Распиновка диагностического разъема гбо ловато 4 поколения. Самодельный диагностический кабель для гбо и не только. От чего взять клемму кабеля Lovato-Stag

Кабель ГБО своими руками — адаптер для STAG, Zenit, Diego, Dreamjet …

Кабель ГБО для программирования систем с впрыском газа 4-го поколения, таких как KME Diego, Zenit, Stag, DREAMJET, Landi Rrenzo,Tartarini и другими.

Изготовление универсального кабеля для программирования контроллеров ГБО своими руками

Секрет заключается в том, что каждый производитель автомобильного газобаллонного оборудования стремится получить прибыль за счет продажи дополнительного оборудования — специального кабеля для программирования контроллеров. Если вы занимаетесь установкойГБО, то наверняка заметили, что подавляющая часть устанавливаемого оборудования имеет два типа диагностических разъемов:

1) AGIS, ALTIS, STAG 150, OMVL –некоторые другие типы ГБО.

2) Зенит, Стаг-300, Стаг-4, и другие (на фото разъем выходящий из блока управления) (распиновка показана для системы Zenit, в Stag +12 и Gnd меняются местами). На фото видно 4 провода, входящих в разъем. Два из этих проводов (+) и (-), и два провода, по которым проходит сигнал Rx и Tx.

Собрать кабель для настройки системы ГБО автомобиля — интересное и увлекательное дело.

Однако, если Вы ограничены по времени, нет возможности и места для работ по сборке такого кабеля, Вы можете приобрести готовый комплект! Например — такой!

Ссылка на баннере ведет на страничку цен на устройства Spider, где в разделе «Чистка форсунок, эмуляторы, адаптеры ГБО, диагностика, инструмент» находится и ассортимент кабелей для настройки ГБО.

Вся разница в расположении этих проводов в диагностической колодке, т.е. каждый производитель с целью продать кабель собственного изготовления располагает контакты в диагностической колодке по разному (например при подключении кабеля для Стаг-300 к Зенит происходит порча кабеля т.к. плюсовой и минусовой провода в колодке перепутаны специально поменяны местами производителями оборудования).

Для решения проблемы можно изготовить универсальный разъем. Либо сделать кросс-переходник:

Для того,чтобы избавить себя от проблемы ремонта кабеля при неправильном подключении перед подключением при помощи мультиметра необходимо проверять выводы диагностического разъема на оборудовании (некоторые системы подают питание на диагностический разъем только при включенном зажигании). Правильно подключив (+) и (-) потом подключаем сигнальные провода. Иногда бывают случаи, когда диагностическая колодка просто сгнила или на ней уже нет плюса или минуса. В этом случае провода питания КАБЕЛЯ подключаются к АКБ, а к диагностической колодке только сигнальные.

От чего взять клемму кабеля Lovato-Stag

При изготовлении шнура для диагностики ГБО, встает вопрос — «Где взять разъем?». Для кабеля ГБО Lovato-Stag Вы можете применять разъем от бензонасоса отечественных автомобилей — ГАЗ, ВАЗ. Полное название данного разъема — AMP серии Superseal 1,5 (4-х контактный).

От чего взять клемму для OMVL и прочих.

Ломая голову, где найти разъем для кабеля диагностики ГБО OMVL, я пришел к выводу что найти такой разъем нереально…НО делая небольшую ревизию в проводах наткнулся на замечательную вещь. Разъем для питания материнской платы от старого 300 ваттного блока питания, старого системника. и о чудо! данный разьем подходит с некоторыми переделками. А именно: в первую очередь необходимо найти ряд штырьков нужной формы и далее отрезать остальную , ненужную часть разъема. небольшой фотоотчет. Прошу прощения за качество фото…

P.S. Важно чтобы конфигурация штырьков была точно такаяже как и на фабричном шнуре.

Схемы изготовления и проверка кабеля для ГБО

Как собрать кабель для диагностики ГБО на Zenit и Diego Leonardo, Voila Plus, Millenium, Bingo, BRC, Diego, AKME, Digitronic, Vector, Altis, Agis, Zavoli, Nicolaus, Tartarini, Autronik (A-mon), Lovato (Lov-Eco2), Les 98 (Landi).

Встала у меня задача собрать кабель для диагностики ГБО на Zenit и Diego (кабель по распиновке не подходит для STAG, +12в и Gnd нужно поменять местами). Начал ковыряться в Интернете нашел вразумительный ответ — «берите k-l-line адаптер и юзайте». Собрал адаптер от мастер-кит давай подключать, а он неработает хоть тресни. Нырнул в Интернет и оказалось, что на всех ГБО стоит обычный COM-порт RS232. RS232 подразумевает сигналы с амплитудами от -12 до +12 вольт. Причем логической «1» соответствует уровень -12В, логическому «0» — +12В. Это нужно для помехоустойчивости, сигналы «вокруг нуля» считаются шумом и не используются. В самом блоке газовых мозгов таких сигналов нет. Такие (или совместимые) сигналы есть (пока еще встречаются) в компьютерах, но в современных ноутбуках их нет. В газовом блоке управления интерфейс имеет выходные уровни сигналов (грубо, на самом деле не совсем так) «0»=0В, «1»=5В (TTL уровни). Для этого нужен преобразователь TTL уровней на max232. Именно такая микросхема стоит в data кабелях к ГБО Lovato.

Рекомендуем адаптер для ГБО выполнять на чипе CP2102 от Silcon Labs. Данный чип имеет большую помехоустойчивость, в отличии от чипа PL2303. Связано это в первую очередь с разницей в логике работы данных чипов. Чип CP2102 от производителя Silcon Labs посылает сигналы три раза за бит, и выбирает среднее значение. А вот откровенно китайский чип PL2303, посылает сигнал один раз. Именно поэтому его легко «запутать» внешними помехами. На картинке ниже это изображено схематически.

Вот как выглядит клемма кабеля для ГБО AKME diego :

Клемма к ГБО Zenit. Такая же клемма к AC Gaz Stag (но +12 и Gnd нужно поменять местами):

А вот распиновка кабеля DR-73, это кабель Stag (Digitronic) плюс OMVL Lovato. Показаны лишь +12 в и Gnd.

Ничего страшного не произойдет, если вы перепутаете RX и TX. Главное — обратите внимание где у вас +12в и туда ничего не суйте (в родной проводке черный всегда «минус», а красный «+12в»).
Также можно проверить на каком проводе присутствует 12 вольт тестером.

Ничего сложного тут нет. Берёте три провода кабеля: (GND) (RX) и (TX). Сначала подключаете GND к контакту чёрного провода, затем RX и TX. Далее запускаете прогу и пробуете работать с газомозгами. Даже если Вы ошибётесь с RX и TX, то ничего страшного не произойдёт и ничего не сгорит. Просто программа не будет работать. В этом случае достаточно поменять RX и TX местами.

P.S. Если вы не уверены в своих силах, либо не имеете времени или желания на описанные выше опыты — можно купить готовый Кабель ГБО Spider USB-GBO за доступную цену.

http://mobileelectronics.com.ua/wordpress/%d0%ba%d0%b0%d0%ba-%d1%81%d0%b4%d0%b5%d0%bb%d0%b0%d1%82%d1%8c-%d0%ba%d0%b0%d0%b1%d0%b5%d0%bb%d1%8c-%d0%b4%d0%bb%d1%8f-%d0%b3%d0%b1%d0%be-stag-zenit-diego-dreamjet/ http://mobileelectronics.com.ua/wordpress/wp-content/uploads/2013/04/LPG-USB-adapter11-665×640.jpg http://mobileelectronics.com.ua/wordpress/wp-content/uploads/2013/04/LPG-USB-adapter11-125×120.jpg 2018-02-24T22:38:44+02:00 fordmax Статьи Для СТО ГБО Кабель ГБО для программирования систем с впрыском газа 4-го поколения, таких как KME Diego, Zenit, Stag, DREAMJET, Landi Rrenzo,Tartarini и другими.Изготовление универсального кабеля для программирования контроллеров ГБО своими руками Секрет заключается в том, что каждый производитель автомобильного газобаллонного оборудования стремится получить прибыль за счет продажи дополнительного оборудования — специального кабеля для программирования контроллеров. Если. fordmax fordmax fordmax trackme.org@gmail.com Administrator MobileSoft — GPS мониторинг Системы Безопасности Разработка и производство РЭА

Диагностический кабель для настройки ГБО

Газовое оборудование, предназначенное для автомобилей, или же, как его принято называть в народе, ГБО – это сложная система тех или иных устройств. Основная задача ее направлена на подачу в двигатель газообразного горючего. Хочется добавить, что кроме существующих структурных элементов, к примеру, баллона, предусмотренного для газа, и для путепроводов, собственно, для подачи в мотор, система, как правило, обладает еще и электронным «мозгом».

Последний и станет управлять оборудованием в целом, тем самым диагностируя различные неисправности в удобном режиме, что немаловажно. Что касается таких процедур, как диагностика, настройка агрегата, то это происходит путем соединения его «мозга» со специальным кабелем.

Таким образом, важно понимать, что диагностический кабель ГБО в действительности играет важнейшую роль, поэтому каждый автовладелец должен обязательно учитывать это.

Что такое диагностический кабель ГБО? Особенности

Важно отметить, что выделяя основные составляющие конструкции современных транспортных средств, стоит отметить, что они имеют электрическое управление. Таким образом, что касается газового оборудования машин, то это не исключение. Именно поэтому для эффективного и грамотного контроля работы принято использовать блок управления, который и является электронным «мозгом» узла в целом.

Шнур для ГБО в действительности играет важную роль. Ведь именно этот кабель и станет служить для управления данным блоком, причем тем способом, который для человека окажется наиболее удобным.

Технология изготовления кабеля своими руками. Особенности

В это сложно поверить, но кабель для ГБО 4 поколения своими руками сделать вполне возможно. Чтобы реализовать такую задумку, потребуется внимательно изучить все аспекты и детали этого вопроса, только тогда у вас обязательно все получится.

Конечно, если отсутствует желание и определенные навыки в электронном деле, то сделать этого не получится. Но при наличии всего этого, каждый автовладелец однозначно сможет сделать такой шнур, помните об этом.

  1. В самом начале нужно подготовить необходимые инструменты, сюда можно отнести, как изоленту, так и паяльник, телефонные кабели, трехжильный провод, фишку, предусмотренную для подключения сделанного вами девайса.
  2. Важно понимать, что необходимо отыскать распиновку того кабеля, который будет использован. Учтите: в сети Интернет их великое множество.
  3. Далее нужно будет подыскать «ноги», предназначенные для пайки, что, опять же, сделать не так тяжело, как кажется.
  4. Теперь можно смело осуществлять «прозвон» чипа, далее осуществляется пайка «ног» с трехжильным проводом.
  5. В тот момент, когда чип будет подготовлен, то нужно подключить к нему переходник.
  6. Возможно, сейчас вы приятно удивлены, но знайте, что на этом этапе шнур для диагностики ГБО 4 поколения готов.

Все, что остается сделать, так это подготовить девайс для использования его по прямому назначению. Чтобы все было сделано правильно, при этом соблюдалась технология, потребуется не отходить от следующего алгоритма, придерживаясь его. Вот он:

  • в самом начале потребуется подготовить ноутбук;
  • после этого можно начинать скачивать и устанавливать на него диагностическую программу, которая идеально подойдет именно для вашего типа газового оборудования. Это наиболее важный этап работы, поэтому стоит подходить к нему комплексно, ответственно;
  • можно соединять блок управления агрегата с подготовленным вами кабелем с ноутбуком. Как только это будет сделано, то можно запускать диагностическую программу, выполняя соответствующую настройку.

Учтите, что диагностический кабель для настройки ГБО играет важнейшую роль, поэтому постарайтесь выполнить подобные манипуляции как можно эффективнее и грамотнее. В действительности особых сложностей не только в плане использования, но и создания шнура, предусмотренного для газового оборудования, нет.

Конечно, будет просто тем автомобилистам, которые в процессе выполнения диагностики или же настройки газового оборудования станут пользоваться описанным материалом. Так что, при желании, кабель диагностики ГБО будет изготовлен своими руками, главное – грамотно подойти к своей цели и умело реализовать ее.

Конечно, никто не станет отрицать, что всегда можно купить уже готовый, универсальный кабель, но заранее нужно понимать, что стоить он будет гораздо дороже профильного шнура. Это значит, что для индивидуального пользования нужно приобретать те девайсы, которые предназначены исключительно для вашего типа ГБО, это самое главное.

Важная информация

Всегда нужно понимать, что каждый производитель газового оборудования, предназначенного для автомобилей, как правило, стремится к тому, чтобы можно было получить прибыль за счет продажи дополнительного оборудования. Так что здесь необходимо решить, станете ли вы покупать кабель для настройки ГБО или пожелаете изготовить его своими руками.

Конечно, речь пойдет о специальном кабеле, предназначенном для программирования контроллеров. Если вы желаете избавить себя от такой проблемы, как ремонт кабеля, то прежде чем осуществлять подключение, нужно проверить выводы диагностического разъема, используя мультиметр.

В обязательном порядке нужно учитывать и то, что газовое оборудование, как правило, принято соединять с электронной вычислительной машиной, для этого и предусмотрен специальный разъем, он расположен недалеко от блока управления. Причем если вы не знаете, то учтите, что именно такое соединение и позволит достичь определенных результатов и целей. Вот они:

  • прежде всего, появляется отличная возможность выполнить настройку ГБО, так что кабель диагностики для ГБО действительно станет играть важную роль. Как правило, подобная процедура необходима для того, чтобы можно было добиться правильной, эффективной работы узла в целом, что немаловажно;
  • кроме того, теперь есть возможность осуществить установку новой программы на оборудование. Она, как правило, необходима в момент изменения его конфигурации, или когда возникнет желание настроить работу узла по-новому способу, что обязательно получится сделать;
  • кроме того, всегда можно будет выполнять иные работы диагностического характера. Конечно, здесь нужно понимать, что это важное решение для организации, как стабильной, так и безопасной работы газового оборудования в целом.

Никогда не стоит забывать, что процедура диагностики, настройки агрегата всегда происходит исключительно через компьютер. Это значит, что для ее устройства вам потребуется:

  • получить кабель, предназначенный для диагностики агрегата. Причем речь пойдет о том производителе, оборудование которого и установлено на вашем авто;
  • далее нужно подготовить ноутбук и скачать на него программное обеспечение. Как правило, это делается для того, чтобы можно было проводить необходимые манипуляции легко и просто.

ГБО 4 поколения: настройка сделать самому своими руками. Газобаллонное оборудование на авто

Всем большой привет! Решил подробно описать самостоятельное изготовление кабеля для диагностики ГБО Digitronic. Информации в интернете море, но как-то всё разбросано. И так: Заказываем в любом поднебесном интернет-магазине любой не дорогой USB конвертер RS232.

Покупаем в любом автомагазине для нашемарок, вот такой разъём:

Можно пойти более сложным путём и купить вот такую фишку:

Далее берём паяльник в «ровные» руки, трубку-термоусадку и собираем такую конструкцию:

Собственно всё! Далее ставим дрова на кабель, соответственно чипа на плате и пользуемся. В случае микросхемы PL2303HX, гуглим «PL2303HX драйвер», и качаем драйвер.

Данная тема не нова, заезжена и на оригинальность я не претендую. И так загорелся я желанием самостоятельно настраивать ГБО на своем автомобиле. Посмотрев цену на «специализированные» шнурки, как оригинальные так и самоделы, я понял, что платить «за воздух» я не намерен и имея не совсем кривые руки я решил самостоятельно смастерить данный шнурок. Немножко теории

Сперва-наперво «курю» форумы и техническую документацию на ГБО и узнаю, что мозг ГБО общается с ПК посредством последовательного порта (он же COM-port или интерфейс RS-232), используя сигналы ТТЛ логики (простой кабель с СОМ на контроллер, без преобразователя сигналов, тоже отпадает). Обсмотрел свой ноутбук со всех сторон и понял, что на новое «железо» COM-port уже не ставят. Следовательно мне нужен конвертер с USB на последовательный порт с уровнями сигнала ТТЛ логики. И так цель понятна и теперь надо выбрать самый легкий путь (под этими словами я понимаю дешевизну оборудования, простоту поиска и скорость реализации задуманного при наличии данного девайся).
Выбор, поиск и покупка
Начитавшись статей о самостоятельном изготовлении шнурочков и о конвертации сигналов с USB-порта я твердо уверовал, что мне нужен Data-cable от старого мобильного телефона на котором есть «заветная коробочка» с платкой внутри, на которой есть микросхема PL2303 либо PL2303HX.

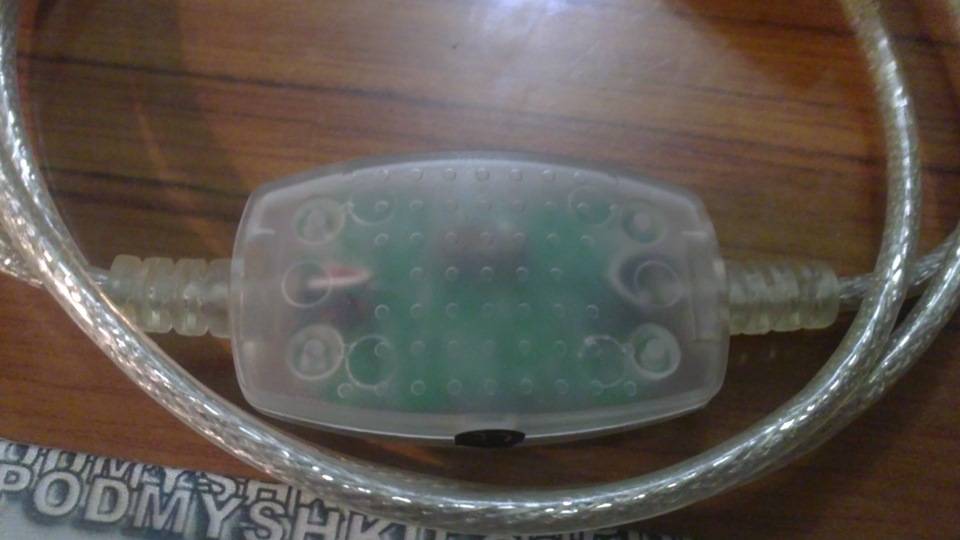

Как утверждают форумы на этих микросхемах построены кабели для Nokia (например DCU-5, CA-43, CA-45) и прочие для Siemens, SE, LG… Вооружившись полученными знаниями я отправился на экскурсию по районным конторкам по продаже и ремонту телефонов. Поиски довольно быстро увенчались успехом и я купил заветный кабель всего за 20 грн (примерно 63 рубля).

Принцип работы

ГБО 4 – умная система, управляющая последовательным распределенным впрыском газа. Поступление топлива в двигатель осуществляется электромагнитными распылителями, находящимися под надзором электронного блока управления, который стал «умнее», по сравнению с предыдущими версиями ГБО. Распылители монтируются на коллекторе перед впускным клапаном каждого из цилиндров.

Работа ГБО 4 поколения основана на следующем принципе: из редуктора газ в виде пара поступает на электромагнитные форсунки после чего попадает в мотор. Количество топлива точно определяется электронным блоком управления.

Что такое автомобильный газ

Сжиженный нефтяной газ является углеводородным топливом, в смеси которого содержится пропан и бутан. Автомобильное топливо такого вида — не то же, что и газ, который мы используем в домашних условиях.


Комплект ГБО 4-го поколения

Качество автомобильного газа контролируется, чтобы обеспечить стабильную производительность автомобиля при любых условиях движения. Его главным достоинством является способность расширяться в 270 раз больше своего объёма в жидком состоянии, что позволяет хранить газ компактно в виде жидкости, а сгорает он в виде сухого газообразного пара. Такой вид топлива, который производится путём переработки сырой нефти, не вызывает коррозии, не содержит свинца и тяжелее воздуха.

Преимущества использования сжиженного нефтяного газа

Установка ГБО на автомобиль позволить сэкономить средства и снизить загрязнение окружающей среды. Цена газа составляет от одной второй до одной трети текущей стоимости бензина в эквиваленте на энергетическое измерение. Правильно настроенный двигатель производит при сжигании сжиженного газа на 20% меньше углерода и сокращает на 25% выбросы парниковых газов по сравнению с самым чистым бензиновым двигателем. Также на таком виде топлива двигатель имеет потенциально более длинный срок службы.

На видео — стоит ли ставить ГБО:

Недостатки

Главным недостатком использования сжиженного газа является дорогая установка ГБО на автомобиль, эти работы должны быть лицензированы. Кроме того, в некоторых случаях установки газовый резервуар в багажнике автомобиля может занять значительное пространство. В полноприводных автомобилях 4×4 установка газа на авто под полом может привести к уменьшению клиренса.


Схема ГБО 5-го поколения

Плюсы и минусы ГБО 4 поколения

Приведем ключевые достоинства ГБО 4 поколения:

  • Уменьшение финансовых затрат эксплуатируемого транспортного средства;
  • Отсутствие хлопков в моторе;
  • Высокая экологичность газового топлива;
  • Система универсальна для транспортных средств с инжекторным двигателем.

Как недостаток следует отметить сокращение полезного пространства в багажнике, поскольку баллон с газом располагается именно там. Однако эта проблема может быть с легкостью решена правильным монтажом газобаллонного оборудования.

Точные измерения ГБО 4 поколения доказали: фактическое уменьшение мощности автомобиля, оснащенного данной системой не превышает 2%, что совершенно неощутимо на практике. Отличительной чертой данной системы является унификация разъемов, поэтому практически исключаются трудности и ошибки в монтаже ГБО 4 поколения на новейшие транспортные средства иностранных марок.

Установочный комплект ГБО 4 поколения содержит:

  1. Редуктор;
  2. Рампу с блоком газовых форсунок;
  3. Комплект штуцеров в коллектор;
  4. Блок управления в алюминиевом герметичном корпусе с герметичным разъемом;
  5. Комплект проводки;
  6. Датчик уровня газа дистанционный;
  7. Переключатель вида топлива, зуммер, уровень топлива;
  8. Газовый клапан;
  9. Датчик давления и температуры газа;
  10. Газовый фильтр.

Сегодня ГБО 4 востребован и признан автолюбителями: продукт легко монтируется и бесперебойно служит на всех современных инжекторных транспортных средствах. Его монтаж сокращает финансовые затраты на покупку топлива, а также выброс вредных выхлопных газов от сгорающего бензина в озоновый слой. Очевидность преимуществ ГБО 4 поколения не оставляет вопросов.

Параметры настройки

В главном окне программы находятся основные показатели, по которым работает ЭБУ:

  • условия, при которых произойдёт переключение с бензина на газ или наоборот (температура, обороты двигателя, давление);
  • газовая фракция (давление газа после редуктора);
  • разряжение в коллекторе;
  • период впрыска газовых и бензиновых форсунок.

Во вкладке «карта» отображается график работы бензиновых (синяя кривая), газовых форсунок (зелёная кривая) и коэффициент пересчёта бензинового впрыска на газовый (оранжевая линия).

Читать еще:  Как полностью отключить сигнализацию

На не отрегулированном вовремя газовом оборудовании блок управления будет полностью имитировать работу бензиновых форсунок, что выдаст ошибку на бортовом компьютере. Причина в том, что смесеобразование бензиновых и газовых форсунок будет одинаковым, а топливо по октановому числу разным: что для бензина хорошо, то для газа — некорректно.

История развития ГБО

Газобаллонное оборудование начало развиваться ещё в 90х годах: ГБО 4 версии предшествовало несколько видов топливных систем. Технологии в этой сфере стремительно развиваются, на сегодняшний день уже существуют 5 и 6 поколения. Тем не менее, именно технические характеристики, позволяющие монтировать ГБО 4 поколения на современные тс, а его также стоимость, на данный момент являются самыми актуальными критериями для выбора именно этой системы большинством автолюбителей.

Самые первые газовые агрегаты были достаточно габаритными и весили до шестисот кг. На их запуск требовалось от 10 до 14 мин., а покрытое ими расстояние оценивалось примерно семидесятью километрами. С начала сборки грузовых машин на газовой тяге (конец 30х годов) возросло количество газовых заправок. Лишь в начале 50х гг в Европе появился первая итальянская система для бензиново-карбюраторных моторов. Тем временем в Советском Союзе на газе работало более сорока пяти тысяч автомобилей, большинство из которых были грузовыми (ЗИС, ГАЗ, ЗИЛ, ММЗ). Для них построили тридцать больших газовых заправочных станций. И только с начала 80х в СССР запустили государственную программу по развитию ГБО для автотранспорта. Спустя пару лет такая программа охватила воздушный, водный и железнодорожный виды транспортных средств.

ГБО 4 поколения появилось в 1999 году после вступления в силу эко стандарта по выхлопу ЕВРО-З, в следствие того, что актуальная на тот момент система третьего поколения не удовлетворяла требованиям, указанным в стандарте. Однако, сегодня ещё можно встретить автомобили, оснащенные ГБО 2 версии, ввиду того, что эта система была разработана для инжекторных автомобилей с нефазированным впрыском, которые до сих пор ездят по дорогам Самары.

Топливо для ГБО 4

Топливом для ГБО 4 служит сжиженный или сжатый газ. Наиболее часто система заправляется смешанным газом (пропан+бутан), поскольку данная смесь является органическим соединением, абсолютно не имеющим запаха. Возможность обнаружения утечки достигается путем обогащения газов одорнатом (нетоксичной аромо-добавкой). Для поддержания сжиженного состояния газ хранят в баллонах под давлением в 1,6 МПа. Такой газ как метан, тоже может быть заправлен в ГБО 4 поколения, однако, в Самаре не много специализированных под этот газ заправок, и метан используется гораздо реже. К тому же монтаж соответствующего ГБО гораздо сложнее, а стоимость метана, по сравнению со смесью бутан-пропан намного выше. Метан переходит в жидкое состояние при t в минус 160 градусов и хранится под давлением от 200 до 250 атмосфер.

На нашем сайте есть специальная карта АГЗС, на которой вы сможете увидеть все пропановые заправки не только по Самаре, но и по всей России.

Комплектация ГБО 4 поколения

Правильный подбор компонентов ГБО четвертого поколения под характеристики конкретного двигателя (принимается во внимание даже разновидность ДВС и марка транспортного средства) и его последующая грамотная регулировка обеспечивают стабильную работу всей системы. Цена газового оборудования на автомобиль зависит как от производителя, так и его качества. В комплект ГБО 4 входят:

  • Цельнотянутый баллон, изготавливаемый из специализированной стали. Баллон сконструирован и отделан специальным образом и имеет повышенный запас как по прочности, так и по давлению. Топливная емкость выпускается в форме тора (бублика), устанавливаемого в легковых автомобилях в багажник на место запасного колеса, и цилиндра, устанавливаемого под автомобиль. На грузовых транспортных средствах баллон монтируется непосредственно на раму.
  • Магистральные трубы высокого давления (диаметром ≥ 8 мм) изготавливаемые из меди или термопластика, соединяются специально предназначенными для этого муфтами и фитингами.
  • Выносное заправочное устройство (ВЗУ), оснащенное обратным клапаном, препятствующим выбросу газа. ВЗУ ставится в лючок бензобака или на задний бампер.
  • Мультиклапан, использующийся в качестве вентиля и предохранителя.
  • Кнопка-переключатель (газ-бензин), монтируемая возле руля вблизи от водителя.
  • Редуктор-испаритель, поддерживающий необходимое давление поступающего газа, и прекращающий поступление при простаивающем двигателе, а при перегрузках – регулирующий его количество. Еще одна функция редуктора – испарение и подогрев газа перед подачей его на распылители, поэтому редуктор, в основном подключается параллельно автомобильной печке, либо последовательно в систему подогрева коллектора. Он стыкуется с газовым клапаном через газовые магистрали. К охлаждающей мотор системе редуктор подсоединяется шлангами из резины.
  • Газовые фильтры жидкой и паровой фазы, служащие для очистки топлива от различных загрязнений. Газовый фильтр устанавливается перед редуктором и реализует предварительную очистку топлива под высоким давлением, фильтр паровой фазы монтируется между редуктором и инжекторной рейкой. Он удаляет из газа механические примеси типа ржавчины или окалины под низким давлением.
  • Форсунки и смесители, подающие газ в коллектор двигателя в необходимых пропорциях. Устанавливаются на максимально близком расстоянии от бензиновых распылителей, и объединяются в два, три, и четыре инжектора. Это удобно при их использовании на всех типах 3 – 8 цилиндровых моторов, включая и оппозитные.
  • Электронный блок управления (ЭБУ), служащий диагностическим инструментом всей газобаллонной системы временного распределения поступления газа.

К ГБО четвертого поколения необходимо относиться внимательно и, чтобы не делать ремонт ГБО, следует вовремя производить его плановое техническое обслуживание: заправку газом, внешнюю очистку всех элементов конструкции, замену фильтров, подтяжку креплений и регулировку редуктора. Регулярное ТО в нашем сервисном гарантирует стабильную работу данного достаточно дорогостоящего продукта.

Шнур Для Гбо 4 Поколения — Своими Руками

Изготовление кабеля ГБО

Что потребуется для настройки ГБО?

  • кабель ГБО (его-то мы и будем делать)
  • драйвер кабеля ГБО
  • ноутбук с временем автономной работы около 2-х часов
  • программа Lovato Easy Fast
  • obd-адаптер
  • мобильный телефон с bluetooth программой Torque или ODB Doctor
  • прочитайте статью о сути настройки ГБО Ловато

Итак, на наше авто уже установлено ГБО 4 поколения, требуется произвести его настройку. Начнем с разъема, его можно найти неподалеку от блока ГБО. Он спрятан под черным колпачком и выглядит как показано ниже. Именно к нему мы и будем подключаться.

Распиновка раъёма Lovato

  • GND (масса)
  • Rx (прием данных)
  • Tx (передача данных)
  • +12 (питание, нам не пригодится)

Правильное подключение кабеля ГБО к разъёму:

В интернете приведено 2 вида распиновок этого кабеля и они противоречат друг другу. Если бы у меня тогда под рукой был вольтметр, пошел Ва-Банк:) Как оказалось, если перепутать и подключить массу кабеля ГБО на +12 разъема — ничего страшного не происходит, но лучше так не ошибаться. Rx и Tx можно путать местами. Rx и Тx адаптера должны быть подключены к Tx и Rx ГБО соответственно, т.е. перекрестно. Абсолютно понятно, что работать кабель будет, только после правильного подключения всех пинов.

Где взять преобразователь USB→UART?

Вы можете удивиться, но дата-кабель, ценой около 100$, можно изготовить самостоятельно за 3$. По факту, этот кабель не что иное, как USB→UART адаптер со специальными уровнями TTL. С этой задачей прекрасно справляется микросхема PL2303HX:

Для подключения к разъему ГБО Lovato очень удобно использовать DIP-штырьки, купить можно в любом магазине радиодеталей или заказать с AliExpress, их можно ломать и использовать по одному.

Припаяйте провода к этим штырькам и вашему адаптеру. Рекомендую сделать провода достаточно длинными, что бы можно было конфигурировать ГБО из салона авто, это требуется для онлайн-настройки, об этом позже.

В итоге, у нас должен получится примерно такой кабель:

Работает ли наш кабель? Последние тесты.

Для работы адаптера устанавливаем драйвер (скачать можно с сайта разработчика микросхемы Profilic PL2303HX). Если вы используете пиратскую версию микросхемы, драйвера установятся, но не будут работать, эта проблема реашается установкой драйвера более ранней версии(скачать можно в конце статьи). Проверить работоспособность свежесобранного кабеля можно программой Com Port Toolkit . Рабочая программа условно делится на две части: левая панель передача, правая прием.

Замкните между собой контакты Rx и Tx, таким образом, все что вы отправите через этот кабель, будет сразу же им принято. В левой панели Com Port Toolkit

попробуйте отправить несколько байт, если в правом окне отобразятся эти же байты, значит кабель исправен.

Кабель для настройки всех марок ГБО 4 разъема

Если Вы профессионально занимаетесь или хотите начать заниматься настройкой газобаллонного оборудования то данный универсальный интерфейс, это именно то, что Вам нужно. Прибор совместим со следующими видами ГБО Фирма / Модель AC / STAG 100, STAG 150, STAG L, STAG XL, STAG PLUS AG / SIROCCO, RAZMUS, CZECH AG CENTRUM / JZ-2005 ZENIT, ZENIT PRO AG CENTRUM / JZ-2009 ZENIT, COMPACT, новые модели SIROCCO BIGAS / SGlS N, ELC’92, ELC PEGASO CARGAS / SOLARIS EUROPEGAS / OSCAR N, OSCAR N MINI D.T. GAS / DATEC BASIC, DATEC SUPE, GAS-TECH ELPIGAZ / LEONARDO, MILENIUM, NICOLAUS, STELLA/ELIZA, VIOLA PLUS EMMEGAS / ICS-03 KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3 (до апреля 2009 года) LANDI RENZO / LAMBOA CONTROL A/1-V05-ER LECHO / AGNES, MAXI-LAMBDA, SEC, SEQUEL, DREAM XXI N LPGTECH / TECH 100, TECH 200, TECH 300 OPTIMA / OPTIMA 1.03 ATIKER / FAST, MULTIFAST, SAFEFAST ESGI / ESGI MILANO / MILANO TAMONA / TG STREAM NEW PROTEC DIGITAL / ORION OMVL / DREAM XXI-E TAMONA / TGSTREAM, TGSTREAM-P, TGSTREAM-PM, PROGAS, PROGAS-P TARTARINI / SEQUENTIAL (BLACK ECU) VERSUS / VERSUS ULTRA-GAS / ULTRAGAS OLD UNIGAS / ISU V-TEC / V-TEC ZAVOLI / ALISEI, REGAL A-MAX / KING AUTOGAS ITALIA / EASY JET, DREAM JET, POWER JET AUTRONIC / MISTRAL I, MISTRAL II. CARGAS, Bardolini / NEW EMMEGAS / ECU-07 ICS-03, ECU-07 MIMGAS / S2000U, MIMGAS_V1.20 Agis / OBD/CAN, Mini BIGAS / SGISN, SGISN OBD. AEB GREEN LANDI-RENZO / IGS, LES PLUS, LSI_NSI, LSI LANDI-RENZO / IGSYSTEM, LCS/2, LCSA1/05, LCSE, LCS04 LANDI-RENZO / OMEGAS, OMEGAS PLUS, OMEGAS PLUS MAX MINT-XI ULTRAGAS / MINT-XI ULTRAGAS OMVL / DREAM XXI-N/P, DREAM XXI-N/P EOBD ROMANO / RISN, RISN EOBD ENERGY REFORM / ENERGY REFORM TARTARINI / TEC 99 EVO ULTRA-GAS / ULTRA-GAS, RSI+ VOGEL / VGI AGIS / AGISM210, AGIS P13 AC / STAG 200, 300, 400, PLUS, PREMIUM, 4, ISA2, 400DPI, Q-BOX KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3, NEVO (после 04.09) LOVATO / FAST, SMART, EASY VECTOR / VECTOR 4GAS / 4GAS AEВ / KING (встречается в более старых моделях адаптер № 1)

Читать дальше: Не горят поворотники 2114

В комплекте идет таблица совместимости адаптера по цветам с каждым ГБО, Вы просто выбираете модель ГБО и подключаете разъем соотвествующиего цвета

Основными отличительными особеностями данной модели является: – длина 3 метра, Вы не будете привязаны к автомобилю, а сможете свободно перемещаться при проведении настройки ГБО. – наличие нескольких разъемов, подготовленные к использованию разъемы уже имеют необходимые распиновки и обозначены цветами, что создает дополнительное удобство в использовании прибора, Вам не приходится искать необходимую распиновку, Вы просто выбираете в списке идущем в комплекте с прибором необходимое Вам ЭБУ и подключаетесь к нему. – наличие фирменного диска с необходимым софтом, инструкциями и технической документации по работе. Вам больше не нужно тратить время на поиски, достаточно просто выбрать необходимый пункт в меню диска который всегда под рукой. – качество изготовления, мы ответственно подошли к качеству комплектующих, благодаря чему провода имеют повышенную износоустойчивость в условиях автосервиса, все соединения скреплены термоусадкой. – честная гарантия на прибор и техническая поддержка. Честно расскажем о работе прибора, а в случае возникновения трудностей решим их.

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Читать дальше: Дроссельная заслонка 406 двигатель инжектор

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

  • требуется перезагрузка системы Windows;
  • чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

  • USB адаптер/микросхема;
  • кабель;
  • разъём (колодка для подключения);
  • паяльник и материалы для пайки;
  • термоусадочная трубка разного диаметра;
  • изолента;
  • мультиметр или контрольная лампочка;
  • бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Читать дальше: Дилеры лада в москве и московской области

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Особенности установки и эксплуатации

Тот, кто решился установить газобаллонное оборудование BRC на свою машину, должен руководствоваться принципом «ухи из дешевой рыбки» – не стоит экономить там, где это в результате может обойтись гораздо дороже.

Поскольку данный вид топлива стремительно набирает популярность, наблюдается образование очередей в сервисных пунктах, выполняющих переоборудование транспортных средств. Повышенный спрос порождает желание некоторых недобросовестных установщиков заработать на монтаже недоброкачественной продукции.

Внимание! Для установки оснащения обращайтесь только к официальным представителям компании.

Именно поэтому ГБО БРС особенно рекомендуется специалистами. У этой итальянской фирмы более чем тридцатилетний опыт работ в данной области, она имеет множество представительств во многих странах по всему миру.

Наибольшим спросом пользуется ГБО компании BRC 4 поколения. Оно позволяет:

  • самонастроить подачу горючего, с учетом типа авто;
  • автоматически переключать используемое топливо;
  • обеспечить разгон автомобиля, не уступающий бензиновому.

Вам будет интересно >> Как подобрать газовое оборудование на машину
Этот вариант наиболее предпочтителен при наличии такой возможности у автовладельца и приспособленности машины к данному переоборудованию. Одной из последних разработок является ГБО BRC – sequent 32. Эта система использует новейшее программное обеспечение, поэтому она выигрывает конкуренцию у другого подобного оборудования.

Установку лучше проводить в официальном сервисном центре компании. Комплектация оснащения состоит из:

  • управляющего блока;
  • редуктора-испарителя;
  • газового клапана;
  • инжектора;
  • мультиклапана Евро-класса;
  • баллона.

Обычно процедура занимает полную рабочую смену или даже немного больше, все зависит от модели автомобиля и вида выбранного оборудования. После полной установки изменения практически не видны, но обеспечивается возможность доступа к узлам.

Установка ГБО BRC также включает и его настройку. Возможно, небольшую наладку придется выполнить дополнительно, спустя некоторое время, учитывая характер работы двигателя. В некоторых ситуациях, при повышенной нагрузке на двигатель, происходит самопроизвольный переход с газа обратно на бензин. Также возможен повышенный расход топлива. При выявлении подобных проблем нужно доставить автомобиль на сервисный центр и выполнить некоторые регулировки, которые позволят обеспечить нормальную эксплуатацию машины.

Адаптер(сканер) для диагностики ГБО 4-го поколения

Добро пожаловать на ChipTuner Forum.

Опции темы

  • Версия для печати

Некоторые работают по К-линии, БРС например. Но подавляющему большинству нужен адаптер с раздельным приёмом и передачей ТТЛ-уровня, то есть СОМ порт, в котором RxD и TxD работают с напряжением 0. 5 вольт. 5 вольт — нет сигнала, 0 вольт — есть сигнал.

Адаптеры рассматривались в этом же разделе.

Олег_Б

Dmiitrii

Олег_Б

Dmiitrii

Некоторые работают по К-линии, БРС например. Но подавляющему большинству нужен адаптер с раздельным приёмом и передачей ТТЛ-уровня, то есть СОМ порт, в котором RxD и TxD работают с напряжением 0. 5 вольт. 5 вольт — нет сигнала, 0 вольт — есть сигнал.

Адаптеры рассматривались в этом же разделе.

Его можно изготовить самому из ненужного USB шнурока от старого мобильника (дата-кабель).
Сигналы Rx и Tx низковольтные и слаботочные, поэтому никаких дополнительных переделок не нужно.
В данном варианте используется питание адаптера +5 от USB и поэтому, подключение в разъеме ГБО +12, не используется.

В ЮСБ дата-кабеле со стороны телефона убираем кабель и заменяем более серъезным, желательно в экране (можно симетричный-микрофонный или стерео-шнурок, если 2 жилы в общем экране, то на 4-5 метров работает, а если каждая жила в экране, то до 10 метров, без глюков)
Читаем на микросхеме название В коробочке например с PL2303, подпаиваемся к выводам микросхемы 1-TXD, 5-RXD, 7-Масса. Соответственно к газовому блоку подсоеденяем к разъему на прямую.
(+12 не используется)/
У меня так сделано шнурок от телефона с PL2303, куплен за 50руб, работает проверено на Ловато и Старгаз.

pomaxa

Его можно изготовить самому из ненужного USB шнурока от старого мобильника (дата-кабель).
Сигналы Rx и Tx низковольтные и слаботочные, поэтому никаких дополнительных переделок не нужно.
В данном варианте используется питание адаптера +5 от USB и поэтому, подключение в разъеме ГБО +12, не используется.

В ЮСБ дата-кабеле со стороны телефона убираем кабель и заменяем более серъезным, желательно в экране (можно симетричный-микрофонный или стерео-шнурок, если 2 жилы в общем экране, то на 4-5 метров работает, а если каждая жила в экране, то до 10 метров, без глюков)
Читаем на микросхеме название В коробочке например с PL2303, подпаиваемся к выводам микросхемы 1-TXD, 5-RXD, 7-Масса. Соответственно к газовому блоку подсоеденяем к разъему на прямую.
(+12 не используется)/
У меня так сделано шнурок от телефона с PL2303, куплен за 50руб, работает проверено на Ловато и Старгаз.

Распиновка диагностического разъема гбо ловато 4 поколения. Самодельный диагностический кабель для гбо и не только. От чего взять клемму кабеля Lovato-Stag

Секрет заключается в том, что каждый производитель автомобильного газобаллонного оборудования стремится получить прибыль за счет продажи дополнительного оборудования — специального кабеля для программирования контроллеров. Если вы занимаетесь установкой ГБО, то наверняка заметили, что подавляющая часть устанавливаемого оборудования имеет два типа диагностических разъемов:

1) AGIS, ALTIS, STAG 150, OMVL –некоторые другие типы ГБО.

2) Зенит, Стаг-300, Стаг-4, и другие (на фото разъем выходящий из блока управления) ( распиновка показана для системы Zenit, в Stag +12 и Gnd меняются местами ).

На фото видно 4 провода, входящих в разъем. Два из этих проводов (+) и (-), и два провода, по которым проходит сигнал Rx и Tx. Вся разница в расположении этих проводов в диагностической колодке, т.е. каждый производитель с целью продать кабель собственного изготовления располагает контакты в диагностической колодке по разному (например при подключении кабеля для Стаг-300 к Зенит происходит порча кабеля т.к. плюсовой и минусовой провода в колодке перепутаны).

Читать еще:  Как определить ПТС оригинал или дубликат

Для решения проблемы достаточно изготовить универсальный разъем. Например такой:

Для того,чтобы избавить себя от проблемы ремонта кабеля при неправильном подключении перед подключением при помощи мультиметра необходимо проверять выводы диагностического разъема на оборудовании (некоторые системы подают питание на диагностический разъем только при включенном зажигании).

Правильно подключив (+) и (-) потом подключаем сигнальные провода.

Иногда бывают случаи, когда диагностическая колодка просто сгнила или на ней уже нет плюса или минуса. В этом случае провода питания КАБЕЛЯ подключаются к АКБ, а к диагностической колодке только сигнальные.

Предупреждение

Всегда необходимо внимательно проверять полярность подключения питания к кабелю.

От чего взять клемму кабеля Lovato-Stag

При изготовлении шнура для диагностики ГБО, встает вопрос — «Где взять разъем?». Для кабеля ГБО Lovato-Stag Вы можете применять разъем от бензонасоса отечественных автомобилей — ГАЗ, ВАЗ. Полное название данного разъема — AMP серии Superseal 1,5 (4-х контактный).

От чего взять клемму для OMVL и прочих.

Ломая голову, где найти разъем для кабеля диагностики ГБО OMVL, я пришел к выводу что найти такой разъем нереально. НО делая небольшую ревизию в проводах наткнулся на замечательную вещь. Разъем для питания материнской платы от старого 300 ваттного блока питания, старого системника. и о чудо! данный разьем подходит с некоторыми переделками. А именно: в первую очередь необходимо найти ряд штырьков нужной формы и далее отрезать остальную , ненужную часть разъема. небольшой фотоотчет. Прошу прощения за качество фото.

P.S. Важно чтобы конфигурация штырьков была точно такаяже как и на фабричном шнуре.

Схемы изготовления и проверка кабеля для ГБО

Как собрать кабель для диагностики ГБО на Zenit и Diego Leonardo, Voila Plus, Millenium, Bingo, BRC, Diego, AKME, Digitronic, Vector, Altis, Agis, Zavoli, Nicolaus, Tartarini, Autronik (A-mon), Lovato (Lov-Eco2), Les 98 (Landi).

Встала у меня задача собрать кабель для диагностики ГБО на Zenit и Diego (кабель по распиновке не подходит для STAG, +12в и Gnd нужно поменять местами ). Начал ковыряться в Интернете нашел вразумительный ответ — «берите k-l-line адаптер и юзайте». Собрал адаптер от мастер-кит давай подключать, а он неработает хоть тресни.

Нырнул в Интернет и оказалось, что на всех ГБО стоит обычный COM-порт RS232. RS232 подразумевает сигналы с амплитудами от -12 до +12 вольт. Причем логической «1» соответствует уровень -12В, логическому «0» — +12В. Это нужно для помехоустойчивости, сигналы «вокруг нуля» считаются шумом и не используются. В самом блоке газовых мозгов таких сигналов нет. Такие (или совместимые) сигналы есть (пока еще встречаются) в компьютерах, но в современных ноутбуках их нет.
В газовом блоке управления интерфейс имеет выходные уровни сигналов (грубо, на самом деле не совсем так) «0»=0В, «1»=5В (TTL уровни). Для этого нужен преобразователь TTL уровней на max232. Именно такая микросхема стоит в data кабелях к ГБО Lovato.

Фотография разобранного кабеля ГБО Lovato.

  • Микросхема MAX23
  • панелька для микросхемы MAX232 (если подпаивать провода напрямую к микросхеме можно ее повредить, сильно перегрев паяльником или пробить случайным статическим напряжением, поэтому покупаем панельку)
  • Диод 1N4004 (в магазине не было, купил 1N4005)
  • Стабилизатор напряжения L7805CV
  • Конденсатор 470uF 16V
  • Конденсатор 47uF 16V
  • 4 конденсатора 10uF 16V
  • DB-9F гнездо 9 pin (com-порт мамка)

Дома у меня завалялся шнур от сименса DCA-510 на чипе PL-2303 давай мурыжить его и о чудо заработало софт видит ГБО.

И так по порядку — кабель USB COM-порта любой подойдет NOKIA DKU-5, CA-43 CA-45 и тд, скорость ставьте 9600.

Как проверить работает ли кабель — берете ваш кабель подключаете к компу замыкаете RX и TX открываете HyperTerminal в Windows XP в Windows 7 HyperTerminal нет, но есть вариант переписать из Windows XP два файлика hypertrm.dll hypertrm.exe в тоже место и запустить и все работает тоже

Открываете проверяете ваши настройки все по умолчанию ставите в системе Потом запускате (Пуск -> Программы -> Стандартне -> Связь) HyperTerminal.

Ставите скорость по умолчанию, как на картинке все настройки.

Если вы все правильно сделали, то программа будет печатать те символы, которые вы вводите с клавиатуры.

Вот как выглядит клемма кабеля для ГБО AKME diego:

Клемма к ГБО Zenit. Такая же клемма к AC Gaz Stag ( но +12 и Gnd нужно поменять местами ):

А вот распиновка кабеля DR-73, это кабель Stag (Digitronic) плюс OMVL Lovato. Показаны лишь +12 в и Gnd.

Ничего страшного не произойдет, если вы перепутаете RX и TX. Будьте внимательны, промеряйте тестером где у вас +12в и туда ничего не суйте (в родной проводре черный всегда, то ноль, а красный это +12в) ничего сложного тут нет, находите 3-ри провода (ноль) (RX) и (TX) у вас на тестере будет показывать какоето символическое напряжение больше нуля. Лучше перед подключением вытащить ключ из зажигания подключить кабель к ГБО потом подключить USB и повернуть ключ, чтоб загорелась приборка и тогда запускаете прогу.

Во всяком случае у меня ничего срашного не просходило когда я подключал USB, а потом диагностический разъем, но лучше делать как я написал выше.

Ну а дальше запускаете вашу диагностическую прогу и работаете с ней.

Помните, что все действия Вы выполняете на свой страх и риск. Администрация ресурса не несет ответственности за порчу Вашего имущества.

Кабель для ГБО своими руками.

Очень часто автовладельцы автомобиля с установленным ГБО сталкиваются с необходимостью просмотреть/подкорректировать некоторые параметры работы газовых «мозгов». Для этой цели необходимо иметь специальный тестер (что очень дорого и для частного использования экономически не целесообразно) или нужен диагностический инструмент в виде ноутбука с установленным программным обеспечением и шнура для соединения газовых «мозгов» и ноутбука. Фирменные шнуры, которые имеются в продаже стоят не дешево, поэтому можно попробовать сделать кабель для ГБО своими руками. О том, как это сделать и где взять составляющие будущего шнура для ГБО и пойдет речь в нашей статье.

Сборка кабеля

Рассмотрим изготовление кабеля диагностики ГБО своими руками для подключения ноутбука к газовым «мозгам» на примере шнура ГБО для одной из популярных моделей мозгов польской фирмы Stag.

Составляющие элементы

Собственно сам диагностический кабель для ГБО состоит из:

Разъема для подключения к колодки «газовых» мозгов (в нашем случае это стандартный ) 4-х пиновый влагозащищенный автомобильный разъем который можно купить в авто/радиомагазине или заказать с Aliexpress, как это сделали мы. Цена одного разъема составила около 60 центов.

Далее нам потребуется еще разъем USB тип А для последующего подключения готового кабеля для ГБО к ноутбуку. Этот разъем тоже можно купить в радиомагазине или же заказать с Aliexpress. Нам такой разъем обошелся в 1.10$.

Также потребуется 3-х или 4-х жильный медный кабель длиной 3-3,5 метра. Желательно использовать многожильный провод (чтоб каждая жила кабеля была навита из нескольких) – это в дальнейшем сильно продлит срок службы готового кабеля, за счет того что жилы будут ломаться значительно меньше.

Также в радиомагазине лучше купить термоусадку (для изоляции кабеля).

«Сердцем» нашего кабеля для согласования сигналов ноутбука и «мозгов» будет служить микросхема PL2303. Лучше всего купить не «голую» микросхему, а готовый модуль USB to TTL (в нем будет необходимая микросхема с запаянными необходимыми доп. элементами) в том же радиомагазине или же заказываем с Aliexpress. У нас этот модуль шел вместе с USB разъемом, лучше всего выбирать именно такой вариант, он прое в сборке, да и в последствии такой кабель для ГБО будет смотреться намного эстетичнее.

Собираем кабель

Подготовив все составляющие осталось собрать их в единое целое. Делать это нужно согласно схеме, приведенной ниже.

В нашем случае все получается намного проще. Китайский производитель указал в документации к модулю описание разъема и соответствующий ему цвет провода:

  • черный кабель — GND;
  • зеленый — TXD;
  • белый — RXD;
  • красный — VCC.

Поэтому у нас все свелось к обжиму и подпайке проводов к 4 пиновому разъему. Мы задействовали 3 провода:

  • черный кабель — GND
  • зеленый — TXD
  • белый — RXD

Обжали и пропаяли их в соответствии со схемой разъема для наших «мозгов». Красный провод мы не использовали.

Если шнур для настройки ГБО задумывается сделать для нескольких типов газовых «мозгов» то желательно сделать несколько переходников которые можно вставлять в 4-х пиновый разъем.

Далее подключаем соответствующие разъемы к «мозгам» и ноутбуку, запускаем программу и включаем зажигание. Как работать с программой и какую лучше всего использовать мы расскажем в следующих статьях.

Шнур для диагностики ГБО обошелся нам порядка 2-3 долларов США плюс к этому мы приобрели бесценный опыт во время сборки. Стоит отметить, что купить шнур гбо Вы можете по цене, которая стартует от 7 долларов США.

Кабель для гбо 4 поколения своими руками

Всем большой привет! Решил подробно описать самостоятельное изготовление кабеля для диагностики ГБО Digitronic. Информации в интернете море, но как-то всё разбросано.
И так:
Заказываем в любом поднебесном интернет-магазине любой не дорогой USB конвертер RS232.

Покупаем в любом автомагазине для нашемарок, вот такой разъём:

Можно пойти более сложным путём и купить вот такую фишку:

Далее берём паяльник в «ровные» руки, трубку-термоусадку и собираем такую конструкцию:

Собственно всё! Далее ставим дрова на кабель, соответственно чипа на плате и пользуемся.
В случае микросхемы PL2303HX, гуглим «PL2303HX драйвер», и качаем драйвер.

Данная тема не нова, заезжена и на оригинальность я не претендую. И так загорелся я желанием самостоятельно настраивать ГБО на своем автомобиле. Посмотрев цену на «специализированные» шнурки, как оригинальные так и самоделы, я понял, что платить «за воздух» я не намерен и имея не совсем кривые руки я решил самостоятельно смастерить данный шнурок.
Немножко теории
Сперва-наперво «курю» форумы и техническую документацию на ГБО и узнаю, что мозг ГБО общается с ПК посредством последовательного порта (он же COM-port или интерфейс RS-232), используя сигналы ТТЛ логики (простой кабель с СОМ на контроллер, без преобразователя сигналов, тоже отпадает). Обсмотрел свой ноутбук со всех сторон и понял, что на новое «железо» COM-port уже не ставят. Следовательно мне нужен конвертер с USB на последовательный порт с уровнями сигнала ТТЛ логики. И так цель понятна и теперь надо выбрать самый легкий путь (под этими словами я понимаю дешевизну оборудования, простоту поиска и скорость реализации задуманного при наличии данного девайся).
Выбор, поиск и покупка
Начитавшись статей о самостоятельном изготовлении шнурочков и о конвертации сигналов с USB-порта я твердо уверовал, что мне нужен Data-cable от старого мобильного телефона на котором есть «заветная коробочка» с платкой внутри, на которой есть микросхема PL2303 либо PL2303HX.

Как утверждают форумы на этих микросхемах построены кабели для Nokia (например DCU-5, CA-43, CA-45) и прочие для Siemens, SE, LG… Вооружившись полученными знаниями я отправился на экскурсию по районным конторкам по продаже и ремонту телефонов. Поиски довольно быстро увенчались успехом и я купил заветный кабель всего за 20 грн (примерно 63 рубля).

Как я узнал, что это именно тот кабель, который нужен? Очень просто – я попросил продавца вскрыть «заветную коробочку» и убедившись, что внутри действительно стоит микруха PL2303HX я отдал деньги за товар=)

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

  • USB адаптер/микросхема;
  • кабель;
  • разъём (колодка для подключения);
  • паяльник и материалы для пайки;
  • термоусадочная трубка разного диаметра;
  • изолента;
  • мультиметр или контрольная лампочка;
  • бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND;
зелёный – приём сигнала RXD;
белый – передача сигнала TXD;
красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Плюсовую клемму на адаптере (микросхеме) можно откусить бокорезами. Она использоваться не будет, т.к. питание на плату будет идти от компьютера/ноутбука.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

  • требуется перезагрузка системы Windows;
  • чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Что может кабель

С помощью данного переходника возможно:

  1. Считывать коды ошибок неисправностей ГБО (стирать их).
  2. Корректировать (программировать) параметры ЭБУ.
  3. Калибровка датчика уровня газа.
  4. Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Таблица распиновки и совместимости диагностического кабеля:

ПроизводительМодель контроллера
AG CENTRUMJZ-2005 ZENIT
ZENIT PRO
JZ-2009 ZENIT
COMPACT
SIROCCO
AUTOGAS ITALIAEASY JET
DREAM JET
POWER JET
AUTRONICMISTRAL I
MISTRAL II
CARGASBARDOLINI
ECU-07 ICS-03
ECU-07
MIMGASS2000U
MIMGAS_V1.20

ПроизводительМодель контроллера
AGISAGISM 210
AGISM P13
ASSTAG 200
STAG 300
STAG 400
STAG PLUS
STAG PREMIUM
STAG 4
STAG ISA 2
STAG 400 DPI
STAG Q-BOX
DIGITRONICDIGITRONIC 3D POWER
DIGITRONIC (ВСЕ)
KMEAKME
BINGO
BINGO M
BINGO S
DIEGO
DIEGO G3
NEVO
LOVATOFAST
SMART
EASY LPGTECH
EASY TECH 100
EASY TECH 200
EASY TECH 300
ATIKERFAST
MULTIFAST
SAFEFAST
ESGIESGI
MILANOMILANO
TAMONATGSTREAM NEW

ПроизводительМодель контроллера
A-MAXKING
AEBKING
BIGASSGISN
SGISN OBD
AEB GREEN
ELPIGAZLEONARDO
MILENIUM
NICOLAUS
STELLA/ELIZA
VIOLA PLUS
LANDI-RENZOIGS
LES PLUS
LSI NSI
LSI
IGSYSTEM
LCS/2
LCSA1/05
LCSE
LCS04
OMEGAS
OMEGAS PLUS
OMEGAS PLUS MAX
MINT-XI ULTRAGAS
NMINT-XI-N P EOBD
OMVLDREAM XXI-N P
DREAM XXI-N P EOBD
ROMANORISN
RISN EOBD
ENERGY REFORMENERGY REFORM
TARTARINITEC 99 EVO
ULTRA-GASULTRA-GAS
RSI+
VOGELVGI

ПроизводительМодель контроллера
EUROPEGASOSCAR-N

Цена вопроса

Изготовив шнур для ГБО 4 поколения своими руками, вы затратите всего лишь 200-250 рублей и личное время. В интернет-магазинах его цена будет начинаться от 700 руб.

Таким же способом можно сделать кабель для любого другого оборудования или универсальный.

О том, как сделать блютуз адаптер мы писали тут.

Если у вас остались вопросы, пишите в комментариях ниже. Мы обязательно на них ответим.

Более наглядно с информацией по изготовлению диагностического кабеля для газового оборудования четвёртого поколения можно ознакомиться по видео:

Как самостоятельно сделать диагностический шнур для настройки ГБО 4 поколения

Последнее обновление — 2 апреля 2020 в 12:33

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

  • USB адаптер/микросхема;
  • кабель;
  • разъём (колодка для подключения);
  • паяльник и материалы для пайки;
  • термоусадочная трубка разного диаметра;
  • изолента;
  • мультиметр или контрольная лампочка;
  • бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND;
зелёный – приём сигнала RXD;
белый – передача сигнала TXD;
красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Плюсовую клемму на адаптере (микросхеме) можно откусить бокорезами. Она использоваться не будет, т.к. питание на плату будет идти от компьютера/ноутбука.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

  • требуется перезагрузка системы Windows;
  • чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Что может кабель

С помощью данного переходника возможно:

  1. Считывать коды ошибок неисправностей ГБО (стирать их).
  2. Корректировать (программировать) параметры ЭБУ.
  3. Калибровка датчика уровня газа.
  4. Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Таблица распиновки и совместимости диагностического кабеля:

ПроизводительМодель контроллера
AG CENTRUMJZ-2005 ZENIT
ZENIT PRO
JZ-2009 ZENIT
COMPACT
SIROCCO
AUTOGAS ITALIAEASY JET
DREAM JET
POWER JET
AUTRONICMISTRAL I
MISTRAL II
CARGASBARDOLINI
ECU-07 ICS-03
ECU-07
MIMGASS2000U
MIMGAS_V1.20

ПроизводительМодель контроллера
AGISAGISM 210
AGISM P13
ASSTAG 200
STAG 300
STAG 400
STAG PLUS
STAG PREMIUM
STAG 4
STAG ISA 2
STAG 400 DPI
STAG Q-BOX
DIGITRONICDIGITRONIC 3D POWER
DIGITRONIC (ВСЕ)
KMEAKME
BINGO
BINGO M
BINGO S
DIEGO
DIEGO G3
NEVO
LOVATOFAST
SMART
EASY LPGTECH
EASY TECH 100
EASY TECH 200
EASY TECH 300
ATIKERFAST
MULTIFAST
SAFEFAST
ESGIESGI
MILANOMILANO
TAMONATGSTREAM NEW

ПроизводительМодель контроллера
A-MAXKING
AEBKING
BIGASSGISN
SGISN OBD
AEB GREEN
ELPIGAZLEONARDO
MILENIUM
NICOLAUS
STELLA/ELIZA
VIOLA PLUS
LANDI-RENZOIGS
LES PLUS
LSI NSI
LSI
IGSYSTEM
LCS/2
LCSA1/05
LCSE
LCS04
OMEGAS
OMEGAS PLUS
OMEGAS PLUS MAX
MINT-XI ULTRAGAS
NMINT-XI-N P EOBD
OMVLDREAM XXI-N P
DREAM XXI-N P EOBD
ROMANORISN
RISN EOBD
ENERGY REFORMENERGY REFORM
TARTARINITEC 99 EVO
ULTRA-GASULTRA-GAS
RSI+
VOGELVGI

ПроизводительМодель контроллера
EUROPEGASOSCAR-N

Цена вопроса

Изготовив шнур для ГБО 4 поколения своими руками, вы затратите всего лишь 200-250 рублей и личное время. В интернет-магазинах его цена будет начинаться от 700 руб.

Таким же способом можно сделать кабель для любого другого оборудования или универсальный.

О том, как сделать блютуз адаптер мы писали тут.

Если у вас остались вопросы, пишите в комментариях ниже. Мы обязательно на них ответим.

Более наглядно с информацией по изготовлению диагностического кабеля для газового оборудования четвёртого поколения можно ознакомиться по видео:

Skoda Octavia A5 FL 1.6 MPI (BSE) › Бортжурнал › ГБО Lovato. Диагностика. Кабель. ПО. Расставляем все точки над «i» !

Доброго времени суток, ув. читатели (подписчики) или просто те, кто нашел данную статью в интернете.
В данной статье будет рассматриваться процесс создания кабеля, универсального (подходящего не только для подключения к ЭБУ Lovato). Главной особенностью данной статьи будет обзор переходников UART, на которых сделаны кабеля для диагностики.

И так начнем.
А началось все с того, что я, привык что автомобиль переходит на «газ» с «бензина» автоматически, когда температура редуктора достигает определенной отметки, выставленной в настройках в ЭБУ (в десятке у меня было установлено — 40 градусов). Здесь же, у меня автомобиль переходит на «газ» при двух условиях, первое — та же температура редуктора (как оказалось стоит значение 35 градусов) и добавляется условие, при понижении оборотов с 1100 об./мин. То есть: машина заводится на «бензине» и начинает прогреваться, грея за одно и газовый редуктор, и когда температура редуктора доходит до нужной отметки, нужно нажать на педаль «газа», довести обороты двигателя выше чем 1100 об./мин, и при сбросе оборотов автомобиль перейдет на «газ».
Я решил сделать автоматический переход — как у меня было на десятке. Сказано — сделано. Залез под капот — посмотрел, что за газовая система стоит, нашел диагностический разъем (отдельная косичка с разъемом, выходящая из ЭБУ) и понял, какие компоненты для создания кабеля мне потребуются.
Значит как Вы уже поняли, ГБО оказалось фирмы Lovato (ЭБУ — Smart):

Диагностический разъем у него такой:

Значит для изготовления кабеля нам понадобится:
1) Герметичный 4pin разъем «папа»

2) 4х жильный кабель (метра 2)
3) Автомобильная гофра
4) Клеммная колодка (4шт)

5) USB-UART (USB-TTL) конвертер (о них отдельно, далее…)
6) Термоусадочная трубка (разных диаметров)
7) Клеммы, либо кусок кабеля от Arduino, для конвертера, такие:

В моем случае, был найден старый корпус от компьютера и вытащен оттуда кабель подключения USB портов, которые находились на боковой стенке корпуса.
Плюс использования клемм очевиден, так как все конвертера имеют штырьки для подключения сигнальных проводов к ним. Если вы делаете один кабель, и провода будете впаивать прям в конвертер — можете не заморачиваться и не искать данные клеммы.

К сожалению сам процесс изготовления не был запечатлен, готовый продукты будет отдельно на фото.
И так поехали: первым делом, был подготовлен разъем, запакован в термоусадку, обжаты концы и подключены к клеммной колодке:

Далее, припаиваем клеммы от кабеля добытого в старом системнике, к обычному 4х жильному проводу. В моем случае был использован сигнальный, 4х жильный, экранированный кабель. После всех манипуляций, с паяльником, запаковываем все в гофру, и термоусадку. Обжимаем вторую сторону и получаем вот это:

Схема подключения у Lovato такая:

Обратите внимание! 4 проводок в схеме мы НЕ ТРОГАЕМ ! у меня в разъеме разведены все 4е провода, так как я планирую использовать данный разъем и в других целях, НО в конце кабеля, где у меня идет подключение к конвертеру — четвертый проводок, красный, отогнут и замотан изолентой!

Это важно — мы используем только ТРИ контакта — GND, RX, TX !
Так как мы используем проводной метод подключения к ЭБУ, нам нужно только ТРИ провода! Четвертый провод (+12 В) используется в том случае, если вы подключаете к диагностическому разъему Bluetooth-адаптер.

Далее собираем все воедино, и мы готовы к подключению к конвертеру.

А здесь начинается самое интересное, так сказать «изюминка» данной статьи.

Начну с начала. После того как я захотел сделать кабель, я понимал что мне нужен будет конвертер, и я думал ободусь обычным USB-RS232, который у меня был, и даже несколько разных. Но я ошибался! Оказалось что нужен несколько иной конвертер, а именно USB-UART (USB-TTL).
Ну и был заказан первый же попавшийся конвертер на чипе PL-2303HX:

Но, как оказалось позже, он не способен связаться с ЭБУ Lovato. И никакие советы с форумов здесь не помогли)
Советы которые НЕ помогли:
1) Имя COM порта, под которым определяется конвертер должно быть от COM2 до COM4. И никак нельзя что б оно было COM1. (Все это чепуха, на стадии тестирования, конвертера использовали номера COM портов от 17 до 20, а некоторые и COM1 и все работало) Возможно, при подключении к другим типам ЭБУ (STAG к примеру), это и имеет значение, но не в случае с Lovato.
2) В настройках самого COM порта нужно было включать/выключать использование FIFO буферов.
3) Разные манипуляции со скоростями COM порта, настройками четности, стоповых битов.
4) Версия драйверов конвертера.

В купе со всем этим, я еще не знал, какое ПО(софт) будет работать с моим ЭБУ. Поэтому было скачано четыре разные версии ПО (1.5.6, 1.6.5, 1.8.1, 1.10.14.0)

Перебрав все возможные варианты подключения: смена номера COM порта, включения/выключения FIFO буферов, разные версии софта, разные версии драйвера, мной было перебрано «МИЛЬЙОН» вариантов подключения и ни один не заработал. Ну и дальше я решил проверить все компоненты кабеля по отдельности, мало ли что.
Прозвонка кабеля ничего не дала — он звонился как надо, и тут я решил проверить отдельно конвертер:

Проверка конвертера происходит следующим образом. Берете перемычку, такую:

замыкаем ей контакты RX и TX на конвертере, и вставляем в USB порт. Смотрим под каким номером COM порта он определился, и запускаем PuTTY. (Можно и через HyperTerminal это делать, но в Windows 7 его нет, можно найти и скачать его отдельно, но с PuTTY результат тотже, и найти и скачать проще)

Значит выбираем: SERIAL, пишем (редактируем) номер COM порта, и проверяем скорость. По умолчанию это 9600. И жмем OPEN. Появится окно — в котором должны будут появляться те символы, которые вы печатаете на своей клавиатуре. Если они там появляются — значит конвертер работает, то есть он посылает «сигналы» и сам же их принимает, так как RX и TX у нас замкнуты.

И здесь я задумался. Конвертер рабочий, кабель тоже. Но ни одна версия софта не подключилась, в чем же дело? И тогда я подумал, а найти бы фотки разобранного кабеля Lovato, или тех кабелей, которые продаются в интернет-магазинах. Но таковых я не нашел, зато я вспомнил, что когда искал распиновку кабеля, я не однократно видел распиновку чипа PL-2303HX, а также других чипов. И тут я понял, что скорей всего — ЭБУ Lovato не будет работать через USB-TTL переходник на чипе PL-2303HX. Но аналогов этому чипу множество, к примеру CP2102, CP2104, MAX3232, FTDI232RLи т.д.
Далее я заказал на одном сайте пять переходников USB-TTL и решил разобратся, с какими из них все же будет работать Lovato, а с какими нет) Ниже список используемых в тестировании переходников:

Стоит отметить что все кроме конвертера, кроме того что на чипе MAX3232, имели USB порт, а конвертер на чипе MAX3232 имел стандартный DB9 разъем. Он подключался к компьютеру через переходник USB-RS232, в двух вариантах: первый был на чипе FTDI, второй на чипе CH340G.

Далее представлена таблица результатов подключения к ЭБУ Lovato, с использованием различных версий конвертеров и программного обеспечения.
Все манипуляции были проведены под Windows 7 Pro SP1 x64.

И так, вывод: Если вы решили сделать себе кабель, для диагностики/настройки ЭБУ Lovato, то лучше использовать конвертер на чипе CP2102 или FTDI FT232RL. Они с вероятностью 99.9% будут работать с любой версией программного обеспечения, будь то старая 1.5.6 или новая 1.10.0.14/1.11.0.15.
По ощущениям, конвертер на чипе FTDI FT232RL работал быстрее, все параметры читались и записывались быстрее, чем при работе с конвертером на чипе CP2102.
Если таковых в продаже вы не нашли, то следующими претендентами на покупку должны быть конвертера на чипах CP2104 или CH340G, но с одной оговоркой — что вы будете использовать программное обеспечение, вплоть до версии 1.8.1 (будь то 1.5.6, 1.6.5, 1.7.8 и 1.8.1). Возможно есть и версии 1.9.* — я таких не нашел, и соответственно за эти версии ПО сказать ничего не могу.
Ну и наконец не ваш вариант покупать конвертер на чипе PL-2303HX или MAX3232, потому что они вообще никак не работают с данным ЭБУ.
Оговорюсь, что кабель с конвертером на чипе PL-2303HX был успешно использован при подключении к ЭБУ STAG 200 GoFast, безо всяких изменений настроек COM порта и прочей ерунды! Так что это только для Lovato он не подходит, для остальных нужно пробовать. Для STAG 200 GoFast вполне даже работает!

Если данная статья, поможет хоть одному человеку, значит она была написана не зря. И я буду рад этому)

P.S. все купленные мной конвертера в дальнейшем найдут свое применение, т.к. работаю инженером-программистом по автоматизации, и кто знает где они мне пригодятся, то ли для связи с Arduino то ли еще где-то) В любом случае, деньги потрачены не зря. Полученный опыт — бесценен!

Всем удачи! Задавайте вопросы, если таковые имеются — по возможности буду отвечать.

UPD1: день спустя…
Решил проверить еще на трех версиях ПО все конвертера, а также обновить таблицу. Но ПО версии 1.7.7 не установилось, т.к. увидело в системе установленную версию 1.7.8 ) Так что только две версии будут добавлены в таблицу.

Самодельный диагностический кабель для ГБО и не только

Когда твоя машина плохо едет, постоянно тебя чем то мучает, то никакого удовольствия от езды не получаешь. Пока доехал до работы — устал, едешь уставший с работы — приезжаешь как выжатый лимон. А если еще и лампа «CHECK» горит — то настроение опускается ниже плинтуса.

По правильному загорелась лампа ошибки движка или просто плохо едет надо направляться на СТО. Как показывает время и опыт, профессионалов на СТО все меньше и меньше. Есть конечно еще деды мотористы, на слух определяющие степень обжатия головки блока, но что они сделают с умной электроникой современных авто? Правильно, надо ехать на компьютерную диагностику. И Вам сильно повезет если попадется толковый диагност со знанием строения двигателя внутреннего сгорания.

Вот однажды достался мне на пару недель автомобиль «Ланос» с установленным ГБО (газо баллонное оборудование). Машинка не новая, 2002 года, но ездит резво, на бензине. На газу постоянные дерганья, вялый разгон. В общем пока доберешься до работы через пол Киева, кучу нервов потратишь. Но когда едешь не спеша в пригороде — лепота. Большой город не любит вялой езды и я решил заскочить к «профессионалам». Мотористы сказали проблемы с ГБО, газовщики — настройте сначала на бензине. В общем замкнутый круг получился.

Решил разобраться сам. Погуглив и прочитав форумы проверил все датчики — работоспособны. А как проверить правильную работу ГБО — это вопрос. А ответ такой: нужен кабель и программа в ноутбуке. Газовые мозги Tamona Tgstream-PM, вот такая коробушка:

Покупать фирменный шнур — жаба душит, не фирменный тоже не хотелось. А вдруг не подойдет, ждать нужно и денег тоже стоит. Погуглив тот же гугл, вычитал, что можно сделать из дата кабеля от старой мобилки. Интересно, кабель от мобилки подходит к контроллеру ГБО. Как оказалось контроллер ГБО общается с ПК по протоколу UART (в простонароде rx-tx. А где взять дата кабель от мобилы? Лет 10 назад было где, а сейчас? Буквально по следующей ссылке поисковика предлагают сделать кабель из китайского свистка TTL to USB. У меня к сожалению такого нет, пользуюсь USB ISP.

Как оказалось, среди автолюбителей нет радиолюбителей, поэтому и накидал эту статейку. Все режут кабеля от мобилок, заказывают именно «специализированные» переходники. НО! Все современные радиолюбители знают о существовании платформы Arduino. В частности Arduino UNO программируется и общается с ПК просто по голому USB шнурку, при этом именно по протоколу UART. Подойдет любая Ардуинка которая шьется без программатора, на плате которой распаян чип CH340T.

Собираем на коленке наш шнур. Минута работы паяльником, нам надо закоротить лапку ресет на землю, отключая тем самым микроконтроллер и по сути получаем тот же TTL to USB. Подключаем к пинам rx, tx и gnd провода. Ищем в интернете распиновку дигностического разъема вашего ГБО. У меня Tamona Tgstream-PM и вот ее разъем (разъем папа):

Такого разъемчика у меня, конечно, не было. Я взял крокодилы-перемычки, одним концом «укусил» за провода от ардуины, другим за будущий штекерок, который будет вставляться в разъем. В роли штекерка выступает светодиод. Его две лапки играют роль подпружиненных контактов. Все оголенности изолирую на скорую руку изолентой.

Пихаем нашу плату в корпус, что бы не коротнуло. Ну вот и все, кабель готов!

Ищем и грузим нужный софт. Для ГБО Tamona качаем тут, для другого ГБО придется Вам самим поискать. Драйвер для ардуины на китайском чипе CH340T качаем тут, там и инструкция хорошая по его установке.

Теперь подключение к авто. В блоке управления Tgstream разъем программирования совмещен с разъемом кнопки управления. Отсоединяем его. первым делом включаем зажигание и ищем плюсовой провод, нашли +12В и крепко накрепко забываем про него, ни в коем случае ничего в него не пихаем, а то можем сжечь даже ноутбук. +12 можно временно заткнуть спичкой или кусочком зубочистки, на всякий случай. Далее ищем землю в разъеме и подключаем к ней землю ардуины. Потом подключаем rx и tx в соответствии с найденной схемой или методом научного тыка, их можно менять местами и все будет норм. О правильности подключения свидетельствует сигнал об установленном соединении в программе настройки ГБО.

Ну вот собственно и весь кабель для диагностики и программирования ГБО. А уже как настраивать газовую систему ищите в интернете, тут я вам не советчик. Скажу только, что по подсказкам и рекомендациям из интернета, мне удалось добиться отличной работы автомобиля на газу по сравнению с предыдущими установками криворуких мастеров.

В итоге, я потратил целых 0 денег и 15 минут ручной работы на пайку и упаковку проводов. Конструкция красотой не блещет, но если надо прям сейчас и бесплатно, то вполне сойдет. В голове, конечно, зародилась мысль сделать нормальный кабель. Для этого придется заказать TTL to USB свисток и разъем из Китая. Как пишет интернет, разъем подходит от бензонасоса автомобиля ВАЗ.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
