Самостоятельно меняем глушитель на автомобиле «Рено Логан»

Вышедший из строя глушитель способен доставить автовладельцу массу неприятностей. И водитель «Рено Логан» исключением не является. К счастью, глушитель можно отремонтировать своими руками. И для этого совершенно не нужно отправляться в ближайший автосервис. Разберёмся, как именно это делается.

Неисправности глушителей «Рено Логан»

Понять, что глушитель автомобиля вышел из строя, сможет даже начинающий водитель.

Глушители на «Рено Логан» состоят из пяти основных частей

Вот основные признаки проблем с этим устройством:

  • в салоне появился запах выхлопных газов;
  • мощность двигателя ощутимо снизилась без видимых причин;
  • двигатель начал работать очень громко;
  • шумная работа двигателя сопровождается громкими хлопками, похожими на пистолетные выстрелы.

Большинство из вышеперечисленных признаков говорит о том, что в устройстве образовалась дыра из-за термической коррозии. Понижение мощности наблюдается из-за засорения резонатора или катализатора машины. Как вариант, мельчайшие отверстия в «сотах» катализатора могут просто закоксоваться из-за длительного воздействия высокой температуры. А температура, в свою очередь, повышается в результате сгорания некачественного топлива. Наконец, «пистолетные выстрелы» — это результат попадания воздуха в топливную систему автомобиля. В ряду этих неисправностей особняком стоит поломка креплений глушителя. Рассмотрим её подробнее.

Ремонт кронштейна глушителя «Рено Логан»

Характерный глухой стук, раздающийся из-под днища «Рено Логан» во время езды, говорит только об одном: крепление глушителя нуждается в замене. Механизм висит под днищем машины на двух кронштейнах, покрытых специальной резиной, устойчивой к истиранию.

На кронштейне «Рено Логан» хорошо видна потрескавшаяся резина

Но даже такая резина через 100 тыс. км пробега может износиться.

После этого устройство начинает болтаться в кронштейне и стучать по дну автомобиля. Как-то восстановить изношенную резину не представляется возможным. Во всяком случае, в условиях гаража. Так что вариант только один: покупка новых обрезиненных кронштейнов и их установка на место старых.

Последовательность замены кронштейнов

  1. В автомагазине необходимо приобрести 2 кронштейна для глушителя «Рено Логан». Оптимальным вариантом будет покупка изделий фирмы Sasiс (номер по каталогу — 40015–80). Стоимость этих кронштейнов варьируется от 580 до 750 рублей.
    Лучшие кронштейны для глушителей «Рено Логан» выпускает фирма Sasic
  2. Автомобиль устанавливается на смотровую яму или на эстакаду. Рожковым ключом на 10 откручивается пара крепёжных болтов на переднем кронштейне. Тем же ключом откручивается пара болтов на заднем кронштейне.
    Крепёжные болты на кронштейне глушителя «Рено Логан» откручиваются ключом на 10
  3. Кронштейны извлекаются, заменяются новыми, болты вкручиваются на место.

Замена прокладки глушителя «Рено Логан»

Между основным глушителем и резонатором автомобиля «Рено Логан» находится труба, в стыке которой установлена особая прокладка. Благодаря этому стыку глушитель можно не снимать целиком: при поломке резонатора можно извлечь только его. Отдельно можно снять и основной корпус устройства. Это удобно, однако стык на трубе и прокладка являются наиболее слабым местом конструкции. Прокладка очень часто прогорает, после чего труба в стыке начинает болтаться и стучать. Чтобы заменить её, потребуются следующие инструменты:

  • новая прокладка для «Рено Логан»;
  • торцовая головка на 10 с длинным воротком;
  • длинное зубило;
  • жидкость WD40;
  • молоток.

Последовательность замены прокладки

  1. Автомобиль устанавливается на смотровую яму, под колёса устанавливаются противооткатные башмаки.
  2. Болты, удерживающие прокладку, очень часто оказываются проржавевшими. Поэтому они обрабатываются жидкостью WD40, которая облегчит их откручивание.
    Приржавевшие болты на стыке глушителя «Рено Логан» обрабатываются жидкостью WD40
  3. После обработки болты на прокладке выкручиваются с помощью торцовой головки на 10, стык на трубе глушителя разъединяется.
    Болты на трубном стыке глушителя «Рено Логан» откручиваются головкой на 10
  4. Открывается доступ к старой прокладке. Если она пригорела к трубе, снять её вручную будет практически невозможно. Поэтому она срубается с помощью молотка и длинного зубила.
    Прокладка на глушителе «Рено Логан» срубается с помощью длинного зубила
  5. На место вырубленной прокладки устанавливается новая. Оптимальным выбором будет прокладка фирмы BOSAL, которая является официальным поставщиком деталей для выхлопных систем «Рено Логан» (номер по каталогу — 256–056, стоимость — от 400 рублей).
    Прокладка на глушитель «Рено Логан» от фирмы BOSAL, в упаковке
  6. После установки прокладки на неё устанавливается труба, выкрученные ранее болты на 10 вкручиваются на штатные места.

Выбор глушителя

Отправляясь в магазин за новым устройством для автомобиля «Рено Логан», следует знать: полностью эта деталь нигде не продаётся. То есть автовладельцу не удастся приобрести основной глушитель, резонатор и приёмную трубу в одном комплекте. Эти части придётся покупать по отдельности. Лучше, если автовладелец остановит свой выбор на продукции фирмы BOSAL. Другим неплохим вариантом будут запчасти фирмы ATIHO. По стоимости продукция этих фирм почти не отличается:

  • приёмная труба стоит 1500 рублей;
  • основной глушитель — 2000 рублей;
  • резонатор — 1800 рублей.

Замена глушителя на «Рено Логан»

Перед началом работы следует определиться с необходимыми инструментами и расходными материалами. Вот что нам потребуется:

  • новый «глушак» для «Логана»;
  • жидкость WD40;
  • торцовые головки на 10 и 16 с воротком-трещоткой;
  • фонарик.

Последовательность действий

  1. Машина устанавливается на смотровую яму или эстакаду.
  2. Передняя часть глушителя висит на резиновом хомуте. Он обрабатывается жидкостью WD40.
    Резиновый хомут на глушителе «Рено Логан», обработанный WD40
  3. Через 15 минут крепёжный штырь устройства вынимается из резинового хомута вручную.
    Штырь глушителя «Рено Логан» вручную извлекается из хомута
  4. Две гайки на 10 расположенные на стыке труб с прокладкой, откручиваются.
  5. После этого вручную отсоединяется провод на датчике контроля выхлопных газов.
    Датчик контроля выхлопного газа на «Рено Логан» отключается вручную
  6. В задней части, около резонатора, есть второй датчик — лямбда-зонд. Его провод тоже отсоединяется вручную.
    Лямбда-зонд, расположенный у резонатора «Рено Логан», отключается вручную
  7. Рядом с проводом лямбда-зонда находится ещё один резиновый крепёжный хомут, который тоже обрабатывается жидкостью WD40.
  8. Через 15 минут из хомута извлекается задняя часть механизма.
    Задняя часть глушителя «Логан» извлекается из хомута, предварительно обработанного WD40
  9. Эта часть ложится на поперечную балку под днищем машины. Балка мешает извлечь конструкцию, поэтому её необходимо открутить с помощью торцовой головки на 16.
    Поперечная балка мешает окончательно освободить глушитель «Рено»
  10. После откручивания балки механизм целиком извлекается из-под днища автомобиля и заменяется новым. После этого все крепёжные узлы собираются в обратном порядке.

Итак, с заменой глушителя на «Рено Логан» справится даже начинающий автолюбитель. Всё, что для этого требуется — пара торцовых ключей и навык работы с ними. Небольшие трудности могут возникнуть с проржавевшими болтами и тугими хомутами, но и они успешно решаются с помощью жидкости WD40, которая продаётся в каждом магазине запчастей.

Выхлопная система


Выхлопная система: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор; 4 — резинометаллический демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейны подвески выхлопной системы (3 шт)


Расположение выхлопной системы на автомобиле: 1 — места крепления подвески выхлопной системы к днищу (с резиновыми подушками); 2 — установленные термозащитные экраны (4 шт)

Внешняя сторона (фланец) передней трубы, в месте соединения с коллектором оборудована шаровым соединением, для обеспечения некоторой подвижности системы.


Место соединения выпускного коллектора и приёмной трубы глушителя
1 — пружина; 2 — прижимная пластина; 3 — гайка

Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности. Для этого труба в нужном месте распиливается по специально установленным меткам (небольшие вмятины)

Заменённые элементы выхлопной системы соединяются между собой специальными обжимными хомутами (муфтами) которые есть в продаже.

По всей длине системы, в трёх местах её крепления установлены резиновые поддерживающие элементы (подушки). Система установлена под днищем автомобиля горизонтально. В четырёх местах, в том числе около бензобака установлены тепловые экраны

Глушители и каталитический нейтрализатор не разбираются и заменяются в сборе
(их можно найти в продаже).


1 — уплотнительное кольцо соединения выпускного коллектора с трубой глушителя; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения выпускного коллектора и ГБЦ ; 5 — термозащитный экран выпускного коллектора


Выпускной коллектор закрыт термозащитным экраном (фото из моторного отсека)


при снятом термозащитном экране видно что коллектор
крепится с попощью семи гаек к шпилькам ГБЦ

Каталтический нейтрализатор (№ 3 на первом рисунке) внешне похож на глушитель и устанавливается под днищем автомобиля на выхлопной системе. Когда двигатель холодный, температура катализатора совпадает с температурой окружающей среды. Катализатор активируется при достижении определённой температуры. Такая температура достигается через 1 – 2 минуты после запуска двигателя. Катализатор нагревается выхлопными газами и может нейтрализовать 50%, а в некоторых случаях от 60% до 80% вредных веществ, входящих в состав выхлопных газов.

Компоненты катализатора
Катализатор установлен в выхлопную систему с целью уменьшения выделения вредных веществ в атмосферу. Катализатор состоит из следующих компонентов:
• Корпуса из нержавеющей стали,
• Алюминиевого волоконного термоизолятора,
• Одного, или двух пористых керамических блоков.
Катализатор является элементом, помогающим протеканию некоторых химических реакций, возникающих на внутренней поверхности пор, нейтрализующих вредные составляющие выхлопных газов. Протекание таких реакций называется катализом.

Принцип работы каталитического нейтрализатора

На вход катализатора поступают выхлопные газы, содержащие вредные вещества, остающиеся после неполного сгорания топлива, такие как:: непредельные углеводороды, угарный газ, окись азота.
В результате нагревания элементов катализатора, внутри каналов пористой структуры, покрытых драгоценными металлами и являющимися катализаторами для каждого из перечисленных вредных веществ, происходит два типа химических реакций: окисление и восстановление.
Процесс окисления «дожигает» непредельные углеводороды, в результате чего образуются углекислый газ и вода:

CxHy + (x + y/4)О2 -> xCО2 + (y/2) + H2O
2CО + О2 -> 2CО2

Процесс восстановления, восстанавливает окислы азота. При
этом выделяется чистый азот и водяной пар:

NO + CO -> (1/2) N2 + CО2
NO + H2 -> (1/2) N2 + H2О
(2x + y/2)NО + CxHy -> (x+y/4) N2 + xCО2 + (у/2) Н2О


Процесс катализа начинается при достижении рабочей температуры 300°C. Чем выше температура катализатора, тем активнее идёт процесс. Оптимальная рабочая температура катализатора 900°C.
После того, как автомобиль пройдёт примерно 16000 Км, для работы катализатора наступают оптимальные условия. По достижении данного пробега, средствами инструментального контроля фиксируется минимальное количество окислов азота и других вредных веществ в выхлопных газах.

Неисправности выхлопной системы

Белый дым

• пар от скопившегося водного конденсата

• Маслосъемное поршневое кольцо изношено. Кольцо может быть повреждено или сломано, что приведет к попаданию масла из картера на поршень, а затем в камеру сгорания. Замените поршневые кольца

• Цилиндры изношены, потрескались или покрыты задирами. Это может быть вызвано перегревом или недостаточной смазкой. Проверьте блок цилиндров, систему смазки и систему охлаждения

• Маслосъемный колпачок клапана поврежден или изношен. Замените маслосъемные колпачки новыми.

• Направляющие клапанов изношены. Выполните полную проверку и техническое обслуживание клапанов .

• Уровень моторного масла слишком высокий, это приводит к тому, что масло проходит через поршневые кольца. Слейте моторное масло, чтобы уровень соответствовал норме.

• Прокладка головки блока цилиндров повреждена. При этом масло попадает в камеру сгорания. Замените прокладку головки блока цилиндров и проверьте ее на наличие следов деформации.

• Слишком высокое давление в картере, что приводит к прохождению масла через поршневые кольца. Чаще всего причиной является засоренный сапун.

Черный дым

• Воздушный фильтр засорен. Очистите или замените фильтрующий элемент.

• Трос или вал тяги воздушной заслонки заклинило, что привело к попаданию топлива в контур воздушной заслонки .

Коричневый дым

• Воздушный фильтр не герметично закрыт или не установлен должным образом.

Недорогая установка и замена глушителей Renault Logan

В чем принцип действия и особенности резонатора?

Одна из главных задач среднего (дополнительного) глушителя заключается в удалении отработавших газов и их отвод от мотора. Впоследствии вышедшие ОГ распределяются по системе выхлопа и оставляют пространство для выхода новой партии газов. По заявлению опытных мастеров, средний глушитель обеспечивает нормализацию давления в выхлопной системе Рено Логан. Как следствие, возрастает эффективность и мощность силового узла.

Интересен тот факт, что резонатор внешне и конструктивно схож со своим «собратом» (задним глушителем). Ниже выделим основные моменты, объединяющие между собой рассматриваемые устройства (средний и главный глушитель):

  • В резонаторе предусмотрена группа разных камер, благодаря которым производятся периодические колебания объема ОГ (сужение или увеличение). Благодаря этому эффекту, происходит сглаживание неравномерности пульсации.

  • В секциях устройства имеет место определенное смещение, из-за чего происходит корректировка проходящего потока выхлопных газов, а также устранение неравномерности пульсаций.
  • Наличие большого числа отверстий во внутренней металлической трубе гарантирует погашение частоты выходящих ОГ. Как следствие, автомобиль становится тише, даже при повышенных оборотах мотора.

Таким образом, резонатор Рено Логан можно по праву назвать неизменной составляющей глушителя. Это устройство расположено между двумя элементами — главным глушителем и каталитическим преобразователем. К слову, в различных моделях местоположения узла может меняться. От этого напрямую зависят ходовые качества авто, мощность мотора и даже уровень комфорта внутри транспортного средства. Вот почему резонатор Рено нуждается в особом внимании и замене (в случае выхода из строя).

Когда менять резонатор: симптомы выхода устройства из строя

Как отмечалось выше, выход из строя дополнительного глушителя Рено негативным образом влияет на уровень комфорта и мощность мотора. По этой причине автовладелец должен своевременно выявить неисправность и произвести замену вышедшего из строя изделия (до появления более серьезных поломок).

Так, распознать неисправность резонатора удается по следующим признакам:

  • Ухудшение работоспособности устройства, выражаемое в увеличении гула при работе двигателя. В случае поломки резонатора страдает и главный глушитель. При этом звук в процессе движения становится таким, как будто бы устройство и вовсе не работает.
  • Появление дребезга, имеющего металлический характер. Как правило, такой звук доносится из области установки среднего глушителя Логана. При появлении таких шумов можно говорить о прогорании одного из внутренних элементов среднего глушителя. По этой причине происходит «болтание» или отрыв какого-то из отсеков. Ремонт устройства здесь бесполезен — спасает только замена.
  • Снижение мощности мотора. Из-за выхода из строя резонатора Рено падает пропускная способность глушителя. Как следствие, пульсации выхлопных газов, которые выходят из двигателя, гасятся менее эффективно. В итоге это влияет на работу двигателя в целом, на его мощность.

Если хотя бы один из перечисленных симптомов был обнаружен в процессе эксплуатации, это требует оперативной реакции со стороны автолюбителя. Как уже упоминалось, решение лежит только в замене устройства, ведь ремонтировать его невозможно. Чтобы заменить резонаторный глушитель на Renault вовсе не обязательно ехать на СТО. Все работы можно с легкостью произвести самостоятельно, без привлечения дорогостоящих мастеров.

Читать еще:  Проверка компрессии в цилиндрах автомобиля своими руками

Поломки глушителя Рено Логан

Поломки глушителя Логан могут быть следующими:

  • прогорание рабочих элементов агрегата под воздействием раскаленных выхлопных газов, вследствие чего тот превращается в обыкновенную полую трубу, уже не способную исполнять свои функции;
  • разрушение корпуса агрегата коррозией. Достаточно появления небольшого очага ржавчины, чтобы ты в короткий срок распространилась на всю поверхность агрегата. Очень скоро в нем появляются сквозные отверстия, сквозь которые происходит утечка выхлопных газов. Результат тот же: резонатор становится неработоспособным;
  • механические повреждения, приведшие к нарушению герметичности глушителя, либо к разрушению его сварных соединений и прочих элементов выхлопного тракта;
  • закупорка твердыми осадками продуктов сгорания топлива. Этот вид поломки можно отнести, скорее, к экзотическим. Да, резонатор постепенно забывается сажей и копотью, но коррозия и высокие температуры обычно успевают его разрушить быстрее, нежели тот станет непроходимым для отработанных газов.

Замена заднего глушителя на Рено Логан

Для замены глушитель Рено Логан, будет нужен полный доступ снизу автомобиля. Это делается для удобства в работе и верной установки деталей.

Новые хомуты для установки глушителя

Для надёжности установки приобретите новые стяжные хомуты!

Итак, приступим к процессу:

  1. Раскручиваем хомуты, соединяющие среднюю часть и непосредственно глушитель.
  2. Когда это сделано, то следует снять глушитель с резинок, на которых он закреплен.

Демонтируем резинки крепления глушителя

Вот так, легко и просто можно сменить глушитель на Рено Логан.

Замена средней части глушителя

Средняя часть глушителя

Замена средней части глушителя Рено Логан немного отличается. Поскольку существует два варианта системы выпуска, рассмотрим обе. Для того, чтобы произвести ремонт и замену придется обжиться «болгаркой» и сварочным аппаратом.

Итак, преступим к процессу замены в первом варианте:

  1. Откручиваем болты крепления «штанов» к коллектору. Там их 4 шт.
  2. Демонтировав все резинки, можно снять всю систему выпуска.
  3. Откручиваем хомут крепления основного глушителя от остальной части.
  4. Теперь, при помощи болгарки отрезаем трубу, где то посередине между катализатором и средней частью.

Берём болгарку и режем трубу

Вариант номер два – разборная система выпуска. Рассмотрим процесс замены:

  1. Откручиваем хомут крепления труб между основным глушителем и средней частью.
  2. Туже самую операцию проделываем между средней и передней частью.
  3. Демонтируем среднюю часть глушителя Рено Логан.
  4. Устанавливаем новую деталь, и закручиваем хомуты. Стоит отметить, что все трубы вставляются одна в одну спереди назад.

Новости о The Sims 4, The Sims 5

Самый простой способ ремонта кронштейна — это заменить его на металлические хомуты Его кронштейн можно было просто сваркой подварить или посадить просто на железный хомут 20 руб. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема как поменять глушитель рено купить логан именно в прогорании прокладки.

В такой ситуации необходимо срочно заменить её. Цена вопроса: Вывод очевиден. Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя Рекомендуется сразу же приступить к замене этого элемента: Загнать авто на смотровую яму.

Очистить от грязи место стыка между коллектором и трубой — так проще будет работать. Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между. Отвести приёмную трубу в сторону. С трубы коллектора снять прогоревшую прокладку, вытереть места стыка чистой тканью. После этого наложить новую прокладку на отверстие коллектора и подсоединить к нему приёмную трубу двумя болтами.

Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку. Единственный важный нюанс — это выбор нового качественного глушителя. Поэтому она срубается с помощью молотка и длинного зубила астра глушитель Опель.

То есть автовладельцу не удастся приобрести основной глушитель, резонатор и приёмную трубу в одном комплекте.

Эти части придётся покупать по отдельности. По стоимости продукция этих фирм почти не отличается: Отсоедините разъем датчика кислорода и уберите его в сторону. Снимите резиновые крепления по всей длине, после чего совместно с помощником произведите его демонтаж.

Для того, чтобы заменить поврежденный элемент глушителя, необходимо зафиксировать его должным образом, после чего произвести вырезку поврежденного участка с помощью углошлифовальной машины. Примерив новый элемент, как поменять глушитель на рено логан его сваркой в 3 местах, после чего приложите всю систему выпуска на место и удостоверьтесь в правильности выполненной работы.

Если все примерки обошлись, аккуратно снимайте глушитель и производите качественную обварку с помощью кислородной сварки. При выборе запчастей стоит руководствоваться качеством изготовления, так как оригинальные детали фирмы Рено служат достаточно долго.

Установите систему выпуска на ее место, закрепив резиновые хомуты. Вот и все, теперь установлен новый глушитель, который прослужит владельцу свой срок жизни. Так, существует несколько вариантов глушителей. Самый простой и доступный — прямоток выхлопная-система.рф.

Снимаем глушитель на Рено Логан, замена средней части глушителя (+фото +видео)

Он не требует переделки креплений и становится на стандартные посадочные места. Так, в средней части вместо одной ветки, становится две. Соответственно теперь будет два глушителя.

При этом для одного существуют крепления, а для второго придется сделать. Точнее, не сами крепления, а крюки для резинок, которые удерживают глушитель. Вариант три — установка спортивной системы выхлопа.

Соответственно все крепления придется переделывать под новый глушитель.

Выбор глушителя и средней части на Рено Логан

При выборе глушителя стоит учитывать качество материала исполнения. От этого будет зависеть то, сколько он продержится, весь свой ресурс или быстро прогорит. Самый оптимальный вариант установить оригинальный заводского изготовления. Но, существуют аналоги, которые по качеству ничем не уступают изготовленному на заводе Рено.

Сам глушитель

Итак, рассмотрим артикулы и аналоги глушителя, которые можно установить Рено Логан.

Оригинальный артикул

Старый и новый оригинальный глушитель

Оригинальный каталожный номер выглядит так — 6001549415 . Он идеально становится на штатные крепления и не требует никаких доработок. Стоимость его составляет 9 500 руб.

Аналоги

Вторым вариантом остается установка аналогов, качество которых также хорошее, но а цена немного дешевле.

Наименование производителяКаталожный номерЦена в рублях
Asam013722250
Bosal200-0056500
VeneporteRN5526210500

Один из самых распространённых вариантов замены — BOSAL

Средняя часть глушителя

Средняя часть глушителя также имеет оригинальный каталожный номер — 6001549412 . Средняя стоимость по РФ составляет – 7500 рублей.

Аналоги

При этом и эта деталь имеет аналоги, которые эксперты рекомендуют для установки на Рено Логан.

Наименование производителяКаталожный номерЦена в рублях
Asmet10.1051800
Asam013752500
Ernst536 00 46000
VeneporteRN552619000

Конструкция глушителя Рено Логан

Говоря о собственно глушителе этого автомобиля, следует отметить, что это далеко не самый дорогостоящий элемент выхлопной системы и не часто требующий замены.
Тем не менее, со временем и он вырабатывает свой ресурс. Чтобы лучше понять, в каких случаях необходима замена резонатора Логан, рассмотрим его конструкцию и принцип действия.

Он основан на использовании системы так называемых акустических зеркал. Звуковые волны, попадая на них, частично гасят свои колебания. Таким образом шум, вызываемый потоком выхлопа, существенно снижается.

Определения причин неисправности

Диагностировать выход со строя глушителя Рено Логан можно несколькими способами.

Снятие впускного трубопровода, замена прокладок двигателя 1,4-1,6(8V)Рено Логан, Сандеро

Снятие впускного трубопровода, замена прокладок двигателя 1,4-1,6(8V) Renault Логан, Сандеро

Впускной трубопровод снимаем при ремонте головки блока цилиндров или для замены уплотнительных прокладок в соединении трубопровода и головки блока.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»).

Отсоединяем наконечник трубки подвода топлива от штуцера топливной рампы и отсоединяем колодки жгута проводов системы управления двигателем от топливных форсунок (см. «Снятие топливной рампы и форсунок»).

Отсоединяем наконечник троса привода дроссельной заслонки от промежуточного рычага (см. «Замена троса привода дроссельной заслонки»).

Отсоединяем колодки жгута проводов системы управления двигателем от датчика температуры воздуха во впускном трубопроводе (см. «Снятие датчика температуры воздуха на впуске») и датчика абсолютного давления воздуха (см. «Снятие датчика абсолютного давления воздуха»).

Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода (см. «Снятие обратного клапана вакуумного усилителя тормозов»).

Отсоединяем шланг вентиляции картера контура холостого хода от патрубка на крышке головки блока.

С левой стороны трубопровода снимаем резиновый наконечник трубки адсорбера с патрубка впускного трубопровода.

С правой стороны трубопровода расстегиваем держатель трубки подвода топлива к рампе и вынимаем из него трубку. Снизу автомобиля…

…головкой «на 13» отворачиваем гайку 1 крепления опорного кронштейна к впускному трубопроводу и болт 2 крепления кронштейна к блоку цилиндров (для наглядности показано на снятом силовом агрегате). Снимаем опорный кронштейн впускного трубопровода. Тем же инструментом отворачиваем три гайки 3 нижнего крепления (снизу автомобиля) и четыре болта 4 верхнего крепления впускного трубопровода к головке блока цилиндров (показаны одна гайка и один болт – другие на фото не видны).

Точки крепления фланца впускного трубопровода к головке блока цилиндров (для наглядности показано на снятом впускном трубопроводе). Снимаем впускной трубопровод в сборе c топливной рампой и форсунками, датчиками температуры и абсолютного давления воздуха. При необходимости демонтируем топливную рампу с форсунками и датчики.

Вынимаем четыре уплотнительные прокладки из пазов фланца впускного трубопровода. Устанавливаем новые прокладки и впускной трубопровод в обратной последовательности.

Видео по теме «Снятие впускного трубопровода, замена прокладок двигателя 1,4-1,6(8V)Рено Логан, Сандеро»

Машина дергается на малом газу. Замена прокладок впускного коллектора K7J, K7M. | Видеолекция#2
Замена прокладок впускного коллектора на Рено Меган2
BMW e34 серия 9: РАСШИРЕННОЕ ТО. (прокладки, свечи, фильтра, масло и т.д.)

Снятие заднего ремня безопасности Renault Logan 2007, инструкция онлайн

Оплата через paypal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.


Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.


Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через webmoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.


Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через яндекс кассу


После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремни безопасности renault logan купить, сравнить цены в москве — blizko

  • Logan 43
  • Duster 14
  • Sandero 9
  • Kaptur 1
  • Symbol 5
  • Laguna III 2
  • Megane II 17
  • Megane III 2
  • Scenic II 12
  • Scenic III 2
  • Kangoo 2
  • Laguna 2
  • Megane 22
  • Scenic 20
  • Master 2

Найти предложения в рубрике Ремни безопасности Renault Logan в Москве. Посмотреть стоимость, сравнить цены и выбрать лучшее предложение.

43 предложения в рубрике «Ремни безопасности Renault»

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.


Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Renault Logan «Rouge LogRen» › Бортжурнал › Замена глушителя на Рено Логан

Случилось это 27 мая 2018 года по дороге в Воронеж на трассе М4 после гонок по платным скоростным трассам… Выезжая с АЗС, я вдруг услышала, что голос моего автомобиля стал каким-то басистым и хрипловатым, а выехав на трассу, я ощутила и некоторую потерю мощности. По-началу подумала, что бензин залила плохой…) По приезду в Воронеж, я, конечно, озаботилась проблемой. Но осмотр показал, что наш давно уже проржавевший глушитель прогорел до дыр, потому как время подошло. На Ружика я не обижаюсь, а горжусь им, что не подвёл, а лишь подал сигнал, заговорив басом, что надо иметь совесть и пора уже глушитель поменять.
По совету знакомого, мы отправились в автосервис «ШинПост»,

где, к слову, занимаются мультибрендом, но нам помогли в полной мере и действительно выручили коренных гостей города.))) Спасибо им! Объяснили, что варить глушитель наш бесполезно, что менять надо не весь целиком, а лишь две части, пришедшие в негодность — среднюю и заднюю ( резонатор и собственно глушитель). А вот приёмная труба с катализатором ещё походят, поскольку имеют более толстые стенки.
К сведению — с завода у Логана глушитель идёт целиковый — не разборный, но в продаже на замену проще найти его частями, которые состыковываются, вставляясь одна в другую, и фиксируются хомутами. Это целесообразно, так как в любом случае они не проходят столько, сколько заводские, и в последствии эти части будет проще менять. По ходу подготовки к ремонту изучила тему:

Читать еще:  Запрессовка и выпрессовка

Связавшись с мастером из нашего Питерского ЛоганШопа, я выяснила, что лучше всего поставить глушитель фирмы BOSAL. Именно его и попросила заказать мастера по запчастям в сервисе ШинПост.

Заказ пришлось подождать три дня и покататься ещё с благородным басом суперкара.)
И вот — день ремонта 1 июня 2018 гда! Ружику 7 с половиной Лет.

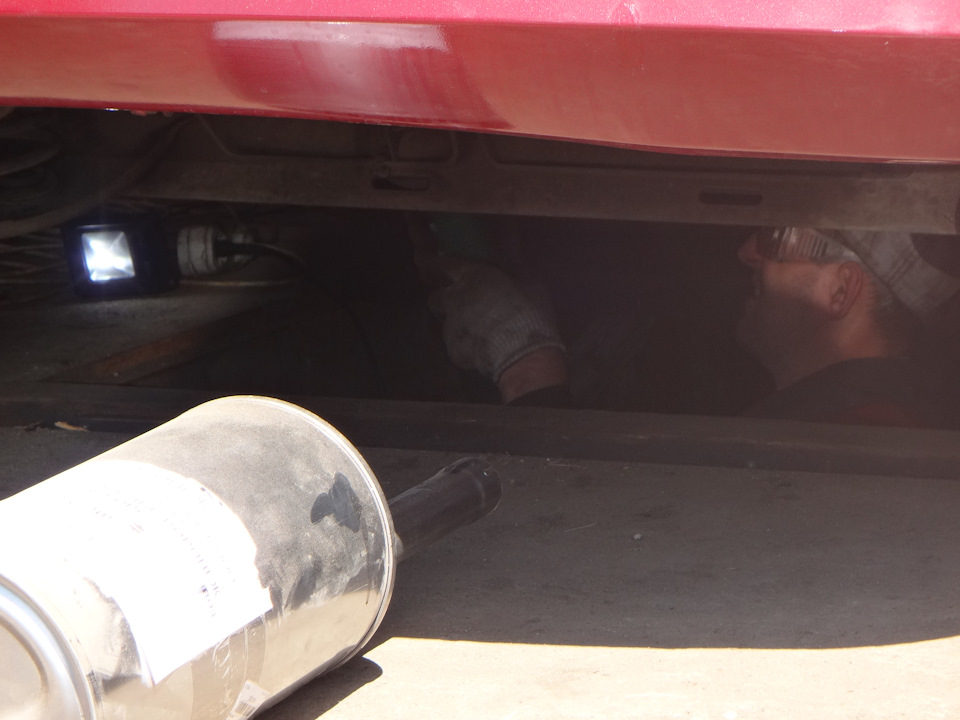

Старые части мастер просто отрезал болгаркой

и заменил новыми,

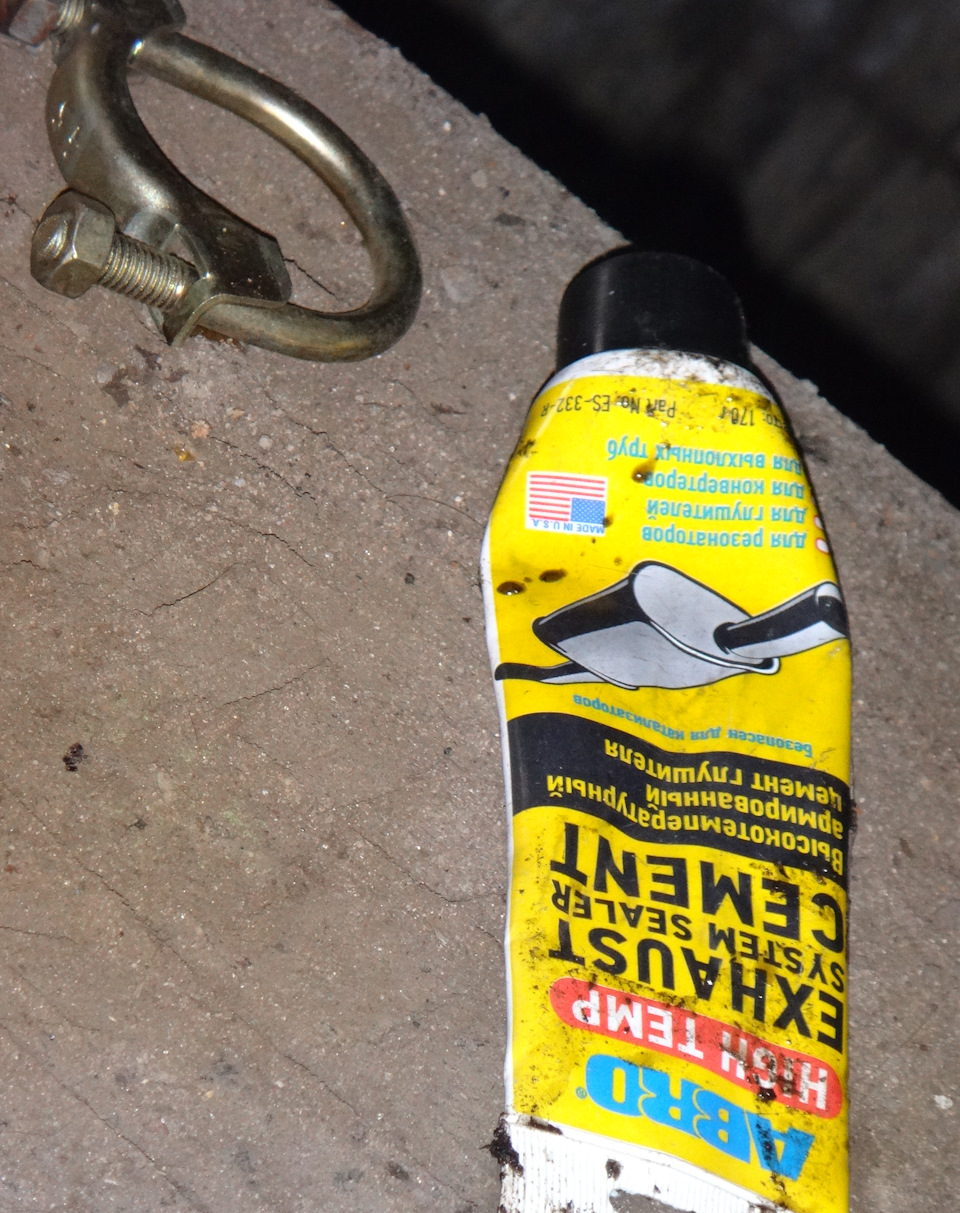

промазав керамическим герметиком

и затянув хомутами.

По моей просьбе он отрезал так же и старую насадку,

Замена элементов выпуска отработавших газов Renault Logan 2004-2015 Бензин

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Гаечный ключ рожковый 14 мм
  • Штангенциркуль
  • Болгарка
  • Отвертка плоская средняя
  • Линейка
  • Нож

Детали и расходники:

  • Круг отрезной 1,5 мм
  • Маркер
  • Обжимные муфты
  • Основной глушитель
  • Дополнительный глушитель
  • Приемная труба
  • Каталитический нейтрализатор
  • Прокладка фланца выпускного коллектора

Замена приемной трубы в сборе с каталитическим нейтрализатором

1. При помощи штангенциркуля измеряем расстояние между метками на трубе (оно должно составлять 80 мм).

Примечание:

Метки находятся между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач).

2. Отмеряем середину расстояния между метками.

3. Здесь ставим дополнительную метку маркером.

4. Распиливаем трубу по нанесенной дополнительной метке с помощью болгарки.

Предупреждение:

Между трубой и днищем автомобиля нужно поместить экран из огнеупорного и термостойкого материала.

5. Отворачиваем две гайки крепления приемной трубы.

6. Снимаем пружины.

7. Производим очистку фланца выпускного коллектора от остатков старой прокладки.

8. Далее извлекаем из подушки кронштейн трубы и снимаем приемную трубу в сборе с каталитическим нейтрализатором.

9. Установка всех деталей происходит в порядке, обратном снятию. Установите новую прокладку между выпускным коллектором и приемной трубой. Соединение элементов системы выпуска отработавших газов выполняйте специальными обжимными муфтами, имеющимися в продаже.

Примечание:

Замена дополнительного и основного глушителя происходит аналогичным образом.

Замена основного глушителя

Для замены основного глушителя необходимо распилить систему между метками, расположенными возле левой пружины задней подвески.

Замена дополнительного глушителя

Примечание:

Для замены дополнительного глушителя нужно распилить систему в двух местах.

1. Распиливаем систему выпуска между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач).

2. Распиливаем возле левой пружины задней подвески.

3. Снимаем виброгаситель со старой секции системы выпуска отработавших газов. Для этого необходимо вывернуть два болта крепления, и установить его на новую секцию.

В статье не хватает:

  • Фото ремонта
  • Фото деталей и расходников
  • Качественных фото ремонта

Выхлопная система Renault Logan: замена глушителя

Выход из строя отдельных узлов в контуре отработавших газов сопровождается не только ухудшением качества выбрасываемых веществ, но и дополнительным шумом. Рассмотрим из каких элементов состоит выхлопная система Рено Логан 1 поколения, а также каким образом осуществляется замена глушителя или других важных частей.

  1. Выхлопная система Renault Logan 1
  2. Дым из выхлопной трубы
  3. Артикулы элементов выхлопной системы Рено Логан
  4. Замена выхлопной системы Логан 1
  5. Замена средней части
  6. Меняем основной глушитель
  7. Заключение
  8. Видео

Выхлопная система Renault Logan 1

Выхлопная система Рено Логан 1 поколения состоит из следующих элементов:

  • выпускной коллектор;
  • каталитический нейтрализатор;
  • основной и дополнительный глушитель;
  • шаровое соединение приемной трубы с коллектором отводящим отработавшие газы;
  • демпфер из резины;
  • три крепежных кронштейна.

При помощи трёх кронштейнов и резиновых подушек осуществляется крепление выхлопного контура к днищу Renault Logan 1. Также на днище предусмотрено наличие четырех термозащитных экранов. Приемное отверстие отработавших газов крепится к отводящему коллектору шаровым соединением. Оно представляет собой прижимную пластину с двумя пружинами, фиксирующими гайками. Это дает подвижность контуру. Все остальные трубные узловые элементы выполнены неразъёмными. При этом предусмотрена возможность смены отдельных кусков. Для этого на трубах нанесены специальные метки в виде вмятин. По ним отрезается неисправный участок. Монтаж нового ведётся при помощи обжимных хомутов.

Катализатор, глушители Рено Логан 1 поколения неремонтопригодные, предусмотрена только замена на новые. Катализатор необходим для нейтрализации вредных элементов выхлопа. Его работа начинается после прогрева газами в течение нескольких минут после запуска мотора. Устройство уничтожает до пятидесяти процентов вредоносных частиц, а в некоторых случаях до восьмидесяти.

Дым из выхлопной трубы

По цвету дыма из выхлопной системы Рено Логан 1 поколения можно определить неисправности. В случае формирования дыма белого цвета проверьте:

  1. Маслосъёмные кольца на поршнях – при их неисправности происходит протекание масла в камеру сгорания.
  2. Цилиндры – в процессе неправильной работы автомобиля может наблюдаться образование задиров, трещин, что также сопровождается выбросом белого дыма.
  3. Маслосъёмные колпачки.
  4. Направляющие клапанов.
  5. Прокладку головки блока цилиндров.

При обнаружении неисправного элемента, следует выполнить его замену. Также белый дым может образоваться по следующим причинам:

  • чрезмерное давление масла в картере – как правило, из-за засорения сапуна;
  • повышенный уровень масла в моторе;
  • скопление в системе водного конденсата, который при нагреве превращается в пар.

К появлению черного дыма приводят:

  1. Засоренный воздушный фильтрующий элемент.
  2. Заклинивание тросика или вала приводного механизма воздушной заслонки.

Коричневый цвет дыма свидетельствует об отсутствии герметичности воздушного фильтрующего элемента Renault Logan 1 или его ошибочной установки.

Артикулы элементов выхлопной системы Рено Логан

  • RENAULT 600-154-9415 – оригинальный глушитель стоит дорого
  • BOSAL 200-005 – хороший аналог тоже не дешев
  • Asam 01-372
  • CBD CBD-132-004 – не дорогой вариант

Дешевый вариант

Средняя часть (названия компаний и артикулы):

  • RENAULT 600-154-9412 – оригинал.
  • ASAM 01-375
  • BOSAL 284-395
  • HJS 822-365-72

BOSAL 284-395

Резиновое крепление глушителя Рено Логан:

  • RENAULT 600-154-7472
  • ASAM 30-357
  • BOSAL 255-520
  • FRANCECAR FCR-220-008.

Резиновое крепление: RENAULT 600-154-7472

Артикулы прокладки приемной трубы выхлопной системы Renault Logan:

  • RENAULT 600-154-7473
  • FRANCECAR FCR-210998
  • ASAM 30-414

RENAULT 600-154-7473

Прокладка выпускного коллектора:

  • RENAULT 8200-191-371
  • FRANCECAR FCR-210-227
  • ESPRA EG-213-719

RENAULT 8200-191-371

Металлические муфты для ремонта:

  • RENAULT 8200-6612-95 (45 мм)
  • BOSAL 265-895 (45 мм)
  • ASAM 65-531
  • FISCHER 224-945

BOSAL 265-895 (45 мм)

Замена выхлопной системы Логан 1

Снятие глушителя Рено Логан 1 поколения выполняется на смотровой яме, только после полного остывания поверхности труб и мотора. Порядок демонтажа:

  1. Выкрутить четыре фиксирующих болта глушителя и выпускного коллектора.
  2. Отключить фишку от датчика кислорода.
  3. Снять резиновые подушки с кронштейнов, после чего аккуратно опустить резонатор на землю для ремонта.

Замена средней части

Для замены средней части выхлопной системы Рено Логан 1 поколения понадобится подготовить болгарку, сварочный аппарат или хомуты. После демонтажа контура отработавших газов выполняются следующие операции:

    Снимается крепёжный хомут основного резонатора к оставшейся части контура отработавших газов Renault Logan 1.

Снимаем хомут

  • Болгаркой вырезается средняя часть (между катализатором и основным глушителем). Ориентируйтесь на размеры новой детали.
  • При наличии сварочного аппарата выполняется сварное соединение нового участка трубы. Если сварки нет, то закрепить средний элемент можно хомутами для выхлопной системы. Предварительно рекомендуется нанести на них специальную смазку (керамическую). При этом новый участок одевается на обрезанный элемент трубы. Выполняется стяжка хомутов.
  • Независимо от выбранного способа по установке новой средней части, рекомендуется сразу поменять резиновые подушки. Для этого можно воспользоваться запасными устройствами фирмы Fischer с артикулом 223-935.

    Меняем основной глушитель

    Замена старого основного глушителя Renault Logan 1 поколения выполняется так:

    1. После демонтажа выхлопного контура, следует ослабить хомуты крепления резонатора и средней части. Или отрезать болгаркой с учетом размеров новой запчасти.
    2. Остаётся установить новую запасную часть при помощи сварки или хомута.

    Если не производился полный демонтаж выхлопного контура для ремонта, то глушитель меняется отдельно. Также предварительно ослабляется соединительный хомут. Затем выводятся из зацепления с кронштейнами резиновые подушки.

    Заключение

    Процедура замены глушителя или иного элемента выхлопной системы Рено Логан 1 поколения не сложна.

    Видео

    Ремонт и замена глушителя на «Рено Логан»

    Автомобили семейства «Логан» появились на отечественном рынке в 2004 году и быстро завоевали любовь водителей. Они просты в обслуживании и неприхотливы в эксплуатации. К тому же, большинство ремонтных работ владелец «Рено» может выполнить самостоятельно. Это касается и вопросов снятия, ремонта и замены глушителя. Тонкостенные глушители не выдерживают многолетней эксплуатации в режиме зима — лето, а потому собственнику периодически приходится проводить ряд работ для восстановления функций системы выхлопов.

    Как определить неисправность глушителя на «Рено Логан»

    Строение выхлопной системы на автомобилях «Рено Логан» в точности такое же, как и на любых других транспортных средствах эконом-класса. Все компоненты системы призваны выводить отработанные газы из выпускного коллектора и понижать их шум в процессе отвода.

    При этом глушитель быстро подвергается коррозии и разгерметизации, потому что как раз на него и приходится основное воздействие пульсации газов и горячих потоков. Водитель должен уметь определять работоспособность «глушака», так как от этого зависит безопасность езды на машине. Определить неисправность глушителя очень просто — с этой задачей справится даже человек, который только вчера сел за руль машины.

    Трубка призвана выводить все отработанные газы за пределы кузова

    Порядок диагностирования неисправностей

    Прежде всего, рекомендуется загнать «Рено Логан» на смотровую яму или эстакаду либо использовать подъёмник. Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат. Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя:

    1. Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.
    2. Осмотреть стыковые соединения — нет ли утечки газов.
    3. Пошатать глушитель рукой — он не должен сильно отходить со своей оси.
    4. Проверить надёжность всех креплений — болтов, гаек, кронштейнов и резиновых подвесок.

    При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу

    Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии. Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. Отработанные газы не имеют цвета и запаха, однако из-за разгерметизации глушителя приобретают специфический аромат, который может почувствовать человек.

    Ремонт «глушака» на «Логане»

    Перед ремонтом надо убедиться в том, что он целесообразен. Порой водители пытаются спасти полностью прогнившие глушители, когда как сварка больших локаций прогара или коррозии не способна восстановить работоспособность трубы.

    Ремонтируем кронштейн

    Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно. При этом необходимо соблюдать те же размеры и места сварки, что были и прежде, ведь от того, насколько правильно будет приварен кронштейн, будет зависеть и работоспособность глушителя.

    Однако не все водители имеют опыт работы со сварочным аппаратом. Поэтому в гаражных условиях проще отремонтировать кронштейн другим способом. Независимо от того, отлетело крепление полностью или отвалился какой-либо его элемент, можно вырезать болгаркой остатки старого кронштейна и на его место поставить железный хомутик. Он отлично будет выполнять функции прежнего крепления, при этом обойдётся в несколько раз дешевле сварочных работ. Однако необходимо будет периодически проверять состояние хомута, чтобы своевременно менять его на новый.

    Самый простой способ ремонта кронштейна — это заменить его на металлические хомуты

    Его (кронштейн) можно было просто сваркой подварить или посадить просто на железный хомут (20 руб. — простой винтовой хомут) — так несколько раз делали… Проблема пропадала…

    Кубик

    http://www.logan-club.ru/forum/viewtopic.php?f=15&t=20985

    Сколько стоит поменять прокладку

    На автомобилях «Рено Логан» одним из уязвимых мест выхлопной системы считается прокладка между выпускным коллектором и приёмной трубой. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема кроется именно в прогорании прокладки. В такой ситуации необходимо срочно заменить её. Цена вопроса: при самостоятельном ремонте до 500 руб., в автосервисе 2500–3000 руб. Вывод очевиден.

    Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя

    Рекомендуется сразу же приступить к замене этого элемента:

    1. Загнать авто на смотровую яму.
    2. Очистить от грязи место стыка между коллектором и трубой — так проще будет работать.
    3. Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между собой.
    4. Отвести приёмную трубу в сторону.
    5. С трубы коллектора снять прогоревшую прокладку, вытереть места стыка чистой тканью.
    6. После этого наложить новую прокладку на отверстие коллектора и подсоединить к нему приёмную трубу двумя болтами.
    7. Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку.

    Как заменить глушитель на «Рено Логан»

    Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

    • итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
    • глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
    • оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

    Критерии подбора глушителя для автомобиля Рено упираются только в финансовые возможности владельца: чем больше денег, тем более качественное изделие можно купить.

    Подготовка инструментов для работы

    Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

    Видео: замена глушителя целиком

    Демонтаж глушителя своими руками

    После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

    Любые работы с элементами выхлопной системы проводятся только после полного остывания труб и мотора.

    Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

    1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
    2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
    3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.
    Читать еще:  ЗАЗ Chance Серый метеор › Бортжурнал › Печка не греет, машина долго выходит на рабочую температуру

    Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

    Старый и новый глушители от «Рено Логан» — разница очевидна

    Как установить «глушак» на «Логан»

    Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

    Установка труб выхлопной системы производится в обратном порядке:

    1. Сначала глушитель подтягивается под кузов автомобиля.
    2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
    3. К коллектору подключается разъём датчика кислорода.
    4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

    Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

    Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

    4.5.1. Renault Logan. Система выпуска отработавших газов. Ремонт системы выпуска отработавших газов

    ЗАМЕНА ПОДУШКИ ПОДВЕСКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

    При повреждении резиновых подушек подвески системы выпуска, во время движения автомобиля или при пуске двигателя могут прослушиваться стуки под днищем автомобиля из-за касания деталей системы о кузов. Подушки могут быть порваны, потерять эластичность, иметь трещины и надрывы.
    Все три подушки имеют одинаковую конструкцию и способ крепления, поэтому замена подушек показана на примере одной, остальные заменяются аналогично.
    Для снятия подушки вводим стержень отвертки в отверстие подушки, в которое вставлен кронштейн трубы. Отжав отверткой подушку от кронштейна, впрыскиваем в отверстие подушки легкопроникающую жидкость типа WD-40. Такую же операцию проделываем с другим отверстием подушки, в которое входит кронштейн кузова.

    Поочередно стягиваем подушку с обоих кронштейнов. Если подушка подлежит замене, ее также можно снять с кронштейнов, разрезав ножом. Перед тем как установить новую подушку, очищаем оба кронштейна, смачиваем их мыльным раствором…

    …и надеваем подушку сначала на кронштейн кузова и затем на кронштейн трубы

    СНЯТИЕ СИСТЕМЫ ОТРАБОТАВШИХ ГАЗОВ Снятие системы выпуска отработавших газов

    Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.
    При необходимости элементы системы выпуска, сваренные в единое целое, можно демонтировать не прибегая к разрезанию их на части.
    Чтобы извлечь основной глушитель из пространства между кузовом и балкой задней подвески, вывешиваем заднюю часть автомобиля и снимаем левую пружину задней подвески (см. «Снятие пружины»).
    Снимаем поочередно три резиновые подушки подвески системы выпуска с кронштейнов кузова или кронштейнов системы выпуска (см. «Замена подушки подвески системы выпуска отработавших газов»).

    Головкой «на 10» с удлинителем отворачиваем гайку крепления фланца приемной трубы к фланцу выпускного коллектора…

    …и снимаем пружину.
    Аналогично отворачиваем гайку и снимаем пружину с другой шпильки выпускного коллектора. Сдвигаем прижимную пластину вниз по приемной трубе. Отжимая вниз левую часть балки зад ней подвески, продвигаем систему выпуска вперед (по ходу движения автомобиля), контролируя, чтобы кронштейн подвески глушителя не упирался в элементы кузова и не цеплялся за трос привода стояночного тормоза и за жгут проводов датчика АБС (при наличии).
    Перед установкой выпускной системы проверяем состояние уплотнительного кольца шарового шарнира в соединении фланцев приемной трубы и выпускного коллектора.

    Снимаем с фланца выпускного коллектора уплотнительное кольцо.
    При трещинах кольца и повреждении уплотняющей сферической поверхности заменяем кольцо новым.
    Устанавливаем систему выпуска в обратной последовательности.

    ЗАМЕНА ЭЛЕМЕНТОВ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

    Замену деталей системы выпуска отработавших газов выполняем в случаях их прогара, сквозной коррозии, больших механических повреждений или при выходе из строя каталитического нейтрализатора.
    Поскольку конструкция системы выпуска неразборная (за исключением соединения выпускного коллектора с приемной трубой), то для замены отдельного ее элемента необходимо вырезать из трубопровода системы заменяемую деталь. В запасные части отдельно поставляются дополнительный и основной глушители, а также каталитический нейтрализатор с приемной трубой. Для соединения деталей необходимо также приобрести один или два (при замене дополнительного глушителя) специальных хомута.
    Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.
    Перед заменой приемной трубы с каталитическим нейтрализатором или дополнительного глушителя отмечаем на трубе, соединяющей нейтрализатор и дополнительный глушитель, место разреза. Для этого делим пополам расстояние (которое составляет 80мм) между двумя метками, расположенными на трубе (рядом с кронштейном демпфера системы)…

    …и отмечаем (мелом или маркером) место резки.
    Отрезной машинкой разрезаем трубу по нанесенной метке.
    Во избежание пожара проследите, чтобы в зоне разлета искр не находились легковоспламеняющиеся вещества!
    После разрезания трубы можно заменить приемную трубу с каталитическим нейтрализатором. Для этого отсоединяем приемную трубу от выпускного коллектора (см. «Снятие системы выпуска отработавших газов») и снимаем приемную трубу с каталитическим нейтрализатором.
    Установив новую приемную трубу с нейтрализатором, соединяем трубы между нейтрализатором и дополнительным глушителем специальным хомутом (требуется хомут под трубу диаметром 45 мм).
    Для замены дополнительного или основного глушителя необходимо разрезать трубу, соединяющую их. Для этого проводим мелом или маркером линию посередине между двумя метками на трубе, соединяющей глушители (в зоне левой пружины задней подвески автомобиля). Ножовкой по металлу разрезаем трубу по нанесенной метке.
    Для исключения возможности воспламенения паров топлива не используйте отрезную машинку, поскольку это место разреза расположено близко к топливному баку и трубкам системы питания.
    Затем при замене основного глушителя вынимаем кронштейн глушителя из резиновой подушки (см. «Замена подушки подвески системы выпуска отработавших газов») и снимаем глушитель.
    При замене дополнительного глушителя разрезаем также трубу, соединяющую глушитель и каталитический нейтрализатор (см. выше), и снимаем дополнительный глушитель, вынув кронштейн его трубы из резиновой подушки.
    При установке нового основного или дополнительного глушителя в месте соединения их труб применяем специальный хомут (под трубу диаметром 40 мм).
    Если на трубе нового дополнительного глушителя демпфер не установлен, то его необходимо переставить с трубы старого глушителя. Для этого головкой на «10» отворачиваем два болта крепления демпфера к кронштейну трубы глушителя и снимаем демпфер.
    Устанавливаем демпфер в обратной последовательности.

    Выпускные трубопроводы и глушители Renault Logan с 2007 года

    Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
    регулировка клапанов Renault Logan , система впуска двигателя Renault Logan , система выпуска газов Renault Logan , система выпуска Renault Logan , система впуска Renault Logan , регулировка клапанов Renault Sandero , система впуска двигателя Renault Sandero , система выпуска газов Renault Sandero , система выпуска Renault Sandero , система впуска Renault Sandero , регулировка клапанов Renault Logan MCV , система впуска двигателя Renault Logan MCV , система выпуска газов Renault Logan MCV , система выпуска Renault Logan MCV , система впуска Renault Logan MCV , регулировка клапанов Renault Logan VAN , система впуска двигателя Renault Logan VAN , система выпуска газов Renault Logan VAN , система выпуска Renault Logan VAN , система впуска Renault Logan VAN , регулировка клапанов Dacia Logan VAN , система впуска двигателя Dacia Logan VAN , система выпуска газов Dacia Logan VAN , система выпуска Dacia Logan VAN , система впуска Dacia Logan VAN , регулировка клапанов Dacia Logan MCV , система впуска двигателя Dacia Logan MCV , система выпуска газов Dacia Logan MCV , система выпуска Dacia Logan MCV , система впуска Dacia Logan MCV , регулировка клапанов Dacia Logan , система впуска двигателя Dacia Logan , система выпуска газов Dacia Logan , система выпуска Dacia Logan , система впуска Dacia Logan , регулировка клапанов Dacia Sandero , система впуска двигателя Dacia Sandero , система выпуска газов Dacia Sandero , система выпуска Dacia Sandero , система впуска Dacia Sandero

    4. Выпускные трубопроводы и глушители

    Выпускной трубопровод (K7J или K7M)

    1. Зона резки 1
    2. Зона резки 2

    Выпускной трубопровод (K9K)

    1. Зона резки 1
    2. Зона резки 2

    Детали и материалы для ремонта

    Детали, подлежащие обязательной замене:

    • муфта выпускного трубопровода (если она есть);
    • прокладка или уплотнительное кольцо соединения каталитического нейтрализатора или предварительного каталитического нейтрализатора с остальной частью выпускного трубопровода;
    • хомут или хомуты выпускного трубопровода (если они есть).
    • герметик для системы выпуска отработавших газов;
    • средство для очистки поверхностей;
    • круги для матирования поверхности.

    Указания, подлежащие к выполнению

    • Не следует останавливать автомобиль с работающим двигателем в местах, где имеются горючие материалы (сухая трава, опавшие листья), которые могут воспламениться при контакте с горячей выпускной системой.
    • Внутри каталитических нейтрализаторов находятся керамические волокна; они заключены в закрытую емкость, из которой они высыпаться не могут. Запрещается проделывать отверстия или разрезать каталитические нейтрализаторы.

    1 — При снятии и установке каталитического нейтрализатора или предварительного каталитического нейтрализатора, они не должны подвергаться механическим ударам, которые могут привести к их разрушению.

    2 — Система выпуска отработавших газов полностью изготовлена из нержавеющей стали.

    3 — Проследить, чтобы фланцевое соединения каталитического нейтрализатора или предварительного каталитического нейтрализатора с остальной частью выпускного трубопровода было совершенно герметичным.

    • зачистить привалочные поверхности соединения «кругами для матирования поверхностей»,
    • обезжирить привалочные поверхности соединения «средством для очистки поверхностей» и чистой ветошью,
    • обязательно заменить прокладку или уплотнительное кольцо соединения.

    Особенности цельного выпускного трубопровода

    Разрезка цельного выпускного трубопровода

    Выпускные трубопроводы выполнены«цельными».

    Для замены отдельных частей выпускного трубопровода, необходима его разрезка.

    Для этого необходимо:

    • правильно обозначить зону разрезки, как объяснено ниже,
    • правильно использовать режущий инструмент (Mot. 1199-01),
    • правильно установить муфту выпускного трубопровода.

    Обозначение зоны разрезки выпускного трубопровода

    Зона разрезки обозначена двумя метками, имеющимися на выпускном трубопроводе.

    Пример зоны разрезки

    Перед разрезкой выпускного трубопровода необходимо наметить середину (D) между двумя метками (P1) и (P2) .

    Расстояние между двумя метками на трубе выпускного трубопровода составляет (X1): 80 мм.

    Использование приспособления Mot. 1199-01

    Установить приспособление (Mot. 1199-01) (1) на трубу выпускного трубопровода. Затянуть до приведения в соприкосновение приспособления с трубой два винта, так, чтобы резец слегка прижимался к трубе. Поворачивать резец с помощью рукоятки, прижимая его к трубе (как показано на рисунке выше). По мере выполнения операции подтягивать оба винта приспособления до завершения резки.

    Во избежание деформации трубы не затягивать слишком сильно винты приспособления.

    После разрезки трубы удалить напильником заусенцы на части выпускного трубопровода, которая будет повторно использоваться на автомобиле.

    Установка муфты выпускного трубопровода

    Прежняя муфта выпускного трубопровода повторному использованию не подлежит.

    Муфта выпускного трубопровода с 1 стяжным болтом

    Муфта выпускного трубопровода с 2 стяжными болтами

    Надеть муфту на часть выпускной трубы, установленную на автомобиле.

    Выставить выпускной трубопровод до соприкосновения с выступами (2) внутри ремонтной муфты.

    Слегка подтянуть стяжной болт или болты муфты выпускного трубопровода (в зависимости от модели).

    Установить на автомобиль вторую часть выпускного трубопровода, вставив его в муфту выпускного трубопровода.

    При необходимости, использовать гидравлический домкрат для поднятия и у держания тяжелых и крупногабаритных частей выпускного трубопровода.

    Вставить вторую часть выпускного трубопровода до соприкосновения с выступами внутри муфты выпускного трубопровода.

    Проверить выравнивание меток зоны резки (3) (если они есть).

    Ориентировать муфту так, чтобы исключить соприкосновение ее стяжного болта или болтов с теплозащитными экранами.

    Затянуть требуемым моментом:

    • гайку муфты выпускного трубопровода с одним стяжным болтом (25 Н·м) (если она есть),
    • гайки муфты выпускного трубопровода с двумя стяжными болтами (21 Н·м) (если она есть).

    Проверить и исправить в случае необходимости:

    • отсутствие соприкосновения под кузовом выпускного трубопровода с тепловыми экранами,
    • наличие и надежность крепления всех тепловых экранов.

    Поврежденный тепловой экран подлежит обязательной замене.

    Убедиться в отсутствии утечек. При необходимости устраните утечку.

    В случае утечки газов через «Муфты выпускного трубопровода с 1 стяжным болтом», нанести «Герметик для систем выпуска отработавших газов» на муфту.

    Если не удается устранить утечку с помощью герметика:

    • снять и заменить использованную муфту выпускного трубопровода,
    • проверить состояние труб выпускного трубопровода (состояние поверхностей труб, наличие заусенцев в зоне разрезки, деформация труб),
    • снова установить муфту выпускного трубопровода, следуя приведенным выше указаниям.

    Снятие и установка основного глушителя (K7J или K7M)

    1. Установить автомобиль на двухстоечный подъемник.

    2. Разрезать выпускной трубопровод с помощью приспособления (Mot. 1199-01) посередине зоны разреза (1).

    3. Снять основной глушитель.

    • основной глушитель,
    • муфту.

    5. Затянуть муфту, разгрузив выпускной трубопровод, чтобы выровнять его.

    6. Затянуть требуемым моментом гайку муфты выпускного трубопровода (25 Н·м), выравнивая выпускной трубопровод для обеспечения его прямолинейности (для K9K).

    7. Установка производится в порядке, обратном снятию.

    8. Убедиться в наличии и надежном креплении всех тепловых экранов выпускной системы.

    Снятие и установка дополнительного глушителя (K7J или K7M)

    1. Установить автомобиль на двухстоечный подъемник.

    2. Разрезать выпускной трубопровод с помощью приспособления (Mot. 1199-01) посередине зоны разреза (1).

    3. Разрезать выпускной трубопровод с помощью приспособления (Mot. 1199-01) посередине зоны разреза (2).

    4. Снять дополнительный глушитель.

    • дополнительный глушитель,
    • муфту.

    6. Затянуть муфты, разгрузив выпускной трубопровод, чтобы выровнять его.

    7. Установка производится в порядке, обратном снятию.

    Снятие и установка промежуточной трубы (K9K)

    1. Установить автомобиль на двухстоечный подъемник.

    • болт (1) крепления упора промежуточной трубы впускного трубопровода,
    • упор (2).

    3. Сохранить упор.

    4. Разрезать выпускной трубопровод с помощью приспособления (Mot. 1199-01) посередине зон разреза (3).

    5. Снять промежуточную трубу выпускного трубопровода.

    • промежуточную трубу,
    • муфты.
    • Болт со стяжной гайкой муфты должен располагаться вертикально, гайкой вниз, чтобы избежать соприкосновения с кузовом;
    • новая деталь должна располагаться так, чтобы метки зоны разреза были на одной линии;
    • метки должны располагаться с обеих сторон муфты;
    • не используйте бывшую в употреблении муфту.

    7. Затянуть требуемым моментом болты муфт выпускного трубопровода (25 Н·м).

    8. Установить упор промежуточной трубы.

    9. Убедиться в наличии и надежном креплении всех тепловых экранов выпускной системы.

    10. Убедиться, что выпускной трубопровод не соприкасается с днищем кузова.

    При покупке книги в PDF

    1. Вы сможете скачать книгу сразу же после оплаты.

    2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

    1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

    2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

    3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

    4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
