Система охлаждения ваз 2110 16 клапанов

Система охлаждения ваз 2110 16 клапанов инжектор

Конструктивные особенности

Вообще, работа стандартной системы основана на данных, которые дает датчик температуры. Схематически она состоит из следующих элементов:

  • Радиатор. Там содержится охлаждающая жидкость. В зимнее время радиатор работает еще и как отопительный прибор.
  • Множество шлангов отводящих и подводящих охлаждающую жидкость.
  • Датчик температуры, уровня жидкости вентилятора.
  • Расширительный и радиаторный бачки.
  • Кожух.
  • Ремень.
  • Жидкостная и пусковая камеры.

Также особо стоит отметить в системе охлаждения ВАЗ 2110 еще два шланга, один подходит к дроссельному патрубку, а другой служит для отвода жидкости.

В самом дроссельном патрубке к тому же имеется жидкостный датчик, который следит за температурой и уровнем тосола. Примечательно, что в самых последних моделях двигателя десятки датчик температуры помещен в специальный литой алюминиевый корпус, а емкость расширительного бачка значительно увеличена.

Как промыть систему охлаждения ВАЗ 2110

Для продления срока службы системы охлаждения ее периодически необходимо очищать. Это достигается методом промывки. Частота процесса напрямую зависит от условий эксплуатации, состояния силового агрегата, компонентов системы охлаждения.

Для промывки системы используют или дистиллированную воду, или соду с уксусом, или специализированные промывочные средства очистки.

С использованием воды система очищается следующим образом:

  • сливается охлаждающая жидкость;
  • заливается дистиллированная вода (полный объем системы охлаждения ВАЗ 2110 – 7.8 л);
  • запускается двигатель и работает в течение 10–15 минут, без нагрузки, на холостых оборотах;
  • двигатель глушится, сливается вода;
  • при необходимости процедура повторяется до момента слива чистой воды.

Способ прост в исполнении, но малоэффективен. Вода неспособна удалить сильные отложения загрязнений и накипи.

Очистка системы при помощи соды, молочной кислоты и уксуса более действенна, но представляет определенные сложности. Смесь необходимо приготовить в определенной пропорции и залить в систему. Двигатель должен простоять с ней около 7-8 часов, при этом мотор нужно заводить несколько раз на непродолжительное время. Далее слить раствор и промыть систему дистиллированной водой вышеописанным способом.

Промывка системы с применением специализированных средств является самым эффективным способом, но и самым затратным со стороны финансов. Существует множество разных промывочных жидкостей на авторынке, и принцип процесса сводится к аналогичному методу с использованием дистиллированной воды.

Принцип работы системы охлаждения

Теперь, когда с устройством системы все понятно можно поговорить и о том, как она работает на практике.

Материал в тему:

— Система охлаждения на ВАЗ 2110: принцип работы и характерные неисправности

Первое, что следует знать любому водителя — никаких настроек в работе системы не предусмотрено – циркуляция является принудительной и происходит безостановочно. Заливку охлаждающей жидкости следует производить в расширительный бачок и всегда следить за ее уровнем, в случае необходимости добавлять жидкость.

Вообще, в системах охлаждения российских автомобилей является тосол – это смесь воды с этиленгликолем или еще некоторыми присадками. Замерзает такая жидкость только при экстремально низких температурах и ей не страшны даже самые лютые сибирские морозы.

Чтобы полностью наполнить систему охлаждения десятки потребуется почти 8 литров тосола. В дальнейшем жидкость нужно будет только доливать и изредка не чаще чем каждые 75 тысяч километров пробега в профилактических целях производить ее полную замену.

Если же говорить именно о том, как работает система, то весь процесс можно для простоты восприятия поделить на несколько этапов:

  • Изначально движение жидкости по всей системе обеспечивается в результате работы центробежного насоса. Он расположен в блоке цилиндров и приходит в действие от ремня ГРМ.
  • Во время циркуляции по системе жидкость от соприкосновения с раскаленными узлами двигателя нагревается. Тут в работу и включается датчик температуры. До тех пор, пока температура жидкости приемлема она двигается по малому кругу. Когда тосол нагревается уже слишком сильно, циркуляция для обеспечения большего охлаждения переходит на большой круг. То есть фактически, когда открыть дорогу на большой круг решает именно датчик температуры, который путем открытия перепускного клапана может менять направление жидкости.

Обычно перепускной клапан открывается при температуре выше 85 градусов. В это момент из блока цилиндров жидкость попадает в радиатор и начинает обогревать салон машины. В этот момент жидкость еще циркулирует одновременно по малому и большому кругу.

А вот когда тосол разогревается до 102 градусов – жидкость переходит на циркуляцию только по большому кругу. Таким образом, поток воздуха извне и обеспечивает ее охлаждение.

Если же поток воздуха не справляется с охлаждением системы. Датчик температуры дает команду специальному охлаждающему вентилятору, и он тоже включается в работу. Однако если недостаточно даже этого и жидкость в результате сильно нагрева согласно всем законам физики начинает разогреваться – систему спасает расширительный бачок. Излишки жидкости возвращаются в него, а в случае необходимости через специальный клапан направляются обратно в систему. Кстати, именно в этом бачке и следует контролировать уровень жидкости в системе. В случае резкого уменьшения ее объем следует проверить радиатор и трубки на герметичность.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

  1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
  2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
  3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
  4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
  5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

Статья в тему: Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

Основные неисправности системы охлаждения

Раз уж разговор зашел об уменьшении жидкости в системе имеет смысл упомянуть и о других неисправностях связанных с ее работой. Беспокоиться имеет смысл если вы заметите следующие признаки:

  • Жидкость повышается до очень высоких температур, вплоть до того, что радиатор может закипеть.
  • Наоборот, низкая температура тосола – в салоне в результате этого зимой будет очень холодно, система отопления в этом случае фактически будет бездействовать.
  • Насос, охлаждающий инжектор работает очень шумно.

Любая из этих проблем требует срочного вмешательства и устранения. Самостоятельно можно произвести следующие манипуляции. Первым делом проверьте уровень жидкости. Обычно корень всех вышеперечисленных проблем заключается в негерметичности системы, к примеру, это могут быть пробитые шланги или повреждение соединительных деталей, старые прокладки, ну и, наконец, протекающий сальник водяного насоса.

Проверять систему охлаждения имеет смысл на полностью остывшем двигателе. Желательно через несколько часов после полной остановки двигателя. Иначе диагностические мероприятия могут закончиться сильными ожогами. Для проверки потребуется заехать на яму, после чего вооружившись мощным фонариком или светильником можно начинать осмотр. Детали, на которых будут капли или подтеки жидкости, скорее всего, и дают течь. Однако очень важно, что осмотр производился на чистом двигателе, чтобы не спутать обычную дорожную грязь с неисправностями. Особое внимание, кстати, заслуживает датчик температуры – обязательно осмотрите его на наличие внешних повреждений, пусть даже и в профилактических целях.

Если вам удастся самостоятельно найти такие детали или поврежденный датчик – смело меняйте. После чего осмотрите вентилятор на наличие накипи и загрязнений, возможно, причина проблем в его некорректной работе.

Если же видимых повреждений нет, а проблема сохраняется не стоит самостоятельно разбирать систему охлаждения, лучше доверить ремонт квалифицированным автомеханикам, которые наверняка все сделают качественно.

Как работает СО


Схема СО

  1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
  2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
  3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
  4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
  5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
  6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
  7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
  8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
  9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя: Отопитель для прогрева салона;
  10. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
  11. Подогрев блока дроссельного узла;
  12. Впускной коллектор.
  • Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

    Статья в тему: Какие рулевые наконечники лучше выбрать для ВАЗ 2110

    Меры профилактики

    Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

    1. Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
    2. Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
    3. Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
    4. Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

    Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей.

    Система охлаждения на ваз 2110, 8 и 16 клапанов, принцип работы, основные неисправности

    Система охлаждения на ВАЗ 2110 инжектор (8 и 16 клапанов)

    Эффективно функционирующая система охлаждения на ВАЗ 2110 позволяет двигателю работать в оптимальном режиме, ни перегружаться, ни перегреваться. Но если наблюдается рост температуры мотора, тогда с системой охлаждения (СО) что-то произошло. Задача автовладельца — сделать все возможное для снижения нагрева.

    Примечательно, что недогрев и перегрев опасны для мотора в равной степени. Дабы разобраться в особенностях ремонта СО, для начала следует узнать принцип ее работы.

    Как работает СО

    • На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
    • Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
    • Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
    • При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
    • За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
    • От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
    • При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
    • С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
    • При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
    1. Отопитель для прогрева салона;
    2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
    3. Подогрев блока дроссельного узла;
    4. Впускной коллектор.
    • Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

    Характерные неисправности

    Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

    Определить их можно по характерным признакам.

    1. Пропадает охлаждающая жидкость из системы.
    2. Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
    3. Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
    4. Датчик на панели приборов достиг крайней красной зоны.
    5. Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

    Как исправить проблемы

    Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

    • Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
    • Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
    • При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
    • Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
    • Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

    Меры профилактики

    Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

    1. Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
    2. Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
    3. Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
    4. Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

    Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Roman-Jan › Blog › 07 СОД ВАЗ 2110 1.6 16 кл. — Модернизация системы охлаждения №1

    Надоело мерзнуть в авто по типу «Когда на улице тепло, тогда и в машине тепло».Температура по трассе держалась стабильно 80-82°, спереди всё закрыто, а всё равно холодно, термостат видимо рано открывается и полностью переходит на большой круг.Можно нагреть и до включения вентилятора, но для этого надо либо застрять либо долго стоять…

    Существует несколько путей решения данной проблемы как говорят в интернете и на драйве:
    1.Альтернативная схема подключения в СОД, самый простой и легкий на мой взгляд способ, просто меняем местами шланги и всё (в нашем случае приходится наращивать, надо примерно 30-40см шланга ⌀18)
    2.Установка 6-дырочного термостата, у нас итак такой стоит не помогает(
    3.Замена вставки термостата на открытие 92°, но такую надо ещё поискать
    4.Замена самого термоэлемента или его доработка до 92°, процесс долгий и нудный с кипячением и проверкой открытия
    5.Установка термостата с Гранты, но тут тож 2 пути либо заводской и потом менять термоэлемент на 92° ил сразу купить готовый «Luzar» на 92° по цене примерно одно и то же.Это самая затратная переделка, но и самая лучшая, как все отзываются

    Менял я в сборе когда-то свой термостат, чтобы добиться потепления в салоне (температура держалась 70°, ещё и печка барахлила), поставил марки «Luzar» же на 85°.Греться стало получше, но когда доходит ло 90-95°, то тогда Ташкент в машине.

    Читать еще:  Как заменить свечи зажигания своими руками

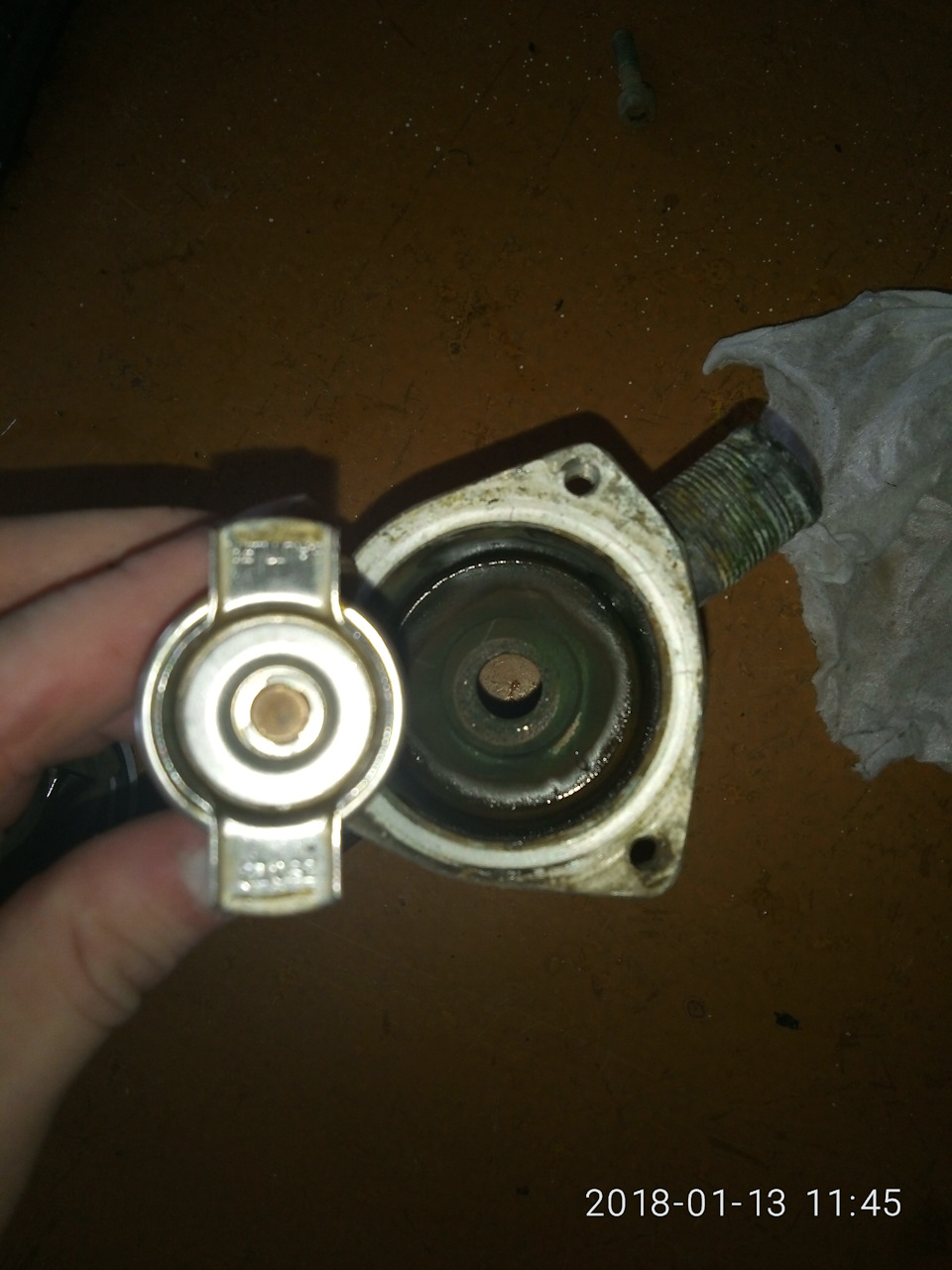

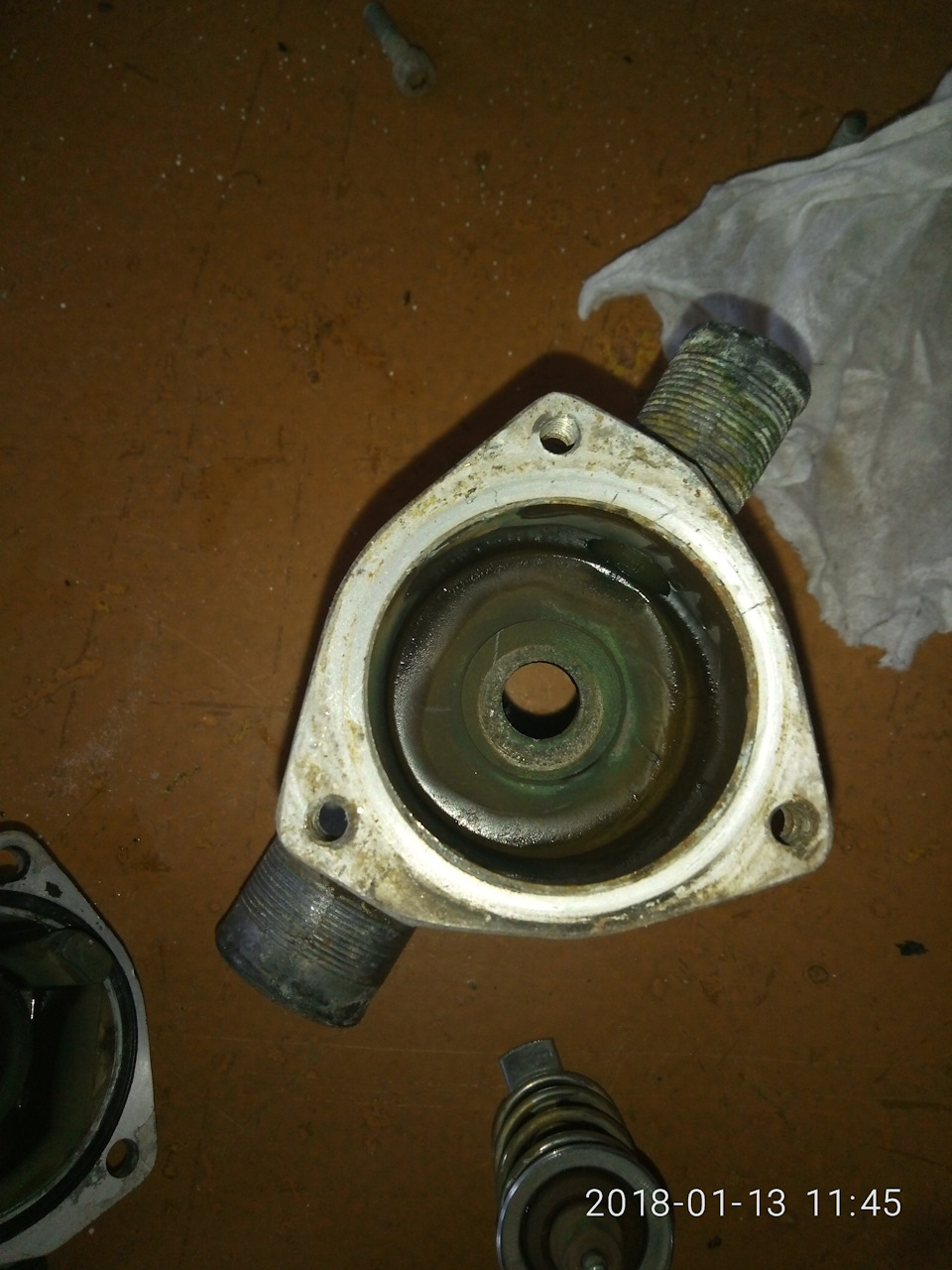

    Посмотрев на конструкцию старого термостата до меня доходит следующие факты и недостатки:
    1.В радиатор у нас охлаждающая жидкость поступает всегда!Зачем не понимаю, это ж лишние траты самой теплой жидкости полученной от двигателя!

    2.Попутно помпа гонит ОЖ по остальным щелям-на дроссель, на радиатор и наконец на печку, ещё выход через байпас есть-это и есть так называемый «МАЛЫЙ КРУГ».Он из себя представляет примерно такое движения:
    >расширительный бачок>саксофон>помпа>ГБЦ+рубашка охлаждения->ТЕРМОСТАТ=(верхний шланг радиатора+радиатор+нижний шланг радиатора до вставки на термостате она в положении закрыто у меня до 70° и тут жидкость «стоит»), дроссель+шланги, печка и обратка+их шланги, нагрев ОЖ в шланге и сам расширительный бачок!(что само по себе лишнее), вставка термостата и тут через байпас проходит на саксофон и далее по кругу)

    «БОЛЬШОЙ КРУГ»>почти то же самое, но при этом байпас закрывается и поток жидкости начинает циркулировать по дросселю, печке и радиатору полностью температура двигателя при этом снижается и у меня держится на уровне 82°

    Я пошёл по пути №1 для начала проверить как поведёт себя система с такой переделкой, она заключается в замене местами шланга с расширительного бачка и нижнего шланга «обратки» с печки.Таким образом у нас термоэлемент будет омываться более «остывшей» после обдува вентилятором отопителя жидкостью, значит и температура открытия и двигателя должны вообщем-то подняться, ну что ж пробуем)

    1.Для начала снимаю гофру, фильтр с ДМРВ чтоб ничего не мешалось и видим такую картину

    2.Дальше нужно слить ОЖ, для этого снимаю с дросселя шланг от термостата и ставлю его в канистру, с его перемещением немного тосола сбежало(Слилось примерно 2-3л.Затем откручиваю с термостата шланг от расширительного бачка (хомуты старые все в топку) и убираем его в сторону как возможно чтоб не мешался остальные откручивать

    3.Дальше нужно снять шланг от саксофона к печке и с самой печки, он коротковат поэтому нам и нужен доп.шланг.С саксофона ещё можно снять, благо что набор всегда выручает, маленькая трещётка, удлинитель и головка 7-8 лучшие друзья в таких ситуациях.Снять обивку моторного щита слева…и лично я не смог толком подлезть до хомута, поэтому сначала открутил верхний шланг с радиатора печки, а потом нижний

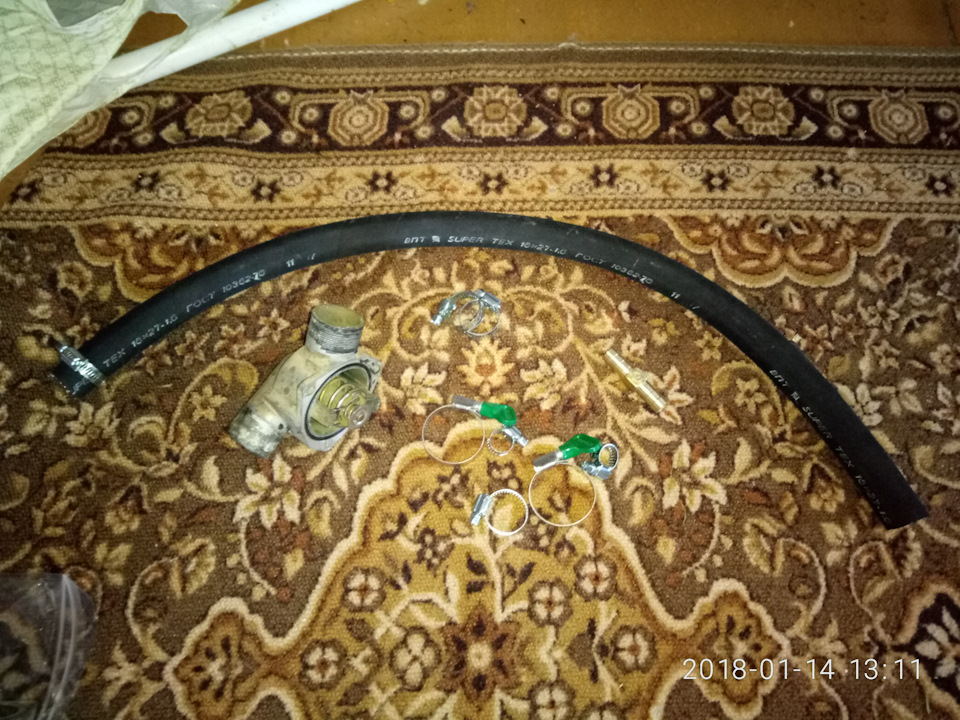

    4.Порыскав в запасах у меня оказался в наличии такой шланг, так что покупной останется прозапас (да и цена на него кусачая почти 200р за 1м брал в магазине «Детали Газ-Газель по ул.Кирова», буду лучше в хозмагах теперь искать или по всяким камазам-уазам-тракторам).Когда покупал бачок видать не стал его ставить, поставил старый.Отрезал по месту и подсоединил на герметик и новые хомуты

    5.Заодно отсоединил шланги с подогрева дроссельной заслонки, тем самым помпе меньше усердий поднимать на такую высоту ОЖ, и тосола теперь чутка меньше в системе

    6.Теперь заливаем слитую ОЖ, заводим и проверяем на подтёки, у меня ОЖ много вылилось когда стал снимать обратку подогрева дросселя с саксофона, да и всё равно не жалко такую грязную жижу((От чего она такая получилась не знаю, видимо когда промывал лимонной кислотой она смыла часть, а потом антифриз до конца всё прочистил, заменой и промывкой займусь уже по теплу, а пока что буду заливать то что дешевле

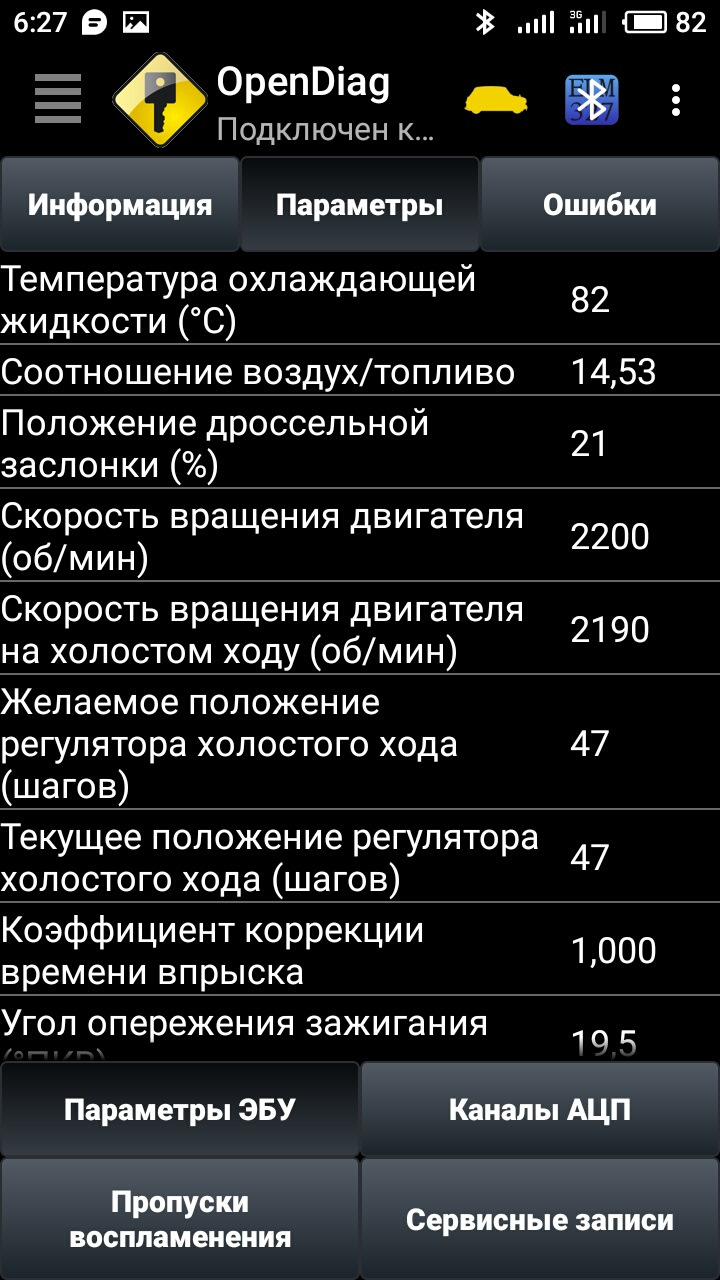

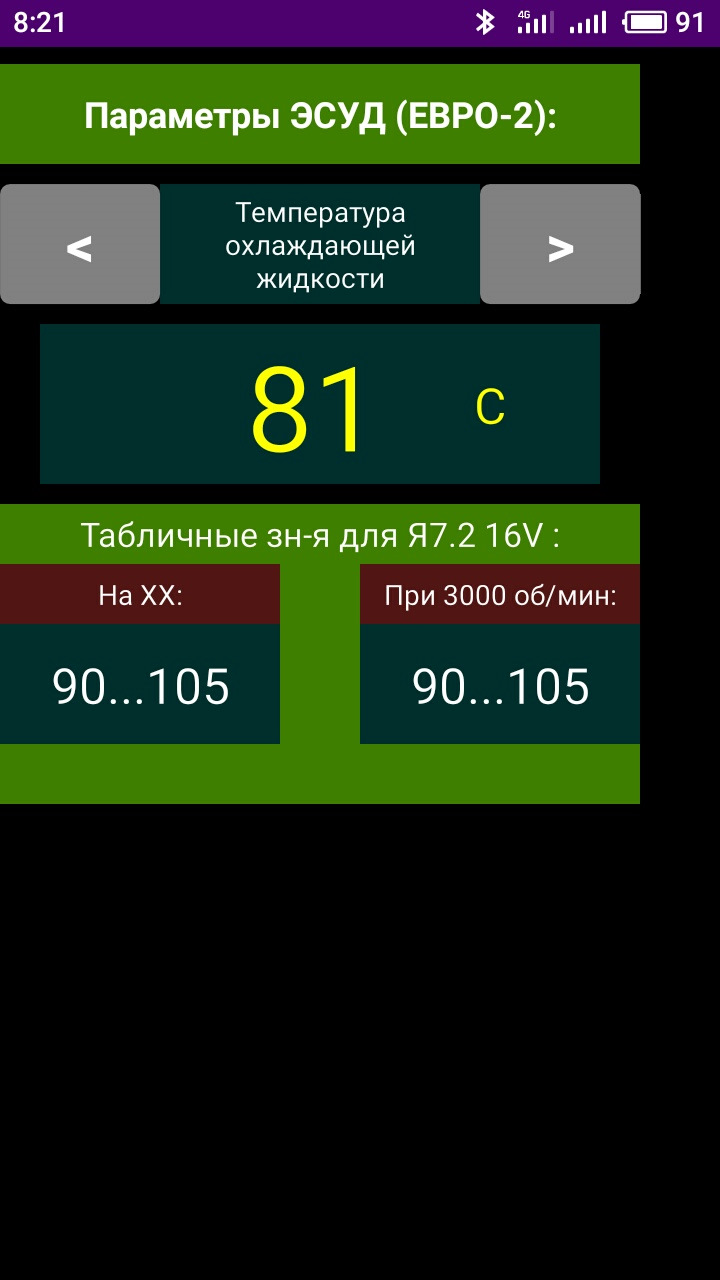

    7.Проверяем на трассе

    ВЫВОД:Доработка существенна, но всё равно тепла мало, надо менять радиатор печки, т.к стоит крафт вроде, ещё в планах переход на грантотермостат, а переж этим ещё поиздеваюсь над родным или ваще поставлю ещё один в верхний патрубок радиатора

    ОТЧЁТ на 01.01.2019:
    1.Промыта система охлаждения+установка вставки термостата LUZAR 92°+радиатор печки ДААЗ
    Термостат+радиатор
    2.Теперь наконец-то жара в салоне, было бы ещё жарче но с корпуса печки затягивает холодом=снова снимать, разбирать и утеплять без щелей нет желания, тепла и так хватает.
    3.Жары удалось добиться благодаря замене и правильной доработке воздуховодов в панели

    Устройство, профилактика и обслуживание системы охлаждения двигателя ВАЗ 2110

    В случае, когда система охлаждения автомобиля исправна — двигатель работает в комфортном режиме, и вся система внутреннего сгорания обеспечивает надежную работу машины во время движения. Если же у ВАЗ 2110 греется двигатель, значит, где-то непорядок, необходимо обеспечить все для того, чтобы температура выровнялась. Перегрев – это так же плохо, как и недогрев. Но чтобы устранить неисправности системы охлаждения, прежде всего, следует знать, как она функционирует.

    Схема устройства системы охлаждения

    Особенности работы

    На ВАЗ 2110 применена жидкостная система охлаждения, имеющая принудительную циркуляцию. Когда двигатель нагревается (оптимальная рабочая температура примерно 90-95°С), возникает избыточное давление, которое обеспечивает выпускной клапан крышки расширительного бачка. Чтобы не возникал перегрев, когда давление доходит примерно до 1,2 -1,4 кгс/см2, клапан открывается. Впускной же начинает функционировать, когда двигатель остывает и его давление относительно атмосферного, падает.

    Если баланс давления по какой-то причине не соблюдается, тогда и возникает перегрев, который грозит двигателю многими дорогостоящими неприятностями.

    Постоянная рабочая температура обеспечивается, а также поддерживается термостатом и электро вентилятором. Датчик, находящийся на головке блока цилиндров, передает блоку управления данные о температуре ОЖ, и уже оттуда поступает команда, на которую быстро реагирует система охлаждения, чтобы устранить перегрев двигателя.Если машина имеет электронный впрыск, на ней также есть дополнительный датчик, сообщающий на ЭБУ, есть ли перегрев мотора.

    Помпа (насос) подает ОЖ, которую распределяет термостат. Когда двигатель только начинает работать, ему необходим подогрев до рабочей температуры. Тогда термостат обеспечивает движение жидкости по малому кругу (без включения циркуляции жидкости через радиатор). Таким образом, в малый круг попадают:

    • отопитель, обеспечивающий подогрев салона;
    • блок подогрева карбюратора (если у вас не ВАЗ инжектор);
    • впускной коллектор;
    • подогрев блока дроссельного узла.

    После того, как состоялся подогрев двигателя до температуры около 90°С, термостат посылает часть жидкости через радиатор, а когда уже датчик показывает, что начинается перегрев, вся ОЖ начинает циркуляцию по большому кругу.

    Проявление неисправностей

    О том, что система охлаждения подводит, могут свидетельствовать рад признаков, среди которых:

    1. Из системы исчезает тосол;
    2. Двигатель долго и плохо прогревается. Если это связано с погодными условиями (мороз, отсутствие гаража), то нужно утеплить двигатель;
    3. Двигатель детонирует. Такая ситуация чаще всего может возникнуть из-за того, что машина, в которой неисправна система охлаждения, долго эксплуатируется без надлежащего ремонта;
    4. Датчик, находящийся на панели приборов, показывает достижение угрожающей температуры ОЖ (стрелка в красной зоне);
    5. Теряется крутящий момент. Это весьма неприятное явление, при котором, чаще всего именно из-за того, что произошел перегрев двигателя, пропускает прокладка головки.

    Ремонт

    Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

    • тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
    • если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
    • если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
    • стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;
    • особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.

    Профилактика

    Исходя из вышесказанного, возьмите за привычку:

    • регулярно проверять уровень ОЖ;
    • использовать только качественную охлаждающую жидкость;
    • никогда не использовать воду, поскольку у нее ниже температура кипения, чем у тосола, к тому же вода способствует быстрейшей коррозии деталей системы охлаждения;
    • обращать внимание на датчик температуры тосола и не доводить до того, чтобы стрелка «посещала» красный сектор.

    Система охлаждения ВАЗ 2110 на 8 и 16 клапанов

    Неисправная на ВАЗ 2110 система охлаждения может оказаться причиной далеко не самых приятных ситуаций. Очутиться на обочине дороге с кипящим и обильно парящим из под капота Тосолом не хочется никому. А ведь для того, чтобы избежать подобного рода последствий, многого от автомобилиста не требуется. А вам хочется знать, как гарантировать надежную работу вашего железного коня?

    Принцип работы системы охлаждения на ВАЗ

    Следить за состоянием системы охлаждения ВАЗ 2110(2112) не так уж и сложно. Для этого нет смысла посещать СТО. Как вам идея самим стать квалифицированным техником-специалистом в области ремонта и обслуживания собственного авто? И этому действительно не так уж и сложно научиться.

    Представьте, пока кто-то учится на чужих ошибках и горьком опыте, вы накопите ценный багаж знаний по теме работы системы охлаждения ВАЗ 2110(2112), читая интернет. Потратив каких-то жалких четверть часа на прочтение статьи, можно получить куда больше информации, чем за годы вождения авто.

    Принцип действия системы охлаждения на автомобилях марки ВАЗ 2110(2112)

    Идея работы охлаждающего контура ДВС предельно проста и подобна для большинства автомобильных марок. На ВАЗ 2110 система охлаждения инжектор несколько отличается от карбюраторной. Но, в целом, различия не настолько критичны, чтобы рассматривать каждую из этих систем отдельно.

    Чтобы понимать, как работает система охлаждения на вашем автомобиле ВАЗ 2110, стоит начать с того, что нормальной считается работа двигателя в температурном режиме от 80 до 90 град. по Цельсию. Таким образом, в первую очередь важен быстрый прогрев с выходом на рабочий режим и дальнейшее поддержание температуры ДВС в заданном диапазоне. Подробнее ниже.

    Для выполнения поставленной задачи система охлаждения ваз 2112(2110) состоит из следующий ключевых компонентов, как:

    • помпы насоса, осуществляющей принудительную циркуляцию ОЖ в системе;
    • радиатора охлаждающей жидкости ВАЗ 2110 и электрического вентилятора, осуществляющего принудительный обдув воздухом и охлаждение радиатора;
    • расширительного бачка, также являющегося важным компонентом правильной работы системы охлаждения ВАЗ 2110;
    • резистивного термодатчика, определяющего температуру охлаждающей жидкости и включающего вентилятор;
    • двухклапанного термостата, управляющий работой малого и большого контура охлаждения. Система охлаждения ваз 2110 инжектор принципиально отличается несколько иной конструкцией термостата.

    Основные компоненты ВАЗ 2110 системы охлаждения

    Охлаждающая жидкость циркулирует изначально по малому контуру в обход радиатора для более быстрого прогрева ДВС и выхода его на рабочий режим. По мере прогрева система охлаждения 2112 ВАЗ благодаря помпе переключается на большой контур охлаждения. Теперь помпа насоса гонит ОЖ от двигателя на радиатор, а термодатчик определяет, когда необходимо обеспечить более интенсивное охлаждение, и управляет работой вентилятора.

    Независимо от степени прогрева двигателя в системе и положения клапанов термостата отдельно работает также отопительный контур с малым радиатором и вентилятором. Температурный режим салона в автомобилях ВАЗ 2110-2112 задается положением воздушной заслонки, охлаждающая жидкость через контур отопления проходит постоянно.

    Система охлаждения ВАЗ 2110 и ее типичные неисправности

    Несмотря на то, что возможных проблем с охлаждением ДВС на ВАЗ 2110 может быть действительно много, все они связаны с надежностью работы ее основных компонентов. Если вы знаете, как работает система охлаждения на автомобилях ВАЗ 2110 и из чего она состоит, — найти и диагностировать проблему будет очень просто. Что именно вы можете обнаружить, мы расскажем чуть ниже.

    Типичные проблемы следующие:

    • подтекания охлаждающей жидкости и недостаточный ее уровень;
    • нет давления в системе охлаждения в следствие выхода из строя помпы насоса;
    • неправильно работает либо не включается вентилятор охлаждения в следствие выхода из строя термодатчика;
    • термостат не работает, в результате чего ОЖ не может циркулировать через большой контур охлаждения, либо постоянно циркулирует через него. В последнем случае двигатель плохо прогревается;
    • загрязнены пластины радиатора.

    Состояние радиатора после 120т. км пробега

    Не забывайте регулярно следить за уровнем охлаждающей жидкости в расширительном бачке под капотом автомобиля, состоянием ремня ГРМ. Внимательно прислушивайтесь к посторонним звукам при работе помпы насоса, рекомендуется менять ОЖ на новую каждые 75 тыс. км. пробега.

    Пользуйтесь режимом самодиагностики, проверяя, нет ли температурных ошибок. Не забывайте чистить радиатор охлаждения и контролируйте его температуру при работающем двигателе (он должен быть горячим). Заботьтесь о своем железном друге и он, в свою очередь, не будет капризничать на дороге.

    ТОСОЛ, вода или антифриз. Зачем нужна охлаждающая жидкость (ОЖ) на ВАЗ 2110

    Безусловно, не будет охлаждающей жидкости — не будет работать и охлаждение. С этим сложно поспорить. Куда интереснее, что можно заливать в расширительный бачок и как часто следует менять ОЖ.

    Расширительный бачок ВАЗ 2110

    Очень популярна среди автомобилистов в качестве охлаждающей жидкости самая обычная вода, отличающаяся высокими теплообменными характеристиками. Обязательно учитывайте, что использовать можно лишь дистиллят. То есть воду, очищенную от щелочных примесей, разъедающих алюминиевый трубопровод.

    Основная проблема воды в том, что она замерзает при низких температурах. Если мы хотим, чтобы система охлаждения ВАЗ 2112 пережила морозы и ее не “порвало” — перед зимой следует все же слить воду и наполнить систему Тосолом.

    ТОСОЛ или Антифриз

    Автомобилисты часто спрашивают, чем отличается Тосол от антифриза. Вопрос несколько некорректен, ведь определение антифриз попросту обобщает всевозможные жидкости, не замерзающие при низких температурах. А Тосол является отечественной торговой маркой ОЖ для автомобилей.


    Купить Тосол можно с температурой замерзания -40 и -65 град. по Цельсию. В первом случае это будет жидкость голубого цвета (Тосол-40), а во втором — красного (Тосол-65). Цвет определяется красителем и нужен лишь для того, чтобы легче различать разные марки ОЖ и ее подтекание под капотом авто.

    Ремонт, устройство, признаки неисправности системы охлаждения ВАЗ 2110

    • Устройство системы охлаждения
    • Основные неисправности и диагностика
    • Замена термостата

    Система охлаждения ВАЗ 2110 напрямую влияет на качество работы силовой установки автомобиля. Ее главная задача – это прогрев мотора до рабочей температуры и охлаждение, когда это необходимо. Неисправности в этой системе появляются редко, но при их обнаружении требуется незамедлительный ремонт. Работа двигателя с дефектами в системе охлаждения двигателя (СОД) приводит к износу всех деталей, как результат, существенно сокращается ресурс силовой установки. В данном материале описана схема работы СОД, основные неисправности и пути их решения. Ремонт лучше доверить специалистам из автосервиса, но если есть опыт в обслуживании авто, то можно попробовать решить проблему самостоятельно.

    Схема работы системы охлаждения в двигателе ВАЗ 2110 с инжектором и карбюратором ничем не отличается. У некоторых читателей может возникнуть вопрос, а откуда вообще инжектор в «десятке». Карбюратор можно поменять на инжектор в специальных мастерских.

    Полезно знать! В двигателе, где установлен карбюратор, нагнетание горючего осуществляется насосом через устройство под названием «жиклер». В силовой установке, где стоит инжектор, горючее впрыскивается в камеру цилиндра под давлением. Особенность инжектора заключается в том, что он управляется электроникой. Карбюратор тоже имеет свои плюсы: он просто устроен, поэтому редко выходит из строя.

    Из чего состоит система охлаждения двигателя

    Рассмотрим основные элементы системы охлаждения ДВС:

    • Помпа – это насос, который перекачивает охлаждающую жидкость.
    • Замкнутые каналы, по которым «гуляет» антифриз, выравнивая температуру разогретых элементов двигателя до рабочей. Система делится на большой и малый контуры, жидкость по которым распределяется с помощью термостата.
    • Термостат – механизм, разделяющий потоки антифриза по двум контурам, указанным выше. При нагреве двигателя до определённой температуры, клапан термостата открывается, и жидкость поступает в большой контур, где происходит охлаждение за счёт вентилятора и радиатора.
    • Радиатор располагается в передней части двигателя и является основным теплообменником. Встречный поток воздуха охлаждает жидкость, проходящую через радиатор.
    • Вентилятор охлаждения. Вентилятор включается в случае, если встречного потока воздуха недостаточно для охлаждения жидкости в радиаторе.

    Как работает СО


    Схема СО

    1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
    2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
    3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
    4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
    5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
    6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
    7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
    8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
    9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя: Отопитель для прогрева салона;
    10. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
    11. Подогрев блока дроссельного узла;
    12. Впускной коллектор.
  • Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

    Статья в тему: Замена подшипника первичного вала на ВАЗ 2114



    Система охлаждения двигателя ВАЗ 2110

    Схема системы охлаждения ВАЗ 2110 принципиально не отличается от других автомобилей – основными составляющими являются помпа, радиатор охлаждения и термостат. Термостат располагается со стороны АКБ под воздушным фильтром. Алюминиевая помпа приводится в движение зубчатым ремнём газораспределительного механизма. При открытии термостата и прохождении охлаждающей жидкости через радиатор, датчик температуры фиксирует нагрев и при необходимости включает вентилятор. Это происходит при температуре 99C⁰.Если скорости движения достаточно, то жидкость охлаждается встречным воздухом.

    Также в составе системы охлаждения присутствует радиатор отопителя печки, через который проходит горячая ОЖ. В процесс включается вентилятор печки, передавая тепло в салон автомобиля. Система охлаждения ВАЗ 2110 инжектор 8 клапанов отличается от 16-клапанного двигателя термостатом и размерами расширительного бачка.

    Основные неисправности и диагностика

    Если система охлаждения двигателя ВАЗ 2110 начала функционировать неисправно, то проверку начинать нужно с простого – с уровня антифриза в расширительном бачке. Проверить это можно визуально. Если уровень постоянно падает, стоит проверить подкапотную часть ВАЗ 2110 на наличие подтеков. Чаще всего протекают патрубки или трубки радиатора. Здесь ремонт не поможет – нужна замена.

    Далее следует проверить, осуществляется ли циркуляция антифриза в системе ВАЗ 2110, где стоит карбюратор. Определить это довольно легко – необходимо снять крышку бачка и проследить, интенсивно ли поступает туда струйка тосола. Такая проблема может появиться из-за выхода насоса из строя (требуется замена). Также отсутствие нормальной циркуляции является признаком, что система забилась – в этом случае поможет прочистка специальным средством.


    Подтеки в системе охлаждения

    Если проблема в перегреве мотора, то стоит выполнить следующие действия:

    • Проверка вентилятора печки. Здесь два варианта: элемент вышел из строя или проблема вызвана неисправной работой ДТОЖ – нужно проверить подключение.
    • Осмотреть термостат на наличие повреждений и потрогать патрубки печки при нагретом моторе. Если нижний патрубок холодный, а верхний элемент наоборот горячий, то агрегат заклинило, из-за этого циркуляция проходит только по малому кругу.
    • Проверка сот радиатора. Если они забились, то прочистить их можно своими руками.

    Причины неисправности системы охлаждения ВАЗ 2110

    Существует ряд причин, по которым система может перегреться или разгерметизироваться:

    • Качество охлаждающей жидкости. Если ОЖ разбавлена или заменена водой – это может привести к коррозии внутренних элементов. Коррозия способна вывести из строя помпу и термостат, а также забить каналы и преградить поток.
    • Качество деталей. Некачественные детали (патрубки, радиатор, термостат) могут способствовать разгерметизации системы или перегреву.
    • Неисправность датчика температуры двигателя, а также проводов и реле.
    • Неисправность вентилятора системы охлаждения.

    В случае если из строя вышел вентилятор или электрика, можно безопасно добраться до места ремонта при условии отсутствия пробок и светофоров, но в процессе езды необходимо обязательно контролировать температуру двигателя. В остальных случаях эксплуатировать автомобиль крайне нежелательно, иначе это может привести к серьёзным неисправностям двигателя.

    Спасибо за подписку!

    Как исправить проблемы

    Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

    1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
    2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
    3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
    4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
    5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

    Статья в тему: Замена глушителя на ВАЗ 2114 своими руками

    Признаки неисправности системы охлаждения ВАЗ 2110

    Зная признаки неисправности системы охлаждения, вы всегда сможете своевременно предотвратить печальные последствия подобных поломок. Ниже перечислены основные тревожные сигналы:

    • Термометр. Стрелка температуры не должна превышать допустимые значения.
    • Лампа критической температуры двигателя.
    • Пар из-под передней части автомобиля.
    • Ощутимое повышение температуры воздуха из отопителя салона
    • Резкое понижение температуры воздуха из отопителя.

    Система охлаждения ВАЗ 2110 инжектор 16 клапанов почти не отличается от системы 8-клапанного двигателя, поэтому признаки у двух вариантов силового агрегата – одни и те же. То же самое касается и карбюраторного двигателя. При появлении подобных симптомов необходимо немедленно прекратить эксплуатацию до устранения причины неисправности.

    Ремонт СОД

    Если при работе автомобиля наблюдается высокая температура ОЖ или же, наоборот, слишком низкая, если сильно шумит насос охлаждения инжектора, то это признаки неисправностей — автомобиль требует срочного ремонта.

    Для начала нужно проверить уровень жидкости, а также исключить возможную утечку. Если она есть, ее следует устранить. Также могут быть повреждены шланги. Кроме того, может быть нарушена циркуляция ОЖ.

    Для того чтобы решить проблемы с циркуляцией, может понадобиться автомобилю ВАЗ-2110 промывка системы охлаждения.

    Снятие электровентилятора

    Отсоединяем разъем электровентилятора.

    Головкой «на 10» отворачиваем два болта левого крепления электровентилятора

    …две гайки сверху…

    Вынимаем электровентилятор в сборе с кожухом.

    Ключом «на 10» отворачиваем три гайки крепления электродвигателя к кожуху

    Головкой «на 13» отворачиваем гайку и снимаем крыльчатку

    На новый электродвигатель надеваем крыльчатку, обеспечив попадание штифта вала в паз крыльчатки.

    Дальнейшую сборку ведем в обратной последовательности

    Снятие радиатора

    На холодном двигателе сливаем охлаждающую жидкость.

    Ослабляем хомуты и снимаем пароотводящий и подводящий шланги радиатора.

    Ослабляем хомут и снимаем отводящий шланг радиатора

    Наклонив радиатор к двигателю, снимаем его

    Внизу радиатор опирается на две резиновые подушки, которые при сборке должны войти в отверстия поперечины.

    Система охлаждения ВАЗ 2110

    Система охлаждения ВАЗ 2110 – эффективна в том случае, если все ее элементы находятся в исправном состоянии и нет утечки охлаждающей жидкости. При выходе из строя этой системы может случится неприятность. Двигатель начнет перегреваться, и может выйти из строя. Причем ремонт его может обойтись в очень большую сумму денег.

    Герметичность системы охлаждения ВАЗ 2110 обеспечивается двумя клапанами: впускным, который открывается при уменьшения давления в системе на 0,03 – 0,13 кгс/см2 и выпускной, который открывается при увеличении давления на 1, 1 и 1,15 кгс/см2про сравнению с атмосферным.

    Одним из основных элементов системы охлаждения ВАЗ 210 служит термостат. Он служит для поддержания температуры двигателя в определенных пределах. Если двигатель еще холодный, то охлаждающая жидкость бежит по малому кругу, мимо радиатора. Когда температура двигателя достигает значения 85 – 90 градусов, то клапан в термостате приоткрывается и часть жидкости охлаждения начинает бежать по большому кругу, через радиатор. При дальнейшем увеличении температуры, при достижении 102 градусов., клапан открывается полностью, не мене чем на 8 мм, и вся жидкость идет по большому кругу.

    Для более сильного охлаждения двигателя включается вентилятор системы охлаждения ВАЗ 2110. Он начинает работать, при поступлении сигнала от датчика, который ввернут в бок радиатора с левой стороны. Контакты датчика соединяются при 97 -101 градусов, и разъединяются при 92-96 гр.

    Охлаждающая жидкость заполняется через расширительный бачок. Он прозрачный для лучшего контроля за уровнем. Он имеет две трубочки, которые соединяются с радиатором печки и с радиатором силового агрегата. Для подачи охлаждающей жидкости служит насос. Для охлаждения жидкости на автомобиле ВАЗ 23110 стоит радиатор. Через верхнее отверстие жидкость подается, через нижнее отводится. В радиатор лучше не заливать воду, так как нагревшаяся вода очень быстро разрушает алюминиевые детали.

    Система охлаждения двигателя на ВАЗ-2110 и ВАЗ 2111

    ↑ Устройство системы охлаждения двигателя ВАЗ-2110 (с карбюратором)

    1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – подводящий шланг к жидкостной камере пускового устройства карбюратора; 28 – отводящий шланг.

    ↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

    Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

    Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

    ↑ Контроль температуры

    Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

    ↑ Насос охлаждающей жидкости

    Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

    Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

    На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

    При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

    ↑ Термостат

    Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

    ↑ Расширительный бачок

    Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

    ↑ Радиатор

    Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

    Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

    Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

    Система охлаждения на ВАЗ 2110 инжектор (8 и 16 клапанов)

    Проверка системы

    Примечательно, что недогрев и перегрев опасны для мотора в равной степени. Дабы разобраться в особенностях ремонта СО, для начала следует узнать принцип ее работы.

    Как работает СО

    Схема СО

    1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
    2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
    3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
    4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
    5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
    6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
    7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
    8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
    9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
      1. Отопитель для прогрева салона;
      2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
      3. Подогрев блока дроссельного узла;
      4. Впускной коллектор.
    10. Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

    Характерные неисправности

    Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

    Определить их можно по характерным признакам.

    • Пропадает охлаждающая жидкость из системы.
    • Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
    • Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
    • Датчик на панели приборов достиг крайней красной зоны.
    • Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

    Как исправить проблемы

    Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

    1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
    2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
    3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
    4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
    5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

    Меры профилактики

    Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

    • Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
    • Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
    • Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
    • Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

    Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей.

    Система охлаждения ваз 2110 16 клапанов

    Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией

    Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.

    Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

    Он открывается при давлении 1,1- 1,5 кгс/см 2 .

    Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).

    Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

    Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112).

    Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

    Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

    В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

    Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

    Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом.

    На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

    К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

    При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат.

    На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

    На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства.

    На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

    При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

    При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу.

    Ход основного клапана должен составлять не менее 8 мм.

    Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

    Охлаждающая жидкость заливается в систему через расширительный бачок.

    Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

    Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик.

    С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

    Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

    Трубки соединены с бачками через резиновую прокладку.

    Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

    Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

    На следующей странице мы рассмотрим основные неисправности систем охлаждения.

    Возможные неисправности системы охлаждения и методы исправления

    Падение уровня охлаждающей жидкости в расширительном бачке:

    — Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

    Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

    Замените поврежденные детали.

    Подтяните хомуты на шлангах

    — Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

    Замените насос в сборе

    — Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

    При замене масла из картера выливается эмульсия с белесым оттенком.

    Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

    Поврежденные детали замените.

    Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

    Двигатель долго прогревается до рабочей температуры

    Замените неисправный термостат

    — Низкая температура воздуха (ниже –15°С)

    Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

    Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

    Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

    — Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

    Горит лампа «Check еngine». Датчик и цепи проверяются омметром

    Неисправный датчик замените

    — Не размыкаются контакты реле включения электровентилятора

    Неисправное реле замените

    — Неисправен блок управления системы впрыска или его цепи

    Проверьте блок или замените заведомо исправным

    Замените неисправный блок

    — Не размыкаются контакты термовыключателя радиатора

    При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

    Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

    Замените неисправный термостат

    — Недостаточное количество охлаждающей жидкости

    Уровень жидкости ниже метки на расширительном бачке.

    На блоке системы контроля горит соответствующий индикатор

    Устраните утечки. Долейте охлаждающую жидкость

    — Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

    Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

    Воздух не должен выходить из-под пробки

    Замените пробку и/или бачок

    — Много накипи в системе охлаждения

    Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

    — Загрязнены ячейки радиатора

    Промойте радиатор струей воды под давлением

    — Неисправен насос охлаждающей жидкости

    Разберите насос, осмотрите, измерьте детали

    Замените изношенные детали или насос в сборе

    — Не включается электровентилятор системы охлаждения

    Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

    Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

    Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

    — Недопустимо низкое октановое число бензина

    Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

    — Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

    Осмотр после снятия головки двигателя

    Устраните причину нагарообразования.

    Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

    — Неправильная установка момента зажигания

    См. Системы зажигания и управления ЭПХХ двигателя ВАЗ-2110

    Отрегулируйте угол опережения зажигания

    Замените коммутатор заведомо исправным

    Система охлаждения на ваз 2110, 8 и 16 клапанов, принцип работы, основные неисправности

    В любом транспортном средстве при его работе нагреваются детали двигателя, а чтобы не происходил их перегрев, в автомобиле предусмотрено такое устройство, как система охлаждения. Если вас интересует система охлаждения ВАЗ 2110 инжектор, то из данной статьи вы узнаете, что представляет из себя данное устройство, его принцип работы, а также как произвести ремонт при его поломке.

    Конструктивные особенности

    Вообще, работа стандартной системы основана на данных, которые дает датчик температуры. Схематически она состоит из следующих элементов:

    • Радиатор. Там содержится охлаждающая жидкость. В зимнее время радиатор работает еще и как отопительный прибор.
    • Множество шлангов отводящих и подводящих охлаждающую жидкость.
    • Датчик температуры, уровня жидкости вентилятора.
    • Расширительный и радиаторный бачки.
    • Кожух.
    • Ремень.
    • Жидкостная и пусковая камеры.

    Также особо стоит отметить в системе охлаждения ВАЗ 2110 еще два шланга, один подходит к дроссельному патрубку, а другой служит для отвода жидкости.

    В самом дроссельном патрубке к тому же имеется жидкостный датчик, который следит за температурой и уровнем тосола. Примечательно, что в самых последних моделях двигателя десятки датчик температуры помещен в специальный литой алюминиевый корпус, а емкость расширительного бачка значительно увеличена.

    Как исправить проблемы

    Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

    1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
    2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
    3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
    4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
    5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

    Статья в тему: Расположение всех датчиков на инжекторной ВАЗ 2114

    Принцип работы системы охлаждения

    Теперь, когда с устройством системы все понятно можно поговорить и о том, как она работает на практике.

    Материал в тему:

    — Система охлаждения на ВАЗ 2110: принцип работы и характерные неисправности

    Первое, что следует знать любому водителя — никаких настроек в работе системы не предусмотрено – циркуляция является принудительной и происходит безостановочно. Заливку охлаждающей жидкости следует производить в расширительный бачок и всегда следить за ее уровнем, в случае необходимости добавлять жидкость.

    Вообще, в системах охлаждения российских автомобилей является тосол – это смесь воды с этиленгликолем или еще некоторыми присадками. Замерзает такая жидкость только при экстремально низких температурах и ей не страшны даже самые лютые сибирские морозы.

    Чтобы полностью наполнить систему охлаждения десятки потребуется почти 8 литров тосола. В дальнейшем жидкость нужно будет только доливать и изредка не чаще чем каждые 75 тысяч километров пробега в профилактических целях производить ее полную замену.

    Если же говорить именно о том, как работает система, то весь процесс можно для простоты восприятия поделить на несколько этапов:

    • Изначально движение жидкости по всей системе обеспечивается в результате работы центробежного насоса. Он расположен в блоке цилиндров и приходит в действие от ремня ГРМ.
    • Во время циркуляции по системе жидкость от соприкосновения с раскаленными узлами двигателя нагревается. Тут в работу и включается датчик температуры. До тех пор, пока температура жидкости приемлема она двигается по малому кругу. Когда тосол нагревается уже слишком сильно, циркуляция для обеспечения большего охлаждения переходит на большой круг. То есть фактически, когда открыть дорогу на большой круг решает именно датчик температуры, который путем открытия перепускного клапана может менять направление жидкости.

    Обычно перепускной клапан открывается при температуре выше 85 градусов. В это момент из блока цилиндров жидкость попадает в радиатор и начинает обогревать салон машины. В этот момент жидкость еще циркулирует одновременно по малому и большому кругу.

    А вот когда тосол разогревается до 102 градусов – жидкость переходит на циркуляцию только по большому кругу. Таким образом, поток воздуха извне и обеспечивает ее охлаждение.

    Если же поток воздуха не справляется с охлаждением системы. Датчик температуры дает команду специальному охлаждающему вентилятору, и он тоже включается в работу. Однако если недостаточно даже этого и жидкость в результате сильно нагрева согласно всем законам физики начинает разогреваться – систему спасает расширительный бачок. Излишки жидкости возвращаются в него, а в случае необходимости через специальный клапан направляются обратно в систему. Кстати, именно в этом бачке и следует контролировать уровень жидкости в системе. В случае резкого уменьшения ее объем следует проверить радиатор и трубки на герметичность.

    Особенности конструкции системы охлаждения двигателя ВАЗ-2110, -2111

    Пункты с 1 по 26 одинаковы с системой охлаждения карбюраторных двигателей.

    В отличии от описанной системы выше, данная система еще состоит из:

    1. Патрубка подводящего антифриз к дроссельному патрубку.
    2. Патрубка отводящего жидкость к дроссельному патрубку.
    3. ДТОЖ.
    4. Внутри радиаторной трубки.
    5. Сердцевины радиатора.

    При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

    При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу.

    Ход основного клапана должен составлять не менее 8 мм.

    Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

    Охлаждающая жидкость заливается в систему через расширительный бачок.

    Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

    Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик.

    С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

    Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

    Трубки соединены с бачками через резиновую прокладку.

    Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

    Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

    На следующей странице мы рассмотрим основные неисправности систем охлаждения.

    Данная схема не имеет каких-либо принципиальных отличий от карбюраторной. Однако некоторые особенности имеются. Здесь другая конфигурация соединений, а также есть датчик в блоке цилиндров.

    Основой охладителя является вода с этиленгликолем. Эта жидкость замерзает лишь при особенно низких температурах. Закипает при достаточно высоких температурах.

    Как уже было сказано, охладитель двигается по малому кругу. Постепенно жидкость прогревается. При определенной точке нагрева срабатывают клапаны термостата, и ОЖ идет на большой круг. Это регулируется перепускными клапанами.

    По малому кругу охладитель проходит через блок цилиндров. Отличием инжекторной системы является наличие дроссельной заслонки. Кстати, охладитель проходит также через нее.

    Можно сделать вывод, что на автомобиле ВАЗ-2110 система охлаждения (инжектор) не имеет каких-то серьезных отличий от карбюраторного аналога.

    Основные неисправности системы охлаждения

    Раз уж разговор зашел об уменьшении жидкости в системе имеет смысл упомянуть и о других неисправностях связанных с ее работой. Беспокоиться имеет смысл если вы заметите следующие признаки:

    • Жидкость повышается до очень высоких температур, вплоть до того, что радиатор может закипеть.
    • Наоборот, низкая температура тосола – в салоне в результате этого зимой будет очень холодно, система отопления в этом случае фактически будет бездействовать.
    • Насос, охлаждающий инжектор работает очень шумно.

    Любая из этих проблем требует срочного вмешательства и устранения. Самостоятельно можно произвести следующие манипуляции. Первым делом проверьте уровень жидкости. Обычно корень всех вышеперечисленных проблем заключается в негерметичности системы, к примеру, это могут быть пробитые шланги или повреждение соединительных деталей, старые прокладки, ну и, наконец, протекающий сальник водяного насоса.

    Проверять систему охлаждения имеет смысл на полностью остывшем двигателе. Желательно через несколько часов после полной остановки двигателя. Иначе диагностические мероприятия могут закончиться сильными ожогами. Для проверки потребуется заехать на яму, после чего вооружившись мощным фонариком или светильником можно начинать осмотр. Детали, на которых будут капли или подтеки жидкости, скорее всего, и дают течь. Однако очень важно, что осмотр производился на чистом двигателе, чтобы не спутать обычную дорожную грязь с неисправностями. Особое внимание, кстати, заслуживает датчик температуры – обязательно осмотрите его на наличие внешних повреждений, пусть даже и в профилактических целях.

    Если вам удастся самостоятельно найти такие детали или поврежденный датчик – смело меняйте. После чего осмотрите вентилятор на наличие накипи и загрязнений, возможно, причина проблем в его некорректной работе.

    Если же видимых повреждений нет, а проблема сохраняется не стоит самостоятельно разбирать систему охлаждения, лучше доверить ремонт квалифицированным автомеханикам, которые наверняка все сделают качественно.

    Как работает СО


    Схема СО

    1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
    2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
    3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
    4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
    5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
    6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
    7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
    8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
    9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя: Отопитель для прогрева салона;
    10. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
    11. Подогрев блока дроссельного узла;
    12. Впускной коллектор.
  • Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

    Статья в тему: Предохранитель на прикуриватель ВАЗ 2114

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
