Лада ВАЗ-2110 (2111, 2112). Неисправности датчика скорости

Краткий обзор датчиков ВАЗ 2110-12

Немного истории

ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.

Датчики двигателя ВАЗ 2110

Ниже приведен список с подробным описанием датчиков, которые устанавливаются на двигателя с электронной системой впрыска. Описаны признаки, свидетельствующие об их неисправности или скором выходе из строя.

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.

Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.

Признаки неисправности:

  • Увеличенный расход топлива;
  • Неравномерный холостой ход;
  • Затруднённый запуск ДВС;
  • Потеря динамики;
  • Рывки при движении;

Датчик скорости

Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.

Признаки неисправности:

  • Неработающий спидометр или одометр;
  • Нет повышенных оборотов при движении на нейтральной передачи;

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ устанавливается в корпусе термостата и передает показания на ЭБУ о температуре жидкости охлаждения двигателя. Основываясь на данных показаниях блок управления двигателем повышает или понижает обороты двигателя для более стабильной работы ДВС. Работа данного датчика заметна на холодном двигателе, при пуске двигателя в холодное время года можно замечать повышенные обороты, которые со временем снижаются по мере прогрева двигателя до рабочей температуры.

Лада 2111 8 клапанов правят миром › Бортжурнал › Датчик скорости ВАЗ2110-ВАЗ2111

Решил поделится с аудиторией кое-какими соображениями и личным опытом диагностики и ремонта транспортных средств (кстати если кому-то нужно про диагностировать ДВС и его системы, или промыть форсунки-инжектор, то милости прошу в Москву тел. 8-968-933-79-07)

Датчик скорости (рис.1), используемый взамен тросика применяемого на классике, установлен на выходном валу привода спидометра, расположенного в коробке передач. Датчики скорости автомобилей ВАЗ 2110-2111 различаются по присоединительным разъёмам к колодке жгута. Квадратный разъём применяется в системах Bosh. Датчик с круглым разъёмом применяется в системах Январь 4 и GM. Принцип работы датчика основан на эффекте Холла. Датчик скорости шести импульсный, то есть выдает шесть импульсов за один оборот своей оси. Контроллер посылает на датчик скорости опорное напряжение 12В. При движении автомобиля датчик скорости выдает импульсные сигналы прямоугольной формы, нижний уровень которых должен быть не более 1В, а верхний уровень не менее 5В. Эти импульсы преобразуются электронной схемой спидометра в электрический ток, измеряемый магнитоэлектрическим прибором. Кроме того, электронная схема путем «подсчёта» поступающих импульсов обеспечивает работу счетчиков пройденного пути: итогового и суточного (датчик вырабатывает 6000 импульсов за 1км пути). Следует также отметить, что сигнал датчика скорости используется контроллером для определения порогов отключения подачи топлива (т.е. датчик скорости участвует в управлении работой системы впрыска).

Не работает спидометр, одометр, спидометр работает рывками или показывает не корректные значения (например, реальная скорость 60-80км/час – на спидометре 140-160км/час) – все это говорит о неисправностях датчика скорости, его привода или его электрической цепи. Выход из строя датчика приводит к незначительному ухудшению ездовых характеристик автомобиля (кроме контроллера GM, здесь при неисправном датчике двигатель глохнет при движении в режиме холостого хода).

При выборе нового датчика, предпочтение следует отдавать датчикам с обозначением контактов «-», «А», «+» (обозначение смотри внутри колодки датчика) вместо «1», «2», «3» (это может быть полезно при подключении нового датчика), а также датчикам с металлическим штоком (т.к. срок службы датчика с пластмассовым штоком не более 6мес.). При покупке проверьте датчик визуальным осмотром, проверьте вращение штока датчика и его люфт (он должен быть минимальным), а также наличие шайбы на штоке (рис.2).

Демонтаж старого датчика осуществляется по следующей схеме: отсоединяем минусовой разъем с аккумуляторной батареи, отсоединяем разъем проводов от датчика, отворачиваем его рукой или ключом на 22 (в зависимости от конструкции, может быть ключ на 21). Устанавливаем новый датчик скорости в обратной последовательности с моментом затяжки 8…10 Н∙м. Одной из проблем при установке нового датчика может быть обрыв его электрической цепи. Выход из этой проблемы прост по парно замеряем три провода от контролера мультиметром на постоянном напряжении при включенном зажигании автомобиля – по показаниям и щупам мультиметра определяем плюсовой и минусовой провод (если показания на мультиметре со знаком «-» значит перепутали полярность — перекидываем щупы теперь значения без знака), далее скручиваем провода и изолируем их (теперь понятно чем лучше датчик с обозначениями «-», «А», «+» ) или используем специальные зажимы (например, фирмы WAG, можно купить в гипермаркете Оби). Проверяем работу датчика скорости во время движения или вывесив передние колеса автомобиля.
при написании заметочки использовал книжечку
В.В. Литвиненко, А.П. Майструк Автомобильные датчики, реле и переключатели. Краткий справочник. – М.: ЗАО «КЖИ «За Рулем», 2004

Лада ВАЗ-2110 (2111, 2112). Неисправности датчика скорости

Лада ВАЗ-2110 (2111, 2112). Неисправности датчика скорости

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

-спидометр не работает или дает неверные показания;
-нестабильный холостой ход;
-повышенный расход горючего;
-мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление, чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Поломки анализатора

Как и абсолютно любое устройство, этот датчик со временем может выйти из строя. Причин тому множество – постепенной выработки ресурса устройства (со временем любой прибор приходит в негодность, каким бы качественным он ни был), от производственного брака, от короткого замыкания, загрязнения и так далее.

Независимо от причины неисправности датчика скорости, важно уметь вовремя распознать симптомы, дабы оперативно заменить неисправную деталь на новую или попробовать ее отремонтировать.

Есть нюансы, наличие которых может намекать на выход из строя какого-то из других датчиков, расположенных в системе транспортного средства. Например, повышение расхода топлива может быть связано с выходом из строя датчика скорости, ДТОЖ и еще нескольких анализаторов, которыми оснащено транспортное средство. А есть и те, которые указывают непосредственно на неисправность ДС.

Как понять, что возможен сбой в работе детектора скорости:

-мигание контрольной лампы на приборной панели;
-код конкретной ошибки на экране бортового компьютера;
-перерасход горючего;
-неверные показания спидометра либо полная его неработоспособность;
-затрудненный запуск мотора;
-нестабильная работа на холостом ходу вплоть до полной остановки;
-слабая мощность двигателя.

Причины поломки датчика скорости

Как только водителем замечен хоть один признак из указанных, необходимо в первую очередь проверить качество проводки, которая ведет от панели управления к анализатору, а также качество контактов.

Эти два пункта могут являться как отдельной поломкой в том случае, если ДС исправен, так и прямой причиной выхода датчиков из строя. Некачественная проводка и плохие контакты могут вызывать короткие замыкания из-за которых датчик выходит из строя.

Нужно внимательно осмотреть провода на наличие обрывов, заломов, оплавлений, нарушений изоляции и исправить все найденные недочеты.

После чего необходимо тщательно проверить контакты, а если возникла необходимость, удалить с них грязь и, если есть возможность, покрыть какой-нибудь защитной смесью.

Нелишним будет осмотреть тросик спидометра, который также может стать причиной поломки датчика скорости из-за разрывов и повреждений.

После этого можно начинать диагностику самого прибора, начав с оценки его внешней целостности — механических повреждений, коррозии, загрязнений. Если внешне анализатор выглядит нормально, можно проверить его при помощи тестеров.

Существует два способа проверки ДС, которые подходят для детекторов, работающих по принципу Холла (описан выше).

Первый способ подразумевает демонтаж устройства и подключение его к вольтметру. Прежде всего необходимо определить — какая клемма за что отвечает — и, согласно полученным данным, подсоединить датчик к тестеру.

При втором способе детектор остается под капотом, а автомобиль поднимается при помощи домкрата так, чтобы колеса не касались пола. По способу, описанному выше, подключить вольтметр к ДС, после чего начать крутить колесо. Проследить за данными тестера.

Есть еще способ проверки, если отсутствует вольтметр. Для этого понадобится участие контрольной лампы. Необходимо поднять автомобиль, как в предыдущем способе. С датчика скидывается импульсный провод, после чего запускается двигатель. При помощи лампы необходимо определить «+» и «-». Контролька соединяется с сигнальным проводом, после чего вращаем колесо. Если в результате этого виден «минус», прибор исправен.

Замена датчика скорости на ВАЗ-2110, 2111, 2112

Датчик скорости (ДС) предназначен для получения информации о количестве оборотов, передаваемых с коробки передач на ведущие колеса автомобиля с последующим ее преобразованием в электронный сигнал, и передачей на электронный блок управления (ЭБУ). ДС оснащаются только инжекторные авто. Предшественником датчика скорости был механический привод спидометра, которым оборудовались все карбюраторные двигатели.

Автомобили ВАЗ 2110 в зависимости от года выпуска укомплектованы разными видами датчиков скорости. Старые модели оборудованы датчиком с механическим приводом (штоком с шестерней), новые (после 2006 года) имеют полностью электронную конструкцию.

Электронный датчик скорости

Неисправности датчика скорости

Признаками неисправности датчика могут быть:

  • нестабильная работа и неверные показания спидометра, одометра;
  • прекращение стабильной работы двигателя на холостом ходу;
  • выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

  • нарушением контакта в разъеме датчика из-за его загрязнения;
  • нарушения целостности проводки от датчика к ЭБУ;
  • механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Нужно ли менять

От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).

Цена замены

Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.

Каталожные номера датчика:

  • с механическим приводом — 2110-3843010F;
  • электронный (новый) — 2170-3843010.

Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества. Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты.

Лучше приобрести датчик с полностью металлическим приводом.

Замена

Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.

  • ключ на 21;
  • ключ на 10;
  • крестовая отвертка.

Порядок выполнения для ВАЗ 2110 с приводными датчиками.

1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.

2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.

3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.

4.Сжав усики на разъеме датчика, отсоединяем

5.Руками или с помощью ключа на 21 выкручиваем датчик.

6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.

7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.

8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.

9.Подключаем разъем, подсоединяем гофру, минусовую клемму.

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

7.Подключаем клемму массы.

Обычно установка нового датчика решает все проблемы, с ним связанные. Двигатель начинает работать в нормальном режиме, а спидометр с одометром показывать правдивую информацию. Если же с установкой нового ДС проблема не исчезла, ищите ее в другом месте.

Датчик скорости автомобиля ВАЗ 2110

Датчик скорости на ВАЗ 2110 (равно как и на любом другом автомобиле) не просто показывает текущую скорость и регистрирует пробег. Он сообщает данные для целого ряда основных и вспомогательных систем. Инжекторные моторы 2110 8 клапанов или 2112 16 клапанов контролируются электронным блоком управления (ЭБУ), которому требуется множество информации. В том числе, благодаря работе этого сенсора обеспечиваются важные функции двигателя:

  • правильно формируется топливная смесь;
  • регулируется порядок подачи топлива;
  • устанавливается угол опережения зажигания;
  • регулируются обороты холостого хода в движении;
  • при закрытии дроссельной заслонки происходит ограничение подачи топлива: это позволяет отсечь топливопровод от форсунок при движении накатом.
Читать еще:  Сборка коробки передач (Страница 1 из 4)

Датчик скорости ВАЗ 2110 выпускается различными производителями, внешний вид может отличаться, но принцип работы остается неизменным.

Где он располагается? На коробке передач, в непосредственной близости от выходного вала. Располагается он не горизонтально, как ожидается, а вертикально. Причину мы рассмотрим в разделе «принцип работы». Расположение неудачное, место входа проводов в разъем контактирует с гофрой в подкапотном пространстве.

В результате такого взаимодействия провода регулярно перетираются. С другой стороны, замена датчика скорости ВАЗ 2110 или 2112 происходит легко, поскольку сенсор доступен без использования ямы или подъемника.

К сожалению, данный узел не всегда относится к категории надежных и требует периодического внимания автовладельца.

Принцип работы измерителя скорости инжекторного мотора ВАЗ 2110

Итак, почему рассматриваемое устройство располагается вертикально, если ось вращения приводного вала МКПП как раз горизонтальная? Дело в том, что вращающийся элемент прибора соединяется с валом коробки передач не напрямую, а через переходной трансформатор вращения. С помощью червячного механизма горизонтальное вращение с определенным передаточным числом трансформируется на механическую часть датчика оборотов.

В приемную втулку переходника вставляется концевик вала электронной части датчика, которую мы видим снаружи коробки передач.

Система работает по принципу Холла. На валу внутри корпуса располагаются подвижные части элементов Холла. При вращении ответная часть (в виде катушки индуктивности) формирует импульсы, синхронные с оборотами колеса. Поскольку длина окружности покрышки известна, электронный модуль преобразует каждый оборот в пройденный путь. Так просчитывается пробег. Остается разделить эту цифру на единицу времени, и получим скорость автомобиля в любой момент времени.

Важно! Информация для любителей переобуться в нештатные покрышки. Устанавливая тюнинговые диски и шины с разбегом в размерности более 3%, вы не просто создаете дополнительную нагрузку на элементы подвески. Нарушается алгоритм расчета скорости движения: происходит рассинхронизация датчиков коленвала, распредвала и скорости. В результате ЭБУ неправильно формирует состав топливной смеси и допускает ошибки в установке угла опережения зажигания. То есть, датчик не работает в штатном режиме (при этом никакой поломки нет).

Почему датчик скорости выходит из строя

Причины бывают механические и электрические. Перечислим каждые в отдельности.

К механическим причинам относятся:

  • износ зубьев шестерен как на валу МКПП, так и на переходнике — трансформаторе оборотов;
  • появление люфта в узле соединения вала трансформатора и собственно датчика;
  • смещение или утеря элемента Холла на подвижной части;
  • загрязнение пары элементов Холла внутри корпуса;
  • физическая поломка вала или корпуса.

Электрические причины:

  • выход из строя электроники (не ремонтируется);
  • окисление контактов разъема;
  • перетирание проводов устройства по причине неудачного расположения;
  • внешние помехи от шлейфа управления форсунками или высоковольтного свечного провода;
  • помехи, создаваемые нештатными электрическими устройствами (вроде драйвера ксенона или блока охранной сигнализации).

Признаки неисправности датчика скорости

Распознать неисправность датчика скорости можно по следующим признакам:

  • Отсутствие показаний спидометра в движении и неработоспособность одометра.
  • Искажение показаний скорости. Проверить можно с помощью GPS навигатора или попросить товарища с исправным датчиком проехать параллельно вам на заданной скорости.
  • Непроизвольное выключение двигателя на холостых оборотах (данные симптомы проявляются и при других неисправностях).
  • Периодическое «троение» мотора при движении с одной скоростью.

Чтобы отсечь неисправности датчика скорости от иных поломок электроники, можно провести экспресс тест. Надо выполнить контрольную поездку и запомнить ощущения от автомобиля. Затем отсоединить разъем датчика и тут же выполнить аналогичную поездку. Если поведение машины не изменилось — устройство неисправно.

Как проверить датчик скорости ВАЗ 2110

Итак, симптомы есть, но они явно не выражены. Внешний осмотр и прозвонка кабеля подключения показали, что все в порядке. Можно подключить диагностический сканер на автосервисе или в гараже и провести полный аппаратный тест.

Но большинство владельцев ВАЗ 2112 (2110) предпочитают проверку мультиметром. Распиновка датчика скорости ВАЗ 2110 на разъеме кабеля выглядит следующим образом:

Питающие контакты имеют маркировку «+» и «-», а центральный контакт — выход сигнала на ЭБУ. Для начала проверяем питание при включенном зажигании (мотор можно не заводить). Затем датчик необходимо снять, подать питание и подключить к «минусу» и сигнальному контакту мультиметр. При вращении вала датчика Холла вручную, исправный датчик покажет напряжение. Импульсы можно снять осциллографом: так даже нагляднее.

Ремонт или замена датчика

Ремонт датчика не имеет экономической целесообразности. Исключение составляет перепайка оборванной проводки или зачистка контактов. Устройство стоит относительно недорого, менять его не трудно. Поэтому вывод однозначен.

Видео по теме

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!
Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

Где находится датчик скорости?
Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Lada 2112 Красавица [Продана] › Logbook › Замена датчика скорости ВАЗ 2110-12-11

Еду я такой себе не спеша, и невзначай опускаю глаза на приборную панель, смотрю стрелка уровня скорости лежит 0_о . Я был в шоке через пару сек писк борт компа и чек

=( был немного расстроен конечно. Приезжаю домой, и сразу в гугл ) Как менять этот самый датчик.

Небольшой мануал :
Если перестал работать спидометр, одометр или километраж на приборной панели ВАЗ 2110, то возможно причина в датчике скорости ВАЗ 2110. Статья о том, как заменить датчик скорости ВАЗ 2110 своими руками.

Принцип работы датчика скорости основан на эффекте Холла. Датчик посылает на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес автомобиля.

Порядок замены датчика скорости:
1) Отсоедините провод от клеммы «–» аккумуляторной батареи
2) Находи датчик на коробке передач между приводом спидометра и наконечником гибкого вала привода спидометра. Он установлен вертикально.
3) Отсоединяем колодку с проводами от датчика скорости, для этого сжимаем пружинные зажимы пальцами.

4) Откручиваем датчик от привода спидометра (ключ на 21-22).
5) Штоком нового датчика нужно попасть в центр привода.
6) Закручиваем и подключаем колодку с проводами.

Если шток датчика обломился, то возможно для его извлечения потребуется разобрать привод.

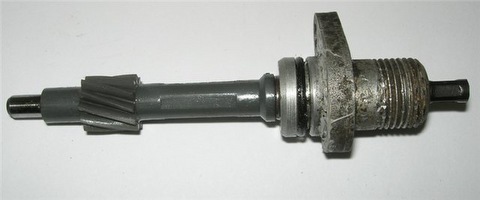

Откручиваем привод ключом на 10. Если привод пристыл, то можно накинуть ключ на 14 и аккуратно расшатать по сторонам.
При установке штока не забыть смазать маслом резиновое кольцо

Технические характеристики датчика скорости:
Рабочая температура: от -40° С до +125° С
Номинальное напряжение питания, В: 12
Рабочий диапазон напряжения питания, В:
— по цепи контакта «1» от 7 до 15
— по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15
Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15
Цена датчика скорости ВАЗ 2110-12-11 до 250р.
Время ремонта : 5-10 минут если не торопится.

Почему не работает спидометр на ВАЗ-2112: основные причины на 16 клапанном двигателе

Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.

Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.

Электрическая схема

Сам датчик запитан напряжением 12 Вольт (розово-чёрный шнур), а ещё один вывод подключён к «массе». Серый провод – это выход датчика. Он соединён с источником напряжения через резистор (см. рис.).

Типичная схема подключения ДС на ВАЗ-2112

На схеме показано, что выход соединён с клеммой ЭБУ. Номер клеммы:

  • 9 – блок Январь 5.1, также BOSCH M1.5.4N (мотор 21120, 1,5 л);
  • 59 – модуль BOSCH M7.9.7 (ДВС 21124, 1,6 л).

Ещё серый шнур идёт к «красной» колодке на приборке, где он соединяется с клеммой 9.

Как видите, всё элементарно.

Тест панели приборов на видео (самодиагностика спидометра)

Кое-что мы не рассматриваем специально

Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.

Дополнительный блок реле и предохранителей

Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.

Совет тем, у кого есть осциллограф

Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.

Механика

Дальше на схеме показано, как именно устроен датчик скорости.

Датчик скорости на ВАЗ-2112

  1. 2110-3843010-13 – датчик;
  2. 2110-3843010-18 – датчик;
  3. 2108-3802820-10 – привод спидометра;
  4. 2101-3802718 – прокладка;
  5. 2108-3802822 – корпус привода;
  6. 2108-3802830 – уплотнительное кольцо;
  7. 2108-3802834-20 – шестерня ведомая;
  8. 2108-3802833-20 – шестерня ведущая;
  9. 2101-3802717 – шайба;
  10. 15896211 – гайка M6;
  11. 12601271 – шайба волнистая;
  12. 11500121 – шпилька M6x14.

Элементы 1 и 2 взаимозаменяемы.

Демонтаж

Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.

Первый шаг по демонтажу

Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.

Читать еще:  Гудит коробка

Тут нужен именно плоский ключ

Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».

Требования к монтажу: с одной стороны, необходимо получить герметичность, с другой – нельзя сломать пластик.

Разъёмы приборной панели и контакты спидометра

Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:

  • Х2-2: +12V на спидометр;
  • Х2-3: «масса» спидометра;
  • Х1-9, Х1-10: питание приборки;
  • Х1-1: «масса» приборки.

Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.

Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).

Как снять приборку

Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза ( фото 1 и 2 ), чтобы снять рамку со стеклом.

Демонтаж приборной панели

На втором шаге откручивают два самореза, удерживающих приборную панель на месте ( фото 3 ). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.

  1. Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
  2. Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
  3. Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.

Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.

Наличие импульсов указывает на неисправность спидометра, а отсутствие – на неисправность датчика. Впрочем, к датчику скорости может не поступать питание или «масса» (см. выше).

Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.

Как проверить датчик скорости?

Как проверить датчик скорости, какие они бывают и где расположены на автомобилях ВАЗ 2110 (2111, 2112 или 2115).

Для чего нужен датчик скорости.

Электронный датчик скорости (ЭДС) ВАЗ-2110 (2111, 2112 или 2115) — небольшое электронно-механическое устройство, смонтированное на коробке передач. Оно предназначено для определения текущих параметров вращения ведущих колес с последующим преобразованием их величины в пропорциональные электрические импульсы.

Принцип работы датчика скорости

  • Принцип работы, как и назначение, аналогичны датчикам Холла.
  • Электроимпульсы поступают на контроллер (ЭБУ), который корректирует режим двигателя в зависимости от динамики перемещения автомобиля.
  • С учетом того движется машина или стоит, контролер изменяет обороты ХХ путем регулировки подачи воздуха в обход заслонки.

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

  • До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.
  • Ключевое отличие различных типов ЭДС в отсутствии проводов и присоединительных разъемах. Например, изделиями с круглыми (овальными) портами оснащаются системы GM или «Янтарь» В то же время для Bosh применяются беспроводные версии с разъемами квадратной формы.

    • На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
    • Устройство легко найти, посмотрев в район правого шруса.
    • На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.

    Неисправности датчика скорости

    Характерными симптомами выхода из строя электронного датчика скорости могут быть:

    • отсутствие электросигналов — код ошибки Р0500;
    • прерывистые электросигналы с ЭДС — код ошибки Р0503;
    • стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
    • неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
    • увеличенный расход;
    • провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

    Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

    • разрыв электроцепи питания,
    • окисление контактов,
    • обрыв соединительных проводов или износ механического привода датчика.

    Как проверить датчик скорости

    Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

    Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

    Обычно он расположен посредине колодки.

    1. Соедините его с плюсовым проводом измерительного прибора.
    2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 кмч.
    3. Проверьте показания мультиметра.
    4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

    Схема датчика скорости ваз / распиновка

    Как заменить и подключить датчик скорости на ваз своими руками, особенности.

    Независимо от типа датчика скорости, его замену и подключение можно выполнить своими руками без наличия особой квалификации или специальных знаний.

    Наиболее сложной эта операция является для ВАЗ-2115, поэтому ее и рассмотрим. Для работы, помимо нового ЭДС, достаточно штатного набора инструментов, который есть у каждого автовладельца, в частности, понадобится ключ на 22.

    • После выключения зажигания, откройте капот машины.
    • Для удобства доступа к датчику демонтируйте адсорбер, предварительно выкрутив гайки.

    • Зажмите крепеж и вытащите разъем вместе с проводами.
    • С помощью ключа на 22 поверните ЭДС против часовой стрелки, пока изделие не «выйдет» из посадочного места.

    • Хорошо зачистите посадочное место от загрязнений, исключая попадание мусора внутрь коробки.
    • Установите новый ЭДС так, чтобы пазы были совмещены со втулками.

    • Закрутите датчик путем вращения по часовой стрелке, а потом соедините разъем.

    Помните, даже малейший перекос датчика при монтаже может привести к повреждению пластиковых зубьев ведущей шестерни. Поэтому в процессе его установки соблюдайте максимальную осторожность.

    ВАЗ 2110 2111 2112 (инжектор) предохранителей и реле

    ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

    p, blockquote 1,0,0,0,0 —>

    p, blockquote 2,0,0,0,0 —>

    Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

    Основной блок

    Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

    p, blockquote 4,0,0,0,0 —>

    p, blockquote 5,0,0,0,0 —>

    Фото — схема Вариант 1

    p, blockquote 6,0,0,0,0 —>

    Блок 2110 — 3722010 -01

    p, blockquote 7,0,0,0,0 —>

    p, blockquote 8,0,1,0,0 —>

    Схема Вариант 2

    p, blockquote 9,0,0,0,0 —>

    Блок 2110 — 3722010

    p, blockquote 10,0,0,0,0 —>

    p, blockquote 11,0,0,0,0 —>

    Схема Вариант 3

    p, blockquote 12,0,0,0,0 —>

    p, blockquote 13,0,0,0,0 —>

    p, blockquote 14,0,0,0,0 —>

    Описание предохранителей

    p, blockquote 15,0,0,0,0 —>

    F15А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
    F27,5А Левая фара (ближний свет)
    F310А Левая фара (дальний свет)
    F410А Правая противотуманная фара
    F530А Электродвигатели стекло подъёмников дверей
    F615А Переносная лампа
    F720А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
    F820А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
    F920А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
    F1020А Резервный
    F115А Лампы габаритного света правого борта
    F127,5А Правая фара (ближний свет)
    F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
    F1410А Левая противотуманная фара
    F1520А Электро обогрев сидений. Блокировка замка багажника
    F1610А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
    F177,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
    F1825А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
    F1910А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
    F207,5А Лампы задних противотуманных фонарей

    За работу прикуривателя отвечает предохранитель номер 18 на 25А.

    В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

    p, blockquote 17,1,0,0,0 —>

    p, blockquote 18,0,0,0,0 —>

    Назначение реле

    p, blockquote 19,0,0,0,0 —>

    • K1 — реле контроля исправности ламп
    • K2 — реле очистителя ветрового стекла
    • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
    • K4 — реле включения ближнего света фар
    • K5 — реле включения дальнего света фар
    • K6 — дополнительное реле
    • K7 — реле включения обогрева заднего стекла
    • K8 — реле задних противотуманных фонарей

    Электро схема блока

    p, blockquote 20,0,0,0,0 —>

    p, blockquote 21,0,0,0,0 —>

    p, blockquote 22,0,0,0,0 —>

    Дополнительный блок

    Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

    p, blockquote 23,0,0,0,0 —>

    p, blockquote 24,0,0,0,0 —>

    Схема

    p, blockquote 25,0,0,1,0 —>

    p, blockquote 26,0,0,0,0 —>

    Обозначение

    p, blockquote 27,0,0,0,0 —>

    1. 15А — Модуль зажигания, контроллер
    2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
    3. 15А — топливного насоса, предохранитель бензонасоса , форсунки
    4. Реле электро вентилятора
    5. Реле бензонасоса
    6. Главное реле (реле зажигания)

    Другая часть — с левой стороны консоли:

    p, blockquote 28,0,0,0,0 —>

    Схема

    p, blockquote 29,0,0,0,0 —>

    p, blockquote 30,0,0,0,0 —>

    Расшифровка

    p, blockquote 31,0,0,0,0 —>

    1. Блок управления центральным замком
    2. Блок иммобилизатора
    3. Реле включения задних противотуманных фонарей.

    У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

    p, blockquote 32,0,0,0,0 —>

    p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

    Знаете как сделать материал лучше? Пишите в комментарии.

    Как проверить и заменить датчик скорости Ваз 2112 самостоятельно

    Автомобили ВАЗ 2112 в зависимости от года выпуска укомплектованы разными видами датчиков скорости. Старые модели оборудованы датчиком с механическим приводом (штоком с шестерней), новые (после 2006 года) имеют полностью электронную конструкцию.

    Из сегодняшней статьи вы узнаете: каково предназначение датчика скорости на автомобиле ВАЗ 2112? Как правильно произвести диагностику контроллера и произвести его замену?

    1. Где находиться датчик скорости
    2. Признаки неисправности датчика скорости Ваз 2112
    3. Как диагностировать неисправность
    4. Видео: Как проверить датчик скорости Ваз 2112 и диагностировать неисправность
    5. Когда нужно менять
    6. Сколько стоит замена
    7. Подготовка к замене
    8. Пошаговая инструкция замены датчика скорости Ваз 2112 с механическим приводом
    9. Пошаговая инструкция замены электронного датчика скорости Ваз 2112
    10. Видео: Как заменить датчик скорости на Ваз 2112 своими руками – пошаговая инструкция

    Где находиться датчик скорости

    В «двенашке» датчик скорости располагается на коробке передач. Если более детально, то искать его следует в подкапотном пространстве, в моторном отсеке, рядом с выпускным коллектором – между гибким валом и приводом спидометра. Датчик установлен вертикально.

    На фото представлено расположение датчика на восьми клапанном моторе

    Признаки неисправности датчика скорости Ваз 2112

    Датчик скорости ВАЗ 2112 отвечает за правильную подачу бензина. Также он позволяет выставить угол опережения зажигания, помимо этого, устройство осуществляется контроль качества топливовоздушной смеси.

    Регулятор производит сбор всей необходимой информации для инжектора — количество оборотов мотора, скорость езды, данные о детонации и т.п. — после чего передает импульсы на ЭБУ. Блок управления после передачи осуществляется проверку всей полученной информации, в результате чего вносит правки в функционирование инжектора.

    На фото отчетливо видно как выглядит датчик скорости на автомобиле Ваз 2112

    В том случае, если одометр перестает нормально работать, при этом спидометр выдает неправильную информацию касательно пройденного километража и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2112, так и привода устройства. Не исключается такой вариант, что проблемы связаны с электропроводкой. Также на практике часто случаются неполадки, вызванные распиновкой датчика скорости, которая может быть перепутана либо неработоспособностью самого разъема. В последнем случае проблема может быть обусловлена плохими контактами.

    Помимо всего прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Разумеется, причин, по которым авто глохнет, может быть множество. В том случае, если спидометр, расположенный на панели приборов, будет выдавать некорректные данные, на щитке должен гореть индикатор Чек Энджин. Если ДС выйдет из строя, вы сразу обратите внимание на горящий чек на приборной панели.

    Как диагностировать неисправность

    Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.


    Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В.

    Если с питанием все в порядке, переходите непосредственно к самой диагностике.

    Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля. Поддомкратьте передние колеса. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток. Установите КПП в положение 5 передачи и покрутите колесо. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.

    Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене). С помощью проводов опять же повторяете приведенную выше схему. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

    Способ №3 – «проверка лампочкой». Применяется к датчику скорости без его снятия с автомобиля. С помощью домкрата ведущие колеса приподнимите на землей. По приведенной схеме к диагностируемому элементу подключите лампочку. Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.

    Читать еще:  Стоит ли покупать контрактные запчасти и в чем их отличия от оригиналов

    Видео: Как проверить датчик скорости Ваз 2112 и диагностировать неисправность

    Когда нужно менять

    От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

    Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

    Процесс проверки датчика скорости двенашки

    Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

    Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).

    Сколько стоит замена

    Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.

    Каталожные номера датчика:

    • с механическим приводом — 2110-3843010F;
    • электронный (новый) — 2170-3843010.

    Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества. Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты.

    Лучше приобрести датчик с полностью металлическим приводом.

    Подготовка к замене

    Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

    Разъем для подключения датчика скорости Ваз 2112

    Во-первых, на ВАЗ 2112 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

    Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

    Пошаговая инструкция замены датчика скорости Ваз 2112 с механическим приводом

    Для того, чтобы провести замену датчика скорости с механическим приводом на Ваз 2112 выполняем следующею инструкцию:

    1. Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
    2. Далее, отсоедините от самого контроллера разъем с проводкой. На этом этапе важно запомнить, какая распиновка у этих элементов.
    3. Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22. В данном случае регулятор может иметь определенные отличия в конструкции.
    4. Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач. Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем. Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью

    Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

    В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

    Пошаговая инструкция замены электронного датчика скорости Ваз 2112

    Для того, чтобы заменить электронный датчик скорости на Ваз 2112 необходимо выполнить следующие действия

    1. Обесточиваем бортовую цепь авто.
    2. Отверткой ослабляем хомут гофры, и снимаем ее.
    3. Отсоединяем провода от ДС, отодвинув защелку.
    4. Ключом на 10 откручиваем гайку крепления датчика.
    5. Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
    6. Подсоединяем гофру.
    7. Подключаем клемму массы.

    Видео: Как заменить датчик скорости на Ваз 2112 своими руками – пошаговая инструкция

    Почему может не работать спидометр ВАЗ 2110 инструкция ремонта

    Данные о скорости важны для каждого водителя, ведь именно эта информация помогает контролировать машину. Поэтому спидометр располагается на самом видном месте, в удобной зоне – на торпеде под рулем. Он сделан как единый блок с прочими устройствами. Чаще всего в его циферблат встроен счетчик другого прибора – одометра. Он показывает пройденное машиной расстояние – пробег.

    Скорость движения – важная информация, без которой на дороге можно быстро попасть в сложную и даже аварийную ситуацию. Поэтому если не работает спидометр автомобиля ВАЗ 2110, то необходимо срочно принять меры к его починке, чтобы водитель в любой момент движения обладал полной и верной информацией об автомобиле. Чтобы он мог оперативно принять верное решение в быстро изменяющейся дорожной ситуации.

    1. Назначение и принцип работы спидометра
    2. Признаки и причины неполадок ДС (датчика скорости)
    3. Как проверить датчик скорости
    4. Варианты устранения неполадок спидометра
    5. Замена спидометра
    6. Замена датчика скорости
    7. Другие варианты
    8. Рекомендации экспертов

    Назначение и принцип работы спидометра

    Тип спидометра ВАЗ 2110 зависит от года выпуска транспортного средства. Поначалу устанавливали устройства с механическим приводом. Он представлял собой тросик с четырехгранными элементами по обеим сторонам. Крепление тросика к прибору производится с помощью накидных гаек. Через данный тросик крутящий момент передавался от вторичного вала к стрелочному указателю.

    Как работает спидометр

    Появление электронных измерителей скорости в данных моделях ВАЗ совпало с переходом на инжекторные двигатели. Сигнал для спидометра генерируется датчиком скорости. Сам он является асинхронным генератором на постоянных магнитах. Действует, используя эффект Холла.

    Датчик считывает параметры движения и посылает их как импульсы на электронный блок управления. Данные преобразуются и отправляются дальше, на прибор. Информация с датчика, кроме того, важна для некоторых систем автомобиля. Это, например, подача топлива и система зажигания.

    Действие спидометра основано на определении частот электрических импульсов, которые приходят от датчика скорости или от ЭБУ. Международные стандарты нормируют количество сигналов на один километр пути. Оно составляет шесть тысяч прямоугольных импульсов менее 1 и более 5 Вольт.

    Схема спидометра обрабатывает поступающие данные, превращая их в электрический ток. Величина тока зависит от количества импульсов за единицу времени и прямо пропорциональна скорости движения автомобиля.

    Признаки и причины неполадок ДС (датчика скорости)

    Выход из строя датчика скорости можно определить визуально во время поездки. Это происходит, когда стрелка спидометра скачет, дает явно неправильные показания или падает на нулевую отметку. Если, одновременно, одометр перестает определять пройденное расстояние, то наиболее вероятная причина поломки – выход из строя датчика.

    Дополнительными признаками появления неисправности могут служить неровная работа силового агрегата на холостом ходу, а также слишком высокий расход топлива.

    Устройство датчика скорости

    Почему не работает ДС? Причин может быть несколько:

    • Контактная колодка загрязнена;
    • Окислены контакты;
    • Проводка перетерлась или оплавилась;
    • Нет контакта из-за неплотно вставленного разъема;
    • Поломка непосредственно датчика.

    Прибор установлен под капотом рядом с выпускным коллектором, на коробке передач. Он подвержен воздействию паров масла, плохо защищен от грязи. Провод датчика может перетереться, либо оплавиться из-за нахождения рядом с сильно нагретыми элементами автомобиля. На автомобиле ВАЗ 2110 с инжектором это часто приводит к исчезновению контакта и прекращению передачи сигнала на спидометр.

    Однозначный ответ об исправности датчика можно получить, произведя его замену. Однако, при покупке ДС, надо обратить внимание на его модель. Во-первых, следует убедиться, что она совместима с предыдущей, во-вторых, рекомендуется обратить внимание на материал штока. Предпочтительнее приобретать датчик с металлическим штоком привода, а не пластмассовым.

    Датчик с металлическим штоком

    Такая конструкция обладает повышенной надежностью и прослужит достаточно долго, в то время как пластиковая может выйти из строя в течение нескольких месяцев. Приобретая устройство, важно убедиться, что на штоке есть шайба, отсутствуют люфты, а также что комплект соответствует приложенной документации на датчик.

    Все перечисленные вопросы связаны только с инжекторами, потому что в карбюраторных системах как такового ДС нет. На механический спидометр крутящий момент передается с помощью тросовой системы, без каких-либо электрических преобразователей.

    Как проверить датчик скорости

    После изучения контактов и проводов на предмет окисления, загрязнения, повреждений, если они не найдены, то необходимо проверить сам датчик. Существуют надежные методы определения работоспособности прибора.

    Как проверить ДС на работоспособность? Процедуру определения исправности датчика можно провести при помощи портативного осциллографа. Он измеряет сигнал, идущий от прибора и отображает его.

    Данным методом можно визуально определить не только то, что датчик неисправен, но и попробовать установить причину поломки. Получить представление о характере сигнала можно при помощи обычного мультиметра.

    Для диагностики необходимо подсоединить провода датчика к измерительному прибору, а само устройство вращать, взявшись за сердечник. Можно закрепить датчик в гильзе шуруповерта. Тогда на экране осциллографа должно появиться изображение прямоугольной формы. После одного поворота должно быть показано шесть импульсов. Так выглядит сигнал с работающего датчика.

    Что показывает осциллограф

    Если не работает спидометр на ВАЗ 2110 инжекторного типа, при этом сигнал на прибор поступает, то претензии, скорее всего, к приводу датчика скорости. Если грани вала механически повреждены, то восстановить работоспособность системы можно исключительно после замены ДС.

    Варианты устранения неполадок спидометра

    Прежде чем устранять неполадки, необходимо точно выяснить причину того, почему не работает спидометр на ВАЗ 2112. Для этого существует надежный и простой метод. Проверку начинают с датчика скорости и, в поисках поломки, двигаются по направлению к спидометру.

    Следует убедиться в исправности всех проводов и приборов. Для определения наличия сигнала можно применить лампу, к которой припаяны провода. Ее можно без труда подключить в бортовую сеть автомобиля.

    1. Первый провод подключают к минусовой клемме АКБ.
    2. Вторым имитируют импульсы, стараясь с определенной частотой осуществлять прикосновение к контакту «А».
    3. Если спидометр реагирует – стрелка будет поворачиваться на небольшой угол – то данная часть электрической цепи исправна.
    4. Прикасаясь к контактам на всем пути от колодки до прибора, можно установить, где находится место обрыва.

    Если реакции стрелки так и не последовало, то причины неисправности в спидометре, и он подлежит замене.

    Замена спидометра

    На ВАЗ 2110 запчасти, годные для ремонта спидометра, не выпускаются. Если произошла неприятность, и сломался именно он, то устройство можно починить, заменив щиток приборов «Счетмаш». Либо приобретя продукцию другого производителя, например, комбинацию приборов VDO. Но, согласно статистическим данным, показывающие элементы достаточно надежны и ломаются очень редко. Гораздо чаще выходят из строя датчики, а самыми распространенными поломками являются окислившиеся контакты и неисправные провода.

    Возможна ситуация, когда диагностика указывает, что наиболее вероятная причина поломки – блок приборов. Но электроника оказывается исправной. Тогда проблема в КПП. Возможна поломка шестерни привода. Но подобный ремонт трудно выполнить своими руками и придется обратиться к специалистам.

    Если говорить о механических спидометрах, то они не работают чаще всего из-за обрыва тросика, либо из-за износа других элементов системы. Ремонт производится с помощью демонтажа сломанных деталей и заменой их новыми – исправными. Чтобы не приходилось часто ремонтировать механику, требуется лишь хорошо за ней следить – вовремя проводить смазку и проверять детали на исправность.

    Замена датчика скорости

    Поменять датчик скорости на автомобиле ВАЗ 2112 не так уж и сложно.

    1. Сперва машину надо обесточить, отсоединив от АКБ минусовую клемму.
    2. Затем отключаем соединительный разъем. Для этого надавливают на металлическую скобу, а разъем тянут вверх. Нет необходимости прикладывать чрезмерные усилия.
    3. Чтобы выкрутить датчик из коробки передач, может понадобиться ключ на 22. Но часто случается так, что устройство установлено не слишком плотно и его можно выкрутить рукой.
    4. Теперь можно устанавливать исправное устройство.
    5. При монтаже нового датчика следует следить за тем, правильно ли подключены провода.
    6. Окончательным этапом замены станет проверка работоспособности системы.

    Следует обратить внимание, что на модели ВАЗ 2110, 2111, 2112 устанавливались разные модели датчиков. Поэтому нужно точно знать, какая модель устройства размещена на автомашине. Желательно выяснить код (он указан на корпусе) и приобрести такой же ДС.

    Другие варианты

    Работа спидометра может быть нарушена не только из-за загрязнения или поломки проводов, но и из-за перегоревшего предохранителя. Достаточно заменить в блоке предохранителей F19, и прибор снова заработает.

    Устранить неполадки, вызванные неисправной электрикой (проводами и контактами), не сложно. Проводку нужно соединить (скрутить, спаять) и изолировать, а контакты зачистить ножом, железной щеткой, наждачной бумагой.

    Если поставлен исправный ДС, а стрелка все равно показывает явно неправильную скорость, которая противоречит режиму движения, то проблема заключается в зубчатом зацеплении привода датчика. Если диагностика подтвердила правоту опасений, то следует заменить зубчатое колесо и шестерню.

    Рекомендации экспертов

    Поездка с неисправным спидометром представляет опасность как для окружающих, так и для самого автовладельца. Когда обнаруживается неполадка, следует незамедлительно ее устранить. В случае если водителю самому это не по силам, то придется отдать машину для ремонта в специализированный сервис-центр или на СТО.

    Но большинство неполадок достаточно несложно отремонтировать своими руками. Если вдруг спидометр перестал отображать верные данные, то не следует поддаваться панике.

    Обычно бывает, что поломка заключается в неисправности проводки, окислении контактов и других легкоустранимых нарушениях передачи электрического сигнала. Обнаружить такую поломку не сложно, достаточно произвести визуальный осмотр, при котором причина неисправности сразу станет очевидна. Тогда устранить поломку на ВАЗ 2110 можно своими руками – это не составит особого труда.

    Определить, что проблема в окислении контактов или в перетертых проводах, можно не выходя из салона. Первым признаком данной неисправности является поведение стрелки спидометра. Она прыгает и падает на ноль, когда двигатель заводится. Это легкоустранимые поломки.

    Загрязнение контроллера также может стать причиной неисправности. Надо его снять и очистить, а после установить обратно. Часто такой процедуры достаточно, чтобы произвести ремонт, когда перестал работать спидометр на автомобиле ВАЗ 2110.

    Исправность работы спидометра важна во время движения, а многие методы починки просты и доступны большинству водителей. Поэтому не стоит затягивать с диагностикой и ремонтом этого важного прибора.

    Понравилась статья? Оставьте ваш комментарий.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
