Как подключить камеру заднего вида к навигатору собственными силами

«GlobusGPS GL-800 VIP — заманчивое предложение»

Игра на опережение

К счастью, производители тоже не медлят и навигатор с видеорегистратором и камерой уже стал реальностью. Существуют модели различных конфигураций, как с уже встроенными одной или двумя камерами, так и с возможностью их подключения.

Подключение камеры к навигатору не требует особых навыков, гаджет сам распознает новое устройство и выведет изображение с камеры на монитор. Вам достаточно просто выбрать нужный штекер и подключить его к специальному видеовходу на корпусе навигатора.

Камеру можно использовать не только для того чтобы фиксировать происходящее – она так же будет чрезвычайно полезна при парковке и прочих сложных маневрах.

Для чего нужно совмещать два устройства?

Выполнять маневр заднего хода иногда непросто даже опытным водителям. Для начинающих автомобилистов прибор, помогающий управлять транспортом – просто находка. Навигационное устройство, объединенное с камерой заднего вида (КЗВ), имеет ряд преимуществ:

Человек, сидящий за рулем, будем маневрировать более уверенно и свободно.
Обеспечивается безопасность вождения, так как такой девайс оберегает от случайного наезда на мелких животных.
С камерой и навигатором уменьшается шанс повреждения автомобиля при столкновении с бордюром, уличными фонарями, скамейками и другими объектами.
Водитель получает четкую и яркую картинку панорамы, находящейся сзади автомобиля.

Многие владельцы транспорта не совсем понимают, что дает такое устройство. Они считают, что для еще одного прибора необходимо искать место внутри автотранспорта, придумывать способ, как передавать сигнал, и начинают приобретать большое количество комплектующих.

Важно! Проблемы установки отпадают, если вместо устройства с дисплеем использовать стандартный навигатор с видеовходом AV-IN.

Это также дает преимущества: нет необходимости устанавливать на панель лишние гаджеты. Человек получает единый блок – камера плюс навигатор, поэтому его внимание во время поездки не отвлекается на посторонние предметы.

То что вам действительно нужно

Так же возможна следующая конфигурация: навигатор с беспроводной камерой. Однако, мы не можем порекомендовать вам подобный аппарат. Конечно это кажется удобным – никаких проводов и возможность свободно перемещать навигатор. Однако подумайте о том что видеокамера тоже требует некоторое количество электроэнергии для работы. Очень быстро вам надоест заменять батарейки в ней, да и к тому же они стоят пусть не таких больших, но заметных денег.

В целом же навигаторы с камерой заднего вида нашли своего покупателя и нишу рынка. Они весьма полезны, особенно для новичков которые еще не слишком уверенно паркуются задом. Да и к тому же подобный аппарат может иметь еще ряд функций – например уже существуют навигаторы в виде зеркала, которые оснащены двумя встроенными камерами и радар-детектором который сможет предупредить вас об опасности и угрозе штрафа.

Позвоните нам по телефонам +7 (495) 648-67-59 и +7 (800) 333-48-59, и мы сделаем все чтобы решить ваши проблемы и ответить на все вопросы, касающиеся наших товаров и магазина. С нами вы будете точно знать — вы совершаете выгодную покупку, ведь мы предложим вам именно то что вам нужно, по самой низкой цене! В Navigator-shop продается только сертифицированная техника с бесплатной доставкой!

Как подключить камеру заднего вида к планшету?

Имея в наличии специальную видеокамеру для парковки, о том, как правильно подключить эту камеру заднего вида к планшету размышляет множество людей.

Подключение навигатора

Устройство получится подключить к видеокамере лишь в той ситуации, если тот снабжается специальным входом AVI. Для соединения аппарата в одно целое понадобится особым переходник от RCA для входа в устройство (который зовется «тюльпаном»);
Навигатор ставят на положенное место. Те, кто постоянно его использует, чаще всего имеют готовую подставку;
К навигатору подключают кабель (который вставляют в прикуриватель) и кабель самой видеокамеры.
Камера заднего хода во время применения навигатора должна оказаться подключена лишь классически, а именно срабатывать в тот момент, когда включена передача сзади. В другое время навигатор применяют как всегда.

Подключение планшета

Для применения планшета в виде монитора под камеру заднего хода имеется весьма необычная идея для крепления. Под него делают специальное гнездо с обратной стороны козырька от солнечных лучей (по принципу зеркала у кресла пассажиров). Таким образом сам планшет не станет загораживать обзор. Такая концепция подойдет лишь для сравнительно маленьких гаджетов. Особенно трудно проводить операции с ОС «Android».

Для начала нужно рассмотреть более простой вариант: у человека планшет, на котором установлен «Windows». В этом случае можно пойти тремя путями.

Установлена веб-камера. Она подкидывается сквозь разъем USB. Конечно, нужно будет протянуть шнур сквозь салон, но зато станет восприниматься практически каждая модель. Если камера уже установлена, а драйверов под нее не осталось, софт легко можно скачать;
Установлена обыкновенная камера. Понадобится кроме провода ТВ тюнер (по типу флешки) с поддержкой видеовхода. Монтаж системы по причине его приобретения окажется дороже примерно на две тысячи рублей;
Видеокамера с WiFi. По некоторым параметрам это удобно: не нужно будет протягивать сеть. С иной стороны, она сама по себе окажется более дорогостоящей на фоне иных вариантов. А самое основное – обязательное опоздание сигнала. Пусть лишь на часть секунды, однако от этого не уйти. Потому парковаться придется привыкнуть очень спокойно и осторожно. Помимо этого, если стоянка располагается поблизости сильных источников, сигнал станет заглушаться. И, в конце концов, понадобится скачать и установить на устройство специальную программу «RFK WIFI».

Если же у человека установлена ОС «Android», то различного рода манипуляций понадобится гораздо больше.

Планшет должен обязательно обладать USB портом;
Камера должна сотрудничать с разного рода Android гаджетами. То есть приобретать ее придется лично под конкретный планшет. Нужно приготовится к поискам: это очень редкая вещь;
Нужно будет пользоваться специальными видеосерверами, устанавливать ПО, которое действует лишь с GPS или гироскопом.

Подключаем навигатор

Прибор можно подключить к камере только в том случае, если он снабжен входом AVI. Для соединения аппаратуры в единое целое потребуется переходник от разъема RCA на вход навигатора (так называемый «тюльпан»);
Навигатор ставится на отведенное место. Те, кто постоянно им пользуются, обычно имеют уже установленную подставку;
К навигатору подсоединяется кабель питания (втыкается в прикуриватель) и кабель собственно камеры.

Камера

Чаще всего у такого автонавигатора должен быть видео вход, или AV-in. Это позволит устройству принять внешний видеосигнал с видеоплеера, видеорегистратора, камеры заднего вида, тв-тюнера и даже эхолота.

Особенно это будет удобно, если у навигатора имеется большой экран. В комплектацию таких навигаторов, в большинстве случаев, входят специальный AV-кабель, а все нужные для подключения кабели и соединительная проводка поставляется в комплекте с внешней видеокамерой, когда вы её приобретаете в магазине.

Существуют видеокамеры для определённых моделей навигаторов, а есть универсальное оборудование, которое подходит для любого устройства, которое имеет AV-вход.

Важный момент

Если вы решили подсоединить устройство с помощью проводного способа, то может возникнуть проблема: после запуска двигателя на экране навигатора появляются сильные помехи, затрудняющие обзор. Для их устранения в схему подключения необходимо добавить реле. Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора. Схема подключения приводится ниже.

Наличие реле в этой схеме позволит устранить помехи, мешающие обзору

Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. Главное, на что стоит обратить внимание, это на надёжность контактов и изоляции, так как вышеуказанные помехи могут возникать в том числе и из-за небрежной изоляции проводов питания и массы.

Варианты установки

Подключить к навигатору видеокамеру возможно 2 способами — проводным и беспроводным.

Проводное подключение

Для этой методики потребуются следующие детали:

крепежи;
RCA-переходник, который будет устанавливаться на вход навигационного устройства;
кабели с разъемами выхода;
КЗВ.

Проводной тип подключения подразумевает выполнение следующих стадий:

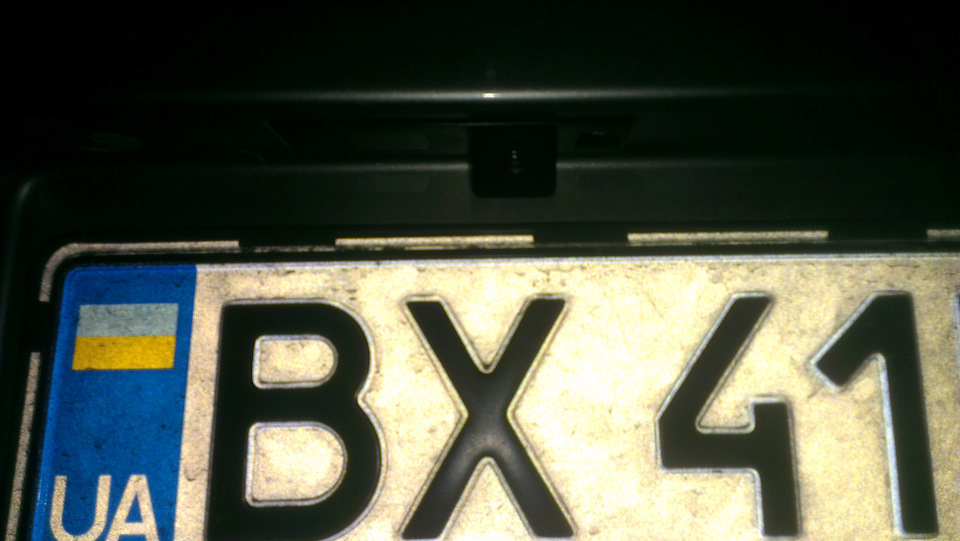

Камера заднего обзора с использованием саморезов прочно фиксируется над номерами, возле элементов подсветки.

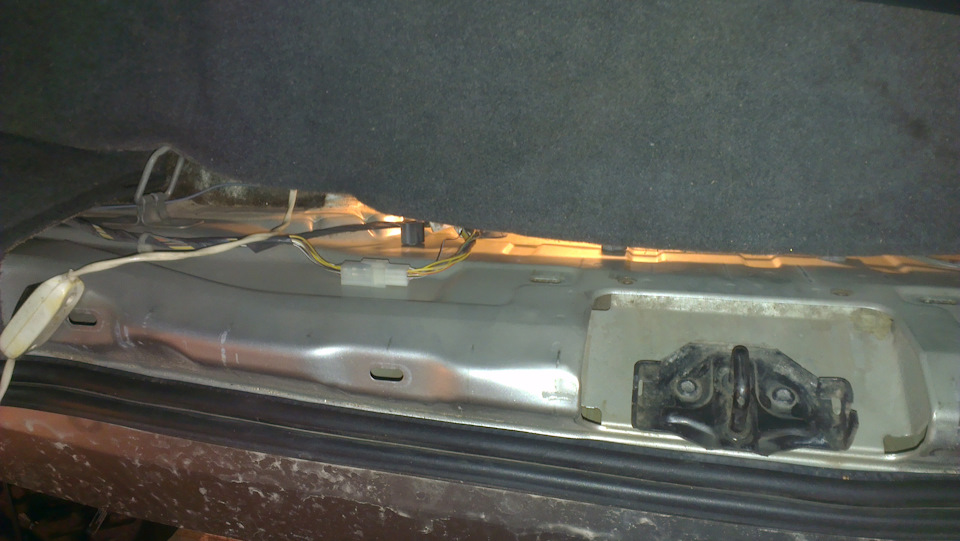

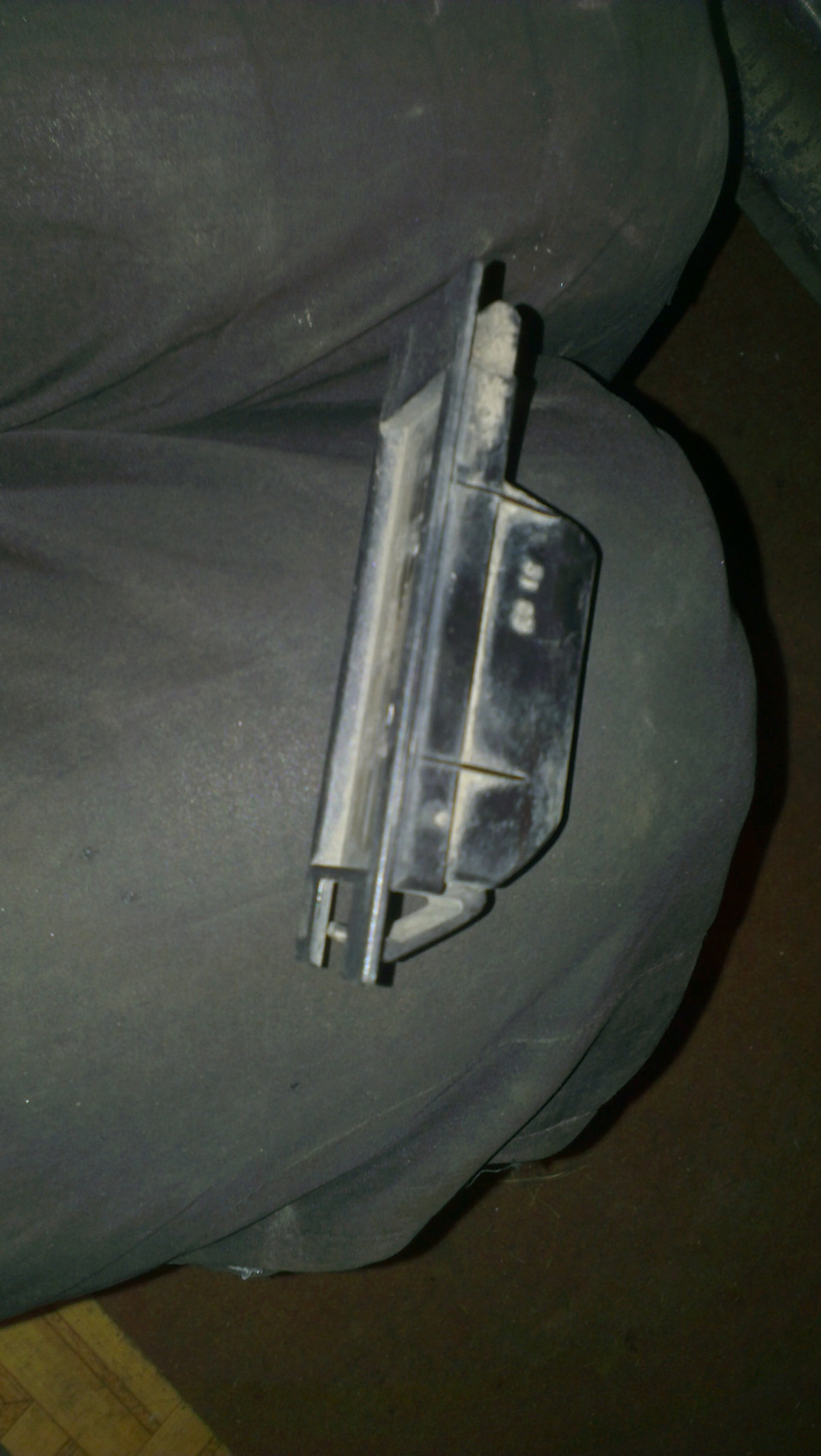

Сквозь отверстие подсветки проводится провод внутрь салона.

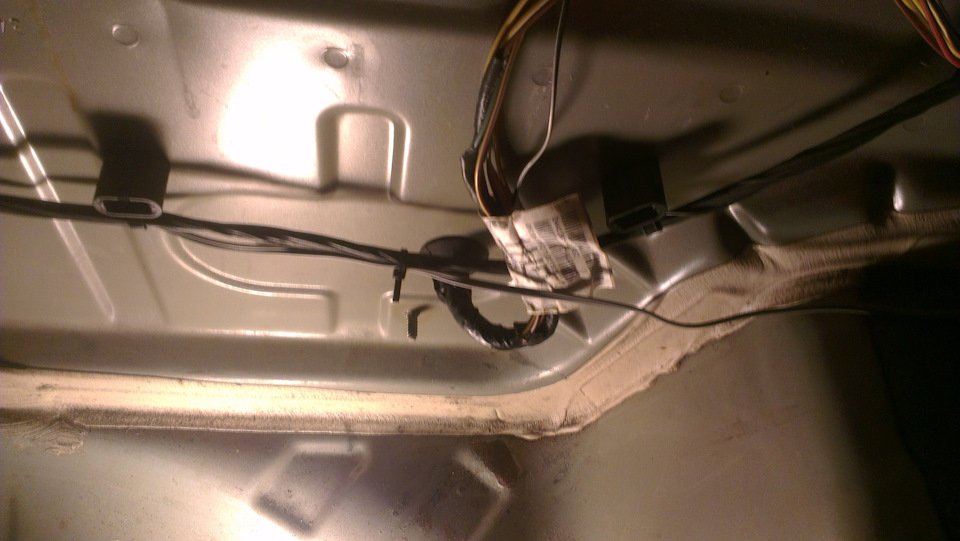

Питающий кабель подключается к проводу, подающему энергию на задние стоп-фонари.
Кабель-масса подсоединяется к автокузову в любом месте.
После этого необходимо проверить надежность подключаемой электропроводки и крепления.

На заключительной стадии необходимо подвести к навигатору провод видеокамеры, а другой провод устройства — подсоединить к автомобильному прикуривателю.

В таком случае КВЗ будет включаться только тогда, когда автомобиль едет задом, а изображение с нее будет выводиться на дисплей навигационного оборудования.

Подключаем планшет

Для использования планшета в качестве монитора под камеру заднего хода есть оригинальная идея крепления. Под него делается гнездо с тыльной стороны козырька от солнца (по принципу зеркала у пассажирского кресла). Так планшет не загораживает обзор. Конечно, идея подойдет только для относительно небольших устройств.
Мысль использовать имеющийся планшет соблазнительная, но реализуемая с трудом и не со всеми устройствами. Особенно сложно с «Android

». Рассмотрим сначала более легкий вариант: у вас планшет, на котором стоит «Windows». Пойти можно 3-мя путями.

Поставлена веб-камера. Она подкидывается через разъем USB. Конечно, придется тянуть шнур через весь салон, но зато восприниматься будет почти любая модель. Если камера уже стоит, а драйверов под нее не сохранилось, софт без труда можно найти на развалах Интернета;
Стоит обычная камера. Потребуется помимо провода ТВ тюнер (типа флешки) с поддержкой видеовхода. Монтаж системы за счет его покупки удорожается приблизительно на 2 тыс. руб;
Камера с WiFi
. С одной стороны, удобно: не нужно тянуть сеть. С другой стороны, она изначально будет дороже других вариантов. А самое главное – обязательное запаздывание сигнала. Пусть буквально на доли секунды, но этого не избежать. Так что парковаться нужно привыкать медленно и аккуратно. Кроме того, если стоянка расположена недалеко от мощных источников (радиостанций, высоковольтных линий и т.д.), сигнал будет глушиться. И, наконец, потребуется скачать и установить на планшет программу «RFK WIFI».

Если же у вас «Android», то разного рода приседаний потребуется больше.

Планшет должен иметь USB порт;
Видеокамера должна добровольно сотрудничать с Android устройствами. То есть покупать ее нужно персонально под ваш планшет. Готовьтесь поискать: довольно дефицитная вещь;
Придется использовать видеосервера, ставить программное обеспечение, которое работает только с GPS или гироскопом (G-сенсор не прокатит).

Энтузиасты побеждают все эти проблемы. Но чаще люди отказываются от такой трудно воплощаемой идеи и подключают камеру, например, к автомагнитоле. Перед тем, как подключить камеру заднего вида к навигатору или планшету, реально оцените свои способности в деле прокладки и настройки сетей. Если вы не уверены в силах, лучше обратиться к специалистам: стоит такая услуга в пределах 1,5 тыс. руб., зато уж точно все будет работать. А если ваш планшет не совместим с камерой, вам сразу же об этом скажут.

Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

установить видеокамеру в намеченное место;
подключить питание камеры;
вывести видеокабель в переднюю часть салона машины;
подключить видеокабель к монитору для передачи изображения.

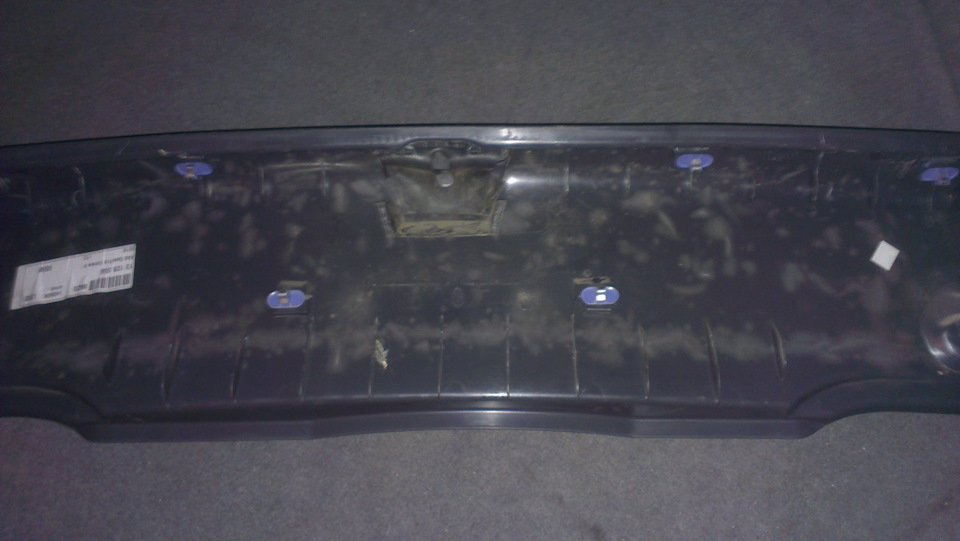

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

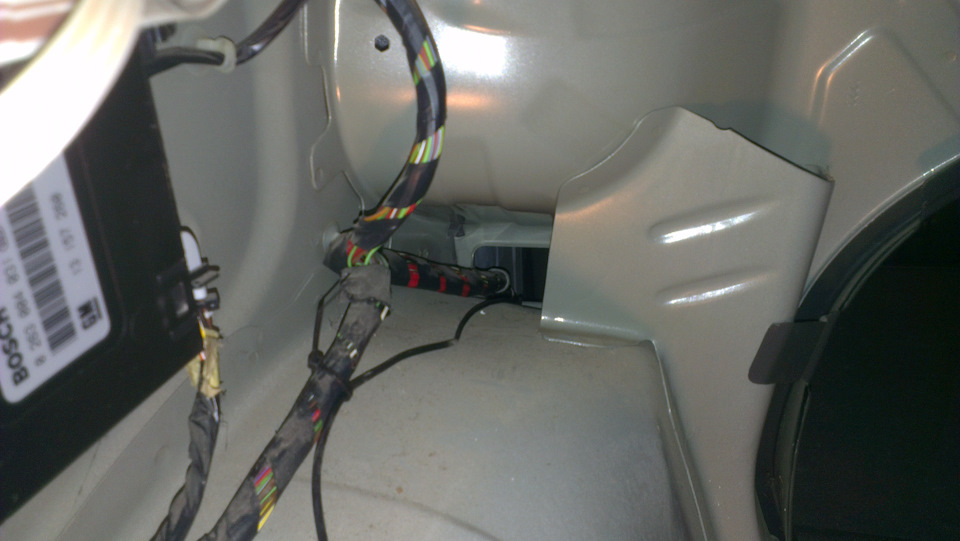

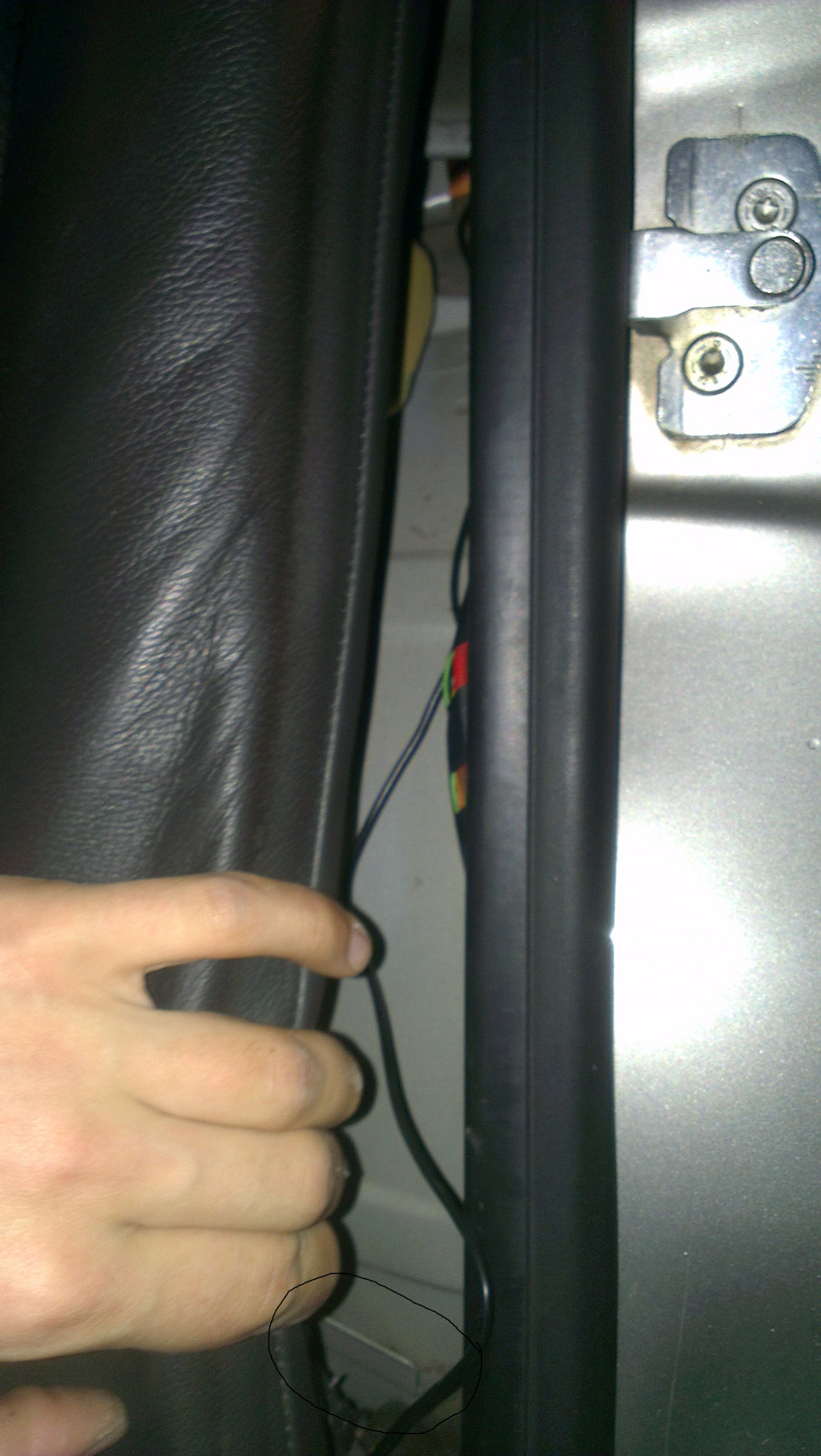

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Читать еще: Когда нужно переходить на летнюю резину с зимней по новому закону

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

Как подключить камеру заднего вида к навигатору или планшету? Прокачиваем комфорт в машине

Скачать PDF

Имея на борту видеокамеру для парковки, как подключить камеру заднего вида к навигатору или планшету думают очень многие. Главный аргумент: не нужно покупать дополнительный монитор, который стоит весьма недешево. GPS-навигатор есть практически у каждого, кто много ездит, и не по маршруту «дом – работа», а и по незнакомым местам.

У остальных же наверняка найдется планшет, который все равно постоянно берется с собой, так почему бы не пустить его в ход, отправляясь куда-нибудь на автомобиле? Есть, конечно, и недостатки у подключения подручных мониторов.

Во-первых, нужно очень хорошо подумать, где поставить устройство. На многих моделях авто крепление его на торпеду может несколько заслонить обзор. Если же поставить подставку для экрана ниже, им будет неудобно пользоваться. Как вариант, можно реализовать место под магнитолу, но тогда придется отказаться от столь полезной опции что по душе придется явно не всем. Во-вторых, если нужно просто переставить машину с одной парковки на другую (например, на освободившееся более удобное место), то ни навигатор, ни планшет обычно не ставят на место, а действуют по старинке.

Как подключить камеру заднего вида к навигатору или планшету, народ преимущественно решает не разбираться, а предоставлять подключение мастерам, специализирующимся на данном вопросе. Однако в некоторых случаях можно попробовать все сделать самостоятельно – почему бы и нет?
