Сколько стоит пневмоподвеска на Приору и зачем она нужна

Airmasters › Блог › Установка пневмоподвески на Lada Priora

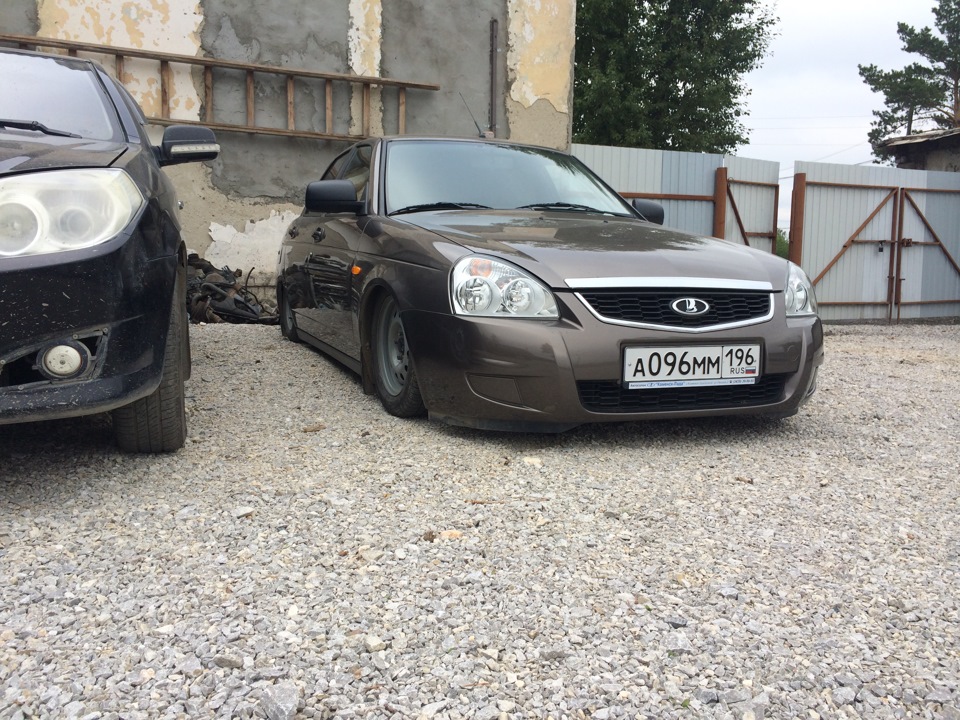

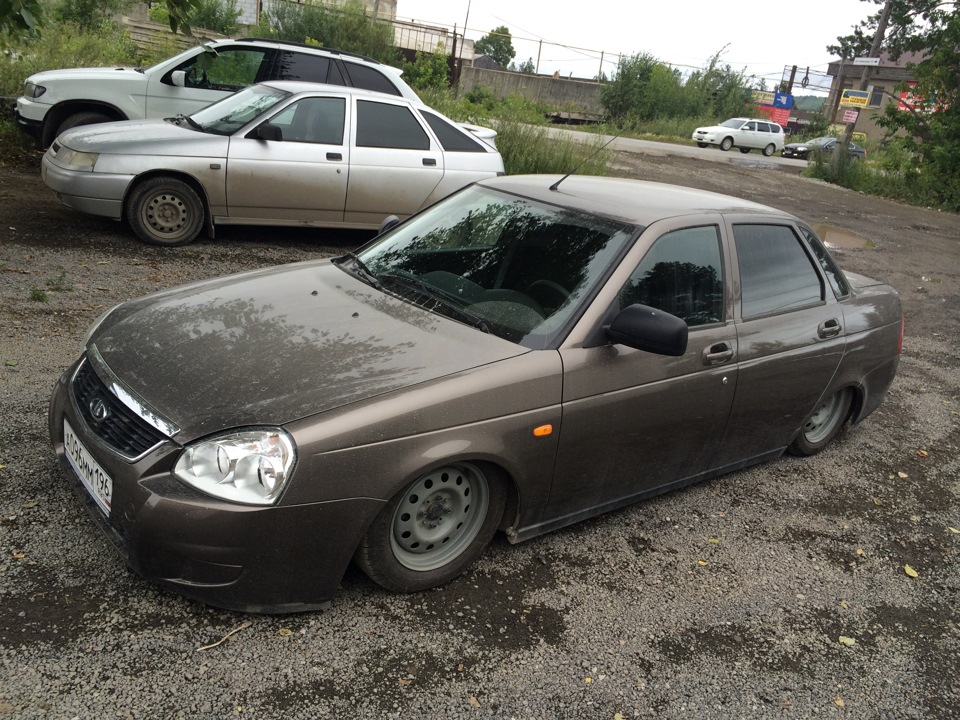

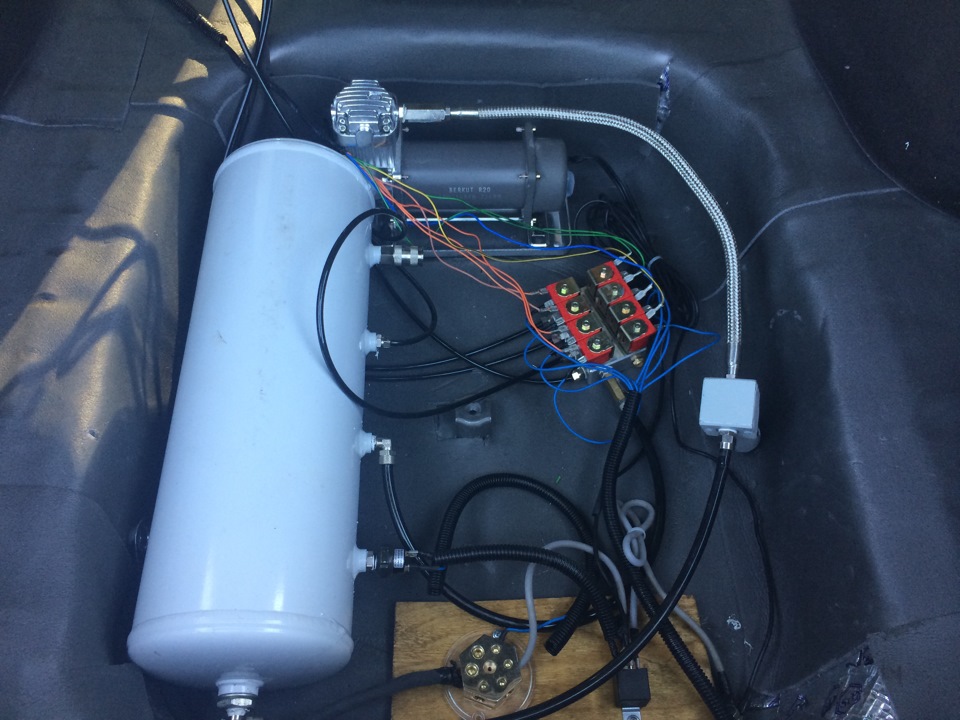

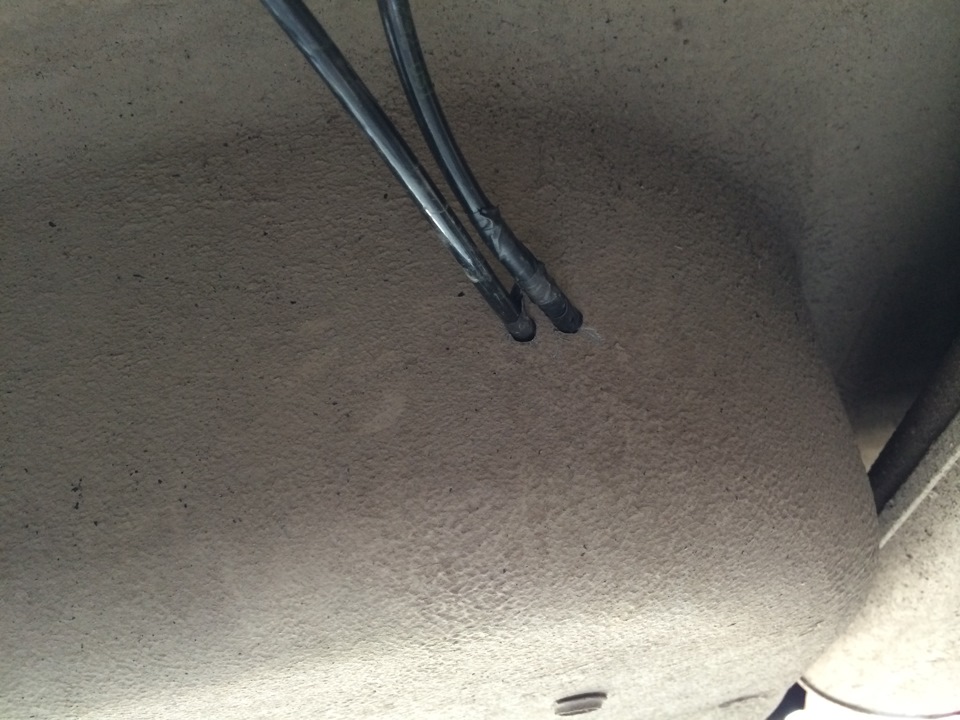

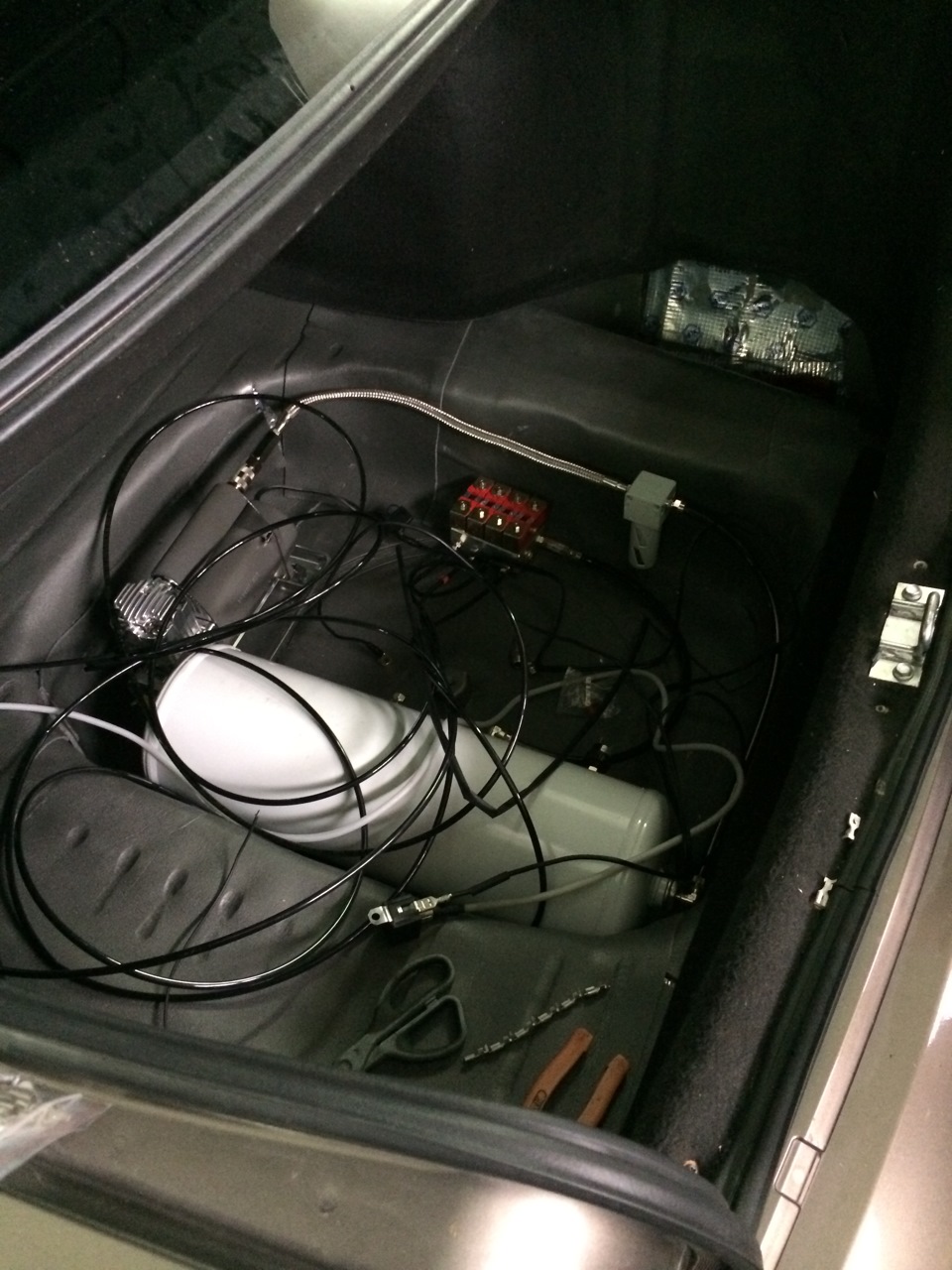

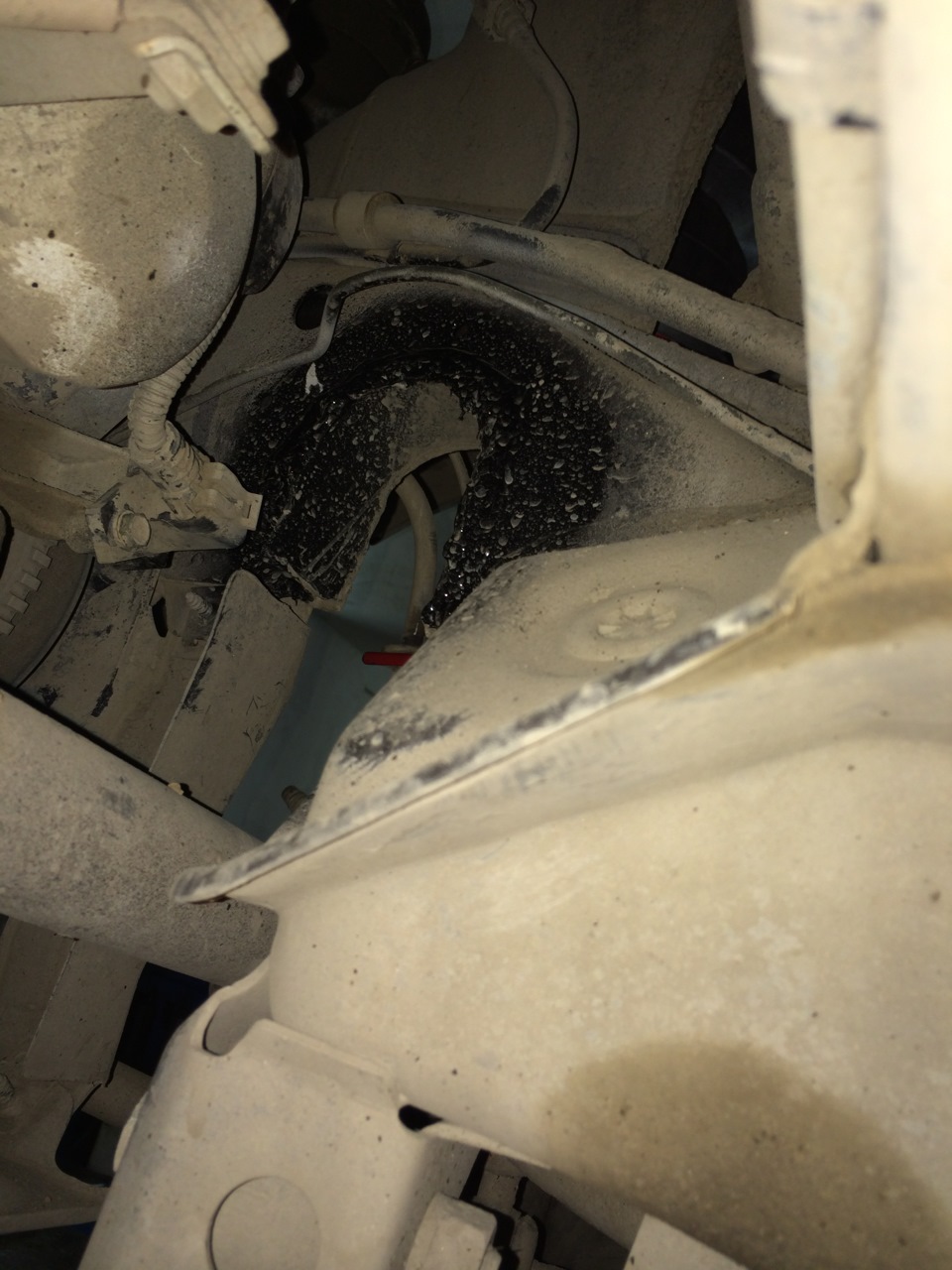

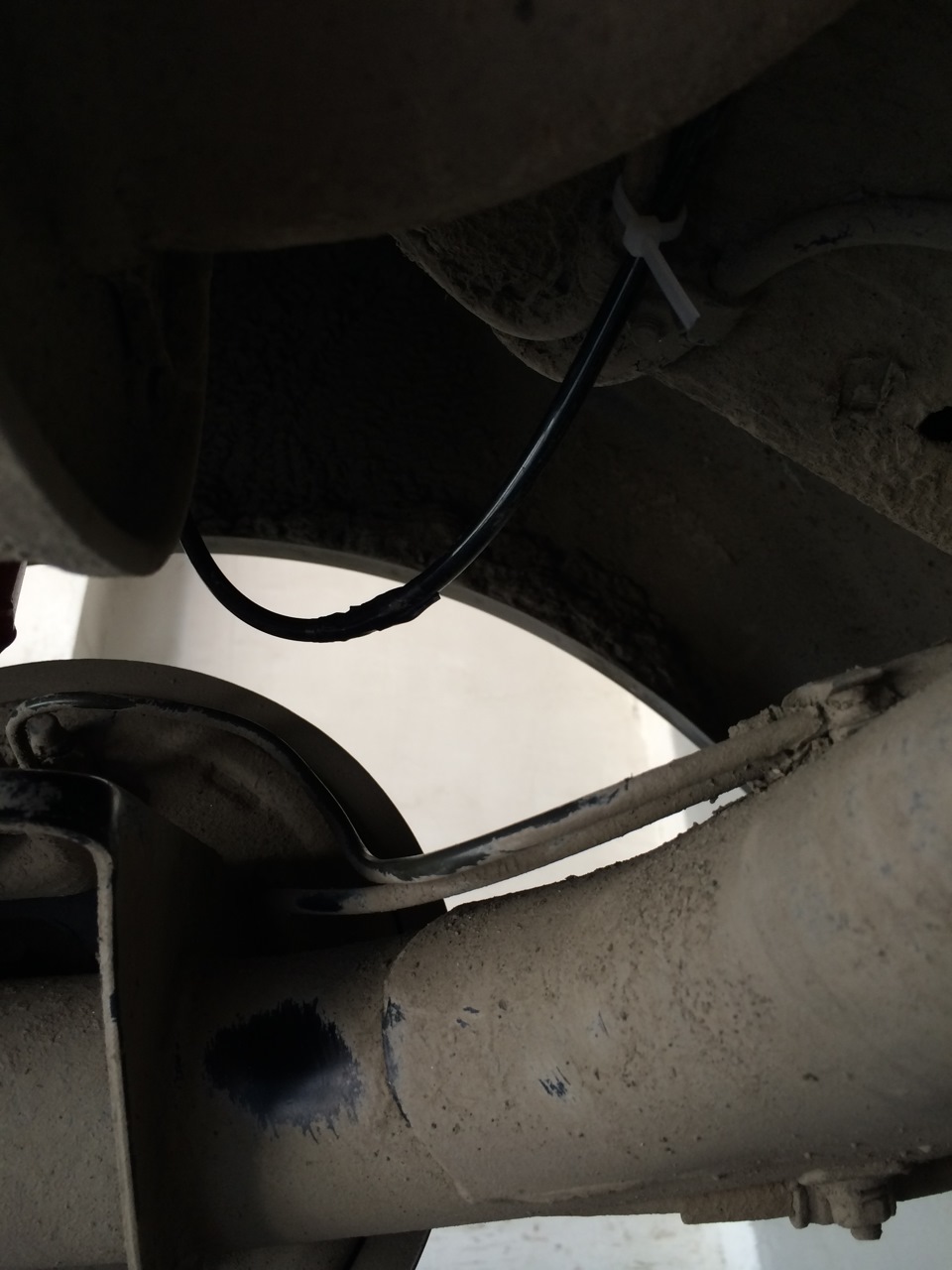

В январе один из клиентов приобрёл полный комплект пневмоподвески и пневмогудок на Lada Priora с установкой в Airmasters. Основным пожеланием было занизить до предела, без конструктивного вмешательства в кузов. Было решено установить:

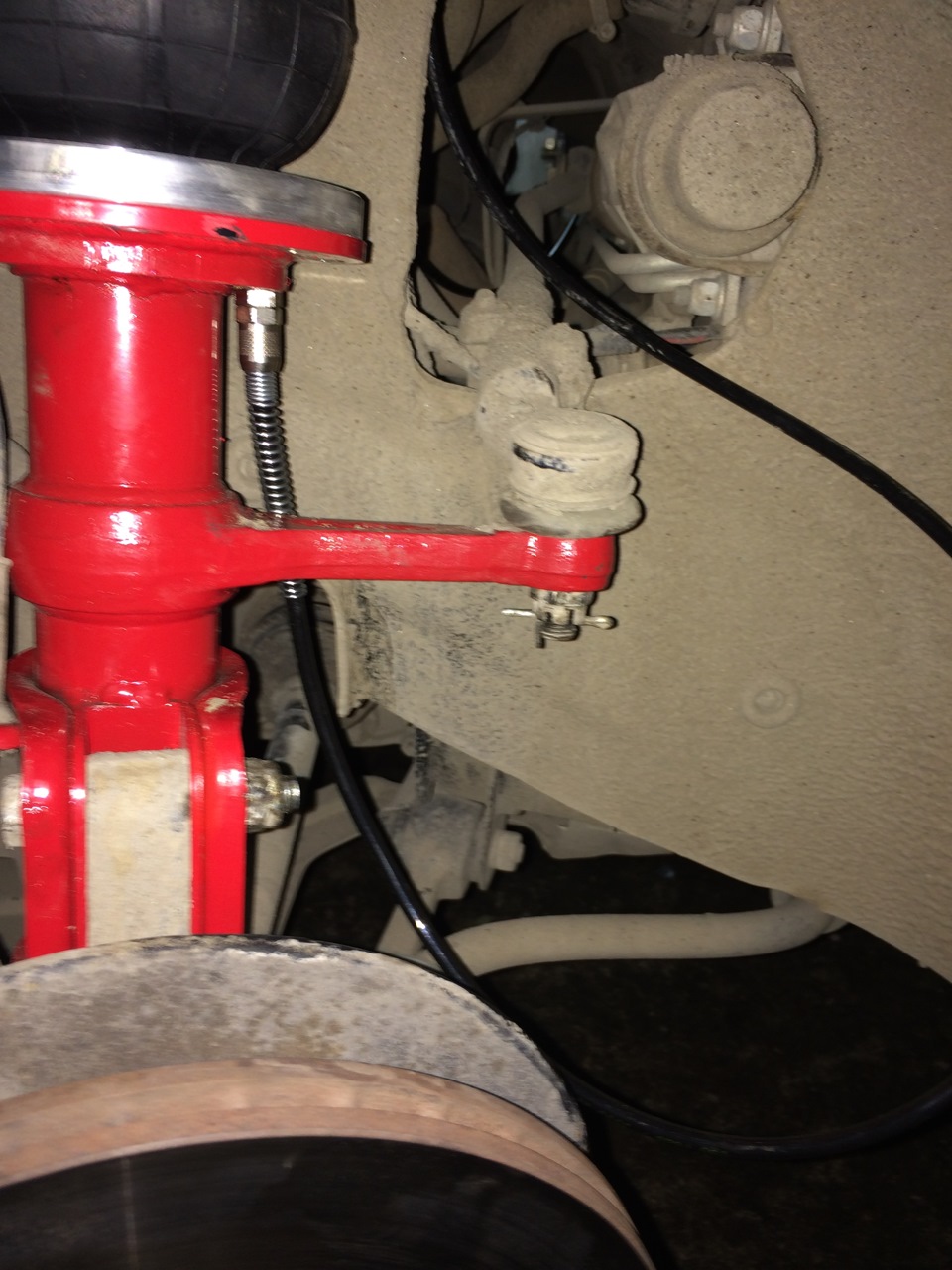

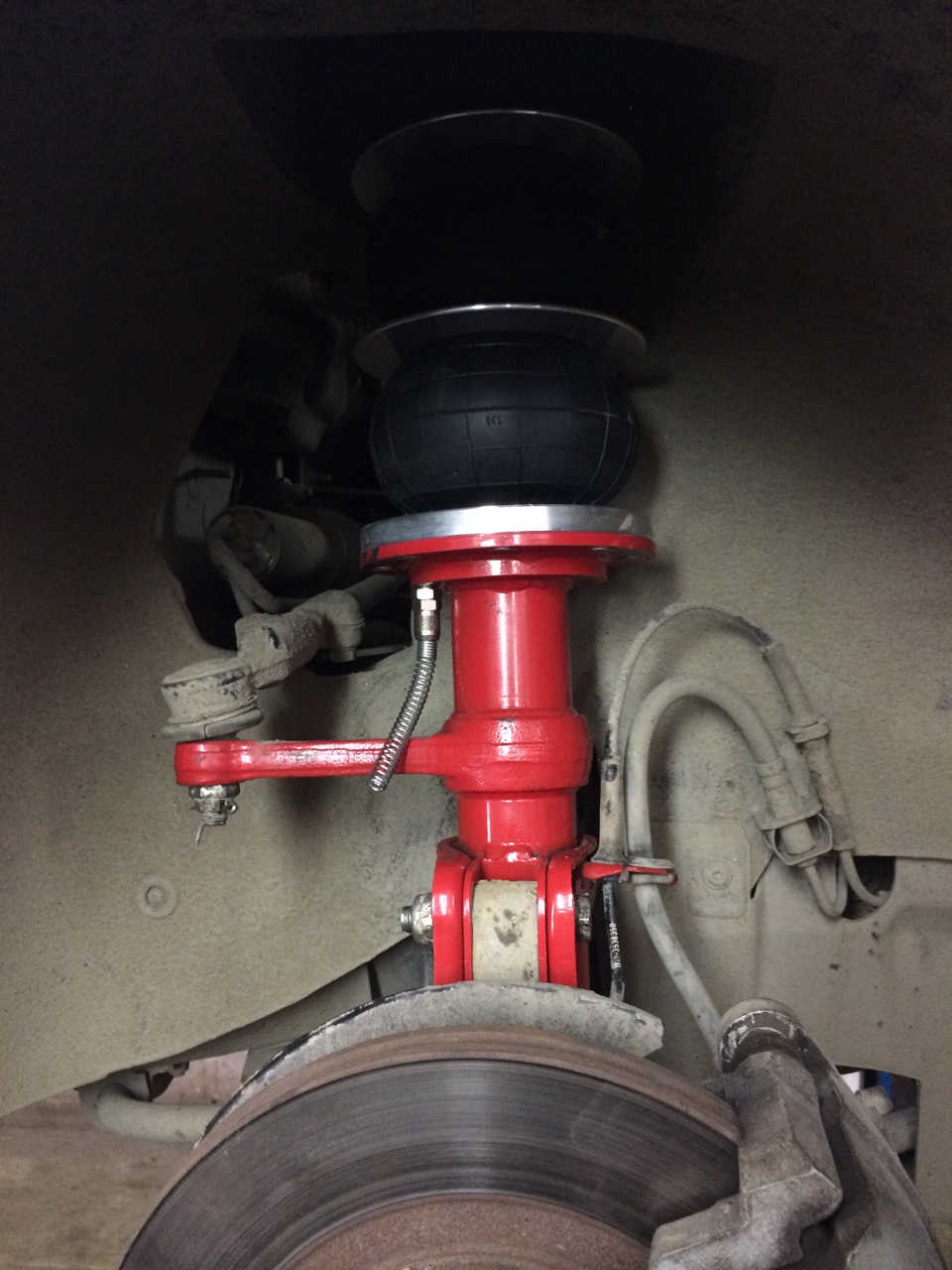

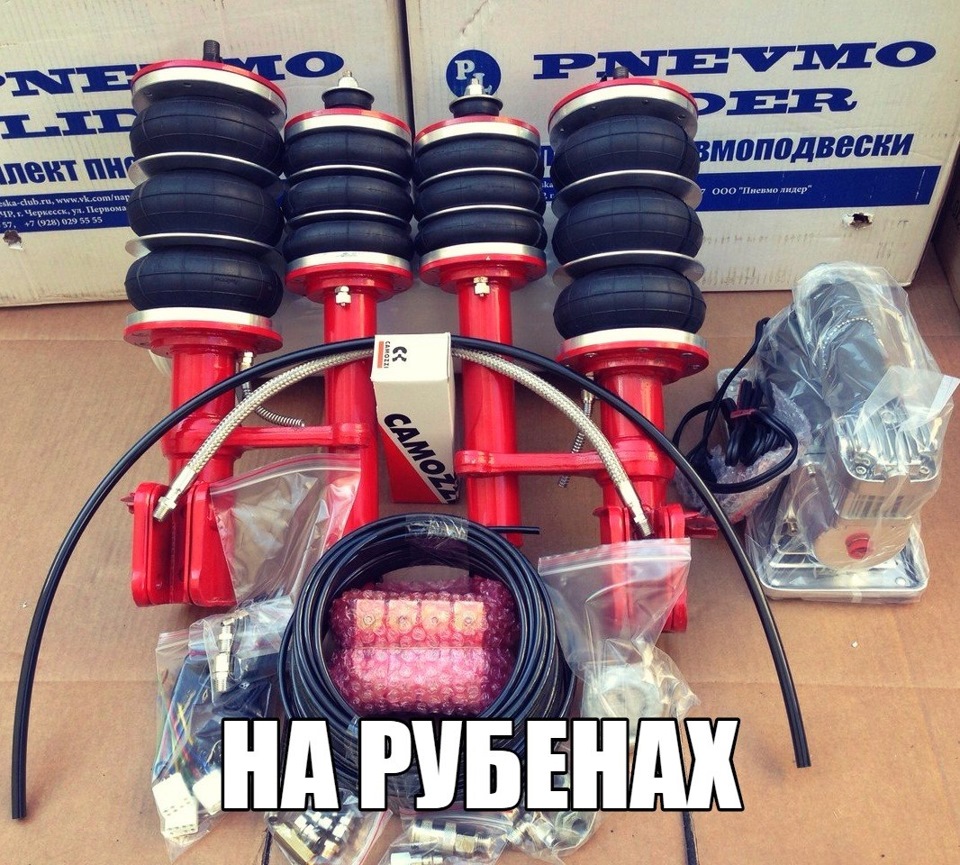

— Пневмостойки на подушках Rubena с занижением -70мм

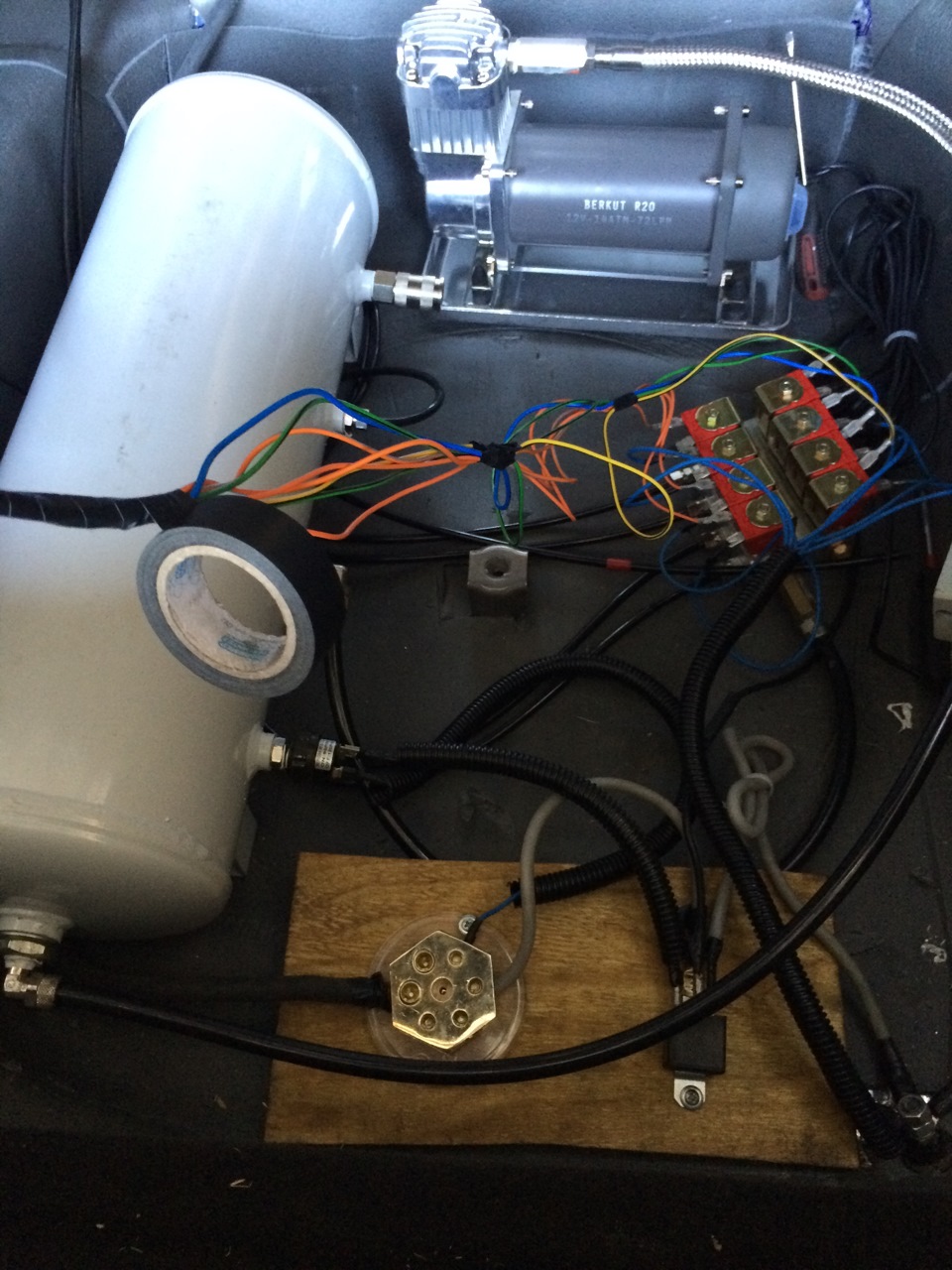

— Блок клапанов AC на 4контура 1/4″
— Компрессор Беркут PRO20 в заводской комплектации
— Ресивер алюминиевый 12л
— Комплект магистралей и соединений Camozzi 8/6
— Реле давления 120-150PSI
— Аварийный клапан Camozzi 1/4
— Обратный клапан Camozzi 1/8
— Влагоуловитель Camozzi 1/4
— Глушитель сброса воздуха 1/8
— Манометр Type 1 с датчиками давления

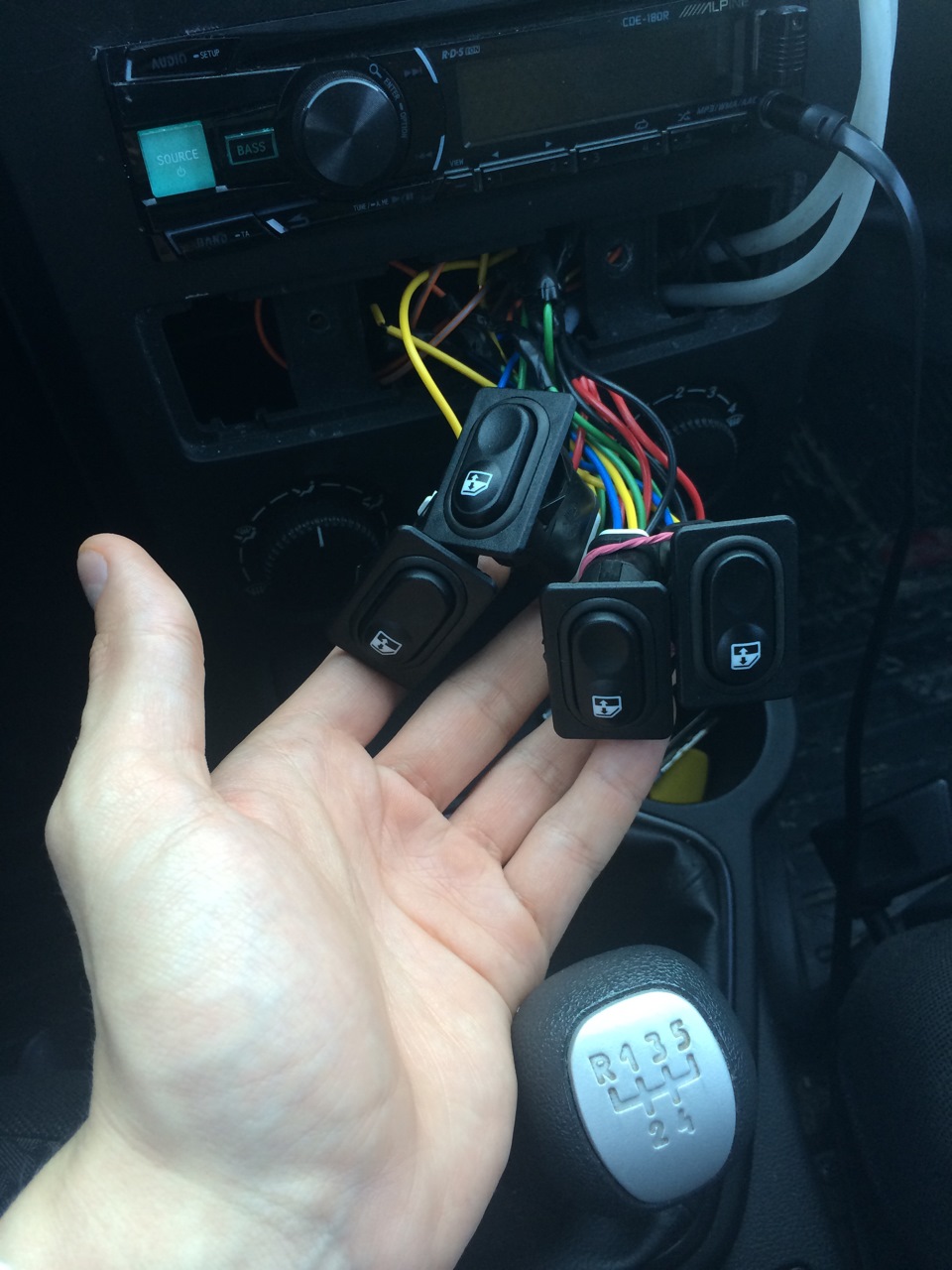

— Пульт управления 7кн
— Проставки под шаровые
— Тонкий привод с ABS
— Пластины переноса балки

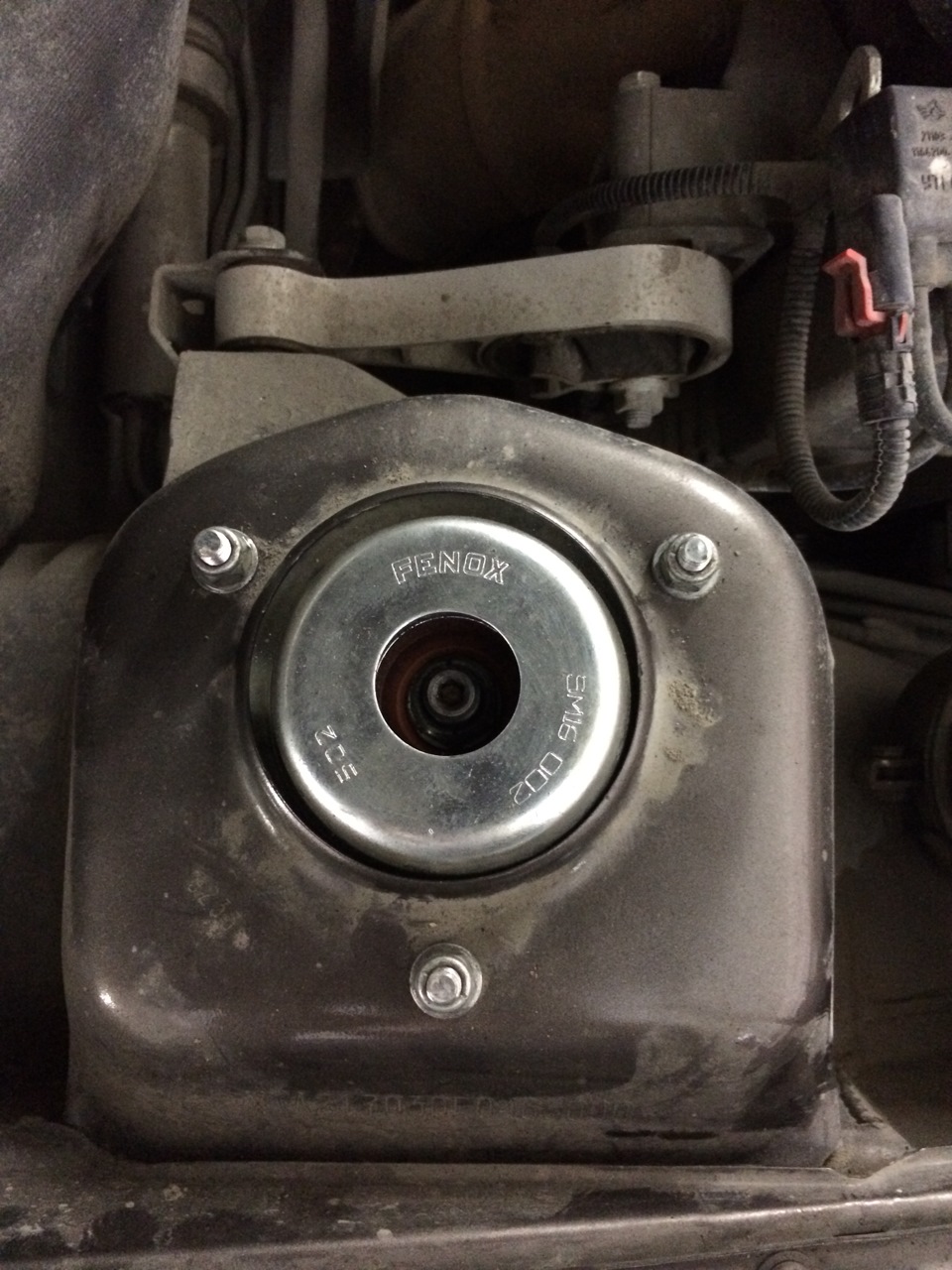

— Опоры Sevi Extreme

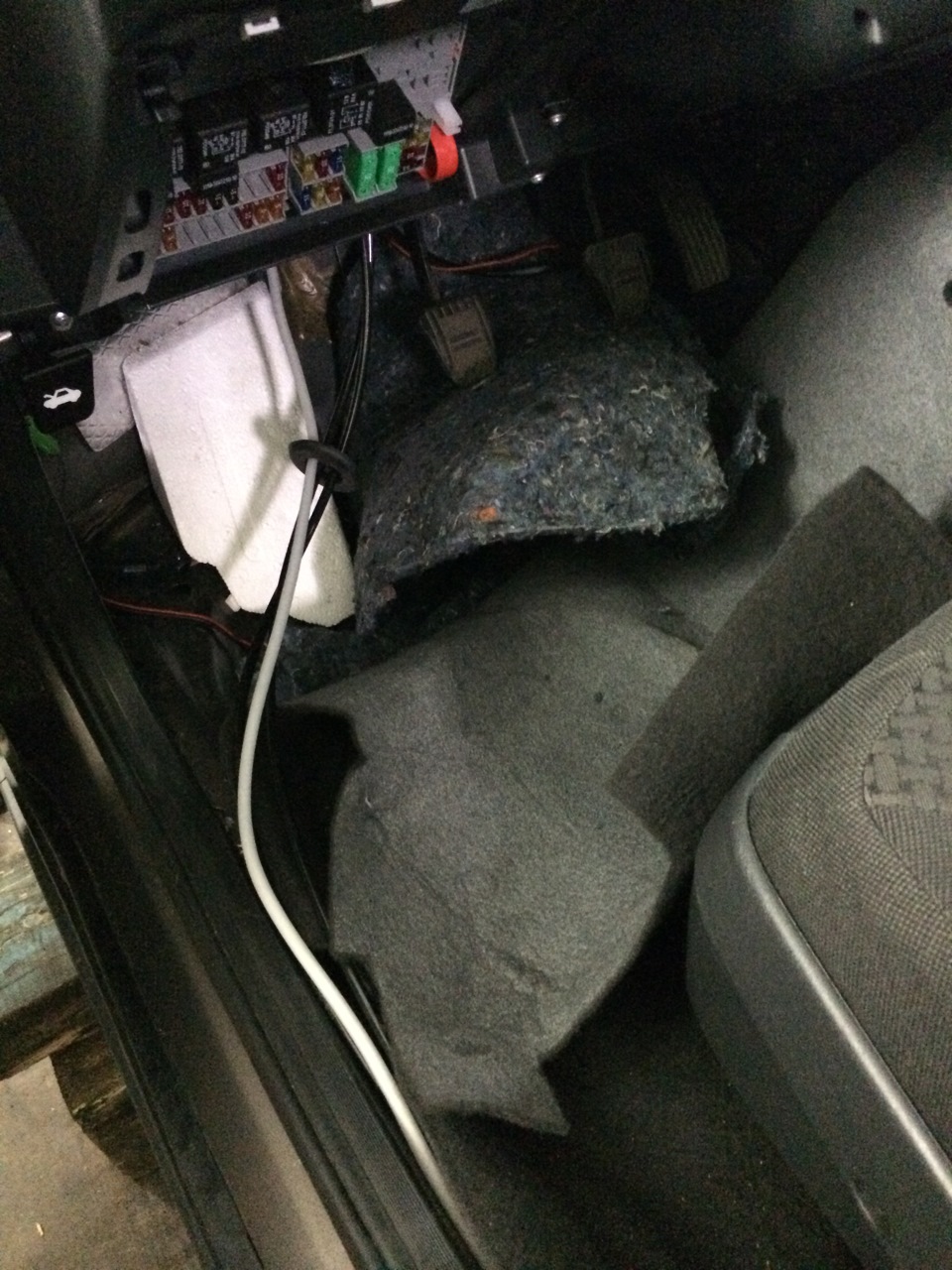

— Проводка, реле и предохранители
— Пневмогудок Air horn for trucks

Ближе к весне возможно предстоит запил лонжеронов для максимального занижения, а также примерка других дисков и резины, которая позволит выиграть доп. занижение.

Кроме того, были заменены тормозные колодки, сделана полная диагностика подвески.

Стоимость полного комплекта с установкой в Москве под ключ — от 70 тыс руб.
Оборудование приобреталось в магазине AIRMASTERS.RU

Оставляйте заявки на получение коммерческого предложения для вашего автомобиля, обязательно укажите модель, год выпуска, цель установки пневмоподвески.

INFO@AIRMASTERS.RU | +7499-403-1349 | +7963-749-5049 (whatsapp, viber)
г. Москва, м. Соколиная гора, АТЦ Измайлово, 1-я ул Измайловского Зверинца, д. 8.

ключевые слова :
пневмоподвеска на ваз, лада приора, lada priora, ваз ПП, жигули, бпан, ваз 2109, ваз 2110, ваз 2108, лада калина, лада гранта, stance, пневма, комфорт, занижение, изготовление на заказ, продажа, установка, гарантия, ремонт, обслуживание, диагностика, производство, измайлово, компрессор, Airlift, Airstandards

Сколько стоит новая пневмоподвеска на Приору?

Из основных преимуществ выделяют такие качества, как: удобство, безопасность, увеличенная проходимость. Средняя стоимость за установку пневматической подвески на Приору в РФ составляет 80 000 рублей.

От чего зависит цена

Цена всей подвески будет зависеть от качества её составных элементов.

Пневмоподушки. Чаще всего, на практике используются американские и польские модели. Однако между ними имеется существенное различие, а именно цена. Польская продукция стоит в полтора или два раза дешевле американской, при этом разница в качестве несущественна. В зависимости от марки автомобиля, их стоимость варьируется от 5 до 20 000 рублей.

Компрессор. Еще один компонент, который существенно сказывается на стоимости всей подвески. Средняя стоимость — 9 000 рублей. Имеется несколько лидирующих брендов: Беркут и Viair.

Ресивер. Может изготавливаться из двух материалов: металл и алюминий. Металлическая деталь обойдется в 1500, но не сможет обеспечить нужный результат. Чтобы сделать все качественно, придется потратить 6 000 и приобрести алюминиевый ресивер.

Управляющий блок. Стандартная модель представляет собой несколько ручек-качелей, похожие на кнопки для стеклоподъемников. Все очень просто, вверх-вниз. Однако возможны и другие варианты:

  1. 4-канальный джойстик. Позволяет поднимать-спускать переднюю и заднюю части авто. Средняя стоимость в районе 6 000 рублей.
  2. 18-канальный джойстик. Предоставляет возможность управлять каждым колесом по отдельности. Средняя стоимость — 12 000 рублей.

Дополнительные возможности. Сюда относится возможность управления клиренсом при помощи телефона.

Характеристика

Итак, что такое пневмоподвеска? Это одна из разновидностей автомобильных подвесок, которая применяется в автомобилестроении уже свыше 70 лет. Изначально она разрабатывалась для полуприцепов и грузовой техники. Однако в 90-ые годы воздушную подвеску стали устанавливать на легковые автомобили и премиальные внедорожники. Также ее можно встретить на крупных автобусах. Ключевая особенность такой подвески заключается в возможности регулирования клиренса, из-за чего она так востребована среди любителей тюнинга.

Если говорить об отечественных автомобилях, зачастую данная система устанавливается на переднеприводные ВАЗы. Также можно встретить подобную подвеску на УАЗиках, но уже в качестве вспомогательной.

Кроме этого, воздушная подвеска обеспечивает комфортность езды, равномерно поглощая все неровности на дороге. В качестве упругого элемента здесь используется пневмобаллон, заполненный воздухом под давлением. Именно он выполняет роль стандартной пружины или рессоры, которые используются при конструировании большинства машин. Также отметим, что заводские системы пневпомодвески способны регулировать жесткость амортизации. Так, существует три режима: комфорт, спорт и обычный.

Виды пневмоподвески и сколько они стоят

Существует всего три вида подвески: одно-, двух- и четырехконтурная. Она может входить в комплектацию автомобиля, а может монтироваться отдельно.

  • Одноконтурная. Самая простая из существующих систем, которая позволяет контролировать только один контур оси автомобиля. Место установки назначается хозяином авто. На практике, чаще всего устанавливается на грузовых авто или промышленных тягачах. С её помощью можно легко перераспределять массу груза.
  • Двухконтурная. Монтаж может осуществляться как на переднюю ось, так и на заднюю. Если установка проходит только на одну сторону, то должна проводиться независимая регулировка колес. Прямой аналог одноконтурной системы.
  • Четырехконтурная. Способна предоставить самый большой функционал. Сложное конструктивное исполнение. Чтобы контролировать всю систему, используется блок управления, который периодически проверяет все элементы на исправность.

Принцип действия пневмоподвески

Комплект пневматической подвески устанавливается на внутреннюю часть моста подвески задней оси. Пневматическая подушка тип «сильфон», применяемая в комплекте, обладает максимальной грузовой характеристикой и прочностью. Регулируя давление в пневмоподушках осуществляется подбор необходимых характеристик работы подвески для различных условий эксплуатации (качество дорожного покрытия) и степени загрузки автомобиля. При накачке осевого пневмокомплекта происходит перераспределение нагрузки с рессор на пневмоподушки, тем самым исключая проседание или поломку листов рессор.

Пневмоподвеска Aride разработана с учетом возможности для самостоятельной установки и исключает какие-либо доработки штатных узлов подвески автомобиля ВАЗ Приора (задняя ось), Aride.

Комплект пневмоподвески для автомобиля ВАЗ Приора (задняя ось), Aride является продуктом собственного производства компании Aride. Наша компания производит серийные комплект пневмоподвесок на коммерческий транспорт уже более 10 лет. Мы используем только качественные и проверенные комплектующие от известных мировых производителей ChassisTech (США), Viair (США), Camozzi (Италия), а так же надежные материалы Российского производства. Вы всегда можете обратиться к нам и получить консультацию по любым комплектам пневмоподвески, а так же узнать цену пневмоподвески на любой автомобиль. Надежная конструкция комплекта выполнена в лучших традициях инженерной мысли компании, заключающей в себе максимально возможные положительные характеристики и простоту для самостоятельной установки. Детали комплекта и компоновки систем управления адаптированы и испытаны для эксплуатации в Российских условиях. Соблюдение рекомендаций по эксплуатации и обслуживанию, гарантирует долгий срок службы продуктов компании Aride. Продукт сертифицирован.

Примеры цен

Цены могут изменяться в зависимости от уровня комплектации трансмиссии. Могут использоваться дополнительные функции и приборы, не входящие в базовую комплектацию. Все условия обговариваются с мастером или менеджером салона, где проводится установка.

Можно представить несколько комплектов:

  • Экономный. Будет установлена одноконтурная ось, простые подушки и система управления. Средняя стоимость от 45 000 рублей.
  • Средний. Две одноконтурные оси или она двухконтурная. Цена от 65 000 рублей.
  • Максимальная. Устанавливается четырехконтурный вариант, управляемый специальным пультом или механикой. Средняя стоимость 80 000 рублей.

Что дальше?

Далее устанавливаем новую пневматическую подвеску. Крепить нужно в обратной последовательности – сначала верх, а затем низ. К этой же стойке крепятся и тормозные шланги. После установки пневматической стойки следует подключить к ней воздушные шланги. Их мы подводим по схеме к электромагнитным клапанам. Так как обычно компрессор с клапанами находится в багажнике, придется прокладывать шланг через весь кузов. Закрепить шланги можно рядом с топливными, на пластиковых хомутах. Важно, чтобы они не перетирались, а самой длины хватило для нормального поворота. Ту же самую операцию проделываем с другой частью подвески.

На этом работы с передней частью завершены. По такой же схеме можно установить пневмоподвеску своими руками на Mercedes.

Комплект поставки

Штатный комплект всопмогательной пневмоподвески на заднюю ось под установку в дополнение к рессоре для автомобиля Lada Vesta, задняя ось, Aride состоит из:

  • Двух пневмоэлементов c грузоподъемностью каждого элемента 1100 кг
  • Комлекта кронштейнов (брекетов) под ключ для крепления подушки на рессору или мост и верхнего крепления на раму (или на раму вместо отбойника)
  • Набора необходимых гайек, болтов и шайб для крепления
  • Шланга длиной 7 метров для пеневматических систем
  • Пневматических фитингов для соединения трубки
  • Штуцера для подкачки пневмоподушек любым компрессором
  • Инструкции по установке

Давление в пневмоподвеске (пневморессорах) вы можете регулировать любым удобным для вас компрессором накачивая пневмоподушки через штуцер, идущий в комплекте, к штуцеру возможно приобрести манометр для контроля давления в пневмоподвеске. Рекомендованное рабочее давление в пневматических подушка составят 1 – 8 атмосфер. Для более удобной и простой эксплуатация пневмоподвески рекомендуется приобрести систему управления на 1 или 2 контура, с ресивером или без ресивера.

Как управлять пневмоподвеской на Ниве

Подушка пневмоподвески имеет два способа управления:

  1. Режим «Комфорт». Дополнительный комплект монтируется совместно с системой управления пневматикой. Давление воздуха в подушках регулируется из салона машины с помощью клавиш. А контроль осуществляется манометром.
  2. «Экономичный» режим. Не предусматривает установку системы управления. Регулировка и контроль давления – это вариант использования ниппеля, так как и при обычном контроле состояния колёс.

Выбор одного из способов регулировки – это право владельца транспортного средства. Он самостоятельно выбирает один из вариантов, исходя из технических возможностей дополнительного оборудования и собственных денежных средств.

Установка пневматической подвески своими руками

Каждый автолюбитель сможет поставить «пневму» на Lada Priora, но сделать это сложно. Нужно не только купить набор необходимого оборудования, но и запастись инвентарем и инструментом. В идеале работа проводится с помощником и при наличии подъемника. За неимением последнего можно обойтись смотровой ямой или использовать домкраты, но работать в таких условиях будет крайне неудобно. Сначала обязательно нужно заказать специальные крепления, без которых невозможно выполнить установку системы. Заводские фиксаторы подходят не всегда, а потому лучше позаботиться об этом вопросе заранее.

Преимущества и недостатки пневматической подвески

Установив подвеску на пневматических подушках, можно получить ряд очевидных преимуществ:

  1. Возможность изменять клиренс. Можно увеличивать и уменьшать расстояние дорожного просвета без замены пружин, амортизаторов. Настройка нужного клиренса займет не более нескольких минут.
  2. Плавный ход на дорогах с плохим или отсутствующим покрытием. Пружинные амортизаторы отличаются чувствительностью к бездорожью, и это – их главный недостаток. От водителя требуется максимум внимания при движении по неровной дороге. Пневматическая подвеска компенсирует малейшие колебания – тряска и вибрация автомобиля сводятся к нулю.
  3. Удобство и комфорт управления. Обычно на авто устанавливают пружины разной жёсткости. Жёсткие подходят для дорог с ровным покрытием, мягкие – для бездорожья. Пневмоподвеска совмещает преимущества пружин и исключает их минусы.

К плюсам относят тот факт, что машина не «просаживается». Система на сжатом воздухе не допускает «просадки» автомобиля, даже если загрузить его максимально. Клиренс может быть легко отрегулирован на нужную высоту.

Автолюбителей отпугивает в первую очередь не сложность установки, а высокая стоимость. Оборудование пневмоподвески отличается дороговизной. Также любой из элементов системы не поддаётся восстановлению, при неисправности придется менять весь узел.

Следующая проблема – чувствительность к химическим реагентам на дорогах. Средства, которые используют для обработки дорожного покрытия зимой, могут привести к значительному снижению ресурса системы. Если во время морозов можно залить в пневмоподушки спирт, то от реагентов спасет лишь дорогостоящее оригинальное оборудование. К минусам также относят и трудоемкость монтажа. Без инструмента, знаний и навыков не рекомендуется начинать монтаж сложной системы подвески на пневматических подушках.

Установка пневмоподвески на любой автомобиль в Москве под ключ за 19000 рублей

Главные преимущества пневматической подвески состоят в том, что она:

— позволяет принудительно регулировать уровень дорожного просвета, что на наших дорогах просто не заменимо. — позволяет регулировать жесткость, что ведет к повышению управляемости, комфортабельности и даже грузоподъемности.

Возможность настроить работу подвески под свои личные параметры – вот то за что люди готовы платить немалые деньги.

Теперь от теории перейдем к практике. Давайте детально рассмотрим установку пневмо на Приору. Что нам это даст?

Во-первых. У нашей пневмо Приора повысится устойчивость на дороге, практически исчезнет поперечная раскачка.

Во-вторых. Повысится плавность хода, а дорожный просвет (клиренс) у Приора пневмо будет всегда одинаковым.

В-третьих. У Лады Приора на пневме значительно увеличится рабочий ресурс.

В-четвертых. Несмотря на ямы и ухабы фары Приора на пневме будут светить в одном направлении.

В-пятых. Наша Приора на пневме будет иметь постоянный минимальный просвет между кузовом и осью.

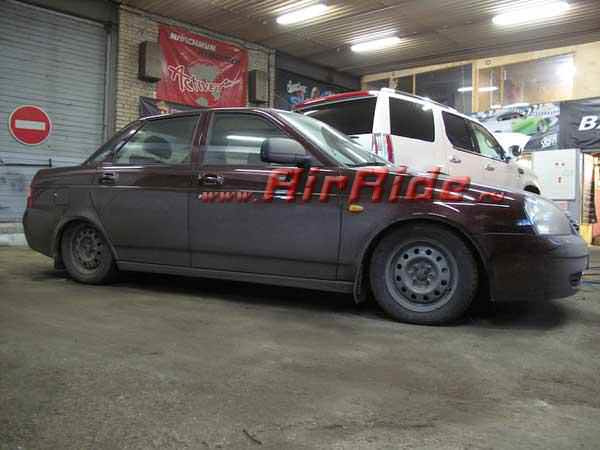

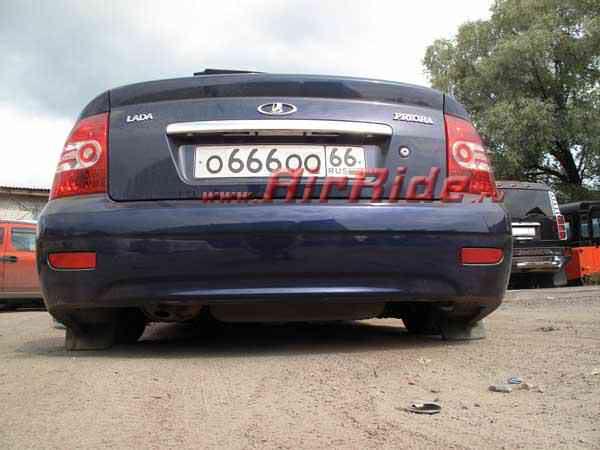

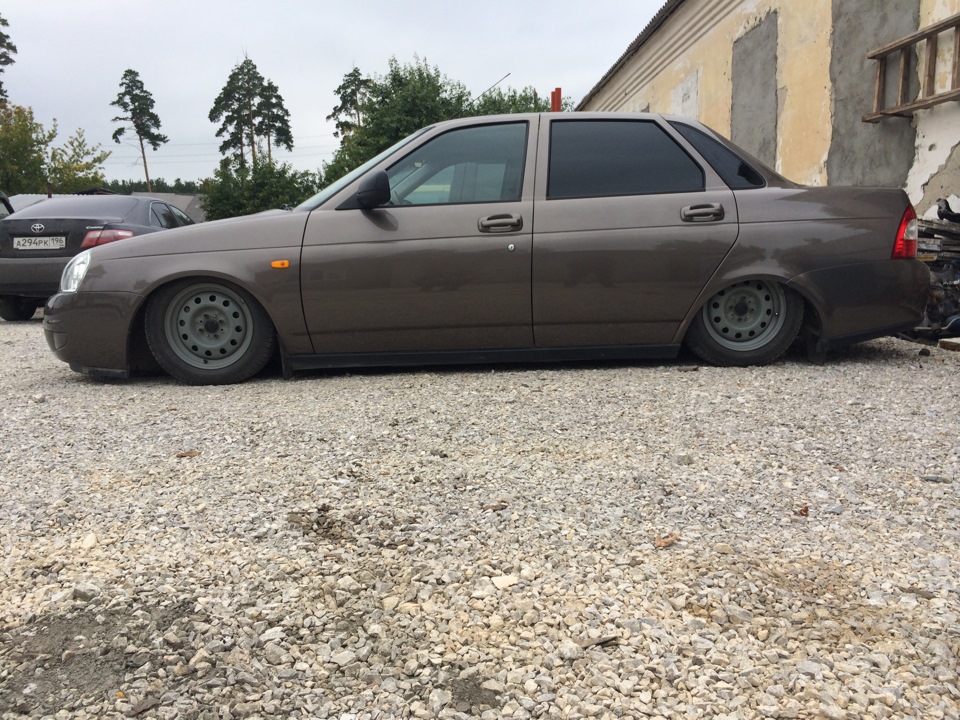

Хотя многие, посмотрев на фото Приора на пневме в интернете, где она обычно с минимальным дорожным просветом, могут испугаться. Специально для них повторюсь – вы сами устанавливаете нужный клиренс Лады Приоры на пневме!

Давайте узнаем, сколько же стоит купить пневмо на Приору, что входит в комплект и как его установить. Специалистами АВТОВАЗа был специально разработан комплект для собственных автомобилей, в который вошли:

— компрессор на 150 PSI

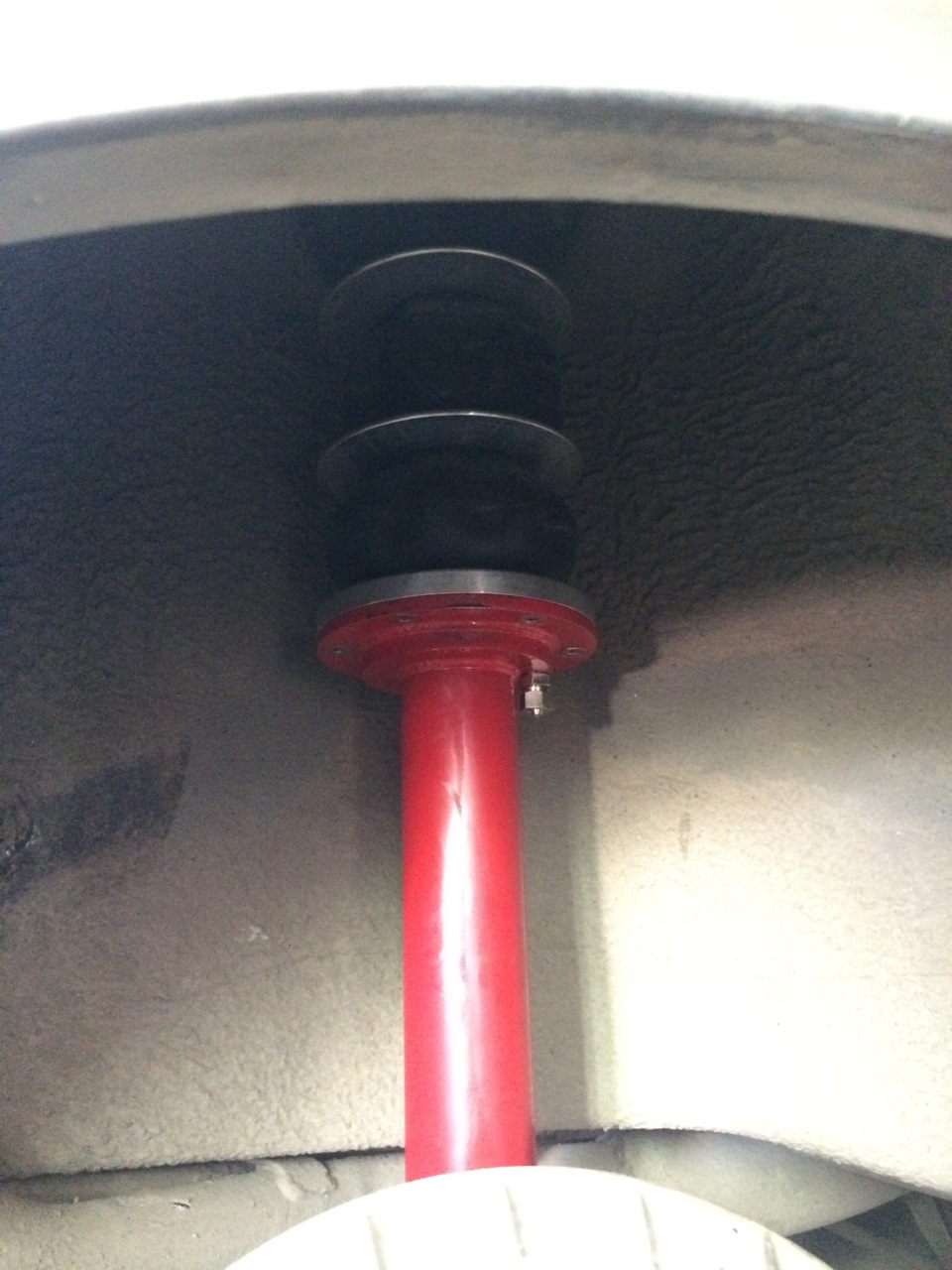

— четыре пневматические стойки с рукавным типом элемента и пневматизацией системы Rolling, с занижением 70 мм

— ресивер на 8 литров

— манометр с двумя стрелками

— воздушные шланги сечением 6 мм

а для тех, кто любит максимально занижать свое авто можно приобрести промвал.

Средняя стоимость этого комплекта около 60-ти тысяч рублей. Но надо добавить что установка стоит тоже недешево и обойдется вам где-то 20-25 тысяч. Так что окончательно узнать сколько стоит пневмо на Приору мы сможем только покинув автосервис. Цена пневмо на Приору может вырасти, если докупить дополнительное оборудование.

ОЧЕНЬ ВАЖНО не доверять установку всякого рода гаражным специалистам. Только настоящие подготовленные мастера и профессиональное оборудование будут гарантией того, что ваша пневмоподвеска будет правильно работать.

Что бы окончательно убедиться в том, что пневмоподвеска стоит вложенных в нее денег я решился на небольшой опыт.

Сколько стоит пневмоподвеска

В ней, в пневмоподвеске, есть что-то от тонированных стекол. В смысле баланса практичности и понтов. Большинство тонируют стекла не для того, чтобы солнышко не коробило панельки, а для того, чтобы придать Жигулям солидный вид представительского седана. Цена пневмоподвески на Приору, забегая вперед, скажем, не слишком демократичная. От 60 до 120 тысяч рублей, если устанавливать качественные комплектующие.

А вот какой прок от пневмы, разберемся вместе. Попутно узнаем вообще что этот такое и для чего она предназначена, а тогда станет ясно, почему купить пневмоподвеску на Приору дороже, чем купить 2105 б/у.



Конструкция и возможности пневматики на Приору

Пневмоподвеска и классическая стоковая подвеска взаимно исключают друг друга. Стало быть, установив пневму, можно забыть о дешевой и беспроблемной эксплуатации автомобиля в любых условиях. Вместо пружин будут установлены пневматические элементы, вставки в пружины, в которых за счет изменения давления будет изменяться жесткость и высота дорожного просвета. Вот примерный чертеж такой подвески.

Вот мы и подошли к самому основному. К тому, ради чего на Приору устанавливают пневматику. Занизить автомобиль при вальяжной прогулке по вечернему проспекту, чиркая банкой глушителя по пыльному асфальту, а возвращаясь домой на окраину мегаполиса, можно поднять кузов над ухабами так, что под машиной спокойно пройдет средний кот.

Чем хороша пневмосистема

Постараемся выделить основные преимущества пневматики на Приоре, да и на других ВАЗовских моделях:

  • возможность оперативного регулирования жесткости подвески, в зависимости от загрузки автомобиля и дорожных условий;
  • возможность мгновенно изменять клиренс в довольно широких пределах, которые зависят от цены пневмоподвески и сложности пневмостистемы;
  • эффектный внешний вид, очень похожий на лоурайдеры, которые были популярны в негритянских кварталах больших городов США лет десять назад.

Основные преимущества наличия пневмоподвески

Спортивная посадка Лады Данное устройство, установленное на Ладу Приора, будет отлично поглощать неровности и ухабы на дороге во время движения машины, при этом автомобиль станет более устойчивым и динамичным. Монтаж собственной пневмосистемы позволит получить массу преимуществ:

  • значительно уменьшится поперечный крен автомобиля в процессе его неравномерной загрузки;
  • снизится нагрузка на подвеску, в результате чего повысится ее ресурс;
  • автомобиль Лада Приора станет более комфортабельным;
  • увеличится устойчивость транспортного средства во время виражей;
  • снизятся негативные последствия в случае перегрузки машины;
  • исключается появление продольного крена.

При этом водитель имеет возможность самостоятельно заниматься регулировкой клиренса автомобиля в зависимости от качества дорожного покрытия и степени загруженности.

Читать еще:  Ржавчина на кузове: можно ли убрать дефект своими руками и какие методы самые эффективные

Комплектующие для пневмоподвески

Как правило, простейшая пневмоподвеска на Приору, своими руками устанавливаемая энтузиастами, состоит из двух контуров — переднего и заднего, а примерный перечень оборудования и картинки, показывающие, как это все хозяйство выглядит, приведены ниже:

  1. Как мы и говорили — компрессор. Он нагнетает воздух в систему.
  2. Элементы контроля и управления давлением воздуха — реле давления, пневмоклапаны, пневмокраны.
  3. Пневматическая арматура, шланги с фитингами.
  4. Ресивер. Обязательный элемент системы. В зависимости от производительности компрессора и общего объема системы, номинального давления в ней, могут быть использованы несколько ресиверов.
  5. Как и в каждой пневмосистеме, в подвеске такого типа должен быть влагоотделитель, который предохраняет от коррозии, замерзания элементы пневмосистемы при езде в мороз
  6. Фильтр поступающего в компрессор воздуха.
  7. Блок управления пневмоподвеской. Один из самых дорогих элементов, если речь идет о полноценной пневмосистеме. В этом случае устанавливается электронный блок управления параметрами системы с исполнительными механизмами, датчиками.

Необходимые детали для создания и установки пневмоподвески

Чтобы самостоятельно сделать и установить пневмоподвеску на автомобиль Лада Приора, следует ознакомиться с некоторыми тонкостями данной процедуры и приобрести необходимые детали.

ДетальОписание
ПневмоподушкаОна — самая дорогая деталь всей конструкции, и будет установлена на Ладу Приора вместо пружин и амортизатора. В процессе накачивания воздуха в эту подушку будет увеличиваться клиренс автомобиля, а при спускании — уменьшаться. Пневмоподвеска работает именно по такому принципу.
КомпрессорОня вляется основной деталью всей пневмосистемы, и необходим для нагнетания воздуха в установленные подушки.
Крепежные детали и брекетыОни нужны для того, чтобы прикрепить пневмоподушку к кузову транспортного средства. Эти детали несложно сделать самостоятельно, но лучше всего предварительно составить чертеж места крепления и заказать комплектующие у сварщика или токаря.
ПневмоклапаныОдин из них предназначен для нагнетания воздушных масс, второй — для их выпускания.
МанометрМожно использовать любой, который применяется в разных пневматических системах.
Пусковая кнопкаЛюбая кнопка, работающая по принципу on-of-on, идеально подойдет в данном случае. С ее помощью будет регулироваться пневмоподвеска из салона автомобиля.
Воздушная магистральЭто устройство состоит из трубок, которые соединяют между собой пневмоподушки, являющиеся основой воздушной магистрали всей системы.
Датчик давленияОн представлен в виде сенсора, который может быть расположен в любом месте воздушной магистрали и применяется для контроля из салона машины за общим давлением в системе.
РелеПонадобится для запуска нагнетающего компрессора и открытия выпускного клапана.

Новая Лада: Как сделать рециркуляцию воздуха?

Различие пневматических подвесок

Более сложные пневмоподвески могут иметь и четыре контура для регулировки давления в пневмостойке на каждом колесе в отдельности. Цена такой системы умножается на четыре, по сравнению с простейшей, в которой пневматика может быть установлена только на задний мост.

Именно такие системы и устанавливают на недорогие автомобили, а регулируют подвеску в ручном режиме и на глаз: мягче/жестче, выше/ниже. Вот здесь мы находим основное различие самопальной пневматики и интеллектуальных пневматических подвесок дорогих автомобилей. Если дорогая пневматика с интеллектуальным управлением может в десятки раз улучшить управляемость и устойчивость автомобиля на высоких скоростях, то колхозная пневма — наоборот.

Виды «пневмы»

Система пневматической подвески, устанавливаемая на автомобили ВАЗ, может быть двух типов:

Одноконтурные системы предполагают установку пневмоподвески только на одну ось. В основном такой тип встречается на задней оси, так как она подвержена большим нагрузкам из-за перевозки тяжёлых грузов. В случае с двухконтурной системой пневмоподушки устанавливаются и на задние, и на передние колеса. Встречаются и другие варианты пневматической подвески – в них на каждое колесо предусматривается по одному отдельному контуру. Но подобные системы не так востребованы у автолюбителей ввиду высокой стоимости оборудования.

Купить пневмоподвеску на Ладу Приору – половина дела. Не менее сложно установить ее, так как возникает немало проблем с крепежами. Разные модели ВАЗ имеют разные конструкции подвески, а потому какого-то универсального комплекта креплений не существует. При желании установить такую подвеску можно на любой автомобиль. Но это не значит, что операция под силу и новичкам – все же не помешает иметь хотя бы средние навыки по ремонту и обслуживанию автомобилей.

Система пневматической подвески для отечественных автомобилей не оснащается сложной электроникой, регулирующей настройки системы подрессоривания автоматически. Обычно все настройки выполняются в ручном режиме посредством пульта дистанционного управления.

Недостатки пневмосистемы

Дело в том, что при изменении центра тяжести автомобиля, меняется и его устойчивость, как курсовая, так и устойчивость к опрокидыванию. Это и понятно, завод-изготовитель не мог знать, что кузов будет поднят на немыслимую высоту или же занижен до уровня бордюра. Любое неосторожное движение рулем на высокой скорости может привести к потере стабильности автомобиля или к опрокидыванию, что не есть очень эффектно для тех, кто находится в салоне.

Именно по этой причине дешевые пневмосистемы устанавливаются только с целью создания визуального эффекта заниженной подвески. Стоит ли платить сотню тысяч за такое удовольствие, решать каждому, но если вложить эти же деньги в хорошие пружины с прогрессивными характеристиками, хорошие спортивные амортизаторы Бильштейн, качественные сайлент-блоки и втулки из дорогого полиуретана, то на сдачу еще и можно сделать аэрографию на капоте и получить хорошую практичную Приору для жизни. Ровных всем дорог и хорошей курсовой устойчивости!

Самостоятельный монтаж системы

Для монтажа пневмоподвески на автомобиль Лада Приора, его необходимо установить на ровную поверхность. После чего следует при помощи подъемника или домкратов подвесить заднюю или переднюю часть машины — это будет зависеть от того, куда будут устанавливаться пневмоподушки.

Далее, нужно будет снять заводские амортизаторы и пружины, подготовить место, куда будут устанавливаться крепежные брекеты пневмоподушки. Затем надо приготовленные брекеты закрепить на подушках с предварительно установленными клапанами. После чего подушки следует прикрепить вместо амортизаторов.

Следующий этап работы — создание воздушной магистрали, благодаря которой и будет осуществлять свои функции пневмоподвеска. Для этого потребуется соединить подушки при помощи трубок, которые необходимо подсоединить к компрессору. Далее, устанавливаются датчики и манометр. Еще нужно разместить кнопку пуска в салоне и вывести сенсор датчика.

Пневмоподвеска на Приору: установка своими руками —

Основные преимущества наличия пневмоподвески

Данное устройство, установленное на Ладу Приора, будет отлично поглощать неровности и ухабы на дороге во время движения машины, при этом автомобиль станет более устойчивым и динамичным. Монтаж собственной пневмосистемы позволит получить массу преимуществ:

  • значительно уменьшится поперечный крен автомобиля в процессе его неравномерной загрузки;
  • снизится нагрузка на подвеску, в результате чего повысится ее ресурс;
  • автомобиль Лада Приора станет более комфортабельным;
  • увеличится устойчивость транспортного средства во время виражей;
  • снизятся негативные последствия в случае перегрузки машины;
  • исключается появление продольного крена.

При этом водитель имеет возможность самостоятельно заниматься регулировкой клиренса автомобиля в зависимости от качества дорожного покрытия и степени загруженности.

Комплектующие для пневмоподвески

Как правило, простейшая пневмоподвеска на Приору, своими руками устанавливаемая энтузиастами, состоит из двух контуров — переднего и заднего, а примерный перечень оборудования и картинки, показывающие, как это все хозяйство выглядит, приведены ниже:

  1. Как мы и говорили — компрессор. Он нагнетает воздух в систему.
  2. Элементы контроля и управления давлением воздуха — реле давления, пневмоклапаны, пневмокраны.
  3. Пневматическая арматура, шланги с фитингами.
  4. Ресивер. Обязательный элемент системы. В зависимости от производительности компрессора и общего объема системы, номинального давления в ней, могут быть использованы несколько ресиверов.
  5. Как и в каждой пневмосистеме, в подвеске такого типа должен быть влагоотделитель, который предохраняет от коррозии, замерзания элементы пневмосистемы при езде в мороз
  6. Фильтр поступающего в компрессор воздуха.
  7. Блок управления пневмоподвеской. Один из самых дорогих элементов, если речь идет о полноценной пневмосистеме. В этом случае устанавливается электронный блок управления параметрами системы с исполнительными механизмами, датчиками.

Конструкция и возможности пневматики на приору

Пневмоподвеска и классическая стоковая подвеска взаимно исключают друг друга. Стало быть, установив пневму, можно забыть о дешевой и беспроблемной эксплуатации автомобиля в любых условиях. Вместо пружин будут установлены пневматические элементы, вставки в пружины, в которых за счет изменения давления будет изменяться жесткость и высота дорожного просвета. Вот примерный чертеж такой подвески.

Вот мы и подошли к самому основному. К тому, ради чего на Приору устанавливают пневматику. Занизить автомобиль при вальяжной прогулке по вечернему проспекту, чиркая банкой глушителя по пыльному асфальту, а возвращаясь домой на окраину мегаполиса, можно поднять кузов над ухабами так, что под машиной спокойно пройдет средний кот.

Недостатки пневмосистемы

Дело в том, что при изменении центра тяжести автомобиля, меняется и его устойчивость, как курсовая, так и устойчивость к опрокидыванию. Это и понятно, завод-изготовитель не мог знать, что кузов будет поднят на немыслимую высоту или же занижен до уровня бордюра. Любое неосторожное движение рулем на высокой скорости может привести к потере стабильности автомобиля или к опрокидыванию, что не есть очень эффектно для тех, кто находится в салоне.

Именно по этой причине дешевые пневмосистемы устанавливаются только с целью создания визуального эффекта заниженной подвески. Стоит ли платить сотню тысяч за такое удовольствие, решать каждому, но если вложить эти же деньги в хорошие пружины с прогрессивными характеристиками, хорошие спортивные амортизаторы Бильштейн, качественные сайлент-блоки и втулки из дорогого полиуретана, то на сдачу еще и можно сделать аэрографию на капоте и получить хорошую практичную Приору для жизни. Ровных всем дорог и хорошей курсовой устойчивости!

Необходимые детали для создания и установки пневмоподвески

Чтобы самостоятельно сделать и установить пневмоподвеску на автомобиль Лада Приора, следует ознакомиться с некоторыми тонкостями данной процедуры и приобрести необходимые детали.

Различие пневматических подвесок

Более сложные пневмоподвески могут иметь и четыре контура для регулировки давления в пневмостойке на каждом колесе в отдельности. Цена такой системы умножается на четыре, по сравнению с простейшей, в которой пневматика может быть установлена только на задний мост.

Именно такие системы и устанавливают на недорогие автомобили, а регулируют подвеску в ручном режиме и на глаз: мягче/жестче, выше/ниже. Вот здесь мы находим основное различие самопальной пневматики и интеллектуальных пневматических подвесок дорогих автомобилей. Если дорогая пневматика с интеллектуальным управлением может в десятки раз улучшить управляемость и устойчивость автомобиля на высоких скоростях, то колхозная пневма — наоборот.

Самостоятельный монтаж системы

Для монтажа пневмоподвески на автомобиль Лада Приора, его необходимо установить на ровную поверхность. После чего следует при помощи подъемника или домкратов подвесить заднюю или переднюю часть машины — это будет зависеть от того, куда будут устанавливаться пневмоподушки.

Далее, нужно будет снять заводские амортизаторы и пружины, подготовить место, куда будут устанавливаться крепежные брекеты пневмоподушки. Затем надо приготовленные брекеты закрепить на подушках с предварительно установленными клапанами. После чего подушки следует прикрепить вместо амортизаторов.

Следующий этап работы — создание воздушной магистрали, благодаря которой и будет осуществлять свои функции пневмоподвеска. Для этого потребуется соединить подушки при помощи трубок, которые необходимо подсоединить к компрессору. Далее, устанавливаются датчики и манометр. Еще нужно разместить кнопку пуска в салоне и вывести сенсор датчика.

Сколько стоит пневмоподвеска

В ней, в пневмоподвеске, есть что-то от тонированных стекол. В смысле баланса практичности и понтов. Большинство тонируют стекла не для того, чтобы солнышко не коробило панельки, а для того, чтобы придать Жигулям солидный вид представительского седана. Цена пневмоподвески на Приору, забегая вперед, скажем, не слишком демократичная. От 60 до 120 тысяч рублей, если устанавливать качественные комплектующие.

А вот какой прок от пневмы, разберемся вместе. Попутно узнаем вообще что этот такое и для чего она предназначена, а тогда станет ясно, почему купить пневмоподвеску на Приору дороже, чем купить 2105 б/у.

Чем хороша пневмосистема

Постараемся выделить основные преимущества пневматики на Приоре, да и на других ВАЗовских моделях:

  • возможность оперативного регулирования жесткости подвески, в зависимости от загрузки автомобиля и дорожных условий;
  • возможность мгновенно изменять клиренс в довольно широких пределах, которые зависят от цены пневмоподвески и сложности пневмостистемы;
  • эффектный внешний вид, очень похожий на лоурайдеры, которые были популярны в негритянских кварталах больших городов США лет десять назад.

Это только основные плюсы самой простенькой пневмосистемы. Конечно, те пневматические подвески, которые используются и по сегодняшний день на дорогих импортных автомобилях, не имеют практически ничего общего с с теми конструкциями, которые устанавливаются на отечественные бюджетники.

Вкратце очертим конструктивные особенности конструкции. Логически понятно, что если подвеска воздушная, то в системе есть компрессор или несколько, в зависимости от задач, которые выполняет подвеска. Кроме самих пневматических модулей, устанавливаемых вместо штатных пружин, и компрессора, пневмоподвеска имеет систему управления и контроля давления по каждому контуру в отдельности.

Пневмоподвеска на ВАЗ: возможна ли установка своими руками, сколько стоит комплект

  1. Ключевые преимущества
  2. Сколько и куда
  3. Необходимое оборудование

Всем привет! А вы когда-нибудь слышали о том, как устанавливается пневмоподвеска на ВАЗ? Тема достаточно интересная и, как оказалось, актуальная. Потому я решил немного изучить этот вопрос, а также поделиться своими наблюдениями с вами.

Встретить ВАЗы на пневмоподвеске в России и в Украине не сложно. Одна только Москва или славный город Екатеринбург наполнены владельцами классики от АвтоВАЗа и чем-то более новым вроде Лады Приора, на машинах которых стоит пневматика.

Для начала стоит разобраться не в том, как это делается, а зачем. Кто-то скажет, что в пневмоподвеске одни минусы. Позвольте не согласиться. Установка подобного решения обладает внушительными преимуществами. Давайте обо всем поговорим более детально.

Ключевые преимущества

Меня самого сначала удивило, почему такое большое количество владельцев отечественных авто, которые попадают в категорию классика, ищут комплект пневмоподвески.

Но когда я начал углубляться в этот вопрос, обнаружил серьезные аргументы в пользу такого изменения конструкции подвески. Был бы у меня старенький ВАЗ, может и сам бы решил поставить на него пневматику.

Исторически авторами такой идеи при организации подвески являются французы. А если быть еще точнее, то представители автокомпании Citroen. Именно они впервые начали использовать на автомобилях пневматическую подвеску. И не зря, ведь она дает ряд преимуществ.

  • Комфорт. Пневматика способна существенно повлиять на уровень комфорта в машине, причем в хорошем смысле. Такие решения способствуют достижению оптимального соотношения между жесткостью комфортом. Классические амортизаторы на такое не способны;
  • Дорожный просвет. Выставочные машины лишь соревнуются в том, что ниже опустится и выше поднимется. Но давайте о реальных условиях эксплуатации. Пневматика позволяет на свое усмотрение менять текущий клиренс автомобиля. Так можно связать просвет со степенью загруженности машины. Чем больше груза, тем выше поднимается авто. Но также полезно и опускать машину при выезде на трассу. Тем самым снижается центр тяжести, авто лучше держится на дороге;
  • Устойчивость к перегрузкам. Регулируя подвеску, водитель при необходимости может максимально загрузить авто, но при этом не опасаться возможного повреждения ходовой, либо каких-то существенных изменений в поведении машины на дороге.

Это лишь малая доля преимуществ. Их можно выделить куда больше. Но сильно заострять на этом внимание не будем.

Сколько и куда

Если вы думаете над тем, чтобы купить комплект оборудования и модернизировать подвеску, сделав ее своими руками пневматической, стоит задуматься над составляющими набора.

Сейчас в продаже доступны уже готовые комплекты. Их цена составляет от 20 тысяч рублей и выше. При желании установить пневматику на обе оси, отдав машину специалистам, придется заплатить минимум 40 тысяч рублей. Это применительно к продукции АвтоВАЗ, такой как:

  • ВАЗ 2101;
  • 2106;
  • 2107;
  • ВАЗ 2109;
  • 2110;
  • 2114;
  • ВАЗ 2115;
  • Приора;
  • Калина и пр.

Подойдет как отечественная классика, так и более современные модели российского автопрома для создания чуда на колесах с пневматической подвеской.

Как вы считаете, возможно ли установить подобную систему своими руками? Я уверен, что можно. Не зря ведь даже обычные автолюбители повсеместно предлагают свои услуги по установке пневмокомплекта. Они не работают на СТО, а просто монтируют оборудование у себя в гараже. А если смогли они, то и у вас все получится.

Читать еще:  Лучшие б/у паркетники стоимостью не более 500 тысяч рублей в 2021 году

Есть даже специальные видео, где водители показывают, как и в какой последовательности монтируется пневмокомплект. Вопрос в другом. Нужно ли это вам?! Над этим стоит внимательно подумать.

Необходимое оборудование

Что ж, вы загорелись идеей установить на свой ВАЗ подвеску на пневматике. Понять вас можно, поскольку решение действительно неплохое.

Потому предлагаю разобраться в составляющих стандартного комплекта. Я не стану рассказывать о том, что нужен домкрат или набор инструментов. Только компоненты комплекта. Он состоит из:

  • компрессора;
  • пневматических подушек;
  • баллона с воздухом;
  • электромагнитных клапанов;
  • соединительных трубок;
  • манометра;
  • блока управления;
  • проводов, клемм, шлангов и пр.

Думаю, ничего сложного и необычного я тут не назвал. Стандартный набор для оснащения любого автомобиля, включая ВАЗ, пневматической подвеской.

Все дело в самих комплектующих. Нужно уточнить некоторые моменты, которые касаются качества, количества и производителей определенных наименований.

Скажу сразу, что с использованием озвученных комплектующих общая стоимость набора составит от 30 тысяч рублей. Но скорее придется приблизиться к 40 тысячам.

Теперь коротко про каждый из озвученных компонентов.

  • Компрессоры. Используется один агрегат на автомобиль. Выбирать следует долговечные и производительные системы. Достойными вариантами, особенно для ВАЗов, считаются компрессоры от Falcon и Беркут;
  • Пневмоподушки. Поскольку подвеску ставят на 2 или все 4 колеса, требуется соответствующее количество подушек. Ориентируйтесь на подушки под конкретную модель. С их поиском проблем не возникнет;
  • Баллоны. В них находится сжатый воздух. Объем выбирайте такой, которого хватит на удовлетворение ваших потребностей в плане эффективности пневматики. Экономить тут не рекомендую;
  • Клапаны. А конкретнее электромагнитные. Потребуется 4 штуки. Это будут запорные и пропускные элементы. Для качественной работы подвески следует брать клапаны, которые могут работать при давлении до 25 атм;
  • Соединительные трубки. Тут можно обойтись трубками, которые применяются в тормозной системе грузовиков. Выполнены из ПВХ;
  • Манометры. Всего монтируется 2 манометра в салоне;
  • Блок управления. Собирать его своими руками или покупать под заказ, решать вам. Дополнительно понадобится тумблер, который будет управлять работой компрессора.

Все это можно найти, покупая каждый компонент отдельно. Но намного выгоднее и проще приобрести готовый комплект. Такие активно продаются в сети. Нужно лишь указать свои требования и бюджет.

Относительно установки уже поговорим как-нибудь отдельно. Если вас интересует эта тема, и вы хотите узнать некоторые нюансы монтажа пневматической подвески на авто, напишите в комментариях. Тогда постараюсь собрать отдельный материал, посвященный этому вопросу.

А на сегодня все. Если мне не удалось ответить на какие-то вопросы, жду их в комментариях. С удовольствием отвечу.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте отзывы и приглашайте к нам своих друзей!

Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — описание работ с фотографиями

Установка пневмоподвески на ВАЗ Приора

Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики Серийный комплект полной пневмоподвески, специально разработанный для ВАЗ переднеприводных модификаций.

ВАЗ (переднеприводные модификации) Осевой набор деталей + система управления 4х контурная. Полный комплект «стандарт»

Основные характеристики: клиренс подвески имеет свойство изменения в диапазоне штатного хода амортизаторов. Применяемая технология пневматизации — рукавный тип. Осевые детали комплекта устанавливаются, замещая собой штатные пружинные элементы. Сборка на магистралях 6мм. Время реакции на подъём с низкого положения вверх — 15 секунд. Компрессор на 150PSI, ресивер 8л . Комфортные характеристики подвески. Амортизаторы SS20 -70мм, пневмоэлемент — картридж.

Принцип управления: ручной из салона, 4 пневматические клавиши, контроль состояния подвески по манометрам. Управление четырехконтурное (раздельное управление передней и задней осями + раздельное управление лево-право).

Имеет возможности дооснащения опциями: подкачка шин , пневматический сигнал , промежуточный вал, кронштейн-адаптер задней балки.

Система не способна к расширению на быструю реакцию.

ВАЗ (переднеприводные модификации) Осевой набор деталей + система управления 4х контурная. полный комплект «быстрый»

Основные характеристики: клиренс подвески имеет свойство изменения в диапазоне штатного хода амортизаторов. Применяемая технология пневматизации — рукавный тип. Осевые детали комплекта устанавливаются, замещая собой штатные пружинные элементы. Сборка на магистралях 10мм с применением скоростного клапанного блока большого проходного сечения. Время реакции на подъём с низкого положения вверх — 4 секунды. Компрессор на 200PSI, 2 ресивера по 10л . Компоновка для эффектных выступлений. Комфортные характеристики подвески.

Принцип управления: ручной из салона, 4 электрические клавиши, контроль состояния подвески по манометрам. Управление четырехконтурное (раздельное управление передней и задней осями + раздельное управление лево-право).

Имеет возможности дооснащения опциями: подкачка шин , пневматический сигнал , контроллер управления пневматикой с Apple устройств и пультов Д/У, промежуточный вал, кронштейн-адаптер задней балки.

Варианты компоновок «быстрый» изготавливаются на заказ.

Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики

Для максимального занижения задней оси
применяются специальные кронштейны.
Это позволит «уронить» заднюю часть ещё на 2 см.
Цена комплекта — 2500 руб.

Установлены кронштейны вышеописанные максимального занижения задней оси.
Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики

Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики

Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики

Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) 600 450 Пневмоподвеска на ВАЗ 2108-2170 (все переднеприводные модификации) Установка пневмоподвески на ВАЗ (Lada) 2108-2170 — фото и описание работ, технические детали проекта и характеристики

Сколько стоит новая пневмоподвеска на Приору?

Пневматическая подвеска — современный вид подвески, который позволяет вручную осуществлять управление уровнем кузова относительно дороги. Такая система отличается от обычной, наличием упругих элементов. Она не входит в основную комплектацию бюджетных транспортных средств, например приоры, но может устанавливаться как дополнительная опция.

Из основных преимуществ выделяют такие качества, как: удобство, безопасность, увеличенная проходимость. Средняя стоимость за установку пневматической подвески на Приору в РФ составляет 80 000 рублей.

От чего зависит цена

Цена всей подвески будет зависеть от качества её составных элементов.

Пневмоподушки. Чаще всего, на практике используются американские и польские модели. Однако между ними имеется существенное различие, а именно цена. Польская продукция стоит в полтора или два раза дешевле американской, при этом разница в качестве несущественна. В зависимости от марки автомобиля, их стоимость варьируется от 5 до 20 000 рублей.

Компрессор. Еще один компонент, который существенно сказывается на стоимости всей подвески. Средняя стоимость — 9 000 рублей. Имеется несколько лидирующих брендов: Беркут и Viair.

Ресивер. Может изготавливаться из двух материалов: металл и алюминий. Металлическая деталь обойдется в 1500, но не сможет обеспечить нужный результат. Чтобы сделать все качественно, придется потратить 6 000 и приобрести алюминиевый ресивер.

Управляющий блок. Стандартная модель представляет собой несколько ручек-качелей, похожие на кнопки для стеклоподъемников. Все очень просто, вверх-вниз. Однако возможны и другие варианты:

  1. 4-канальный джойстик. Позволяет поднимать-спускать переднюю и заднюю части авто. Средняя стоимость в районе 6 000 рублей.
  2. 18-канальный джойстик. Предоставляет возможность управлять каждым колесом по отдельности. Средняя стоимость — 12 000 рублей.

Дополнительные возможности. Сюда относится возможность управления клиренсом при помощи телефона.

Виды пневмоподвески и сколько они стоят

Существует всего три вида подвески: одно-, двух- и четырехконтурная. Она может входить в комплектацию автомобиля, а может монтироваться отдельно.

  • Одноконтурная. Самая простая из существующих систем, которая позволяет контролировать только один контур оси автомобиля. Место установки назначается хозяином авто. На практике, чаще всего устанавливается на грузовых авто или промышленных тягачах. С её помощью можно легко перераспределять массу груза.
  • Двухконтурная. Монтаж может осуществляться как на переднюю ось, так и на заднюю. Если установка проходит только на одну сторону, то должна проводиться независимая регулировка колес. Прямой аналог одноконтурной системы.
  • Четырехконтурная. Способна предоставить самый большой функционал. Сложное конструктивное исполнение. Чтобы контролировать всю систему, используется блок управления, который периодически проверяет все элементы на исправность.

Примеры цен

Цены могут изменяться в зависимости от уровня комплектации трансмиссии. Могут использоваться дополнительные функции и приборы, не входящие в базовую комплектацию. Все условия обговариваются с мастером или менеджером салона, где проводится установка.

Можно представить несколько комплектов:

  • Экономный. Будет установлена одноконтурная ось, простые подушки и система управления. Средняя стоимость от 45 000 рублей.
  • Средний. Две одноконтурные оси или она двухконтурная. Цена от 65 000 рублей.
  • Максимальная. Устанавливается четырехконтурный вариант, управляемый специальным пультом или механикой. Средняя стоимость 80 000 рублей.

Как, где и у кого купить и заказать услугу

Услуги по установке, ремонту и замене подвесок оказывают многочисленные компании и небольшие частные мастерские. Помимо установки, они способны предложить дополнительные комплектующие.

Перед посещением центра, можно посоветоваться с онлайн-консультантом, который расскажет и поможет подобрать наиболее подходящую подвеску под конкретный автомобиль. Подбор будет осуществляться при помощи наводящих вопросов.

Обращение в специализированные центры несет в себе массу плюсов, например:

  1. Гарантия качества оказанной услуги.
  2. Использование оригинальных деталей от поставщиков.
  3. Наличие специализированного оборудования и квалифицированного персонала.

Сколько стоит пневмоподвеска на Приору и зачем она нужна?

Сколько стоит пневмоподвеска на Приору сегодня? Итак, что же такое пневмоподвеска на автомобиле. Ее часто можно встретить в штатном оснащении авто от именитых брендов, российский автопром пока еще не использует ее машина для серийного выпуска.

Из чего состоит?

Пневматическая подвеска полностью заменяет стандартную и привычные всем подвеску, которая включает в себя пружины, рессорный механизм и т. д. В подвеске все это заменено баллонами со сжатым воздухом и другими элементами.

Основные плюсы и минусы такой подвески заключаются в том, что она позволяет принудительно задавать уровень клиренса. Это позволяет проезжать труднопроходимые участки дороги, не боясь повредить обвес или задеть кузовом автомобиля.

Также пневмосистема подвески может регулировать жесткость, это может понадобиться в некоторых экстремальных условиях на дороге, кроме того, автомобиль может быть загружен сверх нормы. Но если вы меняете штатную пружинную систему рессора на пневмоподвеску, то рекомендуется обратиться к специалистам, которые смогут точно подобрать систему с необходимыми параметрами.

Поставив эту современную систему подвески на ВАЗ, вы сразу же заметите повышение управляемости автомобиля. Наличие пневматических баллонов, давление которых можно регулировать из салона авто, позволяет подобрать индивидуальные настройки под свой стиль езды или под дорога. Согласитесь, это очень удобно. Правильно настроенная подвеска, обеспечит высокий уровень поперечной устойчивости кузова автомобиля.

Возможность настраивать индивидуальные параметры клиренса, вот основное преимущество такой системы. Именно ради этого многие жертвуют немалыми деньгами, изменяя штатные средства.

С помощью пневмоподвески, каждый водитель сможет воплотить свои желания в жизнь, настроив свой автомобиль под себя. Высокая жесткость подвески снижает крены в поворотах и отлично подходит для энергичных водителей, которые хотят раскрыть гоночный потенциал на дороге.

Более мягкая подвеска подойдет тем, кто хочет передвигаться в комфортных условиях, и по минимуму чувствовать несовершенство дороги. Индивидуальная настройка позволяет поднять или опустить клиренс авто, повышая тем самым его проходимость.

Не секрет, что большинство производителей автомобилей стараются делать свои творения под стать городским условиям, даже бывшие джипы теряют свою брутальность, в них находится место под дорогие обвесы, которые, безусловно, будут сломаны на бездорожье. Но на помощь приходит пневмоподвеска, которая в один клик может изменить клиренс, позволив при этом проехать в труднодоступных местах.

Повышается практичность автомобиля. Благодаря тому, что жесткость в системе такой подвески регулируется, есть возможность повысить грузоподъемность автомобиля в разы. Кроме того, при этом не потеряется удобство от передвижения.

Пневмоподвеска состоит из баллонов компрессорного оборудования и электронной системы контроля. Баллоны заменяют стандартные пружины и рессоры, а компрессор создает избыточное давление в системе, уровень которого и определяет жесткость или высоту подвески.

Система контроля состоит из нескольких клапанов, которые регулируют давление, не дают ему превышать норму. Сколько стоит пневмоподвеска на Приору? Ответ на этот непростой вопрос, конечно же, состоит из многих критериев. Но ее цена, включая работу, стоит примерно 80.000 рублей.

Почему стоит поставить ПНЕВМОПОДВЕСКУ И Почему НЕ СТОИТ ? Плюсы и минусы ПНЕВМЫ НА ПРИОРУ I ВАЗ

Цена пневмоподвески на Приору

В истории мирового автомобилестроения пневматическая подвеска находится где-то с краешку. Там же, где и двигатель Ванкеля или подобные изобретения, время которых еще не пришло. Тем не менее, в серию запускалось несколько машин с такой подвеской и даже сегодня на топовые Мерседесы С- и S-классов устанавливают это самый AirMatic. Причем здесь бюджетные ВАЗы? При том, что в погоне за оригинальностью и внешнего вида для, многие самодельщики-тюнингеры и мелкие конторы устанавливают пневмоподвески даже на Приору.

Содержание:

Сколько стоит пневмоподвеска

В ней, в пневмоподвеске, есть что-то от тонированных стекол. В смысле баланса практичности и понтов. Большинство тонируют стекла не для того, чтобы солнышко не коробило панельки, а для того, чтобы придать Жигулям солидный вид представительского седана. Цена пневмоподвески на Приору, забегая вперед, скажем, не слишком демократичная. От 60 до 120 тысяч рублей, если устанавливать качественные комплектующие.

А вот какой прок от пневмы, разберемся вместе. Попутно узнаем вообще что этот такое и для чего она предназначена, а тогда станет ясно, почему купить пневмоподвеску на Приору дороже, чем купить 2105 б/у.

Конструкция и возможности пневматики на Приору

Пневмоподвеска и классическая стоковая подвеска взаимно исключают друг друга. Стало быть, установив пневму, можно забыть о дешевой и беспроблемной эксплуатации автомобиля в любых условиях. Вместо пружин будут установлены пневматические элементы, вставки в пружины, в которых за счет изменения давления будет изменяться жесткость и высота дорожного просвета. Вот примерный чертеж такой подвески.

Вот мы и подошли к самому основному. К тому, ради чего на Приору устанавливают пневматику. Занизить автомобиль при вальяжной прогулке по вечернему проспекту, чиркая банкой глушителя по пыльному асфальту, а возвращаясь домой на окраину мегаполиса, можно поднять кузов над ухабами так, что под машиной спокойно пройдет средний кот.

Чем хороша пневмосистема

Постараемся выделить основные преимущества пневматики на Приоре, да и на других ВАЗовских моделях:

  • возможность оперативного регулирования жесткости подвески, в зависимости от загрузки автомобиля и дорожных условий;
  • возможность мгновенно изменять клиренс в довольно широких пределах, которые зависят от цены пневмоподвески и сложности пневмостистемы;
  • эффектный внешний вид, очень похожий на лоурайдеры, которые были популярны в негритянских кварталах больших городов США лет десять назад.

Это только основные плюсы самой простенькой пневмосистемы. Конечно, те пневматические подвески, которые используются и по сегодняшний день на дорогих импортных автомобилях, не имеют практически ничего общего с с теми конструкциями, которые устанавливаются на отечественные бюджетники.

Вкратце очертим конструктивные особенности конструкции. Логически понятно, что если подвеска воздушная, то в системе есть компрессор или несколько, в зависимости от задач, которые выполняет подвеска. Кроме самих пневматических модулей, устанавливаемых вместо штатных пружин, и компрессора, пневмоподвеска имеет систему управления и контроля давления по каждому контуру в отдельности.

Комплектующие для пневмоподвески

Как правило, простейшая пневмоподвеска на Приору, своими руками устанавливаемая энтузиастами, состоит из двух контуров — переднего и заднего, а примерный перечень оборудования и картинки, показывающие, как это все хозяйство выглядит, приведены ниже:

  1. Как мы и говорили — компрессор. Он нагнетает воздух в систему.
  2. Элементы контроля и управления давлением воздуха — реле давления, пневмоклапаны, пневмокраны.
  3. Пневматическая арматура, шланги с фитингами.
  4. Ресивер. Обязательный элемент системы. В зависимости от производительности компрессора и общего объема системы, номинального давления в ней, могут быть использованы несколько ресиверов.
  5. Как и в каждой пневмосистеме, в подвеске такого типа должен быть влагоотделитель, который предохраняет от коррозии, замерзания элементы пневмосистемы при езде в мороз
  6. Фильтр поступающего в компрессор воздуха.
  7. Блок управления пневмоподвеской. Один из самых дорогих элементов, если речь идет о полноценной пневмосистеме. В этом случае устанавливается электронный блок управления параметрами системы с исполнительными механизмами, датчиками.
Читать еще:  Как правильно грунтовать автомобиль

Различие пневматических подвесок

Более сложные пневмоподвески могут иметь и четыре контура для регулировки давления в пневмостойке на каждом колесе в отдельности. Цена такой системы умножается на четыре, по сравнению с простейшей, в которой пневматика может быть установлена только на задний мост.

Именно такие системы и устанавливают на недорогие автомобили, а регулируют подвеску в ручном режиме и на глаз: мягче/жестче, выше/ниже. Вот здесь мы находим основное различие самопальной пневматики и интеллектуальных пневматических подвесок дорогих автомобилей. Если дорогая пневматика с интеллектуальным управлением может в десятки раз улучшить управляемость и устойчивость автомобиля на высоких скоростях, то колхозная пневма — наоборот.

Недостатки пневмосистемы

Дело в том, что при изменении центра тяжести автомобиля, меняется и его устойчивость, как курсовая, так и устойчивость к опрокидыванию. Это и понятно, завод-изготовитель не мог знать, что кузов будет поднят на немыслимую высоту или же занижен до уровня бордюра. Любое неосторожное движение рулем на высокой скорости может привести к потере стабильности автомобиля или к опрокидыванию, что не есть очень эффектно для тех, кто находится в салоне.

Именно по этой причине дешевые пневмосистемы устанавливаются только с целью создания визуального эффекта заниженной подвески. Стоит ли платить сотню тысяч за такое удовольствие, решать каждому, но если вложить эти же деньги в хорошие пружины с прогрессивными характеристиками, хорошие спортивные амортизаторы Бильштейн, качественные сайлент-блоки и втулки из дорогого полиуретана, то на сдачу еще и можно сделать аэрографию на капоте и получить хорошую практичную Приору для жизни. Ровных всем дорог и хорошей курсовой устойчивости!

Установка пневмоподвески на Ладу Приору

От состояния передней и задней подвески зависит то, насколько плавным и мягким будет ход авто. Автомобили ВАЗ похвастаться наличием хорошей системы подрессоривания не могут. Автолюбители часто сталкиваются с неполадками подвески. Чтобы устранить их самостоятельно, нужно знать характерные признаки неисправностей. Существует более эффективный способ кардинального решения проблемы – установка пневматической подвески своими руками.

Устройство пневматической системы подрессоривания

Система пневмоподвески на Приоре основана на работе сжатого воздуха, с помощью которого можно увеличивать или понижать клиренс автомобиля. Подвеска пневматического типа позволяет передвигаться по любому дорожному покрытию без дискомфорта и потери контроля управления. Многие владельцы Приоры и других моделей ВАЗ часто интересуются, можно ли установить ее самостоятельно. Ничего сложного процесс не представляет, если следовать советам и рекомендациям.

Стандартный вариант пневмоподвески состоит из следующих элементов:

  1. Компрессор. Нагнетает воздух в систему и создаёт необходимое давление
  2. Реле давления.
  3. Силовое реле.
  4. Отделитель влаги. Устройство, при помощи которого из системы выводится скопившийся конденсат. Можно обойтись и без него, но в таком случае конденсат неизбежно приведет к коррозии, а влага плохо влияет на работу воздушного компрессора.
  5. Ресивер. Это устройство выполняет функцию накопителя лишнего давления – снижается пульсация сжатого воздуха в системе.
  6. Пневматические подушки. Две устанавливаются на задние колеса и даже на переднюю ось. Иногда пневматические подушки монтируются только на задние колеса или передние. В основном такой вариант встречается именно на задней оси автомобилей ВАЗ – таким образом владельцы усиливают заднюю часть. Это позволяет без ущерба для подвески перевозить тяжёлые грузы в багажнике или вместо заднего ряда сидений.
  7. Механические клапаны. В зависимости от количества подушек их может быть два или четыре.
  8. Трубки магистрали. Нужны для передачи сжатого воздуха между компрессором и подушками.
  9. Крепления. Металлические кронштейны для фиксации пневматических подушек на передних или задних опорах.
  10. Блок управления. При помощи пульта дистанционного управления водитель может подать сигнал на ЭБУ, который отдает команды на совершение действия исполнительным механизмам.

В список следует включить крепежные материалы, инструменты.

Виды «пневмы»

Система пневматической подвески, устанавливаемая на автомобили ВАЗ, может быть двух типов:

  • одноконтурная;
  • двухконтурная.

Одноконтурные системы предполагают установку пневмоподвески только на одну ось. В основном такой тип встречается на задней оси, так как она подвержена большим нагрузкам из-за перевозки тяжёлых грузов. В случае с двухконтурной системой пневмоподушки устанавливаются и на задние, и на передние колеса. Встречаются и другие варианты пневматической подвески – в них на каждое колесо предусматривается по одному отдельному контуру. Но подобные системы не так востребованы у автолюбителей ввиду высокой стоимости оборудования.

Купить пневмоподвеску на Ладу Приору – половина дела. Не менее сложно установить ее, так как возникает немало проблем с крепежами. Разные модели ВАЗ имеют разные конструкции подвески, а потому какого-то универсального комплекта креплений не существует. При желании установить такую подвеску можно на любой автомобиль. Но это не значит, что операция под силу и новичкам – все же не помешает иметь хотя бы средние навыки по ремонту и обслуживанию автомобилей.

Система пневматической подвески для отечественных автомобилей не оснащается сложной электроникой, регулирующей настройки системы подрессоривания автоматически. Обычно все настройки выполняются в ручном режиме посредством пульта дистанционного управления.

Преимущества и недостатки пневматической подвески

Установив подвеску на пневматических подушках, можно получить ряд очевидных преимуществ:

  1. Возможность изменять клиренс. Можно увеличивать и уменьшать расстояние дорожного просвета без замены пружин, амортизаторов. Настройка нужного клиренса займет не более нескольких минут.
  2. Плавный ход на дорогах с плохим или отсутствующим покрытием. Пружинные амортизаторы отличаются чувствительностью к бездорожью, и это – их главный недостаток. От водителя требуется максимум внимания при движении по неровной дороге. Пневматическая подвеска компенсирует малейшие колебания – тряска и вибрация автомобиля сводятся к нулю.
  3. Удобство и комфорт управления. Обычно на авто устанавливают пружины разной жёсткости. Жёсткие подходят для дорог с ровным покрытием, мягкие – для бездорожья. Пневмоподвеска совмещает преимущества пружин и исключает их минусы.

К плюсам относят тот факт, что машина не «просаживается». Система на сжатом воздухе не допускает «просадки» автомобиля, даже если загрузить его максимально. Клиренс может быть легко отрегулирован на нужную высоту.

Автолюбителей отпугивает в первую очередь не сложность установки, а высокая стоимость. Оборудование пневмоподвески отличается дороговизной. Также любой из элементов системы не поддаётся восстановлению, при неисправности придется менять весь узел.

Следующая проблема – чувствительность к химическим реагентам на дорогах. Средства, которые используют для обработки дорожного покрытия зимой, могут привести к значительному снижению ресурса системы. Если во время морозов можно залить в пневмоподушки спирт, то от реагентов спасет лишь дорогостоящее оригинальное оборудование. К минусам также относят и трудоемкость монтажа. Без инструмента, знаний и навыков не рекомендуется начинать монтаж сложной системы подвески на пневматических подушках.

Установка пневматической подвески своими руками

Каждый автолюбитель сможет поставить «пневму» на Lada Priora, но сделать это сложно. Нужно не только купить набор необходимого оборудования, но и запастись инвентарем и инструментом. В идеале работа проводится с помощником и при наличии подъемника. За неимением последнего можно обойтись смотровой ямой или использовать домкраты, но работать в таких условиях будет крайне неудобно. Сначала обязательно нужно заказать специальные крепления, без которых невозможно выполнить установку системы. Заводские фиксаторы подходят не всегда, а потому лучше позаботиться об этом вопросе заранее.

После того как автомобиль подняли, нужно снять колеса и пружины со стойками. Дальнейший процесс работы будет зависеть от вида подушек.

Пневмоподушки можно устанавливать прямо в пружины, что и делает большинство автовладельцев. Подушка может монтироваться и отдельно от пружины, но это сложнее.

Вкратце процесс установки пневматической подвески выглядит следующим образом:

  • демонтаж штатных стоек;
  • подгонка креплений для новых элементов;
  • установка на крепления пневмоподушек;
  • прокладка магистрали от компрессора до подушек;
  • установка датчиков, компрессора, ресивера и блока управления.

Компрессор и баллон ресивера лучше всего расположить в багажнике. Установить систему мало, нужно ещё правильно ее подключить к подаче воздуха, к манометру и кнопкам регулировки.

На завершающем этапе монтажа обязательно проводится тестирование системы на работоспособность. После подачи воздуха измеряется клиренс на обеих осях и со стороны всех колес – он должен быть равным. Также на слух определяется возможная утечка воздуха. После тестирования и точной калибровки остаётся сделать развал-схождение колес.

Всегда нужно помнить, что если нет навыков и знаний, можно попросту повредить что-нибудь, а каждый элемент «пневмы» не подлежит ремонту и стоит дорого. По этой причине лучше довериться специалистам. Кроме перечисленных преимуществ пневмоподвеска может использоваться для подкачки шин, установки пневмоклаксона, дверей, как у Lamborghini (ламбо-двери). Для собственной безопасности и безопасности других людей установка производится в специализированных тех. центрах. Монтаж своими руками – крайний и не всегда выгодный вариант.

Communities › Лада Приора (Lada Priora Club) › Blog › Установка пневмоподвески. Часть 1 — Берегите нервы.

Всем большой-большой Привет!

Наконец-то я собрался с мыслями и решил вам рассказать и показать как строилась пневмоподвеска в моем автомобиле.

Немного предыстории.
Перед покупкой Приоры я уже был мысленно и морально готов к изменению ее внешнего вида. Ставить стремные обвесы, разбирать фары для ангельских — это не моя тема, мне это не по душе. Стоковая подвеска, на которой при скорости 100 км/ч автомобиль болтало как шлюпку в океане, большущий крен, ни какой устойчивости, кама евро, вообщем кто купил себе этот аппарат, тот поймет) Решение было принято незамедлительно, резать пружины не ново, ездить неудобно, жестко (ездил, проверял). Пневма — то что надо, попробуем =)

Так как по-началу я был совсем чайник в этом деле, прочитал огромное количество форумов и т.д. Одним светлым днем корешь посоветовал не заморачиватся, купить готовый комплект. Что я и сделал. Купил готовый комплект четырехконтурной пневмоподвески на рубенах в магазине на пневме.

Комплект состоит из:
— Ресивер (балон на 12 литров) — хватает на одно поднятие всей машины (больше и не надо)
— Короткоходки -70 (стойки с занижением)
— Бублики (3 подушки на каждой стойке со скобами)
— Компрессор Berkut R20 (воздухонакачка)
— Блок клапанов (8 клапанный, для того чтобы можно было регулировать каждое колесо отдельно)
— Влагоуловитель Camozzi (нужная вещь, для того чтобы вода не попадала в подушки, производство Италия)
— Манометр (для того чтобы смотреть давление в ресивере)
— Армированные шланг от компрессора до балона
— Реле давления (для того чтобы компрессор отключался автоматически после того как накачал нужное количество воздуха)
— Трубки, шланги (по ним идет непосредственно воздух до подушек)
— Кнопки стеклоподъемника 4 шт. (для того чтобы поднимать — опускать каждое колесо)
— Фитинги Camozzi (закрепляют трубки по которым идет воздух к стойкам, подушкам)
И еще различная мелочь, типа гаек, обратных клапанов и реле.

Вообщем, ребята, на словах это так все красиво и ажурно. На деле это «нецензурная лексика». Комплект этот, оказался так себе яблочки. Стойки не промазаны, до конца их не прессанули (поймете когда начнет сифонить из всех щелей), реле не проверили (не работает), манометр не проверили (не работает), такое чувство что ребята делают на скорость, а не на качество. Комплект требует доработки и большого количества проводов, на них я потратил около 1000 рублей если не ошибаюсь, так как они не входят в комплект, а их надо много.

С чего начинается установка Пневмоподвески.

1.) Конечно-же с запила лонжерона и вваривание в него трубы. К этому делу подошел очень серьезно и обратился к настоящим профи своего дела. Люди которые в гаражах сделают лучше чем в ПроСервис. Кому надо могу подсказать номерок, сделают по-красоте.
Выглядит это примерно так (а нужно это для того чтобы морда полностью ложилась на пол, так как привод уперся бы в ланж):

Слева 5 см, Справа 5,5 см (зачистили вырезали, вварили, почистили, промазали, покрасили)

2.) Непосредственно установка стоек. Это вам могут сделать в любом сервисе, да и вы сами можете их поставить, это не сложно, мне поставили у знакомого в сервисе, где и собиралась пневма. Стоит не дорого, времени уходит много, поэтому попросил, чтобы поставили к моему приезду, там доделаю сам. Так же вам понадобятся опоры, я взял обычные «десяточные», просто потому что других в магазине не было, в ухо напинали что нормальные, а на самом деле как обычно…

3.) Затем выбрасываете запаску, а на ее места устанавливаете балон (ресивер), блок клапанов, компрессор, Влагоуловитель и бежите за проводами. Вам понадобится 1 толстый плюс, в моем случае это был DAXX 4Ga, потом поменял на сварочный, так что берите сразу же его метра 4 (он пойдет на компрессор и аккум), берите DAXX 4Ga 1,5 метра хватит (кнопки аккум) и берите тонкие провода для кнопок поднятия и занижения, лучше всего разных цветов, а то запутаетесь их надо примерно метров 32 (8 проводов по 4 метра), так же берите с собой стяжки для нормальной фиксации трубок штук 20, обжимные кольца большие (4 шт.) и маленькие такие для проводов, не помню как называются их надо штук 25, потому что все равно половину потеряете), заодно прикупите гофры под это все дело и наберитесь терпения. Я же в этом деле то совершенно ничего не понимал и все это ездил покупал по ходу событий. Кстати делал я не один, во всем этом, казалось, таки не легком деле мне помогал Евгений, его машина на фото ниже, считаю его сильным человеком, потому что он находился со мной в сервисе несколько дней, слушал и терпел меня все это время, поверьте на слово — это не легко.

4.) Значит, сначала устанавливаем в компрессор армированный шланг подцепляем к нему влагоуловитель и через трубку тянем его к балону (См.фото ниже). Далее ведем плюс от него к аккуму.

5.) После этого вставляем фитинги в стойки(передние), отмеряем нужное количество трубок и аккуратно ведем их через салон к блоку клапанов, лучше всего по порогам. Фитинг закручиваем не сильно, не затягиваем, а то я затянул потом был ПРОСТО АНРИАЛ (чуть позже)

6.) Проводим ту же самую операцию с задними шлангами, только для этого нам надо будет высверлить 2 отверстия в поддоне чтобы протянуть их к блоку клапанов, не забудьте в этих местах где они сопрекасаются с железом, перемотать изолентой, чтобы не протерлись шланги и железо нужно смазать, чтобы не сгнило))

7.) Когда все это протянули подключаем к блоку клапанов, одна сторона на блоке это поднятие, другая сторона это занижение, потом походу поймете, только не перепутайте шланги, клейте изолету, чтобы отличить. Верхние шланги это перед, соответственно нижние это зад.

8.) Ну в принципе все, нужно будет установить реле давления в одно отверстие на ресивере и манометр, его вы можете либо оставить в багажнике (я так и сделал) либо вывести куда нибудь на панель или в подлокотник. (там тоже долгая история, расскажу чуть позже)

9.) На блоке есть 8 клапанов которые отвечают за поднятие и занижение машины, так вот от каждого клапана вам нужно будет по одному проводу вывести на минус, для этого просто подключаем к каждому контакту на клапане синий провод собираем пучек ищем минус на кузове и цепляем все к нему, закручиваем болт, для этого я высверлил отверстие и подцепил все к нему) Остальные провода цепляем к кнопкам, мороки много, запутаться можно на раз два. Кнопки выводим куда угодно, сначала я вывел на панель, потом вообще в другое место, об этом чуть позже. (Принцип работы стеклоподъемника и установки кнопки читайте в инете)

10.) Алилуя, вы собрали пневму, все взгялды ваши, пацаны уважение, девочки кипяток, вы довольны и рады что все получилось. Но поверьте мне, дальше начнется еще интересней, об этом я напишу в след. блоге.

Продолжение следует.

Надеюсь этот пост был не очень скучным. Всем мир.Спасибо за внимание!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
