Как снять замок зажигания? полезная инструкция

Audi 80 В3 1.9TDi Panther (OEM+) › Бортжурнал › Замена замка зажигания. Запуск двигателя без замка.

В машине редко что-то ломается. Обычно я не дожидаюсь поломки, а меняю детали на упреждение, то есть в рамках планового обслуживания или ремонта.
Но 1 мая случилась неприятность.
За городом, вдалеке от дома и гаража я заглушил машину у магазина. А когда вернулся и попытался завести двигатель, кроме предательской тишины ничего не послышалось. Контрольные лампы загорелись, а стартер молчал. При попытке еще раз попробовать запустить мотор увидел, что при повороте ключа не гаснут лампы на панели приборов, более того, они не погасли даже когда я достал ключ из замка!
WTF? подумал я тогда…
В общем, сломались… Быстренько открыл капот и скинул клемму с АКБ, чтобы не мучить ее включенными потребителями и спокойно разобраться.

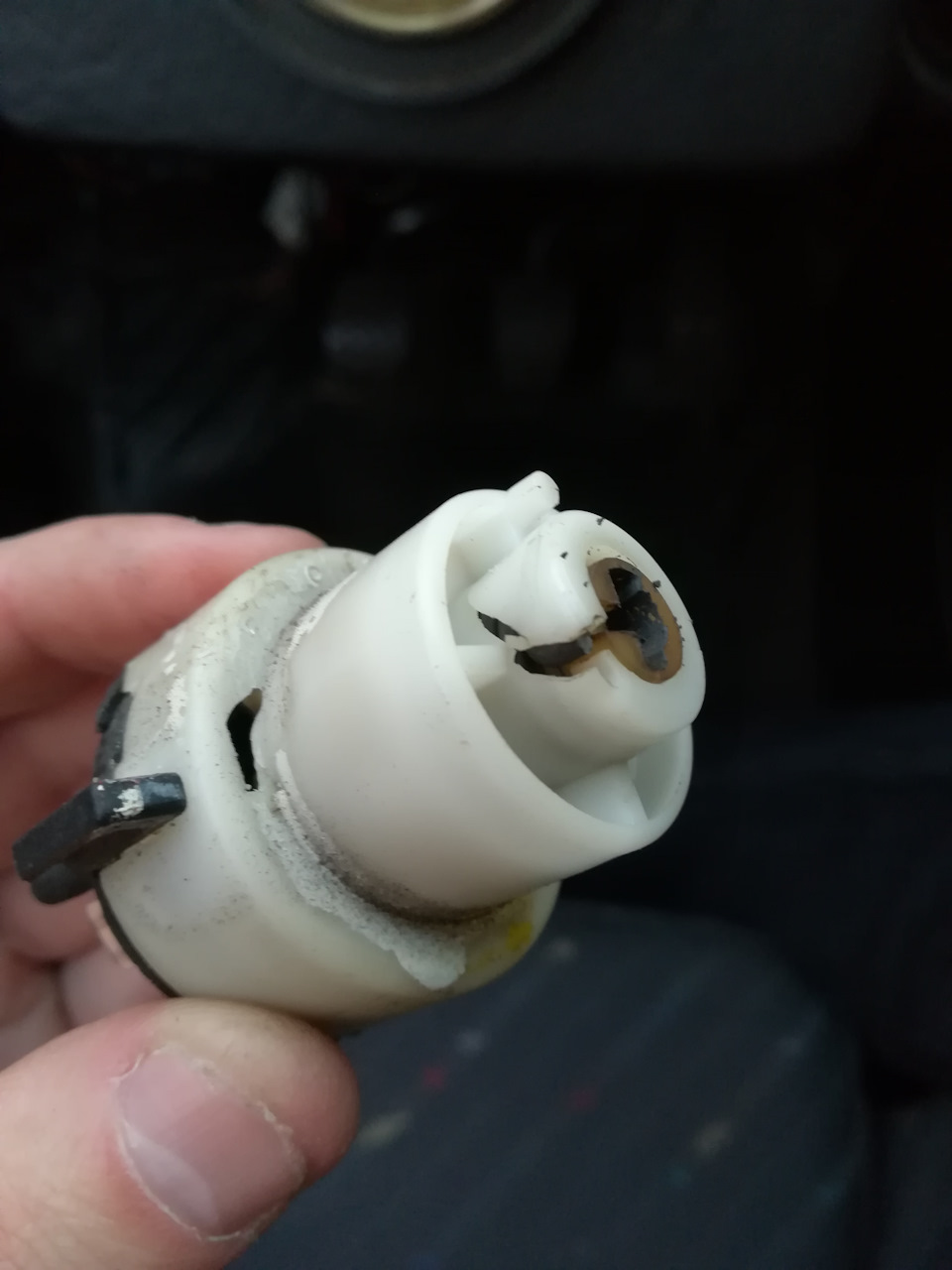

Замок зажигания не возвращал ключ. Хм, либо замок, либо контактная группа…
Забегая вперед, скажу, что это сломалась личинка замка, проворачивающая контакты.

Признаком поломки замка являются следующие симптомы:
1) отсутствие запуска мотора
2) не гаснущие или не загоревшиеся контрольные лампы при повороте ключа
3) отсутствие пружинного возврата ключа из положения «стартер».

Если Вас застала такая беда в дороге, и до места ремонта Вы хотите добраться своим ходом — не беда!
Есть варианты как обойтись без «галстука» и эвакуатора.
1. Самый правильный — снять панель приборов (это все уже знают как), за которой откроется доступ к тыльной части замка зажигания и контактной группе. Там два маленьких винтика, которые и фиксируют контактную группу в замке. Их надо выкрутить, и достать контактную группу из замка. Снять подрулевую полочку (тоже знаете как), чтобы удобнее было заводить. Ну, и с помощью отвертки заводить, при этом не забывая оставить повернутым ключ в замке, чтобы не заблокировался руль в пути!

Но, если такой тонкой отвертки не оказалось, и/или времени в обрез, как это было у меня, можно пойти чуть иным путем.
2. Изумительный. От слова изумление…
Тут начинается квест… Прямо, как в кино.
Сразу скажу, этот способ стоит использовать, если у Вас в запасе или в легкой доступности будут парочка-тройка запасных проводов подходящей длины и сечения.
Я понял, что возиться мне придется какое-то время, а запасного замка с собой нет. Поэтому принял быстрое решение — заводимся проводами!

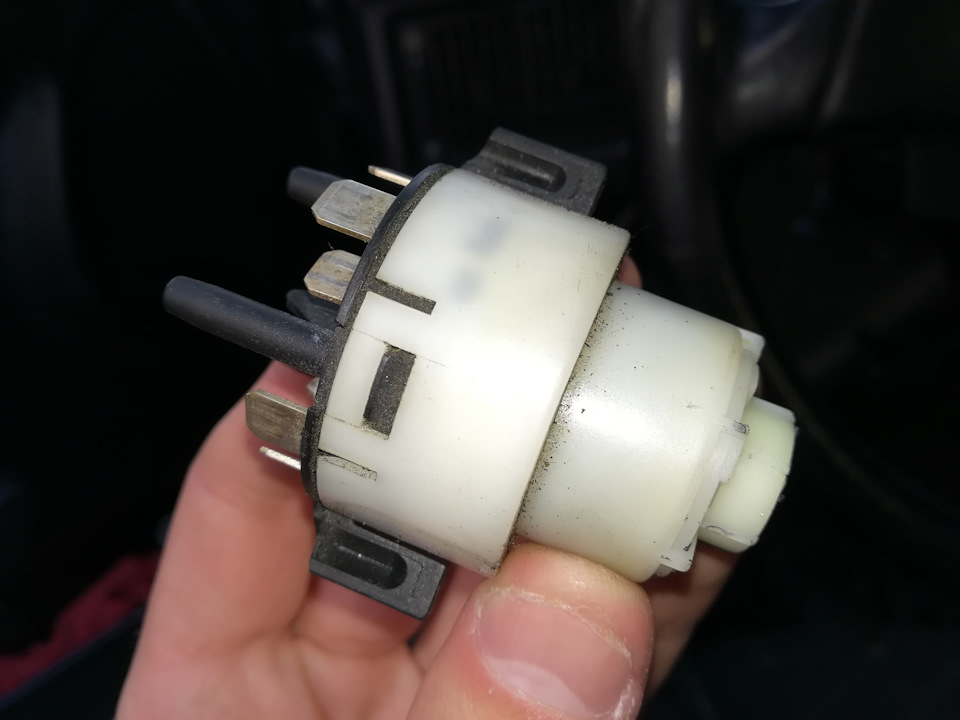

На контактной группе клемма на стартер — 50, это я уже давно знал.
30 клемма — это постоянный «плюс» с АКБ. Надо всего лишь соединить нужные провода… Но, надо же и замкнуть провода «зажигания».
Благо, книга всегда при мне — по ней я перепроверил по электросхеме замка зажигания какие контакты в разъеме контактной группы мне надо соединить.
Снимаем разъем с проводами с контактной группы.
У меня с собой был коричневый отрезок провода сечением 2,0 мм. В зажигании и на стартер используется проводка сечением 2,5 мм! 2,0 — это не 0,5, не 1,0, не 1,5. Вполне выдержит при форс-мажоре.
Но отрезка хватило лишь разрезать пополам, соединив ими клеммы. Зато еще из запаса под руки попал кусок алюминиевой проволоки, который я согнул дугой в виде буквы «U» и изолировал изолентой — это будет ключ для запуска. Никогда не лишним будет иметь обрезки проводов, хомуты и т.д. в запасе, как и инструменты.

Проводками соединяем клеммы разъема:
30 + 75
30 + 15

При таком подключении будут работать ВСЕ электроприборы в машине — приборка, датчики, фары и т.д., вплоть до магнитолы, печки и сигнализации
Проверяем, не стоит ли машина на передаче!
Затем кратковременно (пока не запустится двигатель) соединяем 3-им проводом на разъеме любую 30-ую клемму и клемму 50 (стартер).

Мотор завелся! Можно ехать! К месту ремонта…
Сия процедура вызывает у наблюдателей искреннее изумление! )))) Как в кино!
Убедитесь, что в замке зажигания (его доставать не надо) повернут ключ, дабы исключить блокировку руля!
Чтобы заглушить машину надо просто достать провод из клеммы 15. А потом 75.

Таким образом, описанными 2-мя способами мы имеем возможность многократного самостоятельного запуска и остановки мотора. Ни о каких буксирах (с толкача) или глушении через торможение до конца на передаче и т.п. здесь речи не идет, как пишут некоторые комментаторы ниже. Наисловать машину не зачем из-за какого-то недорогого замка!

Ну, а теперь о замене замка. Ни в одной книге по ремонту Ауди 80 я не нашел схемы или вообще упоминания как снимать/ремонтировать/заменять контактную группу или замок. Поэтому решил это исправить на свой манер для всех желающих.

Последовательность действий при замене замка:
1. Снимаем руль, затем кожух «стрекозы» и приборную панель, подрулевую полочку (если не снята).

2. Ослабляем винт крепления «стрекозы», снимаем ее с рулевого вала.

3. Через нишу панели приборов выкручиваем на несколько оборотов 2 винта крепления контактной группы. Разъем контактной группы можно предварительно снять, а можно не снимать (как удобно). Отверстия под винты очень узкие — используйте узкую плоскую отвертку. Винты полностью выкручивать не надо, так как они лишь фиксируют ушки контактной группы. Снимаем контактную группу движением от замка.

4. Выкручиваем винт замка в отверстии рядом с рулевым валом (справа). Здесь может потребоваться специнструмент — «звездочка» с отверстием. Не беда, если у вас такой не оказалось. По заверению моего товарища, перебравшего не одну «бочку» да и вообще Ауди, винт этот всегда не был плотно зажат, и хватало усилия любой подходящей плоской отвертки, вставленной между зубцами.
Скажу сразу, у меня отверткой винт отвернулся вообще без усилий. Также и закрутил обратно. Специалист знает, а я подтверждаю.

5. Открутить два винта крепления торпедо со стороны левого проема двери. Это даст возможность слегка сдвинуть торпедо для снятия замка зажигания, а особенно — для его установки. Без этой процедуры снять/поставить замок в сборе вряд ли получится. Да и зачем этот гемор, когда с освобождением торпедо уходит всего лишь пару минут.

6. Достаем замок в сборе. Рукой вытаскиваем его из отверстия рулевого вала.

Собираем в обратной последовательности — оттягиваем торпедо, вставляем замок до упора, фиксируем винтом, крепим стрекозу, контактную группу, подключаем разъем, ставим приборку, кожух стрекозы, руль, полочку.
При установке замка в рулевой вал убедитесь, что пазы замка и отверстие крепления должны совпасть с местами на корпусе рулевой колонки.

Сами замки В3 и В4 взаимозаменяемы. Если их сравнить «в лоб», то они чуточку отличаются обводами корпуса, но это вообще несущественно, так как в местах крепления и стыковки они полностью идентичны. Личинки замка к тому же взаимозаменяемы еще с некоторыми С3 и С4 (см. ниже артикул и модели)

Замок без личинки от В3: VAG 893 905 851
Замок без личинки от В4: VAG 893 905 851 D
Личинка замка: 4A1 905 855
(применимость: на В3, В4 вплоть до кабриолета, С3 рестайл, 100 С4).

При замене замка в сборе, естественно будет другой ключ. Если есть желание оставить свою сердцевину, то нужно просверлить отверстие, чтобы нажать на фиксатор, удерживающий личинку в корпусе замка. Примерно в месте, указанном стрелкой.

Сама личинка тогда просто «вываливается» из замка.

Как разобрать личинку и перебрать пластинки под свой ключ — отдельная тема. Но, достав личинку уже проще сообразить как ее разобрать (в местах завальцовки).
Это описано тут www.drive2.ru/l/288230376152097873/
Мне же просто повезло! Представьте — приезжаю к товарищу, у которого только один годный замок. Не 100, не 1000, а лишь один! Мы без особой надежды вставили мой ключ в замок зажигания и… Он подошел! Один ключ на один другой замок! Это приятная случайность. Она произошла лишь в следствие очень-очень близкой конфигурации ключей и физического износа как пластинок ключа, так и самого ключа. Замечу, что ключ из донорского замка к дверям не подошел.
Так что, собрал обратно не переставляя личинку.

P. S. Если при включении зажигания контрольные лампы не всегда загораются, т. е. «глючит» контактная группа, то это, скорее всего, происходит из-за трещины в ее корпусе. Такую контактную группу надо заменить.

Желаю не ломаться!
Лайки и репосты приветствуются! ;))

Как снять замок зажигания? Полезная инструкция

Скачать PDF

Автовладельца начинает интересовать, как снять замок зажигания, когда с ним начинаются проблемы. Во многих случаях те, кто на машине ездит, но не слишком дружит с матчастью, предпочитают просто отогнать своего железного коня в заботливые руки мастеров на СТО.

Однако, если неприятность приключилась далековато от цивилизованных мест, неплохо бы уяснить технологию процесса просто для того, чтобы добраться до этих самых специалистов.

Содержание

  • Зачем демонтировать замок?
  • Порядок действий
  • Крайний случай

Как снять замок зажигания и как доехать до ремонтеров, если он накрылся в пути, мы и расскажем в этой статье.

Зачем демонтировать замок?

Снятие выключателя зажигания может потребоваться в двух случаях:

Поломка личинки замка. Симптомы: ключ проворачивается со скрипом, застревает, а то и вовсе заклинивает в замке. Сиюминутными действиями, если уж ехать надо срочно, является применение, например, тормозной жидкости, закапываемой внутрь. Долго такие мероприятия вас спасать не будут, так что вечерком после работы (или – добравшись домой из поездки) разбирать замок придется непременно.

Выгорание (возможно, частичное) контактной группы. Признаки этой неприятности иные: ключ проворачивается без труда, но стартер на него не реагирует. При неполном подгорании авто может завестись на 5-6 раз терзания ключа. Если есть в наличии так называемая контролька, можно провести проверку: один провод кинуть на «минус» аккумулятора, второй – на малую клемму реле. Ключ поворачивается до упора; если лампочка игнорирует эти действия – помашите ручкой контактной группе.

Во втором случае можно поменять только ее. Но большая часть владельцев предпочитают ставить все в комплекте, поскольку этот процесс проще, а вероятность приобретения бракованной детали меньше – замок целиком проверяется прямо при покупке.

Порядок действий

Назвать процесс сильно сложным даже у зануды не получится, хотя повозиться придется. Манипуляции предстоят следующие:

  • Обесточивается авто – то есть, на аккумуляторе отключается масса;
  • Ключ поворачивается в нулевое положение;
  • С кожуха рулевой колонки снимаются винты крепления. Их может быть разное количество: на ВАЗах – 5, на Daewoo Nexia – 4 и т.д;
  • Удаляются защитные и декоративные кольца (если они есть в наличии);
  • Снимаются крепежные болты самого замка. Их 2; в Жигулях особых мудрствований для их выкручивания не требуется. В других марках могут потребоваться дополнительные действия: руль выкручивается вправо для снятия одного, затем влево – для выворачивания другого;
  • Чем-нибудь тонким (отверткой или шилом) нажимается фиксатор, и замок зажигания аккуратно вытягивается наружу.

В принципе, демонтаж завершен. Если в ваших намерениях поменять весь замок, просто снимаете с проводов старый, на его место крепите новый и проводите сборку в обратном порядке по сравнению с разборкой. Если меняется только контактная группа – поддеваете стопорное кольцо и вытаскиваете перегоревшую. На ее место крепится купленная запчасть таким образом, чтобы шток на личинке совпал с пазом контактной группы. После этого монтируется все по местам, возвращается снятый «минус» аккумулятора и проводится проверка работоспособности нового замка.

Крайний случай

Если контактная группа перегорела у вас в пути, то главной целью становится завод машины – как-то доехать, хотя бы до дома, все же нужно. Намек на то, что нужно делать, каждый хоть раз видел в кино. В собственном исполнении это будет выглядеть так:

  • Снимается приборная панель – если у вас не тот случай, когда провода просто висят снизу;
  • Перемыкаются провода, которые идут к замку зажигания. В разных марках они имеют свою нумерацию; признаком, что вы соединили нужные, будет загорание лампочек на торпеде. Делается скрутка изолентой, чтобы провода не рассоединились;
  • Проводом стартера надо тронуть соединенные проводки, разогнать движок на холостом ходу и убрать провод.

Как снять замок зажигания? Полезная инструкция »

Как снять замок зажигания? Полезная инструкция

Однако, если неприятность приключилась далековато от цивилизованных мест, неплохо бы уяснить технологию процесса просто для того, чтобы добраться до этих самых специалистов.

Обычно такие познания особенно важны для владельцев ВАЗов, ГАЗов и УАЗов, однако частенько проблемы с замком зажигания часты и на Daewoo (в частности, к его болезням ), да и другие авто не застрахованы от них.

Как снять замок зажигания и как доехать до ремонтеров, если он накрылся в пути, мы и расскажем в этой статье.

Снятие выключателя зажигания может потребоваться в двух случаях:

Поломка личинки замка. Симптомы: ключ проворачивается со скрипом, застревает, а то и вовсе заклинивает в замке. Сиюминутными действиями, если уж ехать надо срочно, является применение, например, тормозной жидкости, закапываемой внутрь. Долго такие мероприятия вас спасать не будут, так что вечерком после работы (или – добравшись домой из поездки) разбирать замок придется непременно.

Выгорание (возможно, частичное) контактной группы. Признаки этой неприятности иные: ключ проворачивается без труда, но стартер на него не реагирует. При неполном подгорании авто может завестись на 5-6 раз терзания ключа. Если есть в наличии так называемая контролька, можно провести проверку: один провод кинуть на «минус» аккумулятора, второй – на малую клемму реле. Ключ поворачивается до упора; если лампочка игнорирует эти действия – помашите ручкой контактной группе.

Во втором случае можно поменять только ее. Но большая часть владельцев предпочитают ставить все в комплекте, поскольку этот процесс проще, а вероятность приобретения бракованной детали меньше – замок целиком проверяется прямо при покупке.

Назвать процесс сильно сложным даже у зануды не получится, хотя повозиться придется. Манипуляции предстоят следующие:

    Обесточивается авто – то есть, на аккумуляторе отключается масса;

Ключ поворачивается в нулевое положение;

С кожуха рулевой колонки снимаются винты крепления. Их может быть разное количество: на ВАЗах – 5, на – 4 и т.д;

Удаляются защитные и декоративные кольца (если они есть в наличии);

Снимаются крепежные болты самого замка. Их 2; в Жигулях особых мудрствований для их выкручивания не требуется. В других марках могут потребоваться дополнительные действия: руль выкручивается вправо для снятия одного, затем влево – для выворачивания другого;

  • Чем-нибудь тонким (отверткой или шилом) нажимается фиксатор, и замок зажигания аккуратно вытягивается наружу.
  • Как Снять Замок Зажигания На Ваз 2101

    Восстановление замка зажигания собственноручно

    Данный узел работает благодаря специальным металлическим пластинам – пинам (еще они называются «сувальды»), которые подпружинены снизу. Именно они и идентифицируют ключ, попадая в его пазы. Вследствие того, что для ключа в Toyota пины сделаны из мягкой латуни, они быстро стираются от трения. Именно это и является причиной большинства поломок. Ремонт производится принципом замены старых пластин на новые. Цена за комплект: 100 рублей

    Читать еще:  Какое ГБО лучше поставить? Полный обзор для вашего вывода

    Помимо этого, стоит обратить внимание на пружины: они должны держать пластинки на одинаковой высоте. Если где-то пины проседают по сравнению с остальными, то в них необходимо поменять пружины на новые

    Если не хотите самостоятельно осуществить ремонт замка зажигания, то его можно просто сдать в сервис или купить новую личинку с ключом.

    Если ключ проворачивается без заеданий, но автомобиль никак не реагирует, то в 100 процентах случаев это дело электрики. Самое распространенное в этой проблеме – окись контактов. В данном случае стоит зачистить клеммные соединения от налета. Если зачистка не дала результатов, то следует прозвонить каждый провод. Согласно приведенной ниже схеме, клеммы прозваниваются так: держат первый контакт омметра на позиции «1», а вторым контактом поочередно дотрагиваться до 2–7 позиции. Между всеми клеммами должно быть одинаковое сопротивление, в противном случае нужно менять провода.

    Функции и устройство замка зажигания

    Для начала перечислим функции, которые выполняет замок. К ним относится:

    • выполнение коммутации для подключения/отключения электросистемы машины к аккумуляторной батарее;
    • подключение/отключение первичной (слаботочной) цепи системы зажигания к источнику питания;
    • кратковременное подключение стартера к электросистеме во время запуска двигателя;
    • обеспечивает функционирование потребителей энергии при незапущенном двигателе (например, магнитола, фары, сигнализация и прочее);
    • при незапущенном двигателе обеспечивает блокировку рулевого колеса (не на всех автомобилях).

    Как снять замок зажигания? У разных моделей автомобилей устройство замка может немного отличаться. Соответственно, процесс его демонтажа и проверки будет состоять из разных этапов. Вам понадобятся отвертка с крестовым наконечником, тонкое шило и тестер для электроизмерений. Рассмотрим процесс демонтажа на примере популярного в нашей стране автомобиля ВАЗ-2108. Стоит сразу оговориться, что замок и система зажигания у этой модели во многом схожа со всеми переднеприводными ВАЗами.

    Демонтаж замка зажигания ВАЗ 2108 происходит по следующему алгоритму:

    1. Снимите с аккумуляторной батареи минусовую клемму.
    2. Снимите кожух вала рулевого управления. Для этого с помощью отвертки открутите крепящие его винты. Кожух распадется на две части и его можно без труда демонтировать.
    3. Далее нужно снять лицевую часть замка. Также отсоедините от него штекер с проводами питания и штекер с проводами, идущими от реле.
    4. Перед демонтажем ключом зажигания установите в замке положение «0». Тем самым вы отключите блокировку руля.
    5. Открутите винты крепления и снимите замок.
    6. Далее можно с помощью тестера можно проводить проверку или диагностику и поиск неисправности в случае выявления таковой.

    Шило при работе может понадобится в случае необходимости замены контактной группы. Этим инструментом поддевается и демонтируется стопорное кольцо, которое держит сердцевину замка внутри корпуса. Извлечь контактную группу можно лишь демонтировав его.

    Когда будете устанавливать замок зажигания на место, вставьте в него ключ и поверните в положение «Зажигание». Тем самым вы уберете защелку замка, и она переместиться в корпус.

    Из чего состоит замок зажигания

    Теперь необходимо ознакомиться, из каких частей состоит замок, и что в нем может поломаться

    Обратите внимание на прилагаемый рисунок. На нем изображен замок зажигания в разрезе

    1. Запорный стержень.
    2. Корпус замка зажигания.
    3. Валик.
    4. Контактный диск.
    5. Контактная втулка.
    6. Колодка, а — широкий выступ контактной части.

    Теперь, когда мы знаем, из каких частей состоит замок зажигания, и как его разобрать, вам проще будет понять, какие неисправности могут возникнуть в его механизме.

    Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107

    Замена замка зажигания:

    1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

    2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

    3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

    4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте (Продолжение в пункте 4)

    Видео инструкция по замене замка зажигания на ВАЗ 2101-2107 своими руками.

    Как просто снять и заменить замок зажигания на ВАЗ 2101 — ВАЗ 2107 остальных классических моделях жигулей. Так.

    5) И после чего потянув за ключ, извлеките замок из кронштейна.

    Установка нового замка происходит в обратной последовательности!

    Проверка элементов замка зажигания на работоспособность:

    1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

    Сперва возьмите напряжение с «АКБ Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

    Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

    2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

    Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться

    После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться. А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

    А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

    Замена контактной части замка:

    1) Для начала снимите замок зажигания с автомобиля.

    По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

    2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

    При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

    Ремонт замка зажигания Хонда

    Ремонт личинки замка зажигания Honda

    Рассмотрим вопрос демонтажа и ремонта замка зажигания на примере автомобиля Honda Civic. По отзывам владельцев этого автомобиля, многие из них периодически сталкиваются с такой проблемой (детская болезнь этой модели). Процесс демонтажа во многом аналогичен описанному выше. В частности, чтобы демонтировать замок, необходимо:

    1. Снять детали лицевой панели, которые перекрывают доступ к замку. Для этого необходимо открутить 3 болта, находящихся внизу, под рулевой колонкой.
    2. Сорвать крепежные болты. Сам замок крепится на двух болтах со срезающимися головками. Они предназначены для защиты машины от угона. Эти болты нужно при помощи зубила и молотка демонтировать. Вместо них впоследствии можно использовать два болта на 8.
    3. Отсоединить фишку тумблера.

    Замок по частям

    Личинку замка, как и в предыдущем варианте можно заменить, не демонтируя полностью замок. Хотя все же лучше это сделать, так как работать вам будет удобнее. Но в любом случае операция по замене и ремонту личинки выполняется по следующему алгоритму:

    1. Первым делом необходимо извлечь шплинт, крепящий личинку в корпусе замка. Это нужно делать тонким металлическим предметом, например, шилом, ножом или часовой отверткой. По нему бьют молотком, выбивая из посадочного места. Если таким методом шплинт достать не удается, то можно попросту высверлить его.
    2. Вставить ключ в личинку, и достать цилиндр с личинкой.
    3. Чтобы рассоединить личинку и цилиндр, необходимо вытащить еще один шплинт. Для этого опять же нужно воспользоваться длинным металлическим предметом. А после этого достать плоскогубцами.
    4. Далее достают личинку и проводят необходимые ремонтные работы в зависимости от возникших проблем.

    При демонтаже личинки не забудьте достать пружину, которая находится внутри. Проверьте ее состояние. При необходимости замените. Она обеспечивает возврат ключа в положение зажигания из положения запуска стартера. Поэтому играет важную роль в замке.

    Также при ремонте смажьте личинку. Как и в других машинах, при монтаже цилиндра с личинкой в корпус замка, вытащите из него ключ, и как можно глубже вдавите штырек блокировки руля.

    Некоторые автовладельцы во время ремонта выбрасывают из личинки один или несколько секретов. Этого делать категорически нельзя по нескольким причинам. Во-первых, это значительно снижает противоугонные свойства замка зажигания. Во-вторых, может возникнуть ситуация, когда со временем водитель достанет из замка ключ в положении включенного зажигания. А если оставить машину надолго в таком положении, то разрядится аккумуляторная батарея. Из-за этого вы не запустите двигатель, а также возможна рассинхронизация иммобилайзера.

    Ремонтируем замок зажигания

    Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.

    Если пришла проблема

    Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

    Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

    А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

    Замена замка зажигания

    Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

    Прозвон проводки

    Итак, в зависимости от причины неисправности, замена может представлять собой:

    • Замену замка полностью
    • Замену личинки замка
    • Замену контактной группы.

    Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

    Демонтаж замка

    Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

    Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

    Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

    Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

    Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

    В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

    Разбираем сам замок

    Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

    Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

    Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

    Более поздние модели ВАЗа

    Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

    Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

    Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

    Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

    Замена контактной группы замка зажигания ВАЗ

    Как поменять замок зажигания?

    На том или ином этапе эксплуатации автомобиля каждый автовладелец бывает вынужден решать проблему замены замка зажигания. Необходимость менять замок зажигания может быть обусловлена следующими неполадками:

    • ключ, помещенный в замок, проворачивается с трудом или не проворачивается вовсе;
    • контакты на замке зажигания обгорели;
    • механическое повреждение замка зажигания, в том числе его чрезмерный люфт.
    Читать еще:  Как правильно клеить карпет и какой для него нужен клей

    Характерным признаком второй из перечисленных неполадок являются продолжительные и безуспешные попытки запустить двигатель. Имея подобную проблему, необходимо проверить, подается ли напряжение с замка зажигания на контактную группу. Если результаты проверки подтвердили, что проблема заключается именно в контактной группе, то менять весь замок целиком вовсе не обязательно.

    Как выполнить замену замка зажигания?

    Для выполнения рассматриваемой операции понадобятся следующие инструменты:
    • отвертка крестовая;
    • отвертка малого размера или шило.

    Приобретая новый замок зажигания, не стоит экономить в ущерб качеству. Стоит понимать, что качественные запчасти стоят дороже дешевой подделки и могут быть приобретены только у проверенных поставщиков.

    Последовательность выполнения необходимых манипуляций при замене замка зажигания выглядит следующим образом:

    1. От аккумулятора автомобиля отсоединяем клеммы.
    2. Ключ зажигания нужно установить в выключенную позицию.
    3. Затем выкрутить винты кожуха или иным способом снять кожух замка, скрывающего провода от подрулевых переключателей.
    4. Далее необходимо найти и открутить еще два-три крепежных элемента, фиксирующих замок зажигания на корпусе автомобиля.
    5. Используя заранее приготовленную отвертку или шило, нужно ослабить фиксатор и вынуть замок из отверстия. Многие инструкции рекомендуют отсоединять провода от замка зажигания именно на этом этапе, однако человеку, не знающему, какой провод должен быть подключен к тому или иному контакту, делать это заблаговременно категорически не рекомендуется. Такой подход является не совсем правильным, зато, используя его, даже неопытный мастер сможет избежать путаницы с освободившимися проводами.
    6. Новый замок зажигания нужно расположить на коленях рядом со старым таким образом, чтобы их положение было полностью идентичным друг другу.
    7. Отсоединяя по одному проводу от неисправного замка, переподключить все провода со старого замка на новый к тем же клеммам, на которых они располагались ранее.
    8. После того как все провода были подключены к соответствующим клеммам, новый замок можно снова разместить в соответствующее отверстие в корпусе автомобиля.
    9. Далее проверьте работу нового замка, попытавшись завести двигатель. Если всё работает как подобает, то переходим к следующему шагу.
    10. Теперь замок вновь нужно зафиксировать двумя винтами, поверх замка надеть и надежно прикрутить пластмассовый кожух, после этого процесс установки нового замка зажигания можно считать завершенным.

    В тех случаях, когда необходимо заменить исключительно контактную группу, с помощью отвертки необходимо демонтировать стопорное кольцо, вытащить деталь, которую предполагается заменить и переподключить провода на исправную контактную группу.

    В любом случае, мы рекомендуем обратиться к руководству по ремонту конкретно Вашей модели автомобиля для более частной инструкции по замене замка зажигания.

    Ремонт и замена замка зажигания: 10 полезных советов

    Порой, даже небольшие поломки в авто приводят к невозможности передвижения. Из-за некоторых проблем и вовсе приходится пересаживаться на общественный транспорт. К ряду подобных поломок относится повреждение замка зажигания. Чтобы произвести ремонт замка зажигания, в первую очередь необходимо рассмотреть часто встречающиеся виды неисправностей и знать причины их появления.

    Виды неисправностей замка зажигания

    Самыми распространенными неисправностями являются:

    • сгорание контактной группы из-за механического износа;
    • неисправность цилиндра замка;
    • выход из строя личинки;
    • поломка запорного механизма;
    • проворачивание/блокировка сердцевины замка.

    Причины у всех перечисленных неполадок могут различаться. Примерные признаки сгорания контактной группы — одновременная неработоспособность многих приборов, работающих от электричества, так как контактная группа замка зажигания питает многие объекты: ближний свет, дальний, поворотники, фонари. Все эти составляющие авто, на первый взгляд, не связаны между собой. Но если они перестают работать одновременно, неполадки стоит искать в замке зажигания.

    Если первый вариант неисправности можно отнести к электрической части, то второй – к механической. Эта деталь может подвергнуться преждевременному износу из-за некачественного исполнения производителем. Еще неисправность может возникнуть из-за сильного нагрева части корпуса. При таких проблемах ключ без каких-либо видимых причин может провернуться вокруг оси, но при этом автомобиль не заведется. В электронных замках причиной такого поворота событий могут стать вышедшие из строя датчики, влияющие на пуск.

    Выход из строя личинки замка зажигания приводит к тому, что машину можно завести любым ключом или даже посторонним предметом. На работоспособность техники такая поломка не влияет. Однако автомобиль теряет противоугонные качества.

    Неисправность замка зажигания может стать причиной неработоспобности запорного механизма рулевой колонки. Это хоть и примитивная защита, но она создает некоторые сложности угонщику.

    Неработоспосбность замка зажигания иногда приводит к блокировке самого ключа. При этой поломке его нельзя провернуть в замке, а после упорных попыток, ключ и вовсе может сломаться.

    Специалисты выделяют следующие основные причины этой проблемы: замерз основной узел из-за низких температур, загрязнение, деформация ключа. Все эти поломки можно устранить собственными руками. Рассмотрим процесс самостоятельного снятия и установки детали подробнее.

    Снятие и установка замка зажигания своими руками

    Итак, понятно, что для снятия замка зажигания должны появиться существенные причины, о ряде которых сказано выше. Замена замка целиком может потребоваться не только при поломке механизмов, но и при утере ключей. Чтобы достать зажигание, нужно действовать согласно следующей последовательности:

    1. С рулевого вала удалите кожух и отверните винтики укрепления замка зажигания.
    2. Для отключения противоугонного аппарата оставьте ключ в нулевом положении.
    3. Через дырочку в кронштейне, отверткой надавите на специальный фиксатор.
    4. Затем достаньте сердцевину из кронштейна, а ключи из замка.

    Запомните или запишите расположение всех подключенных проводов. Только после этого отсоедините их от места подключения.

    Проверьте работу контактов, помещая ключ в различные положения. Определите работоспособность противоугонного аппарата. Запорный стержень может выдвигаться или утапливаться.

    После проведенного анализа и проверки определитесь, можно ли устройство отремонтировать. Иногда можно обойтись без полной замены замка зажигания.

    Перед установкой устройства поверните ключ внутри в состояние I. Это обезопасит фиксатор блокировки рулевого вала, который не будет препятствовать монтажу. После установки нового устройства не зажимайте сразу все болты. Убедитесь, что механизм находится в нужном месте и положении, работоспособен.

    Подключите провода через старый снятый разъем от старого замка.

    Инструкция по самостоятельному ремонту

    Рассмотрим вариант ремонта из-за плохих контактов, а также из-за поломки личинки. Ремонт замка зажигания по этой причине нужен чаще всего.

    Для начала выполните проверку аккумулятора с отключением минусовой клеммы. При этом в рулевой колонки снимите нижний кожух.

    Отсоедините контактную группу и прозвоните провода при помощи омметра. Целые контакты показывают нулевое сопротивление, в другом случае необходима замена устройства. Если повреждение небольшое, полностью менять устройство не нужно достаточно сменить личинку или контактную группу. Комплект продается в виде коробки с клеммами.

    Личинка продается вместе с новым комплектом ключей, которые нужны для ее поворота. При замене личинки замка зажигания следует помнить, что для багажника авто придется применять старый ключ. Ели это неприемлемо, приобретите дополнительный комплект личинок и для багажного отделения.

    Замена личинки замка зажигания потребует большего времени от мастера, но позволит сэкономить на приобретении целой детали. Для замены устройства выкрутите винт, соединяющий две части корпуса замка. Корпус разделится, а в одной из частей будет находиться личинка, которую можно достать.

    Имейте в виду, новая личинка не будет содержать в наборном составе таких вещей, как возвратная пружина и фиксирующий элемент. Перенесите эти детали со старого устройства. Возвратную пружину можно сразу и не заметить, так как она располагается внизу детали, будьте внимательны!

    Зафиксируйте новую личинку в оболочке замка так же, как стоял старый. Прикрутите деталь устройства. Проверьте работоспобность сборного замка зажигания.

    Замена замка зажигания

    В работе по замене замка зажигания существует один нюанс, который позволит с легкостью отсоединить разъем устройства, соединяющий провода. Это нюанс кроется в раскручивании болтов, которые стягивают скобы с замком на рулевой колонке. Эти болты иногда служат некоторой гарантией от угона, так как снабжены круглой шляпкой без граней. Их не просто открутить. Умельцы научились применять хитрость.

    Надежный зацеп обеспечит зубило, вставленное под углом в шляпку болта. Острое зубило вставляется таким образом, чтобы болт прокрутился против хода часов. По установленному зубилу нужно ударить молотком.

    Важные моменты

    Проводите ремонтные работы в сухом помещении, не допуская попадания влаги на устройство. Иначе, затем придется вновь разбирать систему для очистки окислов.

    Производите установку нового или отремонтированного замка согласно старой схеме электрооборудования. Для упрощения подсоединения проводов перенесите маркировку на новое устройство.

    Будьте аккуратны в процессе откручивания болтов. Пространства под рулевой колонкой мало, замахнуться для удара недостаточно. Проще применить тяжелый молоток. Однако при неаккуратной работе ударом можно повредить пластик.

    Чтобы отремонтированный или замененный замок работал долгое время, нужно соблюдать все тонкости работы. Гарантией бесперебойной и безопасной работы устройства послужит выбор современной и качественной модели.

    Заключение

    Помните, что система запуска – важнейшая составляющая авто. Без нее невозможна правильная работа важных составных частей транспорта. В ходе длительной эксплуатации замок зажигания часто подвергается простому износу.

    Неисправности можно устранить самому или обратиться в сервисный центр. Первый вариант позволяет экономить. Однако скупость может привести к еще большим тратам, особенно если, какие-то-действия, связанные с ремонтом, выполняются не в полном объеме.

    Как снять замок зажигания? Полезная инструкция

    Однако, если неприятность случилась далеко от цивилизованных мест, неплохо бы осознать технологию процесса, просто для того, чтобы добраться до этих специалистов.

    Обычно такие познания особенно важны для владельцев Вазов, Газов и Уазов, однако зачастую проблемы с замком зажигания частые и на Daewoo (в частности, к его болезням очень склонна Nexia), так и другие авто не застрахованы от них.

    Как снять замок зажигания и как доехать до ремонтеров, если он накрылся в дороге, мы и расскажем в этой статье.

    Зачем демонтировать замок?

    Снятие выключателя зажигания может возникнуть в двух случаях:

    Поломка личинки замка. Симптомы: проворачивается ключ со скрипом, застревает, а то и вовсе заклинивает в замке. Немедленными действиями, если уже ехать надо срочно, является применение, например, тормозной жидкости, закапываются внутрь. Долго такие мероприятия вас спасать не будут, так что вечером после работы (или – добравшись домой из поездки) разбирать замок придется непременно.

    Выгорания (возможно, частичное) контактной группы. Признаки этой неприятности другие: проворачивается ключ без труда, но стартер на него не реагирует. При неполном подгорания авто может завестись на 5-6 раз терзания ключа. Если есть в наличии так называемая контролька, можно провести проверку: один провод кинуть на минус аккумулятора, второй – на малую клемму реле. Ключ поворачивается до упора; если лампочка игнорирует эти действия – помашите ручкой контактной группе.

    Во втором случае можно поменять только ее. Но большая часть владельцев предпочитают ставить все в комплекте, поскольку этот процесс проще, а вероятность приобретения бракованной детали меньше – замок вполне проверяется прямо при покупке.

    Порядок действий

    Назвать процесс сильно сложным даже у зануды не получится, хотя повозиться придется. Манипуляции имеют следующие:

  • Обесточивается авто – то есть, на аккумуляторе отключается масса;
  • Ключ возвращается в нулевое положение;
  • Из кожуха рулевой колонки снимаются винты крепления. Их может быть разное количество: на ВАЗах – 5, на Daewoo Nexia – 4 и т. д;
  • Удаляются защитные и декоративные кольца (если они есть в наличии);
  • Снимаются крепежные болты самого замка. Их 2; в Жигулях особых мудрствований для их выкручивания не нужно. В других марках могут потребоваться дополнительные действия: руль выкручивается вправо для снятия одного, потом влево – для выворачивания другого;
  • Чем-нибудь тонким (отверткой или шилом) нажимается фиксатор, и замок зажигания аккуратно вытягивается наружу.

    В принципе, демонтаж завершен. Если в ваших намерениях изменить весь замок, просто снимаете с проводов старый, на его место крепите новый и проводите сборку в обратном порядке по сравнению с разборкой. Если меняется только контактная группа – поддеваете стопорное кольцо и вытаскиваете перегорела. На ее место крепится купленная запчасть таким образом, чтобы шток на личинках совпал с пазом контактной группы. После этого монтируется все по местам, возвращается снятый «минус» аккумулятора и проводится проверка работоспособности нового замка.

    Крайний случай

    Если контактная группа перегорела у вас в дороге, то главной целью становится завод машины – как-нибудь доехать, хотя бы до дома, все же нужно. Намек на то, что нужно делать, каждый хоть раз видел в кино. В собственном исполнении это будет выглядеть так:

  • Снимается приборная панель – если у вас не тот случай, когда провода просто висят снизу;
  • Перемыкаются провода, которые идут к замку зажигания. В разных марках они имеют свою нумерацию; признаком, что вы соединили нужны, будет загорание лампочек на торпеде. Делается скрутка изолентой, чтобы провода не разъединились;
  • Проводом стартера надо зацепить соединенные проводки, разогнать двигатель на холостом ходу и убрать провод.

    Предупреждение: во-первых, все это делается под напряжением, и неумелые действия приведут к тому, что вас дернет током. Так что лучше воспользоваться изолирующими перчатками. Во-вторых, если у вас машина новых поколений, перед тем, как снять замок зажигания и заводить авто пиратским образом выключить сигнализацию. Иначе она заблокирует машину, полагая, что присутствует попытка угона.

    Полезная информация? Сохраните у себя, чтобы не потерять

    Как поменять замок зажигания

    Как поменять замок зажигания

    Практически все автовладельцы сталкиваются с такой проблемой, как поменять замок зажигания.
    Когда нужно поменять замок зажигания? Обычно это несколько случаев:

    — если ключ в замке зажигания заклинивает или просто не хочет проворачиваться;
    — если подгорели контактные группы на фишке.

    Во втором случае вы можете заводить автомобиль очень долго и в конце концов не услышите звук вашего стартера. Если хотите проверить эту проблему, то тогда возьмите «контрольку» и одним концом закрепите на минусовой клемме вашего аккумулятора, а второй конец нужно закрепить на малой клемме втягивающего реле (фишка 50-го провода).
    После чего помощник проворачивает ключ зажигания до упора, а в это самое время контрольная лампочка на панели приборов должна загореться, если же этого не случилось, тогда отсюда вытекает вывод, что не идет команда с замка зажигания на контактную группу.

    В таком случае, чтобы не менять весь замок зажигания можно заменить, только контактную группу.

    Как поменять замок зажигания

    Понадобятся инструменты: отвертка крестовая и тонкое шило или отвертка поменьше.

    При покупке замка зажигания или контактной группы остерегайтесь не качественного товара, всегда берите проверенного производителя и не в коем случае не гонитесь за дешевым товаром.

    Видео, как поменять замок зажигания.

    Начинаем замену замка зажигания

    Первым делом снимаем с аккумулятора минусовую клемму.
    Повернем ключ зажигания в нулевое положение, т.е. горизонтальное.
    Нужно открутить пять крепежных болтов с пластмассового кожуха на рулевой колонки.

    Затем найдите два болта, которые фиксируют сам замок зажигания в корпусе автомобиля.
    После, шилом или тонкой отверткой нажимаем на фиксатор, который расположен с левой стороны от замка зажигания и тянем на себя сам замок зажигания.

    Читать еще:  Ваз 2112 геометрические размеры кузова и их значение

    После того, как вытащим замок из паза, его нужно отсоединить от фишки с проводами (если фишки с проводами нет, тогда отсоединяем провода от замка зажигания).

    И завершающая часть, вставляем в паз новый замок зажигания, подключаем фишку с проводами или провода к замку, фиксируем в корпуса двумя болтами и крепим пластмассовый кожух. Всё!

    Но, если вы решили поменять контактную группу, тогда отверткой поддеваем и снимаем стопорное кольцо. Затем вынимаем из замка зажигания контактную группу и правильно подключаем новую при этом не перепутав подключение проводов к самому замку зажигания.

    Контактная группа автомобиля

    Приведем пример на марке ВАЗ:

    • 50-красный провод «запуск стартера»
    • 15-синий провод с черной полоской «все приборы и печка при вкл. зажигания»
    • 30/1-провод коричневый
    • INT — черный провод «фары и габариты»
    • 30- провод розовый.

    После того, как поменяли замок зажигания, включите и проверьте все ли работает.
    Надеемся, вы уже знаете как поменять замок зажигания и с легкостью это сделаете. Удачи!

    Чиним и меняем замок зажигания «железного коня»: курс начинающего автолюбителя

    Замок зажигания (далее — ЗЗ) — устройство, позволяющее запустить двигатель транспортного средства от поворота ключа. Как и любой другой узел авто, ЗЗ может со временем изнашиваться, что впоследствии приводит к его некорректной работе. Подробнее о том, в каких случаях нужен ремонт автомобильного замка зажигания и как его произвести, мы расскажем ниже.

    Распространенные неисправности ЗЗ

    Перед тем, как проверить и разобрать ЗЗ в домашних условиях, необходимо понять, почему устройство клинит, заедает или в целом не работает.

    Основные поломки, в результате которых требуется ремонт замка зажигания, приведены ниже:

    1. Окислились контакты, что связано с попадание влаги в конструкцию узла или сыростью в салоне авто в целом. Если по этой причине ЗЗ может заблокировать или заесть, то впоследствии это приведет к более серьезным поломкам.
    2. Еще одной неисправностью, в результате которых происходит заклинивание, а повернуть ключ или руль не удается — это поломки механического типа. Неисправности замка зажигания механического типа включают в себя износ элементов, заводской брак или попадание грязи внутрь конструкции. Причем попадание грязи — это наиболее распространенная проблема, по которой ключ не может поворачиваться, а руль, соответственно, заблокирован. В этом случае, если руль и замок заблокировался, устройство придется снимать и разбирать для дальнейшей очистки.
    3. Не срабатывать узел может из-за перегорания контактов, что в свою очередь обусловлено скачками напряжения в бортовой сети. Сами перепады обычно происходят при запуске двигателя.
    4. Деформирование ключа для запуска или элементов внутри конструкции. В этом случае понадобится либо ремонт замка зажигания, либо его замена.

    Диагностика и ремонт

    Если сломался замок зажигания и ключ не поворачивается, можно попытаться произвести ремонт узла без замены. Разумеется, если это возможно (автор видео — канал Автоэлектрика ВЧ).

    Решение проблемы без замены

    В первую очередь, следует произвести диагностику состояния узла, для этого вам потребуется мультиметр. Снятие замка зажигания — процедура индивидуальная для каждого авто.

    Перед тем, как снять замок зажигания, необходимо ознакомиться с техническими особенностями этого узла конкретно в вашей машине, чтобы не допустить возможных проблем при ремонте:

    1. Сначала необходимо выровнять руль и отключить АКБ, при этом ключ в ЗЗ поворачивается в положение 0.
    2. Под рулем расположены несколько болтов, которые фиксируют декоративную накладку рулевой колонки.
    3. Далее, откручиваются болты фиксации ЗЗ, после чего ключ должен остаться в установленном положении. В зависимости от транспортного средства, болтов фиксации может быть больше, да и в целом система крепления может быть другой. В любом случае, вам необходимо демонтировать ЗЗ и отключить от него все провода. При отключении проводов их необходимо пометить, чтобы впоследствии при установке не возникло проблем с монтажом.
    4. После этого, когда колодки проводов будут отсоединены, используя тестер, нужно будет произвести диагностику исправности замыкания выводов в колодке.
    5. Что касается ремонта, то после выполненных действий производится разборка замка зажигания. Сломаться устройство может по разным причинам, но поиск неисправностей всегда одинаковый. Для замены вышедших из строя элементов конструкцию необходимо разобрать, для этого отсоединяется одна из составных частей корпуса. Сделав это, вы сможете увидеть вышедшие из строя компоненты системы и произвести их ремонт или замену. При сборке нельзя забывать о смазке — смазывать нужно все движущиеся компоненты системы.

    Замена

    Замена замка зажигания осуществляется таким же образом — сначала узел снимается, затем устанавливается новый.

    Как поменять замок зажигания своими силами:

    1. После демонтажа новое устройство надо поставить вместо старого. Если вы промаркировали проводки, то проблем при монтаже не возникнет.
    2. На клеммном жгуте должны быть отмечены обозначения, благодаря которым можно будет правильно подключить колодку даже в том случае, если вы ее не промаркировали.
    3. После того, как все кабеля будут подключены к соответствующим разъемам, ЗЗ можно установить на место. В монтаже в целом ничего сложного нет — вы просто повторите все действия, которые делали при снятии, только в обратном порядке. ЗЗ монтируется в место установки до упора, пока не раздастся характерный щелчок, после чего можно закрутить болты фиксации. Далее, на место ставится декоративная накладка рулевой колонки, состоящая из двух кожухов. На этом ремонт можно считать завершенным, вам остается только проверить работоспособность ЗЗ.

    Для ЗЗ, багажника и дверей, как правило, применяется один ключ. Все потому, что во всех замках используются одинаковые личинки. Так что, если производится замена замка зажигания, то для того, чтобы ключ работал с багажником и дверьми, в них также придется менять личинки. Поэтому ремонт устройства всегда более предпочтительный, чем его замена. Соответственно, если вы поменяете только ЗЗ, то новый ключ сможет работать в паре именно с ним, а для открытия водительской двери и багажника придется использовать старый ключ.

    Видео «Замена ЗЗ в автомобиле Лада Гранта»

    На примере авто Лада Гранта предлагаем ознакомиться с процедурой замены ЗЗ в домашних условиях (автор видео — канал В гараже у Сандро).

    Ремонт и замена замка зажигания

    В систему электроснабжения лучше просто так не заглядывать, но в случае поломки приходится, и иногда понятно не сразу, как снять замок зажигания, поэтому порассуждаем вместе над этим вопросом. Этот прибор является важным автомобильным узлом, без которого невозможен запуск двигателя. По своей сути, реле зажигания играет роль переключателя, соединяющего и размыкающего определенные виды контактных групп (набор попарно расположенных контактов, которые замыкаясь, включают назначенные им функции авто), входящих в состав системы пуска автомобиля.

    Ремонт и замена замка зажигания – когда это случается?

    Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.

    Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.

    Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами

    Как снять замок зажигания – пошаговая инструкция.

    Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:

    • С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
    • В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
    • Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
    • Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.


    После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.

    Что не следует забывать при работе?

    При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.

    Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.


    Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.

    Неисправности замка зажигания: ремонт и замена своими руками

    Замок зажигания активно используется при эксплуатации автомобиля и достаточно часто выходит из строя. Среди основных проблем можно выделить следующие поломки:

    • контактная группа замка зажигания;
    • личинка замка зажигания;

    Неисправности контактной группы приводят к тому, что после поворота ключа в замке зажигания на системы автомобиля не подается питание. Неполадки личинки замка не позволяют повернуть или вытащить ключ. В любом случае, необходим ремонт или замена замка зажигания. Подробнее читайте в нашей статье.

    Замки зажигания: основные неисправности

    Основная задача замка зажигания — подключение потребителей электроэнергии в авто к источнику питания. Однако в конструкции также присутствуют элементы для защиты от угона (блокиратор руля), электронные имобилайзеры и т.д.

    1. Самая распространенная неисправность – выход из строя контактной группы. Контакты замка зажигания перегреваются и обгорают, особенно если в силовых цепях электрооборудования возникает короткое замыкание.
    2. Второй проблемой может быть личинка замка. В этом случае ключ вставляется, однако вытащить его не удается. Причина – износ, так как личинка и ключ изнашиваются естественным образом. При этом замок может не проворачиваться, то есть завести мотор не удается.
    3. На современных авто могут выходить из строя дополнительные противоугонные элементы, интегрированные в замок. Это приводит к тому, что ключ не «распознается» системой, запуск двигателя блокируется.

    Как отремонтировать замок зажигания

    Ремонт замка зажигания своими руками обычно предполагает следующие действия:

    • замена замка зажигания;
    • замена личинки замка;
    • ремонт контактной группы замка;
    • замена контактной группы.

    Для выполнения работ потребуется подготовить набор гаечных ключей, плоские и крестовые отвертки, мультиметр. Также может потребоваться пластиковая лопатка для снятия небольших облицовочных панелей (в зависимости от модели авто) и т.д.

    Замена замка

    Заменить замок зажигания не является сложной операцией. Главное, иметь новый замок в сборе и получить свободный доступ к старому замку для его снятия.

    • Перед началом работ необходимо отключить клеммы аккумулятора (АКБ);
    • Далее осуществляется разбор облицовки замка;
    • Затем производится отсоединение и демонтаж;
    • Завершающим этапом становится установка нового замка и его подключение;

    Замена личинки

    В ситуации, когда замок зажигания работает, но ключ проворачивается с большим трудом, заедает или не проворачивается полностью, причиной неполадок является личинка замка. При этом можно ограничиться заменой только личинки или ее обслуживанием (замена замка зажигания в сборе нецелесообразна).

    Для восстановления работоспособности необходимо:

    • снять личинку, после чего попытаться смазать механизм;
    • если проблема не решена, тогда потребуется замена личинки.

    Ремонт или замена контактной группы

    В ряде случаев обнаруживается то, что проводя ремонт, замок зажигания оказывается полностью исправным и его менять не нужно.

    Однако проблемной является контактная группа замка зажигания. Контакты отвечают за соединение цепей и подачу электричества на агрегаты и системы авто.

    • Если ключ в замке проворачивается, но включения энергопотребителей не происходит, замок зажигания на автомобиле потребуется снимать. Далее можно ограничиться заменой контактной группы, которую приобретают отдельно.
    • Также контактную группу можно почистить (если она поворачивается). Очистка контактов от грязи также позволяет восстановить работоспособность без необходимости замены отдельных элементов.

    Обратите внимание, если контактная группа обгорела, очистка не позволит получить желаемый результат. В таком случае выходом становится замена.

    Рекомендации

    Обратите внимание, если неисправен замок зажигания, замена и другие работы должны проводиться только при условии отключения «+» клеммы на аккумуляторе!

    1. Перед покупкой нового замка зажигания, личинки или контактной группы необходимо убедиться, что указанные элементы неисправны. Бывает так, что по всем признакам замок зажигания сломался, однако на деле нужна всего лишь ревизия. При этом полная замена замка зажигания нужна не так часто. Высока вероятность того, что чистка и смазка замка позволит вернуть полную работоспособность устройству.
    2. Если ключ туго проворачивается в замке или с трудом вставляется/вытаскивается, можно попробовать смазать замок поверхностно (без разборки). Достаточно нанести немного смазки (типа WD-40) на цилиндр сверху и также обработать сам ключ. Главное, не пытаться залить в замок много смазывающего материала.
    3. Чтобы достать цилиндр при разборке замка, следует вставить ключ в личинку и достать цилиндр. Для рассоединения личинки и цилиндра может потребоваться извлечь шплинт (шплинт извлекается длинной тонкой отверткой/спицей и плоскогубцами);
  • После любых работ с замком зажигания необходимо проверить его работоспособность перед установкой на место и обратной сборкой. Подключив замок, нужно проверить, насколько легко вставляется, прокручивается и извлекается ключ. Также проводится проверка качества работы контактной группы.
  • Некоторые автолюбители при ремонте замка выбрасывают из личинки часть «секретов». Делать это категорически запрещено! Первое, противоугонные свойства замка зажигания сильно ухудшаются. Второе, после извлечения ключа из замка зажигания сам замок может остаться в положении включенного зажигания. Это приведет к разряду АКБ, возможным проблемам с электрооборудованием, сбоям в работе иммобилайзера и т.д.
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
