Что такое бендикс стартера – ремонт и замена

Бендикс стартера: что это такое и для чего он нужен

Чтобы запустить двигатель автомобиля, водителю сегодня достаточно просто повернуть ключ зажигания или нажать на кнопку. Этим нехитрым действием он активирует цепную реакцию, в которой, помимо самого мотора, также принимают участие стартер и аккумулятор. Немаловажная роль в этом процессе отведена и устройству под названием бендикс. Как оно работает, зачем нужно и что делать в случае его поломки мы расскажем в нашей статье.

Что такое бендикс стартера и для чего он нужен

Как выглядит бендикс стартера.

Бендикс или обгонная муфта – это элемент стартера, конструктивно представляющий собой небольшую муфту. Состоит данное устройство из шестерни, пары металлических обойм, прижимной и буферной пружин, а также стопорного кольца. Расположено все в корпусе самого стартера и фактически является его составной частью.

В первую очередь бендикс предназначен для того, чтобы снять нагрузку со стартера и обезопасить его от повреждений при запуске двигателя. Этот механизм позволяет существенно продлить срок эксплуатации стартера. Кроме того, с его помощью процесс запуска мотора производится практически бесшумно, что положительным образом сказывается на комфортности эксплуатации авто.

Как работает бендикс стартера

Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера. Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.

Бендикс стартера в разобранном состоянии.

Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.

После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.

Признаки неисправности бендикса стартера

Главным признаком поломки или частичного выхода из строя данного агрегата являются нехарактерные шумы при попытке запуска двигателя. Это может быть металлический скрежет или звуки резких ударов двух тяжёлых деталей друг об друга. Очень важный момент, что происходит это именно до того, как двигатель начал выдавать крутящий момент самостоятельно, так как если шум слышен уже при работающем ДВС, источник проблемы, скорее всего, находится уже в другом узле автомобиля.

Устройство стартера и расположение бендикса.

Если же разгонная муфта полностью пришла в негодность, то вместо мерного урчания мотора, Вы услышите лишь шум безрезультатно проворачивающего электродвигателя стартера. Как показывает практика, такое случается не сразу, а постепенно, в случае игнорирования водителем более незначительных симптомов неисправности.

Читайте также: Как система «старт-стоп» влияет на работу стартера.

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс. Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь. В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

Читайте также: Почему стартер крутит, а двигатель не заводится . Разбор возможных причин.

Как поменять бендикс на стартере

Замена бендикса во многих случаях является оптимальным вариантом, даже при условии выхода из строя отдельных его частей. Дело в том, что в процессе эксплуатации все детали устройства изнашиваются приблизительно с одинаковой интенсивностью и замена одной из них не гарантирует длительной эксплуатации бендикса в дальнейшем.

Итак, чтобы заменить бендикс, стартер прийдется снять. Далее нужно вскрыть его корпус и извлечь реле, только после этого Вы сможете добраться до самого бендикса. Его удерживает на оси шайба и стопорное кольцо, как правило, для их снятия придется немного помучиться, особенно, чтобы извлечь кольцо.

Далее переходим к этапу установки новой детали. Предварительно лучше очистить внутреннее пространство от собравшейся грязи, а также хорошенько смазать подвижные и соприкасающиеся части конструкции. Самым сложным в процессе замены станет установка нового стопорного кольца, чтобы максимально упростить себе данную работу, воспользуйтесь специальными раздвижными пассатижами. Закрутите болты на корпусе стартера и установите устройство обратно в автомобиль. Для проверки осуществите несколько пробных запусков ДВС, если посторонних шумов/прокручивания не наблюдается, значит вы все сделали правильно.

Читайте также: Как устроен и как работает автомобильный генератор .

Проверка и замена бендикса на стартере своими руками

Обгонная муфта стартера или просто бендикс стартера — элемент, посредством которого крутящий момент от стартера передается на коленчатый вал двигателя автомобиля. В процессе эксплуатации авто возникает износ пружин бендикса и других составных элементов.

По этой причине необходимо своевременно выявлять признаки неисправности бендикса (коленвал не крутится, слышен скрип и скрежет при запуске мотора). При обнаружении признаков неполадок бендикс нужно проверять:

  • выполняется демонтаж стартера;
  • производится дефектовка бендикса;
  • принимается решение о ремонте/замене обгонной муфты.

Подробнее о причинах поломки, проверке бендикса на стартере, а также как производить замену обгонной муфты стартера читайте в нашей статье.

Как устроен бендикс на стартере

Бендикс стартера представляет собой относительно простую деталь и отличается большим сроком службы. Конструктивно бендикс включает в себя:

  • ведущую обойму (наружное кольцо);
  • ведомую обойму;

Когда ролики доходят до узкой части канала, они стопорятся между ведущей и ведомой обоймой. Пружины фактически «толкают» ролики в узкую часть канала.

Принцип работы бендикса

Работа бендикса основана на инерционном воздействии на зубчатую муфту до момента зацепления с маховиком. Получается, если стартер выключен или работает двигатель автомобиля, муфта бендикса не входит в зацепление с венцом маховика.Также бендикс защищает стартер от повреждений после запуска двигателя.

Работает механизм следующим образом:

  • когда водитель поворачивает ключ в замке зажигания, ток от аккумулятора подается на электромотор стартера, якорь вращается;
  • за счет наличия винтовых борозд на внутренней стороне муфты и вращательному движению муфта начинает скользить под своим весом по шлицам вплоть до момента зацепления с маховиком;
  • за счет воздействия ведущей шестерни ведомая обойма с шестерней также начинает вращаться;

Важно учитывать, что после запуска двигателя маховик начинает вращаться быстрее, чем до этого была его скорость вращения от стартера. Когда скорость маховика возрастает, муфта закручивается обратно и соскальзывает по шлицам якоря или редуктора (при использовании редукторного бендикса). Так осуществляется выход бендикса из зацепления с маховиком и одновременно реализована защита стартера, не рассчитанного на высокие обороты.

Обгонная муфта стартера: признаки неисправностей

Как правило, водители обычно сталкиваются с тем, что подав питание на стартер, бендикс не входит в зацепление с маховиком, бендикс может не крутить двигатель и т.д. Зачастую проблемы с зацеплением на ранней стадии можно выявить на слух.

Основная функция бендикса сводится к необходимости войти в зацепление с маховиком и крутить двигатель.

Причины поломки бендикса

Основные причины выхода из строя бендикса:

  • диаметр рабочих роликовв обойме уменьшается в результате износа (в этом случае можно подобрать подходящие по диаметру шарики и выполнить замену);
  • ролик на одной стороне стерся в результате износа (решение — замена шариков);
  • рабочие поверхностиведущей или ведомой обоймы стачиваются в местах контакта с роликами (выработка означает необходимость замены бендикса).
  • износ зубьев шестерни (можно произвести замену шестерни или бендикса в сборе).

Стартер также испытывает сильные нагрузки, открыт для контакта с внешней средой (влага и пыль, грязь, масло и т.д.). Также скапливаются отложения в пазах и роликах бендикса. В результате якорь шумит, но коленвал не крутится.

На практике, специалисты рекомендуют менять бендикс даже при возможности ремонта. Дело в том, что отдельные части муфты изнашиваются приблизительно в равной степени. Это указывает на скорый выход из строя других элементов уже после замены одной изношенной детали.

Как проверить бендикс на стартере

Проверка бендикса предполагает снятие детали и последующую дефектовку обгонной муфты. В рамках диагностики также нужно знать, как проверить бендикс стартера:

  • сначала выполняется демонтаж стартера;
  • далее производится снятие и разбор бендикса;
  • затем осуществляется визуальный осмотр, выявляются повреждения;

Также нужно отдельно снять и осмотреть вилку бендикса на предмет целостности и износа. При выявлении дефектов вилку можно заменить. Параллельно следует проверять наличие люфтов на валу якоря (если есть люфт, бендикс нужно менять).

Замена бендикса стартера

Чтобы поменять бендикс, стартер нужно снимать и разбирать. На разных моделях авто снятие стартера может сопровождаться определенными сложностями и нюансами. После снятия стартера необходима разборка корпуса для проведения проверки/ремонта/замены бендикса;

Перед началом проверки и/или замены обгонной муфты важно понимать, что такое бендикс стартера в целом и как работает данное решение. Если ранее бендикс не снимался, однако выявлены признаки его неисправности, можно сразу купить бендикс стартера и приступать к замене.

Общие действия следующие:

  1. откручиваем стягивающие болты, производим вскрытие корпуса;
  2. выкручиваем болты крепления втягивающего реле;
  3. снимаем бендикс с оси путем снятия шайбы и удаления ограничительного кольца;
  4. тщательно удаляем грязь и отложения на внутренних элементах и поверхностях;
  5. перед установкой нового/отремонтированного бендикса ось нужно смазать высокотемпературной смазкой
  6. осуществляем установку стопорного кольца и шайбы (процедура сложная, кольцо нужно распереть при помощи рожкового ключа, струбцины, пассатижей и т.д.).
  7. после установки бендикса трущиеся детали стартера необходимо промазать высокотемпературной смазкой (не допускайте попадания излишков на детали);

В норме должен быть слышен щелчок при подключении, бендикс выдвигается вперед. Если бендикс не выдвигается, необходимо проверить и заменить втягивающее реле.

Советы и рекомендации

Проверка и замена бендикса не является сложной процедурой. При необходимости, автовладелец без опыта выполнения подобных работ может заменить бендикс на стартере своими руками. Главное, учитывать следующие нюансы:

  • новый или отремонтированный бендикс нужно проверять до установки на автомобиль, все шайбы из пластика должны быть целыми;
  • при выборе нового бендикса желательно иметь под рукой старый элемент для проверки полного соответствия;
  • при полном отсутствии опыта желательно иметь мануал;

С учетом такой цены ремонт бендикса производить не рекомендуется. Рациональнее сразу осуществить полную замену, после чего можно рассчитывать на достаточно большой срок службы новой детали.

Как самостоятельно провести замену бендикса

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали.

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

  1. Предназначение
  2. Диагностика
  3. Самостоятельная замена
  4. Актуально ли делать ремонт
  5. Какова последовательность действий

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Даже с богатым опытом мастеру трудно с ходу разобраться с неполадками в стартере.

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина — испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

  • Под нагрузкой;
  • Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

  • Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле. После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн. Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
  • Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
  • Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
  • Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
  • Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.
Читать еще:  8 лучших ремней ГРМ

Актуально ли делать ремонт

С теоретической точки зрения, чтобы поменять бендикс нет никаких проблем, но с практической стороны дела — это несколько обременительно и затруднительно, но вполне выполнимо.

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

  • Снятие стартера;
  • Разбор стартера;
  • Замена старого бендикса на новую деталь;
  • Собрать стартер в обратной последовательности.

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

Поломки и ремонт бендикса стартера

При запуске двигателя обороты резко подскакивают. Если использовать жестко сцепляющийся с маховиком двигателя стартер, то такие скачки выведут стартер из строя. Следовательно, необходима обгонная муфта – узел, способный передавать крутящий момент только в одном направлении. Тогда что такое бендикс? Это муфта, сблокированная в одном узле с приводной шестерней. Механизм назван так по фамилии изобретателя, Винсента Бендикса.

Принцип работы распространенного роликового бендикса прост. В наружной муфте, жестко связанной с валом электростартера, прорезаны наклонные пазы. Шестерня, которая сцепляется с венцом маховика, имеет цилиндрический хвостовик, свободно вращающийся на валу. В пазах муфты бендикса лежат ролики, диаметр которых подобран так, чтобы с «узкого» края паза они упирались в хвостовик шестерни, а с «широкого» имели с хвостовиком зазор. Пружины, которые установлены в паре с роликами, постоянно стремятся прижать их к «узкой» стороне.

Когда стартер прокручивает двигатель, наружная муфта стремится загнать ролики к «узкому» краю пазов. Они расклиниваются между муфтой и хвостовиком шестерни, позволяя электромотору передавать крутящий момент на маховик. Но, как только мотор схватывает, маховик увеличивает обороты, и шестерня стартера стремится вращаться быстрее, чем вал. При этом хвостовик шестерни выталкивает ролики бендикса в «широкую» сторону пазов, расцепляя обгонную муфту и позволяя бендиксу свободно вращаться.

Неисправности бендикса стартера

Неисправности бендикса стартера связаны или с износом, или с повреждениями, реже – из-за загустения или загрязнения смазки. Так как работает бендикс за счет расклинивания роликов, они со временем вызывают нарушение формы пазов, набивая в них вмятины. Такой бендикс уже не может нормально работать – он проскакивает или, наоборот, подклинивает. К тем же проблемам приводит загустение смазки в бендиксе или попадание внутрь грязи, из-за чего ролики лишаются возможности легко перемещаться внутри.

Так как наружная муфта бендикса закалена для увеличения ресурса, возможны и поломки из-за нарушения режимов термообработки (перекал, недостаточный отпуск после закалки). Треснувший корпус начинает под нагрузкой «расходиться», из-за чего муфта не может нормально передавать нагрузку, и бендикс при попытке запуска проскальзывает.

Неисправный бендикс выдает себя шумом, если муфта подклинивает, либо рывками при вращении коленвала. По мере приближения одного из поршней к верхней мертвой точке такта сжатия сопротивление вращению возрастает, дефектный бендикс проскальзывает. В более тяжелых случаях бендикс проскальзывает настолько, что не может стронуть с места маховик: стартер воет, но от двигателя нет ни малейшей реакции.

Еще один нагруженный узел бендикса – это сама приводная шестерня. В идеальном случае напряжение на обмотку стартера подается уже после того, как началось сцепление шестерни с маховиком, и удара зуб об зуб не происходит. Однако со временем шестерня изнашивается, ударные нагрузки растут, и темпы износа возрастают еще сильнее. В итоге шестерня «слизывается», перестает нормально сцепляться с маховиком, заодно ускоренно снашивая и его венец. При попытке включения стартера происходит или одиночный щелчок (шестерня уперлась в венец), либо раздается громкий шум, коленвал вращается с рывками, прерывающимися визгом шестерен, если зубья венца и шестерни изношены настолько, что сцепляются только краями.

Бендикс – это узел неразборный и меняется в сборе. Однако может пригодиться и попытка «реанимации», если автомобиль редкий, запчасти едут только на заказ, а ездить надо уже сейчас. Замена бендикса таким образом откладывается до прихода детали, а при несерьезной неисправности можно и вовсе продолжить ездить с восстановленным.

Проверка

Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Наличие сколов и трещин на зубьях недопустимо.

Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

  1. С «клювом», где передняя опора вала стартера выполнена в его корпусе.
  2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

Видео: Замена бендикса стартера

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Сообщества › Кулибин Club › Блог › Ремонт бендикса стартера

Пропуски бендикса стартера — очень частая неисправность, выражается примерно вот так

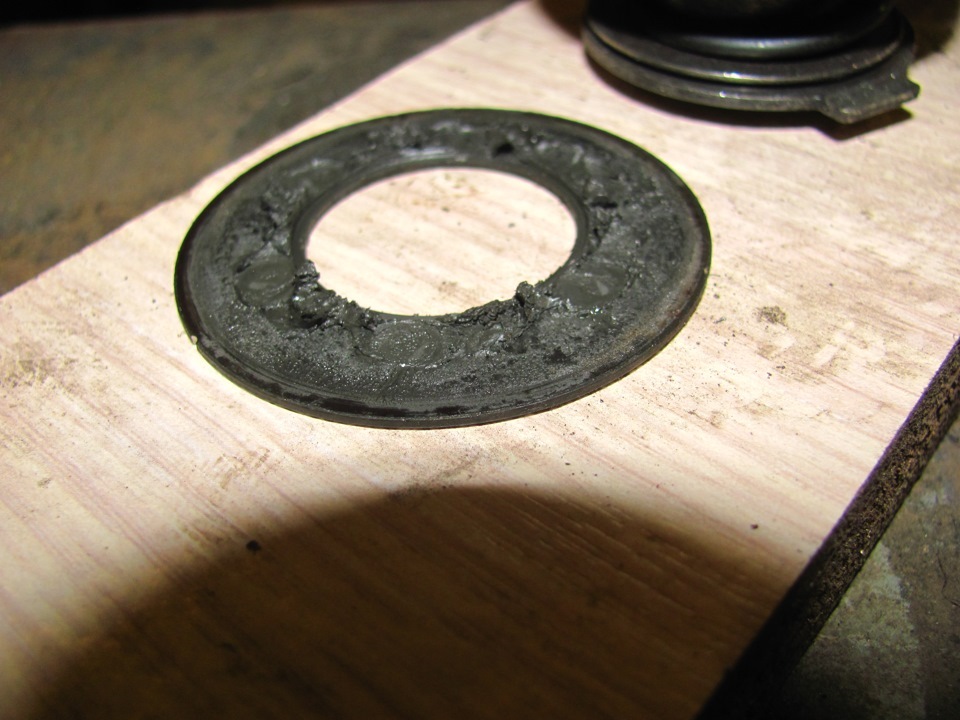

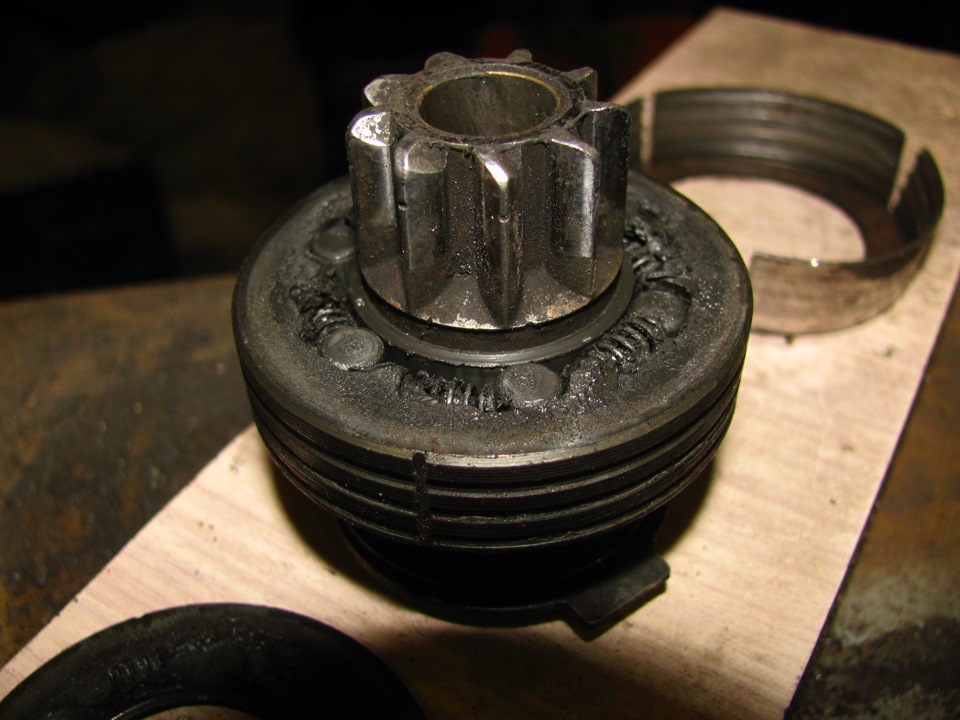

Для лечения болезни необходимо заменить бендикс. Я столкнулся с тем что на мой стартер бендикс нельзя было нигде найти, стартер неизвестного производителя итд. Покупать новый стартер из- за одного бендикса желания небыло никакого. И решили провести эксрперимент, попытавшись разобрать неразбираемое. Далее на фото.

После данных манипуляций стартер отлично работает уже длительное время.
Ставим лайки, если интересно. Буду продолжать выкладывать интересные решения. У меня в блоге тоже есть кое что. Всем спасибо за внимание.

Метки: ремонт бендикса

Комментарии 101

А смазку каую-либо нужно класть внутрь? Или всё должно быть сухо?

ролики из сверла напилил, а пружинки из круглых делал, сжимал их в пасатижах, нормаль работает на нисмо

Стартер мордой в уайтспирит…пусть отмокает и будет так же!

не поможет, проверено

Как потеплеет сам тоже планировал стартер разобрать и прочистить. Хорошая работа.

стартер под шпильки? кажется у меня такой же стоял на приоре и ему пришла пи**а
c-a.d-cd.net/1c41b9cs-960.jpg тот что слева он?

это стартер с патриота. крепится болтами.

Я в Москвиче 408 кожух бендикса не разрезал, а мучился зубилом и пробойцем, после развальцовки просто сбивал, а потом после ремонта назад завольцовывал. Такой ремонт очень эфектный и бесплатный. +1

Надо при сборке все ролики переворачивать. При работе у них конусный износ. Разворачивая на 180 градусов придаете еще пару -тройку лет эксплуатации. Пропилы кожуха делал 2. Использовал круг 0,6мм.
Аргоном на капельки резы фиксировал…Все равно надо покупать новый. Как временная мера пойдет.

почему как временная?

Я таким способом много раз пользовался. Как правило тема часто бывает на дизелях. На долго не хватает…

А крышку прихватил сваркой?

Привет,
Та же фигня приключилась и с моем стартером. Только вышло из строя (через раз пропускало) втягивающее. Стартер оказался не Bosch, а Magnetti Marelli 83 года,

Просто отдал 90 вечно зеленых за редукторный китайский стартер (продавец дал на год гарантию), год пробега — ни разу не подвел, заводит с пол оборота.
Покупкой очень доволен.

А может тогда проще его отмочиьь в керосине и отмыть клинером?

пробовали, не помогает промывка. а бендиксы вылеченные с разборкой уже на нескольких авто ездят

эт еще ладно) я мощнее мудил со стартером, можно почитать в бж на чирике)

ты не поверишь, я работаю на заводе по производству этих стартеров!
только он теперь называется не искра, он был Летрика, а недавно стал Мале

не осилил я все коменты, но тему осилил. Что я могу сказать:
Не ново это всё, не ново. Делал и я так много раз, почему? Потому что не было нового?
Да ннеееетт, просто не интересно так.
Сделал всё как полагается, но нужно еще было мерить ролик по диаметру. я подбирал увеличенные ролики. а когда не было то делал их со сверла подходящего диаметра, метчика или иного инструмента.
Вообщем ставлю твердую 5!

ай, молодца. в 90е так поступал с бендиксами Газ-53…Было несколько разобранных бендиксов, с разными поломками. Комбинируя корпуса-пружинки-обоймы, подбирая ролики от подшипников, делая из сверел, за 15лет не пришлось покупать ни одного нового.

Аналогично! Только ролики брал от Зиловского бендикса, Они там как раз 6,2 против 6 мм Газона.На Волги и Москвичи тоже от Зила втыкали, только по высоте стачивали.

не осилил я все коменты, но тему осилил. Что я могу сказать:
Не ново это всё, не ново. Делал и я так много раз, почему? Потому что не было нового?
Да ннеееетт, просто не интересно так.
Сделал всё как полагается, но нужно еще было мерить ролик по диаметру. я подбирал увеличенные ролики. а когда не было то делал их со сверла подходящего диаметра, метчика или иного инструмента.
Вообщем ставлю твердую 5!

+1 месяц назад так делал со своим стартером. Там ролики были 6 мм, заменил 2 шт на 6,2 мм

Такую же манипуляцию проделывал с машинками, только один хирургический надрез делал.

Тоже думаю одного разреза хватит.
Хотя честно при такой разборке не принципиально.

Молоток!
Но куда проще промыть бендикс в бензине. Если сделать как следует, то ходить будет еще годами, проверял лично.

При сборке необходимо слегка смазать моторным маслом, лишнее стечёт. Кстати оболочку можно легко развальцевать отверткой или зубильцем )) Сам так делал неоднократно во времена тотального дефицита, если выработки нет на корпусе и роликах, то восстановленный ходит не меньше нового! Молоток, сейчас все балованные — чуть что, сразу стартер покупать, а тут час работы и всё как новое!

Куда подписаться — на блог?
сам люблю ковырять разного рода штуки
в моем бж много дербана

да, в блоге выкладываю периодически что нибудь

не давно тож делал ревизию своего стартера, при заводке на холодную не отходил бендикс!((снял стартер, вскрыл и я был в шоке!(((там есть такая пластмассовая(назову её обойма)так она лопнула на три части!(((вообщем стал всё разбирать и чистить…склеил эту обойму клеем на скорую руку, пробовал её сломать-вродь не лопнула!)))собрал, поставил обратно на машину, на ключ иииии всё в огне!))))

Читать еще:  Что такое блокировка межосевого дифференциала? Зачем и для чего она нужна

конечно нужно, выкладывай))какую смазку использовал?

там же написано что должно быть сухо! без смазки)
автор не я)

Внутри стартера вообще ничего не смазывается?

Бендикс стартера: описание,принцип работы,устройство,поломки,ремонт,фото,видео.

Стартер это сложный узел, который нужен для запуска автомобиля, он раскручивает маховик который уже в свою очередь начинает крутить сам двигатель. Но стартер не может работать без такого казалось бы малого, но очень важного элемента как — бендикс, он крепится на валу и выполняет очень важную роль. Но про этот малый узел мало кто слышал, еще меньше автомобилистов представляют — как он работает. Хотя многие неисправности связаны именно с ним

Для начала определение.

Бендикс стартера – это своеобразная шестерня, которая в определенный момент вступает в зацепление с маховиком, раскручивая его, после запуска двигателя эта шестерня уходит. Нужно сказать ее «выход» и зацепление контролирует втягивающее реле

Если сказать простым языком, то это усовершенствованный узел зацепления, это конечно не совсем шестерня, а целый механизм.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина.

Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием силы трения ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину втягивающего реле и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

  • Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
  • Все пластиковые шайбы должны быть целыми.
  • При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
  • Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Замена бендикса стартера

Замена бендикса на стартере ВАЗ 2114 своими руками

Что такое бендикс, и в каких случаях требуется его замена

Бендикс – муфта, использующаяся для зацепления пускового электромотора и маховика при запуске двигателя. Внешне элемент представляет собой косую шестерню и располагается на валу стартера. В момент его срабатывания она с помощью соленоида выдвигается вперед и соединяется с маховиком.

Когда подача электроэнергии прекращается, шестерня возвращается на место, рассоединяясь с маховиком. Амплитуда движения муфты составляет около 10 см. От чрезмерного смещения бендикс защищен стопорными кольцами.

Что такое бендикс и как он работает

Признаки неисправности муфты хорошо заметны, поэтому вопрос о том, как проверить бендикс стартера, обычно не встает. К «симптомам» неисправности относят:

  • скрежет в районе маховика при попытке запустить мотор;
  • вращение стартера вхолостую, без передачи крутящего момента на маховик;
  • характерный стук в момент срабатывания втягивающего реле, после чего вращения вала не происходит.

Неисправную шестерню обычно не ремонтируют, а меняют. Ремонт элемента возможен, однако подобные действия не обоснованы с точки зрения финансовых и временных затрат. Поэтому при поломке муфта подлежит замене. Если вы все же хотите отремонтировать ее, подробное видео будет в конце статьи.

Подобный метод не является способом ремонта, однако позволяет завести мотор и добраться до дома или автомастерской.

Принцип работы стартера

Бендикс ваз 2114 — один из главных элементов электростартера, представляющий собой обгонную муфту с шестерней, при помощи которой и передается вращательное движение на мотор в момент запуска.

Весь процесс работы стартера при этом выглядит следующим образом:

  • после включения зажигания питание начинает поступать от аккумуляторной батареи на стартер и на его втягивающее реле;
  • реле перемещает бендикс вперед и вводит его шестерню в контакт с шестерной маховика двигателя;
  • в момент зацепления включается электрическая цепь стартера, его электродвигатель начинает вращаться и раскручивает, таким образом, маховик коленчатого вала. Это приводит в движение поршни двигателя, рабочая смесь начинает воспламеняться, и мотор запускается;
  • после того, как двигатель начинает работать, питание стартера и втягивающего реле отключается, и бендикс, под силой возвратной пружины, переходит в исходное положение, выходя из сцепления с маховиком.

После завершения работы следует проверить, как запускается двигатель. Пусковый двигатель должен работать ровно, без характерных для неисправной обгонной муфты стуков и скрежета. Это является признаком качественно выполненной замены бендикса на автомобилях ВАЗ-2109-2115.

В некоторых случаях поменять бендикс оказывается недостаточно. Длительная работа неисправной муфты приводит к износу и повреждению зубьев маховика. При этом симптомы поломки, имевшиеся до замены шестерни, могут стать слабее, но не исчезают полностью. В подобных случаях необходимо произвести замену маховика.

Алгоритм ремонта стартера ВАЗ 2114

  1. Отключить минусовую клемму с аккумулятора.
  2. Ключом на «13» снять 2 верхних крепежных винта, присоединяющие его к картеру сцепления. Обычно третьего болта нет, если же он есть, для его снятия потребуется смотровая яма.
  3. Двигая стартер вперед, извлечь из разъема на стартовом реле проводок №1.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. С помощью ключа на «13» демонтировать крепежную гайку провода, который является соединителем вывода тягового реле стартера с « » клеммой АКБ.
  1. Оценить состояние зубчиков маховика.
  2. Крестообразной отверткой выкрутить 2 крепежных винта крышки стартера.
  1. Открутить гайку, которая фиксирует выход обмотки стартера на втягивающее реле. Воспользоваться ключом на «13».
  1. Извлечь шайбу-скобку.

Также ознакомьтесь

Самостоятельная замена ШРУСа ВАЗ 2110

Установка нового стартера ВАЗ 2110

Замена передних тормозных дисков ВАЗ 2114

Взять новый бендикс (обгонную муфту), установить его на место. Очистить и смазать детали по необходимости. Выполнить сборку. После этого ремонт стартера ВАЗ 2114 можно считать оконченным. Осталось поставить стартер на место, подключить АКБ, запустить двигатель.

Читать еще:  Промываем топливную систему авто своими руками

Что такое бендикс стартера? Ремонт и замена

Бендикс – это небольшое устройство, которое делает запуск двигателя бесшумным и продлевает жизнь самому стартеру. При виде этой детали вопрос «Что такое бендикс стартера?» все равно остается.

Внешне – это муфта, которая включается в себя механическое устройство и небольшую шестерню, вместе они способным защитить стартер от ударов зубьями по маховику. Мы надеемся, что такая характеристика поможет вам меньше спрашивать, что такое бендикс стартера и делать меньше ошибок.

Некоторые считают, что бендикс стартера – это только шестерня, которая помогает маховику вращаться при запуске. На самом деле речь идет о вторичной значимости этой детали. Бендикс является обгонной муфтой, которая позволяет той самой шестерни делать обороты вместе с маховиком. При этом скорость может быть неограниченным.

Что бендикс стартера делает в автомобиле? На самом деле выполняет одну из важнейших ролей в машине. Без такой детали вы вряд ли сможете далеко уехать на своем средстве передвижения. Такая деталь, как бендикс присутствует даже в двухколесных велосипедах, правда там она называется «трещеткой».

Что касается автомобиля, то здесь деталь установлена в корпусе автомобильного стартера. Она прекращает свою работу только, когда двигатель заглушен.

В этот момент бендикс может свободно вращаться внутри обоймы и при этом не выполнять своих функций. При этом когда ключ в зажигании поворачивается и запускает мотор, втягивающее реле начинает беспрепятственно отодвигать шестерню на стартовую позицию. Именно там бендикс и помогает двигателю работать бесшумно, параллельно поддерживая стартер.

Сам по себе бендикс очень редко ломается, поэтому поломки стартера чаще всего возникают по другим причинам. Тем не менее бендикс, как и любая другая деталь имеет свойство изнашиваться из-за чего возникают повреждения узлов.

Чаще всего изнашивается шестерня и ролики, потому что именно они берут на себя основную нагрузку во время начала движения автомобиля. При этом если проблема в бендиксе или его составляющих вы всегда сможете увидеть это после диагностики двигателя.

Качественный автосервис всегда ответит на интересующие вас вопросы, но заменить бендикс можно и самостоятельно. Он довольно дешевый, да и работа по его замене проходит достаточно быстро. Кстати, если у вас сломалась какая-то составляющая бендикса, то лучше заменить все сразу. Замена одной из запчастей не гарантирует, что он будет работать исправно и в дальнейшем.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях.

Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист.

Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Когда стартер работает, но двигатель не крутиться, не спешите бежать в магазин за новым бендексом. Отремонтировать бендикс может любой умеющий держать в руках инструмент.

Полезная информация? Сохраните у себя, чтобы не потерять

Замена бендикса на стартере ВАЗ или ремонт своими руками

Замена бендикса на стартере – несложная процедура. Однако и она требует наличия определенных знаний и умений. Процесс замены занимает около 1 часа и не отличается на ВАЗ- 2110, 2109, ВАЗ-2114 и других переднеприводных моделях тольяттинского автозавода.

  1. Что такое бендикс, и в каких случаях требуется его замена
  2. Замена бендикса
  3. Оценка результатов работы
  4. ВАЗ 2114 с редуктором (видео)
  5. Ремонт бендикса своими руками (видео)

Что такое бендикс, и в каких случаях требуется его замена

Бендикс – муфта, использующаяся для зацепления пускового электромотора и маховика при запуске двигателя. Внешне элемент представляет собой косую шестерню и располагается на валу стартера. В момент его срабатывания она с помощью соленоида выдвигается вперед и соединяется с маховиком.

Когда подача электроэнергии прекращается, шестерня возвращается на место, рассоединяясь с маховиком. Амплитуда движения муфты составляет около 10 см. От чрезмерного смещения бендикс защищен стопорными кольцами.

Признаки неисправности муфты хорошо заметны, поэтому вопрос о том, как проверить бендикс стартера, обычно не встает. К «симптомам» неисправности относят:

  • скрежет в районе маховика при попытке запустить мотор;
  • вращение стартера вхолостую, без передачи крутящего момента на маховик;
  • характерный стук в момент срабатывания втягивающего реле, после чего вращения вала не происходит.

» alt=»»>
Неисправную шестерню обычно не ремонтируют, а меняют. Ремонт элемента возможен, однако подобные действия не обоснованы с точки зрения финансовых и временных затрат. Поэтому при поломке муфта подлежит замене. Если вы все же хотите отремонтировать ее, подробное видео будет в конце статьи.

На заметку: если деталь выдвигается, однако не входит в зацепление с маховиком, действуют следующим образом: автомобиль ставят на 2 передачу и вручную сдвигают его на пару сантиметров. Положение маховика и косой шестерни меняется, после чего запуск двигателя становится возможным. Перед попыткой запуска машину снимают с передачи.

Подобный метод не является способом ремонта, однако позволяет завести мотор и добраться до дома или автомастерской.

Замена бендикса

Замена бендикса ВАЗ-2110 и других переднеприводных моделей начинается с демонтажа стартера.

Для этого следует:

  1. снять клемму « — » с аккумулятора;
  2. ключом на 13 открутить и снять клемму питания с электромотора;
  3. открутить болты крепления стартера ключом на 13 (2 сверху и 1 снизу);
  4. извлечь стартер.

Стоит заметить, что болты крепления электромотора нередко закисают настолько, что открутить их становится сложно. В таком случае не следует пытаться выкрутить болт силой. Это может привести к его поломке. Необходимо обстучать головки молотком, залить их жидкостью WD-40 и подождать 15-12 минут.

После этого можно повторить попытку. Еще одним способом открутить закисший болт является его нагревание с помощью газовой горелки.

На снятом электромоторе с вала демонтируется стопорное кольцо. Для этого необходимо сбить его с посадочного места специальной оправкой (при ее отсутствии подойдет высокая головка на 15) и снять с помощью плоскогубцев. После этого деталь легко снимается вручную.

Вышеописанная процедура отвечает на вопрос о том, как снять бендикс со стартера. В целом, на этом основную часть ремонта можно считать законченной, так как заменить бендикс на стартере после того, как старый элемент был демонтирован – дело одной минуты.

Новую запчасть надевают на вал, после чего электромотор собирают в обратной последовательности. Надевают стопорные кольца, устанавливают на автомобиль, фиксируют болтами сам стартер и клемму питания, возвращают снятую клемму на аккумуляторную батарею.

На заметку: новый элемент перед установкой обязательно проверяется на исправность, так как качество запасных частей на автомобили ВАЗ оставляет желать лучшего. Чтобы проверить работоспособность нового элемента, его следует надеть на вал и попытаться провернуть в обоих направлениях. Исправная муфта вращается только против часовой стрелки.

Оценка результатов работы

После завершения работы следует проверить, как запускается двигатель. Пусковый двигатель должен работать ровно, без характерных для неисправной обгонной муфты стуков и скрежета. Это является признаком качественно выполненной замены бендикса на автомобилях ВАЗ-2109-2115.

В некоторых случаях поменять бендикс оказывается недостаточно. Длительная работа неисправной муфты приводит к износу и повреждению зубьев маховика. При этом симптомы поломки, имевшиеся до замены шестерни, могут стать слабее, но не исчезают полностью. В подобных случаях необходимо произвести замену маховика.

Бендикс стартера

Человеку, незнакомому с автомобильными терминами, сложно понять, что означают те или иные названия. Трамблер, жиклер, бендикс, кулиса, цапфа и так далее — согласитесь, не многие поймут, о чем идет речь. Кроме того, часто в литературе можно увидеть аббревиатуры: ШРУС, ПТФ, КСХХ, ЗДТ, ГБЦ. Однако, знать значение всех этих терминов необходимо хотя бы для того, чтобы купить нужную деталь в магазине автозапчастей.

Если у вас возникли проблемы со стартером, то одной из причин может быть поломка бендикса. Картина знакомая: вы пытаетесь завести двигатель, слышится, как щелкает втягивающее реле, а затем характерный скрежет — шестерня обгонной муфты не входит в зацепление с венцом маховика коленвала. Значит пора проверить состояние бендикса и его шестеренки.

В каталоге запчастей эта деталь обычно названа приводом стартера либо обгонной муфтой. В простонародье эту муфту также называют бендикс, в честь американского изобретателя, который ее запатентовал. Бендикс выполняет очень важную роль — именно через него вращение вала якоря стартера передается на коленчатый вал благодаря ведомой обойме с шестерней.

Мы уже писали на нашем сайте Vodi.su о ситуации когда стартер крутится, но машина не заводится.

Напомним еще и о принципе работы стартера:

  • ток от аккумулятора подается на обмотку электромотора стартера;
  • начинает вращаться вал якоря, на котором и находится обгонная муфта;
  • на валу есть шлицы, по ним бендикс передвигается к маховику;
  • зубья шестерни бендикса входят в зацепление с зубьями венца маховика;
  • как только маховик раскручивается до определенной скорости, происходит отсоединение шестерни привода стартера и бендикс возвращается назад.

То есть, как мы видим, есть два ключевых момента: передача вращения от вала якоря маховику стартера, и отсоединение шестерни бендикса при достижении маховиком определенного количества оборотов в минуту. Если отсоединения не произойдет, то стартер попросту сгорит, потому что максимальная скорость вращение вала якоря значительно ниже, чем скорость вращения коленчатого вала.

Стоит также отметить, что шестерня привода стартера может вращаться лишь в одном направлении.

Устройство бендикса стартера

Основными элементами привода являются:

  • ведомая обойма с шестерней — обеспечивает сцепление с маховиком;
  • ведущая обойма — находится на валу якоря стартера и вращается вместе с ним;
  • буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление);
  • ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно.

Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком.

Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин.

Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.
Видео о том, как реставрировали бендикс, при ремонте стартера.

Замена бендикса на стартере: пошаговая инструкция

Бендикс – это часть стартера с зубчатой конструкцией, основной задачей которого является передача вращения. Специально спроектированные зубья вращаются, передавая обороты лишь в одном направлении, от чего бендикс после запуска двигателя движется в режиме холостого хода.

После многолетней работы эти зубья все-таки поддаются износу, что несет за собой определенные неприятные последствия – вращательный импульс, идущий к двигателю, не передается должным образом из-за проскальзывания бендикса.

Определение неисправности

Поскольку в оригинале бендикс достать очень проблематично, там более на старые модели автомобилей, необходимо быть уверенным в том, что причина поломки состоит именно в нем. В противном случае вы можете просо потратить свое время и деньги впустую. Причиной проскальзывания может быть износ зубьев на колесе, что соединяется с маховиком. Для определения причины нужно обратиться к специалистам.

Несмотря на всю строгость данной ситуации, многие автомобилисты со стажем не торопятся обращаться в сервисные центры за помощью. Они изобрели свои, проверенные методы. Опишем самый распространенный из них.

  1. Извлеките стартер.
  2. Зафиксируйте его, используя обычные тиски.
  3. Подключите к питанию (АКБ).
  4. Во время вращения стартера упритесь бруском из дерева в муфту.

Если все в порядке и бендикс находится в рабочем состоянии, то он начнет стачивать ваш деревянный брусок (вы услышите характерный звук, увидите дымок). В противном случае бендикс остановиться, перестав вращаться. Хотя стартер при этом не перестает работать. Это послужит для вас сигналом – пора менять бендикс. Но стоит отметить, что этот метод считается «дедовским», то есть он не используется на станциях технического обслуживания. Поэтому использовать его нужно на свое усмотрение.

Неисправность бендикса (его еще называют обгонной муфтой) можно определить и другим способом. Проверните ключ в положение «старт». Если стартер вращается, а двигатель – нет, значит, бендикс неисправен.

Поэтапная замена бендикса

  1. Изначально нужно отсоединить стартер, сняв перед этим с него клеммы. В некоторых автомобилях для того, чтобы дотянуться к стартеру, необходимо будет демонтировать несколько деталей дополнительно.
  2. Достав стартер, вы можете провести визуальную оценку зубьев.
  3. Затем можно приступать к разборке стартера. Открутите крепеж крышки.
  4. Открутив все крепежные болты, стартер должен раскрыться пополам. Только будьте внимательными – не потеряйте мелких деталей, которые могут выпасть.
  5. После этого проверьте быстро изнашиваемые узлы на исправность. Речь идет о щетках, реле и втулках.
  6. Демонтируйте втягивающее реле. Только после того, как вы достанете сердечник с другими детальками, можно извлекать бендикс.
  7. Аккуратно избавьтесь от «ушей» при помощи отвертки.
  8. Снимите стопорное кольцо с вала.
  9. Все, теперь можно снять бендикс, и заменить его на новый.

Процедуру установки нужно делать так же, но только в обратном порядке.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
