Чем шприцевать крестовины кардана? просто о сложном

Чем шприцевать крестовины кардана? Просто о сложном

Скачать PDF

Довольно часто водители задаются вопросом, чем шприцевать крестовины кардана. Это один из частых вопросов, которые задают новички, а ведь эту работу требуется производить достаточно часто. При этом, шприцевание не является сложным действием, сделать его можно в любом гараже, но потребуется наличие инструмента. И при всей простоте ремонта, многие люди просто бояться трогать кардан самостоятельно, почему-то считается, что любая работа с трансмиссией требует высокой квалификации. Такой подход оправдан при необходимости перебрать АКПП, а вот смазка крестовин может производиться и самостоятельно.

Чем шприцевать крестовины кардана, вопрос несложный. Для этого имеется целый ряд приспособлений, которые облегчают задачу. Гораздо сложнее правильно определить время, когда это необходимо делать. Тут задача осложняется необходимостью определения нужно ли заменять крестовину полностью, или достаточно ее просто смазать. Ниже мы рассмотрим все эти моменты.

Содержание

  • Конструктивные особенности
  • Когда требуется работа?
  • Необходимый инструмент
  • Как провести шприцевание?

Конструктивные особенности

Карданный вал состоит из 2 элементов (в некоторых видах техники элементов 3), это позволяет с минимальными потерями передавать усилие от коробки на мост. Элементы соединены между собой крестовиной. Это шарнирное соединение позволяет обеспечивать оптимально надежное крепление между узлами. При этом, обеспечивается минимальный износ сопряженных элементов.

Крестовина требует постоянной смазки, поэтому ее еще на заводе плотно набивают пластичным веществом. Это позволяет избегать проблем в процессе эксплуатации. Но, на все время службы смазки, увы не хватит, поэтому ее необходимо добавлять.

Для непрерывности процесса производители предусмотрели возможность подачи смазки непосредственно внутрь крестовины, без демонтажа кардана. Это облегчает эксплуатационные работы. Также, благодаря этому, есть возможность быстро произвести шприцевание в случае такой необходимости.

Если не смазывать деталь, то она значительно быстрее выйдет из строя. Тут также стоит учитывать, что крестовина практически постоянно находится под воздействием песка, грязи и реагентов. Поэтому, только должное количество смазки позволяет избежать многих проблем с этим конструктивным элементом.

Когда требуется работа?

Важно правильно определить, когда требуется добавить смазку, это позволит значительно увеличить срок службы крестовины. Согласно рекомендациям производителей, смазывать данный элемент следует где-то раз в 10-15 тысяч километров пробега, более точно нужно смотреть в списке плановых работ для ТО.

Но, далеко не всегда крестовины могут свободно обходиться все время, которое отведено на это производителем без смазывания. Причины тут самые разные, чаще всего, это достаточно жесткие условия эксплуатации. Зачастую внедорожники, которые эксплуатируются в жестких условиях, требуют повышенного внимания к карданному валу. Связано это с постоянным загрязнением сочленения, что и приводит к вырабатыванию смазки в ускоренном режиме.

В любом из перечисленных случаев просто необходимо в максимально короткие сроки устранить проблему.

Необходимый инструмент

Итак, вы установили, что необходимо в очередной раз произвести смазку крестовины кардана. Стоит учесть, что эту работу невозможно провести без специального инструмента, поэтому придется подготовиться к процессу заранее.

В первую очередь приобретите специальный шприц для смазывания карданных валов, стоит он недорого, а прослужит достаточно долго. Для этой работы используется шприц рычажно-плунжерного типа. Учтите, что у разных моделей отличается отверстие для подачи смазки, могут применяться сальники или ниппели, поэтому уточните этот нюанс и приобретите соответствующую насадку.

Еще один момент – выбор смазки. Тут стоит ознакомиться с рекомендациями производителя. Во многих случаях на современных автомобилях используется специализированная смазка, которая разработана под конкретную марку. Результат смешивания ее с другими типами смазывающего вещества предугадать достаточно сложно. Поэтому, если производитель точно указал на конкретную марку пластичной смазки, лучше использовать именно ее. Если никаких уточнений на этот счет нет, то можно использовать любой вариант, рассчитанный на такое применение.

Как провести шприцевание?

Давайте рассмотрим процесс проведения этой работы. Стоит отметить, что практически на всех моделях он полностью одинаков, имеются только незначительные различия. Итак, смазка производится в следующем порядке:

  • Загоните автомобиль на эстакаду. Под колеса ставят противооткатные упоры;
  • Очистите крестовину. Для этого ее сначала протирают ветошью, потом моют соляркой или средством для очистки карбюратора;
  • Подготавливают к работе шприц, для этого в него закачивают необходимое количество смазки;
  • Открывают доступ к шлицам крестовины, и с помощью шприца через масленку накачивают деталь смазкой. Обязательно открывайте масленку с двух сторон, накачка производится до тех пор, пока с обратной стороны не станет выходить новая смазка, она будет заметно отличаться по цвету.

На этом работу можно считать завершенной.

Выводы. Как видите, тут нет ничего сложного. Чтобы ответить на вопрос чем шприцевать крестовины кардана, достаточно знать технические особенности этого узла автомобиля. В целом, ни подбор инструмента, ни сам процесс работы не должен вызывать никаких сложностей. Стоит учитывать, что от качества смазки напрямую зависит срок службы крестовин и кардана. Поэтому, не пренебрегайте этой работой.

Как и зачем шприцевать крестовины карданного вала? блог и новости

Начнем сегодняшний разговор с краткого экскурса в техническую грамотность.

Что такое крестовина и почему карданный вал?

Каждый водитель, в целом понимает, что карданный вал это некий инструмент, с помошью которого передается усилие от раздаточной коробки к редуктору, а далее на колеса автомобиля.

Впервые, этот принцип передачи энергии, был описан итальянским математиком ДЖ. Кардано, в чью честь он и был в последствии назван, однако в машиностроении впервые был применён в конце ХIХ века Луи Рено и остался незаменимым элементом для полноприводных и заднеприводных автомобилей вот уже более чем столетие.

Состоит карданный вал, обычно из самого трубообразного вала с вилками на концах и двух крестовин.

Крестовина — деталь карданного вала позволяющая осуществлять гибкое соединение раздаточной коробки и мостов автомобиля.

Крестовина располагается между двумя жестко закрепленными вилками карданного вала и приводится в движение системой игольчатых подшипников расположенных на четырех концах крестовины.

(думаю вставить гифку с карданом из интернета. Тяжело для восприятия пользователя на мой взгляд)

Подшипники крестовины, элемент, который находится в постоянных экстремальных условиях. Вода, песок, грязь -вымывают смазку, что при отсутствии обслуживания приводит к выходу из строя крестовины.

На фото видно , что из подшипника вывалились все иглы и вместо смазки только грязь и перемолотый металл.

Как опознать скорую «смерть» крестовины?

1. Старт с места будет сопровождаться характерным ударом с металлическим звуком
2. Автомобиль начнет вибрировать на скорости
3. Перед тем как развалиться окончательно, будет слышен характерный хруст перемолотого железа

Однако, смерть крестовин можно предотвратить и их замена может быть отложена на неопределенный срок.

Для этого необходимо проводить периодический технический осмотр трансмиссии, осуществлять шприцевание крестовин примерно в то же время, как и меняете масло в двигателе, т. е. каждые пять-шесть тысяч километров.

О том как проводить шприцевание самостоятельно, а не отдавать деньги в сервисах за услугу, которую могут вам в итоге «оказать» мы и расскажем сегодня подробно.

Что понадобится:

— Для высоко нагруженных узлов и агрегатов.
— Эффективная универсальная густая смазка для автомобильных, промышленных и сельскохозяйственных работ.
— Обладает отличными водоотталкивающими и антикоррозийными свойствами. Пригодна для использования на катерах, судах и яхтах.
— Идеальна для смазки подшипников, шаровых соединений, водяных помп, рулевых тяг, деталей подвески, подвижных и скользящих механизмов, работающих в сложных условиях и на открытом воздухе.

Применяется для очистки поверхности двигателей, запчастей, а также промышленного оборудования.
Эффективно удаляет маслянистые подтеки, битум, смолу и прочие загрязнения.

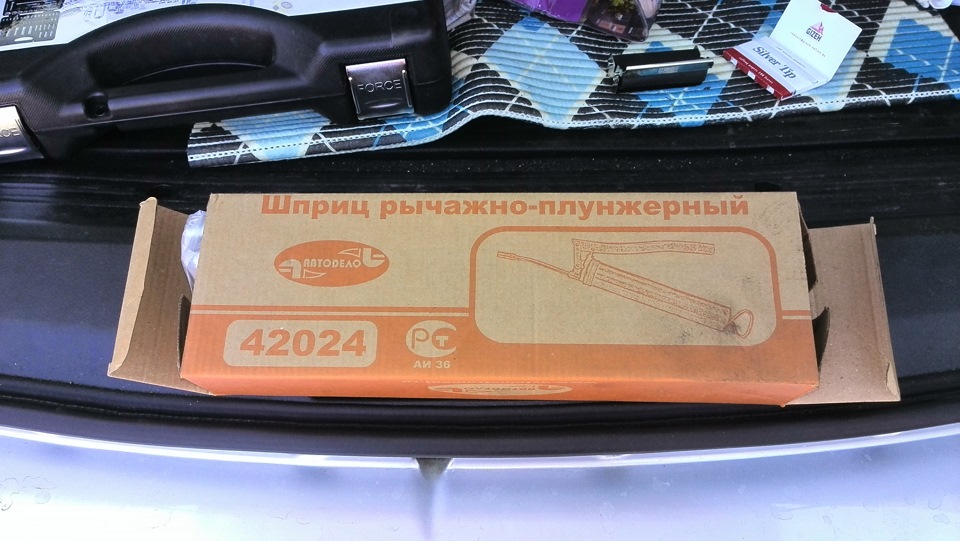

3. Шприц для смазки. Рычажно-плунжерный

Все работы по шприцеванию, легко проделываются без снятия агрегатов, на любом подъемнике или яме. В нашем случае, было необходимо параллельно поменять одну из крестовин, поэтому операция проводится на снятом карданном вале.

Как мы говорили выше, крестовины находятся в крайне агрессивной среде, поэтому часто имеют вид как на фото. Перед началом работы, очистим поверхность с помощью очистителя карбюратора, так же можно использовать профессиональный очиститель двигателя

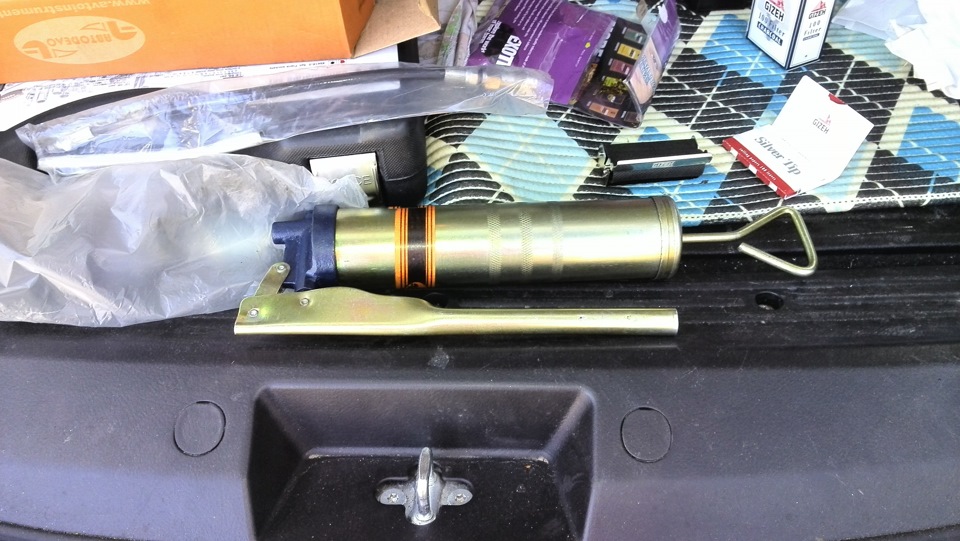

Для шприцевания нам понадобится шприц для смазки-рычажно плунжерный или пневматический, все зависит от бюджета, а также картридж литиевой смазки.

Открутив крышку, снимаем пластиковую крышку с картриджа и заряжаем во внутрь шприца.

Зарядив открываем верхнюю железную крышку и закручиваем обратно.

Подключаем шприц к пресс-масленке и качаем. Залогом того, что вы все делаете правильно, станет старая смазка, которая начнет выходить из крестовины.

Выдавливаем из подшипников крестовины всю старую смазку вместе с грязью и выработкой до момента, пока не пойдет красная смазка.

Теперь карданный вал можно устанавливать на место!

Шприцевание других элементов трансмиссии.

Не стоит забывать, что кроме крестовин существуют и другие детали, которым следует проделывать срок службы.

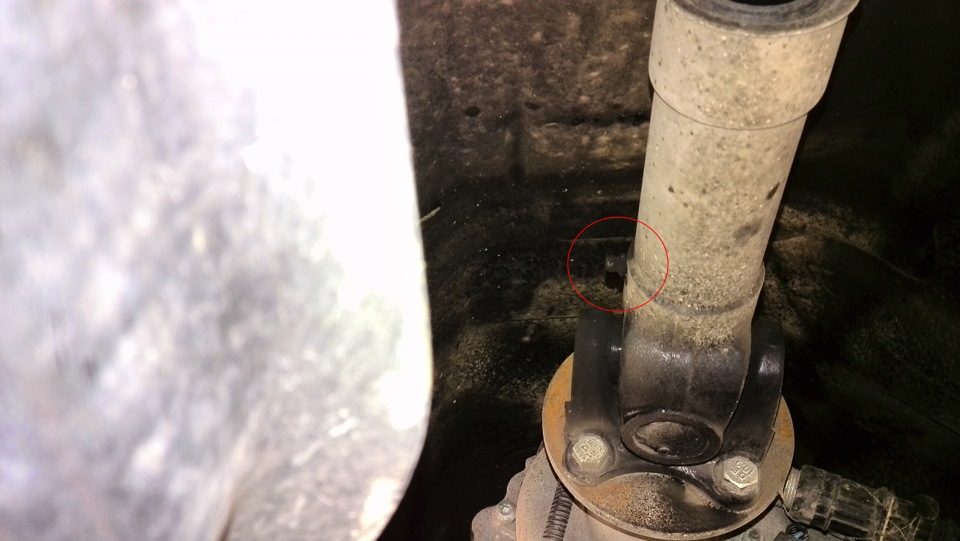

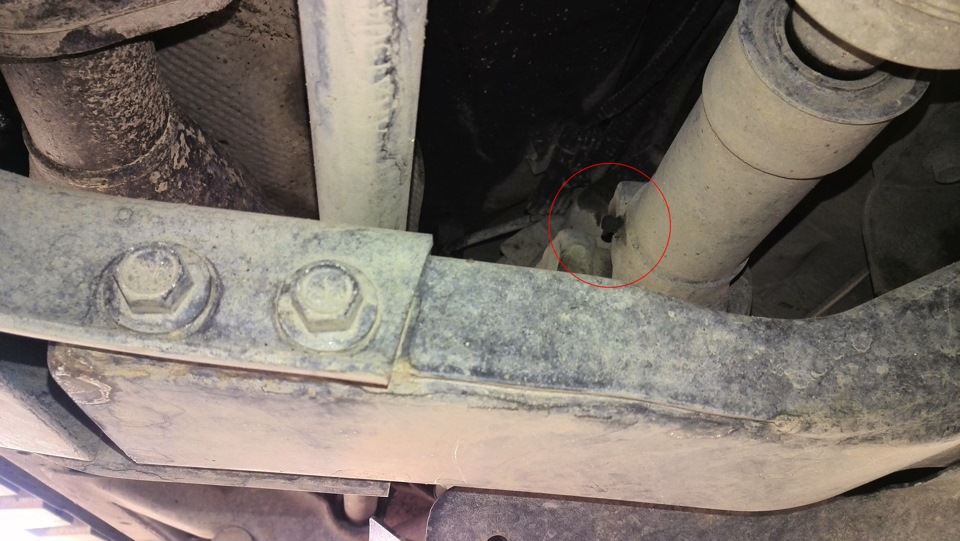

1. Шлицевая карданного вала. На трубе вала, можно увидеть пресс-маслёнку, она служит для смазки шлицевого соединения двух частей кардана. Ее следует ошприцовывать вместе с крестовинами.

Рулевые наконечники. У хороших производителей запчастей, на рулевых наконечниках всегда есть пресс-масленки. Периодическая смазка шаровых, продлит их службу на долгие года.

Рулевая трапеция. По аналогии с наконечником, требует смазки.

На этом все! Следите за состоянием своего автомобиля и он никогда не станет старым:)

Чем шприцевать крестовины кардана? просто о сложном

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • Семейство «Нивы» и «Шевроле-Нивы»

Шпричуется смазкой №158 или импортным аналогом, но штатным шприцем не подлезть к масленке, пока не отсоединишь фланец кардана и не повернешь крестовину на излом.Естественно перед разъединением не забыть керном пометить взаимное расположение деталей. Можно шприценуть и не снимая кардан через переходник,но сам не юзал.Ссылка прилагается http://www.niva-faq.msk.ru/tehnika/transmis/kardany/pereh.htm

Описание:
Размер файла:104,5 KB
Просмотрено:1310 раз(а)

Не нашел Фиол-2у, мобил222 купил.Продавец грит лучше даже.Хотя:
http://mobil-esso.ru/catalog/group1/ungroup90/Mobilgrease-XHP-222.html Да,здесь жмите на надпись * Пластичная смазка Mobilgrease XHP 222 *
http://www.mirsmazok.ru/blogs/modules.php?name=articles&id=1012
http://www.misma.ru/catalog.php?id=25
по морозостойкости Фиол2у вроде получше -40, против -25 у 222го мобила.

Да всё вместе шприцану, есть ли смысл 2 шприца держать,или нехватало смазку туда-сюда выковыривать.

Сейчас с эстакады(50рэ), задний вал — карданы шприцевать пришлось прес маслёнки повыкрутить на пол оборота,кроме того что снять вал с заднего моста,иначе шприц не насадить.
На переднем валу пробить карданы не удалось, может в задний немного вошло(вал на котором сидит прес маслёнка шевелится полегче). Но передний,в мост, похоже так и не пробился совсем — шприц под-убил пока пытался.Шлицевые сделаны, личное впечетление: в передний вал смазку ложил кто то сильно экономный(долго втюхивал в шлиц, не смог пробить карданы)
Результат:
1). ушла вся туба мобил222.
2). пресмаслёнки с углом загиба 90* — подъё. а, считаю если поставить с углом 45* валы можно будет и не снимать.

Читать еще:  Проект УАЗБУКА: Буханка Установка переднего силового бампера РИФ

Остался вопрос чем *пробить* карданы переднего вала.
Хоть соляркой шприцуй.

Вчера шприценул в очередной раз карданы и что характерно все кроме переднего «в мост», можно прошприцевать не разъединяя 4х болтиков соединения кардана с мостом ( раздаткой ), а вот передний без этого никак. Остальные достаточно повернуть-сдвинуть ключиком на 13 прес-маслёнки по резьбе до удачного положения, а с носовым этот номер не проходит как его не крути. Пришлось раздавать болтики «у» переднего моста и «задирать хвост в сторону».

Ну шлицевые то-ж шприценул конечно, ну это просто и безпроблемно. Катание машины на 30 см верёд назад проблемой не называем.

я все одной смазкой шприцую.мобилом.ибо проще

как всё грустно. А можно поменять эти карданы на шрусы?

мне что сейчас делать после покупки? Есть на шниве, что смазывать в трансмиссии? Или ездить до первого ТО? Звуки при съезде с места не нравятся, непривычно, это нормально?

И главное, чем закрепить запаску? На колесо секретки, это понятно, а гайки кронштейна как спрятать? Вижу один вариант, болты с гладкой башкой во внутрь пятой двери вставлять, и гайками притягивать

5703
У тебя корданы нового образца, на шрусах. Их шприцевать не надо.

мне что сейчас делать после покупки? Есть на шниве, что смазывать в трансмиссии? Или ездить до первого ТО? Звуки при съезде с места не нравятся, непривычно, это нормально?

И главное, чем закрепить запаску? На колесо секретки, это понятно, а гайки кронштейна как спрятать? Вижу один вариант, болты с гладкой башкой во внутрь пятой двери вставлять, и гайками притягивать

Привет, немного не по теме, но раз спрашиваешь.
Я крепление кронштейна так защитил: купил водопроводный переходник 1/2нар на 1″внутр. Отпилил 1/2дюймовую часть- получилась чашка с внутр. резьбой. Поставил 2 таких чашки под 2 гайки крепления кронштейна запаски, и закрыл их водопроводной же заглушкой 1″ нар.р.
Теперь если начать чашку крутить- она будет прокручиваться, гайка стоит на месте..
Заглушку можно туго на подмотку закрепить- для надежности

Как и зачем шприцевать крестовины карданного вала? блог и новости

Конструктивные особенности

Карданный вал состоит из 2 элементов (в некоторых видах техники элементов 3), это позволяет с минимальными потерями передавать усилие от коробки на мост. Элементы соединены между собой крестовиной. Это шарнирное соединение позволяет обеспечивать оптимально надежное крепление между узлами. При этом, обеспечивается минимальный износ сопряженных элементов.

Крестовина требует постоянной смазки

, поэтому ее еще на заводе плотно набивают пластичным веществом. Это позволяет избегать проблем в процессе эксплуатации. Но, на все время службы смазки, увы не хватит, поэтому ее необходимо добавлять.

Для непрерывности процесса производители предусмотрели возможность подачи смазки непосредственно внутрь крестовины, без демонтажа кардана. Это облегчает эксплуатационные работы. Также, благодаря этому, есть возможность быстро произвести шприцевание в случае такой необходимости.

Если не смазывать деталь, то она значительно быстрее выйдет из строя. Тут также стоит учитывать, что крестовина практически постоянно находится под воздействием песка, грязи и реагентов. Поэтому, только должное количество смазки позволяет избежать многих проблем с этим конструктивным элементом.

Как смазать шкворня — пошаговая инструкция

При проведении манипуляций можно использовать шприц Жане. Но немало автолюбителей берут обычный медицинский. Ниже описан способ смазки шпринциванием без снятия тавотниц:

Сначала снимают колесо и подвешивают машину.

Далее необходимо подобраться к масленкам — верхней, средней и нижней. Для этого нужно вывернуть колесо, повернув руль вправо. Снимать колесо необязательно.

Необходимо зачистить масленки от пыли и песка железной щеткой.

Затем нужно раскрутить три гайки. Верхняя откручивается при помощи головки 7 мм, для средней и нижней нужно взять 8 мм.

Для шпринцевания берут обычный шланг от велосипедного насоса. Один его конец, который надевается на ниппель колеса, срезают. На другой стороне шланга есть резьба, ее вкручивают в отверстие, где была гайка.

Следующим шагом в шприц объемом 15-20 мл набирают смазку.

Шприц без иголки подсоединяют к шлангу. Затем нужно выдавливать содержимое, придерживая место соединения.

Если узел смазан достаточно, масло должно потечь из соседних соединений.

Затем поочередно смазывают две другие масленки.

После смазки сборку выполняют в обратном порядке, гайки закручивают обратно.

Второй метод выполняется со снятием масленок. Перед шприцовкой оба колеса поднимают при помощи домкратов. Мост вывешивают целиком. Таким образом, оба шкворня разгружаются.

Из крышки выкручивают тавотницу, металлические элементы зачищают. Далее берут шланг для шприцовки, у пистолета откручивают носик. Шланг с одной стороны прикручивается к пистолету вместо носика. Другая его сторона прикручивается на место снятой масленки.

В местах стыков будет вытекать старая смазка. После шприцевания прокручивают колеса в другую сторону и снова повторяют проведенную операцию. Так нужно сделать несколько раз, чтобы вышло загрязненное масло, смешавшееся с водой и песком. Когда из щелей начнет выходить чистая смазка, можно переходить к следующей тавотнице.

Иногда возникают проблемы из-за герметичности тавотницы. Когда на нее надевается носик, часть смазки вытекает. Другая распространенная проблема — при шпринцивании пробивает прокладку крышки. В таком случае важно сразу же поменять прокладку.

Также можете посмотреть полезные видео, в которых наглядно показан процесс смазки шкворней:

Когда требуется работа?

Важно правильно определить, когда требуется добавить смазку, это позволит значительно увеличить срок службы крестовины. Согласно рекомендациям производителей, смазывать данный элемент следует где-то раз в 10-15 тысяч километров пробега, более точно нужно смотреть в списке плановых работ для ТО.

Но, далеко не всегда крестовины могут свободно обходиться все время, которое отведено на это производителем без смазывания. Причины тут самые разные, чаще всего, это достаточно жесткие условия эксплуатации. Зачастую внедорожники, которые эксплуатируются в жестких условиях, требуют повышенного внимания к карданному валу. Связано это с постоянным загрязнением сочленения, что и приводит к вырабатыванию смазки в ускоренном режиме.

Необходимый инструмент

Итак, вы установили, что необходимо в очередной раз произвести смазку крестовины кардана. Стоит учесть, что эту работу невозможно провести без специального инструмента, поэтому придется подготовиться к процессу заранее.

В первую очередь приобретите специальный шприц для смазывания карданных валов, стоит он недорого, а прослужит достаточно долго. Для этой работы используется шприц рычажно-плунжерного типа. Учтите, что у разных моделей отличается отверстие для подачи смазки, могут применяться сальники или ниппели, поэтому уточните этот нюанс и приобретите соответствующую насадку.

Еще один момент – выбор смазки

. Тут стоит ознакомиться с рекомендациями производителя. Во многих случаях на современных автомобилях используется специализированная смазка, которая разработана под конкретную марку. Результат смешивания ее с другими типами смазывающего вещества предугадать достаточно сложно. Поэтому, если производитель точно указал на конкретную марку пластичной смазки, лучше использовать именно ее. Если никаких уточнений на этот счет нет, то можно использовать любой вариант, рассчитанный на такое применение.

Как провести шприцевание?

Давайте рассмотрим процесс проведения этой работы. Стоит отметить, что практически на всех моделях он полностью одинаков, имеются только незначительные различия. Итак, смазка производится в следующем порядке:

  • Загоните автомобиль на эстакаду. Под колеса ставят противооткатные упоры;
  • Очистите крестовину. Для этого ее сначала протирают ветошью, потом моют соляркой или средством для очистки карбюратора;
  • Подготавливают к работе шприц, для этого в него закачивают необходимое количество смазки;
  • Открывают доступ к шлицам крестовины, и с помощью шприца через масленку накачивают деталь смазкой. Обязательно открывайте масленку с двух сторон, накачка производится до тех пор, пока с обратной стороны не станет выходить новая смазка, она будет заметно отличаться по цвету.

На этом работу можно считать завершенной.

. Как видите, тут нет ничего сложного. Чтобы ответить на вопрос чем шприцевать крестовины кардана, достаточно знать технические особенности этого узла автомобиля. В целом, ни подбор инструмента, ни сам процесс работы не должен вызывать никаких сложностей. Стоит учитывать, что от качества смазки напрямую зависит срок службы крестовин и кардана. Поэтому, не пренебрегайте этой работой.

Шприцевание крестовины карданного вала – достаточно простая работа, которую необходимо регулярно выполнять для поддержания трансмиссии в рабочем состоянии. Тем не менее, многие водители решают обращаться за подобными работами на станции технического обслуживания, тогда как их вполне можно выполнить самостоятельно. Главное, что требуется для выполнения подобного рода работ – это иметь необходимый инструментарий и правильно выбрать, чем шприцевать крестовины кардана. В рамках данной статьи рассмотрим этот вопрос.

Как смазать крестовину карданного вала

Используя автомобиль, Нива Шевроле многие забывают о том, что крестовину карданного вала нужно смазывать, и делать это нужно согласно регламенту каждые 15.000 км. А если автомобиль часто эксплуатируется в такой среде как лужи, песок и т.п, то их желательно шприцевать чаще. Большинство автовладельцев делают это, не снимая с машины, поэтому крестовина смазывается недостаточно хорошо, и что бы сделать это правильно, желательно его снять. У стандартных шприцев масленка находится в не удобном месте, и для работы может потребоваться специальный переходник, который не достаточно устойчив. Вовремя шприцевания используя переходник смазка для крестовин карданного вала, может начать течь из стыков и если она будет течь на стыке масленки с переходником, может, создаться иллюзия того что прошприцовка крестовины сделана как следует. Чтобы смазать, как нужно, следует шприцевать до тех пор, пока через все сальники крестовины не потечет смазывающая жидкость. Поэтому чтобы быть уверенным, что прошприцевка прошла качественно кардан необходимо снять.

Читать еще:  Замена троса сцепления на ВАЗ 2109 и 21099

Кардан имеет несколько точек, которые нужно смазывать, это:

  • Пара персс-масленок, они находятся на крестовине
  • Одна масленка расположенная около шлицевого соединения, вот ее можно смазывать не снимая

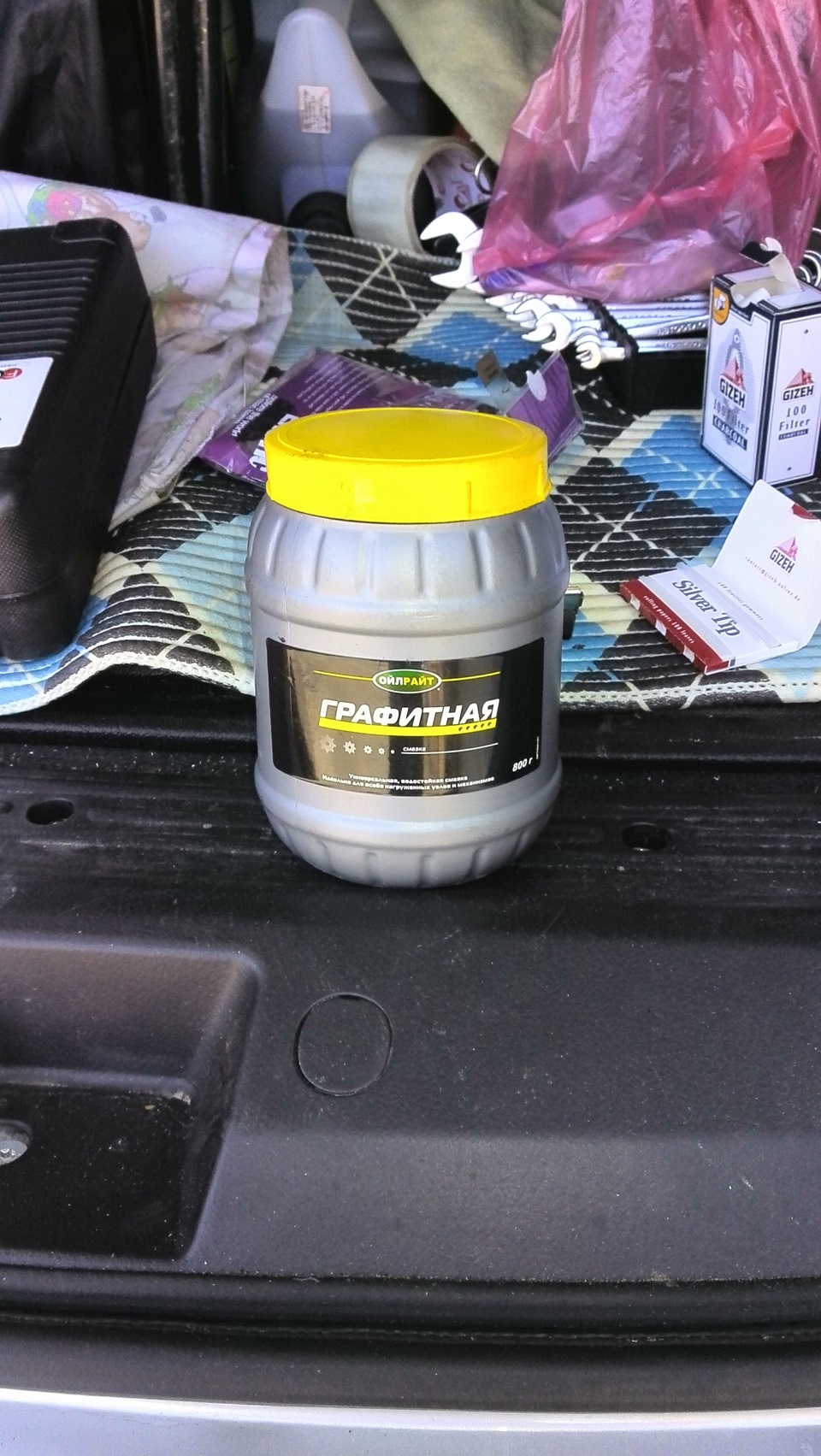

Какой смазкой лучше шприцевать

Существует различные виды, например можно использовать mobil xhp 222, ниже представлена таблица и уже по ней определитесь, что вам выбрать.

Как снять крестовину

Для того чтобы произвести снятие необходимо приготовить стандартный набор ключей, затем производим следующий ряд действий:

  • Загоняем транспорт на эстакаду или смотровую яму
  • Берм ключ на 13 и откручиваем болты, на которых крепится кардан, делаем это одним ключом, так как болты не будут проворачиваться. В процессе проворачивания нужно старятся избегать упора гайки в раздаточную коробку и грязеотражательных кольцах, так как если оторвется шлиц или произойдет деформация, то во время езды появится металлическое позвякивание.
  • Когда кардан снят, его следует прошприцевать, предварительно очистив пресс-масленкой от грязи. Шприцевать следует до того момента пока отовсюду не пойдет новая смазка.
  • Что бы установить кардан на место, ставим его в вертикальное положение, и немного надавливаем, это необходимо сделать для того чтобы из шлицевого соединения вышли излишки, и внутреннее давление спало, и на че на место его поставить будет трудно.

Для того чтобы смазать подшипники крестовины достаточно снять защитный колпачок с пресс-масленки и нагнетая смазку шприцем, смазывать до тех пор пока смазка не начнет выходить из всех четырех подшипников.

Поэтому делать данную процедуру необходимо, иначе крестовина выйдет из строя, и придется покупать новую, а это довольно затратное дело.

Как шприцевать кардан и крестовины самостоятельно

  • Стать партнером
  • Статьи
  • Пользовательское соглашение
  • Доставка
  • Сертификаты и качество
  • Маркетинг

Если при старте с места вы слышите металлические удары, а на скорости авто вибрирует — знайте: трансмиссия нуждается в вашем немедленном внимании.

Карданный вал в трансмиссии передает вращение от коробки передач к редуктору моста, а далее — к колесам. На концах он оснащен вилками и крестовинами.

Вот так выглядит новый карданный вал:


И если передний кардан еще как-то скрыт от негативного воздействия окружающей среды, то заднему и вовсе приходится несладко: он расположен под углом, и его нещадно заливает водой, засыпает снегом, заносит песком и пылью. Для крестовин это по-настоящему экстремальные условия! Смазка из них вымывается, туда забивается грязь, а игольчатые подшипники ломаются и выпадают. Поэтому карданный вал желательно шприцевать каждые 10 тысяч километров.

При этом совсем не обязательно ездить в сервис: шприцевание вы можете произвести своими силами на самой обычной эстакаде или яме. Для работы понадобятся «Литиевая смазка ABRO» и рычажно-плунжерный шприц. «Литиевая смазка ABRO» отталкивает воду и обладает антикоррозионными свойствами. Совместима с минеральными литиевыми смазками.

Подготовка

Работа

1. Крестовины нужно тщательно очистить, потому что выглядеть они будут скорее всего вот так:

Для очистки подойдет «Очиститель двигателя ABRO» или «Очиститель карбюратора ABRO Masters». После очистки не забудьте крестовины высушить.

2. Когда подготовительные работы закончены, снимите крышку со шприца, а затем — пластиковую с картриджа смазки. Под ней должна остаться железная крышка.

3. Вставьте картридж в шприц и снимите оставшуюся железную крышку.

4. Подсоедините шприц к предварительно очищенной пресс-масленке и накачивайте. Ручку шприца при накачивании зажимайте до упора, чтобы смазка поступала в шприц.

Всего кардан имеет три точки, которые нужно прошприцевать: две на крестовинах и одну возле шлицевого соединения. Накачивать шприц придется до тех пор, пока вместо старой отработанной смазки не начнет выходить новая. Она должна быть красного цвета.

чем шприцуете карданы?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Изначально смазка предназначалась для подшипников качения генераторов, стартеров, магнето и в другого электрооборудования автомобильной и тракторной техники. Этот материал обеспечивает надежную работу узлов трения в течение нескольких лет без необходимости периодического обслуживания электроагрегатов.

Синяя смазка 158 используется и для смазывания подшипников карданных шарниров неравных угловых скоростей.

Возможно использовать этот материал для смазывания очистителей ветровых стекол, ступичных и других среднескоростных подшипников легковых и грузовых автомобилей, бульдозеров, комбайнов, тракторов и других транспортных машин.

Основные ограничения по применению смазки касаются температур эксплуатации (не ниже -30 °С) и воздействия воды (эффективное смазывание достигается лишь в карданных шарнирах с двойной герметизацией).

Если эти условия соблюдены, то средний пробег автомобиля до замены смазки может составлять до 300 тыс. км.

Смазка 158 сохраняет свои рабочие свойства при температурах в диапазоне от -30 до +110 °С. Температура каплепадения составляет не менее +140 °C.

Как уже писалось выше, различные производители могут незначительно менять рецептуру смазки, выпускаемой под названием Смазка 158. Такие изменения делаются, как правило, с целью улучшения рабочих характеристик.

Так, вместо загустителя на основе мыла кислот касторового масла и канифоли может применяться литиево-калиевый загуститель на мыле стеариновых кислот. При этом нижняя граница рабочих температуру опускается до -40 °С. При этом смазку становится возможным использовать не только в средних широтах или в помещениях, но и в северном климатическом поясе.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Чем шприцевать крестовины кардана? просто о сложном

К странице.
Страница 1 из 3123>

Автор ниже приведенной полезной статьи — мой товарищ — инженер Вячеслав Ахрамешин.

«Приспособления для шприцевания крестовин»

Известно, что основная проблема при шприцевании крестовин это невозможность доступа к пресс-масленкам крестовины стандартной головкой шприца. Даже при снятом кардане иногда не удается развести вилки так чтобы использовать стандартную головку. Да и лишний раз снимать для этого кардан нет никакого удовольствия.
оэтому имеет смысл изготовить специальное приспособление из подручных средств. Основная проблема изготовить такую головку, которая при небольших габаритах обеспечивала бы надежное уплотнение в соединении с масленкой.
ля изготовления нужно: гайка М10х1, кусок медной трубки тормозной системы ГАЗ или от холодильника с внешним диаметром около 6мм, кусок бензопровода ВАЗ, седло иглы карбюратора ВАЗ, паяльник, пробойники и МБС резина.
В седле со стороны внешней резьбовой части сверлится отверстие, равное диаметру медной трубки так чтобы она туда вошла с натягом на глубину около 5мм. Затем вставляем другой конец медной трубки в кусок бензопровода, также на глубину около 5мм для обеспечения прочности узла. После этого вставляем другой конец седла в гайку на половину её высоты. Все соединения опаиваем для обеспечения герметичности. Далее отрезая лишнее, подгоняем длину куска бензопровода. Очевидно, глубина его должна равняться сумме высоты цанговой части масленки (та часть, на которую одевается в обычных условиях цанга головки шприца) и толщине немного сжатой резиновой прокладки служащей для уплотнения. Прокладка изготавливается пробойниками. Внешний её диаметр равняется внутреннему — бензопровода. Внутреннее отверстие может быть около 3мм.
Прокладка вставляется в кусок бензопровода, внутренний диаметр которого оказывается равен внешнему макс. диаметру цанговой части масленки, что задает направление и препятствует перекосу.
Гайка накручивается на трубку шприца. Приспособление другим концом одевается на масленку и прижимается в осевом направлении, уплотняя посредствам прокладки, соединение между медной трубкой и масленкой внутри куска бензопровода. После этого можно шприцевать.
сновным вопросом был вопрос: будет ли такая конструкция обеспечивать уплотнение приспособления в месте соединения с масленкой при использовании, в частности, жидкой смазки, учитывая давление шприцевания. Да такое соединение обеспечило уплотнение.
При наличии токарного станка можно просто выточить переход с резьбы М10х1 на похожий колпачок с уплотнением. В таком случае можно дополнительно эффективно уплотнить внутренней кольцевой прокладкой место сопряжения колпачка и внешней цанговой поверхности масленки, сделав небольшую внутреннюю проточку.
Мне просто нужно было изготовить срочно, поэтому применялись подручные средства.»
Фотки приспособления прилагаются.

Шприцевание карданов и крестовин Прадо 150

Крестовины карданного вала отвечают за корректную работу трансмиссии. Время от времени их нужно шприцевать. Подходящая смазка для крестовин карданного вала Toyota прадо 150 или другой модели — залог успешного проведения процедуры.

Какие смазки использовать

Некоторые водители считают, что шприцевание — сложная процедура, поэтому доверяют ее выполнение только механикам и автослесарям на СТО. Стоимость обслуживания — 600-800 рублей. На самом деле трудностей с ней нет, такая задача по силам любому водителю. Главное — иметь нужный инструментарий и знать, какую смазку использовать.

При выборе смазки следует обращать внимание на рекомендации, указанные производителем в руководстве по эксплуатации. Для каждой модели используется конкретная смазка. Но если никаких предписаний в мануале нет, то можно приобрести универсальную.

Смазка для крестовин карданного вала Toyota Prado должна быть на литиевой основе с пометкой NLGI 2.

Если провести шприцевание карданов и крестовин прадо 120 или 150 неподходящими средствами, то велик риск повреждений и проблем в ходе эксплуатации авто.

Инструмент для шприцевания крестовин

Чтобы смазать крестовины кардана на тойоте прадо 120, 150 или другой модели, приобретают специальные инструменты — шприцы. Они бывают нескольких видов:

  • Механические — простые в использовании устройства. В корпус заливается жидкость, а нажатием ручки она выдавливается в точку шприцевания.
  • Пневматические — инструменты с воздушным компрессором, в котором используется сжатый воздух.
Читать еще:  Чем очистить кожаный и тканевый салон автомобиля народные средства

Стоит отметить, что пневматика удобнее в применении, поскольку водителю не нужно затрачивать много сил и энергии для шприцовки кардана или крестовин прадо 120/150 (как на дизеле, так и на бензине).

По способу подачи расходного материала различают следующие виды инструментов:

  • плунжерный — шприц с подвижным корпусом, неподвижным поршнем и всасывающим элементом;
  • электрический — шприц с аккумулятором средней мощности (18 Вт);
  • винтовой — механизм со штуцером, давление внутри которого создается ввинчиваемым в корпус болтом с поршнем;
  • пневматический — инструмент с пистолетом, при нажатии на курок которого выдавливается смазка.

При выборе шприца следует обращать внимание как на технические характеристики самого механизма, так и на совместимость его с автомобилем. Цена не должна быть решающим фактором при покупке. Для крузаков прадо водители часто используют плунжерные и пневматические инструменты.

Точки шприцевания кардана и крестовин на прадо 150

Насчитывают 6 точек шприцевания у прадо 150 (как и у большинства внедорожников). На переднем и заднем вале по 3 точки: 1 на крестовине, идущей к мостам, и 2 на раздатках. Следует помнить о том, что на вторых точках при замене смазки вкачивать новую нужно не до того момента, когда старая начнет выходить, а пока не почувствуется тугость в самом инструменте.

Инструкция по шприцеванию

Технический регламент утверждает, что шприцевание крестовины и карданов прадо 150 проводится не реже 1 раза в 10 тысяч километров пробега. Но по факту такую процедуру нужно проводить чаще. Все зависит от стиля езды и качества дорог. Если машину используют исключительно в городских условиях, то шприцевание можно проводить согласно регламенту. Если же авто часто оказывается в условиях бездорожья, то проверку и смазку деталей нужно делать чаще.

Процедуру смазки стоит начать с ознакомления со схемой расположения точек шприцевания. Потом нужно снять машину с ручника и подложить спереди и сзади около ограничителей упоры. Если есть специальный подъемник, то следует воспользоваться им. Машина должна стоять так, чтобы был открыт доступ к нужным местам. Далее берут уже заправленный расходным материалом шприц и начинают смазку карданов и крестовин.

Точки на крестовинах мазать нужно до тех пор, пока из них не начнет выливаться старая смазка.

Точки на раздатках требуют другого способа шприцевания. Нужно вкачивать жидкость до тех пор, пока поршень в шприце не начнет идти туго. В среднем процедура занимает около 15-25 минут.

Чтобы автомобиль был исправен, важна своевременная профилактика и уход. Нужно регулярно проводить осмотры и смазывать узлы.

Шприцевание крестовины карданного вала

Шприцевание крестовины карданного вала – достаточно простая работа, которую необходимо регулярно выполнять для поддержания трансмиссии в рабочем состоянии. Тем не менее, многие водители решают обращаться за подобными работами на станции технического обслуживания, тогда как их вполне можно выполнить самостоятельно. Главное, что требуется для выполнения подобного рода работ – это иметь необходимый инструментарий и правильно выбрать, чем шприцевать крестовины кардана. В рамках данной статьи рассмотрим этот вопрос.

Что такое карданный вал

Задачей карданного вала является передача усилия от коробки передач автомобиля на мост. Чаще всего он состоит из двух или трех соединенных между собой крестовиной элементов. Крестовина представляет собой шарнирное соединение, обеспечивающее надежное крепление между узлами с минимальным износом в процессе работы сопряженных элементов.

Чтобы крестовина полностью справлялась с возложенными на нее функциями и не теряла в эффективности, она нуждается в постоянной смазке. Когда автомобиль выходит с завода, крестовина плотно набивается смазкой, которой должно хватить на долгое время эксплуатации механизма, но в определенное время она заканчивается, и ее требуется пополнять.

Добавить смазку в крестовину достаточно просто, и сделать это можно без снятия карданного вала через технологическое отверстие. В зависимости от модели автомобиля, его расположение может отличаться.

Важно: Крестовина карданного вала практически всегда находится под воздействием песка, грязи и других вредных факторов. Если ее эксплуатировать в подобных условиях без смазки, она быстро придет в негодность, поэтому нужно сразу после выявления проблемы отсутствия или малого количества смазки исправить ситуацию.

Когда нужно шприцевать крестовину карданного вала

В списке плановых работ по техническому обслуживанию автомобиля должна быть указана периодичность шприцевания крестовины карданного вала по рекомендации производителя автомобиля. В среднем, смазочный компонент необходимо обновлять через каждые 10-15 тысяч километров пробега автомобиля.

Важно: При эксплуатации автомобиля в сложных условиях срок в 10-15 тысяч километров значительно снижается. Например, если речь идет о постоянной езде по бездорожью, заботиться о смазке крестовины нужно значительно чаще.

Есть несколько симптомов, которые указывают, что требуется провести шприцевание крестовины карданного вала:

  • При движении автомобиля с места в области карданного вала слышится шум, похожий на хруст или постукивание;
  • На высокой скорости (выше 60 километров в час) явно заметна вибрация автомобиля и «тряска» кардана.

Если названные выше симптомы наблюдаются на автомобиле, нужно в кратчайшие сроки провести шприцевание крестовины карданного вала.

Чем шприцевать крестовину карданного вала

Чтобы выполнить работы по шприцеванию крестовины кардана, потребуется приобрести специальный инструмент – шприц для смазывания карданных валов. Его можно купить практически в любом специализированном автомобильном магазине. Подобный шприц имеет рычажно-плунжерную конструкцию и способен прослужить в течение долгих лет.

Обратите внимание: В зависимости от модели автомобиля, отличается технологическое отверстие, через которое «вливается» смазка. Нужно до покупки шприца определить, используются сальники или ниппели, поскольку потребуется соответствующая насадка.

Выбирать смазку, которой будет производиться шприцевание, нужно исходя из рекомендаций производителя автомобиля. Чаще всего, используется специализированная для конкретной модели автомобиля смазка, и лучше приобрести именно ее. Если закачать в крестовину смазку, которая отличается от той, что там уже присутствует, велик риск их «несовместимости», что может привести к различного рода проблемам.

Обратите внимание: Если в инструкции по технической эксплуатации автомобиля не указано, какую конкретно смазку использовать для шприцевания крестовины карданного вала, это говорит о том, что подойдет любая универсальная пластичная смазка.

Как шприцевать крестовину карданного вала

Для выполнения работ по шприцеванию крестовины карданного вала потребуется загнать автомобиль на эстакаду и установить под колеса противооткатные упоры. Далее выполните следующие действия:

  1. Удалите загрязнения с крестовины. Рекомендуется для этого использовать средство для очистки карбюратора, специальные составы для чистки или просто уайт-спирит;
  2. Далее закачайте в шприц приобретенную смазку;
  3. Откройте доступ к шлицам крестовины и, используя подготовленный шприц со смазкой, через «масленку» залейте смазку в деталь.

Важно: При закачке смазки откройте «масленку» с двух сторон. Закачивать смазку с одной стороны нужно до тех пор, пока с другой стороны не начнет выходить смазка, тогда можно считать, что она полностью набита смазочным веществом. Обратите внимание, что выходящая с другой стороны смазка будет отличаться по цвету.

После выполнения описанных выше действий можно считать работу завершенной.

Great Wall Hover H5 2.4 Lux › Бортжурнал › Про шприцевание карданов…

Предисловие…как всегда — пост для неопытных автомобилистов. Для опытных — это смех, а для таких, как я — первые шаги. Надеюсь, что следующие посты будут о более серьезных действиях с автомобилем.

Сколько читал форум и драйв видел, что опытные ховероводы, которые любят поковыряться в автомобиле, каждые 10 т.к. занимаются шприцеванием шлицевых соединений карданов и крестовин. В последнее время ходил по магазинам и все смотрел на плунжерные шприцы. В субботу решил проехаться по местным магазинам з/ч для ВАЗ и увидел на витрине замечательный шприц «Автодело» на 400 мл по цене всего 300 рублей за единицу. Вспомнив свое желание провести процедуру шприцевания сразу прикупил боченок графитки (800 мл). В результате этого оказалось, конечно, много…пусть остаток лежит. Куда-нибудь используем!

Заехал на эстакаду в гаражах. Полез искать мистические тавотницы =) Естественно, все сразу стало понятно, когда ищешь их рядом со шлицевым соединением =)

Вот как они выглядят.

Порядок следующий:
1. Загоняем машину на эстакаду.
2. Залезаем вниз и смотрим, где находятся тавотницы. Машину при это не стоит ставить на ручник и передачу. Страховочный башмак поставить на некотором удаленни от колеса, потому что необходимо катнуть машину на +/- 15-20 см, чтобы вывести тавотницу того или иного кардана вниз или вбок, чтобы было удобно надеть шланг с держателем от шприца. Проверяем люфт карданов и крестовин (в моем случае, слава богу, нет люфта вообще. Профилактика, как говорится, всегда дешевле обходится).
3. Как только вывели тавотницы в нужное место, ставим противооткатные башмаки, передачу, ручник. Протираем тавотницы ветошью, чтобы не загонять грязь и песок в шлицевое соединение.
4. Заполняем шприц смазкой. Там все просто — откручиваем крышку с поршнем. Наполняем смазкой (грамм 200-250 максимум). Вставляем поршень. Закручиваем крышку. Пружина, которая находяится внутри корпуса, давит на поршень, смещая смазку в область забора смазки при работе рычагом шприца.
5. Вкручиваем гибкий шланг (или твердый, кому как нравится) в шприц. Подсоединяем головку шланга к тавотнице и фиксируем шланг на ней поворотом фиксирующего кольца (принцип похож на головку ручной дрели — только головка дрели находится на шланге, а тавотница — сверло).
6. Качаем рычаг шприца. Качать надо так, чтобы рычаг достигал крайнего положения, иначе смазка не попадет на механизм подачи. Если Вы снимете заднюю крышку шприца и покачаете рычаг, то сразу поймете, о чем идет речь.
7. Качаем до тех пор, пока смазка не начнет вылезать со всех щелей =). В моем случае это со стороны крестовины карданного вала. Надеюсь, что так и должно быть…
8. Проделываем процедуру со вторым карданом и «вуаля»…

Под машиной увидел страшную вещь… Защита бака имеет задиры. «От кардана», — подумал я… Да нет, на кардане нет никаких следов.

Остается оставить моего пациента под наблюдением. Может с завода так было. Кто что думает по этому поводу?

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
