Почему стартер крутит, но не зацепляет маховик? бывает и такое

Что делать, если не срабатывает стартер – крутит вхолостую и не цепляет маховик?

Здравствуйте, уважаемые автомобилисты! Знакомая ситуация – стартер крутит, но не схватывает… Заезженная до дыр на автомобильных форумах, но не менее актуальная от этого, тема.

Досадная ситуация, когда вечером машина прекрасно работала, а на утро вдруг оказывается, что завести ее невозможно, так как не срабатывает стартер, знакома многим не понаслышке.

Почему же стартер крутит, но не цепляет? Давайте попробуем разобраться вместе с проблемой, когда стартер крутит вхолостую. Итак, почему?

Как устроен и почему не срабатывает стартер?

Предназначение стартера – запуск мотора автомобиля. Главными действующими механизмами стартера можно назвать двигатель, ведущую шестерню и втягивающее реле.

Принцип действия стартера заключается в следующем: от аккумуляторной батареи на стартер, при повороте ключа в замке, подается энергия. Втягивающим реле выдвигается шестерня, которая тут же входит в зацепление с маховиком.

В это же время запускается двигатель стартера. Своим вращением он приводит в движение поршневой двигатель авто. Через несколько секунд раздается характерный звук мотора, который свидетельствует о начале его самостоятельной работы. После того, как ключ отпущен, стартер переключается в исходное положение.

Нормальной работе стартера могут помешать разные факторы. Например: неблагоприятные погодные условия (имеется в виду как сильный мороз, когда масло становится густым и вязким, так и жара, из-за которой может начать «барахлить» бензонасос) или неумелое нетерпеливое обращение автолюбителей со своим транспортом. Хотя, как показывает опыт, точно определить, почему прокручивает стартер, «навскидку» бывает достаточно сложно.

Но раз уж вы столкнулись с такой проблемой – не спешите бить тревогу. Заряд аккумулятора – первое, что вы должны проверить, если проскакивает стартер. Когда аккумуляторная батарея разряжена, стартеру попросту не хватает сил запустить двигатель.

Если же с зарядом батареи проблем нет, то чтобы понять, почему прокручивается стартер, придется его снять, разобрать и попытаться самостоятельно провести диагностику.

Самыми распространенными поломками стартера считаются:

  • слабо затянутые наконечники проводов или окисленные выводы батареи;
  • замыкание в обмотке реле либо замыкание ее на массу;
  • обрывы в цепи питания;
  • неисправность реле включения;
  • износ или зависание щеток;
  • подгорание «пятаков»;
  • неисправность коммутатора.

Но откручивая очередной болтик, будьте готовы и к тому, что поломку вы не обнаружите. Такое тоже бывает. Не спешите бежать за помощью к опытному автомеханику.

Если определить, почему стартер не схватывает вам так и не удалось, просто почистите его, нанесите новую смазку и соберите. Возможно, вашему стартеру не хватало именно этого?

Как избежать ситуации, когда не срабатывает стартер?

Стартер в автомобиле – «хитрый и коварный» механизм. Определить причину его неисправности сможет не каждый автолюбитель, зато в силах каждого водителя ее предупредить.

Наверное, не стоит говорить о том, что за автомобилем нужно следить и регулярно проходить технический осмотр. Даже самые аккуратные водители по незнанию могут допустить роковую ошибку, способную «убить» вполне рабочий еще стартер.

Имеется в виду ситуация, когда двигатель не заводится в течение первых 5-6 секунд. Многие водители продолжают попытки, многократно поворачивая ключ в замке, совершенно не осознавая, что своими действиями, постепенно превращают стартер в бесполезную запчасть.

Врагом стартера может также стать безобидный на первый взгляд автозапуск – он может спалить стартер, долго гоняя его в попытках завести двигатель, а заодно и разрядить аккумулятор.

Всем и каждому знакома история, когда в бензобаке заканчивается бензин. Чтобы не толкать машину до заправки, большинство водителей едут до нее на стартере. Автомобиль, конечно же, проедет эти несколько метров, а вот для стартера этот путь может оказаться последним.

Как видите, во многих ситуациях главной причиной поломки стартера, может быть неумелое обращение с автомобилем самого автовладельца.

Поэтому, после выявления и устранения неисправности стартера, задумайтесь, может быть именно ваше поведение привело к столь плачевным последствиям – выходу стартера из строя.

Mitsubishi Outlander XL 3:0 в нашу пользу! › Бортжурнал › Стартер крутит, а маховик нет. Причина и решение проблемы.

Всем привет!
Сегодняшняя запись должна была называться так: «Большое ТО для ГБО». Но волею судьбы запись имеет то название, какое вы видите.
Вчера с позитивными мыслями выдвинулся в гараж проводить большое ТО газовой системы, тронулся со двора и ничего не предвещало неприятностей. Но после первой же остановки с выключением двигателя, следующий запуск был только с третьей попытки. А именно стартер крутит, двигатель чуть прихватывает и отпускает, а стартер со звуком работающей дрели продолжает крутить, пока ключ в положении Start. Подъехал к гаражу и по привычке тут же заглушил автомобиль… Это было фиаско, братан! Завелась она с пятидесятой попытки. Двигатель то прихватывало на пол секунды и отпускало, то вообще стартер в холостую крутил.


Загнал в гараж и полез в яму. Благо инженеры для двигателя 3.0 расположили стартер в полной доступности. И так как защиту я никак уже два года назад не возвращаю на место, то работы по извлечению пациента стало по меньше. Начинаем снимать. Снимаем «защиту» стартера, для этого откручиваем две гайки с левого бока и два болта снизу ключом на 8. Затем отсоединяем толстый «плюсовой» провод (под оранжевым колпачком) от контакта на втягивающем реле.

Снимем тонкий одноконтактный управляющий провод.

Осталось открутить два болта на 14. Один под корпусом стартера.

Второй с обратной стороны, рядом с передней подушкой двигателя.

Удобней всего крутить их трещёткой на 1/4.
Подозреваемый в руках. Начинаем не хитрые манипуляции на проверку работоспособности оного. Вооружившись отвёрткой тянем бендикс вперёд, без заеданий он покорно идёт вперёд и возвращается на место.

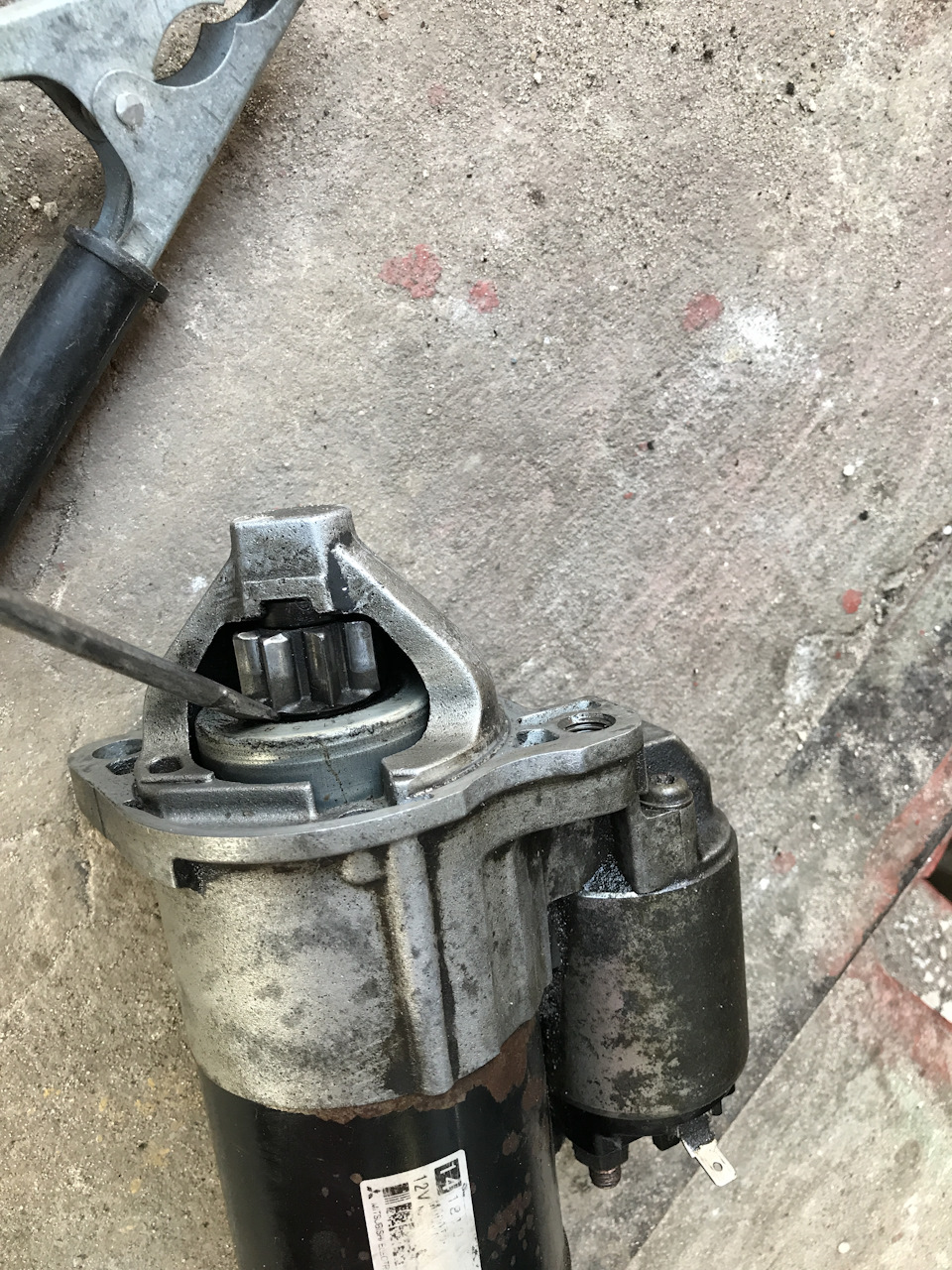

Крутим бендикс в сторону вращения, крутится. В обратную сторону не крутится, как и должно быть.
Что ж, подозреваемый делает вид, что он не виновен. Переходим к электрошоковым процедурам.

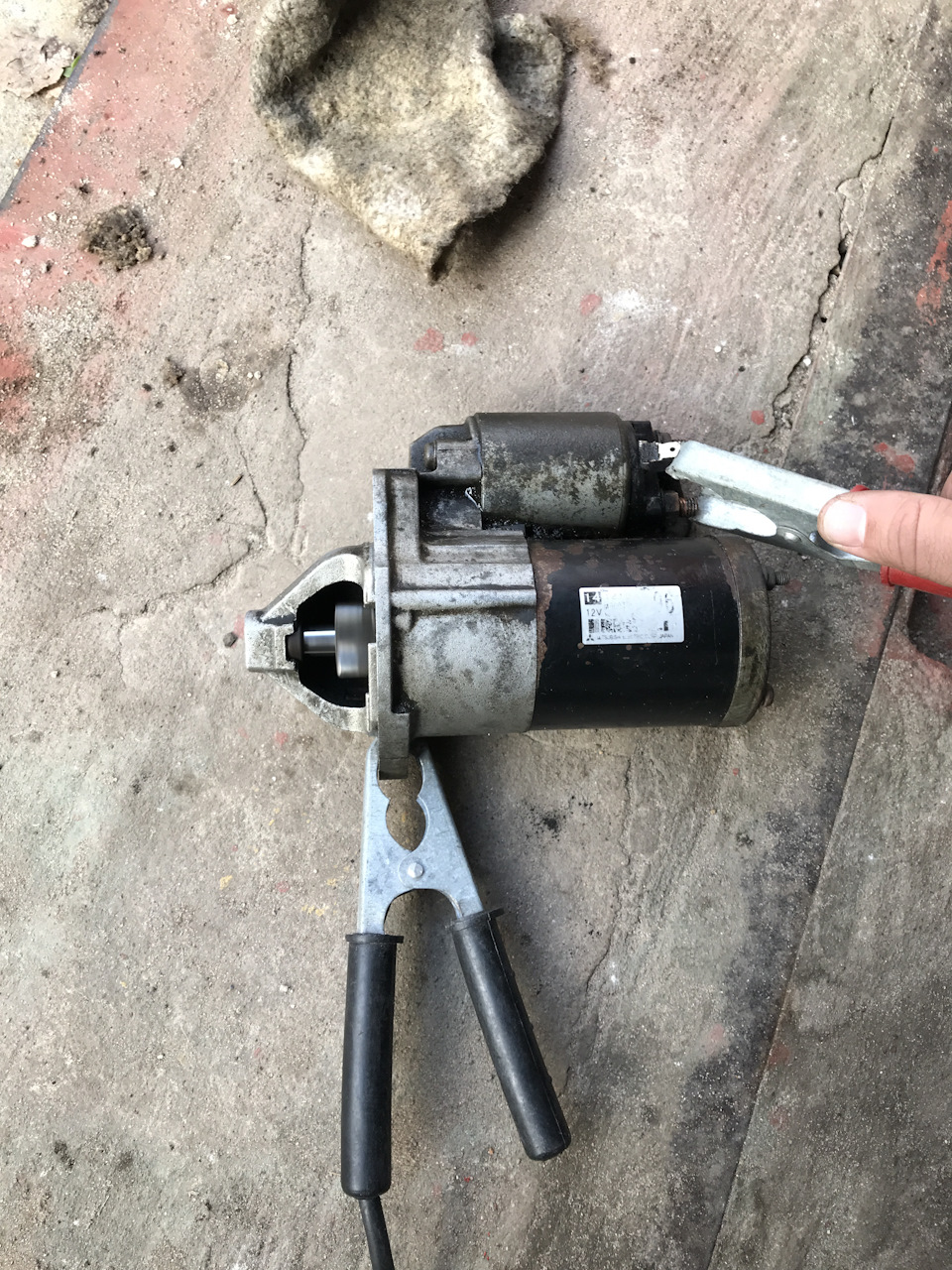

Берём провода для прикуривания: черный на клемму «минус» АКБ и на корпус стартера, красный на клемму плюс и коротко на контакт с которого мы снимали тонкий провод. Втягивающее клацнуло, бендикс подался вперёд.

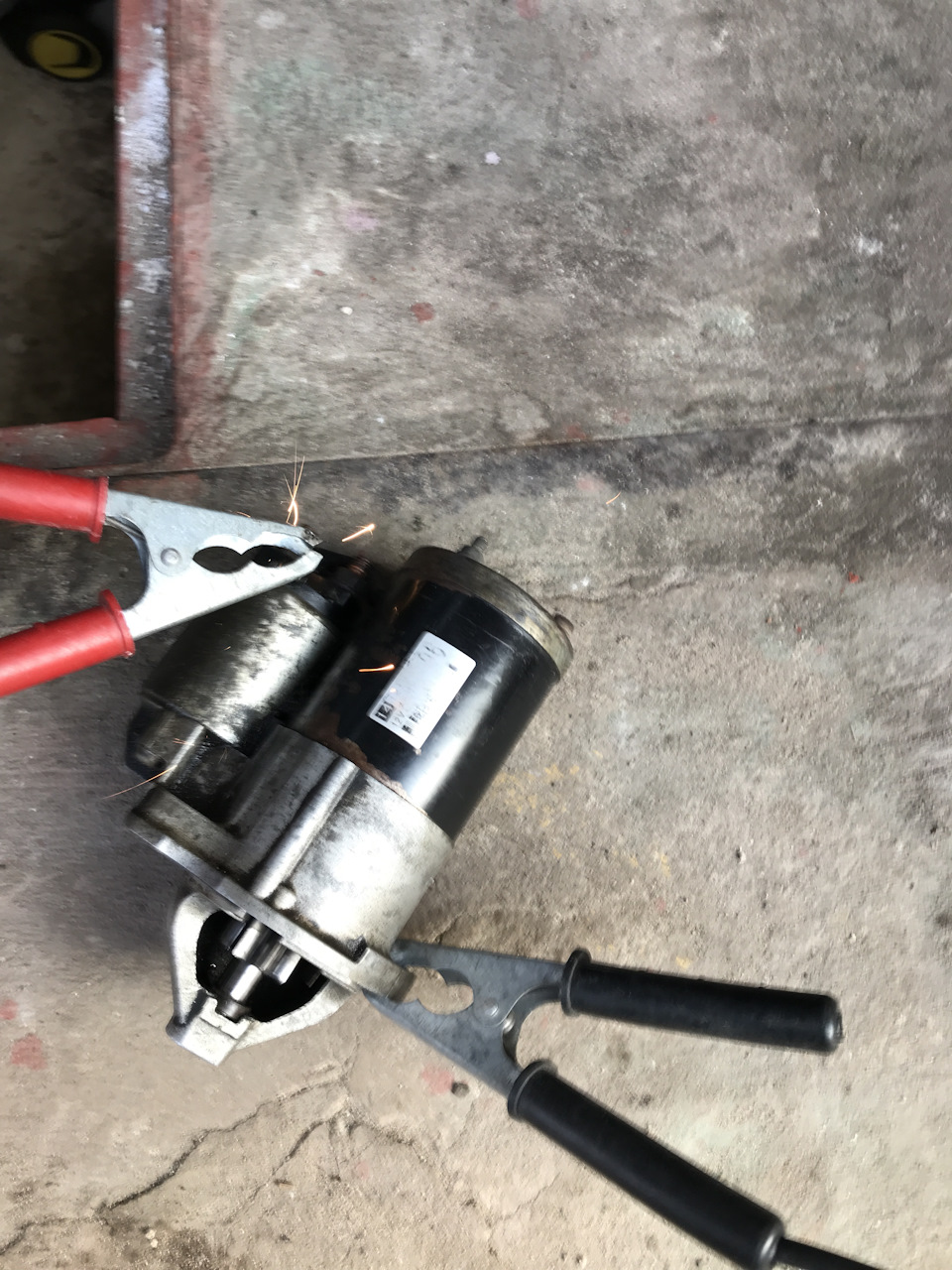

Продолжаем дальше пытать подозреваемого. Теперь красным концом провода замыкаем вместе тот контакт, который только что мучали и тот контакт с которого снимали толстый кабель. Втягивающее клацнуло, бендикс подался вперёд и начал вращаться.

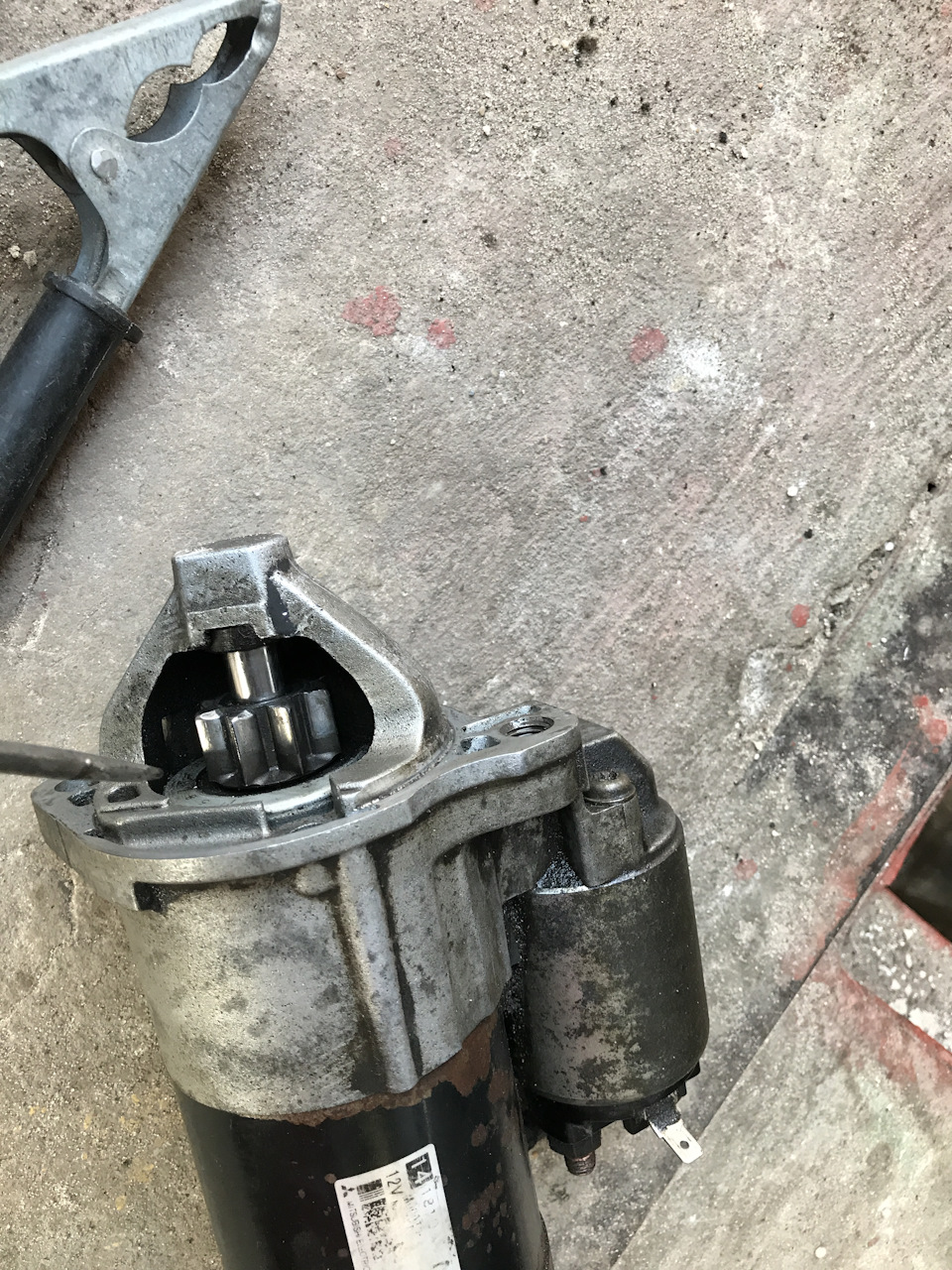

Но после 2-3 секунд включил заднюю, продолжая вращаться.

Ответ стал очевиден, почему машинка не заводилась.
Снимаем втягивающее реле. Для этого откручиваем гайку клеммы щёток. И снимаем клемму.

Затем откручиваем два болта. Болты мягкие, если до этого не крутились, то велик шанс слизать грани.

Снимаем втягивающее и видим виновника. Это якорь, у него сломался носик и соответственно рычаг привода бендикса на фиксировался, а болтался как…

Благо у меня в запасе лежит новое втягивающее реле, оттуда и тиснул новый якорь. Зачищаем все контакты и собираем в обратной последовательности.

Почему стартер крутит, но не зацепляет маховик? бывает и такое

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • Семейство «Самара»
  • 1
  • 2
  • >

такая проблема. не всегда стартер цепляется за маховик. т.е зачастую крутится вхолостую.

грешил на бендикс. сегодня поставил новый! а проблема осталась. не стало ни лучше ни хуже!(((
куда еще копать? уже 3 раза седня стартер перебрал(((

втулку в картере сцепы

втулку в картере сцепы менял?

а как она меняется?

_________________
PODумай
O Lишней
SKорости !

Свободу попугаям и c105 !

аааа понял спасиб седня пойду в гараж попробую

а сли она окажется нормальной неразбитой.

куда еще можно копнуть? что еще может быть? втягивающее реле и бендикс новые стоят((

по-разному, кто-то раскалывает, кто-то метчиком выкручивает

короч пипец щас еще пробовал заводить. и раз на 6й ваще НОВЫЙ бендикс разнесло нахрен то ли левый попался то ли перекос где. пи. ц теперь еще и маховик разбирать чистить надо.

короче бросил я всю эту херню в гараже больше пока нервы сдали плюнул надоело

а венец крутил — вроде целый.

Покажите вот на фото

Получается у меня её нет?

ну как на картинках 10 и 11.

я смотрел люфт в ней болтом М12 (т.е одного диаметра с шкивом стартера), у меня лично болт там был как Г в проруби. сегодня вот буду мудрить вытаскивать ее оттуда

а называется. так и называется. скажи в магазине втулки для стартера такого то. тебе дадут комплект переднюю и заднюю втулки

только с гаража. поставил новую втулку ( которая вставляется в картер сцепления). тьфу тьфу пока всё работает как надо( бендикс цепляет венец исправно), и вроде стартер стал по звуку легче крутить венец

старую втулку раскрошил метчиком М14, а остатки выскреб отверткой

блин седня утром опять один раз бендикс не выстрелил в венец. вхолостую стартер крутанул.

уже ваще незнаю че делать.

подскажите а не может втягивающее при срабатывании периодически соскакивать с крючка вилки? может поэтому такая беда.

ведь крючок у вилки расположен коротким концом ко втягивающему. никто с таким не сталкивался?

и еще — нормально ли что в пазах вилки( куда одевается на нее бендикс) солидный люфт( т.е. одетый на вилку бендикс в её пазах гуляет как Г в проруби) ? или должен он плотнее в них сидеть? может быть причина в этом?

Почему стартер жужжит, а двигатель не крутит

Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.

Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.

Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.

Причины возникновения неполадок

Проявиться неисправность может в результате поломок следующих узлов:

  • Бендикса (обгонной муфты).
  • Втягивающего реле.
  • Ведомой и ведущей шестерни

Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.

Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.

Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.

Ремонт стартера

Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.

Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.

Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:

  • Замена шестерни.
  • Замена бендикса.

В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.

Ремонт маховика

Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).

В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:

  1. Демонтируется карданный вал вместе с промежуточными опорами.
  2. Снимается стартер.
  3. Производится снятие коробки передач.
  4. Демонтируется сцепление.
  5. Снимается маховик.

После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.

Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.

Данная операция производится в такой последовательности:

  • Аккуратно сбить венец с маховика.
  • Нагреть деталь.
  • Установить венец на маховик обратной стороной.

Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.

Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.

Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.

Ремонт втягивающего реле

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.

Если стартер жужжит, но не крутит двигатель, то такой признак указывает на неисправность удерживающей обмотки. Определить неисправность бывает проблематично по причине межвиткового замыкания, которое возникает в момент включения стартёра.

Если снять деталь и проверить мультиметром, то может оказаться, что вторичная обмотка будет в полном порядке.

Чтобы исключить эту проблему при ремонте стартера, рекомендуется заменить втягивающее реле на исправную деталь.

Заключение

От проблемы с невозможностью запустить двигатель с помощью электрического устройства никто не застрахован, но неприятность редко возникает неожиданно. Задолго до появления серьёзных неисправностей о возможном отклонении в нормальной работе устройства можно судить по шумной работе, особенно в момент включения.

Различные металлические призвуки также являются предшественниками поломок. Поэтому при первых симптомах следует провести полную диагностику деталей участвующих в запуске двигателя автомобиля.

Почему стартер не входит в зацепление с маховиком

Не крутит маховик

Владельцам многих автомобилей интересно бывает узнать, а почему стартер крутит, но не задействуется маховик. К сожалению, проблема этого типа актуальна и по сей день, хотя и для машин в «возрасте». Попробуем разобраться в причинах этой проблемы.

Система пуска современного авто

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой. О запуске двигателя из салона авто в те времена можно было лишь мечтать.

В наши дни достаточно вставить ключ в замок зажигания или задействовать специальную кнопку, чтобы автомобиль завелся. Но, случаются проблемы и в этом случае, если узлы, так сказать, «заболели». Каким бы ни был современным автомобиль, со временем он устаревает, и возникает все больше проблем.

Одна из них как раз подразумевает плохой зацеп стартером маховика. Почему же такое происходит? Эксперты, как только речь заходит об этом, упоминают проблему обгонной муфты или бендикса.

Назначение бендикса в машине

Бендикс

Обгонная муфта представляет собой механизм-шестерню, способную передавать якорное вращение маховику двигателя. Таким образом, осуществляется запуск мотора.

Внимание. Обязательным условием безотказной работы узлов автомобильной системы является отвод бендикса, после удачного завода мотора.

Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности.

Чтобы полнее узнать причину проблемы с задействованием маховика, полезно будет рассмотреть общий принцип работы всей системы пуска.

Стартер – электродвигатель постоянного тока. В некоторых случаях у него возникает мощность гораздо большая, чем требуется. Таким образом, появляется возможность запускать ДВС с максимальным рабочим объемом.

В современном стартере немаловажную роль играет реле – особый агрегат, вводящий муфту в связь с маховичным колесом, за некоторое время до фальстарта якоря. Затем только подается напряжение на стартерную обмотку, после чего тот начинает вращать коленвал автомотора.

Вращение коленвала становится источником компрессии горючей смеси, с последующим ее воспламенением. Как только это происходит в надобный момент, ДВС начинает функционировать уже автоматически.

В этот самый миг метонимический цикл маховика начинает преобладать над оборотами стартерного вала (якоря), задействуется уже бендикс. Как только шофер глушит машину, стартерный вал более не вращается, тяговое выводит муфту из зацепления.

Читать еще:  Сухой туман

Важно понимать, что сам бендикс состоит из 2-х частей: верхней и нижней (ВЧБ и НЧБ). Последняя выступает в виде пустотелого вала, имеющего два различных калибра. Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами.

В разборе ролики

Взаимодействия меж роликов и НЧБ изначально не бывает. Оно происходит лишь после, когда появляются первые обороты. Ролики сводятся к середине, тем самым, ограничивая вал. Это происходит таким образом, что вал может вращаться исключительно в одну из сторон. Ролики, благодаря своим пружинкам, не пускают вращаться в другую сторону.

Как только маховик наберет обороты, он будет способен вращать бендикс. В этом случае ролики расходятся, открывая стопор. Шестерня-механизм возвращается в свою первичную позитуру.

Бендикс часто «зависает» по утрам, в холодное время. Опытные шофера рекомендуют несколько раз прокручивать стартер, тем самым, нагревая бендикс и задействуя его работу.

Неработоспособность

Не стартер, а бендикс не входит в зацепление с маховиком. Вот как нужно понимать проблему. Рассмотрим причины, из-за которых такое может происходить.

  1. Если не происходит стопорения механизма на стартерном валу. Это вызвано часто тем, что со временем ролики с пружинками изнашиваются, не способны более обеспечить надежное зацепление.
  2. Затвердевание смазки является тоже распространенной причиной такой проблемы. Она просто превращается в густой комок, ограничивая перемещение роликово-пружинной системы бендикса. В результате этого зацепления не происходит. Частой причиной затвердевания смазки является попадание грязи или пыли внутрь стартера.
  3. Возможно также, что износились зубья бендикса или венца маховика. В этом случае тоже не будет происходить зацепления. Если проблема в венце, то он просто заменяется на новый. То же самое делается и с бендиксом, который обновляется.

Внимание. В некоторых ситуациях, если причиной неисправности бендикса является загрязнение, помогает тщательная прочистка устройства. С другой стороны, эксперты не рекомендуют эксплуатировать отремонтированный бендикс. Лучше сразу поставить новый.

Полезно будет знать, что некоторые виды стартеров оснащены пластмассовым приводом бендикса. Это означает, что такое изделие легко ломается, и пуск ДВС становится невозможным.

Зубья венца маховика изношенные

Также важно будет отметить, что эксплуатационный срок службы системы пуска зависит от количества произведенных запусков ДВС. Чем их больше, тем меньше остается ресурса у механизма. И чаще всего, проблемы с пуском, т.е., зацеплением стартера и маховика возникают у автотранспорта пассажирского назначения (автобусы, маршрутки, такси).

Если эксплуатировать машину грамотно, соблюдать основные каноны правильного пуска двигателя, особенно в мороз, срок службы устройства можно заметно увеличить. Немаловажное значение тут будет иметь, конечно, перегруз стартера и других элементов системы пуска.

Что делать, если стартер крутит вхолостую и не цепляет маховик

Если стартер крутит вхолостую, а машина не заводится, надо узнать конкретную причину. Обычно это связано с истиранием зубчатки маховика, поломкой вилки, перекосом шестерни бендикса. Нередко отсутствие запуска вызывается низкой компрессией двигателя и электрическими проблемами, возникшими в пусковом устройстве. Ниже о том, что делать в таких случаях.

Крутит и не цепляет — в чем причина?

Самые разные факторы мешают корректной работе стартера.

Например, обычно это устройство вызывает проблему зимой, так как моторное масло густеет, и стартеру не хватает производительности для проворачивания коленвала.

Однако если пускатель прокручивается вхолостую, но не схватывает — выделяют 5 основных причины.

  • зубья маховика — истачиваются и больше не входят в зацепление с бендиксом;
  • вилка — ломается;
  • шестерня стартера — перекашивается, меняет свое положение;
  • электропитание — износ втягивающего реле, втулок или других частей пускателя;
  • компрессия — отсутствует или слишком низкая.

Все это требует более подробного рассмотрения.

Зубья маховика

Маховик со временем изнашивается. Быстрее всего портится венец, который цепляется со стартером. От неправильного обращения с ключом зажигания его зубья стачиваются. Также это происходит по причине постоянных нагрузок.

В таком состоянии шестерня или обгонная муфта стартера вращается вхолостую, не цепляя за маховик.

Зубья маховика можно протестировать и без демонтажа стартера. Вот что надо сделать:

  • поставить третью или четвёртую скорость;
  • толкнуть автомобиль на полметра вперёд — усилиями нескольких человек;
  • попытаться повторно завести мотор.

Если машина заведётся, венец придётся менять. Таким образом, подтверждается износ какого-либо зуба. Возможно и такое, что зубчатка сточилась по всему кругу, но это случается редко.

Износ зубьев венца маховика

Поломка вилки

Вилка стартера — это специальный рычаг, выполненный из пластикового или металлического материала. Участвует в передаче усилия от втягивающего реле к пускателю. Поломка этой детали приводит к невозможности запуска двигателя, так как обгонная муфта не выдвигается.

Частые причины, почему ломается вилка:

  • износ деталей крепления — особенно сложно обстоит дело с пластиковой вилкой, так как сточенные штифты бывает невозможно заварить и приходится заменять элемент целиком;
  • перегрев стартера — из-за заклинивания обгонной муфты или неисправных контактов, пускатель не отключается после запуска двигателя и ломает вилку;
  • передержка ключа зажигания — тот же результат, но деталь уже повреждается из-за человеческого фактора.

Сломанная вилка стартера

Примечательно, что на современных машинах, в которых отлично проведена шумоизоляция, вилки стартеров ломаются чаще. Почему? Дело в том, что водитель просто не замечает запуска двигателя и продолжает поворачивать ключ.

Перекос шестерни

Если стартер крутит, но не зацепляет маховик, возможно, что шестерня бендикса занимает неправильную позицию. Причина — деформация подпирающей пружины. Как правило, такая неисправность приводит к тому, что муфта только краем соприкасается с венцом маховика. Качественного зацепления не происходит, что сопровождается неприятными звуками — лязгом и скрежетом.

Длительное удержание ключа в активном положении ни к чему хорошему не приведёт. Поэтому вращение пускателя нужно останавливать, иначе есть риск поломки различных частей стартера, вплоть до срезки зубьев шестерни.

Ещё одним фактором перекоса шестерни является банальное срабатывание металла или усталость. Деталь постепенно стачивается, реже точно входит в зацепление с венцом, что приводит к увеличению нагрузки. От этого износ возрастает ещё больше. Из-за ударов о поверхность маховика, обгонная муфта теряет изначальное положение.

Перекос шестерни бендикса

Причина в электропитании

Не нужно также исключать неисправность электрической составляющей автомобиля. Неполадка может возникнуть во втягивающем реле. Устанавливается оно на стартере, представляет собой магнит, выполненный из двух катушек.

  1. Одна из обмоток втягивающая — она выдвигает шестерню и замыкает контакты для подачи тока на щётки стартера. Интегрируется с клеммой управления и непосредственно электрическим моторчиком.
  2. Вторая катушка создаёт дополнительное усилие, чтобы обгонная муфта получала надёжное зацепление с маховиком. Она так и называется — удерживающая. Соединяется с выводом управления и корпусом.

Распространёнными неполадками этой детали являются: полное сгорание одной или обеих обмоток, износ пятаков (контактных пластин), разрушение возвратной пружины или якоря, межвитковое замыкание стартера. В любом случае фиксация бендикса не выполняется и вращение на автомобильный двигатель не поступает. Это и становится причиной того, что муфта крутит вхолостую — не входит в зацепление с маховиком. Неисправное реле обычно заменяют, так как обмотки редко подлежат восстановлению.

Прозвонка втягивающей обмотки реле мультиметром

Другая трудность связана с самим пускателем. Часто он подлежит ремонту, легко заменяются его съёмные части — щётки, якорь, статор. Но самое частое, когда машина не запускается, это изношенные втулки.

Втулки — это такие подшипники качения, которые держат якорь с обеих сторон. При их сильном износе ротор начинает люфтить, его положение меняется, в результате чего он залипает. Отсюда и холостая работа стартера.

Вот что происходит конкретно, и довольно часто на современных автомобилях при работе стартера на изношенных втулках:

  • электродвигатель начинает требовать больше напряжения;
  • из-за этого резко понижается ток в бортовой сети автомобиля;
  • вольтаж падает ниже 9, и тогда отключается ЭБУ;
  • система не генерирует искру, пускатель крутит вал, но ДВС не запускается.

Конечно, втулки тоже заменяются. Но ещё лучше, если имеется возможность, целиком заменить стартер — тем более, если он проработал длительное время.

Низкая компрессия

Наконец, если стартер крутит, но не заводит, причиной может стать и двигатель. Это происходит из-за низкой компрессии, что обычно возникает с утра или в холодную погоду. Давление оказывается недостаточным для сжатия топливной смеси, поэтому ДВС не запускается. Кроме того, с сопротивлением вращается коленвал, что тоже усложняет запуск.

Слабая компрессия возникает также по следующим причинам:

  • на цилиндрах присутствуют задиры;
  • наблюдается проблема с поршневыми кольцами;
  • прогорела прокладка блока;
  • треснула ГБЦ;
  • негерметичны клапаны ГРМ.

Примечательно, что в некоторых случаях увеличить компрессию поможет добавка небольшого количества масла. Желательно, чтобы это был синтетический состав.

В некоторых ситуациях используется присадка особого типа (подробнее об этом ниже).

Что делать

Ниже рекомендации о том, что делать при наличии конкретной проблемы. Обычно ремонт таких неисправностей лучше доверить профессионалам на СТО.

1.Зубья маховика. Как правило, результатом всего этого становится демонтаж стартера и тщательный осмотр. После подтверждения догадки, часто заменяется не только венец, но и сам бендикс.

2.Вилка. Обычно в автосервисе удостоверяются в поломке, тестируя автомобиль, и только потом приступают к снятию стартера. Демонтажу следует разборка узла и переборка всех комплектующих. Исправные детали подготавливаются к обратной установке, изношенные — заменяются. После установки вилки пусковое устройство подвергается контрольной проверке на стенде, а затем — на автомобиле.

3.Шестерня. Перекос ремонтируется. Опять же, стартер демонтируется и разбирается. После подачи напряжения с АКБ на выводы пускателя, тестируется ход шестерни. Она должна выдвигаться на 0,3-1,5 мм. Отрегулировать деталь удаётся с помощью проставочных шайб, подкладываемых под крепление втягивающего реле. Виновником перекоса может стать якорь, а вернее — его подшипники. Поэтому надо тщательно проверить и состояние втулок.

4.Электропитание. Любая неисправность, связанная с электричеством, требует немедленного восстановления. Иначе может произойти замыкание и повреждение всего устройства. Обязательно надо проверить также прилегание щёток к коллектору, состояние втягивающего реле и коллектор якоря. Замене подлежат дополнительно втулки, если износ деталей подтверждается после осмотра.

5.Компрессия. Этим термином называется давление, создаваемое в верхней точке цилиндра в момент сжатия. Низкий показатель или отсутствие этой величины указывает о какой-то проблеме. Возможно, что потребуется капитальный ремонт. Однако порой удаётся обойтись малой кровью, используя специальные присадки. Например, можно залить немного синтетического масла. Оно уменьшит трение, обеспечит хороший пуск на холодный мотор.

Процедура замены бендикса зависит от типа стартера. Бывают механизмы с так называемым «клювом» (более распространены) и без него. В первом случае передняя часть вала сделана в едином корпусе. Во втором — она установлена в картере.

Сложность при установке бендикса обычно вызывает вставка опорного подшипника качения. Она несимметрична, снабжена особой фаской широкого типа, облегчающей установку. При неправильном снятии подложка легко деформируется, поэтому перед сборкой её нужно выпрямить. Осаживать деталь надо строго без перекоса.

Таким образом, когда стартер не цепляет маховик, нужно найти причину неисправности. Если самостоятельно завести двигатель не получается, лучше вызвать эвакуатор и отвезти машину в автосервис.

Стартер крутит в холостую и не цепляет, что делать?

Часто бывает, особенно на отечественных автомобилях, что стартер крутит в холостую, не цепляет маховик, при этом, ясное дело, машина не заводится. Особенно неприятно, когда еще вчера все с машиной было хорошо, а с утра надо куда-то ехать, а случилась такая ситуация со стартером.

Есть несколько причин, почему стартер крутит, но не схватывает, поэтому если эти причины устранить, то стартер будет хорошо заводить автомобиль. Но для начала разберемся в том, как устроен стартер и что в нем может случиться, что он перестает схватывать.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина.

Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием силы трения ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину втягивающего реле и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.



Обгонная муфта – вот настоящее название. А еще ее зовут муфтой – трещоткой или храповиком

Как бы то ни было, для того, чтобы понять характер неисправности, повреждения в этом механизме, когда проскакивает бендикс (то есть стартер крутится вхолостую, буксует и проскальзывает, не зацепляя двигатель), нужно понять функцию и принцип, по которому данный механизм работает. На самом деле все очень просто. Он служит своего рода муфтой, работающей только в одном направлении, заклинивающей, если осуществляется попытка прокрутить ее в другом направлении. Причем муфтой, которая должна выходить из зацепления именно в тот момент, когда мотор завелся. Именно тогда она возвращается на свое место. Ведь скорость вращения вала автомобильного мотора намного превышает максимальную скорость вращения электродвигателя, призванного исполнять роль стартера.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Читать еще:  Покраска литых дисков своими руками

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис. » alt=»»>

Каждый опытный автолюбитель знает, для чего в автомобиле используется стартер и какие функции выполняет этот узел. Стартерное устройство является одним из основных компонентов системы зажигания, именно благодаря ему осуществляется запуск двигателя. Этот механизм состоит из нескольких элементов, одним из которых является бендикс стартера. Каков его принцип работы, как распознать неисправность и как отремонтировать механизм своими руками — ответы на эти вопросы вы найдете ниже.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково. Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Порой транспортное средство не хочет заводиться. И, что самое ужасное, очень часто случается это в самый неподходящий и неудобный момент. Такая ситуация знакома очень многим автомобилистам. Конечно, приходиться что-то с этим делать. И, если автомобильная электросеть в полном порядке, а заряжен, значит проблема может крыться в стартере, а именно в его периферийных устройствах. Вполне вероятно, что неисправно тяговое (втягивающее) реле стартера. Здесь не обойтись без ремонта, так что придётся к нему подготовиться. Ведь подготовленному человеку будет намного легче преодолеть любые трудности, в том числе и отремонтировать втягивающее реле стартера.

Как проверить втягивающее реле стартера?

Стартер, по своей сути, очень прост в своём устройстве. И, если есть инструкция к этому автомобильному компоненту, то разобраться с его ремонтом способен даже самый неопытный автомобилист. Важно помнить, что самое сложное – это демонтировать , а потом смонтировать его обратно. Другие работы выполняются на раз-два. Но перед тем как приступать к ремонту стартера, необходимо разобраться, в чём же кроется поломка и какое место потребуется отремонтировать. Первое, что нужно сделать – это проверить заряд аккумуляторной батареи, так как проблемы могут возникнуть и из-за неё. Если же вы поменяли аккумулятор и это не дало никаких результатов, то придётся провести ремонт стартера.

Вероятно, что неисправен замок зажигания или реле включения стартера, находящееся под автомобильным капотом на брызговике. Определить их неисправность можно по характерным звукам. Если стартер не издаёт абсолютно никаких звуков, значит, скорее всего, замок зажигания и реле включения стартера в порядке, а причины неисправностей кроются в совершенно другом месте. Для начала разберёмся с принципом работы стартера.

Итак, стартер, как и его втягивающее реле, работает, опираясь на принципы электромагнетизма. Когда на обмотки поступает напряжение, притягивает к себе якорь. Этот якорь двигает шестерню бендикса до того момента, пока она не зацепиться со шлицами на венце от маховика. Параллельно с этим происходит замыкание контактов, сквозь которые передаётся напряжения на обмотку стартера. После того, как все контакты замкнулись, обмотка втягивающего реле перестаёт получать питание, хотя якорь продолжит удерживаться внутри благодаря созданному магнитному полю. Когда двигатель запускается, якорь втягивается на место при помощи возвратной пружины, а бендикс расцепляется.

Все описанные процессы полностью взаимозависимы и происходят почти одновременно. Если нарушиться хотя бы одно соединение, то автомобиль завести не получиться. А значит – придётся искать поломку и пытаться всеми силами её устранить. Часто поломки стартера обусловлены поломками его втягивающего реле.

Самые распространённые причины поломок втягивающего реле автомобильного стартера:

Стартер не достает до маховика

Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.

Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.

Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.

Причины возникновения неполадок

Проявиться неисправность может в результате поломок следующих узлов:

  • Бендикса (обгонной муфты).
  • Втягивающего реле.
  • Ведомой и ведущей шестерни

Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.

Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.

Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.

Ремонт стартера

Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.

Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.

Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:

  • Замена шестерни.
  • Замена бендикса.

В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.

Ремонт маховика

Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).

В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:

  1. Демонтируется карданный вал вместе с промежуточными опорами.
  2. Снимается стартер.
  3. Производится снятие коробки передач.
  4. Демонтируется сцепление.
  5. Снимается маховик.

После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.

Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.

Данная операция производится в такой последовательности:

  • Аккуратно сбить венец с маховика.
  • Нагреть деталь.
  • Установить венец на маховик обратной стороной.

Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.

Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.

Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.

Ремонт втягивающего реле

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.

Если стартер жужжит, но не крутит двигатель, то такой признак указывает на неисправность удерживающей обмотки. Определить неисправность бывает проблематично по причине межвиткового замыкания, которое возникает в момент включения стартёра.

Если снять деталь и проверить мультиметром, то может оказаться, что вторичная обмотка будет в полном порядке.

Чтобы исключить эту проблему при ремонте стартера, рекомендуется заменить втягивающее реле на исправную деталь.

Заключение

От проблемы с невозможностью запустить двигатель с помощью электрического устройства никто не застрахован, но неприятность редко возникает неожиданно. Задолго до появления серьёзных неисправностей о возможном отклонении в нормальной работе устройства можно судить по шумной работе, особенно в момент включения.

Различные металлические призвуки также являются предшественниками поломок. Поэтому при первых симптомах следует провести полную диагностику деталей участвующих в запуске двигателя автомобиля.

Если вы владелец автомобиля, тогда вам интересно будет узнать, почему стартер крутит, но не зацепляет маховик. Такая проблема, к сожалению, не такая уж редкая, особенно для машин в «возрасте». Если много лет назад о стартере водители даже не слышали, так как пуск мотора производился рукояткой, то сегодня этот прибор является обязательным узлом любого двигателя. Теперь не нужно выходить из машины, чтобы завести двигатель, достаточно вставить ключ зажигания в замок, чтобы включить этот прибор, или воспользоваться специальной кнопкой.

Почему стартер крутит, но не зацепляет маховик, мы расскажем для всех желающих, так как принцип работы этого узла одинаков для всех подобных устройств, независимо от модели автомобиля или производителя. Среди многих болезней этого устройства, сегодня выделим и рассмотрим более подробно одну, это проблемы обгонной муфты, или как её ещё называют водители, бендикса. В таком случае само устройство пуска проблем не имеет, а подводит именно муфта.

Содержание

Зачем нужен бендикс?

Этот узел представляет собой своеобразную шестерню, которая передаёт вращение якоря на маховик мотора, чтобы осуществить его пуск. Обязательным условием правильной работы этого устройства является отвод этой шестерни из зоны зацепления после успешного пуска мотора. Если быть более точным, то это не только шестерня, это механизм, у которого также иногда бывают неисправности.
Большинству водителей известно, что стартер представляет собой электродвигатель постоянного тока, иногда у него бывает большая мощность, чтобы обеспечить пуск моторов с большим рабочим объёмом.

Принцип работы этого прибора состоит в том, что перед началом вращения якоря, специальное устройство, называемое втягивающим реле, вводит бендикс в зацепление с венцом маховика, а потом подаётся ток на обмотки стартера и он начинает вращать коленчатый вал мотора.

Подробнее про него читайте здесь.

Вращение вала силового агрегата приводит к сжатию топливной смеси и воспламенению её в нужный момент, после этого двигатель начинает работать самостоятельно. В этот момент обороты маховика начинают превышать обороты вала якоря, и в работу вступает обгонная муфта. Водитель отключает питание силовых обмоток, якорь прекращает вращение, а втягивающее реле выводит бендикс из зацепления с маховиком.

Немного о принципе работы обгонной муфты

В определённый момент этот узел должен выдвинуться вперёд, войти в зацепление и застопориться на валу якоря. Возникает вопрос о том, каким образом это возможно сделать. Этот узел условно можно разделить на две части, верхнюю и нижнюю. Нижняя часть представляет собой полый вал с двумя разными диаметрами. Меньшая часть имеет шлицы, которые передают вращение вала стартера, в большем диаметре располагается обойма с роликами.

В обычном положении между роликами и нижним цилиндром нет взаимодействия, оно появляется только после начала вращения. В этот момент они сдвигаются к центру и стопорят вал, причём таким образом, что он может вращаться только в одну сторону. Этому будут препятствовать ролики, которые прижимаются пружинами. После набора оборотов маховика мотора, он начинает вращать обгонную муфту, ролики начинают расходиться, освобождая шестерню и вал от стопорения. Втягивающее реле возвращает бендикс в исходное положение.

Несколько слов о неисправностях

В тех случаях, когда явно слышно вращение стартера, а коленчатый вал стоит на месте, неисправность искать следует, прежде всего, в обгонной муфте этого изделия. Это возможно в том случае, когда не происходит стопорение шестерни на валу якоря. После длительной эксплуатации происходит естественный износ роликов и прижимных пружин, которые не могут обеспечить надёжную фиксацию зацепления.

Также довольно часто причиной такого явления может стать превращение смазки, которая заложена в это устройство, в густой комок, он потом препятствует свободному перемещению роликов и пружин для производства фиксации на валу стартера. Появлению такой проблемы способствует попадание пыли в этот узел и перемешивание её со смазкой. Нельзя, также исключить возможность повреждения зубьев шестерни обгонной муфты или венца маховика. По разным причинам такое иногда случается.

В таких случаях придётся заменить бендикс или переустановить венец маховика. Выполнить переустановку в домашних условиях проблематично, так как нужен пресс для выполнения этой операции. Некоторые модели стартеров имеют привод обгонной муфты, изготовленный из пластмассы. Бывают случаи, когда он ломается, после этого пуск двигателя становится невозможным. К сожалению, производители выпускают такие муфты в большинстве случаев не разборными узлами, поэтому их приходится менять целиком.

Читать еще:  Отличия климат контроля и кондиционера в автомобиле

Срок службы устройства пуска и его узлов во многом зависит от числа произведённых пусков силового агрегата. Подмечено специалистами, что быстрее всего наступают такие проблемы у автомобилей, которые занимаются пассажирскими перевозками. Мы постарались обратить внимание на тот факт, почему стартер крутит, но не зацепляет маховик. Некоторые проблемы при правильной эксплуатации можно избежать, поэтому соблюдайте правила пуска мотора, не перегружайте стартер и его узлы, и он будет длительный период исправно служить.

Сайт любителей марок авто Mitsubishi RVR, Chariot, Grandis, Airtrek

  • Список форумовТехническое обслуживание RVR
  • Изменить размер шрифта
  • Для печати
  • Мобильный вид
  • Чат
  • FAQ
  • Регистрация
  • Вход

Стартер крутит в холостую и не зацепляет маховик, стартер крутит но не схватывает

Каждый автолюбитель когда-нибудь сталкивался сам или слышал о такой ситуации от друзей или знакомых. Речь идет о таком случае, когда стартер крутит в холостую или как говорят еще проскальзывает или проскакивает, не цепляет маховик. Эту тему очень любят обсуждать на автомобильных форумах, но мы вернемся к ней снова, потому что не всегда там написана верная информация, чаще догадки некоторых автолюбителей и советы, следуя которым, некоторые автовладельцы покупают и меняют не ту деталь в которой кроется проблема. Такая неисправность может быть постоянной, а может проявляться периодически, но как правило быстро прогрессирует и становится постоянной.

Когда появляются выше описанные симптомы, и стартер не схватывает двигатель, не надо дожидаться такого момента пока эта неисправность станет постоянной, а то дойдет до того что придется заводить автомобиль с «толкача» или вызывать эвакуатор. Что бы разобраться почему происходит такое со стартером, надо вспомнить его конструкцию, его устройство. Многие сходу сказали бы «Тут все понятно, проблема со втягивающим реле», а оказывается нет, дело не в нём. Если бы не срабатывало втягивающее — то стартер бы вообще не запустился, так как через пятаки реле не передался бы ток на сам моторчик стартера.

Если рассуждать логически, так как нет зацепления стартера с двигателем, то скорее всего неисправность в какой-то вращающейся детали. В стартере есть несколько вращающихся элементов – это якорь, планетарный редуктор, бендикс или обгонная муфта. Вот тут-то где то проблема и кроется. Очень редко, но бывает такая поломка как износ шлицов якоря, это может давать такие симптомы проскальзывания, но повторюсь бывает крайне редко. Чаще встречается дефект планетарного механизма (редуктора стартера), на пластиковой или металлической планетарке съедены зубчики и появляется эффект проскальзывания моторчика стартера относительно бендикса или обгонной муфты. И наконец самая частая поломка в стартерах — это износ механизма внутри самого бендикса или обгонной муфты. Как правило изнашиваются ролики или пружинки. В некоторых случаях возможен ремонт бендикса, с заменой этих элементов, но чаще и проще поставить новый бендикс.

На нашем складе есть бендиксы практически на все виды импортных автомобилей и техники. Замена производится быстро и профессионально, гарантия на заменённые детали – 1 год. Если вы столкнулись с такой неприятной ситуацией, если стартер начал некоррекно работать, не надо отчаиваться, наши специалисты с удовольствием помогут Вам разобраться с этой проблемой. Позвоните по нашим телефонам, напишите в чате, мастер проконсультирует Вас, подскажет более быстрый и более выгодный способ решения проблемы. В наших мастерских мы можем оперативно снять с автомобиля и отремонтировать стартер, бендиксы есть в наличии практически на все виды транспорта. После ремонта стартеры проверяются на специализированном стенде и устанавливаются обратно на автомобиль.

Почему стартер крутит, но не зацепляет маховик? бывает и такое

А если стартёр принял следующий вид:http://ifd.chat.ru/IMG0067As.JPG
Надо ли менять что-нибудь кроме стартёра?

Можно стартёр и не менять.Я себе только сломаную часть поменял.Причём нашёл на помойке.На стоянке.Кто-то выкинул сгоревший стартёр.

вариантов несколько (проверить каждый — элементарно):
1. «поросёнок» (колпак) как на фотке — не заводилось бы вообще или со страшным скрежетом
2. втягивающее реле — контакты подгорают — стартер не включается и приходится несколько раз стЧёлкать ключём (если недавно менял — мог неправильно отрегулировать и стартер включается рано не входя в зацепление с венцом маховика)
3. бендекс — на Волге — неубиваемый! проверено на себе. К томуже если он не разбирался — проскальзывание шестерни исключено!
4. венец маховика — виден в окно кожуха сцепления со стороны вакуумного усилителя тормозов (фонариком подсвети) — прокручиваешь колено на нейтралке (можно за шкив) и смотришь на венчик — отсутствие (паршивое состояние) зубьев — однозначно — замена. если смотреть влом — при неудачной заводке — ставишь на 4 — 5 передачу, чуть толкаешь машинку (для проворота колена с маховиком до «живых» зубьев) и заводишься)))

последнее чаще всего — следствие включения стартера при заведённом моторе — так что для начала — проанализируй свои обычные действия и проблема решится легче)))))))))))

А на вольво у меня была другая причина плохого срабатывания: вылетела ось рычага от втягивающего к бендиксу в результате чего последний втягивался только из-за спец нарезок на якоре!

. spiteful:чисто — по инерции. бывает и такое))))))))

Подскажите! Вообщем начал прокручиваться бендикс, поменял вроде всё стало норм а через 2 недели опять начались приколы заводится из десяти девять раз (примерно), вообщем при попытке завестись слышен страшный скрипучий звук (аж страшно становится и люди рядом пугаются) при следующей попытке заводится с пол оборота, что за прикол?

Стартер проскакивает при заводке

Устройство стартера

Данный элемент в автомобиле необходим для запуска двигателя. Основные механизмы в нем: электрический мотор постоянного тока, обгонная муфта или бендикс, втягивающее реле.

Работает устройство следующим образом. От аккумуляторной батареи при повороте ключа зажигания на стартер подается напряжение. На управляющий контакт втягивающего реле подается 12 вольт, затем внутри него срабатывает электромагнит и выдвигается шестеренка. Последняя должна входить в зацепление с зубчатым венцом на маховике.

В это же время внутри втягивающего реле замыкаются силовые контакты и напряжение подается на электромотор стартера. В результате вращается якорь стартера, а с ним и шестеренка обгонной муфты. Соответственно, вместе с шестерней вращается и маховик. От вращения маховика и коленчатого вала поршень приводится в движение и двигатель запускается.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других).

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Если при запуске двигателя слышно, как стартер вращается, а двигатель не цепляет, то проблемы могут быть локализованы во втягивающем реле. Оно установлено на корпусе стартера и имеет клеммы для подключения плюсового провода от АКБ и управляющего контакта замка зажигания. Втягивающее реле – это катушка с двумя обмотками. Первая обмотка здесь втягивающая, вторая – удерживающая.

Функции у этих двух обмоток разные. Усилие тоже различается. Втягивающая обмотка реле необходима, чтобы выдвинуть бендикс, замкнуть контакты для подачи напряжения на щетки электромотора. В свою очередь, удерживающая обмотка создает достаточное усилие, чтобы бендикс мог получить надежное зацепление с венцом маховика. Если стартер просто крутит в холостую, то втягивающая обмотка работает отлично. Нужно искать неисправность в другом.

Если имеется межвитковое замыкание в удерживающей обмотке втягивающего реле, то фиксация бендикса в положении зацепления с венцом не выполняется, и шестерня отбрасывается назад. Вращательный момент не передается на двигатель, и он не запускается – стартер ВАЗ крутит в холостую.

Ремонт подразумевает восстановление или замену втягивающего реле полностью. Также отличное решение – это замена стартера полностью на оригинальное устройство. Но это выход не для всех, поэтому специалисты могут посоветовать отремонтировать узел – разбирать втягивающее, дефектовать, менять или восстанавливать изношенные детали.

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей. Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Самые распространенные поломки

Если подбить статистику по неисправностям стартера, то можно выделить следующие проблемы. Это слабо затянутые наконечники или окисленные клеммы АКБ. Также случаются замыкания в обмотках втягивающего реле или замыкание обмотки реле на массу. В цепи питания стартера могут быть обрывы. Нередко стартер крутит вхолостую по причине неисправностей втягивающего реле. Могут быть изношены щетки внутри стартера, бывают подгоревшие контактные пятаки внутри втягивающего реле.

Крутит и не цепляет

Неисправность популярна, особенно на отечественном авто. Ситуация указывает на то, что случилось замыкание электрической цепи и ток подается на щетки якоря стартера. Электромотор находится в полностью исправном состоянии. Но не срабатывает удерживающая обмотка втягивающего реле, а перемещение бендикса отсутствует. Среди причин можно выделить как неисправности механического, так и электрического характера.

Можно выделить и другую ситуацию – стартер вращается, цепляет маховик, раскручивает двигатель. А мотор не хочет запускаться. Давайте посмотрим, почему стартер крутит в холостую. Причиной может быть как сам стартер, так и другие элементы автомобиля.

Механическая проблема

Стартер крутит вхолостую, если бендикс не входит в зацепление с зубьями маховика. Усилие от реле при втягивании передается на обгонную муфту через специальный пластиковый элемент. Если имеется высокое сопротивление движению бендикса по валу якоря, то пластиковая деталь ломается. Обгонная муфта не может выйти в рабочее положение, при этом стартер вращается, так как произошло замыкание контактов втягивающего реле.

Косвенная причина, из-за которой может ломаться пластиковая тяга внутри стартера, – изношенные зубья на вале якоря стартера. Также могут быть изношены зубья с обратной стороны бендикса. Чтобы решить проблему, специалисты советуют заменить пластиковый рычаг или бендикс полностью.

Еще одна механическая причина холостой работы стартера – это износ и разрушение зубьев на венце маховика. Шестерная бендикса просто прокручивается и не может зацепиться. В результате бендикс стартера крутит в холостую. Ремонтники рекомендуют в этом случае снять стартер с двигателя и внимательно осмотреть зубья на маховике, а также на шестерне. Возможно, что менять придется и венец маховика, и бендикс.

Втулки

Якорь вращается на двух втулках. Они выполняют роль подшипника скольжения. Если втулки сильно изношены, то из-за люфта может меняться положение ротора. Он залипает. Отсюда и работа вхолостую.

При работе стартера на изношенных втулках увеличивается ток, нужный для нормальной работы стартера. Это ведет к резкому понижению напряжения в бортовой сети автомобиля. Если оно упадет ниже 9 вольт, то ЭБУ отключится, система не сможет подать искру. Стартер крутит коленчатый вал, но в результате мотор не может запуститься. Ситуация с отсутствующей искрой по причине отключения ЭБУ особенно актуальна для современных автомобилей.

Данная неисправность часто наблюдается в мороз. Но не всегда виноват стартер. Такое поведение может провоцировать вязкое масло, севшая АКБ. Стартер может быть новым, но запустить двигатель не получается. В этом случае специалисты советуют зарядить АКБ, и проблема решится сама собой.

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
