Доработка вентиляции картера. Улучшения с пользой

Скачать PDF

Стоит отметить тот факт, что доработка вентиляции картера, позволяет решить некоторые проблемы с излишним выделением масляного конденсата и прочих неполадок функциональности рассматриваемого узла. Причин скапливания масла на стенках впускной системы силового агрегата, может быть несколько. Основные способствующие факторы с вязаны с отсутствием гидравлического забора, направленного на беспрепятственное стекание масла в полость цилиндров по схеме, обратной поступлению.

Кроме того, на появление представленной неисправности, влияет малое количество поточных поворотов, что не дает возможности набрать необходимой скорости выделяемым газам. Крупные частицы продукта конструкция в состоянии отфильтровать, но, мелкие составляющие игнорируются, по причине недоработок базовой основы.

Содержание

Первый вариант
Второй способ модернизации вентиляции картера
Альтернативные варианты

Первый вариант

Доработка вентиляции картера может быть произведена несколькими способами. Например, на М50 можно поставить блок маслоотделителя от модели М52. Однако. Данная манипуляция не решает проблемы наличия емкости для слива жидкости, внешней эстетики и необходимости размещения гидрозатвора.

Одним из актуальных решений рассматриваемой проблемы, станет установка фильтра категории НЕРА, которые содержат проволочные и нитяные компоненты, дающие возможность отрегулировать максимально точно количество выделяемых газов. Внутренность маслоотделителя наполняется медными проволочными мочалками. В стандартном исполнении, набивка должна немного выступать за основу крышки. Тщательно протирается гофрированный подвод и дроссельный узел. После выполнения манипуляций, элемент проверяется механической продувкой на предмет изменения пропуска воздуха.

Как показывает практика, эксплуатация автомобиля с улучшенной системой вентиляции картера, не дает повода волноваться об излишнем маслоотделении. Выполненная доработка по принципу «НЕРА», после пробега в 15 тысяч километров, показывает, что в системе исчезло появление масляных пятен, а гофра остается абсолютно сухой. Дроссельный блок также радует чистотой. Примеси оседают на проволочной набивке, которые по законам физики, двигаются в сторону крышки маслоотделителя. Наполнитель периодически требует прочищать выполнением несложной процедуры снятия крышки и промывки ее бензином.

Второй способ модернизации вентиляции картера

Смысл следующего состоит в переносе малого вентиляционного контура из дроссельной части на ресивер, что способствует снижению перепадов при переключении режимов. Для выполнения этой конструкции, потребуется произвести следующие манипуляции:

Отсоединяется тонкий шланг картерной вентиляции от дросселя;
Свободный конец подключается к свободному впускному штуцеру на ресивере, с предварительным демонтажем заглушки;

Альтернативные варианты

Следующая версия доработки заключается в монтаже шланга с малым диаметром в цепь вентиляции картера ЭПК клапана модели «Каскад». В режиме холостого хода, следует открыть клапан для стандартного вывода отработанных газов. Учитывая тот факт, что при установлении рассматриваемой системы, прекращается подача вредных примесей через дроссельную заслонку, по причине размыкания цепи. Это весьма актуально, в случае перехода режима работы мотора от холостого хода к малым нагрузкам, когда обеднение топливовоздушной смеси категорически недопустимо. Вентиляция производится через всю магистраль, включая карбюраторный узел.

После дальнейшей смены дюрита на шланг от вакуумного устройства опережения зажигания, резонно увеличить диаметр основного жиклера первой камеры сгорания или просто снизить входной поток топлива к показателю в 4,5 мм. Рассматриваемая схема прошла испытания на модели отечественного ВАЗ 2101. При этом стали заметны следующие позитивные моменты:

Исчез провал педали при разгоне;
Работа движка стала плавной;
Отсутствуют прерывчатые колебания на малом газу.

Используя рекомендации специалистов и народных умельцев, самостоятельно доступно исправить ряд неисправностей и недочетов личного транспортного средства. Доработка вентиляции картера уместна в некоторых комплектация машин, независимо от года выпуска и страны производителя. Наиболее актуальна эта проблема для отечественных автомобилей с карбюраторным типом двигателя.

Картерные газы – делаем модернизацию

Всё что то неправильное в этих экологических примочках. Они всегда ухудшают качество смеси, понижают мощность, ускоряют старение масла, уменьшают ресурс двигателя и т. д. Вот решил избавится от последней примочки, от вентиляции картерных газов. Вентиляция будет, но не в двигатель.

Двигатель как и мы нуждается в чистом воздухе, и чем чище воздух тем мы дольше сохраняем здоровье, так же и с двигателем. Городить колхоз о выведение газов в выхлоп затратно и возникают новые проблемы. Нужно просто их отправить в атмосферу через фильтр картеных газов.

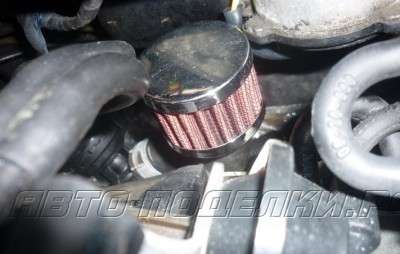

Фильтр картерных газов.
Сначала модернизировал сапун, отрезал лишние штуцера а отверстия заглушил эпокселином. Во вторую трубочку от маслоотделителя заглушил ввернув туда болтик. Будь сапун новый так глумится над ним бы не стал, на нём уже был сломан один штуцер.

Переделанный сапун.
Трубку похожую на рогатку срезал. Да резать было жалко но её недолго восстановить в место разрезов вставить проставку из пластиковой трубки.

Фильтр был налажен на остаток трубки.

И вот как это смотрится со стороны .
Двигатель прекрасно заводится и работает. Из этого фильтра выходит лёгкий дымок, даже не дымок а пар.

В салон запах не попадает. Хочу сказать что сапун устроин так, что в картере разрежение не должно быть, вернее быть но очень не значительное только чтоб подхватывать пар. И то, что я вентиляцию вывел в атмосферу для него это ничем не скажется. Вот собственно и всё.

Автор; Максим Батурин г.Мурманск

1 Комментарий

кгазы 1-смазка верх. поршневые кольца и цилиндр при продувке-потеряешь компрессию при сухом трении.2 выработка и поломка врхнего поршневого кольца-факт потвержден не один раз.3 ц-аш -уменьшениее озонового слоя и рак легких-пассажиров то-же. движок раком не заболеет.4 на больших оборотах выдавит сальники к-вала-всасывание уменьшает давление картерных газов-твой филтр этого не может.5. гибдд снимут с эксплуатации авто как не отвечающее экологии с приличным штрафом-кто ты после этого? ум через край?

Оставить комментарий Отменить ответ

Делаем реле поворотов под светодиоды
Простой фильтр от помех
Простые “американские поворотники” своими руками
Цифровой вольтметр 0-30 Вольт на базе Ардуино
Установка датчика t* внешнего воздуха (ДТВВ)
Чтобы магнитола не выкл. при запуске двигателя.
Делаем подиум и кнопку Start Engine своими руками
Способ доработки иммобилайзера для авто ВАЗ 2110

Доработка малого контура вентиляции картерных газов ВАЗ 2110, 2111, 2112

Недавно рассматривая фотку 127 мотора, заметил один интересный момент. На дроссельной заслонке отсутствует штуцер под шланг малой вентиляции, а сам шланг подключен на прямую в ресивер.

Коричневым помечен шланг МВ

Решил изучить вопрос подробней, и как оказалось схожим образом выполнена вентиляция и на 8 клапанном гранта моторе.

Буквально по первой ссылке наткнулся на форум где эта тема уже давно обсосана, причем ещё до появления новых моторов с подобной схемой. www.autolada.ru/viewtopic.php?t=239559&start=575

Перенос малого контура вентиляции из дросселя в ресивер своего рода доработка, направленная на уменьшение рывков на переходных режимах.
Суть доработки заключается в следующем: отсоединяете тонкий шланг вентиляции картера от дроссельного узла и втыкаете его в свободный штуцер на впускном ресивере (тот что закрыт заглушкой). Освободившийся штуцер на ДУ закрываете заглушкой. Тем самым вы увеличиваете поток воздуха, в обход дроссельной заслонки и резкое её захлопывание не отзовётся рывком движка. Заодно увеличивается вентиляция картера — недогоревшие продукты, прорывающиеся в картер сквозь поршневые кольца отлично подготовлены для горения и создают дополнительную тягу на низах (особенно заметно на 16вэ).

Когда то, я слышал про подобную доработку, но суть её была немного в другом, там путем рассверливания жиклера МВ в дросселе — также увеличивали поток воздух в обход ДЗ.
Тогда мне было лениво сверлить дроссель, а вот перекинуть шланг дело не хитрое, и я решил попробовать.

Старый шланг оказался коротковат, да и задубел он конкретно, пришлось купить пол метра шланга за 60р. Вся процедура занимает не больше пяти минут, но делать всё лучше на холодной машине.

Направляем шланг МВ в рессивер

Глушим штуцер ДУ

После переделки расход воздуха на хх и шаг рхх остались неизменными.

Выводы:
Ещё одна доработка на ПП ВАЗы из разряда обязательных и очень полезных. Тяга на низах заметно возросла, и это точно не самовнушение. Я даже, перекидывал шланг пару раз для того что бы убедится, что эффект есть. Мотор стал эластичнее, особенно это заметно на самых низах, где раньше был ощутимый провал. Так же с помощью такой схемы МВ, мы сглаживаем переходный процесс «холостой ход/разгон» тем что немного воздуха идёт в обход ДЗ и РХХ. Таким образом РХХ влияет на кол-во воздуха более плавно.

Ещё один немаловажный плюс в том, что дроссельный узел останется чистым, внезапно не забьется, и давлением не выдавит заглушки ГБЦ, как уже было однажды.

Ещё одним плюсом этой доработки, является снижение избыточного давление в двигателе, вплоть до разряжения. Часто бывает, что мотор потеет, сопливит из-под какого ни будь датчика или сальника. Говорят, после этой доработки, со временем, высыхают все масленые потеки.

Из возможных минусов, на высоких оборотах, при торможении двигателем, когда дроссель закрыт и работает только малая вентиляция, масло в ресивер будет попадать больше, но я не вижу в этом особого криминала.

Если к подобной конструкции пришел Автоваз на новых моторах, то думаю доработки имеет смысл.

Кстати, если у кого ни будь есть под рукой ресивер нового образца с подобной схемой, интересно было бы узнать, есть ли калибровочное отверстие (жиклер, клапан, или что то подобное) в МВ как в ДУ при старой схеме, или просто штуцер как в этой доработке?

Ребята с форума предположили два варианта объяснения приходу на низах. Оба варианта основаны на разных точках зрения, касательно горючести картерных газов. (далее копипаст с форума autolada.ru)

Первый вариант
На самом деле прихода нет, есть уход низов в штатной схеме. То, что мы наблюдаем, есть устранение этого ухода и восстановление нормальной работы двигателя.
1. Картерные газы не горючи. Желающие убедиться — глушим МВ, даем двигателю поработать, отсоединяем с гофры шланг БВ и подносим зажигалку. Картерные газы — перегретая смесь оксидов углерода разных степеней с другими продуктами горения, насыщенная масляным туманом и слегка сдобренная парами бензина. Фактически это есть негорючее гумно, балласт, с присутствием которого на впуске мы вынуждены мириться из экологических соображений.
2. Почему со штатной схемой вентиляции наблюдается уход низов? Штатная схема ни разу не справляется, в результате в картере постоянно накапливается нехилый запас этого гумна. На открытом дросселе давление в картере резко растет и концентрированное нагретое гумно по каналу БВ устремляется в гофру. Двигатель мгновенно затыкается порцией собственных экскрементов с пониженным содержанием кислорода и высокой температурой, в итоге имеем то, что имеем.

3. Постоянная интенсивная продувка снижает концентрацию и температуру картерных газов. На открытом дросселе состав смеси меняется меньше, что субъективно воспринимается нами, как прибавка низов.

4. Откуда в гофре масло? Со штатной схемой концентрированные горячие картерные газы периодически впрыскиваются в холодную гофру. На ее стенках образуется банальный конденсат, продуть который потоком воздуха нереально.

Картерные газы и в стоке идут в ресивер, а далее сжигаются.
Но жиклёр МВ в ДУ мал и рассчитан конструкторами на начало эксплуатации двигателя. С износом двигателя картерных газов становится больше, МВ не справляется, и они лезут в гофру (в преддроссельное пространство), как следствие — там масло, а это неблагоприятно влияет на ДМРВ.
Увеличивая МВ мы всего лишь приводим в норму потоки картерных газов.

Второй вариант
Картерные газы — это отличное топливо! Это та топливно-воздушная смесь, которая не догорела и прорвалась сквозь поршневые кольца. При этом она подогрета и углеводороды в ней в газообразном состоянии (бензин не просто распылён, а испарён) и частично разложены химически на более простые компоненты, которые лучше горят.
Добавляя картерные газы к основной топливовоздушной смеси мы только улучшаем её качества. Это особенно заметно при переходных процессах на малом газу, когда вентиляция камер сгорания недостаточна.
Единственное НО — следует позаботиться о маслоуловителе т.к. штатный в крышке ГБЦ не очень справляется.

Уже полгода катаюсь c такой переделкой, никаких проблем. Выявил ещё один приятный плюс, до доработки, после отжигов, было немного масла во впускной гофре, теперь чистота. Масляные пары теперь успевают улететь по малому контуру и в большом их теперь гораздо меньше, а значит и в гофре будет чище.

Установка впускного коллектора Stinger 4-2-1 на ВАЗ 2110, 2111, 2112

Хочу рассказать, как я наконец то установил паук 4-2-1 от Стингер. Особенностью установки, в моем случае, является

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Установка клапана PCV на Гранту:

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Доработка малого круга вентиляции картерных газов на 8-клапаннике

Не так давно на одном сайте наткнулся на одну интересную статейку. Суть которой в том, чтобы изменить путь картерных газов по малой вентиляции картера.

АвтоВАЗ всегда пускал малую вентиляцию картерных газов в дроссельный узел, как на 8-ми, так и 16-клапанных двигателях. Но, с моментом выпуска Лада Гранта и появлением 126-го мотора, круг малой вентиляции изменился, теперь он входит не в дроссель, а прямо в ресивер. И это более правильно.

Ведь увеличивая количество воздуха за дроссельной заслонкой можно уменьшить рывки на переходных режимах. Грубо говоря, сделать двигатель эластичнее.

Плюсы этой модернизации должны быть такие:
• Увеличивается тяга на низких оборотах;
• Пропадает рывок двигателя при резком закрытии дросселя;
• Более чистый дроссельный узел;
• Снижение внутрикартерного давления;

Так что, не задумываясь, я решил сделать это на своём 8-клапанном моторе. В тех материалах, которые я читал, говорилось, что особого эффекта на 8-клапаннике не будет, ощутимо заметно лишь на 16-клапанных двигателях.

Но, даже на 8-клапанном моторе в Гранте вентиляция сделана прямо в ресивер, значит так лучше. Неспроста ведь АвтоВАЗ пришел к такому решению спустя годы.

Так картина вентиляции выглядит изначально

Снимаем шланг малой вентиляции, он больше не понадобится. Хотел взять с него хомуты, но уж очень плохо они затягивают

Чтобы сделать вентиляцию в ресивер, понадобится шланг такого же диаметра, только длиннее, раза в два. У меня в закромах остался шланг для ГБО (от рампы к форсункам). Он идеально подошел

Отверстие в дроссельном узле я заглушил с помощью небольшого отрезка шланга и болта. Для большей надежности стянул концы пластиковыми стяжками

В ресивере есть две резиновые заглушки, которые с небольшим усилием стягиваются. В одно отверстие у меня подключен вакуум с редуктора ГБО, а второе было свободным. Именно во второе отверстие я подключил малый круг вентиляции картерных газов. Шланг налез свободно, потому я стянул его хомутом

Теперь малый круг вентиляции выглядит следующим образом:

Новый шланг ничем не мешает. Когда установлена декоративная крышка двигателя, изменений вообще не заметно.

Теперь о впечатлениях. При первой испытательной поездке особого изменения в тяге на низких оборотах я не почувствовал, но какой-то эффект есть. Я бы сказал, что тяга улучшилась на 5%, не больше. Или вовсе это моё самовнушение. Но, у меня же не 16-клапанный, где это должно быть прям хорошо ощутимо.

А вот кивки при сбросе газа почти пропали. Всем знакома ситуация, когда едешь на 1-й или 2-й передаче на оборотах свыше 3 тысяч и резко отпускаешь педаль газа, не выжимая сцепление, то машина «клюет носом», появляется ощутимый кивок.

Так вот, теперь эти «кивки» едва заметны. Они остались, не больше нет ощущения, что кто-то нажал резко тормоз.

В общем, доработку, считаю крайне полезной и могу рекомендовать. Простые манипуляции, время на которые уйдет не больше 10 минут, а комфорт вождения повысят.

Доработка вентиляции картера. улучшения с пользой

К странице.

Страница 1 из 4

названий много.
ну вообщем.
вентиляция эта часто идет входной колектор и в ГБЦ. что при не очень хорошем масле может привезти к прогару клапанов.

на турбированных двигах все эти газы с маслом идут в тубрину. что может вызывать все возможные дисбалансы и уменьшать время жизни турбины.

(как то раз врезал в систему фильтр тонкой офистки от карбовых двигов. было это на девятке. фильтр забился маслом менее чем за два дня.)

итак. вопрос.
кто и как пробывал улучшить жизнь двигу?

23322

Посмотреть профиль

Отправить личное сообщение для 23322

Найти ещё сообщения от 23322

al104

Посмотреть профиль

Отправить личное сообщение для al104

Посетить домашнюю страницу al104

Найти ещё сообщения от al104

вентиляция эта часто идет входной колектор и в ГБЦ

что при не очень хорошем масле может привезти к прогару клапанов

alexgop

Посмотреть профиль

Отправить личное сообщение для alexgop

Найти ещё сообщения от alexgop

итак. вопрос.
кто и как пробывал улучшить жизнь двигу?

Leshiy

Посмотреть профиль

Отправить личное сообщение для Leshiy

Найти ещё сообщения от Leshiy

Возможно имеется ввиду то, что при наличии в картерных газах ощутимого объема масла, образуется ощутимые залежи нагара на клапанах, могущие привести к их неплотному закрыванию и как следствие прогару.

А от себя добавлю, что при таких симптомах, мотор подлежит ремонту, так как система вентиляции на такое издевательство и не расчитана (хотя и возможна доработка с постановкой дополнительных маслоуловителеи/ресиверов и пр. Но это не устранение причины, а всего лишь борьба со следствием).

Вот когда мотор исправен и не расходует масла, и дымление в вентиляцию не наблюдается или оно незначительно, всё работает оч даже хорошо. Кроме прочего, некоторые мои наблюдения и замеры показали что наличие малой ветви вентиляции связанной непосредственно с впускным коллектором ( коллектор 24ки и позже 2410 с карбом 126ГМ имел такой канал) ощутимо снижает расход топлива при работе на ХХ — чуть ли не на 0.3-0.4 л в час ( об этом в теме — расход топлива на ХХ — http://forum.uazbuka.ru/showthread.p. C+%F5%EE%E4%F3).

Mayor

Посмотреть профиль

Отправить личное сообщение для Mayor

Посетить домашнюю страницу Mayor

Найти ещё сообщения от Mayor

Лада 2110 PhiX › Бортжурнал › Доработка малого контура вентиляции картерных газов ВАЗ

Всем привет! Недавно рассматривая фотку 127 мотора, заметил один интересный момент. На дроссельной заслонке отсутствует штуцер под шланг малой вентиляции, а сам шланг подключен на прямую в ресивер.

Перенос малого контура вентиляции из дросселя в ресивер своего рода доработка, направленная на уменьшение рывков на переходных режимах.
Суть доработки заключается в следующем: отсоединяете тонкий шланг вентиляции картера от дроссельного узла и втыкаете его в свободный штуцер на впускном ресивере (тот что закрыт заглушкой). Освободившийся штуцер на ДУ закрываете заглушкой. Тем самым вы увеличиваете поток воздуха, в обход дроссельной заслонки и резкое её захлопывание не отзовётся рывком движка. Заодно увеличивается вентиляция картера — недогоревшие продукты прорывающиеся в картер сквозь поршневые кольца отлично подготовлены для горения и создают дополнительную тягу на низах (особенно заметно на 16вэ).

После переделки расход воздуха на хх и шаг рхх остались неизменными.

Выводы:
Ещё одна доработка на ПП ВАЗы из разряда MustHave! Тяга на низах заметно возросла, и это точно не самовнушение. Я даже, перекидывал шланг пару раз для того что бы убедится, что эффект есть. Мотор стал эластичнее, особенно это заметно на самых низах, где раньше был ощутимый провал. Так же с помощью такой схемы МВ, мы сглаживаем переходный процесс «холостой ход/разгон» тем что немного воздуха идёт в обход ДЗ и РХХ. Таким образом РХХ влияет на кол-во воздуха более плавно.

Ещё один немаловажный плюс в том, что дроссельный узел останется чистым, внезапно не забьется, и давлением не выдавит заглушки ГБЦ, как уже было однажды.
www.drive2.ru/l/5119467/

Ещё одним плюсом этой доработки, является снижение избыточного давление в двигателе, вплоть до разряжения. Часто бывает, что мотор потеет, сопливит из под какого ни будь датчика или сальника. Говорят после этой доработки, со временем, высыхают все масленые потеки.

Если к подобной конструкции пришел Автоваз на новых моторах, то думаю доработки имеет смысл.

Кстати, если у кого ни будь есть под рукой ресивер нового образца с подобной схемой, интересно было бы узнать, есть ли калибровочное отверстие( жиклер, клапан, или что то подобное) в МВ как в ДУ при старой схеме, или просто штуцер как в этой доработке?

Первый вариант
На самом деле прихода нет, есть уход низов в штатной схеме. То, что мы наблюдаем, есть устранение этого ухода и восстановление нормальной работы двигателя.
1. Картерные газы не горючи. Желающие убедиться — глушим МВ, даем двигателю поработать, отсоединяем с гофры шланг БВ и подносим зажигалку. Картерные газы — перегретая смесь окисидов углерода разных степеней с другими продуктами горения, насыщенная масляным туманом и слегонца сдобренная парами бензина. Фактически это есть негорючее гумно, балласт, с присутствием которого на впуске мы вынуждены мириться из экологических соображений.
2. Почему со штатной схемой вентиляции наблюдается уход низов? Штатная схема ни разу не справляется, в результате в картере постоянно накапливается нехилый запас этого гумна. На открытом дросселе давление в картере резко растет и концентрированное нагретое гумно по каналу БВ устремляется в гофру. Двигатель мгновенно затыкается порцией собственных экскрементов с пониженным содержанием кислорода и высокой температурой, в итоге имеем то, что имеем.

Картерные газы и в стоке идут в ресивер, а далее сжигаются.
Но жиклёр МВ в ДУ мал и рассчитан конструкторами на начало эксплуатации двигателя. С износом двигателя картерных газов становится больше, МВ не справляется и они лезут вгофру (в преддроссельное пространство), как следствие — там масло, а это неблагоприятно влияет на ДМРВ.
Увеличивая МВ мы всего-лишь приводим в норму потоки картерных газов.

Второй вариант.
Картерные газы — это отличное топливо! Это та топливно-воздушная смесь которая не догорела и прорвалась сквозь поршневые кольца. При этом она подогрета и углеводороды в ней в газообразном состоянии (бензин не просто распылён, а испарён) и частично разложены химически на более простые компоненты, которые лучше горят.
Добавляя картерные газы к основной топливо-воздушной смеси мы только улучшаем её качества. Это особенно заметно при переходных процессах на малом газу, когда вентиляция камер сгорания недостаточна.
Единственное НО — следует позаботиться о маслоуловителе т.к. штатный в крышке ГБЦ не очень справляется.

Если вдруг Вы решите попробовать эту доработку, интересно было бы услышать Ваши отзывы, уверен многим эффект понравится. Ставим лайки и репостим, думаю такую доработка захотят попробовать многие.

****UPD 7/12/2015
Уже пол года катаюсь c такой переделкой, никаких проблем. Выявил ещё один приятный плюс, до доработки, после отжигов, было немного масла во впускной гофре, теперь чистота. Масляные пары теперь успевают улететь по малому контуру и в большом их теперь гораздо меньше, а значит и в гофре будет чище.

Доработка системы вентиляции картера двигателей LADA (клапан PCV) » Страница 6 » Лада.Онлайн

Схема штатной системы вентиляции картерных газов

Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана – 40 000 км пробега.

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Система вентиляции картера двигателя с карбюраторм 2105, 2107 Озон

20 апрель 2017 Лада.Онлайн 152 379 59

Устройство и принцип работы

Как было сказано в самом начале, система вентиляции отводит картерные газы ваз 2114 обратно в двигатель, препятствуя попаданию несгоревшей топливной смеси масла в атмосферу. Она включает в себя пару патрубков, по которым и производится отвод газов, и фильтр, задерживающий твердые частички и сгустки.

Принцип работы системы вентиляции картера ваз 2114

Функционирует вся система следующим образом:

поступающая в двигатель топливная смесь сгорает и образует отработанные газы, большая часть из которых отводится из мотора в выхлопную магистраль;
небольшая часть газов просачивается через поршневые кольца и попадает внутрь нижнего патрубка вентиляционной системы;
из нижнего патрубка газы поступают в фильтр (выполненный в виде многослойной сетки), после чего, уже очищенные, попадают обратно в мотор, где и происходит их догорание.

Функция клапана PCV в двух словах

Как работает клапан вентиляции картерных газов:	• Использует вакуум двигателя, чтобы вытянуть продувочные газы из картера.
• Проталкивает газы вниз по впускному коллектору и обратно в камеры сгорания, где они повторно сжигаются.
Некоторые признаки	• Одна или несколько сальников или прокладок вышли из строя.
• Двигатель работает неравномерно.
• Двигатель может выделять черный дым.
• Повышается внутреннее давление двигателя.
• Влага и грязь накапливаются внутри двигателя.
Как это проверить:	• Проверьте резиновые детали.
• Замените сетчатый фильтр под клапаном.
• Отсоедините шланги и внимательно осмотрите их.
• Снимите клапан и встряхните. Если он не гремит, его необходимо заменить.

Как часто необходимо выполнять очистку

Если система вентиляции засорилась, и ее фильтр не справляется с очисткой проходящей через него смеси, то в двигатель будут попадать не только несгоревшие газы, но и частички масла и иные загрязнители. Все это, в конечном итоге, будет негативно сказываться как на работе двигателя, так и на его оставшемся ресурсе.

Периодичность, с которой должна очищаться вентиляция картера ваз 2114, напрямую зависит от состояние двигателя. Так, если машина совсем недавно сошла с конвейера, и ее мотор не накрутил 50.000 км — думать об очистке даже не стоит, поскольку поршневые кольца еще новые, и утечка газов через них практически не происходит.

Клапанная крышка двигателя ваз 2114

Первую чистку (по рекомендации самого АвтоВАЗа) следует выполнять после того, как автомашина пройдет 60.000 км. А все последующие чистки — также выполнять после каждых 60.000 км.

Многие владельцы отечественного авто с большим опытом говорят о том, что 60.000 км — слишком большая цифра, и выполнять очистку следует не реже каждых 30.000 км — это поможет избежать многих проблем с двигателем и продлить его ресурс. При этом, первая чистка должна проводиться после первых 60.000 км.

Доработка малого контура вентиляции картерных газов ВАЗ 2110, 2111, 2112

1:842

Коричневым помечен шланг МВ

2:1402

3:1907

4:504

Перенос малого контура вентиляции из дросселя в ресивер своего рода доработка, направленная на уменьшение рывков на переходных режимах. Суть доработки

заключается в следующем: отсоединяете тонкий шланг вентиляции картера от дроссельного узла и втыкаете его в свободный штуцер на впускном ресивере (тот что закрыт заглушкой). Освободившийся штуцер на ДУ закрываете заглушкой. Тем самым вы увеличиваете поток воздуха, в обход дроссельной заслонки и резкое её захлопывание не отзовётся рывком движка. Заодно увеличивается вентиляция картера — недогоревшие продукты, прорывающиеся в картер сквозь поршневые кольца отлично подготовлены для горения и создают дополнительную тягу на низах (особенно заметно на 16вэ).
4:2125
Когда то, я слышал про подобную доработку, но суть её была немного в другом, там путем рассверливания жиклера МВ в дросселе — также увеличивали поток воздух в обход ДЗ. Тогда мне было лениво сверлить дроссель, а вот перекинуть шланг дело не хитрое, и я решил попробовать.

5:1340

Направляем шланг МВ в рессивер

6:1905

Глушим штуцер ДУ

7:2444

8:504

9:1009

После переделки расход воздуха на хх и шаг рхх остались неизменными.

10:1643

11:2156

Ещё одна доработка на ПП ВАЗы из разряда обязательных и очень полезных. Тяга на низах заметно возросла, и это точно не самовнушение. Я даже, перекидывал шланг пару раз для того что бы убедится, что эффект есть. Мотор стал эластичнее, особенно это заметно на самых низах, где раньше был ощутимый провал. Так же с помощью такой схемы МВ, мы сглаживаем переходный процесс «холостой ход/разгон» тем что немного воздуха идёт в обход ДЗ и РХХ. Таким образом РХХ влияет на кол-во воздуха более плавно.
11:925
Ещё один немаловажный плюс в том, что дроссельный узел останется чистым, внезапно не забьется, и давлением не выдавит заглушки ГБЦ, как уже было однажды.

Если к подобной конструкции пришел Автоваз на новых моторах, то думаю доработки имеет смысл.

12:677

Первый вариант

На самом деле прихода нет, есть уход низов в штатной схеме. То, что мы наблюдаем, есть устранение этого ухода и восстановление нормальной работы двигателя. 1. Картерные газы не горючи. Желающие убедиться — глушим МВ, даем двигателю поработать, отсоединяем с гофры шланг БВ и подносим зажигалку. Картерные газы — перегретая смесь оксидов углерода разных степеней с другими продуктами горения, насыщенная масляным туманом и слегка сдобренная парами бензина. Фактически это есть негорючее гумно, балласт, с присутствием которого на впуске мы вынуждены мириться из экологических соображений. 2. Почему со штатной схемой вентиляции наблюдается уход низов? Штатная схема ни разу не справляется, в результате в картере постоянно накапливается нехилый запас этого гумна. На открытом дросселе давление в картере резко растет и концентрированное нагретое гумно по каналу БВ устремляется в гофру. Двигатель мгновенно затыкается порцией собственных экскрементов с пониженным содержанием кислорода и высокой температурой, в итоге имеем то, что имеем.
12:3426
3. Постоянная интенсивная продувка снижает концентрацию и температуру картерных газов. На открытом дросселе состав смеси меняется меньше, что субъективно воспринимается нами, как прибавка низов.

Картерные газы и в стоке идут в ресивер, а далее сжигаются. Но жиклёр МВ в ДУ мал и рассчитан конструкторами на начало эксплуатации двигателя. С износом двигателя картерных газов становится больше, МВ не справляется, и они лезут в гофру (в преддроссельное пространство), как следствие — там масло, а это неблагоприятно влияет на ДМРВ. Увеличивая МВ мы всего лишь приводим в норму потоки картерных газов.

Второй вариант

Картерные газы — это отличное топливо! Это та топливно-воздушная смесь, которая не догорела и прорвалась сквозь поршневые кольца. При этом она подогрета и углеводороды в ней в газообразном состоянии (бензин не просто распылён, а испарён) и частично разложены химически на более простые компоненты, которые лучше горят. Добавляя картерные газы к основной топливовоздушной смеси мы только улучшаем её качества. Это особенно заметно при переходных процессах на малом газу, когда вентиляция камер сгорания недостаточна. Единственное НО — следует позаботиться о маслоуловителе т.к. штатный в крышке ГБЦ не очень справляется.
12:2682
Уже полгода катаюсь c такой переделкой, никаких проблем. Выявил ещё один приятный плюс, до доработки, после отжигов, было немного масла во впускной гофре, теперь чистота. Масляные пары теперь успевают улететь по малому контуру и в большом их теперь гораздо меньше, а значит и в гофре будет чище.

12:573 следующая статья:

Установка впускного коллектора Stinger 4-2-1 на ВАЗ 2110, 2111, 2112

Как работает система вентиляции картера, каких подлостей от нее ждать

Для чего предназначена система вентиляции картера двигателя, понятно из ее названия. Но почему картер необходимо вентилировать? Как показывает практика, точность ответа на этот вопрос сильно зависит от того, приходилось ли раньше тому или иному владельцу сталкиваться с проблемами, которые система вентиляции способна создавать. Если не приходилось, случается, что о том, из-за чего картер нуждается в вентиляции, равно как и том, как она реализуется, автовладелец может и не догадываться.

Все упирается в прорыв газов в картер. Как бы ни были хороши поршневые кольца, полную герметизацию пространства над поршнем, где происходит рабочий процесс, они обеспечить не могут. В результате под действием высокого давления из надпоршневого пространства в картер проникают не только продукты сгорания горючей смеси, но на такте сжатия и некоторая часть самой горючей смеси.

Если прорвавшиеся газы не отводить, давление в картере повышается, в результате чего картерные газы способны выдавить щуп масломера с последующим выбрасыванием масла из двигателя в моторное отделение и вызвать появление течей масла по прокладкам и сальникам. Вентиляция обеспечивает выравнивание давления в картере с атмосферным давлением, что позволяет избежать этих негативных последствий прорыва газов. Это и есть основная причина оснащения любого двигателя вентиляцией картера.

Однако в целую систему PCV (Positive Crankcase Ventilation) вентиляция превратилась благодаря экологии. Картерные газы токсичны. Поэтому широко применявшаяся некогда вентиляция с помощью сапуна с вытяжной трубкой, отводившей газы из картера прямо в атмосферу, примерно с середины 1960-х годов была запрещена сначала в США, а затем и в Западной Европе.

Сейчас сапуны открытого типа можно увидеть лишь на коробках передач, раздаточных коробках и других агрегатах, где их наличие обусловлено способностью воздуха от нагрева во время работы агрегата расширяться, из-за чего увеличивается давление внутри узла, что также чревато выдавливанием уплотнений и появлением течей.

В закрытых системах вентиляции, коими оборудованы все современные моторы, картерные газы отводятся во впускной коллектор, после чего возвращаются в цилиндры двигателя. Закрытые системы не сообщаются с атмосферой, а стало быть, не загрязняют окружающую среду углеводородными соединениями — несгоревшим топливом, продуктами неполного сгорания топлива, масляными парами, которыми насыщены картерные газы, а позволяют им с пользой догореть в цилиндрах.

Но только этим достоинства закрытой вентиляции не ограничиваются. Открытая вентиляция работала за счет разряжения, возникающего у среза вытяжной трубки, однако обязательным условием создания достаточного для интенсивной вентиляции разряжения было движение автомобиля — чем быстрее, тем разряжение выше. Работу закрытых систем обеспечивает разряжение во впускном коллекторе, поэтому вентиляция начинает функционировать сразу же с запуском двигателя. При этом небольшое разряжение создается и в картере, что повышает надежность уплотнений.

В недостатках — усложнение конструкции двигателя. Закрытая система вентиляции требует наличия каналов в блоке и головке цилиндров, а также патрубков и шлангов, по которым циркулируют картерные газы.

В картерных газах присутствует масляная взвесь, которую во избежание высокого расхода моторного масла на угар и загрязнения узлов системы питания, находящихся во впускном тракте, необходимо отделять. Поэтому должен быть предусмотрен маслоотделитель, иногда также называемый маслоуловителем, или маслоотстойником, и каналы, по которым собранное масло возвращается в поддон.

Помимо этого, сообщение картерного пространства с впускным коллектором оказывает влияние на работу двигателя по причине снижения разряжения в коллекторе и добавления к воздуху, поступающему в цилиндры двигателя, того или иного количества картерных газов, которое существенно изменяется в зависимости от режима работы силового агрегата.

Наконец, для нормального функционирования системы вентиляции требуется подвод свежего воздуха в картерное пространство, иначе вместо повышенного давления в картере, с которым вентиляция призвана бороться, возможен обратный эффект — чрезмерное разряжение.

Это общие положения, относящиеся к системам вентиляции, но что касается их исполнения на том или ином двигателе, то тут, как говорится, сколько производителей, столько и вариантов. Кроме того, на исполнение влияет экологический класс силового агрегата, тип двигателя — бензиновый или дизельный, наличие турбонаддува.

Например, маслоотделители могут быть встроенными в двигатель и при этом располагаться внутри клапанной крышки либо в блоке цилиндров, а могут быть выполнены как отдельный узел, расположенный на моторе.

В маслоотделителях используются лабиринтные и инерционные принципы улавливания масла. В первом случае поток картерных газов движется по каналам, резко изменяющим направление. При этом капельки масла оседают на стенках лабиринта, затем объединяются в крупные капли и стекают вниз, где попадают в сливные каналы и возвращаются в поддон двигателя.

В маслоотделителях центробежного типа капельки масла под действием сил инерции отбрасываются и прилипают к стенкам, а далее опять-таки стекают вниз.

Способы согласования работы системы вентиляции с работой двигателя тоже бывают разными. В карбюраторных моторах, двигателях с моновпрыском и нередко при распределенном впрыске вопрос решался с помощью двух каналов подвода картерных газов, один из которых выводили перед дроссельной заслонкой, а второй, заканчивающийся калиброванным отверстием (жиклером), — за ней. При работе на холостом ходу газы поступали по каналу с жиклером за дроссельной заслонкой, но когда по мере открытия дроссельной заслонки и увеличения оборотов коленвала разряжение за заслонкой уменьшалось, но количество газов, прорвавшихся в картер, увеличивалось, из-за чего этот канал переставал справляться со своими обязанностями, в дело вступал первый канал.

Однако наибольшее применение получили клапанные системы регулирования. В них проходное сечение в трубопроводе подвода картерных газов изменяется с помощью клапана в обратной зависимости от разряжения во впускном коллекторе — чем сильнее разряжение, тем меньше проходное сечение клапана и наоборот.

Клапаны PCV в свою очередь бывают золотниковые и мембранные. С точки зрения более точного дозирования количества картерных газов мембранные считаются лучшими, но, впрочем, это не так уж и важно. Важно, что неисправность клапана ведет к нарушению состава горючей смеси. Отсюда начинаются проблемы, которые в эксплуатации способна создавать вентиляция картера.

Клапаны, как известно, могут потерять подвижность или, говоря проще, заклинить в каком-то положении. У мембранных клапанов сомнение вызывает также надежность и долговечность материала мембраны. Заклинить клапан может из-за засорения. В картерных газах присутствуют мелкодисперсные частички сажи и нагара. Чем хуже техническое состояние двигателя, тем их больше. Опять же в мелких капельках масла могут находиться еще более мелкие инородные включения. Чем хуже обслуживается двигатель, тем включений больше. Эта грязь откладывается не только в клапане PCV, но и в калиброванных отверстиях, патрубках системы вентиляции. Опять же патрубки могут прорваться — их материал отнюдь не вечен.

Коварство системы вентиляции заключается в том, что неполадки в ней могут не оказывать сильно заметного влияния, а если и начинают сказываться уменьшением мощности, увеличением расхода топлива, слишком быстрым загрязнением дроссельной заслонки, регулятора холостого хода, замасливанием воздушного фильтра и прочими проблемами, то их списывают на неисправности других систем, прежде всего систем питания и зажигания.

По словам специалистов, некоторые модели двигателей, отвечающих экологическим требованиям от Евро-4 и выше, при неполадках с вентиляцией способны «свалиться» на работу в аварийном режиме, однако и при этом компьютерная диагностика не указывает на истинного виновника. Поэтому чаще всего лишь когда система засорилась настолько, что картерным газам не остается ничего другого, как выдавить щуп масломера и выгнать масло из двигателя, на вентиляцию наконец-то обращают внимание.

Но в зимний период эксплуатации вентиляция способна на настоящие подлости. Ко всему прочему в картерных газах содержатся водяные пары. Откуда им взяться? Из атмосферного воздуха, поступающего в двигатель, разумеется.

Перемещаясь по системе, пар может конденсироваться в «закоулках», после чего при низких температурах окружающей среды влага изменяет агрегатное состояние, превращаясь в лед. Он в свою очередь закупоривает какое-то «узкое место» системы. Картерным газам опять-таки не остается ничего другого, как выдавить щуп масломера и начать выгонять наружу моторное масло. Причем если засорения системы вентиляции нагаром при исправной работе силового агрегата и его своевременном обслуживании качественными расходными материалами можно ждать бесконечно долго, то обмерзание — вопрос очень короткого времени.

Проблема обмерзания известна разработчикам двигателей, о чем свидетельствует наличие встроенных в систему вентиляции обогревов. На приведенной выше схеме системы вентиляции дизелей 1.6 и 2.0 TDI Volkswagen функцию обогрева выполняет нагревательный резистор. К сожалению, нередко этими обогревами оборудуется вентиляция картера только тех моторов, которые предназначены для автомобилей, продающихся в странах с холодным климатом, — так называемое северное исполнение. Если подогрев не предусмотрен или он неисправен — жди сюрпризов.

И опять-таки, к сожалению, не во всех инструкциях по эксплуатации есть указания по уходу за системой вентиляции картера. Он должен заключаться в периодической очистке полостей вентиляционных шлангов, маслоотделителя, калиброванных отверстий и других узких мест в системе.

При этом обслуживание системы в существующих указаниях по уходу рекомендуется проводить одновременно с очередной заменой масла в двигателе либо через одну замену. Однако как часто подобные рекомендации используются на СТО, в гаражах, владельцами, самостоятельно обслуживающими свои машины? Как в такой ситуации говорят философы, вероятность есть всегда, в данном случае она равна нулю.

Сергей БОЯРСКИХ
Фото автора
ABW.BY

Благодарим за помощь в организации фотосъемки Ресурсный центр на базе автомеханического колледжа имени академика М.С.Высоцкого

Устройство и принцип работы системы вентиляции картера двигателя

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

Картерные газы — это соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
Клапан PCV, дозирующий количество газов.
Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
Турбокомпрессор.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

Замеряется давление картерных газов на разных режимах работы двигателя.
Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Подробная инструкция по проведению очистки системы вентиляции картера

Сегодня поговорим о системе вентиляции картерных газов на Калине с 8-ми клапанным двигателем. А если быть точнее, то о чистке этой системы. Картерные газы прямиком из картера (от этого и название) направляются вперемешку с воздухом во впускной коллектор на повторный дожиг, экономя таким образом какой-то процент топлива. Так вот, вместе с газами в систему попадают и частички масла, которые ее засоряют.

Именно от этого масла и нужно чистить систему вентиляции картерных газов. Со временем на стенках шлангов образуется налет, который затрудняет проход газов.

В Калиновском движке, в клапанной крышке, есть специальный сепаратор, отделяющий картерные газы от масла. Он засоряется больше всего. И так, приступим. Вся система вентиляции состоит из 3-х патрубков. Их нам и нужно открутить.

После снимаем клапанную крышку. С обратной стороны есть два болта, откручиваем их и добираемся до сепаратора.

Очистить его от масла и отложений легче всего будет в ванночке с бензином или растворителем.

Пока сепаратор откисает можно заняться патрубками. Вообще, при сильных загрязнениях, их желательно заменить на новые. В моём случае я заменил только один — идущий из клапанной крышки в патрубок воздушного фильтра. Остальные же промывал жидкостью для чистки карбюраторов (отличная штука, разъедает абсолютно все). Сам сепаратор так же можно вторично промыть этой штукой.

Вытираем все чистой тряпочкой и собираем, как было. Обратите внимание на состояние прокладки клапанной крышки. Она считается одноразовой и при каждом съеме ее лучше менять на новую, дабы избежать подтеканий масла.

Доработка системы вентиляции картерных газов Калина 8 клапанов

Данную систему можно немного улучшить. Один из 3-х патрубков подает картерные газы прямиком в узел дроссельной заслонки рядом с РХХ. Если они содержат масло, то оно обязательно там осядет. Именно таким образом засоряется РХХ. Так вот, что бы этого избежать прямо в середину этого патрубка можно врезать обычный топливный фильтр.

Он будет задерживать частички масла, которые содержатся в картерных газах. Через несколько сотен километров пробега Вы сами в этом убедитесь. Следите за состоянием этого фильтра и своевременно меняйте его на новый. В среднем, как показывает практика, менять его нужно через каждую 1000 километров.

Как часто необходимо выполнять очистку

Многие владельцы отечественного авто с большим опытом говорят о том, что 60.000 км — слишком большая цифра, и выполнять очистку следует не реже каждых 30.000 км — это поможет избежать многих проблем с двигателем и продлить его ресурс. При этом, первая чистка должна проводиться после первых 60.000 км.

Видео

Схема вентиляции картера двигателя
1 – ресивер
2 – дроссельный патрубок
3 – шланг первого контура
4 – шланг впускной трубы
5 – шланг второго контура
6 – крышка головки цилиндров
7 – сетка маслоотделителя
8 – вытяжной шланг

Для промывки снимите вытяжной шланг 8, 3 и 5, соответственно, первого и второго контуров, отверните гайки крепления и снимите крышку 6 головки блока цилиндров Отверните два болта крепления корпуса маслоотделителя, снимите корпус и сетку 7. Первый контур имеет калиброванное отверстие (жиклер) в дроссельном патрубке 2. Непроходимость жиклера в дроссельном патрубке или шлангов может вызвать сбой нормальной работы регулятора холостого хода, попадание масла в воздушный фильтр лада самара 2. Промойте снятые детали бензином и поставьте их на место в обратном порядке.

Замечали, когда находитесь в пробке, то двигатель начинает работать неустойчиво, особенно, когда включен кондиционер или другие потребители? Одна из причин может быть в системе вентиляции картера, которая имеет ряд недостатков. Избавиться от них можно при помощи установки клапана PCV.

Как произвести очистку

Для начала работ потребуется подготовить необходимый инструмент, а именно:

Очищается вентиляция картерных газов ваз 2114 следующим образом:

Ослабить крепежные хомуты обоих патрубков, после чего демонтировать их.
Осмотреть патрубки на наличие трещин или сколов — при наличии последних следует заменить патрубки новыми, аналогичного диаметра.
Если патрубки находятся в хорошем состоянии — очистить их снаружи и внутри при помощи влажной тряпочки.
Отсоединить тросик дроссельной заслонки от сектора.
Вывернуть пару крепежных болтов, фиксирующих кронштейн дроссельной заслонки к рессиверу.
Демонтировать кронштейн вместе с тросиком.
Вывернуть два болта, фиксирующих ГБЦ, после чего снять расположенные на них шайбы и резиновые втулки.
Демонтировать саму крышку головки блока цилиндров.
На крышке ГБЦ найти маслоотделитель и выкрутить удерживающие его крепежные болты.
Снять крышку корпуса, после чего извлечь сам маслоотделитель.
Тщательно промыть решетчатую сетку фильтра (маслоотделителя) в бензине (рекомендуется для этого использовать бензин высокой очистки) либо керосине.
Очистить крышку головки блока цилиндров от масла и налипшей грязи (сделатьэто лучше всего при помощи ветоши, смоченной в керосине).
Установить маслоотделительный фильтр обратно в крышку ГБЦ.
Выполнить обратную сборку в точно таком же порядке, но в обратной последовательности.

Во избежание возможных травм все работы по демонтажу крышки ГБЦ и очистке вентиляционной системы следует проводить только на полностью остывшем двигателе.

Следует отметить, что выполняя операции по очистке вентиляционной системы, стоит обратить внимание на состояние резиновых втулок крепежа головки блока цилиндров, а также на прокладку. Если они изношены или покрыты трещинами — их следует сразу же заменить, не дожидаясь серьезных повреждений.

В завершение сегодняшнего разговора стоит упомянуть и о такой ситуации, когда очистка системы вентиляции картерных газов фактически не помогает улучшению работы двигателя. Бывает подобное тогда, когда мотор очень сильно изношен, и попадающие в него на догорание вторичные пары фактически «душат» всю его работу.

Выходов из этой ситуации может быть два — либо произвести капитальный ремонт силового агрегата либо вывести систему вентиляции во внешнюю среду (в этом случае несгоревшие газы будут поступать не в двигатель, а в атмосферу). Правда, при этом заметно упадет экологичность автомобиля, и он уже не будет соответствовать высоким стандартам Евро. По этой причине подобное решение должно быть отложено на самый крайний случай.

Недостаток штатной системы вентиляции ВАЗ

Система состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

— Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
— Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Рассмотрим пример, когда автомобиль спускается с горки с включенной передачей. В таком режим двигатель будет работать на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно, он и так закрыт, последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива).

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

Разбрызгивание масла и его увеличенный расход.
Загрязнение фильтра.
Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Клапан и мембрана – загрязнены.
Вытяжные отверстия и патрубки – загрязнены.
Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

Тонкий свист под капотом автомобиля.
Плавающий холостой ход.
Увеличение расхода масла в больших объемах.
Снижение давления надува.
Из масляной горловины, щупа и свечных колодцев проходит масло.
Текут сальники.
Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.

0 0 голоса

Рейтинг статьи

Читать еще: Детонация в цилиндрах: причины, последствия, как бороться
