Инструкция по эксплуатации сигнализации tomahawk tz и tw 9010, 9030

Инструкция по эксплуатации сигнализации Tomahawk TZ и TW 9010, 9030

Скачать PDF

В приобретаемых охранных вариациях в комплекте имеется инструкция по эксплуатации сигнализации Tomahawk TZ и TW 9010, 9030. Тщательное изучение прилагаемого документа позволит использовать систему максимально эффективно с учетом всех нюансов. Представленная сигнализация является современным комплектом безопасности, который удовлетворит запросы самых требовательных клиентов. Стоит отметить, что наряду с высокой функциональностью, рассматриваемая модель имеет доступную стоимость.

Выбирая различные серии представленной марки, необходимо понимать разницу в управлении и поддержке тех либо иных функций. Охранная система «Томагавк», обозначенная различными цифровыми индексами и буквенными кодами, имеет похожий принцип работы и отличается по некоторым техническим возможностям, контролю, управлению и другим параметрам.

Содержание

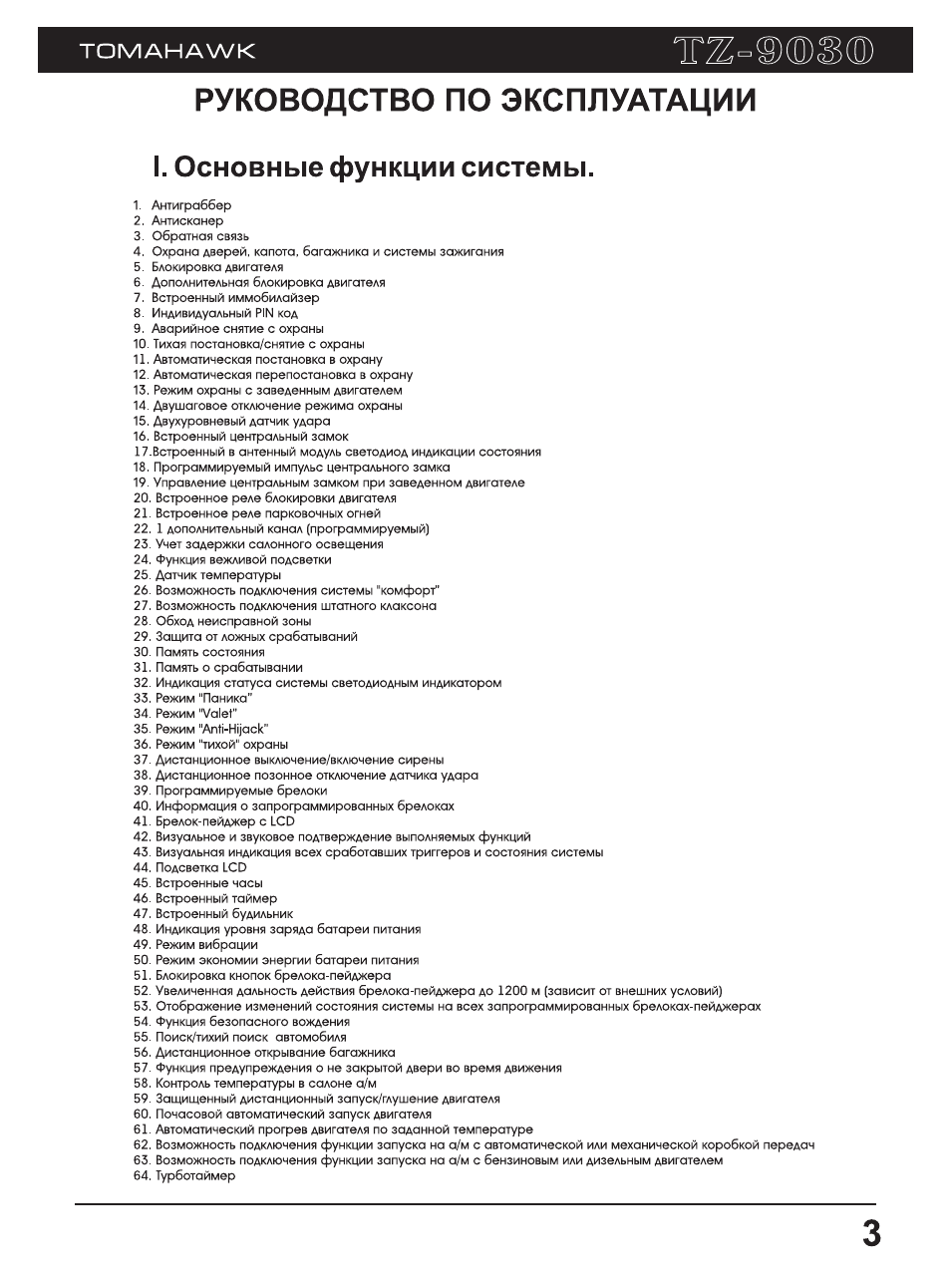

  • Общее руководство по применению охранной системы
  • Отличия систем между сериями TZ, TW и индексами 9010 и 9030
  • Основные функции сигнализации «Томагавк»

Общее руководство по применению охранной системы

Инструкция по эксплуатации сигнализации Tomahawk TZ и TW 9010, 9030 имеет общие положения, применимые для всех вариантов охранного комплекта. Полезными и часто используемыми опциями в представленной системе являются следующие параметры:

  • Обратная связь, защита от сканирования и антиграббер;
  • Блокировка двигателя и аварийное отключение сирены;
  • Персональный код, срабатывание по памяти;

Отличия систем между сериями TZ, TW и индексами 9010 и 9030

Принцип работы и функциональность автомобильных охранных комплексов Tomahawk является идентичной. Отличаются между этими системами лишь брелки. Они имеют разную форму, но в состоянии взаимодействовать между собой, не влияя на практичность и работоспособность сигнализации. Пульты обеих серий являются двухсторонними, имеют дальность действия в пределах 1 300 метров и оснащены идентичными функциями, включая возможность дистанционного запуска двигателя.

Основные функции сигнализации «Томагавк»

Активация каждого режима сопровождается подачей звукового сигнала. Данная функция позволяет владельцу автомобиля удостовериться в правильно выбранной опции. При включении блока на охрану рассматриваемая система отзывается кратковременным звуком сирены и вспышкой фонарей. При правильном подключении этой функции световой индикатор будет мигать. Обратная процедура сопровождается аналогичными сигналами.

Режим иммобилайзера включается автоматически через полминуты после отключения зажигания. О выбранном режиме свидетельствует постоянное горение соответствующего индикатора. Для деактивации этой опции следует однократно нажать кнопку с закрытым замком.

Запуск силового агрегата дистанционно осуществляется кнопкой с изображением ключа. Об активации режима сообщат вспыхнувшие троекратно парковочные огни, а на дисплее пульта загорятся соответствующие указатели. После запуска мотора пейджер просигнализирует характерной мелодией. Если активация двигателя не удалась, на экране появится буквенное обозначение SP.

Длительность работы мотора после запуска зависит от времени программирования, по истечении которого двигатель заглохнет.

Особенности выполнения этой процедуры и возможные временные отрезки для автозапуска можно узнать из раздела «программирование». Полная инструкция по эксплуатации сигнализации Tomahawk TZ и TW 9010, 9030 прилагается вместе с комплектом. Тщательное ее изучение позволит разумно и эффективно использовать различные возможности этой современной охранной системы.

Сигнализация Tomahawk TZ 9030: инструкция

Полная инструкция Томагавк TZ 9030 с автозапуском содержит исчерпывающую информацию о функциональности продукта. Здесь присутствуют данные об основных системах:

  • дистанционный запуск силовой установки;
  • защитные режимы и их описание;
  • возможность привязки дополнительных брелков;
  • охрана от случайного срабатывания комплекса.

Среди аналогов конкурентов система выделяется наличием уникальных опций:

  • энергонезависимая схема – при отключении питания, двигатель остаётся заблокированным;
  • автоматическая перепостановка в охрану после снятия напряжения;
  • устройство антиграббер;
  • увеличенный радиус действия обратной связи брелка (до 1200 метров).

Вы можете скачать официальную инструкцию.


Смотрите всё про автозапуск по температуре Томагавк 9030.

Tomahawk TZ 9030: брелок

Охранная система Томагавк ТЗ 9030 поставляется в комплекте с двумя брелками.

  1. Основной пульт оборудован жидкокристаллическим дисплеем и 5 клавишами управления. Здесь отображается информация о состоянии системы в виде иконок. Значки на экране содержат зашифрованные данные о включённом режиме и отражают фактическое состояние ОС.
  2. Запасной брелок в качестве индикации использует световой диод. В зависимости от состояния устройства, на модуле отражается красная или зелёная подсветка.

Дальность действия обоих элементов ограничена 1200 метрами. Подобная дистанция актуальна для полей или открытой местности. В городской среде, радиус может сокращаться до 30 м.

Главным отличием является то, что основной пейджер Томагавк ТЗ 9030 оборудован клавишей «F», позволяющей выполнять больше функций и программировать некоторые опции. Запасной пульт предназначен только для использования уже откалиброванных опций.

Визуальное различие передатчиков можно увидеть на фото.

Брелок после падения не работает

Ввиду небольших габаритов пейджеров, пользователи нередко их роняют. Устройства чувствительны к механическим повреждениям, что обусловлено нежным корпусом.

После неудачного падения пульт может повредиться или полностью отказать. Наиболее частыми последствиями являются.

  1. Отказ экрана. В случае повреждения дисплея функциональность устройства сохраняется. Брелок исправно работает дальше. Устраняется перепайкой модуля.
  2. Глючит антенна. В подобной ситуации машина может говорить, что нет обратной связи с брелком. В качестве небольшого ремонта можно заменить или восстановить сломанную пружину антенки.

Если повреждения касаются электрической схемы пульта – восстановлению устройство не подлежит, требуется полная замена пейджера.

Узнайте как отключить сигнализацию Томагавк 9030 без брелка.

Сигнализация Томагавк TZ 9030: инструкция по эксплуатации

Руководство по применению охранной системы поставляется в комплекте с сигнализацией и содержит полный список информации. Некоторым покупателям устройство достаётся с машиной и мануал в 90% случаев отсутствует.

Здесь подробно расписаны пункты:

  • заводская комплектация;
  • программирование функций;
  • как пользоваться брелками;
  • возможные неисправности и методы их устранения;
  • доступные опции и как их активировать.

Смотреть подробное руководство по применению с картинками можно по ссылке .

Томагавк ТЗ 9030: глушилка

Система Tomahawk TZ-9030 имеет в наличии возможность дистанционного запуска и глушения силовой установки. Обычно остановка мотора используется, когда владелец забыл снять авто с режима автоматического прогрева и опция в данный момент не нужна.

Для дистанционного глушения двигателя нужно выполнить последовательность действий.

  1. Зажать клавишу «ключ» до подачи пейджером звукового оповещения. В случае с запасным брелком произойдёт смена цвета на индикаторе.
  2. После получения уведомления быстро клацнуть указанную кнопку ещё раз.

Если всё сделано правильно, машина заглохнет, а сигнализация моргнёт аварийкой и издаст характерный чирп.

Ещё у нас есть инструкция по установке Томагавк 9030.

Томагавк TZ 9030: программирование функций

Установка Tomahawk TZ 9030 перед эксплуатацией требует правильной настройки. Завод изначально выставляет стоковые параметры, но для отдельных пользователей они могут быть неприемлемы.

Для того чтобы войти в сервисный режим необходимо соблюсти несложную последовательность действий:

  • выключить зажигание двигателя;
  • 5 раз подряд нажать на кнопку Оверрайд;
  • провернуть ключ в личинке в положение №1.

Если процедура не нарушена, автомобиль издаст 5 отрывистых звуковых сигналов и пользователю открывается режим настройки. Отсюда калибруется удалённый запуск двигателя и охранные опции блока.

Таблица программирования сигнализации Tomahawk TZ 9030 выглядит так.

Томагавк TZ-9030: инструкция по установке, схема подключения

Руководство пользователя на последних страницах содержит чертежи, позволяющие выполнить установку своими руками. Простой мануал выполнен в максимально доступном для понимания формате, что обеспечивает возможность правильного монтажа даже без опыта подобных работ.

К примеру, в инструкции содержатся советы и рекомендации по общим вопросам:

  • где удобнее всего разместить головной блок управления;
  • последовательность подключения проводов;
  • как правильно поставить реле блокировки;
  • периодичность проверки модулей (диагностика);
  • оптимальное расположение кнопки Override;
  • как подключить антенный модуль.

Полную инструкцию по установке можно скачать бесплатно с нашего сайта .

Где находится кнопка Override

Сервисная клавиша Овериде выглядит как небольшой бочонок с выходящим проводом с одной стороны и кнопкой на верхней части. Обычно клавиша оранжевого или красного цвета. Если элемент меняли на аналог стороннего производства, форма и расцветка может быть непредсказуемой.

Расположение детали также сложно точно указать. Сервисная клавиша во время монтажа прячется в потайном месте, известном исключительно хозяину автомобиля. Это необходимо по причине важности органа – при наличии доступа к нему, воры могут быстро угнать машину.

Самые распространённые места монтажа:

  • вещевой ящик;
  • за приборной доской;
  • ниша ручника или КПП;
  • в нижней части торпеды (возле педалей или у ног пассажира).

Версия Tomahawk TZ 9030 24v

Для повышения продаж устройства, компания выпускает охранные комплексы Томагавк ТЗ 9030 в двух видах конструкции – на 12 и 24в. Принципиально схемы устройств отличаются только напряжением бортовой сети. Функциональность, количество и принцип действия функций полностью идентичен.

Единственная разница в том, что версия на 24 вольта применяется на грузовых автомобилях.

Томагавк ТЗ 9030: стандартные настройки

Изготовителем предусмотрена возможность выполнить сброс настроек до заводского состояния. Это необходимо во время системных сбоев или глюков прошивки, когда наблюдается некорректное поведение комплекса или отсутствует связь с исправным брелком.

Инструкция пользователя содержит информацию о последовательности действий при откате охранных или дистанционных опций:

  • выключить зажигание;
  • нажать клавишу Оверрайд 9 или 10 раз для входа в охранное или дистанционное меню;
  • включить зажигание автомобиля;
  • машина выдаст соответствующее количество чирпов;
  • кликнуть вышеуказанную клавишу ещё раз для подтверждения действий;
  • система откликнется 1 писком;
  • нажать кнопку Zz на брелке.

Если действия выполнены правильно, сигнализация вернётся до заводского состояния, и программировать все функции придётся заново.

Автосигнализация Tomahawk TZ 9030: цена

Стоимость охранного комплекса в разных городах отличается.

Где?Цена, руб.
Москва7000
Ростов на Дону6900
Санкт-Петербург7200
Самара6500
Екатеринбург6900

Сига Томагавк ТЗ 9030 садит по напряжению

Устройство Tomahawk TZ 9030 просаживает аккумулятор во время автоматического запуска двигателя по стандартной причине. Для работы в подобных условиях машине нужно больше напряжения, чем при обычном старте от ключа. Это аргументируется необходимостью питания самого охранного комплекса.

Устранить поломку поможет замена или зарядка АКБ.

Не закрывает двери

Отказ при закрытии авто вызывается системным сбоем. Если перед проявлением неисправности были удары машины или попадания в серьёзные ухабы – возможно механическое повреждение устройства запирания.

Для диагностики необходимо выяснить причину. Изначально проверяется физическая часть проводки и замков – элементы должны быть в пристойном состоянии. Далее необходимо проверить правильность настроек в таблице программирования. Если внешние признаки не обнаружены, рекомендуется сделать сброс установок.

Tomahawk TZ-9030: не работает автозапуск

Если машина не ставится на автозапуск, от пользователя требуется проверить основные пункты, служащие возможными причинами.

  1. Правильность подготовки к активации режима.
  2. Исправность всех реле и блоков. Сигнализация может выдавать отказ из-за поломки одного из модулей.
  3. Наличие контакта на ручнике (для МКПП).

При отсутствии внешних причин потребуется выполнить откат калибровок до заводского состояния.

Отзывы владельцев

Мнение автомобилистов о продукте.

Повезло! Вместе с машиной досталась инструкция по применению сигнализации. Быстро разобрался и пользуюсь уже два года – всё работает нормально, нареканий нет.

Поставил на Мазда Кседос 6. Постоянно возникают проблемы с автозапуском по температуре. На СТО мастера сказали, что это норма.

Видео


Смотрите всё про программирование брелка Томагавк 9030.

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

  • Новинки авто 2021
  • Новые автомобили 2022
  • Тест-драйвы
  • Джипы
  • Кроссоверы
  • Ремонт и обслуживание
    • Двигатель
    • Ходовая часть
    • Электрооборудование
  • Сигнализации
  • Прикуриватели
  • Обзоры автомобилей
  • Фото и видеогалереи
  • Новости
  • Шины
  • Машины знаменитостей

© 2021 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Копирование материалов разрешено только с активной гиперссылкой на наш сайт.

Сравнение сигнализаций 9010-го семейства

Раньше выпускались сигналки Tomahawk tw 9010. Эти системы оснащены автозапуском, и как говорят отзывы, особых нареканий к их работе не было. Затем семейство «9010» обновили, и появилась новая модель – tz-9010. Отличий между указанными моделями почти нет – в комплекте Tomahawk tz 9010 присутствует новый антенный модуль, а еще вид брелков немного изменился. Однако «старые» и «новые» брелоки оказались совместимыми, а сами сигналки полностью совместимы по разъемам. Выясним, чем отличаются наборы функций двух разных моделей. Приятного чтения.

Беглое сравнение двух систем

Схемы подключения двух «разных» сигналок будут одинаковыми. То же касается таблиц программирования. К основному разъему в обоих случаях подключается датчик температуры («оранжево-серый» шнур). Концевик «ручника», если нужно, подменяется кнопкой педали:

Заметьте, все это справедливо для обеих систем: для Tomahawk tz 9010 и tw 9010. Сканы взяты из инструкции к первой.

Контроль тормоза нужен в одном случае – а именно, при реализации подключения с автозапуском. В авто с МКП, например, применяется только первый вариант.

Разъем, отвечающий за автозапуск, у обеих сигналок тоже не отличается:

Похожий вариант подойдет для большинства систем Томагавк. А «сокет», который идет в комплекте, нужно суметь подключить правильно:

  1. Реле вынимают из «сокета»;
  2. Определяют полярность диода;
  3. Провода соединяют так: анод должен соединяться с тонким проводом.

В 18-контактном разъеме, не показанном на схеме, присутствует «черно-красный» шнур. Он дублирует линию IGN3, но его нагрузочная способность равна 300 мА. Этот провод можно использовать для управления обходчиком. В базовой инструкции о таком варианте не рассказывается.

Чтобы было понятно, что именно изготовитель подразумевает под линиями IGN1-IGN3, приводим еще один скриншот базового руководства.

Перечислим функции каждой из сравниваемых систем:

  1. Автозапуском, как сказано выше, наделены обе рассматриваемых сигнализации.
  2. Реализуя автозапуск, нужно контролировать работу двигателя. Сигналка Tomahawk tz 9010 воспринимает сигналы тахометра, но может реагировать на срабатывание лампы давления. Все это относится и к более ранней модели (tw-9010).
  3. Отключить охрану, используя только кнопку Override, вам позволит автосигнализация Tomahawk tw 9010. Запоминать или устанавливать «пароль» владельцу не потребуется. Снятие с охраны, таким образом, выполняется без использования брелков. Похожая опция, как ни странно, в системе tz-9010 тоже предусмотрена.

При построении списка использовались инструкции, прилагаемые к двум разным сигналкам. В каждом руководстве одно и то же может сообщаться разными словами. И, похоже, единственное отличие двух разных моделей – в штатном модуле радио.

На втором, более современном, присутствует светодиод.

Сигналки Томагавк семейства 9010 построены на разной элементной базе. Переход к новой базе, например, позволил увеличить дальность связи брелков и основного модуля. Дальность стала равной 1200 м против 800 м, что было характерно для семейства tw. Цифры взяты из инструкции.

Программные опции

Как было сказано выше, таблицы программирования у двух сигналок одинаковые. Таблица есть, например, в руководстве по эксплуатации следующей системы – Tomahawk tw 9010:

За автозапуск здесь отвечают 7 опций: с 1 по 4, а также 7, 15 и 16. Расшифруем настройки четвертой опции:

  1. Контроль двигателя по напряжению – «серо-черный» шнур из разъема X3 остается неподключенным;
  2. Подключение контрольного шнура к лампе давления масла;
  3. Контроль мотора по сигналам тахометра.

Выбор варианта настроек зависит от способа подключения. Есть отзывы, где сказано, что лучше использовать третий вариант, и тогда с автозапуском проблем не будет.

Активация «программной нейтрали»

Выше говорилось, что в машинах с МКП к сигналке подключают концевик «ручника». Еще нужно настроить тип «коробки»: разрежьте петлю выбора КПП, если у вас «механика». После чего, мотор не будет заводиться автозапуском, если не активировать «нейтраль»:

  1. Выполнив остановку, задействуйте ручной тормоз;
  2. На любом из брелков нажмите кнопку «Запуск двигателя»;
  3. Изъяв ключ зажигания, выйдите из авто;
  4. Закройте все двери.

В инструкции сказано, что интервал между шагами 2 и 4 не должен превышать 30 секунд.

Легко найти отзывы, где владельцы рекомендуют оставить петлю, устанавливая сигналку на любой автомобиль. Это снимет необходимость задействовать «нейтраль», но приведет к очень нежелательным последствиям.

Запуск двигателя и особенности настройки

Даже при отсутствии брелков можно отключить или задействовать ежедневный автозапуск. То же относится к автоматическому прогреву. Остальные параметры, связанные с автозапуском, настраивают в режиме программирования (см. таблицу). С использованием брелков, тем не менее, легко задействовать почасовой старт двигателя:

  1. Нажатием клавиш 3-4 указанную опцию активируют;
  2. Выбор режима автозапуска выполняют согласно таблице (см. ниже).

Отключают опцию нажатием тех же клавиш.

Система оценивает значение температуры одним из двух способов:

  1. Если подключен внешний датчик (терморезистор), учитываются его показания;
  2. При отсутствии внешних датчиков оценивается температура в салоне.

По нажатию на кнопку «багажник» дисплей показывает одно значение. И это – температура в салоне. Что верно, даже если резистор подключен корректно.

К применению не рекомендуется такой вариант: настроен автозапуск по температуре, а внешний датчик не используется.

Доработка системы – установка терморезистора

Автосигнализация Tomahawk tz 9010 станет воспринимать показания термодатчика, как только последний правильно подключат:

В комплекте с сигналкой нужных датчиков нет, но их приобретают отдельно. Доработку проводят так:

  1. Подключают терморезистор;
  2. Закрывают капот (концевик размыкается);
  3. Автозапуск по температуре можно использовать.

К системам «раннего» семейства, то есть к tw-9010, все сказанное относится тоже.

Как видите, чтобы задействовать внешний резистор, не требуется подавать команд с брелков. Значение сопротивления будет зависеть от температуры:

  • Комнатная: 10 кОм;
  • -10 C: 42 кОм;
  • -20 C: 68 кОм.

При построении списка использовались отзывы. Удачной настройки!

Комплект tw-9010, Китай

Брелок сигнализации Томагавк: инструкция по эксплуатации

Брелок сигнализации Tomahawk – многофункциональный пульт для управления всей автомобильной охранной системой. Разобраться во всех тонкостях и нюансах использования брелока томагавк поможет инструкция по его эксплуатации и наша статья. Инструкции ко всем моделям собраны ниже.

  1. Характеристики брелока
  2. Инструкции по эксплуатации и применению
  3. Как определить модель брелока
  4. Описание брелока
  5. Значение кнопок
  6. Значение пиктограмм
  7. Как прописать (запрограммировать) брелок
  8. Как выставить время
  9. Если не работает брелок

Характеристики брелока

В комплекте к автосигнализации tomahawk (к современным версиям, например к популярным х5, tz-9020 или tw- 9010, 9030) обычно идут два брелока:

  • основной, с двусторонней связью – брелок с жидкокристаллическим дисплеем, который позволяет автовладельцу получать оповещения системы безопасности и осуществлять управление охранным комплексом на расстоянии, на нем обычно расположено пять кнопок;
  • дополнительный, с односторонней связью – этот брелок без дисплея, он имеет всего четыре кнопки и индикатор – светодиод.

Брелок этой марки отличается хорошей устойчивой связью с объектом, на ровной поверхности радиус действия достигает 1200 метров, в городе дальность снижается до 100 метров, сигнал транслируется на частоте 868 Mhz или 434 Mhz frequency.

Фото брелока Томагавк tw-9020, 9030 (основной, дополнительный и антенна)

При помощи брелока большинства сигнализации можно осуществлять такие основные функции:

  • ​постановка/снятие с охраны авто;
  • закрытие и открытие дверей с работающим двигателем;
  • открытие замка багажника на расстоянии, в том числе отдельно от дверей;
  • автозапуск двигателя (в том числе отложенный по таймеру или заданной температуре)
  • управление иммобилайзером;
  • поиск машины на большой стоянке;
  • включение режимов сирена и анти-ограбление;​
  • контроль всех систем охраняемого автомобиля на расстоянии (температура, заряд аккумулятора, уровень бензина и многое др.);
  • просмотр истории оповещений системы;
  • настройка уровня чувствительности датчиков движения и удара;
  • программирование функций автосигнализации;
  • дистанционное включение сервисного режима.

Данные опции подробно описываются в инструкции по применению к любому брелоку.

Инструкции по эксплуатации и применению

Как определить модель брелока

Если вы не знаете какая у вас модель брелока, тогда сначала придётся ее определить.

Сделать это можно при помощи:

  • заводской наклейки с указание модели сигнализации (она присутствует на всех брелоках);
  • если же ее у вас не осталось или шрифт не читаем, то определить модель можно по внешнему виду – просто сопоставив свой брелок с фотографиями других пультов. Это легко сделать по ссылке на официальном сайте марки, где производителем представлена совместимость брелоков и антенн с моделями автосигнализаций.

Описание брелока

На каждом брелоке томагавк расположены однотипные кнопки и пиктограммы (значки на ЖК-дисплее).

Значение кнопок

На основном и дополнительном брелке присутствуют следующие кнопки с картинками:

  • КН 01 – значок закрытого замка;
  • КН 02 – значок в виде ключа;
  • КН 03 – значок с открытой крышкой багажника;
  • КН 04 – значок в виде перечеркнутого динамика;
  • КН 05 – значок буквы F в круге (только на основном брелке).

Схема и обозначения кнопок

Значение пиктограмм

Пиктограммы (загорающиеся значки на экране сигнализации) оповещают владельца о состоянии автомобиля и системы охраны:

  • 1. машина поставлена на ручной тормоз;
  • 2. система поставлена на охрану;
  • 3. тихий режим охраны;
  • 4. блокировка дверей;
  • 5. блокировка замков снята;
  • 6. виброрежим брелока включен;
  • 7. включен сервисный режим;
  • 8. уровень заряда;
  • 9. открыта одна из дверей;
  • 10. работает силовой агрегат;
  • 11. открыт багажник;
  • 12. температура
  • 13. время;
  • 14. включен будильник;
  • 15. включен таймер;
  • 16. повторяющийся автозапуск;
  • 17. режим экономии электроэнергии;
  • 18. объект охраны в зоне действия брелока;
  • 19. канал двухсторонней связи;
  • 20. вызова автовладельца;
  • 21. автозапуск по заданной температуре;
  • 22 – 25. срабатывание сенсоров удара;
  • 26. включен режим “сирена”;
  • 27. индикатор открытого капота;
  • 28. работают световые устройства машины.

Схема расположения пиктограмм

Таблица программирования Томагавк 9010

Как прописать (запрограммировать) брелок

Программирование брелка томагавк может быть легко произведено самостоятельно при помощи нескольких нехитрых действий комбинаций кнопок. Существует два способа, как прописать (привязать, прошить) брелок.

1 способ:

  • включить зажигание, стартер не запускать;
  • нажать кнопку “Override”, удерживать ее пока система не подаст 4 звуковых сигнала;
  • одновременно нажать кнопки “открытия багажника” и “тихой охраной” и удерживать до появления звуковых сигналов.

2 способ:

  • нажать кнопки “открытия багажника”, “Override” и “включение тихой охраны” одновременно;
  • отпустить кнопки после 5 подтвержающих сигналов системы;
  • нажать кнопки снова и удерживать, пока подоротники системы не мигнут​.

Далее следует настройка брелка: владелец может выставить текущее время, установить будильник (включить или отключить), и таймер при необходимости.

Как выставить время

Если вам нужно выставить время на брелке томагавк:

  • нажмите и удерживайте КН 05 пока не замигают символы;
  • выставите текущие часы кнопками КН 03 и КН 04;
  • нажмите КН 05 один раз и выставите нужное количество минут.

Если не работает брелок

Если у вас перестал функционировать брелок от сигнализации, то скорее всего в нем села батарейка – просто замените ее на новую.

Если эти действия не помогли – попробуйте заново его запрограммировать. В случае неудачи – обратитесь в сервисный центр для диагностике или купите новый брелок.

Видео инструкции к популярным моделям брелоков TZ-9010, TW-9020, 9030, X3, Х5, их применению и программированию, как привязать брелок к сигнализации и завести машину с автозапуска, смотрите ниже.

Сигнализация Tomahawk 9010, 9020 и 9030: руководство по установке и применению

Решение о покупке автосигнализации возникает сразу же после приобретения автомобиля, так как в наше время любое транспортное средство нуждается в охране. Подобрать надежную сигнализацию можно из ассортимента компании Tomahawk. В статье разбирается сигнализация Tomahawk 9010, 9020 и 9030, вместе с ее инструкцией по эксплуатации и установке своими руками.

Охранные системы Tomahawk представлены в широком ассортименте по доступной цене. Все модели оснащены автозапуском, обратной связью. Набор стандартных функций присутствует на каждой сигнализации, но в зависимости от модели функционал может отличаться.

Комплект для установки автосигнализации Tomahawk

Tomahawk 9010

Модель TW-9010 имеет хорошие технические характеристики и функциональные возможности, но при этом у нее достаточно низкая стоимость. Дистанционное управление функциями авто осуществляется с помощью брелока.

Руководство по эксплуатации

В комплекте с охранной системой Tomahawk TW-9010 идут рекомендации пользователя, в котором описаны основные ее функции, а также прилагается инструкция по установке и настройке автосигнализации своими руками.

Основные функции системы

Данная автосигнализация TW-9010 является бюджетным вариантом, но при этом имеет ряд основных функций, которые обеспечивают надежную защиту:

  • противоугонные функции антиграббера и антисканера;
  • обратную связь через программируемый брелок с ЖК-экраном;
  • блокировку двигателя, дверей, багажника;
  • автоматическую, тихую, аварийную постановку и снятие с охраны;
  • встроенный иммобилайзер;
  • программируемое управление центральным замком;
  • различные режимы охраны;
  • автозапуск.

Перечислены основные функции, но модель TW-9010 оснащена множеством дополнительных, облегчающих водителю управление автомобилем.

Автосигнализация Tomahawk TW-9010

Tomahawk 9020

Сигналка TZ 9020 относится к среднему классу, отличается высоким качеством и надежностью. Модель позволяет использовать различные режимы охраны с разными способами оповещения и реагирования на попытку угона. Кроме того, у нее есть функция блокировки реле двигателя. Если преступник проник в авто и завел его, то система сразу реагирует и посылает сообщение на брелок. Владелец сможет отключить двигатель.

Руководство владельцу

В комплект сигнализации входит руководство, содержащее инструкцию по установке, настройке и эксплуатации. Даже автолюбители без опыта смогут разобраться в схемах и установить, запрограммировать или перепрограммировать сигнализацию своими руками.

Основные функции системы

Модель TZ 9020 имеет все стандартные функции, которые устанавливаются на сигнализации Tomahawk.

Кроме того, в ней реализованы дополнительные возможности:

  • запуск двигателя на расстоянии;
  • система реагирует на расстоянии до 1,2 км;
  • есть датчики удара, вибрации;
  • предупреждение об открытых дверях;
  • получение оперативной информации о состоянии охраны и показателей датчиков;
  • предотвращение ложного срабатывания;
  • возможность постановки на охрану разными способами и в различных режимах.

Большой плюс системы TZ 9020 то, что при ее покупке водителю выдается индивидуальный код. Это дает дополнительную защиту, так как кодграббер его не распознает. Автозапуск дает возможность с помощью брелока прогреть двигатель и салон зимой, а летом включить кондиционер.

Охранная система Tomahawk 9020

Tomahawk 9030

Модель TZ 9030 является новейшей разработкой, поэтому сильно отличается от моделей 9010. Она может быть установлена на любое транспортное средство, с любой коробкой передач.

Руководство пользователя

Как и во всех комплектах моделей этого бренда, TZ 9030 имеет инструкции по эксплуатации. В нем содержится основная информация, касающаяся этой модели охранной системы: основные функции, подробную инструкцию по установке, схемы подключения и основные настройки (автор видео E96ru).

Основные функции системы

Имеет следующие функции:

  • полный набор функций по взятию и снятию на охрану с обратной связью;
  • возможность программирования брелока и функций системы;
  • контроль и передача информации владельцу авто о состоянии охранной системы;
  • запуск и отключение двигателя на удаленном расстоянии, возможность прогрева двигателя до заданной температуры;
  • возможность контроля и поддержания в салоне определенной температуры;
  • защита от сканирования и кодграббера;
  • радиус действия составляет 1200 метров.

Таким образом, сигнализация TZ 9030 обеспечит надежную охрану транспортного средства, для водителя создает комфортные условия до начала движения, владелец всегда может получить информацию о состоянии авто и охраны.

Комплект сигнализации TZ 9030

Пособие по установке

Охранные системы Tomahawk TW 9010, TZ 9020, TZ 9030 имеют стандартную схему подключения.

Сначала нужно выбрать место для установки основных элементов сигнализации.

При этом руководствоваться следующими правилами:

  • выбирать неприметные места;
  • вблизи не должно быть источников тепла и влаги;
  • ограничить влияние штатной электроники, чтобы избежать помех в дальнейшей работе сигнализации.

Подключение сигнализации начинается с установки основных элементов охранной системы:

  1. Перед установкой нужно отключить электропитание.
  2. Центральный блок управления устанавливается в салоне, в труднодоступном месте. Обычно его помещают за приборной панелью.
  3. Антенну следует установить как можно выше, чтоб она соприкасалась ни с какими металлическими предметами и электропроводкой.
  4. Сирену устанавливают в моторном отсеке в недоступном месте, изолировав ее от попадания влаги и источников тепла. Рупор следует направить вниз.
  5. Концевики размещают на багажнике и капоте. Они должны быть защищены от влаги.
  6. Датчик температуры лучше установить около мотора, чтобы иметь достоверную информацию о температуре двигателя.
  7. Все сильноточные провода нужно защитить плавкими предохранителями. Соединительные контакты пропаиваются. Сверху нужно установить специальные термоусадки.
  8. Далее необходимо сделать монтаж светодиодной лампы. По ней можно будет определить, что машина находится под охраной.
  9. Датчик удара размещают внутри машины, идеальным местом является центр, крепят его к металлу с помощью стяжки или двустороннего скотча.

Присоединение цветных проводов к разъемам центрального управления блока, датчикам и другим элементам системы выполняется согласно схеме в инструкции. На заключительном этапе нужно настроить чувствительность датчика удара. Начинать надо с минимума, увеличивая чувствительность. Затем нужно настроить запуск двигателя дистанционно, функцию ежедневного запуска мотора, запрограммировать брелок. С помощью кнопки Override можно настроить некоторые функции без использования брелока.

После установки и настройки сигнализации Tomahawk своими руками ее нужно проверить на работоспособность. Для этого нужно нажать красную кнопку тревоги и проверить, реагирует ли система. Если прозвучал звуковой сигнал оповещения, значит, установка прошла успешно.

Видео «Тестирование автосигнализации Tomahawk TW-9010»

На видео демонстрируется, как проверить сигнализацию Tomahawk TW-9010 на работоспособность в домашних условиях (автор видео paladinMgn).

Инструкция по эксплуатации сигнализации томагавк (tomahawk) 9010, 9020 и 9030

Технические характеристики

Технические параметры оборудования Томагавк TZ-9020:

  • напряжение в цепях питания — 12-15 В;
  • потребляемый ток — до 16 мА;
  • несущая частота — 434 МГц;
  • тип кодировки — частотная модуляция;
  • радиус действия пультов — до 1200 м.

Комплектация

В состав комплекта сигнализации Томагавк 9020 входят компоненты:

  • головной модуль;
  • набор пультов (коммуникатор и вспомогательный);
  • сенсор удара;
  • антенный блок;
  • комплект жгутов электропроводки;
  • концевой переключатель;
  • контрольный светодиод (только для версии TW);
  • кнопка программирования;
  • техническая документация.

Функции

Функции, реализованные в сигнализации:

  • сохранение настроек при отключении питания;
  • автоматическое включение охраны при случайном нажатии на кнопку;
  • дистанционный пуск мотора;
  • автоматический запуск по времени;
  • турботаймер;
  • встроенная защита от ложных срабатываний;
  • режим поиска машины на стоянке;
  • предусмотрено отключение сирены сигналом от пульта;
  • возможность управления замком багажника.

Преимущества и недостатки

  • низкая стоимость;
  • поддерживается дистанционный пуск мотора;
  • предусмотрена обратная связь;
  • большой радиус действия.

Недостатки оборудования, отмеченные в отзывах:

  • сигнал управления улавливается сканерами;
  • влияние помех на передаваемый сигнал;
  • нет пуска по температуре воздуха.

Вход в настройки автосигнализации

Для попадания в меню настроек Томагавк 9010 следуйте инструкции.

  1. Отключите зажигание.
  2. Для выбора режима нажмите на клавишу «Овериде» несколько раз. Трижды – аварийный режим «Валет». Четыре раза – ежедневный автозапуск мотора. Пять раз – автоматический прогрев двигателя по температуре салона.
  3. Включите зажигание. Прозвучат сигналы сирены. Их количество соответствует выбранной функции. Аварийный режим – трижды сработает сирена и габаритные огни. Ежедневный автозапуск двигателя – четыре раза пискнет сирена и поворотники.
  4. Для активации или деактивации функции нажмите сервисную кнопку.
  5. Последует сигнал сирены и светодиода. Один ЧИРП – активация опции. Два звука – отключение функции.
  6. Отключите зажигание. Световые приборы мигнут пять раз.

Как установить

Инструкция по установке содержит стандартные рекомендации по размещению компонентов:

  1. Электронный блок располагается в панели приборов (на небольшом удалении от места монтажа замка). Точка установки не должна заливаться жидкостями или нагреваться потоками воздуха от климатической установки.
  2. Антенна монтируется на верхней кромке стекла (для повышения радиуса действия пультов).
  3. Сирена размещается на переборке, отделяющей моторный отсек от салона. Рекомендуется направить раструб вниз (для стока конденсата).
  4. Разместить дополнительные концевые переключатели, места монтажа не должны заливаться водой. Датчик фиксации удара устанавливается в салоне, деталь прикручивается к металлическим элементам кузова. Контрольный диод выносится на панель или стойки (на версии TZ узел расположен в антенном блоке), клавиша настройки размещается в скрытой полости.
  5. После монтажа требуется установить шнуры питания и запрограммировать рабочие параметры сигнализации.

Требования по установке

Инструкция к сигнализации Томагавк ТВ-9020 содержит следующие требования по монтажу:

  • компоненты размещаются скрытно;
  • вблизи блоков не должно находиться источников тепла и подвижных элементов;
  • детали комплекса располагаются на удалении от штатных электрических цепей;
  • монтажные работы выполняются на обесточенном автомобиле;
  • антенный блок располагается на удалении от источников помех и металлических панелей;
  • не рекомендуется наращивать длину соединительной проводки между блоками.

Схема подключения устройства

Схема подключения предусматривает подсоединение силового разъема к бортовой сети автомобиля и к цепям замка зажигания. Положительный силовой кабель с изоляцией красного цвета защищается предохранителем номиналом 30 А. Основная колодка, оснащенная 14 выходами, используется для управления внешней светотехникой и для коммутации с переключателями ручного тормоза. В штекере имеются провода для подачи сигнала к сирене, предусмотрены шнуры управления концевыми переключателями дверей и капотов.

Блок центрального замка подключается при помощи отдельного жгута, допускается управление элементами при помощи положительного или отрицательного импульса. Сигнализация Tomahawk TW 9020 позволяет управлять замками со штатной пневматической системой (используется на автомобилях Mercedes-Benz и части моделей Audi). Системы TW и TZ отличаются конфигурацией колодки антенного блока, на модификации ТВ используется отдельный контрольный диод, оснащенный 2-контактным штекером.

Предназначение режима Valet на сигнализациях Tomahawk

Самое главное предназначение режима Valet заключается в том, что противоугонная система Tomahawk располагает большим комплексом охранных услуг.

Эти услуги, в то же время, не всегда должны быть включены, для того, чтобы система автомобильной сигнализации работала более эффективно на протяжении длительного промежутка времени.

Иными словами, если водитель оставляет собственное транспортное средство на ремонт в автомобильной мастерской, то данная функция должна быть отключена, чтобы рабочие смогли проводить комплекс необходимых работ с автомобилем для придания полной безопасности при движении по дорожному покрытию.

Существуют и другие причины, по которым системный режим Валет должен периодически отключаться. Например, если вы оставляете автомобиль в надежном месте, в гараже. В этом случае нет необходимости пользоваться комплексом охранных услуг, если вы абсолютно уверены в безопасности нахождения вашего транспортного средства в условном установленном месте.

Как пользоваться

Инструкция по эксплуатации, приложенная к оборудованию, содержит описание функций сигнализации. Отдельные разделы посвящены управлению оборудованием при помощи коммуникатора. Документация содержит советы по автоматическому или дистанционному пуску, а также по аварийному отключению охраны. В руководстве приведен алгоритм установки и настройки компонентов.

Обозначение кнопок и символов

На головном пульте расположены 5 кнопок, отмеченных иконками. В документации имеется таблица с возможными комбинациями клавиш (для включения основных и дополнительных функций).

Вспомогательный пульт не оснащается кнопкой F, предназначенной для регулировки параметров, отображаемых на табло.

На дисплее имеются пиктограммы, отображающие сработавшие зоны охраны, а также позволяющие определить режим работы охранного комплекса. Дополнительные значки указывают на включение вспомогательных режимов.

Программирование брелока

Приложенная к Томагавк 9020 инструкция включает раздел по программированию дополнительного пульта:

  1. Отключить цепи поддержки воспламенения рабочей смеси, а затем последовательно надавить на клавишу входа в режим программирования 7 раз.
  2. Активировать цепи зажигания, комплекс подаст 7 гудков сиреной, указывая на готовность к записи кодов устройств управления. Одновременно производится очистка памяти, водителю требуется запрограммировать как старые, так и новые устройства.
  3. Для сохранения брелока в память необходимо комплексно утопить кнопки управления охранными функциями (отмечены иконками замков с замкнутой и отстегнутой дужкой). Запись устройства сопровождается соответствующим числом гудков сиреной. Всего в памяти сохраняются коды 4 пультов, при попытке записи пятого устройства из ячейки удаляется первый брелок.
  4. Произвести настройку коммуникаторов (запрограммировать часы или таймер).

Как настроить автозапуск

Предварительная настройка автозапуска выполняется в процессе программирования процессорного блока сигнализации Tomahawk TW 9020. Водитель устанавливает продолжительность цикла прогрева и пороговое значение температуры, при которой производится пуск. Дополнительно настраивается время работы стартера и программируется методика контролирования работы мотора (по тахометру или напряжению в сети). Рабочие таблицы с рекомендациями приведены в руководстве по эксплуатации.

Чтобы настроить автозапуск на сигнализации по времени требуется удержать в нажатом состоянии кнопку с пометкой в виде разомкнутого замка. После подачи сигнала (или переключении свечения диода на зеленый цвет) выполняется воздействие на кнопку с иконкой запертого замка. Контрольный диод начнет работать сериями по 2 вспышки, запуск мотора производится ежесуточно или через каждые 1, 2 или 4 часа. Прогрев по температуре сигнализация не поддерживает.

Изменение кода доступа

В инструкции по применению приведен алгоритм изменения пароля, который используется для отключения охранного режима и для выключения функции противодействия ограблению. По умолчанию установлено значение 11, для его изменения требуется предварительно включить в настройках блока режим деактивации паролем. Для корректировки кода требуется нажать на клавишу настройки 4 раза, а затем подать питание в цепи головного блока поворотом ключа в замке. Комплекс подаст 4 сигнала сиреной.

Затем владелец коротко нажимает на клавишу программирования, после чего вводит число при помощи кнопок брелока (в диапазоне от 1 до 4). Каждой кнопке соответствует своя цифра, таблица приведена в прилагаемой к комплексу Tomahawk TZ-9020 инструкции. Для ввода второго регистра снова нажимается кнопка программирования, ввод цифр подтверждается гудком сирены.

ЦифраСимвол на кнопке
1Запертый замок
2Раскрытый замок
3Автомашина
4Громкоговоритель

Аварийное управление

Для отключения комплекса кодовым числом потребуется:

  1. Отпереть дверцу штатным ключом и установить замок зажигания в позицию «включено».
  2. Ввести первый регистр пароля соответствующим числом нажатий на клавишу настройки.
  3. Перезагрузить цепи зажигания и запрограммировать второй регистр.
  4. После изъятия ключа из замка происходит прекращение подачи сигналов тревоги. Если между шагами была сделана пауза более 5 секунд или введено некорректное число, то процедура начинается заново.
  5. Если в настройках комплекса не указан ввод пароля, то охрана отключается троекратным нажатием на кнопку программирования. После подачи двойного гудка и вспышек лампами происходит разблокирование электрических цепей.

Блокировка клавиш

Коммуникатор автосигнализация Томагавк ТЗ-9020 поддерживает блокировку кнопок от случайного нажатия. Функция включается путем воздействия на кнопки, отмеченные ярлыком запертого замка и литерой F. На табло активируется иконка с надписью 5 Key Lock. Для снятия защиты требуется комплексно нажать на клавиши с символом открытого замка и с буквой F, иконка на табло выключается.

Прописка брелка

Привязка пультов Томагавк 9010 с помощью сервисной кнопки делается так.

  1. Активируйте зажигание, не заводя двигатель автомобиля.
  2. Зажмите «Оверрайд» до тех пор, пока сирена не подаст четыре сигнала. Это означает вход в режим настройки.
  3. Отпустите сервисную кнопку.
  4. Нажмите клавиши на пульте «Открытие багажника» и «Перечёркнутый рупор». Сирена подаст один сигнал. Если привязывается второй передатчик, тогда вы услышите два сигнала и т.д.
  5. Выйдите из режима настройки, выключив зажигание. Можно выйти и по-другому, ничего не делая на протяжении шести секунд.

Неполадки и ремонт

Если при попытке использования автомобильной сигнализации возникают проблемы с управлением, то рекомендуется проверить состояние элемента питания. На коммуникаторе включается контрольный индикатор, помогающий определить заряд батарейки.

Проблемы с подачей сигналов возникают при загрязнении контактов или повреждении кнопок, для восстановления работоспособности потребуется выполнить ремонт или приобрести новый брелок.

Повреждения коммутационных кабелей, соединяющих компоненты комплекса, приводят к сбоям в работе. Для обнаружения точки разрыва требуется проверить цепи тестовым прибором. При выходе из строя электронных элементов сигнализации с автозапуском необходимо обратиться в специализированный сервис для определения неисправного узла и замены деталей.

Override не работает: что делать

Рассмотрим причины, по вине которых не функционирует сервисная клавиша:

Инструкция и руководство для
Tomahawk TZ-9030 на русском

40 страниц подробных инструкций и пользовательских руководств по эксплуатации

Пульт 2 в 1 для Tomahawk TW9030, TW7010, TW9020, TZ7010, TZ9020, TZ9030, H1, H2

Автозапуск на сигнализации ТОМАГАВК 9030 (Tomahawk)

Брелок Tomahawk TZ9030

Снятие с охраны без брелка Tomahawk TZ-9020/TZ-9030

Изменение времени прогрева Tomahawk TZ-9020/TZ-9030

Автозапуск по температуре TOMAHAWK TZ9010 Обслуживание аккумулятора

Tomahawk TZ-9030 на Focus 1 Желток

Изменение времени периодического запуска Tomahawk TZ 9020 Tomahawk TZ9030

TOMAHAWK СОДЕРЖАНИЕ: РУКОВОДСТВО по ЭКСПЛУАТАЦИИ. ш.

  • Изображение
  • Текст
  • Содержание

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ.

I. Основные функции системы.
II. Индикация дисплея LCD.
III. Брелоки дистанционного управления.
IV. Функции, вылопняемые при помощи брелока.

V. Как пользоваться охранным комллексом:

12. Управление центральным замком

ео время движения.

16. Автоматический прогрве двигателя по заданной

температуре

Подготовка к дистанщюнному запуску для а/м с

механической коробкой передач

30. Программирование нового PiN кода.

  • СОДЕРЖАНИЕ:
  • РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
  • I. Основные функции системы.
    • II. Индикация дисплея ЬСО.
    • ( KEYLOCK]
    • [2-3 AUTO IMMO)
    • [ 2-4 AUTO ARMI
    • 11-2TEMPSTART) (Q) ((J)) У
    • Брелоки дистанционного управления
    • 6/-
    • IV. Функции системы, выполняемые при помощи брелока.
    • V. Как пользоваться охранным комплексом.
      • 1. Постановка в охрану.
      • 2. Тихая постановка в охрану
      • 3. Отключение датчика удара.
      • 4. Отключение режима охраны.
      • 5. Двушаговое отключение режима охраны.
      • 6. Охрана с заведенным деигателем.
      • 7. Автоматическая постановка на охрану.
      • 8. Автоматическая перепостановка в режим охраны.
      • 9. Режим охраны.
      • 10. Режим иммобилайзера.
      • 11. Функция безопасного вождения.
      • 12. Управление центральным замком во время движения.
      • 13. Дистанционный запуск/глушение двигателя.
      • 14. Турботаймер.
      • 15. Автоматический почасовой запуск двигателя.
      • 16. Автоматический прогрев двигателя по заданной температуре.
      • 17. Подготовка к дистанционному запуску двигателя для а/м с механической коробкой передач.
      • 18. Поиск автомобиля.
      • 19. Паник-функция.
      • 20. Anti-Hijack.
      • 21. Дистанционный Anti-Hijack.
      • 22. Режим Valet.
      • 23.3ащита от ложных срабатываний.
      • 24. Дистанционный опрос состояния
      • 25. Дистанционное отпирание багажника (доп. канал).
      • 26. Дистанционное отключение сирены.
      • 27. Управление дополнительным каналом.
      • 28. Аварийное снятие с охраны.
      • 29. Персональный код (PIN код).
      • 31. Программирование новых брелоков.
      • 32. Информация о запрограммированных брелоках.
      • 33. Информация о работоспособности датчиков.
      • 34. Индикация светодиода.
      • 35. Отображение информации на LCD брелоке.
      • 36. Функциональные возможности брелока-пейджера.
      • 37. Порядокзамены элемента питания в брелоке С LCD.
      • 38. Режим программироеания охранных функций.
      • 39. Режим программироеания функций дистанционного запуска.
      • 40. Возврат к заводским установкам.
    • VII. Описание программируемых охранных функций системы.
    • IX. Описание программируемых функций дистанционного запуска.
  • Руководство по установке.
    • I. Основные принципы установки.
    • II. Выбор расположения основных блоков
    • III. Подключение системы.
      • Управление Ц.З. отрицательными импульсами
    • V. Технические данные.
    • VI. Комплектация

. Режим программирования функций дистанционного запуска. .

  • Изображение
  • Текст

39. Режим программирования функций дистанционного

40. Возврат к заводским установкам.

VI. Таблица программирования охранных функций.

РУКОВОДСТВО по УСТАНОВКЕ.

I. Основные принципы установки.
II. Выбор расположения основных блоков.
III. Подключение системы.
IV. Схемы подключения.

V. Технические данные.
VI. Комплектация.

Вы приобрели профессиональную противоугонную сигнализа­

тщательностью, в нем используются новейшие достижения и технологии.

Сигнализация обеспечит Вашему автомобилю надежную защиту от

технологиям. Вы сможете полностью контролировать ситуацию внутри и

рядом с Вашим «любимцем». Широкие сервисные функции охранного
комплекса раскроют перед Вами новые возможности автомобиля.

Руководство по эксплуатации, I. основные функции системы, Руководство

Эксплуатации i. основные функции системы, Tomahawk

  • Изображение
  • Текст

РУКОВОДСТВО

ЭКСПЛУАТАЦИИ

I. Основные функции системы.

1. Антиграббер
2. Антисюнер
3. Обратная связь
4. Охртна дверей, капота, багожнию и системы зажигания
5. Блокиров

. Дополнительная блокировюз двигателя

7. Встроенный иммобилайзер

. Индивидуальный PIN код

9. Аварийное снятие с охраны
10. Тихая постановю/сняте с охраны
11. Автоматичесюя постановка в охрану
12. Автоматическая перепосгановю в охрану
13. Режим охраны с заведенным двигателем
14. Двушаговое отключение режима охраны
15. Двухуровневый датчик удара
16. Встроенный центральный замок

Встроенный в антенный модуль светодиод индишции состояния

18. Программируемый импульс центрального замю
19. Управление центральным эамюм при заведенном двигателе
20. Встроенное реле блокировки двигателя
21. Встроенное реле парювочных огней

дополнительный канол (программируемый)

23. Учет задержки салонного освещения
24. Функция вежливой подсветки
25. Датчик температуры
26. Возможность подключения системы «комфорт»
27. Возмсокность подключения штатного клагтаона
26. О&юд неисправной зоны
29. Защита от ложных сработывоний
30. Память состояния
31. Память о срабатывании
32. Инди

тация статуса системы светодиодным индикатором

34. Режим «Valer
35. Рюким «Antì-Hijack»
36. Режим «тиюй» охраны
37. Дистанционное выключение/включение сирены
36. Дистанционное позонное отключение датчи

39. Программируемые брелоки
40. Информация о запрограммированных брелоках
41. Брелок-пейд жер с LCD
42. Визуальное и звуковое подтверждение выполняемых функций
43. Визуальная индигтация всм сработавших трисеров и состояния системы
44. Подсвепта LCD
45. Встроенные часы
46. Встроенный таймер
47. Встроенный будильник
46. Инди

тация уровня заряда батареи питания

49. Режим вибрации
50. Режим эюномии энергии батареи питания
51. Блокиров

та кнопак брелока-пейджера

52. Увеличенная дальность действия

та-пей^оюра до 1200 м (зависит от внешних условий]

53. Отоброх^ие изменений состояния системы на всех запрограммированных брелоках-пей/оюрох
54. Функция безопасного всждения
55. Поиск^тихий поиск автомобиля
56. Дистанционное открывание багажника
57. Функция предупреждения о не закрытой двери во время двююния
56. ItoHTpoAb температуры в салоне а/м
59. Защищенный дистанционный запусг^глушение двигателя
60. Почасовой автомотический запуск двиготеля
61. Автоматический прогрев двигателя по заданной температуре
62. Возможность подключения функции sanycira на а/м с автоматической или механичес

63. Возможность подключения фикции sanycira но а/м с бензиновым или дизельным двигателем
64. Турботаймер

Ii. индикация дисплея ьсо, Keylock, 3 auto immo)

4 auto armi, 2tempstart) (q) ((j)) у

  • Изображение
  • Текст

II. Индикация дисплея ЬСО.

[2-3 AUTO IMMO)

[ 2-4 AUTO ARMI

11-2TEMPSTART)

— индикация режима охраны.

— индикация режима “тихой охраны”.

индикация закрытого центрального замка.

— индикация открытого центрального замка.

— индикация открытой(ых) двери(ей).

индикация открытого капота.

— индикация открытого багажника.

-индикация работы передатчика брелока-

индикация слабого удара. .

  • Изображение
  • Текст

■ индикация слабого удара.

■ индикация сильного удара.

— индикация отключения предупредительной зоны

-индикация отключения основной зоны датчика

— индикация режима “Anti-hijack”.

— индикация режима “Valet”

— индикация выключенного ручного тормоза

■ индикация уровня заряда батареи.

— индикация включенного зажигания.

■ индикация заведенного двигателя.

[ KEYLOCK) — индикация блокировки кнопок брелока-пейджера.

Автомобильная сигнализация Томагавк 9010, 9020 и 9030: инструкция по установке и эксплуатации

Современный рынок автомобильной электроники предлагает потребителям множество разновидностей противоугонных систем. Причем модели сигнализаций могут иметь не только защитные, но и дополнительные функции, направленные на более комфортное управление автомобилем. Что представляет собой сигнализация Томагавк 9010, инструкция по эксплуатации, а также рекомендации по установке описаны в этой статье.

Описание и технические характеристики

Подробный обзор технических параметров системы:

  • питание охранного комплекса осуществляется от электросети с 12-вольтным напряжением;
  • при отключенном зажигании потребление тока сигнализацией должно составить не более 16 мАч;
  • для передачи данных между трансивером и коммуникатором (пейджером) используется частотный радиоканал, рассчитанный на 434 МГц;
  • тип коммутируемой связи — FM;
  • для питания коммуникатора применяются элементы класса ААА, рассчитанные на 1,5 В.

Комплектация

Комплект поставки автомобильной охранной системы Tomahawk TW 9030:

  1. Микропроцессорный модуль для управления сигнализацией. Поставляется в прямоугольном корпусе черного цвета.
  2. Сервисное руководство по монтажу и использованию системы. Изучение материала пользователем позволяет правильно устанавливать и подключать Томагавк 9030 в машине.
  3. Основной пейджер, оснащенный жидкокристаллическим экраном, на котором отображается состояние сигнализации.
  4. Запасной коммуникатор без дисплея. В этом устройстве функция обратной связи не предусмотрена.
  5. Двухзоновый контроллер чувствительности для определения любых воздействий на кузов. Информация о срабатывании датчика также выводится на экране пульта.
  6. Диодная лампочка состояния системы.
  7. Трансивер с проводом и коннектором для подключения к бортовой сети.
  8. Набор проводов для монтажа и соединения элементов.
  9. Концевой переключатель для установки на капот или дверь багажного отсека.
  10. Гарантийный талон.
  11. Упаковка.

В комплектацию автосигнализации Томагавк 9030 не входят «концевики» для установки на двери, эти устройства приобретаются отдельно.

Видео «Комплект поставки противоугонных систем Томагавк 9030»

Снято каналом «Авто гонщик».

Автозапуск на Tomahawk TZ-9010: установка и настройка

Для предотвращения от угона своего ”железного коня” большинство автолюбителей уже давно в этих целях применяют многочисленные системы сигнализаций.

Автосигнализация Tomahawk TZ-9010 – высокоэффективное средство против угонщиков, обладающее высокой надежностью, средним сроком службы и доступной ценой.

Как завести и заглушить машину с брелока (с основного и дополнительного)

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Исполнение TZ-9010 является базовой модификацией для Tomahawk.

Основные действия, доступные с использованием автосигнализации Tomahawk TZ-9010:

  • дистанционный запуск двигателя автомобиля путем программировании функций включения на определенное время. Это особенно важно в зимнее время года, когда перед поездкой необходимо заблаговременно прогревать автомобиль;
  • старт самодиагностики систем;
  • осуществление вызова владельца машины в случае срабатывания датчиков системы.

Основные возможности и преимущества

Описание возможностей и преимуществ «сигналки» Tomahawk TW 9030:

  1. Запуск мотора машины автоматически. Силовой агрегат может заводиться в соответствии с показаниями температуры, которые настраиваются пользователем, а также по команде. Автостарт мотора может осуществляться на любых автомобилях, независимо от трансмиссии (автоматическая или ручная коробка передач) и типа двигателя (бензин или дизель).
  2. Возможность установки дополнительных триггеров на двери и багажное отделение.
  3. Наличие иммобилайзера. Устройство производит блокирование силового агрегата авто при попытке несанкционированного запуска. Для этого используется специальное реле, которое размыкает и замыкает контакты системы зажигания, необходимые для старта мотора. Блокировка двигателя сохраняется после отключения и демонтажа сигнализации.
  4. Охрана авто с запущенным силовым агрегатом. Удобная функция, если пользователь покидает транспортное средство на короткое время.
  5. Возможность дистанционной настройки параметров датчика чувствительности и удара.
  6. Наличие встроенного температурного контроллера в блоке управления. С его помощью пользователь может определить температуру воздуха в салоне авто.
  7. Возможность настройки сигналов управления ЦЗ (центральным замком).
  8. В комплектацию сигнализации Томагавк 9030 не входит сирена, но пользователь может подключить сигналы тревоги к рулевому гудку.
  9. Возможность реализации системы «Комфорт». При ее правильной настройке дверные замки будут закрываться через 30 секунд после отправки команды с пейджера. Это позволит пользователю забрать все вещи из салона и запереть двери с занятыми руками.
  10. Функция «Паника». Используется для привлечения внимания окружающих к автомобилю и отпугиванию потенциальных злоумышленников от него. По команде производится активация световых приборов, подключенных к сигнализации, а также тревожных сигналов. Опция позволяет обозначить транспортное средство как охраняемое.
  11. Наличие режима «Валет». При его активации пользователь может передать авто на ремонт или сервисное обслуживание, не отдавая специалистом пульт для управления сигнализацией. Это сделано в целях безопасности, чтобы посторонние люди не знали о наличии противоугонной системы и не могли скопировать брелок.
  12. Функция «Антиограбление». Применяется для поэтапного блокирования работы силового агрегата на расстоянии в случае насильственного захвата или угона авто. Пошаговая остановка мотора позволит злоумышленнику покинуть место преступления и отъехать от автовладельца на безопасное расстояние.
  13. Тихая охрана транспортного средства. При попытке взлома авто система не включает тревожные сигналы и не срабатывает световыми приборами авто. Информация о срабатывании отправляется только на коммуникатор пользователя.
  14. Возможность использования до четырех пейджеров для управления охранной системой. Информация об устройствах должна быть внесена в память микропроцессорного модуля.
  15. Автоматическое запирание дверных замков при начале движения.
  16. Наличие режима «Турботаймер», использующегося на автомобилях с дизельными двигателями. Его применение позволяет снизить быстрый износ конструктивных элементов агрегата. Это происходит за счет того, что турбина мотора после отключения зажигания сможет остыть, пока двигатель работает на холостом ходу. Время работы настраивается пользователем.
  17. Возможность оповещения пользователя посредством звуковых сигналов или вибрации. Использование последнего режима позволяет сэкономить заряд элементов питания в пейджере.
  18. Наличие подсветки экрана пульта, обеспечивающей более удобное управление брелоком в темное время суток.
  19. Встроенные часы, отображающие текущее время.
  20. Блокировка элементов управления на пейджере, предотвращающая случайное нажатие кнопок.

Как установить сигнализацию?

В соответствии с инструкцией Tomahawk TW 9030 по установке, монтаж системы производится при отключенном аккумуляторе.

Для установки системы нужно выполнить следующие шаги:

  1. Микропроцессорное устройство ставится в салоне машины, в наиболее скрытом и защищенном от внешних воздействий месте. Можно расположить модуль за панелью приборов, чтобы обеспечить минимальную длину проводов при подключении. Блок устанавливается на ровной поверхности и фиксируется с помощью пластиковых хомутов либо саморезов, чтобы исключить возможность его перемещения при вибрации. Для дополнительной защиты устройства от воздействия влаги модуль можно обмотать целлофаном.
  2. Сирена размещается под капотом автомобиля, в наиболее защищенном и скрытном месте. Сначала производится установка кронштейна, а затем самого устройства. Сирену нужно разместить подальше от блока цилиндров мотора, а также металлических деталей и поверхностей, примыкающих к нему. Провода от устройства прокладываются к блоку управления через отверстие в перегородке, разделяющее салон и моторный отсек. Сирену рекомендуется разместить раструбом вниз, чтобы исключить вероятность скопления влаги внутри.
  3. Трансивер с антенной ставится в салоне авто, на лобовом или заднем стекле, поверхность которого предварительно очищается и обезжиривается. Укладка кабеля от адаптера к блоку управления выполняется под декоративной обивкой. Рядом с трансивером не должно быть электронных устройств, сильноточных цепей и металлических предметов, их наличие приведет к ухудшению качества сигнала.
  4. Светодиод устанавливается в салоне авто, в наиболее открытом месте. Работа лампочки должна хорошо просматриваться с улицы. Если диод врезается в приборную панель, то в ней предварительно нужно сделать отверстие соответствующего диаметра с помощью, например, электролобзика.
  5. Кнопка входа в сервисный режим также размещается в скрытом месте салона. Установить этот элемент нужно так, чтобы его сложно было обнаружить, но у пользователя всегда должен быть доступ к устройству с места водителя. Допускается дополнительное обматывание кнопки изолентой штатного цвета (черного, синего или коричневого) в целях маскировки.
  6. Триггеры капота и дверей устанавливаются в местах, где нет водостоков. При запертых элементах кузова свободный ход штока датчиков должен составить не менее 5 мм.
  7. Контроллер удара размещается в салоне авто. Идеальный вариант — установка регулятора в центральной части кузова. Монтаж производится на ровную поверхность с использованием пластиковых хомутов или саморезов. Устройство нужно установить так, чтобы в дальнейшем у пользователя был доступ к его регуляторам.

Таблица «Подключение 6-пинового разъема»

Цвет контактаОписание
КрасныйПитание +12 вольт. Выход рекомендуется соединить напрямую с АКБ (аккумуляторной батареей). Электроцепь должна быть защищена предохранительным устройством на 30 ампер.
Черно-желтый (толстый)Плюсовой выход для подключения стартерного механизма
ЖелтыйКонтакт IGN1, положительный сигнал, должен подключаться к соответствующему входу на замке зажигания. Соединение выполняется с цепью, где образуется 12-вольтное напряжение в положении ключа «АСС» и не исчезает при его прокручивании в режим «Стартер».
СинийПоложительный контакт IGN3, предназначен для организации дополнительных электролиний зажигания при автозапуске двигателя
ЗеленыйПлюсовой выход IGN 2. Необходимо соединить с контактом замка, где образуется 12-вольтное напряжение при повороте ключа в положение «АСС». Когда он прокручивается в режим «Стартер», питание с участка должно исчезнуть.
Черно-желтый (тонкий)Положительный контакт входа блокировки активации стартерного механизма при автозапуске мотора. Должен быть соединен с соответствующим выходом на замке зажигания.

Таблица «Подключение основного 14-пинового разъема»

ЦветНазначение
Черно-серыйВход для контроля запущенного силового агрегата. Контакт нужно соединить с тахометром либо контроллером давления моторной жидкости в системе смазки.
Черно-зеленыйПоложительный выход контактных элементов реле поворотных либо габаритных огней. При подключении электроцепь надо оснастить предохранительным устройством на 7,5 ампер.
ЧерныйМинус или «масса» сигнализации, контакт должен быть подключен к заземлению. Для этого можно использовать любой штатный болт, вкрученный в кузов транспортного средства. Главное — обеспечить прочный и качественный контакт с «массой».
Желто-зеленыйПоложительный выход контактных элементов реле поворотных либо габаритных огней. При подключении электроцепь надо оснастить предохранительным устройством на 7,5 ампер.
СинийОтрицательный контакт системы управления «вежливой» подсветкой. Можно подключить этот вход для управления электрическими стеклоподъемниками.
Черно-красныйМинусовой выход в режиме удаленного запуска двигателя, предназначенный для реализации обхода штатного блокиратора
Черно-желтыйОтрицательный контакт управления на реле блокировки
СерыйПлюсовой контакт для подключения сирены или рулевого гудка
Оранжево-фиолетовыйВыход стояночного тормоза. Необходимо подключить к отрицательному сигналу «ручника» либо механической трансмиссии.
Также допускается соединение с электроцепью стоповых сигналов, если автомобиль оборудован автоматической коробкой передач.
Сине-красный и черно-синийПоложительный и отрицательный сигнал для подключения триггеров дверей соответственно
Оранжево-белый и оранжево-серыйМинусовые выходы концевых переключателей двери багажника и капота соответственно

Схемы подключения микропроцессора с элементами сигнализации и дополнительных соединений


Общая схема подключения Подключение дополнительного электропривода


Позитивное управление Ц. З.

Сигнализация «TZ-9030 Томагавк»: инструкция по эксплуатации, установка, настройка

Вопрос защиты и безопасности транспортного средства актуален для каждого водителя. Установка автомобильной сигнализации является одним из самых эффективных способов защиты машины. На сегодняшний день сигнализация «Томагавк 9030» считается одной из наиболее востребованных и популярных.

Особенности

Сигнализация «Томагавк 9030» обладает следующими особенностями:

  • Оснащена брелоком с жидкокристаллическим дисплеем и пятью кнопками, входящий в комплект охранной системы Tomahawk.
  • Сигнализация позволяет осуществлять автопрогрев.
  • «Томагавк 9030» оснащается системой усиленной защиты, предотвращающей попытки перехвата сигнала.
  • Современные модели сигнализации оснащаются дополнительной функцией обратной связи с владельцем транспортного средства.

Функционал сигнализации «Томагавк TZ 9030»

Использование охранной системы «Томагавк» обладает определёнными преимуществами, которые делают её одной из наиболее популярных и востребованных на автомобильном рынке. Широкий функционал автосигнализации «9030 Томагавк» включает в себя:

  • антиграббер;
  • антисканер;
  • автозапуск двигателя;
  • самодиагностику системы;
  • защиту от ложных срабатываний;
  • вызов владельца автомобиля.

Помимо стандартных функций для всех сигнализаций данной марки, модель «9030 Томагавк» оснащается энергонезависимой памятью: в случае отключения питания охранная система сохраняет собственное состояние неизменным. Помимо этого, в систему встроен иммобилайзер и двухуровневый датчик питания. Дальность действия брелока сигнализации «Томагавк TZ 9030» была значительно увеличена и составляет на данный момент 1200 метров.

Функционал охранной системы также включает в себя функции блокировки двигателя, обратной связи с водителем и дистанционного открывания багажного отделения автомобиля. Сигнализация «9030 Томагавк» считается универсальной. Она может быть установлена на любой автомобиль вне зависимости от того, какой коробкой переключения передач он укомплектован — автоматической или механической. Ещё одно преимущество охранной системы «Томагавк 9030» — автозапуск двигателя. В холодное время года можно запрограммировать сигнализацию на пуск мотора согласно определённому режиму работы.

Как уже говорилось выше, к числу функций и особенностей сигнализации «Томагавк» относится энергонезависимая память. Кроме того, производитель снабдил систему такими параметрами, как защита от ложных срабатываний, защита автомобиля от нападения воров, функция поиска транспортного средства, двухуровневый датчик удара и функция постановки машины на охрану в автоматическом режиме.

Инструкция по эксплуатации

Далее нами будет рассмотрена установка. «Томагавк 9030» монтируется и эксплуатируется согласно инструкции, поставляемой в комплекте с охранной системой. В руководстве производитель указывает:

  • комплектацию автомобильной сигнализации;
  • полный спектр функций охранной системы «9030 Томагавк»;
  • подробное описание процесса монтажа автомобильной сигнализации;
  • схему подключения оборудования.

Настройка автомобильной сигнализации «Томагавк 9030»

Настройки «Томагавк 9030» осуществляются после установки всего охранного комплекса в автомобиль согласно схеме, указанной в инструкции по эксплуатации. Настроить интерфейс и функционал системы можно посредством последовательного нажатия клавиш, расположенных на брелоке, или их комбинации, о чём подробно сказано в инструкции по эксплуатации.

Изменение чувствительности датчиков

За своевременную и корректную реакцию охранной системы отвечают многочисленные датчики, работу и чувствительность которых необходимо отрегулировать после установки оборудования. Автосигнализация может не срабатывать из-за того, что датчики были плохо закреплены в автомобиле, или же у них выставлены слишком низкие настройки чувствительности. Параметры чувствительности датчиков охранной системы «Томагавк» корректируются и настраиваются в несколько этапов:

  • Датчики автомобильной сигнализации чаще всего размещаются мастерами установки в салоне транспортного средства под передней панелью. Их необходимо найти.
  • Сигнализация снимается с режима охраны, и запускается режим программирования.
  • Всего существует десять уровней шкалы чувствительности. Стандартные настройки установлены в пределах четвёртого-пятого уровней.
  • Степень восприятия датчиков необходимо изменять постепенно и очень аккуратно, проверяя при этом силу физического воздействия, при котором датчик срабатывает.

Возвращение к заводским настройкам

Чтобы вернуться к заводским настройкам, то есть полностью обнулить охранную автомобильную систему «Томагавк», необходимо выполнить следующие действия:

  • Выключить зажигание.
  • Нажать девять раз подряд клавишу OVERRIDE.
  • Запустить зажигание, что должно подтвердиться соответствующими звуковыми сигналами.
  • Кнопка OVERRIDE нажимается повторно, но только один раз. Сигнализационная система должна отреагировать одним звуковым сигналом.
  • Нажимается кнопка, на которой изображены замки.
  • Отключается зажигание автомобиля. Если вся процедура была проведена правильно, то парковочные огни машины должны вспыхнуть пять раз подряд.

Чтобы вернуться к заводским настройкам функции дистанционного запуска двигателя, необходимо провести аналогичные действия за единственным исключением — клавиша OVERRIDE выжимается не девять, а десять раз подряд. Автомобиль в конце настройки системы должен отреагировать шестью вспышками парковочных огней.

Включение автозапуска сигнализации

Включение функции автозапуска охранного комплекса «Томагавк 9030» начинается с парковки транспортного средства и перевода рычага коробки переключения передач в нейтральное положение с последующей постановкой машины на ручник. На брелоке автосигнализации необходимо нажать соответствующую клавишу, что сопровождается звуковым сигналом. После этого выключается зажигание автомобиля, и закрываются все двери в течение последующих тридцати секунд. На брелоке сигнализации Tomahawk расположена клавиша, включающая звук. На дисплее брелока появится соответствующий символ динамика, подтверждающий включённый звук.

Базовые функции системы программируются посредством нажатия клавиши OVERRIDE. В сигнализации «Томагавк» кнопка OVERRIDE представлена в виде небольшой чёрной клавиши, оснащённой светодиодом. Устанавливается подобная кнопка недалеко от блока предохранителей — чаще всего под рулевой колонкой.

Неисправности автосигнализации «Томагавк»

Отсутствие реакции сигнализации на нажатие клавиш брелока может быть вызвано следующими причинами:

  • В самом брелоке комплекса разрядилась батарейка.
  • Необходимо перепрограммировать брелок.
  • Автомобиль находится в зоне радиопомех.

Если бензонасос машины не запускается сигнализацией, то необходимо обратиться в сервисный центр, в котором устанавливалась система, и проверить её настройки. Диагностика привода центрального замка проводится в том случае, если на нажатие клавиши сигнализации не срабатывает система, и не закрываются двери автомобиля. При появлении неисправностей со стороны брелока системы «Томагавк» в первую очередь проверяется батарейка. Если замена элемента питания не помогла, то осуществляется перепрограммирование самого брелока.

Сигнализационная система может оповещать владельца транспортного средства о вышедшем из строя шлейфе модуля связи, мигая десять раз подряд. Если охранная система срабатывает сама по себе и без видимой на то причины, необходимо проверить чувствительность датчиков удара и откорректировать её в случае необходимости.

Стоимость охранной системы «Томагавк 9030»

В зависимости от конкретной модели автосигнализации её стоимость может варьироваться от полутора до пяти тысяч рублей. Дополнительные брелоки к охранному комплексу обойдутся владельцу транспортного средства в 1200-2300 рублей. Монтаж охранной системы «Томагавк» требует определённых навыков и опыта, поэтому лучше всего доверить подобную работу специалистам сервисных центров.

Как прописать новый брелок Tomahawk

Привязка нового брелка (ещё часто говорят — программирование) вызывает затруднения, особенно, если утеряна инструкция из комплекта поставки. В случае с сигнализациями Tomahawk дополнительные проблемы возникают и из-за того, что у очень похожих моделей из одного модельного ряда режим программирования брелков может активироваться разным способом: перепутав модель сигнализации, можно долго пытаться заставить новый брелок работать и не получить никакого результата.

Принцип прописывания брелоков

Программирование брелока необходимо в сигнализациях без диалогового кода для синхронизации «плавающего» кода. В подобных системах для управления центральным блоком используется только одна кодовая посылка, шифруемая по неизменному алгоритму, но с меняющимся по определенному закону ключом. Поэтому записывать брелок приходится и при покупке нового, который с сигнализацией не синхронизирован изначально, и при проблемах со связью у штатных. Недаром инструкции по эксплуатации обычно предупреждают, что нельзя многократно нажимать кнопки брелока вне зоны связи с автомобилем – ключ шифрования «уходит» дальше по заданному алгоритму, хотя с точки зрения центрального блока меняться еще не должен. Это объяснение довольно схематично, но вполне дает понять принцип связи в подобных системах и потерю управления, легко исправляющуюся перепропиской набора брелоков.

Особо отметим, что попытка привязать брелок Tomahawk (и другой сигнализации) по одиночке приведет к тому, что остальные брелоки перестанут восприниматься сигнализацией. Дело в том, что в начале процедуры программирования по соображениям безопасности стираются данные о ранее прописанных брелоках, это не дает возможности «допрописать» дополнительный брелок в тайне от владельца, не имея доступа к штатным. И поэтому во всех сигнализациях есть режим Valet, позволяющий отдавать машину в сервис без необходимости в передаче брелоков.

Как прописать брелок Tomahawk TZ-9010, TZ-9011, TZ-7010, SL-950, Q-9, 9.5, 9.9, 10.1, 7.2, S-700, Z-3

Как запрограммировать новый брелок сигнализации Tomahawk на этих системах? Здесь процедура наиболее проста: сняв машину с охраны и включив зажигание (не запуская двигатель!), нужно найти кнопку Override (фирменная терминология, во всех остальных системах она традиционно называется Valet) и удерживать ее, пока сирена не издаст четыре коротких сигнала. После этого на первом брелоке, который подлежит программированию, одновременно зажимаются кнопки «Открытие багажника» и «Выключение звука» (сбоку основного брелока, в нижнем ряду кнопок дополнительного). Если программирование успешно, сирена подаст одиночный сигнал.

После этого можно аналогично прописать второй, третий и четвертый брелок (не больше). Подтверждающие сигналы сирены по числу соответствуют номеру брелока – два для второго, три для третьего, и так далее. Спустя шесть секунд после прописывания последнего брелока режим программирования автоматически завершится. Можно также просто выключить зажигание.

Как привязать брелок Tomahawk TZ-9030, TZ-9031, Z-5, 9.3, 9.7, G-9000, 7.1, 8.1

У этих систем уже другой порядок действий, не стоит их путать с ранее описанными, несмотря на внешнее сходство. Различие начинается уже с момента входа в режим программирования: здесь нужно, включив зажигание при снятой с охраны сигнализации, не удерживать кнопку Override, а быстро нажать ее 7 раз. После соответствующего числа подтверждающих сигналов сирены нужно зажать кнопки постановки и снятия с охраны на каждом из прописываемых брелоков – у основного в серии Томагавк TZ они на лицевой стороне, у дополнительного в верхнем ряду. У сигнализации Томагавк Z-5 они идут в общем ряду первыми на обоих брелоках.

Программирование Tomahawk Z-1


Казалось бы, у всех систем Tomahawk получается только два варианта действий при привязке брелоков. Но Томагавк Z-1 имеет свой алгоритм. Так же, как и у остальных сигнализаций, для начала нужно снять машину с охраны и включить зажигание. Но далее кнопка Override нажимается уже восемь раз, зажигание выключается, а сигнализация подтверждает вход в режим программирования восемью сигналами сирены, сопровождаемыми вспышками габаритов или поворотников в зависимости от подключения центрального блока.

Далее можно прописать уже не 4, а до 6 брелоков, при этом на каждом по очереди нажимается только одна кнопка постановки на охрану – ее нужно удерживать в нажатом состоянии, пока сирена не подаст подтверждающий сигнал.

Прописав по очереди нужные брелоки, для выхода из режима программирования зажигание нужно включить.

Видео: Привязка нового брелка TOMAHAWK TW-9030

Какие могут быть ошибки при прописке брелков сигнализации?

Если не удается войти в режим программирования, хотя порядок действий точно соответствует нужному для конкретной модели, нужно проверить:

  1. Работает ли кнопка Override? Посмотрите, не вырван ли ее разъем из центрального блока, нет ли перебития провода, замыкаются ли контакты у нее при нажатии.
  2. Подключен ли провод зажигания к центральному блоку? На сигнализациях с автозапуском Вы вряд ли столкнетесь с этой проблемой, потому что иначе автозапуск не будет работать.

А вот на односторонних сигнализациях кустари-установщики, бывает, оставляют вход зажигания на центральном блоке неподключенным. Либо окисляется скрутка, провод обламывается. Проще всего проверить поступление «плюса» светодиодным пробником на разъеме центрального блока.

Если кнопка Override срабатывает не всегда (загрязненные, изношенные контакты), то, возможно, стоит просто повторить попытку входа, нажимая на кнопку реже, но сильнее.

Ещё кое-что полезное для Вас:

Перепрограммирование неработающих брелоков

Часто попытка перепрописать брелоки нужна потому, что машина отказывается сниматься с охраны. Но, не сняв систему с охраны, нельзя и войти в режим программирования.

Для этого воспользуйтесь способом снятия с охраны, предусмотренным для конкретной системы, а уже затем штатно попробуйте прописать брелок. Например, на Tomahawk Z-3, TZ-7010, S-700 и прочих нужно:

  1. Открыть машину с ключа, включив зажигание.
  2. Нажать Override число раз, соответствующее первой цифре секретного пин-кода (заводское значение 1).
  3. Выключить зажигание и тут же включить его обратно.
  4. Ввести вторую цифру кода, которая по умолчанию установлена как 1.
  5. Выключить зажигание, машина снимется с охраны в этот момент.

У Томагавк Z-1, где пин-код для защиты не предусмотрен, нажмите кнопку Override 10 раз, включив зажигание и не закрывая дверь.

Сняв машину с охраны, обязательно попробуйте прописать весь комплект брелоков – это позволит сразу понять, где была проблема.

Инструкция по эксплуатации сигнализации tomahawk tz и tw 9010, 9030

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

I. Основные функции системы. 3

II. Индикация дисплея LCD. 4

III. Брелоки дистанционного управления. 6

IV. Функции, выполняемые при помощи брелока. 7

V. Как пользоваться охранным комплексом:

Постановка в охрану. 8

Тихая постановка в охрану. 8

Отключение датчика удара. 8

Отключение режима охраны. 9

Двушаговое отключение режима охраны. 9

Охрана с заведенным двигателем. 9

Автоматическая постановка в охрану. 9

Автоматическая перепостановка в охрану. 10

Режим охраны. 10

10. Режим иммобилайзера. 10

11. Функция безопасного вождения. 11

12. Управление центральным замком во время движения. 11

13. Дистанционный запуск/глушение двигателя. 11

14. Турботаймер. 11

15. Автоматический почасовой запуск двигателя. 12

16. Автоматический прогрев двигателя по заданной температуре. 12

17. Подготовка к дистанционному запуску для а/м с механической коробкой передач. 12

18. Поиск автомобиля. 13

19. Паник-функция. 13

20. Anti-Hijack. 13

21. Дистанционный Anti-Hijack. 13

22. Режим Valet. 14

23. Защита от ложных срабатываний. 14

24. Дистанционный опрос состояния. 15

25. Дистанционное отпирание багажника. 15

26. Дистанционное отключение сирены. 15

27. Управление дополнительным каналом. 16

28. Аварийное снятие с охраны. 16

29. Персональный код (PIN код). 16

30. Программирование нового PIN кода. 17

31. Программирование новых брелоков. 18

32. Информация о запрограммированных брелоках. 18

33. Информация о работоспособности датчиков. 18

34. Индикация светодиода. 18

35. Отображение информации на LCD брелоке. 19

36. Функциональные возможности брелок-пейджера. 19

37. Порядок замены элемента питания в брелоке с LCD. 19

38. Режим программирования охранных функций. 20

39. Режим программирования функций дистанционного запуска. 20

Охранная система Tomahawk TW-9010: можно ли своими силами подключить купленный брелок?

  • Основные функции
  • Автомобильная сигнализация Томагавк: как прописать новый брелок

Двухсторонняя охранная система Tomahawk TW-9010 обладает неплохими техническими характеристиками. За относительно невысокую стоимость автовладелец получает еще и неплохой функционал. Испытав все это на собственном транспорте, водители остаются довольны соотношением цены и качества системы.

Двухсторонняя автомобильная сигнализация Томагавк TW-9010 продается вместе с инструкцией по настройке устройства. В ней все подобно описано, как обращаться с автосигнализацией. Управлять функциями можно при помощи брелока, где вся информация выводится на жидкокристаллический дисплей.

Основные функции

Сигнализационная система Томагавк обладает целым рядом различных функций. Прежде всего, это антисканер и антеграббер. В ее возможности входят охрана капота, дверей, системы зажигания, багажника, постановка на охрану в аварийном режиме. Кроме различных функций охраны устройство позволяет:

  • управлять центральным замком при заведенном двигателе;
  • открывать багажник на расстоянии;
  • контролировать температуру в машине;
  • запускать или глушить двигатель на расстоянии;
  • запускать мотор в определенное время автоматически;
  • по заданной температуре можно прогревать двигатель;
  • можно включить режим экономии энергии батареи питания.

Согласно инструкции, водитель может при помощи сигнализации Томагавк TW-9010 во время постановки автомобиля на охрану, поднять стекла, открыть багажник или закрыть люк. Автосигнализация имеет и другие особенности. Прежде всего, это:

  • двухуровневый датчик удара микрофонного типа;
  • два датчика температуры.

Датчик удара выполнен по особой технологии. Он имеет две зоны срабатывания: основную и предупредительную. Управлять ими можно раздельно. Датчики температуры также выполняют две разные функции. Один контролирует режим двигателя, другой — данные в салоне. Запуск двигателя в автоматическом режиме и дистанционно происходит по особому алгоритму. Согласно ему блокировка сигнализации временно снимается, датчик удара сигнализации отключается.

Автосигнализация Tomahawk TW-9010 может быть использована как на автомобилях с дизелем, так и с турбированным двигателем. Для последних на устройстве предусмотрена функция «турботаймер». Она гарантирует охлаждение турбины после того, как зажигание было выключено. Время действия данной функции можно запрограммировать на 6, 3 или 1 минуту. Для дизельного двигателя предусмотрена возможность включения накаливания свечей перед запуском стартера.

Автомобильная сигнализация Томагавк: как прописать новый брелок

Очень часты случаи, когда брелок сигнализации становится неисправен. В основном это происходит из-за потекшего дисплея. В таких случаях можно купить новый брелок и его запрограммировать. Согласно инструкции к сигнализации, существует следующий порядок действий:

  1. Включить зажигание. В соответствии с инструкцией двигатель не должен быть заведенным.
  2. Необходимо нажать на кнопку «Override» и удерживать ее.
  3. Должно последовать 4 «ЧИРПов» сирены. Они подтверждают, что вход в режим программирования произошел.
  4. После этого кнопку оверайд следует отпустить.
  5. Следующий шаг — нажатие кнопки «открытие багажника» и «включение тихой охраны». Их необходимо удерживать пока не услышите «ЧИРП» сирены. Они означают подтверждение запоминания нового брелока.
  6. Если в течение 6 секунд сигнал с нового брелока поступает в систему, она автоматически выходит из режима программирования.

Это в теории, но на практике автомобилисты жалуются, что по данному алгоритму запрограммировать брелок просто невозможно. Вместо 4 «ЧИРПов» все время сигнализация выдает 5. В ходе обмена опытом, владельцы машин уже сделали для себя вывод, что программировать брелок следует по следующим пунктам:

  1. Включить зажигание, но двигатель не должен быть заведен.
  2. Одновременно одной рукой следует нажать кнопки «открытие багажника» и «включение тихой охраны», а другой кнопку «Override».
  3. Отсчитать 5 «ЧИРПов» сирены.
  4. Отпустить ВСЕ 3 кнопки.
  5. Опять включить кнопки «включение тихой охраны» и «открытие багажника». В это время поворотники должны мигнуть несколько раз.

После этого надо следовать инструкции. Есть еще несколько нюансов, которые подметили автолюбители. Необходимо кнопку оверайд включить как можно быстрее после включения зажигания. Некоторые считают, что секрет успеха программирования заключается в одновременном нажатии кнопки «Override» и поворота ключа.

Читать еще:  Усилитель лонжерона на Ниве 2121 и модификациях
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
