Все о промывке сажевого фильтра дизельного двигателя

Как самому очистить сажевый фильтр дизельного двигателя

Современные дизельные автомобили имеют много конструктивных решений для очистки отработавших газов двигателя. К таковым относится система рециркуляции отработавших газов EGR, а также одним из решений является повсеместная установка сажевых фильтров DPF. В процессе активной эксплуатации такой фильтр может быстро выйти из строя при определенных условиях.

Главной задачей фильтрующего элемента является улавливание сажи. Следующим этапом становится дожигание скопившихся сажевых отложений таким образом, чтобы минимизировать ущерб для экологии. В самом начале фильтр собирает сажу до определенного момента. Этот момент определяется разницей в давлении перед элементом и после него. Когда давление отклоняется от допустимого предела и пропускная способность фильтра не позволяет далее эффективно пропускать выхлопные газы, ЭБУ дизельного ДВС активирует соответствующий режим для дожигания скопившейся сажи.

Рекомендуем также прочитать статью о том, какой дизельный двигатель можно установить на популярный отечественный внедорожник Нива (Lada 4×4). Из этой статьи вы сможете узнать, какие дизельные агрегаты ставят на данную модель в качестве альтернативы для замены штатного бензинового мотора.

Дожигание сажи на дизеле включается при различных условиях, которые индивидуально задаются производителем той или иной модели. Обобщает эти условия то, что дизель должен иметь среднюю или высокую частоту вращения коленчатого вала и находиться в движении. ЭБУ дает команду по увеличению количества топлива в момент впрыска. Результатом становится увеличение температуры выхлопных газов на выходе. При таком повышении температуры сажа догорает. Если машина эксплуатируется в городской черте с короткими поездками на малых скоростях, постоянно прогревается зимой и долго простаивает в пробках, тогда режим самоочистки сажевого фильтра дизельного двигателя попросту не активируется. Постоянное нахождение в таких условиях приводит к быстрому засорению элемента.

Сажа активно накапливается и забивает фильтрующий элемент. После того как пропускная способность снизится на 9/10, сопротивление выхлопным газам приведет к потере мощности и осложненным запускам дизеля. Данная неисправность, которая связана с фактической закупоркой выхлопной системы, может коснуться как новых авто, так и с большим пробегом.

Срок службы сажевого фильтра напрямую зависит от ряда факторов и индивидуальных условий эксплуатации ТС. Критически забитый элемент нужно менять. Стоит отметить, что стоимость качественной новой детали достаточно высока. По этой причине остро стал вопрос, как почистить сажевый фильтр дизельного двигателя.

Почему засоряется сажевый фильтр

Процесс загрязнения начинается в результате сгорания дизельного топлива в цилиндрах дизельного двигателя. Побочным продуктом сгорания смеси солярки и воздуха является сажа. Указанная сажа не несет особого вреда для фильтра, так как представляет собой мелкодисперсный порошок. При фильтрации на сетке просто задерживаются эти частицы.

Проблема возникает по причине того, что в выхлопе отмечается наличие частиц углеводородов, которые не сгорели в рабочей камере. Углеводороды приводят к тому, что начинается активное образование смолистых отложений. Микрочастицы сажи буквально склеиваются смолой, в результате чего идет ускоренное образование нагара. Также в нагаре присутствуют и компоненты дизельного моторного масла в виде сульфатов металлов, которые образуются после сгорания попавшего масла в цилиндры.

Сульфаты в выхлопе появляются по причине того, что металлосодержащие присадки входят в базовый состав пакета присадок для дизельных масел. Это особенно касается универсальных моторных масел, которые можно одинаково использовать как для дизельного, так и для бензинового ДВС. Итогом становится то, что плотный нагар на сажевом фильтре система самоочистки дизеля удалить не способна.

Преимущества регулярной профилактики, чистки и промывки

Срок службы сажевого фильтра напрямую зависит от общего количества самоочисток, которые инициировал ЭБУ. Чем чаще деталь самоочищается, тем большее количество платины-катализатора выгорает под воздействием повышенной температуры.

Главным плюсом постоянного обслуживания выхлопной системы дизеля является экономический аспект, а также возможность эксплуатации мотора со стабильно оптимальными показателями. Если дизельный ДВС находится в условиях, которые приводят к повышенному нагарообразованию, тогда профилактическая чистка сажевого фильтра намного выгоднее езды без его обслуживания вплоть до самой замены. Это четко выражается в финансовом плане. Исправный дизельный двигатель с очищенным фильтром всегда отдает полную мощность, умеренно расходует топливо, легко запускается, не вредит окружающей среде, надежность и общий ресурс ДВС повышаются.

Желательно дополнительно чистить элемент на каждом плановом ТО, после устранения неполадок с топливной аппаратурой или ремонта самого двигателя. Одним словом, чистка требуется как для профилактики, так и после ликвидации причин продолжительных сбоев в работе дизеля, которые приводят к образованию нагара на фильтрующей сажу сетке.

Дополнительно можно продлить «жизнь» детали путем использования специальных присадок в дизельное топливо. Такие присадки позволяют улучшить ряд параметров в процессе эксплуатации дизеля. Отдельная группа добавок направлена на то, чтобы процесс нагарообразования стал менее интенсивным, а также нацелена на уменьшение общего количества и понижение температуры в процессе автоматической самоочистки очищающего элемента.

Присадка в дизель помогает солярке полноценно сгорать в цилиндрах, что снижает количество сажи в выхлопных газах двигателя. При самоочистке нет необходимости долго калить катализатор дизеля, выгорание катализатора в этом случае становится менее интенсивным. Если мотор исправен, заливается солярка хорошего качества, а также регулярно используется присадка один раз в 2-3 тыс. км пробега, тогда дополнительная очистка фильтра может и вовсе не потребоваться.

Способы очистки

Распространенная проблема заставила ведущие компании разработать способы очистки, профилактики и защиты сажевого фильтра дизельных автомобилей. Существует два основных подхода для повышения эффективности регенерации фильтрующего элемента дизеля:

• очистка сажевого фильтра дизельного двигателя без снятия;
• промывка сажевого фильтра дизельного мотора со снятием;

Также необходимо точно знать, чем промыть указанный элемент выхлопной системы дизельного двигателя, так как использование не предназначенных для этого средств очистки может окончательно вывести загрязненный элемент из строя.

Очистка сажевого фильтра дизельного двигателя своими руками

Начнем со способа, который предполагает снятие сажевого фильтра. Такая процедура промывки обычно требует около 8-и часов. После окончания работ по демонтажу фильтрующего элемента и его снятия с машины, корпус полностью заполняется особой промывочной жидкостью для очистки. Такие жидкости для промывки сажевого фильтра широко представлены в продаже. Лидерами на рынке является продукция Liqui Moly, Luffe, PRO-TEC.

Жидкости изготавливают из нефтяных компонентов, зачастую фасуют в 5-и литровые канистры. Средний расход для качественной промывки одного сажевого фильтра составляет не менее 4 литров состава. Более того, канистра может заранее иметь специальную горловину, так как далее потребуется подсоединить шланг. Возможны также варианты канистр, укомплектованные уже готовым шлангом.

Принцип действия промывочной жидкости основан на том, что состав эффективно растворяет смолы (выдерживается около 8 часов), на которых держится образовавшийся нагар. Необходимо тщательно следить за требованиями производителя жидкости, так как очень важно выждать необходимое время для полноценного воздействия промывки на сажу.

Если такой возможности нет или инициация автоматического пуска самоочистки не происходит по причине сбоев в работе электроники дизеля, тогда режим активируют принудительно. Делается это при помощи диагностического сканера. Оборудование для диагностики также позволит оценить качество очистки сажевого фильтра от нагара. Для этого нужно сравнить показания пропускной способности элемента до и после использования промывки.

Быстрая самостоятельная очистка

Сегодня также встречается вариант фасовки промывочных жидкостей в аэрозольные баллончики, что исключает необходимость использования распылительного пистолета. Дополнительно может быть исключена необходимость распыла смывки-ополаскивателя, что зависит от конкретного производителя жидкости и состава предлагаемого очистителя.

Пользоваться такими решениями предельно просто, что можно оценить на примере использования промывки сажевого фильтра без снятия фильтрующего элемента от компании Pro-Tec. Продукт DPF Catalyst Cleaner представляет собой баллончик пенного очистителя сажевых фильтров на 400 мл, который также имеет в комплекте гибкий зонд. Такого количества достаточно для того, чтобы полностью очистить один элемент независимо от степени загрязненности. Средство можно использовать для очистки сажевых фильтров любого поколения.

• Перед началом использования баллончик необходимо встряхивать не менее одной минуты;
• Далее снимается датчик давления, обеспечивая доступ через отверстие;
• Затем дизель немного прогревают и после глушат мотор;
• Следующим шагом становится ввод зонда и распыл средства для очистки;
• Распылять очиститель нужно не сразу, а за несколько подходов (5 секунд распыл, 5 секунд пауза);
• Процедура продолжается до видимого появления пены в отверстии датчика;
• После распылительный зонд необходимо вынуть, установив на место снятый датчик;

Перед первым запуском дизельного мотора после чистки производитель рекомендует также залить присадку в дизтопливо под названием Super Clean. Состав заливается прямо в топливный бак автомобиля в соответствии с указанной на упаковке дозировкой. Как видно, дополнительной промывки самого фильтра после очистки не требуется.

Как лучше чистить сажевый фильтр

Каждый из описанных способов очистки по заверениям производителей обеспечивает качественный результат. Каждый метод имеет преимущества и недостатки в плане реализации. В случае промывки со снятием потребуется испытать трудности с демонтажем элемента в корпусе, затратить определенное количество времени на промывку, а также заплатить денежные средства за 5 литров промывочной жидкости. Плюсами способа можно считать его простоту и отсутствие необходимости иметь под рукой специальное диагностическое оборудование для того, чтобы принудительно активировать систему самоочистки.

Второй способ существенно экономит время, но может оказаться даже более затратным по финансам сравнительно с первым. В этом случае зачастую требуется оборудование не только для распыла очистителя и смывки, но и диагностический сканер для принудительного дожигания сажи. По этой причине процедуру очистки без снятия предпочтительнее выполнять на СТО силами опытных специалистов за дополнительную плату

Третий способ дешевле и быстрее, но уступает другим по эффективности. Многие автолюбители больше относят два последних решения по очистке без снятия скорее к профилактическим методам, которые необходимо регулярно выполнять при условии незначительных загрязнений дизельного катализатора. Для серьезной очистки сильно забитый элемент нужно однозначно снимать.

Напоследок еще раз напомним, что своевременная очистка сажевого фильтра дизельного автомобиля способна существенно продлить срок службы детали и на практике обойдется намного дешевле полной замены указанного элемента на новый.

Mercedes-Benz E-class Авантгард › Бортжурнал › Регенерация сажевого фильтра DPF (промывка)

Речь пойдёт о регенерации сажевого фильтра и она полезна тем у кого более свежие дизеля, но и для владельцев более старых дизелей тоже будет полезно прочесть.

Чуть теории о регенерации.
Перед сажевым фильтром стоит лямбда зонд и датчик температуры, в самом сажевом тоже стоит датчик температуры и ещё стоит датчик дифференциального давления который сравнивает давление газов на входе в сажевый и на выходе и на основании этих датчиков компьютер видит засоренность фильтра и включает регенерацию.
Когда компьютер по показаниям понимает что фильтр забит и его нужно прожечь то компьютер во время работы двигателя включаются свечи накала, закрывает клапан ЕГР и начинает впрыскивать топливо во время продувки камеры сгорания ( это когда впускной и выпускной клапаны чуть приоткрыты ) и давление воздуха нагнетаемой турбины уносит подоженное топливо в сажевый фильтр, грубо говоря пламя огня горит и сжигает сажу, при прожиге фильтра машина начинает басить и это чётко слышно в салоне, температура в сажевом фильтре достигает температуры 760% ? короче очень жарко, если остановиться и не глуша двигатель поднести руку под выпуск то руку обожгет, при обычной работе двигателя вы будите чувствовать только тёплый воздух.
Регенерация включается только в загородном цикле езды и на оборотах не меньше 1500 и длиться весь прожиг примерно 10-12км.
Если вы ехали и включился прожиг и потом вы заглушили двигать но прожиг был не закончен то прожиг снова включиться при первой же удачной обстановке ( двигатель горячий, сажевый прогрет и обороты не меньше 1500 )
Если ездить все время в городе то прожиг включается не будет, его нужно включать старом принудительно и то он включиться только в том случае если он забит больше чем на 60%

При полностью исправном моторе хорошем топливе и топливной системе регенерация происходит через каждые 850-1100км, зависит от топлива и стиля езды. Компьютер не ждёт когда сажевый полностью засориться а прожигает его на много раньше, чтоб предотвратить засорение, но для этого нужны загородные режимы езды.

Ранее я писал про «утечка отработанных газов наружу» так вот, пока я ездил с этой проблемой в выхлоп летела копоть и сажа в таком количестве что регенерация происходила через 200-250км пробега, я это замечал по звуку, машина начинала басить, да и старуха все это показывала, я решил все исправить чтоб все работало как положено, вариантов три.
1. вырезать сажевый, это не мой метод, это колхоз не приемлем для мерседеса.
2. Промыть сажевый спец средством.
3. Купить новый сажевый ( дорого, решил повременить )
Я решил попробовать 2й вариант.
Средств всяких полно, я остановился на фирме ликвимоли, но у этой фирмы два вида жидкостей, один вид дешевле и она распыляется в сажевый фильтр спец пистолетом без снятия фильтра.
И второй вариант это жидкость заливается в сам сажевый фильтр, но фильтр нужно снять.
Я выбрал второй вариант более дорогой и более трудоемкий.

Купил канистру 5л спец жидкости у офицалов ликвимоли.

Приехал в гараж, снял сажевый, заткнул все дырки как написано, залил под завязку фильтр, как раз вся канистра и ушла, подождал 20 минут как написано и слил в таз, чачи чёрной было много, затем я с компрессора продул, чтоб больши жидкости стекло, потом промыл горячей водой под давлением, все делал как по инструкции, благо все есть, и воздуху и горячая вода под давлением, жидкость в тазу немного отстоялась и крупные хлопья осели и я решил повторить процедуру и залил жидкость уже на 30 минут.
Так же слил чёрную, также продул промыл горячей водой и теперь уже его нужно было просушить как можно лучше чтоб поставить на машину, в таком состоянии ставить противопоказано, так написано в инструкции.

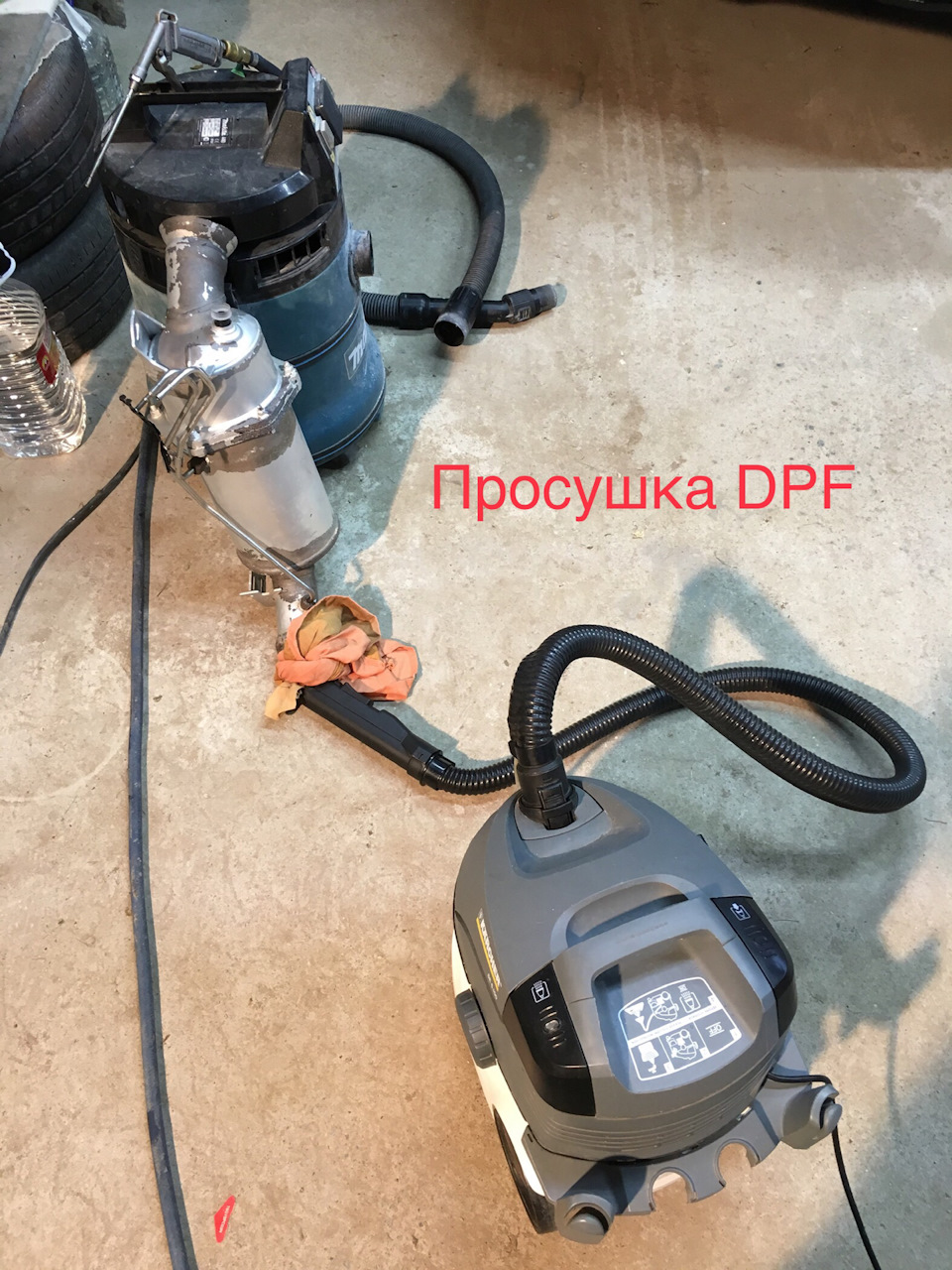

Подключил я к фильтру пылесос с одной стороны и подавал воздух с другой ? через час из фильтра уже не сочилось не капельки.

На вид фильтр стал чистым и светлым а не чёрным как был.

Как прочистить сажевый фильтр на дизеле

Загрязнения различного рода могут негативно сказаться на функционировании автомобиля и отдельно взятых его узлов. Узнаем, как прочистить сажевый фильтр на дизеле в домашних условиях.

Принцип работы

Дизельные двигатели обретают все большую популярность. В 2011 году в Европе были ужесточены нормы о выхлопных газах, поэтому производителям пришлось устанавливать сажевые фильтры на дизельные автомобили. В идеальном состоянии сажевый фильтр очищает почти 100 выхлопных газов.

Принцип работы фильтра довольно прост: сажа, образующаяся в результате работы двигателя, скапливается на катализаторе и выжигается. Выжигание происходит в режиме регенерации, когда увеличивается впрыск топлива, в результате чего остатки этих частиц сгорают.

Признаки появления загрязнений

Сажевый фильтр имеет свою выработку. Сама сажа образуется в результате сгорания солярки и воздуха, она оседает на сотах фильтра. После же происходит догорание углеводородов, в результате чего образуются смолы. Они то и склеиваются между собой, что приводит к забиванию фильтра. Основные причины выхода из строя — это:

• использование топлива с большим количеством вредных примесей, или не качественного топлива;
• применение некачественного автомобильного масла;
• механические повреждения, в том числе удары днищем автомобиля или столкновения;
• неправильная регенерация либо невозможность ее провести.

Об ухудшении работы сажевого фильтра могут свидетельствовать следующие факторы:

• автомобиль стал хуже заводиться, или не заводиться вообще;
• увеличивается расход топлива;
• появление неприятного запаха в салоне автомобиля;
• меняется цвет дыма из выхлопной трубы;
• загорается лампочка о неисправности.

На заметку! Специалисты советуют проводить диагностику хотя бы 2 раза в год.

Для каждой марки автомобиля есть специальный софт, который устанавливается на переносной компьютер. С помощью программы автовладелец может сам проверить состояние двигателя и автомобиля в целом. В случае отсутствия такой возможности проверку можно провести в любом диагностическом центре.

Сажевый фильтр может быть или полностью изношен и механически сломан, либо попросту забит перегоревшими частицами. В первом случае фильтр подлежит замене, а в другом его можно очистить. Очистку сажевого фильтра можно провести как у специалистов, так и своими руками.

Использование присадок

Разбираясь в том, как прочистить сажевый фильтр на дизеле в домашних условиях, следует учесть, что для борьбы с загрязнениями предусмотрен режим регенерации. Для этого двигатель должен разогреться свыше 500 градусов, а электронная система увеличит подачу топлива. В результате произойдет сжигание остатков в фильтре.

В условиях современного движения добиться такого нагрева довольно проблематично. Поэтому можно воспользоваться услугами станций технического обслуживания, где автомобиль разгоняют до оптимальной скорости.

Также следует использовать специальные присадки, которые добавляются в бензобак и очищают сажевый фильтр во время езды на автомобиле. Присадки следует заливать каждые 2-3 тысячи км. Специалисты не советуют смешивать разные виды присадок.

На заметку! Вручную очистку фильтра можно провести или демонтировав его, или прочистить его прямо на автомобиле. Первый способ приведет к полной очистке, но требует больших трудовых и временных затрат.

С демонтажом

Демонтаж может осложниться тем, что крепящие болты придется аккуратно срезать с последующей заменой на новые. После демонтажа следует провести осмотр на механические повреждения. После этого берется специальная чистящая жидкость, заливается в фильтр, а технологические отверстия закупориваются. Также возможно погрузить фильтр в емкость и просто залить жидкость.

Дальше следует изучить инструкцию. Как правило, очистка занимает 8-10 часов. Следует использовать только качественные жидкости на нефтяной основе. В среднем уходит 1 полная 5-литровая канистра. После этого сажевый фильтр моется водой и хорошенько просушивается. При установке лучше промазать стыки герметиком. Закончив установку, необходимо завести двигатель и прогреть двигатель. Оставшаяся жидкость выйдет в виде пара.

Дополнительные методы

Также есть два способа, как прочистить сажевый фильтр на дизеле в домашних условиях. Кардинально они не отличаются, просто один чуть более быстрый. Чтобы избежать возгорания, следует использовать водно-щелочные смеси, а также специальные смывающие жидкости. Потребуется около 1 литра очищающей жидкости и примерно 0,5 литра смывающей.

Надо прогреть двигатель и заехать на эстакаду. При помощи пистолета под давлением заливают очищающую жидкость в отверстие. Для этого надлежит открутить температурный датчик или датчик давления. После следует установить датчики на место и проехаться на автомобиле порядка 10 минут. За это время сажа растворится. Затем необходимо слить очищающую жидкость и аналогичным образом залить смывающую.

Потом необходимо открутить температурный датчик или датчик давления и с помощью пистолета под давлением залить очищающую жидкость. Мыть следует порядка 10 минут, короткими впрысками по 10 секунд, при этом стараясь добраться до всех труднодоступных мест. Между впрысками надо делать интервалы. Затем следует закрыть отверстие, повторить процедуру через 10 минут. После этого надо воспользоваться смывающей жидкостью. Чистка окончена, остается только завести автомобиль и подождать, пока закончится режим регенерации.

Факт! Автовладелец должен понимать, что чистка сажевого фильтра на дизельном двигателе не является панацеей. Фильтр рассчитан на пробег 150-200 тысяч км при правильной эксплуатации.

Чтобы сажевый двигатель прослужил дольше, следует придерживаться простых правил:

• использовать только качественное дизельное топливо и автомобильное масло;
• применять подходящие присадки для сжигания сажи;
• дожидаться окончания регенерации и не глушить двигатель раньше;
• избегать ударов и столкновений.
• проходить диагностику не реже 2 раз в год.

После очистки сажевого фильтра, автомобиль уменьшит расход топлива, двигатель станет работать намного отзывчивее, а выхлопные газы уменьшатся. Правильный уход за сажевым фильтром дизельного двигателя продлит срок службы автомобиля, а также защитит окружающую среду от вредных выбросов выхлопных газов.

Чистка сажевого фильтра

• Почему засоряется сажевый фильтр?
• Признаки засорения сажевого фильтра
• Преимущества регулярного обслуживания
• Чем промыть сажевый фильтр
• Чистка сажевого фильтра дизельного двигателя своими руками
• Промывка сажевого фильтра без демонтажа

Сажа — побочный продукт выгорания топливной смеси, и ее объём в выхлопе напрямую зависит от пропорций топлива и воздуха. На пути сажи встает сажевый фильтр. Он задерживает до 95% вредных выбросов — не выпускает их наружу и сжигает. Чрезмерное засорение этой детали приводит к снижению мощности автомобиля.

Почему засоряется сажевый фильтр?

При езде фильтр постепенно забивается. За этим процессом следят специальные датчики. Автоматическая регенерация может уничтожить накопившуюся сажу путем ее выжигания, но это происходит только при езде на большие расстояния. В результате дополнительной подачи топливной смеси температура в фильтре достигает 700 градусов, что способствует полному выжиганию накопившейся копоти.

Со временем оно становится критическим — приходится менять элемент, который может стоить и 800 евро. Кстати, износу «способствует» применение некачественного бензина. Езда при засоренном фильтре приводит к тому, что регенерация активируется систематически, но полного выжигания сажи из-за ее большого количества не происходит. Мало того, система засоряется еще стремительнее, так как ввиду слишком частого запуска регенеративного процесса не происходит полного выгорания топлива. Оставшиеся вещества попадают в выхлоп.

Часть несгоревшей смеси может попасть и в масло, ухудшив его качества. Чрезмерное давление поднимает уровень масла — в итоге оно попадет в интеркулер. Слишком высокое давление способно «убить» мотор. Вот почему фильтрующую систему время от времени нужно промывать, используя специальный очиститель.

Признаки засорения сажевого фильтра

О критическом засорении фильтрующей системы говорят такие симптомы:

• повышение потребления топлива;
• высокий уровень масла в системе;
• тяга уменьшается (о чем говорят показания приборов);
• на холостом ходу мотор работает неустойчиво;
• при включенном ДВС слышатся подозрительные шумы (шипение);
• из выхлопной трубы выходит слишком много дыма.

На дизеле признаки критического засора такие же. Кстати, степень загрязнения определяет электроника, поэтому генерация ошибок может происходить и при отсутствии сильного засора.

Преимущества регулярного обслуживания

Ресурс сажевика зависит от количества циклов регенерации, инициированных электроникой. Частая очистка может стать причиной полного выгорания платинового слоя катализатора из-за слишком высоких температур. Основной плюс регулярной диагностики и очищения заключается в экономии денег на установке нового фильтрующего устройства.

При езде в экстремальных условиях сажа образуется активнее. Профилактическая прочистка поможет избежать замены узла. Кроме этого, автомобиль с чистым «сажевиком» расходует меньше топлива, его мотор более мощный. Стоит ли говорить о значительном уменьшении вредных примесей в атмосферу? В целом, регулярное обслуживание способствует увеличению ресурса узла и делает его более надежным.

Чистка сажевого фильтра должна производиться во время технического обслуживания. Лишь так можно избежать накопления чрезмерного количества сажевых отложений. Есть еще один способ продлить ресурс фильтрующего устройства — использовать присадки. Они помогают снизить активность образования сажевых отложений и уменьшают температуру, которая возникает в процессе регенерации.

Есть присадки, которые добавляют в солярку, чтобы она выгорала в полном объеме. Это ведет к уменьшению выбросов сажи в систему. При использовании присадок часто чистить сажевик не нужно — но проверять иногда всё равно необходимо.

Чем промыть сажевый фильтр

Качественными считают очистительные средства компании Liqui Moly, но они дорогие. Средство способствует снижению образования нагара. Оно подходит для транспорта с дизелем. Постоянное использование очистительных присадок позволит увеличить ресурс фильтра.

Ещё одно эффективное средство — Diesel Partikelfilter Schutz. Одной упаковки хватит на 2 000 км. В топливный бак это вещество добавляют перед заливкой топлива. Не рекомендуется использовать Diesel Partikelfilter Schutz вместе с другими средствами. На 75 литров топлива уходит 1 флакон.

JLM — тоже качественное средство для промывки сажевика. Если добавлять его через каждые 10 000 км, оно сможет полностью восстановить работоспособность элемента. JLM можно использовать на любых авто.

Русское средство — «Охрана». Со слов производителя, оно может надежно защитить DPF от засорения. Норма — 1 флакон на 10 000 км пробега. Вещество добавляют в топливный бак. Процесс очистки запускается во время движения транспортного средства. На элементы топливной и выхлопной систем негативного воздействия при этом не оказывается. Применение средства «Охрана» ведет к значительному снижению токсичности выхлопа.

Чистка сажевого фильтра дизельного двигателя своими руками

Промывку сажевого фильтра дизельного двигателя (как и бензинового мотора) производят 2 способами:

• без демонтажа устройства;
• после демонтажа.

Для самостоятельной чистки узла производится его снятие. Процедура довольно хлопотная — уходит 8 часов. Фильтрующее устройство снимаем, его корпус наполняем промывочным средством. Жидкость для очищения обычно продают в канистрах по 5 литров. На одну процедуру уходит до 4 литров. Средство заливаем через шланг, который входит в комплект с канистрой.

Заполняя фильтр, вещество начинает растворять сажевые отложения. Должного эффекта можно ожидать после нахождения жидкости внутри корпуса в течение 8 часов. Не стоит пренебрегать чтением инструкции перед применением средства, так как в ней расписана дозировка.

Через 8 часов саженые отложения отделяются и удаляются подаваемой под давлением водной струей. Потом сажевик ставят на место.

Помните о платиновом слое, покрывающем внутреннюю часть сажевика. Он довольно хрупок, и чрезмерное воздействие на него недопустимо.

Промывка сажевого фильтра без демонтажа

Работа будет выполнена быстрее, если не производить снятие устройства. Это становится возможным благодаря температурному датчику. После его выкручивания появляется отверстие, через которое можно залить промывочную жидкость.

Не забывайте про технику безопасности — помните, что жидкость может воспламениться. Средство подается в отверстие при помощи пистолета или зонда.

Вот как нужно действовать:

1. Двигатель прогреваем.
2. В отверстие заливаем литр жидкости и оставляем на 15 минут.
3. Пистолет соединяем с зондом.
4. Зонд вставляем в отверстие. Распыление жидкости занимает 10 минут. Затем на 10 минут процедуру прекращаем, потом возобновляем.

Десятиминутных циклов (очистка-остановка) должно быть 4 или 5. Для более качественного распыления состава зонд в процессе очистки рекомендуется прокручивать и перемещать вперед-назад.

После процедур в систему заливаем ополаскиватель (0,5 литра), который нужен для нейтрализации остатков активного вещества. Ополаскивание проводим распылителем с теми же временными интервалами.

По окончании работ датчик вворачиваем на место, мотор прогреваем до рабочей температуры. Затем запускаем процесс регенерации, который и уничтожит остатки сажевых отложений. Длительность процесса — 15 минут. Естественный дожег сажи начинается после того, как двигатель некоторое время (15-20 минут) работает на средних оборотах.

Способы очистки имеют свои плюсы и минусы, но лучше всё-таки выполнять демонтаж устройства. И это не зависит от того, какой силовой агрегат стоит на автомобиле — Diesel или бензиновый мотор.

Сажевый фильтр дизельного двигателя: что это, что делать, когда он забит и прочие вопросы

Экскурс в теорию: что такое сажевый фильтр

Как выглядит

По конструкции – это керамическая матрица, состоящая из большого количества глухих перфорированных каналов. Находится эта дорогостоящая компоновка в банке круглого или овального сечения внушительных размеров.

По ходу движения отработанных газов частички сажи остаются в этих самых каналах, поскольку они не проходят через мелкую перфорацию. Логично предположить, что такой отстойник быстро забьется, если не удалять скопившуюся сажу. Отметим сразу, что ее удаляют, а точнее выжигают, и для этого даже разработан специальный режим работы двигателя.

Где стоит

Находится сажевый фильтр в выпускном тракте, недалеко от выпускного коллектора. Если есть катализатор, то «сажевик» стоит сразу за ним. Иногда их объединяют в один корпус для того, чтобы отсеянная сажа находилась как можно ближе к двигателю. Такая компоновка делает возможным нагрев внутренностей противосажевого фильтрующего элемента до высоких температур – условие №1 для обеспечения выжигания сажи.

Как узнать, удален ли…

Обычно этим вопросом задаются владельцы б/у автомобилей. Узнать, есть ли сажевый фильтр на автомобиле, можно на диагностическом оборудовании. Когда он удален, модель контроля и анализа заполнения фильтрующего элемента сажей отключена. Поскольку заводскую банку обычно оставляют на месте, а ампутируют только матрицу, след вмешательства отчетливо виден – это замкнутый сварной шов в неположенном месте.

DPF, FAP – что это

Если расшифровать эти аббревиатуры, то получим перевод словосочетания «сажевый фильтр» в английской транскрипции (Diesel Particulate Filter) и в французской (Filtre a Particules). На деле разница между ними состоит в процессе организации регенерации (режима выжигания сажи), о чем мы поговорим в соответствующем разделе.

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов. В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело. Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине. В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

Что такое регенерация

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы.

На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи. Как часто и сколько времени уделять процессу – зависит от частоты использования машины. Отталкивайтесь от стандартного цикла: на 5 дней городской толкучки 2-3 поездки выходного дня длительностью не менее 40 минут.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

Важно! Постарайтесь не глушить машину, когда электроника запустила прожиг. Серия неудачных регенераций – это разжиженное топливом масло, высокий расход солярки и еще больший уровень сажи в фильтре. Что нужно делать, так это выехать поскорее на шоссе и держать 2 000 об/мин и 50-70 км/ч.

Режим «Check Engine» +…

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Как понять, что фильтрующий элемент необходимо менять

Сажу, как мы уже разобрались, можно выжечь. Но в фильтре скапливается не только сажа. Есть такой компонент, как зола, которая накапливается с момента первого пуска двигателя и никуда не девается. Образуется она из масла и металлизированных присадок, содержащихся в низкосортном топливе. Именно поэтому в дизельные двигатели с сажевым фильтром рекомендуется лить моторное масло с пониженной зольностью.

О приближении замены обычно говорит внушительный пробег (порядка 200 000 км) и частые попытки активной регенерации. Если в норме она совершается каждые 500-1 000 км, то сокращение интервала до 150-300 км считается аномальным.

Внимание! Только по частому активному прожиганию приговаривать очиститель нельзя! Это может случиться еще по причине низкого качества топлива, залитого на последней заправке, или подтекающей форсунки.

Вопросы и ответы

Чем опасна прерванная самоочистка

В единичном варианте – ничем. Если процесс принимает закономерный оборот, то вскоре придется менять масло и принудительно делать активную регенерацию. Ежели вовсе впасть в крайность, то однажды двигатель заглохнет и не заведется.

Сколько нужно проехать, чтобы прожечь сажевый фильтр

Обычно достаточно 50-70 км. Иногда даже меньше. Лучший ориентир – не километры, а потухшая лампа, если речь идет о предаварийном режиме, или прекращение выделения белого густого дыма из выхлопной.

Прожиг или промывка: что делать в экстренной ситуации

Конечно же, ни одна химия и рядом не стоит со штатными средствами выжигания сажи. Опытные водители вовсе считают, что это деньги на ветер.

Сколько грамм сажи допустимо для дизельного двигателя

Речь идет об электронном счетчике, который считает теоретическую массу твердых частиц внутри фильтра. Единой нормы нет, у каждого автомобиля свой порог. Мы приведем в пример Audi Q7, где:

• 40 г. – необходима активная регенерация.
• 68 г. – предел, по достижении которого не запустится даже принудительный прожиг.
• 56 г. – значение, при котором оканчивается принудительное прожигание.

Сбрасывать показания имеет смысл только после промывки либо замены. Систему не обмануть лишь потому, что счетчик сажевых частиц – не единственное значение, которым она руководствуется, а забитый сажевый фильтр – это не только электронное ограничение, а и физическое (газам трудно выходить).

Частые прожиги после заправки на АЗС

Причина тому – одна: низкосортное топливо с высоким содержанием серы. Разбавьте остаток качественной соляркой и симптомы уйдут. Поскольку такое часто случается по дороге на отдых, заранее интересуйтесь, на какой заправке лучше дизельное топливо в том или ином регионе. В ссылочной статье мы рассматривали достойные варианты на популярном летнем направлении – трасса М4.

Что будет, если удалить очиститель из выхлопной системы

Дизель будет коптить, прибавится 20-30 л.с., а езда станет более динамичной. Ущерб наносится только экологии. Спешим предупредить, что удаление необходимо проводить грамотно – с перепрошивкой бортовой электроники.

Отчего сажевый фильтр быстро загрязняется

Этот узел в особенности не любит, когда двигатель работает в режиме перерасхода топлива. Под это определение попадают все городские поездки, прогрев на холостых оборотах и движение на низких оборотах.

Проводите чаще пассивный прожиг, заправляйтесь качественным топливом, лейте масло для дизельных двигателей с пониженной зольностью, и тогда «сажевик» не будет о себе напоминать достаточно долго.

Что такое сажевый фильтр?

Прогресс, как Вы знаете, не стоит на месте. Требования к снижению вредных выбросов в атмосферу становятся все жестче и жестче. Это вынуждает производителей автомобилей прибегать к использованию сложных и дорогостоящих систем нейтрализации выхлопных газов. В особенности это коснулось двигателей, работающих на дизельном виде топлива. Ведь именно они имеют ярко выраженную проблему с чрезмерным образованием сажи на определённых режимах работы.

Итак, что такое дизельный сажевый фильтр, который также известен как DPF (Diesel Particulate Filter) или FAP (Filtre a Particules)? Уже исходя из названия вполне понятным становится его основное предназначение – это улавливание мельчайших частичек сажи, которые образуются при неполном сгорании топлива. Однако, процесс накопления не может длиться бесконечно долго. Сажевому фильтру необходима очистка, прожиг или, как её ещё называют, регенерация. Для успешного её выполнения необходимо условие повышенной температуры выхлопных газов.

Соответственно различают два типа регенерации: пассивную и активную. При пассивной регенерации повышенная температура выхлопа достигается за счёт длительной работы двигателя под нагрузкой, например, движение по трассе. Но, как показывает практика, далеко не все автомобили имеют возможность регулярно выезжать на трассу, а зачастую наоборот, большую часть времени проводят в городском режиме, в городских пробках. При этом ЭБУ приходится самому инициировать процесс активной чистки сажевого фильтра.

Обычно это выглядит следующим образом: незначительно поднимаются обороты холостого хода и компьютер дает команду на впрыскивание дополнительной порции топлива в конце такта выпуска. Благодаря этому температура выхлопных газов значительно поднимается, и накопившаяся сажа сгорает. И всё было бы хорошо, если б не особенности эксплуатации автомобилей в нашей стране. Дело в том, что при сгорании некачественного топлива образуется достаточно большое кол-во углеводородных частиц, которые буквально, как смола заливают соты сажевого фильтра. Плюс ко всему вдобавок далеко не все авто владельцы используют правильные моторные масла, содержащие сниженное кол-во щелочных присадок. В следствии этого, масло которое неизбежно попадает в камеру сгорания, сгорает и образовавшаяся сульфатная зола оседает в сажевом фильтре. Также не стоит забывать о пагубной для сажевого фильтра манере езды некоторых водителей, при которой от двигателя требуют полную мощность (обогащенная смесь), но частота вращение коленчатого вала недостаточно высокая.

Именно эта совокупность факторов и приводит к тому, что со временем становится необходима чистка сажевого фильтра.

Как промыть сажевый фильтр?

Способ 1. Очищающая добавка в топливо.

Для правильного ответа на данный вопрос необходимо определиться со степенью загрязнения данного элемента. Необходимо четко понимать, что лучше бороться с симптомами, а не с последствиями. Это означает, что если у вас автомобиль преимущественно эксплуатируется только в городе, то крайне настоятельно рекомендуем добавлять в топливо специальный состав, который называется Liqui Moly Diesel Partikelfilter Shutz — присадка для защиты сажевого фильтра.

Основные свойства:

• Уменьшает сажеобразование
• Оптимизирует процесс сгорания топлива
• Снижает температуру необходимую для сгорания сажи
• Разработано специально для городского типа использования
• Защищает каталитические DPF

Благодаря совокупности этих свойств достигается снижение количества обязательных прожигов сажевого фильтра. Это является первостепенным фактором, влияющим на срок службы элемента, замена которого отнюдь не дешевая. Поэтому с финансовой точки зрения намного выгодней регулярно использовать добавку. Одного флакона достаточно для защиты сажевого фильтра на протяжении 2000 км. Содержимое необходимо разбавить в 75л топлива.

Способ 2. Промывка без снятия сажевого фильтра с авто.

Достаточно эффективный способ промывки сажевого фильтра. Позволяет сэкономить время и деньги на отсутствии необходимости демонтировать всю систему целиком. Особенно актуально для новых конструкций, где сажевый фильтр совмещен с корпусом выпускного коллектора. Процедуру желательно производить на специализированном СТО. Для её проведения необходим специальный комплект, состоящий из пистолета-распылителя, зонда с гибким шлангом, очищающего (Liqui Moly Pro Line DPF Reiniger) и промывочного (Liqui Moly Pro Line DPF Spulung) составов.

Пошаговая инструкция как промыть сажевый фильтр:

• Запустить мотор и прогреть выхлопную систему до температуры не ниже 40°C.
• Выкрутить датчик температуры/давления стоящий перед сажевым фильтром.
• Через отверстие ввести зонд, подключенный к пистолету-распылителю.
• Распылить весь объем очищающей жидкости(1л) в несколько этапов: 5-10 секунд распыл, 5-10 секунд ожидание.
• Для максимального охвата стараться проворачивать зонд вокруг своей оси.
• Во время распыла соблюдать давление в системе от 6 до 8 Бар.
• После очистки используйте смывающий состав по такому же принципу, как и очищающий.
• Опасайтесь попадания большого количества, очищающего или моющего состава в камеру сгорания через открытый выпускной клапан!
• После окончания процедуры установить датчик на место.
• Запустить двигатель и инициировать прожиг с помощью системы диагностики либо движения под нагрузкой в течении 20 мин.

Способ 3. Промывка со снятием или как промыть DPF своими руками?

Этот способ по сути является наиболее эффективным из всех перечисленных выше. Подразумевает под собой полный демонтаж сажевого фильтра. В связи с этим увеличивается время и трудозатраты. Однако такую процедуру можно осилить, самостоятельно абсолютно не прибегая к помощи СТО. Для промывки сажевого фильтра своими руками необходимо приобрести очиститель Liqui Moly DPF Cleaner.

В его основе лежит высокоэффективная комбинация очищающих веществ, которые позволяют промыть сажевый фильтр без вреда для его внутренней структуры. Состав продается в фасовке 5л. Этого объёма достаточно для качественной очистки одного фильтра. У демонтированного элемента необходимо заглушить все отверстия кроме одного, через которое будет производиться заливка очистителя. После полного заполнения фильтра жидкостью его необходимо оставить на 15 мин для расщепления накопившихся отложений. В течении этого времени сажевик необходимо встряхнуть несколько раз. Далее необходимо слить жидкость и промыть соты под напором горячей воды. В особо тяжелых случаях процедуру можно повторить несколько раз.

Заключение

Как видите, существует несколько способов очистки сажевого фильтра на дизеле. В каждом из них есть определенные особенности, которые повлияют на выбор конкретного способа. Кому-то удобней отдать авто на СТО, кто-то желает самостоятельно очистить сажевый фильтр, а кто-то только приобрел машину и думает, как продлить жизнь этому элементу. В любом случае, если не хотите навредить своему авто необходимо придерживаться одного правила: использовать только качественную, прошедшую испытания, сертифицированную продукцию, а компания Liqui Moly непременно Вам в этом поможет!

Все о промывке сажевого фильтра дизельного двигателя

После такой модернизации, количество выделяемого в атмосферу вредного вещества заметно сократилось. Но время от времени этот самый фильтр загрязняется и ему бывает нужна промывка.

Промывка сажевого фильтра дизельного двигателя будет представлена ниже. Инструкция написана понятным и простым языком, чтобы каждый сумел сам справиться с этим.

Зачем он нужен?

Перед тем, как представить непосредственно сам процесс промывки, узнаем подробнее, что собой представляет этот самый фильтр. Как известно, это обязательный узел современной конструкции выхлопной системы двигателя на дизеле. Ставится фильтр непосредственно перед глушителем. Одним словом, схему можно представить так: из-под машины выходит труба, на которой сидит сажевый фильтр, а потом уже идет глушитель, через который выходят выхлопные газы.

Теперь о самом фильтре. Он представляет собой довольно сложную конструкцию трубчатого типа. Изготавливается из керамики с пористыми стенками. Отработанные газы, попадая в фильтр, сразу оттуда не выходят. Они проходят с одного канала на другой. Таким образом, удается избавиться от несгоревших частиц топлива еще до попадания их в глушитель. Со временем поры в керамическом материале забиваются, что в свою очередь, плохо сказывается на работе мотора.

Подробнее читайте в нашей статье — «Для чего нужен сажевый фильтр».

Процесс очистки

Промывка освежает дизельный двигатель, фильтра дает силы для восстановления нормального функционирования.

Промывка сажевого фильтра проводится двумя способами. Как правило, это активная и пассивная очистка. Проведения последней является более простой операцией.

В данном случае будет достаточно очистить внутреннюю поверхность с помощью следующих процедур:
