Как сделать адаптер для диагностики своими руками? попробовать можно

Как сделать адаптер для диагностики своими руками? Попробовать можно

Скачать PDF

Достаточно часто можно услышать вопрос, как сделать адаптер для диагностики своими руками. Ведь, несмотря на всю развитость современной торговли, купить адаптер довольно проблематично. Они не пользуются бешеным спросом, поэтому предприниматели не стремятся их завозить. Приобрести их можно только в крупных магазинах запчастей или на заказ. Также многих не устраивает высокая цена на это оборудование, вот поэтому, все больше людей собирают подобные приблуды самостоятельно. Для этого достаточно иметь элементарные знания и навыки в электротехнике. Детали можно приобрести в любом радиотехническом магазине за копейки.

Как сделать адаптер для диагностики своими руками? На самом деле это не сложно, но сначала давайте определимся, зачем он нужен. Как известно, в современных автомобилях имеется блок управления двигателем. Он имеет функцию диагностики. Чтобы ею воспользоваться, к ЭБУ подключают компьютер, с установленными на него программами. Делается это через шину K-line, подключение происходит через адаптер. То есть, без адаптера провести диагностику не получится.

Таким образом, адаптер нужен для проведения самостоятельной диагностики двигателя вашего автомобиля. Учтите, что на старых иномарках используются шины L-line, они немного отличаются.

Изготовление

Самостоятельно сделать адаптер несложно. Но, вам понадобится немного повозиться с созданием печатной платы. Для этого придется искать готовую схему, или создавать ее самостоятельно в специальных программах. Наиболее удобным вариантом для создания схемы платы будет программа Nero PhotoSpanViewer. С помощью этого ПО можно без проблем создать наиболее оптимальную схему для вашего случая.

Начинают работу с поиска схемы. В интернете можно найти большое количество принципиальных схем для подобного оборудования. Выберите наиболее оптимальный вариант для себя. Чтобы создать плату, вам понадобится приобрести стеклотекстолит или гетинакс. В крайнем случае, подойдет кусок старой платы, но с ним придется повозиться, подготавливая его к работе. Далее с помощью программы делаем схему, и распечатываем ее в нормальном размере. Важно при настройке принтера поставить его в режим максимального расхода тонера.

Довольно сложным процессом является перенос рисунка схемы на плату. Проще всего использовать фотобумагу. Она наиболее подходит для этой работы. Для переноса прикладываем бумагу к плате, и прогреваем ее с помощью утюга. Бумага приклеивается к плате. Следующим этапом является просверливание отверстий для установки элементов. Имеются специальные станки для этого. Но, в бытовых условиях можно обойтись обычной дрелью. Сверло используется тонкое, иногда его не удается полноценно зажать в патроне. В таком случае, следует хвостовик обернуть изолентой в несколько слоев.

После сверления отверстий, нужно замочить заготовку в воде. В результате, бумага размокнет и на плате останется рисунок дорожек. Для защиты от кислоты дорожки следует покрыть не чувствительным к кислоте лаком. Очень удобно для этого пользоваться нитроэмалью. Удалите ненужные участки фольги. Для этого плата протравливается. Делать это можно в следующем растворе:

  • Вода 250 мл;
  • 2 ст. л. поваренной соли;
  • 1 ст. л. медного купороса.

Воду для приготовления желательно нагреть до 80°C. Протравка занимает около 5 часов. Тут важно вовремя извлечь плату. Стоит ее передержать, хотя бы на полчаса, то возникает риск, что раствор разъест и дорожки.

Сборка

Припаиваем все радиодетали необходимые для работы. Устанавливать их следует в порядке расположения на схеме. Обычно, этот этап работы занимает около 30-40 минут. После этого к плате припаиваются переходники. Их можно купить в магазине. Вам потребуется разъем стандартный от USB. В принципе, можно воспользоваться старой флеш-картой. Автомобильный разъем K-line придется приобретать (ну или сделать USB K-Line адаптер самому). Подключите их к плате. При этом, обращайте внимание на необходимость установки платы в корпус, и располагайте разъемы исходя из этого.

Самым удобным корпусом будет чехол от магнитолы. Это позволит вам сделать прибор компактным, но, вместе с тем, в нем плата прекрасно разместится. Питание подается от прикуривателя. Желательно добавить кнопку включения.

Собранный по такой схеме адаптер не требует дополнительных настроек. Он работает со всеми иномарками и большей частью отечественных автомобилей. Единственным исключением является ЭБУ «Январь 4.1». Его диагностика возможна только после перепрошивки.

Заключение. Для правильного обслуживания современного автомобиля просто необходимо регулярно производить диагностику. Это поможет своевременно выявлять и устранять неисправности. Поэтому, водители интересуются вопросом, как сделать адаптер для диагностики своими руками. Ведь без этого приспособления просто невозможно провести диагностику. Сделать такой прибор можно самостоятельно с минимальными затратами.

Делаем K-line адаптер из подручных материалов

Всегда по жизни стремишься к лучшему. Вот и в автомобиле рано или поздно хочется хоть немного добавить мощности и скорости. Как быть, когда бюджет ограничен и на обращение к чип-тюнерам денег нет?
Настроить двигатель и тем самым повлиять на мощность нам поможет k-line адаптер.
Можно приобрести его в магазине. А можно сделать k-line адаптер своими руками.

Изготовление печатной платы

Для печатной платы нам понадобится:
— плата 5 на 5 сантиметров
— медный купорос
— утюг
— соль и вода
— лазерный принтер

В качестве платы можно использовать ненужную старую. Надо отрезать от нее нужный кусок и удалить лак мелкой наждачной бумагой. А лучше всего купить в радиотоварах стеклотекстолитовый лист для печатных плат.

Далее распечатываем схему адаптера в полном размере. Поможет в этом программка Nero PhotoSnapViewer. Печатать нужно с максимальным расходом тонера у принтера.

Перенести рисунок с бумаги можно следующим способом:
— Опускаем лист бумаги со схемой в воду на несколько секунд
— Прикладываем изображение к медной стороне платы
— Сушим утюгом лист на плате, для того чтобы тонер расплавился и прилип к ней
— На 20 минут опускаем в воду и удаляем размякшую бумагу.

Травление платы делаем самым простым и доступным методом:
-Готовим раствор для травления путем растворения в 250 мл. воды, нагретой до 80 градусов, двух столовых ложек соли и столовой ложки медного купороса. Кстати, если дать раствору настоятся в течение нескольких дней, травление платы ускорится на пару часов.
— Помещаем плату в раствор, периодически помешиваем и наблюдаем за ней.
— Процесс травления длится около пяти часов. Важно не передержать.
— После этого необходимо промыть нашу заготовку проточной водой и просушить.

Следующим этапом сверлим на плате отверстия для деталей. Для данной цели нужно очень маленькое сверло.
Плата, необходимая чтобы сделать k line адаптер своими руками, готова. Теперь можно купить элементы адаптера.

Сборка адаптера и испытание в действии

Устройство прибора основано на паре микросхем, max232 и mc33199.

Схема, показывающая как расположить элементы на плате правильно. Синий цвет – со стороны дорожек. Красный – с обратной стороны.

Для корпуса можно подобрать короб из подручных ненужных вещей – например, мы собрали адаптер k-line в футляре от панели магнитолы.
Подключение к диагностическому разъему и компьютеру будет осуществляться при помощи RS232 кабелей.

К-лайн адаптер своими руками сделать оказалось не так и сложно. Сложности поджидали с другой стороны. В принципе, он заработал с первого раза, но оказалось, что блок управления двигателем Январь 4.1 с ROM-памятью. Для него необходим специальный программатор 27ХХХХ серий ПЗУ. Других вариантов нет. ПЗУ других производителей одноразовые или не подходят.
Если в наличии имеется ноутбук, необходимо приобрести специальный переходник COM-USB. Теперь можно диагностировать и настраивать двигатель в динамике.

Еще один важный нюанс – питание брать только от бортовой сети.

Переходник для ноутбука

Шнур для диагностики

Шнур питания от бортовой сети

Подключение к ноутбуку

Адаптер k-line, сделанный своими руками, в работе

Как сделать адаптер для диагностики своими руками? попробовать можно

При разработке универсального USB-KKL адаптера ставилась следующая задача:

  • разработать надежное устройство, адаптированное к нашим суровым климатическим условиям;
  • обеспечить защиту персонального компьютера от помех бортовой сети автомобиля;
  • обеспечить надежную связь между компьютером и автомобилем;
  • обеспечить универсальность подключения адаптера к автомобилям, поддерживающих диагностику по K-line.

Для сопряжения с компьютером была выбрана шина USB, так как она на сегодняшний момент является самой распространенной и обеспечивает питание адаптера. В качестве драйвера USB была выбрана микросхема FT232RL фирмы FTDIchip. Данная микросхема требует всего несколько внешних элементов для своей работы и обеспечивает любую скорость передачи без дополнительных настроек. Это очень удобно, так как диагностические протоколы используют нестандартную скорость передачи. Ниже приведена структурная схема данной микросхемы. Из нее видно что все необходимые элементы для работы микросхемы находятся внутри.

Для подключения микросхемы FT232RL понадобиться всего несколько конденсаторов. Типовая схема подключения приведена ниже.

Для сопряжения с автомобильной шиной K-line (ISO9141-1, ISO9141-2, ISO14230) была выбрана микросхема L9637D фирмы ST Microelectronics. Данная микросхема имеет ряд достоинств по сравнению с аналогами:

  • широкий диапазон входных напряжений (4,5 — 40 вольт);
  • защита от переполюсовки;
  • ограничение выходного тока по K-линии;
  • температурная защита;
  • защита от импульсных помех;

Ниже приведена структурная схема микросхемы L9637D.

L-линия в адаптере реализована с помощью двух транзисторов и управляется при помощи сигнала RTS. Как известно L-линия однонаправленная (информация идет от компьютера, в нашем случае, к ЭБУ ), но у микросхемы L9637D имеется вход для L-линии (эта микросхема предназначена для установки в блоке управления двигателя и поэтому L-линия здесь имеет функцию входа). Поэтому вход LI здесь используется для чтения данных с L-линии. Данных вход подключен к сигналу CTS. Таким образом получается еще одна K-линия.

Для защиты адаптера и компьютера от импульсных высокочастотных помех (коих в бортовой сети автомобиля пруд пруди) применяются фильтры под названием «ферритовые бусины». Данные фильтры производит фирма Murata. В адаптере используются фильтры типа BLM21PG331SN1. Данные фильтры при подачи на них постоянного напряжения имеют сопротивление около нуля, а при подачи на него высокочастотного сигнала увеличивают свое сопротивление до 330 Ом, тем самым препятствуя прохождению высокочастотных помех. На схеме они обозначены в виде катушек индуктивности (L1 — L3).

Из всего выше сказанного была разработана схема адаптера (приведена ниже).

Питание микросхем FT232RL и L9637D берется от шины USB, а подтяжка К-линий от бортовой сети автомобиля. Также в схему адаптера введен регулятор напряжения L78L05, для преобразования 12 Вольт в 5. Это сделано для того, чтобы можно было менять подтяжку К-линий: 12 или 5 вольт. Пятивольтовые уровни сигналов К-линий применяются в блоках, где используется протокол ALDL — это GM блоки и Январь-4.

Для обеспечения универсальности адаптера в нем используется разъем DB-9 папа. К этому разъему подключаются кабели с соответствующими диагностическими разъемами. В этом случае имея один адаптер и набор кабелей можно диагностировать весь спектр автомобилей, диагностируемых по К-линии.

В данную схему адаптера так же включен преобразователь ADM1485AR. Он предназначен для подключения устройств с интерфейсом RS485.

При разработке адаптера использовались только SMD компоненты, поэтому плата получилась компактной. Плата легко помещается в корпус переходника GC-9. Разводка платы приведена ниже.

Распиновка разъема для подключения кабелей приведен ниже.

Так выглядит готовый спаянный адаптер без корпуса:

Как выбрать адаптер для диагностики автомобиля?

После прочтения этой статьи у Вас больше не останется вопросов, какой адаптер выбрать для диагностики своего автомобиля. Ниже мы разберёмся какой адаптер, и для каких автомобилей покупать, а так же Вы узнаете в чём отличие их версий и чипов (микросхем), на которых они построены.

ELM327 адаптеры

Выбирайте его если у Вас иномарка: выпущенная для американского рынка начиная с 1996 г.в., выпущенная для европейского рынка начиная с 2001 г.в. или дизельный автомобиль с 2004 года выпуска. Так же подходит для современных моделей ВАЗ и других российских марок. Собственно, это не значит, что более ранний год выпуска не будет поддерживаться, раньше просто был другой разъём. Мы лично проводили диагностику 26-летней девятки, используя переходник.

Они бывают проводные (USB) и беспроводные (Bluetooth и Wi-Fi), а так же отличаются версиями и чипами. Об этом ниже.

ELM327 Bluetooth

Это беспроводной вариант, подключается по bluetooth к компьютеру или к любому мобильному устройству на базе Android или Windows Phone. Для iPhone и iPad не подходит, т.к. у устройств от Apple bluetooth не активный и эти устройства не могут обнаружить адаптер.

Они бывают двух версий — версия 1.5 и версия 2.1. Внешне они выглядят одинаково, но различие в начинке существенное.

  • Версия 1.5 поддерживает все 5 существующих протокола связи: ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM. Следовательно он имеет прекрасную поддержку всех заявленных автомобилей и работает со всеми программами, включая специальные и малораспространённые.
  • Версия 2.1, несмотря на более высокий номер версии, имеет обрезанную прошивку. В нём отсутствует поддержка двух протоколов связи (J1850 VPW, J1850 PWM), т.е. реализовано только 3 из 5 возможностей связи. Эти протоколы широко используются в автомобилях марки Ford, Mazda и некоторых других (в зависимости от года выпуска), следовательно этот адаптер может не подключаться к этим автомобилям. Наблюдается плохая поддержка российских автомобилей Так же некоторые узкоспециализированные программы с ним не работают. Универсальные работают нормально.

Какую версию лучше выбрать? Мы рекомендуем именно версию 1.5, т.к. разница в цене не очень большая, а разница в функционале существенная. Тем более, что адаптер Вы покупаете не каждый день — машину Вы поменяете, а он будет служить Вам много лет. Если же у Вас достаточно новая иномарка (не старше 10 лет), не Ford и не Mazda, а так же если Вы собираетесь использовать только популярные, универсальные программы (например ScanMaster ELM), то можно немного сэкономить и купить версию 2.1, проблем возникнуть не должно, в противном случае только 1.5.

Внимание! Некоторые интернет-магазины предлагают версию 2.1 под видом версии 1.5, при этом даже не зная чем они отличаются. Будьте внимательны! Все ELM327 адаптеры, которые мы продаём — версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

Выбрать и купить Bluetooth ELM327 адаптеры из раздела ELM327.

ELM327 Wi-Fi

Это так же беспроводной адаптер, подключается по Wi-Fi и в отличие от Bluetooth он может работать абсолютно со всеми устройствами, включая iPhone и iPad. Таким образом это самый универсальный прибор. Касаемо версий Wi-Fi адаптера — ситуация аналогична адаптерам BlueTooth (описано выше). В нашем магазине мы вообще нет урезанной версии 2.1, мы предлагаем только качественную версию 1.5.

Выбрать и купить Wi-Fi ELM327 адаптеры из раздела ELM327.

ELM327 USB

Это проводной вариант, подключается только к компьютеру или ноутбуку через разъём USB. Его невозможно подключить к мобильным устройствам. Тут так же есть разные версии. Выглядят одинаково, но огромное значение имеет то, какая микросхема (чип) в нём используется.

  • На чипе PIC18F2480 + FTDI (ft232rl): Это самые дорогие и качественные чипы. Адаптер сделанный с использованием этих микросхем поддерживает скорость 500KBps, а это в 13 раз больше чем адаптеры на других чипах. Он поддерживает все протоколы и работает со всеми программами. Отличный качественный вариант, но из-за дороговизны чипа, он стоит немного дороже.
  • На чипе PIC18F25K80 + Prolific (PL2303): Адаптер на этом чипе так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
  • На чипе CH340: Это самый дешёвый, из всех возможных чипов, что несомненно сказывается на качестве. Из личных наблюдений: автомобили Ford и Mazda подключаются через раз, плохая поддержка автомобилей ВАЗ, работает не со всеми программами. Но зато, благодаря дешевизне чипа, такой адаптер стоит дешевле всех остальных. Используйте его с иномарками не старше 10 лет (кроме Ford и Mazda) и с универсальными программами (например ScanMaster ELM).
Читать еще:  Замена термостата: диагностика неисправности прибора

Внимание! Адаптер на чипе FTDI достаточно сложно найти, и, некоторые другие магазины продают адаптер не указывая версию чипа. По факту оказывается, что приходит адаптер именно на чипе CH340, причём по цене более дорогого. Будьте внимательны! Мы, опять же, предлагаем Вам выбор.

Выбрать и купить ELM327 USB

Так же есть специализированные USB адаптеры которые мы предлагаем только на чипе FTDI:

VAG COM 409.1 (k-line) адаптер

Тут всё гораздо проще. Выбирайте его для диагностики русских автомобилей. Поддерживаются все российские производители. Так же с его помощью можно проводить диагностику старых автомобилей Volkswagen, Audi, Skoda, Seat с 1996 до 2004 года выпуска.

Если вам сложно определиться с выбором, напишите нам на электронную почту

Volkswagen Golf Black Panther › Бортжурнал › Самодельный K-Line адаптер для диагностики

Доброго времени суток! Ранее собирал адаптер K-Line своими руками. И как то раз у меня возникло желание сделать адаптер с кабелем microUSB, но не получилось, потому что приложения телефона не хотели работать с адаптером. Поэтому поменял на обычный USB. Этот адаптер для себя, оставлю дома у жены, чтобы не возить с собой постоянно. Материал был взят с сайта.

Схема устройства

Изготовление печатной платы
K-Line адаптер для диагностики.lay6 – Печатная плата, рисованная в программе Sprint-layout 6.

Для изготовления платы нам нужно:
1. FT232RL 1 шт.
2. L9637D 1 шт.
3. Транзистор BC847C 2 шт.
4. Резистор 270 Ом 2 шт.
5. Резистор 510 Ом 2 шт.
6. Резистор 1 кОм 2 шт.
7. Резистор 1.2 кОм 1 шт.
8. Диод 1N4148
9. Светодиоды 3 шт.
10. Танталовый конденсатор 4.7 мкФ 10В
11. Танталовый конденсатор 47 мкФ 16В
12. Керамический конденсатор 0.1 мкФ 3 шт.

Сборка устройства

Сборка устройства на этом завершена. Микроконтроллер прошивать не нужно!

Никаких драйверов в компьютер устанавливать не пришлось. Windows 7 сам определил устройство как «COM7». Драйвер FTDI у меня уже был установлен давно.

Вася Диагност хорошо читает

YuriyCh тоже собирает такое устройство и пытается подружить с планшетом. Так что жду информации от него.
Спасибо за внимание!

Volkswagen Golf 2001, двигатель бензиновый 1.6 л., 102 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Volkswagen Golf, 2001

Volkswagen Golf, 2001

Volkswagen Golf, 1999

Volkswagen Golf, 2001

Комментарии 25

привет почем такая плата на продажу ? (только плата)

Не собираюсь изготавливать печатную плату — нет времени вообще. Могу только заказать с производства, а компоненты собирать сам.

Ну тоже вариант
Цена какая?

Позже отвечаю в личку.

А у моего заводского, синего адаптера, вместо L9637D сборка из 4 транзисторов идет.

Вооо. Теперь будет чем заняться в гараже…

с какой версией Васи работает адаптер?

юсби отрезать и блютуз бы впихнуть…)

Объясните мне плиз, а в чем глобальный смысл. В чем отличие от кабелей с ebay?
А вот если бы кто дал ссылочку на такую схему, только с RS232 был бы благодарен

RS232 для железного COM порта. Вот тут есть схема avto-diagnostika.narod.ru/K-L-line.html

Поверьте, я знаю, что такое RS232. Я из того века, когда комп грузился с флопа 5.25)))
Я не понимаю на кой, самому мутить то, что купить и дешевле и просто. Я лет 7 назад купил 2 кабеля по 10 баксов. Один живет в машине, ни разу ни единой проблемы. Как с ХП начал пользоваться, так и сейчас на 10-ке все летает.
За схему большое спасибо. Мне нужно прошить моторы подъемников, а я все никак не соберусь заказать, жаба душит. Попробую собрать.
Эх вот если бы кто собрал кабель с железным ком-портом… Скажем под mini pci-e… У меня знакомый работает в конторе, производителе холтеров, помню намаялись они с переходниками с ЮСБ на КОМ

Собираем сами для экспериментов. По деньгам выходит примерно одинаково, даже чуть дешевле. С железным комом тоже собираются кабели. В сети всё найти можно. Удачи в ваших экспериментах

Спасибо. Да нет никаких экспериментов. Нужно собраться с силами и либо заказать либо спаять железный ком, поменять пару байт и кинуть на антресоль)))
Тогда цель ясна, саморазвитие это всегда почетно и уважаемо. Удачи вам.

Собираем сами для экспериментов. По деньгам выходит примерно одинаково, даже чуть дешевле. С железным комом тоже собираются кабели. В сети всё найти можно. Удачи в ваших экспериментах

Да, конечно схемы видел. Их много, Думал может кто проверенной поделится. А так, вроде как радиокоте были схемы с обсуждением и ссылки на киты для сборки, для особо ленивых, как я…

k line адаптер своими руками

Каждый автовладелец в определенный момент сталкивается с проблемой диагностики своего железного коня, который неожиданно перестает нормально заводится и работать. Для решения данной проблемы большинство людей пользуются услугами автосервисов, в которых специалист с чудо приборчиком сможет легко расшифровать код неисправности Вашего автомобиля и помочь произвести квалифицированный ремонт.

Как же поступить автовладельцу на панели авто которого загорелась лампа «Check Engine», но у которого нет времени или денег платить каждый раз за диагностику своего автомобиля автосервису. Решение, конечно же есть, это изготовление k line адаптера своими руками.

Если Вы владелец бюджетной иномарки типо Daewoo или Chevrolet, а так же любого отечественного автомобиля кроме последних моделей 13-14 годов имеющихCAN шину, то для диагностики Вашего автомобиля Вам будет вполне достаточно обычного k line адаптера для диагностики, который Вы сможете собрать своими руками.

В настоящее время в интернете можно встретить огромное количество схем k line адаптеров для самостоятельной сборки выполненных для работы черезCOM порт. Так как в настоящее время данный разъем отсутствует на современных компьютерах, то схемы для сборки k line адаптеров без преобразователей виртуального COM порта в данной статье рассматриваться не будут. В случае если в Вашем ПК есть COM порт Вы можете скачать схемы k line адаптера дляCOM порта здесь.

Давайте рассмотрим процесс сборки k line адаптера своими руками для ПК с USB портами.

Данная схема была собрана и доработана пользователем Самокат Ветерана.

Для сборки нам потребуется:

Конденсаторы:

1) 100нФ — это неэлектролиты SMD 1206 (их 3шт.)

2) 4.7мкф. х 10В — танталовый чип-конденсатор, по питанию со стороны USB (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)

3) 10мкф. х 16В — танталовый чип-конденсатор, по питанию со стороны +12В (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)

В качестве электролитов можно использовать любые от 4.7мкф до 100мкф. Их задача в данной схеме это для фильтрация помех. Обратите внимание, чтобы по напряжению они были не меньше 10В и 16В соответственно.

Резисторы типоразмера 0805:

Микросхемы:

Схема адаптера

Скачать макет печатной платы устройства.

Если Вы не хотите тратить время на сборку устройства, или у Вас необходимых компонентов, Вы можете заказать себе готовый K Line адаптер в нашем магазине произведенный в России и Китае.

Оба адаптера собраны на заводском оборудовании и имеют годовую гарантию.

AutoSoftos.com

  • Главная
  • Руководство по ремонту
  • Софт и ПО | + лекарство
  • Статьи
  • Прошивки ЭБУ
  • Подключения Сигнализации
  • Навигация GPS Карты
  • Снятие бамперов

AutoSoftos.com
Литература по ремонту автомобилей, Програмы для диагностики авто

Всегда свежий софт и автомобильная литература

  • Доллар — 76.50
  • Евро — 91.70

Адаптер K-LINE своими руками из USB дата-кабеля от телефона

  • Разместил: klays067;
  • Прочитано: 12 155;
  • Дата: 19-12-2016, 23:11;

В интернете есть множество схем K-LINE адаптеров. Есть на COM есть на USB. Самые простые схемы на COM, но в наше время это не удобно из-за отсутствия этого порта на ноутбуках. Схемы с USB немного посложнее. Там применяются микросхемы, а их еще надо найти. Кроме этого нужно изготавливать печатную плату. Поэтому решил сделать более простым и доступным для всех способом, применив дата-кабель от старых телефонов. Такой у многих завалялся в дальних ящиках.
Нам потребуется:
USB дата-кабель от старых телефонов (Я использовал от samsung c100/c110)
Радиоэлементы (см.схему)
Паяльник (и всё что к нему прилагается)
Компьютер и немного софта

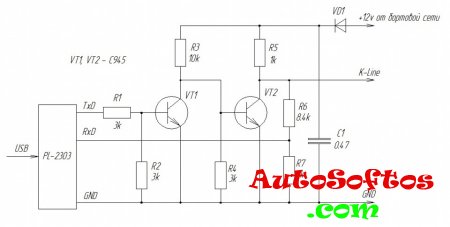

Собираем схему, как это удобно. Делаем печатную плату, либо используем макетную плату, либо просто навесным монтажем(я выбрал последний). Транзисторы VT1 и VT2 можно найти в ненужном компьютерном блоке питания, либо купить в магазине радиодеталей, как и все остальные. Диод VD1 — любой выпрямительный с низким падением напряжения. Если уверены что не перепутаете провода плюса и минуса когда будете использовать, диод можно и не ставить. Конденсатор C1 тоже не особо важен, он защищает от помех.

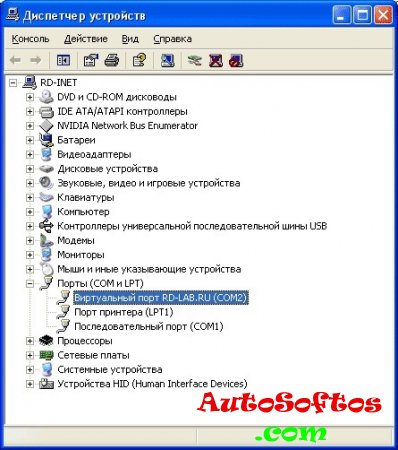

Как собрали схему, переходим к дата-кабелю. Для начала устанавливаем драйвер PL2303 для него. Обязательно с поддержкой нестандартных скоростей. (Скачать драйвер)После установки драйвера подключаем шнур и убеждаемся в его работоспособности. Он должен появиться в диспетчере устройств.

Запоминаем под каким COM он установлен.

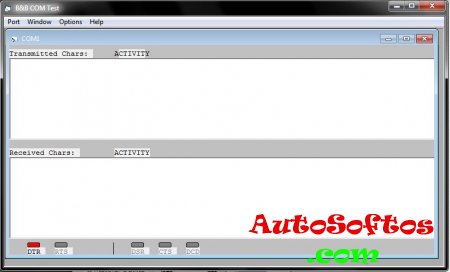

Далее скачиваем программу B&B COM test (Скачать)для проверки порта.

Разбираем разъем дата-кабеля со стороны телефона, отпаиваем его. Теперь надо определить где какой провод. Для этого подключаем дата-кабель к компьютеру, запускаем программу, выбираем в ней соответствующий COM порт, скорость любую. Обычно черный провод это минус. Он должен «звониться» на корпус USB разъема. Далее вольтметром надо найти провод на котором +3,3 вольта. Замеряя это напряжение, в окне программы пробуем что то написать. Если напряжение изменяется, значит это вывод TxD. Теперь это провод пробуем подключать к оставшимся двум проводам (на минус не надо). При подключении к верному проводу, в нижнем окне программы вводимая информация будет дублироваться…значит это RxD. Провода найдены. Теперь подпаиваем эти провода к нашей схеме. Прежде чем чтото включать, убедитесь нет ли замыканий в собранной схеме или обрывов(случайно оторвался провод). Проверьте соответствие со схемой.

Проверяем работоспособность всего что мы собрали. Снова этой же программой подключаемся к порту, при этом не забываем подать 12в питания. Вводимая информация в верхнем окне должна дублироваться в нижнем. Если это происходит, то схема работает. Можно подключать к ЭБУ.

Скачиваем программу OpenDiagFree для диагностики. В настройках выбираем наш порт и переключаем на подключение «Метод 2». Пользуемся)

Если хотите сделать индикацию работы диагностического кабеля, достаточно подпаять светодиод с резистором, согласно одному из вариантов указанных ниже. В первом варианте светодиод будет всегда светиться пока адаптер подключен к диагностическому разъему. В момент передачи данных он будет моргать. Во втором варианте светодиод будет только моргать при передаче данных, а в остальное время выключен.
Резистор R8 выбираем не менее 470 Ом. Желательно даже большего номинала, чтобы не было влияния на сигнал к-линии.

Если все же есть проблемы со скоростью порта, то попробуйте поправить значения в реестре ExtBaudrate.

Диагностический кабель для ваз

Если Вы купили себе k line адаптер, то перед Вами встает вопрос, а с какими программами для k line будет оптимально работать мой адаптер. В данной статье мы рассмотрим наиболее известные программы для k line адаптера которые предназначены для диагностики автомобилей отечественного и импортного производства.

Если Вы купили k line адаптер у нас, то Вы получите на диске более расширенный набор программ чем представленные в данном разделе и необходимости в скачивании файлов с данной страницы у Вас не будет. По желанию мы предоставляем нашим покупателям набор программ для прошивки и чип тюнинга.

Программа для диагностики ВАЗ ГАЗ УАЗ ЗАЗ

программа OpenDiagPro

Работает K-Line адаптером и elm327 со всем русским автопромом

программа работает через K-Line интерфейс

— My Tester VAZ скачать

программа работает через K-Line интерфейс

-KWP_D скачать

программа работает с K-Line адаптером

АВТОВАЗ NEW скачать

DiagnozNK скачать

ICD скачать

Программа для диагностики ГАЗ

-My Tester GAZ скачать

программа работает через K-Line интерфейс

-Diagnostic tools скачать

программа работает через K-Line интерфейс

Программа для диагностики Toyota Hunday Nissan

— JOBD скачать

TECU3 скачать

Программа для диагностики автомобилей Subaru

— ECUEdit Pro скачать

Программа для диагностики Китайских автомобилей Chery, Great Wall и других

Tiggo Diag 1.2.0.3

Программа для диагностики Tiggo Diag — это лучшее решение для автолюбителей имеющих в своем пользовании автомобили китайского производителя Chery, Great Wall и другие.

Представленная программа для диагностики автомобилей Chery и Great Wall Tiggo Diag позволит Вам при наличии обычного K-Line адаптера или ELM327 адаптера производить не только диагностику двигателя, но и работать с дополнительными устройствами автомобиля.

В настоящее время Tiggo Diag перекрывает потребности среднестатистического автомобилиста, который хочет быть в курсе технического состояния своего автомобиля или просто сбросить ошибку двигателя или устранить неполадку в работе автомобиля.

Итак для работы с программой для диагностики Tiggo Diag Вам потребуется k-line или elm327 адаптер, который Вы выберете при первом запуске программы

Выбираете из списка адаптер который у Вас имеется после чего приступаем к выбору автомобиля.

Допустим у Вас автомобиль марки Chery, в этом случае в данной программе для диагностики Вам необходимо выбрать марку Chery

после чего выбрать модификацию или блок с которым Вы хотите начать работу по диагностике.

Теперь Вы можете произвести работу с ошибками ЭБУ Вашего автомобиля, а именно расшифровать и сбросить их с помощью данной программы

Осуществить сбор параметров работы Вашего автомобиля в режиме реального времени

Так же доступно построение графиков параметров работы двигателя автомобиля

Надеемся Вам понравится работа с программой Tiggo Diag и она позволит Вам более тщательно отслеживать состояние работы Вашего автомобиля и устранять неполадки в работе двигателя и исполнительных механизмов.

Программа для диагностики Chevrolet

— ChevroletExplorer v 1.7 скачать

Общая программа для диагностики большинства иномарок

OBD Scan Tech

Программа для диагностики VAG группы

— ВасяДиагност Лайт скачать

Программа для диагностики автомобилей Opel

— OPCOM скачать

программа работает через обычный k-line адаптер и позволяет проводить диагностику автомобилей марки OPEL до 2003 года.

Читать еще:  Как правильно добавить дистиллированную воду в аккумулятор

Программа для диагностики Daewoo, Славуты и Таврии

— Research DAEWOO скачать

программа работает через K-Line интерфейс

— Sens Diag скачать

программа работает через K-Line интерфейс

Системные требования для полноценного использования данных программ весьма скромные:

тип операционной системы: Windows 98, 2000, XP, 7;

процессор частотой от 150 МГц;

оперативная память 16Мб;

свободное дисковое пространство — 50 Мб;

Имея в своем вооружении перечисленный на данной странице софт, Вы сможете произвести полноценную диагностику своего автомобиля, а так же автомобилей Ваших друзей и близких.

Параметры диагностики для инжекторных двигателей ВАЗ

На что обратить внимание:

  1. На заглушенном двигателе — датчики температуры (корректность данных); — дроссельная заслонка (наличие износа дроссельного механизма; предельный износ — не более 2%); — датчик кислорода (АЦП ДМРВ); наличие износа канала; предельный износ — не более 1, 035 В;
  2. На работающем, прогретом до нормы двигателе (холостой ход) Проверяются следующие параметры (величина в каждом конкретном случае зависит от модели двигателя и ЭБУ): — обороты в минуту; — расход воздуха для 8 клапанного двигателя; — расход воздуха для 16 клапанного двигателя; — время впрыска; при необходимости — коррекция впрыска; — коэффициент коррекции (%); — мультипликативная составляющая коррекции; — аддитивная составляющая коррекции; — цикловой расход воздуха (мг/такт) для 8 клапанного двигателя и для 16 клапанного двигателя.
  3. Скриншоты диагностики двигателя на мониторе (зависимость от модели ЭБУ на примере ВАЗ 2107) — ЭБУ «Январь 5» — ЭБУ М73

Читать дальше: Камеры на сплошную полосу

Отзыв: Диагностический кабель VAG-COM — Бесплатная диагностика автомобилей ВАЗ

В таком виде, он пришёл по почте из Китая. Недавно заказывал другу такой же, для его Калины, цена его на сегодняшний день, составила 329 рублей с бесплатной доставкой. Распаковываем кабель.

В комплекте присутствует маленький установочный диск с необходимыми драйверами.

Большой разъём кабеля вставляется в диагностический разъём вашего автомобиля (в Приоре, он находится сразу за перчаточным ящиком, так называемым народом — бардачком), а USB разъём вставляем в ноутбук.

Устанавливаем с диска драйвер, для диагностического кабеля, что бы ноубук увидел его.

После этого я, установил бесплатную версию русскоязычной программы Опэн Диаг с интернета. Для того что бы провести диагностику автомобиля и выявить неисправность в двигателе, этой версии будет достаточно. Если захотите поменять прошивку контроллера вашей машины, вам придётся тогда купить платную версию этой программы. Стоит недешево, пару лет назад она стоила около 4000 рублей. Но зато вы сможете уйти от задушенной версии Евро 3 вашего мотора на Евро -2, с практически таким же расходом топлива, правда при этом скорее всего придётся заменить заводской катализатор на прямо точного «паука». Вам решать, что вы выберите. Ярлык этой проги — выглядит так на экране компьютера.

Кликая на нем мышкой, вы открываете рабочее окно диагностической программы. После этого поворачиваете ключ зажигания в машине и программа сама определяет, какой контроллер установлен на автомобиле. Дальше все интуитивно просто, вы видите ошибки, какой датчик необходимо заменить, стираете ошибки и мотор снова работает, как новый. Есть даже график происходящих процессов в работающем двигателя автомобиля. Все наглядно и просто.

После сброса ошибок — лампочка Чек на спидометре — гаснет. Обращаю ваше внимание, что диагностический кабель KKL VAG-COM for 409.11 подойдёт для любых инжекторных вазовских машин до 2011 года выпуска. Если ваша машина более «свежая», например Калина с электронной педалью газа, то рекомендую купить не этот кабель, а так называемый «синий зуб», который связывает любое устройство на андроиде с контроллером автомобиля, через блютуз. Это будет гораздо удобнее для вас, особенно в дальней дороге. В заключении отзыва, хочу отметить, что такой диагностический кабель необходим каждому автовладельцу, исходя конечно из года выпуска личного автомобиля. Он окупается уже после первого использования. Всем автовладельцам рекомендую купить и держать в перчаточном ящике этот кабель. Много места он там не займёт, а пользу принесёт рано или поздно — существенную.

Читать дальше: Неравномерный износ протектора причины

Всепротокольный OBD-2 AIIpro адаптер своими руками

Это, вероятно, случалось с каждым из нас: вы едете в своем автомобиле и вдруг желтая лампочка «Check Engine” загорается на приборной панели как тревожное предупреждение о том, что возникли какие-то проблемы с двигателем. К сожалению, это оно само по себе не дает каких-либо намеков на то, что именно является причиной неполадки и может означать все что угодно, начиная от неплотно закрытой крышки топливного бака до проблем с каталитическим конвертером. Я помню, как Honda Integra 94-го года имела ЭБУ под креслом водителя и красный светодиод начинал мигать, если возникали какие-то проблемы с двигателем.

Подсчитав количество «блинков», можно было определить код ошибки. По мере того, как ЭБУ автомобилей становятся все более и более сложными, количество кодов ошибок возрастает экспоненциально. Использование бортовой диагностики автомобиля On-Board Diagnostic (OBD-II) позволяет решить эту проблему. Данный адаптер позволяет использовать персональный компьютер для OBD диагностики. Адаптер AllPro функционально совместим с ELM327 и поддерживает все существующие OBD-II протоколы обмена данными:

• ISO 9141-2
• ISO 14230-4 (KWP2000)
• SAE PWM J1850 (Pulse Width Modulation)
• SAE VPW J1850 (Variable Pulse Width)
• ISO 15765-4 Controlled Area Network (CAN)

VPW, PWM и CAN
Первых два протокола ISO описаны в указанной выше предыдущей публикации. Детальное описание OBD протоколов выходит за рамки данной статьи, я лишь их кратко перечислю.J1850 VPW (Variable Pulse Width) – протокол автомобилей General Motors и некоторых моделей Chrysler со скоростью передачи 10.4 кбит/с по одному проводу.

Напряжение на шине VPW изменяется от 0 до 8 В, данные по шине передаются чередованием коротких (64 мкс) и длинных (128 мкс) импульсов. Реальная же скорость передачи данных по шине изменяется в зависимости от битовой маски данных и находится в пределах от 976 до 1953 байт/с. Это самый медленный из OBD протоколов.

J1850 PWM (Pulse With Modulation) используется в автомобилях корпорации Ford. Скорость передачи здесь 41.6 кбит/ с с использованием дифференциального сигнала по двум проводам. Напряжение на шине изменяется от 0 до 5 В, a длительность импульса составляет 24 мкс. Работа с этим протоколом требует аккуратности в программировании микропроцессора, так как скорость выполнения инструкций языка «C» на PIC микропроцессоре даже с улучшенной PIC18 архитектурой становится сопоставимой с длиной короткой посылки PWM протокола (7 мкс).

CAN (Controlled Area Network) протокол разработан Robert Bosch в 1983 году и окончательно стандартизирован в ISO 11898. Использование CAN шины данных в автомобиле позволяет различным устройствам общаться друг с другом, минуя центральный процессор, так называемый multi-master режим.

Плюсами является также повышенная скорость передачи, до 1 Мбит/с и лучшая помехоустойчивость. Изначально протокол предназначался для использования в автомобилях, но теперь применяется и в других областях. Чтобы повысить надежность передачи данных, в шинах CAN применяется способ дифференциальной передачи сигналов по двум проводам. Образующие эту пару провода называются CAN_High и CAN_Low.

В исходном состоянии шины на обоих проводах поддерживается постоянное напряжение на определенном базовом уровне, приблизительно 2.5 В, называемым рецессивным состоянием. При переходе в активное (доминантное) состояние напряжение на проводе CAN_High повышается, а на проводе CAN_Low снижается, рис.1.

Существует также два формата сообщений или фреймов – стандартный с 11 битным адресным полем (CAN 2.0A) и расширенный с 29 битным полем (CAN 2.0B). Стандартом ISO 15765-4 определяется использование для целей OBD как CAN 2.0A, так и CAN 2.0B. Вместе со скоростями передачи по шине 250 и 500 кбит/с это создает 4 различных CAN протокола.

Поддерживает ли ваш автомобиль OBD-II?
OBD является обязательным только в Северной Америке и Европе. Если в Америке это правило действует с 1996 года, то Евросоюз принял EOBD вариант автодиагностики, основанный на OBD-II, сравнительно недавно. В Европе OBD стал обязательным, начиная с 2001 года, а для дизельных двигателей даже с 2004. Если ваш автомобиль выпущен до 2001 года, то он может вообще не поддерживать OBD даже при наличии соответствующего разъема.

Например, Renault Kangoo 99 года не поддерживает EOBD (хотя редакционная Kangoo dcI60 2004 года с CAN протоколом прошла успешную стыковку с описанным адаптером, а Renault Twingo поддерживает! Те же самые автомобили, сделанные для других рынков, например Турции, могут тоже не быть совместимыми с OBD протоколом. Как определить, какой протокол поддерживается электронным блоком управления автомобиля?

Первое – можно поискать информацию в интернете, хотя там много неточной и непроверенной информации. К тому же, многие автомобили выпускаются для разных рынков с различными протоколами диагностики. Второй более надежный способ – найти разъем и посмотреть, какие контакты в нем присутствуют. Разъем обычно находится под приборной панелью со стороны водителя. Протокол ISO 914-2 или ISO 14230-4 определяется наличием контакта 7, как показано в таблице 1.

Большинство автомобилей последних лет выпуска поддерживает только CAN протокол с контактами 6 и 14 соответственно. В Европе и Северной Америке все новые автомобили, начиная с 2007/ 2008 года, должны использовать OBD только на основе CAN. Замечу, однако, что, как правильно отмечено в комментарии, «Если марка присутствует в таблице, то это не дает гарантии поддержки OBD-II».

Использование L-line в ISO 9141/14230… Отдельно хочется сказать по поводу L-линии в ISO 9141-2/ 14230-4 протоколах. Сейчас она практически нигде не используется, так как для процедуры инициализации связи вполне достаточно только K-линии. В стандарте же, однако, сказано, что сигнал инициализации должен передаваться по двум линиям одновременно, K и L. Владимир Гурский из www.wgsoft.de, автор программы «ScanMaster ELM», собрал большую коллекцию различных ЭБУ.

В качестве примера необходимости L-линии он приводит Renault Twingo 1.2л 2005 года выпуска. Использование здесь при иницилиазации только K-линии приводит к неверному адресу двигателя в ответах ЭБУ. Если же инициализация производится по K и L одновременно, то тогда все работает правильно.

AllPro адаптер на PIC18F2455
Схема моего всепротокольного OBD-II адаптера показана на рис.2 . Основой является микроконтроллер Microchip PIC18F2455, имеющий модуль USB интерфейса. Устройство использует напряжение питания 5 В от шины USB. Конденсатор C6 служит фильтром внутреннего стабилизатора 3.3 В для обеспечения работы USB шины. Светодиоды D2 и D3 являются индикаторами приема/передачи, а светодиод D1 использован для контроля статуса USB шины.

Выход ISO 9141/14230 интерфейса управляется половинкой драйвера IC2-2, а входной сигнал подается через делитель R12/R13 на вход RX (вывод 18), который является триггером Шмидта, как и большинство входов PIC18F2455, что обеспечивает достаточно надежное срабатывание. Для контроля L-линии используется IC3-1 и R10.

Шина J1850 VPW требует напряжения питания 8 В, получаемого от стабилизатора L78L08 IC4. Сигнал на выход VPW подается через инвертор IC3-2 и буферный полевой транзистор Q1. Делитель R7/R8 и внутренний триггер Шмидта на входе RA1 составляют входной интерфейс J1850 PWM протокола. Внутренний компаратор (входы RA0 и RA3) PIC18F2455 вместе с резисторами R4, R5 выделяет дифференциальный сигнал PWM. Для контроля выхода PWM шины используются IC2-1 и полевой транзистор Q2.

Отдельно хочется сказать по поводу поддержки CAN. Microchip не выпускает контроллеры, содержащие и CAN, и USB. Можно использовать контроллер с CAN модулем и внешний USB чип типа FT232R. Или наоборот, подключить внешний CAN контроллер, как сделано в этом адаптере. CAN интерфейс здесь образуют контроллер MCP2515 (IC5) и трансивер MPC2551 (IC6). MCP2515 подключен через SPI шину к PIC18F2455 и программируется каждый раз при подаче питания адаптера.

Согласующие (bus termination) RC цепочки R14/ C10 и R15/C11 предназначены для уменьшения отражений на CAN шине согласно стандарту ISO 15765-4. Использование их не обязательно, при относительно коротком кабеле отражениями можно пренебречь. Вместо PIC18F2455 можно использовать PIC18F2550 с той же самой прошивкой, см. варианты замены в таблице 2.

Внешний вид устройства показан на рис.3 и обложке, а печатная плата на рис.4.

Для программирования PIC18 можно использовать несложный JDM программатор [3], схема показана на рис.5.

Он очень прост и может бы собран за час на макетной плате. Недостатком является то, что программатор требует наличия последовательного (Com) интерфейса в компьютере и не работает с виртуальными USB/Com адаптерами. Использование ноутбуков также не рекомендуется, так как они не обеспечивают необходимого напряжения на выходе Com порта.

Разводка программатора показана на рис.6 и сделана с использованием так называемой «stripboard» технологии, достаточно популярного подхода к макетированию. Типичная stripboard имеет матрицу отверстий с шагом 2.54 мм для монтажа электронных компонентов, соединенных полосками меди на обратной стороне, отсюда и название – stripboard.

Разрезав полоски на обратной стороне и установив сверху проволочные перемычки, можно быстро собрать относительно несложные конструкции. Полоски легко перерезаются зенковкой отверстий обычным сверлом. Существует даже специальная программа – «LochMaster» [4] для проектирования конструкций таким способом. При использовании программатора следует обратить внимание, что корпус персонального компьютера (контакт 5 DB9 разъема) не соответствует корпусу программатора.

Другим условием является использование «полноценного» последовательно кабеля со всеми проводами, необходимыми для работы схемы. Программатор надежно работает с WinPic [5], единственная проблема заключается в том, что требуется отдельно загрузить файл-дескриптор PIC18F2455.dev (или PIC18F2550.dev) из дистрибуции Microchip IDE после того, как установлен собственно WinPic.

Другой программой, работающей с JDM программатором, является PICPgm [6], никаких дополнительных файлов здесь не требуется, хотя автору следует поработать над английской грамматикой, рис.7 . Прошивка адаптера доступна .

OBD-II кабель
Для подключения к бортовому компьютеру адаптер использует «стандартный» DB-9/OBD-II кабель. Разводка кабеля показана в таблице 3.

Подключение и тестирование устройства. Правильно собранный адаптер в налаживании не нуждается и распознается Windows как USB устройство. Микропроцессор PIC18F2455 не имеет собственного драйвера и использует Windows 2000/XP/Vista CDC (Communication Device Class ) драйвер usbser.sys виртуального Com порта.

По поводу использования драйвера хочется, однако, добавить, что согласно информации www.usb.org исправил баги в usbser.sys только начиная с Windows XP SP2 и использование адаптера с Windows 2000 может быть проблематично. После того, как адаптер распознался как USB устройство и драйвер установлен, можно приступать к тестированию.

Для этого требуется подключить источник стабилизованного напряжения 12 вольт на выводы 1 и 9 разъема J2 и подключить адаптер к персональному компьютеру через USB кабель. Проверяется наличие напряжения 8 В на выходе стабилизатора IC4. Следующим шагом является запуск Windows приложения HyperTerm и подсоединения к Com порту адаптера.

Устройство имеет процедуру самодиагностики с проверкой прохождения сигнала со выхода на вход по всем протоколам. Для этого используется команда «AT@3», рис.8.

Прохождение проверяется по следующим цепям:

• IC2-1, R4 для отрицательной шины PWM
• Q2, D6, R5 для положительной шины PWM
• IC3-2, IC4, R11, Q1, D5, R7, R8 для VPW
• IC2-2, R9, R12, R13 для ISO 9141/14230
• Ответ контроллера MCP2515 по шине SPI

Читать еще:  ТОП-12 лучших автомобильных аккумуляторов 2021

Например, отсутствие IC2 приведет сразу к двум ошибкам, рис.9 .

Процедура самодиагностики не включает проверку CAN трансивера MCP2551, здесь можно просто замерить напряжение на выводах 6 и 7. Оно должно быть в пределах 2.5 В.

Работа с Адаптером
Адаптер совместим по системе команд с ELM327 и может использоваться с приложениями, работающими с ELM327. Я предпочитаю использовать «ScanMaster ELM» Владимира Гурского [8], рис.10.

Как сделать адаптер для диагностики своими руками? Попробовать можно »

Как сделать адаптер для диагностики своими руками? Попробовать можно

Как сделать адаптер для диагностики своими руками? На самом деле это не сложно, но сначала давайте определимся, зачем он нужен. Как известно, в современных автомобилях имеется блок управления двигателем. Он имеет функцию диагностики. Чтобы ею воспользоваться, к ЭБУ подключают компьютер, с установленными на него программами. Делается это через шину K-line, подключение происходит через адаптер. То есть, без адаптера провести диагностику не получится.

Таким образом, адаптер нужен для проведения самостоятельной диагностики двигателя вашего автомобиля. Учтите, что на старых иномарках используются шины L-line, они немного отличаются.

Самостоятельно сделать адаптер несложно. Но, вам понадобится немного повозиться с созданием печатной платы. Для этого придется искать готовую схему, или создавать ее самостоятельно в специальных программах. Наиболее удобным вариантом для создания схемы платы будет программа Nero PhotoSpanViewer. С помощью этого ПО можно без проблем создать наиболее оптимальную схему для вашего случая.

Начинают работу с поиска схемы. В интернете можно найти большое количество принципиальных схем для подобного оборудования. Выберите наиболее оптимальный вариант для себя. Чтобы создать плату, вам понадобится приобрести стеклотекстолит или гетинакс. В крайнем случае, подойдет кусок старой платы, но с ним придется повозиться, подготавливая его к работе. Далее с помощью программы делаем схему, и распечатываем ее в нормальном размере. Важно при настройке принтера поставить его в режим максимального расхода тонера.

Довольно сложным процессом является перенос рисунка схемы на плату. Проще всего использовать фотобумагу. Она наиболее подходит для этой работы. Для переноса прикладываем бумагу к плате, и прогреваем ее с помощью утюга. Бумага приклеивается к плате. Следующим этапом является просверливание отверстий для установки элементов. Имеются специальные станки для этого. Но, в бытовых условиях можно обойтись обычной дрелью. Сверло используется тонкое, иногда его не удается полноценно зажать в патроне. В таком случае, следует хвостовик обернуть изолентой в несколько слоев.

После сверления отверстий, нужно замочить заготовку в воде. В результате, бумага размокнет и на плате останется рисунок дорожек. Для защиты от кислоты дорожки следует покрыть не чувствительным к кислоте лаком. Очень удобно для этого пользоваться нитроэмалью. Удалите ненужные участки фольги. Для этого плата протравливается. Делать это можно в следующем растворе:

2 ст.л. поваренной соли;

  • 1 ст.л. медного купороса.
  • Как сделать адаптер для диагностики своими руками? попробовать можно

    Адаптер K‑Line это устройство передачи данных по однопроводной линии, т.е запросы диагностического оборудования и ответы ЭСУД передаются по одной линии. СОМ-порт компьютера имеет раздельные входы для получения и отправки данных, для согласования и предназначен адаптер сигналов СОМ K‑Line.

    К‑линия автомобильной диагностики имеет «подтяжку» к 12 вольтам (питание ЭБУ) и размах сигналов от 0 до 12 V (теоретически, реально уровни немного отличаются).

    В системах GM используется другой диагностический протокол – ALDL. В адаптере ALDL используется выход с открытым коллектором и 5 ‑вольтовые уровни сигналов. «Подтяжка» в этих системах находится внутри ЭБУ. В подавляющем большинстве случаев для этих систем не используется оригинальный адаптер, для диагностики применяют K‑Line, либо занизив до 5 вольт напряжение «подтяжки», либо подбором резистора для стабильной работы и на 5 и на 12 вольтовых уровнях.

    СОМ – порт компьютера имеет (в нашем, простейшем, случае) две линии – по одной идет чтение сигналов, по другой – запись. Уровни сигналов СОМ – порта от ‑ 12 V до + 12 V, то есть, высокий уровень ‑ 12 V, низкий + 12 V. Подробнее здесь или (на русском) здесь.

    Для согласования сигналов используются, как правило, специализированные микросхемы. Микросхема МС 33199 служит для согласования с К‑линией и «разделения» и «смешивания» сигналов. МАХ 232 – специализированная микросхема для согласования различных устройств с RS 232 (стандарт СОМ-порта). МАХ 232 содержит в себе интегральные преобразователи напряжения, позволяющие получить нужные для работы порта +/- 12 V и приводит поступающие сигналы к необходимому уровню. Более «продвинутые» специализированные микросхемы – DS 275 выполняет те же функции, что и МАХ 232 , но имеет автоматическую настройку выходных сигналов по уровню входных и, что немаловажно, не требует громоздкой конденсаторной «обвязки».

    Существует несметное количество вариантов схем адаптеров, от самых простых, на двух транзисторах, до полнофункциональных адаптеров на специализированных микросхемах. Естественно, желательно использовать хороший адаптер на специализированных микросхемах.

    При диагностике иномарок 90 ‑x годов часто возникает необходимость в дополнительной линиии L (K‑L-Line адаптер), более поздние модели, как правило используют только K‑Line. Схемы адаптеров K‑L-Line можно посмотреть здесь.

    Один из самых обстоятельных из известных мне «рукодельщиков» ch 0 zen поместил на своем отличном сайте наиподробнейшее, пошаговое описание изготовления адаптера на MC 33199 по «утюжной» технологии. Очень рекомендую. Можно скачать всю информацию целиком здесь.

    Простая схема на 2 ‑х транзисторах

    Как проверить адаптер не подключая к автомобилю? Очень просто. Дело в том, что поскольку линия после адаптера однопроводная, можно послать в порт сигнал и тут же его прочитать (режим «эхо»). Для этого необходимо подключить адаптер к компьютеру и воспользоваться древней программой диагностики компьютеров – Check It 3 . 0 . Включаем режим диагностики COM и наблюдаем в окнах прием – передачу символов. Если все проходит нормально, это косвенно говорит о том, что схема работает, для полной уверенности необходимо осциллографом проконтролировать сигналы RxD, TxD и K‑Line. Размах сигналов на разъеме СОМ – порта должен быть от + 12 V до 0 V (в идеале, реально чуть поменьше. По стандарту необходим размах от + 12 до ‑ 12 V), а на линии K‑Line от + 12 V до нуля. Проверку адаптера осуществляет так же программа диагностики ICD.

    Адаптер K‑LINE © VSM

    Более «правильную» схему адаптера для тех, кому проблематично достать дефицитную микросхему MC 33199 D прислал VSM. Здесь для согласования с портом применена всё та же, довольно распространенная микросхема MAX 232 (ICL 232 CPE, HIN 232 ), а согласование с линией диагностики – микросхема 74 ALS 04 ( 74 LS 04 , К 555 ЛН 1 , К 1533 ЛН 1 ).

    Схема эксплуатируется в течении полутора лет, опробована на всех типах контроллеров. Защитный диод желателен с малым падением напряжения, второй – любой импульсный, например КД 521 , 522 . VSM поделился также опытом подстройки нагрузочного резистора. На схеме его номинал 2 Ком, это оптимально для тестирования и программирования блоков «Январь», для «Бошей» его номинал около 1 Ком, для GM – больше 2 Ком. От себя замечу, что номинал резистора применяю 510 ‑ 560 Om, как на «больших» схемах, это обеспечивает ток линии около 20 mA, что повышает помехозащищенность. В GM, повторюсь, нагрузочный резистор установлен в блоке и линия диагностики использует пятивольтовые уровни, внешний нагрузочный резистор в адаптерах ALDL не используется. Нумерация выводов по входу соответствует 9 ‑пиновому разъему СОМ, выхода – 9 ‑пиновому разъему адаптера KR‑ 2 от НПП НТС. С этим адаптером стабильнее всего работает спортивная система впрыска J 5 -Sport (Соколов-Спорт). Остальные, даже именитые адаптеры соединялись не с первого раза, рвали связь и пр.

    ПРОВЕРКА И НАСТРОЙКА

    1 . Ищем какой-нибудь измеритель, хотя бы простейший электрический тестер.
    2 . Убеждается в правильности установки элементов схемы и наличии нужных и отсутствии ненужных соединений между ними.
    3 . Подаем + 12 В, адаптер к компьютеру не подключен.
    4 . Проверяем наличие + 5 В на выводе 16 MAX 232 и выводе 14 логики, если нет – проверяем правильность установки и работоспособность 142 ЕН 5
    5 . Проверяем работу конверторов MAX 232 , т.е. наличие + 10 В на выводе 2 и ‑ 10 В на выводе 6 , если нет – проверяем правильность установки и исправность конденсаторов.
    6 . Подаем на вход приемника RS 232 ‑ 10 В, т.е. соединяем выводы 13 и 6 МАХ 232 и проверяем прохождение сигнала: (логическая « 1 » на выходе 12 MAX 232 ) -> (логическая « 1 » на входе 5 ЛН 1 ) -> (логический « 0 » на выходе 6 ЛН 1 ) -> (+ 12 В в k‑line) -> ( логическая « 1 » на входе 1 ЛН 1 ) -> (логический « 0 » на выходе 2 ЛН 1 ) -> ( логический « 0 » на входе 3 ЛН 1 ) -> ( логическая « 1 » на выходе 4 ЛН 1 ) -> (логическая « 1 » на входе 11 MAX 232 ) -> (низкий уровень RS 232 , т.е. менее ‑ 5 В на выходе 14 MAX 232 ). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 6 МАХ 232 .
    7 . Подаем на вход приемника RS 232 + 10 В, т.е. соединяем выводы 13 и 2 МАХ 232 и проверяем прохождение сигнала: (логический « 0 » на выходе 12 MAX 232 ) -> (логический « 0 » на входе 5 ЛН 1 ) -> (логическая « 1 » на выходе 6 ЛН 1 )-(

    0 В в k‑line) -> ( логический « 0 » на входе 1 ЛН 1 ) -> (логическая « 1 » на выходе 2 ЛН 1 )- ( логическая « 1 » на входе 3 ЛН 1 )-( логический « 0 » на выходе 4 ЛН 1 )-(логический « 0 » на входе 11 MAX 232 ) -> (высокий уровень RS 232 , т.е. более + 5 В на выходе 14 MAX 232 ). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 2 МАХ 232 .
    8 . Подключаем адаптер к порту RS- 232 компьютера, соединяем с k‑line и пытаемся установить связь с контроллером. В случае проблем, при отсутствии осциллографа, проверяем: правильность использования программы; параметры COM-порта (может ли он работать на выбранной скорости обмена); величину резистора в нагрузке k‑line; качество линии связи и т.д.

    Адаптер K‑LINE © SHURIKEN

    Второй вариант «правильной» схемы адаптера для тех, кому проблематично достать дефицитную микросхему MC 33199 D прислал SHURIKEN (CTTeam). Адаптер по этой схеме эксплуатируется более полутора лет, прошел проверку на всех системах впрыска и характеризуется как «железобетонный». Для согласования с СОМ – портом применена всё та же, довольно распространенная и дешевая (в разных регионах цена колеблется от 30 до 50 руб) микросхема MAX 232 (ICL 232 CPE, HIN 232 ), а согласование с линией диагностики – микросхема LM 339 . Каких либо дополнительных особенностей схема не имеет, катушка L 1 служит для фильтрации импульсных помех.

    Описание настройки и осциллограммы Вы можете посмотреть здесь. Так же, как и в предыдущей схеме, нумерация выводов по входу соответствует 9 ‑пиновому разъему СОМ, выхода – 9 ‑пиновому разъему адаптера KR‑ 2 от НПП НТС.

    K‑LINE: Новый взгляд на привычные вещи.

    Прогресс движется вперед семимильными шагами и заглядывает даже за ворота автомастерских, в которых все чаще и чаще можно встретить ноутбуки в качестве диагностического компьютера. Нет слов, ноутбук более мобилен, функционален и в какой-то мере престижен, прибавляя «вес» автосервису. Но… В последнее время участились жалобы либо на неправильную работу адаптеров К‑Line, либо, что еще хуже, выход из строя COM – портов ноутбука. Дело, мне кажется в том, что у некоторых ноутбуков СОМ-порты работают с уровнями сигналов +/- 3 V, в то время как большинство адаптеров, рассчитанные на РС и собранные на микросхемах МАХ 232 выдают полноценные +/- 12 V. То есть, для работы с ноутбуком желательно иметь адаптер, предназначенный именно для этого. Самый простой путь – заменить привычную нам всем МАХ 232 на МАХ 3232 , имеющую пониженные напряжения сигналов. Цена вопроса – 90 рублей, именно столько составляет разница в стоимости этих микросхем в Волгограде.

    Другой, и, как мне кажется (IMHO), более прогрессивный способ предложил HASS_ 78 – использование для согласования с портом ноутбука микросхему DS 275 . Данная микросхема работает с теми уровнями сигналов, которые получает, адаптируясь хоть к СОМ-порту РС, хоть к ноутбуку, представляя собой оптимальное решение для реализации K‑Line. Кроме всего прочего, данный способ практически не требует «обвязки» микросхем.

    Итак, схема от Hass‑а на DS 275 и MC 33199 .

    .… и МС 33290

    Схемы не имеют никаких особенностей, и при правильной сборке не требуют никакой настройки. DА 1 – любой стабилизатор, например LM 2931 AZ‑ 5 , 7805 . Вместо 33199 ( 33290 ) при соответствующем изменении схемы можно использовать L 9243 (из иммобилизатора АПС‑ 4 ).

    Получится что-то типа этого.…

    Все три варианта адаптеров прекрасно умещаются в корпусе переходника 9 – 9 pin

    В заключение хочу сказать, что несмотря на то, что этот K‑Line адаптер очень негативно встречен сборщиками-продавцами «адаптеров» на более простой и дешевой элементной базе, это самое лучшее и правильное решение на сегодняшний день.

    Диагностический K-L адаптер своими руками (отчет)

    zhora
    Завсегдатай
    • 16.06.2008
  • #1
  • Вот я и сделал себе диагностический K-L адаптер. Решил выложить фото отчет.
    Описание, схему и спецификацию взял в интернете.

    Адаптер работает с автомобилями VAG (Audi,VW,шкода,сеат) через встроенные в контроллер K и L линии. Подключение через диагностический разъем авто, в частности у меня на Фольксваген Гольф 4 OBD II. На G3 диагностическая колодка другая.

    Отшкурил фольгированный текстолит до блеска. Подготовил заготовку для нанесения рисунка платы.
    Пользовался самой мелкой абразивной шкуркой и водой.

    Рисунок платы сделал с помощью тонера (принтера), кальки, листа бумаги и утюга.
    Рисунок схемы «под утюг» взял с выше описанного сайта, подготовил лист бумаги и приклеил к нему кальку, вставил весь этот бутерброд в принтер.
    Напечатал схему, убрал лист бумаги, вырезал на кальке кусок с рисунком схемы.
    Перед нанесением рисунка на поверхность текстолита ее стоит обезжирить спиртом и протереть на сухо.

    Наносим рисунок на заготовку.
    Аккуратно прикладываем кальку к текстолиту, нагреваем утюг в режиме «хлопок» и аккуратно проглаживаем все точки рисунка при этом не перегревать этот «бутерброд»

    После проглаживанием берем это все в руки и несем под струю воды и тихонька под струей воды отдираем кальку от заготовки.

    Разводим хлористое железо c водой и травим в этом плату. У меня заняло это 20 минут.

    Очищаем плату от лишней краски.

    Вот что получилось. У меня схема слабенькая получилась. Надо было по больше потравить. Пришлось некоторые дорожки пропаивать.

    На плате делаем насечки. И мини электродрелью с тонким сверлом делаем тонкие отверстия для навесных элементов.

    Итог. засунул в первую коробочку, которую нашел. Надеюсь, корпус подберу и плату засуну туда.

    Красный кабель — L линия, Синий кабель — K линия, питание 12 V от прикуривателя, синхронизация с ПК через RS232.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
