Как сделать компрессометр своими руками? когда лень покупать

Как сделать компрессометр своими руками? Когда лень покупать

Скачать PDF

Многим людям интересно знать, как сделать компрессометр своими руками. Этот прибор может понадобиться при наметившихся проблемах с двигателем. Измерение компрессии необходимо при заметном снижении мощности автомобиля. Также такая работа может потребоваться при непонятном дыме из выхлопной трубы. И это далеко не все случаи, когда может потребоваться компрессометр. Конечно, можно приобрести готовое приспособление. Но, его можно сделать самостоятельно из подручных материалов. Такой прибор окажется не только дешевле магазинного аналога, но и будет намного надежнее. Точность приспособления также не будет отличаться от заводского образца.

Содержание

  • Что потребуется?
  • Как сделать?
  • Использование

Как сделать компрессометр своими руками? Чтобы правильно ответить на этот вопрос следует разобраться, что такое компрессия, для чего ее следует измерять, и на что влияет этот показатель. Определение этого показателя выглядит вот так:

  • Компрессия является показателем максимальной степени давления в камере сгорания, при прохождении цилиндра верхней мертвой точки;
  • Этот показатель напрямую связан со степенью сжатия. Снижение компрессии является признаком проблем с поршневой системой.

Иногда этот показатель может снижаться при проблемах с клапанами. На дизельных агрегатах снижение компрессии может проявляться в невозможности запуска двигателя, что связано с особенностью таких двигателей. Подробнее про это читайте в статье «Норма компрессии в цилиндрах дизельного двигателя».

Что потребуется?

Для самостоятельной сборки приспособления для замера компрессии вам потребуется не так уж много комплектующих. Большая часть из них имеется в любом гараже:

  • Манометр;
  • Золотник;

  • Вентиль от камеры грузового автомобиля;
  • Шланг;
  • Латунные переходники.
  • Разберем некоторые особенности выбора составляющих. Обратите внимание на вентиль камеры, он должен быть исправен, попробуйте вкрутить в него золотник. Если с этим возникли сложности, то лучше взять другой вентиль. Также он не должен иметь трещин. Ту часть, которая вваривалась в камеру, следует обрезать. Шланг лучше всего брать подходящий для систем высокого давления. Иначе его при измерениях может разорвать. Переходники лучше брать латунные. Этот металл обладает определенными характеристиками, и наиболее удачно подходит для этих целей.

    При подборе манометра обращайте внимание на единицу измерения. Желательно, чтобы она совпадала с указанной производителем двигателя. Тогда вам не потребуется тратить время на перевод единиц измерения.

    Как сделать?

    Сборка этого прибора несложна и состоит из нескольких этапов:

    • Вкручивается золотник в вентиль. С обратной стороны припаивают переходник. В него будет устанавливаться манометр. Пайка должна обеспечивать герметичность;
    • Со стороны золотника на вентиль надевается шланг. Его сажают на герметик, и крепят хомутом;
    • На конец шланга крепят прорезиненный конус, он должен соответствовать диаметру свечного отверстия. Для этого подойдет пробка от медицинского флакона (200 мл.). Можно заменить конус на подходящий переходник с нарезанной резьбой. Он будет вкручиваться в двигатель. Такое приспособление даст более точный результат;
    • Остается установить манометр.

    Единственным недостатком этой конструкции является сложность сброса показаний манометра. Поэтому, некоторые мастера используют более сложную конструкцию из нескольких переходников. Она позволяет без проблем провести сброс показаний, путем стравливания давления через золотник.

    Использование

    Пользоваться приспособлением можно точно так, как и магазинным компрессометром. Для правильной проверки двигателя его следует прогреть. Для этого достаточно проехать на машине около 10 километров, или дать ей поработать 10-15 минут. Только после этого замеряют компрессию. Перед этим подготовьте мотор. Для этого отключают бензонасос и катушку зажигания. На карбюраторных моделях достаточно просто сбросить шланг бензопровода со штуцера поплавковой камеры. Обязательно выкрутите все свечи. Переходите к проверке:

    • Попросите напарника выжать газ до упора, подержать его в таком положении 2 секунды, и недолго покрутить стартер;
    • Далее нужно оценить показания компрессометра, сбросить их, и перейти к обследованию другого цилиндра. В исправном двигателе разницы между показаниями быть не должно. В крайнем случае, разница должна быть минимальной. Если имеется значительная разница, то необходимо найти причину, и устранить ее.

    Заключение. Сейчас в магазинах можно найти большое количество диагностического оборудования, но качество его зачастую оставляет желать лучшего. Поэтому, часто можно слышать вопрос, как сделать компрессометр своими руками. Ведь используется это приспособление довольно часто. А сделать приспособление самостоятельно не составит большого труда.

    Сообщества › Оснащение Гаража и Инструмент › Блог › Самодельный компрессометр

    Хотелось бы представить вниманию сообщества полезный в гаражном обиходе прибор – компрессометр, собранный мной из подручных материалов. Предвидя комментарии «а не проще ли было купить?», отвечу сразу: разумеется, проще, но мне захотелось сделать самому, поскольку так интереснее. Для чего и как применяется данный прибор, надеюсь, объяснять не нужно, поэтому перейду сразу к описанию изготовления. И, для начала, покажу то, что послужило мне деталями, частями и заготовками для самодельного компрессометра.

    На фото мы видим:
    — советский манометр б/у, на 16 кгс/см², с осевым расположением штуцера (сзади), классом точности 4%;
    — шланг рабочего цилиндра сцепления б/у от ВАЗ-2101-07;
    — штуцер от старой автомобильной камеры.
    — заправочный клапан от какой-то старой советской газовой зажигалки;

    Клапан от зажигалки будет находиться в наконечнике компрессометра, ввёртываемом в свечное отверстие двигателя. Задача этого клапана – пропускать воздух внутрь компрессометра и препятствовать выходу воздуха обратно в цилиндр двигателя. К наконечнику будет присоединён шланг, другой конец которого соединится с манометром через специальную муфту. В стенку этой муфты будет врезан клапан сброса давления (кнопка, которая имеется на каждом компрессометре, ею стравливают воздух после измерения). В качестве этого клапана послужит тот самый вентиль от камеры с золотником.

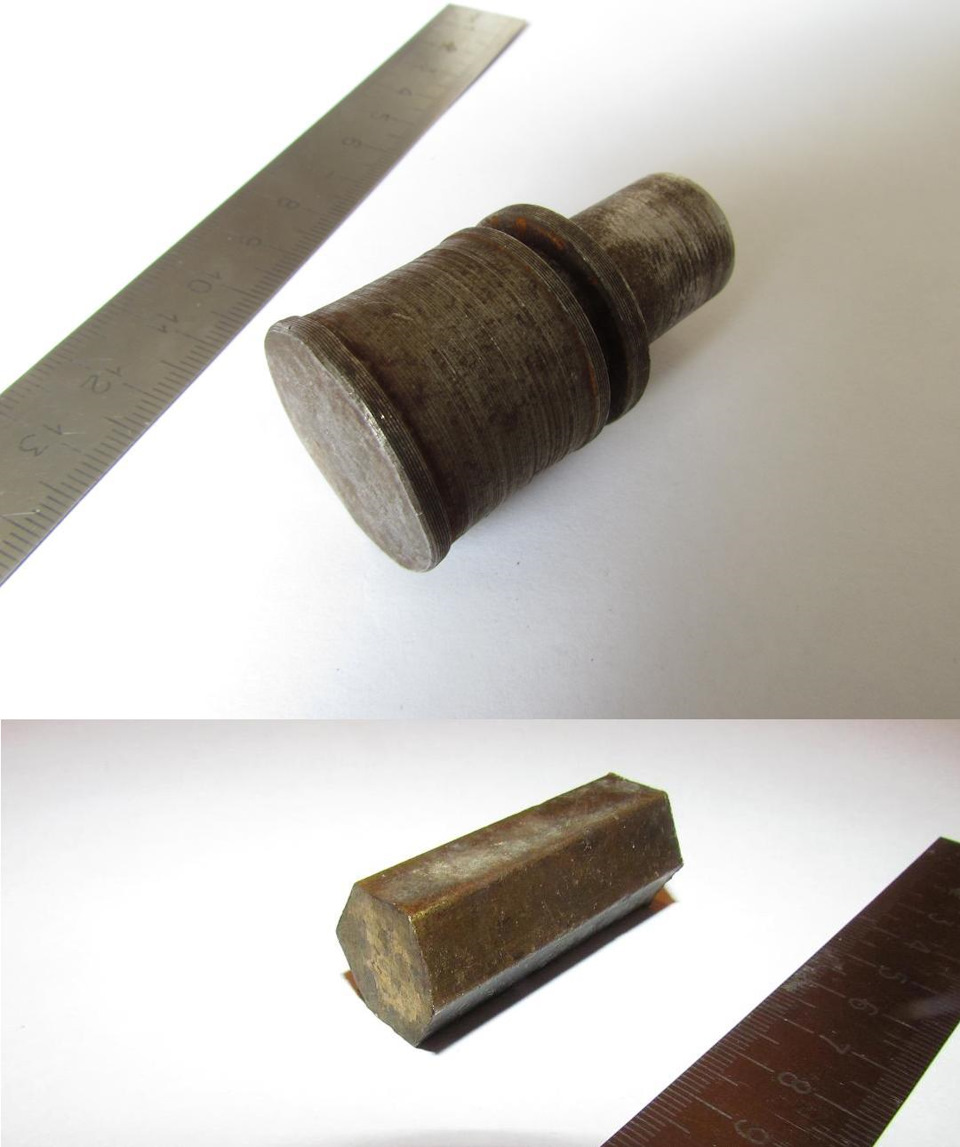

    Упомянутые наконечник и муфту я выточил на токарном станке, вернее, токарный понадобился, в основном, для изготовления наконечника (я предварительно думал над тем, чтобы взять за основу металлическую часть свечи зажигания, но сочёл этот вариант малопригодным). Заготовками для деталей послужили вот такая найденная стальная штуковина и отрезок латунного 17-миллиметрового шестигранника:

    По эскизам, приведённым ниже, можно понять, что именно задумывалось получить из этих заготовок:

    Ниже на картинках – некоторые этапы процесса изготовления.

    Делаем компрессометр своими руками

    Если еще недавно двигатель вашего авто работал, как часы, — хорошо заводился, расход топлива и масла был в норме, не наблюдалось провалов в тяге, — но потом резко все поменялось с точностью до наоборот, значит одной из причин такого ухудшения может быть падение компрессии — давления, развиваемого в цилиндрах.

    Убедиться, что ваши предположения верны, вам поможет такой простой инструмент, как компрессометр. Компрессометр — это один из видов манометров, его особенностью является наличие обратного клапана. Этот клапан устанавливают для того, чтобы при повороте коленвала не происходил сброс давления, то есть компрессометр зафиксирует максимальный показатель давления на такте сжатия.

    Как измерить компрессию?

    О том, что такое компрессия и степень сжатия, мы уже писали на нашем портале Vodi.su. Это одна из базовых характеристик двигателя, и от того, какое давление достигается в цилиндрах на пике такта сжатия, зависит октановое число бензина.

    Понятно, что если компрессия падает, топливно-воздушная смесь полностью не выгорает и расход топлива растет.

    Пользоваться компрессометром довольно просто:

    • разогреваете двигатель до рабочей температуры;
    • отключите подачу топлива (бензонасос), снимите клемму с катушки зажигания (иначе она может сгореть);
    • выверните все свечи.

    Это подготовительный этап. Затем было бы хорошо, если у вас есть напарник, который будет давить до упора на педаль газа, чтобы дроссельная заслонка была открыта. Но прежде вам нужно установить шланг компрессометра в свечные колодцы — шланг идет с несколькими видами насадок, которые подходят под размеры и резьбу разных видов свечей зажигания — евросвечи или обычные.

    Потом нужно будет провернуть коленчатый вал стартером, чтобы он сделал несколько оборотов. Достаточно двух-трех секунд. Показатели фиксируете и сравниваете их с данными из таблицы.

    Может также понадобиться шприц с моторным маслом. Залив немного масла в цилиндр, вы поймете из-за чего снижена компрессия — из-за износа поршневых колец (после впрыскивания масла уровень компрессии придет в норму), или из-за проблем с клапанами, механизмом газораспределения или головкой блока цилиндров (после впрыскивания масла уровень все равно будет ниже, чем нужно).

    Как видим, ничего сложного. Но есть одна проблема — в продаже есть компрессометры бюджетного плана, которые не дают точных показаний, погрешность может быть очень большой, что не допустимо при точных измерениях.

    Хорошие же приборы стоят дорого — около сотни долларов. А некоторые водители вообще предпочитают не забивать себе голову такими вопросами и ездят на СТО, чтобы за такую простую операцию отдать несколько сотен рублей.

    Делаем компрессометр своими руками

    Собрать этот измерительный прибор оказывается не так и сложно, все необходимые элементы можно найти в гараже у бывалых автолюбителей или на базарах автозапчастей.

    Что вам понадобится:

    • манометр;
    • вентиль от камеры для грузового автомобиля (в народе называют «сосок»);
    • золотник (ниппель);
    • латунные переходники нужного диаметра и с резьбой;
    • шланг (гидравлический рукав высокого давления).

    Вентиль от камеры должен быть в нормальном состоянии, не гнутый, без трещин. Диаметр вентиля обычно составляет 8 миллиметров, а сам он может быть изогнутым. Вам нужно его выровнять и обрезать с той стороны, которая заваривалась в камеру, а резьбовую часть, куда вкручивается золотник, нужно оставить так, как есть.

    С помощью паяльника с обрезанной стороны припаиваем гайку, в которую будет вкручиваться манометр. Закручиваем в получившуюся трубку золотник и одеваем на него резиновый шланг 18х6. Конец шланга затачиваем под конус, чтобы он входил в свечное отверстие. В принципе, это все.

    Пользоваться таким прибором достаточно просто: вставляем конец шланга в отверстие в блоке цилиндров, замеряем давление.

    Золотник выполняет роль перепускного клапана, то есть пиковое давление, которое возникает в верхней мертвой точке на такте сжатия зафиксируется на манометре. Чтобы сбросить показания, нужно просто нажать на золотник.

    Конечно, это очень простой вариант. Шланг должен подходить под размеры трубки точь-в-точь. Для надежности можно использовать металлические стяжные хомуты малого диаметра. Правда, их нужно будет каждый раз снимать, чтобы добраться до золотника и сбросить показания.

    Можно также на конец шланга подобрать латунные переходники того же диаметра и с тем же шагом резьбы, что и свечи. Ввернув такой переходник в отверстие, вы будете уверены, что компрессия будет измерена точно.

    Обратите внимание, что полученные результаты нельзя на сто процентов считать правильными — уровень компрессии изменяется на разных режимах работы двигателя.

    Если расхождение между цилиндрами минимальное, это еще не говорит о каких-то серьезных проблемах. Если же вы видите, что показатели действительно серьезно отклоняются от нормы (нормативное значение указано в инструкции), то это свидетельствует о целом ряде проблем, которые и предстоит выяснить.

    Также компрессия может измеряться в разных единицах — паскалях, атмосферах, килограммах на сантиметр квадратный и так далее. Поэтому нужно подобрать манометр с теми же единицами измерения, которые указал производитель, чтобы потом не мучиться с расшифровкой результатов и переводом их из одной шкалы в другую.

    Видео о том как измерить компрессию в цилиндре без компрессометра.

    Поделки своими руками для автолюбителей

    Простой компрессометр своими руками

    Сегодня я хочу вам рассказать, как можно в гаражных условиях сделать компрессометр быстро и из подручных материалов.

    Для этого нам понадобится простая, старая свеча зажигания у которой нам нужно отрезать нижнюю часть, для этого берём болгарку и режем по кругу, где завальцован сердечник.

    После того, как прорезали вокруг, сердечник свободно извлекается. С другой стороны также отрезаем язычок и удаляем шайбу.

    Далее берём нашу заготовку и немного под конус стачиваем грани, как показано на фото.

    Теперь берём сверло на 9,5 мм и расширяем отверстие.

    Затем нам понадобится ниппель от бескамерки, берём его и отрезаем заднюю резиновую часть

    Далее мыльным раствором или просто мылом натираем резиновую часть ниппеля и вставляем в нашу заготовку.

    Далее, нам потребуется небольшой кусок металлопластиковой трубы 16 диаметра, сантиметров 20-30.

    Теперь нужно нашу заготовку заколотить в металлопластиковую трубку, как показано на фото, если есть какой-нибудь хороший клей можно применить и его.

    На резьбу нашей заготовки, нужно надеть резиновое колечко, хорошо подходит уплотнительное кольцо от форсунки.

    Ну и теперь осталось совсем немного, это нужно взять манометр и каким-либо способом закрепить его на металлопластиковой трубке, в идеале конечно хорошо сделать какой-нибудь переходник, но я просто намотал изоленты, чтобы он туго залез в трубу и для надёжности ещё стянул это всё хомутом.

    Вот и всё, у нас получился отличный компрессометр, который в разы превосходит заводской.

    Теперь с таким компрессометром, компрессию можно мерить и одному. Только не забывайте, что нужно мерить компрессию с полностью выжатой педалью газа и на прогретом двигателе. Да, ещё не забудьте каким-нибудь способом обесточить свечи зажигания, чтобы на них не было искры.

    А если ещё дополнительно сделать кнопку, которая запускала бы стартер из двигательного отсека автомобиля, то процедура измерения стало бы намного проще.

    Эту кнопку подсоединяем одним концом к плюсу АКБ, другим к проводу на втягивающем реле, и теперь при нажатии кнопки стартер будет крутиться. Кнопку нужно брать не фиксированную.

    Компрессометр из старой свечи зажигания

    Падение компрессии в цилиндрах двигателя не только указывает на износ поршней или колец, но также является одной из основных причин резкого увеличения расхода топлива. Поэтому с целью профилактики владельцам автомобиля необходимо регулярно проверять техническое состояние двигателя (бензинового или дизельного).

    Чтобы не переплачивать за эту услугу в сервисном автоцентре, можно изготовить измерительный прибор — компрессометр своими руками из старой свечи зажигания. Для сборки самодельного устройства для измерения компрессии потребуется также манометр, ниппель и отрезок трубки из металлопластика.

    Основные этапы работ

    В первую очередь при помощи болгарки нужно отрезать завальцовку сердечника старой свечи зажигания. Извлекаем сердечник, после чего зажимаем металлический корпус в тиски или при помощи струбцины, и отрезаем «язычок» (боковой электрод).

    Также нужно снять шайбу. Если по-хорошему шайба откручиваться не захочет, тогда решить эту проблему можно более радикальным методом — с помощью угловой шлифмашинки с отрезным диском.

    Кстати, изолятор старой свечи зажигания также можно использовать для изготовления различных домашних самоделок и приспособлений. Однако изолятор — довольно хрупкий материал, поэтому извлекать его нужно очень осторожно. Как сделать это правильно, вы можете узнать в данном обзоре.

    Грани гайки слегка стачиваем на наждаке. Затем рассверливаем основное отверстие сверлом диаметром 9,5 мм. После этого отрезаем заднюю часть ниппеля, и устанавливаем «огрызок» внутрь металлического корпуса свечи зажигания, предварительно смазав его обыкновенным мыльным раствором.

    Полученную заготовку необходимо запрессовать в кусок металлопластиковой трубы длиной примерно 20 см. А на другой стороне трубки при помощи хомута крепится манометр. Процесс изготовления компрессометра смотрите в видеоролике на сайте.

    Компрессометр — как сделать своими руками

    Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора.

    Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте.

    Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла.

    Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

    Минимум сведений о компрессии

    Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр.

    Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы.

    Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер.

    Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

    Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора.

    Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов.

    Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах:

    1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм.

    Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются.

    Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны.

    При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

    Компрессометр для дизельных двигателей своими руками

    Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

    • манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
    • обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

    Для чего нужен обратный клапан

    Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан.

    Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

    Как сделать компрессометр своими руками из свечи накала

    Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления.

    Можно решить задачу разными способами:

    • встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
    • обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
    • можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

    Компрессометр своими руками для бензиновых двигателей

    Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем.

    Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи.

    Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой.

    Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

    Как измерять компрессию

    Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат.

    Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд.

    В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.

    В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

    Читать еще:  PRO100-DRIVE2 › Блог › ПОЛЕЗНЫЕ СОВЕТЫ Как и какое выбрать ЗУ для автомобильного АКБ

    Как сделать компрессометр своими руками?

    Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора. Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте. Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла. Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

    Минимум сведений о компрессии

    Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

    Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

    При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

    Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

    Устройство

    Компрессометр для дизеля и для бензина по конструкции практически не различается. Устройство предоставляет собой манометр, оснащенный запорным клапаном и соединительным шлангом. В комплекте с прибором идет набор адаптеров. Процесс измерения осуществляется за счет наличия этого клапана – благодаря ему сохраняется «память» максимальных показателей, которые удается зафиксировать лишь в течении десятых долей секунды.


    После замеров на циферблате манометра появится величина компрессии, по которой можно судить о степени износа деталей ЦПГ. В ходе замеров оценивают не только уровень компрессии в каждом из цилиндров, но и их среднее значение.

    Компрессометр для дизельных двигателей своими руками

    Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

    • манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
    • обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

    Для чего нужен обратный клапан

    Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

    Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

    Как сделать компрессометр своими руками из свечи накала

    Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

    • встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
    • обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
    • можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

    Как сделать компрессометр

    Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.


    Возможный вариант констуркции

    Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

    Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

    Компрессометр своими руками для бензиновых двигателей

    Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем. Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи. Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой. Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

    Отличие дизельного компрессометра от бензинового

    На первый взгляд может показаться, что компрессометр для дизеля ничем не отличается от его бензинового собрата. Действительно, визуально конструкция у двух приборов практически одинаковая. Разница заключается в паре нюансов. Так, устройство, предназначенной для замеров компрессии в дизельных моторах, рассчитано на высокое давление – до 60 атмосфер и выше. Это связано с конструктивными особенностями дизельных ДВС.


    Также компрессометр для дизеля может быть только резьбовым, в то время как прибор для работы с бензиновым мотором может быть и прижимным.

    Как измерять компрессию

    Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

    Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд. В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.
    https://youtu.be/2reijEDjWoQ
    В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

    Выкручиваем свечи

    Берем наш прибор, вставляем резиновую пробку в свечное отверстия измеряемого цилиндра (желательно, во время замера, его придерживать). Просим кого то прокрутить стартер, до тех пор пока не получите значения на манометре. Важно! Перед использованием прибора проверить его герметичность и отрегулировать все клапанные зазоры, от этого напрямую зависит достоверность полученных данных. Перед тем как делать замер, изучите техническую литературу вашего авто, найдите интересующие вас характеристики. Для того чтобы вы имели объективную картину, в полученных с помощью прибора, данных.

    Затем, проверяем следующие цилиндры, проделывая вышеизложенные действия. Но перед каждым замером, не забываем выводить показания манометра на нулевое значение, посредством декомпрессии (нажатием на сердцевину золотника тоненьким предметом).

    Основные детали компрессометра

    Это основные моменты при использовании самодельного компрессометра. Не бойтесь мелких недочетов, а используйте собственную инициативу, что позволит выполнить поставленную задачу на все сто процентов, без лишних затрат.

    Во время работы соблюдайте все правила безопасности во время работы, потому как их игнорирование может привести к поломкам оборудования и травмам.

    При оценке технического состояния двигателя автомобиля применяют различные измерительные устройства, среди которых не последнее место занимает компрессометр. Он позволяет замерить давление в камере сгорания в конце такта сжатия (компрессию) и тем самым оценить степень износа цилиндров, колец поршней и герметичность прилегания клапанов. Я предлагаю сделать компрессометр, конструктивная идея которого была разработана Б. Г. Айзиковичем.

    Как сделать компрессометр своими руками из свечи

    Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана. Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра. Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

    Как сделать компрессометр своими руками?

    Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных измерений. Именно поэтому, многие автолюбители либо едут на станцию технического обслуживания и проводят измерения всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

    Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

    Список того, что вам понадобится:

    • Шланг высокого давления.
    • Ниппель (или, как его еще называют — золотник).
    • Манометр.
    • Переходники из латуни, на которых уже нарезана требуемая резьба.
    • Вентиль, применяемый на камере колеса от грузового автомобиля.

    Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, а тот конец, который предназначался для заварки в камеру, нужно отпилить.

    Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг. Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

    Пользоваться таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

    Диаметры резьбы на конце шланга должны точно соответствовать свечному отверстию. Данное требование связано с повышенной герметизацией, которая должна быть в момент подвода поршня к верхней мертвой точке. От этого требования будет зависеть точность измерений, которая также не исключает возникновение мелких погрешность. Полностью полагаться на такой прибор все же не рекомендуется.

    Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны производителем в технической литературе.

    Как измерять компрессию

    Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

    Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд. В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.

    Видео — Как изготовить самодельный компрессометр

    Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.

    Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

    Почему компрессометр так необходим?

    Существует несколько причин, по которым необходимо измерять компрессию в дизельных двигателях. Уровень компрессии замеряют для того, чтобы определить, в каком техническом состоянии находятся детали цилиндропоршневой группы и клапанов. Также с помощью замеров в реальных условиях получают информацию о минимальной температуре запуска холодного двигателя. Замеры компрессии делают и на бензиновых, и на дизельных ДВС. Но в случае с первыми агрегатами требований к показателям меньше. С бензиновым мотором не всегда обращают внимание на малые несоответствия в цифрах – эти агрегаты моторы имеют свои особенности, не влияющие на их общее здоровье.

    Как узнать компрессию?

    Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр. После этого, необходимо выполнить ряд специальных действий, чтобы показания были самыми точными и имели минимальные отклонения.

    1. Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего – заглушите.
    2. Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса. В случае с карбюраторным – отсоедините шланг, идущий от бензопровода на бензонасос и шланг на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела – отсоедините от нее клемму.
    3. Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
    4. Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
    5. Попросите напарника сесть в автомобиль и нажать до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем, он должен включить стартер на 2 секунды.
    6. Показания с компрессометра снимаются, и данная процедура применяется к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
    7. По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

    Минимум сведений о компрессии

    Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

    Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

    При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

    Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

    Компрессометр из старой свечи зажигания

    Падение компрессии в цилиндрах двигателя не только указывает на износ поршней или колец, но также является одной из основных причин резкого увеличения расхода топлива. Поэтому с целью профилактики владельцам автомобиля необходимо регулярно проверять техническое состояние двигателя (бензинового или дизельного).

    Читать еще:  Какой внедорожник самый лучший? Сравнение самых популярных моделей

    Чтобы не переплачивать за эту услугу в сервисном автоцентре, можно изготовить измерительный прибор — компрессометр своими руками из старой свечи зажигания. Для сборки самодельного устройства для измерения компрессии потребуется также манометр, ниппель и отрезок трубки из металлопластика.

    Основные этапы работ

    В первую очередь при помощи болгарки нужно отрезать завальцовку сердечника старой свечи зажигания. Извлекаем сердечник, после чего зажимаем металлический корпус в тиски или при помощи струбцины, и отрезаем «язычок» (боковой электрод).

    Также нужно снять шайбу. Если по-хорошему шайба откручиваться не захочет, тогда решить эту проблему можно более радикальным методом — с помощью угловой шлифмашинки с отрезным диском.

    Кстати, изолятор старой свечи зажигания также можно использовать для изготовления различных домашних самоделок и приспособлений. Однако изолятор — довольно хрупкий материал, поэтому извлекать его нужно очень осторожно. Как сделать это правильно, вы можете узнать в данном обзоре.

    Грани гайки слегка стачиваем на наждаке. Затем рассверливаем основное отверстие сверлом диаметром 9,5 мм. После этого отрезаем заднюю часть ниппеля, и устанавливаем «огрызок» внутрь металлического корпуса свечи зажигания, предварительно смазав его обыкновенным мыльным раствором.

    Полученную заготовку необходимо запрессовать в кусок металлопластиковой трубы длиной примерно 20 см. А на другой стороне трубки при помощи хомута крепится манометр. Процесс изготовления компрессометра смотрите в видеоролике на сайте.

    Как сделать компрессометр своими руками?

    Как сделать компрессометр своими руками? Когда лень покупать

    Многим людям интересно знать, как сделать компрессометр своими руками. Этот прибор может понадобиться при наметившихся проблемах с двигателем. Измерение компрессии необходимо при заметном снижении мощности автомобиля. Также такая работа может потребоваться при непонятном дыме из выхлопной трубы.

    И это далеко не все случаи, когда может потребоваться компрессометр. Конечно, можно приобрести готовое приспособление. Но, его можно сделать самостоятельно из подручных материалов. Такой прибор окажется не только дешевле магазинного аналога, но и будет намного надежнее.

    Точность приспособления также не будет отличаться от заводского образца.

    • Что потребуется?
    • Как сделать?
    • Использование

    Как сделать компрессометр своими руками? Чтобы правильно ответить на этот вопрос следует разобраться, что такое компрессия, для чего ее следует измерять, и на что влияет этот показатель.

    Определение этого показателя выглядит вот так:

    • Компрессия является показателем максимальной степени давления в камере сгорания, при прохождении цилиндра верхней мертвой точки;
    • Этот показатель напрямую связан со степенью сжатия. Снижение компрессии является признаком проблем с поршневой системой.

    Иногда этот показатель может снижаться при проблемах с клапанами.

    На дизельных агрегатах снижение компрессии может проявляться в невозможности запуска двигателя, что связано с особенностью таких двигателей. Подробнее про это читайте в статье «Норма компрессии в цилиндрах дизельного двигателя».

    Что потребуется?

    Для самостоятельной сборки приспособления для замера компрессии вам потребуется не так уж много комплектующих. Большая часть из них имеется в любом гараже:

    • Манометр;
    • Золотник;
    • Вентиль от камеры грузового автомобиля;
    • Шланг;
    • Латунные переходники.

    Разберем некоторые особенности выбора составляющих. Обратите внимание на вентиль камеры, он должен быть исправен, попробуйте вкрутить в него золотник. Если с этим возникли сложности, то лучше взять другой вентиль.

    Также он не должен иметь трещин. Ту часть, которая вваривалась в камеру, следует обрезать. Шланг лучше всего брать подходящий для систем высокого давления. Иначе его при измерениях может разорвать. Переходники лучше брать латунные. Этот металл обладает определенными характеристиками, и наиболее удачно подходит для этих целей. При подборе манометра обращайте внимание на единицу измерения. Желательно, чтобы она совпадала с указанной производителем двигателя. Тогда вам не потребуется тратить время на перевод единиц измерения.

    Как сделать?

    Сборка этого прибора несложна и состоит из нескольких этапов:

    • Вкручивается золотник в вентиль. С обратной стороны припаивают переходник. В него будет устанавливаться манометр. Пайка должна обеспечивать герметичность;
    • Со стороны золотника на вентиль надевается шланг. Его сажают на герметик, и крепят хомутом;
    • На конец шланга крепят прорезиненный конус, он должен соответствовать диаметру свечного отверстия. Для этого подойдет пробка от медицинского флакона (200 мл.). Можно заменить конус на подходящий переходник с нарезанной резьбой. Он будет вкручиваться в двигатель. Такое приспособление даст более точный результат;
    • Остается установить манометр.

    Единственным недостатком этой конструкции является сложность сброса показаний манометра. Поэтому, некоторые мастера используют более сложную конструкцию из нескольких переходников.

    Она позволяет без проблем провести сброс показаний, путем стравливания давления через золотник.

    Использование

    Пользоваться приспособлением можно точно так, как и магазинным компрессометром. Для правильной проверки двигателя его следует прогреть. Для этого достаточно проехать на машине около 10 километров, или дать ей поработать 10-15 минут. Только после этого замеряют компрессию. Перед этим подготовьте мотор. Для этого отключают бензонасос и катушку зажигания.

    На карбюраторных моделях достаточно просто сбросить шланг бензопровода со штуцера поплавковой камеры. Обязательно выкрутите все свечи. Переходите к проверке:

    • Попросите напарника выжать газ до упора, подержать его в таком положении 2 секунды, и недолго покрутить стартер;
    • Далее нужно оценить показания компрессометра, сбросить их, и перейти к обследованию другого цилиндра. В исправном двигателе разницы между показаниями быть не должно. В крайнем случае, разница должна быть минимальной. Если имеется значительная разница, то необходимо найти причину, и устранить ее.

    Заключение. Сейчас в магазинах можно найти большое количество диагностического оборудования, но качество его зачастую оставляет желать лучшего. Поэтому, часто можно слышать вопрос, как сделать компрессометр своими руками.

    Ведь используется это приспособление довольно часто. А сделать приспособление самостоятельно не составит большого труда.

    Как сделать компрессометр собственноручно

    В то время, когда появляется необходимость в применении компрессометра и что он, фактически, измеряет?

    Широко известна фраза: «Двигатель прекратил тащить», на фоне этого увеличился расход горюче-масла и: смазочных материалов топлива. А обстоятельство кроется в падении компрессии: давления в цилиндрах в конце такта сжатия, что говорит об увеличенных протечках из камеры сгорания.

    В большинстве случаев, это или залегание поршневых колец, или треснувшая тарелка клапана, или износившиеся посадочные места клапанов, или…, вероятных неприятностей предостаточно

    Дабы квалифицированно локализовать проблему, в первую очередь нужно совершить экспресс-диагностику мотора. Для данной цели и послужит устройство, которое в простонародье именуют компрессометром.

    Не следует сходу кидаться для его приобретения в магазин либо обращаться за услугой на СТО, в особенности если вы не страдаете безрукостью, и у вас в хозяйстве имеются кое-какие, нужные для того чтобы. По-любому вам выйдет дешевле все сделать самому, премудростей не большое количество, о них и поведаем.

    Что пригодится для изготовления компрессометра?

    Манометр. Для бензиновых моторов достаточно с диапазоном до 16 кгс/см2, для дизелей до 25 кгс/см2. И в том и другом случае не покиньте без внимания резьбу, она обязана доходить для скрутки манометра с переходником (к примеру М12х1,5).

    Переходники из бронзы. Как раз из бронзы, в связи с ее качественными особенностями.

    Резиновый конус-насадка, что станете применять в качестве пробки для заглушки свечного отверстия. Его возможно изготовить самостоятельно из листовой среднежесткой резины, или воспользовавшись в качестве исходника пробкой от 200 мл флакона из-под глюкозы либо физиологического раствора. В насадке, по окончании ее подгонки под свечное отверстие, нужно будет выполнить сквозное отверстие.

    Бережно выпрямленный и недеформированный вентиль от камеры колеса грузовика. Важно, дабы трубка вентиля в обязательном порядке была ровной и достаточной длины, с исправным гнездом под золотник, грибок направляться удалить любым механическим методом: спилить либо «откусить».

    С противоположной стороны от золотника припаиваете переходник для фиксации с его помощью манометра, применять возможно как жёсткие, так и мягкие сорта припоя, это не имеет значения, крайне важно уровень качества шва, он просто обязан быть герметичным, со стороны золотника припаиваете упорную шайбу.

    Собрать оказавшийся инструмент совсем не сложно. Вкручиваем в переходник манометр, предварительно подложив под него резиновую прокладку, в гнездо трубки вентиля устанавливаем в обязательном порядке рабочий золотник, потому, что он не должен пропускать воздушное пространство и держать давление, надеваем коническую резиновую пробку до ее упора в шайбу. Все, прибор готов к применению!

    Приступаем к диагностике компрессии в двигателе

    Диагностика обязана производиться при естественных условиях, другими словами на прогретом двигателе, для этого возможно или проехать около 10 километров, или разрешить проработать мотору на холостых оборотах 12-15 мин.. Стрелка датчика температуры обязана появляться ориентировочно в середине шкалы.

    Аккумулятор должен быть исправным и всецело заряженным, поскольку прокручиваться двигатель будет при помощи стартера.

    Перед применением изготовленного собственными руками прибора, удостоверьтесь в надежности его на герметичность и отрегулируйте клапанные зазоры, потому что в другом случае ваши замеры могут быть некорректными и привести к неверным предстоящим действиям.

    Обратитесь к ассистенту, без него никак. Именно он будет прокручивать стартер, а вы, — создавать замеры. Выкрутите все свечи, установленные на двигателе. Хорошо засуньте, притерев для пущей герметичности в свечном отверстии исследуемого цилиндра резиновый конус прибора.

    Дайте приказ ассистенту на прокрутку стартера, пускай он крутит его , пока показания манометра не прекратят расти. Зафиксируйте полученные эти для первого цилиндра. Подобные действия с замерами сделайте на всех цилиндрах мотора.

    Перед каждым следующим замером помните сбрасывать показания манометра, производите так именуемую декомпрессию, для этого нажимайте каким-либо узким предметом, к примеру жалом узкой крестовой отвертки, на сердцевину золотника.

    Дабы не забыть полученные эти, сведите их в несложную табличку, не забудьте об их сверке с теми данными, каковые указаны в техдокументации, прилагаемой к исследуемому вами силовому агрегату, поскольку как раз их сопоставление с фактическими цифрами укажет вам на путь к принятию верного конечного ответа.

    Разброс значений компрессии во всех цилиндрах не должно быть больше 1 кгс/см2.

    Помните о том, дабы выполнять правила техники безопасности с инструментарием, избегайте излишнего риска и наслаждайтесь собственноручно изготовленным инструментарием – компрессометром.

    Компрессометр — как сделать своими руками

    Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора. Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте. Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла. Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

    Минимум сведений о компрессии

    Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

    Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

    При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

    Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

    Как сделать компрессометр, подробная инструкция

    Важные части, из которых будет собран данный инструмент:

    • Манометр, с диапазоном измерения 25 кг/кВ.см (обратите свое внимание на резьбу, важно, чтобы она подошла вам). Также, при выборе манометра, нужно убедиться в его работоспособности.
    • Латунные переходники, (именно этот материал из-за его качественных свойств)
    • Основной деталью прибора является вентиль от новой или использованной камеры грузовой машины, который выпрямлен без дефектов, с отпиленным или отрезанным грибком. Нужно, чтобы вся трубка вентиля по всей длине была ровной, а ее длина была с запасом.

    Важно наличие на ней исправного гнезда для золотника, даже если там будет незначительный дефект, подыщите лучше другой вентиль с целым золотником, так как тот будет пропускать или вообще не держать давление.

    Схематическое изображение компрессометра

    На противоположной стороне от золотника необходимо вмонтировать, посредством пайки, переходник, на котором будет крепиться манометр. Шов пайки не должен пропускать воздух и быть полностью герметичным. Во время пайки можно использовать твердый или мягкий припой. На другой стороне вентиля нужно хорошо припаять упорную шайбу.

    Остается подобрать резиновый или прорезиненный конус, например, взяв пробку из-под медицинских 200 мл. флаконов, или же сделать ее самому, вырезав из листовой резины. Необходимо учесть плотное соприкосновение пробки в отверстии для свечи, и только потом делаем отверстие в ней.

    Теперь осталось только собрать прибор. Сборку начинаем из установки манометра с резиновой прокладкой, затем вкручиваем в вентиль золотник от обычной шинной камеры. И все, можно приступать к использованию инструмента.

    Компрессометр для дизельных двигателей своими руками

    Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

    • манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
    • обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

    Для чего нужен обратный клапан

    Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

    Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

    Как сделать компрессометр своими руками из свечи накала

    Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

    • встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
    • обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
    • можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

    Устройство компрессометра

    Компрессометр, состоит из манометра с клапаном, соединительного шланга, комплекта адаптеров (для дизельного компрессометра) и чехла. Прибор предназначен для измерения компрессии двигателя автомобиля. Компрессия — это величина максимального давления воздуха в цилиндре в конце такта сжатия при вращении коленчатого вала двигателя стартером. Манометр, при прокрутке мотора показывает давление создаваемое поршнем.

    Результаты полученных измерений позволяют судить об износе деталей поршневой группы мотора. Оценивается в комплексе не только величина компрессии в каждом цилиндре, но и разное значение в компрессии у различных цилиндров. Если после проверки компрессия оказалась ниже установленной заводом изготовителем, или разница между цилиндрами превышает допустимое значение, то необходим ремонт двигателя.

    Компрессометр своими руками для бензиновых двигателей

    Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем. Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи. Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой. Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

    Прибор своими руками

    Компрессометр своими руками создать можно легко, но необходимо понимание процесса. В первую очередь необходимо припаять к подготовленному заранее тройнику определенный переходник. Вашему вниманию будут представлены несколько вентилей. Вы должны будете выбрать один из них и выкрутить из него так называемый золотник. Этот золотник вам необходимо будет разобрать и обрезать на нем примерно три витка на пружине. Это позволит сделать так, чтобы так называемый обратный клапан открывался при любых ситуациях, даже когда происходит нажим воздуха.

    Далее нужно разобрать второй тип вентиля. К определенному штырьку необходимо способом припаивания установить удлинитель от золотника. Это, в свою очередь, позволит вашему прибору сбрасывать быстро и эффективно то или иное давление. Далее вы должны собрать ваш вентиль. После чего обратный клапан нужно припаять к продольному кольцу тройника. Наверх так называемого обратного тройника нужно установить трубку, высота которой достигает 20 сантиметров.

    Как измерять компрессию

    Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

    Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд. В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п. В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

    Собираем компрессометр

    Перед тем как, собрать и скрутить прибор, нужно обрезать резину вокруг вентиля. Потом при помощи паяльника припаиваем гайку, к которой потом прикрутим манометр. Гайка припаивается к тому месту, где вы обрезали резину.

    Потом вкручиваем золотник в получившуюся конструкцию и сверху надеваем шланг, который вы подобрали. Шланг должен быть не очень длинный (примерно 186).

    Соединив все части, мы получаем компрессометр. Когда все собрано конец шланга нужно заточить под конус. Установленный золотник является своего рода перепускным клапаном, и с его помощью можно сбрасывать показания манометра просто нажимая и выпуская воздух.

    Идеальным вариантом будет установка на конец шланга переходника, который подходит по габаритам к размеру свечи. Это позволит измерять давление значительно точнее.

    Читать еще:  Potter27 › Блог › Что выбрать: Октавия или Королла

    Когда все собрано компрессометр готов к работе. Чтобы измерить им давление просто вставьте конец шланга в отверстие блока цилиндров и начнется измерение.

    Чтобы измерить давление в тех физических единицах, в которых указывает производитель, нужно подбирать манометры с соответствующей шкалой измерения. Это позволит вам, не используя разные формулы для переведения с одних единиц измерения в другие, получить значение давления, которое можно сравнить с заводскими показателями.

    Измерять давление нужно в приближенных условиях работы двигателя, поэтому нужно перед началом измерений прогреть двигатель минут 15 или проехать на нем около 10 км.

    Компрессометр для бензиновых двигателей своими рук смотрим в видео:

    Пошаговая инструкция по изготовлению компрессометра

    Необходимые детали для данного прибора

    Перед тем как понять, как сделать компрессометр своими руками, нужно четко уяснить, какие детали необходимы в данном случае. Далее представляем вам список из полного ряда необходимых деталей:

    • Очень важен в данном случае такой прибор, как манометр. Но необходимо знать, что диапазон его непосредственного измерения должен варьироваться около – до 30 кгссм2.
    • Переходник, который будет произведен из латуни или же меди.
    • Для производства такого прибора своими руками также потребуются вентили, но они обязательно должны быть от камеры грузового автомобиля. Их количество — две штуки.
    • Также должна быть трубка, диаметр которой варьируется от 10 до 15, и при этом она произведена из меди или же латуни.
    • Тройнику также место в этом списке. Его диаметр внутреннего типа должен варьироваться и не выходить из четко установленных рамок – 8-10 миллиметров.
    • Насадка из резины. Чтобы долго не искать такой элемент, даем вам направление. В качестве насадки из резины может послужить шланг для высокого типа давления и ряд переходников.
    • Для проведения самой работы по сбору этого материала в один-единственный механизм нам поможет паяльник.
    • Горелка, которая осуществляет свою работу за счет газа.
    • Так называемая канифоль.

    Зачем нужен компрессометр

    Компрессия двигателя представляет собой физическую величину, которая характеризует давление, создаваемое в цилиндрах агрегата в верхней мертвой точке. Измеряется величина в атмосферах или килограммах на квадратный сантиметр (кг/см2). На некоторых компрессометрах используются другие единицы измерения – бар, мегапаскаль. Основная причина, по которой компрессометр так необходим, кроется в принципе работы дизельного агрегата.

    Воспламенения топлива в таких двигателях происходит за счет самовозгорание воздушно топливной смеси. Воздух, попадающий в цилиндр, подвергается сильному давлению, что приводит к его интенсивному нагреванию. В конце такта сжатия в цилиндры подается дизтопливо.

    При снижении компрессии, количество воздуха, поступающего в цилиндр, будет значительно меньше. Это приведет к ухудшению динамики разгона, дымному выхлопу и снижению мощности агрегата. Поэтому, при появлении одного из выше перечисленных признаков, первым делом нужно продиагностировать двигатель компрессометром.

    Компрессометр для грузовых и легковых дизельных автомобилей выполняет следующие диагностические функции:

    • Помогает своевременно определить неисправный механизм. О нарушениях в работе двигателя свидетельствует недостаточное или избыточное компрессионное давление.
    • Позволяет определить степень износа деталей ЦПГ отдельно каждого цилиндра, нарушение герметичности впускного тракта.
    • Определяет, при какой минимальной температуре возможен запуск конкретного двигателя на холодную.
    • Простая конструкция компрессометра позволяет водителю производить замеры одному без помощников и демонтажа оборудования.

    Роль манометра в конструкции

    Компрессометр своими руками произвести не так сложно, если вы хоть немного разбираетесь в данной технике. Отдельно хотелось бы отметить такой элемент, как манометр, ведь он является основой данного типа прибора. Если ваш автомобиль осуществляет свою работу на основе бензина, то в таком случае отлично подойдет манометр с атмосферным давлением 15. В том случае, если вы хотите соорудить прибор универсального применения, то тут необходимо применить манометр с давлением, которое достигает показателя 30. Не стоит переживать, что такой прибор с большим количеством давления нельзя найти. На сегодняшний день остались такие предприятия, которые содержат у себя большие грузовики. В таких местах можно приобрести такой измеритель.

    Перед осуществлением покупки обязательно необходимо осуществить проверку продукции. Этот процесс происходит следующим образом. Подключаете манометр к источнику определенного давления и к манометру эталонного показателя. В таком случае вы проверите продукцию, а также установите возможную погрешность.

    Дизельный компрессометр, своими руками сделанный, также использует в своем пассиве такой тип манометра.

    Все остальные детали из вышеперечисленного списка также очень важны и играют свою роль.

    Типы компрессометров

    Современный рынок автомобильного диагностического оборудования предлагает огромное количество компрессометров, которые можно разделить на два вида:

    • Механические компрессометры для диагностики ДВС всех типов;
    • Современные электронные устройства с цифровым табло – применяется для глубокой проверки состояния двигателя.

    Среди автовладельцев наибольшую популярность получили механические измерители. Такие приборы отличаются простой конструкцией и доступной ценой. Электронные компрессометры – сложные и дорогостоящие устройства. Используются, в основном, в сервисных центрах и станциях технического обслуживания для высокопрофессиональной диагностики двигателей.

    Классификация двигателей разных типов обусловливает наличие следующих видов компрессоров

    1. Компрессометр для дизельных двигателей. Тестеры данного типа идут обязательно с резьбовым наконечником. Это связано с высокой степенью компрессионного давления дизельного ДВС (30 – 35 атмосфер). Соединительный шланг такого прибора имеет быстросъемный переходник под разные адаптеры.
    2. Компрессометр для карбюраторных силовых агрегатов. Для измерения используются прижимные или резьбовые устройства рассчитаны на давление – до 25 атмосфер.

    По конструктивному исполнению компрессометры бывают:

    • Прижимные. Используется для проведения измерений на атмосферных движках. Приборы этого типа имеют резиновую насадку, которую вставляют в отверстие для свечи, форсунки и прижимают руками. Сложность в том, что при его использовании необходим помощник (нужно одновременно держать насадку и прокручивать стартер). Также, при использовании данного прибора нужно прикладывать большую физическую силу, чтобы обеспечить герметичное соединение, без которого невозможно получить корректные данные.

    • Резьбовые. Компрессометры этого типа оснащен резьбовым переходником, который вкручивается в отверстие свечи зажигания, форсунки. Резьбовое крепление позволяет самостоятельно выполнять проверку. Надежно вкрученная насадка гарантирует правильные показатели без утечек.
    • Универсальные приборы. Применяется для измерения давления как бензиновых, так и дизельных силовых установках. Реализуется в комплекте с различными переходниками, насадками, трубками.

    Прибор своими руками

    Компрессометр своими руками создать можно легко, но необходимо понимание процесса. В первую очередь необходимо припаять к подготовленному заранее тройнику определенный переходник. Вашему вниманию будут представлены несколько вентилей. Вы должны будете выбрать один из них и выкрутить из него так называемый золотник. Этот золотник вам необходимо будет разобрать и обрезать на нем примерно три витка на пружине. Это позволит сделать так, чтобы так называемый обратный клапан открывался при любых ситуациях, даже когда происходит нажим воздуха.

    Далее нужно разобрать второй тип вентиля. К определенному штырьку необходимо способом припаивания установить удлинитель от золотника. Это, в свою очередь, позволит вашему прибору сбрасывать быстро и эффективно то или иное давление. Далее вы должны собрать ваш вентиль. После чего обратный клапан нужно припаять к продольному кольцу тройника. Наверх так называемого обратного тройника нужно установить трубку, высота которой достигает 20 сантиметров.

    Как сделать?

    Сборка этого прибора несложна и состоит из нескольких этапов:

    • Вкручивается золотник в вентиль. С обратной стороны припаивают переходник. В него будет устанавливаться манометр. Пайка должна обеспечивать герметичность;
    • Со стороны золотника на вентиль надевается шланг. Его сажают на герметик, и крепят хомутом;
    • На конец шланга крепят прорезиненный конус, он должен соответствовать диаметру свечного отверстия. Для этого подойдет пробка от медицинского флакона (200 мл.). Можно заменить конус на подходящий переходник с нарезанной резьбой. Он будет вкручиваться в двигатель. Такое приспособление даст более точный результат;
    • Остается установить манометр.

    Единственным недостатком этой конструкции является сложность сброса показаний манометра. Поэтому, некоторые мастера используют более сложную конструкцию из нескольких переходников. Она позволяет без проблем провести сброс показаний, путем стравливания давления через золотник.

    Различные виды конструкций

    Компрессометр двигателя, своими руками созданный, может иметь различные виды конструкции. Специалисты советуют при соединении деталей из разного типа металлов, например, латуни и меди, в первую очередь подвергнуть их облучению. Чтобы осуществить это, необходимо нагреть с помощью горелки. После процесса нагревания необходимо паяльником покрыть канифоль. Участков, которые не были подвержены такому воздействию, не должно оставаться. Стоит отметить, что процесс лужения не должен покрывать толщину более одного миллиметра.

    Анализ факторов влияющих на точность данных компрессометра

    Перед тем как приступать к проверке двигателя, необходимо понимать какие факторы влияют на точность данных прибора.

    • Скорость вращения коленвала – это одно из основных условий, предъявляемых к процессу правильного измерения компрессии. Величина оборотов коленчатого вала должна быть в пределах 200 – 250 об/мин. Этот показатель напрямую зависит от степени заряда АКБ, исправной роботы стартера и состояния ЦПГ. Использование несоответствующего масла также влияет на число оборотов коленвала при запуске.
    • Сопротивление движению воздуха во впускной системе. Характеристика компрессии зависит от состояния системы подачи воздуха. Загрязненный воздушный фильтр, нагар во впускном коллекторе, нарушение в работе воздушной заслонки – причины по которым снижается наполняемость цилиндров воздухом, что приводит к уменьшению давления в камере сгорания.
    • Соотношение моментов газораспределения. Чтобы снизить возможность ошибки при диагностировании техсостояния ЦПГ и клапанов, перед проверкой компрессии, необходимо убедится в правильности установки зазоров в клапанах, проверить состояние кулачков распределительного механизма, натяжение ремня ГРМ.

    Применение лучшего материала

    Компрессометр, своими руками из свечи сделанный, должен иметь в своем составе лишь самые лучшие материалы для максимально точного и эффективного производства. Для применения тех или иных насадок необходимо использовать лишь жесткий тип резины. Диаметр насадок должен быть около трех сантиметров. Что же касается длины, то она должна доходить до пяти. Насаживать на трубку необходимо такой материал, применяя клей максимально качественный и стойкий.

    Устройство

    Компрессометр для дизеля и для бензина по конструкции практически не различается. Устройство предоставляет собой манометр, оснащенный запорным клапаном и соединительным шлангом. В комплекте с прибором идет набор адаптеров. Процесс измерения осуществляется за счет наличия этого клапана – благодаря ему сохраняется «память» максимальных показателей, которые удается зафиксировать лишь в течении десятых долей секунды.

    King-Tool KA-6640N

    Если «Друг» занял девятое место, то этот универсальный компрессометр дизель-бензин находится на вершине рейтинга.


    Ориентировочная стоимость – 1000 рублей. В комплекте нет инструкции, но это не беда. Набор включает в себя жесткий удлинитель, шланг, а также переходники вместе с быстросъемным разъемом. Но самое главное — отсутствие погрешностей. Да и клапан здесь более надежный. Специалисты рекомендуют выбирать именно его.

    Как сделать компрессометр своими руками видео

    Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора. Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте. Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла. Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

    Минимум сведений о компрессии

    Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

    Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

    При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

    Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

    Компрессометр для дизельных двигателей своими руками

    Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

    • манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
    • обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

    Для чего нужен обратный клапан

    Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

    Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

    Как сделать компрессометр своими руками из свечи накала

    Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

    • встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
    • обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
    • можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

    Как сделать компрессометр

    Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.

    Возможный вариант констуркции

    Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

    Статья в тему: Замена опорных подшипников своими руками

    Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

    Компрессометр своими руками для бензиновых двигателей

    Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем. Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи. Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой. Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

    Как измерять компрессию

    Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

    Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд. В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п. В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

    Принцип действия компрессометра для двигателей

    Перед проверкой выполняются следующие подготовительные работы. Двигатель прогревают до рабочей температуры (в пределах 80-90 градусов Цельсия). Подача топлива отключена, чтобы в цилиндры двигателя не попадало топливо. На бензиновых двигателях выкручиваются все свечи – это обязательно. Аккумуляторная батарея заряжена, стартер исправен. Особое внимание необходимо уделить зазорам в клапанах. Они должны быть проверены и выставлены по шаблону. Компрессию измеряют с закрытой, а потом открытой дроссельной заслонкой. Это позволит избежать определённых погрешностей.

    Степень сжатия проверяется следующим образом. Датчик компрессометра, последовательно вкручивается в свечные гнёзда (в бензиновых устройствах) или вместо форсунок (в дизельных двигателях). После каждой установки прокручивается двигатель стартером со скоростью до 200 – 360 оборотов в минуту. При этом максимальный показатель фиксируется прибором. Если разница не более чем на 1 кгс/см2 (0,1 МПа) в показаниях цилиндров, то двигатель исправен. Диагностика дизельного двигателя проводится аналогично.

    Поэтому, если есть подозрения на изношенность поршневой группы или колец необходимо использовать компрессометр. К неоспоримым преимуществам, которого можно отнести его дешевизну, компактность, возможность проверки мотора в любом месте с приемлемой точностью. На потребительском рынке предоставлены несколько различных типов данного устройства и, для правильного выбора, необходимо проанализировать технические свойства и конструктивные особенности устройства. Лишь после полного анализа можно приобрести компрессометр с оптимально подходящими характеристиками, который не вызовет никаких затруднений при его длительной эксплуатации.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
