Как установить ангельские глазки своими руками? пошагово, подробно и без лишних слов

Как установить ангельские глазки своими руками? Пошагово, подробно и без лишних слов

Скачать PDF

Вопрос о том, как установить ангельские глазки своими руками на машину очень актуальный для всех автовладельцев, которые любят совершенствовать внешний вид своего авто. Без качественной оптики трудно себе представить высококлассный тюнинг.

Давайте разберемся, как проводится установка: в автомобильную фару монтируются неоновые трубки, изогнутые в форме кольца, которые привносят изюминку в экстерьер.

Эта идея принадлежит немецким конструкторам BMW, и вскоре стала настолько популярной, что ее переняли и другие производители. Такая подсветка фар, как ангельские глазки, может использоваться водителями не только с наступлением темноты, но и в качестве габаритов в дневное время. Для своей машины водитель может выбрать кольца необходимого размера, а также подобрать желанный цвет.

Содержание

  • Можно ли самому изготовить кольца для установки?
  • Устанавливаем ангельские глазки
  • Завершающий этап монтажа
  • Плюсы установки ангельских глазок

Можно ли самому изготовить кольца для установки?

Как установить ангельские глазки своими руками, чтобы получить истинное удовлетворение от самого процесса доработки тюнинга оптики? Давайте рассмотрим, что для этого понадобится. Можно самому изготовить кольцо с оригинальным свечением.

Для этого нужно взять прозрачные бесцветные цилиндры из пластика. Это могут быть обыкновенные трубочки. Для их надежной фиксации необходимо будет воспользоваться герметиком.

Для красивого свечения колец понадобятся светодиоды, а также обычный резистор, с сопротивлением порядка 2 Ома. Для изготовления колец из пластиковых трубок, можно использовать монтажный фен или аккуратно нагреть другим способом.

Существует одна хитрость: большинство фар совпадают по диаметру со стеклянными бутылками из-под напитков. Подберите стеклянную тару необходимого диаметра, а затем нагретый пластиковый цилиндр нужно просто обогнуть вокруг бутылки. Таким образом, кольцо необходимого диаметра может быть изготовлено без особых усилий.

Теперь светодиоды необходимо закрепить внутри колец, для чего можно воспользоваться обыкновенным бесцветным лаком.

Устанавливаем ангельские глазки

Чтобы установить самостоятельно изготовленные или купленные ангельские глазки, нужно подготовить для них посадочное место в фаре. Сначала необходимо аккуратно разобрать корпус фары и отделить стекло. Снимать фару необходимо с большой аккуратностью, чтобы не нарушить целостности креплений. Чтобы удалить остатки старого герметика, нужно воспользоваться бензином.

Со временем в корпусе фары скапливается грязь и мелкий мусор. Чтобы избавиться от него, достаточно использовать ватные палочки. Ни в коем случае нельзя удалять грязь с отражателей пальцами.

Перед установкой ангельских глазок, необходимо подобрать их цвет, чтобы они идеально гармонировали с цветом автомобиля. Можно подобрать уже готовые решения, обладающие самыми разнообразными цветовыми гаммами, которые запросто можно подобрать в тон к машине.

Неоновые и синеватые светодиоды устанавливаются на светлые автомобили, а на темных и черных великолепно будут смотреться светодиоды, обладающие насыщенным белым свечением. Во избежание возможных замыканий проводки, (перегорания или перетирания), необходимо провода спрятать в защитную гофру.

Завершающий этап монтажа

Теперь, когда фара полностью разобрана и очищена от мусора, можно приступать к монтажу глазок. На кольцо нужно нанести бесцветный герметик и соединить с внутренней поверхностью стекла фары, после чего их необходимо прижать. Когда он герметик можно приступать к подключению светодиодов. На светодиодной полосе для подключения припаяны провода, которые после установки колец к фаре, нужно будет протянуть сквозь отверстие в фарной воронке.

По завершению вышеописанных действий, нужно будет фарное стекло установить на свое место на блоке фары. Для этого опять можно воспользоваться бесцветным герметиком, который нужно будет нанести по наружному контору блока.

В течение 30 минут герметик застынет, и можно будет подключать фары. После подключения, необходимо проверить, как они светят, и уже после этого можно будет приступать к подключению проводов, которые соединены с кольцами. После чего можно будет уже установить фару на свое место.

Плюсы установки ангельских глазок

Современные производители выпускают автомобили с линзами для биксенона, которые обеспечивают водителю в темное время суток максимально обзор видимости. Это позволяет долго ехать в условиях ограниченного обозрения, и при этом снимается нагрузка на глаза водителя.

Уже более десятка лет, ангельские глазки являются неотъемлемой частью современного автотюнинга, популярность Бывает так, что не всегда установленные элементы тюнинга автомобиля радуют своего хозяина.

«Ангельские глазки» — установка в фары автомобиля

Статья об элементе тюнинга фар автомобиля «ангельские глазки», а также об их установке. В конце статьи — видео о простом способе изготовления этого устройства своими руками.

Содержание обзора:

  • Для чего нужны «ангельские глазки»
  • «Ангельские глазки» и их цвет
  • Изделия из оргстекла
  • Использование светодиодной ленты
  • Что лучше использовать, LED или CCFL
  • Установка «ангельских глазок» самостоятельно
  • Видео о простом способе изготовления устройств

В настоящее время тюнинг фар своими руками является едва ли не самым простым вариантом доработки экстерьера машины. Всё большей популярностью в водительской среде стали пользоваться «ангельские глазки». Они представляют собой светящиеся кольца, которые встраиваются в оптику автомобиля. Первопроходцами в этой области стали BMW, а уже за ними потянулись многие автолюбители, которым приглянулось нововведение.

Для чего нужны «ангельские глазки»

«Ангельские глазки» стали неотъемлемой частью современного тюнинга. Во включенном состоянии они могут исполнять роль стояночных светосигналов, способных выделить автомобиль. В непроглядную ночь это может в значительной мере поднять уровень безопасности. «Ангельскими глазками» потребляется незначительное количество электроэнергии — они не способны спровоцировать быструю разрядку аккумулятора автомобиля.

«Ангельские глазки» и их цвет

Расцветки «ангельских глазок», и в каких случаях их можно устанавливать на автомобиль:

  • желтый, красный, зеленый, оранжевый, фиолетовый — разрешено использовать, как тюнинг на шоу-карах;
  • белый, синий — могут использоваться в процессе повседневной эксплуатации, в качестве подсветки и габаритов.

Иными словами, эксплуатация «ангельских глазок», кроме белых, не соответствует правилам, регламентирующим использование осветительных приборов. Их присутствие даёт право работниками ГИБДД выписать денежный штраф, предупредить водителя в официальном порядке и обязательно изъять нестандартное осветительное оборудование. Данный запрет распространяется и на разноцветные «ангельские глазки», то есть на те, цвет которых может меняться.

Изделия из оргстекла

Изготовление «ангельских глазок» из оргстекла по силам практически каждому. Для этого необходимо приготовить:

  • 8 светодиодов на 3,5V;
  • 8 резисторов номиналом 2200 Ом;
  • Листовое оргстекло или круглые стержни из него.

Если стержни найти не удалось, то из листа оргстекла вырезаются бруски размером 1 см на 1 см. Для определения их длины достаточно измерить окружность фар.

Полученным заготовкам необходимо придать закруглённую форму. Для этого целесообразно использовать шлифовальную машинку. Но можно выполнить эту работу и вручную, с помощью кусочка наждачной бумаги. В конце концов, должно получиться три круглых стержня, не просто обработанных, но и отшлифованных.

Далее заготовки нужно согнуть, придав им форму фары. Для этой цели лучше всего использовать строительный фен. Заблаговременно следует найти круглый предмет, диаметр которого совпадает с размером фар. Предварительно нагретые брусочки надо согнуть по трафарету и дать им время остыть, чтобы они приняли заданную форму. Все излишки должны быть удалены.

В торцах заготовок дрелью надо сделать отверстия, в которые будут вставляться диоды. Они соединяются с проводами, подающими питание на габаритные огни. Плюсовой вывод диода соединяется с положительным проводом, а минусовой — с отрицательным. На расстоянии порядка 15 см впаиваются балластные сопротивления. Для крепления диодов в отверстиях можно использовать лак для ногтей.

Все соединения должны быть качественно заизолированы. Если имеется желание сделать «ангельские глазки» лучистыми, то по всей длине стержней наносится надпилы, глубина которых не должна превышать 1/3 их диаметра.

Использование светодиодной ленты

У колец с двумя светодиодами имеются значительные недостатки. Во-первых, это их разомкнутость. Во-вторых, у них недостаточная яркость, что не позволяет использовать их в качестве ходовых огней. Этих недостатков легко избежать, если для изготовления «ангельских глазок» использовать светодиоды. Для этого понадобятся:

  1. Небольшой лист оргстекла. Его толщина не должна быть меньше 5 мм, но и использование материала толще 7 мм также нецелесообразно.
  2. Полотно для ножовки по металлу.
  3. Балеринка — так принято называть приспособление, позволяющее вырезать круглые отверстия большого диаметра.
  4. Лента, имеющая большое количество светодиодов на 1 метр длины.
  5. Рассеивающая плёнка.
  6. Прозрачный клей.
  7. люминиевый термостойкий скотч.
  8. Паяльник с припоем.
  9. Провода, имеющие клеммы.
  10. Термоусадочная трубка.

На поверхность стекла наносится разметка будущих колец. Затем они выпиливаются. Причём в первую очередь следует вырезать внешний диаметр. Для этой цели лучше всего пользоваться либо ручным лобзиком, либо балеринкой. Выполнять эту работу с помощью электрического лобзика не рекомендуется, так как по краю среза оргстекло будет оплавляться.

Размер вырезанной заготовки надо ещё раз проверить, приложив её к фаре. Если есть в этом необходимость, то заготовку нужно подкорректировать. Только после этого можно вырезать внутренний контур.

Теперь устанавливается лента. Правда, перед этим к ней припаиваются провода. Место пайки необходимо залить силиконовым герметиком. Также до установки имеет смысл проверить работу конструкции посредством подключения её к питанию в 12 V.

Что лучше использовать, LED или CCFL

Однозначного ответа на этот вопрос у нас нет. А потому приводим списки достоинств и недостатков каждой из них.

Светящим элементом в Аngel eyes CCFL является светящаяся неоновая трубка, которую закрывают защитным пластиковым кожухом. Их плюсы:

  1. Свет распределяется равномерно по всему кольцу.
  2. Не реагирует на вибрации и встряски.
  3. Излучаемый свет более мягкий, чем у диодных аналогов.
  4. Относительная дешевизна.
  5. Потребление электроэнергии очень низкое.

Отрицательные нюансы:

  1. Запуск осуществляется через инверторы (блоки розжига), которые выходят из строя раньше, чем заканчивается срок эксплуатации самого кольца подсветки (20 000 часов).
  2. Для достижения максимальной яркости свечения необходимо порядка 2–3 минут после подключения.
  3. Яркость существенно ниже, чем у светодиодных.
  4. Срок эксплуатации в два раза меньше относительно диодных.

Аngel eyes LED состоят из светодиодов, которые напаиваются на твёрдую основу.

К числу основных плюсов этого варианта «ангельских глазок» можно отнести следующие:

  1. Яркость свечения настолько высока, что их прекрасно видно днем и они могут быть использованы в качестве ходовых огней.
  2. Срок эксплуатации превышает 50 000 часов.
  3. Не восприимчивы к воздействию вибрации и встряски.
  4. Низкий уровень потребления энергии.
  5. Свет распределяется равномерно.
  6. Устойчиво работает как при -40°С, так и при +100°С.

Негативные моменты LED — точечность свечения и высокая цена. Кроме того, если перегорает один светодиод, то приходится производить замену всего кольца, так как выборочная замена проблематична.

Установка «ангельских глазок» самостоятельно

Как установить эти изделия самостоятельно, хочется узнать многим автовладельцам, которым нравится модернизировать внешний вид автомобиля. А ведь высококачественный тюнинг при отсутствии надлежащей оптики таковым считаться не может.

Рассмотрим процесс на примере установки неоновых трубок. Для начала необходимо заняться подготовкой посадочного места в фаре. Чтобы это сделать, фару придётся снимать.

После этого понадобится демонтировать стекло. Делать это следует чрезвычайно аккуратно. После удаления стекла пазы, в которых оно крепилось, очень тщательно очищаются от остатков герметика. Очень хорошо в этом случае помогает бензин.

При установке следует учитывать эстетическую составляющую. Чтобы «ангельские глазки» идеально сочетались с цветом автомобиля, нужно знать некоторые нюансы. Так, например, для светлых автомобилей лучше выбирать неоновые. Если же такой возможности нет, то подойдут и светодиодные, но они должны излучать синеватый цвет. А вот насыщенно белый цвет светодиодов прекрасно подходит для тёмных и чёрных автомобилей.

После разборки и чистки фары можно монтировать в неё «ангельские глазки». Делается это достаточно просто. На внутреннюю часть кольца наносится герметик, не имеющий цвета. После этого изделие накладывается на поверхность отражателя фары и хорошо к ней прижимается. Подключать устройство к автомобильной сети можно только после того, как герметик полностью высохнет.

Собранное устройство необходимо проверить на работоспособность, для чего к нему подключается питание. Только после этого фару можно собирать. Для этого в паз наносится слой бесцветного герметика, на который и сажается стекло. Опять следует дождаться, пока герметик полностью встанет, и только после этого фару можно ставить на место и подключать.

Простой способ изготовления «ангельских глазок» своими руками — в видео:

Как установить ангельские глазки?

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье раз­бе­рём­ся, как уста­но­вить ангель­ские глаз­ки в фары. Рас­смот­рим про­цесс раз­бор­ки и сбор­ки фары, уста­нов­ку в фары с лин­за­ми и в обыч­ные фары с рефлек­то­ром, а так­же раз­бе­рём схе­му под­клю­че­ния ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней.

Как установить ангельские глазки?

Есть несколь­ко раз­ных спо­со­бов уста­нов­ки ангель­ских гла­зок. Уста­нов­ка ангель­ских гла­зок может отли­чать­ся в зави­си­мо­сти от кон­фи­гу­ра­ции фары. Внут­ри каж­дой фары может сто­ять одно или два све­тя­щих­ся кольца.

Необ­хо­ди­мые инстру­мен­ты и материалы:

  • Щип­цы для зачист­ки про­во­дов и обжи­ма кон­такт­ных клемм. Такой инстру­мент поз­во­ля­ет отре­зать про­во­да, зачи­щать изо­ля­цию, обжи­мать коннекторы.
  • Паяль­ник. Потре­бу­ет­ся для соеди­не­ния проводов.
  • Мул­ти­метр. Тре­бу­ет­ся для выпол­не­ния работ по элек­тро­ни­ке. Помо­га­ет про­ве­рить напря­же­ние, сопро­тив­ле­ние, целост­ность проводов.
  • Изо­лен­та.
  • Отвёрт­ки и клю­чи. Тре­бу­ют­ся для сня­тия и раз­бо­ра фары.
  • Гоф­ра для про­вод­ки. Защи­тит про­во­да от повре­жде­ний, изломов.
  • Дрель и свёр­ла. В зави­си­мо­сти от транс­порт­но­го сред­ства может потре­бо­вать­ся сде­лать отвер­стия, что­бы про­ло­жить про­вод­ку для под­клю­че­ния «ангель­ских глазок».

Разборка фар

  1. Для нача­ла нуж­но будет снять обе фары с авто­мо­би­ля. Запо­ми­най­те, как всё было при­креп­ле­но и соеди­не­но и соби­рай­те все части креп­ле­ния в какой-нибудь кон­тей­нер, что­бы ниче­го не потерялось.
  2. Нуж­но демон­ти­ро­вать с них всё съём­ное, так как фары нуж­но будет нагре­вать в духовке.
  3. Для того, что­бы разо­брать фары, их нуж­но нагреть и раз­мяг­чить гер­ме­тик, кото­рый соеди­ня­ет две поло­ви­ны. Про­грей­те духов­ку до 130–150 гра­ду­сов и поме­сти­те фару внутрь. Она долж­на нахо­дить­ся внут­ри при­мер­но 7 минут. Нуж­но быть осто­рож­ным, что­бы не пере­греть фару. Извле­кать из духов­ки фару нуж­но при­хват­кой, что­бы не обжечь­ся. Вме­сто духов­ки мож­но так­же исполь­зо­вать стро­и­тель­ный фен.
  4. Далее нуж­но сра­зу акку­рат­но раз­де­лить фару на две части. Более подроб­но о раз­бор­ке фары читай­те в ста­тье “как разо­брать фару”.

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.

“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше видны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагрева.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засохнет.

Установка «ангельских глазок» в фары с рефлектором (без линз)

Уста­нов­ка «ангель­ских гла­зок» в фары с рефлек­то­ром воз­мож­на, но свет, иду­щий от колец, может бес­по­ря­доч­но отра­жать­ся от рефлек­то­ра фар. Таким обра­зом, све­тя­щи­е­ся коль­ца будут сме­ши­вать­ся с фоном. В таких фарах нет оче­вид­но­го места для уста­нов­ки колец.

После откры­тия фары, нуж­но опре­де­лить како­го раз­ме­ра коль­ца нуж­но исполь­зо­вать, и в какое место их уста­нав­ли­вать. Мож­но выре­зать про­ём в ниж­ней части рефлек­то­ра. Это поз­во­лит частич­но поме­стить туда коль­цо, и оно будет дер­жать­ся на месте. Доста­точ­но будет уто­пить коль­цо на 1–1.5 см. Верх­няя часть коль­ца будет касать­ся рефлек­то­ра. Для того, что­бы поме­тить ниж­нюю часть рефлек­то­ра для раз­ре­за, наклей­те маляр­ную лен­ту и по ней сде­лай­те про­резь при помо­щи гра­ве­ра или дру­го­го инстру­мен­та. Про­верь­те, что­бы коль­цо встав­ля­лось лег­ко, плот­но и было по цен­тру. В верх­ней части рефлек­то­ра мож­но про­свер­лить два отвер­стия и через них про­деть про­во­лоч­ку, кото­рая будет дер­жать верх­нюю часть кольца.

Для про­тя­ги­ва­ния про­во­дов пита­ния нуж­но про­свер­лить отвер­стие под коль­цом, убрать кон­нек­тор, про­су­нуть про­во­да и сно­ва поста­вить коннектор.

Как собрать фары?

Перед сбор­кой фары про­три­те чистой мик­ро­фиб­рой внут­рен­нюю часть.

Нагрей­те феном ста­рый клей. Соеди­ни­те поло­вин­ки фары вме­сте, поставь­те метал­ли­че­ские зажи­мы на место и добавь­те сили­ко­но­вый гер­ме­тик по пери­мет­ру фары, если тре­бу­ет­ся. Мож­но исполь­зо­вать маляр­ную лен­ту, что­бы при­жать две поло­вин­ки плот­нее до момен­та пол­но­го приклеивания.

Подключение ангельских глазок

Обыч­но набо­ры ангель­ских гла­зок идут с 4‑мя коль­ца­ми, дву­мя инвер­те­ра­ми и инструк­ци­ей, в кото­рой реко­мен­ду­ет­ся под­клю­чить их к габа­рит­ным огням. При пря­мом соеди­не­нии, крас­ный и чёр­ный про­во­да от инвер­те­ра идут к про­во­дам габа­ри­та. Вклю­чи­те габа­рит­ные огни, исполь­зуй­те тестер с лам­поч­кой, что­бы най­ти нуж­ный про­вод. Соеди­ни­те про­во­да, выта­щи­те лам­поч­ки габа­рит­ных огней, что­бы при их вклю­че­нии заго­ра­лись толь­ко кольца.

Дру­гой вари­ант под­клю­че­ния ангель­ских гла­зок заклю­ча­ет­ся в их исполь­зо­ва­нии в каче­стве днев­ных ходо­вых огней. Это пред­по­ла­га­ет нали­чие в набо­ре спе­ци­аль­но­го жгу­та про­вод­ки с реле и предо­хра­ни­те­лем, либо (если набор не ком­плек­ту­ет­ся реле или моду­лем управ­ле­ния) покуп­ку спе­ци­аль­но­го бло­ка управ­ле­ния днев­ны­ми ходо­вы­ми огня­ми или под­клю­че­ние ангель­ских гла­зок через реле.

Рас­смот­рим подроб­нее под­клю­че­ние ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней.

Под­клю­че­ние ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней

Днев­ные ходо­вые огни вклю­ча­ют­ся авто­ма­ти­че­ски при вклю­че­нии зажи­га­ния и выклю­ча­ют­ся при его выклю­че­нии. Это осве­ще­ние уве­ли­чи­ва­ет види­мость авто­мо­би­ля на трас­се. Обыч­но (если в авто­мо­би­ли есть функ­ция днев­ных ходо­вых огней DRL ) они горят менее ярко, чем фары в тём­ное вре­мя суток. Это может быть обыч­ный ближ­ний свет на обыч­ной мощ­но­сти, про­ти­во­ту­ман­ки на пони­жен­ной мощ­но­сти или спе­ци­аль­ные огни, пред­на­зна­чен­ные для этой цели. Они долж­ны отклю­чать­ся при вклю­че­нии ближ­не­го, даль­не­го све­та или про­ти­во­ту­ман­ных фар. Ангель­ские глаз­ки могут высту­пать в каче­стве днев­ных ходо­вых огней. Исполь­зо­ва­ние све­то­ди­од­ных ангель­ских гла­зок в каче­стве днев­ных ходо­вых огней (вме­сто ближ­не­го све­та) поз­во­ля­ет быст­рее заря­жать­ся акку­му­ля­то­ру во вре­мя езды, так как све­то­ди­о­ды до 5 раз мень­ше потреб­ля­ют элек­тро­энер­гии. В этом слу­чае их мож­но под­клю­чить через 4‑х или 5‑ти кон­такт­ное реле. Реле будет отклю­чать ангель­ские глаз­ки при вклю­че­нии ближ­не­го све­та фар. Потре­бу­ет­ся авто­мо­биль­ное реле ( SPDT 30/ 40A ) с разъ­ёмом (изба­вит от пай­ки про­во­дов пря­мо к кон­так­там реле), предо­хра­ни­тель с дер­жа­те­лем. Предо­хра­ни­тель луч­ше раз­ме­щать как мож­но бли­же к ресур­су энергии.

Под­клю­че­ние “ангель­ских гла­зок” в каче­стве днев­ных ходо­вых огней через 5‑ти кон­такт­ное авто­мо­биль­ное реле. Когда вклю­ча­ет­ся зажи­га­ние, кон­так­ты 30 и 87а соеди­не­ны, поэто­му “ангель­ские глаз­ки” заго­ра­ют­ся. Когда вклю­ча­ет­ся ближ­ний свет реле пере­клю­ча­ет­ся на кон­такт 87, кото­рый не к чему не под­клю­чён, поэто­му “ангель­ские глаз­ки” гаснут. Под­клю­че­ние “ангель­ских гла­зок” через 4‑х кон­такт­ное реле. При вклю­че­нии зажи­га­ния они заго­ра­ют­ся, а при вклю­че­нии габа­ри­тов или ближ­не­го све­та гаснут.

Дру­гой вари­ант под­ра­зу­ме­ва­ет под­клю­че­ние ангель­ских гла­зок через блок управ­ле­ния ДХО. Луч­ше при­об­ре­сти рос­сий­ский про­дукт, кото­рый соот­вет­ству­ет ГОСТу. Блок управ­ле­ния (или кон­трол­лер) обес­пе­чит защи­ту от пере­гру­зок и надёж­ную рабо­ту ангель­ских глазок.
Под­клю­че­ние кон­трол­ле­ра очень про­стое. Выход­ные про­во­да ( OUT ) под­клю­ча­ют­ся к дне­веым ходо­вым огням (в нашем слу­чае, ангель­ским глаз­кам), вход­ные про­во­да ( IN ) под­клю­ча­ют­ся к пита­нию бор­то­вой сети. Если напря­же­ние бор­то­вой сети выше 13В (при рабо­та­ю­щем дви­га­те­ле), кон­трол­лер вклю­ча­ет ангель­ские глаз­ки, если напря­же­ние пони­жа­ет­ся, то они отклю­ча­ют­ся с задерж­кой 15секунд. После вклю­че­ние габа­ри­тов или ближ­не­го све­та днев­ные ходо­вые огни (анг. глаз­ки) притухают.

Читать еще:  Замена ремня ГРМ на ВАЗ 2109 и 21099

Так­же в интер­нет мага­зи­нах про­да­ёт­ся жгут про­во­дов для ангель­ских гла­зок для под­клю­че­ния в каче­стве днев­ных огней (Halo LED Angel Eye Daytime Running Lights Relay Wiring Harness On/Off Switch Kit). В него вхо­дит про­вод­ка, реле, кон­нек­то­ры, предо­хра­ни­тель с дер­жа­те­лем. Это уни­вер­саль­ный набор, кото­рый поз­во­ля­ет под­клю­чить любые днев­ные огни, вклю­чая ангель­ские глаз­ки или дру­гое све­то­ди­од­ное осве­ще­ние. При откры­тии зам­ков две­рей ангель­ские глаз­ки будут посте­пен­но заго­рать­ся. Когда зам­ки две­рей закры­ва­ют­ся, ангель­ские глаз­ки будут посте­пен­но затухать.

Опре­де­ли­те марш­рут для рас­по­ло­же­ния про­во­дов «ангель­ских гла­зок» к зад­ней части фары. Про­ду­май­те где уста­но­вить блок управ­ле­ния. Это может быть как внут­ри фары (если есть место), так и сна­ру­жи. Когда вы опре­де­ли­те точ­ки соеди­не­ния про­во­дов и их марш­рут, про­тя­ни­те про­во­да и закре­пи­те их стяжками.

Делаем “ангельские глазки” своими руками

Ангельские глазки (светящиеся кольца) – как один из вариантов автомобильного тюнинга, впервые был продемонстрирован немецким концерном BMW в 2001 году. Ноу-хау сразу приобрело мировую популярность, которая не снижается и по сей день, а владельцы других марок авто всерьёз задумались о том, как собрать ангельские глазки своими руками. К счастью, с развитием ярких белых светодиодов у них появилась реальная возможность тюнинговать фары головного света даже в домашних условиях. Конечно, превзойти результат немецких инженеров из BMW вряд ли удастся, но смастерить нечто подобное под силу каждому автолюбителю.

  • 3 варианта сборки
  • Установка ангельских глазок
  • Подключение ангельских глазок
  • Пару важных моментов

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

  • белые светодиоды 5 мм – 2 шт.;
  • резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
  • соединительные провода;
  • прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
  • а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок – это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

  • белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
  • соединительные провода;
  • прозрачный силикон;
  • лак для ногтей серебристого цвета;
  • суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто. В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами. Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

  • строительный фен;
  • прозрачный двухкомпонентный клей;
  • набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей. Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке. Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Работать с разобранной фарой нужно в перчатках, чтобы не оставить отпечатков пальцев на отражателе.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов. На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо. Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

Обратите внимание, что данная инструкция является общей и подходит лишь для некоторых типов фар. Поэтому в каждом конкретном случае нужно учитывать конструктивные особенности автомобиля.

Подключение ангельских глазок

Ангельские глазки являются дополнительным устройством освещения транспортного средства (ТС) и по своей сути попадают под требования, выдвигаемые к дневным ходовым огням (ДХО). В соответствии с п.6.19.7 ГОСТ Р 41.48-2004 ходовые огни должны включаться при запуске двигателя и отключаться при его останове. Кроме этого включение фар головного света должно приводить к отключению ДХО, поэтому подключение ангельских глазок должно производится в соответствии с определенной схемой подключения ДХО. Отсюда следует, что подключение ангельских глазок по всем правилам можно реализовать через пятиконтактное реле или через блок управления ДХО.

Для реализации первого варианта понадобятся клеммы типа «мама» (4 шт.) и 5-ти контактное реле, схема включения которого показана на рисунке. Как видно из схемы, минусовой провод от ангельских глазок соединяют с корпусом авто, а на плюсовой запаивают клемму и соединяют его с контактом №30 реле. Затем под капотом находят провод, соединяющий габаритные огни с выключателем и параллельно ему пускают ещё один провод с клеммой, надевая его на контакт №85. Ещё один длинный провод проследует от клеммника «Зажигание +12В» до контакта №87а. последним производят подключение контакта №86 с корпусом авто. В процессе подключения все клеммы, включая незадействованный вывод №87, изолируют с помощью термоусадочной трубки.

Если в комплекте с CCFL-кольцами поставляется блок розжига (с LED-кольцами стабилизатор тока), то его следует подключать между 30 выводом реле и глазками. Вообще, любые светодиодные ДХО нужно эксплуатировать вместе со стабилизатором тока или напряжения (для LED-лент), чтобы избежать влияния бросков напряжения в бортовой сети 12 В.

Второй вариант подразумевает подключение ангельских глазок через блок управления ДХО (контроллер ДХО), который можно купить в любом автомагазине. В этом случае сборку производят в соответствии со схемой, приведенной в инструкции к изделию. Применение промышленно выпускаемых блоков управления ДХО является оптимальным вариантом для подключения ангельских глазок, так как он легко собирается, обеспечивает защиту от перегрузок и гарантирует длительную, безопасную работу.

Пару важных моментов

Автомобиль – это транспортное средство, техническое состояние которого должно соответствовать определённым стандартам и нормам. Это значит, что любое изменение в конструкции требует предварительного проведения технической экспертизы. Если следовать букве закона, то автовладелец должен обратиться в специализированную организацию с заявлением «о внесении изменений в устройство световой сигнализации ТС». Эксперт проведёт экспертизу и даст заключение на соответствие ТС требованиям Технического регламента. Простая, на первый взгляд, процедура имеет один существенный недостаток: минимальная стоимость услуг – 5 тыс. рублей.

Не желая платить такую сумму, многие водители сами продолжают тюнинговать свою машину, нарушая тем самым ст. 12.5 КоАП. Согласно статье каждый водитель, самостоятельно установивший ангельские глазки, рискует получить предупреждение или штраф в размере 500 рублей. Исключением является установка спереди автомобиля ламп, излучающих красный свет, за что предусмотрено наказание в виде лишения прав на срок от 4 до 6 месяцев.

Также следует помнить о том, что ангельские глазки красиво смотрятся не на всех автомобилях. Существует ряд моделей, которым этот вид тюнинга просто ни к чему. Поэтому, чтобы не разочароваться в будущем, лучше заранее найти в интернете фото и прочитать отзывы людей, которые уже ставили светящиеся кольца на аналогичную марку автомобиля.

Установка и подключение ангельских глазок

Сделать ангельские глазки в фарах не так сложно, как кажется на первый взгляд. Но при этом придется потратить много времени для подготовки и монтажа, особенно если будут использоваться самодельные устройства. Есть разные варианты проведения работ, проще всего собрать систему своими силами, используя материалы, которые несложно найти.

Что необходимо для изготовления “ангельских фар”

В первую очередь нужно приготовить необходимые материалы и инструмент. Перечень выглядит так:

  1. Белыесветодиоды диаметром 5 мм – 2 шт. на каждую фару. Чем они ярче – тем лучше, но в магазинах радиоэлектроники чаще всего продают стандартные варианты без указания мощности.
  2. 2 резистора, по одному на каждый элемент. Лучше всего использовать модель МЛТ-330 Ом-0,25 Вт. Если именно такой найти не удалось, в магазине порекомендуют аналоги со схожими характеристиками.
  3. Провода для соединения всех элементов системы и ее подключения к бортовой сети автомобиля. Длина зависит от особенностей соединения, можно взять вариант с тремя жилами в оплетке, чтобы после прокладки проводка выглядела аккуратно.
  4. Прозрачный стержень диаметром 8-10 мм. Он может быть изготовлен как из оргстекла, так и из современных полимерных материалов. Чаще всего подобные элементы продаются в магазинах штор или в местах, где есть товары для рукоделия и декора.

Также потребуется набор инструмента и приспособлений для проведения работ:

  1. Чтобы сформировать кольцо подходящего диаметра, потребуется банка или любая другая емкость нужного размера. Ее надо подбирать по ситуации, главное – чтобы диаметр совпал с фарами и “ангельские глазки” встали на место без смещений и перекосов.
  2. Для сверления отверстия потребуется шуруповерт или небольшая дрель и сверло по металлу диаметром 6 мм. Для фиксации стержня стоит использовать тиски, по другому сложно обеспечить его неподвижное положение.

Стержни можно взять разного диаметра, чтобы поэкспериментировать и подобрать тот, который будет смотреться лучше всего.

Как правильно собрать “глазки”

Работа требует аккуратности и точности, тут нельзя делать все наспех, это плохо скажется на внешнем виде. Поэтому стоит подготовить рабочее место и делать все без спешки, исключая повреждение элементов. Инструкция по сборке:

  1. Вначале измеряется диаметр фары, чтобы определить размер трубки и отрезать кусок нужного размера. Делать это удобнее всего ножовкой по металлу, пластик не оплавляется и срез получается идеально ровным.
  2. В торцах просверливаются отверстия диаметром 6 мм и глубиной около сантиметра. В них должны свободно входить светодиоды, это важный момент.
  3. Подготовленный стержень хорошо прогревается строительным феном до тех пор, пока не станет пластичным. После этого необходимо сформировать из него кольцо подходящего диаметра вокруг заранее подготовленной банки. Элемент придерживается около минуты, после того, как он остынет, он будет держать форму.
  4. К ножкам диодов аккуратно припаиваются провода, их длина должна быть достаточной, чтобы вывести за пределы фары. Лучше всего использовать медные жилы, они хорошо гнутся и не ломаются даже при достаточно сильном деформационном воздействии.
  5. К одному из светодиодов надо припаять резистор. Далее схема собирается так, чтобы получилось последовательное соединение двух диодов и резистора. Все просто, можно разобраться даже без опыта в сборе электрических систем. Места припаивания и соединения закрыть термоусадочной трубкой, она намного надежнее, чем изолента.
  6. Светодиоды аккуратно вставляются в отверстия и выравниваются, после чего заливаются суперклеем или лаком для ногтей. Когда состав высохнет, элементы готовы к использованию.

Можно использовать только диоды белого цвета, остальные будут нарушением ПДД и за них могут выписать штраф.

В видео для изготовления используется диодная лента и селиконовый герметик.

Установка на автомобиль

Собрать “ангельские глазки” – это только половина дела, дальше предстоит более трудоемкая и ответственная работа. Начинать ее стоит после проверки работоспособности собранных элементов. Если все нормально, надо следовать простой инструкции:

  1. Фары необходимо снять. Для этого изучить инструкцию по эксплуатации или найти информацию в интернете. Иногда для проведения работы требуется снятие бампера или передней облицовки, что усложняет процесс.
  2. Стекло надо отделить от корпуса, чаще всего оно закреплено полиуретановым составом, его нужно размягчить. Делать это удобнее строительным феном, прогревая стык по периметру и аккуратно разделяя элементы плоской отверткой. Еще один вариант – поместить фару в микроволновку на минуту или больше – смотреть по ситуации. Клей размягчится и стекло легко отойдет от корпуса.
  3. Остатки клея нужно полностью удалить и со стекла, и с корпуса, для этого используются любые подручные предметы. Работа несложная, но занимает много времени.
  4. Установка ангельских глазок в фару проста. Элементы выставляются ровно, после чего их нужно зафиксировать в подходящем положении с помощью термопистолета или специального автомобильного двухстороннего скотча. Затем провода аккуратно выводятся в заднюю часть фар через технологическое отверстие, важно не забыть это сделать на данном этапе.
  5. После крепления элементов стекло приклеивается обратно. Для этого приобретается специальный состав для фар и наносится строго по инструкции. Нужно зафиксировать детали клейкой лентой и подержать так какое-то время, пока клей не схватится.

После высыхания состава фары ставятся на место, важно не сбить настройки, чтобы не пришлось корректировать свет заново.

Делаем крутые ангельские глазки своими руками быстро и просто

  1. Первый вариант
  2. Второй метод
  3. Третий метод
  4. Немного о подключении

Здравствуйте, дорогие друзья! В свое время ангельские глазки на автомобилях БМВ произвели фурор на рынке. Это была оптика удивительной красоты, особенно в темное время суток. Но и сейчас мода не пропала, и многих хотят сделать ангельские глазки своими руками.

На практике здесь ничего особо сложного нет. Повозиться придется, но результат вас наверняка приятно порадует. Отталкиваться можно от разных инструкций и вариантов изготовления. Некоторые используют сайты с видео смотреть которые стоит параллельно с ведением записей себе в блокнот. Также на ресурсе Drive2 автомобилисты делятся собственным опытом изготовления глазок, как у БМВ.

Предлагаю вам рассмотреть 3 интересных варианта. 2 из них самодельные, и еще один можно купить через Интернет. В комплекте уже обычно идет блок розжига или стабилизатор, в зависимости от используемого источника света.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

  • светодиоды белого цвета по 5 мм;
  • резистор примерно на 330 Ом и 0,25 Вт;
  • провода для соединения;
  • стержень из пластика;
  • либо стержень из оргстекла (диаметр от 8 до 10 мм);
  • банка или крышка (1-3 литра);
  • дрель с возможностью регулировки скорости;
  • паяльник;
  • силиконовый клей;
  • фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо. Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Второй метод

Здесь конструкция получается также крутой и интересной. Только отличается он применением источника свечения из светодиодной ленты.

Подобный вариант часто встречается при попытке установить глазки ангела:

  • на Приору;
  • Тойоту Чайзер 100;
  • БМВ, лишенные такой привилегии;
  • ВАЗ 2106;
  • ВАЗ 2109;
  • 2110;
  • ВАЗ 2115;
  • ВАЗ 2114;
  • Рено Логан;
  • Хендай Солярис;
  • Деу Ланос и пр.

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.

Здесь предусматривается обязательное наличие:

  • белой светодиодной ленты двойной плотности, но без покрытия из силикона;
  • проводов для соединения;
  • прозрачного силикона;
  • клея;
  • лака (серебристый цвет);
  • отверток;
  • плоскогубцев;
  • хорошего настроения;
  • предельной концентрации и аккуратности.

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом. Это позволит вам покрыть диоды однородным и ровным слоем силикона. Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите. Силикон позволит защищать изделие и будет выступать как рассеиватель света.

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты. Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения.

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

На этом у меня все. Спасибо вам за внимание и активность в комментариях! Продолжайте в том же духе, подписывайтесь и задавайте актуальные вопросы!

Как установить ангельские глазки своими руками? Шаг за шагом, детально и без лишних слов

Давайте разберемся, как проводится установка: в автомобильную фару монтируются неоновые трубки, изогнутые в форме кольца, которые привносят изюминку в экстерьер.

Эта идея принадлежит немецким конструкторам BMW, и вскоре стала настолько популярной, что ее переняли и другие производители. Такая подсветка фар, как ангельские глазки, может использоваться водителями не только с наступлением темноты, но и в качестве габаритов в дневное время. Для своей машины водитель может выбрать кольца необходимого размера, а также подобрать желаемый цвет.

Можно ли самому изготовить кольца для установки?

Как установить ангельские глазки своими руками, чтобы получить истинное удовольствие от самого процесса доработки тюнинга оптики? Давайте рассмотрим, что для этого понадобится. Можно самому изготовить кольцо с оригинальным свечением.

Для этого нужно взять прозрачные бесцветные цилиндры из пластика. Это могут быть обычные трубочки. Для их надежной фиксации необходимо будет воспользоваться герметиком.

Для красивого свечения колец понадобятся светодиоды, а также обычный резистор с сопротивлением около 2 Ом. Для изготовления колец из пластиковых трубок, можно использовать монтажный фен или осторожно нагреть другим способом.

Существует одна хитрость: большинство фар совпадают по диаметру со стеклянными бутылками из-под напитков. Подберите стеклянную тару необходимого диаметра, а затем нагретый пластиковый цилиндр нужно просто обойти вокруг бутылки. Таким образом, кольцо необходимого диаметра может быть изготовлено без особых усилий.

Теперь светодиоды необходимо закрепить внутри колец, для чего можно воспользоваться обычным бесцветным лаком.

Устанавливаем ангельские глазки

Чтобы установить самостоятельно изготовленные или приобретенные ангельские глазки, нужно подготовить для них посадочное место в фаре. Сначала необходимо аккуратно разобрать корпус фары и отделить стекло. Снимать фару необходимо с большой осторожностью, чтобы не нарушить целостности креплений. Чтобы удалить остатки старого герметика, нужно воспользоваться бензином.

Со временем в корпусе фары скапливается грязь и мелкий мусор. Чтобы избавиться от него, достаточно использовать ватные палочки. Ни в коем случае нельзя удалять грязь с отражателей пальцами.

Перед установкой ангельских глазок, необходимо подобрать цвет, чтобы они идеально гармонировали с цветом автомобиля. Можно подобрать уже готовые решения, обладающие самыми разнообразными цветовыми гаммами, которые запросто можно подобрать в тон к машине.

Неоновые и синеватые светодиоды устанавливаются на свете автомобили, а на темных и черных прекрасно будут смотреться светодиоды, которые обладают насыщенным белым свечением. Чтобы избежать возможных замыкание проводки, (перегорания или перетирания), необходимо спрятать провода в защитную гофру.

Завершающий этап монтажа

Теперь, когда фара полностью разобрана и очищена от мусора, можно приступать к монтажу глазок. На кольцо нужно нанести бесцветный герметик и соединить с внутренней поверхностью стекла фары, после чего их необходимо прижать. Когда он герметик можно приступать к подключению светодиодов. На светодиодной полосе для подключения припаяны провода, которые после установки колец в фары, нужно будет протянуть сквозь отверстие в фарной воронке.

По завершению вышеописанных действий, нужно будет фарное стекло установить на свое место на блоке фары. Для этого опять можно воспользоваться бесцветным герметиком, который нужно будет нанести по внешнему контору блока.

В течение 30 минут герметик застынет, и можно будет подключать фары. После подключения, необходимо проверить, как они светят, и уже после этого можно будет приступать к подключению проводов, которые соединены с кольцами. После чего можно будет уже установить фару на свое место.

Плюсы установки ангельских глазок

Современные производители выпускают автомобили с линзами биксенон для, которые обеспечивают водителю в темное время суток максимально обзор видимости. Это позволяет долго ехать в условиях ограниченного обзора, и при этом снимается нагрузка на глаза водителя.

Уже больше десятка лет, ангельские глазки являются неотъемлемой частью современного автотюнинга, популярность Бывает так, что не всегда установленные элементы тюнинга автомобиля радуют своего хозяина.

Включены ангельские глазки, как стояночные светосигналы, будут способны четко выделять контур автомобиля на фоне темной непроглядной ночи, что существенно увеличивает уровень безопасности. Теперь вы знаете, как установить ангельские глазки своими руками. А если возникли вопросы, задавайте в комментариях. Не стесняйтесь

Кстати, благодаря высококачественной автооптике, обеспечивается надежное освещение дороги, а свет фар не слепит водителей, которые движутся по встречной полосе. Кроме этого, ангельские глазки потребляют минимальное количество электроэнергии и не вызывают быстрой разрядки аккумуляторной батареи. Таким образом, преимущества ангельских глазок трудно недооценить.

Полезная информация? Сохраните у себя, чтобы не потерять

«Глазки ангела» для автомобиля собственноручно

Сегодня многие люди любят тюнинговать свои транспортные средства, причем вне зависимости от того, импортные они или отечественные. Самым популярным и простым в плане реализации являются «ангельские глазки».

Глазки на машине

Такой тюнинг на фары может сделать каждый человек на любое авто. О том, как изготовить ангельские глазки своими руками и что они собой представляют, расскажет эта статья.

Особенности украшения

На сегодняшний день самым простым и эффектным способом доработать экстерьер авто являются т.н. «ангельские глаза». Такой тюнинг представляет собой установленные на фары светящиеся кольца. Эти кольца устанавливаются на переднюю оптику машины.
Впервые такое своеобразное решение появилось на продукции компании BMW. Через некоторое время светящиеся кольца на фары стали продаваться как отдельный апгрейд транспортного средства.
Обратите внимание! «Ангельские глазки» на сегодняшний день можно как приобрести в магазине, так и сделать своими руками. При этом их изготовление достаточно простое и многие автолюбители предпочитают именно второй вариант для своего авто.

«Ангельский» тюнинг машины

Стоит заметить, что покупные ангельские глазки на автомобиль изготавливают их специальных неоновых трубок. Их сгибают и устанавливают на передние фары. Также в установке используется блок розжига. После установки этой оптической системы на фары, свет получается более приятным и ярким.
Отдельно стоит отметить, что некоторые водители используют такой тюнинг в качестве дневных ходовых огней или габаритов.
На сегодняшний день подобное украшение автомобиля пользуется огромной популярностью и встречается очень часто. Это связано с тем, что их можно поставить на фары самых разнообразных моделей авто (как отечественных, так и зарубежных).
Для разных моделей машин данный вид тюнинга может различаться по базовым параметрам:

  • габариты;
  • цвет свечения;
  • диаметр кольца.

Если все сделать как надо, то вы получите эксклюзивную машину.

Варианта установки

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

  • купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

Обратите внимание! Купить «глазки» можно как с оптикой, так и без нее. Второй вариант предполагает покупку светящегося кольца с дальнейшей самостоятельной установкой его на фары.

  • сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра.

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

  • сборка оптической системы из кольца (светодиодной ленты);
  • изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Что готовим материал

Самый главный вопрос, который возникает в голове у автолюбителя, это из чего можно самостоятельно изготовить относительно дорогой вид тюнинга на авто.
Сегодня в фаворе находятся светодиодные ангельские глазки, поэтому в статье мы рассмотрим именно этот вариант, тем более что подключить их, используя блок розжига, можно также легко, как и покупные изделия.
Итак, чтобы сделать ангельские глазки своими руками, вам понадобятся:

  • пластмассовые прозрачные палочки. Здесь можно использовать шторный поводок для жалюзи;

Обратите внимание! Прозрачная палочка не должна быть полой.

  • светодиоды или светодиодная лента;
  • резисторы;
  • блок розжига;
  • банка. Она должна по своему диаметру соответствовать габаритам фар авто;
  • батарейка на 9 вольт.

Помимо приведенных выше материалов, чтобы изготовить такую подсветку и правильно ее подключить, используя блок розжига, необходимы еще следующие инструменты:

  • пилка;
  • дрель с дисковой насадкой и сверлом 5 мм или надфиль;
  • плоскогубцы;
  • строительный фен. Его можно заменить на обычную духовку.

После того как вы удостоверились в том, что у вас для работы имеется все необходимое, можно приступать к сборке.

Работаем, не ленимся

Для того чтобы поставить на фары вашего авто, подсветку нужно смонтировать по такой схеме:

  • сначала надо придать прозрачной палочке необходимо форму кольца. Для этого стержень следует нагреть до момента повышения его пластичности вплоть до деформирования;
  • разогревать палочки можно на духовке или с помощью строительного фена. Более правильным считается использование строительного фена;

Обратите внимание! Не допускайте перегрева палочки, иначе в ней появятся пузырьки, которые будут плохо сказываться на свечении самодельного изделия.

  • далее разогретый стержень с помощью плоскогубцев обворачиваем вокруг банки. Огибать банку начинаем с середины стержня, сводя его концы друг к другу;
  • даем стержню застыть и отпиливаем у него концы;
  • далее собираем светодиоды с резистором;
  • проверить качественность сборки можно с помощью батарейки;
  • затем изолируем и шлифуем обрабатываемые контакты;
  • торцы палочки аккуратно и гладко шлифуем;
  • после этого наносим засечки на стержень. Шаг для них берем в рамках 2-2,5 мм. При этом не забываем отступать от краев 1-1,5 см;

Насечке на палочке

  • для ровности можно использовать пластиковый хомут;
  • после этого стержень нужно подключить к светодиодам, чтобы проверить свечение. Использовать для этих целей необходимо блок розжига. Это позволит посмотреть, как самодельное устройство будет светиться в конечном результате;
  • чтобы избежать падения яркости свечения к середине, насечки должны постепенно углубляться по направлению к середине стержня;
  • спаиваем светодиоды последовательно. Это позволит уравновесить текущий по ним ток;
  • после этого на торцах полученного кольца просверливаем отверстие длиной до 7 мм и диаметром в 5 мм. В него вставляем светодиоды;
  • концы прозрачной палочки заматываем фольгой.

Сделать ангельские глазки по такой вот схеме довольно просто и легко. После этого вам останется только все правильно установить на фары, подключив самодельное изделие через блок розжига.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

  • разбираем корпус фары и вытаскиваем из него стекло;

Обратите внимание! Разбирать фару необходимо очень аккуратно, чтобы в дальнейшем использовать снятое стекло для закрытия установленной оптической системы.

  • отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
  • в ходе обработки избегайте прикасаться к поверхности отражателя руками;
  • на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;
  • после этого укладываем провода;
  • между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
  • для высыхания силикона необходимо минимум полчаса.

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки».
Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Пошаговая инструкция: как сделать фары ангельские глазки своими руками

Всем привет. Как и обещал, сегодня расскажу о том, как сделать «ангельские глазки» в домашних условиях, используя подручные средства и материалы. Статья будет полезна тем, кто любит автотюнинг, а также мастерить своими руками. Поехали!?

Все мы знаем, что такое ангельские глазки, и кому принадлежит (фишка принадлежит компании BMW) это изобретение так понравившееся миллионам автомобилистов по всему миру. Но, к сожалению, возможность купить BMW есть не у всех, а обладать красивой тюнингованной оптикой хочется. Что же делать в таком случае? Все очень просто, необходимо «напрячь мозги» и сделать ангельские глазки своими руками.

Для работы вам необходимо подготовить:

  1. «Прямые руки» :-). Шучу, конечно же, однако не имея малейшего опыта в ручных самоделках, у вас скорее всего, ничего не получится. Поэтому прежде чем браться за эту работу, необходимо реально оценивать собственные способности.
  2. Плексигласовые трубки (прозрачные трубки их ПВХ). Купить такие можно в Интернете, в строительном магазине или магазине декора. Некоторые умельцы выкручиваются и в качестве плексигласовой трубки используют полоски оргстекла или ПВХ, которые режут на квадратные полоски, после чего наждачкой разной зернистости доводят до круглой формы. Как вариант некоторые используют светодиодную ленту, однако это уже совсем другая история. Я, думаю, когда-нибудь я расскажу вам и об этом варианте создания ангельских глазок.
  3. Паяльник, четыре резистора на 12В, яркие светодиоды номиналом 3,5 вольт. Цвет светодиодов — на ваше усмотрение.
  4. Шаблон или макет по которому будет изгибаться трубка. Диаметр шаблона должен соответствовать диаметру места, в которое вы собираетесь установить ангельские глазки. Здесь можно использовать что угодно: от банки из-под кофе, до водосточной трубы требуемого диаметра.
  5. Изоленту, термоусадку, мягкий медный провод. Длина провода у каждого будет разной, все зависит от способа прокладки проводки и места подключения.
  6. Плоскогубцы, бытовой фен, полотно по металлу или специальный миниатюрный отрезной круг под шуруповерт или дрель.
  7. Наждачка разной зернистости, напильник или надфиль.

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто.

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас. Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото.

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию.

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим. Спасибо за внимание, и до новых встреч на ФараИнфо.

Ангельские глазки: нюансы самостоятельной установки

Ангельские глазки — светящиеся круги, устанавливаемые в фары БМВ с 2001 года. Но чтобы обзавестись подобным завораживающим свечением, совсем необязательно покупать именно «немца». Яркие элементы можно установить самим на любой машине. Только надо понимать, что неправильный монтаж может испортить штатную оптику авто, а использование оборудования, не соответствующего требованиям ГОСТ, приведёт к проблемам с правоохранительными органами.

Что такое ангельские глазки

В 2001 году немецкий концерн BMW представил публике рестайлинг модели E39. Главное изменение состояло в фарах: вокруг стандартной лампы передней оптики появилась светящаяся окантовка. Она начинала светиться во всех четырёх фарах, когда водитель включал габариты. Выглядела новинка очень эффектно, публика сразу приняла её на ура. Круглую окантовку в народе прозвали ангельскими глазками (Angeleyes).

Сейчас окантовку в фарах можно увидеть на разных машинах, даже на отечественных «Жигулях». Вот только установленные светящиеся «зрачки» на любых авто, кроме BMW, являются результатом тюнинга. В заводской комплектации ангельские глазки идут только в «бэхах», так как немецкий производитель запатентовал систему.

Автолюбители любят ангельские глазки за то, что они придают авто современный вид. Есть в светящемся ободке и практическая ценность — при включении «зрачков» машина становится более заметной, повышается безопасность на дороге (другие водители видят такую красоту издалека, что снижает вероятность ДТП). Ангельские глазки обеспечивают хорошую видимость не только в ночное время суток, но и в светлое, поэтому их можно использовать как дневные ходовые огни (но только при условии, что яркость испускаемого света будет в пределах от 400 до 800 кандел — это соответствует требованиям ГОСТ Р 41.48–2004).

Когда вокруг сплошная темнота, ангельские глазки существенно повышают безопасность неподвижного объекта. Выгода ещё в том, что подобные фонарики не потребляют много электрической энергии. Благодаря своей экономичности они не будут провоцировать значительную разрядку аккумулятора, долго работая в режиме автономной подсветки.

Алексей Бартош, специалист по ремонту и обслуживают автомобильной техники

Фотогалерея: ангельские глазки на автомобилях разных марок

Разновидности ангельских глазок

Начинка ангельских глазок бывает трёх типов в зависимости от используемого светового устройства. У каждого вида есть свои плюсы и минусы:

    Неоновые глазки (газоразрядные, CCFL) представляют собой тонкие стеклянные трубки, внутри которых находится инертный газ (неон) с парами ртути. Сверху идёт покрытие из усиливающего свечение состава (люминофора) и алюминиевой фольги. На электроды подаётся высокое напряжение, в результате чего возникает разряд и происходит свечение. Плюс CCFL-конструкций в том, что они недорогие, имеют долгий срок службы, не «моргают» из-за вибраций при езде по неровной поверхности. Минус — неоновые ангельские глазки капризничают на сильном холоде. А ещё они не могут работать от бортовой сети машины со стандартным напряжением в 12 В, нужны специальные блоки-инверторы.

Таблица: сравнение трёх видов ангельских глазок

ХарактеристикаНеоновые ангельские глазкиСветодиодные ангельские глазкиКластерные ангельские глазки
Описание испускаемого светаСвечение сплошное, яркость средняяСвечение точечное, яркость высокаяСвечение сплошное, яркость высокая
Способ подсоединения
к бортовой сети авто
Требуется блок розжигаНе нужно дополнительных устройств, подключение идёт напрямую к бортовой сетиТребуется стабилизатор
напряжения
Устойчивость к тряскам и перепадам
температур
УдовлетворительнаяХорошаяОтличная
Способ крепления к фареКрепежиСуперклей и/или крепёжный скотчСуперклей
Срок службыДо 30 000 часов работыДо 50 000 часов работыДо 65 000 часов работы
ЭлектропотреблениеНизкоеНизкоеОчень низкое
Примерная цена за готовый комплект глазокОт 1480 р.От 1100 р.От 2300 р.
Есть ли возможность сделать самим дома из подручных материаловНетДаНет

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

  1. При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
  2. При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

  1. Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
  2. Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
  3. Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Будьте внимательны: продажа и монтаж светодиодов в фары не являются противозаконным действиями. Обвинять магазины, продавшие комплект цветных или слишком ярких глазок, или мастеров, согласившихся их поставить, не стоит. Ответственность несёт только водитель, выехавший на дорогу с запрещённым световым оборудованием.

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам.

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

    Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

  1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
  2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

  1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
  2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
  3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
  4. Клемму «86» соединяем с кузовом машины.
  5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
  6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете. Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев.

Как установить ангельские глазки своими руками

Лада 2112 › Бортжурнал › Делаем своими руками ангельские глазки на авто

Каждый автолюбитель стремиться сделать свое транспортное средство максимально привлекательным. И каждый хоть единожды, но задумывался о создании ангельских глазок своими руками. Используя такие габаритные огни на автомобиле, вы сделаете их похожими на фары БМВ последних лет. Фары такого вида – это их фирменная фича. Если подобное свечение фар очень нравиться и именно оно так привлекает вас в БМВ, тогда необязательно копить деньги на дорогого немца. Такие габариты можно сделать на каждом третьем автомобиле. Главное условие – круглая форма фар. Такой конструкцией обладают практически все отечественные автомобили, например, ВАЗ 2106 или ВАЗ 2110. Лишь представьте, как часто будут присматриваться к вашему автомобилю другие автолюбители или обычные прохожие. Поверьте, такие фары трудно не заметить!

С первого взгляда конструкция подобных габаритных огней может показаться достаточно сложной, однако, на деле изготовление своими руками ангельских глазок не займет много времени и не потребует большого количества финансовых вложений.

Все, что потребуется при изготовлении красивых «глазок» (части материалов можно найти замену при необходимости):

Лобзик или пила по металлу;
Кусачки;
Пассатижи;
Пруток оргстекла;
Светодиоды;
Дрель;
Напильник;
Сверло;
Паяльник;
Строительный фен;
Емкость;
Жестяная банка;
Изолента;
Резисторы;
Провода.
Естественно, чтобы создать ангельские глазки, требуется хоть отчасти разбираться в электротехнике.

Перед началом подготовьте необходимые элементы. Возьмите пруток органического стекла, вырежьте парное количество заготовок под ваш автомобиль (согласно количеству круглых фар автомобиля, в которых вы хотите установить сделанные своими руками ангельские глазки).

Закрепите в прутках светодиоды и вырежьте по пропилу через каждые 0,5 сантиметра и установите получившиеся глаза на место фар.

Это все было описано вкратце, а теперь приступим к полноценному, поэтапному мануалу по изготовлению ангельских глазок.
Как сделать ангельские глазки?
Подготовка.

Перед тем как начать собирать светодиодные ангельские глазки своими руками, необходимо иметь все инструменты и элементы, которые были указаны выше.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Внутренние работы с трубкой закончены, теперь займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах. Здесь важно соблюдать одинаковое расстояние между ними.

Возьмите лобзик и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

После того как новые огни будут готовы, нужно временно демонтировать имеющиеся, чтобы соединить проводку. Поверх установите новенькие фары с диодами, чтобы их было практически незаметно.

Установку лучше выполнять в ночное или вечернее время суток, чтобы в полной мере оценить освещение. Возможно, понадобятся более мощные светодиоды или хорошая полировка стекла фар.
Биксеноновые линзы
Автолюбители прекрасно осознают все преимущества ксенонового света и знают, как он ведет себя при наличии линз. Ангельские глазки совместно с биксеноновыми линзами смотрятся намного эффектнее и современнее. Они отлично монтируются под любые цоколи и лампы без необходимости распиливать отражатель. Все что необходимо – снять стекло, поместить внутрь линзу и закрыть его обратно.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Удачи в начинаниях и пусть вашим новеньким габаритным огням с ангельскими глазками завидует весь ночной город!

5AlieN5 › Блог › Ангельские глазки своими руками

Итак, что нам потребуется:
1. Макет наших глазок (сам нарисовал в Sprint Layout)
2. Двусторонний текстолит (я заказывал этот)
3. Сами светодиоды, которые будем впаивать (я купил ленту, из которой потом доставал каждый светодиод. Хотел именно SMD 5050 из-за трех кристаллов и яркого свечения, но поштучно не хотел из-за истории с COB кольцами).
4. Резисторы (в нашем случае эти и эти. Если хотите придумать свои схемы, то резисторы рассчитывал вот здесь )
5. Хлорное железо безводное (для вытравливания схемы на плате)
6. Нашатырный спирт (для обезжиривания платы)
7. Моющее средство порошковое (им я отмыл текстолит перед работой)
8. Растворитель
9. Флюс
10. Паяльник, припой
11. Утюг
12. Лазерный принтер и фотобумага (вместо фотобумаги я взял в строительном магазине глянцевые брошюры. зато бесплатно)
13. Сверла диаметром 1мм или меньшеи шуруповерт.
14. ну и по мелочи — губка для мытья посуды, ватные диски, пластиковая ёмкость для хлорного железа, провод сечением 0.5 мм2 гибкий(многопроволочный), резиновые перчатки.

Приготовив все, приступаем…
Распечатываем наши макеты на фотобумаге

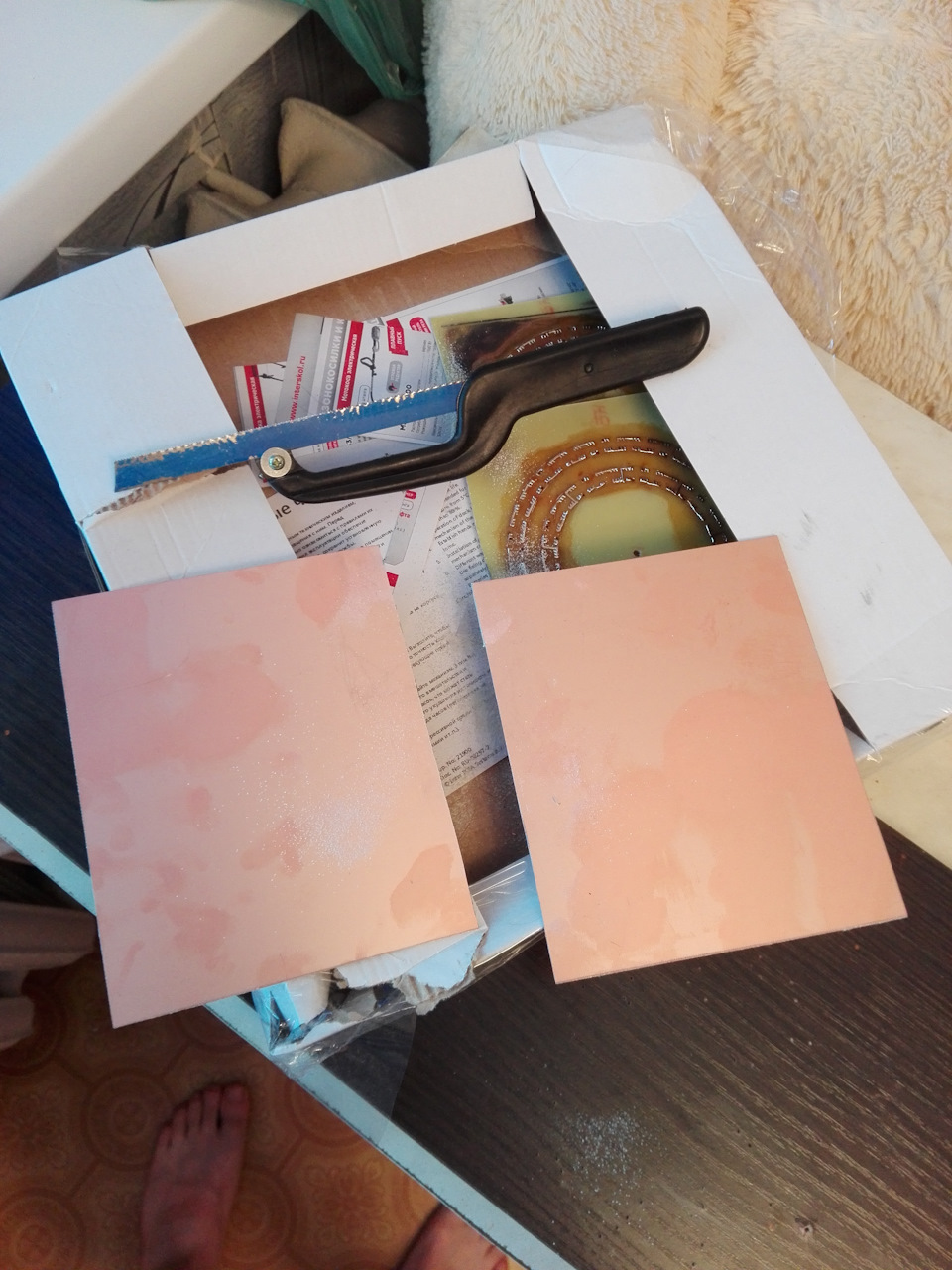

Режем текстолит пополам

Отмываем от грязи текстолит

Сушим его ватными дисками и обезжириваем (ватный диск посинеет)

Готовим лицевую и обратную сторону, совмещаем на сторонах текстолита и закрепляем.

Из-за этого пункта я запорол 3 или 4 попытки сделать глазки (советую текстолита заказать несколько штук). Проблема была в том, что не получалось сопоставить точно две стороны. В итоге выход нашел вот так — на просвет прикладываем фотобумагу рисунками друг к другу, совмещаем, иголкой прокалываем середину и любые два отверстия, которые служат для перехода с одной стороны платы на другую. Потом прикладываем один из листов на текстолит и сверлим тонким сверлом через эти 3 отверстия. Далее не смещая бумагу секундным клеем прихватываем уголки бумаги, чтобы она уже не сдвинулась, переворачиваем текстолит, совмещаем отверстия и приклеиваем уголки.

Берем утюг, ставим мощность на максимум, и через обычный лист А4 греем фотобумагу на текстолите, сильно прижимая утюг, минут 5. После чего даем остыть.

После того, как заготовка остынет, опускаем её в воду, чтобы бумага размокла, а потом потихоньку снимаем её с текстолита. В какой то из статей видел, что бумагу оттирают с текстолита под струёй воды, но чтобы не повредить рисунок (а такое у меня тоже случалось в предыдущих попытках), я решил дать ей отмокнуть.

Mazda 3 Bagira › Бортжурнал › Небольшой отчёт по установке ангельских глаз своими руками

Всем привет! Итак, имеем ангельские глазки купленные за 315грн, мазду и ОГРОМНОЕ желание поставить их и не заплатить за это ни копейки…

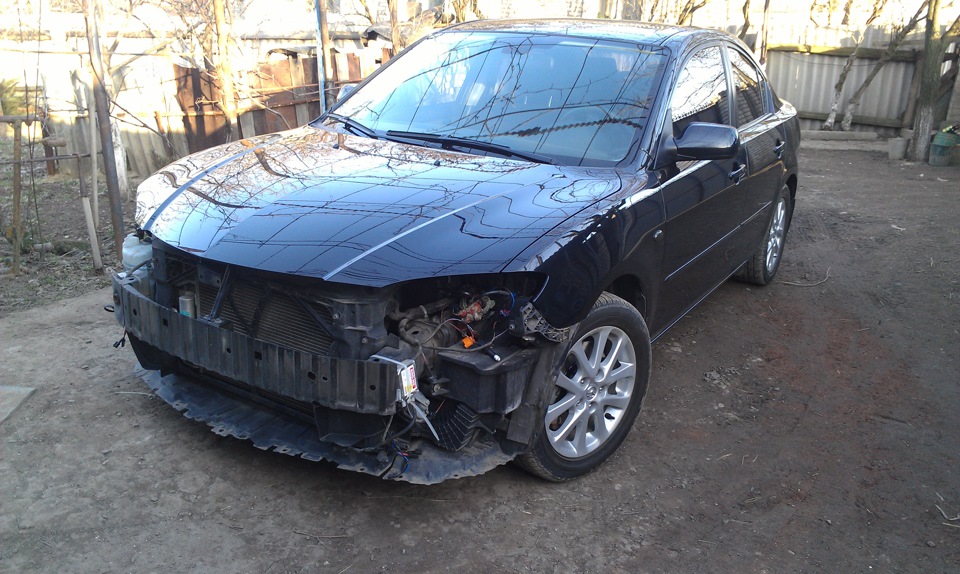

1 Перво наперво снимаем бампер, снимаем фары и несём домой.

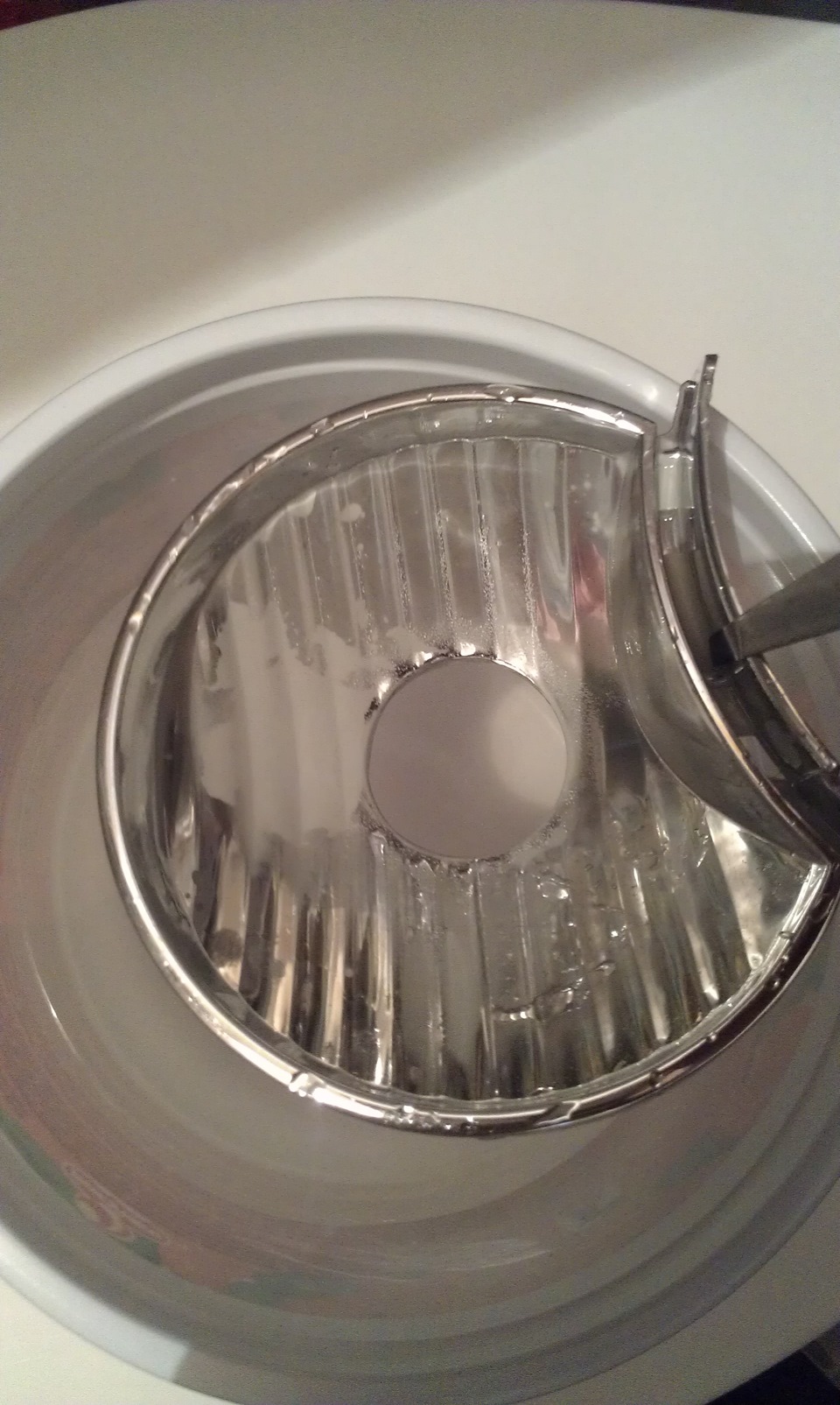

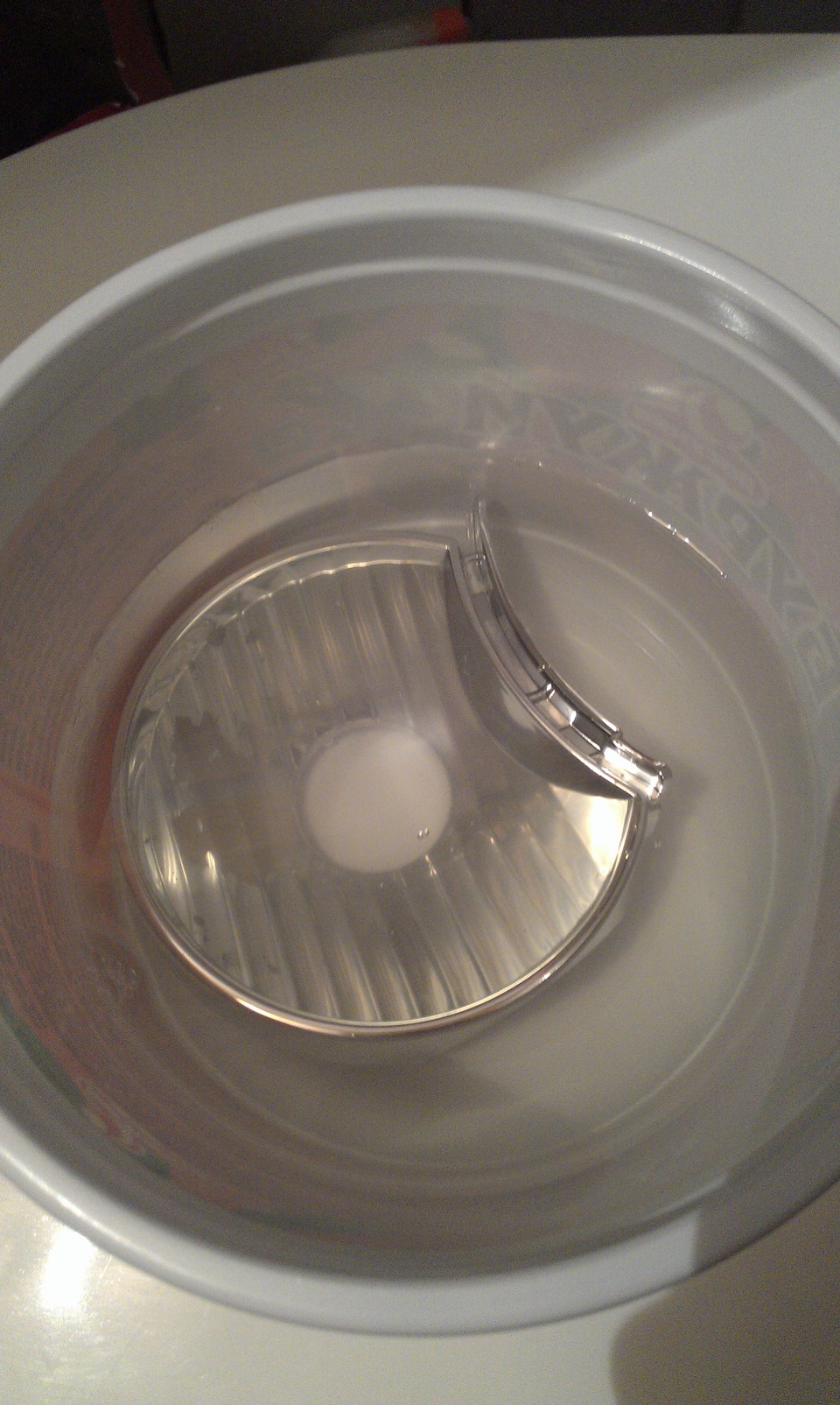

2 Находим коробку, отвоёвываем фен)) фары в коробку, греем минут 7-10, после этого фара, не без боя, раскрывается. Герметик оставил на месте, в последствии склеивал им же.

3 Аккуратно разбираем внутренности фары, отделяя маску от стекла, она на 2-х винтах.

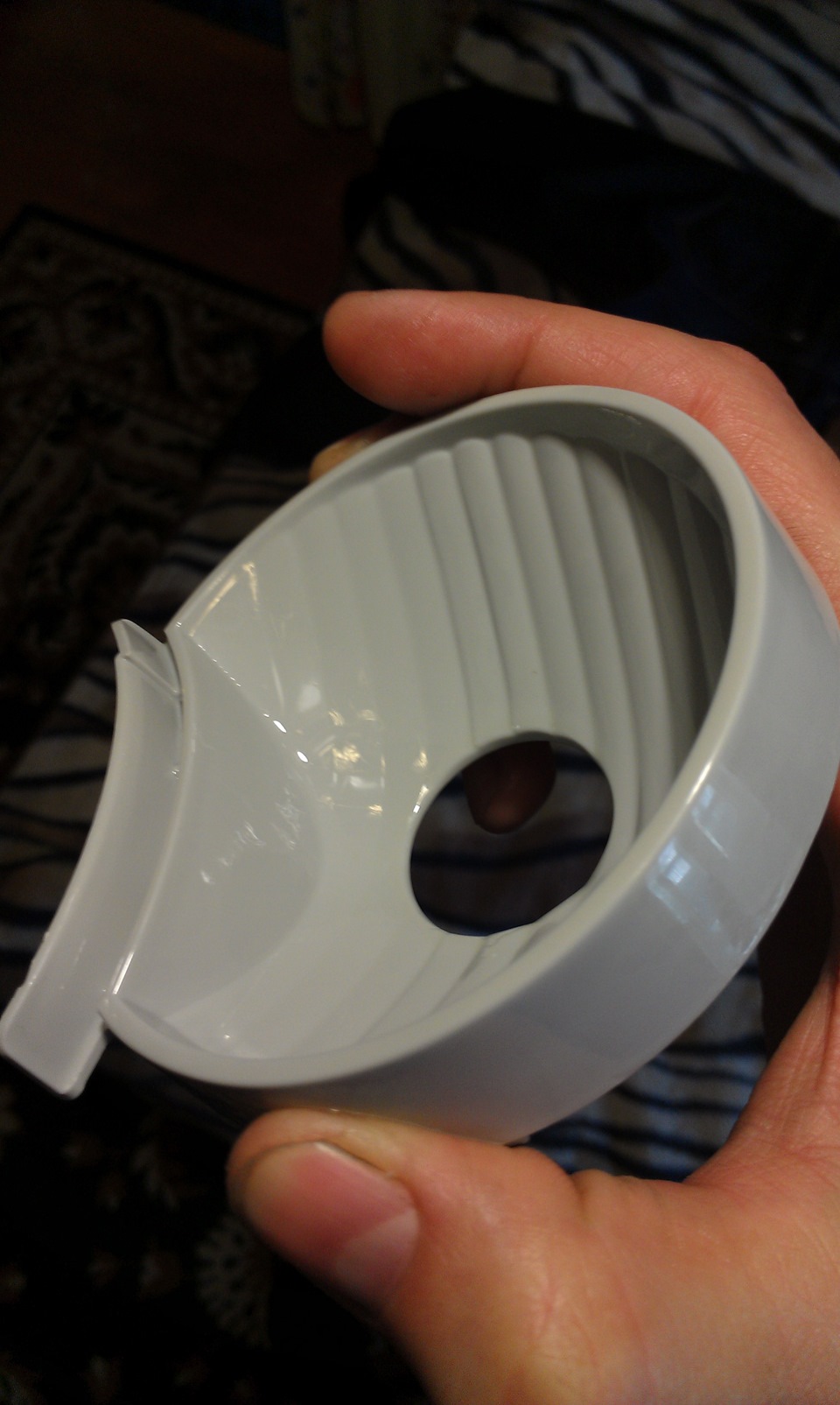

4 Чтобы снять хромированные кругляшки, нужно сначала хорошенько просмотреть что да как и что куда сдвинется что бы не сломать крепления (я одно сломал, но не страшно) и что бы не поцарапать глянцевый низ маски фары, там пластик мягкий и царапучий.

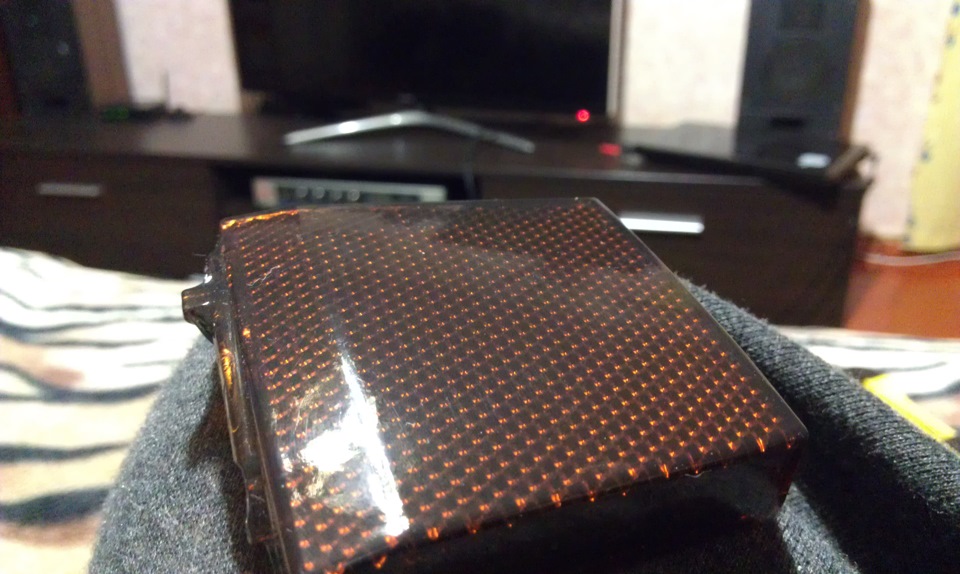

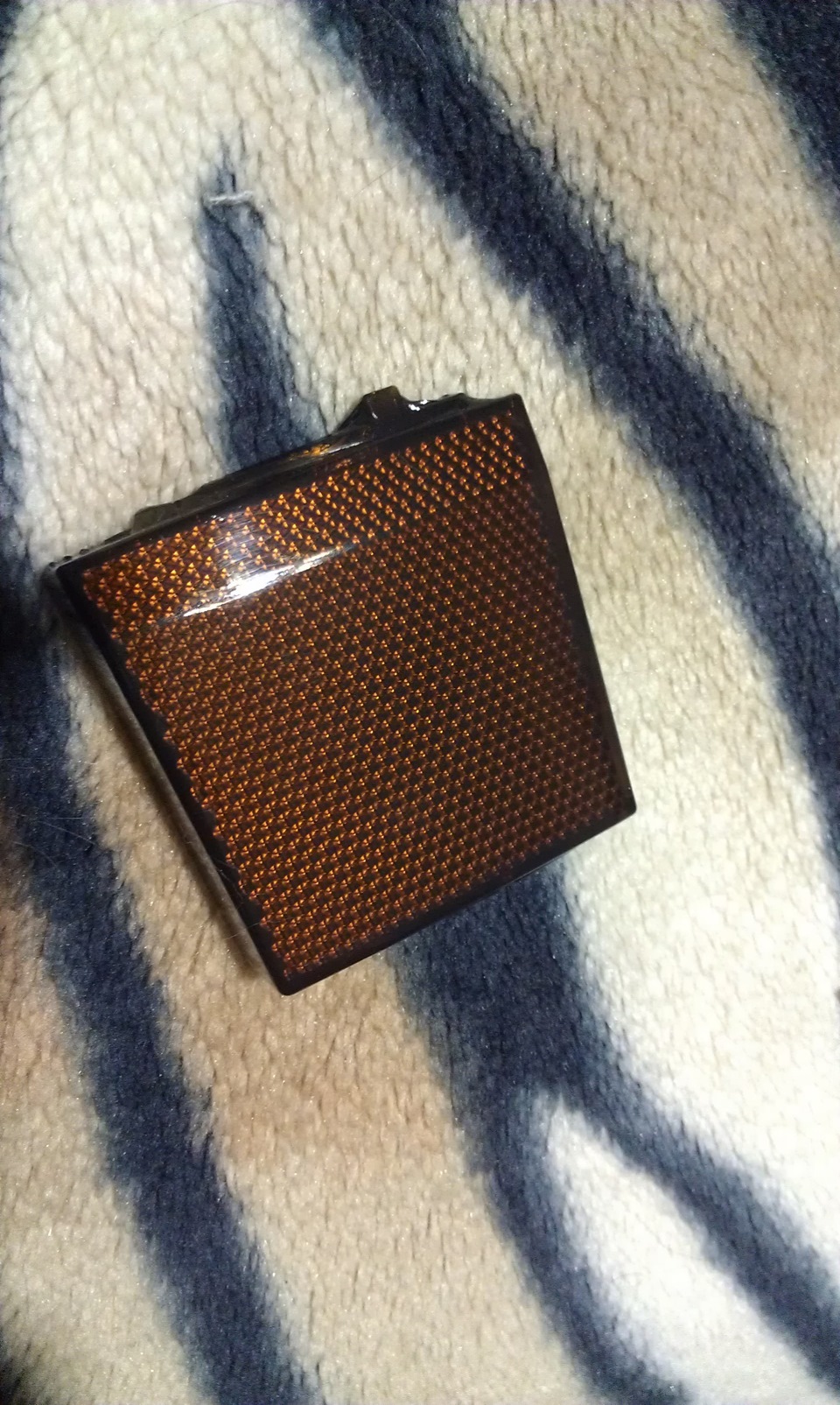

5 Я решил покрасить только отражатель поворота (хром удалял жидкостью для прочистки труб «Крот», и решил не красить квадратный отражатель поворота, а затонировать плёнкой, которой тонировал задние фонари. Мне такой вариант больше понравился нежели покрасить «наглухо»

6 Ну как красить, сами знаете, поэтому
7 Глазки можно крепить на двусторонний скотч который есть в комплекте (мне кажеться комплектовщики его покупают за свои деньги)))) по 4 кусочка 1на0,5см на один глаз, поэтому я пошел на рынок и купил скотч 3м, очень переживал что тёмно серый скотч будет видно из под глазок, но на моё удивление у 3м появился прозрачный двусторонний скотч, которым я собственно по всей окружности глазок и проклеил

8 провода я решил вывести снизу фары, т.к. планирую установить блок от глазок под фарой, просверлив дырку вывел провода и залил отверствие герметиком
9 Теперь аккуратно протираем все внутренности фары, удаляем пыль, волосы, мусор, в общем всё лишнее удаляем из фары, аккуратно собираем и кладём обратно в коробку, опять 10 минут, опять греем и аккуратно склеиваем фару обратно.

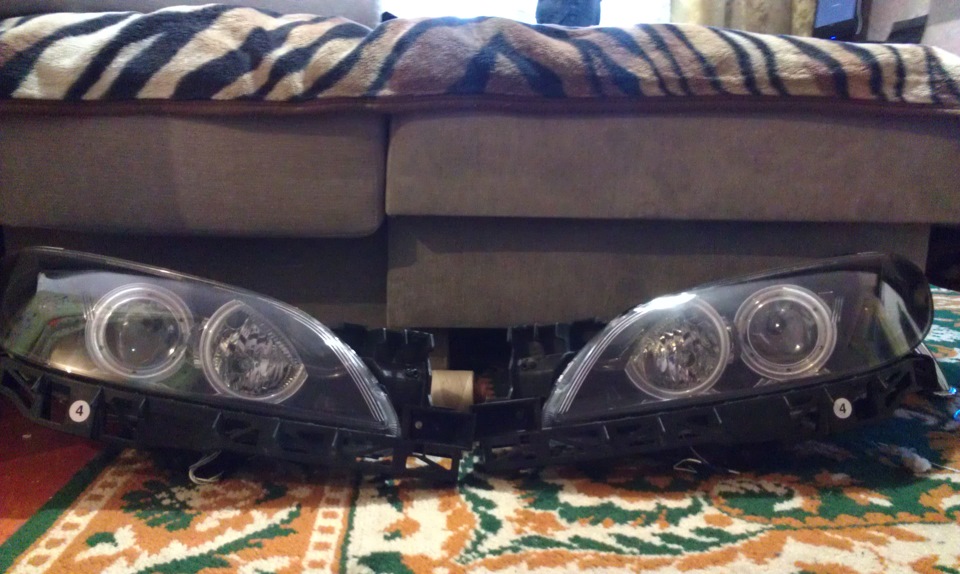

10 Несём фары в гараж, что бы завтра их поставить и показать Вам))))

Да, чуть не забыл, кто то жаловался из маздоводов что дрожит ближний на кочках, у меня было то же самое, вроде нашел решение, короче промазал герметиком пластмассовые клипсы, на которых держится блок линзы, там был люфт из за того что блок не прикручен жестко, а на клипсе, поэтому немножко шатался… на последней фотке обвёл эти клипсы!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
