Как укоротить задний мост ваз? рассматриваем на примере квадроцикла

квадроцикл Урал Урал 4х2 › Бортжурнал › Надыбал как укоротить мост

Шарился сегодня в интернете и наткнулся на то, что меня интересует больше всего.

квадроцикл Урал 2011, двигатель бензиновый 0.7 л., 35 л. с., задний привод, механическая коробка передач — наблюдение

Машины в продаже

Hyundai Solaris, 2019

Honda Stepwgn, 2015

Mazda CX-5, 2012

Toyota Mark II, 1996

Комментарии 22

Вариант такой. По цене конечно так себе… но. Без сварки и плочих дел с полуосями. Land cruiser lj78 или 71. У них задний редуктор смещен вправо. Одна полуось короткая. Две одинаковых правых полуоси и счастье. Но надо чулок укорачивать. Можно найти за дешево. Но нужно искать. Сварная полуось ломается ровно тогда, когда начинаешь верить в ее надежность

Я завтра сфоткаю выложу, метал рядом со шлицом явно мягче, почему тогда они синеватого оттенка

Ходят пока не знаю, но на заводе дали гарантию зуб токаря))) в одной выбрали 6 см, в другом конце сделали тип о штифта, заинтересовал промышленным прессом, мой на 20т не взял и горел и чё ток не делал, потом дело это все обварить аргоно дуговой сваркой, сам этого не видел как верили ну сказали варит лучше чем п.автомат и лучше электронной, улицы не трогай не советую, я много видел как нарезают болгаркой но заводские каленые, а эти будет рвать

У меня самодельные шлици от Болгарии наваривал обтачивал делал шлицы. Все работает надёжно. Пока ещё несломалось нагрузки хорошие достаются

Я не пробовал нарезать, но очень много слышал, что рвет

К меня пока не сорвало хотя я в них тоже не особо верю

Ладно просто порвет полуоси выкинул и поставил другую, а с нарезанным шлицами уе… ет и саттелиты, редуктор потом делать еще,

Заводской шлиц на полуосчх тоже не каленый… Напильником точится только в путь

И как ходят сварные полуоси? Необходимо укоротить одну, так вот не знаю как лучше это сделать.

Токарь протачивал, делал штифт, на длинна укороченной полуоси, в другой сверлили, запресовпли 100 тонным промышленном прессом и обваривали аргоном, гарантия, по местам укорачивания и удлинения с другого конца 100500 лет, сказали срежет шлицы но полуоси не когда не порвет, улицы нарезать самому не советую это получиться порнуха, их поражает при первой нормальной нагрузке, а если попу катать то можно и нарезать самому, у меня и мост Волжский, потому что нагрузки предполагаются к тяговому классу 0.8-1

Спасибо, вчера раз резко метал и правда там хороший

как полуоси укорачивал?

Дружище подскажи метал на чулке толстый?

норм! думаю электродом можно сварить

Могу рассказать как я укорачивал мост. Вымерил на сколько мне нужно укорачивать. Отрезал болгаркой концы моста. Отрезанные фланцы обработал на токарном станке. Потом разобрал редуктор.Вместо конусных подшипников коробки саттелитов установил простые ( шариковые) Затянул их крышками. Затем выточил на токарном втулки в эти подшипники для центровки направляющей трубы. В обработанные концы моста вставил 306 подшипники и тоже вставил в них выточенные втулки. Затем прикрутил корпус редуктора к балке моста. Внутрь вставил направляющую ( центровочный штырь, или просто водопроводная ровная труба). На концы трубы надел концевики ( с подшипниками и втулками). Прихватил концевики к балке моста. Затем все разобрал, проварил. Снова собрал для проверки соосности. Все получилось ровно и красиво. Потом отрезал по размеру полуоси. И нарезал на них шлицы. Все получилось ровно, ничего не рвет.

причем тут редуктор и 5 скоростей?учите мат часть!

если брать передний редуктор от нивы то случайно не получится так, что 4 скорости назад и 1 вперед? кто-нибудь может знает? или можно ли перевернуть редуктор как-нибудь?

Редуктор конечно-же можно перевернуть. И будет обратное вращение.

Собрался собирать что-то подобное, возник вопрос, на сколько укорачивать мост?Подскажи на сколько свой укоротил

Полезная статья, спасибо. Узнал что его можно укорачивать вообще.

Как обрезать мост для квадроцикла

Задний мост и тормозная система | Автор топика: Hadrianus

Укорачивание заднего моста и полуоси.

Evgeny (Soroush) Мост укорачивали с обеих сторон на одинаковую длину или правую сторону больше, расскажите если не секрет и на сколько с каждой стороны, заранее спасибо!

Квадроцикл (Fouad) Так укоротил полуося. Правая сторона росно 20 см, а левая 10 см, в итоге база уменшилась на 30 см. На 1 и 2 рисунке финальный этап работы. На 3 зеленым сцетом показано как токарь сделал – в левой части полуоси было просвердленно отверстие а в правой части было проточено под палец – размеры подогнаны под запресовку. На 4 рисунке красым показапо пазы для сварки деталей сваривалось в три этапа и только на полуавтомате. Центровка была проведена объязательно.

Andrey (Rosia) Вот так получился чулок, тоже укороченный. Разрезал, отрезал размер а потом понял что лохонулся, нужно было отрезать за швом чуть ближе к краю чулка, так как после шва идет внутреняя направляйка. Но правда сварил и так держать будет но пришлось попотеть выставляя, а так все норм. Редуктор уже перевернут. Заднюю крышку не переваривал – нагрел отстучал поставил редуктор и гуд, Пробка тоже не мешает.

Yury (Houshmand) Подскажите пожалуйста, задний мост от чего лучше поставить.

Vladimir (Dieter) Юрий, от форд скорпио, либо тайота калдина, и делай независимую подвеску на А образных рычагах

Yury (Houshmand) Vladimir, спасибо

Serega (Cadmos) Vladimir, Зачем при установке моста, его переворачивают сливной пробкой к верху?

Vladimir (Dieter) Серега, это нужно для того чтобы у тебя 2 редуктора крутились в одинаковую сторону на одинаковых передаточных числах

Vladimir (Dieter) Серега, если ты конечно квадрик делаешь 4х4

Serega (Cadmos) Vladimir, спасибо за помощь

Tags: Как укоротить задний мост ВАЗ 2101 для квадроцикла

самодельный минитрактор укороченный мост ВАЗ 2101.

Какое количество зубьев заднего редуктора на Ваз 2106 и Ваз 2107 | Автор топика: Вера

Анатолий
Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

on 04 Ноября 2017.

редуктор заднего моста ваз классика 2101 2107 2106 2105 2104 2103В настоящее время ОАО «АвтоВАЗ» изготавливает для серийных автомобилей и поставляет для розничной продажи редукторы ведущих мостов следующих моделей:
ВАЗ 2101 Раиса,
ВАЗ 2103 Галина,
ВАЗ 2106 Валентина.
Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни. Вам пересчитывать зубья совершенно не нужно. На ведомой шестерне можно прочесть всю необходимую информацию.
Например, маркировку «ВАЗ 2106 1143 4537» следует истолковывать следующим образом:
«ВАЗ 2106» — модель редуктора;
«1143» — 11 зубьев на шестерне, 43 зуба на колесе;
«4537» — номер комплекта шестерен главной передачи.
Следовательно, передаточное число данного редуктора получается такое: 4311=3.9.
Как видим, производитель редукторов ввел в их маркировку наименование модели автомобиля «ВАЗ 21**». Данный факт часто вводит потребителя в заблуждение. Так, например, владельцы ВАЗ 04, 05 и 07 моделей по неосведомленности ищут редуктор от «четверки» , «пятерки» или «семерки» , а владельцы автомобилей ВАЗ 21063 Ксения «благополучно» устанавливают себе «шестой» редуктор с передаточным числом 3.9. А после удивляются, почему автомобиль «отупел» : резко снизилась динамика разгона, и несмотря на то, что установлен скоростной редуктор, его не удается разогнать до скорости более 120 км/час.
Между тем, маркировка «ВАЗ 21**» вовсе не означает, что именно этот редуктор предназначен для данного автомобиля, например: редуктор 2101 — для автомобиля ВАЗ 2101, а редуктор 2103 — для автомобиля ВАЗ 2103 и т. д. Габаритные и присоединительные размеры всех моделей редукторов — одинаковые. Иными словами, все редукторы автомобилей ВАЗ конструктивно взаимозаменяемы. Но необходимо учитывать ряд существенных ограничений, связанных с конкретной моделью редуктора и автомобиля. Рассмотрим подробнее эти ограничения.

Мария 2107 не существует

Георгий А Вам какую шестерню, планетарку или хвостовик нужен. Зайди в яндекс и посмотри редуктор заднего моста или дефференциал

Популярные публикации

Последние комментарии

Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

– две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);

– задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);

– карданный вал, или полуось (в зависимости от конструкции);

– рычаги передней подвески (по желанию можно сделать полностью самодельные);

– рулевая поперечная тяга;

– труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

– жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);

– на пружинах с амортизаторами;

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

– редуктор моста, в случае замены, должен без проблем выниматься;

– направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди. Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд.

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Полноприводный квадроцикл из Оки

Используя силовой агрегат от Оки, можно сделать полноприводный квадроцикл. Раму для него лучше варить с нуля, учитывая крепление и размер двигателя. В передней подвеске оставляют больше места для установки редуктора привода передних колёс, который можно сделать самостоятельно из заднего моста «классики». Для этого обрезают «чулки» моста и выводят из дифференциала подходящие полуоси от ВАЗ 08, 09.

Важно продумывать каждую деталь, чтобы использовалось как можно больше стандартных частей, что значительно облегчит последующий ремонт.

Силовой агрегат разворачивают по движению. Полуоси теперь становятся карданами, передающими крутящий момент на передний и задний мосты.

КПП удобнее управлять вручную.

Отделка

В первую очередь — это крылья! Всё-таки техника экстремальная, они должны быть крепкими и широкими. Обладая достаточными навыками работы с металлом, можно придать квадроциклу такой внешний вид, что самодельный будет смотреться не хуже заводского. Некоторые формы можно придать с помощью монтажной пены. Она, после застывания, легко обрабатывается, шпаклюется и красится. Жёсткости при отделке кузова добавит надёжный багажник. Закрепив на нём кофр, можно увеличить размер полезной площади для перевозки грузов.

Отвал, прицеп

Квадроцикл — отличная база, для установки на него всевозможного навесного оборудования, полезного в хозяйстве. Самодельный квадроцикл можно снабдить отвалом для чистки снега. Размер отвала зависит от габаритов и веса квадроцикла. Если квадрик сделан на базе Урала — потянет нож 1,5 м. шириной и полметра высотой. Материал для лопаты — сталь 3 мм.

Даже детский квадроцикл обладает завидной проходимостью; тем более, большому и тяжёлому, по силам буксировать автомобильный прицеп.

Время, средства и силы, потраченные на изготовление самодельного квадроцикла, окупятся с лихвой. Ведь кроме адреналина, вы получаете в хозяйство работягу, который может заменить небольшой тракторок.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Информационно — познавательный портал для автомобилистов

Зачастую, при сборке мини-трактора или чего то подобного требуется укоротить мост от какого либо автомобиля, что бы уменьшить размер колеи и общую габаритную ширину соответственно. В данной статье речь пойдет об укорачивании моста от Нивы (ВАЗ-21213). Но в целом принцип везде одинаковый.

За неимением возможности произвести токарные работы, пришлось повозиться вручную и нарезать шлицы болгаркой, т.к. варить полуось в стык уж очень не хотелось, ибо велик риск того, что она потом сломается…

Укорачиваем «чулок» заднего моста

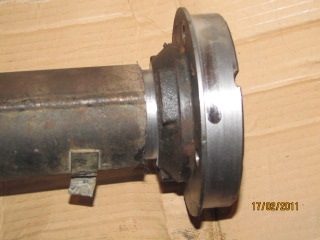

«Разделываем» заводской шов на краю «чулка» возле фланца. Для этого прорезаем болгаркой на глубину

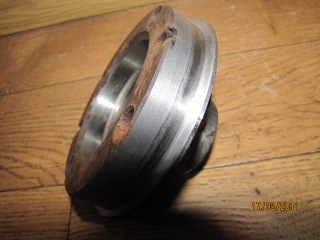

Если всё ровно и аккуратно прорезать, то при помощи большого молотка (или маленькой кувалды) выбиваем фланец. Это позволит позже установить его без особых проблем с центровкой.

Далее размечаем место реза с учетом нужного нам расстояния. Оборачиваем балку малярной лентой, что бы было легче сделать ровный рез «болгаркой».
В данном случае я укорачивал мост на 28см. Причем укорачивал только одну сторону!

После резки и зачистки примеряем фланец на новое место. Просто вставляем его в балку и его нужно лишь слегка оцентровать. Для этого я воткнул полуось, продев через отверстия в «чулке». Так же можно было бы использовать трубу подходящего диаметра…

«Прихватываем» сваркой с четырех сторон…

Даем время хорошо остыть. Снова проверяем центровку. После чего «прихватываем» еще лучше, увеличивая количество и размер точек сварки. Но не перегреваем деталь! И опять ждем пока остынет. Ни в коем случае не охлаждаем водой, просто ждём…
После этого обвариваем сплошным швом по кругу.

Укорачиваем полуось

Зажимаем полуось в тиски. Размечаем расстояние от края на которое ее нужно укоротить. В моем случае это 28см.

*На фото синей линией обозначено место реза

Подгоняем диаметр полуоси по диаметр шлицов и перевернув отрезанный кусок «прихватываем» его сваркой.

Тут важна точной и центровка. Пришлось повозиться при обточке полуоси. Использовал два подшипника для ровного вращения полуоси и фиксировал болгарку хитроумным приспособлением, что бы обточить более-менее ровно по кругу…
Затем тонким отрезным кругом (1-1,2 мм.) делаем прорези болгаркой вдоль шлицов…

Затем немного расширяем их. Я для этого поменял отрезной круг на 2,5 мм. И в итоге получаем такую картину:

Для проверки и калибровки я использовал старый ШРУС от ВАЗ-2108. В нём такие же шлицы, как и на полуоси. Добившись нормального, но плотного входа, стал примерять полуось уже к редуктору самого моста…

Читать еще:  Gena158 › Блог › Мойка двигателя — все за и против

Укороченная полуось получилась почти в два раза короче.

А вот уже всё в сборе:

На этом работа завершена. Мост укорочен!
В моем случае нет необходимости центрального расположения редуктора, поэтому я укорачивал только одну сторону, что бы не делать работу два раза.

Как укоротить задний мост ВАЗ? Рассматриваем на примере квадроцикла

Как укоротить задний мост ВАЗ, будем рассматривать на примере конструкции квадроцикла, в котором используют обычно много деталей от вазовской классики, в том числе и задний мост. Но для этих целей его предварительно обрезают, уменьшая тем самым ширину колесной базы.

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо проводить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять дешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и другими мелочами. Важны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задания – подставки, на которых закрепляется деталь.

Также о месте проведения работ: желаемый сухой, хорошо освещенный и отапливаемый (если работаете в холодное время года) гараж или бокс, с возможностью подключать сварки. Кажется все. Ах да, ну и ваше страстное желание произвести на свет поделку для забавы или же – практических целей.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки с помощью уменьшения радиуса поворота, нужно укоротить задний мост взят от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец конечный.

Часть вынутой полуоси (замер делайте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет проводиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметке.

Следующий шаг: полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Предупреждение: чтобы работа была сделана качественно, необходимо чаще вспоминать пословицу про «семь раз отмерь». Так вот, замеры нужно производить точно, согласно общим чертежам квадроцикла. Потому что, неровное укорочения детали приведет к дальнейшим перекосам всей конструкции. Нет, ну ваша поделка, безусловно, поедет, только не быстро и не так далеко, как хотелось бы.

Дальнейшие работы

Если продолжать работы по дальнейшему конструирования квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А до уральского маятника нужно будет приваривать жигулевский обрезанный вами городов, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать сразу же за трубами стойки седла.

Кстати, с Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждение для движка используют от ВАЗ 2108. Руль от мотоцикла, но дальнейшая конструкция рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Можно сделать вывод из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовиться к работам, иметь соответствующие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все измерить, чтобы не пришлось подгонять с помощью механических воздействий и нескольких нецензурных слов.

В общем: четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной поделки.

Полезная информация? Сохраните у себя, чтобы не потерять

Как укоротить задний мост ВАЗ? Рассматриваем на примере квадроцикла

Скачать PDF

Мастер-класс на тему, как укоротить задний мост ВАЗ, может пригодиться для изготовления (и изобретения) всякого рода самоделок, с измененной шириной колеи и колесной базой: мини-тракторов, квадроциклов, авто для картинга. Умельцы, занятые подобными переделками, конечно же, и без того все знают. Но вот, если человек не слишком искушенный в конструкторском деле, возьмется изготовить что-либо подобное, то информация может очень даже быть полезной.

Как укоротить задний мост ВАЗ, будем рассматривать на примере конструкции квадроцикла, в котором используют обычно много деталей от вазовской классики, в том числе и задний мост. Но для этих целей его предварительно обрезают, уменьшая тем самым ширину колесной базы.

Содержание

  • Подготовка к проведению работ
  • Сам процесс обрезания
  • Дальнейшие работы
  • Итоги

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ: желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.

Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.

Следующий шаг: полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Дальнейшие работы

Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.

Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Итоги

Можно заключить из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовится к работам, иметь подходящие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все вымерять, чтобы не пришлось подгонять при помощи механических воздействий и нескольких нецензурных слов.

В общем: четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной самоделки.

Как укоротить задний мост ВАЗ 2101 для квадроцикла

Задний мост и тормозная система | Автор топика: Hadrianus

Укорачивание заднего моста и полуоси.

Evgeny (Soroush) Мост укорачивали с обеих сторон на одинаковую длину или правую сторону больше, расскажите если не секрет и на сколько с каждой стороны, заранее спасибо!

Квадроцикл (Fouad) Так укоротил полуося. Правая сторона росно 20 см, а левая 10 см, в итоге база уменшилась на 30 см. На 1 и 2 рисунке финальный этап работы. На 3 зеленым сцетом показано как токарь сделал — в левой части полуоси было просвердленно отверстие а в правой части было проточено под палец — размеры подогнаны под запресовку. На 4 рисунке красым показапо пазы для сварки деталей сваривалось в три этапа и только на полуавтомате. Центровка была проведена объязательно.

Andrey (Rosia) Вот так получился чулок, тоже укороченный. Разрезал, отрезал размер а потом понял что лохонулся, нужно было отрезать за швом чуть ближе к краю чулка, так как после шва идет внутреняя направляйка. Но правда сварил и так держать будет но пришлось попотеть выставляя, а так все норм. Редуктор уже перевернут. Заднюю крышку не переваривал — нагрел отстучал поставил редуктор и гуд, Пробка тоже не мешает.

Yury (Houshmand) Подскажите пожалуйста, задний мост от чего лучше поставить.

Vladimir (Dieter) Юрий, от форд скорпио, либо тайота калдина, и делай независимую подвеску на А образных рычагах

Yury (Houshmand) Vladimir, спасибо

Serega (Cadmos) Vladimir, Зачем при установке моста, его переворачивают сливной пробкой к верху?

Vladimir (Dieter) Серега, это нужно для того чтобы у тебя 2 редуктора крутились в одинаковую сторону на одинаковых передаточных числах

Vladimir (Dieter) Серега, если ты конечно квадрик делаешь 4х4

Serega (Cadmos) Vladimir, спасибо за помощь

Tags: Как укоротить задний мост ВАЗ 2101 для квадроцикла

самодельный минитрактор укороченный мост ВАЗ 2101.

Какое количество зубьев заднего редуктора на Ваз 2106 и Ваз 2107 | Автор топика: Вера

Анатолий
Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

on 04 Ноября 2019.

редуктор заднего моста ваз классика 2101 2107 2106 2105 2104 2103В настоящее время ОАО «АвтоВАЗ» изготавливает для серийных автомобилей и поставляет для розничной продажи редукторы ведущих мостов следующих моделей:
ВАЗ 2101 Раиса,
ВАЗ 2103 Галина,
ВАЗ 2106 Валентина.
Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни. Вам пересчитывать зубья совершенно не нужно. На ведомой шестерне можно прочесть всю необходимую информацию.
Например, маркировку «ВАЗ 2106 1143 4537» следует истолковывать следующим образом:
«ВАЗ 2106» — модель редуктора;
«1143» — 11 зубьев на шестерне, 43 зуба на колесе;
«4537» — номер комплекта шестерен главной передачи.
Следовательно, передаточное число данного редуктора получается такое: 4311=3.9.
Как видим, производитель редукторов ввел в их маркировку наименование модели автомобиля «ВАЗ 21**». Данный факт часто вводит потребителя в заблуждение. Так, например, владельцы ВАЗ 04, 05 и 07 моделей по неосведомленности ищут редуктор от «четверки» , «пятерки» или «семерки» , а владельцы автомобилей ВАЗ 21063 Ксения «благополучно» устанавливают себе «шестой» редуктор с передаточным числом 3.9. А после удивляются, почему автомобиль «отупел» : резко снизилась динамика разгона, и несмотря на то, что установлен скоростной редуктор, его не удается разогнать до скорости более 120 км/час.
Между тем, маркировка «ВАЗ 21**» вовсе не означает, что именно этот редуктор предназначен для данного автомобиля, например: редуктор 2101 — для автомобиля ВАЗ 2101, а редуктор 2103 — для автомобиля ВАЗ 2103 и т. д. Габаритные и присоединительные размеры всех моделей редукторов — одинаковые. Иными словами, все редукторы автомобилей ВАЗ конструктивно взаимозаменяемы. Но необходимо учитывать ряд существенных ограничений, связанных с конкретной моделью редуктора и автомобиля. Рассмотрим подробнее эти ограничения.

Мария 2107 не существует

Георгий А Вам какую шестерню, планетарку или хвостовик нужен. Зайди в яндекс и посмотри редуктор заднего моста или дефференциал

Как укоротить задний мост минитрактора?

При изготовлении мини трактора на основе ВАЗ мастера сталкиваются с тем, что нужно укорачивать заднюю балку. Но вот как это сделать правильно мало кто знает. Сейчас мы поможем разобраться в этой проблеме и дадим несколько советов, как укоротить мост от ВАЗ.

Создавая самодельный минитрактор, мы сталкиваемся с тем, что необходимо обрезать задний мост ВАЗ для того чтобы изменить ширину колеи. Поскольку чаще всего редуктор находится по центру, то приходится балку укорачивать с обеих сторон. Но прежде чем преступать к такой работе, стоит обязательно иметь чертеж и схему будущей конструкции. В ней мы указываем все размеры каждой детали, все замеры. Пользуясь этой схемой, вы сможете легко и качественно сделать нужный механизм.

  1. В первую очередь необходимо отрезать чашку для пружины и вынимаем концевой фланец.
  2. С помощью болгарки отрезаем часть вынутой полуоси. В конце делаем заческу, где сделаем проточку под «папу».
  3. Теперь надо просверлить отверстие внутри чашки.
  4. Делаем стык полуосей и привариваем их согласно меткам в чертеже.
  5. Загоняем в мост готовую сваренную полуось.
  6. Свариваем все с обеих сторон.

Помимо проблемы этой распространенной проблемы, многие также сталкиваются и с такой задачей, как рассчитать передний мост и как сделать ведущий передний мост на минитрактор.

Чтобы сделать переднюю балку своими руками можно воспользоваться схемой, которая станет отменным помощником для создания этой конструкции. За пример можете взять чертеж представленный ниже

Как сделать балку на минитрактор?

Чтобы сделать переднюю балку минитрактора своими руками нужно взять толстостенные буровые трубы толщиной в 8 мм. Делаем поворотный механизм боковых стоек с помощью подшипниковых узлов ступицы ВАЗа. Вертикальную поворотную стойку оси, которая выходит через подшипники, закрепляем гайкой ступицы. Конструкция поворотной части оси, той, что находится внизу, состоит из металлической вертикальной трубы, которая зафиксирована на сварке длинными поворотными пальцами. Далее устанавливается поперечная рулевая тяга, ее можно взять от ГАЗ-53. Также на вертикальных поворотных трубах крепим рулевые рычаги. Привариваем косынки, они сделают оборудование более мощным. Устанавливаем крылья колес на вертикальные стойки. В перекладину рамы нужно приварить кулак, который закрепляется гайками.

Задний мост для минитрактора своими руками

Для работы понадобится уже укороченный мост. Его часть от которой отрезан кусок соединяется сваркой. Предварительно нужно будет сделать фаску в месте сварочного стыка. Проваривать нужно не единожды, а до тех пор, пока не получится качественный шов. После место сварки нужно разогреть до вишневого цвета и остужается. Такая процедура поможет снять внутреннее напряжение в месте сварки. Мост закрепляем к раме через штатные места с помощью V-образной конструкции.

Как укоротить задний мост ваз 2106

Самостоятельно изготавливая или модернизируя свою сельхозтехнику, надо знать все тонкости работы с ее мостами. Профессиональный подход позволяет гарантированно исключить все трудности при работе. Попробуем разобраться в этой теме поглубже.

Особенности

Передняя балка на мини-трактор чаще всего делается из ступицы и тормозных дисков.

Работа этой балки должна быть согласована с действием:

  • подвески;
  • подъемного аппарата;
  • колонки руля;
  • задних крыльев;
  • тормозного аппарата.

Но гораздо чаще вместо собранных самостоятельно балок используют специальные мосты от автомобилей ВАЗ.

Преимуществами такого решения оказываются:

  • почти неисчерпаемые возможности подгонять детали;
  • широкий спектр доступных моделей (можно поставить любой жигулевский задний мост);
  • выбор вида ходовой части всецело по усмотрению фермера;
  • упрощение последующего приобретения запасных частей;
  • сокращение расходов по сравнению с изготовлением с нуля;
  • получение надежной и стабильно действующей даже в сложных условиях машины.

Важно! В любом случае должны быть составлены чертежи. Только имея схему, удастся определить необходимые габариты деталей и их геометрию, выбрать правильные методы закрепления.

Как показывает практика, сделанные без составления чертежей мини-тракторы:

  • ненадежны;
  • быстро ломаются;
  • не имеют необходимой устойчивости (могут опрокинуться даже на некрутом подъеме или спуске).
Читать еще:  Как сделать обратный молоток: 5 вариантов для разных задач

Каждое изменение, затрагивающее ходовую часть, обязательно отражается на схеме. Необходимость укоротить мост возникает обычно тогда, когда меняются параметры рамы. Это решение позволяет существенно повысить потребительские характеристики транспортного средства. Что немаловажно, дополнительно экономится энергия. Отмечают также, что укорочение стандартного моста позволяет улучшить проходимость, и чем короче мост, тем меньше становится радиус, необходимый для разворота.

По похожей схеме можно сделать мост, даже ведущий, на любой мини-трактор. Но если использовать балку, то можно отказаться от установки редуктора. В итоге конструкция упростится и удешевится. Ведь жигулевская балка уже по умолчанию содержит необходимый редукторный узел. Поперечные балки для миниатюрных тракторов изготавливаются с применением стальных уголков либо отрезков квадратных труб. При создании ведущего моста надо помнить, что именно им связывается мотор и спарка колес, а также передается на них вырабатываемое двигателем усилие. Чтобы эта связка работала нормально, предусматривается промежуточный карданный блок. От качества изготовления ведущего моста зависят:

  • прохождение поворотов;
  • стабилизация колес;
  • получение каркасом мини-трактора, создаваемого ведущими колесами толкающего усилия.

Эта конструкция состоит из целого ряда частей. И крепление деталей болтами, и крепкая поперечная балка — лишь немногие из них. Также используются втулки основных и поворотных осей, колесные полуоси, подшипники шарикового и роликового типа. Уголки и куски труб послужат основой для балки. А чтобы изготовить втулки, подойдет любая деталь из конструкционных сталей.

Опорно-поворотные втулки, однако, делают уже из профилированных труб. Отрезки такого профиля дорабатывают с расчетом на установку подшипников. Для герметичного закрытия пригодятся крышки из стали СТ3. Сегмент, где размещены роликовые подшипники и обойма, приваривают к центру поперечной балки. Специальные болты позволят закрепить мост на втулки той же балки. Очень важно, чтобы болты были помощнее, иначе они не удержат конструкцию — потому люфт надо рассчитать тщательно заранее.

Задний мост и тормозная система | Автор топика: Hadrianus

Укорачивание заднего моста и полуоси.

Evgeny (Soroush) Мост укорачивали с обеих сторон на одинаковую длину или правую сторону больше, расскажите если не секрет и на сколько с каждой стороны, заранее спасибо!

Квадроцикл (Fouad) Так укоротил полуося. Правая сторона росно 20 см, а левая 10 см, в итоге база уменшилась на 30 см. На 1 и 2 рисунке финальный этап работы. На 3 зеленым сцетом показано как токарь сделал — в левой части полуоси было просвердленно отверстие а в правой части было проточено под палец — размеры подогнаны под запресовку. На 4 рисунке красым показапо пазы для сварки деталей сваривалось в три этапа и только на полуавтомате. Центровка была проведена объязательно.

Andrey (Rosia) Вот так получился чулок, тоже укороченный. Разрезал, отрезал размер а потом понял что лохонулся, нужно было отрезать за швом чуть ближе к краю чулка, так как после шва идет внутреняя направляйка. Но правда сварил и так держать будет но пришлось попотеть выставляя, а так все норм. Редуктор уже перевернут. Заднюю крышку не переваривал — нагрел отстучал поставил редуктор и гуд, Пробка тоже не мешает.

Yury (Houshmand) Подскажите пожалуйста, задний мост от чего лучше поставить.

Vladimir (Dieter) Юрий, от форд скорпио, либо тайота калдина, и делай независимую подвеску на А образных рычагах

Yury (Houshmand) Vladimir, спасибо

Serega (Cadmos) Vladimir, Зачем при установке моста, его переворачивают сливной пробкой к верху?

Vladimir (Dieter) Серега, это нужно для того чтобы у тебя 2 редуктора крутились в одинаковую сторону на одинаковых передаточных числах

Vladimir (Dieter) Серега, если ты конечно квадрик делаешь 4х4

Serega (Cadmos) Vladimir, спасибо за помощь

Tags: Как укоротить задний мост ВАЗ 2101 для квадроцикла

самодельный минитрактор укороченный мост ВАЗ 2101.

Какое количество зубьев заднего редуктора на Ваз 2106 и Ваз 2107 | Автор топика: Вера

Анатолий
Какой редуктор лучше на классику ваз 2107 2105 2106 2103 2101

on 04 Ноября 2017.

редуктор заднего моста ваз классика 2101 2107 2106 2105 2104 2103В настоящее время ОАО «АвтоВАЗ» изготавливает для серийных автомобилей и поставляет для розничной продажи редукторы ведущих мостов следующих моделей:
ВАЗ 2101 Раиса,
ВАЗ 2103 Галина,
ВАЗ 2106 Валентина.
Передаточное число редуктора — результат деления числа зубьев колеса на число зубьев шестерни. Вам пересчитывать зубья совершенно не нужно. На ведомой шестерне можно прочесть всю необходимую информацию.
Например, маркировку «ВАЗ 2106 1143 4537» следует истолковывать следующим образом:
«ВАЗ 2106» — модель редуктора;
«1143» — 11 зубьев на шестерне, 43 зуба на колесе;
«4537» — номер комплекта шестерен главной передачи.
Следовательно, передаточное число данного редуктора получается такое: 4311=3.9.
Как видим, производитель редукторов ввел в их маркировку наименование модели автомобиля «ВАЗ 21**». Данный факт часто вводит потребителя в заблуждение. Так, например, владельцы ВАЗ 04, 05 и 07 моделей по неосведомленности ищут редуктор от «четверки» , «пятерки» или «семерки» , а владельцы автомобилей ВАЗ 21063 Ксения «благополучно» устанавливают себе «шестой» редуктор с передаточным числом 3.9. А после удивляются, почему автомобиль «отупел» : резко снизилась динамика разгона, и несмотря на то, что установлен скоростной редуктор, его не удается разогнать до скорости более 120 км/час.
Между тем, маркировка «ВАЗ 21**» вовсе не означает, что именно этот редуктор предназначен для данного автомобиля, например: редуктор 2101 — для автомобиля ВАЗ 2101, а редуктор 2103 — для автомобиля ВАЗ 2103 и т. д. Габаритные и присоединительные размеры всех моделей редукторов — одинаковые. Иными словами, все редукторы автомобилей ВАЗ конструктивно взаимозаменяемы. Но необходимо учитывать ряд существенных ограничений, связанных с конкретной моделью редуктора и автомобиля. Рассмотрим подробнее эти ограничения.

Мария 2107 не существует

Георгий А Вам какую шестерню, планетарку или хвостовик нужен. Зайди в яндекс и посмотри редуктор заднего моста или дефференциал

При изготовлении мини трактора на основе ВАЗ мастера сталкиваются с тем, что нужно укорачивать заднюю балку. Но вот как это сделать правильно мало кто знает. Сейчас мы поможем разобраться в этой проблеме и дадим несколько советов, как укоротить мост от ВАЗ.

Создавая самодельный минитрактор, мы сталкиваемся с тем, что необходимо обрезать задний мост ВАЗ для того чтобы изменить ширину колеи. Поскольку чаще всего редуктор находится по центру, то приходится балку укорачивать с обеих сторон. Но прежде чем преступать к такой работе, стоит обязательно иметь чертеж и схему будущей конструкции. В ней мы указываем все размеры каждой детали, все замеры. Пользуясь этой схемой, вы сможете легко и качественно сделать нужный механизм.

  1. В первую очередь необходимо отрезать чашку для пружины и вынимаем концевой фланец.
  2. С помощью болгарки отрезаем часть вынутой полуоси. В конце делаем заческу, где сделаем проточку под «папу».
  3. Теперь надо просверлить отверстие внутри чашки.
  4. Делаем стык полуосей и привариваем их согласно меткам в чертеже.
  5. Загоняем в мост готовую сваренную полуось.
  6. Свариваем все с обеих сторон.

Помимо проблемы этой распространенной проблемы, многие также сталкиваются и с такой задачей, как рассчитать передний мост и как сделать ведущий передний мост на минитрактор.

Чтобы сделать переднюю балку своими руками можно воспользоваться схемой, которая станет отменным помощником для создания этой конструкции. За пример можете взять чертеж представленный ниже

Как сделать балку на минитрактор?

Чтобы сделать переднюю балку минитрактора своими руками нужно взять толстостенные буровые трубы толщиной в 8 мм. Делаем поворотный механизм боковых стоек с помощью подшипниковых узлов ступицы ВАЗа. Вертикальную поворотную стойку оси, которая выходит через подшипники, закрепляем гайкой ступицы. Конструкция поворотной части оси, той, что находится внизу, состоит из металлической вертикальной трубы, которая зафиксирована на сварке длинными поворотными пальцами. Далее устанавливается поперечная рулевая тяга, ее можно взять от ГАЗ-53. Также на вертикальных поворотных трубах крепим рулевые рычаги. Привариваем косынки, они сделают оборудование более мощным. Устанавливаем крылья колес на вертикальные стойки. В перекладину рамы нужно приварить кулак, который закрепляется гайками.

Задний мост для минитрактора своими руками

Для работы понадобится уже укороченный мост. Его часть от которой отрезан кусок соединяется сваркой. Предварительно нужно будет сделать фаску в месте сварочного стыка. Проваривать нужно не единожды, а до тех пор, пока не получится качественный шов. После место сварки нужно разогреть до вишневого цвета и остужается. Такая процедура поможет снять внутреннее напряжение в месте сварки. Мост закрепляем к раме через штатные места с помощью V-образной конструкции.

Как укоротить мост УАЗ для трактора?


Мастер-класс на тему, как укоротить задний мост ВАЗ, может пригодиться для изготовления (и изобретения) всякого рода самоделок, с измененной шириной колеи и колесной базой: мини-тракторов, квадроциклов, авто для картинга. Умельцы, занятые подобными переделками, конечно же, и без того все знают. Но вот, если человек не слишком искушенный в конструкторском деле, возьмется изготовить что-либо подобное, то информация может очень даже быть полезной.
Как укоротить задний мост ВАЗ, будем рассматривать на примере конструкции квадроцикла, в котором используют обычно много деталей от вазовской классики, в том числе и задний мост. Но для этих целей его предварительно обрезают, уменьшая тем самым ширину колесной базы.

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.
Также о месте проведения работ:
желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

Изготовление мостов для минитрактора — своими руками, обрезка | Тракторы сельскохозяйственные

При выращивании скота потребуется много корма, в том числе сена и разнообразных трав. Однако, чтобы самостоятельно их скосить и убрать необходимы разнообразные приспособления, которые стоят достаточно дорого.

Но выйти из этого положения все же можно. А именно, изготовить их своими руками. А сделать можно из подручных материалов, которые раннее могли бы вам показаться обычным мусором.

Балка (мост) для минитрактора — своими руками, чертеж, видео

Балка или мост для минитрактора служат основой, к которой крепятся системы и элементы машины. Передняя балка на мототрактор служит опорой для различных узлов, а также к ней крепятся колеса. Зачастую мастера сталкиваются с балкой во время переоборудования мотоблока, когда приходится делать своими руками переднюю балку минитрактора.

Задний мост минитрактора — это та же система, на которую прикрепляются колеса и некоторые элементы общей системы. Во время конструирования минитрактора, многие берут передний и задний мосты у старых автомобилей. В итоге конструкция получается прочной и надежной. Если у вас есть необходимые инструменты и материалы, а также знания по теме устройства техники, тогда вы можете сделать эти детали и самостоятельно из того, что есть в вашем гараже.

Как сделать мост для минитрактора?

Минитрактор — это техника, которая помогает человеку в процессе обработки земли, перевозки грузов, посадки растений, ухода за ними, и многое другое. Заводская техника сегодня стоит достаточно дорого, не каждый готов или имеет возможность тратить такие средства. Но в селах часто можно встретить старые автомобили, которые уже вышли из строя, но все еще есть надежда подарить им вторую жизнь. Именно из них мастера берут разные детали, чтобы сконструировать минитрактор-самоделку.

Создание минитрактора включает конструирование ходовой части. В первую очередь необходимо установить мосты. Задний мост для минитрактора своими руками лучше делать таким же, как и передний. Это избавит вас от подбора придаточного числа, что сделать без должного опыта и знаний невозможно.

Ходовую часть можно взять из Жигулей, но при этом необходимо будет ее укоротить. Вам не придется дополнительно искать редуктор, который уже имеется на заднем мосту. Как сделать балку на минитрактор? Поперечную балку можно сделать из трубы с квадратным сечением, или же из металлических уголков.

Ведущий передний мост отличается от неведущего тем, что он передает крутящий момент от кардонной передачи на колеса. С его помощью осуществляется поворот машины, стабилизация управляемых колес, передаются толкающие усилия от ведущих колес к остову трактора. Как сделать ведущий передний мост на минитрактор? Вам понадобится:

  1. Балка;
  2. передача. Состоит из конических шестерен. Служит для увеличения крутящего момента и передачи его к дифференциалу;
  3. Дифференциал. Служит для передачи мощности;
  4. Колесные редукторы. Необходимы для увеличения крутящего момента, который передается от главной передачи к колесам. Также они нужны для осуществления поворота.

Все эти элементы можно взять из старых машин или другой техники. Если вы не знаете, как рассчитать передний мост, то эту формулу с подробным описанием и разъяснением вы можете посмотреть в видео.

Как укоротить мост от ВАЗ?

Порой чтобы сконструировать самодельный минитрактор, необходимо укоротить зданий мост. Рассмотрим этот процесс на примере заднего моста от ВАЗа. Укороченный мост необходим для того, чтобы уменьшить ширину колесной базы, тем самым сделав машину более компактной и маневренной.

Сам процесс обрезания

Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.

Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.

Следующий шаг:

полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.

Предупреждение:

чтобы работа была произведена качественно, необходимо чаще вспоминать пословицу про «семь раз отмерь». Так вот, замеры требуется производить точно, согласно общим чертежам квадроцикла. Потому что, неравное укорачивание детали приведет к дальнейшим перекосам всей конструкции. Нет, ну ваша самоделка, безусловно, поедет, только не быстро и не так далеко, как хотелось бы.

Укорачивание детали

Эту работу начинают, отрезая чашку пружины. Извлекают концевой фланец. Как только он освобожден, нужно отмерить полуось на величину, указанную в чертеже. Требуемую часть отпиливают при помощи УШМ. Ее надо пока оставить в покое — и приступить к следующему шагу. Отрезок снабжают насечкой, по которой затем готовят проточку. Во внутренней части чашки делают проход. Далее стыкуют полуоси между собой. Приваривать их надо строго по нанесенной разметке. Как только сварка завершена, полуось заводят в мост и приваривают к нему, эту процедуру повторяют и с другой полуосью.

Еще раз акцентируем внимание, что очень важна тщательность замеров. Некоторые домашние мастера игнорируют ее. В результате элементы укорачиваются неравномерно. После установки на мини-трактор подобных мостов он оказывается плохо сбалансирован, теряет устойчивость. Кулаки поворотные и тормозной комплекс можно спокойно снять с того же автомобиля ВАЗ. Задние мосты мини-тракторов нужно оберегать от ударов.

Защитный элемент чаще всего — уголок из стали (суппорт). Его выкладывают вдоль швов, образующихся при сварке. Судя по опыту эксплуатации, в первые 5-7 дней после сборки изделия нежелательно покорять сильное бездорожье и проводить другие рискованные эксперименты. Только после обкатки можно смело использовать мини-трактор как угодно.

Большое значение имеет и правильная эксплуатация мини-трактора после его сборки. Мосты могут быстро выходить из строя, если замена масла производится нерегулярно. Желательно употреблять именно тот вид смазки, который рекомендован производителем редуктора. Сделав своими руками или укоротив мост, можно использовать его не только в самостоятельном собранном миниатюрном тракторе. Такая деталь пригодится и в качестве замены деформированных частей на серийных аппаратах.

Читать еще:  Продающее объявление на авито; техники быстрых продаж

Дальнейшие работы

Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.

Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.

Особое дело – колеса

. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.

Метки: укорачиваем мост ваз для трактора переломки, делаем трактор переломку.

Комментарии 33

Хвостовик от классики на редукторе сальник какой поставил там же диаметр по меньше от коробки хвостовика тоже так хочу сделать ни как не могу разобратся сальником

Это фото укорачивание моста на старом тракторе, он уже продан.Тогда кстати я даже не задумывался об этом что сальник больше, при езде масло не вытекало почему то, может из-за того что обороты маленькие очень, так сильно не разбрызгивало его.

тогда попробую тоже так же поставить может не будет я думаю на флянец одеть трубку под диаметром сальника на герметик поставить будет держатся нет

Пробуйте, ничего страшного не вижу в этом.Только если чтобы мусор и пыль туда не залетало.Если уже не получится, тогда подумаете об сальнике.А что у вас не получается с родными хвостовика.Сейчас я делаю погрузчик и буду ставить передний короткий нивовский кардан от моста к мосту или у вас не полноприводный?

полноприводный будет так проще от коробки хвостовиком кардан соединить из за этого только так хочу сделать

привет на каробку какой диаметр шкив надо ставить есть 15см пойдет такой

Трактору скорость не нужна, чем больше тем тяговитее будет.В основном ставят от мотоблока нева 2-х ручейковый, примерно в диаметре 30см.

спасибо ясно а как на шлицы поставить

На первом тракторе нашел шкив с отверстием, которое плотно садилось на эти шлицы (но сам шкив был без шлицов), но на шкиве был контрирующий болт.Точно уже не помню, но вроде болгаркой проточил на валу под этот болт и все больше другим креплений не было.А так берешь серцевину (одны или сразу с двух сторон) от сцепления и привариваешь к шкиву и все.

Итоги

Можно заключить из всего вышеизложенного, что проблема, как укоротить задний мост ВАЗ, собственно, не является такой уж и сложной. Здесь главное – хорошо подготовится к работам, иметь подходящие инструменты (в частности, болгарку и сварку) и уметь ими пользоваться. Еще нужно иметь заранее заготовленные чертежи будущей конструкции. Ну, и конечно же, хорошенько все вымерять, чтобы не пришлось подгонять при помощи механических воздействий и нескольких нецензурных слов.

четко представлять себе, что вы хотите соорудить из приобретенных на разборках запчастей – квадроцикл, карт или мини-трактор для фермерских работ. И тогда работы по обрезке заднего моста можно легко выполнить, как определенный этап в конструировании задуманной самоделки.

Задний мост и тормозная система | Автор топика: Hadrianus

Укорачивание заднего моста и полуоси.
Evgeny (Soroush) Мост укорачивали с обеих сторон на одинаковую длину или правую сторону больше, расскажите если не секрет и на сколько с каждой стороны, заранее спасибо!

Квадроцикл (Fouad) Так укоротил полуося. Правая сторона росно 20 см, а левая 10 см, в итоге база уменшилась на 30 см. На 1 и 2 рисунке финальный этап работы. На 3 зеленым сцетом показано как токарь сделал – в левой части полуоси было просвердленно отверстие а в правой части было проточено под палец – размеры подогнаны под запресовку. На 4 рисунке красым показапо пазы для сварки деталей сваривалось в три этапа и только на полуавтомате. Центровка была проведена объязательно.

Andrey (Rosia) Вот так получился чулок, тоже укороченный. Разрезал, отрезал размер а потом понял что лохонулся, нужно было отрезать за швом чуть ближе к краю чулка, так как после шва идет внутреняя направляйка. Но правда сварил и так держать будет но пришлось попотеть выставляя, а так все норм. Редуктор уже перевернут. Заднюю крышку не переваривал – нагрел отстучал поставил редуктор и гуд, Пробка тоже не мешает.

Yury (Houshmand) Подскажите пожалуйста, задний мост от чего лучше поставить.

Vladimir (Dieter) Юрий, от форд скорпио, либо тайота калдина, и делай независимую подвеску на А образных рычагах

Yury (Houshmand) Vladimir, спасибо

Serega (Cadmos) Vladimir, Зачем при установке моста, его переворачивают сливной пробкой к верху?

Vladimir (Dieter) Серега, это нужно для того чтобы у тебя 2 редуктора крутились в одинаковую сторону на одинаковых передаточных числах

Vladimir (Dieter) Серега, если ты конечно квадрик делаешь 4х4

Serega (Cadmos) Vladimir, спасибо за помощь

Tags: Как укоротить задний мост ВАЗ 2101 для квадроцикла

Томский Клуб Автомобилистов

Информационно — познавательный портал для автомобилистов

Медицинские халаты медицинская medicalserviceplus.ru.

Укороченный мост (от ВАЗа)

Зачастую, при сборке мини-трактора или чего то подобного требуется укоротить мост от какого либо автомобиля, что бы уменьшить размер колеи и общую габаритную ширину соответственно. В данной статье речь пойдет об укорачивании моста от Нивы (ВАЗ-21213). Но в целом принцип везде одинаковый.

За неимением возможности произвести токарные работы, пришлось повозиться вручную и нарезать шлицы болгаркой, т.к. варить полуось в стык уж очень не хотелось, ибо велик риск того, что она потом сломается…

Укорачиваем «чулок» заднего моста

«Разделываем» заводской шов на краю «чулка» возле фланца. Для этого прорезаем болгаркой на глубину

Если всё ровно и аккуратно прорезать, то при помощи большого молотка (или маленькой кувалды) выбиваем фланец. Это позволит позже установить его без особых проблем с центровкой.

Далее размечаем место реза с учетом нужного нам расстояния. Оборачиваем балку малярной лентой, что бы было легче сделать ровный рез «болгаркой».
В данном случае я укорачивал мост на 28см. Причем укорачивал только одну сторону!

После резки и зачистки примеряем фланец на новое место. Просто вставляем его в балку и его нужно лишь слегка оцентровать. Для этого я воткнул полуось, продев через отверстия в «чулке». Так же можно было бы использовать трубу подходящего диаметра…

«Прихватываем» сваркой с четырех сторон…

Даем время хорошо остыть. Снова проверяем центровку. После чего «прихватываем» еще лучше, увеличивая количество и размер точек сварки. Но не перегреваем деталь! И опять ждем пока остынет. Ни в коем случае не охлаждаем водой, просто ждём…
После этого обвариваем сплошным швом по кругу.

Укорачиваем полуось

Зажимаем полуось в тиски. Размечаем расстояние от края на которое ее нужно укоротить. В моем случае это 28см.

*На фото синей линией обозначено место реза

Подгоняем диаметр полуоси по диаметр шлицов и перевернув отрезанный кусок «прихватываем» его сваркой.

Тут важна точной и центровка. Пришлось повозиться при обточке полуоси. Использовал два подшипника для ровного вращения полуоси и фиксировал болгарку хитроумным приспособлением, что бы обточить более-менее ровно по кругу…
Затем тонким отрезным кругом (1-1,2 мм.) делаем прорези болгаркой вдоль шлицов…

Затем немного расширяем их. Я для этого поменял отрезной круг на 2,5 мм. И в итоге получаем такую картину:

Для проверки и калибровки я использовал старый ШРУС от ВАЗ-2108. В нём такие же шлицы, как и на полуоси. Добившись нормального, но плотного входа, стал примерять полуось уже к редуктору самого моста…

Укороченная полуось получилась почти в два раза короче.

А вот уже всё в сборе:

На этом работа завершена. Мост укорочен!
В моем случае нет необходимости центрального расположения редуктора, поэтому я укорачивал только одну сторону, что бы не делать работу два раза.

Укорачиваем задний мост ВАЗ для минитрактора

При самостоятельном изготовлении или модернизации мини-тракторов нужно учитывать особенности работы агрегата. Процесс конструирования ходовой части всегда начинается с установки моста. Мастера предпочитают не заниматься сборкой детали, а использовать балку от старых Жигулей. Но для уменьшения радиуса поворота мост необходимо укорачивать. Профессиональный подход позволяет выполнить обрезку детали без особых трудностей.

  1. Подготовка к работе
  2. Особенности выполнения процедуры
  3. С чего начать
  4. Процесс укорачивания моста ВАЗ для мини-трактора
  5. Дальнейшие работы
  6. Как уладить юридические вопросы
  7. Видео

Подготовка к работе

Укорачивание громоздкой детали производят в несколько этапов. В первую очередь мастеру нужно хорошо подготовиться к проведению процедуры.

Для обрезки балки понадобится:

  • мост с автомобиля ВАЗ (деталь покупают на разборке или приобретают старые Жигули);
  • кейс с инструментами: болгарка, сварка, набор ключей, отвертки;
  • хорошие приборы для точного измерения длины детали;
  • тиски и подставки для закрепления моста (обеспечивают безопасность и комфорт во время обрезки).

Работы проводят в сухом гараже с хорошим освещением и возможностью подключения сварочного аппарата. Зимой процедуру обрезки осуществляют в отапливаемом боксе.

Особенности выполнения процедуры

Мост для мини-трактора изготавливают из тормозных колодок и ступицы. Для уменьшения габаритов агрегата и повышения маневренности деталь укорачивают, уменьшая ширину колесной базы. Но так как редуктор расположен в центральной части, мост необходимо обрезать по отдельности с каждой стороны.

Но прежде, чем приступать к работе, нужно составить чертеж конструкции. Схема позволяет определить точные замеры каждой детали, устанавливает порядок их закрепления и расположения.

Каждое изменение в ходовой части обязательно вносят в чертеж.

Обрезка моста от ВАЗ не только повышает проходимость мини-трактора, но и уменьшает поворотный радиус. От качества изготовленного механизма зависит стабилизация колес агрегата и согласованность работы механизма с подвеской, колонкой руля и тормозным аппаратом.

Некоторые мастера игнорируют необходимость проведения замеров. В результате установки неравномерно обрезанных мостов мини-трактор теряет устойчивость.

С чего начать

Конструирование ходовой части начинаем с установки мостов. Сначала собирается ведомый, затем ведущий. Задняя балка устанавливается по тому же принципу, что и передняя.

Преимущество способа в том, что для изготовления мини-трактора не требуется подбирать передаточное число. С таким процессом изготовления сельскохозяйственного агрегата справится даже фермер без особого опыта.

При создании ведущего моста, для обеспечения нормальной работы связки мотор-колеса, используют промежуточный карданный блок.

Для защиты заднего моста от ударов используют суппорт. Это специальный стальной уголок, который нужно уложить вдоль сварочных швов.

Поворотные кулаки и тормозной комплекс можно снять с тех же Жигулей.

Процесс укорачивания моста ВАЗ для мини-трактора

Обрезку моста осуществляют строго с учетом чертежа, тщательно измеряя детали.

Порядок укорачивания балки:

  1. Процедуру начинают с отрезания чашки, которая используется для монтажа пружины.
  2. Далее аккуратно извлекают концевой фланец.
  3. Затем необходимо замерять демонтированную ось и проверить на соответствие чертежу. Нужную часть отмечают и отрезают болгаркой.
  4. На полученном отрезке нужно при помощи насечки отметить место для проточки.
  5. Внутри чашки для пружины необходимо просверлить отверстие.
  6. Далее полуоси аккуратно состыковывают одна в одну, а затем сваривают строго по разметке.
  7. Готовую цельную полуось нужно установить в мост.
  8. Выполняют сварку обеих сторон, предварительно подбирая фаску под шов.
  9. Для повышения прочности швы нужно накалить и остудить несколько раз.
  10. Завершают процедуру прикреплением моста к раме.

Необходимо проводить тщательные замеры каждой детали. Ошибка в измерениях и неравная обрезка приведут к нарушению баланса конструкции и неустойчивости мини-трактора.

Дальнейшие работы

Следующий этап конструирования мини-трактора включает модернизацию рамы. В первую очередь передвигают на указанное расстояние стойки. Затем в конструкцию агрегата устанавливают мост и тестируют его параметры.

Первые 5-7 дней необходимо ограничиться ездой по ровному дорожному покрытию, чтобы притереть детали ходовой части друг к другу. После обкатки агрегат можно использовать и в условиях бездорожья.

Для предотвращения повышенного трения деталей конструкции необходимо регулярно менять масло. Лучше всего использовать ту марку, которую рекомендует производитель редуктора.

Как уладить юридические вопросы

Владельцу сконструированного мини-трактора необходимо изучить ряд юридических нюансов:

  • автомобиль ВАЗ, мост которого используется для создания техники, при покупке должен быть переоформлен на фермера;
  • при проведении процедуры переоформления нужно в обязательном порядке сообщить сотрудникам территориального подразделения ГИБДД о планах переделки авто;
  • после завершения процесса сборки необходимо поставить мини-трактор на учет и получить номерные знаки.

Несоблюдение требований чревато выплатой большого денежного штрафа. Повторное нарушение приводит к конфискации мини-трактора.

Если же сельскохозяйственный агрегат планируют использовать только в определенной местности, то постановка на учет осуществляется в упрощенном порядке.

Видео

Самостоятельно сконструированный мини-трактор ничем не уступает заводским агрегатам, а иногда даже превосходит их по функционалу.

Самодельные квадроциклы – варианты из «ВАЗа», «Урала» и мотоблока, стоит ли строить

Снегоходы для глубокого снега – особенности, какой лучше выбрать

Двухтактные снегоходы – особенности, плюсы и минусы

Самодельные квадроциклы, как правило, строят на основе комплектующих советской и российской техники – они недорогие, а в случае поломки легко найти замену. В статье мы расскажем о четырех интересных экземплярах, созданных народными умельцами.

Самодельный квадроцикл 4х4 «Бродяга» с двигателем от «Оки»

Автор самоделки – Александр Кустов.

Мотор и КПП взяты от автомобиля ВАЗ-11113. Задний дифференциал заварен. Рама сделана из 32-миллиметровой водопроводной трубы. Рычаги передней подвески также самодельные – из трубы диаметром 27 мм. Амортизаторы – передние от «классики», пружины – передние от «Оки». Редукторы также от классики, переделанные под внутренние шрусы от «девятки». Также от 2109 взяты ступицы.

15-дюймовые колеса установлены через проставки – для расширения колеи. Передний мост отключаемый, раздаточная коробка самодельная. Радиатор находится под пластиком перед щитком приборов.

Тормоза на квадроцикле дисковые. Идеи реализации рулевого управления позаимствованы с багги и адаптированы под конструкцию квадроцикла. Сход-развал регулируется.

Сиденье двухместное, для пассажира предусмотрены спинка и подножки. Корпус автор выклеил из стеклопластика.

Самодельный квадроцикл из «Урала» (ИМЗ 67-36)

Автор самоделки – Сергей Плетнев.

Двигатель, КПП и сцепление оставлены от «Урала». Для поддержания нормальной температуры мотора предусмотрено принудительные воздушное охлаждение от вентилятора «печки» ВАЗ-2108.

Рама «Урала» переделана под конструкцию квадроцикла – сзади изменения незначительные, а спереди для крепления подвески приварен дополнительный подрамник из стальных тонкостенных труб диаметром 30 мм. Задний мост – от ВАЗ-2101, но укороченный – чтобы сузить колею и сделать квадроцикл боле маневренным. Карданный вал самодельный из полуосей и ШРУСа «Оки» – родной «ураловский» не подходит к главной передаче ведущего моста, а «жигулевский» не совместим с трансмиссией мотоцикла.

Передняя подвеска на двойных поперечных А-образных рычагах изготовлена самостоятельно из квадратных труб 25×25 мм с 2-миллиметровой толщиной стенки. Поворотные кулаки взяты от заднеприводного «ВАЗа». Передние амортизаторы – от «копейки»; пружина – от «Урала». Сзади остались «родные» мотоциклетные амортизаторы.

Тормоза использованы от «Жигулей» – но без «ручника» и вакуумного усилителя. Привод от мотоциклетной педали.

Колеса у квадроцикла также «жигулевские». У передних шин дорожный протектор, а у задних – внедорожный.

Руль остался от мотоцикла «Урал», рычаговый. Все остальные элементы рулевого управления (колонка, тяги, кулаки, сошка) – от ВАЗ-2105.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
