Принудительная блокировка дифференциала на ниву своими руками. вот как то так

Лада 4×4 3D БОРТ-186 › Бортжурнал › Блокировки принудительные в НИВУ

Всем привет!
Наконец то пришло время написать о вновь проделанной работе. Внедрение блокировок не таким уж и сложным оказалось, как я думал до этого. Главное это найти нужные компанеты.
И так обовсём по порядку:
Внедрив блокировки в редуктора и установил их на машину.
Далее сделал разводку трубок от компрессора через выключатели в мосты. Выключатели установил механические. Изначально планировалось взять КАМАЗовский «флажок» на каждую блокировку. Но всем известно, что лишним объёмам места нива не обладает. И тут увидел компактный тумблер, работающий нужным образом:

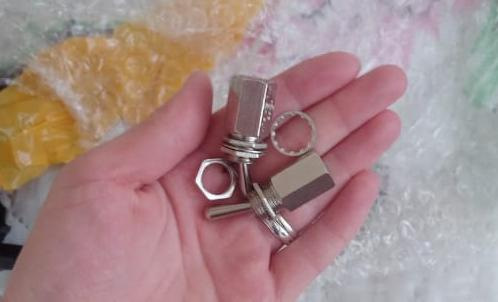

Органы управления всей системой внедрил в штатную панель, для этого из куска пластмассы вырезал повторяющийся контур пепельници, насверлил отверстия и вставил клавиши. А пепельницу демантировал, ни чего пилить не пришлось.

Органы управления с лева на право:
1) кнопка принудительного включая компресора (работающая по принципу «дверной звонок»)
2) вкл/выкл автоматики компрессора
3) блокировка в заднем мосту
4) блокировка в переднем мосту.

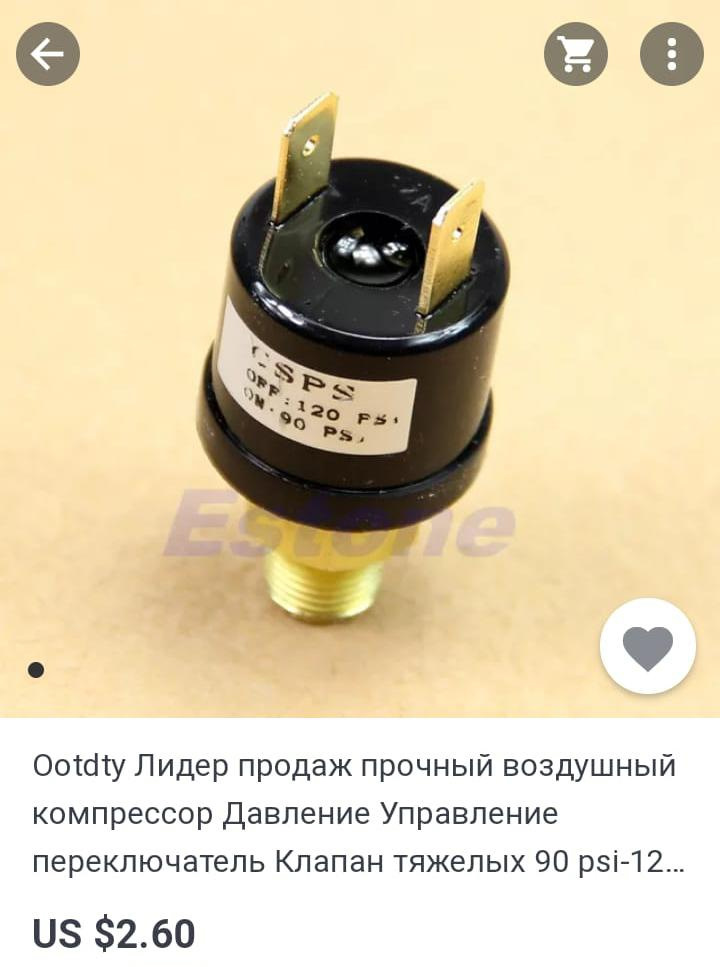

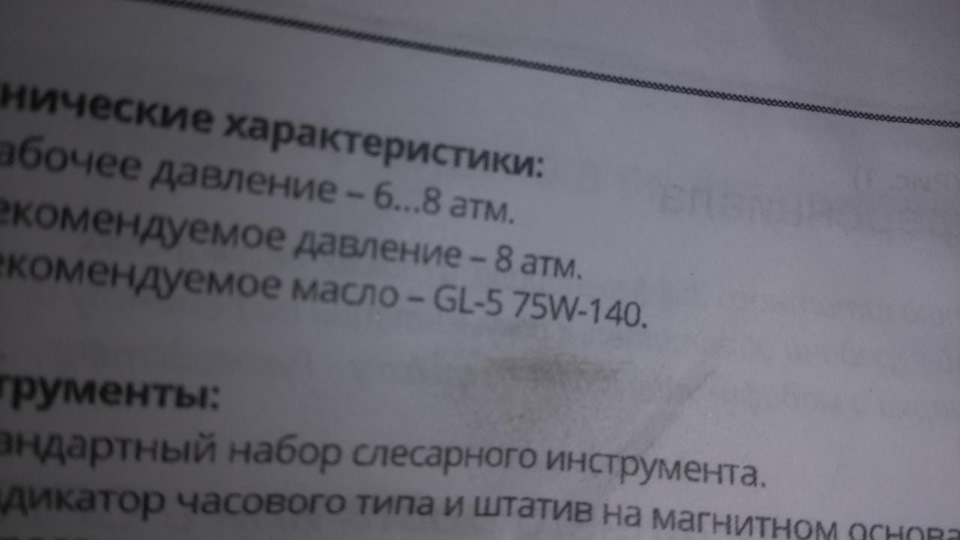

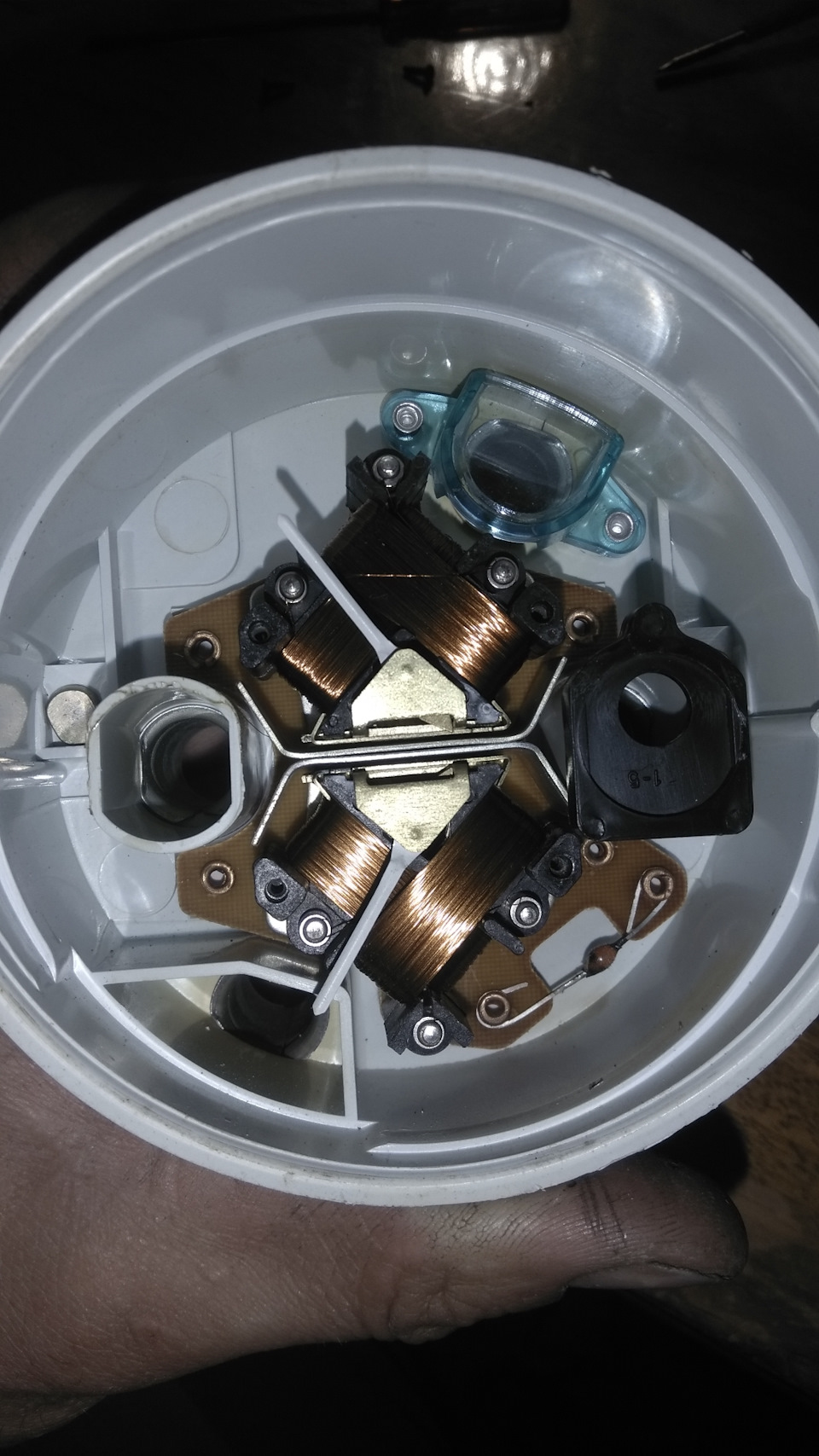

У меня установлен вот этот регулятор давления на 6-8 Атм:

Если в системе меньше 6 Атм то он включается и срабатывает компрессор, а как только компрессор накачиват до 8 Атмосфер, то датчик срабатывает и компрессор перестаёт тарахтеть (вот и вся автоматика).Для сохранности чудо датчика было принято решение зацепить его ч/з реле.
Таким образом имеется такая зона в системе, когда ещё больше 6, но меньше 8 Атм. Для хорошего включения блокировок надо 8 Атм. Для этого и сделал кнопку принудительного включения компрессора. А уже включив блокировки, давление в системе поддерживает автоматика.

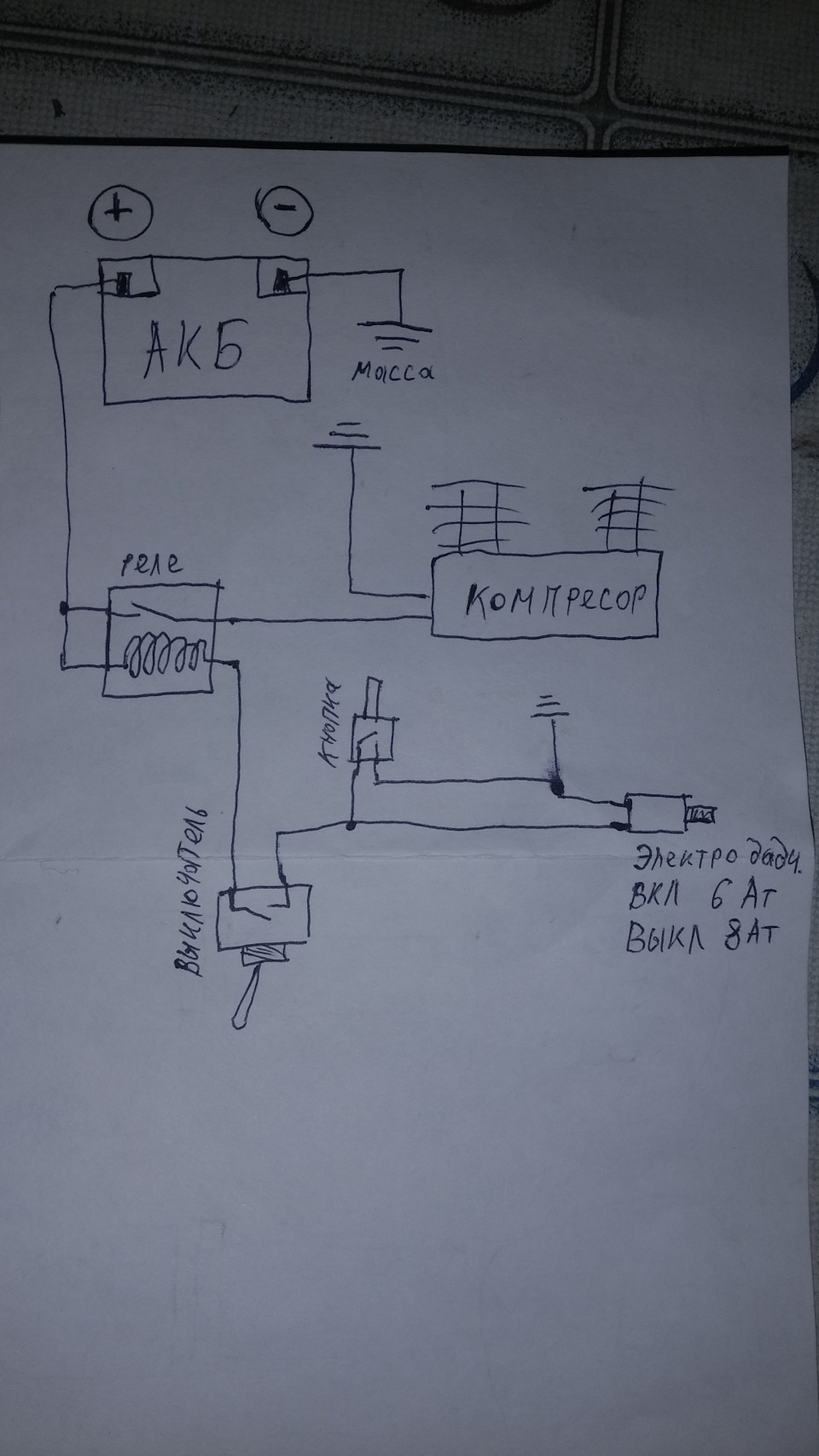

Управление пневмо системой подключил по схеме:

Чтобы отслеживать давление в системе, замарочился с манометром. Можно было пойти простым путём и приколхозить его в любое место, но я и моя машина простых путей не ищем. Поэтому панель приборов прошла масовую доработку!

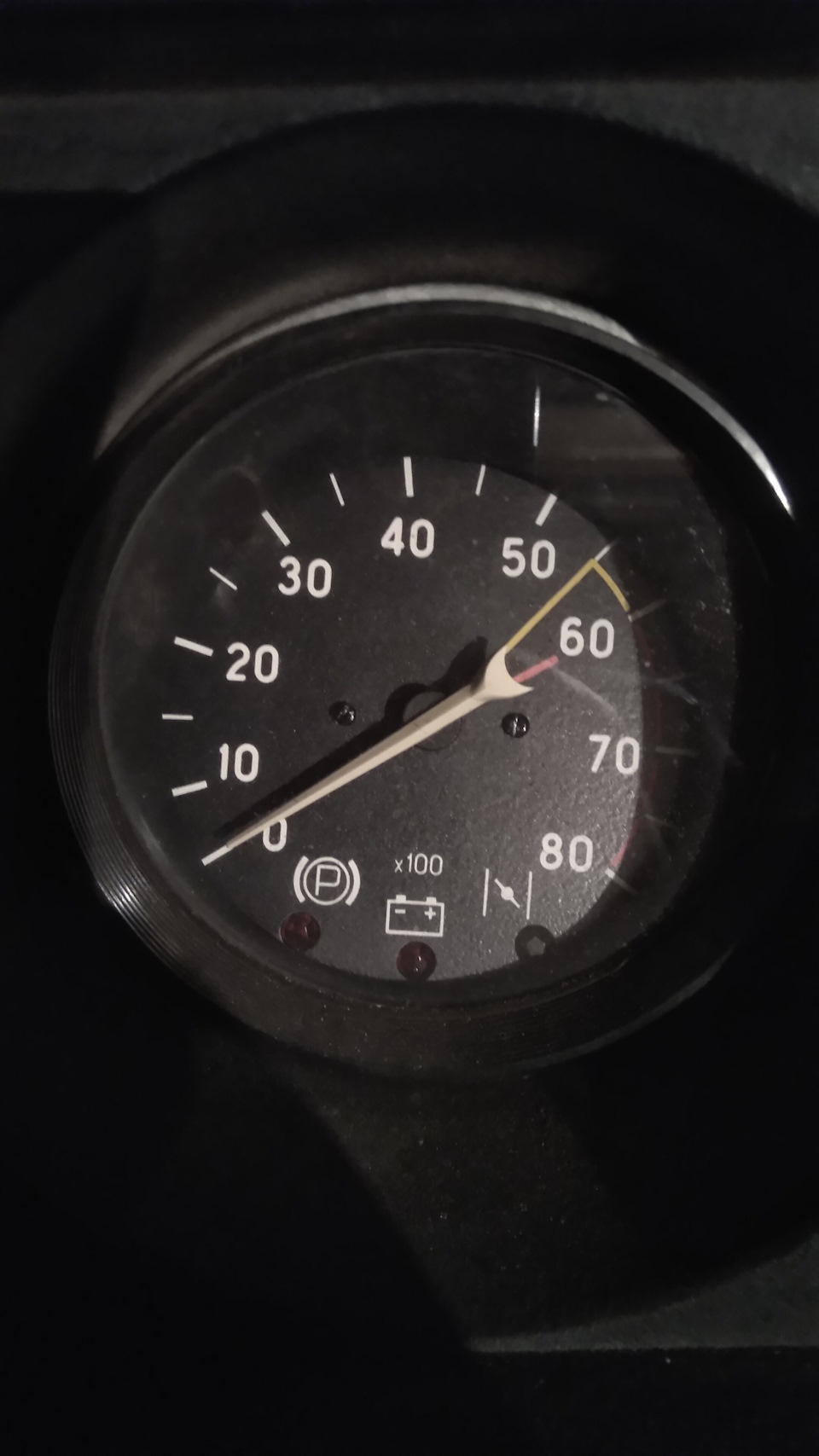

Ради совершенства пожертвовал тахометром и демонтировал его (для чего нужен данный прибор в ниве, в ней же прекрасно слышно как и на каких оборотах работает мотор).

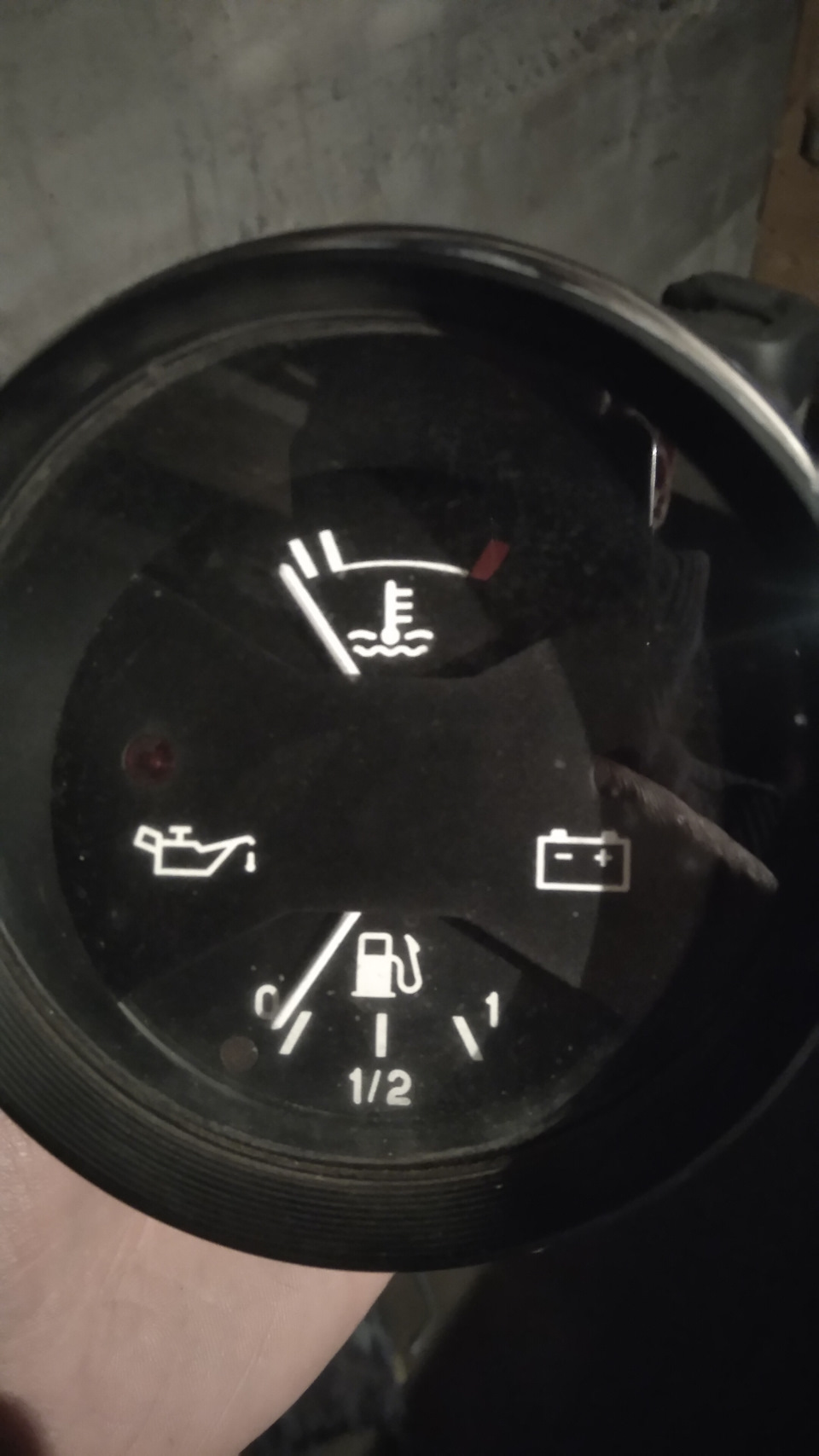

Вместо него внедрил прибор от ВАЗ-2104 с температурой и уровнем топлива:

Оказалось не так то просто их подключить, пришлось дорабатывать сам прибор и очень сильно подумать с подключением электрики. И даже не спрашивайте каким трудом и образом, но всё же удалось всё подключить.
Зато освободилось 2 слота под указатели приборов. И так в место топливного встал вольтметр, а на место температурного манометр — который с небольшим усилием был тоже доработан под вазовскую приборку.

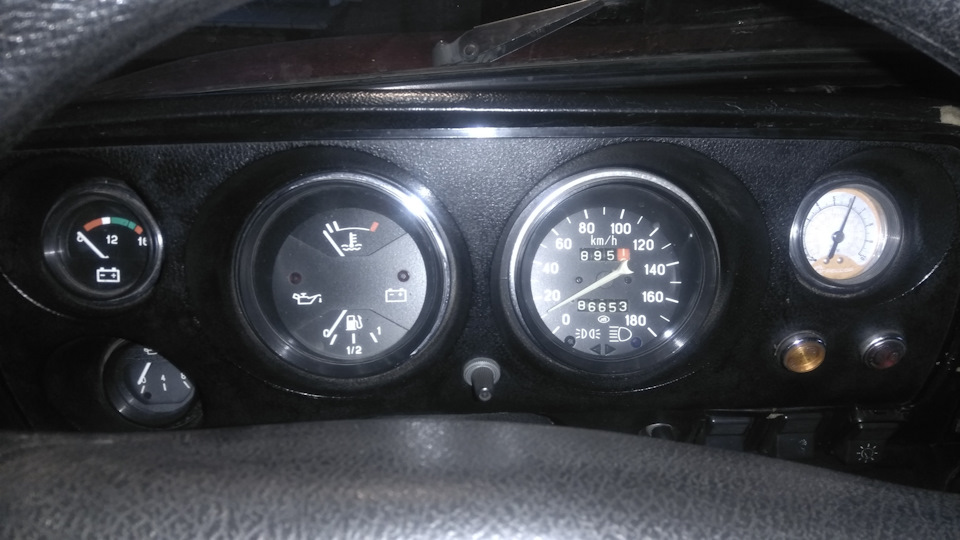

И вот он желаемый результат:

Кстати лампа подсоса тоже нашла новое место — оранжевая лампа, а блокировка раздатки — теперь красная, которая рядом.

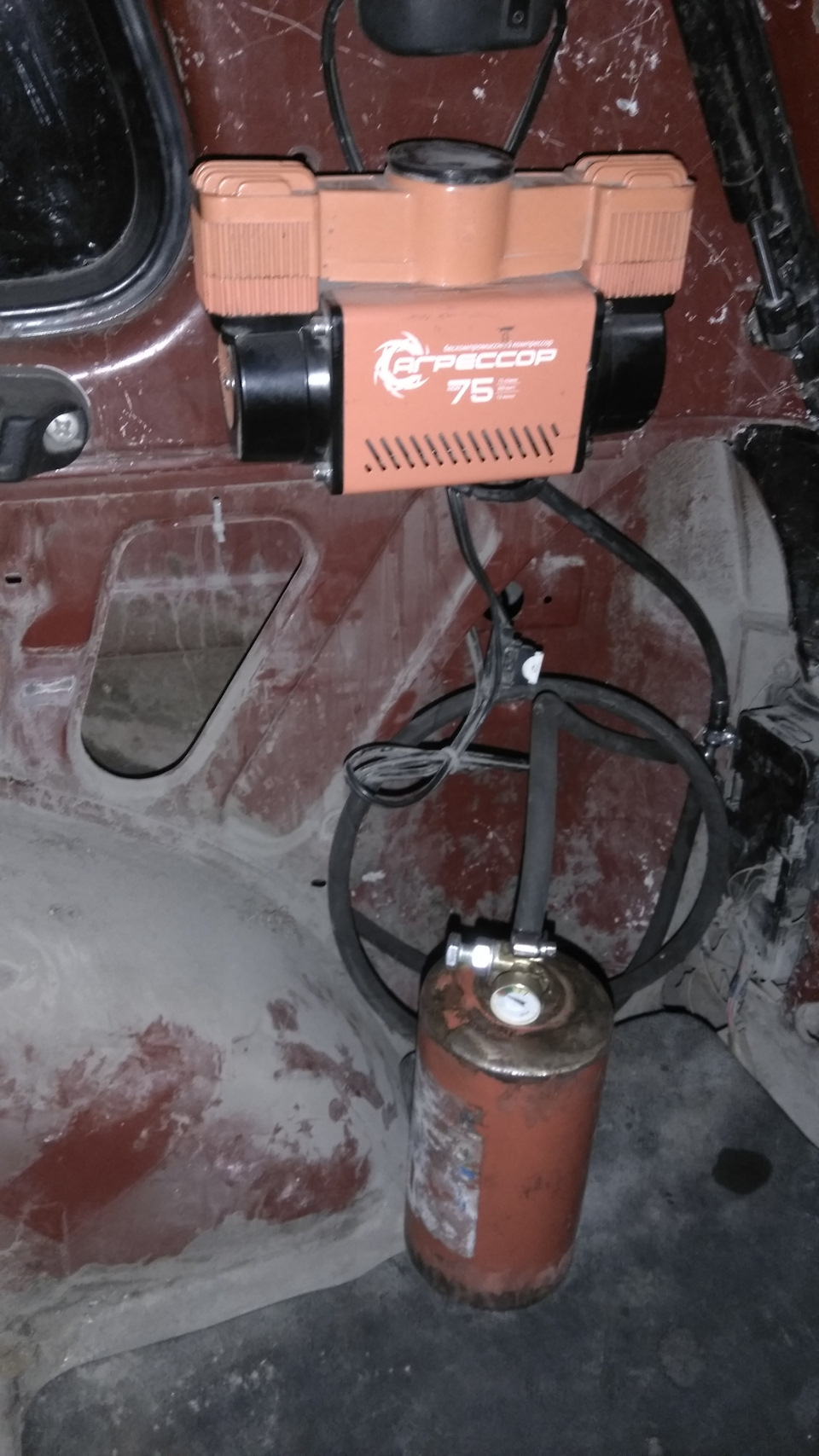

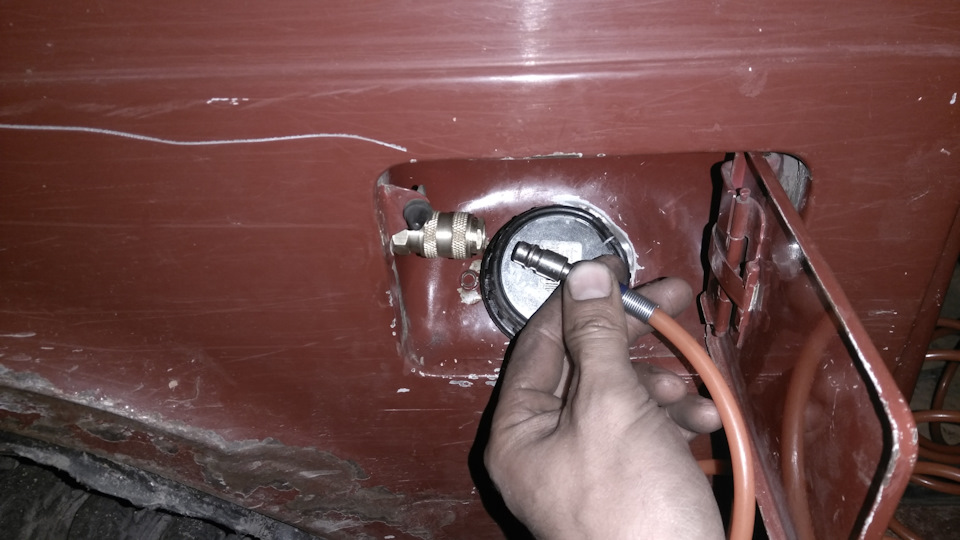

Компрессор АГРЕССОР 75 уже давно весит стационарно в багажнике, ресивер (из огнетушителя) на 3 литра поселился под ним в нише крыла, 3 литра самый оптимальный вариант я считаю, накачивается быстро, хватает на ±5 включений одновременно обоих блокировок.

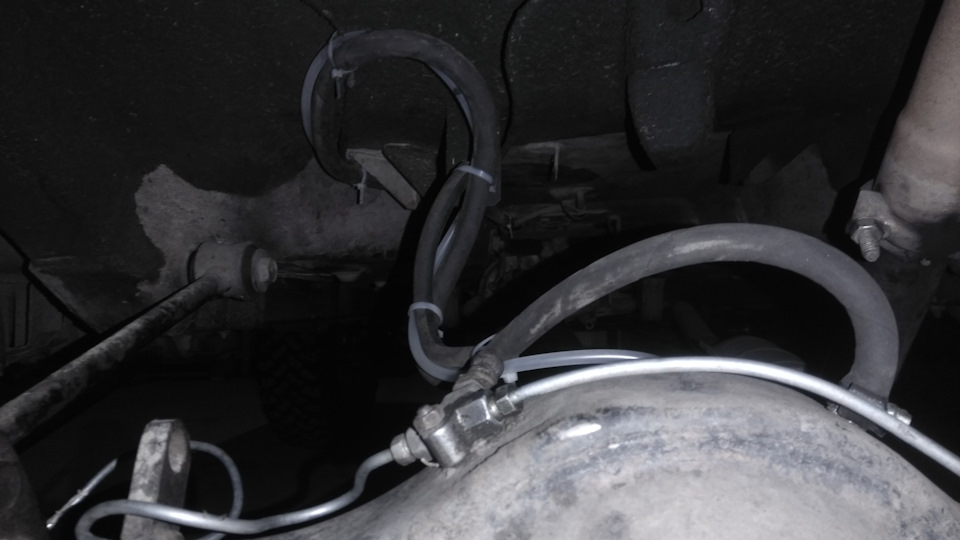

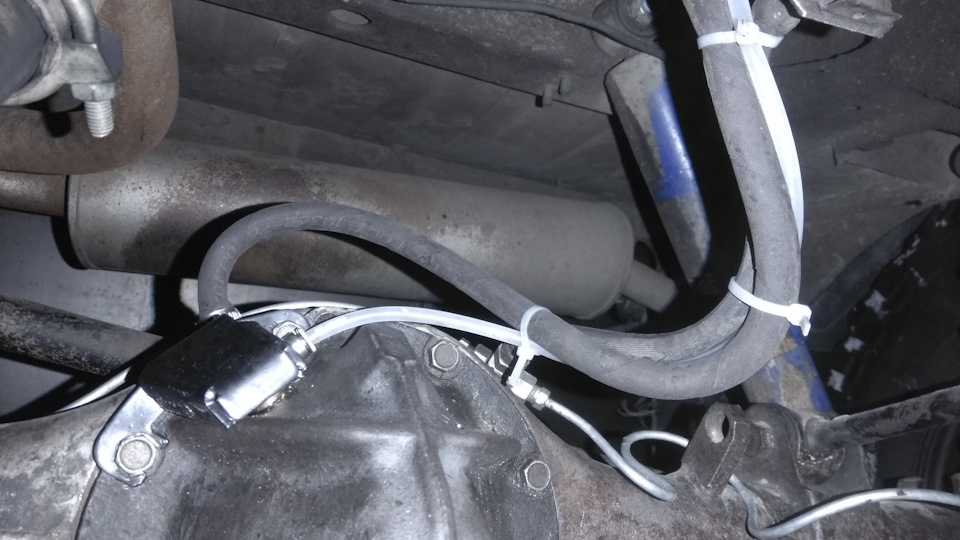

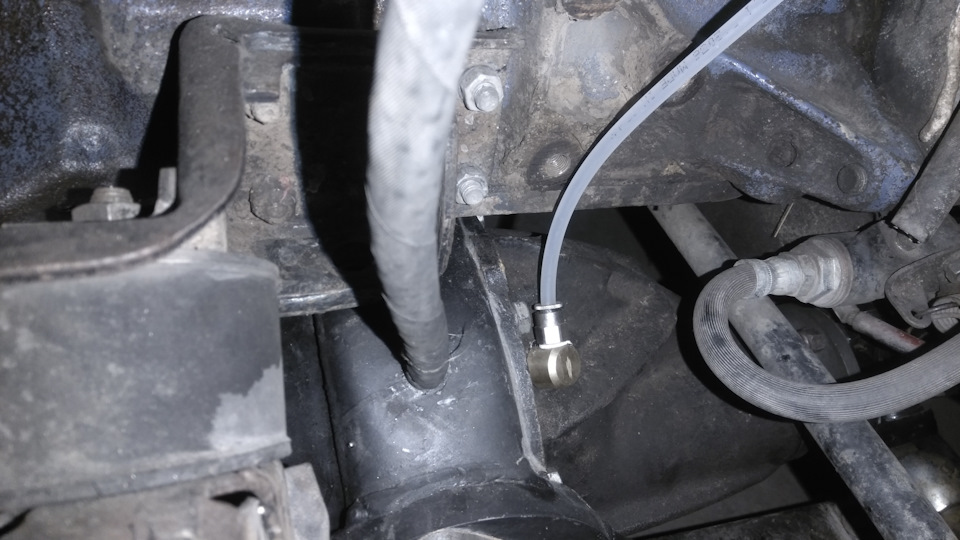

Шланг сапуна, трубку привода блокировки, притянул к тормозному шлангу, дав при этом слабину на ход моста.

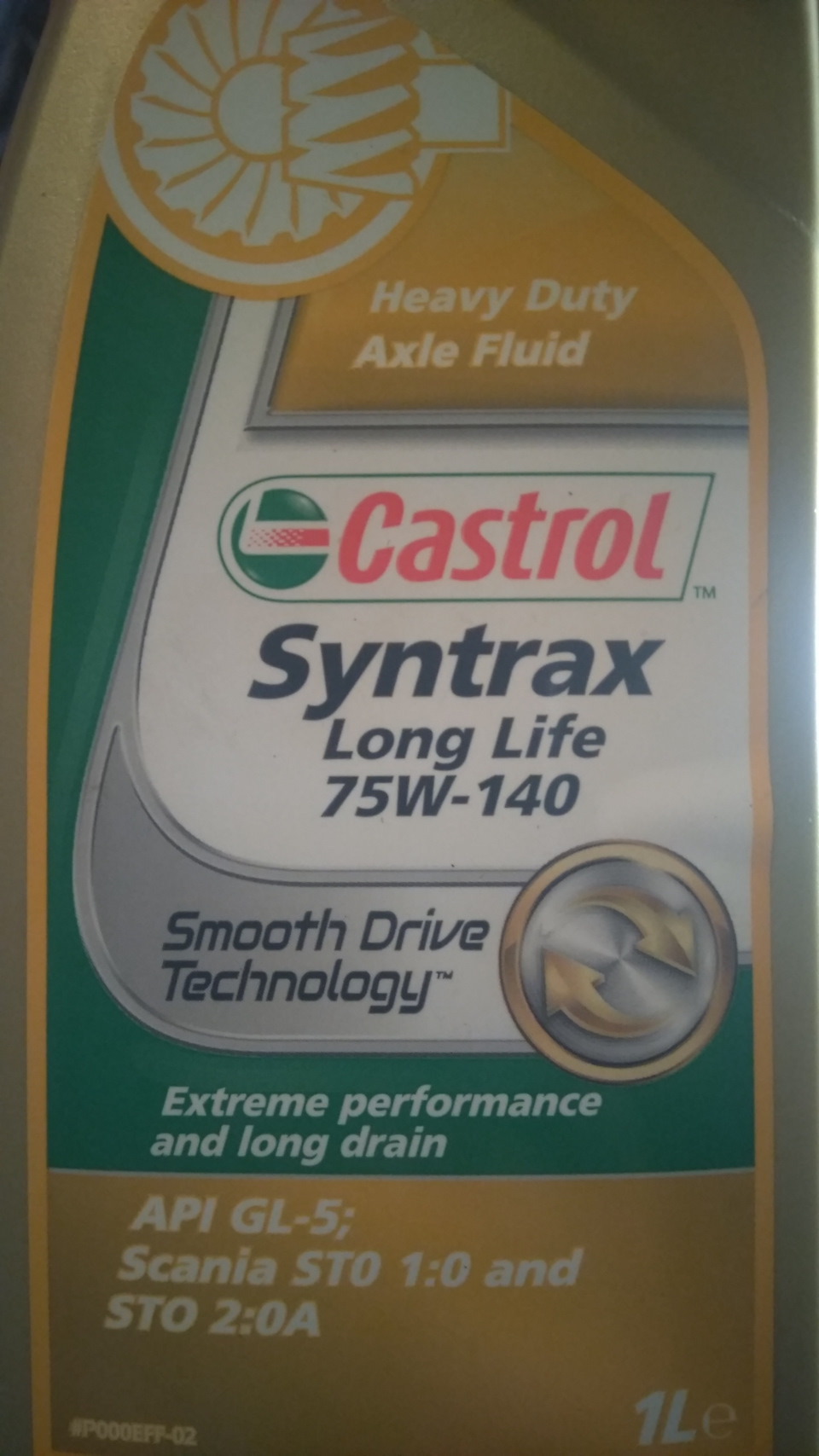

В редуктора залил рекамендовонное масло 75W-140 не для LSD

Как показали мои тестовые испытания передняя блокировка на 24 шл. включается (замыкается) даже при 5,5 Атм, снижение давления в системе до 2,5-3 Атм запорное кольцо начинает плавно скатываться в сторону разблокирования.
Задняя блокировка на 22 шлица опять же преподнесла «сурприз». После внедрения, и установки полуосей, ещё раз произвёл проверку срабатывания выявилось, что она не до конца размыкается! Буквально 1-1,5 миллиметра запорное кольцо не доотключалась. Хорошо что есть возможность дотянуться до него ч/з заливную пробку и помощь ему разблокировать диф, толкнув его. И при давлении ниже 7 Атм, не включалась. По данной проблеме я уже писал ранее — звонил в ИЖ-ТЕХНО, сказали приработается.
Прироботывание и обкатку пришлось делать в суровых условиях, т.к. за отсутствие меня дома 1,5 месяца дорогу к гаражу замело. Пришлось пробиваться до дороги, за одно и тест!
Бился до тех пор пока не кончился бензин.

Машина едет, едет как на гусеницах, проходимость стала на 200% лучше. Правда обсалютно другая тактика вождения нужна и к этому надо привыкнуть! Но основные полевые испытания ещё в переди!
Чудо с задней блокировкой случилось, всё работает отлично, приработал за 2 дня, количество вкл/выкл — немерено, но согласитесь друзья! За 25 тыс.руб я должен каждый раз лечь на холодный снег открутить крышечку и подвинуть колечко…

Покатался, остался очень доволен! Машина сохранила своё достоинство моневрирования в ограниченном пространстве и преобрела тракторную везделазность!)

Самоблокирующийся дифференциал на Ниву прокачиваем проходимость

ВАЗ 21213 Блокировка дифференциалов

Назначение блокировки дифференциалов

Блокировка межосевого и заднего дифференциалов служит для повышения проходимости автомобиля в условиях бездорожья и облегчения движения на крутых уклонах.

При движении в кривых наружное колесо проходит большее расстояние, чем внутреннее. Поэтому колеса одной оси движутся с различной скоростью, и, чтобы при этом автомобиль мог нормально двигаться, необходим осевой дифференциал. Межосевой дифференциал выравнивает скорость вращения приводных валов передней и задней осей, а дифференциал задней оси – задних колес.

Блокировка межосевого дифференциала

Предотвращает такое положение, когда колеса одной оси на скользком грунте провертываются на месте, в то время как колеса другой оси неподвижно стоят на нескользском грунте.

При включении блокировки межосевого дифференциала на обе оси начинает поступать крутящий момент, поскольку передняя и задняя оси становятся жестко связанными. Крутящий момент от силовой установки автоматически перераспределяется по осям в соответствии с состоянием грунта под колесами.

Блокировка дифференциала задней оси

Жестко связывает задние колеса, так что они вращаются с одинаковой скоростью. Блокировка дифференциала задней оси возможна только при заблокированном межосевом дифференциале.

Отключение блокировки межосевого дифференциала при повороте колес можно заменить по весьма чувствительному рывку. Причиной этого является резкое снижение величины напряжений в трансмиссии, возникших в начале поворота при включенной блокировке дифференциала.

При включенных дифференциалах колеса «скребут» по грунту при повороте. Это заметно по возникающему при этом шуму.

Угол поворота при включенной блокировке дифференциалов существенно ограничен.

Включение блокировки дифференциалов

Уменьшите скорость ниже 40 км/ч.

Рис. 1.124. Клавиша esp на центральной консоли

Первая по ходу кнопки пиктограмма обозначает позицию блокировки межосевого дифференциала, а следующая и последняя – позицию блокировки дифференциала задней оси.

Поворотом кнопки только выбирается блокировка определенного дифференциала. Сам процесс включения и выключения блокировки дифференциала может потребовать некоторого времени.

Если случится так, что не удается включить или выключить блокировку, уберите ногу с педали газа и двигайтесь по возможности прямо, совершая при этом легкие движения руля влево-вправо.

Когда нельзя включать блокировку дифференциалов

Ни в коем случае нельзя включать блокировку дифференциалов при движении по обычным дорогам общего пользования, а также когда колеса буксуют, автомобиль буксируют или проверяют тормоза на роликовом стенде.

Ни в коем случае нельзя включать блокировку дифференциалов при движении по обычным дорогам, а также тогда, когда одно из колес буксует. Если включить блокировку в момент, когда колесо буксует, возможна или поломка привода, или внезапное и неконтролируемое движение автомобиля. Кроме того, сразу же будет ограничено действие рулевого управления.

ВНИМАНИЕ
При включении блокировки дифференциалов при движении по обычным дорогах общего пользования, а также когда колеса буксуют, автомобиль буксируют или проверяют тормоза на роликовом стенде, возможна или поломка привода, или внезапное и неконтролируемое движение автомобиля.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной. Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно. Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие.

Установка на Ниву вместо штатных дифференциалов, механизмов с принудительной блокировкой, существенно повышает нагрузку на полуоси и раздаточную коробку, что может привести к их преждевременному выходу из строя.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

  1. С пневматическим подключением;
  2. С электрическим подключением;
  3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение.

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус — высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса. Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников. Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Самоблоки самоблокирующиеся дифференциалы на Ниву и Шевроле Нива

Установка самоблока (самоблокирующегося дифференциала) на Ниву и Шевроле Ниву. Самоблок увеличивает проходимость за счет передачи крутящего момента с буксующего колеса на небуксующее. Самоблок не обеспечивает 100% блокировки колес оси, однако существенно повышает проходимость.

Мы продаем и устанавливаем червячные самоблоки ВалРейсинг и АвтоСпринтер, т.к. у них приемлемая надежность, и мы дадим на них гарантию. Червячный самоблок срабатывает плавно, не вызывая проблем с управляемостью на скользкой дороге. Все остальное — покупайте и привозите сами, гарантия будет только на работу.

Существуют другие типы самоблоков на Ниву и Шевроле Ниву: дисковые, ДАК, ДАН, блокка. Дисковые требуют постоянного обслуживания (регулировки). Все остальные настоятельно не рекомендуются для эксплуатации на обычных дорогах: они блокируются очень резко и почти на 100%, что вызывает резкий срыв машины в занос, с которым может не справиться даже опытный водитель. Есть также большие вопросы по нажедности.

— самоблокирующийся дифференциал стоит от 7.995руб.

— установка от 4.200руб. Зависит от модели самоблока, и в какой мост будем ставить.

— восстанавливаем преднатяг в червячных самоблоках, стоимость от 4.000руб.

Чтобы узнать подробную стоимость работ, запчастей и расходников, заполните форму.

У червячного самоблока Нивы есть 2 основных параметра, которые часто путают:

Коэффициент блокировки — определяет, какая часть момента от буксующего колеса будет передана на небуксующее. Чем больше коэффициент блокировки, тем более внедорожным является самоблок, но и тем выше вероятность сломать полуось или привод. У ВалРейсинга и АвтоСпринтера одинаковый коэффициент блокировки (50/50), и он на 100% подходит для обычного режима асфальт+грязь. Коэффициент блокировки самоблока задает геометрия «червяков».

Преднатяг. В червячные самоблоки вставляют пакет пружинных шайб (муфту преднатяга), которые обеспечивают раннее и плавное срабатывание самоблока. Шайбы начинают изнашиваться, как только вы начинаете ездить. Через 30-50тыс. км преднатяг практически пропадет (зависит от количества буксований на бездорожье). Поэтому, наша рекомендация: назад ставить самоблок с преднатягом 9 (дольше прослужит без колдовства с ручником), а вперед — не более 5, т.к. он будет здорово мешать при рулежке на скользкой дороге.

Самоблок НЕ ПЕРЕСТАНЕТ работать даже при преднатяге ноль. Он включается позднее, и более ударно, но работает так же, как и с преднатягом. Преднатяг можно искусственно создать ручником. Многие никогда ничего не восстанавливают, и успешно ездят по бездорожью.

Как работает блокировка на «Ниве»: принцип действия

  • 10 Декабря, 2019
  • Автомобили
  • Владимир Скворцов

Любимый автомобиль рыбаков и охотников – «Нива». А причиной подобного отношения является возможность с его помощью попасть в глухие и редко посещаемые места. Что же позволяет добиваться таких результатов? На «Ниве» работает блокировка. Как она помогает и в чем – об этом речь пойдет ниже.

О трансмиссии

Прежде всего несколько слов об устройстве «Нивы». Она обладает постоянным полным приводом. Что это значит? Все просто – крутящий момент одновременно передается на четыре колеса. В этом и состоит одно из принципиальных отличий «Нивы» от других автомобилей. У них момент подается только на один из мостов (передний или задний).

Полный привод реализован благодаря использованию раздаточной коробки. Крутящий момент, пройдя КПП, поступает на раздатку, а с нее – на передний и задний мосты. Такая конструкция позволяет создать блокировку межосевого дифференциала на «Ниве», которая совместно с полным приводом обеспечивает ей повышенную проходимость. Здесь нельзя не сказать несколько слов о дифференциале. Во многом благодаря ему реализуются отличные внедорожные характеристики «Нивы».

Понятно о дифференциале

Это устройство позволяет автомобилю свободно двигаться в заданном направлении. При повороте левое и правое колеса машины проходят разный путь. А если они жестко соединены, то одно будет проскальзывать, а другое тормозить. Кроме того, в этом случае резко возрастает нагрузка на ось, следствием чего будет ее поломка или чрезмерный износ резины.

Справиться с этой проблемой позволяет дифференциал. На обычных автомобилях он располагается на оси между колесами, что позволяет им вращаться независимо друг от друга. Дифференциал распределяет между колесами поступивший к нему момент, причем не в равной пропорции, а в зависимости от условий движения каждого – на одно больше, на другое меньше.

То же самое относится к мостам в целом (переднему и заднему). Их движение, например в повороте, также различается. Для распределения усилий применяют так называемый межосевой дифференциал. Благодаря ему, в зависимости от условий движения, передаваемый на передний и задний мосты момент будет различаться.

Особенности работы дифференциала

Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.

А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.

Производится никому не нужная работа. Колесо «шлифует» дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на «Ниве», так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.

Какие бывают блокировки

Обычно различают два типа – межколесные и межосевые. Первые блокируют работу дифференциала, установленного между колесами, на одной оси. Задача межосевой блокировки – обеспечить распределение усилий между мостами.

У «Нивы» три дифференциала, межосевой и два межколесных. Но они принципиально разные. Если межколесные дифференциалы свободные, на них нет никаких дополнительных устройств, то межосевой имеет принудительную блокировку. Она значительно облегчает движение автомобиля в условиях бездорожья, частично придавая ему возможности вездехода.

Как работает блокировка дифференциала на «Ниве», принцип работы

При движении по нормальной дороге крутящий момент распределяется относительно равномерно между всеми колесами. Но на бездорожье, в грязи этого недостаточно. Простая ситуация – машина забуксовала, например левое заднее колесо. Тогда весь крутящий момент будет поступать именно туда, и автомобиль не сможет ехать. В такой ситуации не поможет никакой полный привод.

Но выход есть. Надо включить межосевую блокировку. Как работает на «Ниве» такое устройство? В раздаточной коробке есть специальная муфта. При включении блокировки она соединяет валы, передающие момент на мосты. Скажем так, между ними принудительно поровну делится усилие, выдаваемое двигателем. Таким образом, момент не уходит весь на буксующее колесо, а часть его поступает на передний мост (в нашем примере).

Теперь начинает работать полный привод. На передний мост при включенной блокировке принудительно поступает половина момента, выдаваемого двигателем. Благодаря этому автомобиль начинает двигаться. Как только он тронется с места, прекратится пробуксовка заднего колеса, и крутящий момент поступит на все остальные. Тогда «Нива» благополучно преодолеет трудный участок.

Читать еще:  ReySabio › Блог › Как покрасить автомобиль своими руками — пошаговое руководство

Надо отметить, что автомобиль «Лада 4х4» не является единственным обладателем описанного устройства. Подобная блокировка дифференциала работает как на «Шевроле-Ниве», так и на других моделях внедорожников, правда, реализована она может быть по-разному. Но тем не менее выполняет аналогичные задачи.

Когда надо пользоваться блокировкой

В условиях нормальной дороги на «Ниве» ничего включать не надо. А вот на проселке или перед крутым подъемом водителю стоит подумать о подстраховке. Как работает блокировка на «Ниве», мы уже выяснили. Так что к ее помощи стоит прибегать в случае возникновения препятствий при движении, и сделать это надо заблаговременно, до того как машина застряла.

Если впереди трудный участок, то лучше всего заранее включить блокировку, тем более что много времени это не занимает. Надо только помнить, что пользование блокировкой без необходимости не способствует сохранности автомобиля, приводит к перерасходу бензина и износу резины.

Как включить блокировку

Делать это довольно просто. На автомобиле «Лада 4х4» справа от водителя есть три рычага, нас интересует из них самый маленький. Когда водитель передвинет его назад, работает блокировка на «Ниве 2121», как только переведет ручку вперед – режим отключится. Производить все манипуляции лучше всего на неподвижном автомобиле.

Опытные водители знают, что включается (выключается) блокировка не всегда с первого раза. Дело в том, что валы могут стоять не в том положении или их может «закусить», если на муфту приложено дополнительное усилие (например, автомобиль остановился на повороте). Тогда надо немного проехать вперед или назад, выровнять колеса и повторить попытку. Как правило, в этом случае все включается.

На «Шевроле-Ниве» эта процедура производится по-другому. Там не два рычага для управления режимами раздатки, а один. Нужный нам расположен ближе к водителю. Хотя работают блокировки на «Ниве-Шевроле», как и на автомобиле «Лада 4х4», одинаково, но включаются по-другому. На «Шевроле» для этого рычаг управления режимами раздаточной коробки надо перевести при выжатом сцеплении на стоящем автомобиле влево (к себе). Чтобы отключить блокировку – в противоположную сторону.

Блокировка дифференциала на «Ниве» – верный помощник водителя

Полный привод не всегда обеспечивает проходимость по бездорожью. Зачастую этого мало. Вот когда, как на «Ниве», блокировка работает совместно с полным приводом, можно говорить, что автомобиль, по крайней мере, близок к вездеходам. И на такой машине вполне реально если не покорять распутицу, то довольно смело передвигаться по проселочным и заброшенным дорогам.

Но при этом не стоит забывать, что блокировка дифференциала – режим для трудных условий движения. Но и бояться его не нужно. Надо помнить, что блокировка позволяет «Ниве» проехать там, где другие не будут и пытаться это сделать. Но не стоит без необходимости ее включать в городе. Это чревато излишним расходом бензина, износом резины и в конечном итоге – поломкой машины.

Принудительная блокировка на Ниву и Шевроле Ниву: преимущества перед самоблоком

Причина популярности Нивы и Шеви Нивы — в том, что ими одинаково комфортно управлять как на дорогах общего пользования, так и на бездорожье различной сложности.

Однако различные условия эксплуатации предъявляют и разные требования к трансмиссии автомобиля.

В условиях бездорожья бывает необходимо передавать крутящий момент на оба колеса, для чего и служит блокировка дифференциала.

Но как только вы выехали с грунта на привычный асфальт — дифференциал снова должен быть разблокирован.

Здесь на помощь приходит принудительная блокировка на Ниву.

Основное преимущество такого типа блокировки перед так называемыми самоблокирующимися дифференциалами (самоблоками) на Ниву заключается в том, что процесс управления блокирующим механизмом становится полностью управляемым.

Вы просто нажимаете на кнопку включения/отключения блокировки дифференциала тогда, когда в этом возникает потребность, тем самым полностью контролируя работу блокирующего механизма.

Блокирующий механизм приводится в действие при помощи пневматического привода, схему работы которого мы описывали в обзоре принудительной блокировки для автомобилей УАЗ мост Спайсер:

Преимущества принудительной блокировки от ИЖ-ТЕХНО

Каковы же преимущества нашей принудительной блокировки перед имеющимися аналогами?

Комплектация принудительной блокировки

  • Первый, немаловажный пункт — это простота установки и наличие всех необходимых комплектующих для монтажа. Дифференциал в сборе с нашей блокировкой устанавливается в штатное место в редукторе моста. Вам не потребуется как-то «допиливать» редуктор или докупать специфические запчасти вроде кулачковых муфт или оригинальных полуосей. Наша блокировка совместима с родными полуосями. Все, что вам потребуется для ее установки — это стандартный набор слесарных инструментов. Никаких «упражнений» со сварочным аппаратом и болгаркой.
  • Наша блокировка целиком состоит из оригинальных комплектующих производства ИЖ-ТЕХНО. Поэтому мы гарантируем высокое качество отдельных ее узлов и элементов блокировки; В свою очередь, высокое качество комплектующих — это гарантия того, что вам не потребуется никаких запчастей на всем сроке службы изделия, ведь ломаться в нем просто нечему.
  • Особое внимание мы уделили такому параметру, как прочность сателлитной группы. Это не случайно: ведь именно она передает крутящий момент на оба колеса оси и испытывает при этом наиболее высокие нагрузки. Прочность сателлитной группы подтверждена циклом испытаний, проведенных как в лабораторных условиях, так и в условиях реального бездорожья.

Блокировка имеет четыре сателлита вместо стандартных двух

  • Блокировка имеет четыре сателлита, вместо стандартных двух. Такая конструкция позволяет равномерно распределять крутящий момент и является более надежной по сравнению со стоковой. Особое внимание мы уделили параметрам самих сателлитов, увеличив толщину и высоту шлицов (см. фото ниже):

Слева — стоковый сателлит, справа — сателлит производства ИЖ-ТЕХНО

  • Защита пневмопривода принудительной блокировки. Пневматический привод спрятан внутри картера моста и защищен от механических воздействий, его невозможно сломать и повредить.
  • Корпус дифференциала изготовлен с высокой точностью и соблюдением жестких допусков, чем обусловлено отсутствие вибраций и шумов в мостах при езде на трассе.

Крышка корпуса дифференциала Нива

  • Быстрота срабатывания блокировки. За счет увеличения количества зубьев, участвующих в блокировке дифференциала, мы добились быстрого срабатывания блокирующего механизма-. Вам не нужно ждать, пока колесо повернется до 120 градусов, чтобы система, наконец, сработала. В нашем случае будет достаточно и 9-ти градусов.
  • Универсальность. Блокировка подходит для всех модификаций и вариантов автомобилей Нива и Шевроле Нива, может быть установлена как в задний, так и в передний мост, как в стальной, так и в алюминиевый редуктор переднего моста. В наличии имеются варианты блокировок на 22 и 24 шлица.

Подробнее об особенностях принудительной блокировки на Ниву и Шевроле Ниву читайте в описании на нашем сайте.
