Что такое 4matic? что это значит? рассматриваем устройство этого зверя

Принцип работы системы полного привода 4Matic

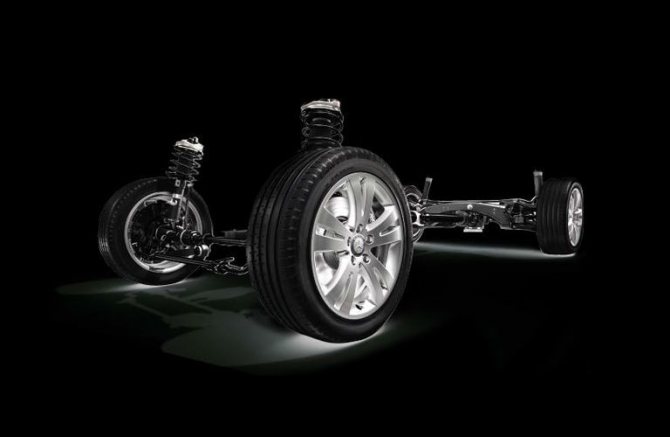

Система полного привода 4Matic используется в конструкции, как автомобилей с повышенной проходимостью, так и легковых автомобилей. В сегодняшней статье мы поговорим об истории появления и об ее разновидностях.

Содержание:

История

Большинство автолюбителей знают, что полноприводные системы появились сравнительно давно, и поначалу устанавливались вместе с МКПП. Однако система ПП 4Matic, разработчиком которой является компания Мерседес-Бенц, поддерживает сотрудничество только с АКПП.

4Matic 1 впервые была представлена в начале 1986 года. Ее установили на автомобиле Мерседес Е-класса W124, где она срабатывала автоматически.

Принцип действия следующий: в основе его конструкции лежит механический блокиратор дифференциалов. Управление совершается с помощью двух гидромуфт. Главным достоинством считается то, что при активации системы ABS, 4Matic автоматически отключается.

1997 год ознаменовался тем, что дебютировала полный привод второго поколения, которую впервые применили на Мерседес W210. Теперь полный привод стал постоянным. Этого удалось добить за счет установки дифференциалов свободного типа, которые блокируются посредством активации системы тягового усилия.

Дебют третьей модификации состоялся в 2002 году. Новинка, в отличие от предшественников, стала более востребованной, и ее начали устанавливать и в другие модели компании. Что касается системы привода, то она, как и в предыдущем варианте, постоянная. Что касается дифференциалов, то они также свободные. Регуляции системы проводится за счет курсовой устойчивости, контролирующей тяговую силу, и момент включения/отключения.

Система четвертой модификации впервые был продемонстрирован публике в 2006. Его испытали на автомобиле Мерседес S550. Несмотря на то, что система имела максимальную схожесть с предшественником, регулировалась она исключительно бортовым компьютером.

На данный момент, наиболее современной считается система пятой генерации. Новую систему начали задействовать в еще большем количестве моделей. Например, в 2013 году 4Matic 5 установили на CLA 45 AMG и GL550. Стоит отметить, что функция полностью роботизированная, и в автоматическом режиме распределяет осевую нагрузку.

Стоит отметить, что инженеры компании уже начали работу над следующей версией, и обещают, что теперь контролировать систему ПП можно будет с помощью кнопок.

Особенности системы 4Matic

На данный момент наибольшей популярностью пользуется 3-е поколение. Основная причина этого кроется в сравнительно низкой стоимости и отличном качестве.

Набор системы ПП 4Matic включает в себя:

  • АКПП;
  • передняя и задняя ось с карданными передачами;
  • раздаточная коробка;
  • передний и задний дифференциал;
  • полуоси задних колес;
  • разноскоростные угловые шарниры.

Если проанализировать данный комплект, то можно сделать вывод, что 4Matic является действительно сложным механизмом, который, в связи со своими особенностями, не может работать с «механикой». Основным элементом считается раздаточная коробка, за счет которой распределяется крутящийся момент. Плюс ко всему, с ее помощью осуществляется объединение редуктора, приводного вала и цилиндрических шестерней.

Так как же устроена система полного привода 4Matic? Начнем с того, что приводной вал соединяется с редуктором, задняя ось которого получает вращательную силу от большой шестерни, или, как некоторые ее называют, солнечной. Передняя ось с одной стороны соединяется с шестерней меньшего размера, а с другой стороны – с карданной передачей, также за счет шестерней.

Принцип работы

Теперь более подробно говорим о системе ПП Мерседес 4Matic. Сразу стоит отметить, что пропорционально, осевая нагрузка распределяется следующим образом: 40% на 60%, с преимуществом на заднюю. Не нужно забывать, что функцию несимметричного межосевого дифференциала берет на себя планетарный редуктор. На некоторых моделях можно встретить немного другие показатели распределения: 45% на 55%.

Стоит отметить, что в автомобилях, которые оборудованы системой ПП и АКПП, отсутствует блокиратор межосевого и межколесного дифференциалов. За счет курсовой устойчивости автомобиля, системе контроля тягового усиления, антиблокировочной системе и антипробуксовочной системе, бортовой компьютер автоматически регулирует распределение крутящего момента.

Однако, разработчики сразу заявили, что автомобили, оборудованные системой полного привода 4Matic, потребляют больше топлива, нежели аналогичные модели с обычным оснащением. Если точнее, то уровень расхода топлива увеличивается на 0,4 литра на каждые 100 километров пути. На первый взгляд не так уж и много, но, если смотреть более масштабно, получается серьезная цифра.

Блокировка дифференциала осуществляется за счет активации системы ETS. Здесь такой же принцип работы, как и в электронном блокираторе. Нужный момент система автоматически срабатывает, и буксующее колесо притормаживается, и вместо него дополнительно нагружается колесо, у которого нормальное сцепление с дорожным покрытием.

За счет этих новшеств, автомобиль с системой ПП может похвастаться хорошей стартовой скоростью, стабильным движением по некачественному дорожному покрытию и отличной управляемостью.

Вывод

Система полного привода 4Matic является одной из наиболее популярных. На данный момент разработчики выпустили уже целых пять версий, которые не чувствуют серьезной конкуренции.

Изначально, система разрабатывалась для ограниченного количества моделей, но, со временем их число выросло.

Наибольшим спросом пользуется система 3-го поколения. Это в первую очередь связано с тем, что именно вначале 2000-ых начался резкий подъем немецкого концерна Мерседес. Для того, чтобы удовлетворить потребности рынка, компания резко повысила продуктивность, и снизила стоимость автомобилей.

По итогу можно сказать, что система не особо сложная, тем не менее очень хорошая и прекрасно себя показывает на внедорожниках, например, таких как Mercedes-Benz GL или Mercedes-Benz M.

Видео

Основной автор сайта и основатель нескольких автомобильных интернет-проектов

Что значит 4 matic. На автомобилях Мерседес? Разберем плюсы и минусы

Продолжаю рассказывать про непонятные аббревиатуры на различных моделях автомобилей, и так уж получилось, что и эта подробная статья будет про Мерседес (в первой говорили про компрессор). Однако сегодня мы будем говорить о таком понятии как 4 MATIC. Такую надпись можно найти на некоторых модификациях концерна, например GL, ML, да и даже на С-классе. Так это же это обозначает и для чего наносится на кузов? Читайте дальше …

СОДЕРЖАНИЕ СТАТЬИ

  • Три поколения 4 MATIC
  • Распределение крутящего момента
  • ВИДЕО

Для начала небольшое определение.

4 MATIC (Фирматик) – это обозначение полного привода на автомобилях мерседес. Если расшифровать эту надпись, то получается — 4 Wheel Drive and Automatic – привод на 4 колеса и автоматическая трансмиссия.

Как видите это почти обозначение 4 Х 4 на наших отечественных автомобилях, с одной лишь разницей, что применяется автоматическая трансмиссия, а у мерседесов она может быть гидротрансформаторный автомат, либо робот.

Три поколения 4 MATIC

НА заре появления этой системы, а было это 1986 году совместными инженерами Mercedes-Benz и Steyr-Daimler-Puch, была изобретено первое поколение этого привода.

Первое поколение

Впервые установили на модель W124 (современный E-class), именно здесь впервые применили полный привод и автомат. Нужно отметить, что здесь не было постоянного полного привода, а был так называемый «подключаемый». Все 4 колеса включались при помощи блокировки межосевого и заднего межколесных дифференциалов. А вот электроника первого поколения 4 MATIC управляла двумя гидравлическими муфтами. Сразу выявились первые плюсы и минусы устройтсва.

Плюсы:

  • Когда не было нужды в полном приводе, работал только задний мост, что экономило топливо.
  • Соответственно увеличивался ресурс конструкции.
  • Муфты были сделаны из высокопрочных материалов, что при пробуксовки колес практически их не стирало.

Минусы:

  • Подключаемый привод оказался не таким эффективным по сравнению с постоянным.
  • Внедорожные способности были мягко сказать не внушительными.
  • Конструкция получилась сложная и очень дорогая, при поломке нужно было хорошо раскошелиться.

Поэтому инженеры Мерседес работали над вторым поколением, которое в итоге очень сильно отличалось от первого.

Второе поколение

Позже в 1997 году на модели W210 презентовали второе поколение 4 MATIC. Эта система получилась более прочной и производительной, отличий было масса.

  • Это постоянный полный привод, а не автоматически подключаемый.
  • Дифференциалы (межосевой и межколесный) уже не комплектовались механическими блокировками. Здесь была впервые установлена система контроля тяговых усилий 4ETS (Electronic Traction System), которая вообще практически исключает блокировки.

Какие преимущества это дало?

  • Конструкция упростилась, а поэтому ремонт был дешевле.
  • Постоянный привод делал свое дело, независимо от пробуксовки колес, то есть чувствовал себя уверенно и на сухой дороге и на бездорожье.
  • Внедорожные характеристики намного улучшились (опять же если не брать легковые автомобили, здесь все 4 колеса давали уверенность на трассе при обгонах, поворотах и т.д.)
  • Прекрасная работа с автоматической трансмиссией.

В общем, конструкция удалась, это была своего рода «работа над ошибками», и теперь впредь 4MATIC будет только «постоянноприводной».

Недостатки – их не много, если только учесть что расход топлива вырос по сравнению с первым поколением, да и износ теперь идет всей конструкции, то есть она всегда постоянно работает. Однако как заверяют инженеры Мерседес – ресурс здесь действительно большой.

Третье поколение

Появляется в 2002 году, сразу на большом количестве автомобилей C, E, и S класса. Разработчики не стали отказываться от удачной второй версии, а сделали ее «умнее», заставили трудиться «4ETS» вместе с такой системой как «ESP».

Суть очень проста – сейчас в конструкции начинают применять так называемые свободные дифференциалы, которые работаю в купе с электронной системой ESP. Контроль над дорогой и бездорожьем сейчас практически полный:

При пробуксовке одного колеса, система начинает его «стопорить», передавая повышенный крутящий момент на другие колеса, которые находятся в лучшем зацеплении.

Плюсы такой системы на лицо – проходимость увеличилась примерно на 30 – 40%. Также вырос контроль над дорогой в условиях больших скоростей (заносы, резкие повороты и т.д.). Нужно отметить, что 4 MATIC удостоен множества наград.

Распределение крутящего момента

Важно отметить, что этот привод может автоматически настраиваться и передавать неодинаковый крутящий момент на колеса.

Так например — легковые машины (кроме люксового S-класса) имеют соотношение примерно 35/65. 35% идет на передние колеса, а вот 65% на задние.

Внедорожники (паркетники) GL, ML и R класс имеют равное соотношение 50% на 50%.

Люксовые автомобили (S-classe) – настраиваются на соотношение 45% (передние) и 55% (задние).

Такое соотношение крутящего момента выверено многими испытаниями, а также структурой и особенностями кузова. Именно такие показатели делают машины устойчивее, безопаснее и комфортнее в управлении.

Сейчас небольшое видео, смотрим.

ВИДЕО

Вот что значит 4 MATIC, надеюсь, я вам помог в вашем вопросе, читайте наш АВТОБЛОГ.

(17 голосов, средний: 4,65 из 5)

Cистема полного привода 4Matic

4matic – (производная от 4WD и automatic) фирменное название системы полного привода автомобилей Мерседес-Бенц. Является зарегистрированным товарным знаком. Технология разработана инженерами концерна Daimler AG при участии специалистов австрийского сборочного предприятия Steyr-Daimler-Puch, на мощностях которого производилась сборка легендарных автомобилей Mercedes G-класса. Система является передовой в плане технологичности и широты использования возможностей управляющей электроники.

  1. История развития системы
  2. I поколение
  3. II поколение
  4. III поколение
  5. IV поколение
  6. V поколение
  7. Основные элементы системы
  8. Принцип работы системы

История развития системы

Впервые концепция системы полного привода автомобилей Мерседес была представлена в 1985 году в рамках автосалона во Франкфурте. Однако в серийное производство она поступила лишь два года спустя.

Схема системы 4Matic на базе Mercedes-Benz W124 1984 года выпуска

I поколение

1987 год – система 4matic установлена на модель класса Е Mercedes-Benz W124. Межосевой и задний дифференциалы имели возможность жесткой блокировки. Блокировка переднего дифференциала отсутствовала по причине значительного ухудшения управляемости при ее использовании.

Система полного привода 4matic автоматически включалась при пробуксовке колес. Механические приводы блокировок дифференциалов приводились в действие посредством двух электронно управляемых гидравлических муфт. Отключение системы также происходило в автоматическом режиме, при срабатывании антиблокировочной системы тормозов.

Существовало три режима работы:

  • Задний привод – 100%-я передача крутящего момента на заднюю ось, передняя отключена.
  • Полный привод с распределением момента 35:65 для передней и задней оси.
  • Полный привод с соотношением мощности по осям 50/50 с возможностью отключения блокировки заднего дифференциала.

II поколение

1997 год – применение модернизированной системы полного привода на модели Е-класса W210. Устанавливалась на заказ и исключительно на леворульные версии. В базовой комплектации присутствовала на модели W163 М-класса. Тип полного привода – постоянный. Изменения коснулись алгоритма включения блокировок. Стала применяться электронная имитация блокировки дифференциала под управлением антипробуксовочной системы, которая притормаживала проскальзывающее колесо, перераспределяя весь крутящий момент на противоположное. Отказ от традиционной жесткой блокировки дифференциалов – особенность и всех последующих генераций 4matic.

III поколение

2002 год – были внесены улучшения в алгоритм имитации блокировок свободных дифференциалов. Более эффективный контроль и управление осуществляется системой курсовой устойчивости при участии антипробуксовочной системы. Модели: W203 (С-класс), W211 (Е-класс), W220 (S-класс).

IV поколение

2006 год – очередное развитие система 4matic получила в составе модели S550. В качестве несимметричного центрального дифференциала стал использоваться планетарный редуктор. Распределение мощности по осям – 45:55.

Схема планетарного редуктора Мерседес S-класса

Контроль сцепления колес с дорогой и управление системой осуществляет электроника, задействующая датчики систем активной безопасности. Полный привод – постоянный. Механизм взаимодействия элементов настроен оптимальным образом с целью сохранять максимум тяги и управляемости при сложных дорожных условиях.

V поколение

2013 год – эволюция коснулась конструкции и механизма распределения мощности. Последнее поколение 4matic устанавливается на переднеприводные автомобили с поперечной схемой расположения двигателя. Полный привод из постоянного стал подключаемым. При необходимости часть мощности перераспределяется на заднюю ось. Модели: CLA45 AMG, Mercedes-Benz GL500.

Основные элементы системы

  • Автоматическая коробка передач.
  • Раздаточная коробка с планетарным редуктором, выполняющим функцию межосевого дифференциала.
  • Карданная передача.
  • Передний свободный дифференциал.
  • Задний свободный дифференциал.
Читать еще:  Как проверять вариатор в подержанном автомобиле перед покупкой

Элементы системы 4Matic

Система 4matic работает только в паре с автоматической коробкой передач. Подразделяется на два вида:

  • для легковых автомобилей;
  • для внедорожников и микроавтобусов.

Принцип работы системы

Принцип работы основан на электронном управлении соотношением крутящего момента по осям и колесам автомобиля. Цель – обеспечить водителю контроль над машиной в сложных дорожных условиях. В современной системе 4matc, в качестве основного, используется привод на переднюю ось (до тех пор пока электроника считает это возможным без ухудшения показателей устойчивости и управляемости). Полный привод (подключение задней оси) задействуется при необходимости, например для стабилизации автомобиля в начале движения и резком торможении, для компенсации недостаточной поворачиваемости и т.д. Своевременное перераспределение крутящего момента помогает эффективнее управлять курсовой устойчивостью автомобиля.

В работе 4matic принимают участие следующие системы:

  • система курсовой устойчивости;
  • антиблокировочная система тормозов;
  • антипробуксовочная система;
  • система помощи при спуске.

Благодаря выверенному алгоритму взаимодействия электронных и механических составляющих, полный привод мгновенно приводится в действие при необходимости и так же быстро отключается. Решение принимает электроника на основании сигналов, считываемых многочисленными датчиками. В остальное время при нормальных дорожных условиях автомобиль передвигается в переднеприводном режиме. Этим достигается экономия топлива, снижение нагрузки на элементы трансмиссии и ее долговечность. На сегодняшний день 4matic – одна из самых передовых систем полного привода по показателям комфорта управления и активной безопасности автомобиля.

Полный привод 4Matic: что это такое и как работает?

Система полного привода 4Matic была разработана специалистами знаменитого концерна Мерседес-Бенц. Данная система считается передовой в плане своей технологичности и широты использования возможностей управляющей электроники. Известно, что впервые данная концепция системы полного привода была представлена производителем в далеком 1985 году. Тогда технология была представлена глазам потребителей в рамках всем известной ежегодной выставки на автосалоне во Франкфурте. Только два года спустя разработка была огтправлена на серийное производство. Так что же это за система? Что о ней полезно знать? Рассказываем в рамках данного материала.

Из каких элементов состоит и как работает?

Система полного привода 4Matic состоит из нескольких основных элементов. В ее став входит автоматическая коробка передач, раздаточная коробка с планетарным редуктором, карданная передача и передний свободный дифференциал. Также в конструкции предусмотрен задний свободный дифференциал. Работает система 4Matic в паре с автоматической коробкой и делится она на два вида. Первый из них предназначен для легковых автомобилей, а второй вид — для микроавтобусов и внедорожников. Работает система на электронном управлении соотношения крутящего момента по осям и колесам транспорта. Основная задача системы заключается в обеспечении контроля над машиной в сложных дорожных условиях. В современной системе 4matc, в качестве основного, используется привод на переднюю ось (до тех пор пока электроника считает это возможным без ухудшения показателей устойчивости и управляемости).

Полный привод (подключение задней оси) задействуется при необходимости, например для стабилизации автомобиля в начале движения и резком торможении, для компенсации недостаточной поворачиваемости. Своевременное перераспределение крутящего момента помогает эффективнее управлять курсовой устойчивостью автомобиля.

Преимущества системы полного привода 4Matic?

Система 4Matic сегодня считается одной из самых эффективных технологий на рынке легкового транспорта. Объясняется это достаточно просто. Дело в том, что такая система постоянно находится в режиме готовности и функционирует гораздо быстрее, чем системы других автомобилей с так называемой колесной формулой 4х4. Перераспределение крутящего момента между осями всегда происходит в одинаковом соотношении, благодаря чему обеспечивается стабильность и надежность движения транспорта в любых условиях.

Подробнее о системе 4Matic будет рассказано в этом видео:

4MATIC

Нередко можно столкнуться с мнением, что при наличии полного привода автомобиль можно автоматически считать внедорожником. Это конечно не совсем так, но все же нагрузка, распределенная на все колеса, без сомнения в разы улучшает конечную проходимость.

Если дословно расшифровывать аббревиатуру 4matic, то получим определение 4 Wheel Drive and Automatic. Говоря по-русски, так обозначается то, что на машине установлен полный привод. Практически всегда идет совместная установка с коробкой автомат. На наших машинах примерно то же самое обозначает маркировка 4Х4.

Представляет собой довольно сложную систему, затрагивающую большинство узлов автомобиля (обе оси, раздаточная коробка, дифференциалы, полуоси, шарниры приводных валов). Вся эта конструкция объединена с автоматической коробкой (механика попросту не справится).

Благодаря долгосрочному тестированию, были выяснены необходимые параметры передачи нагрузки на колеса для разных классов автомобилей.

Современная система 4matic предоставляет наиболее оптимальные варианты:

  • Легковые. Для этого класса основная нагрузка (65%) уходит на заднюю пару колес, а оставшиеся 35% распределяются на передние;
  • Паркетник или внедорожник. В этих категориях крутящий момент распределяется абсолютно равномерно (по 50%);
  • Люксовые модели. Здесь разброс между передними и задними колесами минимален (55% уходит на задние, а 45% на передние).

На данный момент разработка концерна Mercedes-Benz претерпела целый ряд улучшений и модернизаций:

  • 1 поколение. Было представлено во Франкфурте в 1985 г. Годом позже система уже активно устанавливалась на автомобили W124. Причем совместная компоновка с автоматом, это традиция, начиная с первых моделей. На тот момент привод был не постоянным. Использовался вариант, называемый подключаемым. В результате блокирования дифференциалов (задний и межосевой) подключались все колеса. Управление парой гидравлических муфт осуществлялось с использованием электроники. Плюсами этой системы были то, что система могла работать только от заднего моста, что приводило к экономии не только топлива, но и общей работоспособности. Также муфты изготавливались из крайне прочных материалов, устойчивых к истиранию. Из минусов можно отметить, что подключаемый привод не делает автомобиль внедорожником (существенно слабее полного). Портал Vodi.su уверяет, ремонт такой системы обходился в очень круглую сумму;
  • 2 поколение. С 1997 года представили обновленный вариант, устанавливаемый на W210. Отличия были поразительны. Это был уже полный привод в полном смысле. Блокирование дифференциалов не использовалось, помимо этого устанавливалась система 4ETS, которая исключала такую возможность и контролировала тяговые усилия. Такая вариация 4matic прижилась, и именно с этого момента система навсегда осталась полноприводной. Хотя это привело к увеличению расхода горючего, но зато намного дешевле обходился ремонт, учитывая то, что машины более уверенно держались на дороге;
  • 3 поколение. Представлено с 2002 года, причем устанавливалось сразу на несколько классов машин (C, E, S). Из доработок можно отметить то, что система стала умнее. К контролю за тягой 4ETS была добавлена система ESP. Если начинает пробуксовывать любое из колес, то эта система его стопорит, увеличивая нагрузку на остальные. Это привело к улучшению проходимости до 40%;
  • 4 поколение. С 2006 года управление системой стало полностью электронным. В остальном, это был вариант 2002 года;
  • 5 поколение. Представлено в 2013 году, является усовершенствованным вариантом предыдущих версий. Электроника буквально за считанные минуты в состоянии полностью перенести нагрузку с передних колес на задние и обратно. Это сделало автомобиль еще более управляемым в сложных ситуациях. Так же общий вес системы уменьшился, а вот эффективность заметно возросла. На данный момент разработчики концерна обещают отказаться от привычного рычага коробки, и перевести все управление на кнопки.

Что такое система полного привода 4Matic? Устройство и принцип работы

Система полного привода 4Matic, являющаяся официально зарегистрированным товарным знаком, была разработана несколько лет назад в компании Mercedes-Benz. В наши дни устанавливается на несколько моделей легковых автомобилей.

Транспортные средства, имеющие полный привод 4Matic комплектуются исключительно автоматической коробкой переключения передач.

Система полного привода 4Matic предназначена для придания автомобилю устойчивости на дороге и управляемости в любых ситуациях:

  • во время начала движения,
  • при прохождении поворотов, по заснеженному, обледеневшему или мокрому покрытию дороги,
  • а также во время выполнения буксировки прицепа.

Система 4Matic передает от двигателя автомобиля крутящий момент на все колеса одновременно, но распределяет их в разной пропорции. Например:

  • для всех легковых автомобилей за исключением S-class – 40% на передние и 60% на задние колеса;
  • GL, R и ML-класс – 50/50;
  • S-класс – 45/55.

Полный привод 4Matic обладает одной весьма интересной особенностью: теперь у автомобиля нет систем блокировки межколесных дифференциалов и межосевого дифференциала. Вместо этих систем установлена принципиально новая система Electronic Traction System (4ETS), которая управляет тяговым усилием.

Именно эта система не дает на скользком дорожном покрытии проскальзывать колесам автомобиля.

Как только колесо начинает пытаться проскользнуть, система 4ETS автоматически увеличивает крутящий момент одновременно на остальных колесах, которые с дорогой имеют хорошее сцепление. Поэтому автомобиль, оборудованный системой 4Matic, всегда с дорогой имеет хорошее сцепление и большой запас силы тяги.

Устройство 4Matic

В систему 4Matic входят следующие устройства:

  1. автоматическая коробка переключения передач;
  2. раздаточная коробка;
  3. карданная передача на переднюю ось;
  4. карданная передача на заднюю ось;
  5. главная передача и задний межколесный дифференциал;
  6. главная передача и передний межколесный дифференциал;
  7. полуоси задних колес.

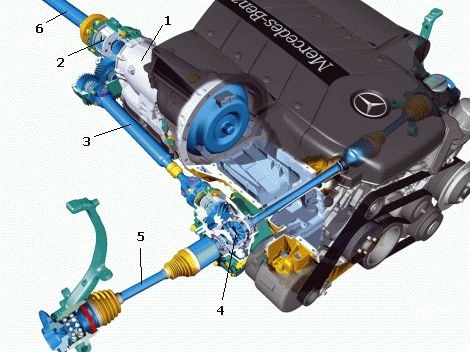

Схема системы полного привода 4Matic:
1 — автоматическая коробка передач; 2 — раздаточная коробка; 3 — карданная передача привода передней оси; 4 — главная передача и передний межколесный дифференциал; 5 — приводные валы с шарнирами равных угловых скоростей; 6 — карданная передача привода задней оси.

Центральный конструктивный элемент системы 4Matic – это раздаточная коробка, при помощи которой бесступенчато распределяется по осям автомобиля крутящий момент. Состоит раздаточная коробка из:

  • приводного вала;
  • вала привода задней оси;
  • планетарного редуктора;
  • цилиндрических шестерен;
  • вала привода передней оси. Роль несимметричного межосевого дифференциала в раздаточной коробке выполняет планетарный редуктор.

Схема раздаточной коробки системы 4Matic:
1 — приводной вал; 2 — вал привода задней оси; 3 — планетарный редуктор; 4 — цилиндрические шестерни; 5 — вал привода передней оси.

Инновационная система ESP, которая полностью интегрирована в 4Matic, делает работу системы еще более эффективной. Так как система получает от множества датчиков полную информацию о том:

  • с какой скоростью вращаются колеса;
  • каков угол поворота управляемых колес;
  • какова угловая скорость рыскания и поперечное ускорение.

Эти данные обсчитывает встроенный микропроцессор системы и делает траекторию движения автомобиля оптимальной.

Если курс был задан водителем, а автомобиль от него отклонился, то система 4Matic вмешивается в управление и корректирует величину крутящего момента или тормозной момент. Взаимодействие систем 4Matic и ESP является на сегодняшний день уникальным. Автомобиль всегда стабилен и движется по оптимальной траектории движения.

Посмотрите полезное видео, принцип работы системы Mercedes 4 Matic:

Система 4matic: как работает полный привод у Mercedes-Benz?

В этой статье мы познакомимся с системой полного привода 4matic. Речь пойдёт о Mercedes-Benz, о её уникальной разработке полного привода для своих моделей автомобилей.

4matic. Как оттачивалось совершенство…

На самом деле инженеры из Mercedes-Benz вложили в само название «4matic» весь смысл этой технологии, хотя, не зная об этом, догадаться было бы трудно.

Оказывается, расшифровывается так — 4 Wheel Drive and Automatic, что в дословном переводе на русский язык значит: «четыре ведущих колеса и автоматическая трансмиссия».

В отличие от, например, аналогичной технологии quattro компании Audi, «мерседесовская» система 4matic не всегда имела честный полный привод и поначалу передняя ось подключалась только при необходимости – так было на первом поколении 4matic, представленном в 1986 году.

Спустя более десяти лет кропотливых разработок штутгартские инженеры представили второе поколение своей полноприводной системы 4matic. В ней были учтены недостатки прошлых лет и, что главное, четыре колеса были подключены к двигателю постоянно.

Понятное дело, что немцы на этом не успокоились и принялись и дальше дорабатывать своё творение, в результате чего в 2002 году мир увидел отточенное до мелочей и интеллектуальное третье поколение 4matic. Но совершенству нет пределов – в 2006 и 2013 года привод 4matic обновился опять, и, как обещают, в Mercedes, работы над ним будут продолжаться и дальше.

Штутгартские инженерные изыски

Считается, что чаще всего на рынке встречается третье поколение привода 4matic, его строение и рассмотрим. Система состоит из таких основных частей:

  • автоматическая коробка передач;
  • раздаточная коробка (раздатка);
  • карданные валы, приводящие в движение переднюю и заднюю ось;
  • межколёсные дифференциалы и главные передачи;
  • полуоси задних колёс;
  • приводные валы с шарнирами равных угловых скоростей.

Главную скрипку в этом ансамбле играет раздаточная коробка. Именно она руководит распределением крутящего момента двигателя по осям – как правило, 60% момента приходится на заднюю и 40% на переднюю.

Внутри раздатки спрятан планетарный редуктор, к водилу которого подсоединён приводной вал мотора, а к солнечным шестерням разного диаметра валы, передающие вращение на оси автомобиля.

Интересной особенностью технологии 4matic является отсутствие привычных для полноприводных систем межосевых и межколёсных блокировок дифференциалов. Эти функции, если можно так сказать, симулируются различными электронными помощниками, к примеру, ETS (контроль тягового усилия), который, по сути, выполняет работу классического дифференциала.

Происходит это при помощи подтормаживания пробуксовывающих колёс и передачи крутящего момента колёсам, имеющим нормальное сцепление с дорогой.

Помимо ETS, штутгартские инженеры используют в полноприводной системе третьего поколения технологию ESP (курсовая устойчивость), ASR (антипробуксовочная система) и, конечно же, ABS (антиблокировочная система).

Все они отвечают за устойчивое поведения автомобиля и повышение уровня безопасности.

Теперь, друзья, мы с вами знаем, как устроена фирменная полноприводная система 4matic от компании Mercedes-Benz.

Не пропускайте новые публикации! И прочитайте статью Система полного привода xDrive от BMV

Mercedes-Benz S-class AMG — style › Бортжурнал › 4 Matic в деталях .

И так, что представляет собой полный привод на Mersedes W220 S500 4 Matic .

Читать еще:  Что лучше Логан или Приора

Система полного привода 4Matic является разработкой Mercedes-Benz и устанавливается на некоторые модели легковых автомобилей. Название 4Matic – зарегистрированный товарный знак. Трансмиссия автомобилей с системой 4Matic имеет только автоматическую коробку передач.
4Matic имеет следующее устройство :

Схема раздаточной коробки системы 4Matic

Планетарный редуктор выполняет в коробке функцию несимметричного межосевого дифференциала. Передача крутящего момента происходит таким образом, что на переднюю ось приходится 40% его номинальной величины, на заднюю ось – 60% (на некоторых моделях это соотношение 45:55).

Приводной вал соединен с водило планетарного редуктора. Вал привода задней оси вращается от солнечной шестерни большего диаметра. Вал привода передней оси полый, соединен с солнечной шестерней малого диаметра, с другой стороны с помощью цилиндрических шестерен соединен с карданной передачей передней оси.

В системе 4Matic не предусмотрено блокировок межосевого и межколесных дифференциалов. Автоматический контроль устойчивости при движении автомобиля обеспечивает система курсовой устойчивости ESP, которая включает систему контроля тягового усилия ETS, антипробуксовочную систему ASR и антиблокировочную систему тормозов ABS.

Система ETS (Electric Traction System) по конструкции аналогична электронной блокировке дифференциала. При срабатывании система симулирует блокировку межколесных дифференциалов путем подтормаживания буксующих колес. При этом крутящий момент на колесе с лучшим сцеплением увеличивается, чем достигается уверенный разгон с места, ускорение на дорогах с плохим покрытием, т.е., устойчивое управление автомобилем в сложных условиях.

Система полного привода 4MATIC Как работает?

MB 4 matic

4 матик мерседес дополнительная опция управления автомобилем. Без которой не обойтись на дороге зимой и в условиях нестабильного дорожного покрытия. Mercedes оснащенный полным приводом поможет добраться из пункта А в пункт Б вовремя, и не прибегая к услугам эвакуатора в случае, если машина попала в снегопад.

История(I)

4матик работает по принципу распределения крутящей силы мотора отдельно на каждую ось машины. Технология 4матик сконструирована фирмой Мерседес вместе с Стейр Даймлер Паш, компанией, которая собирала Гелендвагены в Австрии. Управление четырьмя колесами сразу работает в паре с АКП. Опция доступна для седанов, хэтчбэков, внедорожных и коммерческих машин (Вито и Виано).

В конце 2016 г Мерседес Бенц запустила в серийную продажу систему 4матик плюс. Здесь появилась возможность отключить привод на 4 колеса и подключить его только на 2 задних.

История 4 матик состоит из 5 сменившихся серий. Первые прототипы системы 4matic появились в 1904 г и были тестированы Паулем Даймлером. Первый грузовой малотоннажный автомобиль был выпущен в 1907 г. Масштабный выпуск автомобилей, оснащенных управлением 4-мя колесами начался с 1951 г с грузовика для фермеров Unimog.

Официально 4 матик был представлен компанией Мерседес в Германии в 1985 г. Эта система была установлена на Мерседес *кабан* и 300Е в 124 кузове. Блокировка межосевого дифференциала направляет крутящее усилие 30% на переднюю ось машины и 70% на заднюю ось авто. Усилие силового агрегата делится на 2 задних колеса поровну. Передний дифференциал остался незанятым для увеличения стабильности и повышения характеристик безопасности автомобиля.

Муфты блокируют дифференциал, они включаются гидравлическим приводом. Система управляется бортовым компьютером снимает показания датчиков скорости, ABS и движений рулевым колесом.

В 80-ых система работала в трех режимах

  1. 2 дифференциала отключены
  2. межосевой дифференциал блокируется
  3. все дифференциалы заблокированы

При нажатии педали тормоза с обоих дифференциалов блокировка снимается. Крутящий момент двигателя передававшийся на оси в соотношении 30/70 был ориентирован на быстрый и уверенный разгон автомобиля. Дрифтить когда подключены обе пары колес — невозможно.

История(II)

В конце 80-ых полный привод был доступен как опция для всех В124 с дизельными и бензиновыми моторами объёмом 2,6 и 3 литра. Вторая серия 4matic применялась на Mercedes в кузове В210 с конца 90-ых. Режим 4matic была в комплекте с незанятым дифференциалом, функция контроля тяги имитировала блокирование межосевого дифференциала. Система ЕТС контролировала, антипробуксовку. Функцией ЕТС оборудовались только автомобили с левым рулем.

Третья вариация режима 4matic появилась в 2002 г, и был представлена для кузовов В203, В211 и В220. Бортовой компьютер контролировал курсовую устойчивость и управлял тяговым усилием. Четвертый вариант системы 4 матик был установлен на автомобилях S класса с 2006г.

В 2014 г последнее поколение полного привода впервые было использовано на моделях

  • CLA 45
  • GL 500

Привод является не постоянным, а подключаемым по необходимости, что значительно уменьшает расход топлива почти на 18%.
Система 4matic плюс установленная в кузове В213 АМГ, состоит из муфты с несколькими дисками, управляемая электроприводом, отключает силовое давление на переднюю колесную пару, когда это необходимо.

Как работает 4matic

Режим 4matic создана для бескомпромиссного движения по снегу, песку, льду и гравию. При ее использовании уменьшается крен на поворотах. Быстрее набирается разгон и хватает мощности мотора для буксировки прицепа или другого автомобиля. Система ЕСП и функция контроля тягового усилия силового агрегата работают как вспомогательные элементы полного привода.

Распределение крутящего момента программой ЕТС ориентируется на данные датчиков:

  • АБС ( антипробуксовочной системы)
  • функции поддержания постоянной скорости при спуске с горы

Затем она распределяет усилие на каждое колесо отдельно в условиях нестабильного дорожного покрытия.

3 серия

3-я серия привода на все 4 колеса распределяет момент для седанов и легких джипов в соотношении 40 на переднюю колесную пару и 60% крутящего момента на заднюю. Для внедорожников 50 на 50. Для бизнес класса и коммерческих автомобилей 45 на 55.Для седанов АМГ 33 на 67.

Система 4matic 3 серии работает в паре с: автоматической трансмиссией, карданным валом, распределяющим свое усилие на перед автомобиля, раздаточной коробки, передачей усилия карданного вала на заднюю колесную пару, первой передачей, переднего и заднего меж колёсного дифференциала, полуоси задних двух колес.

Раздаточная коробка выполняет главную функцию в системе полного привода мерседес бенц, она осуществляет распределение необходимого усилия крутящего момента силового агрегата автомобиля. Она управляет редуктором, который выполняет роль несимметричного межосевого дифференциала, шестеренками в форме цилиндров, и валами привода. Редуктор работает в паре с приводным валом. Задний вал приводится в действие при помощи солнечной шестерни. Передний вал пустой внутри. Он работает в паре с солнечной шестеренкой меньшего объёма и соединен с карданным валом передней оси.

4 серия

4 серия 4 матик функционирует вместе с цилиндрическим дифференциалом, он блокируется фрикционом с двумя дисками. Распределение крутящего момента двигателя 45% на переднюю ось и 55% на заднюю. При набирании скорости автомобилем, проезжающим дорогу, покрытую льдом. Блокировка межосевого дифференциала осуществляется фрикционом, который выравнивает и стабилизирует кузов мерседес.

Фрикцион может пробуксовывать в поворотах если разница в дифференциалах передней и задней оси машины превышает 45 ньютон/метров. Покрышки при этом не шлифуют дорожное покрытие. Такое управление в этот период выполняет функция 4ЕТС при помощи давления на тормозные диски.

  • ESP
  • ASR
  • 4ETS

в управлении кузовом мерседес в критических ситуациях добавляют крутящего момента силовому агрегату. 4 поколение полного привода впервые было установлено на кузов В204 мерседес.

5 серия

5 серия полного привода работает в паре с мотором, установленным в капоте поперек. 4 матик пятой серии подключается только по необходимости (что существенно экономит горючее). Если для прохождения определенного участка мерседесу достаточно привода на переднюю ось, то нет рациональности в использовании всего привода. При пробуксовке колес мгновенно подключается система управления всеми 4-мя колесами одновременно. Как только автомобиль стабилизировался электропривод отключает передачу крутящего момента на задние колеса. Полный привод стабилизирует крены кузова машины до того момента как вмешиваются вспомогательные системы ESP и 4ETS.

Блок управления PTU добавляет мощности на заднюю колесную пару. Он является частью АКП-робот 7-Г троник с двойным мокрым сцеплением. Этот блок небольшого размера, за счет этого снизился общий вес авто. При отсутствии критических и аварийных ситуация крутящий момент распределяется по осям пополам.

  • При набирании скорости 60/40
  • прохождении извилистой дороги 50/50
  • потере сцепления с дорожным покрытием передней колесной пары 10/90
  • при экстренном торможении 100/0

Так что же это такое 4matic?

Эта система полного привода повышающая стабильность движения при любых условиях езды и состоянии дороги даже при угрозе ДТП. Но нужно все время помнить о том, что даже самая умная дополнительная опция управления спортивным характером автомобиля с разгрузкой водителя в ежедневных и критических ситуациях. С большими плюсами в безопасности машины. С дополнительной тягой и стабильностью движения по нестабильному дорожному покрытию. 4 матик не может выйти за пределы физических границ.

Видео на YouTube:

Что означает надпись 4 matic. Полный привод Mercedes-Benz

Исторические вехи

Автомобилистам известно, что система увидела свет довольно давно. В самом начале своего распространения на автомобильном рынке ее устанавливали вместе с механической трансмиссией. Задаваясь вопросом: «4Matic — что это такое?» — можно получить краткий ответ – устройство работает с автоматической коробкой передач. В этом его главное отличие от прежних версий.


You will be interested:How dangerous is the new coronavirus?

Занимались разработками этой системы инженеры из «Мерседес-Бенц». На арене авторынка 4Matic была представлена автомобилистам в 1986 г. Автомобиль Е-класса первым испытал ее технические особенности, и это был «Мерседес W124».

Преимущества системы полного привода 4Matic?

Система 4Matic сегодня считается одной из самых эффективных технологий на рынке легкового транспорта. Объясняется это достаточно просто. Дело в том, что такая система постоянно находится в режиме готовности и функционирует гораздо быстрее, чем системы других автомобилей с так называемой колесной формулой 4х4. Перераспределение крутящего момента между осями всегда происходит в одинаковом соотношении, благодаря чему обеспечивается стабильность и надежность движения транспорта в любых условиях.

Подробнее о системе 4Matic будет рассказано в этом видео:
Опубликовано: 27 ноября 2020

Какие версии были выпущены?

В 1997 году случился дебют второго «детища» концерна в этом плане, примененного на Mercedes Benz W210, внедрение дифференциальных механизмов свободного типа, блокировка которых происходит при активизированной TCS.

В 2002 году привод вышел в третьей вариации. По сравнению с предыдущими «собратьями», эта модель стала более популярной. Она стала верным спутником остальных моделей этой марки. Система привода постоянная, как и в вышеуказанном типе. Трансмиссионные механизмы, передающие мощность, также свободные. Система регулируется благодаря активности ЭКУ, которая держит под контролем тяговую силу.

В четвертый раз инженеры спроектировали привод в 2006 г. Он прошел успешные испытания на авто S550 в линейке «меринов». В дело вступил бортовой компьютер, он помогал регулировать систему.

Пятая генерация сегодня – самая востребованное изделие, вмонтированное во многие машины. Система ПП отныне контролируется кнопкой, что очень удобно.

Как это было до 80-х годов

Для установки трансмиссии с полным приводом потребуется ввод дополнительных узлов. Однако это делает автомобиль тяжелее, более шумным и подверженным вибрациям. Так как конструкция более сложная, то автомобиль становится дороже. Повышаются и расходы на содержание, эксплуатацию и ремонт машины. Возросший вес автомобиля, дополненный механическими потерями в агрегатах полноприводной трансмиссии приводили к росту расхода топлива.

Все это существенные помехи и препятствия, поэтому до 80-х годов использование полного привода на легковых автомобилях, а не на тяжелых внедорожниках, считалось неразумным решением. Ситуация существенно переменилась в лучшую сторону с появлением новой разработки.

Особенные черты

Почему автовладельцы предпочли третью модификацию? Главная причина в доступности по цене и отличных функциональных качествах. Нюансы состава:

  • автоматическая коробка и оси с карданными приводами;
  • входит «раздатка», механизм, отвечающий за вращение колес, полуоси задних колес;
  • ШРУСы.

Сделав анализ такой схемы устройства, можно понять, что это такое — 4Matic, увидеть всю сложность механизма, который не функционирует с механической трансмиссией. Приоритетной деталью здесь служит раздаточная коробка, ответственная за распределение крутящего момента. Она также выполняет роль запчасти, объединяющей цилиндрические шестеренки, приводной вал, редуктор.

Чтобы лучше понять, что это такое — 4Matic, стоит затронуть непосредственно механизм. Приводной вал в нем синхронизируется с гидравлической передачей. Задняя ось редуктора в автопродукции Daimler Ag принимает мощь от «солнечной» шестерни. Шестеренка с меньшими габаритами соединяется с передней осью и карданной передачей.

Обновлены «заряженные» модели Mercedes-AMG E 63

Самые мощные версии завершают цикл обновления Мерседеса Е-класса, который начался еще в марте с премьеры рестайлинговых седана и универсала. Причем Mercedes-AMG E 63 дебютировал почти одновременно с главным конкурентом — модернизированным седаном BMW M5. А еще это последняя AMG-модель, которую представил нынешний глава подразделения Тобиас Моэрс: уже скоро он покинет свой пост и с 1 августа возглавит компанию Aston Martin.

«Шестьдесят третий» примерил тот же дизайн, что и менее мощные модификации, но с прежней особенностью: передняя часть кузова у него иная. Проем капота меньше, а его передняя кромка не доходит до фар. Воздухозаборники теперь еще больше, передние крылья стали более «пухлыми»: если прежде прибавка в ширине относительно базового E-класса составляла 17 мм, то теперь — 27 мм. Изменен дизайн колес: у стандартной версии E 63 они 19-дюймовые, а у варианта E 63 S — 20-дюймовые.

Салон обновлен точно так же, как у других «ешек». Новый руль — с двойными боковыми спицами, в качестве опции предложены широкие дисплеи виртуальной приборной панели и медиасистемы диагональю 12,3 дюйма каждый (у S-версии это базовое оснащение), стандартные экраны прежние, на 10,25 дюйма. Сама мультимедийка новая — это система MBUX с продвинутым голосовым управлением, которая до этого появилась практически на всех моделях бренда.

Читать еще:  Доработка вентиляции картера

Технических изменений почти нет. Битурбомотор V8 4.0 на седане и универсале Mercedes-AMG E 63 развивает 571 л.с. и 750 Нм, а на версиях E 63 S выдает 612 л.с. и 850 Нм. Коробка передач AMG Speedshift MCT, сделанная на основе девятиступенчатого «автомата» 9G-Tronic с планетарным рядом, вместо гидротрансформатора имеет мокрое сцепление. А полноприводная трансмиссия 4Matic+ — с муфтой на передней оси.

Единственная обновка — это замена заднего механического «самоблока» у версии E 63 на электронноуправляемый дифференциал, который прежде полагался только S-версии. Зато Mercedes-AMG E 63 S сохранил другую особенность — режим дрифта, в котором муфта превентивно размыкается, коробка передач работает в ручном режиме, а система стабилизации «засыпает». Пневматическая подвеска с адаптивными амортизаторами, как и прежде, есть у всех версий.

Динамические характеристики прежние. Седан Mercedes-AMG E 63 может разогнаться до «сотни» за 3,5 с, а версия E 63 S — за 3,4 с. Аналогичные универсалы медленнее всего на 0,1 с. Максимальная скорость ограничена электроникой: 250 км/ч у стандартных «шестьдесят третьих», 300 км/ч у S-седана и 290 км/ч у S-универсала.

Обновленные AMG-модели уже доступны для заказа. В России же из этого квартета появится только седан Mercedes-AMG E 63 S по цене от 8,8 млн рублей. А у купе и кабриолета E-класса мощных «шестьдесят третьих» модификаций по-прежнему не будет.

Подробности о принципе работы

Осевая нагрузка по большей части распределяется на заднюю ось, составляя 60 % от общего объема нагрузки. Механический редуктор выполняет основную роль в трансмиссии. В разных моделях авто от Daimler Ag процентное соотношение нагрузок на переднюю и заднюю оси распределяется по-разному.

На полноприводных авто со встроенным «автоматом» нет блокиратора межосевого дифференциала, так же как и межколесного. Крутящий момент контролируется бортовым компьютером.

Инженеры, занимавшиеся проектированием полного привода, предупреждают о большем расходе топлива в автомашинах с установленными 4 wheel drive и automatic, в сравнении с традиционной комплектацией транспортных средств. Как это отражается на цифрах? На каждую «сотню» автолюбителям понадобятся дополнительные 0,4 л в баке. Этот параметр станет особенно ощутим при длительных путешествиях.

ETS начинает действовать, и происходит блокирование дифференциального механизма. План работы аналогичен функционированию электронного блокиратора. В определенный момент происходит автоматическое срабатывание: буксующее колесо замедляет ход. В это время колесо, сцепляющееся с дорожным полотном, получает дополнительную нагрузку.

Благодаря этому водителям подарена возможность получить превосходный старт, стабильность во время езды даже по некачественному покрытию дороги и хорошие характеристики управляемости.

История(II)

В конце 80-ых полный привод был доступен как опция для всех В124 с дизельными и бензиновыми моторами объёмом 2,6 и 3 литра. Вторая серия 4matic применялась на Mercedes в кузове В210 с конца 90-ых. Режим 4matic была в комплекте с незанятым дифференциалом, функция контроля тяги имитировала блокирование межосевого дифференциала. Система ЕТС контролировала, антипробуксовку. Функцией ЕТС оборудовались только автомобили с левым рулем.

Третья вариация режима 4matic появилась в 2002 г, и был представлена для кузовов В203, В211 и В220. Бортовой компьютер контролировал курсовую устойчивость и управлял тяговым усилием. Четвертый вариант системы 4 матик был установлен на автомобилях S класса с 2006г.

В 2014 г последнее поколение полного привода впервые было использовано на моделях

Привод является не постоянным, а подключаемым по необходимости, что значительно уменьшает расход топлива почти на 18%. Система 4matic плюс установленная в кузове В213 АМГ, состоит из муфты с несколькими дисками, управляемая электроприводом, отключает силовое давление на переднюю колесную пару, когда это необходимо.

Что такое 4matic? Что это значит? Рассматриваем устройство этого зверя

История

Большинство автолюбителей знают, что полноприводные системы появились сравнительно давно, и поначалу устанавливались вместе с МКПП. Однако система ПП 4Matic, разработчиком которой является компания Мерседес-Бенц, поддерживает сотрудничество только с АКПП.

4Matic 1 впервые была представлена в начале 1986 года. Ее установили на автомобиле Мерседес Е-класса W124, где она срабатывала автоматически.

Принцип действия системы следующий: в основе его конструкции лежит механический блокиратор дифференциалов. Управление совершается с помощью двух гидромуфт. Главным достоинством системы считается то, что при активации системы ABS, 4Matic автоматически отключается.

1997 год ознаменовался тем, что дебютировала полный привод второго поколения, которую впервые применили на Мерседес W210. Теперь полный привод стал постоянным. Этого удалось добить за счет установки дифференциалов свободного типа, которые блокируются посредством активации системы тягового усилия.

Дебют третьей модификации состоялся в 2002 году. Новинка, в отличие от предшественников, стала более востребованной, и ее начали устанавливать и в другие модели компании. Что касается системы привода, то она, как и в предыдущем варианте, постоянная. Что касается дифференциалов, то они также свободные. Регуляции системы проводится за счет системы курсовой устойчивости, контролирующей тяговую силу, и момент включения/отключения.

Система четвертой модификации впервые был продемонстрирован публике в 2006. Его испытали на автомобиле Мерседес S550. Несмотря на то, что система имела максимальную схожесть с предшественником, регулировалась она исключительно бортовым компьютером.

На данный момент, наиболее современной считается система пятой генерации. Новую систему начали задействовать в еще большем количестве моделей. Например, в 2013 году 4Matic 5 установили на CLA 45 AMG и GL550. Стоит отметить, что данная система полностью роботизированная, и в автоматическом режиме распределяет осевую нагрузку.

Стоит отметить, что инженеры компании уже начали работу над следующей версией, и обещают, что теперь контролировать систему ПП можно будет с помощью кнопок.

Видео на YouTube:

Если отвечать на вопрос, что значит 4matic (4-weel automatic, фирматик) несколькими словами, можно сказать – это название запатентованной системы постоянного полного привода, распределяющей тяговое усилие на все колеса транспортного средства. Более подробно значение и возможности агрегатов под этой аббревиатурой, рассмотрим далее.

Эта система позволяет контролировать управляемость автомобиля на скользкой и кашеобразной поверхности дороги, стабилизирует торможение, прохождение крутых поворотов, опасных участков и предотвращает проскальзывание колес, выполняя перераспределение рабочего момента с проблемного моста на элементы, имеющие надежное сцепление с дорогой.

Технологию разработали инженеры немецкого концерна «Даймлер» при участии специалистов «Мерседес-Бенц». У других производителей имеются аналоги рассматриваемой системы: Volkswagen – 4 motions, BMW – xDrive. Большинство автомобилей с «фирматик» оснащены АКПП. Система устанавливается на модели различных классов и классифицируется по двум группам: для легковых авто и джипов.

Особенности системы 4Matic

На данный момент наибольшей популярностью пользуется 3-е поколение. Основная причина этого кроется в сравнительно низкой стоимости и отличном качестве системы.

Набор системы ПП 4Matic включает в себя:

  • АКПП;
  • передняя и задняя ось с карданными передачами;
  • раздаточная коробка;
  • передний и задний дифференциал;
  • полуоси задних колес;
  • разноскоростные угловые шарниры.

Если проанализировать данный комплект, то можно сделать вывод, что 4Matic является действительно сложным механизмом, который, в связи со своими особенностями, не может работать с «механикой». Основным элементом считается раздаточная коробка, за счет которой распределяется крутящийся момент. Плюс ко всему, с ее помощью осуществляется объединение редуктора, приводного вала и цилиндрических шестерней.

Так как же устроена система полного привода 4Matic? Начнем с того, что приводной вал соединяется с редуктором, задняя ось которого получает вращательную силу от большой шестерни, или, как некоторые ее называют, солнечной. Передняя ось с одной стороны соединяется с шестерней меньшего размера, а с другой стороны – с карданной передачей, также за счет шестерней.

Распределение крутящего момента

Важно отметить, что этот привод может автоматически настраиваться и передавать неодинаковый крутящий момент на колеса.

Так например — легковые машины (кроме люксового S-класса) имеют соотношение примерно 35/65. 35% идет на передние колеса, а вот 65% на задние.

Внедорожники (паркетники) GL, ML и R класс имеют равное соотношение 50% на 50%.

Люксовые автомобили (S-classe) – настраиваются на соотношение 45% (передние) и 55% (задние).

Такое соотношение крутящего момента выверено многими испытаниями, а также структурой и особенностями кузова. Именно такие показатели делают машины устойчивее, безопаснее и комфортнее в управлении.

Сейчас небольшое видео, смотрим.

Принцип работы

Теперь более подробно говорим о системе ПП Мерседес 4Matic. Сразу стоит отметить, что пропорционально, осевая нагрузка распределяется следующим образом: 40% на 60%, с преимуществом на заднюю. Не нужно забывать, что функцию несимметричного межосевого дифференциала берет на себя планетарный редуктор. На некоторых моделях можно встретить немного другие показатели распределения: 45% на 55%.

Стоит отметить, что в автомобилях, которые оборудованы системой ПП и АКПП, отсутствует блокиратор межосевого и межколесного дифференциалов. За счет системы курсовой устойчивости автомобиля, системе контроля тягового усиления, антиблокировочной системе и антипробуксовочной системе, бортовой компьютер автоматически регулирует распределение крутящего момента.

Однако, разработчики сразу заявили, что автомобили, оборудованные системой полного привода 4Matic, потребляют больше топлива, нежели аналогичные модели с обычным оснащением. Если точнее, то уровень расхода топлива увеличивается на 0,4 литра на каждые 100 километров пути. На первый взгляд не так уж и много, но, если смотреть более масштабно, получается серьезная цифра.

Блокировка дифференциала осуществляется за счет активации системы ETS. Здесь такой же принцип работы, как и в электронном блокираторе. Нужный момент система автоматически срабатывает, и буксующее колесо притормаживается, и вместо него дополнительно нагружается колесо, у которого нормальное сцепление с дорожным покрытием.

За счет этих новшеств, автомобиль с системой ПП может похвастаться хорошей стартовой скоростью, стабильным движением по некачественному дорожному покрытию и отличной управляемостью.

Новое поколение 4 Matic от Мерседес

В 2013 году разработчики Мерседес представили миру новое пятое поколения системы 4 Matic с различными вариациями исполнения полноприводной трансмиссии.

Очередное поколение 4 Matic от производителей Мерседес

представляет собой совершенно новую конструкцию. Если раньше мощность задней оси передавалась на переднюю часть, то теперь принцип работы подключаемого Форматика несколько иной.

Сами разработчики расценивают свое произведение как выход на новый уровень. И гордятся тем, что смогли добиться оптимального соотношения использования энергии, динамики и безопасности. Пятая версия является не заменой, а дополнением к предыдущим версиям Форматиков.

В нормальных условиях автомобиль двигается исключительно на экономичном переднем приводе. В случае попадания в сложные условия система автоматически перебрасывает крутящий момент на задние колеса, при выходе из которых переброс мощности происходит в обратном направлении за считанные минуты.

Новая полноприводная система имеет следующие преимущества

  • уменьшенный вес системы;
  • высокий КПД;
  • высокая экономичность.

В условиях недостаточной либо избыточной поворачиваемости, то есть если автомобиль не вписывается в повороты, либо его заносит, тяговой момент распределяется так, чтобы добиться максимальной стабилизации машины на дороге. В случае неэффективности принятых мер используется адаптивная электронная система стабилизации либо система управления тягой в комплексе с системой Форматик для максимального удержания авто на нужной траектории.

Новый привод стал очередным дополнением к предыдущим вариантам исполнения 4 Matic. Теперь для каждого класса будет свой оптимальный вариант привода 4х4, начиная от CLA и заканчивая внедорожниками. Новая структура Форматика призвана обеспечить максимальную экономию энергии в комплексе с отличной динамикой, высокой безопасностью.

Система полного привода 4 matic была полностью разработана специалистами автомобильного концерна Mercedes-Benz.

Вывод

Система полного привода 4Matic является одной из наиболее популярных. На данный момент разработчики выпустили уже целых пять версий, которые не чувствуют серьезной конкуренции.

Изначально, система разрабатывалась для ограниченного количества моделей, но, со временем их число выросло.

Наибольшим спросом пользуется система 3-го поколения. Это в первую очередь связано с тем, что именно вначале 2000-ых начался резкий подъем немецкого концерна Мерседес. Для того, чтобы удовлетворить потребности рынка, компания резко повысила продуктивность, и снизила стоимость автомобилей.

По итогу можно сказать, что система не особо сложная, тем не менее очень хорошая и прекрасно себя показывает на внедорожниках, например, таких как Mercedes-Benz GL или Mercedes-Benz M.

Полный привод от Мерседес

До восьмидесятых годов прошлого века полный привод не на внедорожниках, а на простых легковушках расценивался как некий технический курьез.

Полноприводная трансмиссия — это не только дополнительные узлы конструкции, которые прибавляют веса авто, но и система, которая делает автомобиль шумным, чувствительным к разным вибрациям.

Полный привод требует определенных средств на обслуживание, а увеличение веса авто и механические потери дополнительных узлов приводят к не экономичности сравнительно с подобными машинами на одну ось.

Разработчики компания Мерседес решили отказаться от услуг давнего партнера и изобрели собственный полный привод, так как сочли данную разработку делом очень серьезным.

Комплекс постоянного полного привода Мерседес 4 Matic

(Форматик), который подключается когда это необходимо, смог обеспечить максимальное сцепление колес машины с обледеневшей, заснеженной, мокрой и плохой дорогой.

Возможности и преимущества 4 Matic

  • поддержание максимальной безопасности, благодаря постоянной активности системы, что обеспечивает моментальную реакцию на сложные условия;
  • гармоничная связка Форматика с двигателем, коробкой передач обеспечивают отличную динамику авто;
  • высокая эффективность 4 Matic, благодаря использованию дополнительных электронных систем, которые обеспечивают рекордное использование тяги, поддержание устойчивости авто;
  • уникальная способность сохранения тягового усилия.

Принцип работы 4 Matic на первый взгляд достаточно прост, где ведущими стали задние колеса на хорошей дороге. Ну а в случае пробуксовки умная автоматика посылает сигнал на главный компьютер, который включает многодисковое сцепление, перераспределяя крутящий момент на передние колеса. Как показывает практика, данная система оказалась не хуже полноценной полноприводной трансмиссии, единственный минус которой, пожалуй, высокая стоимость и достаточно сложная конструкция.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
