Замена ступичного подшипника на ниве. последовательность действий

Замена и регулировка переднего ступичного подшипника нива

Симптомы и последствия
Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

Диагностика

В отсутствие специального стенда выявить проблему можно. Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения. Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

    Вывесить и открутить колесо; Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца.

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.
Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

    Узел не требует регулировки и смазки – все настройки произведены с завода. Отсутствует вероятность проворота; Износ посадочных мест минимален; Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Видео инструкция

Замена подшипников передней ступицы

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо.

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. тут)

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. тут)

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. тут и тут)

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага к поворотному кулаку.

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.

Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.
Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

Соединив тормозной диск со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках (см. тут)

Видео

Замена переднего подшипника ступицы ВАЗ Нива

Разрушение подшипник передней ступицы Нива Шевроле считается хронической болезнью. Особо это выражено в моделях Нива из-за эксплуатации в тяжелых условиях. Самостоятельно поменять передний ступичный подпишник на ниву вполне доступно автовладельцам. И делать это нужно незамедлительно, иначе поездка чревата ДТП с переворачиванием.

Признаки повреждения подшипника

Первичным маркером появления проблемы на ступичный подшипник нива – характерный звук, шум, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

  • колесо нагрелось и отсутствует запах колодок;
  • сильные вибрации в рулевой колонке и кузове от передних колес;
  • увод авто в сторону на больших скоростях от прямого курса;
  • тяжелый контроль руля на бездорожье;
  • хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

Без специального стенда диагностировать проблему переднего подшипника вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замена ступичного подшипника в Ниве 21214 и 21213.

Самостоятельная замена переднего ступичного подшипника

Замена ступичного подпишника Нива Шевроле своими руками потребует смотровой ямы или подъемника. Как поменять передний ступичный подшипник разберем наглядно. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности.

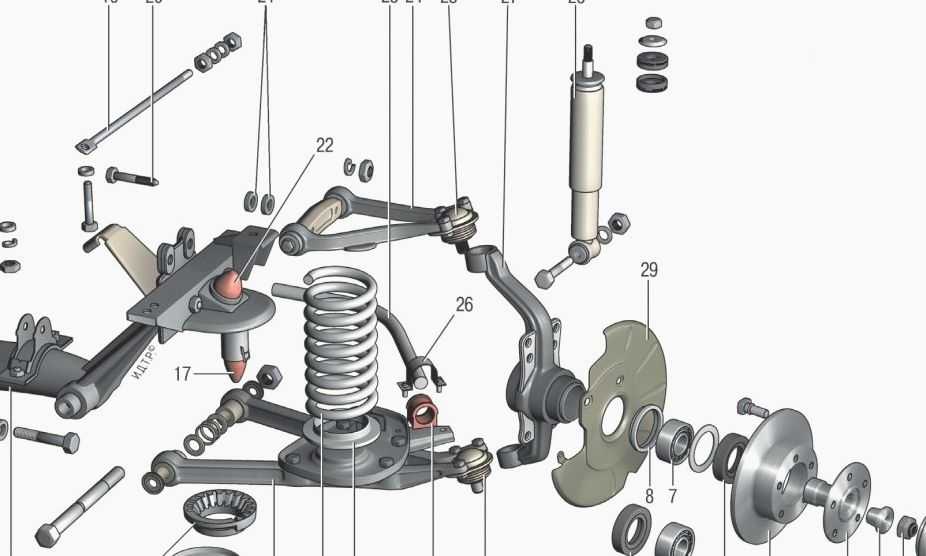

Передняя ступица Нива 2121 схема:

  1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
  2. Снимаем пыльник.
  3. Снять гайку ступичного подшипника Нива Шевроле и вынуть конусную втулку.
  4. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
  5. Повторить процедуру на заднем крепеже.
  6. Снять обе гайки и пластину стопора (понадобится ключ на 19).
  7. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
  8. Снять крепления и весь кулак.
  9. Разъединить ступичное основание (диском тормоза) от кулака.

Замена подшипника ступицы переднего колеса нива такая же как и на заднем

Снимаем ступицу на ниве:

  1. Вытащить сальник с помощью отвертки.
  2. Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
  3. Снимается сам подшипник ступицы
  4. Разворачиваем ступицу
  5. Повторить процедуру со вторым подшипником.
  6. Внешнее кольцо второго элемента извлекается аналогично.

Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом, смазываем хорошим слоем. Обмазываем сам подшипник, промазать внутренние места. После чего ставим подшипник ступицы на Ниву в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы. Замена ступичного подшипника Нива Шевроле завершена.

Регулировка подшипника

Регулировка ступичного подшипника заключается в том, что раскачиваем колесо. Колесо играет на подшипнике. Подтягиваем не сильно, если есть небольшой лифт то подтягиваем дальше, пока это лифт не пропадет. После колеса пробиваем кувалдочкой, либо можно прокатится на автомобиле. После чего опять появляется лифт, убираем так же. Остается маленький лифт. Кирним гайку и поставим все как было. День покатались, опять регулируем.

Полезное видео

После сборки тщательно следует отрегулировать зазоры в подшипниках. Специалисты рекомендуют по возможности заменить на двурядную модификацию. Придется растачивать ступицу для установки, но срок службы узла увеличивается в разы. Ремонт передней ступицы Нива Шерволе достаточно прост, если следовать схеме.

Снятие и установка подшипников ступицы Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля ваз 2121 и снимаем колесо.
Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма нива 2131)…

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга).
Отсоединяем крепление верхней и нижней шаровых опор от рычагов нива 2121 (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры ваз 2121).

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага нива 2131 к поворотному кулаку.

Для разъединения ступицы ваз 2121 и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

…и вынимаем его.

Извлекаем кольцо.

Вынимаем внутреннее кольцо наружного подшипника ваз 2131 с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.
Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.
Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака ваз 2131.

Соединив тормозной диск нива 2131 со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы нива 2121.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках ваз 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

Замена ступичного подшипника Нива своими руками

Вам нужно самостоятельно заменить ступичный подшипник на Ниве без подъёмника, ямы и спец инструмента? Вы в нужном месте. Здесь процесс пошагово, со всеми нюансами.

Заменить ступичный подшипник самостоятельно, можно и в своём родном гараже и даже без такового, если погода позволяет.

Времени на это уйдёт от силы 2 часа, с учётом того, что делаете это Вы впервые.

  • Ключи — №№ 22, 19, 27, балонник. Лучше торцевые головки с воротком, но можно обойтись и накидными или рожковыми.
  • Молоток не меннее 1 кг.
  • Лом
  • Большая плоская отвёртка, или стамеска.
  • Желательно выколотку из твёрдого металла, например из метчика (картинка с описанием ниже)

Из запчастей покупаем ступичный подшипник. В комплекте должны быть:

  1. Два конусных подшипника.
  2. Два сальника.
  3. Два проставочных кольца.
  4. Одна гайка с контрящейся юбкой.

Желательно запастись запасными пыльниками для шаровых опор (3 шт.). Стоят копейки, а вот если с непривычки порвёте пыльник во время демонтажа, то запасные будут очень-очень кстати.

Итак, поехали. Поднимаем машину домкратом и снимаем колесо. Если домкрат рожковый, то желательно подстраховать его чурбаком.

Если меняем правый подшипник, то выворачиваем руль до предела влево, если левый подшипник, то руль вправо, так как первое, что потребуется отсоединить — это рулевая тяга и в таком положении к ней наилучший доступ.

Вынимаем шплинт, ключом на 22 откручиваем гайку, затем берём лом, или что-то подобное, просовываем его по низу рычага и по верху рулевой тяги, так, чтобы можно было потянуть лом вверх и тем самым создать хорошее усилие на выход пальца шарового наконечника из сошки рычага поворотного кулака.

Затем, одновременно, поднимаем лом вверх за противоположный конец и стучим по сошке молотком, до тех пор, пока наконечник не выскочит из втулки. Обычно хватает 3-х — 5-и ударов.

Осторожно! Именно при ударе молотком по сошке можно порвать пыльник.

Бывает, что концевик так прикипит к сошке, что без съёмника его выбить не удаётся. В таком случае гайку и колесо на место, и вперёд на поиски съёмника.

После того, как рулевая тяга будет отсоединена, и диск можно будет спокойно поворачивать вправо-влево, приступим к демонтажу суппорта.

Суппорт крепится к поворотному кулаку двумя болтами под ключ на 17, которые можно увидеть с обратной стороны.


Вывернув эти два болта нужно отжать толкатели суппорта стамеской или отвёрткой, снять его с диска вместе с колодками и уложить на верхний рычаг, чтоб не мешался в дальнейшем. Тормозные шланги при этом можно не отсоединять.



Затем разбираем шаровую опору верхнего рычага. Откручиваем гайку и бьём по сошке, пока палец не выскочит, так-же как и на рулевой тяге. Все шаровые разбираются одинаково.

Пружина между рычагами, при этом создаёт необходимое усилие, для выхода пальца из сошки, поэтому никаких дополнительных усилий прилагать не потребуется.

Нижняя шаровая разбирается последней. Она самая трудная. Тут уж в помощь только вес диска и поворотного кулака. Никакого рычага не приспособишь.

Теперь можно снять ступицу с тормозным диском и поворотным кулаком. Для этого снимаем крышку ступицы и отворачиваем гайку под ключ на 27. Гайка хоть и с законтренной юбкой, но обычно откручивается легко. Можно открутить обычным рожковым ключом.


Ступичный подшипник находится в поворотном кулаке.

Отвёрткой или стамеской вынимаем сальники подшипника с одной и с другой стороны. Сальник выходит довольно туго, может повредиться, но он больше и не нужен.


После сальников вынимаем внутренние обоймы подшипников и промываем поворотный кулак, так как для дальнейшей работы нужно хорошо видеть кромку внешней обоймы, а она очень тоненькая.

Вот теперь потребуется выколотка из твёрдого, но не калённого металла. Я сделал из метчика. Мягкий метал, типа отвёртки, срубается обоймой при выколачивании, а калёный, типа напильника, крошится.

Устраиваем поворотный кулак так, чтоб он не бултыхался при ударе и находим кромку противоположного, в нашем случае нижнего, подшипника.

Так как внешняя обойма имеет выработку, то скорее всего кромка будет видна не по всей окружность, а только на каком-то сегменте. Вот его и нужно увидеть.

Вот в эту видную часть кромки упираем выколотку и начинаем выбивать. Идёт поначалу туго, но как только обойма чуть-чуть сдвинется с места, то и доступ к кромке по всей окружности становиться лучше и обойма, соответственно, выходит легче.

Так выбиваются обе внешние обоймы, и на этом демонтаж старого подшипника закончен.

Теперь нужно поставить новый. Тут основная трудность заключается опять же во внешней обойме, вернее в её запрессовке.

Сложность заключается ещё и в том, что подшипник конусный и внешняя обойма садится широкой кромкой внутрь, а верхняя кромка такая тонкая, что подобрать под неё оправку-выколотку, практически не возможно.

Читать еще:  Как проверить тахометр своими силами? Способы, советы и рекомендации

Такие оправки являются уже спец. инструментом и в сервисах они, конечно же есть, но мы-то не в сервисе, поэтому обойдёмся тем, что есть под руками.

А под руками есть старая внешняя обойма. Вот с помощью неё и будем запрессовывать новую.

Сначала новая обойма запрессовывается обычным молотком. Потихоньку обстукиваем её по кругу и просаживаем до момента, когда её нужно будет притопить.

А дальше ставим старую обойму на новую, сначала тонкой кромкой вниз, то-есть получается тонкая на тонкую.

Почему так? Потому, что так легче проконтролировать точность установки, чтоб ничего никуда не смещалось. Поначалу, при ударах, пока новая обойма чуть не просядет, старая будет с неё соскакивать, и её придётся постоянно подправлять, пока она не закусится в посадочном месте.

Как только новая обойма чуть просядет, а старая чуть сядет в посадочное место, её нужно выдернуть, поначалу это легко возможно, и перевернуть широкой кромкой вниз, чтоб потом можно было, без проблем, выбить.

Вот теперь можно запресовать новую обойму на её место, а затем, с обратной стороны, легко выбить старую.

После запрессовки внешних обойм, обильно накладываем солидол на внутреннюю, с втиранием меж роликов, и устанавливаем обойму на место.


Затем ставим проставочное кольцо и сальник. Сальник запрессовывается тоже с помощью старой внешней обоймы, что исключит его повреждение, Которое может получится, если запрессовывать только молотком. Обойма ставится на сальник широкой кромкой.

На этом, считай всё — можно собирать весь узел обратно. Никаких особых нюансов при сборке нет.

Разве что, желательно проверить, нет ли люфта между шейкой ступицы и внутренней обоймой подшипника. Ступица должна входить в обойму от руки, но плотненько.

Если есть чувствующийся люфтик, то ступицу желательно заменить.

Так-же, раз уж залезли в этот узел, надо проверить, не бултыхаются-ли пальцы в шаровых опорах. Пальцы должну отклоняться с большим усилием, и если они двигаются свободно, без напряга, то шаровые лучше тоже заменить.

Замена ступичного подшипника на Ниве. Последовательность действий

Как правило, чаще всего дают о себе знать подшипники или карданный вал в заднеприводных моделей. На первых порах ситуация не такая критическая и водитель смело может переносить неудобства, но со временем чаша переполняется и находиться в салоне просто невыносимо. И потом волей неволей становишься на ремонт и меняешь запчасти.

Принцип действия и диагностика

Замена ступичного подшипника на Ниве немного отличается от своих «сестер», это в связи с полным приводом, так как колеса должны иметь конструкцию для вращения от коробки передач. Желающим проводить ремонт необходимо сразу внимательно ознакомиться с требованиями инструкции по эксплуатации завода-изготовителя, в противном случае потратите массу времени.

Качество дорог, манера вождения, оригинальность запчастей, это далеко не полный перечень, который прямо или косвенно влияет на срок службы подшипника ступицы. Конструктивно колесо автомобиля и вал оси соединены между собой ступицей.

По форме подшипники напоминают конусы, оттуда и название — конические.

Особенностью является то, что только у автомобиля Нива есть возможность регулировать зазор между подшипником и ступицей. Со временем любой механизм изнашивается, становится тоньше. Чтобы продлить срок эксплуатации, инженеры придумали вот такой способ регулировки.

Помните, слишком сильная затяжка приведет к заклиниванию колеса, слабая – разобьет. Зажимать необходимо динамометром с определенными показаниями.

Алгоритм замены

  • Заезжаем на смотровую яму, подъемник или эстакаду;
  • Снимаем соответствующее колесо левое или правое;
  • Отвинтил две гайки снимаем тормозной суппорт и отводим его в сторону, чтобы не мешал процессу;
  • Используя зубило разгибаем стопорную шайбу;
  • С помощью накидка или баллонного ключа отвинчиваем гайку ступицы;
  • Аналогично проводим действия с задней стопорной гайкой;
  • Сняв поворотный механизм с крепежных болтов, отводим в сторону для удобства;
  • После чего отсоединяем тормозные шланги;
  • Накидным ключом отвинчиваем нижнее и верхнее крепления шаровой опоры;
  • Изымаем ступицу как целостный модуль.

    Положив на ровную поверхность, начинаем проводить диагностику. Прежде всего сразу заменить сальники, какими целостными бы они не выглядели, лучше заменить. Температура делает свое дело. Аккуратно подводя деревянной наставкой вытягиваем ступичные подшипники и моем их в керосине, для возможности диагностики в дальнейшем.

    Случается так, что внешне изделия в норме, достаточно просто прочистить канавку, заменить смазку и все. Правда, в последнее время такое случается крайне редко, и единственный выход — приобрести новую деталь.

    Подготовив место для новой детали, используя старый подшипник как обоймы запрессовываем новый. Запомните, менять необходимо только парами, по одному не прокатит. Некоторые автолюбители рекомендуют менять в комплексе и поворотные механизмы, но этого делать нельзя, так как теряется возможность установки развала колес. Потому что, несмотря на однотипность, все имеют разный угол наклона.

    Другие самоучки советуют ставить нерегулируемые от автомобиля марки «Iveco», но затем необходимо использовать токарный станок для обточки, так как есть несоответствия.

  • Устанавливаем комплексно весь модуль в обратном порядке;
  • Параллельно диагностируем тормозные колодки, при необходимости делаем замену;
  • По завершению тестируем автомобиль на разных скоростных режимах и поворотами влево и вправо.

    Если все хорошо, то замена ступичного подшипника на Ниве прошла удачно.

    Полезная информация? Сохраните у себя, чтобы не потерять

    Замена ступичного подшипника на ваз 2121

    Замена и регулировка переднего ступичного подшипника нива

    Симптомы и последствия

    Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

    При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

    Диагностика

    В отсутствие специального стенда выявить проблему можно. Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения. Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

    Замена

    Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

    • Вывесить и открутить колесо;
    • Посредством зубила сбить колпак со ступицы;

    • С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

    • Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

    • Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

    Снятие ступицы

    Для этого осуществляется демонтаж конусной втулки.

    Расконтривание гаек производится аккуратными постукиваниями через зубило.

    После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

    не забывая избавиться от стопорной пластины.

    Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

    Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

    Так же проводят демонтаж нижней шаровой опоры

    Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

    При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

    Следом убираются болты, крепившие поворотный кулак к рычагу.

    Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

    Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

    Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

    Замена ступичного подшипника

    Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

    Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

    Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца.

    Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.
    Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

    Регулировка

    Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

    Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

    В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

    Есть ли альтернатива постоянному ремонту?

    Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

    В отличие от стандартного:

    1. Узел не требует регулировки и смазки – все настройки произведены с завода.
    2. Отсутствует вероятность проворота;
    3. Износ посадочных мест минимален;
    4. Имеет увеличенный срок службы.

    Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

    Видео инструкция

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Замена переднего ступичного подшипника нива 21214

    Долго изучал вопрос изменений передней подвески Лада 4х4 (В моём случае НИВА, тк год выпуска позволяет использовать привычное название, нивоводы поймут сарказм). Модернизаций за 40 лет было две:

    1. В 2009г. стали ставить поворотные кулаки 2123 с коническими подшипниками, нижние рычаги по литью и геометрии такие же как 2123, только под увеличенные сайлентблоки, ось нижнего рычага увеличилась до 18мм, изменили углы установки передних колёс (развал, поперечный и продольный наклон шкворня), сошки рулевой трапеции теперь стали как у 2123 (хоть и пишут, что переработали геометрию, но скорее всего упростили конвейерную установку ГУР, чтобы сошки на редукторах не переставлять), рулевые тяги — сборная солянка (средняя своя, боковые от 2123, если не ошибаюсь), нижние шаровые ставили от 2123. Ход подвески увеличился.

    2. В 2016г. вместо поворотных кулаков от 2123 разработали свои поворотные кулаки, которые с завода идут под нерегулируемый подшипник (этот подшипник разработан именно для Лады 4х4, имеет встроенные сальники и уникальные размеры). Прелесть такого ступичного узла в том, что конструкция полностью заводская (как минимум тестовые испытания безопасности проводились), подшипники изначально рассчитаны на полноприводный автомобиль (увеличенный внутренний диаметр), тормозные диски меняются как на всех нормальных машинах (без съема ступицы) и имеют увеличенный диаметр. Но самое главное для меня, что увеличились значения кастера и поперечного угла наклона шкворня, даже по сравнению с а/м 2009г., с кулаками 2123. Шаровые опоры теперь свои верх и низ, остальные элементы элементы передней подвески как на а/м 2009г.

    Без всяких сомнений я загорелся приобретением ступичного узла от а/м 2016г., но столкнулся с проблемой его дефицитности… Спустя несколько дней сёрфинга по интернету, наткнулся на компанию АвтоПитер, которая дала кросс на код запчасти «906-517». В описании было «Узел ступичный 21214М к-кт с подшип (2кулака,2ступ,4шар.опоры)» производитель БЗАК. После длительных размышлений, на свой страх и риск заказал ЭТО. И не прогадал!

    Разрушение подшипника в передней ступице у автомобилей ВАЗ считается хронической болезнью. Особо это выражено в моделях Нива из-за эксплуатации в тяжелых условиях. Самостоятельный ремонт вполне доступен автовладельцам. И делать это нужно незамедлительно, иначе поездка чревата ДТП с переворачиванием.

    Признаки повреждения подшипника

    Первичным маркером появления проблемы – характерный звук, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

    • нагрев колеса от центра без запаха разогретых тормозных колодок;
    • сильные вибрации в рулевой колонке и кузове от передних колес;
    • увод авто в сторону на больших скоростях от прямого курса;
    • тяжелый контроль руля на бездорожье;
    • хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

    Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

    Без специального стенда диагностировать проблему вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замены ступичного подшипника в Ниве 21214 и 21213.

    Самостоятельная замена поврежденного элемента

    Ремонт ступицы своими руками потребует смотровой ямы или подъемника. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности. Схема ремонта демонтажа передней ступицы Нивы 2121:

    1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
    2. Снять гайку ступичного подшипника и вынуть конусную втулку.
    3. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
    4. Повторить процедуру на заднем крепеже.
    5. Снять обе гайки и пластину стопора (понадобится ключ на 19).
    6. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
    7. Снять крепления и весь кулак.
    8. Разъединить ступичное основание (диском тормоза) от кулака.
    9. Вытащить сальник с помощью отвертки.
    10. Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
    11. Повторить процедуру со вторым подшипником.
    12. Внешнее кольцо второго элемента извлекается аналогично.

    Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом и производится сборка в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы.

    Полезное видео


    После сборки тщательно следует отрегулировать зазоры в подшипниках. Специалисты рекомендуют по возможности заменить на двурядную модификацию. Придется растачивать ступицу для установки, но срок службы узла увеличивается в разы. Ремонт передней ступицы Нивы 2121 достаточно прост, если следовать схеме.

    Шевроле Нива заслуженно пользуется большой популярностью как среди городских жителей, так и среди любителей бездорожья. Он один из немногих позволяет проехать по самой пересечённой местности.

    При этом периодически возникает необходимость замены некоторых деталей, в том числе ступичных подшипников. Эта деталь выполняет важную функцию: обеспечивает плавность хода колес, минимизирует трение, обеспечивает свободное вращение колеса относительно оси. Подшипники устанавливаются на каждое колесо.

    При износе этой детали возникает перекос колеса. В результате чего появляется сильный износ резины с одной стороны. Если вовремя не исправить дефект, то это может привести к заклиниванию колеса в результате рассыпания подшипника. На большой скорости это означает потеря рулевого управления – машина может вылететь с дороги или на полосу встречного движения.

    Замена передних ступичных подшипников Нива Шевроле производиться немного чаше, как и на других внедорожниках, что объясняется условиями эксплуатации таких автомобилей. Тяжелые дорожные условия приводят к излишней нагрузки на подвеску автомобилей, поэтому необходимо периодически проводить диагностику состояния автомобиля и при возникновении неполадок производить своевременную замену, не дожидаясь рекомендованного производителем срока.

    Признаки неисправности:

    • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
    • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
    • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

    Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

    Выбор нового подшипника.

    Новая деталь выбирается исходя из условий, в которых будет эксплуатироваться автомобиль. Для большинства ситуаций подходят изготавливаемые на заводе ВАЗ подшипники от Нивы 2121. В случае, если автомобиль используется в основном для передвижению по бездорожью лучше использовать более прочные элементы. Очень хорошие показатели у деталей, производимых компанией Triali.

    При производстве на данный автомобиль устанавливаются двухрядные подшипники. Они отличаются более высоким сроком эксплуатации и не требуют дополнительной смазки.

    Этапы замены ступичного подшипника на Ниве.

    Приподнять с помощью домкрата переднюю часть автомобиля таким образом, чтобы передние колеса не касались земли. Если правая или левая сторона будет поднята не полностью, стабилизатор будет оказывать давление на машину и это может стать серьезным препятствием.

    • подставить упоры под задние колеса.
    • демонтировать колпак ступичной гайки с помощью отвертки.
    • поставить колесо на место

    • необходимо ослабить ступичную гайку. Предварительно надо немного ее расконтровать, для этого можно использовать кусок трубы, чтобы приложить достаточное усилие.
    • снять колесо и с помощью отвертки разжать колодки.

    • После этого снимаются крепежные болты на суппорте. Перед этим надо разогнуть стопорные усики. Суппорт поднимается вверх. Для того, чтобы тормозной шланг не мешался в работе можно закрепить его к пружине.

    • Тормозной диск выбирается с помощью молотка. Для этого нужно немного простучать по периметру.
    • Для того, чтобы убрать палец необходимо наличие специального съемника. На рулевой тяге отмечается то место, где располагался регулировочный болт. Когда палец выпрессован, тяга отводиться в сторону.
    • Убирается крепеж с поворотного кулака.

    • Откручивается гайка, крепящая ступицу. Опорную шайбу лучше убрать при помощт отвертки.
    • Откручивается кулак с ШРУСа.

    • При помощи съемника убирается ступица. При этом поворотный кулак должен быть закреплен в тисках

    • Стопорные кольца снимаются, после чего можно выпрессовывать подшипник. Для этого так же используется специальный съемник.
    • Все запчасти необходимо очистить от грязи с помощью ветоши. После этого в кулак устанавливается внешнее стопорное кольцо. Запрессовать его можно при помощи старого кольца или оправки. Забивать подшипник не рекомендуется, поскольку это может привести к микротрещинам и быстрому разрушению.
    Читать еще:  Как установить подогрев сидений Лады Весты; устройство и пошаговая инструкция

    • После этого устанавливается внутреннее кольцо подшипника и в него впрессовывается ступица.
    • Затем производиться установка всех деталей в обратной последовательности.

    Операция по замене переднего ступичного подшипника Нива Шевроле требует соблюдения некоторых нюансов. При монтаже рулевой тяги болт регулировки устанавливается по отметкам, нанесенным во время подготовительных работ. Обязательно следует заменить гайку ступицы на новую. Затягивается гайка только после того, как автомобиль будет опущен на землю. При закручивании гайки должен использоваться динамометрический ключ.

    Замена и регулировка переднего ступичного подшипника нива

    Диагностика

    В отсутствие специального стенда выявить проблему можно. Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения. Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот.

    Признаки неисправности

    Износ подшипника проявляется в виде следующих симптомов:

    • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
    • Стук или потрескивания в передней части машины при движении;
    • Нагрев передних колес в районе оси.

    При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

    1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

    Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

    Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

    2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

    Регулировка ступичного подшипника Шнивы

    Для работы понадобится индикатор и динамометрический ключ.

    Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

    • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
    • Надеть на шпильки накидные ключи и закрепить их гайками.
    • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
    • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
    • Если ход превышает 0,15 мм, отрегулировать люфт.

    Регулировка выполняется следующим образом:

    • Расправить поясок гайки.
    • Открутить ее накидным ключом.
    • Установить новую гайку и затянуть с усилием 2 кгс*м.
    • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
    • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
    • Проверить люфт ступицы.
    • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
    • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

    Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

    • Потуже затянуть гайку.
    • Провернуть колесо на несколько оборотов.
    • Проверить люфт.
    • При необходимости немного ослабить или подтянуть гайку.
    • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
    • Застопорить поясок гайки.

    Видеоинструкция по регулировке ступичного подшипникаНа Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

    Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

    Для работы понадобится:

    • Домкрат, баллонный ключ, зубило, молоток.
    • Стандартный комплект отверток и ключей.
    • Съемник полуоси.
    • Газовая (бензиновая) горелка или муфельная печь.
    • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
    • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

    Замена подшипников выполняется следующим образом:

    • Установить машину на ровную площадку.
    • Поставить противооткатные башмаки или кирпичи под передние колеса.
    • Поддомкратить машину.
    • Снять колесо.
    • Подставить упор под задний мост.
    • Открутить крепление тормозного барабана.
    • Демонтировать деталь.
    • Открутить гайки, удерживающие подшипник.
    • Нагрузить задний мост, опустив его на подставку.
    • Выдернуть полуось при помощи съемника.
    • Подвесить тормозной механизм на проволоку.
    • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
    • Расколоть обоймы подшипника ударами зубила.
    • Удалить ржавчину и грязь с посадочной поверхности.
    • Поставить новый подшипник на место.
    • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
    • Заменить сальник.

    Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

    Наглядный процесс замены подшипника полуоси Нивы Шевроле

    • Вывесить и открутить колесо;
    • Посредством зубила сбить колпак со ступицы;

    • С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

    • Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

    • Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

    Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

    Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

    Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца.

    Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

    Как поменять подшипник ступицы на Ниве Шевроле своими руками?

    Для ремонта потребуются:

    • Мощный торцевой ключ на 30.
    • Съемник для пальца рулевой тяги.
    • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
    • Набор накидных ключей или головок с трещоткой.
    • Баллонный ключ.
    • Молоток.
    • Круглогубцы.
    • Домкрат.
    • Противооткатные упоры.
    • Тиски.
    • Монтировка.
    • Динамометрический ключ.
    • Доски или деревянный брусок.

    Процесс замены делится на пять этапов:

    1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
    2. Выпрессовка старых подшипников.
    3. Установка новых деталей.
    4. Сборка узла и установка его на место.
    5. Затяжка регулировочной гайки.

    Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

    Чтобы поменять подшипники, необходимо выполнить следующие действия:

    • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
    • Поддомкратить колесо.
    • Открутить болты крепления колесного диска.
    • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
    • Поддомкратить нижний рычаг, сжимая пружину подвески.
    • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
    • Открутить и снять скобу, суппорт и тормозные колодки.
    • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
    • Выкрутить руль в противоположную сторону.
    • Снять датчик ABS.
    • Расшплинтовать и открутить гайку рулевой тяги.
    • Снять палец с помощью съемника.
    • Открутить гайку ступицы.
    • Демонтировать болты крепления шаровых опор.
    • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
    • Демонтировать защитный экран суппорта.
    • Снять тормозной диск.
    • Открутить рулевую сошку.
    • Зажать в тисках поворотный кулак.
    • Удалить сальники монтировкой или мощной отверткой.
    • Подставив оправку, выбить внешние обоймы подшипников.
    • Протереть и очистить посадочное место.
    • Разобрать новые подшипники.
    • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
    • Заложить смазку, заполнив ⅔ пространства обойме.
    • Установить кольцо и внутреннюю обойму подшипника.
    • Аккуратно запрессовать новый сальник.
    • Повторить операцию монтажа для подшипника со второй стороны ступицы.
    • Поставить узел на шлицы ШРУСа.
    • Наживить ступичную гайку.
    • Прикрутить шаровые и рулевую сошку.
    • Установить защитный кожух и скобу суппорта.
    • Закрутить болты крепления защитного экрана и застопорить.
    • Поставить суппорт с тормозными колодками на место.
    • Поддомкратить машину.
    • Поставить и закрепить колесо.
    • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

    Подробное видео о замене ступичных подшипников

    Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

    • двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
    • два стопорных кольца от этого же автомобиля (номер детали 366553-15).

    Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4х4 также используют ступичный подшипник AUDI 74х40х74, в этом случаи протачивается только поворотные кулаки.

    После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

    А вам приходилось сталкиваться с подобной доработкой ступицы Нивы? Оставляйте рекомендации и отзывы о своих вариантах модернизаций ВАЗ 2121, 2131. Напомним, отечественный внедорожник имеет и другие недостатки, которые тоже устраняются доработками. Найти интересующую информацию о машине также можно по содержанию.

    Ключевые слова: передняя подвеска 4х4

    Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

    Ремонт нивы

    полезные советы по ремонту нивы и нивы шевроле

    Замена ступичного подшипника Нива 2121 своими руками

    Владельцы автомобиля ВАЗ Нива 2121 знают, что износ подшипника передней ступицы – постоянная проблема. Особенно она выражена в транспорте, постоянно эксплуатируемом в тяжёлых условиях. Ремонт можно провести самостоятельно, зная всю последовательность действий. Разберёмся, как поменять ступичный подшипник на Ниве своими руками и отрегулировать его.

    Почему необходима замена?

    Есть некоторые признаки, свидетельствующие, что требуется замена подшипника передней ступицы на Ниве. Самым первым признаком является странный звук, отличающийся от обычного при передвижении по дороге.

    Если он появился, следует обратить внимание на следующие моменты:

    1. Перегрев колеса.
    2. От передних колёс идут вибрации по рулю и кузову.
    3. При передвижении на большой скорости, автомобиль уводит в стороны.
    4. Водителю тяжело контролировать руль при езде по бездорожью.
    5. При повороте руля слышен хруст колёс (даже при выключенном двигателе).

    Даже наличие одного признака может свидетельствовать о том, что передняя ступица Нивы 2121 требует замены. Разрушенный подшипник вызовет выход из строя шаровой опоры подвески и поломке полуоси. Это может привести к переворачиванию машины во время быстрой езды.

    Большинство подшипников Нива 2121 выходит из строя на 100000 км. пробега, даже при условии заявленной износостойкости. Это обусловлено плохим состоянием дорог и постоянной эксплуатацией автомобиля в тяжёлых условиях. Кроме естественных причин поломки, может сказаться неправильная установка подшипника, недостаточное количество смазки и сильное натяжение.

    Проверка ступичного подшипника

    Как было сказано ранее, первым появляется необычный звук при движении по дороге. Точно определить поломку можно поворотом руля. При движении влево, машину заносит в правую сторону. То же происходит и при повороте вправо.

    Проверяют износ подшипника при движении на низкой скорости в 15км/ч. Если при повороте руля влево, характерный звук исчезает – сломалась деталь на соответствующем колесе. Звук пропадает при движении в другую сторону? Значит, проблема в правом подшипнике.

    Более точную диагностику можно провести, подняв автомобиль при помощи домкрата:

    1. Включают двигатель на 4 передачу, разогнав ВАЗ до 70км/ч. Сломанное колесо определяют на слух – оно будет трещать.
    2. Двигатель выключают и дожидаются полной остановки колёс.
    3. Колесо, ранее определённое как поломанное, раскачивают в разных направлениях. Если есть даже незначительный люфт – подшипник подлежит замене.

    Люфт может быть вызван износом подвески или системы управления. Нужно попросить помощника зажать педаль тормоза и снова раскачать колесо. Если люфт остался при нажатии – проблема в подвеске. В противном случае, дело в износе подшипника.

    Этапы самостоятельной замены ступичного подшипника

    Для замены ступичного подшипника ВАЗ 2121 необходимо расположить переднюю часть транспорта над пустым пространством, что обеспечит беспрепятственный доступ к нужным частям. Можно расположить машину на подъёмнике или над смотровой ямой.

    Процесс замены детали проходит в следующей последовательности:

    1. Первым делом снимают колесо, затем – суппорт с направляющей колодок. Дно автомобиля обязательно фиксируют, чтобы не повредить тормоз.
    2. Снимают пыльник, гайку ступичного подшипника и конусную втулку.
    3. Зубилом отгибают стопор гайки, фиксирующей рычаг переднего кулака. Таким же образом – заднего.
    4. Накидным ключом 19 снимают обе гайки и пластину стопора.
    5. Рычаг отводят от кулака и отсоединяют тормозные шланги.
    6. Снимают все крепления и сам кулак, после чего отсоединяют от него ступичное основание

    После завершения всех процессов, необходимо отсоединить подшипник от снования:

    1. Снять поворотный кулак, шаровые опоры, ступичный узел и тормозной диск.
    2. Разъединить поворотный кулак от ступицы с тормозным диском, после чего вытащить болты крепления.
    3. Ступицу от тормозного диска отделить наворачиванием гайки на шпильку и убрать её. Также отделить все шпильки на детали.
    4. Разъединить ступицу от тормозного диска, зубилом выбить грязезащитное кольцо.
    5. Ключом 10 отвернуть болт защитного кожуха и снять его.
    6. Достать сальник и внутреннее кольцо подшипника. Тоже проделать и с другой деталью.

    Ступичное основание необходимо полностью вычистить от отработанной смазки, после чего наносится свежий состав на внутреннюю поверхность и новый подшипник. Все элементы устанавливаются поэтапно в обратной последовательности. При заполнении ступичного основания все детали нужно хорошенько спрессовать с помощью подходящей по диаметру трубы.

    Регулировка ступичного подшипника на ваз 2121

    После замены переднего ступичного подшипника Нивы 2121 необходимо его отрегулировать. Перед этим на поворотный кулак закрепляют часовой индикатор. Его ножку упирают в ступицу колеса около регулировочной гайки. На шпильки надевают накидные ключи за кольца и фиксируют их гайками крепления колеса. За ключи ступицу проворачивают по направлению оси и проверяют величину смещения с помощью установленного ранее индикатора.

    Если он больше 0,15мм, нужно снять гайку и заново отрегулировать подшипник:

    1. Бородком расправить замятый пояс гайки.
    2. Накидным ключом 27 снять её и установить новую.
    3. Затягивать гайку моментом 2,0 кгс.м, одновременно проворачивая ступицу в разных направлениях. Затем ослабить и снова затянуть моментом 0,7 кгс.м.
    4. Отпустить регулировочную гайку на 20-25˚ и проверить зазор подшипников. Он не должен превышать 0,08мм.

    По окончании работ гайку нужно застопорить.

    Что ещё можно сделать?

    Ступичный подшипник Нивы 4х4 не является очень прочным. Он часто ломается и требует ремонта. Чтобы не задумываться о постоянной замене подшипника ступицы переднего колеса ВАЗ 2121, можно использовать альтернативные подшипники, например, двурядные.

    Они имеют преимущества над стандартными в ВАЗ 2121:

    1. Не требуют регулировки и смазки узла. Все необходимые работы производятся на заводе.
    2. Имеют высокую износостойкость.
    3. Не допускают произвольного поворота колёс при движении.
    4. Имеют длительный срок эксплуатации.

    Конечно, перед установкой двурядного подшипника, требуется расточить ступицу до нужного размера. Да и детали имеют достаточно высокую стоимость. Но это компенсируется долгим сроком службы, избавляющим от необходимости постоянного ремонта.

    Замена ступичного подшипника Нива 2121 достаточно проста. Она требует лишь наличия нужных инструментов и чёткого следования инструкции. Замену нужно проводить незамедлительно, если был обнаружен хотя бы один из признаков износа. В противном случае, автомобиль может перевернуться во время езды.

    Замена подшипников передней ступицы

    Установка новой детали

    Производители не слишком щедро смазывают свои подшипники и кольца, так что недостающее количество смазки придется добавить самостоятельно. Подойдет Литол-24 в количестве 40 г, наносим смазку на сепаратор и ролики перед тем, как осуществить замену переднего ступичного п/ш Нивы. Не забываем регулировать зазор. При отсутствии гидропресса или съемника замену будем производить с помощью молотка и оправки (или при помощи старого кольца):

        1. Наружная обойма вставляется в гнездо ступицы и забивается без перекоса через деревянную прокладку.
        2. Для окончательной ее посадки можно взять трубу подходящего диаметра или оправку.
        1. Затем внутрь вкладывается сепаратор, и производится сборка узла по обратному алгоритму.

    Признаки неисправности

    Износ подшипника проявляется в виде следующих симптомов:

    • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
    • Стук или потрескивания в передней части машины при движении;
    • Нагрев передних колес в районе оси.

    При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

    Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

    1. Греются ступицы

    Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

    Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

    Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

    Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

    2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

    Как поменять ступичный подшипник на Ниве

    Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа: 1) Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа. 2) Выпрессовка старых деталей. 3) Запрессовка новых ступичных подшипников (их по два на каждое колесо). 4) Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

    Для ремонта потребуется стандартный набор слесарного инструмента. — Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали. — Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку. — Отвертка, чтобы открутить тормозной суппорт. Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

    Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

    Требуемый комплект инструментов для работы:

    — Торцевой ключ с длинным основанием;— Набор головок и трещотка; — Круглогубцы; — Молоток; — Оправка или труба для выпрессовки; — Съемник с лапками (по возможности); — Домкрат и тиски; — Динамометрический ключ для правильной затяжки гайки ступицы.

    Читать еще:  Обезжиривание кузова – необходимый этап покраски автомобиля

    Начинается первый этап со следующих действий:

      1. Ступичную гайку надо ослабить еще до подъема машины.
      2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов.
      3. После чего вынимаются колодки и откручивается болты суппорта, его присоединяют чем то к верхнему рычагу, например проволокой.
      4. Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:
      5. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото;
      1. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда;
      2. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
      3. Когда все шарниры отсоединены от ходового узла, можно спокойно снять весь узел и приступить к замене.
      4. К слову, разборка проводится так же, когда надо поставить двухрядный элемент с целью усиления подвески Нивы.

    Регулировка ступичного подшипника Шнивы

    Для работы понадобится индикатор и динамометрический ключ.

    Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

    • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
    • Надеть на шпильки накидные ключи и закрепить их гайками.
    • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
    • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
    • Если ход превышает 0,15 мм, отрегулировать люфт.

    Регулировка выполняется следующим образом:

    • Расправить поясок гайки.
    • Открутить ее накидным ключом.
    • Установить новую гайку и затянуть с усилием 2 кгс*м.
    • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
    • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
    • Проверить люфт ступицы.
    • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
    • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

    Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

    • Потуже затянуть гайку.
    • Провернуть колесо на несколько оборотов.
    • Проверить люфт.
    • При необходимости немного ослабить или подтянуть гайку.
    • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
    • Застопорить поясок гайки.

    Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

    Для работы понадобится:

    • Домкрат, баллонный ключ, зубило, молоток.
    • Стандартный комплект отверток и ключей.
    • Съемник полуоси.
    • Газовая (бензиновая) горелка или муфельная печь.
    • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
    • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

    Замена подшипников выполняется следующим образом:

    • Установить машину на ровную площадку.
    • Поставить противооткатные башмаки или кирпичи под передние колеса.
    • Поддомкратить машину.
    • Снять колесо.
    • Подставить упор под задний мост.
    • Открутить крепление тормозного барабана.
    • Демонтировать деталь.
    • Открутить гайки, удерживающие подшипник.
    • Нагрузить задний мост, опустив его на подставку.
    • Выдернуть полуось при помощи съемника.
    • Подвесить тормозной механизм на проволоку.
    • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
    • Расколоть обоймы подшипника ударами зубила.
    • Удалить ржавчину и грязь с посадочной поверхности.
    • Поставить новый подшипник на место.
    • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
    • Заменить сальник.

    Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

    Наглядный процесс замены подшипника полуоси Нивы Шевроле

    Нива Шевроле — замена переднего ступичного подшипника

    Shevrole Niva 4×4 — современный российский внедорожник, отмечается своей неприхотливостью к дорожным условиям. Поэтому довольно часто передние ступичные подшипники и ступица Нивы приближаются к пределу изношенности, об этом свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля. Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

    Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так: — переднее колесо автомобиля подвешивается домкратом; — вращаем его руками и проверяем люфт.

    Признаки износа подшипников: 1. Посторонний шум и металлический стук. 2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси. 3. Вибрация в салоне при езде. Перед тем как осуществлять ремонт, для наглядности посмотрите видео ремонта передней ступицы Shevrole Нива и оцените сложность процесса:

    Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):

    1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, зарубежный аналог — 32008).
    2. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
    3. Стоимость нового изделия в ступицу.

    Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.

    Как поменять подшипник ступицы на Ниве Шевроле своими руками?

    Для ремонта потребуются:

    • Мощный торцевой ключ на 30.
    • Съемник для пальца рулевой тяги.
    • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
    • Набор накидных ключей или головок с трещоткой.
    • Баллонный ключ.
    • Молоток.
    • Круглогубцы.
    • Домкрат.
    • Противооткатные упоры.
    • Тиски.
    • Монтировка.
    • Динамометрический ключ.
    • Доски или деревянный брусок.

    Процесс замены делится на пять этапов:

    1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
    2. Выпрессовка старых подшипников.
    3. Установка новых деталей.
    4. Сборка узла и установка его на место.
    5. Затяжка регулировочной гайки.

    Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

    Чтобы поменять подшипники, необходимо выполнить следующие действия:

    • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
    • Поддомкратить колесо.
    • Открутить болты крепления колесного диска.
    • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
    • Поддомкратить нижний рычаг, сжимая пружину подвески.
    • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
    • Открутить и снять скобу, суппорт и тормозные колодки.
    • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
    • Выкрутить руль в противоположную сторону.
    • Снять датчик ABS.
    • Расшплинтовать и открутить гайку рулевой тяги.
    • Снять палец с помощью съемника.
    • Открутить гайку ступицы.
    • Демонтировать болты крепления шаровых опор.
    • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
    • Демонтировать защитный экран суппорта.
    • Снять тормозной диск.
    • Открутить рулевую сошку.
    • Зажать в тисках поворотный кулак.
    • Удалить сальники монтировкой или мощной отверткой.
    • Подставив оправку, выбить внешние обоймы подшипников.
    • Протереть и очистить посадочное место.
    • Разобрать новые подшипники.
    • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
    • Заложить смазку, заполнив ⅔ пространства обойме.
    • Установить кольцо и внутреннюю обойму подшипника.
    • Аккуратно запрессовать новый сальник.
    • Повторить операцию монтажа для подшипника со второй стороны ступицы.
    • Поставить узел на шлицы ШРУСа.
    • Наживить ступичную гайку.
    • Прикрутить шаровые и рулевую сошку.
    • Установить защитный кожух и скобу суппорта.
    • Закрутить болты крепления защитного экрана и застопорить.
    • Поставить суппорт с тормозными колодками на место.
    • Поддомкратить машину.
    • Поставить и закрепить колесо.
    • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

    Подробное видео о замене ступичных подшипников

    Передняя ступица и подшипник на Ниве Шевроле

    При этом периодически возникает необходимость замены некоторых деталей, в том числе ступичных подшипников. Эта деталь выполняет важную функцию: обеспечивает плавность хода колес, минимизирует трение, обеспечивает свободное вращение колеса относительно оси. Подшипники устанавливаются на каждое колесо.

    При износе этой детали возникает перекос колеса. В результате чего появляется сильный износ резины с одной стороны. Если вовремя не исправить дефект, то это может привести к заклиниванию колеса в результате рассыпания подшипника. На большой скорости это означает потеря рулевого управления – машина может вылететь с дороги или на полосу встречного движения.

    Замена передних ступичных подшипников Нива Шевроле производиться немного чаше, как и на других внедорожниках, что объясняется условиями эксплуатации таких автомобилей. Тяжелые дорожные условия приводят к излишней нагрузки на подвеску автомобилей, поэтому необходимо периодически проводить диагностику состояния автомобиля и при возникновении неполадок производить своевременную замену, не дожидаясь рекомендованного производителем срока.

    Признаки неисправности:

    • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
    • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
    • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

    Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

    Обслуживание ступичных подшипников

    Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.

    При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать

    , а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.

    Ресурс такого подшипника значительно выше, чем у конического, однако увеличивается вероятность поломки раздатки при перегрузках, в то время, как стандартная ступица является своеобразным «предохранителем».

    Выбор нового подшипника.

    Новая деталь выбирается исходя из условий, в которых будет эксплуатироваться автомобиль. Для большинства ситуаций подходят изготавливаемые на заводе ВАЗ подшипники от Нивы 2121. В случае, если автомобиль используется в основном для передвижению по бездорожью лучше использовать более прочные элементы. Очень хорошие показатели у деталей, производимых компанией Triali.

    При производстве на данный автомобиль устанавливаются двухрядные подшипники. Они отличаются более высоким сроком эксплуатации и не требуют дополнительной смазки.

    Процесс замены

    Замена не сложная. Самое главное — иметь весь необходимый для ремонта автомобиля инструмент и следовать следующей инструкции:

    Устанавливаем автомобиль на скорость и ручник. Вывешиваем колесо и снимаем его. Руль нужно вывернуть в ту сторону, с которой происходит снятие подшипника, так как это удобнее для работы с суппортом.

    Снимите скобу суппорта и достаньте тормозные колодки. После этого суппорт нужно открутить и снять с поворотного кулака.

    Открутите датчик ABS и снимите его с поворотного кулака. Затем, снимите шплинт гайки рулевой тяги и открутите ее. Потому как она будет мешать снятию кулака. При помощи съемника-гуся, выдавите палец рулевого наконечника из поворотного кулака.

    При помощи зубила расконтрите гайку ступицы, а затем выкрутите ее. Перед этим снимите защитный колпак.

    Выпрессуйте нижнюю шаровую, открутив гайку на несколько оборотов. Для этого используйте съемник. Тем же способом впрессуйте верхнюю шаровую. Так как рычаг может вывалиться и пружина выстрелит, установите под рычаг домкрат и слегка подожмите его. После этого откручиваем гайки шаровых до конца и снимаем поворотный кулак вместе со ступицей.

    Снимаем тормозной диск со ступицы и зажав в дисках поворотный кулак, выбиваем внешнюю обойму при помощи оправы подходящего диаметра.

    Очищаем посадочное место и запрессовываем при помощи старой обоймы новую. Так как, внутренняя обойма будет сидеть на ступице, забейте новую смазку, пока все разобрано.

    Производим сборку в обратном порядке снятию. Подшипник необходимо затянуть усилием 2 кгс и законтрить. Так как подшипник регулируемый, затяжку нужно производить строго в соответствии с моментом.

    Вот и весь процесс замены.

    Этапы замены ступичного подшипника на Ниве.

    Приподнять с помощью домкрата переднюю часть автомобиля таким образом, чтобы передние колеса не касались земли. Если правая или левая сторона будет поднята не полностью, стабилизатор будет оказывать давление на машину и это может стать серьезным препятствием.

    • подставить упоры под задние колеса.
    • демонтировать колпак ступичной гайки с помощью отвертки.
    • поставить колесо на место
    • необходимо ослабить ступичную гайку. Предварительно надо немного ее расконтровать, для этого можно использовать кусок трубы, чтобы приложить достаточное усилие.
    • снять колесо и с помощью отвертки разжать колодки.
    • После этого снимаются крепежные болты на суппорте. Перед этим надо разогнуть стопорные усики. Суппорт поднимается вверх. Для того, чтобы тормозной шланг не мешался в работе можно закрепить его к пружине.
    • Тормозной диск выбирается с помощью молотка. Для этого нужно немного простучать по периметру.
    • Для того, чтобы убрать палец необходимо наличие специального съемника. На рулевой тяге отмечается то место, где располагался регулировочный болт. Когда палец выпрессован, тяга отводиться в сторону.
    • Убирается крепеж с поворотного кулака.
    • Откручивается гайка, крепящая ступицу. Опорную шайбу лучше убрать при помощт отвертки.
    • Откручивается кулак с ШРУСа.
    • При помощи съемника убирается ступица. При этом поворотный кулак должен быть закреплен в тисках
    • Стопорные кольца снимаются, после чего можно выпрессовывать подшипник. Для этого так же используется специальный съемник.
    • Все запчасти необходимо очистить от грязи с помощью ветоши. После этого в кулак устанавливается внешнее стопорное кольцо. Запрессовать его можно при помощи старого кольца или оправки. Забивать подшипник не рекомендуется, поскольку это может привести к микротрещинам и быстрому разрушению.
    • После этого устанавливается внутреннее кольцо подшипника и в него впрессовывается ступица.
    • Затем производиться установка всех деталей в обратной последовательности.

    Операция по замене переднего ступичного подшипника Нива Шевроле требует соблюдения некоторых нюансов. При монтаже рулевой тяги болт регулировки устанавливается по отметкам, нанесенным во время подготовительных работ. Обязательно следует заменить гайку ступицы на новую. Затягивается гайка только после того, как автомобиль будет опущен на землю. При закручивании гайки должен использоваться динамометрический ключ.

    Конструкция передней ступицы на Нива Шевроле

    Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

    Схема ступицы в сборе.

    Особенностью ступицы является то, что в ней можно регулировать зазор люфта.

    Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

    Ступица в сборе на поворотном кулаке

    Когда необходимо менять ступичный подшипника

    При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

    Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

    1. Повышенный люфт колеса и стуки в районе ступицы.
    2. Скрежет или гул в районе ступицы.

    Чтобы более точно определить поломку, следует разобрать механизм и провести его осмотр.

    Как диагностировать поломку ступицы

    Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

    Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник. Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник.

    Существует несколько стадий износа ступичного подшипника:

    • гул во время поворота;
    • гул во время обычной езды на загруженном автомобиле;
    • гул при езде на пустом автомобиле;
    • постоянный гул, нарастающий во время поворотов;
    • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

    Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

    Что могло послужить причиной поломки подшипника Нива Шевроле:

    • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
    • случается, что различные загрязнения и влажность проникают вглубь подшипника;
    • это является причиной поломки в 18% случаев;
    • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

    Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

    Признаки неисправности

    Износ подшипника проявляется в виде следующих симптомов:

    • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
    • Стук или потрескивания в передней части машины при движении;
    • Нагрев передних колес в районе оси.

    При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

    1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

    Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

    Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

    Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

    2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
