Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110: алгоритм действий

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Трапеция дворников — это деталь, которая преобразует усилие от моторчика на поводки дворников. Со временем фторопластовые втулки в соединениях трапеции забиваются грязью и силы мотора не хватает для очистки стекла на максимальной скорости. Если не обращать на это внимание, то втулки изнашиваются до такой степени, что узел перестает работать даже на первой скорости.

В этой статье разберем процесс замены трапеции дворников на примере ВАЗ 2110.

Ремонт трапеции

Выбор запчасти

Каталожный номер оригинальной трапеции дворника — 2110-5205010. Отдавайте предпочтение трапециям от производителей:

  • Balaton;
  • DK;
  • At program;
  • Стартвольт.

Инструменты для работы:

  • Вороток с трещоткой;
  • Удлинитель;
  • Фонарик;
  • Головка на десять;
  • Шлицевая и крестовая отвертки.

Пошаговый процесс замены

  1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

  • Снимите поводки дворников, потянув от руки на себя.
  • С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.

    Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

    В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.

    Поднимите накладку вверх и отведите в сторону.

    Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.

    Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.

    В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.

    При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.

    Резюмируем

    Замена трапеции без опыта в обслуживании автомобилей займет примерно тридцать минут. Цена замены трапеции ВАЗ 2110, 2111, 2112 на станциях технического обслуживания от 500 до 1000 рублей.

    Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео :

    Замена мотора и трапеции стеклоочистителя

    Конструкция стеклоочистителя на ВАЗ 2110 достаточно надежная и при обычной эксплуатации мотор и сама трапеция может спокойно отходить и все 300 000 км, что было доказано личным опытом многих владельцев. Но бывают и исключения из правил.

    Нередко бывает такое, что обходятся шлицы или конструкция трапеции просто напросто ломается. Если у вас возникли подобные проблемы, то ниже будет рассмотрена процедура ремонта.

    Чтобы заменить все детали стеклоочистителя, нам понадобится следующий инструмент:

    • отвертка плоская и крестовая;
    • головка торцевая на 10 мм;
    • трещоточная рукоятка;

    Чтобы выполнить эту работу, первым делом необходимо выполнить некоторые подготовительные действия, а именно:

    1. Снять накладку лобового стекла (жабо).
    2. Снять утеплитель и уплотнитель под капотом.
    3. Отсоединить один конец резинки расширительного бачка и отвести его в сторону.

    Видеоинструкция по замене трапеции с моторчиком дворников на ВАЗ 2110-2112

    Представленное ниже видео руководство было записано специально для данного сайта с целью наглядной демонстрации всего ремонта. Надеюсь, что все показано доступно и понятно, чтобы разобраться мог даже новичок.

    Если при ознакомлении с роликом у вас возникли какие-либо вопросы или проблемы, можете обращаться в комментариях под видео на моем канале YouTube. Ну а ниже рассмотрим данный ремонт в обычном виде.

    Фото отчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

    Когда все подготовительные моменты сделаны, то все будет выглядеть примерно следующим образом. Сверху стрелками показаны места крепления двух гаек:

    Необходимо открутить их, разумеется.

    После этого отсоединяем хомут крепления расширительного бачка и подняв его немного вверх, отводим в сторону, чтобы получить доступ к третьей гайке крепления трапеции.

    После этого гайку можно открутить, она находится в самом низу практически:

    После того, как с этим справились, можно аккуратно проворачивая трапецию, извлекать ее с левой стороны, немного отгибая в сторону металлическую рамку ниже лобового стекла (усилие нужно совсем небольшое — говорить о каком-либо реальном отгибании не имеет смысла!)

    И поднимаем ее практически до конца, чтобы вынуть:

    И остается только отсоединить штекер питания:

    И теперь окончательно можно вынимать всю конструкцию трапеции и мотора дворников с боре. Если необходимо отсоединить и заменить один моторчик, то в принципе сложностей с этим не возникнет — достаточно открутить его и произвести замену.

    Установка всех снятых деталей происходит в обратной последовательности. Стоит сказать о ценах данных запчастей. Стоимость трапеции в сборе с мотором на ВАЗ 2110 составляет порядка 2000-3000 рублей от производителя Автоваз. Китайские аналоги около 2000 рублей.

    Замена и снятие трапеции дворников ваз 2110

    Если у вас ваз 2110 замена трапеции дворников вам будет необходима, потому как это достаточно слабый узел автомобиля, но замена этого узла очень проста, как ее сделать с минимальными потерями времени читайте здесь.

    Необходимо разъеденить колодки моторчика стеклоочистителя.

    Нужно открутить гайку крепления трапеции с лева.

    Отворачиваем гайку с другой стороны.

    Откручиваем крепление кронштейна моторедуктора.

    Снимаем трапецию со шпилек и извлекаем. Установка трапеции происходит в обратном порядке.

    Если у вас возникли вопросы по замене и снятию трапеции дворников ваз 2110, вы можете посмотреть это видео:

    Материалы по теме:

    Оставьте комментарий Отменить ответ

    Для отправки комментария вам необходимо авторизоваться.

    Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

    Трапеция дворников – механизм для передачи усилия от моторчика стеклоочистителя на поводки дворников. При этом механизм в процессе эксплуатации:

    • постепенно изнашивается;
    • шарниры трапеции забиваются грязью;
    • постепенно из соединений вымывается смазка.

    В результате высокие нагрузки на двигатель дворников выводят моторчик из строя, водитель сталкивается с низким качеством очистки лобового стекла, появляются посторонние шумы во время работы дворников и т.д. Выходом в подобной ситуации является ремонт трапеции или замена трапеции дворников. Подробнее читайте в нашей статье.

    Почему выходит из строя трапеция стеклоочистителей

    Главной причиной всех проблем, связанных с трапецией, является место расположения механизма. Мотор и трапеция дворников находятся прямо под стеклом.

    В данном участке постоянно скапливается грязь, мелкие абразивные частицы, воды и омывающая жидкость.

    Как правило, трапеция ВАЗ 2110 требует ревизии каждые 2 года. Под такой ревизией следует понимать чистку трапеции от грязи и дополнительную смазку. Если этого не сделать, уже через 5-6 лет потребуется замена или ремонт трапеции (используется ремкомплект трапеции).

    Как снять механизм стеклоочистителя

    Для проведения работ по ремонту или замене необходимо знать, как снять трапецию дворников ВАЗ 2110. Для снятия трапеции необходимо подготовить ключ «10», плоскую тонкую отвертку и отвертку крестовую.

    Весь процесс снятия выглядит следующим образом:

    • сначала снимаются щетки стеклоочистителя (дворники);
    • далее снимают пластиковые накладки и откручивают гайки крепления дворников к шпилькам трапеции;
    • теперь необходимо выкрутить саморезы и боковые крепления жабо (защитная облицовка-кожух под лобовым стеклом);
    • если крепления откручиваются с трудом, перед выкручиванием их нужно обработать проникающей смазкой типа WD-40;

    Ремонт и замена трапеции дворников 2110

    Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

    Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

    Как выполняется ремонт трапеции

    Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

    1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
    2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

    Замена трапеции

    Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции не является сложной процедурой. Установка трапеции потребует:

    • вставки нового или восстановленного механизма;
    • крепление механизма болтами;

    В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше). Однако есть некоторые нюансы, на которые следует обращать внимание.

    1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

    После установки всех элементов следует еще раз проверить качество работы дворников. При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д.

    Рекомендации

    Часто на ВАЗ 2110 дворники начинают плохо работать в результате проблем с электромотором, а не трапецией. По этой причине при обслуживании или замене трапеции важно проверять исправность электромоторчика дворников.

      Чтобы проверить двигатель дворников, его нужно отсоединить от трапеции, выкрутив гайку крепления. Затем мотор напрямую подключают к аккумулятору или через стандартный разъем питания. Нормой считается негромкое жужжание при работе. При этом шум, скрежет и потрескивания при подаче питания недопустимы.

    Замена трапеции дворников ваз 2110

    Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

    Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

    Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.

    Виды дворников

    • Классические.

    Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

    • Бескаркасные.

    Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

    • Зимние щетки.

    Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

    • Гибридные.

    Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

    В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

    Замена трапеции стеклоочистителя ваз 2110

    4. Отсоедините фишку двигателя «дворников».

    5. Затем ключом «на 10» отверните гайку левого…

    …потом правого крепления очистителя к автомобилю, …


    6. Открутите болт крепления кронштейна двигателя «дворников».


    7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

    8. Ключом «на 13» отверните гайку держащюю кривошип.

    9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

    … снимите его.

    Меняем трапецию дворников на ВАЗ-2110 – есть ли смысл от ремкомплекта?

    Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

    Что такое трапеция дворников и для чего она нужна?

    Трапеции находятся где-то тут!

    Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

    Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

    Принцип работы

    Чаще всего в трапеции изнашиваются пластиковые втулки.

    Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

    1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
    2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

    Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

    Как определить, что трапеции «кирдык»

    Кирдык — жаргонное слово, означающее крайне плохое положение.

    Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

    Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

    1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
    2. При работе слышится непривычный шум.
    3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
    4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

    Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

    Ремкомплект для ВАЗ-2110

    Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

    При приобретении ремкомплекта обращаем внимание на артикул деталей.

    Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

    Деталь старого и нового образца

    Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

    Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

      Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р .

    Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

    Процесс замены

    Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

    Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

    Между тем, исправность стеклоочистителей – гарантия безопасности при плохой погоде.

    Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная проблема проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается искусственность, с которой дворники двигаются по стеклу.

    Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

    Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, так и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

    Замена трапеции

    Процесс замены несложный, однако он связан с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

    Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому полезно предварительно слить ее часть в заранее подготовленную посуду.

    Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем. Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно вытаскиваем ее из коробки воздухопритока. Все, работа завершена.

    Установка новой трапеции производится в обратном порядке.

    Полезная информация

    Прежде чем покупать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, отличить по внешнему виду. Однако есть достаточно серьезные внутренние различия, что делает невозможным установку «неправильной трапеции.

    Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

    Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также требуется переработка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка заключается в замене поводков «дворников» (на ВАЗ 2110 они немного меньше).

    Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т. к. придется устанавливать новую проводку, надежно изолировать ее.

    Заметим, что для подобных экспериментов нужен незаурядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

    Вывод: чтобы не приобрести вместе с сомнительной вещью куча проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

    Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – очень простое занятие, доступное даже для дилетанта. Еще раз обратим внимание начинающих автолюбителей, что все действия должны проводиться с максимальной аккуратностью – особенно связанные с извлечением.

    Полезная информация? Сохраните у себя, чтобы не потерять

    Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

    Добро пожаловать!
    Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

    Примечание!
    Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

    Краткое содержание:

    Когда нужно менять трапецию на новую?
    В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

    При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

    • Без видимой на то причины они могут работать медленно.
    • Или же не работать вообще.

    Замена трапеции стеклоочистителя:

    Примечание!
    Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

    1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора», пункт «1»)

    2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

    3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

    4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

    5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

    Примечание!
    Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

    6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

    Примечание!
    Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

    7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

    8) И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

    Примечание!
    Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

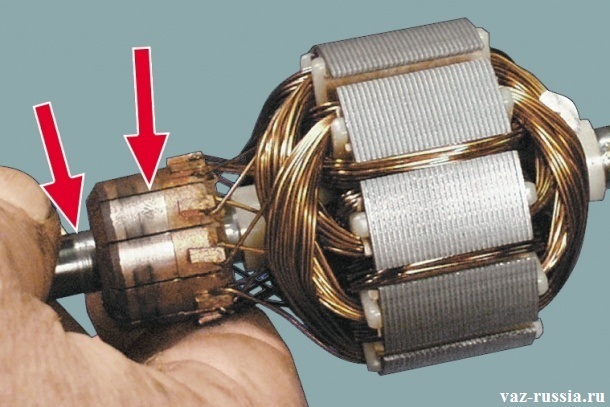

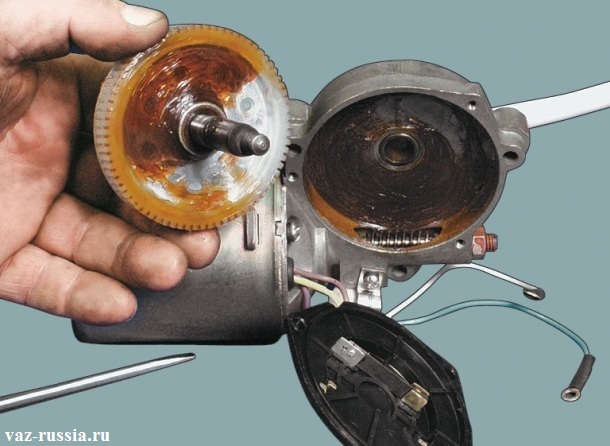

    Полная разборка трапеции стеклоочистителя и её ремонт:

    Примечание!
    В ходе ремонта трапеции стеклоочистителя, ни в коем случае если у вас нет соответствующего опыта не выворачивайте винт регулировки вала якоря. При его выворачивании нарушается осевой зазор у вала!

    Снятие:
    1) В начале с помощью гаечного ключа отверните гайку, которая крепит кривошип трапеции.

    2) И после чего снимите кривошип, поддев его для этого с помощью отвертки.

    3) Теперь повторно взяв в руки гаечный ключ, отверните три болта которые крепят мото-редуктор к кронштейну.

    4) Когда три болта будут откручены, отверткой отверните два винта которые крепят провода к предохранителю, и после чего отсоедините их.

    5) Следом ухватитесь рукой за мото-редуктор и аккуратно снимите его с кронштейна.

    6) Далее поддев отверткой, снимите с вала редуктора стопорное кольцо.

    Примечание!
    За стопорным кольцом располагаются регулировочные шайбы, которые так же необходимо снять. Кстати для более точно обратной сборки, регулировочные шайбы необходимо промаркировать например с помощью фломастера, и при сборке каждую установите на свое место!

    7) Теперь отверните три винта которые крепят крышку к редуктору. После отворачивания снимите крышку.

    8) Когда крышка будет снята, под ней вы увидите панель редуктора, которую тоже будет необходимо снять.

    9) Затем немного повернув редуктор, рукой снимите с него шестерню.

    10) Далее отверните два винта, которые крепят корпус редуктора.

    Примечание!
    Второй винт располагается с другой стороны редуктора!

    11) После отворачивания винтов, извлеките две небольших пластинки из корпуса электродвигателя.

    12) И после чего отсоедините корпус редуктора, от корпуса электродвигателя.

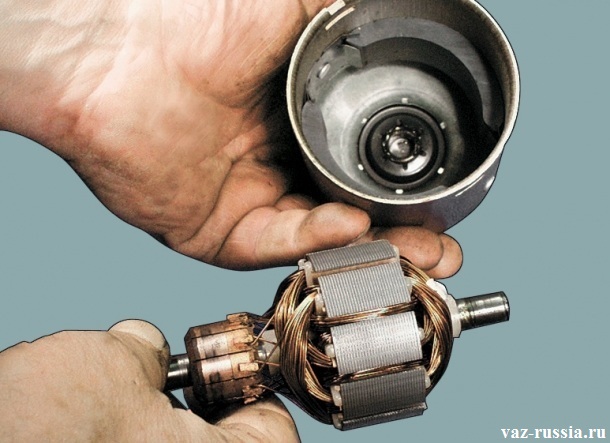

    13) Следом извлеките из корпуса электродвигателя, якорь.

    Примечание!
    Когда якорь будет извлечен, продуйте корпус электродвигателя сжатым воздухом для того что бы удалить из него все мелкие частички угольной пыль!

    14) Теперь переберитесь к трапеции стеклоочистителя, и после чего с обоих валиков трапеции снимите оба стопорных кольца.

    Примечание!
    Под стопорными кольцами находятся регулировочные шайбы, которые так же необходимо снять!

    15) Далее отсоедините тягу от кронштейна стеклоочистителя и после чего с обоих валиков снимите регулировочные шайбы.

    Примечание!
    После отсоединения тяги переберитесь к кронштейну и от него таким же образом отсоедините с обоих сторон уплотнительные кольца, которые располагаются в проточках этого кронштейна!

    16) Затем снова возьмите в руки корпус редуктора, и извлеките из щеткодержателя который на нем находится, пружины щеток.

    Примечание!
    Деформированные, потерявшие упругость пружины замените на новые!

    17) После чего рукой слегка понажимайте на щетки в щеткодержателе.

    Примечание!
    Щетки должна перемещаться легко и без каких либо заеданий. Если вдруг щетки у вас покрылись осколками или сильно износились, то в таком случае замените их на новые. Когда будете устанавливать новые щетки на свое место, выводы их припаяйте к щеткодержателю!

    18) Теперь возьмите в свои руки якорь корпуса электродвигателя и после чего проверьте насколько сильно загрязнен его коллектор, по необходимости зачистите его при помощи мелкозернистой шкурки. А так же в случае если на коллекторе якоря присутствуют царапины и риски, то зачистите его при помощи всё той же мелкозернистой шкурки. С помощью мелкозернистой шкурки так же можно будет зачистить шейки якоря, если они имеют заедания.

    Примечание!
    В случае сильного обгорания коллектора якоря, замените якорь на новый!

    19) Следом возьмите в руки шестерню редуктора и проверьте её состояние.

    Примечание!
    Сильно изношенную шестерню, а так же шестерню с изношенными или поломанными на ней зубьями замените на новую!

    20) Далее посмотрите в каком состоянии у вас находятся тяги.

    Примечание!
    Если тяги деформированы, то в таком случае попробуйте их выправить а если это будет невозможно, то в таком случае замените тяги в сборе на новые!

    21) В случае повреждения резьбы и шлицов обоих валиков, замените тяги в сборе.

    22) После взгляните на контакты механизма самоостанова. Все подгоревшие или же окисленные контакты, зачистите при помощи мелкозернистой шкурки.

    23) Затем все резиновые детали включая резиновые подушки замените на новые, в случае если они потрескались или же порвались или же потеряли свою упругость.

    Установка:
    1) Установка всех деталей на свои места, осуществляется в обратном порядке снятию, но при установки всех деталей обязательно необходимо знать следующие вещи:

    При установке якоря в корпус электродвигателя, обратите свое внимание на то что в выемку вала якоря, обязательно должен быть установлен упорный шарик.

    При обратной сборке редуктора, в обязательном порядке смажьте консистентной смазкой шестерню редуктора, а так же червяк вала электродвигателя.

    В случае установки тяг в кронштейн, при помощи консистентной смазки смажьте оба валика трапеции.

    А так же устанавливать кривошип на вал редуктора, следует параллельно короткой тяги и при условии то что он будет направлен в сторону электродвигателя.

    Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

    Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

    Трапеция дворников — это деталь, которая преобразует усилие от моторчика на поводки дворников. Со временем фторопластовые втулки в соединениях трапеции забиваются грязью и силы мотора не хватает для очистки стекла на максимальной скорости. Если не обращать на это внимание, то втулки изнашиваются до такой степени, что узел перестает работать даже на первой скорости.

    В этой статье разберем процесс замены трапеции дворников на примере ВАЗ 2110.

    Возможные причины неисправности дворников

    Причины неисправности стеклоочистителей могут быть как механические, так и электрические. Поиск неисправности начинаем в первую очередь с предохранителя, а потом разбираем остальное.

    Проблемы, связанные с механикой могут проявляться следующими симптомами:

    1. Когда включается стеклоочиститель, слышно, как работает мотор дворников, но щетки не двигаются. В первую очередь причиной этого может быть открученная или слабая гайка, которая крепит кривошип к оси редуктора.
    2. Если работа щеток происходит не синхронно, причиной может быть поводок – ослабла его крепежная гайка.

    Схема стеклоочистителя на ВАЗ 2110

    Неисправности, связанные с электрикой имеют следующие признаки:

    1. Щетки не занимают крайнее положение, останавливаются где попало, медленно двигаются. Причиной может быть в кольцевом выключателе. В этом случае нужно подогнуть контакты. Если это не помогло, нужна замена мотора дворников в сборе, так как он продается с редуктором.
    2. Включен прерывистый режим, а щетки работают непрерывно, то проблема в реле, его нужно заменить. Если замена не помогла, то вероятно, что окислились или подгорели контакты на концевом выключателе.
    3. Если при включении стеклоочистителя, очистители стекла и якорь не работают, то могли примерзнуть щетки. Другой причиной может быть сгоревший якорь.
    4. Электромотор не работает, но предохранители исправны. В этом случае необходимо проверить контакты, которые имеет привод дворников, а также двигатель. Возможен вариант зависания щеток стеклоочистителя ВАЗ или сгорел якорь.

    Проверка работы стеклоомывателя

    Почему не работают дворники

    В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

    Совместимости трапеций

    Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

    Самые популярные механические поломки дворников:

    • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
    • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

    Что касается проблем с электрической составляющей, то они проявляются так:

    • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
    • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
    • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
    • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

    Видео инструкция по замене трапеции с моторчиком дворников на ВАЗ 2110-2112

    Представленное ниже видео руководство было записано специально для данного сайта с целью наглядной демонстрации всего ремонта. Надеюсь, что все показано доступно и понятно, чтобы разобраться мог даже новичок.

    Если при ознакомлении с роликом у вас возникли какие-либо вопросы или проблемы, можете обращаться в комментариях под видео на моем канале YouTube. Ну а ниже рассмотрим данный ремонт в обычном виде.

    Как определить, что трапеции «кирдык»

    Кирдык — жаргонное слово, означающее крайне плохое положение.

    Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

    Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

    1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
    2. При работе слышится непривычный шум.
    3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
    4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

    Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

    Ремкомплект для ВАЗ-2110

    Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

    При приобретении ремкомплекта обращаем внимание на артикул деталей.

    Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

    Самостоятельная замена щёток стеклоочистителя

    Никакого специального инструмента для этой операции вам не понадобится. Всё делается буквально руками и без лишней суеты. Всё, что нужно сделать, — купить новые, подходящие к вашей машине. Учтите, что правый и левый дворники зачастую неодинаковы по длине.

    Сама процедура замены щёток выполняется за несколько простых шагов:

      Рычаг стеклоочистителя отводится от лобового стекла в вертикальное положение. Аккуратно удерживайте рычаг, иначе он может резко ударить по стеклу и повредить его.

    Первый шаг замены. ‘Дворник’ устанавливается перпендикулярно стеклу

    Снимаем с дворника заглушку

    Тянем щётку вниз на себя и снимаем

    Как заменить: мастер-класс на видео

    Поиск проблем электрической части

    Каждый владелец ВАЗ-2110 невольно обращал внимание на доносящиеся с левой стороны щелчки и еле слышный шум от моторедуктора при работающем стеклоочистителе. Поэтому на начальной стадии поиска причин, почему не работают дворники ВАЗ-2110, нужно проверить работоспособность именно этого изделия.

    Если электрический двигатель не подает никаких признаков жизни, необходимо проверить предохранитель, расположенный на монтажном блоке, который располагается с левой стороны, под рычагом переключения фар. Если предохранитель в рабочем состоянии, это говорит о неисправности в системе подпитки электропривода.

    Определить проблемный участок в цепи поможет мультиметр. Нужно проверить цепь от предохранителя к моторедуктору, от него к гидрокорректору.

    Естественно, необходимо проверить и сам предохранитель. Если на экране мультиметра постоянно светится ноль, и слышен не очень приятный звуковой сигнал, значит, цепь исправна. При появлении на экране нескольких цифр, без звукового сопровождения двигаемся дальше – переходим к осмотру клемм и проводов.

    Устранить неисправность можно следующим образом:

    1. Зачистить и поджать все клеммы, которые проверялись мультиметром.
    2. Заменить проводку.
    3. Поставить новый рычаг на рулевой колонке, включающий стеклоочиститель.

    За функционирование стеклоочистителя отвечает реле К2 (5243747), находящееся в монтажном блоке. Если при работе системы прерывистый режим не наблюдается, то реле пора менять. При данных обстоятельствах проверить нужно и гидрокорректор. Если у реле стеклоочистителя есть дефект, он будет чудесно работать в крайнем третьем положении правого подрулевого переключателя. Неисправное реле не во всех случаях прекращает свою работу. Стеклоочистители могут прекрасно функционировать, если их включить в 1 положение, но на то, что есть присутствие дефекта и реле работает неправильно, укажут паузы между взмахами щеток. Часто реле просто отходит, при этом одновременно не работают дворники и печка. В этом случае нужно обыкновенно поджать контакты.

    В поиске причин, по которым перестали работать дворники на-ВАЗ 2110, попутно нужно проверить концевой выключатель, находящийся на крышке моторедуктора. Также желательно очистить контакты от окиси и подогнуть контактные лепестки.

    Замена дворников ВАЗ-2110

    Процесс замены дворников на «десятке», как, впрочем, и на любом другом автомобиле, очень простой, и не отнимет у вас более пяти минут. Да и инструмента для этого никакого не потребуется. Порядок работ следующий:

    • ветровое стекло накрываем плотной тканью, чтобы защитить его от возможных повреждений;
    • отгибаем поводок дворника от лобового стекла;
    • приподнимаем защелку механизма крепления вверх, проворачиваем каркас на 90 градусов вокруг направляющей и сдвигаем его вниз, снимая с крючка поводка;
    • направляющую нового дворника заводим в крючок крепления и загоняем ее в конец изгиба до щелчка защелки.

    Почему так случилось?

    Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

    Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

    Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

    Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

    Замена трапеции дворников на ВАЗ-2110: алгоритм, фото и видео

    Полезная информация

    Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

    Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

    Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше

    Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

    Электромеханические неполадки

    Не подающий признаков жизни электродвигатель, отсутствие щелчка и сгоревший предохранитель F5 – все эти проблемы указывают на неисправности в моторедукторе, которые можно устранить, если заменить один из узлов:

    • загрязненный коллектор в роторе электродвигателя;
    • щетки, обеспечивающие непрерывный контакт в двигателе;
    • подгоревший коллектор;
    • нарушенную обмотку якоря.

    Почему не работают дворники

    В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

    Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

    Самые популярные механические поломки дворников:

    • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
    • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

    Что касается проблем с электрической составляющей, то они проявляются так:

    • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
    • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
    • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
    • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

    Как определить, что трапеции «кирдык»

    Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

    Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

    1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
    2. При работе слышится непривычный шум.
    3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
    4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

    Как ухаживать за дворниками, чтобы продлить срок их службы

    Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

    • Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
    • Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.
    • В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
    • Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
    • Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
    • Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

    Деталь старого и нового образца

    Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

      Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р .

    Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

    Какие щетки выбрать

    Штатные щетки ВАЗ-2110 состоят из трех элементов:

    • каркаса;
    • самой щетки;
    • крепления.

    Каркас устройства выполнен из металла и имеет составную конструкцию, в которую входит одна главная рейка и две дополнительные, расположенные на ней. Щетка изготавливается из мягкой резины. Посреди ее рабочей поверхности есть продольный выступ (киль), который, собственно, и чистит стекло. Щетка крепится к двум дополнительным рейкам каркаса, входя в их пазы. Для того чтобы дворник легко скользил по стеклу, некоторые производители покрывают его рабочую часть графитом.

    По центру основной рейки имеется механизм крепления, при помощи которого она присоединяется к поводку. Он представляет собой направляющую, за которую зацепляется крюк поводка и пластиковая защелка, фиксирующая соединение.

    Определившись с размером дворников, не спешите покупать первую попавшуюся модель. Дело в том, что рынок автозапчастей сегодня переполнен подделками. Поскупившись на каких-то 100 рублей, вы можете приобрести дворники, которые эффективно проработают несколько дней, а после этого начнут скрипеть и пропускать воду.

    Процесс замены

    Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

    Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

      В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

    Разъединяем колодки моторедуктора стеклоочистителя.

    Откручиваем гайку левого крепления трапеции.

    Отворачиваем гайку с другой стороны.

    Отворачиваем крепление кронштейна моторедуктора.

    Снимаем трапецию со шпилек и извлекаем.

    Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

    Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

    Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

    Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

    Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

    1. 2110-5205015
    2. 2110-5205015-01
    3. 2110-5205015-11
    4. 2110-5205015-20
    5. 2110-5205015-21

    С виду размеры стеклоочистителей одинаковые, но продавцы уверяют, что они несовместимые, и что делать если найти трапецию старого образца уже не представляется возможным? На самом деле, отличия в этих трапециях стеклоочистителя есть, но при условии небольших доработок они становятся взаимозаменяемые.

    Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

    Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

    Если у вы оказались в подобной ситуации, то вот решение:

    1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
    2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
    3. Когда сборка будет завершена, система станет функционировать должным образом.

    Альтернативные решения

    Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

    Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

    Для всех моделей ВАЗ 2110, вне зависимости от года выпуска, предусмотрена установка дворников для стороны водителя и пассажира одинакового размера — 20 дюймов. Длина щетки составляет 508 миллиметров.

    Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

    Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

    Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

    Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

    Электрическая часть

    Она включает в себя:

    • Электродвигатель самого стеклоочистителя;
    • Электродвигатель омывателя стекла;
    • Переключатель стеклоочистителя и омывателя — находится под рулем ВАЗ 2110;
    • Основное и дополнительное реле — находятся в монтажном блоке и обеспечивают циклическую работу дворников;
    • Биметаллический предохранитель — является термическим по своему типу, его концевой выключатель расположен в редукторе электродвигателя стеклоочистителя.

    Как правильно поставить трапецию дворников ваз 2110

    1200 руб. за фотоотчёт

    Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

    Замена трапеции дворников (стеклоочистителя) на ВАЗ 2110, 2111, 2112 может потребоваться достаточно редко, но все же, после нескольких лет эксплуатации автомобиля, автовладельцы сталкиваются с тем, что трапеция начинает работать либо с перерывами, либо напрочь отказывается махать стеклоочистителями в большой ливень. Именно в таком случае нужно будет снимать трапецию и смотреть в чем причина… Возможно шлицы съелись, а может и моторчик накрылся — бывает по-разному. Далее рассмотрим наглядно как происходит замена дворников ВАЗ 2110, вернее — трапеции.

    И так, чтобы добраться к трапеции дворников сначала нужно поснимать сами дворники, а потом снять жабо (выкрутить 4 самореза крепления сверху и 7 внизу, а также 2 гайки по углам). Для удобности доступа к трапеции стеклочистителей нужно будет снять обшивку-утеплитель в моторном отсеке и убрать в сторону расширительный бачок. После чего открутить гайки крепления трапеции и моторчика привода (два болта по бокам и один снизу, а еще отсоединить штекер питания моторчика дворников). Затем, сняв трапецию со шпилек, проворачивая, вытаскиваем её. Установка в обратном порядке. Следует отметить что на десятое семейство устанавливаются два вида трапеций: старого и нового образца.

    И так как это обычно со мной бывает, ничего не предвещало беды…
    Отмотав за день 500 км до Старого Дрожжаного что рядом с Ульяновском и обратно. Я было думал что ничего плохого не случится. Отвозил я в столь дальние места Планшетник для папы…

    Так вот, приехав в Казань я решил что надо бы обзавестись дефлекторами на дверях чтоб в уши не задувало.

    Но у меня же руки растут из «правильного места» я же могу! Чей-то плохо у меня водительский дворник затянут, надо его подтянуть подумал я и оторвал на**й шпильку вместе с гайкой…

    Теперь о главном. Замена трапеции.
    Дальше будет МНОГО БУКВ! И КАРТИНОК!
    Замена трапеции выполняется в точности как это описано в инструкции по эксплуатации автомобиля. С одной оговоркой. Пацаны не меняйте ее вечером после слов продавца-консультаната в магазине автозапчастей «б*я да она легко снимается». Это не так.
    Я снимал ее вечером, устанавливал (неправильно), затем снимал утром, устанавливал (по инструкции не правильно), затем поехал в сервис там ее отрегулировали.

    Для начала после съема трапеции не снимайте гайку муфты (которая на 13) Нужно запомнить положение ходунка и ставить в точности как она у вас была. Вот теперь когда вы не совершили моих ошибок Поехали!

    Снимаем минусовую клемму!

    Снимаем дворники, затем снимаем Жабо (по инструкции или по памяти), скидываем ремешок с расширительного бачка.

    Ключом на 10 отворачиваем правую гайку (с пассажирской стороны) под нее (моей) головкой не подлезть.

    Затем аккуратно снимаем штекер питания моторчика.
    Аккуратно (с матом и веселыми плясками) вынимаем трапецию. Она вынимается дадада…

    Внимание при замене трапеции (только если моторчик не провернуло!) запомните (!сфотографируйте!) положение муфты при съеме.

    И собирайте новую трапецию только в этом положении.

    Я собрал как в инструкции и у меня дворники делали один полный ход и еще пол хода…
    Вот такие руки…

    Вобщем во второй раз я за**ался и поехал. Поехал к нормальным ребятам с прямыми руками. В автосервис. Кстати помимо этого они еще много чего делают. Отрегулировали они мне ход дворников за 200 рублей даже трапецию не сняли а собрал обратно я все сам.

    Ровных вам дорог и поменьше камер на них!

    Цена вопроса: 700 ₽

    Лада 2110 2005, двигатель бензиновый 1.6 л., 89 л. с., передний привод, механическая коробка передач — своими руками

    Машины в продаже

    Лада 2110, 2007

    Лада 2110, 2005

    Лада 2110, 2011

    Лада 2110, 2005

    Комментарии 9

    Скажите подходит ли трапеция ваз 2112 на 2110?

    Ну вот блин напугал… Не буду сам менять😁😁😁

    Только что поменял трапецию. В магазине с продавцом открутили моторчик чтобы померить отверстие в поводке, так как до определенного времени они шли с отверстием 8 мм, а позже пошли 10 мм, и разумеется не отметили положение поводка на валу мотора. Делал так ; прикрутил трапецию с моторчиком к кузову(поводок с моторчика снят) если смотреть на машину спереди моторчик вращается по часовой стрелке, вручную прокручиваем поводок и смотрим на ось дворника, находим мертвую точку, когда поводок вращаем а ось не вращаеться и подводим к месту где ось только начинает вращаться по часовой стрелке, ставим поводок и затягиваем.

    Вот такая беда и у меня сегодня приключилась…сначала сам дворник прокручивал в посадочном месте…Ну я же парень умный xD, поменял болт, думал будет лучше…нефига…стерлись грани…дворник на месте?а трапеция крутиться(ну само место, куда крепиться дворник)…Хотел подтянуть дворник, точнее болт и таааадаааам…отломился(все так же как у тебя)…поехал без дворников, а на улице дождь, чуть не угодил в колодец колесом…Короче…приехал к друзьям, пока их ждал, перекрутил дворник с пассажирской стороны ровно так что бы чистил с моей стороны хоть как тоПолучился Монодворник типа…Колхоз стайл…по пацански…НО…вот теперь надо как то купить новый и все поменять…а денег в кармане 1000 и хз сколько это все будет стоить, а на улице дождь…а после завтра -10 будет…))))
    Фигасебе я тут написал, мини отчет прям))))

    Продемонстрируем как своими руками заменить трапецию дворников (стеклоочистителя) с моторчиком на автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111. Первым делом откручиваем гайки крепления дворников и снимаем их. При помощи тонкой отвёртки, вынимаем заглушки, под ними находятся саморезы, которые необходимо выкрутить:

    При открытом капоте выкручиваем саморезы крепления обшивки капота:

    Остаётся открутить две гайка с каждого угла, находятся они с левой и правой стороны. Теперь можно аккуратно приподнимать пластиковую накладку, отводим её в сторону. Вытаскиваем или просто поднимаем обшивку подкапотного пространства, далее приподнимаем и отводим в сторону расширительный бачок. После этого откручиваем гайки крепления трапеции вместе с моторчиком. У трапеции стеклоочистителя есть ещё один болт крепления снизу, его необходимо открутить:

    Удобнее всего работать трещоткой с хорошим удлинителем. После, сразу же отсоединяем штекер. Теперь всю трапецию дворников (стеклоочистителя) с моторчиком можно вытаскивать со своего места.

    Видео замены трапеции дворников в ВАЗ 2110, ВАЗ 2112:

    Резервная видео инструкция по замене трапеции стеклоочистителя в ВАЗ 2110 :

    Читать еще:  Как самостоятельно выставить метки ГРМ
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
