Замена помпы на ваз 2114 и 2115. все по силам каждому

Замена помпы ВАЗ 2113, 2114, 2115 8 клапанов своими руками

Своевременная замена помпы на автомобилях АвтоВАЗ 2113-2115 моделей – залог надежной и безотказной работы двигателя.

Помпа или водяной насос является функциональной частью системы охлаждения ДВС, предназначение которой заключается в регулировке кругооборота жидкости по охлаждаемым контурам. Со временем, при эксплуатации мощность водяного насоса на отечественных автомобилях может снизиться, в результате чего двигатель будет подвержен перегреву – чтобы не допустить этого, важно своевременно диагностировать износ комплектующих и произвести их замену.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

  • гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
  • головка на 10, желательно с длинным корпусом;
  • шлицевая отвертка с длинной ручкой.

Также может понадобиться домкрат и баллонный ключ, герметик, новые фрикционные прокладки, ветошь для протирки и мягкая щетка.

Совместимость с авто

Совместимость с типом двигателя

Примерная стоимость, руб.

ВАЗ 2108-2115, KALINA

ВАЗ 2108-2115, KALINA

ВАЗ 2108-2115, KALINA

Как определить износ

Первым фактором, сигнализирующем о скором выходе из строя помпы на АвтоВАЗе является наличие запаха антифриза в салоне автомобиля. При появлении данного признака рекомендуется срочно произвести диагностический осмотр устройства. Также популярными симптомами выработки ресурса у мотора считаются:

  • хронический перегрев двигателя, что определяется отметкой завышенной температуры на датчике;
  • наличие подтеков охлаждаемой жидкости под капотом;
  • люфт подшипников ГРМ или наличие посторонних звуков и скрипов под капотом.

Замена помпы

Установка новой помпы на ВАЗ 2113, 2114, 2115 не отличается излишней сложностью и без проблем выполняется даже при отсутствии практических навыков – достаточно придерживаться следующей инструкции:

  1. Для начала загоняем транспортное средство на смотровую яму или приподнимаем передок с помощью домкрата.
  2. Далее демонтируем защиту картера-коробки на днище авто и открываем авто.
  3. Затем откручиваем вентиль с радиатора, сливаем в подготовленную тару охлаждаемую жидкость.
  4. Теперь находим винт на блоке цилиндров двигателя, откручиваем и также сливаем всю жидкость с мотора.

Далее откручиваем кожух ремня, отвинчиваем болт зубчатого шкива, предварительно отметив стоковое положение метками на корпусе.

  • Откручиваем гайку натяжителя ремня и демонтируем саму деталь.
  • Затем снимаем ремень, откидываем его в сторону, после чего демонтируем заднюю часть кожуха ГРМ и извлекаем защиту.

    Теперь наконечником шлицевой отвертки поддеваем помпу и аккуратно извлекаем деталь наружу, после чего извлекаем из блока цилиндров частички абразива или прокладок.

  • В завершение процедуры собираем весь механизм в обратном порядке, заливаем новый тосол и проверяем работоспособность агрегата на холостом ходу.
  • Проверка исправного функционирования устройства производится в движении на малой скорости по неровной дороге – если в салоне отсутствует запах охлаждаемой жидкости. А под капотом не издаются посторонние звуки, то работа выполнена качественно. Весь фронт работ по замене помпы, независимо от архитектуры двигателя займет не более 1 часа и не потребует сторонней помощи.
    Также смотрите подробное видео замены помпы на автомобилях ВАЗ 2113, 2114 и 2115 с 8 клапанными ДВС:

    Лада 2114 › Бортжурнал › Замена помпы ( водяного насоса )

    В один прекрасный день я заметил лужу под машиной. Открыл капот, увидел, что уровень антифриза в бачке стал значительно ниже, плюс защита была вся мокрая с левой стороны двигателя. Соответственно стал искать места утечки. Внимательно посмотрел все патрубки, но нигде не нашел утечки. После этого я снял кожух ремня ГРМ и пощупал за помой. Пальцы у меня оказались мокрые, отсюда сразу стало понятно откуда уходит антифриз. Не долго думая, я пошел в магазин и купил помпу с прокладкой. На выбрал было 2 вида: с крыльчаткой из пластика и металла. Я выбрал с металлической крыльчаткой т.к. как мне кажется она надежнее.
    Так же приобрел герметик. После я поехал в гараж и приступил к ремонту.
    Первым делом я снял защиту двигателя, чтобы в дальнейшем слить антифриз. После чего я начал снимать звездочку распредвала. Для этого я расслабил натяжитель и скинул ремень ГРМ с звездочки. Предварительно выставил метки, чтобы потом было проще. Для демонтажа звездочки распредвала мне понадобилось два ключа. Один на 10 а второй на 17. Ключом на 10 я зафиксировал звездочку, и начал ослаблять болт на 17. Шел он очень туго, понадобилась труба, чтобы его открутить. После этого с помощью отвертки я стал аккуратно расшативать звездочку и снимать ее. Во время снятия звездочки нужно быть внимательным, потому что может выпасть шпонка, поэтому лучше подставить руку снизу чтобы ее не потерять, иногда шпонка не выпадывает и остается на месте. После этого я снял натяжитель.

    После чего я принялся сливать антифриз. Для этого я открутил пробку, которая находится в блоке цилиндров.
    С радиатора я сливать не стал т.к. не видел необходимости.

    Что бы был не сильный напор антифриза, можно не откручивать крышку бачка расширителя. тогда будет литься потихоньку, если нужно побыстрее слить, тогда можно открутить. Потом я ее прикрутил и начал снимать защитный металлический щиток ключом на 10. Так для снятия этого щитка нам необходимо будет открутить и те болты, на которые крепится помпа. После этого, я стал вытаскивать этот щиток, пришлось опробовать несколько вариантов, прежде чем удалось его вытащить. Теперь доступ к помпе открыт. Т.к. мы открутили болты, которые крепят помпу, нам осталось только извлечь ее. Вот результат.

    После этого я взял новую помпу и протер места, куда буду наносить герметик, WD-40. После этого я нанес на прокладку герметик с внутренней стороны, насадил ее на помпу и оставил на 10 минут. В это время я протер той же жидкостью место, где помпа крепится на двигатель.
    После извлечения старой помпы, сразу стало понятно почему происходила утечка. Часть прокладки осталась на двигателе, а часть на помпе. Прокладка по всей видимости уже не держала.

    Я решил заменить не только прокладку но и помпу, потому что старая помпа начала шуметь и уже подходил срок ее службы.

    После непродолжительного периода времени я смазал прокладку со стороны соединения с двигателем, поставил новую помпу. Необходимо так же учитывать, что отверстия на помпе находится не на равном расстоянии, поэтому прежде необходимо определить, как ставится помпа. Для этого можно ее поставить и подкрутить два болта, этого будет достаточно чтобы понять правильно она стоит или нет. После установки я надел обратно защитный металлический щиток и стал затягивать болты. При этом болты которые держат помпу я закручивал равномерно, и затягивал постепенно, чтобы у меня нигде не выдавило герметик.

    После чего я установил в обратно порядке звездочку распредвала и натяжитель, и затянул необходимые болты и гайки. После этого я начал выставлять метки. Первым делом я проверил метку на маховике в окошке рядом со стыком двигателя. Метка на маховике должна совпадать с меткой на корпусе.

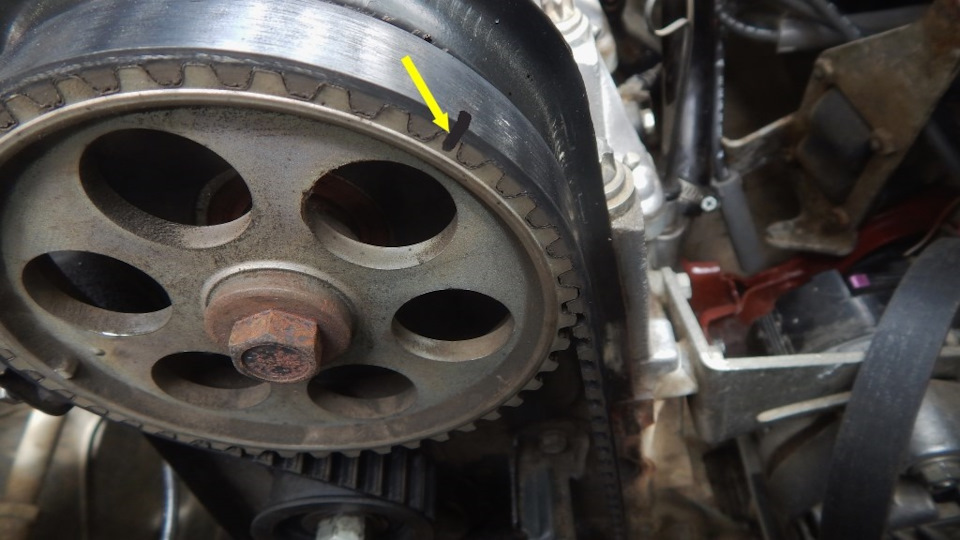

    Там все было в порядке. После чего, я провернул звездочку распредвала таким образом что бы метка на шестерне совпадала с выступом на крышке.

    После чего я накинул ремень ГРМ и посмотрел, чтобы первый зубчик после прорези на шкиве зажигания совпадал с ремнем ГРМ.

    Так же можно отсчитать от прорези 20 зубчиков, 20 зубчик должен приходится на ДПКВ, если все верно установлено.
    После установки всех меток, я все прокрутил на 2 полных оборота, и посмотрел на месте ли метки. Все было на месте, а значит что метки были установлены правильно. После этого я надел кожух ремня ГРМ, установил на место защиту, и залил антифриз. Завел, помял патрубки, прогнал антифриз по система, долил необходимое количество и на этом закончил.
    Сейчас уровень антифриза стоит на месте, никуда не убегает, под машиной сухо. Так же ушли посторонние звуки. Результатом очень доволен, потрачено времени совсем было не жалко =)

    Какая помпа на ВАЗ-2114 будет лучше

    Водяной насос системы охлаждения двигателя или просто помпа – важнейший элемент, который отвечает за прокачку охлаждающей жидкости по каналам системы охлаждения. Циркуляция жидкости в системе является обязательной для поддержания нормальной рабочей температуры двигателя.

    Если помпа изнашивается, частично или полностью выходит из строя, можно столкнуться со следующими неисправностями:

    • перегрев двигателя;
    • утечки охлаждающей жидкости через помпу;
    • посторонние шумы в области помпы;
    • заклинивание водяного насоса и обрыв ремня ГРМ;

    Чтобы избежать серьезных поломок, необходима регулярная проверка и своевременная замена помпы ВАЗ 2114. Для этого потребуется снять привод с водяного насоса, демонтировать помпу и правильно установить новый насос. Подробнее читайте в нашей статье.

    Водяной насос (помпа) системы охлаждения: устройство

    Помпа 2114, как и на многих других автомобилях, имеет следующую конструкцию:

    • стальной или алюминиевый корпус;
    • рабочее колесо (крыльчатка);
    • крыльчатка установлена на приводном валу со шкивом на одной стороне;
    • на другой стороне вала стоит подшипник помпы;

    Внутри корпуса помпы выполнены особы каналы для подвода и отвода антифриза. За счет вращения приводного вала (приводится от ремня ГРМ) с крыльчаткой удается реализовать эффективную и постоянную циркуляцию ОЖ в системе охлаждения двигателя. При этом если двигатель не работает, помпа также не вращается и жидкость в системе не циркулирует.

    Для чего нужна помпа в автомобиле

    Насос способствует движению жидкости (антифриз или тосол) в системе охлаждения. Внутри механизма имеется вал. Туда крепится крыльчатка, при вращении которой происходит циркуляция.

    С противоположной стороны к валу закрепляют шкив. Система активизируется за счет вращения детали в газораспределительном механизме (ГРМ). Когда помпа приходит в негодность (чаще всего клинит), мотор автомобиля может перегреться. При некоторых поломках из устройства начинает вытекать антифриз.

    В автомобилях чаще используется водяная помпа центробежного типа. Этот вариант отличается простотой конструкции и долговечностью.

    Неисправности помпы

    Как правило, среди основных поломок водяного насоса можно выделить течь помпы, разрушение крыльчатки, износ и заклинивание подшипника приводного вала. Самой серьезной проблемой является неисправность, когда заклинила помпа. В этом случае высока вероятность обрыва ремня ГРМ и загиба клапанов.

    Если крыльчатка помпы разрушается, производительность насоса падает, двигатель начинает перегреваться. Зачастую разрушение крыльчатки происходит по причине несвоевременной замены антифриза, сильного загрязнения системы охлаждения, естественного износа и т.д.

    Что касается течей помпы, в этом случае уровень ОЖ в системе может постепенно или интенсивно понижаться. При нарушении герметичности, а также в зависимости от степени интенсивности утечки, антифриз может попадать на ремень ГРМ и вывести привод из строя. Также снижение уровня охлаждающей жидкости может привести к перегреву мотора.

    Как проверить помпу

    К первым признакам, которые указывают на необходимость проверки водяного насоса, можно отнести:

    • посторонние шумы при вращении насоса;
    • перегревы двигателя без других видимых причин;
    • снижение уровня ОЖ и протечки в области помпы, в салоне пахнет антифризом;

    При этом затягивать с диагностикой не стоит, так как игнорирование отдельных симптомов может привести к более серьезным последствиям (обрыв ремня ГРМ, критический перегрев и т.д.).

    Если при визуальном наружном осмотре проблем с помпой не выявлено, тогда потребуется:

    • завести мотор и прогреть до рабочей температуры, после чего зажать рукой верхний шланг радиатора. Циркуляция жидкости в системе укажет на то, что, как минимум, насос работает.
    • также можно снять кожух ремня ГРМ, после чего осмотреть сальник. Если темных пятен и потеков нет, тогда герметичность помпы в норме.

    Обратите внимание, данные методы проверки являются поверхностными и не дают полной гарантии того, что насос полностью исправен. Например, помпа 2115 или помпа на 2114, а также на любом другом авто может быть полностью сухой и работать тихо. При этом люфт подшипника в таком насосе все равно присутствует, а также крыльчатка внутри может быть частично разрушена. В результате есть риски заклинивания подшипника или скорых протечек по сальнику.

    Также важно понимать, что разрушенная крыльчатка не позволяет насосу нормально прокачивать охлаждающую жидкость, что приводит к перегревам. Чтобы исключить такие скрытые неисправности, для детальной проверки насос нужно снимать с автомобиля, после чего проверяется вал и подшипник на люфты, оценивается состояние сальника, шкива и т.д.

    По этой причине даже в случае исправной работы замена помпы показана каждые 60-80 тыс. км. пробега. При этом опытные специалисты рекомендуют всегда менять помпу вместе с ремнем ГРМ (через 40-50 тыс. км.). Также важно использовать качественные запчасти известных производителей. В противном случае водяной насос может выйти из строя уже через 20-30 тыс. км. пробега.

    В ситуации, когда нужна качественная помпа ВАЗ 2114, цена такой запчасти может показаться несколько завышенной. Однако затраты на такой насос полностью оправданы, особенно если учесть стоимость ремонта мотора в случае обрыва ремня ГРМ. Главное, приобрести оригинальное изделие, так как на рынке часто встречаются подделки сомнительного качества.

    Как проверить работоспособность помпы?

    Как проверить помпу — вопрос несложный. Это может сделать любой автовладелец, не прибегая к помощи специалистов. Первое, что может стать тревожным сигналом в работе помпы ВАЗ 2114, это превышение температуры жидкости в системе охлаждения двигателя. Эту информацию вам даст стрелка на табло приборной панели. Температура жидкости в двигателе не должна превышать отметку 90 при штатной работе системы.

    Если же вы заметили, что индикатор температуры поднялся выше допустимой нормы, это может указывать либо на утечку охлаждающей жидкости, что также является причиной некорректной работы водяного насоса или его составных, либо на его полный выход из строя. В любом случае, даже после просмотра обучающего видео, следует провести еще пару тестов. Нужно прогреть мотор автомобиля до рабочей температуры (82-90 градусов) и пережать верхний патрубок радиатора.

    Если водяной насос исправен, то вы будете ощущать пульсирующее давление в патрубке. Помимо этого, стоит осмотреть сальник и определить, вытекает ли охлаждающая жидкость по отверстиям насоса. Для этого следует снять крышку ремня газораспределительного механизма. Если на отверстиях насоса есть коричневатые подтеки или отложения, то это верный знак того, что сальник необходимо заменить. О неисправности помпы, а именно поломке подшипника, можно понять по характерному шуму при работе насоса.

    Если же визуально определить повреждения водяного насоса невозможно, но все предпосылки могут указывать на его неисправность, единственным верным шагом будет извлечение помпы наружу. Так вы сможете оценить на глаз работоспособность обратной стороны ротора, а именно лопастей, которые зачастую разрушаются от воздействия ржавчины. В любом случае замена водяного насоса не доставит вам хлопот, если вы подробно изучите процесс на видео и будете следовать инструкциям, описанным ниже.

    Замена помпы на 2114

    Помпа на ВАЗ 2114 меняется достаточно просто, в результате чего все работы можно выполнить своими руками. После того, как была приобретена новая помпа, замена выполняется с использованием следующих инструментов:

    • ключ на «10»;
    • ключ на «17»;
    • ключ на «19»;
    • головка на «10»;
    • отвертка плоская.

    На ВАЗ 2114 замена помпы выполняется следующим образом:

    1. Автомобиль нужно загнать на яму или поднять на подъемнике;
    2. Затем потребуется снять защиту картера ключом 17 и 19;
    3. Далее мотор должен остыть (необходимо 2-3 часа);
    4. После остывания откручивается вентиль с радиатора (слева) для слива ТОСОЛа;
    5. Теперь нужно открутить болт на блоке цилиндров, чтобы слить ОЖ из двигателя;
    6. Дальше ключом на 10 отворачиваем три болта, которые держат внешний кожух ремня ГРМ;
    7. Ключом на 17 нужно сорвать болт зубчатого шкива (важно не потерять шпонку, заранее выставив метки);
    8. Также ключом на 17 нужно открутить гайку ролика натяжителя ремня и снять натяжитель ремня;
    9. Далее нужно снять ремень с верхнего зубчатого шкива и помпы, отодвинув сторону радиатора;
      Рекомендуем также прочитать статью о том, как заменить форсунки или почистить инжектор ВАЗ 2114. Из этой статьи вы узнаете об особенностях чистки или замены форсунок ВАЗ 2114.
    10. После откручивается болт, удерживающий шкив, и заем вытаскивается (не потеряйте шпонку);
    11. При помощи маленькой трещотки и головки на «10», следует открутить болты и гайку, которые удерживают задний кожух ремня;
    12. Сняв защиту, плоской отверткой помпу подевают за край, после чего насос извлекают;
    13. Далее необходима очистка блока цилиндров от старой прокладки помпы (полная очистка мелкой наждачкой посадочного места помпы, так как в противном случае насос станет криво и будет течь);
    14. Предпоследний этап — промазать герметиком новую прокладку с обеих сторон, после чего прокладка ставится в посадочное место помпы;
    15. Завершаем работы, вставив помпу на место (важно, чтобы надпись на помпе оказалась сверху);
    16. После того, как новая помпа ВАЗ 2114 установлена, можно производить обратную сборку и выждать некоторое время, чтобы герметик застыл (желательно не мене 12 часов);
    17. Дальше можно заливать антифриз и выполнять проверку на качество работы нового насоса и герметичность.

    Замена помпы на ВАЗ 2114 и 2115. Все по силам каждому

    Замена ремня ГРМ Лада Гранта 1.6 на 16 клапанов

    • Набор ключей (10,17,19);
    • Головку на 10;
    • Шлицевую отвертку.

    Снимаем защиту картера. Иначе она будет нам мешать при дальнейших действиях; Сливаем антифриз. Для этого открываем вентиль на радиаторе. Находим сливной болт на двигателе и выкручиваем. Иногда поступают проще. Элементарно откручивают хомут патрубка, и через него сливаем жидкость; При использовании ключа ”10” откручивается 3 болта, крепящих кожух ГРМ; Выставляем метки; При использовании ключа ”17” срывается винт крепления шкива распредвала. Для этого, заклиньте отверткой шкив. Будьте аккуратны, не стоит терять шпонку; Откручиваем натяжитель ремня и снимаем его; Ремень снимается с верхнего шкива и с помпы; Снимаем шкив распредвала. Обычно он снимается без проблем, в крайнем случае, можно слегка постучать с обратной стороны молотком; Откручиваем защитный кожух, после чего снимем его; Гайки крепления заднего кожуха одновременно крепят и помпу. Поэтому, для ее извлечения, теперь достаточно просто поддеть край шлицевой отверткой. Далее помпа аккуратно извлекается; С блока цилиндров вычищаем то, что осталось от прокладки. Чем лучше вы зачистите место посадки насоса, тем лучше. Малейший кусочек прежней прокладки приведет к неровной установке нового узла и утечке жидкости; Смазывается герметиком новая прокладка, делать это нужно с обеих сторон. Аккуратно устанавливаем его на место; Устанавливаем помпу обратно

    Обратите внимание на надпись. Она должна находиться наверху; Устанавливаем снятые запчасти.

    Рекомендации

    Хотя на ВАЗ 2114 помпа меняется относительно просто (кстати, помпа ВАЗ 2115, 2114 или 2113 меняется одинаково), важно при замене тщательно очистить посадочное место насоса. Дело в том, что установка на старый герметик приведет к недостаточно плотному прилеганию. В результате сразу или немного позже возникают течи водяного насоса, что потребует повторного снятия помпы.

    В обязательном порядке после установки новой помпы нужно дать время новому герметику полностью застыть. Только после застывания в систему можно заливать антифриз. Распространенная ошибка — установить помпу и сразу залить свежую ОЖ в систему.

    Читать еще:  Почему бедная смесь на инжекторе: признаки, причины, действия

    Рекомендуем также прочитать статью о том, как проверить помпу без снятия с машины. Из этой статьи вы узнаете о доступных способах проверки помпы на автомобиле.

    После того, как новая помпа была установлена и ТОСОЛ залит в систему, следует завести двигатель, прогреть мотор до рабочих температур. Далее следует осмотреть место установки помпы на предмет пятен и потеков.

    Также нужно провести пробную поездку после замены, при этом лучше ехать по неровной дороге на средней скорости. Если стуков не слышно, температура мотора в норме, а также при проведении последующего визуального осмотра течей в области помпы нет, замену помпы ВАЗ 2114 своими руками можно считать правильной и выполненной успешно.

    Замена помпы на ВАЗ 2113, 2114, 2115

    В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

    Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

    1. Прикрутить болты и затянуть на фланце помпы.
    2. Поставить кожух из металла. Закрутить болты крепления.
    3. Установить шкив распредвала. Затянуть болт.


    Установка шкива распредвала

    1. Поставить натяжительный ролик и ремень ГРМ.


    Установка натяжительного ролика и ременя ГРМ.

    1. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
    2. Установить защитную крышку механизма ГРМ из пластика.
    3. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
    4. Установить патрубок, затянуть крепление.
    5. До нужного объема залить антифриз или тосол.

    После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

    На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

    1. Необходимо демонтировать две шестерни распредвала.
    2. Требуется снятие опорного ролика.
    3. Чтобы достать защитный кожух, нужно снимать колесо.

    16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

    Внимание! Водяные насосы для двигателей инжектор 8 клапанов и 16 — разные.

    Помпа на автомобиле ваз 2114 и ее замена


    Если насос охлаждающей жидкости или помпа перестают нормально функционировать, то в системе охлаждения начнутся перебои охлаждения, так как насос не будет в нужных объемах качать жидкость по большому кругу. В итоге в двигателе ВАЗ-2114 8 клапанов силовой агрегат начнет перегреваться, и в скором времени выйдет из строя, что приведет к серьезным последствиям. Избежать неприятного инцидента поможет замена помпы для ВАЗ-2114, которая будет осуществлена своевременно.

    Можно ли самостоятельно заменить помпу ВАЗ-2114 на 8 клапанов


    Если владелец автомобиля имеет навыки ремонтных работ, то он сможет самостоятельно заменить поврежденный насос на новый элемент охлаждения. Проводится операция поэтапно:

    • лучше всего установить машину на специальную эстакаду или яму для осмотра и ремонта;
    • обязательно следует обесточить автомобиль, отключив все клеммы с аккумулятора;
    • с расширительного бачка нужно снять крышку;
    • в район размещения блока цилиндра подставить ранее приготовленную емкость, рассчитанную на пять литров;
    • при помощи ключа на 13 отвинтить защитную пробку слива и слить в емкость остатки охлаждающей жидкости. После того как вся жидкость стечет, пробку нужно закрутить на прежнее место;
    • используя ключ на 10, отвинчиваются болты в трех экземплярах, которые фиксируют кожух ГРМ привода;
    • отвинченный кожух аккуратно снимается;
    • коленвал необходимо установить ровно относительно неподвижной точки первого цилиндра. Чтобы провести этот процесс, следует при помощи ключа на 19 сделать поворот соединительного болта шкива генератора. Его проводят до тех пор, пока специальная метка, расположенная на распредвале, не совпадет с меткой заднего кожуха привода. Перед началом поворота следует выключить передачу скоростей;
    • далее нужно проконтролировать совпадение меток, расположенных на картере, относящемся к сцеплению в маховике. Для удобной проверки рекомендуется устранить заглушку картера, которая расположена с правой стороны цилиндра;
    • если метки совпадают, нужно произвести фиксацию вала именно в таком положении. В качестве фиксатора можно использовать специальную отвертку шлицевого исполнения, которую нужно вставить между зубьями маховика;
    • используя ключ на 17, слегка отвинчивают гайку, которая удерживает ролик натяжения, поворачивая ее против часовой стрелки. Таким образом будет также ослабевать натяжение ремня ГРМ;
    • снимается ролик натяжения и ремень ГРМ;
    • отвинчивается пять крепежных элементов, удерживающих нижний кожух привода и три соединительных болта, которые фиксируют насос, аккуратно снимается кожух;
    • в корпус насоса следует продеть длинную отвертку и вынуть помпу наружу. Постоянное место расположения насоса тщательно зачищают от всевозможных загрязнителей;
    • изъятую прокладку тщательно обрабатывают специальным герметикам для машин, устанавливают ее на корпус новой помпы;
    • качественный новый насос следует поставить на постоянное место;
    • все последующие сборные работы осуществляются в обратном порядке, который применялся при разборке.

    Конструкция водяной помпы

    Устройство водяного насоса в легковых автомобилях, по своей сути, одинаково, в особенности это относится к российским моделям машин. Так что искать местонахождение помпы нет никакой необходимости, зная о том, что она работает от ремня ГРМ и расположена рядом с радиатором.

    Технически помпа выглядит таким образом: в крышке закрепляется вал c надетой на него крыльчаткой, вращение которой и приводит к перемещению (циркуляции) жидкости в охлаждающей системе двигателя. С противоположной стороны вала находится приводной шкив. Посредством ременной передачи газораспределительного механизма (ГРМ) и приводного колеса (шкива) на вал подается энергия от вращения двигателя. В свою очередь, вал приводит в действие крыльчатку.

    В пространстве между крыльчаткой и корпусом вмонтирован уплотнитель (сальник), повреждение которого приводит к возникающим с водяной помпой проблемам. Просачивание через некачественный (поврежденный) сальник жидкостей (тосол, антифриз) к подшипникам вызывает вымывание смазки, в результате чего происходит более быстрый износ, ведущий к заклиниванию насоса, а в дальнейшем – к разрыву ремня ГМР и сгибанию клапанов.

    Как следствие, вся конструкция охлаждения двигателя перестает функционировать, перенагревается и выходит из строя. Это влечет за собой существенные финансовые затраты и трудоемкие дорогостоящие работы, нежели обычная замена водяной помпы.

    Инструменты для замены помпы на ВАЗ:

    • автомобильные ключи на 10, 17 и 19;
    • головка номер 10;
    • плоская отвертка.

    Lada 2114 Чугунный скороход › Logbook › Замена помпы и ремня ГРМ

    Привет всем!
    Стал замечать небольшую и некритичную убыль антифриза в расширительном бачке, примерно 100 мл за 1,5…2 месяца. Считал это естественной убылью, да и некогда было искать причину столь малых утечек. Так ездил до тех пор, пока не снял крышку привода ГРМ с целью проверки состояния ремня. С удивлением обнаружил на внутренней поверхности крышки следы разбрызгивания некоего вещества, по консистенции похожего на масло.

    Первая мысль была, что потёк сальник кулачкового вала. Однако, попробовав мазок на язык, и ощутив сладкий привкус, понял, что это следы антифриза. Поиск утечек привёл к помпе, а конкретно – к её сальнику. Утекающий антифриз разбрызгивался ремнем, вода испарялась, а на крышке оставался сладковатый, киселеобразный концентрат этиленгликоля.

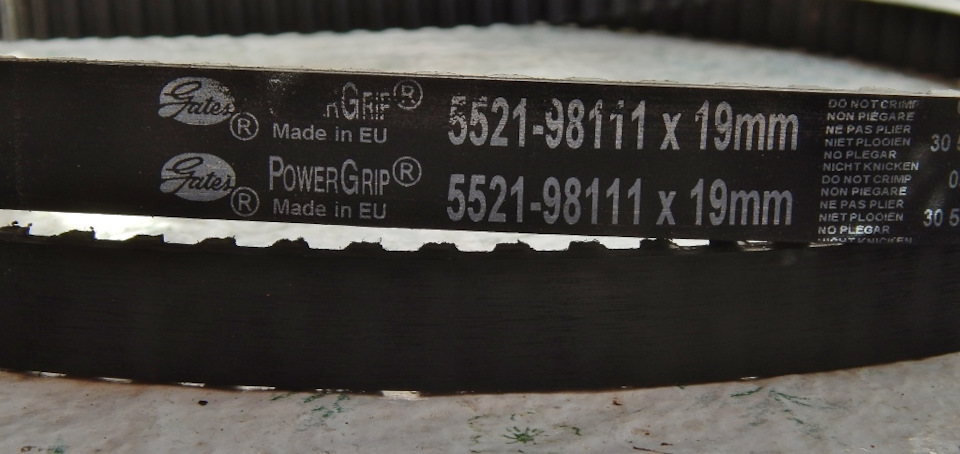

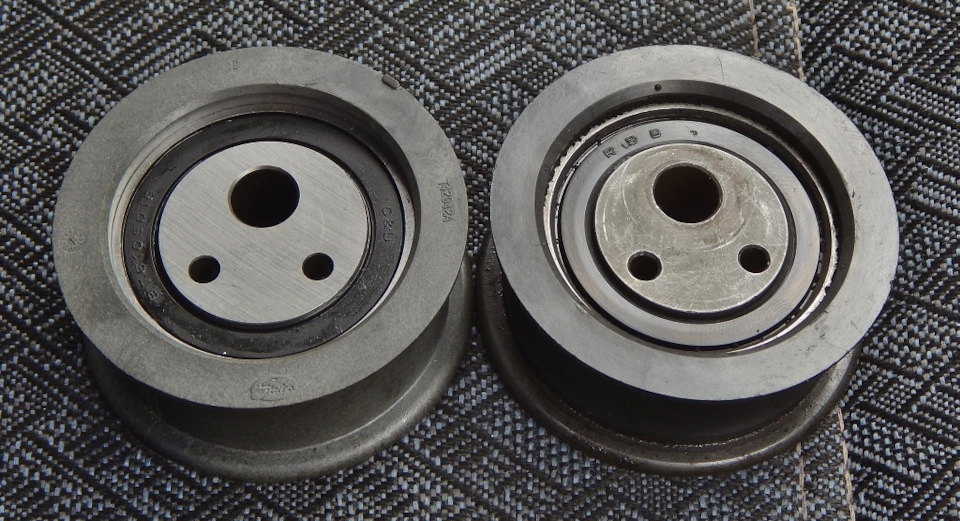

    В принципе, я уже готов был к замене ремня и сопутствующих агрегатов, поскольку пробег автомобиля приближался к 60 тыс. км. Заранее были куплены и лежали в гараже помпа (насос водяной TZA 21114-1307010-20), ремень и ролик GATES, а так же чугунный (без демпфера, 2110 1005-080) шкив привода генератора.
    Замена помпы и ремня дело не такое уж сложное. К тому же, в Интернете есть много информации на этот случай. Но, всё же, кратко напомню сей процесс, авось кому пригодится.
    Итак, на холодном двигателе сливаем антифриз из блока, снимаем переднюю крышку ГРМ, поддомкрачиваем правое переднее колесо, снимаем его, частично отворачиваем брызговик и отгибаем его вниз для обеспечения доступа к большому и зеленому шкиву привода генератора. Далее, ослабляем ремень генератора и снимаем его со шкива.

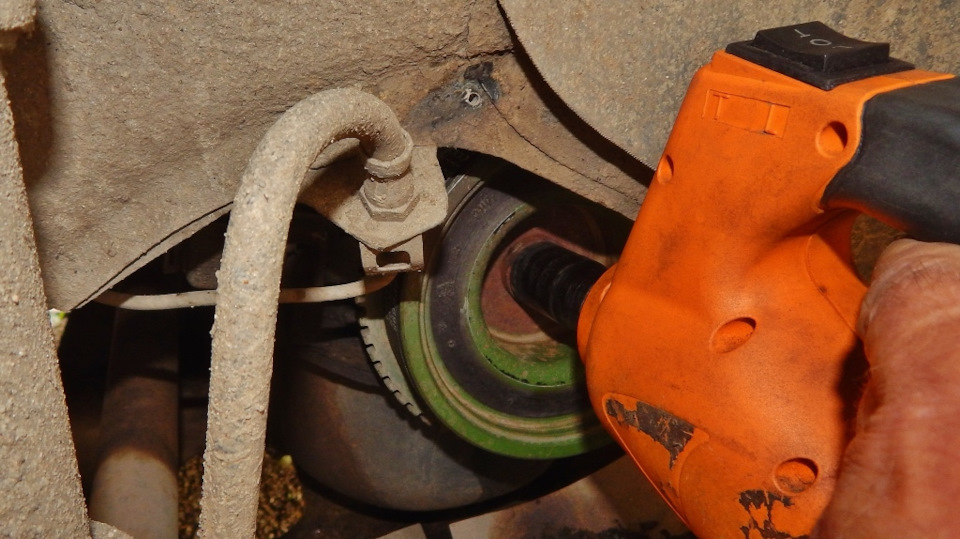

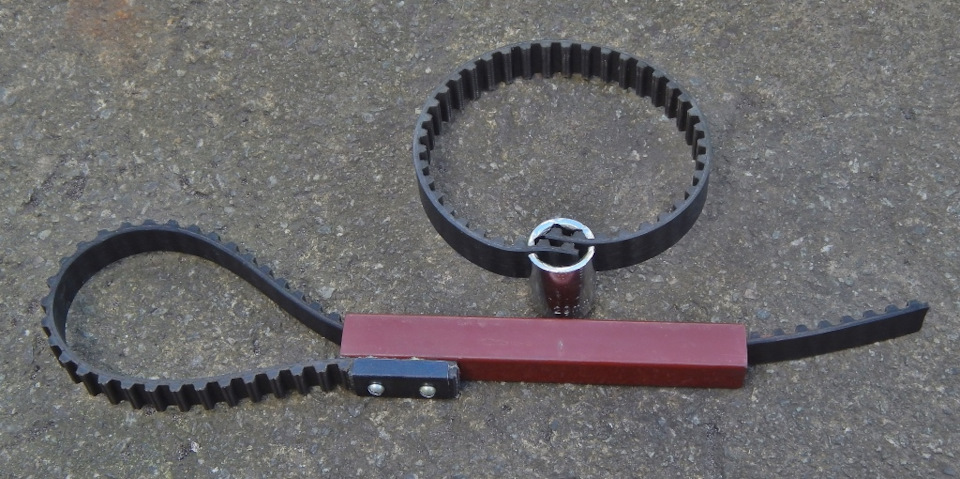

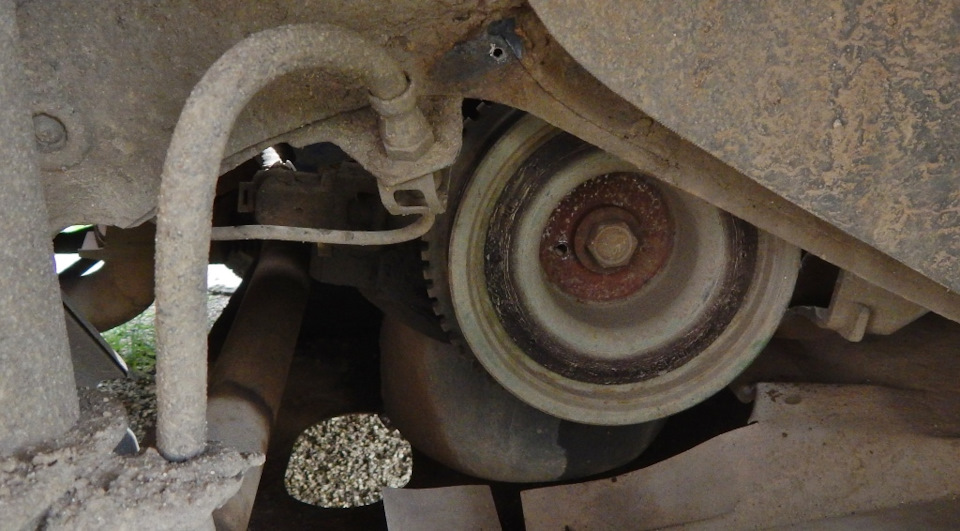

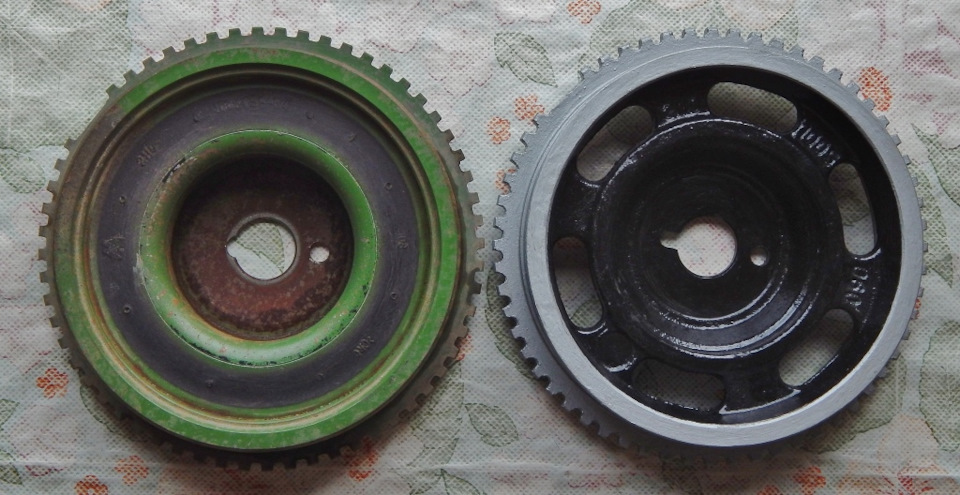

    Чтобы снять шкив привода генератора, необходимо отвернуть болт его крепления к торцу коленчатого вала. Обычно для этого используют вороток с головкой х19, а коленчатый вал стопорят мощной шлицевой отверткой, вставленной между зубьями маховика через отверстие в картере сцепления, закрытое в нормальном состоянии резиновой заглушкой.
    Можно, так же, уперев вороток в неподвижную опору, прокрутить вал стартером.
    Я же для этой цели использовал китайский электрогайковерт Defort DCW-12, давно уже купленный на всякий случай в магазине инструментов.

    Болт открутился с первой попытки да так лихо, что шкив, загремев, упал на пол.
    Далее, внимание!, чтобы не выставлять положение коленчатого и кулачкового валов по меткам на двигателе, необходимо с помощью маркера, кусочка мела, или иным способом нанести в произвольных местах свои метки на зубчатые шкивы и ремень, что позволит впоследствии точно позиционировать и установить новый ремень на место.

    После этого ключом х17отвернул гайку крепления натяжного ролика, снял ролик и ремень.
    Дальше маленькой головкой х10 отвернул три болта крепления помпы и поддев отверткой под фланец, извлёк её из блока.
    То, что я увидел, повергло меня в ужас. Вал помпы болтался в корпусе в осевом и радиальном направлениях, как нога в валенке большого размера (цензурное сравнение), подшипник гремел даже при проворачивании вала от руки. И это после пробега 53 тыс. км. Как помпу не заклинило и не обломало лопасти, до сих пор непонятно. Повезло, наверное.

    Чтобы новая помпа встала без перекосов, тщательно очищаем привалочную плоскость на блоке и используем прилагаемую к помпе прокладку без применения герметика. Крепеж заворачиваем постепенно в несколько приёмов, не прилагая чрезмерных усилий.
    Затем берем новый ремень, ставим маркером метку против одной из впадин зубьев, отсчитываем по старому ремню количество зубьев до второй метки, и на таком же расстоянии на новом ремне ставим вторую метку.

    Хотя это не обязательно, но ремень лучше ориентировать так, чтобы надписи на нём читались со стороны правого колеса. Ставим ремень на место, совмещая метки на ремне с метками на шкивах, надеваем ролик на шпильку, слегка фиксируя его гайкой, еще раз убеждаемся в правильном положении ремня на зубьях шкивов и совпадении нанесенных меток.

    Далее, ставим шкив привода генератора на место и моментом 100 Нм затягиваем болт. Если нет динамометрического ключа, затягиваем от души, но не фанатично, чтобы не сорвать резьбу. Я затягивал болт с помощью гайковерта неизвестным, но, видимо, достаточным моментом, так как после пробега более 1000 км шкив пока не отвалился.
    Я сначала хотел заменить демпфированный шкив обычным чугунным, но, увидев, что демпфер в хорошем состоянии, поставил старый шкив.

    Для самоустановки ремня, за болт шкива генератора провернем коленчатый вал двигателя по часовой стрелке на несколько оборотов. Перед регулировкой натяжения немного, буквально на несколько мм, чтобы ослабла передняя ветвь ремня, поворачиваем шкив против часовой стрелки и, вставив в отверстия ролика два сверла диаметром 4 мм (или другие, аналогичные по размеру предметы), заложив между ними отвертку, натягиваем ремень так, чтобы передняя ветвь закручивалась на 90 градусов большим и указательным пальцами руки с усилием 15…20 Н. Лучше, конечно, для натяжения использовать спецключ. Придерживая ролик в неизменном положении, затягиваем гайку его крепления моментом не более 40 Нм.
    Надо отметить, что усилие на пальцах руки – вещь весьма субъективная и для такой регулировки требуется опыт. Вместе с тем, степень натяжения ремня легко проверить на работающем двигателе: радиальное биение передней ветви при резком изменении оборотов должно быть в пределах 10…12 мм. Кроме того, сильно перетянутый ремень воет, как сбитый «Мессершмидт» в советских кинофильмах, а прослабленный щелкает по крышке и не услышать это невозможно.
    Итак, основная работа закончена. В завершение не забываем залить антифриз и убедиться в отсутствии течи через прокладку и сальник помпы, надеваем и натягиваем ремень генератора, подгибаем и приворачиваем брызговик, надеваем колесо, убираем домкрат.
    Наступил час истины. Запускаем двигатель, следим за положением ремня. Он должен занимать среднее положение на натяжном ролике, но такое редко случается.

    Обычно ремень прижимается внешней или внутренней кромкой к соответствующей реборде ролика. Но это прижатие не должно быть чрезмерным, иначе ремень быстро износится. Практикуется такая проверка: на работающем двигателе стержнем отвертки или иным круглым предметом, соблюдая меры предосторожности, пытаются сдвинуть переднюю ветвь ремня в сторону, противоположную прижатой кромке. Если ремень сдвигается под небольшим усилием, а в исходное положение возвращается неохотно, можно считать, что работа закончена.
    Мне повезло, ремень встал нормально, через 1000 км пробега следов износа нет, утечек антифриза не обнаружено.
    Из старого ремня изготовил 2 съемника масляного фильтра: один – с использованием квадратной трубы х20 мм, другой – с применением старой головки х20. Оба работают нормально. Основы конструкции почерпнуты из Интернета.

    Получилось много букв и картинок. Спасибо всем, кто дочитал до конца.

    Замена водяного насоса (Помпы) на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

    Добро пожаловать!
    Водяной насос – в народе его называют просто помпа, он отвечает за циркуляцию жидкости по всей системе охлаждения и если данный насос выйдет из строя, то циркулировать жидкость перестанет или же будет циркулировать, но будет делать это очень медленно и не охотно, в связи с этим двигатель у автомобиля начнёт быстро греться и уже рабочую температуру в 90°c он не будет держать, а будет постоянно перегреваться, что очень плохо скажется на нём, кроме того помпа может ещё и заклинить при движении автомобиля или даже когда он на месте будет стоять но с заведённым мотором, заклинивание помпы это очень страшно, для 8 клапанных машин нет, но вот для 16 клапанных это действительно очень страшно, потому что когда помпа клинит (Не важно сколько клапанов у вас двигатель имеет), ремень ГРМ либо рвётся, либо же просто слетает, а если он порвётся то может загнуть клапана, поршни повредиться, стенки цилиндров поцарапаться и т.д., но для 8 клапанных автомобилей это не страшно (Не для всех автомобилей 8 клапанных это не страшно, потому что есть и модели на которых клапана гнёт когда ремень рвётся, к примеру на двигателе 21081 который на всё семейство Самара ставился), на них просто ремень либо слетит, либо он порвётся (Потом пока вы не произведёте замену помпы, вы не сможете ехать на автомобиле и ещё ко всему этому новый ремень придётся купить, поэтому на всякий случай возите помпу с собой и новый ремень, а то мало ли что в дороге случиться, а если вы ещё далеко от дома будете, то по любому помпу нужно будет менять или тащить автомобиль в сервис или же до дома на буксире).

    Примечание!
    Для проведения процедуры по замене данной вещи, вам нужно будет взять следующий набор инструментов, а именно: Набор всевозможных ключей, отвёртки, тряпку, удлинитель с накидными головками, вороток, ну и ещё по мелочи ведёрком можете запастись к примеру (Небольшим), в который будете складывать все винты и гайки, а то при выполнение работ, маленькие гаечки бывает теряются и поэтому все их рекомендуем вам складывать в одно какое то место!

    Краткое содержание:

    Где находится водяной насос (Помпа)?
    На автомобилях классического семейства, помпа располагается рядом с генератором и при выходе её из строя (При заклинивании к примеру), рвётся ремень генератора и уже ток на аккумуляторную батарею не поступает, а так же из-за заклинивании помпы по системе охлаждения жидкость не циркулирует и в связи с этим автомобиль начинает сильно греться, но что касается передне приводных автомобилей, по сути даже не важной какой это автомобиль, ВАЗ 2110 или ВАЗ 2114, на них на всех помпа располагается в одном и том же месте (Указана на фото ниже красной стрелкой, синей для наглядности указан шкив распределительного вала) и в движение она уже приводиться не ремнём генератора, а ремнём ГРМ и если вдруг помпа заклинивает, то первым делом ремень либо рвётся или же либо слетает, обездвижевается весь автомобиль при этом (Двигатель в этом случае будет работать в холостую), но что касаемо классических автомобилей (Это просто мы для примера их разбираем) то при заклинившей помпе и при обездвиженном генераторе на автомобиле можно будет продолжать движение, просто у в скорем времени либо аккумулятор сядет, либо машина закипит.

    Когда нужно менять водяной насос (Помпу)?
    Со временем он начинает шуметь, да так шуметь что вы сами сразу услышите и поймёте что с двигателем что то не так, но не всегда помпа сильно шумит, иногда даже тихо может работать и в один момент заклинить, но это не всегда, вообще помпа клинит только в том случае, когда смазка из подшипника который внутри помпы находятся вся уходит, кроме шума ещё есть несколько признаков того что помпа нуждается в замене, к примеру если за неё взяться руками и по шатать, то у неё может быть люфт которого быть не должно (Это от времени люфт данный появляется, с ним и помпа работать намного громче становиться) или ещё один признак, если вы увидели что через помпу вытекает жидкость (Это значит сальник у помпы уже не держит), то это уже явный признак того что она нуждается в замене и если вы будете откладывать эту замену, то в скорем времени жидкость вся выльется из системы или просто подливать её очень часто придётся, хотим вас ознакомить с одним интересным роликом в котором показывается наглядно как помпа пришла в негодность и шумит в связи с этим, кстати если взять рукой за неё (Это на видео даже есть) то можно ощутить люфт, которого как мы уже ранее говорили быть категорически не должно.

    Примечание!
    Помпу так же можно снять и проверить её полностью детально, но делать этого или нет уже решать только вам, потому что чтобы произвести снятие помпы с автомобиля, нужно времени много (Если уже не первый раз выполняете работу, то вы с ней быстро справитесь), да и жидкость охлаждающую придётся сливать и поэтому если вы всё таки не уверены в помпе и решили её снять, то сразу замените на новую, чтобы опять в ближайшее время её не снимать, но хотя если она в нормальном состояние, то можно обратно будет установить (О том как от дефектовать помпу мы ещё расскажем в статье, сразу скажем что означает слово дефектовка если вы ещё не знаете, а именно это означает как бы проверку с поиском дефектных деталей в тех или иных системах)!

    Как заменить водяной насос, он же помпа на ВАЗ 2113-ВАЗ 2115?

    Снятие:
    1) Процесс замены довольно таки трудоёмкий но не сложный и с ним даже самый начинающий автолюбитель справиться, главное запастись временем, правильным набором инструментов и следовать полностью инструкции, ну что же, начнём: В самом начале операции, вам нужно будет слить охлаждающую жидкость всю из системы (О том как это сделать, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), после чего к системе Газо-Распределительного Механизма переберитесь, а именно снять сам ремень с натяжным роликом (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ на автомобиле», а о том как снять ролик, читайте в статье: «Замена натяжного ролика на ВАЗ») в этой системе вам придётся, затем снять звёздочку распределительного вала будет нужно (см. в этом случае статью: «Замена сальника распредвала» пункты 1-3), ну и после снятия всех этих вещей, можно приступать к замене самого насоса.

    Читать еще:  Тест драйв Daewoo Gentra

    2) Для замены насоса, отверните гайку (см. фото 1) и четыре болта которые крепят заднюю крышку и сам насос к двигателю (см. фото 2, на нём показаны места где крышка и сама помпа крепиться к двигателю), как только всё откручено, отведите в сторону саму пластиковую заднюю крышку чтобы она не мешала и после этого отвёрткой или же рукой, выньте водяной насос из отверстия в которое он входит (см. фото 3), тем самым вы снимите помпу с двигателя автомобиля, на ней ещё прокладка будет установлена (см. фото 4) которую тоже снимите и при необходимости замените её на новую (Это только в том случае, если прокладка повреждена и если вы не собираетесь менять помпу на новую, а снимали её лишь для осмотра например).

    Примечание!
    Если вдруг вы не сможете вынуть помпу из отверстия (Она просто близко к кузову стоит и при вынимании, в кузов может легко упираться), то в таком случае одной рукой вынимайте помпу, а другую положите на двигатель и наклоните его (Силу нужно будет применить, сам двигатель на подушках резиновых стоит) таким образом, чтобы вы смогли вынуть помпу!

    3) Теперь приступим к дефектовке (Это проверка) водяного насоса, сразу рекомендуем вам посмотреть на то место где насос был установлен, там подтёков никаких быть не должно и капель охлаждающей жидкости тоже (Могут кстати подтёки быть, потому что когда вы снимали насос остатки охлаждающей жидкости возможно вылились через это отвёрстие, поэтому это сразу нужно смотреть, не снимая при этом водяного насоса с двигателя автомобиля), кроме того взгляните на дренажное отверстие (см. фото 1) в насосе, если на нём обнаружены частички жидкости, то это и говорит о том что через него вытекала жидкость из системы (Обычно через это отверстие охлаждающая жидкость и вытекает), в этом случае как вы уже поняли, насос тоже подлежит замене на новый, кроме этого ещё руками за него возьмитесь точно так же как на фото 2 показано и пошатайте валик насоса (Всё должно чётко держаться и ничего шататься не должно, если шатается, то значит подшипник в насосе не исправен и данный водяной насос подлежит замене), далее взгляните на все места которые указаны на 3 фото, на них не должно быть трещин, сколов, сама крыльчатка (Указана буквой А) не должна быть выкрашена в другой цвет и если она у вас металлическая, то ржавчины на ней тоже быть не должно, ещё проверьте хорошо ли затянут винт который стопорит подшипник (см. фото 4, данный винт указан стрелкой) и при необходимости затяните его до упора.

    Установка:
    Новый водяной насос устанавливается на своё место в обратном порядке снятию, но устанавливается он таким образом, чтобы номер который на самом корпусе насоса выбит (см. фото ниже) был направлен вверх, описания к установке остальных деталей, таких как ремень ГРМ к примеру, читайте в тех статьях на которые вы переходили по ссылкам которые мы вам давали.

    Дополнительный видео-ролик:
    Наглядно посмотреть процесс замены данного водяного насоса, вы можете в видео-ролике который размещён чуть ниже и заточен как раз таки именно под автомобили семейства Самара 2.

    Как поставить помпу на ВАЗ 2113, 2114, 2115

    Помпа присутствует в устройстве каждого автомобиля. Со временем этот механизм может выйти из строя. Если деталь не поменять своевременно, автовладельца ожидают дополнительные поломки и дорогостоящий ремонт. В статье рассмотрена диагностика устройства и описано, как происходит замена помпы на ВАЗ 2114.

    Для чего нужна помпа в автомобиле

    Насос способствует движению жидкости (антифриз или тосол) в системе охлаждения. Внутри механизма имеется вал. Туда крепится крыльчатка, при вращении которой происходит циркуляция.

    С противоположной стороны к валу закрепляют шкив. Система активизируется за счет вращения детали в газораспределительном механизме (ГРМ). Когда помпа приходит в негодность (чаще всего клинит), мотор автомобиля может перегреться. При некоторых поломках из устройства начинает вытекать антифриз.

    В автомобилях чаще используется водяная помпа центробежного типа. Этот вариант отличается простотой конструкции и долговечностью.

    Как определить износ помпы

    Износ водяного насоса с легкостью заметят опытные автомобилисты. Новичкам сложно определить неисправную деталь. Признаки износа описаны ниже.

    Перегрев двигателя

    Когда на приборной панели температура двигателя выше 90 градусов — помпа неисправна, особенно если перегрев происходит зимой.

    Такой симптом, сопровождающийся загоранием лампочки на приборной панели, сигнализирует о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

    Чтобы убедиться в источнике неисправности, необходимо:

    1. Прогреть двигатель до 90 градусов.
    2. Установить на панели управления печкой горячий воздух и включить.

    При исправном насосе должно поступать тепло. Если идет холодный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется замена помпы.

    Неравномерное изнашивание ремня ГРМ

    Механизм запускается ремнем ГРМ. При неполадках неопреновое изделие может неравномерно изнашиваться. Удостовериться в этом можно, сняв ремень и осмотрев изделие. С одной стороны износ будет больше.

    Связана проблема с исчерпанием ресурса подшипников помпы. Сама деталь может все еще работать исправно.

    Неравномерный износ может быть связан с искривлением крепления. Проверить несоосность можно, приложив линейку или другой ровный предмет к ремню.

    Подтекание

    Наиболее распространенная проблема помпы, с которой сталкиваются владельцы ВАЗ 2114 — течь. Может происходить из-под сальника, крыльчатки или корпуса. Жидкость будет наблюдаться на корпусе устройства, креплениях или защите двигателя.

    Если заметны капли, которые накапливаются долго — проблема не критичная, не обязательно устранять в срочном порядке. Если жидкости много, необходимо вмешательство.

    Иногда антифриз подтекает после замены помпы. Значит, неправильно установлена прокладка.

    Еще один показатель неисправности насоса — в салоне запах антифриза. Может сигнализировать и о других поломках.

    Внимание! Перечисленные признаки сигнализируют не только о неисправности насоса, но и о нарушении системы охлаждения, которую рекомендуется проверить.

    Водяная помпа — неремонтопригодная деталь в устройстве автомобиля. При поломке поможет только замена.

    Необходимые инструменты для замены

    Можно самостоятельно поменять помпу на ВАЗ-2113 или 2115.

    1. Гаечный ключ «10».
    2. Домкрат.
    3. Головка «10».
    4. Упоры колес.
    5. Пассатижи с заостренными губами.
    6. Гаечный ключ «17».
    7. Прямошлицевая отвертка (плоская).
    8. Гаечный ключ «19».

    Перед заменой необходимо приготовить емкость, куда будет сливаться жидкость. Рекомендуется запастись перчатками.

    Демонтаж

    Перед началом работ нужно понять, где находится деталь. Водяной насос расположен в левой стороне подкапотного пространства, под шкивом распредвала, поэтому при заклинивании слетает ремень ГРМ.

    Процесс снятия несложный, перед этим мотор должен остыть.

    В ТС с двигателем 8 клапанов необходимы действия:

    1. Отсоединить клемму с АКБ.

    1. Убрать кожух ГРМ (держится на 3-х болтах).

    1. Выставить метку на распредвале, чтобы совмещалась с риской на моторе. Нужно поднять автомобиль домкратом и медленно крутить правое переднее колесо, предварительно установив 4-ю передачу.
    2. Отодвинуть ремень ГРМ. Изделие нужно ослабить, потребуется убрать натяжительный ролик.
    3. Открутить крепежные болты модуля зажигания, не отсоединяя контакты. Это нужно, чтобы подобраться к пробке слива тосола или антифриза.
    4. Приготовить емкость, куда будет поступать жидкость, и шланг.
    5. Открутить пробку ключом на «13». Подставить шланг, который должен быть направлен в емкость.
    6. Когда напор станет слабым, крышку можно прикручивать обратно. Всю жидкость сливать нет смысла, для облегчения процесса можно немного оставить.
    7. Подальше убрать емкость.
    8. Демонтировать тонкий патрубок. Деталь соединена с блоком подогрева дроссельной заслонки.
    9. Снять все патрубки подогрева.
    10. Отверткой заклинить зубья шестеренки распредвала, открутить болт крепления.
    11. Убрать шкив.

    1. Снять металлический кожух (крепится 5-ю болтами).
    2. Открутить насос. При помощи деревянного бруска обстучать корпус устройства, демонтировать.
    3. Очистить от герметика посадочное.

    Внимание! В процессе замены рекомендуется проверить ремень ГРМ и ролик. Если состояние деталей плохое, необходимо поменять вместе с помпой.

    Перед установкой нового насоса нужно проверить старый на наличие люфта. Проверить герметичность сальника. При отсутствии люфта и утечек старую помпу можно установить обратно.

    Замена помпы на ВАЗ 2113, 2114, 2115

    В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

    Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

    1. Прикрутить болты и затянуть на фланце помпы.
    2. Поставить кожух из металла. Закрутить болты крепления.
    3. Установить шкив распредвала. Затянуть болт.

    1. Поставить натяжительный ролик и ремень ГРМ.

    1. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
    2. Установить защитную крышку механизма ГРМ из пластика.
    3. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
    4. Установить патрубок, затянуть крепление.
    5. До нужного объема залить антифриз или тосол.

    После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

    На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

    1. Необходимо демонтировать две шестерни распредвала.
    2. Требуется снятие опорного ролика.
    3. Чтобы достать защитный кожух, нужно снимать колесо.

    16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

    Внимание! Водяные насосы для двигателей инжектор 8 клапанов и 16 — разные.

    Замена патрубков

    Во время замены насоса следует обратить внимание на состояние патрубков. При наличии трещин или повреждений, из-за чего вытекает охлаждающая жидкость, изделия надо менять. Рекомендуется это делать, когда снята помпа, не нужно второй раз сливать антифриз.

    Главный недостаток замены — шланги расположены низко, чтобы добраться туда, необходимо поднимать автомобиль.

    1. Слить жидкость охлаждения.
    2. Снять водяную помпу.
    3. Произвести чистку посадочных мест.
    4. При установке на стыке поставить новую прокладку, используя высокотемпературный герметик.

    Самостоятельно меняем масляный насос на ВАЗ 2114 и ВАЗ 2115

    Любому двигателю внутреннего сгорания для нормальной работы требуется непрерывная смазка трущихся частей. И двигатели автомобилей ВАЗ в этом плане не исключение. Сердцем смазочной системы является масляный насос, который, как и любой другой агрегат, со временем изнашивается и ломается. Можно ли его заменить своими руками? Разумеется: главное, знать, как это делается.

    Назначение масляного насоса на ВАЗ 2114 и ВАЗ 2115

    Главная задача масляного насоса — создавать избыточное давление в смазочной системе двигателя и обеспечивать непрерывную циркуляцию масла в смазочных каналах.

    На ВАЗ 2114 устанавливаются только роторные маслонасосы

    Любая поломка маслонасоса ведёт к падению давления смазки, после чего трение между подвижными частями мотора резко возрастает. В результате практически все узлы двигателя оказываются повреждены, и восстановить их можно только после дорогостоящего капитального ремонта.

    Типы маслонасосов на ВАЗ 2114 и ВАЗ 2115

    Конструкция двигателей ВАЗ 2114 и ВАЗ 2115 одинакова. Поэтому маслонасосы на этих машинах тоже совершенно одинаковые. Это регулируемые насосы роторного типа, оснащённые редукционным клапаном.

    Основные элементы конструкции роторного регулируемого маслонасоса ВАЗ 2114

    На более ранних моделях ВАЗ устанавливались шестеренные маслонасосы, но постепенно инженеры ВАЗ отказались от этих устройств, поскольку роторный маслонасос обладает важными преимуществами:

    • роторные маслонасосы, в отличие от насосов шестеренных, практически никогда не вспенивают моторное масло в системе;
    • если на машине установлен регулируемый роторный маслонасос, то автовладельцу не придётся слишком часто менять моторное масло (поскольку проблема вспенивания решена, рабочий ресурс смазки увеличивается в среднем в 2,5 раза);
    • из-за особенностей конструкции масляный роторный насос существенно облегчает работу двигателя. При использовании маслонасосов этого типа мощность мотора возрастает на 35%.

    Расположение маслонасосов на ВАЗ 2114 и ВАЗ 2115

    Масляный насос на ВАЗ 2114 и ВАЗ 2115 находится под двигателем автомобиля. Он закрыт масляным поддоном, а поддон, в свою очередь, закрыт картерной защитой. Поэтому для того чтобы добраться до маслонасоса, автовладельцу придётся снять эти детали, предварительно загнав машину на эстакаду или смотровую яму.

    Чтобы добраться до маслонасоса, с ВАЗ 2114 придётся снять поддон и картер

    Причины поломки маслонасоса

    Существует ряд типичных поломок, из-за которых масляный насос полностью или частично выходит из строя:

    • физический износ корпуса, ротора или ведомой шестерни. Между шестернями насоса и корпусом существует зазор в 0,2 мм. Есть зазор и между зубьями насосных шестерён — 0,5 мм. По мере износа эти зазоры увеличиваются, а давление, создаваемое насосом на выходном патрубке — падает. Поскольку замена и подгонка износившихся шестерён является очень трудоёмким процессом и под силу далеко не каждому, автолюбители идут по пути наименьшего сопротивления и просто меняют маслонасос целиком;

    Зазоры в маслонасосах ВАЗ проверяются специальным щупом

    засорение маслоприёмника. Если он засорился, давление в смазочной системе автомобиля резко падает, а на приборной панели загорается красная лампочка. Забитый маслоприёмник — это следствие полностью засорившегося картера. Решением является полный слив отработавшей смазки, снятие поддона, картера, маслонасоса и тщательная промывка всех этих деталей в керосине;

    Засор в маслоприёмнике может полность вывести из строя масляный насос ВАЗ

  • утечка масла. Иногда масло начинает вытекать прямо из-под насоса. Обычно водитель замечает утечку не сразу, определяя её по косвенным признакам, например, по резко увеличившемуся расходу смазки и по масляным пятнам под машиной. Причина утечки — нарушение герметичности насосной прокладки. Часто при замене маслонасоса автолюбители не меняют прокладку, находящуюся под ним, считая, что она ещё какое-то время послужит. Это ошибка, которая и ведёт к утечкам. Правило простое: меняя маслонасос, следует в обязательном порядке сменить и прокладку, даже если она не выглядит изношенной.
  • Отдельно следует упомянуть о моторном масле. Его качество тоже оказывает существенное влияние на срок службы насоса и его исправность. Дело в том, что масляный насос — это единственный элемент двигателя, который смазывается не отфильтрованным маслом (потому что масляный фильтр установлен только на выходном патрубке насоса). И если автовладелец привык экономить на качественном масле, то на долгую и бесперебойную работу маслонасоса он может не рассчитывать.

    Замена маслонасоса на ВАЗ 2114 и ВАЗ 2115

    Перед началом работы следует приготовить всё необходимое. Для замены маслонасоса потребуются:

    • ключи рожковые — комплект;
    • съёмник для масляных фильтров ВАЗ;
    • головки торцовые — комплект;
    • ёмкость для слива старого масла;
    • 6 литров нового моторного масла;
    • 2 плоских отвёртки среднего размера.

    Последовательность замены масляного насоса

    1. Машина устанавливается на эстакаду или смотровую яму и надёжно фиксируется противооткатными башмаками. С аккумулятора снимается минусовый провод.
    2. Откручивается пробка сливного отверстия, старое масло сливается в подставленную ёмкость.

    Масло с ВАЗ 2114 следует сливать в заранее подставленную ёмкость

  • С двигателя вручную снимаются ремни генератора и ремни привода распредвала.
  • Зубчатый шкив коленвала поддевается двумя отвёртками и снимается.

    Шкив с коленвала ВАЗ 2114 удобно снимать двумя отвёртками

    Под шкивом находится шпонка. Она извлекается из паза вручную (это необходимо сделать, даже если шпонка сидит в пазу плотно, потому что её легко потерять).

    Обязательно следует извлечь шпонку из паза на коленвале ВАЗ 2114

    Картер двигателя снимается с помощью торцовой головки на «14». Открывается доступ к маслоприёмнику.

    Картер с ВАЗ 2114 снимается только после полного слива масла

    Маслоприёмник держится на двух болтах на «12». Они выкручиваются торцовой головкой с длинным воротком.

    Маслоприёмник ВАЗ 2114 держится всего на паре болтов

    После извлечения крепёжных болтов маслоприёмник аккуратно снимается с насоса.

    После выкручивания болтов маслоприёмник ВАЗ 2114 снимается вручную

    Сам насос держится на шести болтах на «13». Их можно выворачивать как рожковым, так и торцовым ключом. При выполнении этой процедуры следует помнить, что под болтами находятся тонкие шайбы. Терять их нельзя.

    Масляный насос ВАЗ 2114 держится на шести болтах с шайбами

    Когда все крепёжные болты выкручены, насос поддевается плоской отвёрткой. Это необходимо для отделения его от прокладки, находящейся под ним.

    Чтобы отделить тонкую прокладку под маслонасосом ВАЗ 2114, можно использовать плоскую отвёртку

    После отделения прокладки насос вручную снимается с коленвала, заменяется новым, после чего смазочная система собирается в обратном порядке.

    После выкручивания шести крепёжных болтов маслонасос ВАЗ 2114 снимается с коленвала

    Видео: меняем масляный насос ВАЗ 2114

    Важные моменты

    Есть пара нюансов, о которых обязательно нужно помнить, меняя маслонасос:

      перед установкой нового маслонасоса нужно снять с него пластиковый сальник и обильно смазать моторным маслом его внутреннюю кромку. Это значительно облегчит установку насоса на коленвал;

    Внутреннюю кромку сальника маслонасоса обязательно нужно смазать маслом

    когда насос полностью сядет на вал, не следует сразу закручивать крепёжные болты. Сначала надо заправить внутрь кромку вышеуказанного пластикового сальника. Делать это нужно с помощью заострённой палочки или карандаша. Заправлять сальник плоской отвёрткой или ножом категорически не рекомендуется: он очень легко рвётся, а найти его в продаже практически невозможно.

    Сальник маслонасоса ВАЗ 2114 следует заправлять заострённой палочкой или карандашом

    Замена маслонасоса на автомобилях ВАЗ 2114 и ВАЗ 2115 — задача, которая кажется невыполнимой только на первый взгляд. При ближайшем рассмотрении оказывается, что справиться с ней можно и своими силами, сэкономив серьёзную сумму на услугах квалифицированного автомеханика.

    Замена помпы на ваз 2114 своими руками

    В этой статье мы поговорим про замену помпы на ваз 2114, а так же про ее устройство и частые поломки.

    Для чего необходима помпа на ваз 2114

    Помпа на всех машинах выполняет одну и ту же функцию, она создаёт принудительное циркулирование ОЖ в системе охлаждения ДВС. С использованием помпы выполняется хорошее охлаждение основных устройств мотора.

    Устройство жидкостного насоса ВАЗ-2114: 1 – корпус; 2 – крыльчатка; 3 – вал; 4 – упорное уплотнительное кольцо манжеты; 5 – уплотнительная манжета (сальник); 6 – дренажное отверстие; 7 – подшипник; 8 – зубчатый шкив.

    • К этим устройствам относят: цилиндро-поршневую группу и головку блока цилиндров. Сама помпа представлена в виде корпуса с наличием посадочного фланца. С внутренней стороны корпуса на подшипнике установлен вал, на одном из концов которого установлена крыльчатка, она перекачивает ОЖ, на противоположном конце вала располагается приводящая в движение шестерёнка.
    • Чтоб ОЖ не проникала со внутренней поверхности подшипника и через него не выходила наружу, конструкторы придумали специальный сальник, который запрессовывается в корпус. с находиться с правой стороны мотора и данный узел участвует в функционировании газораспределительного механизма.
    • Вал с крыльчаткой получает движение через ремень ГРМ, он надевается на шестерёнку и этим создаёт проблемы при неисправном водяном насосе.При негерметичном сальнике ОЖ вытекает наружу, где может попадать на ремень ГРМ. Ремень ГРМ из-за этого недостатка может меньше времени проработать на авто. При заклинивании вала происходит обрыв ремня ГРМ или он может сойти со своего штатного места.
    • Данная неисправность приводит к удару между поршнями и клапанами, и в результате пользователь машины попадает на дорогостоящие ремонтные работы двигателя.Отсутствие или недостаточное количество ОЖ в системе, может закончиться перегревом ДВС и, как результат, владелец авто выполняет дорогие ремонтные работы ДВС.
    • Замена водяного насоса применяемых на моделях Автоваза: 2113, 2114, 2115 – даёт надёжную и безошибочную работу ДВС. По истечении эксплуатационного срока происходит понижение мощностных характеристик помпы, в конечном итоге, двигатель может быть склонен к перегреву – чтобы этого не случилось, нужно в короткий срок неисправности найти изношенные детали данного узла и заменить их на исправные.
    Читать еще:  Регулировка редуктора ГБО (карбюратор)

    Что необходимо для замены помпы на ваз 2114

    В 2020 году средняя цена на операцию по замене помпы на модели машин ВАЗ 2113, 2114, 2115 составляла от 500 до 1750 рублей, это особенность зависела от конструкции ДВС, местоположения сервиса и в бывало, что в услугу включалась также цена на данную деталь. Однако операция по монтажу новой помпы не считается сложной и её может выполнить сам владелец, это позволит пользователю авто значительно сэкономить на ремонте машины и не снизить качества выполненной работы по её окончанию.

    Чтоб выполнить ремонт авто самостоятельно, необходимо иметь определённые инструменты, в состав которых входят:

    • гаечные ключи с размерами на 10 и 17-19 в количестве 2-3 штук;
    • головка на 10, имеющая удлинений корпус;
    • шлицевую отвёртку с наличием удлинённой ручки.

    Пользователю ещё необходимо следующее при выполнении работ:

    • наличие домкрата;
    • наличие герметика;
    • наличие новых фрикционных прокладок;
    • наличие ветоши и мягкой щётки, чтоб протереть места грязи;

    Внимание! Выбор составляющих для [BR] системы охлаждения ДВС осуществляется согласно VIN-номера машины, сверяются с ним и надо чтоб была совместимость артикула деталей. Если не выполнять эту рекомендацию, то водяной насос или система охлаждения может неправильно работать, что плохо скажется на эксплуатационных свойствах ДВС.

    По каким признакам определяется износ помпы

    Первой особенностью, которая сигнализирует о надвигающей неисправности данной детали на Автовазе будет запах антифриза внутри автомашины. При данной особенности необходимо как можно в короткий срок выполнить осмотр данной детали. Популярными симптомами износа двигателя считают: постоянное превышение температуры на силовом агрегате , на это указывает температурный датчик;подтёки ОЖ под капотом; наличие люфта на подшипниках ГРМ или посторонние звуки, исходящие из-под копотного пространства авто .

    Срок службы помпы на машинах модели ВАЗ 2114 равняется периоду около 100 000 км пробега, однако низкое качество дорожного покрытия заметно сокращает срок службы данной детали.

    Процесс по замене водяного насоса (помпы) на ваз 2114

    Монтаж нового насоса на ВАЗ 2113, 2114, 2115 не имеет сложных особенностей конструкцию и без особых сложностей делается, при отсутствии у пользователя авто навыков по замене данной детали – достаточно соблюдать правила инструкции:

    1. В начале загоняем ТС на смотровую яму или приподнимается передняя часть автомобиля с использованием домкрата.
    2. Далее выполняется демонтаж защиты картера-коробки, которая закрывает дно авто и открываем авто.
    3. Далее откручивается краник с радиатора, сливаем в подходящую по размеру тару охлаждающую жидкость.
    4. Затем откручиваем винт расположенный на блоке цилиндров ДВС, и сливаем всю ОЖ с силового агрегата.
    5. Далее демонтируется кожух ремня, откручиваем болт зубчатого шкива, перед этим сделав отметки на штатном положении корпуса.
    6. Откручиваем гайку на натяжителе ремня и снимаем деталь.
    7. Далее демонтируем ремень, откинув его в сторону, после этого демонтируется задняя часть кожуха ГРМ и извлекается защита.
    8. С помощью наконечника на шлицевой отвёртке выполняем поддевание водяного насоса и аккуратно достаём узел наружу, после этого удаляются в блоке цилиндров оставшиеся частички прокладки.
    9. Выполняется очищение всех пазов и смазываются все места крежа с помощью герметика, далее выполняется монтаж новой прокладки, и выполняется монтаж новой помпы.
    10. В завершающей процедуре выполняется монтаж узла в обратной последовательности разборке, заливается новая охлаждающая жидкость. Выполняется проверка функционирования ДВС на холостых оборотах.

    Проверка по правильному функционированию узла выполняется при движении на небольшой скорости, по дороге имеющей неровности – в салоне не должен чувствоваться запаха ОЖ. а в копотном пространстве не должны слышаться посторонние звуки. Если описанных симптомов нет, то работа считается выполненной и неисправность побеждена. Замена помпы, независимо от сложности конструкции мотора займёт около 60 минут и не потребуется вмешательства посторонних лиц.

    Работа связанная с заменой помпы на ВАЗа не должна вызвать сложностей. Главным моментом в этом деле считается – это тщательное соблюдение всех этапов выше описанной операции и выполнение работ осуществлять инструментом, который исправен. Монтаж и демонтаж водяного насоса это комплекс работ выполняемый своими силами, и выполнить его можно без специальной подготовки.

    Как заменить помпу на ВАЗ 2114 самостоятельно

    Водяной насос системы охлаждения двигателя или просто помпа – важнейший элемент, который отвечает за прокачку охлаждающей жидкости по каналам системы охлаждения. Циркуляция жидкости в системе является обязательной для поддержания нормальной рабочей температуры двигателя.

    Если помпа изнашивается, частично или полностью выходит из строя, можно столкнуться со следующими неисправностями:

    • перегрев двигателя;
    • утечки охлаждающей жидкости через помпу;
    • посторонние шумы в области помпы;
    • заклинивание водяного насоса и обрыв ремня ГРМ;

    Чтобы избежать серьезных поломок, необходима регулярная проверка и своевременная замена помпы ВАЗ 2114. Для этого потребуется снять привод с водяного насоса, демонтировать помпу и правильно установить новый насос. Подробнее читайте в нашей статье.

    Водяной насос (помпа) системы охлаждения: устройство

    Помпа 2114, как и на многих других автомобилях, имеет следующую конструкцию:

    • стальной или алюминиевый корпус;
    • рабочее колесо (крыльчатка);
    • крыльчатка установлена на приводном валу со шкивом на одной стороне;
    • на другой стороне вала стоит подшипник помпы;

    Неисправности помпы

    Как правило, среди основных поломок водяного насоса можно выделить течь помпы, разрушение крыльчатки, износ и заклинивание подшипника приводного вала. Самой серьезной проблемой является неисправность, когда заклинила помпа. В этом случае высока вероятность обрыва ремня ГРМ и загиба клапанов.

    Что касается течей помпы, в этом случае уровень ОЖ в системе может постепенно или интенсивно понижаться. При нарушении герметичности, а также в зависимости от степени интенсивности утечки, антифриз может попадать на ремень ГРМ и вывести привод из строя. Также снижение уровня охлаждающей жидкости может привести к перегреву мотора.

    Как проверить помпу

    К первым признакам, которые указывают на необходимость проверки водяного насоса, можно отнести:

    • посторонние шумы при вращении насоса;
    • перегревы двигателя без других видимых причин;
    • снижение уровня ОЖ и протечки в области помпы, в салоне пахнет антифризом;

    При этом затягивать с диагностикой не стоит, так как игнорирование отдельных симптомов может привести к более серьезным последствиям (обрыв ремня ГРМ, критический перегрев и т.д.).

    Если при визуальном наружном осмотре проблем с помпой не выявлено, тогда потребуется:

    • завести мотор и прогреть до рабочей температуры, после чего зажать рукой верхний шланг радиатора. Циркуляция жидкости в системе укажет на то, что, как минимум, насос работает.
    • также можно снять кожух ремня ГРМ, после чего осмотреть сальник. Если темных пятен и потеков нет, тогда герметичность помпы в норме.

    Также важно понимать, что разрушенная крыльчатка не позволяет насосу нормально прокачивать охлаждающую жидкость, что приводит к перегревам. Чтобы исключить такие скрытые неисправности, для детальной проверки насос нужно снимать с автомобиля, после чего проверяется вал и подшипник на люфты, оценивается состояние сальника, шкива и т.д.

    По этой причине даже в случае исправной работы замена помпы показана каждые 60-80 тыс. км. пробега. При этом опытные специалисты рекомендуют всегда менять помпу вместе с ремнем ГРМ (через 40-50 тыс. км.). Также важно использовать качественные запчасти известных производителей. В противном случае водяной насос может выйти из строя уже через 20-30 тыс. км. пробега.

    В ситуации, когда нужна качественная помпа ВАЗ 2114, цена такой запчасти может показаться несколько завышенной. Однако затраты на такой насос полностью оправданы, особенно если учесть стоимость ремонта мотора в случае обрыва ремня ГРМ. Главное, приобрести оригинальное изделие, так как на рынке часто встречаются подделки сомнительного качества.

    Замена помпы на 2114

    Помпа на ВАЗ 2114 меняется достаточно просто, в результате чего все работы можно выполнить своими руками. После того, как была приобретена новая помпа, замена выполняется с использованием следующих инструментов:

    • ключ на «10»;
    • ключ на «17»;
    • ключ на «19»;
    • головка на «10»;
    • отвертка плоская.

    На ВАЗ 2114 замена помпы выполняется следующим образом:

    1. Автомобиль нужно загнать на яму или поднять на подъемнике;
    2. Затем потребуется снять защиту картера ключом 17 и 19;
    3. Далее мотор должен остыть (необходимо 2-3 часа);
    4. После остывания откручивается вентиль с радиатора (слева) для слива ТОСОЛа;
    5. Теперь нужно открутить болт на блоке цилиндров, чтобы слить ОЖ из двигателя;
    6. Дальше ключом на 10 отворачиваем три болта, которые держат внешний кожух ремня ГРМ;
    7. Ключом на 17 нужно сорвать болт зубчатого шкива (важно не потерять шпонку, заранее выставив метки);
    8. Также ключом на 17 нужно открутить гайку ролика натяжителя ремня и снять натяжитель ремня;
    9. Далее нужно снять ремень с верхнего зубчатого шкива и помпы, отодвинув сторону радиатора;
  • После откручивается болт, удерживающий шкив, и заем вытаскивается (не потеряйте шпонку);
  • При помощи маленькой трещотки и головки на «10», следует открутить болты и гайку, которые удерживают задний кожух ремня;
  • Сняв защиту, плоской отверткой помпу подевают за край, после чего насос извлекают;
  • Далее необходима очистка блока цилиндров от старой прокладки помпы (полная очистка мелкой наждачкой посадочного места помпы, так как в противном случае насос станет криво и будет течь);
  • Предпоследний этап — промазать герметиком новую прокладку с обеих сторон, после чего прокладка ставится в посадочное место помпы;
  • Завершаем работы, вставив помпу на место (важно, чтобы надпись на помпе оказалась сверху);
  • После того, как новая помпа ВАЗ 2114 установлена, можно производить обратную сборку и выждать некоторое время, чтобы герметик застыл (желательно не мене 12 часов);
  • Дальше можно заливать антифриз и выполнять проверку на качество работы нового насоса и герметичность.
  • Рекомендации

    Хотя на ВАЗ 2114 помпа меняется относительно просто (кстати, помпа ВАЗ 2115, 2114 или 2113 меняется одинаково), важно при замене тщательно очистить посадочное место насоса. Дело в том, что установка на старый герметик приведет к недостаточно плотному прилеганию. В результате сразу или немного позже возникают течи водяного насоса, что потребует повторного снятия помпы.

    В обязательном порядке после установки новой помпы нужно дать время новому герметику полностью застыть. Только после застывания в систему можно заливать антифриз. Распространенная ошибка — установить помпу и сразу залить свежую ОЖ в систему.

    Также нужно провести пробную поездку после замены, при этом лучше ехать по неровной дороге на средней скорости. Если стуков не слышно, температура мотора в норме, а также при проведении последующего визуального осмотра течей в области помпы нет, замену помпы ВАЗ 2114 своими руками можно считать правильной и выполненной успешно.

    Инструкция по замене помпы на ВАЗ 2114

    Помпа позволяет обеспечивать эффективную и правильную работу всей системы охлаждения. В случае с ВАЗ 2114, помпа работает за счет движений от ремня ГРМ и связан со шкивом генератора. Поскольку от данного агрегата зависит многое, следует постоянно наблюдать за его состоянием, принимать оперативные решения в случае возникновения неисправностей.

    Внешний вид устройства

    Признаки поломки

    Есть несколько основных признаков неисправности помпы, которые без труда можно проверить своими руками. Предлагаем вам ознакомиться с ними в соответствующей таблице.

    НеисправностьСпособ проверки
    Чрезмерно греется двигательДля проверки включите печку. Если воздух поступает холодный, тогда в системе не происходит циркуляция охлаждающей жидкости. Помпа нуждается в замене. Чаще всего поломка связана с нарушением целостности крыльчатки.
    Ремень ГРМ изнашивается неравномерноРемень разбалтывается из-за износа втулок и подшипников. Для проверки водяного насоса придется его демонтировать и изучить текущее состояние.
    Вытекает жидкость охлажденияТакая проблема встречается при длительной работе водяного насоса. Прокладка может износиться или она просто неправильно установлена при предыдущем ремонте

    Вне зависимости от того, с какой именно проблемой вам пришлось столкнуться, единственное верное решение — это замена водяного насоса. Такую работу вполне реально выполнить своими руками. Для этого вам потребуется немного времени, инструменты и новая качественная помпа, которая подходит именно для вашего ВАЗ 2114.

    Замена

    Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

    Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

    Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

    Процедура замены

    Перед началом замены проверьте несколько основных моментов.

    1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
    2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
    3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

    Неисправный насос

    8 клапанный мотор

    Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

    1. Снимите защитный кожух с ГРМ.
    2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
    3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
    4. Отключите все шланги, идущие на водяной насос.
    5. Слейте из системы имеющуюся охлаждающую жидкость.
    6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
    7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
    8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
    9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

    Расположение устройства

    16 клапанный мотор

    Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

    1. Снимите пластиковый кожух.
    2. Демонтируйте кожух с вашего ремня ГРМ.
    3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
    4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
    5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

    Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.

    Замена помпы на ВАЗ 2114 и 2115 Все по силам каждому

    Достаточно частой работой является замена помпы на ВАЗ 2114 и 2115. Связано это с низким качеством этого узла. При работе на высоких оборотах водяной насос не справляется со своими обязанностями, что приводит к проблемам с подшипником. Заметно ускоряется его износ. Поэтому, для каждого владельца любой из этих моделей просто необходимо знать все признаки износа помпы, а также технологию ее замены. Это позволит вам значительно сэкономить на посещении автосервиса для ремонта. К тому же, самостоятельно эта работа выполняется обычно более качественно, что продлевает межремонтный пробег.
    Диагностика
    Замена помпы на ВАЗ 2114 и 2115 может потребоваться в самых разных ситуациях. При этом, крайне важно своевременно определить, что проблема именно в помпе. Первым и основным признаком проблем с помпой является повышенный нагрев двигателя. При проявлении такого явления можно провести простейшую диагностику. Для этого, заводим и прогреваем двигатель. После трогаем патрубок, который отходит от помпы, если она исправна, то вы ощутите под рукой движение жидкости. В противном случае придется менять этот узел.
    Помимо этого, существует еще одна поломка насоса, которая сначала предупреждает об отказе. Это износ подшипника. Сначала при работе помпы будет слышан вой или стук. Через некоторое время подшипник просто заклинит. Чтобы этого не произошло, необходимо своевременно реагировать на подобные звуки. С воем все понятно, достаточно открыть капот, и станет понятно что завывает: генератор или помпа. Со стуком сложнее. Часто люди путают стук помпы и распредвала. Наверняка получится определить причину стука, только сняв помпу.
    Рекомендуется регулярно осматривать насос на предмет герметичности. При наличии видимых подтеков охлаждающей жидкости, следует заменить прокладку под помпой, а также расположенную между половинками ее корпуса.

    Выбор помпы
    Ремонт насоса охлаждения на ВАЗ 2114-15 не имеет особого смысла. Его конструкция не предполагает замены деталей. Конечно, вы можете поменять подшипник. Но, наверняка вскоре придется снова ее ремонтировать. Поэтому, проще всего приобрести новую деталь, установить ее, и забыть об этом на длительный срок. Благо стоимость запчасти невелика. Она может колебаться от 600 до 1000 рублей. Причем, стоимость не всегда является показателем.
    Старайтесь приобретать детали только в проверенных магазинах. При покупке всегда проверяйте комплектность и наличие голограмм.

    Замена
    В принципе работа по ремонту насоса не сложна. Для этого вам потребуется минимальное количество инструментов:

    • Набор ключей (10,17,19);
    • Головку на 10;
    • Шлицевую отвертку.

    Удобнее всего производить все манипуляции на смотровой яме, также не стоит производить работу на горячем двигателе.
    Сам процесс замены происходит следующим образом:

    • Снимаем защиту картера. Иначе она будет нам мешать при дальнейших действиях;
    • Сливаем антифриз. Для этого открываем вентиль на радиаторе. Находим сливной болт на двигателе и выкручиваем. Иногда поступают проще. Элементарно откручивают хомут патрубка, и через него сливаем жидкость;
    • При использовании ключа ”10” откручивается 3 болта, крепящих кожух ГРМ;
    • Выставляем метки;
    • При использовании ключа ”17” срывается винт крепления шкива распредвала. Для этого, заклиньте отверткой шкив. Будьте аккуратны, не стоит терять шпонку;
    • Откручиваем натяжитель ремня и снимаем его;
    • Ремень снимается с верхнего шкива и с помпы;
    • Снимаем шкив распредвала. Обычно он снимается без проблем, в крайнем случае, можно слегка постучать с обратной стороны молотком;
    • Откручиваем защитный кожух, после чего снимем его;
    • Гайки крепления заднего кожуха одновременно крепят и помпу. Поэтому, для ее извлечения, теперь достаточно просто поддеть край шлицевой отверткой. Далее помпа аккуратно извлекается;
    • С блока цилиндров вычищаем то, что осталось от прокладки. Чем лучше вы зачистите место посадки насоса, тем лучше. Малейший кусочек прежней прокладки приведет к неровной установке нового узла и утечке жидкости;
    • Смазывается герметиком новая прокладка, делать это нужно с обеих сторон. Аккуратно устанавливаем его на место;
    • Устанавливаем помпу обратно. Обратите внимание на надпись. Она должна находиться наверху;
    • Устанавливаем снятые запчасти.

    После сборки подождите пару часов, пока застынет герметик. После чего заведите машину, и прокатитесь по ровной дороге. О правильной сборке будет говорить отсутствие посторонних звуков и запаха антифриза.
    Заключение. Система охлаждения крайне важна для правильной работы двигателя. Поэтому, при любых неисправностях следует максимально быстро устранить проблему. Замена помпы на ВАЗ 2114 и 2115, наиболее часто требующаяся работа. В принципе, никаких сложностей этот процесс вызывать не должен. Главное, не забудьте перед заменой выставить ремень ГРМ по меткам. Это облегчит сборку.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
