снятие и установка нижнего рычага передней подвески на автомобиль ваз 2107

Нижний рычаг — снятие и установка

Нижний рычаг снимаем в случае механического повреждения или для замены резинометаллических шарниров.

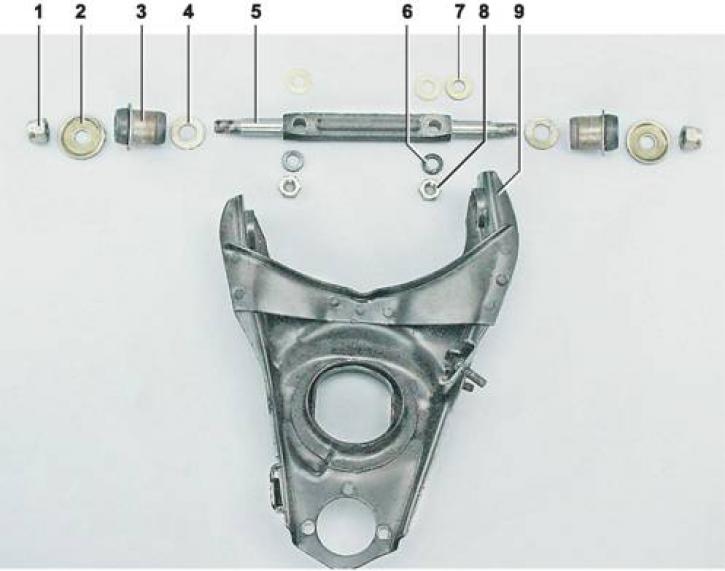

Детали крепления нижнего рычага передней подвески: 1 — гайка самоконтрящаяся М14х1,5 (12574811); 2 — упорная шайба (2101-2904045); 3 — резинометаллический шарнир (2101-2904040); 4 — шайба упорная (2101-2904035); 5 — ось нижнего рычага (2101-2904032); 6 — шайба пружинная (10517070); 7 — регулировочная шайба (2101-2904225/28); 8 — гайка М12х1,25 (16101511); 9 — рычаг правый (2101-2904020-01)

Для выполнения работы потребуется приспособление для выпрессовки и запрессовки резинометаллических шарниров.

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

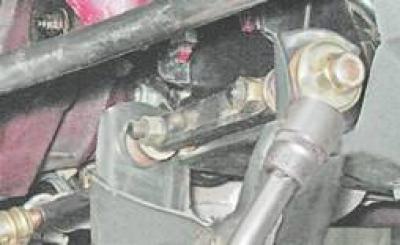

4. Торцовым ключом на 22 мм отворачиваем две самоконтрящиеся гайки оси нижнего рычага и снимаем упорные шайбы.

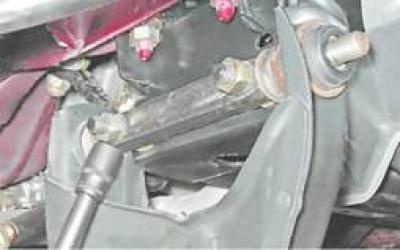

5. Торцовым ключом на 19 мм отворачиваем две гайки крепления оси рычага к поперечине и снимаем упорные шайбы.

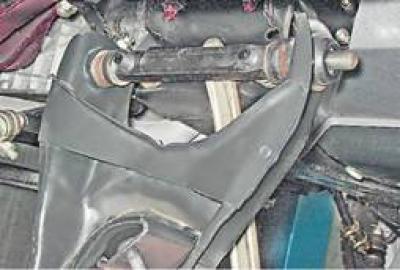

6. Монтажной лопаткой отжимаем ось рычага от поперечины и снимаем рычаг.

Между осью и поперечиной (на болтах крепления оси) расположены шайбы, необходимые для регулировки углов установки колес. Без необходимости не следует снимать их с болтов. Если шайбы необходимо снять, то следует пометить их расположение.

7. При замене рычага снимаем с него шаровую опору (см. «Шаровые опоры — замена»). При замене резинометаллических шарниров опору можно не снимать.

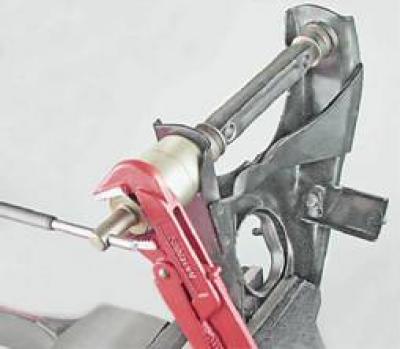

8. Устанавливаем нижний рычаг в тисках. Для выпрессовки шарнира заворачиваем болт съемника на ось рычага. Опорная часть стакана должна упираться в рычаг. Удерживая болт от вращения, заворачиваем гайку съемника и выпрессовываем в стакан резинометаллический шарнир.

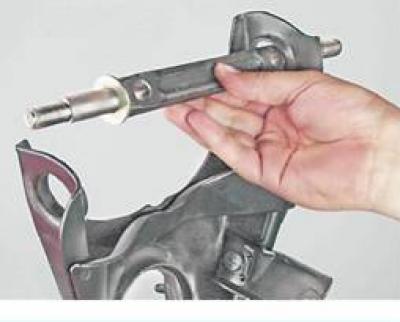

9. Аналогично выпрессовываем шарнир с противоположной стороны рычага и снимаем ось.

Установка

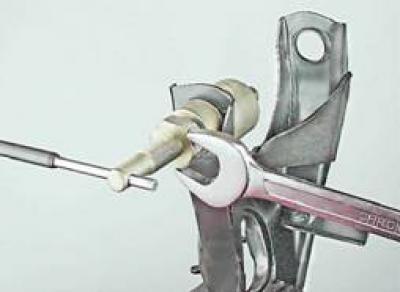

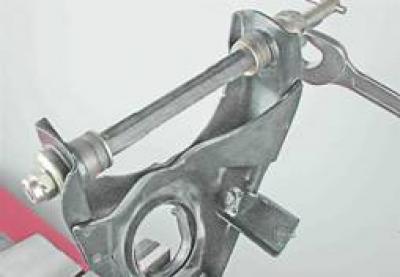

1. Изменив положение деталей съемника, запрессовываем в рычаг резинометаллический шарнир.

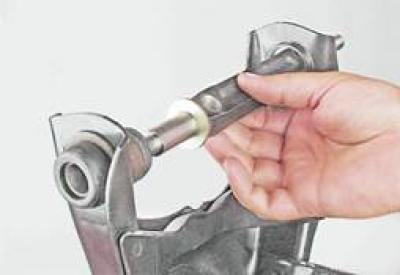

2. Через свободное отверстие в рычаге вставляем ось с упорными шайбами.

3. Со стороны запрессованного резинометаллического шарнира устанавливаем на ось наружную упорную шайбу и заворачиваем новую самоконтрящуюся гайку, не затягивая ее.

4. Изменив положение деталей съемника, запрессовываем в рычаг второй резинометаллический шарнир.

5. Установив на ось упорную фасонную шайбу, заворачиваем самоконтрящуюся гайку.

6. Устанавливаем нижний рычаг и остальные детали в последовательности, обратной их снятию.

7. Не разгружая подвеску, окончательно затягиваем гайки оси рычага и устанавливаем колесо.

8. После замены рычага или резинометаллических шарниров рекомендуется проверить и при необходимости отрегулировать углы установки передних колес (см. «Углы установки колес — регулировка»).

Ремонт рычага передней подвески на ВАЗ 2101 — 2107

    82 1 96k
    144 0 193k

Необходимость замены рычага на ВАЗ 2101-2107 возникает, если он согнут, появились небольшие трещины, глубокие выбоины, или сайлентблоки прокручиваются в проушинах. Опытные автомобилисты не рекомендуют варить рычаг. Это относительно сложная работа.

Для ремонта рычага понадобятся следующие инструменты:

  • стяжной съемник для пружин;
  • съемники шаровых опор;
  • приспособления для запрессовки и выпрессовки сайлентблоков (не нужны, если нижний рычаг приобретен сразу в сборе. В таком комплекте присутствует нижняя осью и сайлентблоки);
  • накидные и рожковые ключи на 13, 17, 19, 22;
  • молоток;
  • зубило;
  • монтировка.

Стяжной съемник для пружин и съемник шаровых опор

Ключ для фиксации штока передних амортизаторов

Замена переднего нижнего рычага подвески ВАЗ 2105

Неисправный рычаг передней подвески на ВАЗ 2105 может быть причиной стука, когда автомобиль трогается или притормаживает. Заменить его можно самостоятельно.
Подробнее

Предпочтительно все же купить рычаг в сборе. Если же Вы решили сэкономить, то дополнительно нужно будет купить еще запчасти, а именно:

  • два сайлентблока на нижний рычаг (если Вы решили сменить оба рычага то придется купить четыре сайлентблока);
  • внутренние шайбы (в некоторых случаях ось может не пригодиться).

Как снять и отремонтировать рычаг нижней подвески ВАЗ 2101-2107

1.Изначально нужно поддомкратить необходимую сторону и снять колесо.

2.Снимается передний амортизатор.

3.После на пружину устанавливается стяжной съемник, для удобства желательно захватить 5 витков, после сжимаем.

4.Теперь откручивается скоба стабилизатора поперечной устойчивости, раскручивается гайка нижней шаровой опоры и распрессовывается шаровой палец.

5.Рычаг отжимается вниз и вынимается пружина.

6.Откручиваем ключом на 19 гайки крепления нижнего рычага к балке, в результате Вы сможете снять рычаг.

Сразу может и не получиться снять рычаг. Для того, чтобы исправить это, приходится брать в руки зубило, монтировку и молоток. Зубило забивается между балкой и осью рычага, что позволит дать Вам возможность сорвать прикипевшую ось. В процессе разбора старайтесь не растерять регулировочные шайбы и запомнить сколько шайб было и с какой стороны.

7.Как только снят рычаг, можно ставить новый, если он собран. Если нет, то придется распрессовывать снятый рычаг, для того, чтобы извлечь ось.

После завершения процедуры ремонта нижнего рычага подвески автомобиля ВАЗ Классика, собираем и устанавливаем ось и сайлентблоки.

8.Сборка проводится в обратной последовательности.

Гайки оси рычага окончательно затягивайте после установки на автомобиль.

Замена нижнего рычага ваз 2107

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Нижний рычаг — он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание!
Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Где находится нижний рычаг?
В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?
Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!
Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:
Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:
Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

Замена рычагов ВАЗ 2107, ВАЗ 2106.

Замена рычагов ВАЗ 2107, ВАЗ 2106 не требует от себя каких либо особых навыков. Новые рычаги, как правило, продаются без сайлентблоков и шаровых опор. Поэтому в статье будет описана замена рычагов ВАЗ 2107, ВАЗ 2106 и сайлентблоков. В случае необходимости, также замените шаровые опоры.

Замена верхних рычагов и сайлентблоков.

  1. Подвешиваем автомобиль на домкрате (соблюдая меры предосторожности) и снимаем переднее колесо.
  2. Откручиваем верхнюю шаровую опору .
  3. На ВАЗ 2107, при помощи ключа «на 22» выворачиваем гайку крепления бампера к брызговику, при этом ключом того же размера, удерживаем болт от проворачивания.
  4. Вытаскиваем болт.
  5. Удерживая ключом «на 22» ось верхнего рычага, другим ключом «на 22» откручиваем самоконтрящуюся гайку оси.
  6. Извлекаем ось верхнего рычага и снимаем рычаг с автомобиля.
  7. Выпрессовывать сайлентблоки удобно специальным съемником.
  8. Фиксируем рычаг в тисках.
  9. Постепенно затягивая болт съемника и выпрессовываем сайлентблоки из рычага в чашку съемника.
  10. Перевернем съемник и запрессуем новые сайлентблоки.
  11. Переставляем шаровую опору со старого рычага или устанавливаем новую.
  12. Заменить сайлентблоки можно не снимая рычаг с автомобиля, достаточно только вытащить ось.
  13. Устанавливаем детали подвески в обратном порядке. Не забудьте, что затягивать ось рычага нужно только тогда, когда поставим автомобиль на колеса.

Замена нижних рычагов и сайлентблоков.

  1. Чтобы заменить нижний рычаг, потребуется снять амортизатор. пружину. разъединить нижнюю шаровую опору с поворотного кулака и освободить конец стабилизатора от нижнего рычага.
  2. При помощи ключа «на 19» откручиваем гайки крепления оси нижнего рычага к передней балке.
  3. Вбиваем клин (зубило) между осью и балкой, а затем…
  4. …снимаем нижний рычаг.
  5. Между осью нижнего рычага и балкой установлены регулировочные шайбы (отрегулирован развал колес). Записываем количество и расположение регулировочных шайб, чтобы при сборке поставить шайбы на прежнее место.
  6. Фиксируем ось нижнего рычага в тисках и съемником выпрессовываем сайлентблок. Освобождаем рычаг из тисков и снимаем ось с рычага через освободившееся отверстие.
  7. Выпрессовываем сайлентблок с другой стороны.

Устанавливаем новые сайлентблоки в следующем порядке:

  1. запрессовываем один сайлентблок,…
  2. … засовываем ось с шайбами через свободное отверстие в рычаге и…
  3. …запрессовываем второй сайлентблок. Для установки упора съемника засовываем в отверстие рычага болт, подходящий по размеру.
  4. Переставляем шаровую опору со старого рычага или устанавливаем новую.
  5. В случае необходимости (трещины, отслоения) меняем отбойник.
  6. Ставим нижние рычаги на автомобиль в обратном порядке. Не забудьте, что затягивать рычаг нужно только тогда, когда автомобиль стоит на колесах.

Лада 2107 «Реанимация» › Бортжурнал › Замена сайлентблоков нижних рычагов

Данный труд понадобится также тем кого ожидает замена нижних рычагов, передних пружин на автомобиле ВАЗ 2107 и ему подобных.

Понадобится инструмент следующего качества:
*Ключи на 22 (лучше накидной),19, 13;
*Тиски;
*Съемник сайлентблоков или кусок трубы подходящего диаметра;
*Газовая горелка;
*Молоток;
*Хороший домкрат;
*Зубило;
*Монтажная лопатка;
*Стяжки пружин;
*Время и терпение.

Подробного гайда писать не буду (можно нагуглить по названию), напишу самое интересное.

Я не сторонник замены сайлентблоков на автомобиле (хоть и не исключаю такой вариант), потому что без должной сноровки это не каждый сделает, а с дури можно и х*р сломать, как говорится. Например:

Не снимается ось, шайбу такую в продаже не нашел

Болты каленые, но тоже портятся

Отсоединяем конец штанги стабилизатора от рычага и аккуратно монтажкой выводим его вверх. Можете обмотать изолентой резьбу, чтобы не повредить.

Домкратим рычаг снизу (шаровую лучше снять)

Снимаем пружины. Вот такие стяжки пружин не подойдут для нашей подвески. Нужно брать с одним крюком и покороче или специальные для классики.

Подходят, нужна сноровка

Для классики не подходят совсем, пружина снялась больше с помощью лома

Отводим рычаг вниз

Откручиваем рычаг от развальных болтов (болтов балки). Замечаем количество развальных шайб. Хотя я их просто выкинул (все равно на регулировке развала новые ставить).
Далее снимаем рычаг и зажимаем в тиски (шарвую лучше снять).
Сайлентблоки выжегаем горелкой. Да, выжегаем.

С помощь зубила и молотка выбиваем остатки.

Что приключилось у меня:

Пытался снять съемником и чуть было не ушатал второй — сайлентблок никак не шел,

Еб*лся очень долго, около часа

С другой стороны намертво прикипела внутренняя втулка сайлентбока. Узнал, когда выжег

Тогда-то я и понял, что горелка рулит по-любому.

Побил молотком (сделал квадратной) и снял

Небольшой задир устранил надфилем (мелким напильником)

Сайлентблоки ставил съемником. можно и трубой, запрессовываются они до упора. Лучше промазать графитной смазкой или литолом.

Развальные болты меняем по состоянию, гайки на оси рычага затягиваем с моментом 57-92 Н*м на собраной подвеске.

Нижний рычаг передней подвески ВАЗ 2107: назначение, описание устранение неисправностей

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Читать еще:  Руководство по покраске двигателя: Все очень просто

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу. Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание.

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

  • уменьшить деформации, возникающие в подвеске;
  • улучшить управляемость автомобилем;
  • убрать выжимание, которое свойственно резиновым изделиям;
  • снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

  • сильное повреждение нижнего рычага;
  • появление трещин.

Для выполнения работ понадобятся такие инструменты:

  • набор рожковых ключей;
  • набор головок;
  • щётка по металлу;
  • домкрат;
  • съёмник для выпрессовки сайлентблоков;

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

    Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

  1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
  2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

  1. Рычаг надёжно фиксируют в тисках.
  2. При помощи съёмника выдавливают старые шарниры.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

    При помощи болтов фиксируют ось вместе с рычагом.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Передняя подвеска и её текущий ремонт у ВАЗ 2107

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и нижний рычаги, которые существуют независимо; верхний – закреплён через стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется замена.
  • шаровые шарниры, или просто «шаровые» — к ним через систему поворотного кулака с цапфой в конечном итоге устанавливается ступица колеса.
  • устройство амортизации включает в себя пружину, установленную в чашках, и амортизатор гидравлического типа, установленный внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 13, 36 — верхний и нижний рычаги; 17 — опорный стакан; 18 — подушки крепления амортизатора; 21 — верхняя опорная чашка пружины; 22 — ось верхнего рычага; 29 — кронштейн крепления поперечины к лонжерону; 30 — поперечина передней подвески; 33 — штанга стабилизатора; 34 — лонжерон кузова; 37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

  1. Какие неисправности могут быть у подвески?
  2. Что можно определить при осмотре подвески?
  3. Замена шаровых опор
  4. Замена амортизаторов
  5. Замена поломанной пружины

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража, да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста: нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание!
Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Краткое содержание:

Где находится нижний рычаг?
В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?
Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!
Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:
Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:
Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.

Бортовой журнал ВАЗ 21074 (2006 г.)

Своими руками: Передняя подвеска: 2. Снятие пружины и рычагов

Как вы помните, в прошлом посте я рассказал как снять передний амортизатор. Теперь перейдем к полной разборке подвески для замены шаровых опор и сайлентблоков с пружинами.

  • Ключи и головки на 13, 22
  • Съемник(стяжка) пружин и шаровых опор (желательно)
  • Монтировка или большая отвертка, резиновая киянка, молоток, металлическая щетка
  • WD-шка или другой «жидкий ключ»

Нагружаем подвеску, подставив опору под ступицу или нижний рычаг, чтобы снять напряжение в болтовых соединениях. Предварительно все соединения зачищаем и обрабатываем «жидким ключом». Ослабляем гайки крепления верхнего и нижнего рычагов, затем отворачиваем скобу крепления стабилизатора и снимаем резиновую подушку.Как ни пытался, но гайки не пошли и шпильки сорвало, как и на нижнем рычаге. Резинку полностью вывернуло и она давно требовала замены — отсюда и скрипы, поверхность стабилизатора тоже немного изношена, но в принципе еще походит.

Теперь срываем пальцы верхней и нижней опоры с посадочных мест — вывешиваем подвеску, давая расслабиться пружине, ослабляем гайки пальцев до конца резьбы, не снимая окончательно.

Резкими ударами молотком по ушку поворотного кулака добиваемся выхода пальца из посадочного места.

Так как пальцы не поддавались, а съемника не было, пришлось использовать обычный болт с гайкой, вставив между пальцами и отворачивая гайку на растяжение, при этом ударяя по кулаку молотком.

Пальцы успешно сорваны.

После этого необходимо стянуть пружину стяжкой, чтобы предотвратить ее «выстреливание» при дальнейшей разборке. Конечно, можно обойтись и без нее, но трудно будет поставить пружину на место. Поэтому пришлось докупить съемник.

Теперь фиксируем ступичный узел куском проволоки за чашку отбойника, чтобы предотвратить обрывание тормозного шланга. Отворачиваем гайки крепления опор и снимаем ступицу с рычагов, отводим в сторону и вынимаем пружину.

Осталось снять рычаги — отворачиваем гайку крепления верхнего рычага. Чтобы вынуть палец нам будет мешать болт крепления переднего бампера, поэтому отгибаем подкрылок и отворачиваем болт, вынимаем палец и снимаем рычаг.

Так же отворачиваем 2 гайки крепления нижнего рычага к поперечине и снимаем рычаг.

Так как на шпильках крепления находятся шайбы регулировки развала, то следует быть осторожным, чтобы они не выпали.

У верхней шаровой был порван пыльник и палец плохо вращался, подъедал — попал песок и вымыло смазку — на выброс.

У нижней шаровой было получше: пыльник целый, хоть и весь в трещинках и палец вращался достаточно свободно, но и не болтался. В принципе можно оставить, заменив пыльник, но, все же, решил заменить его на новый.

На пружине также имелись следы межвиткового трения, что говорит о потере ими упругости, да и проходила она уже более 10 лет — будем заменять.

Только сайлентблоки выглядели вполне «живыми» со следами деформации резинового массива, но менять так менять).

Замена передних рычагов lada 2107 (ваз 2107)

А теперь о том, как происходит снятие сайлентблоков ВАЗ 2107, их замена и самое главное — затронем вопрос о том, какие лучше — обычные или полиуретановые. Подвеска автомобилей классической серии довольно сложная, она имеет в своей конструкции нижний рычаг и верхний, на каждом из них по одной шаровой опоре. И это еще не говоря о стабилизаторе поперечной устойчивости и пружине с амортизатором.

Сайлентблок — это один из важнейших элементов подвески. И за ним необходимо следить, менять своевременно. Но вот снять шарниры и провести нормально ремонт оказывается порой очень проблематично, даже если вы умеете пользоваться всеми специальными инструментами.

Полиуретановые или обычные?

В продаже вы можете встретить два вида элемента — полиуретановые и на основе каучука. Вопрос стоит в том, какими лучше пользоваться на ВАЗ 2107? У резиновых много недостатков:

  1. Скрипят даже новые.
  2. Имеют относительно малый ресурс.
  3. Под действием агрессивной среды быстро приходят в негодность.

Но у них имеется и большой плюс — довольно низкая цена. В зависимости от «аппетитов» продавца вы можете приобрести комплект за 500-700 рублей. Но вот полиуретановые обладают более высокими характеристиками. Практически не подвержены действию агрессивных сред, большой срок службы (как минимум вдвое выше), но есть и один недостаток — цена. Она находится в пределах полутора тысяч. Смотрите на то, как вы привыкли пользоваться автомобилем.

Какие же поставить на свой автомобиль ВАЗ 2107? Вопрос непростой, нужно взвесить все, чтобы на него ответить. И самое главное — оценить свои финансовые возможности. Также нужно обратить внимание на то, какой стиль вождения у вас. Если агрессивный, то для работы окажутся более подходящими полиуретановые. Но если же вы спокойно ездите, подвеска не подвергается существенным нагрузкам, то можно и обычные резиновые установить. Но нужно опять оговориться — все зависит от ваших возможностей и предпочтений. Полиуретановые во много раз лучше резиновых на автомобиле ВАЗ 2107 и аналогичных моделях. И они лишены главного недостатка резиновых шарниров — не скрипят.

Замена сайлентблоков нижнего рычага

Перед началом ремонта нужно подготовить автомобиль ВАЗ 2107 — установить его максимально ровно и зафиксировать. Для этого под задними колесами ставите противооткатные упоры. После того, как поднимите сторону, на которой производится ремонт, обязательно поставьте под кузов опору. В простейшем случае это хороший пень, желательно из такого дерева, как акация. Она прочная и ее сложно разрушить. Но можно и установить несколько толстых брусков. Обратите внимание на то, что когда проводится ремонт подвески, нужно машину ставить максимально устойчиво.

После этого необходимо выкрутить все четыре болта, которыми крепится колесо к ступице. Вот и все, небольшая толика дела реализована. Теперь нужно заменить каждый сайлентблок ВАЗ 2107. Для этого не потребуется снимать полностью нижний рычаг. Правда, есть небольшая оговорка: если подвеска эксплуатировалась в тяжелых условиях и очень много лет уже служат сайлентблоки, то их может быть проблематично снять. Порой даже съемник не спасает. И установить новый комплект окажется невозможно, так как старые элементы нельзя демонтировать.

Был случай на одном автомобиле ВАЗ 2107. Хозяин не следил за состоянием подвески, около десяти лет машина не ремонтировалась основательно, а только лишь «убивалась». Итог — сайлентблок с одной стороны разбился так, что рычаг держался на оси и люфт у него был недопустимый. При попытке снять сайлентблок он просто не поддался, так как прикипел корпус.

Итог — пришлось прогревать на открытом огне и только лишь тогда при помощи молотка и какой-то матери получилось выбить металлическую часть сайлентблока. Простая замена обернулась тяжелым ремонтом с применением огня. А всего лишь этому водителю нужно было научиться пользоваться автомобилем ВАЗ 2107. Ведь поменять только начавший выходить из строя элемент намного проще, нежели прикипевший и приржавевший к рычагу подвески.

Поэтому не стоит запускать, проводите ремонт своего автомобиля вовремя. Остановились на том, что нет необходимости полностью снимать нижний рычаг. Это неразумно, так как потребуется проводить массу лишних операций. Главное — уметь пользоваться съемником и ключами.

О том, как снять рычаг, будет рассказано немного ниже. Для работы вам потребуются ключи на «19», жидкость WD-40, специальный съемник для сайлентблоков. Без него тоже можно обойтись, но с ним намного удобнее. Обрабатываете все резьбовые соединения WD-40, после чего выкручиваете гайку с одной стороны на рычаге.

Устанавливаете съемник на сайлентблок и, вращая его, вытягиваете на свет элемент. Сразу же производится установка нового, используется все тот же съемник. Именно с его помощью делается запрессовка элемента в нижний рычаг подвески. Можно даже не использовать съемник. Для этого смажьте небольшим количеством Литола посадочное место и установите сайлентблок.

Руками выполняется запрессовка до той поры, покуда это возможно. После надеваете шайбу и начинаете закручивать гайку. Старайтесь только эту процедуру выполнять аккуратно, чтобы не пошел сайлентблок наперекос. Запрессовка считается завершенной, когда металлическая часть шарнира окажется впритирку с поверхностью рычага.

Замена шарниров верхнего рычага

Здесь дело обстоит немного сложнее, так как потребуется полностью снять рычаг. Но сделать это можно буквально за несколько минут. Все зависит от того, как хорошо проникла смазка WD-40 в резьбовое соединение. В остальном же трудностей возникнуть не должно: одним ключом придерживаете от проворачивания болт, вторым выкручиваете гайку. И после этого проводите снятие верхнего рычага. Обратите внимание на то, что гайку, которой крепится сайлентблок, нужно поставить новую. Замена сайлентблоков сопровождается также установкой новых гаек с фиксатором резьбы.

Ключом на «10» выкручиваете гайки с трех болтов, которыми произведено крепление шаровой опоры к верхнему рычагу подвески. Вот и все, теперь рычаг можно полностью снять и внимательно изучить состояние сайлентблоков. И если на них имеются повреждения, присутствуют следы разрушения, то обязательно нужно их менять. А для этого выполняется простая процедура:

  1. Зажимаете в тисках верхний рычаг. Установите его таким образом, чтобы можно было подобраться без труда к проушине.
  2. Ставите съемник и, проворачивая его, выпрессовываете старый сайлентблок.
  3. Тщательно протираете посадочное место, при необходимости воспользуйтесь металлической щеткой. В противном случае сайленблоки скрипят, а особенно, если между рычагом и их корпусом большой зазор.
  4. Смазываете посадочное место Литолом.
  5. Устанавливаете новый сайлентблок. Запрессовка его производится при помощи съемника.
  6. Если нет съемника, то запрессовка делается при помощи тисков. Обратите внимание на то, что нельзя наносить резкие и сильные удары по сайлентблоку, так как это может навредить.

После этого необходимо установить рычаг на место, заменить гайку. Она содержит в себе фиксатор резьбы, с его помощью обеспечивается надежное соединение верхнего рычага и кузова. Далее при необходимости следует поменять шаровые опоры. Желательно провести их диагностику заранее, а также приобрести комплект при необходимости.

Снятие нижнего рычага

Если вышеописанным способом поменять сайлентблоки не получается, либо же имеется разрушение рычага, вам необходимо полностью разбирать механизм. Для этого вам потребуется:

  1. Съемник для пружины.
  2. Ключи на «10» и «19».
  3. Газовый баллончик (если есть необходимость в выпрессовке старого сайлентблока).

Снятие верхнего оказывается несколько проще, так как этот элемент не влияет на углы развала колес. А вот при демонтаже нижнего рычага обратите внимание на пластины, которые находятся между кузовом и осью. Именно с их помощью производится установка угла развала колес. И кроме того, что вы приобретете комплект для ремонта, потребуется еще и настраивать углы колес.

Чтобы не нарушить настройки, обязательно устанавливайте эти металлические шайбы в таком порядке, в каком они стояли. Поменять местами их нельзя. При демонтаже нижнего рычага вам потребуется провести следующие действия:

  1. Сжать пружину специальным съемником.
  2. Выкрутить три болта, которыми крепится шаровая.
  3. Выкрутить две гайки, которые крепят амортизатор к рычагу.
  4. В подкапотном пространстве выкрутить гайку со штока амортизатора, после чего его весь нужно снять с автомобиля ВАЗ 2107.
  5. Отсоедините кронштейн тяги поперечной устойчивости.
  6. Теперь можно произвести снятие рычага, выкрутив две гайки, которыми произведено крепление оси к кузову.

Теперь осталось дело за малым — ремонт переходит в стадию завершения. При помощи газового баллончика прогреваете места запрессовки сайлентблоков. К сожалению, только так получится поменять шарниры, которые не берет даже съемник. Не стоит делать эту процедуру в помещении, так как резина начнет сразу же гореть, а дым наполнит все пространство. Такое снятие сайлентблоков проводите только на открытом воздухе, либо же в хорошо проветриваемом помещении.

Если же вы планируете установить новый рычаг, то проводится только лишь запрессовка новых сайлентблоков, которые входят в комплект. Установка осуществляется в обратном порядке. Обратите внимание на то, что при монтаже нового нижнего или верхнего рычага подвески ВАЗ 2107 потребуется сделать регулировку развала-схождения колес.

Размеры элементов могут очень сильно отличаться. И когда установите новые шарниры, то обратите внимание на то, скрипят ли они. Как правило, такое поведение характерно только лишь для резиновых. А вот полиуретановые не скрипят, не создают неудобств водителю. Цена только большая, но она себя оправдывает.

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Для замены рычагов и сайлентблоков передней подвески ВАЗ 2107 понадобятся:

Работы следует проводить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

Порядок снятия рычага таков:

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

  • Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
  • Установить болт, фиксирующий крепление переднего бампера.
  • Нагрузить подвеску, опустив домкрат или подъемник.
  • Завести палец шаровой опоры в поворотный кулак.
  • Затянуть самоконтрящуюся гайку шаровой опоры.
  • Затянуть гайку крепления оси верхнего рычага.
  • Поднять автомобиль и установить колеса.

Замена нижнего рычага передней подвески Ваз 2107

Работа проводится на смотровой яме или подъемнике.

  • Поддомкратить автомобиль или поднять на подъемнике.
  • Снять колесо.
  • Снять амортизатор.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

  • Запрессовать лишь один сайлентблок.
  • Вставить в рычаг ось с установленными упорными шайбами.
  • Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
  • Запрессовать второй сайлентблок.
  • Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
  • Установить рычаг и другие детали подвески в последовательности, обратной снятию.
  • Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
  • Установить колесо.

[tip]Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.[/tip]

Замена нижнего рычага передней подвески на автомобилях ВАЗ 2107

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся колебания кузова, возникающие во время движения автомобиля.

Про нижний рычаг

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах

Снятие рычага

Нижний рычаг на автомобилях ВАЗ 2107 необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя. Справится с ней сможет даже начинающий автолюбитель, главное иметь в наличии нужный инструмент.

Порядок выполнения работ:

  1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.
  2. Откручивают болты и снимают колесо.
  3. Откручивают нижнее крепление амортизатора.
  4. Ослабляют затяжку гаек оси нижнего рычага.
  5. Освобождают крепление подушки стабилизатора.
  6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.
  7. Откручивают гайку на опоре и выпрессовывают палец. Делать это удобнее при помощи специального съёмника(но можно и без него).
  8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
  9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.
  10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение и количество с каждой стороны, иначе придётся снова проводить регулировку.
  11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Это все. Сбоку проводим в обратной последовательности. Перед сборкой, смазываем болты балки и шейки оси, например, графитной смазкой. Последними затягиваем гайки ( ключ на 22 ) оси нижнего рычага, на полностью опущенном автомобиле на землю ( это необходимо для правильной работы сайлентблоков ).

Lada 2107 › Logbook › Замена сайлентблоков передних рычагов.

Всем привет. Ещё с лета хотел поменять сайлентблоки в рычагах, т.к. на одном колесе сильно жрало резину изнутри.
Делал всё в полевых условиях)
Для начала нужно задомкратить колесо и вывернуть руль, чтобы рулевой наконечник не мешал откручивать гайку. Очистить резьбу и посадочное место корщёткой, пройтись вд-шкой и можно откручивать.

Извлекал при помощи съёмника, молотка и бранных слов, ибо по другому выходить они отказывались. Сначала пробовал сдвигать рычаг ломом и бить по рычагу молотком, ничего не получилось.
Даже когда закрутил съёмник пришлось прибегнуть к помощи молотка, сильно прикипели.

Рычаг стоит ровно из-за вывешенного колеса, с другой стороны его придётся поддеть монтировкой или ломом, т.к. центр будет смещён. Снаружи сайлентблок смазывать не нужно, иначе они будут прокручиваться, что не есть хорошо. Забивал сайлентблок чашкой от съёмника, можно и съёмником запрессовать.
Перед тем как затянуть гайки сайлентблоков, машину нужно опустить с домкрата.

Справа новый.
В принципе они хорошие, визуально во всяком случае.

Для того, чтобы вытащить верхний рычаг, нужно снять локер, выкрутить болт бампера, если его не выкрутить болт рычага не вытащить. Ещё можно подложить что нибудь под тормозной диск или нижний рычаг. Не забываем про вд-шку. Съёмник не поможет при выпрессовке верхних сайлетблоков, максимум выдавить втулку. Выбивал их молотком, легко выбиваются. Запрессовывать только съёмником, до рёбер (на сайлентблоках верхних рычагов есть рёбра, на нижних нет), лучше не перебарщивать, рычаг может упереться сайлетблоками в стакан. Чтобы поставить болт на место, пришлось снимать бампер, по другому этот…болт не заходил в стакан, кстати его, как и гайки лучше смазать смазкой или маслом. После того как всё поставили, машину нужно опустить на деревяшку(как у меня) или ещё на что-то, сымитировав нормальное положение подвески.
На фото запрессовка сайлетблока съёмником.

Новые. Втулки разной длинны, надо было посмотреть при покупке.

Верхние выглядят уже не такими свежими)

Хотя и на них не видно, чтобы центр был смещён.

Далее едем на сход-развал.
Сайлентблоки фирмы Tadem.

Вот полезный мануал по этой теме.
Раз
Два

Школа авторемонта – Ремонт автомобиля своими руками

Замена нижнего рычага передней подвески на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Нижний рычаг на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя 🙂 . Для того, чтобы заменить рычаг своими руками, Вам, прежде всего, необходимо подумать об инструменте, а потом о уже о запчастях. И это не просто слова. Например: чтобы снять рычаг Вам потребуется стяжной съемник для пружин. Без него можно не только не поставить ( допустим безболезненно снять ее у Вас получилось ) пружину на место, но и получить серьезные травмы. Так же, хочется вспомнить о съемнике шаровых опор и о приспособлении для запрессовки и выпрессовки сайлентблоков. В принципе последний пункт можно исключить, но только в том случае, если Вы приобретете нижний рычаг в сборе ( рычаг с нижней осью и сайлентблоками ). Но есть у этого варианта, небольшой минус – цена. Хотя, что я буду рассказывать, когда Вы сами можете посетить рынок и посчитать, что для Вас будет проще и выгодней.

Переходим ближе к делу. Стяжной съемник для пружин и съемник шаровых опор Вы можете рассмотреть на фотографии 1. Увидеть же приспособления для запрессовки сайлентблоков и понять, как с ними работать Вы сможете, прочитав вот эту статью.

Что там дальше… По инструменту. Подробный перечень не буду составлять, перечислю в сокращенном варианте – рожковые и накидные ключи ( 13, 17, 19, 22), монтировка, молоток и зубило. И еще полезен в этой работе будет специальный ключ для фиксации штока переднего амортизатора, фото 2.

Запчасти. Если Вы все-таки купили, для любимой Классики, рычаг в сборе, то Вам волноваться почти не о чем.
Если нет, то давайте рассмотрим, что следует купить еще ( кроме рычага ). Первое, два сайлентблока на нижний рычаг ( если собираетесь менять оба рычага и правый, и левый, то придется купить четыре сайлентблока ). Две упорные шайбы ( внутренние ) на ось нижнего рычага. Сама ось тоже, может преподнести сюрприз, поэтому можно посоветовать ее так же купить ( у меня она была, «на всякий пожарный» 😉 ), вместе с упорными шайбами и гайками – фото 3 ).

Забегая вперед, скажу, что в моем случае ось не пригодилась. В дело пошли, только упорные шайбы.
Теперь, как всегда, по пунктам описание замены нижнего рычага передней подвески на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:
1. Поддомкрачиваем необходимую сторону и снимаем колесо.
2. Снимаем передний амортизатор – фото 4 и 5.

3. Устанавливаем в пружину стяжной съемник ( захватить желательно 5 витков ) и сжимаем ее – фото 6, 7, 8.

4. Теперь можно откручивать скобу стабилизатор поперечной устойчивости, раскручивать гайку нижней шаровой опоры и распрессовывать шаровой палец – фото 9, 10.

5. Отжимаем рычаг вниз и вынимаем пружину ( фото 11 ).

6. Откручиваем ( ключ на 19 ) две гайки крепления нижнего рычага к балке ( фото 12). И снимаем рычаг. Может, сразу и не получиться снять рычаг. И чтобы это исправить, придется брать в руки зубило, молоток и монтировку. Зубило забиваем между осью рычага и балкой, что позволит сорвать прикипевшую ось с болтов. Да, и стараемся не растерять регулировочные шайбы ( фото 13) и запомнить с какой стороны сколько шайб было.

7. Рычаг снят. Дальше, если рычаг в сборе, ставим его на авто. Если нет, то распресовываем снятый рычаг, для того, чтобы достать ось ( фото 14 ). После чего, собираем рычаг – устанавливая ось и сайлентблоки. Фотографии – 15, 16, 17, 18, были сделаны в другой день и с другим рычагом, но думаю, что они все равно будут Вам полезны.

8. Это все. Сбоку проводим в обратной последовательности. Перед сборкой, смазываем болты балки и шейки оси, например, нигролом. Последними затягиваем гайки ( ключ на 22 ) оси нижнего рычага, на полностью опущенном автомобиле на землю ( это необходимо для правильной работы сайлентблоков ) .
Ну, вроде, ничего не забыл! )))

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика
  • Замена задних тормозных колодок на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Замена подушек двигателя Ваз 2104

Комментарии

(

4

)

Показано комментариев: 3 .
Всего: 3 .

Костик

По 6. пункту, гайки сорвал, но потом они стали прокручиваться и я не могу с обратной стороны ничем их придержать, теперь ни закрутить ни открутить…

Стандартный болт балки имеет квадратную головку, которая должна исключить возможность его прокручивания при затяжке или откручивание. Возможно, что болт довольно старый и углы на его головке порядочно зализаны. В этом случае можно использовать два способа решения проблемы. Первый – забить шлицевую отвертку между гранью головки болта и корпусом балки. Такой себе стопор помочь зафиксировать болт. Если первый вариант не принесёт положительный результат, то тогда остаётся второй и последний способ – брать в руки болгарку и резать болты (предварительно, конечно же, купив новые). По замене болтов балки на автомобилях Ваз 2101-2107 несколько слов есть вот в этом материале. Думаю, последний вариант самый правильный, так как с новыми болтами и рычаг надёжно закрепить сможете, и мастер, который будет делать развал-схождения останется доволен.

Сергей

Макс 21013

9 февр. 2012 10:49

#

Насколько знаю.Ну и по книжке так.Сайлентблоки нужно затягивать не просто на опущеном автомобиле, а еще и в нагруженом.По простому можно чтобы кто-то присел на крыло с каждой стороны,и потом затягивать.(по книжке нужно чтобы сели два человека по 80 кг на передние сидения )
А вобще спасибо за статью,очень полезная.И сайт тоже.

13

Замена сайлентблоков нижних рычагов ВАЗ

Сайлентблоки – это элементы подвески автомобиля, состоят из двух металлических втулок, разделенных вставкой из резины или полиуретана, предназначенные для того, чтобы сделать движение автомобиля более комфортным и снизить шумность при езде. Эти детали устанавливают в подвижных частях подвески, и они постоянно подвергаются механическим нагрузкам. В ВАЗ 2101-2107 чаще всего под нагрузками страдают передние сайлентблоки, причем проблему можно решить самостоятельно, не прибегая к использованию специнструмента и услугам мастеров СТО.

Когда требуется замена сайлентблоков

Если при езде слышится явственное постукивание в подвеске, возможно, потребуется замена сайлентблоков передних рычагов на ВАЗ классических моделей. При осмотре они могут быть деформированы, резина разорвана или покрыта глубокими трещинами, при этом рычаг смещается от первоначального положения. Ремонт сайлентблоков не производят, при выходе из строя они подлежат замене, благо стоят они не дорого.

Повреждение сайлентблоков делает езду менее комфортной, снижает уровень безопасности за счет ухудшения управляемости, так как появляется люфт на рычагах, подвеска становится более разболтанной и резко увеличивается износ передних покрышек, а это еще один сигнал того, что потребуется заменить сайлентблоки передней подвески.

Инструмент для замены нижнего сайлентблока

В нашем случае мы не будем использовать специализированный съемник сайлентблоков на ВАЗ, а обойдемся инструментом, который можно найти в любом гараже. Чтобы заменить нижние сайлентблоки на переднем рычаге, понадобятся:

  1. Монтировка длиной не менее 50 см, или длинее, можно использовать лом, если позволяют габариты ямы.
  2. Тяжелый молоток или кувалдочка с прочной, желательно металлической ручкой.
  3. Набор ключей для выкручивания гаек, можно использовать накидные или головки с трещоткой, рычаг в виде длинной полой трубы для развития нужного усилия при затягивании гаек.
  4. Наставка для посадки и запрессовки нового сайлентблока, можно использовать подходящий по диаметру кусок толстостенной трубы длиной 5-7 см.

Иногда встречается мнение, что отказ от применения съемника и другого специализированного инструмента повышает риск повреждения устанавливаемого сайлентблока. Но опыт показывает, что при правильном подходе замена производится быстро с соблюдением всех технологических требований.

Процесс замены сайлентблоков

Для замены сайлентблоков нижних рычагов на автомобилях ВАЗ классика, машину нужно загнать в гараж или бокс на яму, или использовать подъемник. Места крепления деталей предварительно обрабатываются смазкой WD-40, которую нужно оставить на некоторое время, чтобы облегчить съем этих деталей. При обработке нужно проследить за тем, чтобы смазка зашла в места крепления узла, это облегчит демонтаж. В процессе эксплуатации сайлентблок может закиснуть, и, если не обработать его заранее, снять его при помощи монтировки и кувалдочки будет сложно.

Если автомобиль стоит на яме, он поддомкрачивается под балку, чтобы снять нагрузку с колес, делаются упоры под рычаги, а под поддомкратник устанавливают страховочную чурку, чтобы избежать травмирования в случае срыва автомобиля с упоров под рычагами. Ключом на 22 выкручивается гайка, удерживающая сайлентблок в нижнем рычаге. Если гайка закисла, можно в качестве дополнительного рычага использовать отрезок трубы, надев его на ключ. Оригинальные гайки лучше не выбрасывать, поскольку новые часто имеют низкое качество, резьба срывается, поэтому иногда лучше устанавливать старые. То же можно сказать и о старых шайбах, которые делаются из толстого прочного металла, в то время как шайбы, идущие с новыми сайлентблоками, более тонкие и при затяжке могут существенно деформироваться, что недопустимо.

Для демонтажа переднего сайлентблока монтировку нужно подвести так, чтобы упереть в болт балки и нажаться вперед, по направлению к задней части автомобиля. Поскольку усилия нажатия на монтировку будет мало, необходимо периодически бить молотком по рычагу возле сайлентблока, одновременно упираясь для создания натяжения. После того как сайлентблок выйдет из гнезда, вынимаем его, подталкивая монтировкой. При сильном закисании процедуру придется делать вдвоем: один человек натягивает рычаг монтировкой, второй выбивает сайлентблок из гнезда.

Далее производят замену сайлентблока передней балки, для этого ось смазывается нигролом и на нее надевается новая деталь. Монтировкой рычаг приподнимается так, чтобы сайлентблок мог направиться в гнездо. После этого на него надевается наставка из толстостенной трубы, подходящей по размеру, по которой нужно аккуратно бить молотком, пока сайлентблок не сядет на место. Заводим монтировку за крепежный болт и поджимаем рычаг, продолжая бить по наставке кувалдочкой, пока деталь не сядет в гнездо до конца по ограничители.

Меняем нижние сайлентблоки с обратной стороны, для чего предварительно нужно сбить короткий наконечник тяги с рулевой колонки, чтобы он не мешал работе. При помощи монтировки, упирая ее в гайку, таким же способом отводим рычаг, чтобы высвободить сайлентблок. Аналогично бьем молотком по рычагу, натягивая его монтировкой до тех пор, пока сайлентблок не выйдет из гнезда, после этого подталкиваем его монтировкой до полного снятия. Установка нового сайлентблока производится таким же образом, как и в передней части рычага, при помощи наставки из трубки и молотка, ось и посадочное гнездо предварительно смазывают нигролом.

На оба сайлентблока ставятся шайбы, если старые в нормальном состоянии, не деформированы, лучше установить их, поскольку новые бывают очень плохого качества, выгибаются при затягивании гаек, сокращая срок службы деталей. После того как гайки наживляются с обеих сторон, машина опускается с домкратов и ее нужно раскачать, чтобы проверить, как работает подвеска. При этом скрипы и стук должен прекратиться, а работа подвески нормализоваться.

При затягивании гаек сайлентблока лучше пригрузить переднюю часть автомобиля, сначала с одной, а затем с другой стороны, для чего снова понадобится напарник. Если его нет, затягивать можно и так, но потом гайки нужно будет снова подтянуть. Гайки затягиваются максимально туго, при необходимости на ключ надевается труба, чтобы развить максимальное усилие. При этом на некачественных гайках может сорвать резьбу. По окончании работы нужно обратно установить демонтированную ранее рулевую тягу.

Видео:Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Данный способ достаточно трудоемок, но не требует такого специнструмента, как съемник, и дополнительных знаний и навыков. Сделать замену можно самостоятельно в своем гараже, если в нем есть яма. При этом можно воспользоваться простым инструментом, который есть у каждого водителя. Качество работы ни в чем не будет уступать замене с применением специализированного съемника. По аналогичным принципам производится замена сайлентблока амортизатора и других подобных деталей. Эта методика подходит для ВАЗ классических серий 2101-2107.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
