Тюнинг дроссельной заслонки Форд Фокус 2

Ford Focus Hatchback Серый_Странник › Бортжурнал › МД тюнинг дроссельной заслонки.

Диванных экспертов просьба не беспокоить! Есть пруфы, замеры, графики того что это НЕ работает? Или Вы сами лично испробовали данную доработку? У меня есть пару тысяч реальных отзывов от реальных людей, которые всё это сделали и опробовали на себе, с которыми я лично списывался и общался. Мнение диванных аналитиков не интересует. Услышал, захотел, сделал.
Машинка стала ехать бодрее, появилась плавность, никаких дёрганий. Ездить стало приятнее. Говорят ещё, что и расход должен упасть, покатаемся посмотрим. В общем эффект есть, меня устраивает.
Хуже точно не стало.

Ford Focus Hatchback 2008, двигатель бензиновый 1.6 л., 100 л. с., передний привод, механическая коробка передач — тюнинг

Машины в продаже

Ford Focus, 2008

Ford Focus, 2007

Ford Focus, 2006

Ford Focus, 2007

Комментарии 41

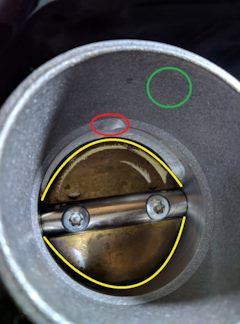

И все таки, почему не убрали щель, где обведено желтым?! Ведь щель там, на вашей ДЗ видна?

Не могу знать за щель. Делал гаражных дел мастер. Главное хуже не стало, а местами и получше. Да я уже и забыл про эту доработку. Езжу и езжу, не парюсь.

Читал про доработку дроселя.
Ну может и будет эффект, не пробовал не знаю, и не собираюсь.
Но вот чего не могу понять, зачем точить то где красное, если поток воздуха проходит где желтое.
То есть данной манипуляцией можно только предположить что создал завихрение пере заслонкой дроселя.
С таким же успехом можно было проточить где зелёное!

Забавно сколько слоганов из рекламных буклетов. Нет аргументов доказательной базы, мнения людей не в счет, а так да завтра утром перед выездом постучите по левому заднему колесу, поедет лучше, проверил и сосед так же делает, метод рабочий.

Только не по левому, а по правому и не по переднему, а по заднему. Инфа %

Ну тут мнения разделились, бейте по любому, если для вас это что то дает 🙂

Плацебо.
Просто почистил заслонку и стала ехать лучше вот и весь результат.

Ну да. Экспертам виднее. Чем мне реально попробывавшему.

Интересно конечно, я на прошлой машине, дроссель ставил от 1.8 на двигатель 1.6, машина реально лучше ехать стала, затем я задался объяснением этого факта…
Интересная теория подтверждённая на практике на ютуб канале Ильдара была, там у чела не помню какая машина, япошка какая-то. Вообщем проблема была с тем что машина то ехала, то не ехала и глохла, подозрение пало на датчик массового расхода воздуха(показания прыгали), а когда его поменяли, то и новый стал те же не понятные показания показывать, в итоге выяснилось, что впуск до датчика стоял не оригинал, а заменитель, и структура внутри трубки, где поток воздуха был изменен… что в свою очередь повлекло плавающие показания на датчик.
Еще из универа помню рассчитывали вытяжку или что-то вроде такого, затем на плактике измеряли, так вот, брали цилиндрообразную трубу площадью проходимого воздуха равную прямоугольной трубе, вроде бы все одинаково, объем труб и т.д, но скорость потока у цилиндрообразной трубы больше, так как поток не равномерно радиусу распостраняется, где-то по центру трубы быстрее, завихрения тормозящие просходят в зависимости от скорости воздуха и т.д., т.е труба разного диаметра с определенной скоростью воздуха + может резонанс по разному выдавала значения скорости и производительности потока воздуха.
Я это к чему, это настолько сложные расчеты, что просто увеличивая дроссель не факт что будет лучше, я думаю это не Автоваз где «доработай» сам, тут все рассчитано и проверено (конечно как показывает практика с 1.8 двиглом на фокусах — нет))), но сам я люблю экспериментировать. Даже будет интересно почитать доводы в пользу такой доработки…
Так вот выше я описал, что двигатель стал лучше ехать с дросселем от 1.8 на Мондео — ответ почему. очень прост — потому что пробег машины + отложения во впуске и возможный износ топливно-воздушной системы, повлекли за собой нехватку воздуха, которую я обеспечил увеличением дросселя. Ну как обеспечил, так типо пластырь заклеил, до заводских параметров отдаваемой мощности я не приблизился, а так … мертвому припарок. Расход только вырос… и свечи белесыми стали…

На данный момент я проехал 70км и расход пока что упал с 9.4 до 9.2 средняя скорость не изменилась 24км/ч

Тут долго можно рассуждать почему так, основа, что 14.7 к 1 соотношение воздуха и бензина.
Есть корректирующие датчики маф лямбда и датчик давления во впуске ( на 1.6 у меня маф нет и кхх тоже) т.е показания о воздухе уже в биты в мозгах в зависимости от открытия дросселя. Я бы не рискнул менять эти показания) хотя лямбда должна скоректировать (опять же не факт) . По итогу со временем — бедная смесь, свечи белесые станут и потом привет прогар клапана…

На данный момент я проехал 70км и расход пока что упал с 9.4 до 9.2 средняя скорость не изменилась 24км/ч

У тебя могу только предположить(опять же это предположение), на хх, кажется что двиглу легче работать, ровнее, из-за того что воздуха предполагаем больше стало, мозги больше время открытия форсунок выставили, чтобы выровнять смесь, а на оборотах наоборот может быть, времени форсунок не хватает, появляется детонация и т.д. т е с низов может и есть приход, уголы фазы могли изменится, а на оборотах наоборот…

Если не ошибаюсь то ступень эту нужно вовсе выравнивать а не чуть сглаживать, да и эффект от проточки только заслонки мал, нужно так же вровень под размеры коллекторов выточки делать

Возможно. В этом не шарю.
Главное результат есть и меня вполне устраивает.
Педаль теперь работае, и машина едет пропорционально нажатию педали.

На штатной или Белецкий прошивке катаешься?

Не могу точно сказать. С какой купил. Скорее всего штатная.

За сколько сделали?

А еще происходит восстановление поршней, вкладыши и кольца восстанавливаются, коленвал становиться крепче титана , чугунные гильзы в блоке начинают крепчать настолько, что этот алюминиевый блок двс становится чугунным .
При всем при этом, машина начинает работать на чистом воздухе
Знаем мы такой тюнинг- эффектом Плацебо зовется…

Сколько людей столько и мнений. Каждый сам решает для себя надо-ненадо. А на счёт остального ты прав, титан, чугун, вода и всё это прочее. Оно того стоит.

Тюнинг Форд Фокус 2 своими руками

Если кому и удается время от времени удивлять автомобильный мир — так это старику Форду. Количество его гениальных находок и бездарных провалов, случившихся за сто десять лет беспрерывного производства автомобилей, зашкаливает. К чести фирмы стоит отметить: неудачи у нее случаются вдесятеро реже побед.

Одним из кардинальных успехов стало и решение о выпуске автомобиля Ford Focus. Модель — в любой из ее модификаций — пользуется необычайной популярностью в России и мире. Заметив стремление покупателя придать серийным Фордам Фокус черт выраженной индивидуальности, производитель выпустил второе, улучшенное поколение машины.

Пользователи отзываются о Ford Focus 2 как о машине, чрезвычайно благосклонно принимающей тюнинговые усилия. Практически все необходимое для тюнинга Форд Фокус 2 сегодня можно найти и заказать в Интернете. Авторитетно мнение: Ford Focus 2 — идеальный акцептор для тюнинга и без труда ему поддается.

Двигатель Форд Фокус 2: наращиваем мускулы

Одним из вариантов тюнингования двигателя может стать его превращение из атмосферного в наддувный. Конечно, можно просто сразу приобрести Ford Focus ST, уже на заводе укомплектованный 225-сильным агрегатом. Но стоит учесть и то, что тюнинг, выполненный своими руками, придаст вашему авто особую индивидуальность.

Во многих интернет магазинах можно без труда купить необходимый для установки комплект. В него, помимо самой турбины, представленной в нескольких вариантах, включены наборы патрубков и фронтальный интеркулер.

Примером удачной комплектации может послужить турбина Garrett GT28 RS в наборе с электронным блоком HKS и клапаном сброса давления HKS SSQV. При этом стандартные топливные форсунки рекомендуется заменить на штатные от фирмы Saab. Предварительные расчеты показывают, что после модернизации двигатель сделается 230-ти сильным.

Как известно, турбонаддув прибавляет сил за счет увеличения концентрации кислорода в камере сгорания. При этом происходит изменение температурного режима, а поршневая и клапанная группы вынуждены выдерживать возросшие нагрузки. Замена родной поршневой группы на тюнинговую, установка клапанов с большим диаметром тарелок в такой ситуации будет совсем не лишней.

Модернизация системы впуска осуществляется путем установки 60-миллиметровой дроссельной заслонки и ресивера Cosworth. Несмотря на то, что ресивер предназначен для двигателя объемом 2.3, его работа на двухлитровом моторе с турбонаддувом вполне корректна.

Замена распредвала помогает мотору легче «дышать». Выбор распредвала зависит от ожидаемого эффекта. При помощи распредвала с большим эксцентриситетом кулачков и длительным перекрытием просвета клапанов можно добиться хорошей прибавки в мощности. Однако она будет ощущаться лишь на высоких оборотах. Для улучшения приемистости и устранения провалов тяги при низких оборотах следует взять распредвал моментного типа.

Такого рода тюнинг Ford Focus 2 своими руками осуществить непросто, однако величие целей оправдывает объемность истраченных средств.

Замена воздушного фильтра K&N на красивый и производительный AEM (нулевого сопротивления) позволит завершить комплекс преобразований. Не бойтесь баек о бесполезности «нулевиков»: это устройство относится к новому поколению фильтров сухого типа со способностью к удержанию частиц размером до 1 микрона.

Чип-тюнинг Ford Focus 2

В каждом современном автомобиле есть «мозговой центр», который отвечает за впрыск топлива, установку момента зажигания, поддержание оптимальных оборотов двигателя и многое другое. Стандартно все настройки программы устанавливаются производителем по принципу «золотой середины», что дает автовладельцу возможность за счет перепрошивки «мозгов» увеличить мощность и крутящий момент мотора, а за компанию снять ограничение с оборотов и скорости.

Основным преимуществом этого вида тюнинга перед другими считается отсутствие механического вмешательства в двигатель, чего довольно часто (и не без оснований) боятся многие автовладельцы.

Наиболее эффективен чип-тюнинг на турбированных двигателях. По различным оценкам, мощность двигателя после такой операции возрастает гарантированно от 5%, а по рассказам — так и на 30%, в зависимости от удачности подбора перепрошивочной версии и романтичности оценщика.

«Колеса тоже не стоят: стучат, кружатся и шумят»

Во времена Шуберта такие колеса, быть может, и несли поэтам вдохновение. У нас цель — сделать своими руками такой тюнинг Форд Фокус 2, чтоб обзавидовались даже королевские экипажи. Поэтому оригинальные легкосплавные диски станут важнейшим компонентом индивидуальности нашего автомобиля.

Как известно, производство литых, кованых и комбинированных легкосплавных дисков ведется с соблюдением высокой точности изделий. Соответственно балансировка колес с такими дисками требует меньших усилий. Эксплуатация особо качественных колес уменьшает износ рулевого привода и подшипников.

Малый вес отдельных моделей литых дисков снижает инертность колес, что улучшает управляемость автомобиля, прибавляет динамики разгону, облегчает торможение. Тюнинговать Форд Фокус 2 лучше всего 18-ти дюймовым литьем. Если же вы одновременно с заменой колесных дисков уменьшите клиренс машины, автомобиль обретет вид спортивного болида.

Попробуйте придать машине выразительности хромированием отдельных ее деталей. При удачном сочетании блеска литых дисков с сиянием никеля и хрома, можно добиться весьма неплохого результата. Вам вслед будут оглядываться, вздыхать и завидовать.

О подвеске Ford Focus II

За хорошей подвеской, помнится, мушкетеры гоняли в Англию, не считаясь с потерями. Мы пойдем иным путем. Заменив стандартные пружины своего Фокуса пружинами переменной навивки, мы сделаем автомобиль еще более похожим на спорткар. При этом не только занижается посадка кузова машины, но и улучшается управляемость. Кроме того, использование подобных пружин препятствует проседанию автомобиля при его загрузке.

Укомплектовав авто газовыми амортизаторами, мы завершим цикл превращений своего красавца. Квалифицированная настройка регулируемых амортизаторов играет не последнюю роль в улучшении управляемости и «послушности» автомобиля.

Укрепляемся

Не лишним будет вспомнить такой вид тюнинга Ford Focus 2, как установка разнообразных распорок, предотвращающих деформацию кузова во время совершения маневров на больших скоростях. Правильно установленные распорки не только уберегут ваш автомобиль, но при определенных обстоятельствах помогут сохранить вам жизнь.

Все эти изменения придадут нашему автомобилю отличную устойчивость и управляемость при экстремальном вождении. При этом комфорт спокойного движения никак не пострадает.

Тюнингуем экстерьер

Пришло время взяться за кузовные работы. В предыдущей статье мы предложили несколько вариантов тюнинга внешности Форд Фокус. Сегодня обратим внимание на шейвинг.

Станете ли вы просто удалять логотипы или же заварите углубления под номера и дверные ручки — решать вам. Но в случае с дверными ручками рекомендуется предусмотреть открывание дверей не только с пульта. Небольшие механические «секретки» избавят вас от головной боли, в случае если пульт потеряется или сядет аккумулятор.

Аэрография — достаточно спорный в художественном отношении метод преображения машины. Однако в случае удачи ваш Форд станет не просто единственным и неповторимым, но и обретет признаки настоящего произведения искусства. И тогда вам придется ломать голову над приятными предложениями от коллекционеров автомобилей уникального декора.

Сделать аэрографию своими руками, не обладая художественными навыками, непросто. Не проще ли наклеить на поверхности кузова уже готовую виниловую пленку? Кроме прочего, пленка предохраняет лакокрасочное покрытие автомобиля от мелких царапин и незначительных ударов.

Неоспоримым преимуществом пленочной винилографии считается и возможность без особых усилий сменить картинку. Ведь для этого достаточно удалить старую пленку и наклеить новую.

Нестандартные цвета, контрастные расцветки — отличный способ оформления автомобиля.

Поможет придать автомобилю необычный вид и установка обвеса. Причем приобретать его можно как частями, так и пакетами. Существует масса разнообразных комплектов, включающих в себя накладки на бампера и пороги, спойлер, накладки на фары и двойную насадку на выхлопную трубу. Кроме того довольно часто встречаются бамперы с фальшрадиаторной решеткой, боковые юбки и накладки на задние стойки кузова.

Фары Ford Focus 2 — глаза автомобиля

Обратим внимание на фары. Заменив штатные фары Ford Focus 2 на стильные моноблоки со светодиодной габаритной полосой, выполненные в духе Audi A5, вы убъете двух зайцев. Во-первых, облик автомобиля сразу изменится. Во-вторых, линза-прожектор ближнего света обеспечит световое пятно высокого качества независимо от погодных условий.

Заглянем в салон Форд Фокус 2

Вариантов тюнинга салона Ford Focus 2 невероятно много. В прошлой статье мы показывали: все зависит от фантазии и возможностей владельца машины. Например, можно перетянуть салон кожей цвета Tan и искусственной замшей на тон темнее. При этом выполнить на сиденьях и дверных вставках перфорацию.

Требовательному автовладельцу непременно придется по душе светодиодная подсветка приборной панели, придающей машине особый шарм в темное время суток.

Замена штатной магнитолы на современный мультимедийный комплекс, несомненно, порадует всех любителей качественного звука. Кроме того, установка в багажнике хорошего сабвуфера придаст звучанию «мужественный» голос.

Мы представили вам лишь малую часть возможных вариантов тюнинга Форд Фокус 2. Теперь только от вас зависит, как будет выглядеть, ездить и звучать ваш автомобиль!

Дроссельная заслонка Форд Фокус 2 – как почистить электронный узел?

Работой дроссельной заслонки автомобиля Форд Фокус 2 управляет электронный блок, что позволяет обеспечить такое же точное дозирование воздуха для топливной смеси, как и бензина. Загрязнение этой детали может привести к различным сбоям в работе двигателя. В этом случае ее необходимо почистить.

Читать еще:  Веерные форсунки омывателя лобового стекла ВАЗ 2114: выбор и преимущества

Особенности дроссельной заслонки

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

  1. исключает механические регулировки;
  2. упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
  3. упрощается ремонт и обслуживание.

«Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

Признаки загрязнения детали

Чаще всего, загрязнение детали сопровождается: дерганьем (рывками) во время трогания; неустойчивыми холостыми оборотами, вплоть до остановки двигателя; снижением приемистости, а также тяги на низких оборотах; затрудненным запуском мотора; перерасходом топлива. Схожие признаки могут проявляться при неисправностях свечей, топливной системы или форсунок Форда Фокус 2.

Чтобы было меньше сомнений, в чем причина неудовлетворительной работы двигателя, рекомендуется проводить чистку дроссельной заслонки не реже, чем каждые 50–60 тыс. км пробега. Эта величина относительная и зависит от условий эксплуатации автомобиля. Для отечественных реалий ее лучше сократить до 20–25 тыс. км.

Чистка заслонки автомобиля Форд Фокус 2

Перед проведением работ необходимо дать двигателю остыть. Затем отсоединяем от АКБ «массу». Это делается не только в целях безопасности, но и для сброса текущих настроек центрального компьютера. Удаляем пыль и грязь с места выполнения работ. Ослабляем хомуты воздушного патрубка, поддев шлицевой отверткой их защелки.

Снимаем патрубок и осматриваем заслонку. Если она грязная, демонтируем ее:

  1. отверткой вытягиваем в сторону проводов управления приводом заслонки красный язычок блокировки их клеммы (у него ход примерно 5–7 мм и надо постараться не выломать его). При этом надо немного приподнять черную защелку;
  2. оттягивая черную защелку, аккуратно отсоединяем от привода заслонки разъем;
  3. торцевым ключом № 8 выкручиваем 4 болтика крепления;
  4. снимаем заслонку, а с нее – уплотнительную прокладку.

Чистим заслонку с помощью мягкой тряпки и кисточки (может хорошо пригодиться зубная щетка), используя Уайт-спирит либо специальное средство для очистки карбюраторов (многие хвалят HI-Gear). Затем просушиваем заслонку и наносим на ее ось, по месту, где последняя заходит в корпус, силиконовую смазку. Собираем все в обратном порядке. Чтобы стянуть хомуты, используем пассатижи.

Форд Фокус Фан

Чистка дроссельной заслонки Форд Фокус 2 своими руками +видео

Часто, владельцы этой машины сталкиваются с проблемой плавающих оборотов, надостачи тяги, долгого отклика электронной педали газа, провалов при разгоне и тд. Дроссельная заслонка Форд Фокус 2 хотя бы раз-два в период эксплуатации нуждается в чистке. Фокус более привередлив в этом отношении, нежели другие автомобили. Но, к счастью, чистка дросселя Форд Фокус 2 производится очень просто и быстро. Более подвержены этой проблемке ФФ с объемом 1.8 и 2.0 литра. Но, не исключение и 1.6 литровые моторы, как у меня.

Причины сильного засорения заслонки:

Все эти факторы препятствуют пропорциональному обогащению топливной смеси и, как следствие, ведет к нагару.

Для работы, нам понадобится следующий инструмент:

  • Отвертка с плоским лезвием или торцовая головка на 7-8
  • Набор звездочек либо отвертка со сменными наконечниками (звездообразными)
  • Очиститель карбюратора

Средство для очистки карбюратора я выбрал фирмы ABRO под названием Carb & Choke, один из самых распространенных и дешевых, цена — 160 рублей.

Открываем капот. И так, местонахождение агрегата указано на фото ниже…

Отсоединяем патрубок воздуховода с обеих сторон, ослабив хомуты и убираем его в сторону.

Не нужно отсоединять никакие жгуты проводов, отсоединять какие-либо датчики кроме одного — датчика положения дроссельной заслонки. Для этого, нужно плоской отверткой поддеть красный фиксатор датчика и подтянуть его вверх. Этот язычок поднимется на половину, до упора, не пытайтесь его вытащить полностью. Сняли датчик…

Теперь, ни что не мешает снятию дроссельного узла. Он держится на 4-х шурупах под звездочку. Выкручиваем их и снимаем дроссель.

Ни чего страшного, но нагар есть. Раз уж снял — чистить буду до блеска))

Вот тут нам и понадобятся свойства очистителя. Нагар на дроссельной заслонке — это скопление газов из паров масла и бензина. Взбалтываем хорошенько балончик и тщательно промываем всю внутреннюю полость корпуса дросселя.

Самое главное, тщательно промыть торцы заслонки, ведь изменение зазора между этой пластиной и корпусом из-за нагара и ведет к проблемам с холостым ходом двигла.

Обильно промойте с одной стороны, затем, переверните и промойте с другой стороны, пока не засверкает… Очиститель делает это легко.

Заодно, проверьте состояние прокладки под дроссель. Протрите чистой тряпкой из хлопка без ворса внутреннюю часть канал газопотока, предворительно, обильно смочив тряпку очистителем по куда достаете…

Прокладка дроссельного узла должна точно лечь в паз корпуса узла.

Аккуратно и точно установите дроссель на место и затяните саморезы средним усилием. Можно легко провернуть и испортить резьбу, так что, осторожнее… Затем, наденьте датчик и патрубок. Когда заведете, непродолжительное время потроит и, возможно, подымит. Но это нормально. Мозги быстро адаптируют дроссельный блок.

Работа своими руками обходится в цену очистителя и 30 минут времени.

Цена очистки дроссельной заслонки Форд Фокус 2 на СТО обходится от 600-т до 6-ти тысяч рублей! Да-да — 6000 деревянных… Сама промывка обходится до 2000 руб, но, на СТО «мастера» дерут страшные деньги, приговаривая: «Необходима адаптация дроссельной заслонки». Как самому обучить дроссельную заслонку Форд Фокус 2? Да ни как! Ставите на место и мозги сами всему научат… Адаптация нам понадобится в случае замены узла или ее износа. Это слишком большие деньги за несчастное подключение ноутбука с программой.

Цена дроссельной заслонки Форд Фокус 2 в сборе от 4500 до 8-ми тысяч рублей.

Купить узел можно по цене от 2400 рублей без датчика.

Цена датчика положения дроссельной заслонки Форд Фокус 2 — 3 400 рублей в среднем.

Как отремонтировать дроссельную заслонку на Ford Focus 2 своими руками

Хочу поделиться с вами небольшой эпопеей с дроссельной заслонкой и странным методом ее ремонта. Надеюсь, это может быть интересно.

Неисправности начались с того, что на машине стали сильно плавать обороты, а также появилось ощущение, что дроссельная заслонка перестала адекватно реагировать на педаль газа. Будто бы она начала залипать. После чтения форумов стало понятно, что она засорилась нагаром, и я решил ее самостоятельно почистить. После снятия заслонки я попробовал ее почистить обычным средством для удаления автомобильной грязи, но это мало помогло. Если упустить все подробности, то кратким итогом будет следующее: нормально промыть заслонку можно только средством для промывки дроссельных заслонок или очистителем карбюратора.

После установки дросселя на место обороты так и не перестали плавать. Забегая вперед скажу, что нужно было сбросить калибровки дросселя в мозгах или просто проехать несколько сотен километров. Но по своей глупости я решил покрутить пластиковый регулировочный винт на дросселе и вообще сбил все настройки. Вот этот винт:

Не понимая, что я творю, я сбил все настройки холостого хода и в результате получил работу двигателя как у трактора 🙂
Где-то год я так поездил, греша на то, что дроссель просто сломался и вообще на то, что движок и так был вытащен с того света после столкновения поршней и клапанов, но это уже совсем другая история.

И вот на днях меня осенило, что если промыть дроссель, сбросить калибровки и плавно крутить этот винт на заведенном двигателе, то можно настроить холостой ход до идеального состояния. И вот я почти все настроил, двигатель заработал почти отлично и тут этот болт сломался! Такой подставы я конечно не ожидал, и поехал искать его в магазинах. И тут очредной облом — отдельно он не продается, и можно купить только весь дроссель в сборе за несколько десятков тысяч рублей. Такой вариант меня не особо устроил. Найти такой же болт на разборке тоже оказалось проблематичным, так как при выкручивании оказалось, что он часто ломается.

После долгих мозговых потуг я решил сделать такой винт сам.
Основная проблема в том, что это не просто винт, а пустотелая пластиковая трубка в подпружинным толкателем, который и двигает саму заслонку. Вначале я попробовал заменить этот внит простым стальным болтом без пружины, но машина постоянно сыпала джекичаном и сваливалась в авариный режим при движении в пробке. Так что это не вариант.

В итоге я решил сделать полную копию заводского винта. За основу я взял болт M10*50 и сточил до плоского состояния его торец:

Далее просверлил винт вдоль сверлом 2.5мм. Конечно сделать это на токарном или сверлильном станке было бы намного лучше и проще, но под рукой была только дрель.

Далее рассверливаем продольное отверстие сверлом на 5.5мм, оставляя на торце болта отверстие 2.5мм, в которое будет упираться шток, а сбоку болта сверлим дырку для штифта, фиксирующего пружинку (получилось немного криво, но работать будет):

В корпусе дроссельной заслонки были останки старого пластикового болта, поэтому его пришлось высверлить и нарезать новую резьбу М10:

Собираем винт, смазываем его литолом, обматываем резьбу фумлентой, чтобы он не шатался в резьбе и крутился туго и собираем дроссель:

Ставим датчик положения дроссельной заслонки, заливаем дырку в болте глюганом, и дроссель готов:

Для калибровки закручиваем болт так, чтобы дроссельная заслонка была слегка-слегка приоткрыта, сбрасываем калибровки в мозгах и заводим двигатель. После того, как он поработает несколько минут, нужно посмотреть, не дребезжит ли заслонка. Если она постоянно двигается, а двигатель дергается, то болт надо немного покрутить. Следует найти то состояние, при котором дроссель будет неподвижен, а мотор работать равно. Все! Теперь дроссель можно считать отремонтированным и наслаждаться мягкой работой мотора. А деньги на новый дроссель можно потратить на что-нибудь более приятное 🙂

Надеюсь мой опыт будет полезен для кого-нибудь

Ford Focus Клуб

Клуб владельцев легенды!

  • Ссылки
  • Сообщения без ответов
  • Активные темы
  • Поиск
  • Наша команда

Дроссельная заслонка FF 2

  • Версия для печати
  • Перейти на страницу:

Дроссельная заслонка FF 2

  • Цитата

#1

Сообщение admin » 01 май 2010, 13:54

Чистка дроссельной заслонки Ford Focus 2

  • Цитата

#2

Сообщение borik4 » 04 май 2010, 00:43

Re: Дроссельная заслонка FF 2

  • Цитата

#3

Сообщение gusak » 04 май 2010, 07:51

  • Цитата

#4

Сообщение 4e6uk » 04 май 2010, 09:18

  • Цитата

#5

Сообщение borik4 » 04 май 2010, 21:59

  • Цитата

#6

Сообщение Тима42 » 06 май 2010, 19:29

Ответ

  • Цитата

#7

Сообщение Виталий Валерьевич » 07 май 2010, 04:31

  • Цитата

#8

Сообщение Тима42 » 08 май 2010, 17:53

  • Цитата

#9

Сообщение Виталий Валерьевич » 08 май 2010, 19:03

Дроссельная заслонка FF 2

  • Цитата

#10

Сообщение Xcalibrator » 24 май 2010, 00:20

  • Цитата

#11

Сообщение Виталий Валерьевич » 24 май 2010, 07:52

Чистка дроссельной заслонки своими силами (фото отчет)

  • Цитата

#12

Сообщение Onich@n » 26 май 2010, 02:55

Наконец-то дошли руки и до заслонки. Решил её помыть чтобы хоть не на долго избавить себя от прыгающих оборотов.

1. Открыв капот первое что сделал это снял крышку с двигателя. Затем открутил крышку воздухозаборника и отсоединил патрубок от заслонки. Патрубок затянут хомутом. Чтобы его снять необходимо просто поддеть его отверткой как на фото (это фото не моё. на данном дросселе сверху есть две трубки с антифризом, их нужно пережать чем-нибудь на время снятия узла)

2. Затем необходимо отсоединить фишку. Нужно потянуть красный флажок, затем надавить на фишку и вытянуть её

3. Сняв патрубок откручиваем 4 болта

4. Всё, система в наших руках

Вот что я увидел перевернув её

5. Начинаем чистить. Я чистил жидкостью для промывки карбюратора кисточкой и тряпкой без ворсинок. На промывку потратил около 20 минут. Уж больно грязная была.

6. После промывки

7. После собираем всё в обратной последовательности. Хомут стягивается при помощи обычных плоскогубцев.

Когда завел авто обороты первые 20 секунд зависали на 2 тысячах об. мин. Потом всё пришло в норму. Результат-обороты не прыгают

Чистка дроссельной заслонки на Форд Фокус 2

Приветствую вас читатели ford-master.ru! Сегодняшняя моя статья продолжит цикл статей о дроссельных заслонках. В прошлый раз мы производили чистку дроссельной на Форд Фиеста, на этот раз нашим пациентом стал всеми любимый Форд Фокус 2.

Как вы помните из предыдущей статьи, чистка дроссельной заслонки не представляет собой ничего сложного самое главное — добраться к ней и снять. И, так как это не первая статья на эту тему, вдаваться в подробности и описывать признаки и симптомы свидетельствующие о необходимости проведения этой процедуры я не буду. Те, кто не уверен, что причина плохой работы двигателя и плавающих холостых именно в дроссельной рекомендую прочесть предыдущую статью, ссылка приведена выше.

Для того чтобы почистить дроссельную заслонку Форд Фокус 2 своими силами вам потребуется:

  • Отвертка.
  • Ключ на «8» + торцовый на «8» с удлинителем.
  • Уайт-спирит или специальная жидкость для чистки карбюраторов (например: HI-Gear, или Blue Coral).
  • Ватные палочки, ветошь.

Чистка дроссельной заслонки FordFocus 2 своими руками

1. Снимите минусовую клемму с АКБ.

2. Дайте мотору остыть и сметите лишнюю грязь и пыль с места проведения работы.

3. Снимаем воздушный патрубок. Для этого используя отвертку подденьте хомут.

4. После снятия патрубка оцените насколько загрязнена дроссельная заслонка.

5. На фото стрелкой отмечены места смолистых отложений которые мы и будем отчищать. Нагар на кромке дроссельной также необходимо будет удалить.

6. Перед тем как почистить дроссельную заслонку Форд Фокус необходимо снять клемму привода дроссельной.

7. При помощи отвертки отодвиньте красный блокиратор, затем снимите клемму.

8. Ключом на «8» выкрутите шпильки, для того чтобы открутить нижние шпильки потребуется торцовый удлинитель.

9. Снимите дроссельную заслонку и оцените масштаб работ.

10. Перед тем как приступить к чистке заслонки, снимите прокладку.

11. Процесс чистки прост — смачиваем поверхность и аккуратными движениями пытаемся снять всю «черную гадость» с заслонки. Чистим с одной и с другой стороны, после чего все тщательно протираем и оставляем сушиться.

После завершения все собирается в обратном порядке. Не забудьте одеть клемму АКБ, а также подключить питание дроссельной заслонки.

Как почистить дроссельную заслонку Volvo V50 видео:

Популярные автомобили

Ремонтируем дроссельную заслонку на Ford Focus 2

Хочу поделиться с сообществом небольшой эпопеей с дроссельной заслонкой и странным методом ее ремонта. Надеюсь, это может быть интересно.

Читать еще:  Регулировка фар ваз 2107 – Инструкция по регулировке фар на авто ВАЗ 2107

Неисправности начались с того, что на машине стали сильно плавать обороты, а также появилось ощущение, что дроссельная заслонка перестала адекватно реагировать на педаль газа. Будто бы она начала залипать. После чтения форумов стало понятно, что она засорилась нагаром, и я решил ее самостоятельно почистить. После снятия заслонки я попробовал ее почистить обычным средством для удаления автомобильной грязи, но это мало помогло. Если упустить все подробности, то кратким итогом будет следующее: нормально промыть заслонку можно только средством для промывки дроссельных заслонок или очистителем карбюратора.

После установки дросселя на место обороты так и не перестали плавать. Забегая вперед скажу, что нужно было сбросить калибровки дросселя в мозгах или просто проехать несколько сотен километров. Но по своей глупости я решил покрутить пластиковый регулировочный винт на дросселе и вообще сбил все настройки. Вот этот винт:

Не понимая, что я творю, я сбил все настройки холостого хода и в результате получил работу двигателя как у трактора 🙂
Где-то год я так поездил, греша на то, что дроссель просто сломался и вообще на то, что движок и так был вытащен с того света после столкновения поршней и клапанов, но это уже совсем другая история.

И вот на днях меня осенило, что если промыть дроссель, сбросить калибровки и плавно крутить этот винт на заведенном двигателе, то можно настроить холостой ход до идеального состояния. И вот я почти все настроил, двигатель заработал почти отлично и тут этот болт сломался! Такой подставы я конечно не ожидал, и поехал искать его в магазинах. И тут очредной облом — отдельно он не продается, и можно купить только весь дроссель в сборе за несколько десятков тысяч рублей. Такой вариант меня не особо устроил. Найти такой же болт на разборке тоже оказалось проблематичным, так как при выкручивании оказалось, что он часто ломается.

После долгих мозговых потуг я решил сделать такой винт сам.
Основная проблема в том, что это не просто винт, а пустотелая пластиковая трубка в подпружинным толкателем, который и двигает саму заслонку. Вначале я попробовал заменить этот внит простым стальным болтом без пружины, но машина постоянно сыпала джекичаном и сваливалась в авариный режим при движении в пробке. Так что это не вариант.

В итоге я решил сделать полную копию заводского винта. За основу я взял болт M10*50 и сточил до плоского состояния его торец:

Далее просверлил винт вдоль сверлом 2.5мм. Конечно сделать это на токарном или сверлильном станке было бы намного лучше и проще, но под рукой была только дрель.

Далее рассверливаем продольное отверстие сверлом на 5.5мм, оставляя на торце болта отверстие 2.5мм, в которое будет упираться шток, а сбоку болта сверлим дырку для штифта, фиксирующего пружинку (получилось немного криво, но работать будет):

В корпусе дроссельной заслонки были останки старого пластикового болта, поэтому его пришлось высверлить и нарезать новую резьбу М10:

Собираем винт, смазываем его литолом, обматываем резьбу фумлентой, чтобы он не шатался в резьбе и крутился туго и собираем дроссель:

Ставим датчик положения дроссельной заслонки, заливаем дырку в болте глюганом, и дроссель готов:

Для калибровки закручиваем болт так, чтобы дроссельная заслонка была слегка-слегка приоткрыта, сбрасываем калибровки в мозгах и заводим двигатель. После того, как он поработает несколько минут, нужно посмотреть, не дребезжит ли заслонка. Если она постоянно двигается, а двигатель дергается, то болт надо немного покрутить. Следует найти то состояние, при котором дроссель будет неподвижен, а мотор работать равно. Все! Теперь дроссель можно считать отремонтированным и наслаждаться мягкой работой мотора. А деньги на новый дроссель можно потратить на что-нибудь более приятное 🙂

Надеюсь мой опыт будет полезен для кого-нибудь

Чистим дроссельную заслонку на Форд Фокус 2: промывка своими руками

Напоминая азы эксплуатации мотора, стоит отметить, что в перечень ключевых задач его входит стабильное функционирование дроссельной заслонки (ДЗ). Она предназначена формировать горючую смесь, контролируя пропорциональный состав воздуха и бензина с дальнейшей подачей их под поршень.

Функции дроссельной заслонки на Форд Фокус 2

То есть, водитель нажатием на акселератор (педаль газа) перемещает заслонку вокруг своей оси, тем самым перекрывая или открывая доступ горючей смеси в камеру сгорания.

Так регулируются обороты , влияя на скорость движения. Нужно помнить, что дроссельный узел работает в среде высоких температур и требует периодической очистки нагара, загрязнений.

Но причиной может стать неисправный датчик положения ДЗ. Это элемент электроники, который за доли секунды определяет угол поворота заслонки. Её положение точно зафиксировано в заводских условиях. Правильное функционирование датчика является также залогом качества работы АКПП и системы зажигания.

Необходимость

Грязный дроссельный узел Фокуса.

Стабильно работая на всех режимах, Форд Фокус 2 исключает механическую связь акселератора с заслонкой дросселя. Функционирует только ЭБУ (электронный блок управления).

Преимущества этого устройства заключаются:

  • Отсутствие механической регулировки.
  • Упрощает корректировку состава топливной смеси с объёмом нагнетаемого горючего в камеру сгорания. Одновременно сопоставляются текущие параметры двигателя с теми, которые заложены в память ЭБУ. В случае неисправности дросселя, включается соответствующий режим скорости с указанием на панели приборов возникшего дефекта, то есть (CHECK ENJINE). Иначе электронный блок управления не успевает корректировать пропорциональный состав, и подавать под цилиндр необходимый объём смеси.

Облегчает обслуживание узла, устраняя:

  1. Низкую динамичность, слабую реакция педали на скорость.
  2. Рывки в момент трогания с места.
  3. Нестабильные обороты, нередко с остановкой мотора.
  4. Низкую приёмистость, особенно на малых оборотах.
  5. Трудный запуск, часто неостывшего двигателя.
  6. Перерасход топлива.

Исключить неполадки можно очисткой дроссельного узла каждые 50–60 тыс. пробега. Но цифры привязаны к условиям эксплуатации.

Промывка дроссельной заслонки на Форд Фокус 2

Суть сводится к тому, чтобы образовавшиеся наросты растворить уайт-спиритом, с последующим удалением грязи кистью или тряпкой (желательно мягкой).

Очистка ДЗ относится к процедуре простой и доступной каждому водителю. Для этого подготавливаются: гаечный и торцевой ключи М8, отвёртка, уайт-спирит. Если нет мягкой щёточки, понадобится чистая ветошь.

Приступая к работе, необходимо:

  1. Остудить двигатель и снять защитный кожух, который крепится 3 выступами (шарообразными).
  2. Разобщить клеммы АКБ (аккумуляторные батареи), чтобы сохранить текущие настройки компьютера.

Дроссельная заслонка Форд Фокус 2 как почистить электронный узел?

Работой дроссельной заслонки автомобиля Форд Фокус 2 управляет электронный блок, что позволяет обеспечить такое же точное дозирование воздуха для топливной смеси, как и бензина. Загрязнение этой детали может привести к различным сбоям в работе двигателя. В этом случае ее необходимо почистить.

  • 1 Особенности дроссельной заслонки
  • 2 Признаки загрязнения детали
  • 3 Чистка заслонки автомобиля Форд Фокус 2

Особенности дроссельной заслонки

Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

  • исключает механические регулировки;
  • упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
  • упрощается ремонт и обслуживание.

    «Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

    В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

    Признаки загрязнения детали

    Чаще всего, загрязнение детали сопровождается: дерганьем (рывками) во время трогания; неустойчивыми холостыми оборотами, вплоть до остановки двигателя; снижением приемистости, а также тяги на низких оборотах; затрудненным запуском мотора; перерасходом топлива. Схожие признаки могут проявляться при неисправностях свечей, топливной системы или форсунок Форда Фокус 2.

    Чтобы было меньше сомнений, в чем причина неудовлетворительной работы двигателя, рекомендуется проводить чистку дроссельной заслонки не реже, чем каждые 50–60 тыс. км пробега. Эта величина относительная и зависит от условий эксплуатации автомобиля. Для отечественных реалий ее лучше сократить до 20–25 тыс. км.

    Чистка заслонки автомобиля Форд Фокус 2

    Перед проведением работ необходимо дать двигателю остыть. Затем отсоединяем от АКБ «массу». Это делается не только в целях безопасности, но и для сброса текущих настроек центрального компьютера. Удаляем пыль и грязь с места выполнения работ. Ослабляем хомуты воздушного патрубка, поддев шлицевой отверткой их защелки.

    Снимаем патрубок и осматриваем заслонку. Если она грязная, демонтируем ее:

  • отверткой вытягиваем в сторону проводов управления приводом заслонки красный язычок блокировки их клеммы (у него ход примерно 5–7 мм и надо постараться не выломать его). При этом надо немного приподнять черную защелку;
  • оттягивая черную защелку, аккуратно отсоединяем от привода заслонки разъем;
  • торцевым ключом № 8 выкручиваем 4 болтика крепления;
  • снимаем заслонку, а с нее – уплотнительную прокладку.

    Чистим заслонку с помощью мягкой тряпки и кисточки (может хорошо пригодиться зубная щетка), используя Уайт-спирит либо специальное средство для очистки карбюраторов (многие хвалят HI-Gear). Затем просушиваем заслонку и наносим на ее ось, по месту, где последняя заходит в корпус, силиконовую смазку. Собираем все в обратном порядке. Чтобы стянуть хомуты, используем пассатижи.

    Моем и чистим дроссельную заслонку на ФФ 2 2.0 л

    Добрый день уважаемый посетитель моей небольшой заметки.В этой заметке пойдет речь о том как самостоятельно помыть и почистить самостоятельно дроссельную заслонку или как еще называют дроссельный узел в автомобиле Форд Фокус 2 двигатель 2.0 литра 145 л.с. Дроссельные заслонки на автомобиле 1.6 л и 2.0 л совершенно разные на автомобиле Форд С-МАХ дроссельный узел отличается лишь только что через него проходит антифриз и надо будет отсоединять трубки. Сами посмотрите на фото внизу дроссельная заслонка с С-МАХ (1) и Форд Фокус 2 двухлитрового (2)

    gennadiybelmesov.ru

    Небольшое различие есть.На Форд Фокус 2 с двигателем 1.6 л. дроссельная заслонка отличается по размерам там она круглая.Но принцип снятия с автомобиля и чистка и мойка данной дроссельной заслонки ничем не отличается.Просто прокладка под дроссельную заслонку на Форд Фокусах с двигателем 1.6 л будет круглая и при снятии ее нужно будет не спеша очень осторожно снимать,так как может прорваться и сам дроссельный узел нужно легко так покачивая снять с двигателя автомобиля

    gennadiybelmesov.ru

    Просто прокладки разные для автомобилей Форд Фокус 2 так как двигатели разные.Приведу фенис коды если кого заинтересуют данные прокладки под дроссельные узлы:

    Для двигателя 1.6 л — 100 л.с. — 1 141 994 цена 1550 рублей.

    gennadiybelmesov.ru

    Для двигателей 1.4,1.6 л. подходят прокладки от автомобиля Форд фиеста под фенис номером 1 538 500 но которые стоят гораздо дешевле.Стоят они в настоящее время в интернет магазине 550 рубчиков.Заметьте это дешевле намного.Не надо переплачивать лишние 1000 рублей.Но как говорят хозяин барин и что кому нравится то и берет что ему по вкусу и цвету.

    Для двигателя 1.6 л.-115 л.с. ——1 319 739 цена 360 рублей.

    gennadiybelmesov.ru

    Для двигателя 1.8 и 2.0. л -145 л.с. —— 1 253 027 цена 770 рублей.

    gennadiybelmesov.ru

    Все эти цены я брал с интернет магазина на 31 марта 2020 года.Желательно прокладки надо брать оригинальные и от производителя.
    Теперь рассмотрим вопрос а зачем все таки надо чистить и мыть дроссельную заслонку на автомобиле Форд Фокус 2.При эксплуатации автомобиля при пробеге более 150 т.км я первый раз помыл и почистил дроссельный узел.У меня просто начал как то не так работать двигатель,то набирает обороты то сбавляет их как говориться начали плавать обороты на холостом ходу двигателя.

    Хочеш не хочеш а вот пришла пора почистить и мне свою дроссельную заслонку на автомобиле Форд Фокус 2 двигатель 2.0 литра.
    Для проведения технического обслуживания дроссельной заслонки т.е. ее чистки и мойки надо приготовить инструмент.Ключи для снятия дроссельной заслонки с двигателя автомобиля Форд Фокус 2,очиститель дроссельной заслонки bbc ну и различное чистое тряпье чтобы вытирать грязь и нагар.

    О том как почистить и помыть дроссельный узел (дроссельную заслонку) на автомобиле Форд Фокус 2 писано и переписано очень много.Есть такой замечательный форум FFclub где данная тема разжевана и разложена по полочкам.Есть небольшие так сказать заковырки.Прежде чем приступить к чистке дроссельной заслонки необходимо чтобы автомобиль постоял после езды примерно так минут тридцать.Как пишут это надо чтобы дроссельная заслонка встала на свое место и ЭБУ автомобиля откалибровало её и она успокоилась т.е. не она а ЭБУ успокоились короче мозги автомобиля приняли спокойное положение.

    После того как автомобиль Форд Фокус 2 заглушен слышно почти всегда как дроссельный узел на автомобиле жужжит это дроссельная заслонка принимает свое законное положение покоя.
    Лично я например ждал минут тридцать.Ну это пускай решает каждый сам но я бы рекомендовал подождать.

    Приступаем к снятию дроссельного узла

    • Первым делом отсоединяем клемму от АКБ ( аккумулятор) автомобиля чтобы обнулить наш компьютер на автомобиле.Но здесь есть одно зацепочка Вы должны знать свой KEYCODE от магнитолы так как потом нельзя будет пользоваться магнитолой.Вы просто ее не включите.
    • Снимаем защитную крышку с двигателя автомобиля Форд Фокус 2 просто тянем ее вверх и она быстро снимается

    gennadiybelmesov.ru

    • Очищаем и моем места от пыли и грязи где будем проводить наши так сказать технические работы т.е. откручивать дроссельный узел от двигателя
    • берем отвертку и поддеваем хомуты крепящие резиновый патрубок к воздушному фильтру и дроссельной заслонки для этого просто подсовываем плоскую отвертку к месту где защелкиваются хомуты на патрубке как на фото внизу

    gennadiybelmesov.ru

    • Да конечно может некоторым и нравятся такие хомуты которые просто защелкиваются,но мне лично нет.Есть конечно в них преимущество что не перетяните и не пережмёте резиновый патрубок.Но вот что придется помучится при надевании и застегивании этих хомутов, это я Вам гарантирую.Думаю со временем поменять их на закручивающиеся и больше не мучится при снятии и надевании этого резинового патрубка.
    • Снимаем патрубок и видим такую картину что с наружной стороны дроссельная заслонка вроде бы чистая но когда немного отожмем её внутрь то видим что с внутренней стороны какой то нагар или такая черного цвета маслянистый нагар.Но его нам плохо пока видно как на фото внизу

    gennadiybelmesov.ru

    Если и с внутренней стороны дроссельная заслонка чистая то причина плавающих оборотов кроется в другом.Но это навряд ли.Так что придется снимать т.е. откручивать наш дроссельный узел.

    • Снимаем электрическую клемму с электропривода дроссельной заслонки.Для этого выдвигаем красную фишку вперед как на фото внизу и затем нажимаем на рифленую часть клеммы и стягиваем клемму без фанатизма покачивая, часть клеммы и стягиваем клемму без фанатизма покачивая в стороны

    gennadiybelmesov.ru

    • Теперь берем ключ рожковый ключ если мне память не изменяет на восемь и так же готовим головку с таким же размером.Хорошо что ранее приобрел небольшой набор инструментов в котором находились различные головки с удлинителем и ключом трещотка. Не спеша откручиваем шпильки на которых держится наш дроссельный узел.Всего шпилек четыре.Две шпильки верхние и две нижние.

    gennadiybelmesov.ru

    • Когда сняли с двигателя нашу дроссельную заслонку и перед нами развернулась ну очень таки неприглядная картина,да просто “Малевич отдыхает”.Это не черный квадрат а просто слов нет,чем его отдирать.Да срачи и грязи пригоревшего масла на поверхности много.Теперь её надо будет мыть и очищать от этой маслянистой и пригоревшей грязи.как на фото внизу позиция (1)

    gennadiybelmesov.ru

    • перед тем как начать мыть и чистить дроссельную заслонку.самое главное по запарке не забыть снять уплотнительную прокладку которая утоплена в пазу дроссельной заслонки позиция (2) как на фото вверху
    • Чистим и моем грязную дроссельную заслонку средством “очистителем дроссельных заслонок” как на фото внизу,эти средства проверены и моют и чистят от грязи на ура проверено лично и не только мной но и другими кто также мыл дроссельные заслонки на автомобилях

    gennadiybelmesov.ru

    Я сначала пробовал очищать снятый дроссельный узел и ацетоном,растворителем 646, но результатов это не дало никаких.Думаю а дайка я попробую очистить дроссельную заслонку с помощью смеси растворителя 646,ацетона и уайт-спирита.Как Вы думаете получилось отодрать нагар и грязь?

    Да ни фига не получилось только зря потратил деньги и время. Так что мой совет не тратьте зря деньги и свое время на эти опыты и процедуры.Сразу все очищает очиститель дроссельной заслонки да и стоит он недорого.Купил я его в магазине “Светофор” за 80 рублей

    • после всех очистительных процедур дроссельной заслонки самое главное не забыть почистить саму по торцам самой заслонки. Вы сами увидите где скопился нагар и грязь.Не жалейте очистителя он хорошо вымывает всю эту грязь.Сразу вытирайте все чистой ветошью.После очистки стала выглядеть вот так как на фото внизу

    gennadiybelmesov.ru

    • далее собираем нашу заслонку в обратной последовательности,прикручиваем все на свои места.Да вот еще что помучился я с хомутом на патрубок.Его надо защелкивать с помощью вот таких длинноносых плоскогубцев. Вот примерно вот так как на фото внизу

    gennadiybelmesov.ru

    Вот как то так.Ну а если у кого есть нормальные раздвижные пассатижи то проблем с надеванием хомутов на патрубок к дроссельной заслонки и воздухоочистителе автомобиля Форд Фокус 2 у Вас не будет.Ну а для тех кто не желает проделать данную процедуру самостоятельно можно поехать в СТО и Вам за 1000 рублей все это сделают.
    Вот здесь снял небольшой ролик о том как почистить самостоятельно дроссельную заслонку на автомобиле Форд Фокус 2 самостоятельно.

    Ничего страшного здесь нет.Некоторые боятся это делать говорят мне что не могут.Мне думается что просто не хотят или ленятся.
    На этом свое повествование я заканчиваю о том как самостоятельно почистить и помыть дроссельную заслонку на автомобиле Форд Фокус 2.
    Если у Вас уважаемый читатель возникли ко мне какие нибудь вопросы или пожелания то просьба оставляйте свои комментарии и я постараюсь ответить на них в самое ближайшее время
    С уважением Геннадий Федорович

    Проблемы мотора Mazda LF он же Ford 2.0 Duratec HE

    В семейство двигателей Mazda L-серии входят «четверки» отбъемом от 1,8 д 2,0 литра. Они были представлены в 2000 году. Кроме автомобилей Mazda 3, 5, 6 их ставили на Ford Focus, Mondeo, C-MAX, S-MAX, а также на Volvo C30, S40, V50, V70 и S80.

    Все эти двигатели разработаны на основе алюминиевого блока с чугунными гильзами, в приводе ГРМ используется цепь. Гидрокомпенсаторов в приводе клапанов на этих моторах нет.

    Мы будем разбирать 2-литровый двигатель Mazda LF-F7, снятый с Mazda 5 2007 года выпуска. Этот вариант двигателя создан на основе младшего 1,8-литрового мотора путем увеличения диаметра цилиндров.

    Вообще модификаций двигателя Mazda 2.0 LF / Ford Duratec HE немало, но отличаются они в основном навесным оборудованием, впускным коллектором, наличием или отсутствием фазовращателей на распредвалах.

    Где и под какими обозначениями применяется японская «четверка» Mazda LF 2.0

    Ford Duratec HE

    На какие авто установлен

    AODA, AODB, AOBC, AODE

    На нашем YouTube-канале вы можете посмотреть разборку двигателя Mazda LFF7, снятого с Mazda 5 2007 года выпуска. Такой двигатель также стоял на Mazda 3, Mazda 6 и, с некоторыми изменениями, на Ford Mondeo 3 и 4, Ford Focus 2, Ford C-Max, Ford S-Max, Ford Galaxy.

    Надежность двигателя Mazda LF

    Двигатель Mazda 2.0 LF / Ford Duratec HE считается надежным и неприхотливым, особых проблем не вызывает. Хотя в первые годы выпуска инженеры «лечили» его от одного фатального просчета. В настоящее время при больших пробегах этот мотор может огорчить повышенным расходом масла. В целом же, этот силовой агрегат может пройти полмиллиона км и даже более.

    Лямбда-зонд

    Довольно распространенная проблема, из-за которой двигатель вибрирует на холостых оборотах, уходит в аварийный режим – выход из строя первого лямбда-зонда. В большинстве случаев его вина выясняется в ходе диагностики.

    Правая подушка двигателя

    Частая неприятность – разрушение правой опоры двигателя. При этом по кузову разносятся сильные вибрации работающего двигателя. Оригинальная гидравлическая опора стоит порядка 150 долларов и заменителей у нее особо нет. Хотя в продаже появились неплохие гидравлические опоры с двигателей, которые выпускаются в Китае по лицензии Mazda.

    Помпа системы охлаждения
    Помпа системы охлаждения на двигателе Mazda 2.0 LF / Ford Duratec HE – обычно требует замены по факту ее течи. Обычно помпа служит порядка 80 000 – 100 000 км.

    Топливный насос и регулятор давления
    Довольно распространенная неисправность двигателя Mazda 2.0 LF / Ford Duratec HE – снижение производительности бензонасоса. При этом двигатель не развивает полной мощности, что особенно заметно при наборе скорости. Также на свечах видны признаки бедной топливной смеси – электроды свечей в этом случае белые или светло-серые. Насос нуждается в замене, но перед этим рекомендуется замерить давление бензина перед рампой – при включенном зажигании должно быть от 3,6 до 4,5 бар. А после выключения зажигания давление топлива не должно падать не ниже 2 бар. Если падает, то надо менять регулятор давления топлива, он расположен на бензонасосе в баке.

    Дроссельная заслонка

    Дроссельная заслонка двигателя Mazda 2.0 LF / Ford Duratec HE в принципе надежная, но поломки случаются и с ней. На неисправности заслонки указывают соответствующие ошибки вместе с которыми обороты двигателя хаотично плавают, изменяются реакции на газ (то нормальные, то вялые). При этом двигатель впадает в аварийный режим и ненадолго оживает после перезапуска.

    В дроссельной заслонке может выйти из строя датчик ее положения или моторчик. Датчик меняется, а моторчик даже поддается ремонту в руках умелых электриков. Чтобы точно определить источник неисправности в дроссельной заслонке, моторчик и датчик нужно прозвонить и проверить работоспособность.

    Выбрать и купить дроссельную заслонку для двигателя Mazda 2.0 LF и Ford 2.0 Duratec HE вы можете в нашем каталоге запчастей.

    Патрубок системы ВКГ

    Еще одна причина плавающих оборотов заключается в подсосах воздуха. Подсосы может создавать некорректно работающая дроссельная заслонка. Но есть еще одно слабое место: короткий патрубок системы вентиляции картерных газов, расположенный между впускным коллектором и клапаном ВКГ. Он известен тем, что трескается вдоль и пропускает лишний воздух во впуск.

    Генератор

    Генератор на двигателе Mazda 2.0 LF / Ford Duratec HE не очень долговечный. Генераторы выходили из строя через в гарантийный период, и при пробегах в 150 000 км. На его неисправность указывает снижение оборотов двигателя (так проявляется возрастание нагрузки на мотор) при включении нескольких потребителей электроэнергии: подогревов и электростеклоподъемников, например.

    Выбрать и купить генератор для двигателя 2.0 LF Mazda 3, Mazda 5, Mazda 6 и Ford 2.0 Duratec HE вы можете в нашем каталоге запчастей.

    Термостат

    Термостат двигателя Mazda 2.0 LF / Ford Duratec HE также относится к расходникам – менять его приходится довольно часто. О неисправности говорит медленный прогрев двигателя или недогрев в зимнее время.

    Клапан EGR

    Двигатель Mazda 2.0 LF / Ford Duratec HE оснащен системой рециркуляции отработавших газов. По клапану в основном возникает одна проблема: из-за сажи он подклинивает в приоткрытом положении, из-за чего отработавшие газы постоянно направляются во впуск. При этом двигатель будет троить на холостых оборотах, не будет выдавать всей мощности. Клапан EGR относительно просто снимается и поддается чистке. Также его нередко снимают и глушат канал подачи газов.

    Выбрать и купить клапан EGR для двигателя 2.0 LF Mazda 3, Mazda 5, Mazda 6 и Ford 2.0 Duratec HE вы можете в нашем каталоге запчастей.

    Впускной коллектор

    Впускной коллектор двигателя Mazda 2.0 LF / Ford Duratec HE оснащен вихревыми заслонками, заслонкой изменения его длины. Заслонки активируются пневматическими актуаторами, которые управляются электровакуумными клапанами (LF15-18-741) (задний – вихревые заслонки, передний – заслонка геометрии).

    При запуске двигателя воздух поступает по коротким каналам. После запуска актуатор переключает впускной коллектор на длинные каналы. При высокой нагрузке на двигатель (это примерно при 3900 об/мин и до «отсечки») «включаются» короткие каналы.

    С заслонкой изменения длины (геометрии) впускного коллектора случаются две неприятности: выходит из строя клапан управления или разрушается крепление тяги актуатора к приводу заслонки. В обоих случаях двигатель заметно теряет в тяге на низких оборотах (при трогании), вяло реагирует на акселератор и чуть ли не глохнет на холостых.

    Также система впуска двигателя Mazda LF (а также L3 и L8) оснащена еще одной заслонкой, установленной перед воздушным фильтром. Она открывается на высоких оборотах и открывает воздуху более короткий путь во впускной тракт. Неисправность этой заслонки на работу двигателя не влияет.

    Вихревые заслонки впускного коллектора

    Двигатели LF объемом 1.8 и 2.0 литра оснащены вихревыми заслонками впускного коллектора. При малых и средних нагрузках на двигатель эти заслонки слегка перекрывают путь воздуху в цилиндры, что ускоряет поток и улучшает смесеобразование.

    Соответственно заслонки испытывают на себе некое давление и пульсации со стороны проходящего воздуха. Все это приводит к тому, что стальная ось заслонок вибрирует, колеблется и разбивает пластиковые втулки. Из-за этого при работе двигателя в первую очередь слышен посторонний стук – он напоминает пластиковую погремушку. Правда, на фоне остальных шумов двигателя различить его непросто. Но можно сделать диагностику: выдернуть вакуумный шланг, выходящий из впускного коллектора между каналом второго и третьего цилиндра, или снять фишку с управляющего клапана). При этом отключается вакуумный актуатор привода заслонок, и они «открываются». При этом прекращается шум, вызванный вибрацией заслонок.

    В первые годы выпуска, с 2000 до начала 2003, двигатели 1.8 и 2.0 оснащались впускным коллектором неудачной конструкции, в котором разбивались и втулки оси, и сама ось. При этом заслонки и фрагменты стального прута оси улетали в направлении поршней и клапанов, приводя к катастрофическим повреждениям двигателя.

    С 2003 года моторы получили впускные пластиковые коллекторы с улучшенными втулками оси заслонок. Но и они со временем изнашиваются и разбиваются, правда держатся дольше и до поломки оси на части не происходит. Заслонки могут греметь на протяжении десятков тысяч километров. Первыми изнашиваются втулки возле канала четвертого цилиндра.

    Для ремонта предлагаются как новые оригинальные втулки (1317278, 2шт) на ось, так и сами заслонки (1317276, 4шт) со вставками во впускной коллектор. Но эти детали дороги, а проблема с ними может вернуться через 30 000 км пробега. Народный способ – самодельные капролоновые втулки. Или же демонтаж заслонок, что нежелательно.

    Выбрать и купить впускной коллектор с вихревыми заслонками для двигателя 2.0 LF Mazda 3, Mazda 5, Mazda 6 и Ford 2.0 Duratec HE вы можете в нашем каталоге запчастей.

    Регулятор холостого хода
    Также на впускном коллекторе находится регулятор холостого хода. Это довольно надежная и неприхотливая деталь, задача которой регулировать подачу воздуха при закрытой дроссельной заслонке.

    Фазовращатель

    Фазовращатель впускного распредвала на двигателе Mazda 2.0 LF / Ford Duratec HE появился в 2005-2007 году. Если говорить о двигателе LF для Mazda 5, то на нем фазовращатель появился одним из последних – в сентябре 2007 года.

    Фазовращатель абсолютно стандартный – гидравлический, управляется электрогидравлическим клапаном. Фазовращатель довольно надежный и хлопот не доставляет. При неисправностях он цокает в течение нескольких секунд после запуска двигателя. Обычно в этом случае помогает очистка сеточек клапана.

    Цепь ГРМ

    Цепь ГРМ задумана на весь срок службы двигателя Mazda 2.0 LF / Ford Duratec HE, на практике она ходит порядка 250 000 км. При растяжении цепь гремит. Также известны случаи перескока цепи на 1 зуб без печальных последствий для двигателя.

    Регулировка клапанов

    Двигатель Mazda 2.0 LF / Ford Duratec HE нуждается в регулировке клапанов каждые 150 000 км или даже раньше того. Процедура регулировки максимально неудобная – подбором стаканчиков. До этого надо измерить действительные зазоры, сравнить их с требуемыми. Затем нужно правильно вычислить размеры стаканчиков для регулировки, заказать их. Перед заменой нужно снять распредвалы. В общем, процедура довольно затратная и продолжительная по времени.

    Самые экономные и неосведомленные владельцы автомобилей с двигателем Mazda 2.0 LF / Ford Duratec HE из-за неправильных тепловых зазоров клапанов сталкиваются с троением двигателя, снижением тяги, высоким расходом и даже с выходом из строя двухмассового маховика.

    Состояние цилиндров

    Как правило, с поверхностью гильз двигателя Mazda 2.0 LF / Ford Duratec HE ничего не случается. Но известны редкие случаи появления задиров на поверхности цилиндров при относительно малых пробегах. Они возникают на фоне разрушения катализатора из-за эксплуатации на бензине низкого качества. Керамическая пыль разрушенных катализаторов попадает в цилиндры, между гильзами и поршнями, где и вызывает повышенный локальный износ.

    Жор масла

    Самая неприятная и дорогостоящая проблема двигателя Mazda 2.0 LF / Ford Duratec HE – это расход масла на угар. Причина угара – залегание маслосъемных колец. Кольца имеют не совсем удачную наборную конструкцию – два тоненьких колечка и распорная пружина между ними. Вдобавок, в поршнях нет сквозных отверстий для слива масла. Маслосъемные кольца, через которые в том числе отводится тепло от поршня к стенкам цилиндров, перегреваются, закоксовываются и залегают.

    Обычно масляный аппетит двигателя Mazda 2.0 LF / Ford Duratec HE проявляется к пробегу в 200 000 км и может составлять до литра на 1000 км. Для лечения масложора достаточно поменять поршневые кольца. Некоторые умельцы насквозь сверлят отверстия для улучшения оттока масла.

    Выбрать и купить двигатель Мазда 2.0 LF и Форд 2.0 Duratec HE вы можете в нашем каталоге контрактных моторов. Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Мазда и Форд и заказать с них автозапчасти.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
