Как пескоструить в домашних условиях

Пескоструй своими руками: чертежи, видео, инструкция по изготовлению

Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом, можно выполнять очистку различных поверхностей от загрязнений и старых покрытий, удалять с металлических конструкций следы окалины и очаги коррозии.

Конечно, можно приобрести отдельный пескоструйный аппарат или взять установку с компрессором, но в условиях нехватки средств вполне реально собрать пескоструй самостоятельно

За счет своей универсальности пескоструйные аппараты одинаково успешно используются как на крупных промышленных предприятиях и в небольших ремонтных мастерских, так и в быту. Чтобы стать обладателем оборудования для пескоструйной обработки, можно выбрать один из нескольких способов. Самый простой из них – купить серийный пескоструйный аппарат в специализированном магазине или на строительном рынке. Этот вариант отличается простотой, но потребует от вас серьезных финансовых вложений, так как такое оборудование, изготовленное в производственных условиях, достаточно дорогое.

Существует также возможность получения пескоструйного аппарата в аренду у организаций, предоставляющих подобные услуги. Минус этого варианта в том, что длительная аренда данного оборудования обойдется очень дорого, если пескоструйный аппарат необходим вам на регулярной основе.

Очень часто для изготовления самодельного пескоструя используется обычный газовый баллон

В последнем случае (при нежелании тратить на приобретение аппарата для пескоструйной обработки приличную сумму денег) можно изготовить его самостоятельно. Для этого недостаточно просто посмотреть на фото такого оборудования или видео его работы – вам потребуется чертеж или хотя бы подробная схема пескоструйного аппарата. Естественно, для того чтобы сделать пескоструй самостоятельно, следует подготовить все необходимые конструктивные элементы такого устройства.

Как работает аппарат для пескоструйной обработки

Взявшись за изготовление пескоструйного аппарата, вы должны внимательно изучить принцип его работы, подготовить все необходимые инструменты и элементы его конструкции. Самодельный пескоструй, если он собран правильно, по своим возможностям практически ничем не уступает серийному оборудованию. При этом изготовить аппарат, который позволяет эффективно выполнять работы по очистке поверхностей из различных материалов, можно с минимальными финансовыми затратами.

Схема пескоструйного аппарата

Самодельный пескоструйный аппарат, как и серийный, работает по принципу, в чем-то напоминающему принцип функционирования обычного устройства для распыления лакокрасочных материалов – краскопульта. Между тем различия в работе таких устройств все же есть, что не дает возможность заменять их друг на друга.

Основным элементом любого аппарата для выполнения пескоструйной обработки является компрессор, который необходим для того, чтобы создать в магистралях установки поток воздуха с требуемым давлением. Проходя по основному шлангу мимо рукава для забора абразивного материала, поток воздуха создает вакуум, который и способствует тому, что абразив начинает всасываться в основную магистраль и смешиваться с воздушной струей. Уже сформированный поток рабочего материала, состоящий из воздуха и абразива, поступает к соплу, через отверстие которого под высоким давлением и подается на обрабатываемую поверхность.

Вход воздуха делают рядом с местом слива конденсата, чтобы поток терял большую часть влаги, ударяясь об стенку ресивера

Таким образом, для нормальной работы пескоструйного аппарата его конструкция должна включать в себя не только компрессор, но также шланги требуемого диаметра, электрические кабели для обеспечения питания рабочей установки, соединительные штуцера, краны и дозаторы.

Помимо компрессора, важнейшим элементом пескоструйной установки, который во многом влияет на эффективность ее работы, является сопло, обеспечивающее формирование абразивной струи с требуемыми характеристиками. В домашних условиях можно изготовить только керамическое сопло, для чего используются старые свечи зажигания, из которых удаляется металлический электрод. Серийные сопла, отличающиеся повышенной износостойкостью, делают из стали с покрытием из карбида бора или карбида вольфрама, реже – из обычной стали, чугуна и керамики (такие изделия быстро утрачивают свои характеристики под постоянным воздействием абразивного материала).

Самодельные металлические сопла, выточенные на токарном станке, служат недолго, зато они практически ничего не стоят

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

В старом газовом баллоне всегда остается остаток газа: посмотрите видео о безопасной разборке баллона.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие.

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

  • шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
  • армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
  • газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
  • штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
  • ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

Полный комплект деталей для сборки системы: от сгонов до влагоотделителя

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

Для размещения баллона в вертикальном положении к нему приваривают три уголка

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

  • К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
  • Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Чтобы получить более наглядное представление о том, как своими силами собрать пескоструйную установку, можно изучить данный процесс по фото или видео, которые несложно найти в интернете.

Рекомендации специалистов

Проблемы, связанные с использованием самодельного пескоструйного аппарата, могут быть вызваны только тем, что его комплектация и сборка были произведены неграмотно. Если же правильно выбрать элементы для оснащения такого устройства и серьезно подойти к его сборке, то работает оно нисколько не хуже серийных аппаратов.

Изготовленные своими силами пескоструйные установки можно дополнительно оснастить системой рециркуляции воздуха, что позволяет значительно увеличить эффективность их использования. С помощью таких аппаратов можно выполнять более качественную обработку даже в домашних условиях.

Сравнение производительности пескоструйных агрегатов

Приступая к сборке самодельного аппарата для пескоструйной обработки, следует иметь в виду, что основными элементами, которые оказывают влияние на эффективность его работы, являются компрессор и сопло. Следовательно, поиску данных элементов системы надо уделить особое внимание.

На выбор компрессора для комплектации пескоструйного аппарата оказывает влияние ряд факторов, основным из которых является тип обрабатываемого материала. Выбор сопла, которым будет оснащена изготовленная своими силами пескоструйная установка, зависит от типа как обрабатываемого материала, так и используемого абразива.

Зависимость расхода воздуха от пропускной способности сопла и давления в системе

Естественно, самостоятельно изготовленные аппараты, предназначенные для выполнения пескоструйной обработки, по своим техническим характеристикам уступают серийным моделям, хотя и позволяют выполнять такую обработку качественно и оперативно.

Таким образом, если подобное устройство необходимо вам для выполнения регулярных работ в интенсивном режиме, то лучше не экономить и приобрести серийное оборудование, которое будет полностью соответствовать всем заявленным производителем характеристикам.

Как пескоструить в домашних условиях?

Как сделать пескоструйку в домашних условиях — Металлы, оборудование, инструкции

Пескоструй является универсальным устройством, которое используется в промышленных и бытовых условиях. С его помощью можно очистить поверхность от слоя старого покрытия, загрязнения, следов коррозии.

Стать обладателем столь полезного в хозяйстве устройства можно несколькими путями. Первый – купить уже готовый вариант в магазине. Это наиболее простой способ. Его единственный минус – высокая стоимость. Второй способ – собрать пескоструй своими руками. Это потребует вложения определенных усилий, но в плане материальных затрат такой способ гораздо экономичнее.

Принцип работы устройства

Чтобы понять, как сделать пескоструйный аппарат своими руками, необходимо знать принцип его работы. Он схож с работой краскопульта, применяемого для распыления краски (и других лакокрасочных покрытий).

Основным элементом установки является компрессор. Он накачивает воздух, создавая нужное давление во всех магистралях. Проходя по установке, воздух создает вакуум.

Благодаря этому абразивный материал (песок) смешивается с воздухом и поступает в основную магистраль. Оттуда поток проходит к соплу, через которое и выходит наружу.

На выходе создается поток воздуха с песком, который движется под высоким давлением. Именно его и направляют на обрабатываемую поверхность.

Схема пескоструйного аппарата показана на рисунке.

Основные элементы установки

Самодельный пескоструй состоит из следующих деталей:

  • электрический кабель для подключения к электрической сети;
  • шланги определенного диаметра;
  • штуцера для соединения элементов;

Сопло

Еще одним важным элементом является сопло, без которого устройство не сможет выполнять заложенные в нем функции.

Сопло для пескоструйного аппарата на предприятии изготавливают из стали и покрывают соединениями бора или вольфрама. Это придает детали износостойкость.

Реже для производства используют обычную сталь, керамику или чугун. Но такие элементы быстро разрушаются под воздействием потока с абразивным материалом.

В домашних условиях сопло для пескоструйного аппарата можно выточить на токарном станке из стали, используя в качестве материала старые свечи зажигания. Для этого достают металлический электрод, который находится внутри свечи. Правда, такой механизм характеризуется коротким сроком эксплуатации, потому как быстро изнашивается. Но и стоимость его очень низкая.

Виды аппаратов

Описанное выше устройство характерно для всасывающего пескоструйного оборудования. Но это не единственный вариант устройства. Выделяют всего 3 вида пескоструев:

  • Всасывающий. Такой вариант легче всего изготовить в домашних условиях. Он подходит для очистки поверхностей на легкой стадии. Отличается этот вариант тем, что воздух забирает песок из контейнера и подает его в виде потока.
  • Вакуумный. Этот вид оборудования работает в цикличном режиме. Это значит, что абразивный материал выбрасывается на поверхность сквозь сопло, после чего засасывается обратно в камеру для повторного использования.
  • Пневматический. Применяют этот вид оборудования для работы на больших площадях или в трудно очищаемых местах. Самодельный пескоструй данного вида является опасным устройством с точки зрения безопасности. Поэтому его не рекомендуют собирать. Связано это с высоким давлением в системе и большой мощностью.

В устройство для подачи абразивного материала может поступать воздух или вода. Первый вариант более распространен, так как его конструкция более простая.

Подача абразивного материала

Подача абразива может происходить двумя различными способами, в зависимости от чего пескоструйные аппараты делят на инжекторные и напорные.

Напорные аппараты характеризуются высокой производительностью и интенсивностью работы. В них воздух поступает одновременно в сам аппарат и в контейнер с песком.

Инжекторный способ подачи песка отличается невысоким давлением, поэтому его используют, когда собирают пескоструй своими руками. В данном случае воздух и абразивный материал двигаются по разным магистралям.

Что можно собрать самостоятельно

Изготовление устройств в домашних условиях предполагает использование материалов, которые легко можно найти у себя в гараже. Кроме того, применяются простые конструкции, которые эффективно работают. Учитывая это, можно руководствоваться простой схемой, без каких либо чертежей.

В качестве емкости для абразивного материала (ресивера), куда следует засыпать песок, можно использовать газовый баллон. Отверстие для заполнения баллона располагается сверху. Воздух под давлением будет поступать в ресивер через патрубок, вмонтированный в верхней части баллона, и вместе с песком выходить через расположенный снизу выпускной шланг.

Материалы для изготовления аппарата

Чертежи пескоструйного аппарата дают понять, какие детали необходимы для его изготовления и в какой последовательности их требуется соединять. Один из подобных чертежей представлен на рисунке ниже.

О необходимости приобретения компрессора, являющегося основным элементом устройства, говорилось выше. Его производительность должна составлять не менее 800 литров. К нему потребуется маслоотделитель, чтобы не намок песок.

Кроме компрессора понадобится емкость для размещения абразивного материала. Очень часто для этого используют газовый баллон, емкость которого составляет 50 л. Его конструкция позволяет выдержать высокое давление внутри и механические повреждения снаружи.

Пригодится фильтр для проточной воды, в котором имеется возможность заменить наполнитель. Вместо фильтрующего элемента в колбу будет засыпаться силикагель в шариках (его можно купить в зоомагазине). Фильтр необходим для высушивания воздуха перед его подачей в ресивер.

Длительность беспрерывной работы во многом зависит от выбранного сопла. Недорогие варианты (из чугуна или керамики) рассчитаны на несколько часов работы. В некоторых случаях они выдерживают всего несколько десятков минут. Поэтому лучше отдавать предпочтение деталям, изготовленным из карбида бора или карбида вольфрама и способным выдерживать сотни часов интенсивной работы.

Кроме того, для сборки аппарата понадобятся следующие детали:

  • шланг усиленный (длиной 2 м и внутренним диаметром 2 м);
  • штуцеры к шлангам для соединения отдельных частей устройства резиновым шлангом в единую систему;
  • шаровой кран из латуни (2 шт.).
  • труба с резьбой и заглушкой (из нее будет выполнена горловина);
  • кусок трубы с тем же диаметром и тремя бочатами;
  • герметик для соединений (фумлента).

Когда все детали собраны, можно приступать к сборке пескоструйного аппарата.

Самодельный пескоструй собирается в следующей последовательности:

  • Подготовка баллона. Если был приобретен б/у баллон, его необходимо освободить от газа. Для этого вентиль скручивается полностью. Вся емкость заполняется водой, которая и вытеснит остатки газа. После этого работа с баллоном будет безопасной. Вместо горловины прикручиваем патрубок с шаровым краном. Сверху в него вкручивается тройник, в который вставляются два штуцера.
  • Опоры привариваются из 3-4 кусочков арматуры с верхней стороны баллона. Их длина должна быть достаточной, чтобы кран не касался земли.
  • В середине дна баллона делается отверстие, куда приваривается тройник. Один отвод необходим для пробки. Второй – для шланга подачи воздуха (приваривается трубчатый удлинитель). Все соединения рекомендуется приваривать, чтобы обеспечить герметичность. Можно соединить резьбой, но тогда обязательно используют герметик.
  • К трубчатому удлинителю крепится с помощью тройника поточный фильтр. К тройнику — шланг, который вторым концом будет соединяться со штуцером внизу баллона (возле опор). Соединения закрепляются хомутами. На входном отверстии фильтра ставится шаровой кран. К нему фиксируется штуцер, через который будет подключаться шланг, идущий от компрессора.
  • Пистолет собирается из сопла, которое соединяется через кусочек шланга с шаровым краном. Второй конец крана соединяется с металлической трубкой (примерно 30 см).

На этом этапе самодельный пескоструй готов. По бокам ресивера можно приварить ручки. Благодаря этому его будет легче переносить.

Как сделать пескоструй своими руками?

Ассортимент магазинов изобилует различными установками для очистки материала. Самый эффективный инструмент – пескоструй.

Качественная пескоструйная установка будет стоить довольно дорого, даже дешёвые установки от $180, которые быстро изнашиваются и постоянно забиваются. Альтернативный вариант – аппарат пескоструйный самодельный.

При обретении небольших навыков можно вручную создать установку, она будет значительно дешевле готового варианта.

Принцип работы пескоструйного аппарата

Пескоструй работает по элементарной системе. Если сравнить чертёж простого аппарата для пескоструйки и базовых моделей краскопульта, наблюдается сходность конструкции. Нагнетённый воздух проходит по воздухопроводам и увлекает материал для абразивной обработки. Небольшие крупинки с большой скоростью направляются на поверхность, выбивая из неё частички.

Пескоструй самодельный разработать можно, а вот создать компрессор будет весьма сложно. Чтобы создать установку достаточного качества, рекомендуется покупать заводской компрессор, у которого будет производительность от 500 л/мин. Для избегания разрушения от перегрева, в нём должна быть устроена система охлаждения. Мощность установки от 3 кВт.

Пескоструй своими руками: фото, чертежи, как сделать самодельный аппарат из огнетушителя в домашних условиях

Купить аппарат для абразивной очистки деталей и конструкций автомобиля от старой краски и ржавчины можно в любом строительном магазине, но можно сделать пескоструй своими руками.

Как устроена самодельная установка

Смастерить аппарат самостоятельно достаточно быстро и просто, имея небольшие навыки работы с инструментом. Устройство пескоструев зависит от применяемых технологий.

Как сделать пескоструйный аппарат открытого типа в домашних условиях? Схемы, чертежи, фото

Перед тем как сделать пескоструй, следует определить свои цели и задачи. Для декоративной обработки стекла или зеркала подойдёт пескоструйная камера. В зависимости от размеров изделий, с которыми вы предполагаете работать, камера должна соответствовать своими габаритами.

Для пескоструйной чистки металлических деталей и конструкций используют аппарат открытого типа. При работе таким пескоструем важно иметь специальное рабочее место, закрытое помещение.
Самый простой в изготовлении – это мини-пескотруй или пескоструйный пистолет. Пескоструйный аппарат своими руками несложно смастерить, имея схему или чертёж. На рис. 1 представлена схема такого аппарата, его устройство. Собрать инструмент в домашних условиях достаточно просто. Для этого вам понадобятся:

  • ёмкость для рабочего материала;
  • нагнетатель воздуха (компрессор);
  • фильтр;
  • регулятор подачи абразивного материала;
  • распылитель (сопло) песка.

В зависимости от требуемого объёма работ, который будет выполнять самодельный пескоструй, подбирается ёмкость для песка соответствующего размера. Это может быть пластиковая бутылка, старый газовый баллон, огнетушитель, фреоновый баллон и прочие подходящие по размеру ёмкости. Для подачи воздуха под давлением используется компрессор.

К ёмкости присоединяются штуцеры, и для удобства использования крепится рукоятка. Для того чтобы регулировать подачу песка самодельной пескоструйки, на выходе из ёмкости с рабочим материалом необходимо установить регулирующий кран.

Изготавливая пескоструйный аппарат своими руками, сопло для него лучше приобрести в магазине, так как сделанные самостоятельно наконечники не обеспечат необходимой износостойкости.

Полезное! Наиболее стойкие к истиранию распылители изготавливаются из бора или карбида вольфрама.

В отличии от чугунных или керамических, такие сопла обеспечивают работу в течение нескольких десятков часов. Распылитель не должен быть слишком узким. Для объёма, не превышающего 6 литров, применяются наконечники с диаметром 3 мм.
Такое оборудование изготавливается довольно быстро. В качестве расходного материала для самодельной пескоструйки может использоваться различный абразивный материал, который подбирается в зависимости от специфики работы. Помимо песка, это может быть электрокорунд, чугунные, стеклянные или свинцовые мелкие шарики.

При работе с пескоструем открытого типа важно соблюдать правила безопасности.

Читать еще:  Zheka147 › Блог › Дефлектор капота (мухобойка)

Важно! Для того чтобы мелкие частицы не попадали в лёгкие при вдыхании, обязательно необходимо использовать респиратор. Для защиты лица и, в особенности, глаз работы следует производить в защитных очках или щитке.

Самодельный аппарат закрытого типа

Имея чертежи, можно сделать своими руками и обитаемую самодельную пескоструйку. От аппарата открытого типа она отличается тем, что очищаемое изделие помешается в закрытый бокс. Это специальная камера, изготовить которую можно самостоятельно по схеме, представленной на рис. 2.

Сам инструмент находится за пределами бокса. Самодельный пескоструй закрытого типа работает под высоким давлением. Камера может быть любого размера.

1. Горловина. 2. Рабочий материал. 3. Фильтр. 4. Компрессор. 5. Кран. 6. Наконечник (сопло).

Создавая оборудование самостоятельно, важно правильно рассчитать мощность вентиляции камеры, так как она не должна быть избыточной. Для самодельной пескоструйки закрытого типа следует заранее приобрести пескоструйное устройство с дистанционным управлением.

Стены камеры можно обить резиновым покрытием для дополнительной защиты и снижения силы удара рабочего материала. Пол бокса лучше сделать в виде решётки, чтобы абразивный материал проходил через неё и собирался в специальном отсеке для дальнейшего повторного использования.

Пескоструйная машина закрытого типа должна устанавливаться вне помещения, так как при работе происходит вибрация аппарата. А песок и образующиеся отходы, несмотря на наличие камеры, частично проникают в помещение.

Посмотрите подробное видео как быстро и дешево сделать пескоструйный аппарат своими руками:

A-Smith › Блог › Пескоструйный аппарат своими руками или колхоз дело добровольное

По причине того что частенько, что-то ковыряю, делаю, возникает проблема чистки различных деталей.
Чистка естественно механическая (железная щетка, отвертки, наждачка, болгарка с разными насадками) и хим. средствами (бензин, различные смывки и растворители).

Короче запарило, а особенно труднодоступные места где надо почистить. Решил покурить тему пескоструя. Нашел много ссылок и статей про пескоструй,

Кому интересны возможности пескоструя смотрим ролики:





Вот ссылки на то как сделать аппарат, думаю что начинающим пригодятся.

Схема пескоструя, взял из инэта

На местной автопомойке, что расположена у меня в гаражах на соседней линии увидел, что кто-то выкинул баллон из под ГБО. Взял, проверил наличие газа — его не оказалось, видать давно баллон у кого-то в гараже валялся. Но всё-же соблюдая осторожность взял сверло, шуроповерт и на низких оборотах с маслицем (что бы искры не было) просверлил отверстие. Газа не оказалось.

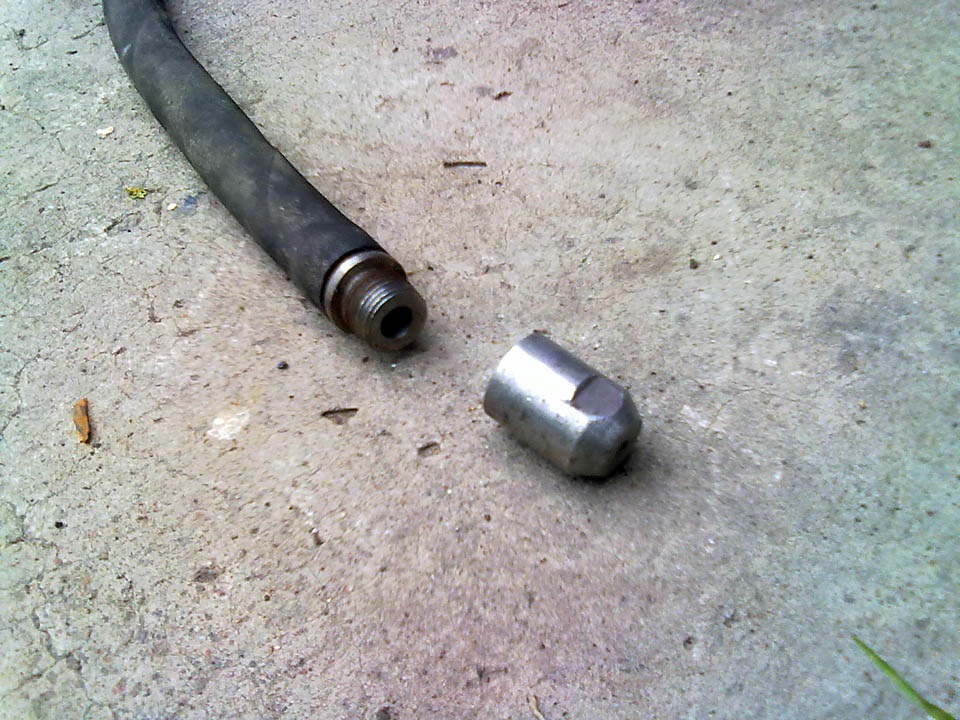

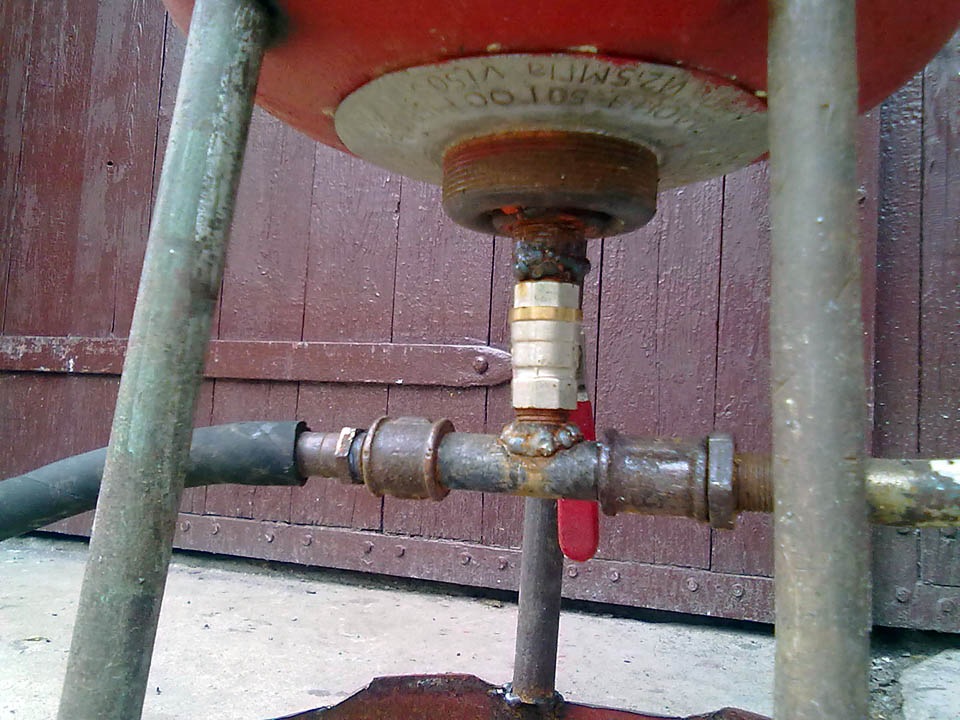

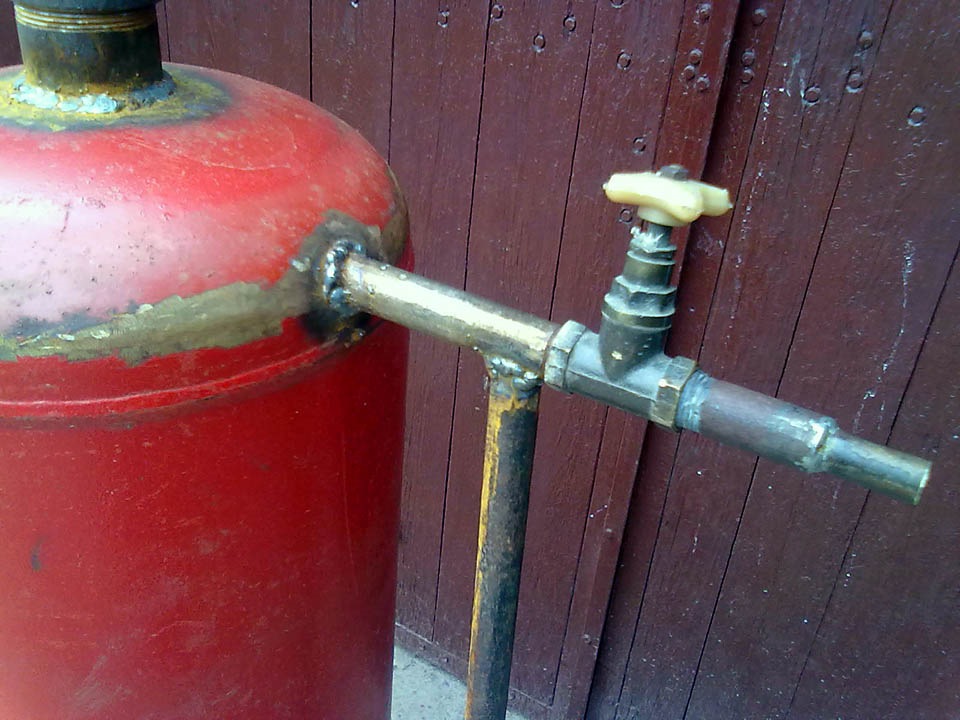

Далее купил всякие водопроводные сгоны, тройники, ниппели и еще хз чего ещё. Для пробы взял водопроводный шланг (лежал мертвым грузом в гараже). За день приварил и прикрутил все к баллону.

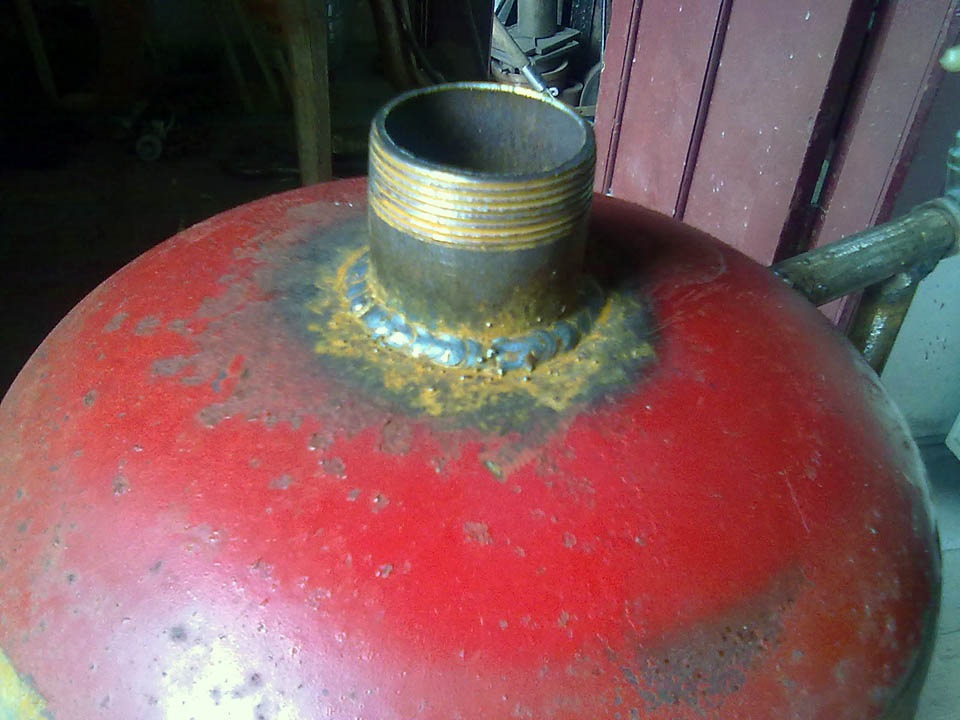

Изготовил крышку из переходника с одного диаметра на другой.

Изготовление пескоструя своими руками в домашних условиях из подручных средств

Пескоструй — это универсальное устройство, применяющееся как в промышленности, так и в бытовых условиях. Он помогает быстро очистить поверхность от ржавчины, загрязнений и старого покрытия.

Основной недостаток пескоструя заключается в его высокой стоимости, поэтому многие предпочитают изготавливать его своими руками. Это потребует некоторых усилий, но результат того стоит.

Основные компоненты и принцип работы пескоструйного аппарата

По принципу работы пескоструй схож с краскопультом, который использует для распыления лакокрасочных материалов. Основной элемент установки — компрессор, создающий необходимое давление. Благодаря этому, песок поступает в основную магистраль, откуда переходит в сопло и вырывается наружу. Абразив на большой скорости ударяется об обрабатываемую деталь, благодаря чему происходит ее очистка.

Основные компоненты пескоструя:

  • Компрессор.
  • Краны.
  • Соединительные штуцера.
  • Дозаторы.
  • Шланги.
  • Электрический кабель для подключения к сети.

Одним из важнейших элементов является сопло. Оно изготавливается из вольфрама или стали, покрытой соединениями бора. Это значительно увеличивает износостойкость. Также может использоваться чугун, керамика или же обычная сталь. Но такие детали служат гораздо меньше. Для самодельного пескоструя многие мастера вытачивают сопло из старых автомобильных свечей. Стоимость детали получается очень низкой.

Из чего можно собрать?

При изготовлении инструмента в домашних условиях предполагается, что все требуемые материалы можно найти в гараже. Из-за этого выбираются наиболее простые схемы. Емкость для абразива часто делают из старого газового баллона. Это простое и эффективное решение. Воздух под высоким давлением поступает через патрубок в ресивер. Затем песок выходит через выпускной шланг.

Необходимые инструменты и материалы

Минимальная производительность компрессора должна составлять 800 литров. Его придется покупать. Также потребуется маслоотделитель, чтобы песок не намокал. В качестве емкости для абразивного материала часто используют газовый баллон на 50 л.

Для высушивания подаваемого воздуха потребуется фильтр для проточной воды, в котором можно заменять наполнитель. В него засыпается силикагель. Сопло лучше брать качественное. Недорогие варианты (керамические или чугунные) рассчитаны на несколько часов беспрерывной работы.

Также для сборки понадобится:

  • Шланг кислородный. Он нужен для подачи воздуха.
  • Шланг усиленный.
  • Цанговый зажим.
  • Штуцеры.
  • Два латунных шаровых крана.
  • Труба с резьбой и заглушкой для горловины.
  • Герметик.

Самостоятельное изготовление аппарата из подручных средств

В целом изготовление состоит из таких этапов:

  • Подготовка баллона.
  • Приваривание опор.
  • Приваривание тройника.
  • Монтаж фильтра.
  • Сборка пистолета из сопла и шарового крана.

Как сделать его из газового баллона в домашних условиях?

Необходимы следующие материалы:

  • Газовый баллон.
  • Тройники -2 шт.
  • Шаровые краны — 2 шт.
  • Кусок трубы для изготовления воронки.
  • Шланги с внутренним диаметром 10 мм и 14 мм.
  • Хомуты для крепежа шлангов.
  • ФУМ-лента

Изготовление пескоструя предполагает такие этапы:

  1. Подготовка емкости для абразива. Внутренняя поверхность баллона очищается при помощи жидких моющих средств. После этого следует дождаться полного высыхания.
  2. Проделывание отверстий сверху и снизу. Через верхнее будет засыпаться песок. Нижнее необходимо для монтажа вентиля.
  3. Установка крана. Его можно приварить или же накрутить на заранее приваренный штуцер.
  4. Установка тройника и смесительного блока. Монтаж производится за краном. Для уплотнения стыков следует использовать ФУМ-ленту.
  5. На вентиль баллона устанавливается кран и тройник.

Теперь необходимо приварить рукоятки и опоры для устойчивости конструкции. После этого соединяют все оставшиеся элементы для выброса абразива:

  1. На нижний тройник и вентиль устанавливаются штуцеры.
  2. Трубка на 14 мм размещается между тройником и смесительным блоком.
  3. Ко второму ответвлению тройника крепится компрессор.
  4. К оставшемуся нижнему ответвлению подсоединяется шланг для выброса песка.

Чтобы баллон был герметичен, на трубу, предназначенную для заполнения емкости абразивом, нужно установить крышку.

Изготовление аппарата из огнетушителя и баллона от фриона своими руками

Схема изготовления пескоструя из огнетушителя полностью идентична аппарату, сделанному из газового баллона. Для обеспечения хорошей герметичности необходимо заранее на токарном станке выточить заглушку. Она будет вкручиваться в верхнюю горловину. Чтобы заглушку было проще откручивать и закручивать, к ней можно приварить вороток.

Модернизация мойки высокого давления

Такие мойки создают большое давление жидкости при малом ее расходе. Для модернизации установки в пескоструй нужно изготовить специальную насадку для выходной трубы. Необходимы такие материалы:

  • Купленное или самодельное сопло.
  • Смесительный узел — обычный тройник и насадка на него.
  • Армированный шланг.
  • Цилиндрический дозатор.
  • Трубка, предназначенная для забора песка из герметичного бака.

Вода проходит по смесительному блоку на большой скорости, из-за чего создается пониженное давление в канале подачи абразива. Песок подается в зону очистки вместе с водой.

Как сделать аппарат из продувочного пистолета?

Производительность такого пескоструя зависит от мощности компрессора. Для изготовления требуется:

  • Продувочный пистолет.
  • Тройник.
  • Выпускная насадка с зажимной гайкой.
  • Шаровый кран. Он будет служить регулятором подачи абразива.

В качестве емкости используются обычную пластиковую бутылку или маленький огнетушитель. На пистолет накручивается тройник. К верхнему ответвлению монтируется кран и емкость для песка, а ко второму свободному — выпускная насадка.

Метод изготовления из краскопульта своими силами

Сборка конструкции выполняется следующим образом:

  • Пистолет краскопульта протачивается, чтобы можно было использовать сопла с требуемыми размерами.
  • Присоединяется тройник смешивания.
  • Закрепляются шланги подачи и циркуляции.

Подача абразива начинается после нажатия курка. Объема емкости достаточно на 20-30 минут непрерывной работы.

Самодельный аппарат из бутылки

  1. Необходимо приобрести пневмопистолет с показателями давления до 4 МПа, а также подготовить литровую пластиковую бутылку.
  2. Поясок, находящийся под крышкой бутылки, следует срезать.
  3. Под крышкой необходимо, напротив друг друга сделать два отверстия по 5 мм.
  4. В эти отверстия вставляется трубка пневматического пистолета и отмечается место, где будет располагаться бутылка с песком.
  5. В трубочке пропиливается продолговатое отверстие для поступления абразива.
  6. Трубка снова вставляется в бутылку отверстием вниз и закрепляется при помощи суперклея.

Пескоструй готов. Теперь необходимо подключить его к компрессору и засыпать песок (максимальный размер фракции — 0,5 мм).

Схема изготовления из автомобильного компрессора

В качестве компрессора можно применять и автомобильный насос с колесом, которое будет исполнять роль ресивера. Потребуется сам насос, колесо, и тройник для воздушных шлангов. На тройник необходимо одеть шланги и зафиксировать их хомутами. Первый шланг соединяется с колесом, второй — с компрессором, третий с пневмопистолетом.

В качестве емкости для абразива используется пластиковая бутылка или литровая канистра от моторного масла. После соединения всех элементов инструмент готов. Практически любой автомобильный компрессор способен создать давление в 6 атмосфер, чего вполне достаточно для абразивной струи. Даже если насос слабоват, благодаря колесу установка будет работоспособной.

О чем необходимо помнить во время работы

При работе следует быть осторожным, так как абразивная струя серьезно поранить, а вдыхание пыли приводит к хроническим заболеваниям. Необходимо использовать очки или щиток, респиратор и защитную одежду из грубой ткани.

  • Перед началом использования инструмента нужно убедиться в целостности всех элементов конструкции.
  • Шланги должны быть выпрямленными, без петель.
  • Обрабатываемую деталь необходимо надежно закреплять.
  • Спецодежда не должна иметь разрывов. Желательно, чтобы краги были с крагами, которые обеспечивают более надежную защиту.

Часть использованного абразивного материала можно применять повторно. Нужно учитывать, что некоторые песчинки разрушаются и превращаются в пыль, поэтому следует предусмотреть закупку песка.

neon6030 › Blog › Пескоструйный аппарат своими руками. Часть 1.

Здрасьте)
Появление в моём хозяйстве сварочного полуавтомата Skiper (мнение о котором в следующих записях) позволило осуществить былые планы. Наконец-то собрал напорный пескоструй из металлолома который валялся под ногами (некоторым его КОМПЛЕКТУЮЩИМ лет на 10 больше чем мне)))

Как открутить от газового баллона кран, что-нибудь приварить к нему и не слетать на орбиту — в конце записи!

С разу же надо оговориться, что он еще не закончен и не проверен. После обкатки, скорее всего, будут внесены какие-то изменения в констракшн. Для первого рабочего запуска необходимо загерметизировать все резьбовые соединения льном и краской (как дед учил) и проверить герметичность сварных швов)))

Горловина для песка — кусок трубы с пробкой. Диаметр трубы был выбран исходя из размеров имеющейся в наличии большой воронки. А так можно было и меньше делать, наверное.

На впуске установил влагоотделитель с быстросъемом. Если быстросъем будет душить воздух, то непосредственно на этого «папу» легко надевается шланг и затягивается хомутом. Постарался сделать траекторию движения воздуха с плавными изменениями направления.

Совсем внизу на прямой трубе вешать не стал, т.к. еще не определился с ножками — какие будут колеса и будут ли они вообще.

«Выпук» собран из древнего куска шланга (который не факт что и давление выдержит))) и кастомного сопла, которое в абсолютно готовом виде я нашёл на Поле Чудес. [ На будущее — своим Полем Чудес я называю доставшиеся мне в наследство от деда несколько ведер промасленного неоотсортированного советского крепежа, в большинстве своём, беспонтового металлолома, в которых всегда (почти) есть «вот такой болт» или «именно такая гаечка», за которую иногда готов отдать пол царства и коня в придачу ]. Так вот, сопло будет использовано в текущем виде до тех пор, пока отверстие в нём не превратиться в ДЫРКУ, в которую сможет интимно поместиться свеча зажигания:

Кран для регулировки подачи песка организован в месте, которое когда-то было верхом баллона. Вместо газового вентиля вкручивается трубка с резьбой 3/4″, в нее вставляется кусок 15-й трубки и обваривается.

Сам тройник решил сварить из трубки, чтобы можно было потом вварить сопло для ускорения потока. Если потребуется, конечно.

Для выпуска давления воздуха перед откручиванием пробки применил совецкий водопроводный кран. Последние лет 15 этот кран использовался в системе поливочного шланга) Кстати, его брат-близнец (от второго поливочного шланга) был использован для слива конденсата при изготовлении ресивера на 100 литров из баллона ГБО)))

Что мы имеем в итоге? Организованную груду металлолома, у которой есть шанс стать рабочим инструментом. А потребность в пескоструйной обработке цветет и разрастается с каждым прожитым дождём на кузове семейного автомобиля Опель Vectra B:

О ремонте кузова этого автомобиля в скором времени можно будет прочитать в его бортовике.

Как я варил пропановый баллон.

Шутки шутками, а вопрос серьезный. Это не руководство к действию, а описание проведённых мною манипуляций. Вы делаете это на свой страх и риск.

Кран из газового баллона выкручивается в четыре руки слудующим образом: баллон демонстративно-пренебрежительно опрокидывают на землю (можно ногой), один держит баллон за башмак, второй, обстучав кран, ставит на него ключ и ударами молотка страгивает его с места. Таким образом было откручено 4 баллона подряд.

После я вылил отстой, который очень сильно воняет одорантом. Не рекомендую проливать его себе на штанину или перчатку — воняет очень долго и сильно))) Для нейтрализации этого запаха заполнил баллоны водой с добавлением хлорки. За два-три дня хлорка убила запах одоранта и газом больше не воняло. Потом воду слил и баллоны с открученными вентилями валялись так пару недель, пока до них дошли руки. Перед сваркой продул баллон воздухом и заполнил водой под завязку. Так и варил.

Как сделать простой пескоструйный аппарат своими руками

Нередко для того, чтобы удалить ржавчину с кузова автомобиля или почистить какую-либо деталь, автомобилисты обращаются за помощью к специалистам, платят им немалые деньги. Даже обычный металлический забор не покрасишь без зачистки от ржавчины. На самом же деле необходимо просто понять, как сделать пескоструй своими руками (видео будет представлено в сегодняшней статье), и эти проблемы будут решены. Работа не потребует больших затрат, а у домашнего мастера будет свой личный аппарат, способный выполнить подобную грязную работу.

Пескоструйный аппарат в хозяйстве может стать незаменимым помощником

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

С целью увеличения продолжительности непрерывной работы и поддержания давления подачи пескоструй рекомендуется оснастить влагоотделителем. При использовании плунжерного компрессора на впускном воздушном канале следует установить систему фильтрования масла.

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Как устроен пескоструйный аппарат: общие сведения

Подобный агрегат состоит из нескольких основных узлов:

  • компрессора, создающего давление, необходимое для пескоструйного аппарата;
  • кабелей, посредством которых производится подача напряжения на компрессор;
  • шлангов;
  • штуцеров;
  • кранов для регулировки подачи давления;
  • дозаторов;
  • влагоотделителя.

Однако одной из самых важных деталей устройства можно назвать сопло, через которое под давлением воздуха проходит абразив. При промышленном производстве покрытием для стального сопла служат соединения бора или вольфрама. Такие детали долговечны, но в домашних условиях при изготовлении своими руками пескоструйной установки их сделать невозможно. Хотя здесь и нагрузка на сопло будет небольшой, несравнимой с промышленными масштабами.

Пыли много, зато металл очищается прекрасно

Полезная информация! Для самодельной установки можно использовать обычную сталь. Неплохо подходит старая автомобильная свеча, из которой вытаскивают электрод. Конечно, срок службы такого сопла минимален, но и стоимость нулевая.

Схема пескоструйного аппарата: некоторые тонкости

Для того чтобы уважаемому читателю было проще сориентироваться в устройстве агрегата, предлагаем посмотреть на схематическое изображение пескоструя. Вы убедитесь, что ничего сложного в его устройстве нет. Главное – это понять принцип его работы, с чем мы сейчас и будем разбираться.

Схематическое изображение пескоструйного аппарата

Безопасность работы

Частицы песка или его заменителя вылетают из сопла пескоструйного устройства со скоростью в десятки метров в секунду и, отражаясь от очищаемой поверхности, могут повредить незащищенные части тела, особенно глаза и руки.
Поэтому при работе с пескоструйным аппаратом необходимо пользоваться средствами индивидуальной защиты: очками или щитком, респиратором, перчатками, одеждой с длинными рукавами. Работу желательно проводить на открытом воздухе или в помещении с эффективной приточно-вытяжной вентиляцией.

Каков принцип действия пескоструйного аппарата: видео и фотопримеры

Принцип работы устройства можно сравнить с краскопультом. Многие знают, что проходящий под высоким давлением поток сжатого воздуха захватывает небольшими частицами краску и выносит её наружу через сопло. Здесь принцип тот же, только вместо краски выступает абразив (песок). И хотя конструкции пескоструйных аппаратов могут отличаться, принцип работы от этого не изменяется. А чтобы разъяснить оставшиеся непонятные моменты, предлагаем просмотреть очень познавательный видеоролик на эту тему:

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

В старом газовом баллоне всегда остается остаток газа: посмотрите видео о безопасной разборке баллона.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие.

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

  • шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
  • армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
  • газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
  • штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
  • ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

Полный комплект деталей для сборки системы: от сгонов до влагоотделителя

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона.

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Смотрите видео

Как собрать пескоструйный аппарат в домашних условиях

Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

  1. Компрессор — основное устройство для нагнетания воздуха.
  2. Ресивер, который можно сделать из газового баллона.
  3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
  4. Пистолет, основной инструмент оператора установки.
  5. Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Читать еще:  Нужно ли покрывать кузов машины жидким стеклом

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

  1. Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.
  2. Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
  3. Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.
  4. Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.
  5. Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

  • краны шаровые, 2 шт;
  • баллон из-под фреона, газовый или огнетушитель;
  • отрезок трубы для создания воронки засыпа абразива в камеру;
  • тройники, 2 шт;
  • шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
  • фитинги и хомуты для крепления шлангов;
  • сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

  1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
  2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
  3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
  4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
  5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

  • на вентиль баллона, нижний тройник — устанавливаются штуцеры;
  • шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
  • к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
  • к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

  • самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
  • армированный шланг;
  • блок смешивания, подойдет тройник с подходящим диаметром посадки;
  • узел регулировки подачи, дозатор с цилиндрического типа;
  • трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

  1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
  2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

  • готовый пневматический продувочный пистолет;
  • сантехнический тройник;
  • шаровый кран для регулировки подачи абразива;
  • выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

  • клапан смешивания из обычного пистолета краскопульта;
  • рукоять с механизмом подачи воздуха краскопульта;
  • бутылка для абразивной смеси:
  • тройник;
  • шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

  • проточить пистолет краскопульта для использования сопла нужных габаритов;
  • присоединить к пистолету тройник смешивания;
  • установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

В качестве заключения

Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

Самые популярные пескоструйные аппараты 2018 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

Пескоструй своими руками: схема, принцип действия, советы и инструкция

С проблемой очистки сильно загрязненных поверхностей сталкивается каждый домашний мастер, привыкший все ремонтные работы делать самостоятельно. Ручное удаление окалины, ржавчины, старой краски — необходимое «зло», но эти процедуры малоприятные, требующие много времени. Чтобы быстро, но эффективно обработать поверхность, необходимо иметь в гараже или мастерской пескоструйное оборудование, однако цены на качественные установки слишком высоки, а недорогие модели быстро изнашиваются. Самый логичный выход из такой тупиковой ситуации — пескоструй своими руками.

Конструкция, принцип работы

Если в хозяйстве есть производительный компрессор, то можно считать, что дело за малым, так как остальное найдется среди подручных материалов. Или в ближайшем магазине хозтоваров. В ином случае компрессор придется покупать, причем его мощность обязана быть как минимум 3 кВт (500 л/мин). Система принудительного охлаждения обязательна.

Есть 2 схемы, на базе которых собирают самодельные пескоструи, — напорная и эжекторная. Их отличие — способ подачи абразива на обрабатываемую поверхность. Однако набор необходимых элементов для этих конструкций практически одинаков. Помимо компрессора, нагнетающего воздух, в него входит:

  • накопительный ресивер для воздуха (например, из газового баллона);
  • емкость для абразива (огнетушитель, баллон из-под фреона);
  • пистолет для подачи песчано-воздушной струи;
  • соединительные шланги, электрические кабели;
  • дозаторы, краны, штуцеры.

Для корректной работы пескоструйного аппарата необходим влагоотделитель. Если запланировано использовать поршневой компрессор, то установка системы фильтрования масла на впускной канал подачи воздуха — обязательное условие.

Сопло — деталь, от качества которой зависит функциональность аппарата. На заводах для долговечного покрытия используют соединения вольфрама либо бора. При самостоятельных работах — обычную сталь или автомобильные свечи, отслужившие свой срок. Из последних удаляют электрод. Минус таких элементов — минимальный срок службы, плюс — нулевая стоимость. Альтернатива — чугунные или керамические сопла, продающиеся в магазине. Их преимущества — относительная долговечность, небольшая цена.

Принцип работы пескоструя похож на функционирование краскопульта, однако отличия исключают возможность использования в этом качестве последнего. Компрессор нагнетает в магистралях поток воздуха с определенным давлением, он, проходя по главному шлангу, создает вакуум. Абсолютную пустоту быстро заполняет песок, смешивающийся с воздушной струей. Эта абразивная смесь движется к соплу, через которое затем под высоким давлением выбрасывается на поверхность материала, где срывает налет, слои старой краски, ржавчину.

Целесообразность операции

Данный способ получения пескоструйного аппарата имеет достоинства, но тоже не лишен недостатков. Среди преимуществ — большая экономия благодаря «неприкосновенным запасам», получение полноценного пескоструя в личное пользование. Немаловажна мощность устройства, так как самодельный аппарат чаще получается производительнее заводских конструкций. По крайней мере, бюджетных моделей.

Есть и недостатки, которые необходимо оценить:

  • не в каждом хозяйстве найдется мощный «завалящий» компрессор, а его покупка обойдется в круглую сумму, поэтому об экономии с большой буквы придется забыть;
  • далеко не все домашние мастера умеют пользоваться сварочным аппаратом, иногда требуется сверлильный, токарный станок;
  • некачественные комплектующие — гарантия быстрого выхода изделия из строя;
  • малейшая ошибка, упущение во время сборки чреваты травмами.

Пескоструй своими руками нельзя отнести к авантюрам, однако прежде чем браться за дело основательно, лучше трезво рассчитать силы, возможности и вероятные последствия.

Возможные варианты изготовления

Для создания собственной пескоструйной конструкции, на которую можно будет «сбросить» всю грязную работу, чаще всего идут газовые баллоны либо огнетушители. И неспроста: такие емкости удобны, надежны, так как способны с легкостью выдерживать высокое давление, а также практически бесплатны.

Пескоструй из газового баллона

Эта одна из самых простых конструкций для самостоятельных работ. Помимо компрессора надо найти «в закромах» или купить:

  • газовый баллон (огнетушитель);
  • отрезок трубы для воронки;
  • тройники — 2 штуки;
  • шаровые краны — 2 штуки;
  • шланги для подачи воздуха и вывода смеси, внутренний диаметр — 14, 10 мм;
  • хомуты, фитинги;
  • ФУМ ленту.

Чтобы сделать пескоструй своими руками, выполняют следующие этапы: готовят емкость и присоединяют к ней шланги.

Работы с баллоном

  1. Предварительно готовят бак. Баллон освобождают от остатков содержимого, моют внутреннюю поверхность емкости, используя неабразивные средства. Сушат.
  2. Проделывают отверстия: сверху для засыпки песка (диаметры его и трубы-отрезка должны совпадать), снизу — для соединения с краном. Сначала по кругу рассверливают сверлом, потом середину выпиливают либо выламывают плоскогубцами, а края обрабатывают шлифовкой.
  3. Приваривают отрезок трубы, на которой сделана резьба. На нее навинчивают крышку-заглушку.
  4. Приваривают к баллону кран. Альтернатива — установка переходника, на который будет накручиваться регулятор.
  5. За краном крепят тройник, потом смесительный блок. Все резьбовые соединения уплотняют ФУМ лентой.
  6. К верхней части емкости монтируют кран, за ним — тройник.
  7. Приваривают ручки, опоры и/или колеса.

Операции со шлангами

Затем следует присоединение шлангов-каналов подачи воздуха и выброса смеси:

  • на вентиль и нижний тройник ставят штуцеры;
  • шланг с диаметром 14 мм для подачи воздуха крепят между тройником и смесительным блоком;
  • к свободному ответвлению подключают нагнетательную установку — компрессор;
  • к незанятому отводу внизу крепят шланг для подачи песчано-воздушной смеси.

Последний этап — присоединение пистолета. Этот компактный прибор будет очень полезен для не слишком масштабных работ.

Аппарат из огнетушителя — вторая подходящая емкость. От предыдущего изделия такое пескоструйное оборудование отличается не слишком сильно. В этом случае сначала обеспечивают герметичность конструкции. На токарном станке изготавливают заглушку, которую затем уплотняют резиновым кольцом. В огнетушителе делают два отверстия — одно снизу, другое в верхней боковой части емкости. В них вваривают резьбовые соединения, а дальнейшие операции делают аналогично.

Портативный пескоструй

Это устройство не может похвастаться большими габаритами, но ему по силам та же работа, которую выполняет более крупный коллега. Правда, масштабы ее немного меньше. Для изготовления легкой модели нужно найти:

  • армированный шланг;
  • керамическое сопло (модифицированная свеча зажигания);
  • компрессор;
  • пластиковую бутылку (1,5 либо 2 л);
  • клапан краскопульта;
  • сантехнический тройник;
  • шаровой кран.

Помимо набора гаечных ключей в этом случае потребуется сверлильный и токарный станок — для вытачивания смесителя. Ориентируясь на схему, из смесителя, тройника, шарового крана, бутылки и сопла собирают насадку.

  1. На токарном станке под размер сопла вытачивают корпус пистолета.
  2. Его соединяют со смесителем-тройником, один штуцер присоединяют к компрессору, на втором монтируют сопло. Третий соединяют с емкостью, содержащий абразив.
  3. Делают канал между пистолетом и компрессором. Кран монтируют между бутылкой и тройником. Последний соединяют в рукояткой от краскопульта.
  4. В бутылке обрезают верх.

Это портативное устройство не отличается долговечностью, однако оно способно эффективно очищать поверхности около получаса.

Пескоструйное сопло

Его можно изготовить на токарном станке, но самый практичный способ — превращение в сопло использованных автомобильных свечей, запас которых всегда есть у каждого хозяина, имеющего машину. Технология изготовления проста, но требует от мастера аккуратности.

  1. Из свечи вынимают наконечник. Сердечник фиксируют в тисках, осторожно откручивают керамическую часть, снимают ее с металла. Сам наконечник выбрасывают.
  2. Вооружаются болгаркой. Деталь обрезают за первой гайкой. Делают операцию очень аккуратно, так как керамику расколоть легко.
  3. Удаляют все металлические элементы.

Пескоструйное сопло готово, однако одного изделия хватает лишь на два часа непрерывной работы. Если запланирована большая площадь обработки, то лучше изготовить сразу несколько наконечников.

Как правильно работать с аппаратом?

Такое оборудование относится к потенциально опасным, а пескоструй своими руками требует еще больших мер безопасности, так как надежность всех узлов агрегата все-таки остается под вопросом. Чтобы минимизировать риск получения опасной травмы, необходимо:

  • перед очищением поверхности проверить герметичность и прочность всех соединений, такой тест обязателен каждый раз;
  • надевать защитные очки, перчатки, респиратор, это минимальный набор из разряда «must have» для любого мастера, занимающегося подобной работой;
  • прогнать с места проведения операции по очистке всю «живность» — как домочадцев (соседей), так и их любопытных четвероногих питомцев;
  • открывать клапан, который подает песок, перед запуском оборудования;
  • обязательно заземлить устройство до его включения в сеть;
  • тщательно следить за качеством, сухостью абразива;
  • не давать натягиваться шлангам.

Чтобы работа была эффективной, рекомендуется соблюдение прямого угла при очистке любых поверхностей.

Пескоструй своими руками даст возможность в несколько раз сократить расходы, требующиеся на приобретение заводской модели. Этим идея и привлекает. Большей экономии можно достичь, если сделать самостоятельно компрессор, однако достаточной мощности такого агрегата добиться не получится. Лучший вариант — комбинация заводского компрессора и самодельной сборки. Как происходит этот процесс, покажет следующее интересное и подробное видео:

4 способа сборки самодельного пескоструя своими руками

Основные компоненты пескоструйных аппаратов. Варианты сборки пескоструя своими руками из газового баллона, огнетушителя, простой бутылки. Способ изготовления сопла и пистолета. Подробные видео.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

С целью увеличения продолжительности непрерывной работы и поддержания давления подачи пескоструй рекомендуется оснастить влагоотделителем. При использовании плунжерного компрессора на впускном воздушном канале следует установить систему фильтрования масла.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Сборка пескоструя из газового баллона

  • краны шаровые – 2 шт.;
  • газовый баллон;
  • кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
  • тройники – 2 шт.;
  • рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
  • хомутики для прикрепления рукавов;
  • фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

  1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
  2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
  3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
  4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
  5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

  • на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
  • рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
  • к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
  • к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Вариант пескоструйного аппарата из огнетушителя

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Как сделать аппарат из мойки высокого давления

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Модернизация продувочного пистолета в пескоструйку

Для создания мини-пескоструйного аппарата потребуются такие материалы:

  • продувной пистолет;
  • тройник;
  • шаровой кран, предназначенный для регулирования подачи абразива;
  • выпускная насадка с зажимной гайкой.

В качестве бака для абразива можно взять небольшой огнетушитель либо обычную ПЭТ-бутылку.

Способ изготовления из краскопульта

  • пистолет, выполняющий функцию смесительного клапана;
  • рукоятку с устройством подачи воздуха;
  • пластиковую бутылку, играющую роль бачка для абразива;
  • тройник;
  • шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

  1. Пистолет растачивается для увеличения диаметра выходной дюзы.
  2. Смесительный тройник присоединяется к пистолету.
  3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.

Из чего еще сделать сопло и пистолет

Сопло в свою очередь можно изготовить на токарном станке. Но рациональнее использовать свечу зажигания. Отслужившая свой срок деталь разрезается болгаркой, при этом прочный стержень из керамики отделяется от металлических частей конструкции, корректируется его длина.

Процесс разделки свечи требует соответствующих навыков. Кроме того, при резке образуется большое количество пыли, появляется не самый приятный запах. Если отдельного помещения и навыков работы с болгаркой нет, проще приобрести подходящее сопло в магазине.

Конструкции, изготовленные своими руками, нередко более эффективны, чем пистолеты, широкий ассортимент которых имеется в продаже. Потому при наличии свободного времени разумно потратить его на реализацию своего технического решения, а сэкономленные деньги потратить на другие, не менее важные цели.

Читать еще:  Daewoo Matiz; Зеленый Фонарь; › Бортжурнал › ПОДРОБНОЕ подключение противотуманных фар! (по просьбе Драйвчан)

Изготовление пескоструйки своими руками позволяет в 3–5 раз сократить расходы на приобретение аппарата серийной сборки. Максимальной экономии можно достичь применением самодельного компрессора, но при этом добиться достаточной мощности очень сложно. Оптимальный вариант – сделанный своими руками пескоструй в сочетании с мощным заводским компрессором.

А что получилось у вас? Из чего вы собрали собственный пескоструйный аппарат? Все ли прошло гладко или в процессе изготовления вы столкнулись с какими-либо трудностями? Поделитесь, пожалуйста, своим опытом в комментариях.

Полезные рекомендации в схемах и видео: как сделать пескоструй своими руками

На чтение: 8 минут Нет времени?

Пескоструйная машина пригодится практически каждому. Это устройство поможет быстро и качественно очистить поверхности от следов старой краски, ржавчины и окалины. В продаже несложно найти приборы для очистки песком, но стоят они недёшево. Самый «бюджетный» из них обойдётся минимум в 9 000 рублей. Сегодня редакция HouseChief предлагает вам подробные инструкции о том, как сделать пескоструй своими руками. Видео, советы от мастеров и важные рекомендации по эксплуатации прибора − в этой статье.

Читайте в статье

Как устроен пескоструйный аппарат и его схема

Изготовить пескоструйную машину полностью из самодельных деталей не получится, вам придётся приобрести некоторые части устройства перед началом работы.В принципе, пескоструйка похожа на краскопульт. Она состоит из компрессора, который обеспечивает нагнетание воздушного потока, магистрали, в которую поступает песок и сопла, выбрасывающего наполнитель в сторону обрабатываемых поверхностей. Сам аппарат может иметь внушительные габариты, если вам, к примеру, необходимо почистить кирпичную стену от следов краски, или компактным, если речь идёт о тонкой работе по гравировке на стекле.

Кроме трёх основных элементов, о которых уже было сказано, в схему аппарата входят ресивер, система кранов, электрические реле и шланги. Для засыпки песка потребуется основной резервуар.

Общая схема пескоструйного аппарата

Вот так выглядит схема устройства.

Как видите, все комплектующие прибора можно купить или изготовить по отдельности, а значит, поставленная задача – изготовить пескоструйную установку своими руками − выполнима.

Принципы действия пескоструйного аппарата и область его применения

Простой принцип действия песка как мощного абразива известен всем. Мельчайшие частицы, попадающие на рабочую поверхность под давлением, срывают все слои краски, налёта, ржавчины. Задача пескоструйки состоит как раз в том, чтобы направить абразив в нужном направлении и обеспечить необходимое давление для выполнения работы. Давление обеспечивается воздушным компрессором.

Изготовить компрессор самостоятельно слишком сложно, поэтому его придётся приобрести

К сведению! Для пескоструйной машины потребуется компрессор мощностью не менее 3 кВт и производительностью 500 л/м.

Можно использовать пескоструйный аппарат с водой – она заменит воздух, а вместо компрессора можно использовать мойку высокого давления. Для того чтобы песок поступал в магистраль, ёмкость аппарата должна иметь правильный угол наклона стенок, как в песочных часах.

Принцип работы пескоструйного аппарата в обучающем видео

Как на практике происходит очистка поверхностей пескоструйным аппаратом напорного типа, демонстрируется в следующем видеоматериале:

С помощью такого устройства можно чистить не только металл от следов коррозии. Регулируя напор поступающего абразива, вы легко снимете со стен и пола старую краску или побелку, приведёте в порядок деревянный забор, матируете поверхность.

Виды пескоструйных аппаратов по сфере применения и принципу действия

Пескоструйки можно условно разделить на виды по нескольким принципам.

По сфере применения:

  1. Вакуумные. В процессе работы выброшенный через сопла песок возвращается в ёмкость с помощью вакуума и используется повторно. Применяется для аккуратной и тонкой работы.
  2. Пневматические. Мощные устройства, выбрасывающие песок под сильным напором, используются для обработки больших площадей.
  3. Всасывающие. Воздух в таком аппарате подаёт песок к соплу и собирает его обратно после использования. Подобные приборы предназначены для удаления лакокрасочного покрытия и матирования стеклянных поверхностей.

По принципу подачи песка:

  1. Напорный. Компрессор нагнетает воздух в узел дозировки и на саму установку. Таким образом, достигается максимальная скорость абразивных частиц.
  2. Инжекторный. Абразив и воздушный поток двигаются по разным рукавам. Скорость частиц песка в этом случае невысокая, и сам аппарат менее мощный.

Как правильно подобрать песок для пескоструя

Изначально пескоструйки работали на кварцевом песке. Это самый дешёвый расходный материал для таких установок. Современные производители предлагают загружать в аппарат другие сыпучие абразивы, действие которых значительно отличается от обычного песка. Дело дошло до того, что в некоторых европейских странах запретили использовать простой песок в работе, мотивируя это тем, что он вызывает серьёзные проблемы со здоровьем у людей, которые находятся в радиусе действия работ.

Сам рабочий обязательно должен пользоваться защитной одеждой, респиратором и очками

Сторонники использования песка, кроме его основного преимущества − цены, называют и возможность повторного использования абразива, в том числе и для строительных целей. Средняя твёрдость частиц позволяет пользоваться аппаратом человеку с недостаточным опытом без риска повредить обрабатываемую поверхность. Кроме того, песок имеет фракции разного размера, что позволяет подбирать оптимальный режим для очистки разных видов покрытий.

Какие ещё виды абразивных материалов можно использовать в пескоструйке:

  • купершлак или никель – отходы никелевого и медного производства, отличаются высокой прочностью и твёрдостью;
  • гранатовый песок – используется для резки металла в мощных пескоструйных машинах;
  • оксид алюминия – электрокорунд − является самым твёрдым абразивом, способен справиться с любой задачей и при этом сохраняет свою форму частиц;
  • чугунная и стальная дробь – стоит недёшево, но обладает свойством закаливать поверхность, как ковка.

Абразивы для пескоструйного аппарата продаются в упаковках от 20 кг

По какому принципу подбирается тот или иной расходный материал? Прежде всего, следует определиться с целью работ: если вам нужно почистить стену дома от фасадной краски, не стоит покупать дорогой абразив. Если ваш аппарат неспособен собирать и использовать материал повторно, то отдайте предпочтение кварцевому песку. Его хотя бы оптом можно использовать в песочнице.

Для очистки прочного твёрдого покрытия потребуются твёрдые фракции, для быстрой грубой обработки – крупные частицы

Как выбрать пескоструйный аппарат из представленных в магазинах

Если вы выбираете прибор в магазине, возникает резонный вопрос: какой пескоструйный аппарат лучше выбрать?

Чтобы правильно подобрать прибор, нужно рассмотреть его с точки зрения удобства и практичности применения. Вот несколько основных критериев для подбора:

  • критерий №1: размер ёмкости для абразива. Чем больше резервуар, тем реже вам придётся производить засыпку материала, но в то же время тем тяжелее будет вся конструкция. Для ручной работы достаточно столитровой бочки;

С помощью пескоструя можно избавиться от граффити

Какие инструменты и материалы потребуются для изготовления пескоструйного аппарата своими руками

Возвращаясь к вопросу изготовления пескоструйки своими руками, рассмотрим, что потребуется для работы:

  • Компрессор, обеспечивающий давление для пескоструйного аппарата. Как мы уже говорили, изготовить компрессор для пескоструя своими руками очень сложно, да и полученный результат вряд ли порадует вас мощностью. Так что эту часть нужно просто купить. Потребуется прибор мощностью не менее 3 Квт с системой принудительного охлаждения и парой поршневых групп.
  • Ёмкость для абразива. Главное требование к баку – правильный наклон стенок, обеспечивающий естественное ссыпание песка. Стенки должны быть под углом от 30 до 60°. Ёмкость должна быть изготовлена из толстостенного металла. Для этой цели отлично подходит газовый баллон или огнетушитель.

Чертёж пескоструйной камеры для изготовления своими руками:

  • Рукав подобрать несложно. Для этого достаточно резинового шланга нужного диаметра. Крепление шланга обеспечивается металлическими хомутами или стяжками.
  • Сопло – можно купить готовое сопло или изготовить его самостоятельно из подручного материала. Чтобы устройство прослужило дольше, его оснащают заменяемыми керамическими колпачками с отверстиями в 5−6 мм для аккуратной работы.

Для изготовления самодельного пескоструя потребуются форсунки, краны и тройники

Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить крыльцо дома, может, проще взять такой прибор в аренду в одном из пунктов проката?

Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

Как сделать своими руками пескоструй из газового баллона

Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Пескоструйный аппарат своими руками (28 фото + описание изготовления)

Простой самодельный пескоструйный аппарат для очистки металлических поверхностей от ржавчины и старой краски, можно сделать из пустого фреонового баллона и свечи накаливания.

Для очистки металлических поверхностей от старой краски и ржавчины самым оптимальным вариантом будет пескоструйная установка. При наличии воздушного компрессора, пескоструйную установку можно сделать своими руками, вложив сущие копейки в сравнении со стоимостью покупного варианта.

Материалы для изготовления:

  • газовый баллон из под фреона;
  • приварная внутренняя резьба 1/2 дюйма с заглушкой;
  • приварная наружная резьба 1/2 дюйма;
  • профильная труба;
  • свеча накаливания;
  • разборный резьбовой штуцер 1/2 дюйма;
  • переходники 3/8 дюйма на 1/2 дюйма с наружной и внутренней резьбой;
  • бочонок 1/2 дюйма;
  • шаровые краны 1/2 дюйма – 2 шт.;
  • наружные штуцеры 1/2 дюйма под шланг – 4 шт.;
  • штуцер под быстросъемное соединение;
  • крестовина 1/2 дюйма;
  • тройник 1/2 дюйма;
  • манометр;
  • шланг;
  • воздушный фильтр.

Процесс изготовления пескоструйного аппарата:

Берём пустой баллон, открываем вентиль и выпускаем остатки газа. Затем, часть вентиля спиливаем.

Затем нужно, просверлить отверстие возле вентиля и ещё одно в нижней части баллона.

Затем, в боковое отверстие ввариваем внутреннюю резьбу, а в дно наружную. К баллону привариваются ножки из профильной трубы.

Сопло для пескоструя, можно сделать из свечи накаливания, нужно снять керамическую трубку из свечи. Она вставляется в гайку разборного штуцера вместо него, затем с уплотнительным кольцом наворачивается на переходник 1/2 дюймах 3/8 дюйма с наружной резьбой.

Дальше накручивается аналогичный переходник, но уже с внутренней резьбой, бочонок 1/2 дюйма, шаровой кран и наружный штуцер 1/2 дюйма. В результате получаем надежное долговечнее сопло для распыления песка.

На штатный выход баллона через переходник наворачивается крестовина. По бокам устанавливаются штуцера под шланг, один из них быстросъемный. Сверху вкручивается манометр.

На нижнюю резьбу накручивается шаровой кран с тройником. По бокам тройника устанавливаются штуцеры. В верхнее боковое отверстие вворачивается заглушка.

Обычный штуцер верхней крестовины соединяется шлангом с нижним выходом тройника через фильтр. На оставшийся штуцер тройника присоединяется длинный шланг с соплом из свечи накаливания. На быстросъем крестовины подводится компрессор.

Заглушка используется для засыпки просеянного сухого песка.

Важно! Песок обязательно должен быть сухим и просеянным через сито!

Заправленный песком баллон подсоединяется к компрессору, и в нем нагнетается давление 6 атм. Все краны при этом должны быть закрытыми. Первым открывается кран на баллоне, затем перед соплом.

Направляем сопло на деталь, поток песка, очищает деталь до металла, удаляя ржавчину.

Таким образом можно очистить металлические детали и от старой краски.

Соблюдайте меры безопасности! Работайте в защитных очках и перчатках!


Видео: как сделать пескоструйный аппарат.

Как сделать пескоструйный аппарат своими руками

Пескоструйный аппарат является прибором, благодаря которому можно очищать и обезжиривать готовые детали, а также матировать и гравировать стекло. Полностью собранный прибор довольно дорог, а потому есть хорошая альтернатива: можно изготовить такой аппарат своими руками. Приспособление будет очень качественным и совсем не уступит дорогостоящему оборудованию, к тому же его достаточно легко собрать из подручных материалов.

  • Основные части аппарата
  • Виды конструкций
  • Использование газового баллона
    • Последовательность сборки оборудования
    • Упрощённая конструкция
  • Пескоструйная камера

Принцип работы заключается в выталкивании абразивного материала из пистолета под существенным давлением. Готовая пескоструйка, сделанная своими руками, будет обрабатывать любые поверхности, а также она способна матировать стекло или снять ржавчину с металла.

Основные части аппарата

Стандартный пескоструйный агрегат состоит из следующих компонентов.

  1. Компрессор, подающий воздух под большим давлением.
  2. Герметичная ёмкость для песка. Можно использовать газовый баллон или пластиковую бутылку. Бутылка прослужит очень мало, а потому использовать её надо только в том случае, если есть необходимость одноразовой обработки. Если же нужен аппарат на постоянной основе, то потребуется газовый баллон.
  3. Воздуховод.
  4. Шланг армированный.
  5. Абразивная фракция.
  6. Редуктор.
  7. Пистолет, который будет распылять абразив.

Конструкция пистолета состоит из ещё нескольких деталей:

  • сопло;
  • смеситель;
  • рычаги подачи воздуха и абразива.

Лучше всего будет приобрести компрессор уже готовым, поскольку своими руками такой прибор сделать очень затруднительно, ведь он должен обеспечивать подачу частиц со скоростью 500 литров в минуту. А ещё стоит отметить то, что двигатель подачи воздуха должен обладать автоматизированным режимом переохлаждения.

Сопло является очень важной частью приспособления. Изготавливать нужно его из очень прочного материала. Подойдёт карбид вольфрама или бора. Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику.

В качестве абразивного материала можно использовать обычный песок, который предварительно хорошо просеивается через сито. Песок выбирается в зависимости от результата, который должен быть достигнут. Фракция может быть от 0,5 до 3 мм. Лучше не использовать речной песок. Желательно выбирать породу, которая находится в карьерах.

А также очень часто используют в домашних условиях обычную пищевую соду. Она сможет отлично отшлифовать и очистить поверхность. Но если есть необходимость обработки больших поверхностей, то использовать соду весьма затратно в финансовом плане, поскольку понадобится очень большое её количество.

Стоит отметить, что, если необходимо обработать деликатную и тонкую поверхность, то тогда лучше всего использовать готовую смесь.

Виды конструкций

Виды пескоструйных агрегатов различаются в зависимости от поставленной задачи. Если надо декоративно обработать стекло, то желательно использовать пескоструйную камеру. Чтобы очистить детали, используется прибор открытого типа. Пескоструйный аппарат открытого типа (в зависимости от того, как подаётся абразив) разделяется на несколько разновидностей:

  • напорный;
  • инжекторный.

Напорный аппарат подаёт воздух внутрь установки, а также в дозатор ёмкости с песком. Поток воздуха будет перемещаться, а после сжатый газ поступит в шланг с соплом. Сопло будет задавать форму, а также напор струи. Такой аппарат обычно используется для того, чтобы обработать большие поверхности, а также им можно работать много часов.

Инжекторный аппарат отличается тем, что песок и воздух будут двигаться по разным рукавам. В результате создастся маленькое давление, которое подойдет для выполнения кратковременных работ.

Использование газового баллона

Очень часто умельцы изготавливают самодельный пескоструй из газового баллона для очистки обширных поверхностей. Устройство является очень надёжным и долговечным. Но потребуется тщательно придерживаться инструкции, чтобы избежать неприятностей.

Чтобы сделать такую конструкцию, необходимо использовать следующие детали.

  1. Баллон газовый от фреона или пропана.
  2. Компрессор, имеющий мощность до 3 кВт, а также производительность до 500 литров в минуту.
  3. Краны шаровые, которые могут регулировать пропуск воздуха, а также абразивного материала.
  4. Кусок водопроводной стальной трубы на 2 дюйма с резьбой и заглушкой. Эта труба станет служить своеобразной воронкой, через которую будет поступать песок.
  5. Один тройник, который имеет резьбу ДУ15.
  6. Шланг резиновый длиной до 2 метров с диаметром в 14 мм.
  7. Шланг длиной в 5 метров, который имеет диаметр 10 мм.
  8. Рукав газовый пятиметровый с внутренним проходом в 10 мм.
  9. Зажимы и фитинги для шлангов.
  10. Качественное сопло.
  11. Фум, который будет использоваться в качестве уплотнения и ликвидации коррозии на материале.

Сопло, которое также называют инжектором, можно изготовить самостоятельно, но, как уже было сказано выше, желательно купить готовое из хорошего материала. Это очень ответственная деталь, которая будет обеспечивать необходимое давление в устройстве.

Форсунку можно купить готовую или сделать собственными руками. Чтобы самостоятельно изготовить сопло, необходимо взять металлический пруток, который имеет длину 30 мм и диаметр 10 мм. После растачиваем внутреннее отверстие до 2,5 мм на длину 20 мм. Оставшаяся часть будет растачиваться на больший диаметр — 6,5 мм.

Когда детали все подобраны, то можно переходить к непосредственной сборке аппарата.

Последовательность сборки оборудования

  1. Из баллонов спускаем газ и выкручиваем вентиль. В ёмкости не должно оставаться газа, поскольку, если это условие проигнорировать, то последствия могут быть очень печальными (отравление, взрыв). Чтобы тщательно очистить ёмкость от газа, необходимо вставить шланг, который подключается к компрессору, а после произвести выкачивание.
  2. Когда резервуар будет полностью опустошён, проделываем два отверстия. Первое надо сделать на самом дне баллона. Диаметр — 12 мм. Второе отверстие проделываем напротив, в том месте, где устанавливается кран диаметром в 2 дюйма. Такого же диаметра необходима труба на входе.
  3. Снизу баллона будет сток песка, именно в этом месте нужно приварить стальной тройник ДУ 15. Сварка должна быть очень качественной, чтобы обеспечить герметичное соединение.
  4. Чтобы конструкция была устойчивой, необходимо приварить треногу или небольшие колёсики. Если установить колёсную базу, то это значительно облегчит перемещение аппарата с места на место.
  5. Когда каркас будет готов, можно производить монтаж маленьких деталей. На все резьбы прикручиваются фитинги. Места соединения уплотняются при помощи фума. В таком случае конструкция будет полностью герметична.
  6. На открытые концы тройника устанавливаем втулки с резьбой. На один из выходов патрубка вкручиваем шланг, который имеет диаметр 14 мм, а на другой — медную трубку с диаметром в 10 мм. На патрубок медный устанавливаем армированный шланг.
  7. Штуцер на 14 мм присоединяем к вентилю баллона. Берём шланг диаметром в 14 мм и фиксируем его цанговым зажимом у баллона, а другой его конец крепим на хомут у тройника.
  8. Ищем свободный конец тройника и крепим туда рукав, который свяжет тройниковый смеситель и сопло.
  9. Соединяем компрессор со смесителем при помощи шланга диаметром в 10 мм.
  10. Когда конструкция будет полностью готова, можно подключать прибор и смело пользоваться им. Если есть необходимость усилить работу приспособления, тогда присоединяем к резервуару с песком дополнительный штуцер, а другой его конец соединяем с компрессором.

Упрощённая конструкция

Необязательно искать большой баллон, чтобы изготовить пескоструй. В домашних условиях можно соорудить мини-устройство из полиэтиленовой бутылки, которая имеет объем полтора литра.

Чтобы изготовить такой аппарат понадобятся следующие детали:

  • полиэтиленовая бутылка;
  • кран шаровый;
  • разъем тройниковый;
  • клапан от краскопульта;
  • компрессор;
  • сопло.

Компрессор должен подавать воздух. Этот прибор приобретается в готовом виде.

Сборка аппарата производится следующим образом.

  1. Вытачиваем корпус пистолета под размер сопла. Для этого нужно использовать токарный станок.
  2. Соединяем тройник-смеситель и корпус. Один штуцер подсоединяется к компрессору. Он будет служить для того, чтобы перемещать воздух. Другой конец тройника монтируется с соплом, чтобы всасывать воздух. К третьему отводу монтируем бутылку с абразивом.
  3. От пистолета к компрессору необходимо подвести сжатый воздух.
  4. Кран располагаем между тройником и бутылкой.
  5. Движение воздуха будет осуществляться благодаря рукояти от краскопульта, которая соединяется с тройником.
  6. Чтобы засыпать абразив, необходимо обрезать верх резервуара.
  7. Теперь нажимаем на курок, в результате чего происходит выброс струи песка на необходимую поверхность.

Этот прибор не такой долговечный, как предыдущая модель, а потому использовать его можно кратковременно и для маленьких деталей. Он способен продержаться примерно 20 или 30 минут. В этом варианте можно использовать керамическое сопло.

Пескоструйная камера

Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
