Переборка суппорта: описание, особенности и устройство

Ремонтируем тормозной суппорт, без проблем, своими руками

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

  1. Корпус, в котором крепится поршень (цилиндр).
  2. Перепускной клапан.
  3. Уплотнительное кольцо.
  4. Поршень (цилиндр).
  5. Пыльник цилиндра.
  6. Стопорное кольцо.
  7. Корпус.
  8. Прижимная планка.
  9. Колодки.
  10. Пыльник направляющей.
  11. Направляющие.
  12. 14. Болт крепления.
  13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Ремкомплект

Замена суппорта это кардинальная мера, часто можно ограничиться ремонтом и заменой его составляющих. В основном в стандартный ремкомплект входят резиновые элементы:

  • манжеты,
  • пыльники,
  • защитные резинки штуцера,
  • уплотнительные кольца поршня.

Но в зависимости от необходимого ремонта в них могут быть включены:

  • стопорные кольца,
  • прижимные скобы,
  • направляющие,
  • непосредственно сами поршни.

Благодаря ремкомплекту можно существенно сэкономить и улучшить работу данного узла системы тормозов.

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

  • Машину тянет и уводит в сторону от прямого движения при торможении.
  • Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
  • Тормоза гремят или стучат при езде по неровностям или при остановке.
  • Подклинивают тормоза о чем расскажут возможные заносы.
  • Появление подтеков тормозной жидкости на колесе.
  • Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Подтекает тормозная жидкость

При износе уплотнительного кольца поршня, при торможении возникает течь жидкости используемой в тормозах.

Для устранения этой поломки придется снять суппорт полностью, демонтировать из его корпуса поршень и заменить изношенное уплотнительное кольцо.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

ГАЗ 31 105 design VVM › Бортжурнал › Переборка тормозных суппортов.

Перед майскими праздниками занимался реанимированием передних суппортов от «А» до «Я».
Очень много инфы было собрано на многих ресурсах, в том числе и на драйве у товарищей — SeregaJ7 и его записи Смазки для тормозных механизмов, у Docent86 ( у него вообще можно многое подчерпнуть, если читать вдумчиво!) и у Igor-hp в его БЖ- Переборка передних суппортов. Это мизерная часть того материала, что мне довелось прочитать, но всего знать не возможно в принципе.
Дело началось с затаривания комплектующих и материалов для переборки суппорта:

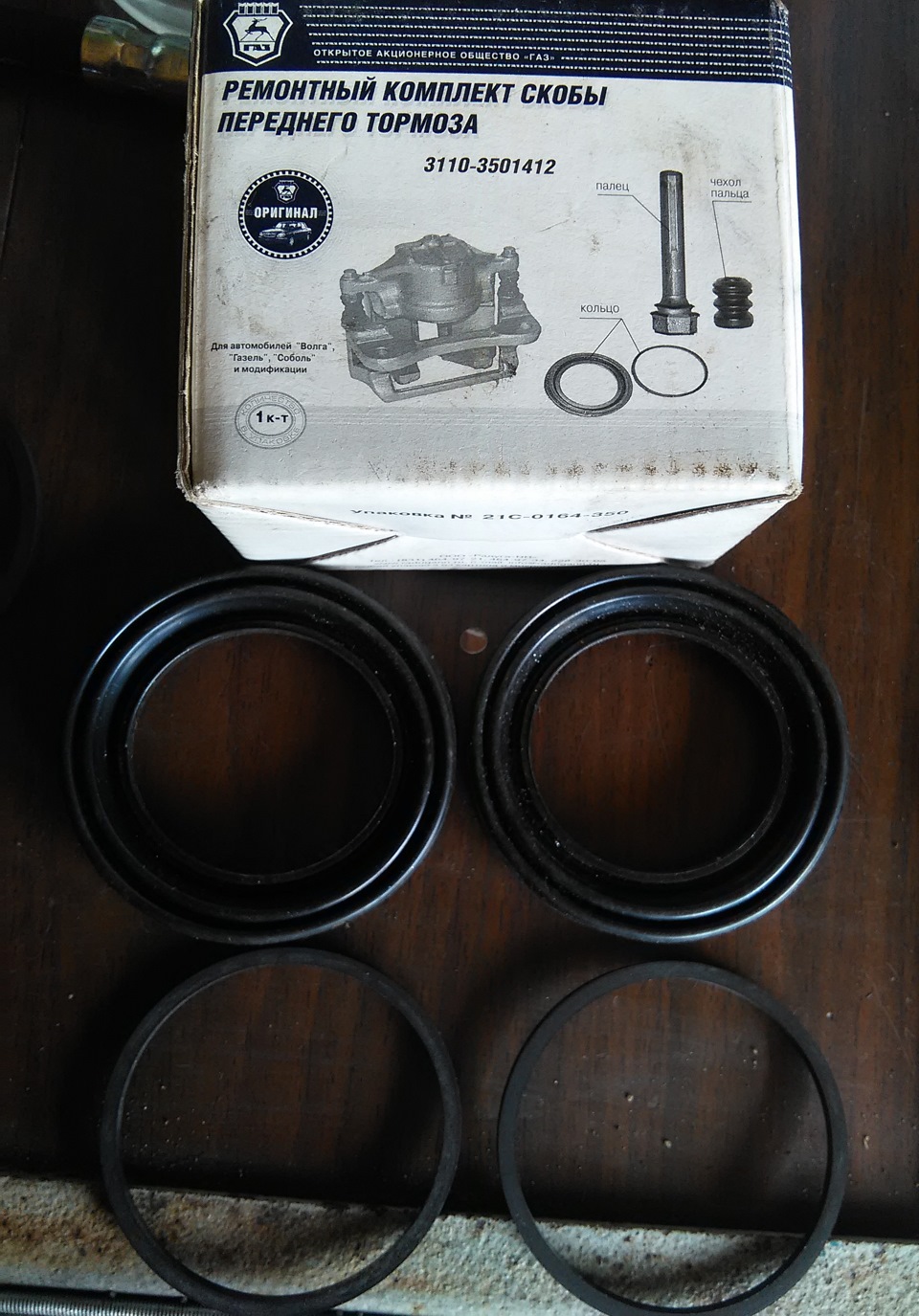

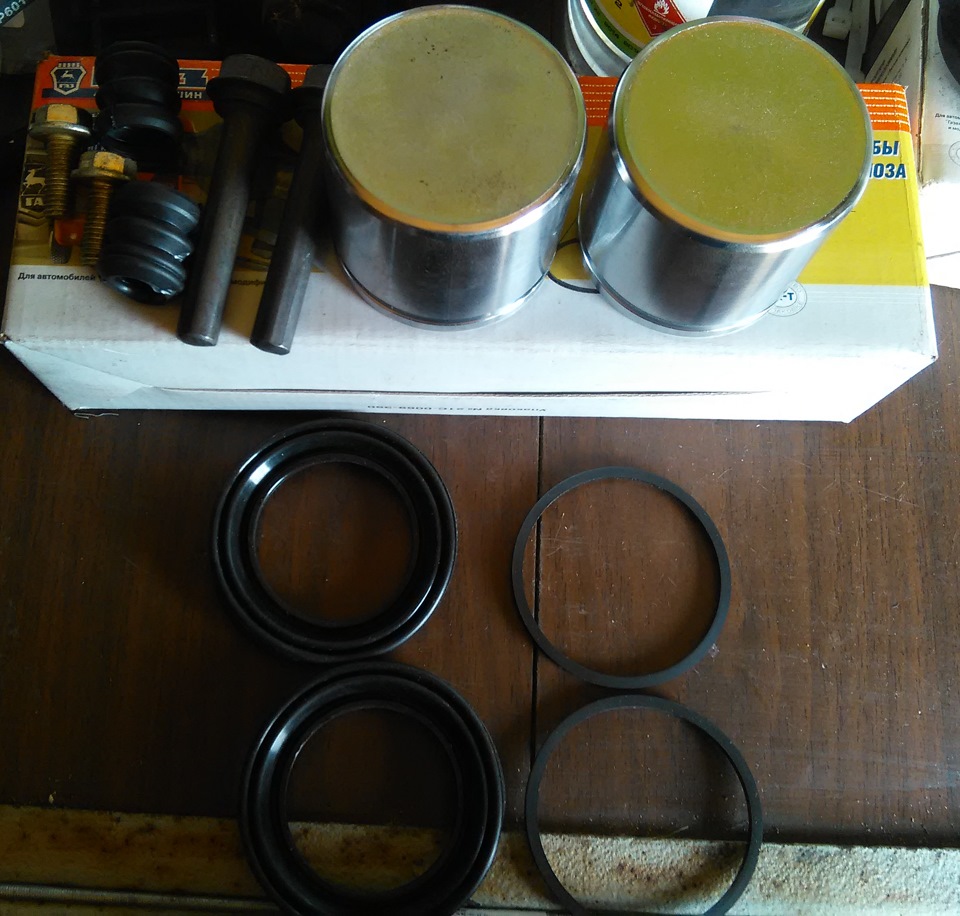

1. Рем. комплект суппорта ГАЗ с тормозными поршнями (лежал около года);
2. Рем. комплект суппорта ГАЗ (манжеты и пыльники — тоже долго лежали);
3. Рем. комплект суппорта силиконовый (взял где то по случаю только из-за интереса);
4. Рем. Комплект суппорта Frenkit 257056 (комплект на 1 сторону — манжета, пыльник, колпачок штуцера);

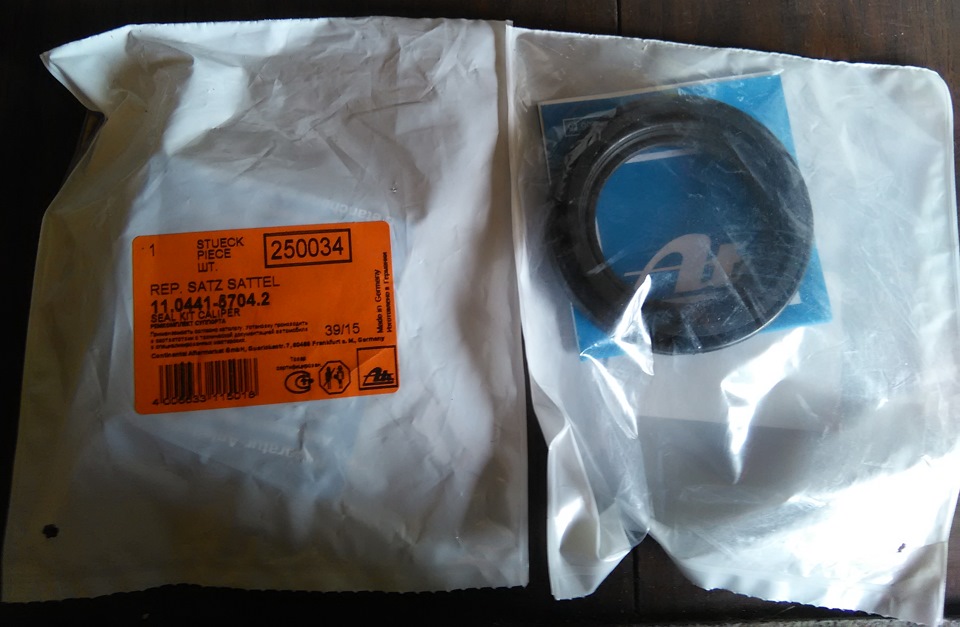

5. Рем. комплект суппорта ATE 11044157042 (комплект на 1 сторону — манжета, пыльник);

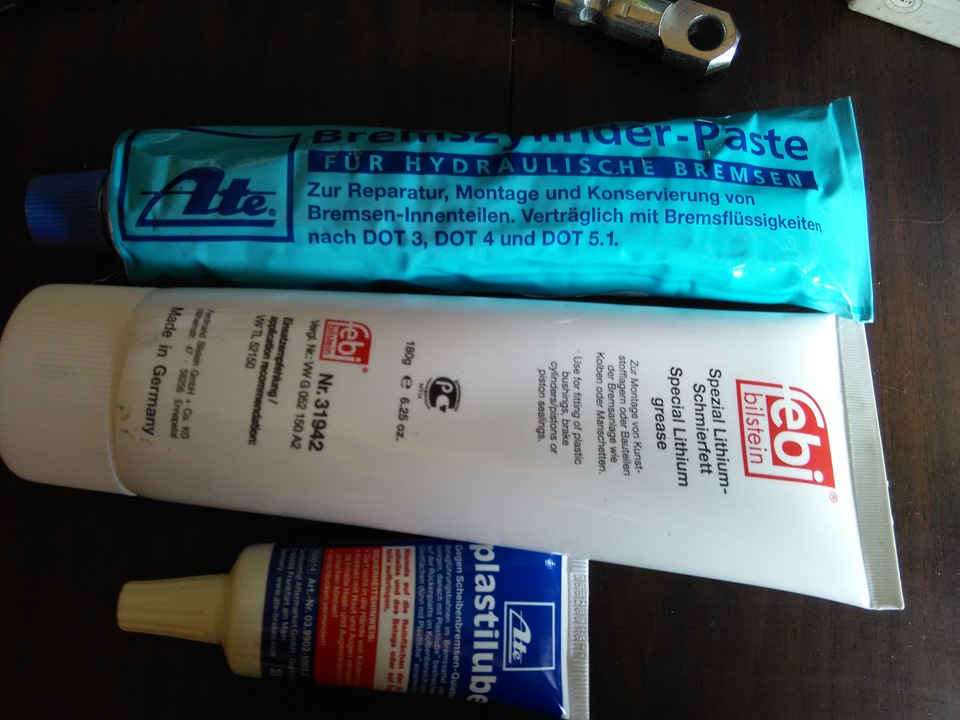

6. Смазка монтажная ATE 03990205012 (использовать можно в многих узлах).
7. Краска для суппортов термостойкая.

Для приведения в должное состояние скобы нам придется докупить следующее:

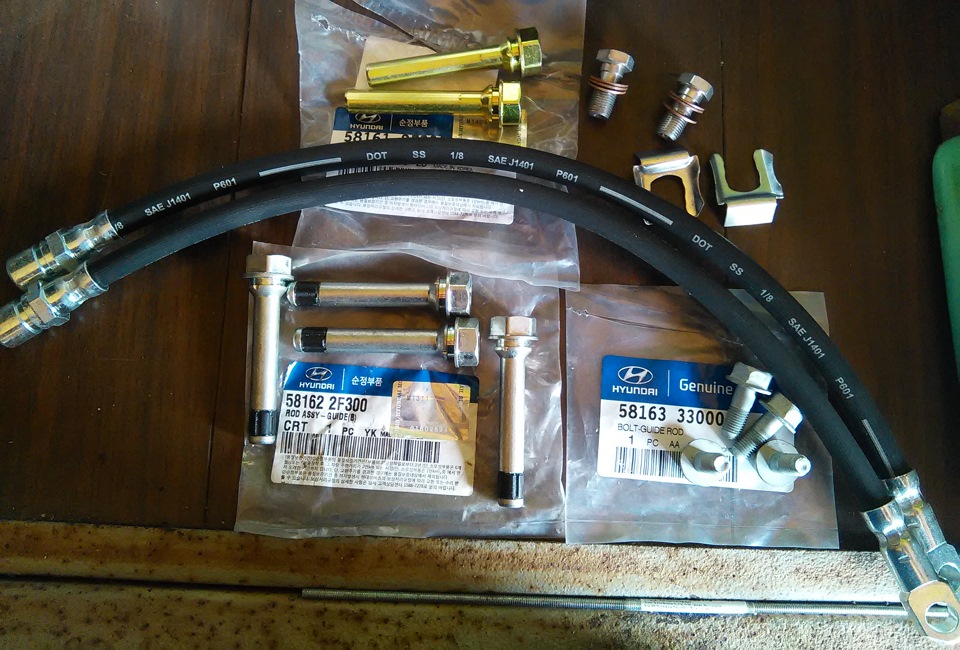

1. Направляющие тормозных колодок TRW PFK 397 (комплект на 2 скобы);
2. Подвижные направляющие HYUNDAI/KIA 58162-2F300 (необходимо 4 шт.);
3. Болт крепления суппорта HYUNDAI/KIA 5816333000 (необходимо 4 шт.);
4. Пыльник направляющей суппорта из комплекта ГАЗ, но производства БРТ (необходимо 4 шт.);

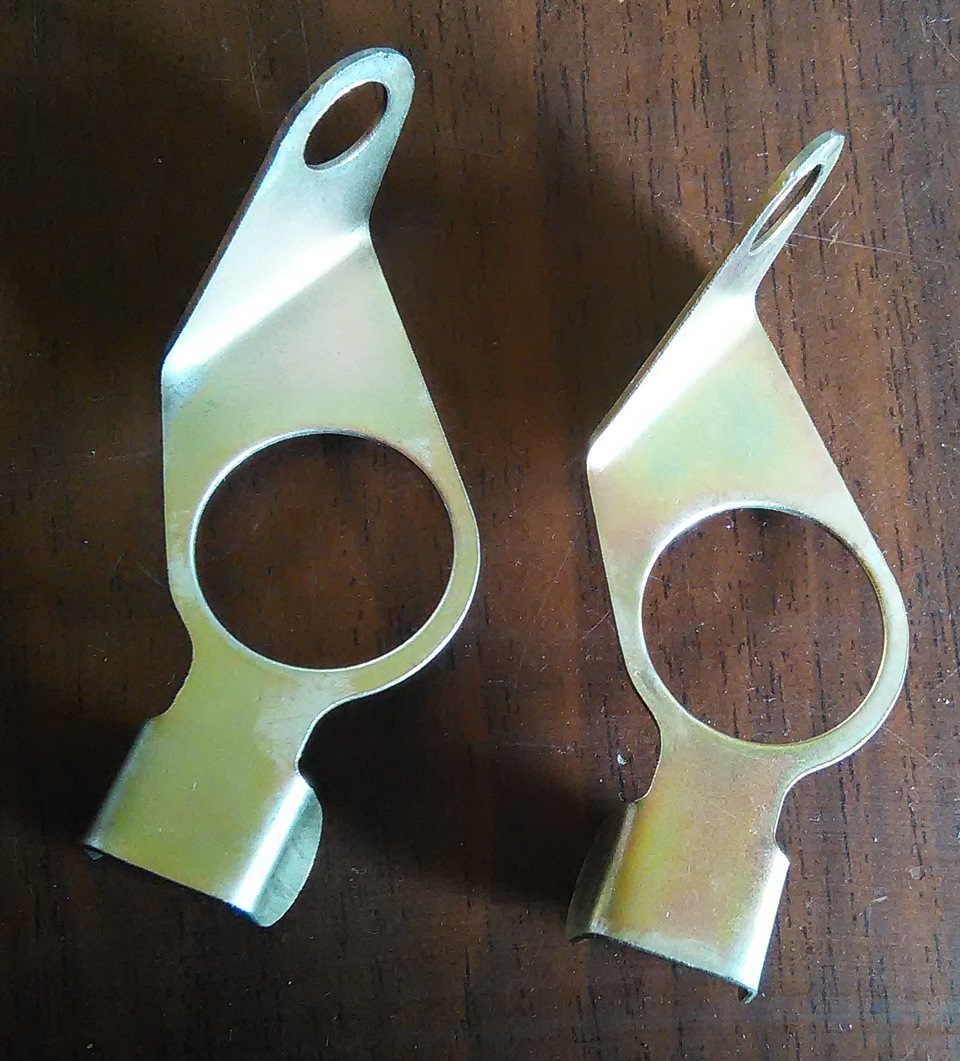

5. Противоскрипные пластины колодок ГАЗ 3105-3501144 (за это чудо спасибо KillFlash );

6. Смазка подвижных направляющих FEBI 31942;
7. Смазка противоскрипная ATE 03990210012.

Из материалов и инструмента щетка по металлу, преобразователь ржавчины и обезжирка. Тут уже как будете чистить скобу и суппорт зависит от Вас, но я пошел по пути дрель + щетка + преобразователь. Времени на зачистку одного комплекта ушло часа 4 до состояния блястит)

По зачистке цилиндра поршня и его полировке хочу немного рассказать подробней.

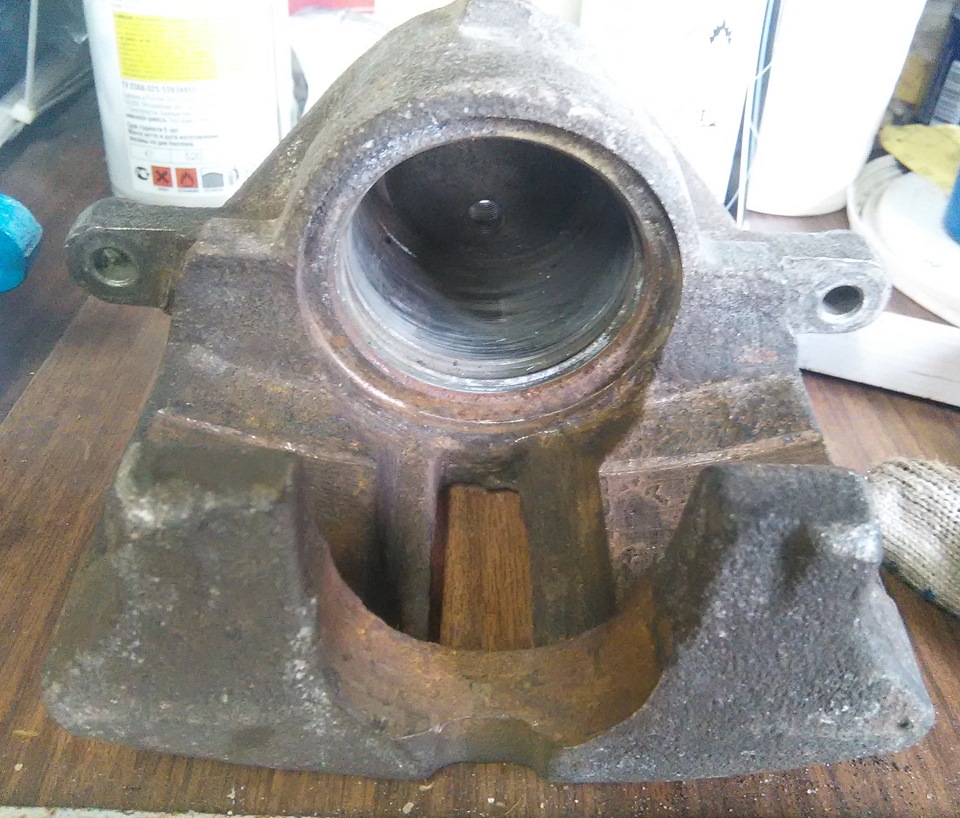

При снятии пыльника с поршня, под пыльником обнаруживаем ржу, которая плавно перебирается за бортик ближе к манжете.

Это место обязательно чистить до блеска, так же как и пазы под манжету и пыльник. Ржавчины там быть не должно абсолютно! Что касается внутренней поверхности цилиндра, то советую ее отполировать войлоком с пастой гои. После того, как все вычистили, преступаем к подготовке к покраске. Необходимо закрыть резьбу прокачного штуцера, резьбу болта подачи торм. жидкости. Греем суппорт, обезжириваем и красим в несколько слоев. Обязательно стоит прокрасить место прилегания пыльника к суппорту, чтобы в дальнейшем там не было ржавчины. Если даже и попала краска внутрь цилиндра, то вычищаем все тампонами + 646 растворитель.

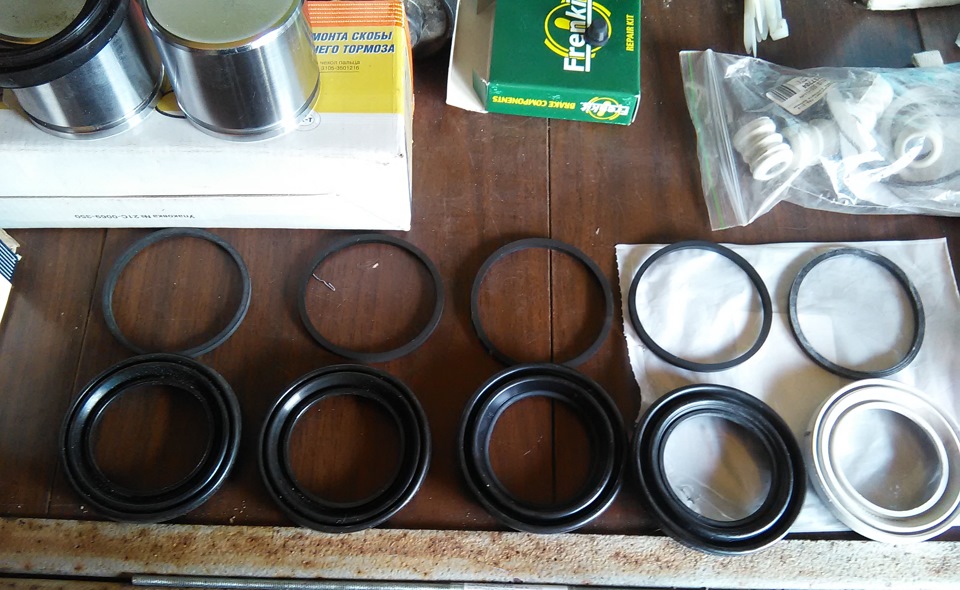

Отдельно хочу уделить внимание рем. комплектам, в особенности РТИ.
Так как у меня было из чего выбирать и сравнивать, то опишу тут по подробней.

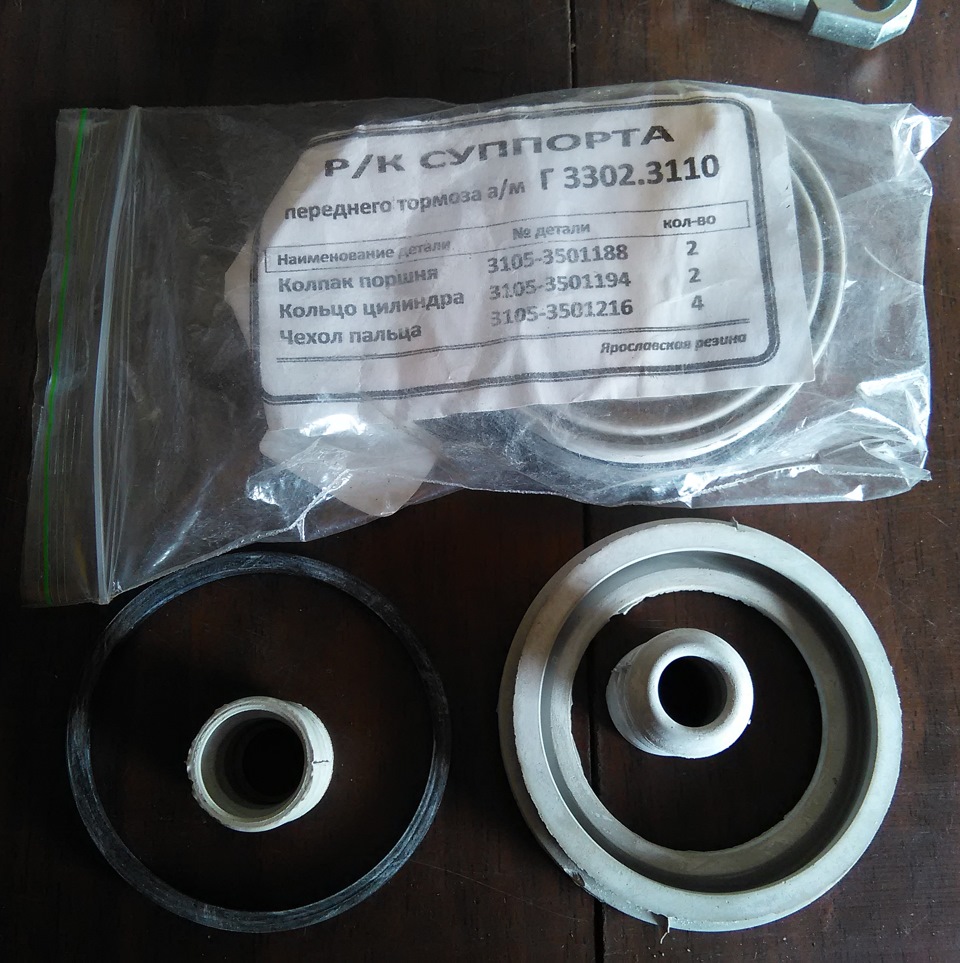

1. РТИ ГАЗ из желтой окробочки (полный рем. комплект суппорта) вроде не плох. Резинки мягкие эластичные и можно смело ставить. Что мне не понравилось в этом комплекте, так это направляйки.

2. РТИ ГАЗ старых запасов в синей коробке. Если манжета еще более менее мягкая и эластичная, но она меньше по толщине и эта толщина плавает по всему диаметру. Пыльник суппорта вообще больше пластиковый, нежели резиновый. Я бы его не стал использовать однозначно.

3. Комплект РТИ силиконовый. Тут все как всегда… куча облоя при формовке и это касается только силикона. В принципе качество силикона устраивает, но вот мне показалось, что он тонковат. Про манжету скажу только то, что она дубовая относительно всех РТИ, что я сравивал (касательно только манжет). Тоже не зачет.

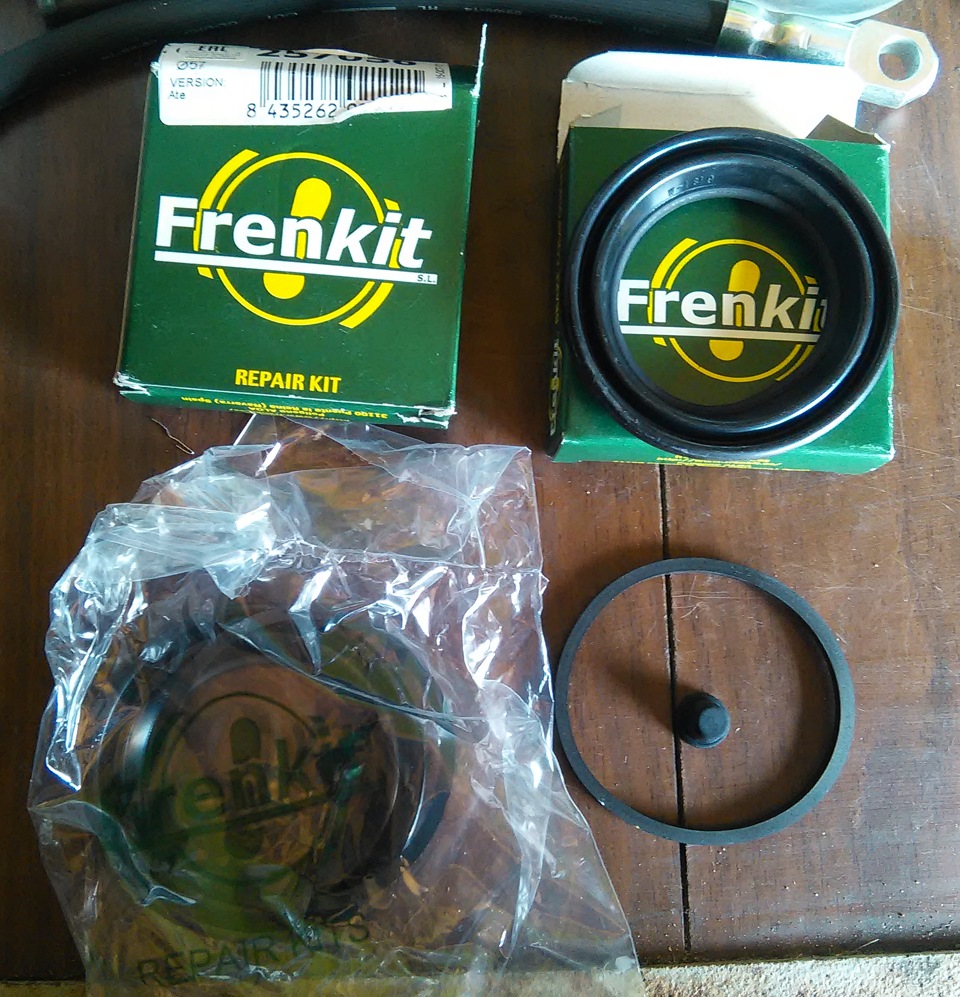

4. РТИ Frenkit в принципе не плох. Качество литья и самой резины достойное. Манжета более толстая по ширине, чем все сравниваемые комплекты. К пыльнику вопросов нет. Комплект достойный установки.

5. РТИ ATE в этом комплекте мне понравилась резина, ее мягкость, эластичность. Блин, она даже другая на ощупь. Манжета по толщине уступает комплекту №4, но по размеру такая же как из комплекта №1. В общем отличный комплект, только дороговато выходит.

Что ставить выбирать только Вам. Я пока остановился на Frankite, вторая переборка суппортов будет уже на РТИ ATE и поршнях Frenkit.

Сборка суппорта элементарная и много времени не занимает, если все под рукой.
Обезжириваем внутренности. Мажем тонким слоем поверхность цилиндра монтажной пастой ATE и ставим манжету, которую так же мажем пастой. Край пыльника, который садится в паз поршня мажем пастой и одеваем снизу вверх на поршень. Далее мажем поршень монтажной пастой и выворачивам пыльник, стягивая его вниз поршня. Поршень можно намазать немного жирнее, так как под пыльник тоже немного надо набить смазки, но все в разумных пределах! Таким образом убиваем сразу несколько зайцев — набиваем смазку под пыльник + поршень равномерно смазан и не выскальзывает из рук. Под небольшим углом заводим поршенек и сажаем в паз пыльник. Прокручиваем осторожно поршенек и немного его вдавливаем. Берем приспособу для утапливания поршней, центируем и утапливаем поршень. На этом суппорт готов.

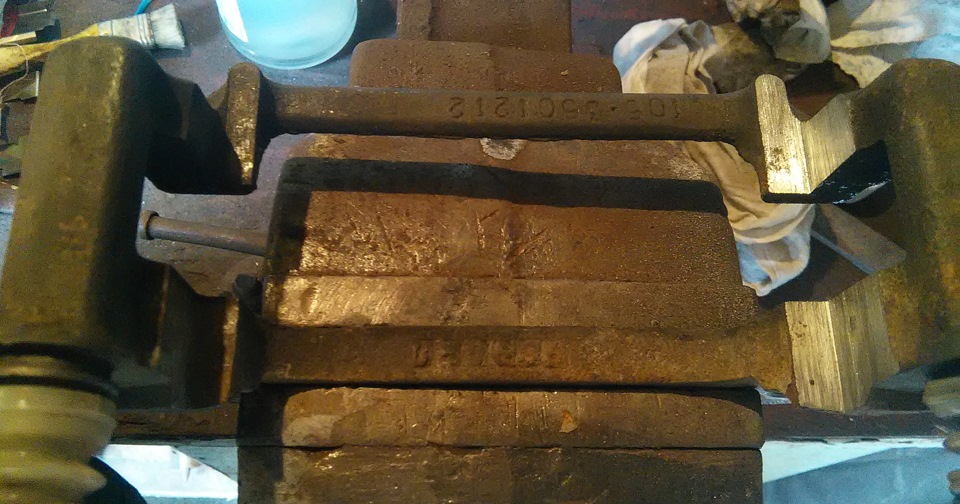

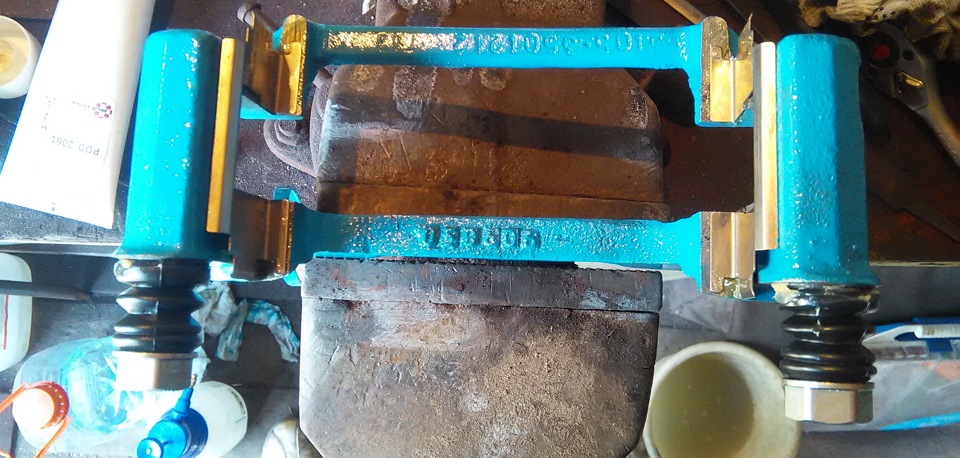

От суппорта переходим к скобе суппорта. Тут проблем больше чем хотелось бы.
В процессе эксплуатации возникают проблемы с направляющими пальцами и перекосом колодок. Данные проблемы ведут к неравномерному износу колодок, в следствии их перекоса, а так же к уменьшению силы торможения.
Начну с перекоса колодок. Во время работы суппорта колодка движется по направляющей плоскости скобы, тем самым происходит износ направляющей и образуются краторы.

Краторы так же возникают из-за отсутствия прижима суппортом пружинок колодки, ввиду их прослабления. Из-за этого и возникают проблемы с перекосом тормозной колодки в скобе суппорта, следственно износ идет не по плоскости, а с отклонением этой плоскости в + и — на противоположных сторонах тормозной колодки.
Перейдем к проблеме закисания и износа направляющих пальцев и износу цилиндров скобы суппорта. Без смазки направляющие пальцы использовать нельзя (в данном случае идет речь именно о данных направляйках, так как есть направляйки, которые категорически запрещено чем либо смазывать), так как есть возможность их закисания и коррозии, но в тот же момент абы чем мазать тоже нельзя. Дедовские методы вроде и рабочие (имеется в виду отработка), но РТИ разбухают и начинают слоиться из-за масла и содержания примесей в нем. Сам когда то направляйки смазывал кастроловским LMX, вроде живет, но менять лучше чаше. Многие скажут, что это не правильно и я с ними соглашусь отчасти!

Решение этих проблем очень простое, а именно нужно установить противоскрипные пластины, чтобы направляйку скобы не убивала колодка, прочистить цилиндры скобы под направляющие пальцы + заменить сами направляющие пальцы.

Для того, чтобы нам собрать скобу с пластинами и колодкой придется доработать немного скобу, а именно сточить напильником лишний метал, который препятствует установки сего бутерброда. Видел, что многие точат колодки, чтобы поставить эти противоскрипные (прижимные) пластины, но не понимал хода мыслей народа, так как проще один раз доработать скобу и спокойно все последующие разы ставить новые противоскрыпные пластины вместе с новыми тормозными колодками. Работа не займет много времени, а результат будет постоянным и в дальнейшем не геморройный.

Направляющие пальцы закупил от HYUNDAI, именно те, что с резинками, но были и просто аналогичные родным. В размерах они все одинаковые и решил все же поставить первый вариант. Болты под них нужны свои, так как резьба другая.

Теперь перейду к смазке направляющих колодок и направляющих пальцев. Для пластинок использовал ATE plastilube, так как именно его рекомендуется использовать для нанеения на данные пластины и край тормозного цилиндра в месте контакта с колодкой. В цилиндры скобы закладываем горошину смазки, а сами направляющие смазываем тонким слоем смазки + немного закладываем под пыльник. Смазку для направляек использовал FEBI, но есть множество других вариантов.

Есть еще маленькие нюансы при сборке суппорта, а именно на резьбу прокачного штуцера и подающего болта заложить немного монтажной пасты ATE, так как она является еще и консервационной смазкой. В дальнейшем это позволит без проблем открутить резьбовое соединение и препятствует появлению окисления.

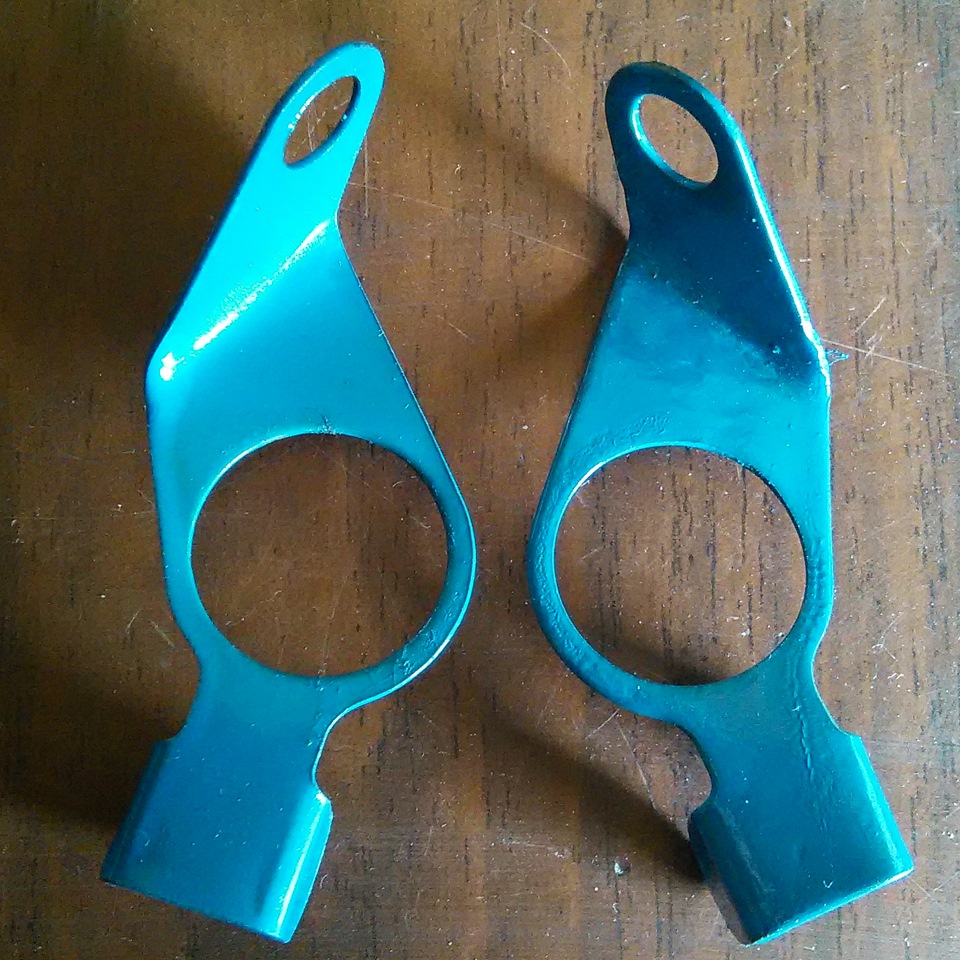

Скобу-держатель тормозного шланга заказал по каталожнику ГАЗа в автодоке, правда обе правые, но буквально пять минут работы молоточком и тисками исправляют ситуацию, и у нас на раках уже правая и левая скоба.

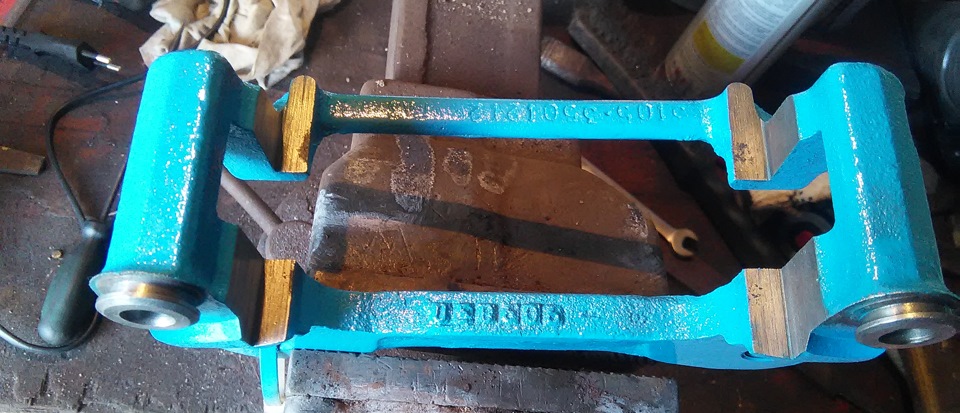

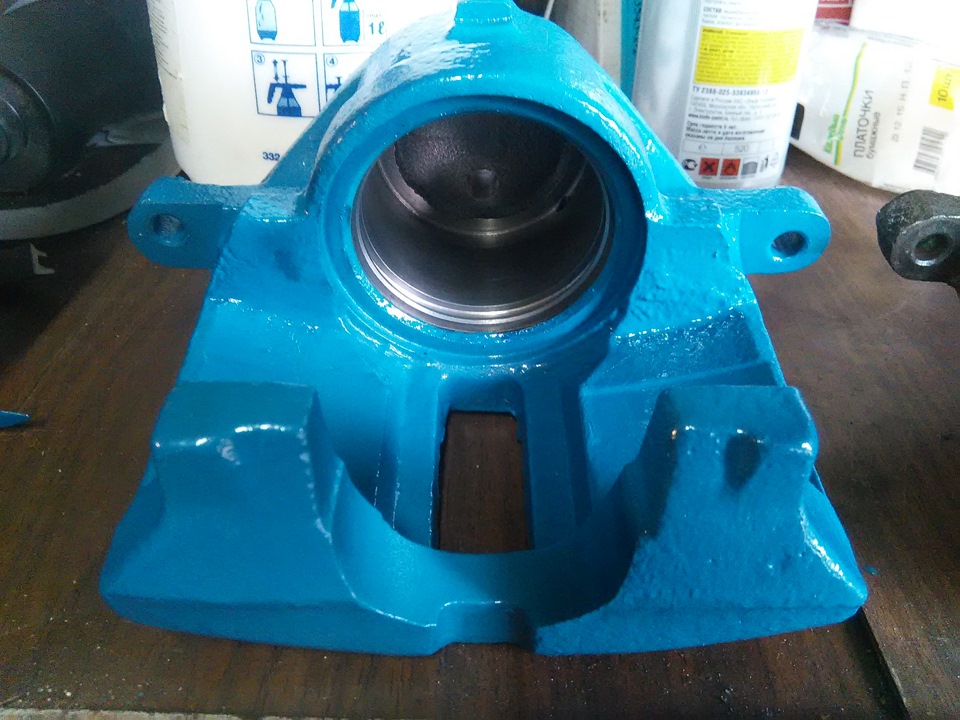

После покраски суппорта прочистил резьбу метчиком и проблем с резьбовыми соединениями не возникло при сборке. Все крутится от руки.

Сборка всего воедино проблем не доставляет. Перед монтажом тормозного шланга не забываем прокалить медные шайбы. Протираем обезжиркой поверхности, продуваем шланг и собираем.

К сожалению все фото не влезают из-за ограничения, но вроде все необходимое постарался выложить!
Результаты не заставят себя ждать!

Тормозной суппорт: все, что нужно знать

Тормозной суппорт – это одно из самых основных устройств в тормозной системе автомобиля. Суппорт преобразует энергию нажатия педали тормоза в тормозное усилие вашего автомобиля. От правильной и безотказной работы суппортов зависит ваша безопасность на дороге. Поэтому, нельзя недооценивать важность четкой и правильной работы тормозных суппортов. В этой статье мы поговорим с вами о принципе устройства суппортов, об их типичных неисправностях и способах их устранения, а также о ремонте суппорта при помощи ремкомлекта.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Признаки неисправности тормозных суппортов

Неисправность тормозных суппортов определить очень легко, для этого не нужно никаких специальных инструментов, достаточно беглого взгляда на узел в сборе.

Львиная доля неисправностей тормозных суппортов связана с потерей подвижности сопрягающихся узлов, что в свою очередь может служить причиной следующих неисправностей:

  • Неравномерный износ тормозных дисков;
  • Неравномерный износ тормозных колодок;
  • Неравномерное прилегание тормозной колодки к тормозному диску;
  • Подклинивание тормозного диска между тормозными колодками.

Для устранения вышеперечисленных неисправностей необходимо разборка, смазка и разработка подвижных частей суппорта. После этого рекомендуется заменить тормозные колодки и диски.

Второй по распространенности неисправностью тормозного суппорта является его не герметичность. При отсутствии герметичности суппорта вы можете обнаружить потеки тормозной жидкости на внешней поверхности суппорта. Не герметичность проявляется в следующих местах:

  • Потеки жидкости из-под пыльника тормозного цилиндра;
  • Потеки жидкости из штуцера прокачки.

Для устранения не герметичности тормозного суппорта необходима полная разборка суппорта и замена всех резиновых уплотнений. После этого, необходимо произвести очистку тормозного диска и колодок от попавшей на них тормозной жидкости. Для этого необходимо использовать специальное обезжиривающее средство, которое продается в автомагазинах под названием «очиститель тормозов».

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена тормозных суппортов

Операция по замене тормозных суппортов является достаточно простой. Для этого необходимо демонтировать суппорт с автомобиля и после этого установить новый суппорт на прежнее место. Для этого вам будет необходимо открутить пару тройку болтов.

Самая сложная часть операции – это прокачка нового тормозного суппорта. В ходе этой операции необходимо заполнить новый суппорт тормозной жидкостью и выпустить из него весь воздух. Для проведения этой процедуры вам потребуется помощник или специальное устройство для прокачки суппортов. Более подробно операция по прокачке суппортов написана в соответствующей литературе.

Если вы не уверены в собственных силах, то лучше доверить операцию по прокачке суппортов специалистам СТО.

Важное замечание – категорически запрещено передвигаться на автомобиле с не прокаченным тормозным суппортом.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Заключение

Как видите, для ремонта и обслуживания суппортов не нужно каких-либо специальных знаний. В первую очередь здесь важна аккуратность и внимательность.

Клин, перегрев, коррозия: всё, что нужно знать об обслуживании тормозного суппорта

Наверное, о суппортах уже рассказано всё. Но с тормозами — как с зарплатой: слишком много не бывает. Поэтому постараемся максимально подробно рассказать о том, как работает тормозной суппорт, как его правильно обслуживать и даже ремонтировать. И, само собой, покажем, что бывает, если суппорт не работает.

Что такое тормозной суппорт?

Суппорт — это та самая штука, в которой стоят тормозные колодки и которая прижимает их к тормозному диску при нажатии на педаль. С виду — суровая железяка, но в глубине души — довольно нежный механизм, требующий заботы и ласки. Точнее, смазки.

Работает он достаточно просто: когда мы давим на педаль тормоза, по магистралям (трубкам и шлангам) к суппорту подаётся тормозная жидкость. Она давит на поршень, который выходит из корпуса суппорта и давит на колодки.

В зависимости от конструкции суппорта поршень может быть один, а может — два или больше. Если поршень стоит только с внутренней стороны диска, то говорят о суппорте с плавающей скобой. В этом случае поршень давит только на внутреннюю колодку. Под его воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую колодку (внешнюю). Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей. И особенности этой конструкции объясняют тот факт, что внутренняя колодка обычно изнашивается быстрее внешней: она быстрее прижимается к диску и проводит с ним в контакте больше времени, чем внешняя.

Если поршни стоят с обеих сторон диска, то конструкция называется фиксированной. Принцип работы точно такой же, как и у суппорта с плавающей скобой, но колодки прижимаются к диску одинаково с обеих сторон. Тормоза в этом случае более эффективные, но большинству автолюбителей разница заметна не будет. Впрочем, на тяжёлых машинах фиксированный суппорт встречается очень часто.

Читать еще:  Можно ли смешивать тосол с водой

Ну, а каким же образом колодки отходят от диска после того, как водитель отпускает педаль тормоза? Обычно под действием резинового уплотнителя (манжеты) поршень просто немного отодвигается от диска. Это движение очень небольшое — десятые доли миллиметра. С одной стороны, это хорошо: чем ближе остаются колодки к диску, тем быстрее они смогут начать торможение при нажатии на педаль. Но с другой стороны, если суппорт не совсем исправен, колодки остаются в контакте с диском. Об этой ситуации мы поговорим чуть ниже.

В некоторых суппортах для разведения колодок используются специальные пружины. Но опять же: с ними повезло только не самым дешёвым автомобилям. У бюджетных машин с плавающей скобой в суппорте механизм проще — такой, какой описан чуть выше.

Итак, что в суппорте может пойти не так? Разбираться поедем в известную компанию Volk Brake Performance, специалисты которой не просто ремонтируют и обслуживают тормоза, но и строят настоящие тюнинговые тормозные системы. Там нам расскажут о суппортах всё.

Коррозия металла

Наш главный вопрос: какие неисправности могут быть у суппорта? В принципе, основная неисправность тут одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться.

Само собой, железки перестают двигаться исключительно из-за ржавчины. Почему же она появляется?

Первая причина — это естественное в ходе эксплуатации попадание грязи, воды и пыли под пыльники поршня и направляющей скобы. Теоретически там должна быть смазка, а на практике там со временем получается абразив. В мегаполисах, где зимой дороги щедро обрабатывают реагентами, абразив получается особенно агрессивным. В результате подвижность деталей теряется, и суппорт закисает.

Специалисты сервиса как-то ради интереса решили проверить, под каким давлением можно сдвинуть с места поршень, который не удалось выдвинуть сжатым воздухом. Положили суппорт под гидравлический пресс и хорошенько на него надавили. Сложно поверить, но усилие в 150 кг сдвинуть поршень не смогло. Ну а тормозная жидкость такой поршень не сдвинет и подавно.

Теперь перейдём ко второму вопросу: чем опасны заржавевшие поршень и направляющие?

В самой лёгкой ситуации — перекосом тормозной колодки. Задача скобы суппорта — не только подводить колодку к диску, но и выравнивать положение колодки относительно диска. Колодка должна прижиматься равномерно всей поверхностью. Если подвижность направляющих скобы нарушена, колодка встаёт наискосок. В этом случае будет очень хорошо заметен неравномерный износ колодки. И, само собой, износится она быстрее, чем положено. Кроме того, эффективность торможения на колесе с закисшими направляющими будет ниже. Водитель это, может быть, не всегда заметит, но на скользкой дороге эффект будет неожиданно неприятным.

Неравномерный износ колодки

Последствия закисания поршня суппорта намного серьёзнее. Сила, которая прижимает колодку к диску под давлением тормозной жидкости, намного больше той, которая прикладывается к колодке со стороны резинового уплотнителя или пружинки. Поэтому ржавый поршень ещё, может быть, способен прижать колодку к диску, а вот отойти от диска колодка уже не сможет. И водителю не остаётся ничего другого, как ехать на приторможенном колесе. Чем это чревато? Ничем хорошим.

Во-первых, это можно заметить по внезапно выросшему расходу топлива. Тут всё просто: свободный выбег становится меньше, накатом машина едет плохо, да и на газ реагирует уже не так охотно. Педаль надо давить больше, расход растёт. Но это не самое страшное.

Хуже, что от постоянного трения выходят из строя и колодки, и диск. Колодки, вроде бы, расходник, и чёрт бы с ними, но и их жалко. Хорошие колодки стоят денег, а их замена в сервисе тоже не бесплатная. В ходе постоянного трения о диск колодки в буквальном смысле жарятся. Затем они начинают выкрашиваться: сгорает связующий пластичный материал, колодки начинают “пылить” твёрдыми фракциями. Частицы попадают на диск и царапают его. Иногда — до такого состояния, что диск приходится менять, в лучшем случае — протачивать.

Последствия перегрева колодки

Диск тоже перегревается. Иногда на диске даже заметны следы локального перегрева. И этот перегрев намного опаснее, чем кажется. Мы привыкли думать, что самое страшное — это возможность превратить перегретый диск в “восьмёрку”. Да, ездить с поведённым диском — удовольствие ниже среднего. На высокой скорости педаль тормоза бьёт в ногу, появляется неприятное волнообразное торможение на низкой скорости.На самом деле последствия ещё более серьёзные: у хронически перегревающегося диска меняется состав, что негативно влияет на его сцепление с колодкой. Колодка по нему начинает просто скользить, практически не замедляя машину.

Локальный перегрев диска

Если хронически пренебрегать обслуживанием суппорта, со временем придётся не просто менять смазку и резинки, но и весь корпус и поршень: на них появляется коррозия, которая не даёт обеспечить плотное прилегание уплотнительных колец и самого поршня. И в этом случае тормозную систему спасёт только замена суппорта. Обойдётся это заметно дороже обслуживания.

Специалисты сервиса вспомнили и самые опасные последствия, с которыми им приходилось сталкиваться. Три раза встречались развалившиеся диски (это самое тяжёлое последствие), а в некоторых ситуациях закипала тормозная жидкость. Новая “тормозуха”, конечно, не закипит. Но если её не менять много лет, со временем содержание воды в ней растёт (тормозная жидкость очень гигроскопична), и при приближении количества воды приблизительно к 4% жидкость может закипеть. Ну а паровая пробка в тормозной магистрали — это уже почти криминал: можно и убиться. А ещё одно интересное последствие сильного перегрева — это утечка смазки из ступичного подшипника. Случай редкий, но вполне вероятный: смазка становится слишком жидкой и просто вытекает из ступицы. Тут есть вероятность заняться не только ремонтом суппорта, но и заменой подшипника. А тем, на чьих машинах подшипник меняется в сборе со ступицей — ещё и заменой ступицы.

На этом чисто теоретическую часть можно закончить. Не уверен, что сказал что-то новое, но сказать должен был. Теперь перейдём к более практической части: что и как делать, чтобы тормозить правильно.

Главное — смазка!

Минутка рубрики “Очевидное — Невероятное”: самая полезная штука для здоровья суппорта — это смазка. Она выполняет несколько функций. Первая — очевидная: обеспечивает подвижность элементов конструкции суппортов. Вторая не такая очевидная, но и не сильно невероятная: смазка не даёт пыли, грязи и воде попасть внутрь корпуса суппорта. Поэтому при переборке суппорта стараются использовать лучшую смазку, которая хорошо себя зарекомендовала. Слава богу, прошли те времена, когда не было ничего лучше солидола или литола. Сейчас на рынке выбор смазок большой, так что есть, с чем поэкспериментировать. В Volk Brake Performance эксперименты со смазкой закончились лет восемь назад, когда мастера перешли на продукцию отечественной компании ВМПАВТО.

Для монтажа манжеты и установки поршня обычно используют смазку МС 1600.

По словам специалистов сервиса, она не только хорошо работает, но и удобна в использовании: её белый цвет позволяет контролировать равномерное нанесение смазки без пропусков. Такая же смазка используется и для резьбы штуцера.

Если коррозия ещё не сожрала корпус суппорта, то его можно очистить, смазать и поставить на машину. Для очистки используется пескоструйка, другим способом убрать с него всю грязь и ржавчину очень проблематично.

А вот уплотнительные кольца и пыльники повторно ставить нельзя в любом случае. Хорошо, что в продаже есть ремкомплекты практически для любых суппортов. В Volk Brake Performance пробовали разные комплекты, но в итоге остановились на продукции Frenkit. Звучит, как реклама, но если отзывы хорошие, то почему бы и нет.

При сборке суппорта и установке колодок просто необходимо использовать соответствующие смазки. Очень желательно, чтобы они были хорошими. Как я уже говорил, в этом сервисе любят продукцию ВМПАВТО, и претензий к качеству не возникает. Только нужно понять, что и чем смазывать. Можно, конечно, обойтись одной универсальной смазкой МС 1600, ее в сервисе применяют годами, и она подойдёт и для направляющих суппорта, и для поршня, и даже для обратной стороны колодок.

Но есть те, кто предпочитает брать специализированные смазки. Например, смазка PAG на полиалкиленгликолевой основе предназначена специально для направляющих суппорта и тормозного поршня. Ее главная особенность — износоустойчивость при мелких движениях, поэтому она так подходит для направляющих суппорта. Эта смазка не коксуется и не вызывает деформации и разрушения резиновых пыльников.

В сборке самое главное — делать всё аккуратно. Перекошенные при установке манжеты, надорванные пыльники — всё это сведёт результаты работы к нулю. Да и просто плохо очищенный суппорт невозможно собрать настолько тщательно, чтобы он дожил до следующего ТО.

Кстати, а как часто нужно обслуживать суппорты?

Беречь и защищать

Периодичность ТО суппортов — вопрос сложный. Лучше всего проводить их профилактику каждый раз при замене колодок. А вот по пробегу ориентироваться трудно. Кто-то умудряется прикончить колодки за 15-20 тысяч километров, кто-то ездит на комплекте по 50 тысяч. Как-то рассчитать нормальный интервал с таким разбросом сложно. Но есть ориентир по времени — это один год. Раз в год чистка и смазка суппорту необходима. Конечно, он будет ездить и без этой операции, но срок его службы будет заметно меньше.

Кроме того, периодичность обслуживания зависит от многих других факторов. Как я уже говорил, если в вашем городе зимой злоупотребляют реагентами, интервал лучше сократить. И было бы неплохо при мойке машины отмывать по возможности тормозные механизмы хотя бы снаружи. Реагенты сокращают жизнь не только суппортам, но и, например, тормозным трубкам, которые быстрее корродируют. Лишняя мойка им не помешает.

Разумеется, повышенное внимание потребуется суппортам автомобилей, которые часто ездят по грязи. Любите рыбалку, охоту или грибы? Не забывайте о чистоте тормозных механизмов.

Специалисты заметили ещё один интересный фактор, влияющий на ресурс суппортов — тип колёсных дисков. На одних и тех же автомобилях суппорты живут намного дольше, если машина ездит на легкосплавных или кованых дисках. Получается, штампованные диски ресурс сокращают. Объяснить этот факт однозначно они не могут. Есть предположение, что со штампами сложнее добраться до суппортов при мойке. Либо с ними хуже охлаждение. Однозначного ответа нет, но факт доказанный. Так что если вы ездите на штамповке, проверяйте суппорты почаще.

Ну, и последнее: для обслуживания суппортов не стоит использовать ремкомплекты и смазку неустановленного происхождения. Продукцию Frenkit и ВМПАВТО нам порекомендовали в профильной мастерской, которой мы доверяем, и названия этих производителей прозвучали у нас исключительно из большой любви к автомобилям. И к тормозам, без которых нам не выжить.

Тормозной суппорт: типы,принцип работы,неисправности,ремонт.

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

ТОРМОЗНЫЕ КОЛОДКИ ПОДКЛИНИВАЮТ В СУППОРТЕ

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

  1. Демонтируется защита элемента.
  2. Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
  3. Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
    1. Извлекаются стопоры.
    2. Вытаскивается фюзеляж.

    Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

    Смазка направляющих тормозного суппорта

    При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

    Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

    Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

    Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

    Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

    Замена ремкомплекта суппорта

    Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

    Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

    Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

    При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

    В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

    • Уплотнение тормозного цилиндра;
    • Пыльник тормозного поршня;
    • Пыльники направляющих;
    • Уплотнения направляющих;
    • Уплотнительное кольцо штуцера прокачки.

    Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

    Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

    Ремонт суппортов: нюансы конструкции и особенности обслуживания

    Рано или поздно любой механизм изнашивается, и тормоза не исключение. Такие элементы, как тормозные диски и колодки, являются расходными материалами, их просто заменяют на новые. А вот тормозные суппорты — деталь дорогая и ответственная. При поломке они требуют тщательной диагностики и ремонта.

    Из чего состоит и что изнашивается?

    Большая часть тормозных механизмов на автомобилях — это однопоршневые суппорты с плавающей скобой. На мощных машинах применяются механизмы с двумя и более цилиндрами и неподвижным суппортом. В задних тормозных механизмах обычно еще присутствует стояночный тормозной механизм, который на большинстве современных легковых автомобилей реализуется через рабочие тормозные колодки.

    Во всех этих механизмах присутствуют подвижные детали. Как минимум это один гидроцилиндр на суппорт, направляющие, а у стояночного тормоза еще и механизм механического прижатия колодок. Помимо этого, износу подвержена гидравлическая запорная арматура, а поверхность суппортов из-за нагрева и механических воздействий постепенно теряет краску и окисляется.

    Основные точки износа — пыльники гидроцилиндров, которые одновременно являются «пружиной» цилиндра и частью механизма самоподвода колодок, а также направляющие суппорта, или, в просторечии, «пальцы». Именно из-за износа этих элементов тормоза подклинивают, пищат и перегреваются.

    Кроме износа этих основных элементов, есть еще сопутствующие проблемы. Так, из-за износа пыльника гидроцилиндра рабочий поршень гидроцилиндра и даже рабочая поверхность цилиндра суппорта подвергаются коррозии и абразивному износу. Помимо износа «пальцев» суппорта, могут быть изношены и их направляющие в суппорте. Ну и, конечно же, всегда есть шанс нарушения геометрии скобы суппорта или других его элементов, особенно если он легкосплавный. Такое бывает при неравномерном давлении гидроцилиндров на диск и постороннем механическом воздействии, а также сильном перегреве.

    Отдельный набор неисправностей у задних суппортов со встроенным механизмом стояночного тормоза. Появившиеся еще в 80-е годы тормозные механизмы типа Teves/ATE в настоящее время почти вытеснили другие типы механизмов стояночного тормоза. У таких суппортов, помимо поломок основной рабочей части, могут требовать ремонта установочные части корпуса суппорта, корродировавшие штоки, шпильки и другие крепежные и не только элементы.

    Ресурс суппортов обычно составляет более 7-8 лет даже в условиях нашего климата. Однако есть и исключения. Так, суппорты с легкосплавными поршнями, работающие без пыльников (например, в многопоршневых суппортах Lockheed/AP Racing, применяющихся на многих тяжелых кроссоверах и внедорожниках, а также спортивных тормозных механизмах), могут потребовать ремонта гораздо раньше, особенно если в них используются еще оригинальные алюминиевые поршни с хромированием.

    Также суппорты могут потребовать ремонта после ошибок сервиса. Особенно часто такое случается с задними тормозными механизмами с «ручником». Основные предпосылки для ремонта вовсе не писк или свист тормозов — подобного рода «беды» в большинстве случаев связаны с неудачным выбором тормозных колодок, неправильной их установкой или загрязнениями. Неравномерное торможение, недостаток тормозного усилия, неполное растормаживание или утечки жидкости — вот однозначные предпосылки к ремонту суппортов.

    Как устраняются неисправности?

    В первую очередь суппорт разбирается и очищается. Разборка — не всегда простая операция, а тормозные механизмы со встроенным стояночным тормозом могут потребовать специального инструмента и навыков. Очистка в специализированной мастерской делается с помощью дробеструйной обработки, но при единичных работах может применяться химический способ очистки или механическая очистка щетками / насадками для дрели.

    Отдельная работа — очистка каналов гидравлики от ржавчины. Запорная арматура просто заменяется, штуцеры обязательно устанавливаются новые. Внешние соединительные трубки на многопоршневых суппортах очищаются, проверяются и при необходимости тоже заменяются.

    После полной разборки принимается решение о возможности восстановления суппорта. Такие нарушения, как глубокая коррозия цилиндров или механические повреждения, ремонтировать смысла нет, только если тормозные механизмы уникальны.

    В случае положительного решения о восстановлении суппорт подвергается финальной очистке. Иногда наваривается материал для расточки новых мест крепления/установки и при необходимости окрашивается. Подбираются или изготавливаются новые поршни. Если они точатся из стали, то дополнительно хромируются.

    Если суппорт имеет пыльники, то они устанавливаются на поршень, после чего собирается гидравлика. Далее собирается оставшаяся часть, в частности, механизмы стояночного тормоза. После этого суппорт проверяется рабочим давлением 200кгс/см 2 и контролируется на предмет утечек. Всё — восстановленный тормозной механизм готов к работе.

    В чем смысл ремонта, если можно купить новый суппорт?

    Само собой, главная причина в финансовой целесообразности. Цена даже простых суппортов в оригинальном исполнении составляет не менее 15–20 тыс. рублей, а многопоршневые тормозные механизмы могут стоить все 120–170 тыс. И не забывайте, что менять эти детали нужно парами.

    А вот ремонт сравнительно недорог. Для распространенных моделей производства Bosch он составит порядка 1500–2000 рублей в специализированном сервисе, редко для каких моделей — дороже 5 тыс. рублей. При этом все изнашиваемые части будут новыми, а значит, и ресурс не сильно меньше, чем у нового механизма.

    Пара слов о смазке, тормозных жидкостях и качестве работ.

    Как и любая часть автомобиля, суппорты требуют применения смазок и замены рабочих жидкостей. И желательно, чтобы любое вмешательство в механизмы происходило только под руководством человека, понимающего, что он делает и как он это делает.

    К сожалению, очень распространенными ошибками при ремонте суппортов является использование «медной» смазки или других неспециализированных смазок, а также редкая замена тормозной жидкости.

    Специализированный сервис рекомендует использовать только специальные силиконовые смазки — SILICOT, «МС Спорт» или АТЕ. С тормозной жидкостью проще — ее нужно менять раз в три года. Даже двукратное увеличение интервала замены в нашем климате к катастрофическим последствиям, может, и не приведет, но может серьезно вредить всей тормозной системе, включая блок АБС.

    Переборка суппортов силами первого попавшегося автосервиса — тоже занятие рискованное: просто заменить резинки/направляющие, скорее всего, смогут и, может быть, даже не нальют «медянки», но вряд ли озаботятся подбором поршней нужной размерной группы, заменой арматуры и тем более полной очисткой корпуса и проверкой геометрии. Для серьезного ремонта возрастных суппортов все же стоит воспользоваться специализированным сервисом, при том что во многих из них имеется услуга «ремонт на обмен», которая стоит ничуть не дороже обычного ремонта.

    Редакция журнала «Движок» выражает благодарность компании «Суппорт 7» и лично Дмитрию Орлову за помощь в подготовке материала.

    Ремонт суппорта своими руками — инструкция

    На работоспособность тормозной системы влияет немало факторов. Из второстепенных можно отметить качество шин, развесовку, стиль вождения и настройки подвески, а среди главных фигурируют тип тормозов, давление в тормозной магистрали и т. д. Как всегда, со временем происходит износ компонентов, и это касается суппортов. В первую очередь наблюдается неравномерный износ колодок и диска, из-за чего поршни начинают давить только на одну сторону. И если вовремя не сделать ремонт суппорта своими руками или в автосервисе, его в самый ответственный момент может банально заклинить.

    Назначение суппорта

    Данный механизм тормозной системы должен обеспечить достаточное усилие, чтобы замедлить либо вовсе остановить машину. Оно передается к поршням, а те, в свою очередь, включают в работу тормозные колодки. Причем колодки должны двигаться строго параллельно относительно диска – только тогда они могут с необходимым усилием зажать диск, обеспечивая процесс замедления транспортного средства.

    Однако, начиная ремонт тормозных суппортов своими руками, необходимо понимать, что при этом сильное трение вызывает нагрев как суппорта, так и колодок. Вдобавок повышается температура тормозной жидкости. По этой причине производители таких запчастей используют высокопрочные материалы не только с большой степенью теплоотдачи, но и весьма стойких к температурным колебаниям.

    Почему суппорт может выйти из строя

    Перечень причин, из-за которых данный узел уже не может выполнять возложенную на него задачу, достаточно велик. Однако главнейшим врагом для суппортов является коррозия, которая возникает вследствие проникновения воды и грязи – именно они приводят в негодность рабочие цилиндры и поршни. Впрочем, даже при исправных пыльниках в механизме накапливается конденсат. Ведь во время сильного торможения диски способны нагреваться до 500-600 °С, чтобы потом охладиться. И количество циклов нагрев/охлаждение исчисляется тысячами. В итоге из-за влаги края поршней и цилиндров начинают активно корродировать, а это приводит к необходимости прикладывать большее усилие на педаль тормоза.

    Кроме того, ремонт суппорта своими руками может потребоваться по следующим причинам:

    низкое качество тормозной жидкости, в составе которой слишком много воды, провоцирующей коррозию металла;

    окисление пыльников вследствие применения для смазки направляющих неподходящего для данных целей материала;

    нарушение герметичности пыльников.

    Проблема тугого хода тормозного поршня рабочего цилиндра со временем только прогрессирует, и система замедления автомобиля начинает либо вовсе отказывать, либо срабатывать через раз. Иногда для решения этой проблемы достаточно ввести в цилиндр устранитель ржавчины и «правильную» смазку или просто смазать направляющие болты суппорта. Однако обойтись малой кровью удается не всегда.

    Когда приступать к ремонту?

    Безусловно, неисправными в тормозной системе могут быть самые разные элементы. Однако каждому механизму или детали свойственны индивидуальные признаки неполадок – зная их, можно определить проблемный компонент.

    В основном причиной того, что требуется ремонт суппорта своими руками, является «закисший» поршень. Причем эта проблема чаще всего встречается на автомобилях с большим пробегом или машинах, владельцы которых практикуют агрессивный стиль вождения. Косвенным проявлением коррозии на детали становится застопоривание ведущих колес, а то и вовсе отказ тормозной системы при нажатии на педаль.

    Второй по распространенности проблемой является повреждение штуцера – об этом свидетельствует вытекание наружу тормозной жидкости – и нарушение герметичности пыльника.

    Менять или восстанавливать?

    Если поршень клинит в рабочем цилиндре, покупкой ремкомплекта, в который обычно входят лишь пыльники с манжетами да уплотнительные кольца, отделаться не удастся. Ведь необходимо восстановить поверхность цилиндра, а поршень и вовсе подлежит замене. Насколько дорогим окажется ремонт задних суппортов своими руками, зависит от конструктивных особенностей тормозов, модели машины и степени запущенности проблемы. Однако однозначно придется приобретать новенький поршень или искать б/у, а в крайнем случае покупать новый узел. Его цена колеблется в самом разном диапазоне: для массовых автомобилей суппорт стоит 4-5 тыс. руб., а на премиум-иномарки или редкие модели цена может доходить до 12-13 тыс. руб.

    Поэтому самый дорогой вариант выбирается редко, и автовладельцы обычно покупают бэушки – ведь они стоят в 5, а то и 10 раз дешевле. Что касается ремонта суппорта, то он еще выгоднее, так как мы получаем практически новый узел. Ведь меняется едва ли не все – направляющие, поршни, манжеты и т. д., старым остается только восстановленный пескоструйкой корпус тормозного цилиндра. Однако в любом случае ремонт следует начинать с визуального осмотра механизма.

    Визуальный осмотр

    Вначале нужно убедиться в исправности поршня: при легком надавливании он должен свободно утапливаться в корпус цилиндра. Кроме того, на нем не должно быть ржавчины и большого количества грязи. Далее инспектируем работоспособность направляющих суппорта, целостность пыльника и переходим к колодкам – недопустимо, если разница в их толщине видна невооруженным глазом.

    Поскольку в исходное положение поршень возвращается с помощью манжеты – она не только герметизирует, но и выполняет функцию пружины – нужно убедиться и в ее целостности. Однако это еще не все, так как во время своей работы манжета деформируется, и со временем она может снижать свои пружинящие свойства. Чтобы проверить этот элемент, достаточно вывесить колесо и в момент нажатия или отпуска педали тормоза убедиться, что колесо вращается свободно.

    И самое главное: на дисках ни в коем случае не должно быть следов перегрева, о чем свидетельствует фиолетовый цвет металла!

    Почему ремонт нужно начинать с направляющих суппорта

    Эти детали, в простонародье называемые «солдатиками», дают сбой чаще любых других деталей суппорта. Они должны быть абсолютно целыми и без каких-либо усилий ходить взад-вперед. Это уж не говоря о том, что направляющие обязаны полностью выниматься. Причем даже малейшие следы ржавчины на них или затрудненность хода – четкий сигнал о необходимости ремонта. В зависимости от ситуации «солдатики» меняют или восстанавливают их работоспособность.

    Чтобы отремонтировать направляющие суппорта, потребуется универсальный состав «ВД-40» либо какой-то другой подходящий состав, которым нужно прочистить посадочные гнезда этих деталей и пыльники. Свидетельством того, что грязь и другие отложения удалены, является светлая пена вместо потемневшей. Далее нужно смазать сами болты – допустимо использовать даже морально устаревший, но хорошо известный литол – и, вставив их в отверстия, несколько раз пройтись взад-вперед.

    Если направляющие повреждены или треснуты, порван пыльник – ставим новые. Тем более, что они входят в состав специальных ремкомплектов, цены на которые явно не заоблачные.

    По поводу покупки запчастей

    Бывает так, что на первый взгляд вопрос, как сделать ремонт суппорта самому, перед водителем не стоит: кругом одна красота – колодки вроде в норме, поршень, диски, направляющие и т. д. тоже в полном порядке. Однако тормоза нет-нет да и подклинивают! И когда начинаешь разбираться, оказывается, что просто автослесарь при проведении технического обслуживания машины, в которое входила замена фрикционных накладок, просто не почистил направляющие колодок. Из-за маленьких «солдатиков» и возникла серьезная проблема: грязевые отложения приводят к необходимости создания давления на поршень выше нормы.

    С заменой дисков тоже возникает очень интересная ситуация – иногда при торможении чувствуются акцентированные удары, а при разборке суппорта оказывается, что диски покоробились. Что это – плохие запчасти? Нет, все дело в автовладельце, который занимался ремонтом самостоятельно и купил не те запчасти. Дело в том, что есть так называемые вентилируемые диски, у которых воздушные каналы расположены под определенным углом. Поэтому левый диск всегда отличается от правого. И если купить два правых диска или два левых и поставить их на машину, то поломка одной из этих деталей рано или поздно случится. Ее причиной станет элементарный перегрев при резких торможениях – ведь из-за неправильного расположения теплоотводящих каналов предусмотренного конструкторами охлаждения не происходит.

    Чтобы сберечь тормозной диск…

    Очень часто тормозная колодка изнашивается неравномерно по той причине, что закоревает нижняя направляющая. И все потому, что именно на нее стекает вода с песком и прочими отложениями. В итоге к диску прижимается только верхняя часть колодки, и с течением времени это приводит ко все тому же неравномерному износу. А когда часть фрикционной накладки стирается, возникает эффект трения металла о металл. То есть, колодка начинает резать диск. Причем по правилам технической эксплуатации растачивать его бесполезно – он стопроцентно подлежит замене. Поэтому проводить регулярную очистку и смазку суппорта от грязи – едва ли не единственный способ не попасть на кругленькую сумму, в которую обходится и сама запчасть, и стоимость работ. Причем совершенно неважно, задний или передний это тормозной механизм.

    Как снять тормозной суппорт без направляющей скобы

    Демонтаж суппортов на российских автомобилях проходит по стандартной схеме. Иномарки брать в расчет мы не будем ввиду разнообразия их конструкционных особенностей. Итак, логично, что эту процедуру лучше всего проводить с помощью подъемника, при его отсутствии сгодится и домкрат. Когда нужное колесо вывешено, пошаговые действия выглядят следующим образом.

    1. С помощью трубчатого гаечного ключа откручиваем болт крепления кронштейна магистрали, по которой подается тормозная жидкость. Чтобы снятая деталь не мешала в дальнейшем, ее желательно положить подальше от колеса.

    2. Выкрутить болт, удерживающий тормозной шланг. Обычно после этого начинает вытекать тормозная жидкость, что можно предотвратить. Для этих целей нужно иметь под рукой крепеж – обычно это болт соответствующего размера и резьбы.

    3. Снять тормозные колодки, что позволит работать в более комфортных условиях.

    Осталось лишь открутить болты крепления тормозного суппорта и снять его.

    Ремонт и профилактика суппорта

    В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность. Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр. – эти детали меняются на новые.

    Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

    Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

    Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

    Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

    Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

    Выводы

    У автомобилей из Европы, Японии или Америки тормоза всегда срабатывают очень четко. Однако потом, после смены колодок и дисков, эта четкость куда-то исчезает. И только лишь потому, что одной замены главных деталей механизма недостаточно – тормозами нужно заниматься комплексно и регулярно, а не периодически!

    Что такое тормозной суппорт и как он работает (виды, устройство, ремонт)

    Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

    При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

    Для чего нужен суппорт в автомобиле

    Функционально суппорт присутствует как деталь, служащая для связи вращающегося колеса с закрепленным на нём тормозным диском и элементов шасси.

    Во время торможения колодки, установленные в суппорте, прижимаются к диску, и за счёт возникающего при этом трения автомобиль замедляется. Для обеспечения этого в состав суппорта входят исполнительные гидравлические цилиндры с поршнями и направляющий аппарат колодок.

    Виды суппортов

    Суппорты подразделяются на плавающие и фиксированные, существует также классификация по количеству входящих в их состав тормозных цилиндров.

    Плавающий суппорт отличается тем, что давление со стороны поршней оказывается на одну из колодок, а вторая поджимается охватывающей диск скобой, при этом цилиндр или их блок перемещается вдоль оси поршней, обеспечивая равномерное выбирание зазоров обеих колодок.

    Схема работы суппорта с плавающей конструкцией:

    • 1 — скоба.
    • 2 — направляющая.
    • 3 — уплотнительное кольцо.
    • 4 — суппорт с цилиндром.
    • 5 — поршень.
    • 6 — манжета.
    • 7 — колодки.
    • 8 — тормозной диск.
    • 9 — тормозная жидкость.
    • 10 — штуцер.

    Конструкция имеет свои преимущества:

    • простота и дешевизна, можно обойтись всего одним гидравлическим цилиндром;
    • конструктивно заданная равномерность прижима, торможение происходит за счет одного силового элемента.

    Отсюда и применяемость – механизмы с плавающей скобой используются практически на всех бюджетных автомобилях.

    При этом несут с собой и целый ряд врождённых недостатков:

    1. Массивная скоба имеет низкую вибростойкость, возможно спонтанное увеличение зазора между колодкой и диском с увеличением свободного хода педали при первом нажатии.
    2. В условиях износа и коррозии тормоз начинает подклинивать и неравномерно изнашивать накладки.
    3. Наличие направляющих штоков скобы добавляет ещё один источник потенциального закисания и нестабильной работы.
    4. Отказ единственного цилиндра приводит к неработоспособности всего суппорта.

    Эти проблемы отсутствуют у суппортов с фиксированными цилиндрами. Здесь поршни работают навстречу друг другу, скоба отсутствует, а синхронный прижим обеспечен равенством давлений в гидросистеме и одинаковой площадью поршней.

    Такие тормоза мощнее, надёжней, но при этом массивней и дороже. Количество поршней всегда чётное, их может быть от двух до двенадцати в спортивных автомобилях.

    Суппорт с фиксированной конструкцией:

    • 2 — болты крепления.
    • 4 — суппорт с цилиндрами.
    • 5 — поршни.
    • 6 — уплотняющие манжеты.
    • 7 — колодки.
    • 8 — тормозной диск.
    • 9 — тормозная жидкость.
    • 10 — штуцер.

    За счёт увеличения цены и количества цилиндров фиксированный суппорт обладает качественными преимуществами:

    • колодки прижимаются равномерно, их жёсткость играет меньшую роль;
    • все детали жёстко укреплены на поворотном кулаке, отсутствуют вибрации и подклинивания;
    • нет сложного и ненадёжного направляющего аппарата плавающей скобы;
    • масса дополнительных цилиндров частично компенсируется отсутствием массивных деталей передачи усилия на пассивную колодку;
    • легко решается задача увеличения площади колодок и их фиксации;
    • в многопоршневых конструкциях появляется возможность раздельного подвода усилия к разным частям колодок, что важно для управления мощными тормозами в условиях срыва колёс в скольжение.

    Оба типа механизмов дополняют друг друга в применении на разных автомобилях.

    Встречаются и экзотические случаи, например, трёхпоршневой плавающий суппорт на утилитарном внедорожнике Нива.

    Устройство и принцип работы

    Обязательными элементами любого суппорта являются:

    1. Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
    2. Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
    3. Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

    После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

    Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

    Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

    При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

    Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

    Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

    Признаки неисправностей

    Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

    • уводом машины в сторону при торможении – неисправен один из суппортов;
    • ростом усилия на педали при той же интенсивности замедления;
    • подрагиванием педали в процессе торможения;
    • увеличением свободного хода педали до момента начала ощутимого замедления;
    • рывками машины до остановки;
    • подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
    • потёками тормозной жидкости;
    • неравномерным износом колодок и дисков.

    После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

    Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

    Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

    Ремонт суппорта

    Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

    Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

    Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

    Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

    Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

    После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

    Как продлить срок службы узлов тормозной системы

    Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

    • надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
    • при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
    • нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
    • колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
    • это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

    Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

    Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

    Тормозной суппорт: конструкция, принцип работы и способы ремонта

    Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

    Немного истории

    Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

    Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

    Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

    Суппорт тормозной передний – типы конструкции

    Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

    1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
    2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

    Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

    Принцип работы тормозного суппорта

    Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

    Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

    Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

    • высокие показатели теплоотдачи;
    • прочность;
    • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
    Видео: Общий принцип работы заднего суппорта

    Признаки неисправности

    Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

    1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
    2. автомобиль тянет в сторону в процессе торможения;
    3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
    4. пульсация педали тормоза;
    5. небольшое сопротивление в перемещении педали до пола;
    6. прихватывание тормозов;
    7. блокировка задних тормозов при большом усилии и т. д.

    Способы ремонта суппорта

    Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

    Тормозные колодки подклинивают в суппорте

    Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

    Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

    Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

    Ещё кое-что полезное для Вас:

    Видео: Переборка переднего суппорта Passat

    Коррозия на поршне суппорта

    Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

    Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

    Клинят направляющие суппорта

    Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

    Клинит поршень в суппорте

    Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

    Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

    Тормозной суппорт автомобиля передний и задний: устройство суппорта, частые неисправности, ремонт

    Тормозной суппорт – это устройство, которое прижимает тормозные колодки к тормозному диску. С учетом того, что колодки являются пассивным элементом, именно суппорты в устройстве тормозной системы автомобиля являются подвижными. От их состояния и работоспособности напрямую зависит эффективность тормозов, а также общая функциональность тормозной системы.

    Как показывает практика, в процессе эксплуатации автомобиля сами суппорта, а также направляющие суппортов и некоторые другие элементы тормозной системы нуждаются в регулярной поверке, диагностике и обслуживании на каждом ТО.

    Также важно обращать внимание на малейшие признаки неисправности суппортов. Далее мы рассмотрим, как устроены и работают суппорта тормозные, какие симптомы указывают на то, что суппорты неисправны, а также как выполняется ремонт суппортов.

    Тормозной суппорт автомобиля: принцип работы и устройство

    Как уже было сказано выше, суппорта – это элементы тормозной системы, прижимающие тормозные колодки к тормозному диску в момент торможения. В свою очередь, когда водитель отпускает педаль тормоза, колодки отводятся от диска и колесо свободно вращается. Если просто, при нажатии на педаль тормоза в тормозной магистрали увеличивается давления, которое воздействует на поршень суппорта.

    Если же водитель сильно жмет на педаль тормоза, колодки плотно прижимаются к диску, что приводит к полной блокировке колеса. Также добавим, что суппорта не только поджимают колодки, но и удерживают их в строго определенном положении по отношению к тормозному диску (параллельно).

    • Идем далее. Что касается устройства, конструкция не отличается сложностью. Более того, в большинстве моделей авто устройство суппорта и принцип его работы практически одинаковые. Итак, сам суппорт крепится к ступице. Если на автомобиле все тормоза дисковые, тогда на каждом колесе будут установлены тормозные суппорта. При этом выделяют суппорт тормозной передний и суппорт тормозной задний.

    В любом случае, как передний тормозной суппорт, так и задний подключен к гидравлической тормозной системе. Если точнее, к тормозным магистралям подключены поршни, воздействующие на тормозные колодки. Еще следует отметить, что крепления суппорта к ступице автомобиля может отличаться (в зависимости от модели авто).

    В целом, выделяют два типа суппортов:

    • фиксированный суппорт;
    • плавающая скоба;

    Первый тип представляет собой конструкцию, которая включает в себя стальной корпус, а также расположенные с двух сторон тормозного диска рабочие цилиндры, установленные строго симметрично. В качестве примера рассмотрим передний суппорт.

    Корпус такого фиксированного суппорта надежно крепится к поворотному кулаку. Колодки держатся в корпусе за счет особых пружин. В момент торможения поршни поджимают колодки, которые, в свою очередь, прижимаются к поверхности тормозного диска.

    Чтобы такая конструкция эффективно работала, важно реализовать подачу тормозной жидкости во все цилиндры одновременно и под одинаковым давлением. Само собой, для реализации такой задачи используется большое количество трубок, шланг и патрубков.

    • Конструкция, где использована плавающая скоба, является массовым и относительно бюджетным решением для авто начального и среднего класса. Дело в том, что производить такие суппорты проще и дешевле.

    Если просто, сначала поршень прижимает одну колодку к диску, после чего скоба плавающего типа начинает скользить по направляющим и сдвигаться в сторону поршня, тем самым поджимая вторую колодку.

    Основные признаки неисправности суппортов, причины и ремонт

    Сразу отметим, что суппорт должен быть выполнен из прочных и надежных материалов, также высокой надежностью должны отличаться его крепления и т.д. Повышенные требования к суппортам также выдвигаются и по причине того, что они испытывают сильные температурные нагрузки.

    Причина — уже упомянутое выше трение, возникающее в результате контакта колодок и диска. Если просто, при торможении нагреваются диски, колодки, а также сами суппорта. Даже при легком торможении (с учетом особенностей работы тормозной системы и стандартной схемы распределения тормозных усилий) суппорта передние уже могут разогреваться до высоких температур.

    • Так или иначе, но в процессе эксплуатации автомобиля неизбежно возникают определенные дефекты. При этом водитель должен знать и сразу обращать внимание на признаки, указывающие на возможные неисправности тормозного суппорта.

    Например, во время проверки, при замене тормозных колодок или во время эксплуатации стало заметно, что тормозные колодки подклинивают в суппорте. Данную проблему можно выявить, сняв суппорт. Если колодки не перемещаются свободно, это может говорить о наличии ржавчины на неподвижных частях суппорта. Именно коррозия часто становится причиной, которая не позволяет нормально перемещаться колодкам.

    Чтобы решить проблему, потребуется использовать наждачную бумагу, щетку со стальной щетиной или мелкий напильник. После очистки поверхность необходимо смазать высокотемпературной смазкой для суппортов и направляющих.

    Что касается признаков, которые можно заметить при езде, на возможные проблемы с суппортами указывает возросшее усилие, которое нужно приложить для того, чтобы быстро остановить автомобиль. Также в списке основных симптомов выделяют:

    • машину тянет в сторону при торможении;
    • педаль «проваливается»;
    • тормоза перегреваются;
    • ощущаются посторонние вибрации на педали тормоза,
    • заметно прихватывание тормозов;
    • происходит блокировка задних колес при усилии и т. д.

    Причины проблем с тормозами могут быть разными, при этом часто встречается коррозия поршня суппорта. Нередко к ее появлению приводит повреждение пыльника или длительные стоянки автомобиля. Чтобы решить проблему, суппорт нужно снимать и разбирать, после чего вынимается поршень.

    Затем поршень шлифуют при помощи пасты или мелкой наждачки, промывают его посадочное место (для промывки подойдет WD-40). Параллельно ставятся новые манжеты.

    Еще одной причиной является ситуация, когда поршень в суппорте клинит. Чтобы это проверить, следует отпустить штуцер прокачки уже после того, как заклинило колодки. Если имеет место неисправность, подклинивания не будет. Кстати, на снятом суппорте вдавить поршень обратно очень сложно.

    Единственное, что можно сделать, это завести поршень до упора внутрь суппорта при помощи винта. Затем, педалью выталкивать обратно наружу, причем важно следить, чтобы поршень не выпал полностью.

    Подведем итоги

    С учетом вышесказанного становится понятно, что тормозные суппорты (как задний тормозной суппорт, так и передний) в плане конструкции просты и надежны. Однако в процессе эксплуатации указанные детали нуждаются в обслуживании, а также могут выходить из строя по определенным причинам.

    В одних случаях бывает достаточно провести ревизию, заменить колодки или устранить перекос тормозных колодок, а также смазать суппорта и направляющие. В других единственным выходом будет замена суппорта (особенно если выявлено, что разорван пыльник поршня, суппорт и его детали сильно повреждены коррозией и т.д.).

    Напоследок отметим, что комплексный ремонт суппорта своими руками в ряде случаев также вполне возможен. Однако на практике сильно изношенные суппорта без острой необходимости лучше не пытаться восстанавливать.

    Дело в том, что не всегда удается подобрать качественные запчасти, а также затраты на чистку суппортов, замену пыльников, уплотнителей, направляющих и других составных элементов конструкции могут составлять около 50% от стоимости нового суппорта хорошего качества.

    Обслуживание тормозных суппортов от «А» до «Я»

    Наверное, в сети Интернета, о суппортах рассказано все, но в свою очередь, я хочу поделится своими личными знаниями и наблюдениями, которые вам помогут правильно обслуживать тормозные суппорта и отсрочить внезапный ремонт.

    Теоретическая часть

    Тормозным суппортом называется механизм, в котором установлены колодки, прижимающий их к тормозному диску во время нажатия на педаль тормоза. С виду это массивная и грубая железная “штука”, по факту — нежный механизм, страдающий от агрессивного воздействия окружающей среды и требующий смазки и ласки.

    Работа суппорта банальна и проста: при нажатии на педаль тормоза, через главный тормозной цилиндр, жидкость поступает к суппорту и под давлением выталкивает поршень, прижимая колодки.

    В зависимости от конструкции, поршень суппорта может быть один и более. Если суппорт однопоршневой, то этот самый поршень давит только на внутреннюю колодку, а скоба, двигаюсь за счет направляющих, прижимает внешнюю колодку — это и называется плавающая скоба. Данная конструкция пользуется спросом многие десятилетия, однако у нее присутствует главный недостаток — неравномерный износ тормозных колодок за счет разности усилия на них.

    При установке поршней с двух сторон, скоба именуется фиксированной. Здесь отсутствует проблема неравномерного износа колодок, хотя эффективность торможения, практически одинакова. Проблема неравномерного износа возникает у 4-х поршневых суппортов, где один поршень подклинивает и колодка перекашивается.

    Как колодки возвращаются на место?

    В свое время я также задавался таким вопросом, однако ответ оказался прост — благодаря наличию манжеты, поршень суппорта немного отходит назад, и колодки слегка отодвигаются от диска, но это расстояние вы не увидите глазом. Это с одной стороны играет в пользу безопасности, ведь для торможения понадобится значительно меньше времени, особенно когда миллисекунды играют жизненоважную роль; с другой стороны при малейшем заклинивании поршня колодки будут стираться неравномерно, позже появится характерный скрип.

    На дорогих автомобилях используются специальные разводящие пружины, как на Porsche Cayenne (на фото ниже), но таких удобств лишено абсолютное большинство авто. Итак, какие проблемы и ситуации могут возникать в процессе эксплуатации с тормозными суппортами?

    Проблемы тормозных суппортов

    Коррозия

    Большинство проблем с суппортами появляются на фоне обильной коррозии, причем не только внешней. Почему суппорта ржавеют? Главная причина кроется в попадании грязи, пыли, воды и реагентов под пыльники и направляющие скобы. В теории, эти места всегда наполнены смазкой, однако в ходе эксплуатации смазка смывается, и получается абразив. В результате подвижность деталей постепенно ухудшается вплоть до клина.

    Кстати, ржавый поршень часто не получается демонтировать, даже прибегая разработке при помощи пресса, 200 килограмм усилия бывает недостаточно для сдвига с мертвой точки. Соответственно под действием тормозной жидкости поршенек не сдвинется и подавно.

    Чем оборачивается обильная коррозия направляющих суппортов и поршней?

    Первым делом начинается перекос колодок, то есть неравномерный износ, из-за чего торможение происходит со скрипом, а тормозной путь увеличивается многократно. Особенно это ощутимо зимой, и еще когда подключаются в работу системы ABS и ESP, которые начинают “сходить с ума”.

    Итак, если поршенек заклинил, вы это ощутите характерным шелестом колодки к диску, при отпущенной педали акселератора автомобиль быстрее тормозит. Отсюда и повышенный расход топлива, но не это самое страшное.

    В данном случае вы можете застать экстремальный перегрев тормозного диска, приводящий к немедленной его деформации, после чего придется менять комплект тормозных колодок и дисков, а также по полной программе обслужить суппорта, что всегда выливается в немалую сумму.

    За годы работы на СТО я много раз сталкивался с грубым пренебрежением обслуживания тормозных систем. Здесь и случаи, когда приходилось менять суппорт в сборе из-за обильной и глубокой коррозии внутренней части суппорта, а также при сильном износе скобы.

    Многие вообще забывают о том, что тормозную жидкость необходимо менять. Дело в том, что тормозная жидкость гигроскопична, а наличие всего 4% воды приводит к закипанию, если при этом удастся затормозить — вам крупно повезло.

    Чем я пользуюсь при обслуживании тормозных систем

    Здесь не будет рекламы, а лишь мои рекомендации, основанные на личном опыте. Смазка — лучший друг суппорта. При наличии свежей смазки суппорт работает эластично и эффективно за счет невозможности попадания пыли и воды во внутрь механизма. Для смазки направляющих суппортов я использую смазку фирмы Bosch (артикул 5000000150), тюбик, объемом 100 мл, которого хватает надолго, и стоит недорого, всего 350 рублей.

    Перед сборкой суппорта я под давлением воздуха выбиваю куски грязи и продукты коррозии, после пользуюсь очистителем карбюратора (лично я пользуюсь фирмой Lavr), тем самым очищая и обезжирить полость суппорта для поршенька.

    В качестве ремонтных комплектов (не реклама) более 5 лет пользуюсь фирмой Frenkit. Качество ремкомплектов, включая направляющие пальцы и поршни, меня устраивает, да и цена относительно мировых брендов, явно выигрывает. Если вдруг нет в наличии Frenkit, то смело рекомендую использовать комплекты MasterKit и Autofren. Учтите, что в ремонтных комплектах суппорта всегда должна быть смазка для манжет!

    Как продлить жизнь суппортам

    Снова мои рекомендации, основаны на опыте:

    Не пренебрегайте покраской суппортов высокотемпературной краской.

    Каждое ТО производите обновление смазки суппортов.

    Каждые 50 000 комплексно обслуживайте суппорта с заменой манжет.

    Раз в два года меняйте тормозную жидкость, во избежание коррозии тормозных поршней.

    Используйте смазку по назначению, и ни в коем случае не обрабатывайте тормозные системы медной смазкой. (что в крайнее время я встречаю часто).

    avtoexperts.ru

    Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

    Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

    Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

    Устройство, разновидности и принцип работы

    В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

    Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

    За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

    Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

    Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

    Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

    Устройство у обеих систем практически идентичное и состоит из:

    • Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

    • Пыльников направляющих, поршней.

    • Крепежных, уплотнительных колец поршня.

    • Тормозных колодок (внешних, внутренних).

    • Тормозных магистралей со штуцерами.

    Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

    Неисправности, признаки и ресурс суппортов

    Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

    • Машину тянет в сторону.

    • Необходимость повышать усилие для полной остановки.

    • Блокировка тормозов при чрезмерном нажатии на педаль.

    Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

    • Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

    Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

    • Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

    • Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

    • Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

    • Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

    • Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

    • Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

    • Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

    Одними из самых слабых мест суппортов можно назвать:

    Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

    Заключение

    В итоге хотелось бы очертить основные тезисы в статье, а именно:

    • Постоянное наблюдение за узлом.

    • Использование качественных запчастей, в том числе смазки.

    В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
