Схема электрооборудования автомобилей Самара ВАЗ-2108, -2109 — Апрель 1996 года

Схема электрооборудования автомобиля

На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Однако в зависимости от конкретных условий напряжение в системе электрооборудования может колебаться от 11 В до 14,5 В, и в этих пределах потребители должны сохранять свою работоспособность. С «массой» соединены отрицательные выводы источников питания (аккумуляторной батареи и генератора) и вторые выводы потребителей.

Включением и работой всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Исключение составляют те потребители, работа которых может потребоваться в любой момент, в том числе и на стоящем автомобиле с выключенным зажиганием. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.

Для защиты от коротких замыканий на автомобиле имеется 16 плавких предохранителей, расположенных в монтажном блоке 37. Три предохранителя (4-й, 8-й и 12-й) рассчитаны на силу тока 16 А, а остальные на 8 А. Номера предохранителей и защищаемые ими цепи приведены в таблице:

Защищаемые цепи
1, 2Резервные
3Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар.
4Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Вентилятор отопителя Электродвигатель омывателя. Очиститель заднего стекла. Реле Бремени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения и контрольная лампа обогрева заднего стекла.
5Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Реле включения и очиститель ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольные лампы: уровня тормозной жидкости, давления масла, воздушной заслонки карбюратора и стояночного тормоза. Лампа светового табло «Stop». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
6Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
7Фонари освещения регистрационного знака. Подкапотная лампа. Лампы освещения приборов и прикуривателя. Контрольная лампа наружного освещения Табло подсветки рычагов отопителя.
8Электровентилятор системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9Левая фара и левый задний фонарь (габаритный свет).
10Правая фара и правый задний фонарь (габаритный свет).
11Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации.
12Элемент обогрева заднего стекла и реле (контакты) его включения. Штепсельная розетка переносной лампы. Прикуриватель.
13Правая фара (дальний свет).
14Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
15Левая фара (ближний свет). Задние фонари (противотуманный свет).* Контрольная лампа включения противотуманного света.*
16Правая фара (ближний свет).

* С 1986 г. лампы противотуманного света защищаются не предохранителем 15 монтажного блока, а отдельным предохранителем, расположенным в проводе около выключателя противотуманного света.

Часть цепей не защищена предохранителями. Как правило, это наиболее ответственные схемы, безотказная работа которых требуется во всех ситуациях. Например, не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее элементы, снижающие надежность работы системы в эксплуатации. В цепи пуска также нет предохранителей, чтобы не снижать надежность пуска двигателя. Кроме того, не защищены предохранителями цепь заряда аккумуляторной батареи, цепь управления электромагнитным клапаном карбюратора, а также реле включения дальнего и ближнего света фар.

Для облегчения монтажа все провода объединены в жгуты. Провода в жгутах скреплены липкой лентой, а у части жгутов приварены к ленте из поливинилхлоридного пластика. Электрическое соединение передних жгутов проводов со жгутами проводов салона осуществляется через монтажный блок 37, расположенный в коробке воздухопритока с левой стороны автомобиля. Для удобства обслуживания в монтажном блоке помещены почти все плавкие предохранители и вспомогательные реле.

В монтажном блоке предусмотрены гнезда под реле (К7) стеклоподъемников и реле (К4) контроля исправности ламп системы освещения, которые на автомобилях ВАЗ-2108, ВАЗ-2109 не устанавливаются. Взаимен реле контроля исправности ламп устанавливаются контактные перемычки (показаны стрелками в гнезде К4).

На схеме показано подключение проводов системы стояночного света к подрулевому переключателю 55. Эта система применялась на автомобилях до 1988 г. С ее помощью можно было включить лампы габаритного света правого или левого бортов на стоящем автомобиле. С 1988 г. исключены провода этой системы, и контакты включения стояночного света в подрулевом переключателе не используются.

Ремонт и тюнинг ВАЗ

Свежие комментарии

  • admin к записи отличия 8v и 16v контроллеров на примере Январь 7.2 8v и Bosch 7.9.7 16v
  • admin к записи Полезная информация
  • admin к записи Atomic soft
  • admin к записи Ответил на вопросы(комментарии) за последние месяцы
  • admin к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
  • admin к записи Чиптюнинг — Про таблицу ПЦН и БЦН (for dummies)
  • admin к записи Ответ на вопрос по Atomic Tune 2.8.8
  • daser к записи Ангельские глазки
  • Kirill к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
  • Аноним к записи Ответил на вопросы(комментарии) за последние месяцы
  • Рубрики

    • Без рубрики (16)
    • Двигатель (40)
    • инжектор (35)
    • КПП (5)
    • Личный опыт (мои поломки) (26)
    • Общая (7)
    • Салон (2)
    • Система зажигания (3)
    • Системы питания (16)
    • Тормоза (1)
    • Тормозная система (2)
    • Чиптюнинг (14)
    • Электрооборудование (24)
  • Облако меток

    Ноябрь 2008

    ПнВтСрЧтПтСбВс
    « ОктДек »
    12
    3456789
    10111213141516
    17181920212223
    24252627282930

    ВСЕ Схемы электрооборудование ВАЗ 2108-09-99 (включая инжектор)

    Вот все схемы электрооборудования ВАЗ Самара 1

    + системы управления двигателем. (инжекторные схемы)

    Схемы отличаются монтажным блоком, панелью. Схемы инжектора отличаются микропроцессором.
    Схемы не очень хорошего качества, но лучше чем ничего

    стандарт , панель 2108 блок 17.3722 год 1988-1999

    люкс , панель 2108 блок 17.3722 год 1988-1998

    ВАЗ2108 с блоком 2114-3722010-60 выпск с 1998

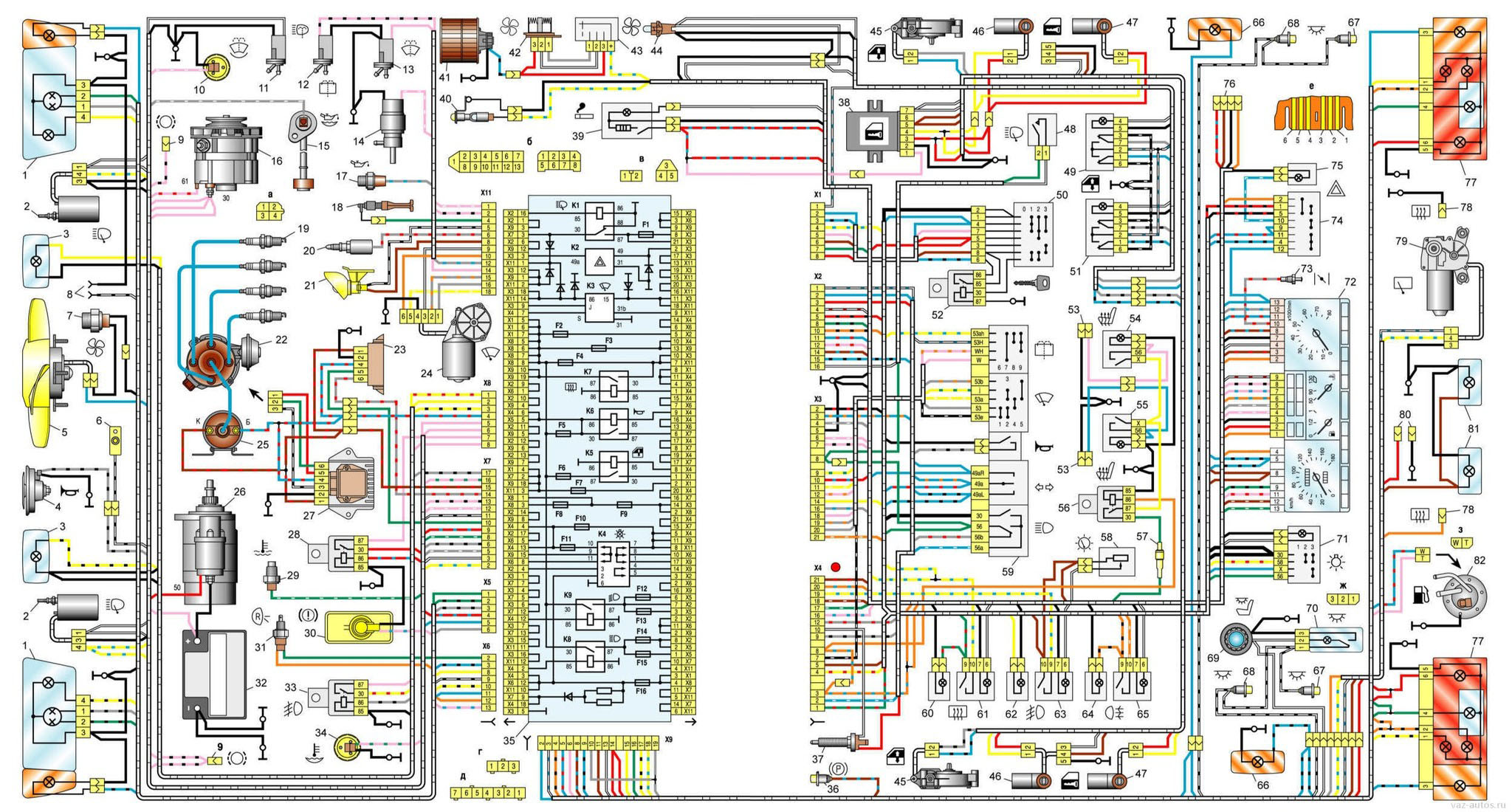

    Электрооборудование 2108 Полная схема

    Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

    Полная схема

    1 – блок-фара;
    2 – моторедуктор очистителя фары*;
    3 – выключатель подкапотной лампы;
    4 – звуковой сигнал;
    5 – электродвигатель вентилятора системы охлаждения двигателя;
    6 – датчик включения электродвигателя вентилятора;
    7 – генератор;
    8 – электромагнитный клапан включения омыва фар*;
    9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
    10 – электромагнитный клапан включения омыва ветрового стекла;
    11 – электродвигатель омывателя стекол;
    12 – датчик контрольной лампы давления масла;
    13 – электромагнитный клапан карбюратора;
    14 – концевой выключатель карбюратора;
    15 – свечи зажигания;
    16 – штепсельная розетка для переносной лампы;
    17 – подкапотная лампа;
    18 – датчик-распределитель зажигания;
    19 – блок управления электромагнитным клапаном карбюратора;
    20 – моторедуктор очистителя ветрового стекла;
    21 – коммутатор;
    22 – катушка зажигания;
    23 – стартер;
    24 – датчик верхней мертвой точки 1-го цилиндра**;
    25 – колодка диагностики**;
    26 – реле включения стартера;
    27 – датчик указателя температуры охлаждающей жидкости;
    28 – выключатель света заднего хода;
    29 – аккумуляторная батарея;
    30 – датчик уровня тормозной жидкости;
    31 – монтажный блок;
    32 – выключатель контрольной лампы стояночного тормоза;
    33 – выключатель стоп-сигнала;
    34 – лампа освещения вещевого ящика;
    35 – электродвигатель вентилятора отопителя;
    36 – дополнительный резистор электродвигателя отопителя;
    37 – переключатель вентилятора отопителя;
    38 – лампа подсветки рычагов отопителя;
    39 – прикуриватель;
    40 – выключатель обогрева заднего стекла;
    41 – выключатель заднего противотуманного света;
    42 – предохранитель цепи противотуманного света;
    43 – выключатель аварийной сигнализации;
    44 – выключатель наружного освещения;
    45 – реле зажигания;
    46 – выключатель зажигания;
    47 – подрулевой переключатель;
    48 – выключатель освещения приборов;
    49 – боковой указатель поворота;
    50 – выключатель плафона на стойке передней двери;
    51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
    52 – плафон;
    53 – колодки для подключения к плафону индивидуального освещения салона;
    54 – выключатель контрольной лампы воздушной заслонки карбюратора;
    55 – контрольная лампа указателей поворота;
    56 – контрольная лампа наружного освещения;
    57 – контрольная лампа заднего противотуманного света;
    58 – резервная контрольная лампа;
    59 – контрольная лампа дальнего света фар;
    60 – контрольная лампа обогрева заднего стекла;
    61 – спидометр;
    62 – комбинация приборов;
    63 – лампы освещения комбинации приборов;
    64 – указатель температуры охлаждающей жидкости;
    65 – вольтметр;
    66 – указатель уровня топлива с контрольной лампой резерва;
    67 – эконометр;
    68 – лампа табло «STOP»;
    69 – контрольная лампа заряда аккумуляторной батареи;
    70 – контрольная лампа воздушной заслонки карбюратора;
    71 – контрольная лампа аварийной сигнализации;
    72 – контрольная лампа уровня тормозной жидкости;
    73 – контрольная лампа стояночного тормоза;
    74 – контрольная лампа давления масла;
    75 – задний фонарь;
    76 – датчик указателя уровня и резерва топлива;
    77 – колодки для подключения к элементу обогрева заднего стекла;
    78 – фонари освещения номерного знака;
    79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

    Порядок условной нумерации штекеров в колодках:

    а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
    б – датчика-распределителя зажигания;
    в – коммутатора и блока управления электромагнитным клапаном карбюратора;
    г – блок-фар, очистителей фар и заднего стекла;
    ж – плафона освещения салона;
    е – датчика уровня топлива;
    д – задних фонарей (нумерация выводов по порядку сверху вниз)

    * Устанавливались на части выпускаемых автомобилей.
    ** С 1995 г. не устанавливаются.

    Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

    Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

    1 – блок-фара;
    2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
    3 – выключатель подкапотной лампы;
    4 – звуковой сигнал;
    5 – электродвигатель вентилятора системы охлаждения двигателя;
    6 – датчик включения электродвигателя вентилятора;
    7 – генератор;
    8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
    9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
    10 – электромагнитный клапан включения омыва ветрового стекла;
    11 – свечи зажигания;
    12 – датчик–распределитель зажигания;
    13 – катушка зажигания;
    14 – выключатель света заднего хода;
    15 – датчик указателя температуры охлаждающей жидкости;
    16 – стартер;
    17 – аккумуляторная батарея;
    18 – датчик уровня тормозной жидкости;
    19 – коммутатор;
    20 – датчик верхней мертвой точки 1-го цилиндра;
    21 – колодка диагностики;
    22 – блок управления электромагнитным клапаном карбюратора;
    23 – реле включения стартера;
    24 – концевой выключатель карбюратора;
    25 – электромагнитный клапан карбюратора;
    26 – датчик контрольной лампы аварийного давления масла;
    27 – электродвигатель омывателя стекол;
    28 – электродвигатель вентилятора отопителя;
    29 – дополнительный резистор электродвигателя отопителя;
    30 – переключатель вентилятора отопителя;
    31 – электродвигатель очистителя ветрового стекла;
    32 – прикуриватель;
    33 – лампа подсветки рычагов отопителя;
    34 – штепсельная розетка для переносной лампы;
    35 – подкапотная лампа;
    36 – лампа освещения вещевого ящика;
    37 – монтажный блок;
    38 – выключатель освещения приборов;
    39 – выключатель контрольной лампы стояночного тормоза;
    40 – выключатель стоп-сигнала;
    41 – подрулевой переключатель;
    42 – выключатель наружного освещения;
    43 – выключатель аварийной сигнализации;
    44 – выключатель заднего противотуманного света;
    45 – предохранитель цепи противотуманного света;
    46 – выключатель обогрева заднего стекла;
    47 – боковые указатели поворота;
    48 – плафон;
    49 – разъем для подключения к плафону индивидуального освещения;
    50 – выключатели плафона на стойках дверей;
    51 – реле зажигания;
    52 – выключатель зажигания;
    53 – комбинация приборов;
    54 – выключатель контрольной лампы воздушной заслонки карбюратора;
    55 – задние фонари;
    56 – датчик указателя уровня и резерва топлива;
    57 – элемент обогрева заднего стекла;
    58 – электродвигатель очистителя заднего стекла;
    59 – фонари освещения номерного знака;

    А – порядок условной нумерации штекеров в колодке выключателя зажигания;
    Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

    Схема электрооборудования автомобилей Самара ВАЗ-2108, -2109 — Апрель 1996 года

    Общая схема электрооборудования ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099 с высокой панелью, «Люкс».

    Описание электрической схемы.

    1 – блок-фара;
    2 – моторедуктор очистителя фары;
    3 – противотуманная фара;
    4 – звуковой сигнал;
    5 – электродвигатель вентилятора системы охлаждения двигателя;
    6 – выключатель подкапотной лампы;
    7 – датчик включения электродвигателя вентилятора;
    8 – разъемы для подключения к датчикам износа колодок передних тормозов;
    9 – датчик уровня омывающей жидкости;
    10 – электромагнитный клапан включения омывателя фар;
    11 – электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался);
    12 – электромагнитный клапан включения омывателя ветрового стекла;
    13 – электродвигатель омывателя стекол;
    14 – датчик контрольной лампы давления масла;
    15 – концевой выключатель карбюратора;
    16 – электромагнитный клапан карбюратора;
    17 – датчик уровня масла;
    18 – генератор 37.3701;
    19 – свечи зажигания;
    20 – штепсельная розетка для переносной лампы;
    21 – подкапотная лампа;
    22 – датчик расхода топлива;
    23 – датчик скорости автомобиля;
    24 – датчик-распределитель зажигания;
    25 – блок управления электромагнитным клапаном карбюратора;
    26 – моторедуктор очистителя ветрового стекла;
    27 – коммутатор;
    28 – катушка зажигания;
    29 – стартер;
    30 – датчик верхней мертвой точки 1-го цилиндра*;
    31 – колодка диагностики*;
    32 – реле включения стартера;
    33 – выключатель света заднего хода;
    34 – датчик указателя температуры охлаждающей жидкости;
    35 – аккумуляторная батарея;
    36 – реле включения противотуманных фар;
    37 – датчик уровня тормозной жидкости;
    38 – датчик уровня охлаждающей жидкости;
    39 – монтажный блок;
    40 – выключатель контрольной лампы стояночного тормоза;
    41 – выключатель стоп-сигнала;
    42 – прикуриватель;
    43 – лампа освещения вещевого ящика;
    44 – электро-двигатель вентилятора отопителя;
    45 – дополнительный резистор электродвигателя отопителя;
    46 – переключатель вентилятора отопителя;
    47 – лампа подсветки рычагов отопителя;
    48 – моторедуктор электростеклоподъемника правой передней двери;
    49 – моторедуктор блокировки замка правой передней двери;
    50 – моторедуктор блокировки замка правой задней двери;
    51 – блок управления блокировкой замков дверей;
    52 – выключатель зажигания;
    53 – маршрутный компьютер;
    54 – реле зажигания;
    55 – выключатель контрольной лампы воздушной заслонки карбюратора;
    56 – выключатель электростеклоподъемника правой передней двери;
    57 – выключатель электростеклоподъемника левой передней двери;
    58 – подрулевой переключатель;
    59 – выключатель освещения приборов;
    60 – предохранитель цепи противотуманного света;
    61 – выключатель заднего противотуманного света;
    62 – контрольная лампа включения заднего противотуманного света;
    63 – выключатель противотуманных фар;
    64 – контрольная лампа включения противотуманных фар;
    65 – выключатель обогрева заднего стекла;
    66 – контрольная лампа включения обогрева заднего стекла;
    67 – моторедуктор электростеклоподъемника левой передней двери;
    68 – моторедуктор блокировки замка левой передней двери;
    69 – моторедуктор блокировки замка левой задней двери;
    70 – боковые указатели поворота;
    71 – выключатель плафона на стойке передней двери;
    72 – выключатель плафона на стойке задней двери (на ВАЗ-21083 – не устанавливались);
    73 – плафон;
    74 – плафон индивидуального освещения салона;
    75 – выключатель наружного освещения;
    76 – комбинация приборов;
    77 – выключатель аварийной сигнализации;
    78 – контрольная лампа включения аварийной сигнализации;
    79 – задний фонарь;
    80 – колодки для подключения к элементу обогрева заднего стекла;
    81 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливался);
    82 – фонари освещения номерного знака;
    83 – датчик указателя уровня и резерва топлива

    Порядок условной нумерации штекеров в колодках:
    а – блок-фар, очистителей фар и заднего стекла;
    б – коммутатора и блока управления электромагнитным клапаном карбюратора;
    в – датчика-распределителя зажигания, датчика скорости и датчика расхода топлива;
    г – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);
    д – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
    е – задних фонарей (нумерация выводов по порядку сверху вниз);
    ж – плафона освещения салона;
    з – датчика уровня топлива

    В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

    Электрическая схема ВАЗ 2108, 2109, 21099 с низкой панелью приборов

    Низкая панель приборов устанавливалась на первые ВАЗ 2109 и через несколько лет была заменена новой «высокой» панелью. Низкая панель практически не имела минусов, за исключением устаревшего дизайна и отсутствия тахометра. Ниже приведена схема электрических соединений для автомобилей с низкой панелью.

    1 – блок-фара;
    2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
    3 – выключатель подкапотной лампы;
    4 – звуковой сигнал;
    5 – электродвигатель вентилятора системы охлаждения двигателя;
    6 – датчик включения электродвигателя вентилятора;
    7 – генератор;
    8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
    9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
    10 – электромагнитный клапан включения омыва ветрового стекла;
    11 – свечи зажигания;
    12 – датчик–распределитель зажигания;
    13 – катушка зажигания;
    14 – выключатель света заднего хода;
    15 – датчик указателя температуры охлаждающей жидкости;
    16 – стартер;
    17 – аккумуляторная батарея;
    18 – датчик уровня тормозной жидкости;
    19 – коммутатор;
    20 – датчик верхней мертвой точки 1-го цилиндра;
    21 – колодка диагностики;
    22 – блок управления электромагнитным клапаном карбюратора;
    23 – реле включения стартера;
    24 – концевой выключатель карбюратора;
    25 – электромагнитный клапан карбюратора;
    26 – датчик контрольной лампы аварийного давления масла;
    27 – электродвигатель омывателя стекол;
    28 – электродвигатель вентилятора отопителя;
    29 – дополнительный резистор электродвигателя отопителя;
    30 – переключатель вентилятора отопителя;
    31 – электродвигатель очистителя ветрового стекла;
    32 – прикуриватель;
    33 – лампа подсветки рычагов отопителя;
    34 – штепсельная розетка для переносной лампы;
    35 – подкапотная лампа;
    36 – лампа освещения вещевого ящика;
    37 – монтажный блок;
    38 – выключатель освещения приборов;
    39 – выключатель контрольной лампы стояночного тормоза;
    40 – выключатель стоп-сигнала;
    41 – подрулевой переключатель;
    42 – выключатель наружного освещения;
    43 – выключатель аварийной сигнализации;
    44 – выключатель заднего противотуманного света;
    45 – предохранитель цепи противотуманного света;
    46 – выключатель обогрева заднего стекла;
    47 – боковые указатели поворота;
    48 – плафон;
    49 – разъем для подключения к плафону индивидуального освещения;
    50 – выключатели плафона на стойках дверей;
    51 – реле зажигания;
    52 – выключатель зажигания;
    53 – комбинация приборов;
    54 – выключатель контрольной лампы воздушной заслонки карбюратора;
    55 – задние фонари;
    56 – датчик указателя уровня и резерва топлива;
    57 – элемент обогрева заднего стекла;
    58 – электродвигатель очистителя заднего стекла;
    59 – фонари освещения номерного знака;

    А – порядок условной нумерации штекеров в колодке выключателя зажигания
    Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла

    Схема электрооборудования автомобилей ВАЗ-21093 и ВАЗ-21099 карбюратор

    Схема электрооборудования автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 (с карбюратором, с панелью приборов -21083, с монтажным блоком 2114-3722010—60, выпуск — с 1998 г.)
    1 — блок-Фара; 2 — моторедуктор очистителя фары; 3 — противотуманная Фара; 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель подкапотной лампы; 7 — датчик включения электродвигателя вентилятора, 8 — наконечники проводов, подключаемые кдатчику 7 в случае установки монтажного блока типа 173722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов. 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омыва Фар; 12 — электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омыва ветрового стекла; 14 — электродвигатель омыватепя стекол; 15 — датчик уровня масла; 16 — генератор; 17 — датчик контрольной лампы давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания, 20 — электромагнитный клапан карбюратора; 21 — подкапотная лампа; 22 — датчик-распределитель зажигания; 23 — блок , эле-к ным ора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик уровня тормозной жидкости; 31 — выключатель света заднего хода; 32 — аккумуляторная батарея, 33 — репе включения противотуманных Фар, 34 — датчик уровня охлаждающей жидкости; 35 — монтажный блок, 36 — выключатель контрольной лампы стояночного тормоза; 37 — выключатель стоп-сигнала, 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя; 42 — дополнительный резистор электродвигателя отопителя, 43 — переключатель вентилятора отопителя, 44 — лампа подсветки рычагов отопителя, 45 — моторедукторы эпектростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей, 48 — выключатель очистителей фар, 49 — выключатель апектростеклоподьемника правой передней двери, 50 – выключатель зажигания, 51 — выключатель электростеклоподьемника левой передней двери, 52— реле зажигания; 53 — колодки для подключения к элементам обогрева ‘ 54 — обогрева сиденья, 55— выключатель обогрева левого 56 — репе обогрева 57 — тепь цепи обогрева 58— тепь ’ 59 — ‘ ; 60 — контрольная лампа включения обогрева заднего стекла; 61 — выключатель обогрева заднего стекла; 62 — контрольная лампа включения противотуманных фар, 63 — выключатель противотуманных Фар; 64 — контрольная лампа включения заднего противотуманного света, 65 — выключатель заднего противотуманного света; 66— боковой указатель поворота; 67— выключатель плафона на стойке задней двери (на ВАЗ- 21083— не устанавливаются), 68— выключатель плафона на стойке передней двери; 69- плафон индивидуального освещения салона; 70 — плафон; 71 — теп ь „, з 72 — пия , 73- тень контрольной лампы воздушной заслонки карбюратора‘, 74 — выключатель аварийной сигнализации; 75 — контрольная лампа включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задний фонарь; 78 — колодка для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВА3›21099 не устанавливается), 80 — колодш для подключения к дополнительному стоп-сигналу; 81 — Фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива

    Порядок условной нумерации штекеров в колодках:
    а — блок-фар, очистителей фар и стекла; б — о блока выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный), в — моторедукторов эпектростекпоподъемников и моторедукторов блокировки замков дверей; г — датчика-распределителя зажигания; д — коммутатора и блока управления электромагнитным клапаном карбюратора; е — задник фонарей (нумерация выводов по порядку сверху вниз); ж — плафона освещения салона, 3 — датчика уровня топлива

    Электрические схемы ВАЗ 2108

    Тип 1

    1 — Блок фара (фара, объединенная с передним фонарем)

    2 — Моторедукторы очистителей фар

    3 — Датчик указателя температуры

    4 — Выключатель подкапотной лампы

    5 — Сигнал звуковой

    6 — Выключатель света заднего хода

    7 — Электродвигатель вентилятора

    8 — Датчик электродвигателя вентилятора

    9 — Клапан омыва фар

    11 — Клапан омыва заднего стекла

    12 — Клапан омыва ветрового стекла

    13 — Электродвигатель омыва стекол

    14 — Подкапотная лампа

    15 — Свечи зажигания двигателя авто

    16 — Розетка штепсельная переносной лампы

    17 — Датчик контрольной лампы давления масла

    18 — Датчик-распределитель зажигания

    19 — Клапан карбюратора электромагнитный

    20 — Выключатель концевой в карбюраторе

    22 — Катушка зажигания

    23 — Колодка диагностики

    25 — Батарея аккумуляторная

    26 — Датчик уровня тормозной жидкости

    28 — Блок управления клапаном карбюратора

    29 — Реле дополнительное включения стартера

    30 — Моторедуктор очистителя ветрового стекла

    31 — Лампа подсветки табло управления отопителем

    32 — Электродвигатель вентилятора отопителя

    33 — Резистор дополнительный

    34 — Переключатель электродвигателя отопителя

    35 — Прикуриватель салона

    36 — Лампа освещения вещевого ящика

    37 — Монтажный блок

    38 — Комбинация приборов

    39 — Выключатель стоп-сигнала

    41 — Выключатель контрольной лампы стояночного тормоза

    42 — Выключатель контрольной лампы воздушной заслонки карбюратора

    43 — Выключатель освещения приборов

    44 — Выключатель наружного освещения

    45 — Выключатель аварийной сигнализации

    46 — Выключатель заднего противотуманного света

    47 — Выключатель обогрева заднего стекла

    48 — Указатели поворота боковые

    49 — Выключатели плафона в стойках передних дверей

    50 — Выключатели плафона в стойках задних дверей

    51 — Плафон освещения салона

    52 — Выключатель зажигания

    53. Переключатель стеклоочистителей и смывателей

    54 — Выключатель звукового сигнала

    55 — Переключатель указателей поворота, стояночного света и света фар

    56 — Фонари задние

    57 — Датчик указателя уровня топлива

    58 — Элемент обогрева заднего стекла

    59 — Фонари освещения номерного знака

    60 — Моторедуктор очистителя заднего стекла.

    А — Наконечник провода для подключения к датчику износа тормозных колодок

    В — Штекерный разъём для подключения к плафону индивидуального освещения салона

    I — Условные номера штекеров в колодках монтажного блока

    II — Нумерация штекеров в колодке моторедуктора

    III — Условные номера штекеров в колодке и контактов выключателя зажигания

    К1 — Реле времени смывателя заднего стекла

    К2 — Реле-прерыватель указателей поворота и аварийной сигнализации

    КЗ — Реле очистителя ветрового стекла

    К4 — Контактные перемычки на месте установки реле контроля исправности ламп

    К5 — Реле включения дальнего света фар; Кб. Реле включения очистителя фар

    К7. — Реле включения стеклоподъемников (не устанавливается)

    К8 — Реле включения звукового сигнала

    К9 — Реле включения электродвигателя вентилятора

    К10 — Реле включения обогрева заднего стекла

    К11 — Реле включения ближнего света фар.

    Тип 2

    2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей)

    3 – выключатель подкапотной лампы

    4 – звуковой сигнал

    5 – электродвигатель вентилятора системы охлаждения двигателя

    6 – датчик включения электродвигателя вентилятора

    8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей)

    9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей)

    10 – электромагнитный клапан включения омыва ветрового стекла

    11 – свечи зажигания

    12 – датчик–распределитель зажигания

    13 – катушка зажигания

    14 – выключатель света заднего хода

    15 – датчик указателя температуры охлаждающей жидкости

    17 – аккумуляторная батарея

    18 – датчик уровня тормозной жидкости

    20 – датчик верхней мертвой точки 1-го цилиндра

    21 – колодка диагностики

    22 – блок управления электромагнитным клапаном карбюратора

    23 – реле включения стартера

    24 – концевой выключатель карбюратора

    25 – электромагнитный клапан карбюратора

    26 – датчик контрольной лампы аварийного давления масла

    27 – электродвигатель омывателя стекол

    28 – электродвигатель вентилятора отопителя

    29 – дополнительный резистор электродвигателя отопителя

    30 – переключатель вентилятора отопителя

    31 – электродвигатель очистителя ветрового стекла

    33 – лампа подсветки рычагов отопителя

    34 – штепсельная розетка для переносной лампы

    35 – подкапотная лампа

    36 – лампа освещения вещевого ящика

    37 – монтажный блок

    38 – выключатель освещения приборов

    39 – выключатель контрольной лампы стояночного тормоза

    40 – выключатель стоп-сигнала

    41 – подрулевой переключатель

    42 – выключатель наружного освещения

    43 – выключатель аварийной сигнализации

    44 – выключатель заднего противотуманного света

    45 – предохранитель цепи противотуманного света

    46 – выключатель обогрева заднего стекла

    47 – боковые указатели поворота

    49 – разъем для подключения к плафону индивидуального освещения

    50 – выключатели плафона на стойках дверей

    51 – реле зажигания

    52 – выключатель зажигания

    53 – комбинация приборов

    54 – выключатель контрольной лампы воздушной заслонки карбюратора

    55 – задние фонари

    56 – датчик указателя уровня и резерва топлива

    57 – элемент обогрева заднего стекла

    58 – электродвигатель очистителя заднего стекла

    Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109


    Нажмите для увеличения (380 КБайт)

    Описание:
    1) Блок — фара ваз-2109 (фара, с передним фонарем); 2) Моторедуктор очистителя фар; 3) Датчик температуры ваз-2109; 4) Выключатель подкапотной лампы; 5) Звуковой сигнал; 6) Выключатель света заднего хода; 7) Электродвигатель вентилятора; 8) Датчик электродвигателя вентилятора; 9) Клапан омывателя фар; 10) Генератор ваз-2109; 11) Клапан омывателя заднего стекла; 12) Клапан омывателя ветрового стекла; 13) Электродвигатель омывателя стекол; 14) Лампа подкапотная; 15) Свечи зажигания ваз-2109; 16) Штепсельная розетка переносной лампы; 17) Датчик контрольной лампы давления масла; 18) Датчик-распределитель зажигания ваз-2109; 19) Электромагнитный клапан карбюратора ваз-2109; 20) Концевой выключательв карбюраторе; 21) Коммутатор ваз-2109; 22) Катушка зажигания ваз-2109; 23) Колодка диагностики; 24) Датчик в.м.т. 25) Аккумуляторная батарея; 26) Датчик уровня тормозной жидкости; 27) Стартер ваз-2109; 28) Блок управления клапаном карбюратора ваз-2109; 29) Реле дополнительное включения стартера ваз-2109; 30) Моторедуктор очистителя ветрового стекла; 31) Лампа на табло подсветки управления отпителем; 32) Электродвигатель вентилятора отопителя; 33) Дополнительный резистор; 34) Переключатель электродвигателя отопителя ваз-2109; 35) Прикуриватель; 36) Лампа освещения бордочка; 37) Монтажный блок ваз-2109; 38) Комбинация приборов; 39) Выключатель стоп-сигналов; 41) Выключатель контрольной лампы стояночного тормоза; 42) Выключатель контрольной лампы воздушной заслонки в карбюраторе ваз-2109; 43) Выключатель освещения приборов; 44) Выключатель наружного освещения; 45) Выключатель аварийной сигнализации; 46) Выключатель заднего противотуманного света ваз-2109; 47) Выключатель обогрева заднего стекла; 48) Боковые указатели поворота; 49) Выключатели плафона в стойках передних дверей; 50) Выключатели плафона в стойках задних дверей ваз-2109; 51) Плафон освещения салона; 52) Выключатель зажигания ваз-2109; 53) Переключатель стеклоочистителей и смывателей; 54) Выключатель звукового сигнала; 55) Переключатель указателей поворота, стояночного света и света фар ваз-2109; 56) Фонари задние ваз-2109; 57) Датчик указателя уровня топлива; 58) Элемент обогрева заднего стекла; 59) Фонари освещения номерного знака ваз-2109; 60) Моторедуктор очистителя заднего стекла.

    А) Наконечник провода подключения к датчику износа тормозных колодок; В) Штекерный разъём подключения к плафону освещения салона;

    I) Номера штекеров в колодках монтажного блока ваз-2109; II) Номера штекеров в колодке моторедуктора; III) Условные обозначения номеров штекеров в колодке и контактов выключателя зажигания ваз-2109;

    К1) Реле времени омывателя заднего стекла; К2) Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ) Реле очистителя ветрового стекла; К4) Контактные перемычки на месте установки реле контроля исправности ламп; К5) Реле включения дальнего света фар ваз-2109; Кб) Реле включения очистителя фар ваз-2109; К7) Реле включения стеклоподъемников (на ваз-2109 не устанавливается); К8) Реле включения звукового сигнала; К9) Реле включения электродвигателя вентилятора; К10) Реле включения обогрева заднего стекла; К11) Реле включения ближнего света фар.

    Схема автомобиля — Лада Самара

    Представляем принципиальные схемы электрооборудования на ВАЗ 2109 1987+ г.в. Переднеприводный ВАЗ-2109 начали продавать с 1987 года. А более удачную модификацию «девятки» ВАЗ-21093 выпустили в 1990-м году, естественно, с повышением цены по сравнению с 2109. Новое решение передней части с коротким крылом и отдельным сегментом передка и радиатора было выполнено в связи с унификацией с седаном ВАЗ-21099, на котором устанавливали «длинные» крылья. Салон идентичен другим моделям «Спутника». С начала 90-х автомобили в комплектации «Люкс» оснащают иной, более современной панелью приборов с тахометром и маршрутным компьютером. Применяемая гамма двигателей пополнилась мотором с системой распределенного впрыска топлива, обеспечивающим повышение динамических свойств и улучшения топливной экономичности. На часть выпуска автомобилей предусмотрена установка противоугонной системы. Дополнительные удобства создают осуществляемые с места водителя электроблокировка дверей и электроуправление стеклоподъемниками. Бортовая система контроля напоминает о непристегнутых ремнях безопасности, неполном закрытии дверей, оставленном ключе зажигания и работоспособности отдельных узлов.

    Электросхема оборудования на Лада Самара

    1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
    2 — электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
    3 – выключатель подкапотной лампы 33 – лампа подсветки рычагов отопителя
    4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
    5 — электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
    6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
    7 – генератор 37 – монтажный блок
    8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов
    10 — электромагнитный клапан включения омыва ветрового стекла 39 — выключатель контрольной лампы стояночного тормоза
    11 – свечи зажигания 40 – выключатель стоп-сигнала
    12 – датчик–распределитель зажигания 41 – подрулевой переключатель
    13 – катушка зажигания 42 – выключатель наружного освещения
    14 – выключатель света заднего хода 43 – выключатель аварийной сигнализации
    15 — датчик указателя температуры охлаждающей жидкости 44 — выключатель заднего противотуманного света
    16 – стартер 45 — предохранитель цепи противотуманного света
    17 – аккумуляторная батарея 46 – выключатель обогрева заднего стекла
    18 – датчик уровня тормозной жидкости 47 – боковые указатели поворота
    19 – коммутатор 48 – плафон
    20 – датчик верхней мертвой точки 1-го цилиндра 49 — разъем для подключения к плафону индивидуального освещения
    21 – колодка диагностики 50 – выключатели плафона на стойках дверей
    22 — блок управления электромагнитным клапаном карбюратора 51 – реле зажигания
    23 – реле включения стартера 52 – выключатель зажигания
    24 – концевой выключатель карбюратора 53 – комбинация приборов
    25 – электромагнитный клапан карбюратора 54 — выключатель контрольной лампы воздушной заслонки карбюратора
    26 – датчик контрольной лампы давления масла 55 – задние фонари
    27 – электродвигатель омывателя стекол 56 – датчик указателя уровня и резерва топлива
    28 – электродвигатель вентилятора отопителя 57 – элемент обогрева заднего стекла
    29 — дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
    30 – переключатель вентилятора отопителя

    Электрическая схема автомобиля ВАЗ 2108

    Цветная электросхема автомобиля ваз-2108. С помощью данной схемы электрооборудования каждый автолюбитель сможет выявить на своем автомобиле неисправности в электропроводке. При наличии не измерительного прибора владелец автомобиля сможет установить, почему не работает зажигание, не включается стартер, сломалась система отопителя или не выдает требуемое напряжение генератор. На остальные модели смотрите документацию здесь.

    Электросхема ВАЗ-2108

    1. Блок фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла ваз 2108; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания двигателя авто; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе; 21.Коммутатор; 22. Катушка зажигания ваз 2108; 23. Колодка диагностики; 24. Датчик в.м.т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер ваз; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла 2108; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель салона; 36. Лампа освещения вещевого ящика; 37. Монтажный блок; 38. Комбинация приборов 2108; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для 2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и смывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар ваз 2108; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла ваз 2108; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла.

    А. Наконечник провода для подключения к датчику износа тормозных колодок;
    В. Штекерный разъём для подключения к плафону индивидуального освещения салона;

    I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторедуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени смывателя заднего стекла; К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла ваз 2108; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъемников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.

    Электрическая схема автомобилей ВАЗ-2108 — второй вариант

    1 – блок-фара авто;
    2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
    3 – выключатель подкапотной лампы;
    4 – звуковой сигнал;
    5 – электродвигатель вентилятора системы охлаждения двигателя;
    6 – датчик включения электродвигателя вентилятора;
    7 – генератор;
    8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
    9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
    10 – электромагнитный клапан включения омыва ветрового стекла;
    11 – свечи зажигания;
    12 – датчик–распределитель зажигания;
    13 – катушка зажигания;
    14 – выключатель света заднего хода;
    15 – датчик указателя температуры охлаждающей жидкости;
    16 – стартер ваз-2108;
    17 – аккумуляторная батарея;
    18 – датчик уровня тормозной жидкости;
    19 – коммутатор;
    20 – датчик верхней мертвой точки 1-го цилиндра;
    21 – колодка диагностики;
    22 – блок управления электромагнитным клапаном карбюратора;
    23 – реле включения стартера;
    24 – концевой выключатель карбюратора;
    25 – электромагнитный клапан карбюратора;
    26 – датчик контрольной лампы аварийного давления масла;
    27 – электродвигатель омывателя стекол;
    28 – электродвигатель вентилятора отопителя;
    29 – дополнительный резистор электродвигателя отопителя;
    30 – переключатель вентилятора отопителя;
    31 – электродвигатель очистителя ветрового стекла;
    32 – прикуриватель;
    33 – лампа подсветки рычагов отопителя;
    34 – штепсельная розетка для переносной лампы;
    35 – подкапотная лампа;
    36 – лампа освещения вещевого ящика;
    37 – монтажный блок;
    38 – выключатель освещения приборов;
    39 – выключатель контрольной лампы стояночного тормоза;
    40 – выключатель стоп-сигнала;
    41 – подрулевой переключатель;
    42 – выключатель наружного освещения;
    43 – выключатель аварийной сигнализации;
    44 – выключатель заднего противотуманного света;
    45 – предохранитель цепи противотуманного света;
    46 – выключатель обогрева заднего стекла;
    47 – боковые указатели поворота;
    48 – плафон ваз-2108;
    49 – разъем для подключения к плафону индивидуального освещения;
    50 – выключатели плафона на стойках дверей;
    51 – реле зажигания;
    52 – выключатель зажигания;
    53 – комбинация приборов;
    54 – выключатель контрольной лампы воздушной заслонки карбюратора;
    55 – задние фонари;
    56 – датчик указателя уровня и резерва топлива;
    57 – элемент обогрева заднего стекла;
    58 – электродвигатель очистителя заднего стекла;
    59 – фонари освещения номерного знака.

    Электрооборудование ВАЗ-2108. Общие сведения

    Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

    Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

    Большинство предохранителей и реле находятся в монтажном блоке, номинал предохранителей и защищаемые ими цепи указаны в таблице. До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

    С 1998 г. на части автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями (см. Замена предохранителей и реле). Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить и датчик включения электровентилятора нового образца. Некоторые различия имеются и в схеме подключения очистителей фар — они описаны в разделе Очистители и омыватели фар. Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема Х11.

    Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его. Запорный стержень утапливается (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено». Выключатель зажигания также снабжен механическим блокировочным устройством против ошибочного включения стартера при работающем двигателе. Для повторного включения стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выключено» и лишь затем в положение «Стартер».

    Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы.

    На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя колодка его подключения сохранена). Реле и предохранители системы впрыска находятся возле контроллера, под журнальной полкой панели приборов.

    Схемы электрооборудования автомобилей приведены в Приложениях.

    При ремонте системы электрооборудования отсоединяйте клемму «–» аккумуляторной батареи (при выключенном зажигании).

    Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину его перегорания.

    Не используйте предохранители увеличенного номинала или самодельные: это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

    Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

    Монтажные блоки

    а – расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
    К1 – реле включения очистителей фар;
    К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
    К3 – реле очистителя ветрового стекла;
    К4 – реле контроля исправности ламп;
    К5 – реле включения стеклоподъемников;
    К6 – реле включения звуковых сигналов;
    К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар;
    К9 – реле включения ближнего света фар;
    F1–F16 – плавкие предохранители;
    б – монтажный блок 17.3722;
    в – монтажный блок 2114-3722010-60.

    Цепи, защищаемые плавкими предохранителями в монтажном блоке 17.3722.

    № предохранителяЗащищаемые цепи
    1 (8 А)Правая противотуманная фара
    2 (8 А)Левая противотуманная фара
    3 (8 А)Очистители фар (в момент включения).
    Реле включения очистителей фар (контакты).
    Клапан включения омыва фар
    4 (16 А)Очистители фар (в рабочем режиме).
    Реле включения очистителей фар (обмотка).
    Электродвигатель вентилятора отопителя.
    Электродвигатель омывателя стекол.
    Моторедуктор очистителя заднего стекла.
    Реле времени омывателя заднего стекла.
    Клапаны включения омыва ветрового и заднего стекол.
    Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
    Реле (обмотка) включения обогрева заднего стекла.
    Контрольная лампа обогрева заднего стекла.
    Лампа освещения вещевого ящика
    5 (8 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

    Цепи, защищаемые плавкими предохранителями в монтажном блоке 2114-3722010-60.

    № предохранителяЗащищаемые цепи
    F1 (10 А)Очистители фар (в момент включения).
    Реле включения очистителей фар (контакты).
    Клапан включения омыва фар
    F2 (10 А)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
    Контрольная лампа аварийной сигнализации
    F3 (10 А)Задние фонари (лампы стоп-сигнала).
    Плафон освещения салона
    F4 (20 А)Элемент обогрева заднего стекла.
    Реле (контакты) включения обогрева заднего стекла.
    Штепсельная розетка для переносной лампы.
    Прикуриватель
    F5 (20 А)Электродвигатель вентилятора системы охлаждения двигателя.
    и реле его включения (контакты).
    Звуковой сигнал и реле его включения
    F6 (30 А)Электростеклоподъемники передних дверей.
    Реле включения электростеклоподъемников
    F7 (30 А)Очистители фар (в рабочем режиме).
    Реле включения очистителей фар (обмотка).
    Электродвигатель вентилятора отопителя.
    Электродвигатель омывателя стекол.
    Моторедуктор очистителя заднего стекла.
    Реле времени омывателя заднего стекла.
    Клапаны включения омыва ветрового и заднего стекол.
    Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
    Реле (обмотка) включения обогрева заднего стекла.
    Контрольная лампа обогрева заднего стекла.
    Лампа освещения вещевого ящика
    F8 (7,5 А)Левая противотуманная фара
    F9 (7,5 А)Правая противотуманная фара
    F10 (7,5 А)Фонари освещения номерного знака.
    Подкапотная лампа.
    Лампы освещения приборов.
    Контрольная лампа наружного освещения.
    Табло подсветки рычагов отопителя.
    Лампа освещения прикуривателя
    Левая фара (габаритный свет).
    Левый задний фонарь (габаритный свет)
    F11 (7,5 А)Правая фара (габаритный свет).
    Правый задний фонарь (габаритный свет)
    F12 (7,5 А)Правая фара (ближний свет)
    F13 (7,5 А)Левая фара (ближний свет)
    F14 (7,5)Левая фара (дальний свет).
    Контрольная лампа включения дальнего света фар
    F15 (7,5 А)Правая фара (дальний свет)
    F16 (15 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

    Замыкание контактов при различных положениях ключа зажигания

    Положение ключаКонтакты под напряжениемВключаемые цепи
    0 (выключено)30 и 30/1
    I (зажигание)30-INTНаружное освещение. Освещение приборов.
    Сигнализация дальним светом фар
    30/1-15/2Обмотка возбуждения генератора. Система зажигания.
    Очиститель ветрового стекла. Блок управления
    электромагнитным клапаном карбюратора.
    Указатели поворота.Свет заднего хода. Контрольные приборы
    30-15/2Ближний и дальний свет фар. Противотуманный свет.
    Фароочистители. Очиститель заднего стекла.
    Обогрев заднего стекла. Омыватель. Вентилятор отопителя.
    Вентилятор системы охлаждения двигателя
    II (стартер)30/1-15/1См. положение I (зажигание)
    30-50Стартер
    30-INTСм. положение I (зажигание)
    30-INTСм. положение I (зажигание)
    30/1-Р–*

    * Контакт «Р» до 1988 г. использовался для включения стояночного света.

    голоса
    Рейтинг статьи
    Читать еще:  Как снять и покрасить щетки стеклоочистителя
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
