Как должны светить противотуманные фары. Регулировка противотуманных фар

После этого следует припарковать автомобиль на ровной поверхности, в 5-10 м от гладкой стены или экрана.

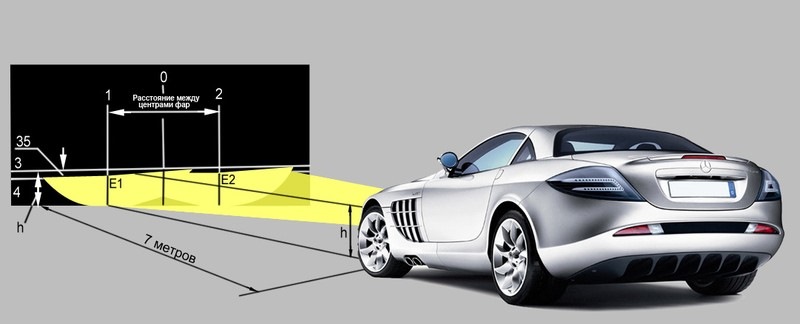

Схема регулирования

Схема регулировки противотуманных фар в принципе проста. Она заключается в установлении вертикального и горизонтального углов их положения.

Регулировка света противотуманных фар

Точная регулировка света противотуманных фар производится на СТО, где механики используют специальный прибор, реглоскоп, что имеет оптический измерительный узел.

В домашних условиях ПТФ можно отрегулировать с помощью отвертки и схемы регулирования. Кстати, настройки противотуманок осуществляется только по высоте. После установки центра светового пучка необходимо отверткой вращать регулировочный винт так, чтобы добиться необходимого фокуса. Позаботьтесь о безопасности езды во время тяжелых погодных условий самостоятельно.

Полезная информация? Сохраните у себя, чтобы не потерять

Регулировка противотуманных фар

Подготовка к работе

Когда для регулировки фар приезжают на СТО, там перед самой процедурой мастера проверяют давление в шинах и выравнивают его. Водителя просят остаться в автомобиле; в идеале надо бы, чтоб и топливный бак был заполнен — таким образом становится понятна стандартная нагрузка автомобиля. Советуем воспользоваться правилами СТО и при самостоятельной регулировке сделать то же самое.
Для любой проверки вам потребуется ровная площадка без кочек под колесами, без уклонов и ям.Для самостоятельных проверок, помимо ровной площадки, нужна еще и стена, чтобы на ней проверить отражение света фар. Перед проверкой обнулите корректор фар, расположенный где-то около руля в салоне автомобиля.

Как правильно отрегулировать противотуманки?

Существует всего два варианта качественной регулировки ПТФ. Они достаточно эффективны и повсеместно применяются в автосервисах. Рассмотрим оба способа, но первый вариант более корректный, и мы его используем в нашей СТО.

Первый вариант

Для работы потребуется:

• Лазерный строительный уровень;
• Черный маркер или мел.
• Картон;
• Инструменты для регулировки противотуманных фар;
• Горизонтальная поверхность с вертикальной стеной.

Подготовка

Размещаем транспортное средство на ровном полу не ближе пяти метров от стены. Корректируем давление в колесах, доведя его до необходимых показателей. Во всех шинах оно должно быть равным. Протираем стекла противотуманных фар, чтобы нейтрализовать искажения света и ослабляем регулировочные болты. Если противотуманки утоплены в бампер, то необходимо снять декоративные заглушки, чтобы получить возможность регулировки. Для хорошей настройки необходимо точно определить центр плафона.

Начинаем регулировку

Теперь следует включить лазерный уровень и установить его таким образом, чтобы красный луч разделял противотуманную фару пополам. На стене также отразится луч лазера. Его необходимо отметить маркером или мелом. Таким образом, мы перенесли центр противотуманной фары на вертикальную плоскость. Включаем свет и один плафон закрываем картонкой. Регулировку следует выполнить так, чтобы граница светового луча осталась ниже нарисованной на стене линии. Аналогичную процедуру делаем со второй фарой.

Такие настройки являются оптимальными и полностью соответствуют ГОСТу. Поскольку противотуманки находятся ниже основных фар, то необходимо учитывать преломление света. Данный показатель измеряется в процентах и указывается на главной оптике. К примеру, на вашей фаре стоит значение 1,2%. Обычно противотуманные элементы устанавливают посередине между фарами и поверхностью дороги. Следовательно, коэффициент делим на два. Получаем 0,6%. Точно измеряем расстояние от машины до стены с разметкой. Этот промежуток составляет 5 м. Полученную величину умножаем на половину коэффициента преломления света. В нашем случае 5000 см умножим на 0,6% и получим 3 см. На стене чертим вторую линию, которая должна быть ниже первой на три сантиметра и регулируем противотуманки по новой линии. Благодаря такой точной настройке ПТФ не будут конфликтовать с основным светом, что максимально увеличит освещенность дороги в туман.

Второй вариант

Подготовка аналогичная, как в предыдущем случае. Однако вместо уровня используется обычная рулетка. На стене отмечается расстояние от центра противотуманных плафонов до пола. Маркируем линию, соединяя две отметки. Все остальные действия выполняем в такой же последовательности, как и в первом способе с учетом преломления света.

Как должны светить противотуманные фары?

Туман – это концентрация мельчайших капелек воды, которые способны отражать свет, ослепляя водителя. Причем, чем пучок света ярче, чем видимость хуже. Именно по этой причине свет противотуманок должен проходить максимально близко к земле.

Как сделать регулировку фар

Для начала выберете стену, к которой сможете подъехать на расстояние около пяти метров. Проверьте, чтобы автомобиль стоял ровно. Включите фары и проверьте по отражению на стене, ровно ли они светят.

Удобнее всего регулировать фары в сумерки, так как свет на стене будет более контрастным, чем днем. Если разницы в свете вы не обнаружили — поздравляем, вам регулировать фары не нужно. Если же один пучок света находится ниже другого, придется настроить свет.

Чтобы проверить, по какой фаре определять «правильную» регулировку, попросите у той же стены встать человека. При среднем росте вашего помощника фары будут светить на уровне его колен. Это правильная граница регулировки.

Подключаем фары

Существует два основных пути подключения, от которых в дальнейшем также будет зависеть и то, как правильно отрегулировать противотуманные фары.

Первый, и самый элементарный – это обычное подключение всей системы проводов. Зачастую на такую установку уходит около 15-20 минут. Все просто, ведь для того, чтобы подключить фару нужно вставить все необходимые провода в правильные разъемы. В заводской схеме уже стоят самые важные детали. Важно осознавать, что подбирать фары нужно исключительно под свой автомобиль. В комплекте должна быть кнопка и само оборудование. Не забудьте, что каждый провод нужно тщательно изолировать.

Монтаж начинается со снятия центральной панели , под которой и скрываются необходимые провода. Именно в этот момент стоит проверить наличие всех элементов, например, реле, кнопки и так далее. Иногда требуется полная замена всех деталей, в том числе и проводов.

Нужный нам провод находится возле лампочек, ведущих к печке, на конце которого вы увидите релейный контакт, к которому мы и подключим фары. Для этого присоедините один провод к кнопке, а второй – к найденному релейному контакту. Важно сделать так, чтоб цепь замкнулась.

На видео как подсоединить противотуманные фары:

Сложнее, когда в автомобиле нет проводки и провода нужно проложить самостоятельно. В этом случае помимо непосредственно фар нужно приобрести выключатель, реле и предохранитель. Медные провода в изоляции следует аккуратно проложить так, чтоб в итоге от кнопки провод шел под педалью к аккумулятору, а оттуда, как и в ситуации с встроенной проводкой, к фарам.

Подключить противотуманки несложно, если в автомобиле уже имеется проводка для их питания, нужно убедиться, что размеры фар и штекеров подходящие. Если же электрическую цепь нужно проложить самому, то запаситесь изолированным медным проводом, реле, выключателем и предохранителем. Последний выбирайте в зависимости от мощности фар. Можно подключить эти приборы от аккумулятора через выключатель. Контакты ламп подключают попарно в одну цепь и подсоединяют один к «-» клемме, а другой к «+».

Еще один вариант схемы: основа из первого способа, но от кнопки питания прибора цепь подключают к любому из проводов , в котором возникает напряжение, когда включают зажигание.

Какие способы регулировки существуют

Самый простой, но не очень точный способ — подъехать к стене и «на глаз» настроить пучки света. Еще один простой, но чуть более точный способ — найти на стене трафарет для регулировки фар. Такие часто висят на стенах СТО. Вместо коленей помощника и воображаемого уровня регулировки на трафарете будут отмечены места, куда должен попадать свет фар.

Точнее с задачей справится лазерный уровень, продающийся в строительных магазинах. Схема проверки та же: выбираете ровную площадку, подъезжаете к стене дома на 5 метров, включаете фары. Затем поставьте строительный инструмент так, чтобы лазерный луч проходил ровно посередине фар и отражался на стене. Если граница света и тени расположилась выше лазерной линии, то ваши фары слепят встречных водителей. Если граница намного ниже лазера, то фары горят только под колесами, не освещая дорогу.

Самый точный способ регулировки знают мастера на станциях технического обслуживания — в их распоряжении специальные приборы.

Регулировка света противотуманных фар

Точная регулировка света противотуманных фар производится на СТО, где механики используют специальный прибор, реглоскоп, имеющий оптический измерительный узел.

В домашних условиях ПТФ можно отрегулировать с помощью отвёртки и схемы регулировки. Кстати, настройка противотуманок осуществляется только по высоте. После установления центра светового пучка необходимо отвёрткой поворачивать регулировочный винт так, чтобы добиться необходимого фокуса. Побеспокойтесь о безопасности езды во время тяжёлых погодных условий самостоятельно.

На современных автомобилях устанавливаются различные световые приборы – галогеновые и светодиодные лампы, ксенон.

Регулировка фар дальнего и ближнего света

На отрегулированные фары в правилах существует ГОСТ. То есть если фары отрегулированы неверно, сотрудник ГИБДД вообще-то вправе запретить вам дальнейшее использование автомобиля до исправления неисправностей. Так что это может стать серьезной проблемой.

Габаритные огни редко дают яркий свет, который будет четко отражаться от стены даже в темное время суток, поэтому регулировку фар производят по ближнему свету. Для того, чтобы проверить дальний, отдельно регулировать фары не придется — блоки света совмещены.

Если уровень фар при проверке вас не устроил, откройте капот и найдите регулировочные винты. Как правило, они расположены на задней части фары. Если при беглом взгляде винты вы не нашли, обратитесь к инструкции и строению модели своего авто.

Цвет световых пучков

Противотуманки могут быть в нескольких цветовых оттенках. Луковицы, изготовленные из вольфрама — галогенные лампы работают лучше для освещения земли на малых расстояниях. Эти луковицы бывают жёлтыми, синими, оранжевыми или с белым оттенком. Жёлтые огни являются наиболее полезными и безопасными. Некоторые противотуманные фонари используют голубой оттенок, который может поглощать свет от тумана и снега. Белые тонированные луковицы, которые близки к дневному свету, также являются неплохим вариантом для ПТФ. Иногда противотуманки могут иметь зелёный оттенок.

Регулировка ПТФ

Противотуманные фары на глаз уже не отрегулировать — их свет слишком мягкий и рассеивающийся. Лучше всего «противотуманки» проверять в сервисе. А для самостоятельной работы потребуется все та же ровная площадка и стена. А также рулетка, скотч или мел.

Замерьте расстояние между противотуманной фарой и землей. На стене отметьте горизонтальной линией то же расстояние. Верхняя граница света не должна выходить за пределы этой линии. Поставьте точки на стене в тех местах, где находятся пучки света ПТФ. Расстояние между точками будет равно примерно 12 см. Разделите стену вертикальной полосой на две равные части. Начертите на каждой половинке вертикальную линию от противотуманной фары до земли и от точки с пучком света до уровня автомобиля. Пересечение этих линий станет центром ПТФ. При регулировке «противотуманок», не забудьте, что настраивают ПТФ только по высоте, они не должны «болтаться» из стороны в сторону.

И помните, что правильно отрегулированные фары не только берегут вашу карму от проклятий встречных автомобилей! Они отвечают за вашу же безопасность на дороге, освещая обочину, знаки, разметку и дорожное полотно.

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

• Ограничение по количеству.
  Количество строго ограничено, если быть точным их должно быть не более двух.
• Место расположения.
  «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
• При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню,
  чем фары ближнего света.
• Углы видимости «противотуманок» не должны перекрываться элементами автомобиля,
  в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
• Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

Регулировка противотуманных фар: правила, нормы и требования

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало.

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

Какими законодательными документами оговорены правила установки и регулировки противотуманных фар?

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Как отрегулировать ПТФ — основные моменты

Первым делом следует нанести разметку на ровной вертикальной поверхности, это может быть стена, для этого понадобится мел и рулетка.

Разметка представляет собой:

1. Вертикальную линию, которая соответствует центральной оси машины;
2. Две параллельные линии, которые проходят через центр туманок;

После рисуем две горизонтальные линии. Верхняя — представляет собой величину между центрами противотуманок и дорожным покрытием. Нижняя, в свою очередь, зависит от того сколько метров до машины, а также на какой высоте находится верхняя линия. Для примера, если к машине 10 метров, а верхняя линия находится на высоте 25-50 см, то нижняя линия будет находиться на высоте 10 см.

Далее следует включить ПТФ и убедиться в правильности их регулировки. Берем кусок плотного материала и закрываем одну противотуманную фару. Сверяем точность настройки и оцениваем отклонения, если они имеются. При необходимости производится настройка противотуманных фар при помощи регулировочных винтов. Эти винты будут у каждого свои, в зависимости от марки и модели авто. Регулировка длится до тех пор, пока световой луч не будет соответствовать контрольным точкам. После настройки по-отдельности сверяются обе туманки одновременно. Если все совпадает, регулировка ПТФ может считаться завершенной.

Нередко регулировка ПТФ своими руками не дает нужного результата и эффективность противотуманных фар по-прежнему не устраивает владельца. В таком случае следует обратиться к опытным специалистам, которые используя спецоборудование (реглоскоп), выполнят регулировку противотуманок быстро и правильно. Также случается, что качество света не устраивает, в таком случае следует убедиться в том, что в противотуманных фарах установлены правильные лампочки. Кстати, ксенон в ПТФ в условиях тумана вряд ли вас спасет, т. к. именно желтый свет эффективно проникает сквозь пелену тумана, дождя и снега. Ксенон в туманках в большинстве случаев носит скорее декоративный эффект.

На этом у меня все. Надеюсь статья была вам полезной. Пишите в комментариях как по-вашему нужно правильно регулировать ПТФ, а также как часто вам приходится использовать противотуманные фонари. Также буду признателен за репост данной статьи в социальные сети, поделитесь хорошей информацией с близкими и пусть хорошие люди читают хорошие статьи!

Регулировка противотуманных фар

Любой, более или менее опытный, водитель понимает необходимость использования дополнительных осветительных приборов, коими являются противотуманные фары. Штатные фары дальнего (ближнего) света, призванные обеспечить достаточный уровень освещения дорожного полотна, со своей функциональной задачей справляются далеко не всегда, а в условиях моросящего дождя, мокрого снега и, особенно, тумана способны существенно осложнить реальность восприятия дорожной обстановки водителем. Создаваемый ими относительно высокий луч света, преломляясь во влажном воздухе, создает довольно плотную световую завесу, ограничивающую обзор дороги.

Решением этой проблемы стало использование на транспортном средстве специальных внешних осветительных приборов, названных противотуманными фарами. Практика применения этих фар показала прямую зависимость степени эффективности их функционирования от правильного расположения прибора относительно поверхности земли.

Порядок использования противотуманных фар

Конструктивное исполнение противотуманок должно отвечать требованиям существующей нормативно-правовой базы, включающей Правила Дорожного Движения (далее ПДД), ГОСТ 8769-75 (далее ГОСТ) и Правила (единообразные предписания) ЕЭК ООН. Перечень основных требований данных регламентов сводится к следующему:

• Световой луч, производимый противотуманной фарой, должен отвечать нескольким условиям:

— светораспределение луча направлено вниз, а его верхняя граница должна быть четко очерчена;

— величина горизонтального угла рассеивания не превышает 70 0 .

• Высота установки – не менее 250 миллиметров от поверхности дорожного полотна.
• Максимальное расстояние между противотуманной фарой и внешним габаритом транспортного средства – не более 400 миллиметров.

Кроме того, ПДД определен режим использования противотуманок — условия недостаточной (дождь, снег, туман) или ограниченной (горные дороги, крутые повороты) видимости.

Как отрегулировать противотуманные фары

Главной задачей процесса регулировки противотуманок заключается в придании им определенного положения в пространстве, характеризующегося формированием светового луча, направленного в свободную от конденсата и испарений зону, находящуюся на расстоянии 0,3-0,7 метра от поверхности дорожного покрытия. Расширение указанных границ в ту или иную сторону существенно сказывается на функциональности противотуманок.

Технологическая операция по выполнению регулировочных работ сводится к установке определенных значений вертикального и горизонтального углов положения прибора.

Подготовительные мероприятия

Регулировка противотуманных фар предваряется выполнением следующих мероприятий:

• подбор ровной горизонтальной площадки;
• замер давления в шинах автомобиля и доведения его до значения, определенного в инструкции по эксплуатации автомобиля (величина данного параметра влияет на высоту расположения противотуманок относительно дорожного полотна);
• заправка топливного бака (до полного);
• загрузка автомобиля до веса, равного весу нагрузки основного периода эксплуатации;
• на расстоянии 10-ти метров (некоторые специалисты сокращают его до 5-ти метров) от транспортного средства выставляем (перпендикулярно поверхности) специальный экран (в качестве последнего можно использовать стену, гаражные ворота и т.п.);
• подготовка инструмента: отвертки, средства измерения (линейка, рулетка).

Схема регулировки противотуманных фар

На экране выполняется разметка линий, точки пересечений которых и границы образованных ими геометрических фигур, обозначают необходимые параметры регулировки:

а) Наносятся строго вертикальные линии:

— «о-о» — осевая линия транспортного средства;

— «з-з» — линии, симметричные друг другу и проходящие через точки, соответствующие центрам противотуманных фар. «В» — расстояние от линии центра фары до осевой линии транспортного средства.

б) Далее наносятся горизонтальные линии «1» и «2», где «А» — расстояние от поверхности площадки до центра оптического элемента противотуманной фары, а расстояние «Б» определяется в соответствии с данными, приведенными в Таблице №1.

Таблица№1

Примечание: значения указаны для случая, когда транспортное средство установлено от экрана на расстоянии 10-ти метров. В результате проведенной разметки должна получиться схема регулировки противотуманных фар, аналогичная представленной на Рисунке №1.

в) Включаются противотуманные фары. Одна из противотуманок закрывается не пропускающим свет экраном (плотная материя, фанера, картон и т.п.), поскольку регулировка приборов производится раздельно.

г) Посредством регулировочных винтов, расположение которых указано в Руководстве по эксплуатации транспортного средства, производится перемещения светового пучка до момента соблюдения следующих условий:

• Центр светового пучка должен располагаться в точке пересечения линий «з-з» и «2».
• Верхняя граница светового пятна, образованного противотуманной фарой должна совпадать с линией «2».

д) Открываем обе противотуманные фары и контролируем идентичность расположения световых пятен, производимых ими, на экране.

Если все вышеперечисленные условия выполнены – противотуманные фары транспортного средства отрегулированы.

Дополнительная информация

Кроме расположения, довольно значимую роль в эксплуатационном процессе данных светооптических приборов играет цвет создаваемого ими светового луча. Наиболее эффективными считаются противотуманки, генерирующие луч, цвет которого располагается в длинноволновом секторе спектра. Физическое обоснование данного утверждения заключается в ином типе преломления такого луча в каплях влаги и способности избегать взвешенных частиц, размер которых менее длины волны. А, так как ПДД запрещают использование передних осветительных приборов красного цвета, наиболее эффективными являются противотуманные фары, создающие световой луч желтого цвета.

Резюмируя вышесказанное, ответим на довольно распространенный вопрос: «Зачем регулировать противотуманки самому, ведь на СТО это сделаю более профессионально?».

Конечно, регулировка противотуманных фар силами специалистов автосервиса по определению предполагает повышенный уровень точности. Однако отличие технологии заключается лишь в применении реглоскопа – прибора, оснащенного оптическим измерительным узлом. Да и устранение не влияющих на безопасность движения миллиметровых погрешностей, допущенных при самостоятельной регулировке, не стоят тех материальных затрат, которые потребуют с вас профессионалы.

Ремонт автомобилей.Информация.

ремонт,информация для технического обслуживания,автомобильные новости,отзывы,диагностика,форум

Как отрегулировать противотуманные фары.

Только противотуманные фары позволяют улучшить обзорность при неудовлетворительной видимости связанной с плохими погодными условиями (туман, плотный дождь, метель). Но эффективно работать могут только правильно отрегулированные противотуманки.

Рекомендации по установке:

Правильные размеры для регулировки противотуманных фар.

Дабы точно отрегулировать противотуманные фары, важно правильно установить их на автомобиль. Располагаться противотуманки должны на уровне около 250 мм от земли .

Помимо этого необходимо их закрепить так чтобы фары не выступали за габариты машины более чем основная оптика и не препятствовали работе. Рекомендовано крепление противотуманок на примерном расстоянии в 400 мм/600 мм от корпуса основной фары автомобиля.

После монтирования фар нужно необходимо правильно отрегулировать их вертикальные и горизонтальные углы расположения.Иначе эффективность их работы будет снижена,и вместо надежного источника света в туман они превратятся в источник проблем.

Процесс регулировки противотуманных фар: Положение автомобиля и световых пучков на экране при регулировки.

1. Специальный подвижной экран подставляют вплотную или само транспортное средство подгоняют к ровной стене на расстоянии 7 или 6 метров.

2. На экране при помощи карандаша видимыми точками отмечается центр фар, после чего отступив 100 мм вниз проводится горизонтальная линия.

3. Следом за выполнением разметки подвижный экран необходимо отодвинуть на семь или шесть метров от автомобиля (а в случае со стеной – отогнать машину) и включить противотуманки.

4. При правильно отрегулированных противотуманных фарах, верхняя граница излучаемого ими света должна находиться на одном уровне с проведённой ранее горизонтальной чертой.Помимо этого необходимо измерить расстояние между центрами пучков света.Его оптимальная величина должна составлять 1200 мм .

Проверка свечения противотуманных фар:

После установки и регулировки противотуманной оптики необходимо обязательно её протестировать.Это поможет понять насколько точно светят противотуманные фары.Естественно что лучше всего это делать в туманный день,либо с наступлением сумерек выехав на трассу и включив противотуманки.

Правильно отрегулированные фары должны обеспечивать максимальную освещённость пути на расстоянии двадцати и более метров от автомобиля.

Если были замечены какие-либо отклонения от нормальной работы противотуманок и самостоятельно отрегулировать их правильно не получается.Необходимо обратиться в специализированный центр для проведения компьютерной коррекции света фар.

Самостоятельная настройка и регулировка противотуманных фар

Противотуманные фары имеют решающее значение в условиях тумана, увеличивая видимость, помогая избежать несчастных случаев и улучшая ориентацию на дороге. К сожалению, если настройка противотуманных фар будет неудачной, они могут быть чрезвычайно опасны как для вас, так и для других водителей, которые будут ослеплены бликами.

Правильная настройка противотуманок является наиболее важной целью их установки и во время технического осмотра. Если индикаторы неправильно направлены, они не будут достигать оптимальных функций.

Предназначение

ПТФ производят широкий, низменный луч света, который помогает водителю увидеть дорогу во время любых суровых погодных условий. В отличие от фар ближнего света сияющий свет ПТФ ближе к земле, что предотвращает отражение от тумана, дождя и снега.

Противотуманки, как правило, расположены под фарами регулярного света автомобиля. Они бывают разной формы, а их широкие лучи света имеют острый срез в верхней части.

Устанавливают противотуманные фонари на низком уровне. Они могут быть жёлтого или белого цвета.

Функции

Прежде чем начинать такой процесс, как регулировка света противотуманных фонарей, выясните их назначение и функции, выберите цвет луча.

ПТФ предназначены для наиболее эффективного использования на низких скоростях. Они обеспечивают повышенный свет, направленный на поверхность дороги, в условиях тяжёлых погодных явлений или условий движения, которое производит к плохой видимости.

Наиболее полезными противотуманки будут в дождь, снег или туман. Их часто используют вместо фар ближнего света, так как они сокращают блики, вызванные падением снега или тумана.

Цвет световых пучков

Противотуманки могут быть в нескольких цветовых оттенках. Луковицы, изготовленные из вольфрама — галогенные лампы работают лучше для освещения земли на малых расстояниях. Эти луковицы бывают жёлтыми, синими, оранжевыми или с белым оттенком. Жёлтые огни являются наиболее полезными и безопасными. Некоторые противотуманные фонари используют голубой оттенок, который может поглощать свет от тумана и снега. Белые тонированные луковицы, которые близки к дневному свету, также являются неплохим вариантом для ПТФ. Иногда противотуманки могут иметь зелёный оттенок.

Лучшими лампочками для противотуманок автомобиля являются источники с белым или селективно жёлтым светом.

Белый свет

Белый свет в противотуманных лампах, которые изготовлены с применением газа ксенона, они прочны и долговечны. Кроме того, они значительно ярче, чем галогенные аналоги. Выбирайте лампы с белым светом, они не создают синие волны, вызывающие блики.

Селективный жёлтый свет

Селективный жёлтый свет лампочки улучшает видимость во время неблагоприятных погодных условий, уменьшая короткие волны, излучаемые синим светом.

Покрытие для ламп с селективно жёлтым светом

Если вы хотите улучшить такие лампы, вы можете купить специальное покрытие, которое ограничивает количество испускаемого синего света.

Мощность

Вы можете установить противотуманки с различной мощностью, интенсивностью пучка и шириной луча. Лучший тип ПТФ излучает тусклый, но широкий луч, потому что их свет предназначен для освещения площади непосредственно перед движущейся машиной.

Правильная установка

Настройка противотуманных фар и всех отражателей должна быть проведена и при необходимости подкорректирована по крайней мере раз в полгода или после каждых 20 тыс. км.

Противотуманные фонари работают лучше, если установлены на (для полноприводных внедорожников) или под бампером (от 25 до 60 см выше поверхности дороги, не выше регулярных ламп) или в любом месте ниже центра фары, где их луч будет чуть меньшим, чем от источников ближнего света.

Настройка противотуманных фар заключается в их вертикальном изменении. Противотуманки должны быть расположены ближе друг к другу, чем регулярные фары (приблизительно от 50 до 65 см), и направлены таким образом, чтобы светотеневые границы из лучей были в середине луча света ближних фар.

На видео показано подключение противотуманных фар:

Требования к световому потоку

Согласно Правилам ЕЭК ООН и российским ПДД луч противотуманок обязательно должен:

• иметь особое светораспределение, быть широким и плоским;
• образовывать луч рассеивания до 70°;
• обладать чёткой верхней границей;
• формировать увеличенный угол наклона вниз.

Способы регулировки огней

Есть два вопроса, которые нужно учитывать при установке и регулировке противотуманных фар. Во-первых, свести к минимуму количество бликов, что возвращается в глаза водителю. Во-вторых, уменьшить блики в глазах встречного водителя.

Перед тем как настроить противотуманки, нужно:

• поискать белый экран (может заменить яркая стена здания или ограждение);
• найти по крайне мере 15 метров свободного пространства перед экраном на горизонтальной поверхности;
• дождаться темноты и предпочтительно делать все настройки в неосвещённой области;
• подготовить автомобиль;
• изучить такое понятие, как схема регулировки;
• запастись отвёрткой с крестообразным лезвием;
• проверить фары на предмет отсутствия дефектов и способности нормально функционировать.

Подготовка авто до регулировки

Перед тем как настроить противотуманки, подготовьте свой автомобиль:

1. Убедитесь, что машина имеет хотя бы наполовину заполненный бак топливом или более.
2. Любая настройка противотуманок осуществляется на снаряжённом автомобиле с обычным вестом в багажнике (около 70 кг).
3. Проверьте давление в шинах, оно должно быть на рекомендуемом изготовителем уровне.
4. Человек, которому доступна регулировка света противотуманных фар, должен сидеть на сидении водителя и быть одной весовой категории с водителем.

После этого следует припарковать автомобиль на ровной поверхности, в 5–10 м от гладкой стены или экрана.

Схема регулировки

Схема регулировки противотуманных фар в принципе проста. Она заключается в установке вертикального и горизонтального углов их положения.

1. Расстояние между центром противотуманной фары и землёй.
2. Горизонтальная отметка на стене на такой же высоте.
3. Включите фары ближнего света и сделайте отметку на стене с центром двух лучей.
4. Выключите источники ближнего света и включите противотуманки.
5. При установке автомобиля на расстоянии в 5 метров от стены верхняя граница луча противотуманных фар должна находиться на 10 сантиметров ниже их высоты от уровня земли. Установка противотуманок производится строго параллельно продольной оси автомобиля — они не должны отклоняться ни вправо, ни влево.
6. Расстояние, полученное между центрами световых лучей, должно составлять 1200 мм.
7. Прочертите мелом на экране линию, разделяющую автомобиль на две одинаковых половины.
8. Начертите линию, которая ниже первой на 5 см.
9. Измерьте расстояние от противотуманки до земли и от лампы до центра машины.
10. Полученный перекрёсток двух линий и является центром противотуманных фар.

Регулировка света противотуманных фар

Точная регулировка света противотуманных фар производится на СТО, где механики используют специальный прибор, реглоскоп, имеющий оптический измерительный узел.

В домашних условиях ПТФ можно отрегулировать с помощью отвёртки и схемы регулировки. Кстати, настройка противотуманок осуществляется только по высоте. После установления центра светового пучка необходимо отвёрткой поворачивать регулировочный винт так, чтобы добиться необходимого фокуса. Побеспокойтесь о безопасности езды во время тяжёлых погодных условий самостоятельно.

Как правильно настроить и отрегулировать противотуманные фары

Каждый владелец автомобиля знает, как опасна непогода. Любой, регулярно находящийся за рулем старается обезопасить себя от возможных неприятностей на дороге и принимает для этого все возможные меры. Одним из мероприятий, обеспечивающих нормальную видимость в сезон осадков, является установка на автомобиль противотуманных фар.

Незаменимый атрибут

Противотуманные фары предназначены для непогоды, когда трудно управлять автомобилем из-за сниженной видимости. Они повышают безопасность как пассажиров данного транспортного средства, так и других участников дорожно-транспортного движения.

При непогоде обычные фары дают мало пользы , так как световой луч отражается от капель воды, и создает чувство, будто машина находится в световом пятне, которое мешает водителю видеть куда он направляет автомобиль. Противотуманные модели – рассеивают свет непосредственно перед автомобилем, который стелется по дорожному полотну. Это получается потому, что луч выходит плотный, широкий и плоский.

Обычно, такие фары излучают белый или желтый свет и устанавливаются как спереди, так и сзади автомобиля. Регулировка противотуманок в зависимости от условий окружающей среды не требует особых навыков и вполне может проводиться самостоятельно.

Почему стоит установить противотуманки

К сожалению, не у всего автомобильного ряда, который нам так щедро предлагают современные автопроизводители, стоят правильно подобранные противотуманные фары.

Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина. Количества диодов в них просто недостаточно.

Тем, кто сомневается в целесообразности подобного приобретения и его регулировки, стоит осознавать, что противотуманные фары помогают не только в непогоду . Очень часто опытные водители отмечают, что использование такого света защищает от ДТП в местах, с большим количеством поворотов, так как свет не бьет в глаза, а стелется по асфальту.

Если вы выбираете противотуманные фары впервые, обратите внимание на их характеристики:

• толщину стекла и прочность корпуса;
• возможность ремонта, например, смены осветительного элемента или стекла;
• качество крепления и регулирования;
• аэродинамичность.

Сделать самостоятельно или обратится к специалистам

Иногда стоимость установки противотуманных фар может значительно превышать финансовый лимит водителя. Да и внутри каждого человека сидит маленький бухгалтер, который старается экономить каждую копейку.

Скажем сразу, установка и регулировка противотуманных фар своими руками вполне выполнимо. Для этого не нужно быть особо талантливым мастером, так как эта работа занимает немного времени и не требует серьезного опыта. Среди автолюбителей даже бытует мнение, что одной установки будет достаточно, чтоб потом научить этому делу своего друга.

Для тех, кто уверен в своих силах

Для самостоятельной установки и настройки противотуманных фар автолюбителям все-таки потребуются определенные навыки. Изначально нужно убедиться, что автомобиль имеет необходимые места под этот элемент освещения. Опытные автомобилисты знают, что расстояние от конца бампера до фар должно быть одинаковым, противотуманки должны располагаться над центром основной оптики.

Как ни банально это звучит, но вначале нужно купить противотуманные фары. Если вы будете устанавливать их в специально отведенные места автомобиля, то выбирайте подходящую форму, если такие места отсутствуют, то любая будет приемлема.

Какое оборудование вам понадобится:

• сами фары;
• для подключения провода (они могут входить в комплект оборудования);
• инструмент для врезки оптики в бампер и для установки светового оборудования;
• иные средства и инструменты, которые всегда должны быть под рукой.

Стоит обратить внимание на реле, возможность его установки подскажут специально подготовленные места для таких осветителей. Значительно упростит установку и кнопка включения противотуманок в салоне.

Подключаем фары

Существует два основных пути подключения, от которых в дальнейшем также будет зависеть и то, как правильно отрегулировать противотуманные фары.

Первый, и самый элементарный – это обычное подключение всей системы проводов. Зачастую на такую установку уходит около 15-20 минут. Все просто, ведь для того, чтобы подключить фару нужно вставить все необходимые провода в правильные разъемы. В заводской схеме уже стоят самые важные детали. Важно осознавать, что подбирать фары нужно исключительно под свой автомобиль. В комплекте должна быть кнопка и само оборудование. Не забудьте, что каждый провод нужно тщательно изолировать.

Монтаж начинается со снятия центральной панели , под которой и скрываются необходимые провода. Именно в этот момент стоит проверить наличие всех элементов, например, реле, кнопки и так далее. Иногда требуется полная замена всех деталей, в том числе и проводов.

Нужный нам провод находится возле лампочек, ведущих к печке, на конце которого вы увидите релейный контакт, к которому мы и подключим фары. Для этого присоедините один провод к кнопке, а второй – к найденному релейному контакту. Важно сделать так, чтоб цепь замкнулась.

На видео как подсоединить противотуманные фары:

Сложнее, когда в автомобиле нет проводки и провода нужно проложить самостоятельно. В этом случае помимо непосредственно фар нужно приобрести выключатель, реле и предохранитель. Медные провода в изоляции следует аккуратно проложить так, чтоб в итоге от кнопки провод шел под педалью к аккумулятору, а оттуда, как и в ситуации с встроенной проводкой, к фарам.

Подключить противотуманки несложно, если в автомобиле уже имеется проводка для их питания, нужно убедиться, что размеры фар и штекеров подходящие. Если же электрическую цепь нужно проложить самому, то запаситесь изолированным медным проводом, реле, выключателем и предохранителем. Последний выбирайте в зависимости от мощности фар. Можно подключить эти приборы от аккумулятора через выключатель. Контакты ламп подключают попарно в одну цепь и подсоединяют один к «-» клемме, а другой к «+».

Еще один вариант схемы: основа из первого способа, но от кнопки питания прибора цепь подключают к любому из проводов , в котором возникает напряжение, когда включают зажигание.

Установка и регулировка

Перед тем, как отрегулировать противотуманки, убедитесь в соблюдении следующих требований. Во-первых, приборов должно быть два. Во-вторых, их расположение определяется таким образом:

• расстояние до боковой поверхности машины не должно превышать 40 см;
• удаление от дорожного покрытия — не менее 25 см;
• отверстия для света этих приборов должны находиться в площади проема, пропускающего свет фар ближнего освещения;
• углы видимости – по вертикали это + 15-100, а по горизонтали +45-100.

Для тех, кто убедился в наличии противотуманок, правильности их установки и полном соответствии требованиям владельца, предлагаем подробную инструкцию о том, как настроить противотуманные фары своими руками.

Видео как сделать регулировку самостоятельно:

Автомобиль обязательно должен стоять на ровной площадке и на расстоянии не менее 5пяти метров от него должна быть ровная и желательно однотонная стена. Идеальным расстоянием будет 10 метров, но если дорога этого не позволяет, то это условие не является обязательным. Конечно, решившим самостоятельно отрегулировать противотуманки, стоит дождаться темноты и проводить процедуру в той части города, где нет дополнительного вечернего освещения.

Также проверьте состояние колес, ведь если одно из них хоть немного спущено, провести регулировку нормально не получится.

Самым главным участником у нас является стена. Именно на ней мы создадим схему, по которой будем проводить настройку противотуманок.

На стене нужно обязательно обозначить следующие параметры:

• центр машины;
• центр каждой фары;
• высота от поверхности земли до центра фары.

Первая прямая линия будет соединять точки, обозначающие высоту, на которой расположены фары. Особое внимание обратите на совпадение по высоте центральных точек . Если машина стоит на ровной поверхности, они должны быть расположены на одном уровне.

Регулировка противотуманных фар заключается в создании такого света, который будет в достаточной мере освещать путь водителю и не мешать другим участникам движения. Для этого нужно, чтобы свет и угол его преломления соответствовали некоторым параметрам.

Устанавливаем уровень света

Уровень, на котором должно проходить освещение, определяет угол падения света фар. Высчитать нормальное его положение можно следующим образом.

Если угол падения ближнего света составляет 1%, то есть на расстоянии пяти метров от стены он будет ниже обозначенных точек на стене на 5 см. Данные о том, какой угол падения предусмотрен у фар, можно увидеть непосредственно на их поверхности. Отмеряем вниз от нашей прямой линии столько сантиметров, сколько м высчитали с учетом угла падения, обозначенного на фарах и расстояния от стены машины, и смотрим, как светят наши противотуманки. В норме свет должен абсолютно ровно проходить по этой линии, преломляясь только в центральных точках.

Регулировка точки преломления

Отметить эту точку элементарно. Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене.

Таким образом, перед тем, как настроить противотуманки, нужно выяснить угол падения и точку преломления света , и отталкиваясь от этих параметров добиваться освещения по нужному расстоянию от обозначенной линии.

Дальше, как говорится дело техники. Определив, как должен выглядеть свет, доводим с помощью отвертки или прочих подручных инструментов фары до необходимого состояния.

Следить за состоянием противотуманных фар нужно постоянно. «Родные» они или установленные уже после приобретения авто, время от времени их работа может быть нарушена. Следить нужно не только за высотой, но и за яркостью освещения. Также отметим, что проводимая в автосалонах эта процедура не всегда проводится правильно. Настройка не потребует много времени, но обеспечит безопасное движение на дороге для водителя, пассажиров и других участников движения.
