Замена сайлентблоков ваз 2110 своими руками, меняем передние и задние сайлентблоки

Lada 2110 Black bride › Logbook › Замена сайлентблоков в поперечной балке, и сдвиг колес.

Всем доброго времени суток!
Вот выдался свободный день, и решил я его посветить своей любимой машине. Начну с того что я купил себе колеса. Вот статья: www.drive2.ru/l/7741836/. Вся проблема описана в ней. Друган kosmoss10 написал в ответ мне свою статью, вот что он пишет www.drive2.ru/b/2340069/

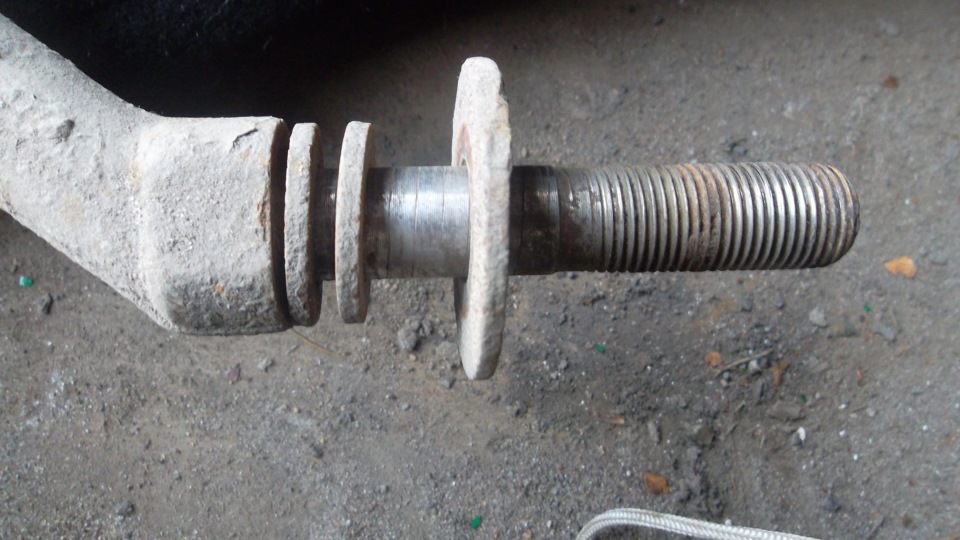

После всего этого прошло не мало времени. Было время подумать, и прикинуть х. к носу. На днях съездил в магазин и прикупил сайлентблоки в поперечную балку.

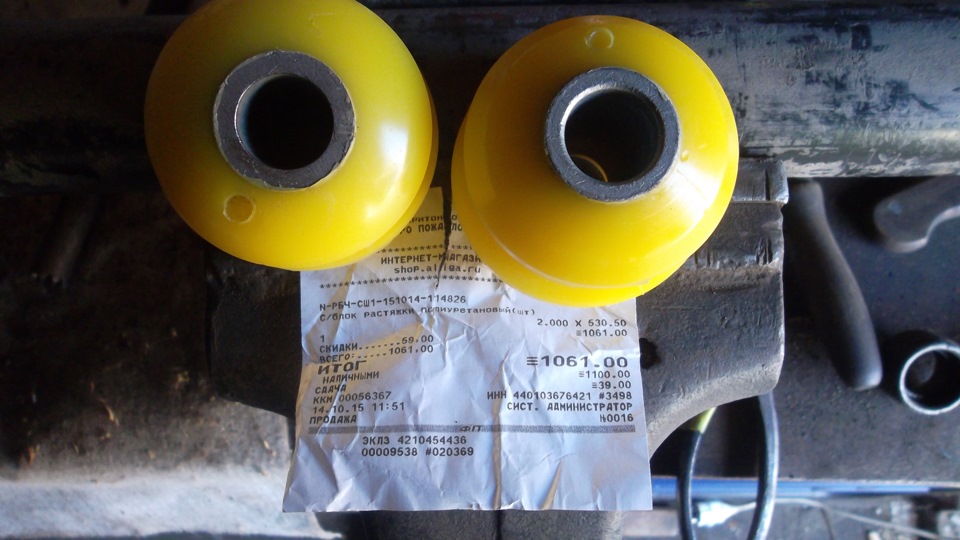

Заменю на разу, подумал Я. Ромашки, и яйца не покупал по тому что не так давно менял. Хочу сразу оговорится что фото не все, Сначала вошел в азарт по разборке, а потом фото аппарат стал тормозить.

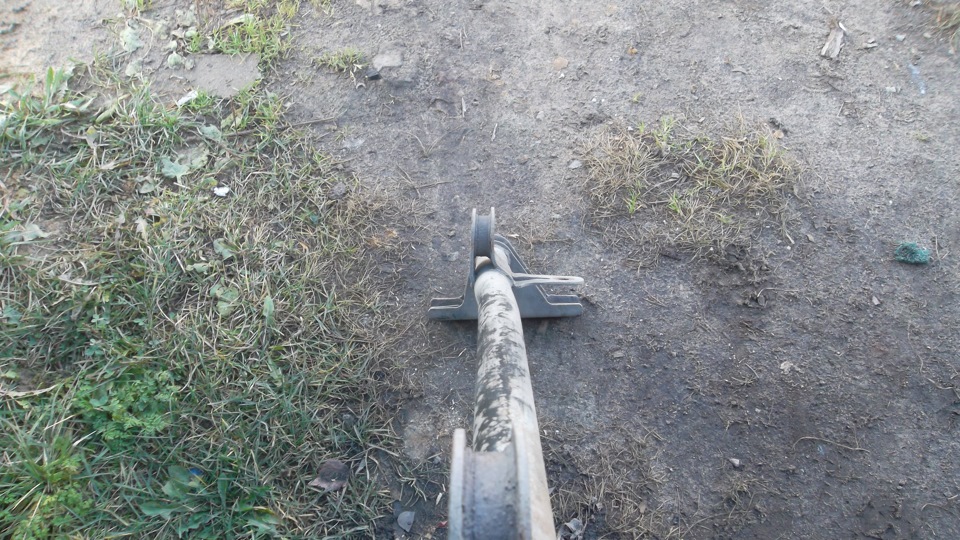

Снял колеса. Вывесил машину, открутил защиту двигателя и снял. Балку открутил от авто и вытащил вместе с косами. А на верстаке, и в тисках, все по удобнее работать, чем под машиной валятся :-). Вот если б не снял и не узнал бы ни когда, что бывший владелец на ней куда-то улетел.

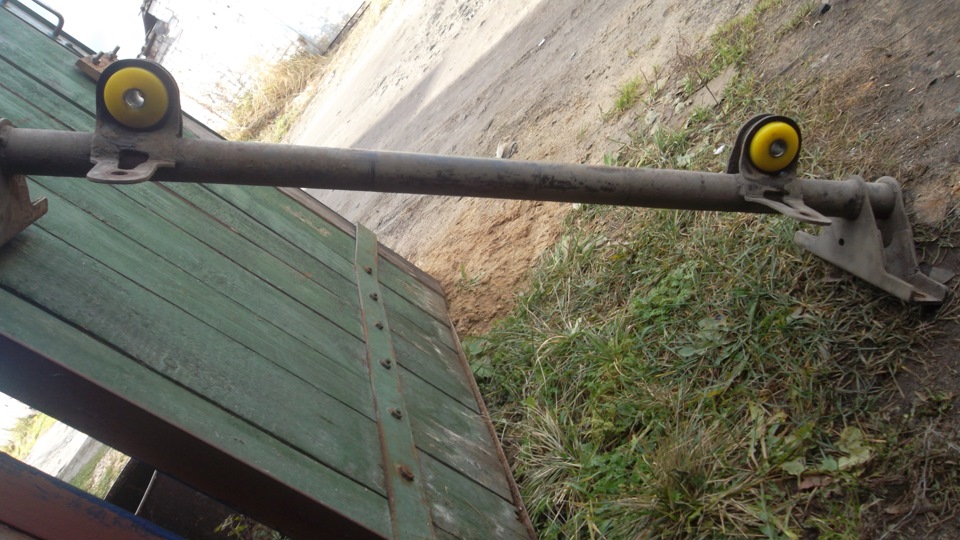

Заменил в ней сайлентблоки.

Встали без проблем.
А я всю голову излома по чему так колесо близко к крылу? Оговорюсь что изначально стояло по 4 шайбы. С начала поставил по две шайбы на косы с обоих сторон.

Изменилось только с одной стороны, колесо встало по середине арки. Удалил с одной стороны все шайбы, а с другой оставил две. Все, встало колесо по середине в арке, как и хотел. Пришлось разбирать все два раза, ходил на обед. Короче долго копошился, не спеша. Хотя домашние звонили нужна машина, всем отказывал. Как закон подлости, стоит машина ни кому не нужна, стоит начать ремонтировать всем срочно понадобилась. По началу когда откручивал защиту двигателя, гайки приржавели к болтам, сломал две штуки. Хотя и брызгал проникающим средством.

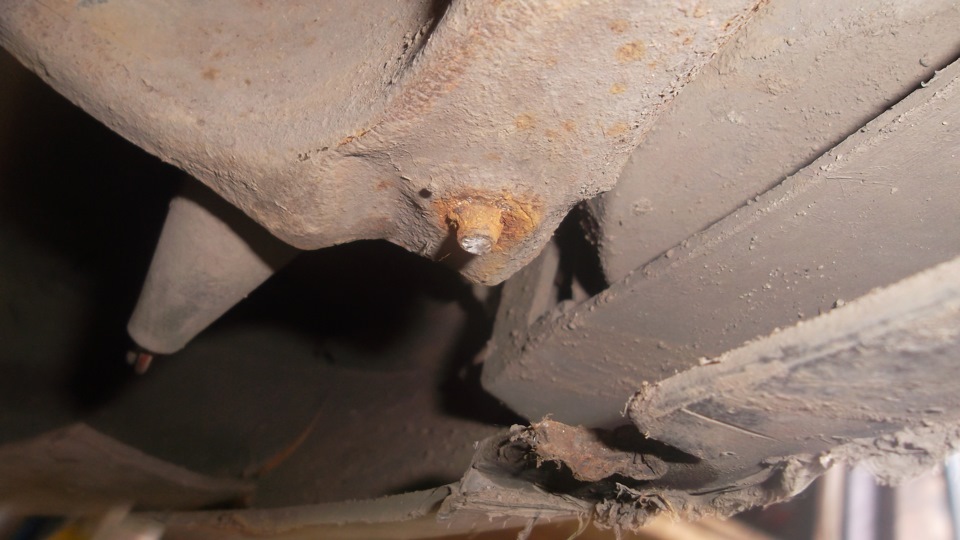

Эх, полуавтомат бы мне. Электро дуговой не удобно, но можно. Потом после установки защиты на место, промазал все гайки жирным слоем смазки.

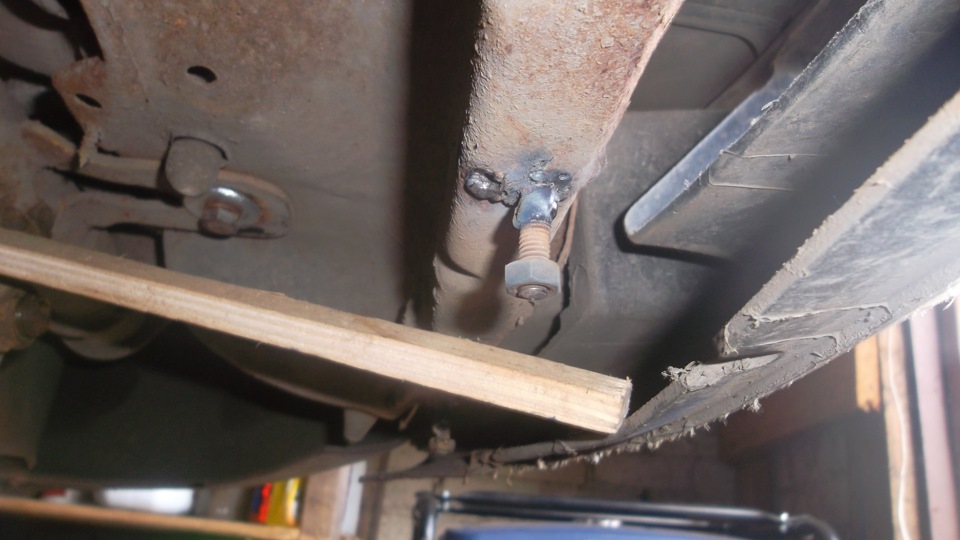

В следующий раз легче откручивать будет, и влага не попадет. Соответственно не заржавеет.

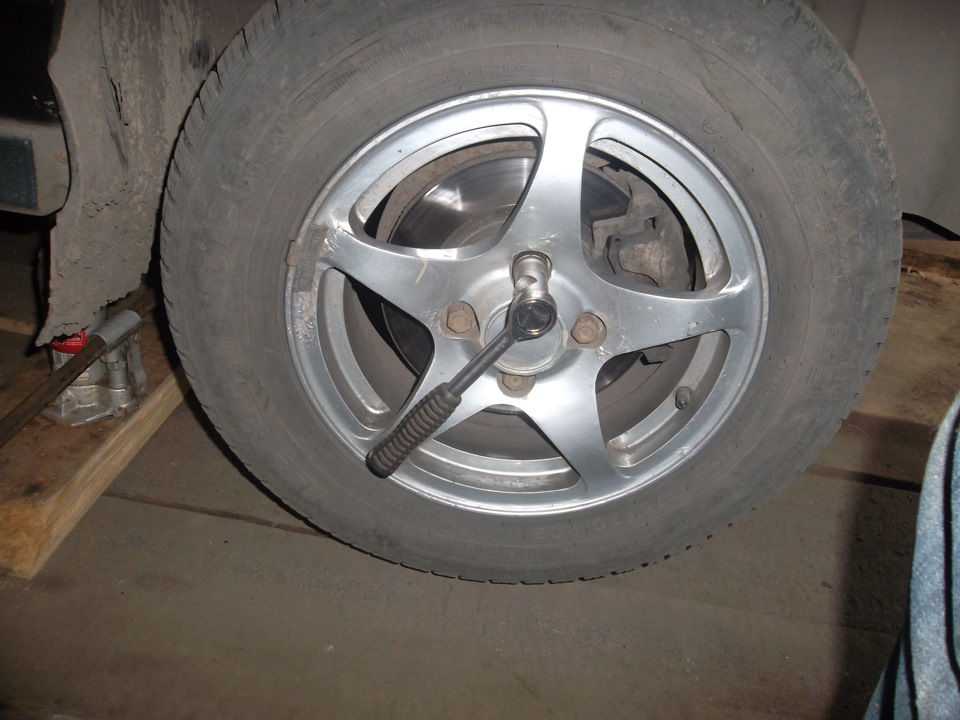

Потом проверил на задевание, поставил колесо и вывернул руль.

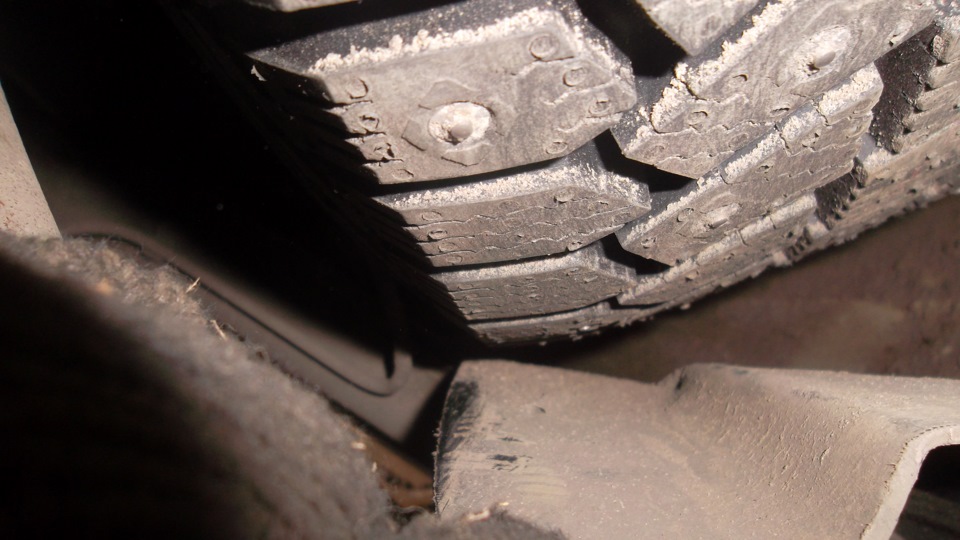

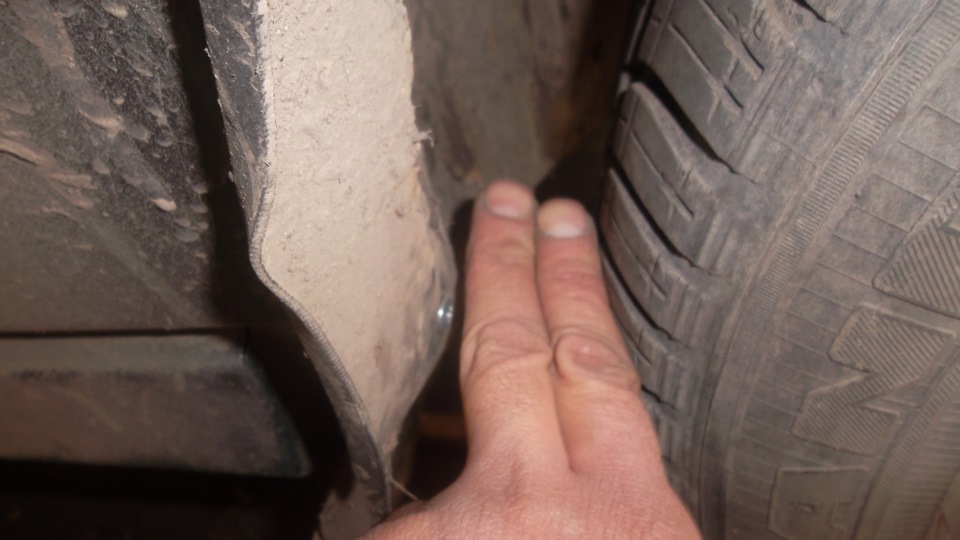

К локеру не прикасается примерно 5 мм, но зимой думаю станет задевать. Так что придется его греть и загибать что б не мешался. Для наглядности покажу, так было. Расстояние примерно было 5 — 7 мм.

На всякий пожарный случай съездил на сход развал, и проверил. Все в норме только не много поправили развал. Заняло 15 минут все это удовольствие. И в сервисе ни кто не заметил, когда делали сход развал что кастер поменялся.
И в заключении статьи хочу сказать: управляемость авто не изменилось, машина дорогу держит ровно, руль возвращается из поворота в исходное положение сам. Всем спасибо за потраченное на меня время, репост приветствуется.

Меняем сайлентблоки передней балки на ВАЗ-2110 своими руками

Одним из самых основных узлов автомобиля, отвечающих за комфорт и безопасность передвижения ВАЗ-2110, является подвеска. Не стоит думать, что главное в подвеске – это амортизаторы, колёса и пружины. Такие небольшие детали, как сайленблоки, непосредственно влияют на работу подвески. Подвеска любого современного автомобиля включает в себя множество этих резиновых деталей.

Поменять сайленблоки передней балки, как и остальные подобные элементы – это довольно проблематичный процесс. Однако если приобрести или одолжить специальные съёмники, эту процедуру можно легко выполнить своими руками.

Для чего нужны сайленблоки в передней подвеске?

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются. Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению . Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя. Поэтому важно следить за состоянием этих резиновых деталей подвески.

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

  1. Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
  2. Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

  1. Во время езды слышится характерный скрип резины . Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
  2. В случае появления характерных металлических стуков в районе передней подвески , нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Подготовка к работе по замене сайленблоков

Для запрессовки новых сайлентблоков понадобится специальный съемник.

Перед тем, как начать процесс замены деталей подвески своими руками, нужно подготовить место и набор инструментов. В качестве места идеально подойдёт гараж с просторной смотровой ямой. Что касается инструментов, то для замены понадобится:

  1. Набор ключей и головок с трещоткой.
  2. Специальный съёмник для выпрессовки сайленблоков. Этот специфический инструмент можно или купить, или попросить у знакомых гаражных мастеров на время работы.
  3. ВД-40 или аналоги.
  4. Мыльный раствор.

Нужный съёмник довольно несложно сделать из подходящей по размеру трубы, длинного болта и шайбы.

Если съёмник достать не удастся, можно воспользоваться доступным оборудованием. В этом качестве может выступать подходящая по диаметру трубка с шайбами и тиски.

Процесс замены

Если замена резиновых деталей подвески для автовладельца в новинку, сразу может показаться, что это очень трудоёмкая и сложная процедура. Часто на этапе осмотра неопытные владельцы ВАЗ-2110 решают, что самостоятельно у них ничего не получится. На самом деле, процесс замены достаточно простой. Если сделать это однократно, в дальнейшем менять любые сайленблоки будет легко и просто.

Единственной проблемой может стать запрессовка нового сайленблока на место, так как новые детали могут быть плохо обработаны или слишком жёсткими. Особенно это касается деталей из полиуретана.

Причины замены и самостоятельная установка сайлентблоков ВАЗ 2110

Опытные автовладельцы, конечно же знают, что именно сайлентблоки на ВАЗ 2110 влияют на углы расстановки колес. А для новичков автолюбителей это, может, и новость, зато подталкивающая к мысли, что за состоянием этих деталей нужно следить.

Комплект сайлентблоков и втулок. Артикул 17-21-004

Когда нужно менять?

Обычно о том, что сайлентблок вышел из строя, водитель наверняка догадается. Если нужна замена, об этом расскажет дискомфорт при езде. Ощущаются явственные «железные» удары, шумы именно в подвеске. Но это далеко не все.

Если срочно не принять меры, то у ВАЗ 2110 будут разбиваться крепления и соединения, появится люфт. Пострадают также углы расстановки колес, что явно до добра не приведет.

Нужно обратить внимание на некоторые симптомы того, что эти резиновые детали изношены:

  • при езде скрипит резина на колесах. Не обязательно сильно. Даже небольшого скрипа не должно быть;
  • слышится стук в области колес. Дело здесь в плохом прокручивании разрушающихся сайлентблоков;
  • по мере изношенности сайлентблок сначала покрывается трещинками, а затем и вовсе распадается. Здесь уже не услышать стуки может только глухой.

Замена своими руками

Даже в условиях обычного гаража возможна качественная замена сайлентблоков. Для этого требуется только иметь съемник, который можно изготовить самому, имея простейший чертеж. А можно одолжить у друзей-автомобилистов.

Такое приспособление станет помощником при снятии, а затем — дальнейшей установке новых сайлентблоков. Состоит он из двух трубок и шайб. Длина лапок съемника – около 20 см.

Некоторые же, приспособившись, обходятся оправкой.

Передняя подвеска

Для передней подвески предусмотрены сайлентблоки: передней балки, верхнего, нижнего рычага.

Замена для деталей переднего верхнего рычага ВАЗ 2110 происходит таким образом:

  1. Нужно поддомкратить и зафиксировать машину;
  2. Переднее колесо снять;
  3. Открутить и выбить опору. Для этого молотком ударяют по сошке, вывернув колесо;
  4. После того, как опора выбита, становится возможным снятие верхнего переднего рычага. Для этого сбоку выкручивают длинный болт. Заодно смотрят осевой люфт. Если он ощутимый, может быть оправдана замена;
  5. Вынуть сайлент довольно просто с помощью зубила и молотка. Главное при этом точно рассчитать удар, чтобы обойтись без повреждений других деталей. Иногда очень «упорные» сайлентблоки приходится высверливать, а уже затем выбивать;
  6. Запрессовать новый сайлентблок можно, вдавливая его с помощью меньшей втулки в гнездо, пока он там надежно не сядет.

Замена сайлентблоков передних нижних рычагов ВАЗ 2110 – более тяжелая задача, чтобы ее выполнить, понадобится:

  1. Снять стабилизатор, чтобы появилась возможность передвижения рычага;
  2. Открутить гайки, удерживающие сайленты;
  3. Снять резиновые втулки (так же, как в случае с верхним рычагом) ;
  4. Запрессовать новые, а затем обязательно зафиксировать их в нагруженном состоянии ВАЗ 2110.

Задняя подвеска

Для задней подвески замену сайлентблоков лучше проводить, сняв балку, хотя можно это сделать и прямо на автомобиле. Установка задних резиновых втулок идентична той же, что и на передней балке. Выпрессовку и установку лучше проводить с помощью монтажного приспособления.

Однако, если его нет, тогда особенно «упорные» из задних сайлентов Ваз 2110 выбивают, зажав деталь, в которой они находятся, в тиски. Применяют оправку, иногда даже распиливают.

Неисправная задняя подвеска проявляет себя появлением характерного стука сзади. Подробности: https://vazweb.ru/desyatka/podveska/zadnyaya-podveska.html

Оба задних сайлентблока ориентируют по рычагу и запрессовывают заподлицо, относительно торца проушины.

Замена сайлентблоков ВАЗ 2110

    41 0 61k
    35 1 70k

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, замену сайлентблоков приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоит отметить, что фото инструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Замена сайлентблоков переднего рычага на автомобилях ВАЗ-2110

  1. Снимаем брызговик двигателя.
  2. Снимаем шаровую опору и отсоединяем ее от рычага.
  3. Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.
  4. Двумя ключами «на 17» отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу. Выколоткой из мягкого металла выбиваем и вынимаем болт.
  5. Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.
  6. Снимаем с растяжки шайбу и рычаг. На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота.
  7. Для снятия растяжки с поперечины передней подвески двумя ключами «на 24» отворачиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.
  8. Для замены сайлентблока рычага выпрессовываем его в тисках подходящими отрезками труб (или используем съёмник).
  9. Новый сайлентблок смачиваем мыльным раствором и запрессовываем в рычаг.
  10. Сайлентблок растяжки сбиваем зубилом. Сняв один, аналогично демонтируем второй. Новый сайлентблок предварительно запрессовываем в тисках и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

Для замены сайлентблоков переднего рычага на автомобилях ВАЗ-2110 вам понадобятся:

  • новые сайлентблоки ВАЗ 2110;
  • жидкое мыло (можно заменить моющим средством или мыльной водой);
  • стандартный набор ключей (как накидных, так и торцовые) на 24, 17 и 19;
  • зубило и молоток;
  • проникающая жидкость WD-40;
  • съемник чашечный универсальный или отрезок трубы, диаметр которого позволяет осуществить свободный вход сайлентблока;
  • металлическая щётка;
  • нож и отвёртка (с затупленным концом);
  • смотровая яма и домкрат;
  • тиски;
  • газовая горелка или паяльная лампа.

Какие сайлентблоки передней подвески ставить на ВАЗ 2110?

Оригинальный номер 2108-2904046, средняя цена 178 руб.

  • СЭВИ 2304 — 172 руб.
  • Ruville 987201 — 77 руб.
  • Trialli SB 108 — 200 руб.

При замене сайлентблоков на ВАЗ 2110 могут возникнуть следующие вопросы:

Как самостоятельно заменить передние и задние сайлентблоки на ВАЗ 2110

Поменять сайленблоки передней балки, как и остальные подобные элементы – это довольно проблематичный процесс. Однако если приобрести или одолжить специальные съёмники, эту процедуру можно легко выполнить своими руками.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес. Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.



В каких случаях необходимо менять сайлентблоки на десятке?

Обычно водители с опытом достаточно быстро определяют причины выхода из строя рассматриваемых элементов. Во-первых, в процессе управления транспортным средством в зоне подвески будут ощущаться удары. Во-вторых, при отсутствии вмешательства конструкции сайлентблоков разрушаются, меняется угол колес и ухудшая управляемость транспортным средством. Если же автомобилист игнорирует эти проблемы, то в дальнейшем его ждет дорогостоящий ремонт. Рассмотрим признаки выхода из строя сайлентблоков:

  1. появление скрипов шин в процессе движения транспортного средства. При незначительном износе возникают минимальный шум;
  2. непосредственно возле колес можно услышать стук. Это свидетельствует о том, что повреждены крепежные элементы сайлентблоков;
  3. при визуальном осмотре на поверхности элементов видно трещины. Это является свидетельством того, что детали потеряли свои эксплуатационные параметры и требуют замены.

Обычно в том случае, когда на поверхности деталей образуются трещины, возле колеса слышен сильный стук. Поэтому автомобилисту не составит труда диагностировать причину поломки.



Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.


Запрессовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага


Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.
Читать еще:  Маленькие машины для девушек: ТОП-25 лучших автомобилей с ценами, фото и описание

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.


Важные моменты

Откручивание гаек накидным ключом на 24 может быть очень непростой задачей. Чтобы стронуть такую гайку с места, как правило, требуется огромное усилие. И мало того, каждый следующий виток тоже потребует немалых сил. Поэтому лучше всего воспользоваться в качестве рычага длинной трубкой, надетой на накидной ключ.

Для того чтобы гайки откручивались ещё легче, можно обильно полить их маслом и подождать 10 минут.

Запрессовывать сайлентблоки ударом молотка (или ударом кувалды) следует, только поместив рычаг на ровную металлическую поверхность. При этом удар должен быть очень точным, при малейшем перекосе молотка есть риск повреждения сайлентблока.

Для того чтобы избежать вышеуказанных повреждений, имеет смысл запрессовывать сайлентблок в растяжку с помощью тисков. Тиски понадобятся в любом случае, так как новые блоки редко садятся в проушину полностью после одного удара. Их практически всегда необходимо «додавливать».

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Для того чтобы новый сайлентблок сел в проушину максимально глубоко, его следует смазать. В качестве смазки подойдёт обыкновенный посудомоечный гель, жидкое мыло или простая мыльная вода.

Как видно из этой статьи, заменить сайлентблоки вполне можно самостоятельно, главное — проявлять осторожность при их запрессовке. Если автовладелец не уверен в силе и точности удара, рисковать с молотком вообще не стоит, лучше постепенно задавить блок в проушину тисками, предварительно её смазав. Если и эта операция вызывает затруднения, то выход только один: поход в автосервис, за помощью квалифицированных автомехаников.

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Диагностика

Чтоб диагностировать, все ли в порядке у подвески, необходимо, сначала, прислушаться, как ваш ВАЗ 2110 ведет себя во время езды. Для этого даже не нужны большие расстояния – для опытного водителя и пары километров будет достаточно.

Итак, слушаем подвеску:

  • Слышится скрип резины во время езды. Причем, скрип может быть не сильным, но он все таки свидетельствует о том, что у подвески не все в порядке, и главная причина – необходима замена сайлентблоков;
  • Услышав скрип, обязательно осмотрите сайлентблоки, возможно, вы заметите на резине трещины, а то и разрывы;
  • А если вы услышите не скрип, а стуки, значит у сайлентблоков вашего ВАЗа 2110 уже изрядный износ, и замена им просто необходима. Этим сильно изношенным деталям не хватает сил даже на то, чтобы крутиться, поэтому они, не скользят, а «проскакивая», издают стуки;
  • Определенные постукивания может также вызывать передняя балка с растяжками, в них может возникать осевой люфт. Такие балки подлежат ремонту, а в особо запущенных случаях необходима полная замена.

Обратите внимание

Во время установки сайлентблока внимательно следите за тем, как он заходит внутрь отверстия. Элемент должен идти максимально ровно по всему кругу. Когда деталь будет уверенно держаться резиновыми буртиками в посадочном месте, можно смело извлекать инструмент. На этом процедура замены сайлентблока завершена. Сборку следует производить в обратной последовательности. Вышеописанная инструкция по установке и демонтажу уплотнителей может применяться как для передней, так и для задней подвески.

Необходимые инструменты

Для работы потребуется следующие инструменты и оборудование:

  • Съемник.
  • Набор ключей.
  • Набор отверток.
  • Молоток.
  • Тиски.
  • Зубило.
  • WD-40.
  • Смотровая яма и домкрат.

Съемник – это самый важный инструмент, так как демонтаж сайлентблоков и замена не могут быть выполнены без съемника. Приспособление можно купить или сделать своими руками. Съемник состоит из широкой и толстой шайбы, высокой гайки, болта M12 и втулки, длина которой составляет 60 мм, а внутренний диаметр – 38 мм.

Устройство задней балки

Металлическая задняя балка, фото которой представлено на нашем ресурсе, конструктивно представлена 2 рычагами продольного типа и элементами соединения, которые соединены методом сварки через компоненты усиления. На корме изделия расположены специальные держатели с отверстиями для монтажа амортизаторных элементов. Также там конструктивно исполнены фланцы с отверстиями под крепеж осей задней колесной пары совместно с кожухами систем кормовых тормозов.

В передней части балки заднего моста ВАЗ 2110 расположены рычаги с приваренными втулками, в которых методом запрессовки установлены шарниры резинометаллического типа. Через них проходят крепления задней балки, которые соединяют рычажную часть кормовой подвески к держателям штампованно-сварного типа. Те, в свою очередь, монтируются болтами приварного вида к кузовным лонжеронам.

Пружинные элементы подвески упираются одной плоскостью на подставку амортизаторной стойки, а другим, через прокладку-изолятор резинового типа в сварную опору потайной арки кузовного оперения. Амортизаторная стойка балки задней подвески ВАЗ 2110 представляет собой гидравлическую систему телескопического действия двухстороннего принципа действия.

Она через крепеж в виде болтового соединения сочленяется с держателем рычага продольного типа кормовой подвески. Верхний крепеж стойки изготовлен в виде штыревого соединения, при этом крепление штока к верхней опоре сделано через подушки резинового типа и шайбу опоры.

Заводская задняя балка «десятки», размеры которой отличаются от параметров аналогичных изделий, имеет номенклатурный номер 2110-2914008, в то время как балка «восьмерки» имеет номер 2108-2914008-10 по каталогу.

Замена сайлентблоков рычагов ВАЗ 2110

Приехав на диагностику в автосервис, можно услышать, что в автомобиле износились сайлентблоки. Для новичков, которые только начинают учиться обслуживать свой автомобиль самостоятельно, это слово будет непонятным. Изучив данный материал, начинающие автомобилисты узнают, что представляют собой шарниры, где они находятся, как определить неисправность в этом узле и, самое главное, как выполняется замена сайлентблоков рычагов ВАЗ 2110

Предназначение и расположение сайлентблоков

Слово «сайлентблоки» пришло от иномарок, раньше эти элементы назывались резинометаллическими шарнирами. Деталь представляет собой соединение двух металлических трубок, между которыми расположена вставка из резины. Сайлентблоки установлены в задней и передней подвеске. Задача этих элементов заключается в изменении углов расстановки колес ВАЗ 2110. Также они являются объединяющими деталями подвески и гасят колебания, которые появляются во время езды.

Важно! Приблизительный ресурс сайлентблоков составляет 100 тысяч километров, но иногда эти детали изнашиваются раньше срока. Время службы зависит от многих факторов: стиль вождения, наличие гаража, регулярность диагностика ВАЗ 2110.

В данном материале будет разобрана замена сайлентблоков в передней подвеске, так как здесь на них действуют большие нагрузки, как результат, резина перетирается, а трубки изнашиваются. Эти детали ВАЗ 2110 установлены на задних и передних рычагах. Шарниры также используются как крепления для мотора, коробки переключения передач и амортизаторов. Замена может быть выполнена самостоятельно при наличии смотровой ямы и домкрата.

Признаки неисправностей

Определить, что причиной неисправной работы передней подвески являются сайлентблоки довольно просто. Признаки неисправностей этих деталей следующие:

  • Из-под передних колес ВАЗ 2110 доноситься неестественный скрип резины, который отличается от шума, издаваемого колесами.
  • Появление стука в передней части автомобиля. Это происходит из-за износа резинометаллических шарниров, которые перестают скользить, как результат, появление шума.
  • Также неисправность можно определить при визуальном осмотре – на резине появляются трещины, разрывы и другие дефекты.
  • При появлении этих признаков необходимо достать шарниры с задних и передних рычагов и осмотреть их на наличие повреждений. Ремонту металлические резинометаллические шарниры не поддаются, поэтому требуется замена новые детали.

Замена сайлентблоков рычагов ВАЗ 2110: необходимые инструменты

Для работы потребуется следующие инструменты и оборудование:

  • Съемник.
  • Набор ключей.
  • Набор отверток.
  • Молоток.
  • Тиски.
  • Зубило.
  • WD-40.
  • Смотровая яма и домкрат.

Съемник – это самый важный инструмент, так как демонтаж сайлентблоков и замена не могут быть выполнены без съемника. Приспособление можно купить или сделать своими руками. Съемник состоит из широкой и толстой шайбы, высокой гайки, болта M12 и втулки, длина которой составляет 60 мм, а внутренний диаметр – 38 мм.

Инструкция по замене сайлентблоков нижнего и поворотного рычагов

Проходит замена сайлентблоков передних рычагов следующим образом:

  1. Машину необходимо поставить на яму. Если на ВАЗ 2110 присутствует защита отсека двигателя, то ее необходимо демонтировать. Далее следует удалить гайки болтов, которые держат передние рычаги. Затем можно открутить гайки болтов, соединяющих рычаг и стабилизатор. После удаления колесных болтов машину нужно поднять домкратом и демонтировать колесо;
  2. Вооружившись ключом «на 24» необходимо открутить гайки растяжек. Если крепления не поддаются, то их необходимо обработать WD-40. После удаления гайки поворотный кулак и шаровую опору можно разобщить. Теперь передний рычаг можно полностью снять;

Совет! Открутить гайку растяжек бывает очень трудно, поэтому лучше не тратить по 10 минут на каждый виток резьбы, а демонтировать рычаг вместе с растяжкой.

Проверка сайлентблоков

Иногда нельзя сразу определить исправна деталь ВАЗ 2110 или нет. Проверить сайлентблоки можно и без демонтажа. Для этого необходимо заехать на смотровую яму и осмотреть шарнир – он должен быть чистым, в противном случае повреждения можно не заметить. Резиновая часть шарнира не должна иметь разрывы или трещины. Еще один признак поврежденной детали – это неправильный развал/схождения. Когда шарниры рвутся, нижние и поворотные рычаги теряют устойчивость и становятся криво.

Также необходимо проверить люфт, если он слишком большой, то потребуется замена. Не рекомендуется откладывать ремонт, так как неисправные резинометаллические шарниры негативно влияют на управляемость ВАЗ 2110: машину уводит и швыряет.

Замена сайлентблоков на ваз 2110

ЗАМЕНА ПЕРЕДНИХ САЙЛЕНТБЛОКОВ ВАЗ 2110: ДЕЛАЕМ САМОСТОЯТЕЛЬНО

Все знают, что именно с помощью сайлентблоков происходит влияние на углы расстановки колес автомобиля. Поэтому очень важно следить за тем, чтобы они всегда находились в исправном состоянии.

Замена передних сайлентблоков Ваз 2110 в некоторых случаях просто необходима. И стоит отметить, что замена передних сайлентблоков на ваз 2110 спокойно может быть проведена своими руками.

КАК ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ ПЕРЕДНИХ САЙЛЕНТБЛОКОВ

Узнать, правильно ли они работают, нетрудно.

Для этого необходимо обратить внимание на то:

  1. Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на небольшие дистанции, скрип не должен наблюдаться. Это не значит, что скрип будет очень заметен – он может быть малослышимым;
  2. Нет ли на резине каких-то дефектов. Обычно, если сайлентблоки плохо работают, то на них появляются небольшие трещинки, разрывы.
  3. Не слышен ли какой-нибудь стук в передних колесах. Дело в том, что сайлентблоки начинают плохо скользить, поэтому со временем им становится все сложнее крутиться, поэтому они и начинают издавать звуки, похожие на стук.

Примечание: здесь нельзя действовать по принципу врачей: один «симптом» не может указывать на наличие «болезни». Напротив, если заметна хотя бы одна из вышеперечисленных проблем, то сайлентблоки нужно срочно менять.

Подготовка к их замене

Подавляющее большинство людей боятся проводить замену сайлентблоков дома. Хотя на самом деле это довольно простое занятие.

Но для начала нужно как следует подготовиться. Обязательно необходимо иметь съемник.

С его помощью можно будет не только снять сайлентблоки, но и вернуть их в исходное положение после проделывания всех маневров.

Что такое съемник? Это инструмент, состоящий из двух трубок и двух шайб.

Примечание: съемники бывают разными. Но при их выборе нужно обратить внимание, чтобы они подходили для сайлентблоков. Кстати, сделать съемник можно и в домашних условиях.

Как сделать съемник

Наиболее подходящим вариантом съемника является трехлапчатый съемник.
Для его создания необходимо иметь такие материалы:

  1. Листовой металл толщиной 10 мм.
  2. Металлический кругляк, обладающий диаметром 30 мм.
  3. Винт.

Изготовить съемник можно без труда, если придерживаться инструкции:

  • Сделать рисунок лапок съемника. Их длина должна составлять примерно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В верхней части лапок нужно просверлить по 2 отверстия для болтов.
  • Дальше необходимо изготовить сердцевину, для которой и понадобится заготовленный металлический кругляк. Нужно просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

  • Последняя деталь – винт. В верхней части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этого винт нужно просунуть в сердцевину, а к ней прикрепить лапки.

Замена сайлентблоков верхнего рычага

Их замена подразумевает следующие действия:

  • Поднять машину на домкрат и зафиксировать ее.
  • Снять переднее колесо.
  • Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.

  • Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.

Примечание: откручивается она довольно непросто, но без этого опора останется на месте.

  • Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.

  • Затем следует вывинтить болт рычага, расположенный сверху.

Примечание: он довольно длинный, поэтому его откручивание может занять много времени.

  • Этот болт нужно вытянуть, что позволит снять рычаг машины.
  • Можно начинать их замену.

Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.

Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.

  • Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
  • Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался. Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.

Ремонт осевого люфта

Есть два варианта ремонта:

  1. Поменять весь столб полностью. Однако мало того, что стоит он очень дорого, так еще и качество у него не самое лучшее.
  2. Можно закрутить по бокам две шайбы так, чтобы болт не мог болтаться.

Примечание: ввинчивание этих шайб может привести к тому, что сайлентблоки не поместятся в рычаг, поэтому их нужно будет немножко укорачивать с помощью ножовки по металлу. Это может существенно уменьшить срок эксплуатации сайлентблоков.

Замена сайлентблока нижнего рычага

Нижние сайлентблоки заменяются немного тяжелее:

  1. Для начала нужно снять стабилизатор, что позволит двигать рычаг вправо и влево.
  2. Теперь нужно открутить все гайки, которые держат сайлентблок в неподвижном состоянии.
  3. Нужно снять сайлентблоки нижнего рычага. Для этого необходимо повторить все действия, что и со сайлентблоками верхнего рычага.
  4. Теперь можно начинать запрессовывать новые сайлентблоки.

Примечание: фиксировать их можно только в нагруженном состоянии автомобиля. Ведь если зафиксировать их на вывешенной подвеске, то в скором времени они могут выйти из строя.

Качественные фото, соответствующее видео или инструкция помогут всем выполнить работы по замене переднего сайлентблока своими руками. Однако нужно быть предельно аккуратными, ведь можно здорово навредить своему авто.
Это приведет к тому, что придется заплатить в д

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Школа авторемонта – Ремонт автомобиля своими руками

Замена сайлентблоков передних рычагов на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора

О разбитых сайлетнблоках рычагов передней подвески на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора можно судить по характерным звукам, которые слышны во время движения и по снижению комфорта в управлении железного друга. Автомобиль начинает не только тарахтеть, но и теряет устойчивость на дороге. Так же, часто о проблемах с сайлентблоками многим сообщают при попытке сделать “Развал-Схождение”. Это расстраивает, но стоит помнить, что эта проблема не критична, и ее легко решить своими силами. Конечно же, если Вы не боитесь испачкать руки и потратить несколько часов своего времени для ремонта автомобиля. В противном случае, Вам лучше обратиться к специалистам))). Думаю, что принять решение браться за работу самому или доверить ее другим, Вы сможете после прочтения данной статьи. Читаем, запоминаем, оцениваем свои силы и делаем выбор…. Оставлять комментарии тоже можно)).

По инструменту. Для удачной замены сайлентблоков переднего рычага на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора Вам понадобятся: накидные и торцовые ключи на 17, 19, 24, тиски, молоток, зубило и приспособление для запрессовки сайлентблоков, без которого не обойтись. Чтобы запрессовать сайлетнблоки растяжки (ромашки) хватит тисков и молотка, а вот справиться с сайлетнблоком рычага будет немного сложней. Для этого и придется приготовить приспособление , которое состоит из – болта М12 (170 мм), высокая гайка, втулка длинной 60 мм с внутренним диаметром 38 мм, широкая и толстая шайба. Как говорится, лучше один раз увидеть, чем несколько раз прочитать, смотрим фотографию 1.

Выбор запчастей! Здесь есть два, могу уверено сказать, равноценных варианта – сайлентблоки производства “СЭВИ” или “Балаково” (фото 2). И те, и другие качественны и надежны. Да, и в цене практически не отличаются.

Теперь переходим к той части статьи, которая поможет дать ответ на вопрос – «Как заменить сайленблоки переднего рычага на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2114, Ваз-2115, Ваз-1119 Калина, Ваз-2170 Приора»:

1. Загоняем автомобиль на смотровую яму. Если есть защита моторного отсека, снимаем ее. Откручиваем гайки крепежных болтов передних рычагов (фото 3). Ключами на 17 откручиваем гайку крепежного болта стойки переднего стабилизатора к рычагу (фото 4). Воротком подходящего диаметра, выбиваем болт. Отпускаем колесные болты, домкратим, снимаем колесо.

2. Далее, берем ключ на 24 с «хорошим» плечом и пытаемся открутить гайки растяжек, предварительно очистив металлической щеткой резьбу и смочив ее ВД-40 (фото 5). Если гайка «пошла» легко, откручиваем ее полностью и беремся за шаровую опору, отнимаем ее от поворотного кулака, открутив два болта (фото 6). И снимаем рычаг.

3. Но, очень часто открутить эту гайку растяжки затруднительно. Затруднительно, это мягко сказано. Каждый виток гайки дается с большим усилием. В этом случае могу посоветовать, не тратить свои силы и время, а снимать рычаг вместе с растяжкой и крабом. Для этого всего лишь придется немного распустить гайку растяжки со стороны краба (фото 7) и открутить три болта, которыми краб крепится к кузову (фото 8). Снять все вместе (фото 9) и в уже более удобном положении продолжать борьбу с упертой гайкой (фото 10). На крайний случай, ее можно нагреть и открутить или разрубить зубилом.

4. Рычаг снят. Начнем с замены сайлентблоков растяжки. Старые сайлетблоки демонтируем зубилом (фото 11). Зачищаем проушину от ржавчины (фото 12). Берем новые сайлентблоки и идем к тискам. Запрессовываем сайлентблоки по очереди в рычаг (фото 13). Как правило, полностью сайлентблок не садится, поэтому располагаем рычаг на ровной твердой поверхности и досаживаем сайлет молотком или кувалдой (фото 14). Обычно достаточно 2-3 точных ударов. Можно попробовать сайлентблоки и без тисков, используя только кувалду, но этот способ подойдет только любителям экспериментов и уверенных в своих силах автолюбителей. Так как, если не рассчитаешь силу удара, или дрогнет рука, то сайлентблоку амба))) Примерно такая – фотография 15. Еще можно добавить по шаровой опоре. В том случае, если она Вам не понравилась, ее можно (или нужно) заменить. Старую опору выбиваем примерно вот так – фото 16

5. Далее переходим к замене сайлентблока переднего рычага. Для начала следует убрать старый. Если сайлентблок разбит полностью, то будет достаточно вытащить металлическую втулку (если она сама не выпала) и отверткой удалить резиновую часть сайлента с проушины. В противном случае, устанавливаем наше приспособление как на фотографии 17 выпрессовываем сайлентблок. Новый сайлентблок перед установкой смазываем мыльной водой, жидким мылом или гелем для мытья посуды и запрессовываем его (фото 18 и 19). Стягиваем болт, не спеша, если край сайлентблока подворачивается, подправляем его отверткой. В общем, так легко как с сайлентблоками растяжки не получится, но должно получится в любом случае.

После установки рычага, гайки на всех сайлентблоках затягиваем только после того, как автомобиль будет установлен на колеса.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112
  • Замена троса сцепления Ваз-21099
  • Замена крана отопителя на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2114, Ваз-2115

Комментарии

Показано комментариев: 10.
Всего: 12.

Тимур

Почему по каталогу сайлентблоки рычага от гранты и восьмерки разные? Т.е. для гранты свой код, для 2108 свой?

Ivan

19 апр. 2018 23:03

#

Сайлентблоки рычагов для ВАЗ-2190 и ВАЗ-2108 принципиально ничем не отличаются друг от друга. Форма и размер одинаковы. Только металлическая втулка в сайлентблоках 2190 имеет антикоррозийное покрытие. Разница во втулках заметна при сравнении. Других отличий я не заметил.

Тимур

Резина сайлентблока от ваз 2108 подходит на Гранту? Подскажите

Ivan

8 авг. 2017 15:57

#

Да, сайлентблоки рычагов и крабов для ВАЗ-2108 подходят на Ладу Гранту.

Сергей

Иван, добрый день. Очень хорошая статья, спасибо.

Решил поменять все “резинки” по ходовке, т.к. только купил машину и хочу раз залезть и пока покататься. Подскажите, что и сколько чего нужно на перед и зад.

Здравствуйте, Сергей. Отвечаю, по порядку)))

Кроме сайлентблоков рычагов, в передней подвеске можно заменить крабы (кронштейн растяжки 2 шт.), втулки стабилизатора (2 шт.), стойки стабилизатора (2 шт.), втулки рулевых тяг (2 шт.). Это по резинкам. Но, при замене резинок, стоит сразу обращать внимание на состояние верхних опор, шаровых опор и рулевых наконечников. Так как после замены сайлентблоков необходимо проверить и, если есть необходимость отрегулировать развал/схождение. А при разбитых шаровых, рулевых или убитых верхних опорах развал делать – деньги на ветер выкидывать. Да, и серьёзный мастер за регулировку не возьмётся.

По задней оси: сайлентблоки задней балки (2 шт), сайлентблоки задних стоек (2 шт), подушки задних амортов (4 шт) и прокладки под задние пружины (2 шт, в продаже можно найти стандартного размера и увеличенные). По задку всё.

Так же, советую, проверить состояние передних и задних тормозных шлангов: вздутые, перекрученные, потресканные шланги лучше сразу заменить.

5

АндрейСенс

8 июня 2017 15:53

#

Не забываем так же проверять состояние переднего стабилизатора поперечной устойчивости. При явном износе оного (если стоит родной 2108 2109 21099 2115 2114 2113) меняем на стабилизатор от десятки, а если с должными “доработками” – то и от приоры станет (он самый толстый). Втулки и стойки стабилизатора меняются соответственно. Получаем более управляемый и послушный авто на выходе.

Вадим

развал схождение нужно после делать?

Однозначного мнения по вопросу – “Делать или нет развал-схождение после замены одних лишь сайлентблоков рычагов?“, не существует. Кто-то настаивает на том, что установка новых сайлентблоков не изменит угол выставки колес. А кто-то, твёрдо стоит на том, что развал-схождение следует делать после любой работы с передней подвеской автомобиля. Но, из личного опыта (всё-таки не одну машину после ремонта отогнал на р/с) могу сказать, что замена сайлентблоков МОЖЕТ изменить выставку колес. Правда, не всегда и не значительно. Но может! Поэтому, после работы, пусть и небольшой, с рычагами, я РЕКОМЕНДУЮ заехать на стенд и проверить/сделать развал-схождение. Так спокойней…

krotoss

Здравствуйте! Подскажите пожалуйста сайлентблоки Балаково Ваз 2108 подойдут на Ваз 2114?

Ivan

21 нояб. 2015 18:33

#

Сайлентблоки передних рычагов Ваз-2108, 100% подходят на рычаги автомобилей Ваз 2113, Ваз 2114 и Ваз 2115. И на всякий случай, дополню, что на рычаги Десятки, Калины и Приоры, они тоже подходят

Марат: А колесо обязательно снимать? кто-нибудь напишите если знаете.

Колесо лучше снять. И шаровую опору легче открутить, и рычаг удобней устанавливать)))

Марат

8 марта 2014 17:09

#

А колесо обязательно снимать? кто-нибудь напишите если знаете.

Махмут

10 янв. 2014 21:15

#

Андрей К, спасибо, что поделились с нами своим опытом

Андрей К

10 янв. 2014 21:03

#

Иван, у меня запросто получилось. Одну сторону запрессовал тисками. Но смазал моторным маслом, а потом уже прочитал, что нельзя. Резина у сайлентблоков не масло стойкая. Переделывать придётся.

  • «
  • 1
  • 2
  • »

Замена передних сайлентблоков на ВАЗ 2110 своими руками

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

  • Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
  • В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
  • На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Запрессовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге . Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб . Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ запрессовки

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Меняем передние сайлентблоки на ВАЗ 2110 своими руками

Вышедшие из строя сайлентблоки — проблема, с которой владельцы отечественных автомобилей сталкиваются достаточно часто. Процедура замены сайлентблоков передних рычагов ВАЗ 21010 на первый взгляд проста, но это впечатление обманчиво. В ней есть целый ряд нюансов, о которых автовладельцу надлежит помнить. О том, как поменять сайлентблоки самостоятельно, мы и поговорим в данной статье.

Назначение сайлентблоков

Комплект сайлентблоков передних рычагов

Назначение у них простое: сделать движение автомобиля как можно мягче. Именно из-за сайлентблоков подвеска машины имеет возможность «играть», смягчая удары, возникающие, когда автомобиль преодолевает неровности дороги.
Находятся сайлентблоки как в передних, так и в задних рычагах подвески, недалеко от колёс. Они плотно запрессованы в эти рычаги, так что увидеть их не удастся. И для того, чтобы заменить сайлентблоки, придётся вначале снять рычаги подвески. По-другому до них не добраться.

Как узнать, что пора менять

Есть несколько признаков того, что сайлентблоки пришли в негодность.

  • Первый признак — характерный стук или скрежет, который слышен при движении машины и который значительно усиливается, когда дорога неровная.
  • Второй признак — если разбиты один или несколько сайлентблоков, то машиной становится намного труднее управлять, особенно на поворотах.
  • Даже если ничего из вышеперечисленного не наблюдается, проблема с сайлентблоками всё равно может всплыть, к примеру, в тот момент, когда автовладелец приедет в автосервис и решит отрегулировать развал-схождение. Именно в этот момент сотрудники сервиса могут сообщить ему неприятную новость.

Какие инструменты нужны

Ключи (как накидные, так и торцовые) на 24, 17 и 19, молоток, тиски, зубило, металлическая щётка, нож, съёмник для сайлентблоков (его можно купить, а можно сделать самостоятельно) и, разумеется, новые сайлентблоки.

Необходимое на фото

Здесь же следует сказать, что снимать рычаги подвески лучше всего, находясь в смотровой яме. Так что перед заменой сайлентблоков следует позаботиться и об этом.

Изготовление съёмника своими руками

Как уже говорилось выше, сайлентблоки — плотно запрессованы в рычаги и в так называемую «растяжку» на подвеске.
Запрессовать новый сайлентблок в растяжку можно с помощью обычного зубила и молотка.
А вот запрессовка сайлентблока в рычаг подвески — процедура очень трудоёмкая и без специального приспособления (съёмника) тут не обойтись.
Съёмник можно поискать в автомагазине, а можно не тратить время на поиски и сделать его самостоятельно, благо, это несложно.
Чтобы сделать съёмник, нам потребуется болт (М12), длина болта — не менее 180 мм. К нему следует подобрать гайку, причём она должна быть высокой — не менее 20 мм. Также нужна будет втулка. Длина — не менее 60 мм, внутренний диаметр — 39 мм (сделать такую втулку можно из обрезка подходящей по диаметру трубы) и две-три широких шайбы. Что должно получиться в итоге, можно посмотреть на фотографии ниже.

Вариант самодельного съёмника

Последовательность действий при замене на ВАЗ 2110

  1. Автомобиль устанавливается над смотровой ямой, затем снимается нижний защитный кожух моторного отсека ВАЗ 2110.
  2. На передних рычагах откручиваются крепёжные гайки, затем откручиваются гайки передних стабилизаторов (это делается с помощью ключа на 17).

Крепежная гайка снята

Откручивание гайки на растяжке

Откручивание второй гайки на 24

Удаление старого блока зубилом

Зачистка проушины ножом

Запрессовка сайлентблока тисками

Пример по замене сайлентблоков передних рычагов на видео

Важные моменты

Откручивание гаек накидным ключом на 24 может быть очень непростой задачей. Чтобы стронуть такую гайку с места, как правило, требуется огромное усилие. И мало того, каждый следующий виток тоже потребует немалых сил. Поэтому лучше всего воспользоваться в качестве рычага длинной трубкой, надетой на накидной ключ.

Для того чтобы гайки откручивались ещё легче, можно обильно полить их маслом и подождать 10 минут.

Запрессовывать сайлентблоки ударом молотка (или ударом кувалды) следует, только поместив рычаг на ровную металлическую поверхность. При этом удар должен быть очень точным, при малейшем перекосе молотка есть риск повреждения сайлентблока.

Для того чтобы избежать вышеуказанных повреждений, имеет смысл запрессовывать сайлентблок в растяжку с помощью тисков. Тиски понадобятся в любом случае, так как новые блоки редко садятся в проушину полностью после одного удара. Их практически всегда необходимо «додавливать».

Для того чтобы новый сайлентблок сел в проушину максимально глубоко, его следует смазать. В качестве смазки подойдёт обыкновенный посудомоечный гель, жидкое мыло или простая мыльная вода.

Как видно из этой статьи, заменить сайлентблоки вполне можно самостоятельно, главное — проявлять осторожность при их запрессовке. Если автовладелец не уверен в силе и точности удара, рисковать с молотком вообще не стоит, лучше постепенно задавить блок в проушину тисками, предварительно её смазав. Если и эта операция вызывает затруднения, то выход только один: поход в автосервис, за помощью квалифицированных автомехаников.

Как самостоятельно заменить передние и задние сайлентблоки на ВАЗ 2110

Сайлентблоки являются важнейшей частью передней подвески автомобиля. Их состояние напрямую влияет на угол наклона колес и, как следствие, скорость износа ходовых частей машины. Поэтому менее опытные владельцы должны внимательно следить за этими деталями и производить своевременную замену в случае необходимости. Ремонт сайлентблока переднего рычага ВАЗ 2110 вполне возможно произвести самостоятельно. Некоторые особенности этого процесса будут описаны в статье. Однако если есть чувство неуверенности в собственных силах, лучше обратиться на СТО.

Как определить необходимость замены

Сайлентблоки передних рычагов ВАЗ 2110 при малейших нарушениях в установке или определенной степени износа достаточно отчетливо дают понять автовладельцу о возникшей проблеме. Самым первым и явным признаком будет считаться отчетливый звук ударов железа в передней части автомобиля, а также явное изменение в качестве управления машиной.

Однако столь отчетливому доказательству неисправности предшествуют менее заметные:

  • в процессе управления слышны звуки скрипа резины, причем чем громче, тем более запущена ситуация;
  • во время движения в районе колес присутствует четкое и равномерное постукивание, которое говорит о плохой фиксации сайлентблока и его постепенном разрушении из-за этого;
  • если стук становится отчетливым, лучше воспользоваться домкратом и рассмотреть сайлентблок внимательнее. Возможно, началось его разрушение, о чем подскажут возникшие на поверхности детали трещины. Если это так, необходимо приступить к замене как можно раньше.

Если время будет упущено, соединительные элементы разрушатся, что приведет к возникновению износа и зазоров между элементами, углы расстановки колес будут нарушены. Это скажется на функциональном состоянии автомобиля и лишь уменьшит срок его службы в несколько раз.

Замена сайлентблоков передней подвески на ВАЗ 2110

Неопытных автовладельцев мучают сомнения по поводу необходимости менять детали самостоятельно. Конечно, объяснить это можно отсутствием навыка. Однако как показывает опыт, проведенная на СТО работа не гарантирует качественного результата. К тому же это повлечет достаточно заметные финансовые затраты. Поэтому есть смысл попытаться произвести замену сайлентблоков на ВАЗ 2110 самостоятельно, пользуясь помощью многочисленных видеороликов и более опытных товарищей.

Замена сайлентблоков передних рычагов ВАЗ 2110 своими руками производится с помощью набора несложных инструментов. Но стоит помнить, что на передней балке два подобных элемента, последовательность смены которых немного отличается.

Замена верхнего сайлентблока

Для смены нужно выполнить следующие действия:

  1. Поднять автомобиль с помощью домкрата или подъемника. В первом случае возникает необходимость жесткой фиксации, поэтому нужно включить ручной тормоз и обеспечить неподвижность колес.
  2. Снять колесо, а также открутить и демонтировать опору. Скорее всего возникнут проблемы с беспрепятственным извлечением, поэтому для ускорения процесса можно не сильно ударить молотком по сошке, желательно через мягкую вставку или ткань.
  3. После этого можно беспрепятственно демонтировать верхний рычаг.
  4. На нем расположен болт, который необходимо раскрутить и извлечь.
  5. Далее производится демонтаж непосредственно сайлентблока. Произвести его можно при помощи молотка и зубила, с особой точностью и осторожностью, чтобы не повредить другие детали. В особо сложных случаях можно высверлить его с помощью дрели.
  6. Новый сайлентблок промазать герметиком и установить в гнездо. При этом можно использовать старый сайлентблок для создания мягкой прослойки, которая поможет сохранить целостность новой детали при установке.

Устранить осевой люфт можно либо полной заменой столба, либо закручиванием с двух сторон дополнительных шайб. Первый из способов — замена передних стоек на ВАЗ 2110 — можно даже осуществить своими руками, однако часто это не помогает из-за низкого качества деталей и их высокой стоимости. При использовании второго варианта возможно сокращение пространства для сайлентблока. Это потребует его уменьшения вручную, что сократит срок службы. Каждый из методов имеет свои недостатки, при выборе нужно ориентироваться на степень износа.

Замена нижнего сайлентблока

Процедура немного сложнее предыдущей, однако также будет посильной для автовладельца.

  1. Снять стойки стабилизатора — это обеспечит подвижность рычага.
  2. Раскрутить все удерживающие гайки и извлечь их.
  3. Извлечь нижние сайлентблоки и установить новые с той же последовательностью, что и верхние.
  4. Особенностью замены является необходимость проводить работы при загруженном автомобиле. В противном случае установка пройдет неправильно, и детали вскоре придется менять вновь.

Как становится понятно даже из описания процесса, замена передних сайлентблоков ВАЗ 2110 своими руками займет достаточно небольшое время и будет вполне осуществимой. В случае, отсутствия желания или технических возможностей, есть смысл обратиться на СТО. При ее выборе нужно быть уверенным в качестве проводимых работ, так как сайлентблок является одной из важнейших деталей, обеспечивающих качественное управление автомобилем и безопасность всех пассажиров и водителя.

Замена задних сайлентблоков lada 2110 (ваз 2110)

Устройство автомобиля включает в себя множество узлов. Немаловажной составляющей любой машины является подвеска. Именно она отвечает за комфорт и безопасность движения автомобиля. Но если вы думаете, что на мягкость подвески влияют только колеса, амортизаторы или пружины, вы глубоко ошибаетесь. Не стоит забывать о такой составляющей, как сайлентблоки. Таковыми оснащается любой автомобиль, в том числе и ВАЗ-2110. Замена сайлентблоков — непростой процесс. Однако его можно выполнить своими руками. Что же, давайте рассмотрим, как производится замена сайлентблоков балки ВАЗ-2110 и что для этого нужно.

Сперва отметим, что за функцию выполняют данные составляющие подвески. Сайленблоки — это резинометаллические изделия, которые обеспечивают мягкое соединение между деталями. В результате автомобиль едет плавно и мягко.

Часть колебаний и ударов поглощают именно эти резинометаллические изделия. Замена сайлентблоков рычагов ВАЗ-2110 производится нечасто. Это не расходный материал. Но существуют определенные признаки, по которым можно выявить износ. О них мы поговорим ниже.

По каким признакам можно понять, что требуется автомобилю ВАЗ-2110 замена сайлентблоков? Продиагностировать исправность уплотнителей можно, не выходя из машины, прямо на ходу. Если во время движения вы заметили характерный скрип резины или стуки, скорее всего, изделие пришло в негодность. Также появляется люфт. Замена сайлентблоков (ВАЗ-2110 8 клапанов в том числе) выполняется и в том случае, когда машину начало кренить на поворотах.

Из-за трещин или выработки машина не в состоянии нормально «проглатывать» неровности и крены. Также возникает неравномерный износ покрышек. Со временем этот эффект усиливается. Если игнорировать данную проблему, на скорости будет бить руль, машину ведет в сторону. Поэтому неисправность следует искоренять на ранней стадии. Если имеются скрипы и стуки в районе колес, это говорит о том, что автомобилю требуется замена сайлентблоков задней балки. ВАЗ-2110 можно отремонтировать своими руками. Какие инструменты для этого понадобятся? Об этом расскажем далее.

Итак, сперва необходимо подготовить соответствующий набор инструментов. Помимо новых сайлентблоков (полиуретановых или резинометаллических, не имеет значения) требуется стандартный набор головок с трещоткой, мыльный раствор, а также универсальная смазка ВД-40. В качестве альтернативы можно использовать аналог от производителя «Маннол». Стоит продукт в разы дешевле, а эффект одинаковый, отмечают отзывы автовладельцев.

Также, чтобы на автомобиле ВАЗ-2110 замена сайлентблоков прошла успешно, нам потребуется смотровая яма, эстакада или подъемник. Конечно, можно воспользоваться домкратом, но будет очень сложно. Среди особых инструментов для замены потребуется съемник для выпрессовки резинометаллических изделий. Можно использовать трубки с шайбами и тиски. Главное, чтобы шайбы и трубка подошли по диаметру.

Итак, загоняем машину на смотровую яму. Далее берем баллонный ключ и срываем гайки крепления колеса (с той стороны, на которой будет производится на автомобиле ВАЗ-2110 замена сайлентблоков). Если это передние уплотнители, потребуется извлечь металлическую защиту картера двигателя.

Часто болты крепления данного элемента «прикипают» под воздействием влаги и перепадов температур. Чтобы облегчить работу, рекомендуется предварительно «замочить» гайки средством «Маннол» или «ВД-40». Дальше выкручиваем элементы крепления рычагов подвески (или балки, если это замена задних сайлентблоков ВАЗ-2110). Дальше освобождаем рычаг наружу. В случае с балкой процедуру ремонта придется произвести на месте.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Характерный стук в задней части авто, подозрительный скрип резины во время движения, ухудшение управляемости, чрезмерный износ задних шин — все это признаки износа сайлентблоков.

В такой ситуации бездействие может лишь усугубить проблему и привести к аварии на дороге. Чтобы этого избежать, необходима замена сайлентблоков задней балки ВАЗ 2110. Но как это делать правильно? Каким аспектам уделить внимание? Рассмотрим основные вопросы подробнее.

Где менять сайлентблоки дома или на СТО?

Как правило, замена сайлентблоков задней балки — процесс несложный. На практике даже начинающий автолюбитель при знании некоторых азов способен справиться с работой. В чем же преимущества самостоятельного ремонта? — Их несколько:

  • Во-первых, вы экономите деньги. Все, что потребуется — это немного времени, новые сайлентблоки и инструмент;
  • во-вторых, нет никакой гарантии, что попадается хороший мастер. Известны случаи, когда работники СТО специально делают работу некачественно, чтобы клиент вернулся для нового ремонта;
  • в-третьих, покупать новые детали все равно необходимо. Получается, что оплачивается только установка сайлентблоков задней балки. Нет никакого смысла переплачивать, если все можно сделать самому;
  • в-четвертых, где гарантии, что мастер действительно поставит купленный вами сайлентблок , а не подменит его на б/у изделие.

Особенности выбора сайлентблоков

Перед тем как приступать к работе, определитесь, сколько сайлентблоков в задней балки вы будете менять (с одной или с обеих сторон), и каким изделиям отдадите предпочтение.

Для ВАЗ-2110 необходимо выбирать изделия с номерами — 2110-2914054. Так же не забудьте ознакомиться с материалами сайта по замене сайлентблоков передних рычагов .

Главная особенность таких сайлентблоков — однозначно подходящий диаметр. Если же приобрести деталь для ВАЗ 2109 и попытаться «влепить» ее на «десятку», то ничего не выйдет.

Второй важный момент — качество. Постарайтесь не экономить. В противном случае уже через некоторое время снова понадобится делать ремонт. Не лучше ли все выполнять наверняка и с применением качественных деталей?!

Замена задних сайлентблоков ВАЗ 2110 своими руками

Для начала подготовьте минимальный набор инструментов, чтобы потом не бегать по гаражу и искать, что где лежит, ну вообщем как обычно это бывает.

Итак, на понадобится:

  • Молоток;
  • деревянный брус;
  • набор ключей;
  • специальный инструмент (понадобится для запрессовки сайлентблока в гнездо).

1. Замена с помощью съемника без демонтажа балки:

Поднимайте авто с помощью домкрата. Отбрасывайте тормозной колдун (регулятор давления) в противном случае он будет мешать выполнению работы.

Берите ключ на «девятнадцать» и выкручивайте крепежную гайку. Если самостоятельно выполнить работу не получается — привлекайте помощников. Оптимальный вариант — брызнуть на резьбовое соединение WD-40 и дать ему немного «откиснуть».

С помощью лома немного отгибайте балку в нижнее положение, но полностью не снимайте на балке вы увидите резинку (сайлентблок) — оцените ее состояние. С помощью съемника выпресовывайте его.

Обработайте сайлентблок смазкой и запрессовывайте его на место. При этом будьте внимательны. В качестве смазывающего состава нельзя использовать солидол (он может разъесть материал). Лучший вариант — обычный мыльный раствор возвращайте на место тормозной колдун и прикручивайте балку болтом.

2. Простая замена без съемника выполняется таким образом:

  • Загоняйте авто на яму (эстакаду). Крайний вариант — поднимайте нужную сторону домкратом;
  • используйте ключ на «девятнадцать» и выкручивайте с его помощью гайки на крепежных болтах балки. Так вы сможете снять ее с кронштейна;
  • доставайте болт и опускайте балку. Чтобы упростить себе задачу, между балкой и кузовом «десятки» установите деревянный брус (он должен быть размером с кирпич);
  • выбивайте сайлентблок с помощью молотка;
  • смазывайте новую деталь (по принципу, который мы описывали выше) и запрессовывайте ее;
  • убирайте брус и возвращайте балку. Последним этапом крепите болт и закручивайте гайку.

Если вы все сделаете правильно, то работа по замене старых сайлентблоков не займет более получаса. При этом вы сэкономите немалую сумму на посещении СТО. Удачи на дорогах и конечно же без поломок.

Балки, как задняя, так и передняя, являются важными звеньями в автомобиле. Задняя балка ВАЗ 2110 сделана из двух расположенных продольно рычагов, соединенных между собой. Крепеж производится при помощи усилителей, которые были приварены друг к другу.

Строение балки

Сквозь них проходят болты, соединяющие рычаги подвески вместе со штампованно-сварными кронштейнами. Они, в свою очередь, прикреплены болтами, заваренными в лонжероне автомобиля. Пружины задней балки ВАЗ 2110 располагаются таким образом, что первое окончание упирается в углубление амортизатора, а второе проходит сквозь специальную прокладку непосредственно в опорную область, прикрепленную к изнаночной стороне арки на кузове автомобиля.

Двухрядный упорный подшипник располагается в середине ступицы. По своей структуре он очень схож с подшипником, находящимся в ступице передних колес, однако по размеру он гораздо меньше.

Демонтаж заднего блока

Теперь отсоедините тонкие тормозные шланги, ведущие к тормозным цилиндрам, находящимся в задней части машины. Отсоедините тормозные трубки, прикрепленные к балке. Кроме того, понадобится отсоединить от балки упругий рычаг, который находится на приводе, отвечающем за регулировку давления.

От балки необходимо отсоединить нижние окончания амортизаторов и гайки, прикрепляющие балки к кронштейнам. После этого из балки нужно вынуть болты и осторожно ее снять. Используя головку 17 размера, открутите 3 гайки, прикрепляющие кронштейн к кузову.

Замена сайлентблоков

Если вы не хотите тратить лишнее время на изготовление, приобретите устройство в любом специализированном магазине. Задние колеса необходимо обязательно зафиксировать, используя специально приспособленные для этой процедуры башмаки или обычные кирпичи. Это необходимо сделать по той причине, что машина, приподнятая домкратом, может соскочить с него и придавить вас.

Их необходимо выбить сильными ударами молотка по зубилу. Они выскакивают из пазов с легкостью после первого же удачного попадания. Для того чтобы получить большую скользящую способность, предварительно сделайте зачистку старого гнезда. После этого все детали смачиваются мыльным раствором, и методом запрессовки производится вдавливание нового сайлентблока на место старого. Учтите: после того как вы произведете запрессовку, люфты должны полностью отсутствовать, иначе ремонт передней балки пройдет впустую.

Обратите внимание на то, что снятие задней балки ВАЗ 2110 производится не в одиночку. Вам потребуется помощь нескольких человек. Они необходимы для поддержки и своевременного опускания задней подвески. Кроме того, выполнять работу по затяжке или ослаблению болтов на колесах автомобиля необходимо только в том случае, когда он стоит на земле.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
