Ремонт вариатора «Ниссан Х-Трейл» своими руками: описание, технология и отзывы

REKPP › Блог › Ремонт вариатора Ниссан Х-Трейл — фотоотчет

Приветствую!
Сегодняшний отчет по вариатору JF011E Ниссан Х-Трейл 2.5L.

Автомобиль: Ниссан Х-Трейл 2.5, 2008 г.в., пробег — 144953 км, вариатор — JF011E.

Проблема со слов автовладельца: Сначала появились небольшие рывки при езде на круиз-контроле. Потом стал слышен явный звук пробуксовки ремня при оборотах свыше 2000. Затем появился скрежет со стороны вариатора. Потом загорелся чек и машина встала в аварийный режим: обороты не поднимаются выше 2000. Скорость не больше 60. Владелец самостоятельно прочитал на ошибки, выдало — Р0746.

Автомобиль прибыл к нам на эвакуаторе. При подключении диагностического оборудования выдало уже 2 ошибки: P0746, P0868. Это самые печальные ошибки для вариатора, про них можно почитать еще здесь.

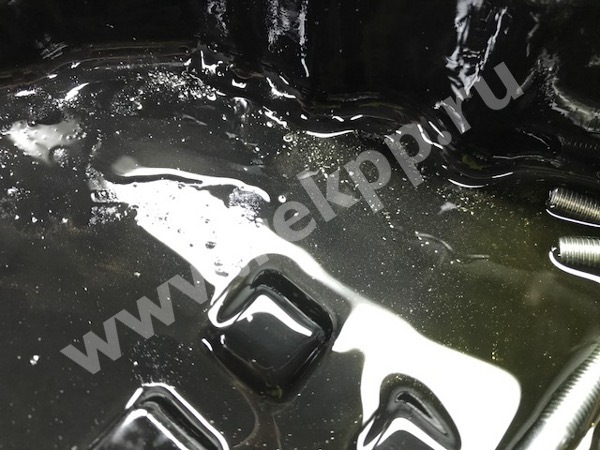

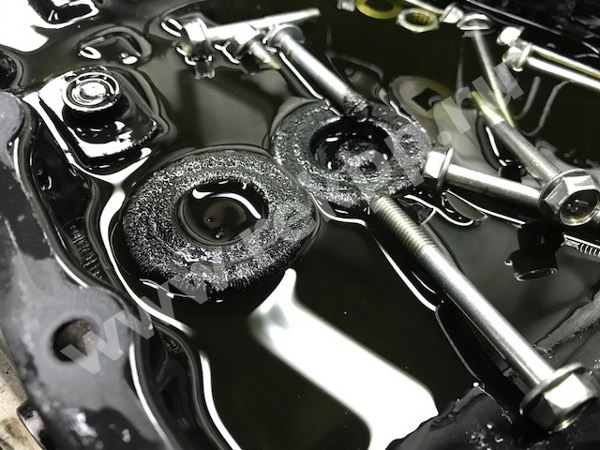

— Поддон вариатора. Судя по фильтру теплообменника, масло недавно меняли. Но в поддоне присутствует металл.

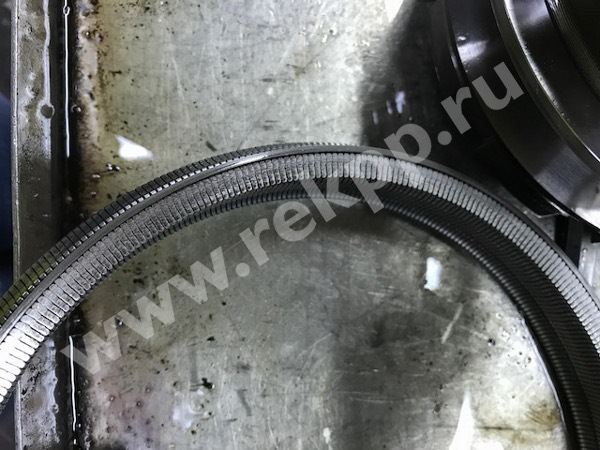

— Задиры на ремне вариатора.

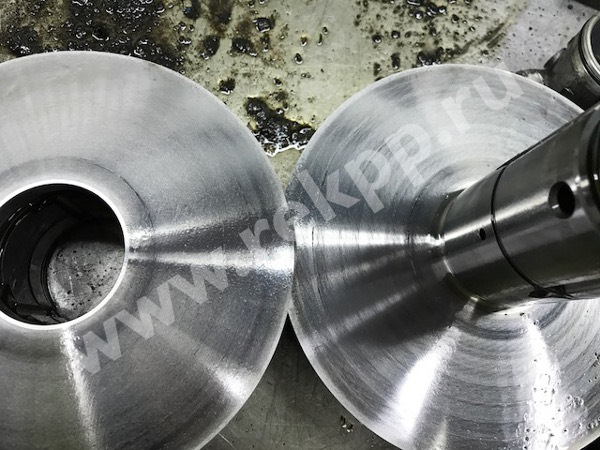

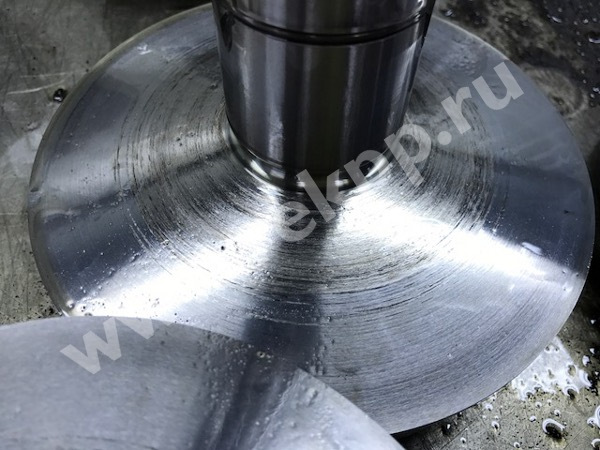

— Задиры на конусе.

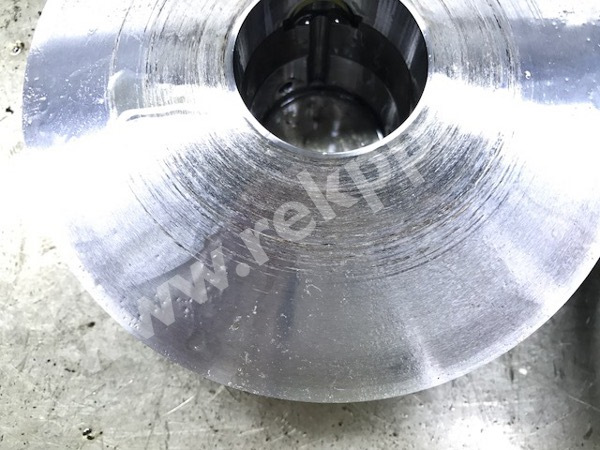

— Разобрали другой конус. Задиры уже значительнее, по сравнению с предыдущем.

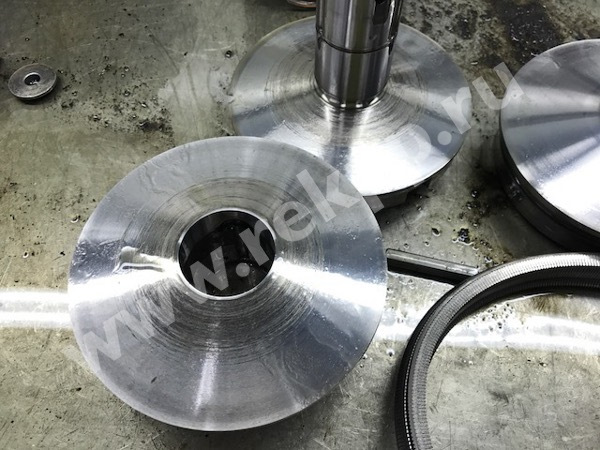

— Общий вид с уже разобранными конусами.

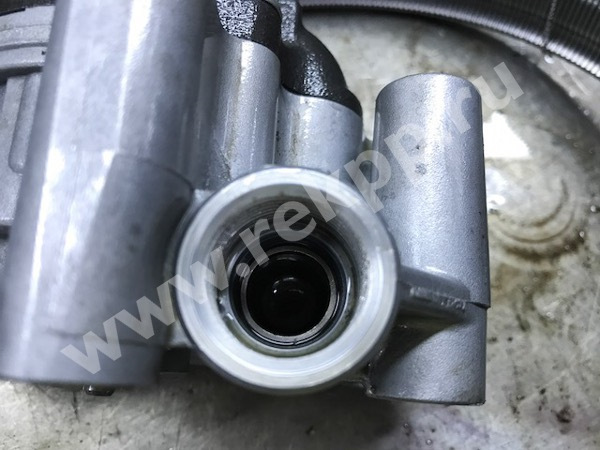

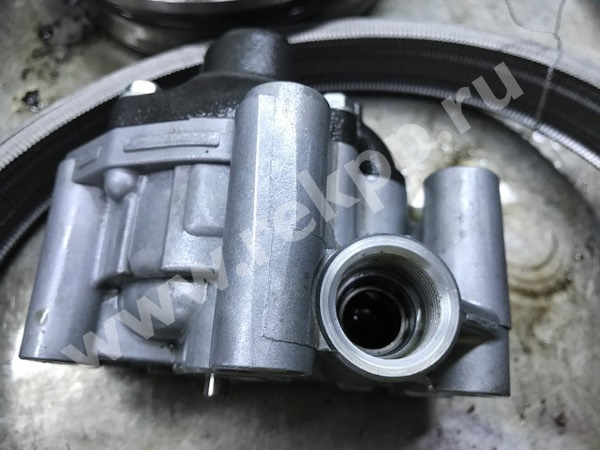

— Заклинил клапан масляного насоса, клапан не возможно даже вытащить из-за металла в коробке. Необходимо менять насос целиком.

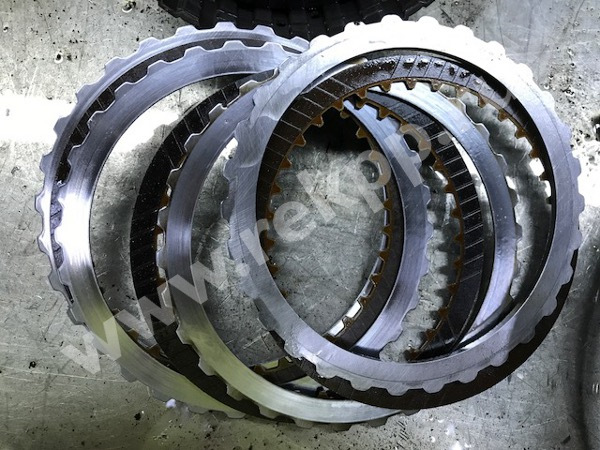

— Немного подгорел стартовый пакет. Пробило Хаб солнечной шестерни стартовым пакетом.

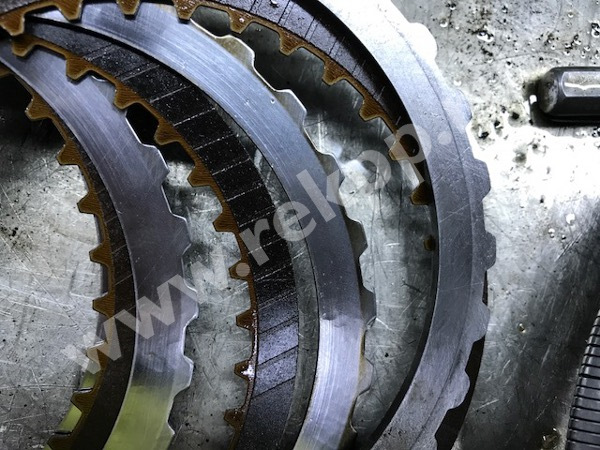

— Фото плохо передает цветовой оттенок. Но все же можно уловить. Фрикционный диск, который по середине — темнее, чем другие. Это признак подгорания. И стальной диск, который тоже по середине, если обратите внимание, зубья поменяли цвет (когда в момент пробуксовки нагрузка переходит на область, которая не должна работать) — это тоже след пробуксовки.

— На гидроблоке заклинил следящий золотник конусов.

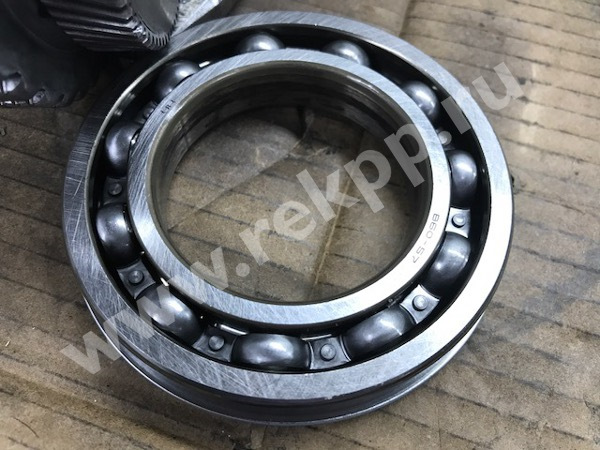

— Подшипник ведомого вала «на подходе».

Подведем итоги.

Работы, которые выполнялись по данному автомобилю:
— Снятие вариатора, разбор, дефектовка, сбор, установка на автомобиль.
— Ремонт гидротрансформатора.
— Разбор, чистка / промывка гидроблока.
— Восстановление резьбы.

Запчасти, которые потребовались для восстановления вариатора в рабочее состояние: прокладочный комплект, ремень вариатора, комплект конусов, масляный насос, стартовый пакет, хаб солнечной шестерни, подшипник ведомого вала, фильтр основой, фильтр теплообменника, трансмиссионное масло.

Итоговая стоимость ремонта — 107 180 руб. Гарантия — 6 месяцев, без ограничения пробега.

Наша страница на DRIVE2:

Комментарии 23

Доброго времени суток! x-trai t31 2007 г.в., 4wd, вариатор. Перед остановкой, отпускаю педаль газа, идёт торможение двигателем, затем разблокировка гидротранформатора (или блокировка — могу ошибаться в терминах) и вот обычное движение накатом (на педали не нажимаю), возникает звук как у бетономешалки (некоторые определяют это как хрюканье).
Когда авто сбросил скорость совсем и двигается с такой же скоростью как при начале движения (без участия педали газа), хрюка нет.
Масло недавно менялось на оригинал со всеми фильтрами, в поддоне чисто было. После смены без изменений. Едет нормально, рывков и т.п. не бывает.
Похоже на подшипники гидротрансформатора. Подскажите что может быть?

А двигатель толкает правый приводной вал, тоже было так . Поменяйте и все будет гуд, только на новый оригинал, либо контракт.

приветствую . х теил 2.5 вариатор 2010 г пробег по спидометру 135 т. км . при трогании на холостом ходу и хоть при легком добавлении газа в начале движения метров 10 слышу шелчки похожие на хруст гранаты и сопровождается легкои вибрацией . после разгона с интервала скорости 20 — 50 км. ч все проподает . иногда при торможении при медленной остановке так же слышатся шелчки . Что я проделал в поисках щелчков и вибрации .

1. .Снял кардан и проехал результат ноль . 2. Поменял правый привод результат ноль . 3. Поменял левый привод результат ноль . 4. Заменил ступицу левую переднюю так как была откручена гайка результат ноль . 5. Вернул на место старый левый привод поменяв на нем трипоид на новый так как в старом присутствовал люфток и опять результат ноль .

Попробывал снять левый наружний полупривод при этом конечно стянув ступицу старой гранатой . на 2wd естественно не едит включил режим АВТО поехала и опять щелчки результат ноль .
Вывешивал ниссан на подьемнике и с карданом и без кардана при вращении колес щелчков нет . Но при вращение передних колес глядя на низ двигателя и коробки видно смещение двигателя как будто его толкает из стороны в сторону . начинаю останавливать и держать правое колесо смещение двигателя продолжается . Фиксирую левое колесо дергания двигателя прекращается .

Я просто уже не пойму что за не исправность меня преследует . Проделал столько комбинаций в поисках неисправности и результата ноль . Подушки двигателя и коробки тоже смотрел .

Такие симптомы попадались на автомобилях и болячку всегда решала замена внутренней гранаты .
Подскажите куда рыть что смотреть . голова уже пухнет .

Привет вы поменяли левый приводной вал, я так понял, ноль эфекта ? Так вот я уже вам писал что дело в обеих приводных валах . Я проблему решил их заменой. Есть еще один момент, разбивает дифференциал, его сателиты из-за эксплуатации машины с неисправными триподами .

ДА Я ПОМЕНЯЛ И ПРАВЫЙ И ЛЕВЫЙ ПРИВОД .РЕЗУЛЬТАТ НОЛЬ . ПРИДЕТСЯ В ДИФ ПРОБИРАТЬСЯ .
ВЧЕРА С ЛЕВОЙ СТОРОНЫ НА КОРОБКЕ СНЯЛ КРЫШКУ ТУ ЧТО ПОВЫШЕ ПРИВОДА ВЫТАЩИЛ ПРОМЕЖУТОЧНЫЙ ВАЛ ПЕРЕДАЮЩИЙ МОМЕНТ НА ВРАЩЕНИЕ РАЗДАТКИ . КОРОБКА СТАЛА ПЕРЕДНЕПРИВОДНОЙ . В ИТОГЕ ЩЕЛЧКИ ОСТАЛИСЬ ТОЛЬКО СТАЛИ ПОТИШЕ А БЫЛИ ПОЗВОНЧЕ . ПОДОЗРЕВАЮ ЧТО СЛЕГКА УШЛА НАГРУЗКА С ДИФА . ВЫВОД ЧТО ТО В ДИФЕ . ИЛИ ПОДШИПНИКИ ИЛИ ЕЩЕ ЧТО ЛИБО . ПРИДЕТСЯ СНИМАТЬ КОРОБКУ И ПОЛОВИНИТЬ ЕЕ .

Если передний левый внутрений шарнир болтается в вариаторе, то изношен саттелит, такое было и на моей машине . Менял вариатор целиком на новый, так вот на новом вариаторе люфт отсутствует . А когда разобрал вариатор, то ничего не увидел было все как новое, но уже потом стал рассматривать дифференциал внимательно и сравнил с заведомо исправным так и пришел к выводу что данный звук производят изношенные саттелиты, а основная причина езда с изношенными триподами .

При включении скорости вперед/назад происходит пинок, вариатор умирает как я полагаю? Пробег под 200 т.км

А скока до переборки прошел и на скока хватит ремонта?

Как отремонтировать вариатор на Nissan X Trail

Автомобиль Nissan X Trail обладает высоким уровнем безопасности. Машина оснащена гидравлическим приводом, имеет независимые подвески на двух осях. Кроссовер поддерживает установку различных по мощности силовых установок. На многих моделях Ниссана данной серии встречается коробка вариатор, например, RE0F06A или RE0F10A. На версии ИксТрейл с силовой установкой 2.5 литра производителем устанавливается цепной вариатор. Благодаря нему, отмечается оптимальный расход топлива.

Вариаторные КПП отличаются своей надежностью, выдают оптимальную мощность независимо от нагрузок. Автомобилем, где установлен вариатор, управление происходит легче. Заводить мотор с такой коробкой можно и без прогрева. Средний ресурс вариатора на Ниссан составляет около 150000 км пробега.

Диагностика системы трансмиссии

Автомобиль Nissan X-Trail нуждается в периодическом техобслуживании. Его представляется возможным пройти на специализированной станции ТО. Здесь в первую очередь проверяются механизмы, которые присутствуют в моторном отсеке:

  • фильтры;
  • свечи зажигания;
  • ГРМ-установка;
  • двигатель;
  • система трансмиссии.

Все изношенные расходники подлежат замене. Ремонт трансмиссии включает сборку и разборку коробки передач, ее дефектовку.

Диагностирование трансмиссии – это необходимая процедура, которая направлена на выявление отклонений и нарушений работы данной системы. Используется специальное оборудование.

Во время прохождения ТО может понадобиться замена трансмиссионного масла, шкивов, цепи. Машину с АКПП следует проверять раз в полгода. Обратиться в сервисный центр стоит, если имеется поврежденный ремень.

Своевременно проведенная диагностика автомобильной системы способна выявить причины неполадок. На все сервисные работы автоцентр должен давать гарантии, соответствующие сертификаты.

Выявление поломок в системе трансмиссии

Кроссовер Ниссан Х Trail t31 (32) может комплектоваться вариатором, который выдерживает серьезные механические нагрузки. CVT коробка обеспечивает возможность плавной смены скоростных режимов. Вариатор включает шкивы, ремень, подшипник, шестерни передачи. В насосе установлен клапан. Пробуксовка автомобиля может быть по причине наличия неровностей на клапане. Это прямое следствие того, что стираются протекторы ремня, в результате чего образуется стружка. Рывки и толчки – это результат выхода из строя масляного клапана.

Неправильное обращение с автомобилем приводит к истиранию составляющих элементов вариаторной коробки. В частности, подшипников, повреждениютемня. Ресурс подшипников в среднем составляет 60000 км пробега.

Необходимость ремонта вариатора Ниссан Х Трейл возникает, если стали отмечаться следующие признаки неисправности:

  • упала динамика хода;
  • снизилась мощность;
  • самопроизвольное притормаживание автомобиля;
  • стало тяжело переключать рычаг;
  • в начале движения происходят рывки;
  • возникновение посторонних стуков, звуков со стороны скоростной коробки.

Игнорирование данных проблем приводит к серьезным поломкам кроссовера, увеличению стоимости ремонтно-восстановительных работ.

Причиной быстрого износа вариатора может быть частый запуск и остановка силовой установки. Продолжительная работа на холостом ходу также не способствует продлению рабочего срока коробки.

Особенности ремонта вариатора

Ремонт вариатора Ниссан Х Трейл может заключаться в замене масла. Следует приобретать рабочую жидкость CVTF+4. Она способствует сохранению работоспособности коробки продолжительное время. От своевременности замены масла зависит и ресурс комплектующих деталей, которые относятся к вариаторной коробке. Если придерживаться агрессивных поездок, смена масла должна происходить чаще. Специально для этого кроссовер заводится на эстакаду. Чтобы открыть доступ к вариатору, необходимо демонтировать фильтр грубой очистки. Далее убирается защита с двигателя, откручивается сливная пробка, сливается масло, закручивается пробка.

В дополнении меняется фильтр, промывается днище картера, заливается новое масло. Уровень масла в системе определяется при помощи щупа. Замер уровня нужно проводить на заведенном двигателе. Если уровень превышает максимальную отметку, это означает перелив горючего. Замена трансмиссионного масла в большинстве случаев происходит после 50000 км.

Положение щупа вариатора

Ремень вариатора можно снять своими руками без демонтажа коробки. Для этого необходимо изъять поддон, слить горючее из коробки, демонтировать крышку, валы. При этом следует проверить состояние подшипников. Если отмечается выработка на ремне, он подлежит замене.

Обратить внимание на состояние редукционного масляного клапана целесообразно при появлении рывков, когда происходит передвижение.

Наличие стуков – это свидетельство того, что имеется неплотная фиксация деталей, из-за чего появляется люфт.

Буксировка автомобиля, где рассыпался ремень, не рекомендуется. Лучше вызвать эвакуатор. Нецелесообразность буксировки объясняется тем, что шкивы и зубья шестерен будут испытывать колоссальные нагрузки, из-за чего они потеряют свою целостность.

Появление поломок на установленном вариаторе Ниссан х Трейл Т31 (II поколение) можно предупредить. Для этого необходимо придерживаться определенных правил эксплуатации иномарки. Агрессивное вождение и поездки по бездорожью – основные причины того, что требуется срочный ремонт вариаторной коробки. Во время капитального ремонта вариатора X Trail заменяются все уплотнения и прокладки. Следует устанавливать оригинальные запчасти.

Ремонт вариатора, вне зависимости от его сложности, должен выполняться в соответствии с рекомендациями от производителя.

Nissan X-Trail: ремонт вариатора, как проверить, признаки неисправности

Ремонт вариатора Ниссана Х-Трейл Т31 и Т32 может потребоваться каждому владельцу, несмотря на высокую надежность транспортных средств. Вариаторная КП – наиболее распространенный тип. Его ставят на автомобилях всех категорий последние 10 лет. Как работает система, какие способы проверки можно применять для диагностики неисправностей, что нужно знать об эксплуатации оборудования, должен понимать каждый автовладелец.

Как проверить вариатор на Ниссане Х-Трейл

Принципы функционирования вариаторной КП Nissan X-Trail T31 и 32 заключаются в перемещении ременного сцепления из сплавов металлов в CVT по направлению касательной валовой пары. В целях коррекции данных передачи видоизменяется текущий диаметр элементов. Вал трансмиссии первичного типа соединяется муфтой. Шкив входа оказывает действие на вторичный, выталкивая его ремешком. Поверхности в интервалах от шкива до шкива под влиянием модуля изменяются. Благодаря такой конструкции ремень вращается с нужной скоростью.

Преимущества вариаторной коробки Х-Трейл Т 31 Ниссан:

  • доработанная до идеала частота проведения обработки;
  • уменьшение вероятности адгезии, образования пены трансмиссией.

Помпа развивает давление вплоть до 60 бар. Диапазон значений передач расширенный, система гидравлического управления многократно доработана и доведена практически до совершенства. Поломки вариатора Ниссан Х-Трейл возможны на любом сроке эксплуатации, хотя заявленное производителем время работы коробки составляет не меньше 100 тысяч км пробега. Спустя этот период обычно требуется плановый ремонт.

Порядок проверки вариатора на Ниссан Х-Трейл будет расписан далее. Основные признаки поломки, которые указывают на проблему и требуют проведения глубокой диагностики, следующие:

  • буксование при перемещении по идеально ровным трассам;
  • индикатор, активирующий аварийку, стал срабатывать, когда не должен;
  • ТС скидывает обороты мотора, а трансмиссия гудит;
  • есть сложности с передачами, рычаги клинят или переключаются с большим трудом;
  • сильно снизилась мощность авто, водитель выжимает газ, но мотор не работает, а громко гудит;
  • в селекторе беспокоит вибрация, которая может проявляться время от времени или постоянно;
  • начались рывки при перестановке селектора КПП.

Основные причины проблем – некорректная эксплуатация, игнорирование базовых принципов обслуживания вариатора.

Признаки неисправности вариатора Ниссана Х-Трейл

Первая в плане частоты встречаемости проблем с вариатором Ниссан Х-Трейл Т31 – это шум. Его вызывают неисправности деталей подшипника. Шум вариатора Ниссан Х-Трейл появляется тогда, когда рабочий эксплуатационный ресурс почти исчерпан. На практике это случается спустя полсотни тысяч километров пробега, но многое зависит от манеры вождения, прочих факторов. Выход подшипников из строя нередко связан с особенностями конструкции коробок вариатора.

В результате ускоренного износа, если водитель не может корректно эксплуатировать CVT, побочные продукты начинают забивать масляные каналы прибора. Пара фильтрующих элементов вариатора с магнитами оказываются не в состоянии притянуть всю скопившуюся пыль из отходов железа. Стружка начинает оседать в трансмиссионных каналах, забивая их. Итог – необходимость менять детали подшипника.

Когда рычит вариатор Ниссан Х-Трейл Т31, принимать меры обязательно, но не менее серьезными будут поломки, связанные с потерей мощности. Проблема беспокоит, когда не произведена своевременная замена масляной трансмиссионной жидкости. Основная причина неисправности – засор каналов подачи масла, необходимость изменения расходного материала, глубокой промывки агрегата. Тестировать коробку нужно тогда, когда будет уверенность в том, что мотор в порядке. Если проблема падения мощности в двигателе, восстанавливать вариатор нет смысла.

Проверить нужно топливный фильтр, все наборы датчиков. При проведении замены масла в коробке вариатора следует удалить продукты загрязнения, износа, чтобы машина не продолжила терять тягу дальше.

Частые проблемы с вариатором Ниссана Икстрейл

Поломки вариаторов для Ниссан Х-Трейл Т31 и Т32:

  • пробуксовывание на ровных автодорогах;
  • срабатывание аварийного сигнала на щитке;
  • резкое падение оборотов, сильный гул;
  • тугое затрудненное переключение момента передач;
  • снижение мощности ТС;
  • вибрация в селекторе (регулярные или время от времени);
  • рывки в случае переключений селектора (в том числе по причине смены положений).

Гудит вариатор Ниссан Х-Трейл из-за неисправностей подшипников. Мощность резко падает при несвоевременной замене трансмиссии, но другие варианты тоже возможны. Если с маслом все в порядке, следует отдельно проверить клапан гидравлического давления.

Диагностика вариатора Ниссана Х-Трейл

Диагностика вариатора Ниссан Х-Трейл Т31 или Т32 сводится к выполнению следующих рекомендаций. Для начала следует сесть за руль и тронуться с места. Если старт был плавным, без посторонних шумов, с пакетом вариатора Ниссан все в порядке. Рычание, шумы указывают на то, что пакет работает некорректно – не факт, что неисправен полностью, но дефекты есть. Нужно будет проверить:

  • масляный уровень вариатора;
  • запах и цвет жидкости.

Автомобилист или сотрудник СТО достает щуп, оценивает оттенок масла. В идеале техническая жидкость должна быть светлой, без темных пятен, прожилок, прочих примесей. Аромат гари недопустим.

Теперь нужно капнуть жидкость со щупа на белый чистый лист бумаги. Оценивают наличие уплотнений, черных точек на капле. Если они есть, можно говорить о разного рода неисправностях, необходимости проведения более тщательной проверки вариатора Х-Трейл.

Обязательно нужно осмотреть и протестировать вариаторную коробку – без трещин, забоин, сколов. Измерительный инструмент позволит точно оценить неровности и перекосы вариатора Ниссан. Нужно понимать, что при наличии сколов, забоин в скором времени могут появиться трещины в рабочих частях механизма, коробка вариатора начнет постепенно разрушаться. Все это приводит к тому, что у Ниссан Х-Трейл Т31 дергается вариатор, механизм заедает и проклинивает.

Следующий момент, который нужно уточнить в рамках диагностики – это текущее состояние спидометра. Если узел не рабочий, причина может крыться в переходе ременной части в аварийное положение. Когда автомобиль перемещается на низких скоростях, отклонение от нормы ремня будет незамеченным, но для гонок данный момент плачевен. Основные неприятные последствия – аварийное резкое торможение, разрывы рабочих частей ременных передач.

Чтобы понять причины вибрации вариатора Ниссан Х-Трейл и возникновения других проблем, нужно:

  1. Прогреть авто в движении.
  2. Отключить потребители электроэнергии АКБ.
  3. Вставить ключи в замок, активизировать положение «ON». Повторить переключения «OFF-ON» несколько раз, оставить аппарат во включенном положении.
  4. Подключить зажигание, дождаться возгорания лампочки, отключить.
  5. Зажать педаль тормоза. Активизировать режим «драйв» для селектора.
  6. Заново включить зажигание, отпустить педаль тормоза, перевести селекторную ручку в положение L.
  7. Выжать педали газа-тормоза, перевести селектор в «драйв», отпустить пару педалей.

На этом самодиагностику вариатора Ниссан Х-Трейл можно считать завершенной. Если аварийный режим не деактивируется, стоит проверить обмотки Степ Мотор на разъеме коробки вариатора в области под АКБ. Через этот разъем можно получить доступ ко всем электронным внутренним узлам.

Ремонт вариатора Ниссана Икстрейл

Ремонт CVT Nissan X Trail должны осуществлять профессиональные мастера. На проблемы с электроникой указывает лампочка Service required, светящееся уведомление в Слоу Даун панели (появится в случае превышения температурных показателей использования рабочих жидкостей).

Если неполадки вызваны системой мотора, во время поездки будут беспокоить сильные рывки. Другие вероятные причины их появления – разрушенные моторные опоры (поможет только замена). Причина шумов – поломка подшипников, которые тоже придется заменить.

Снимать вариатор Ниссан Х-Трейл придется при наличии механических проблем – без разбора понять, в чем причина, не выйдет. При сбоях в системе управления поддон и гидроблоки демонтируют и обслуживают. Шкивы, ремни тоже желательно проверить и заменить в случае чрезмерного износа. Мелкие повреждения шкивов реально отшлифовать. Перепрессовку подшипников делать не стоит – она чревата деформациями корпуса, шкивов.

Посадочный клапан корпуса можно восстанавливать. Он ломается из-за железной пыли, которая в больших количествах попадает на рабочие поверхности. Оптимальный способ решить проблему – заменить насос. Гидротрансформаторы ремонтопригодны, подшипники дифференциала только заменяют. После ремонта желательно промыть систему охлаждения коробки.

Замена вариатора Nissan X-Trail

Замена вариатора Ниссан Х-Трейл – оптимальное решение вопроса в том случае, если трансмиссию нужно сменить на механику. МКПП в силу технических особенностей более надежные, чем стандартные CVT. Замену коробки вариатора на Т31, Т32 следует производить в СТО у опытных мастеров. Дополнительно потребуется перепрошить, поработать над адаптацией модуля управления под использование механики. В противном случае трансмиссия станет работать некорректно, а блок выдавать сбои и ошибки. Толчки, вибрации, рывки тоже вероятны.

Читать еще:  Как проверить моторчик омывателя лобового стекла

Заключение

Ремонт вариатора Ниссана Х-Трейл Т31, Т32 нужен при гуле, шуме, вибрациях, снижении мощности. Замену вариатора обычно делают на механическую КП. Некоторые работы можно выполнить собственными силами, другие лучше будет доверять специалистам.

Ремонт вариатора «Ниссан Х-Трейл» своими руками: описание, технология и отзывы

Вариаторная коробка передач на «Ниссан Х-Трейл» — это предмет споров автолюбителей уже многие годы. Кто-то ездит на своём авто, лишь проходя плановое ТО, а кто-то стал частым гостем на СТО и мечтает поскорее избавиться от постоянно ломающейся машины. Почему так происходит? Когда ремонт вариатора на «Ниссан Х-Трейл» становится необходимостью?

  1. Немного о японском вариаторе
  2. Принцип работы вариаторной коробки
  3. Причины поломки вариатора
  4. Плановое ТО и ремонт вариатора
  5. Признаки поломок в вариатора
  6. Диагностика
  7. Как найти неисправность самому
  8. Замена масла
  9. Проверка работы вариатора

Немного о японском вариаторе

На авто «Ниссан Х-Трейл» в кузове Т31 был установлен вариатор CVT-7 компании Jatco. Вообще трансмиссии этой компании считаются надёжными. Они зарекомендовали себя на многих иномарках, например, таких как BMW и Volkswagen. Автоматические КПП некоторое время устанавливали на отечественные «Лада Калина» и «Лада Гранта».

Помимо своей надёжности они привлекают умеренной стоимостью для автоконцернов, однако, по данным завода-изготовителя, вариаторные коробки не ремонтируются, а лишь подлежат замене. Когда КПП на гарантии, это вполне актуально: просто заменить сломанный агрегат на новый, но, если гарантия уже истекла, частному лицу придётся сильно потратиться, чтобы приобрести новую коробку и установить её.

В связи с этим отечественные СТО «научились» ремонтировать вариаторы на радость автовладельцам. Проведение диагностики, ТО и ремонта вариатора на «Ниссан Х-Трейл» в Екатеринбурге доступно так же, как и в других регионах.

Принцип работы вариаторной коробки

Основными составляющими вариатора являются шкивы и ремень. Есть ведущий шкив, который реагирует на нажатие педали газа, и ведомый, который сообщается с гидротрансформатором и через него передаёт усилие на двигатель. Вращение от ведущего передаётся ведомому шкиву с помощью ремня.

Особенность вариаторной коробки в том, что передача усилия между шкивами происходит только за счёт силы трения между ними и ремнём. Именно поэтому любая перегрузка такой КПП может привести к появлению дефектов на отдельных элементах или поломке всей конструкции.

Натяжение вариаторного ремня контролируется подшипником. Если он неисправен, появляется гул, со временем сила натяжки ремня становится меньше и он начинает систематически проскальзывать по шкивам. Коробка повышает передаточное число с опозданием, а то и вообще перестаёт реагировать на попытку водителя увеличить скорость.

Степ-мотор регулирует передаточное число. Он находится в гидроблоке и отслеживает режим движения и положение педали газа. Именно он сообщает ведущему шкиву, с какой скоростью ему необходимо вращаться. Это происходит с помощью специальной лапки этого степ-мотора. Она хрупка и подвержена износу. Если коробка «застыла» на одной скорости, значит, информация от степ-мотора к ней больше не поступает. Скорее всего, лапка сломана.

Причины поломки вариатора

Похоже, главным и единственным виновником ремонта вариатора на «Ниссан Х-Трейл» Т31 остаётся сам владелец. Ведь вариатор — вещь хрупкая, требует особого ухода и обращения.

Вот наиболее частые ошибки, которые допускают водители, не прочитавшие руководства пользователя:

Плановое ТО и ремонт вариатора

Вовремя пройденное ТО и грамотное пользование вариаторной КПП делают её срок службы практически вечным. Производитель рекомендует замену трансмиссионной жидкости каждые 60 000 км пробега, соответственно, и фильтров тоже.

Некоторым водителям удобно отдать машину в автосервис, а некоторые стараются самостоятельно произвести плановое обслуживание, немного сэкономив.

Если проведение ТО своими руками — процесс, в общем-то, несложный, то диагностика, ремонт и замена запчастей — кропотливый труд. По каким признакам можно определить неисправность в вариаторной коробке? Стоит ли браться за ремонт вариатора на «Ниссан х-Трейл» своими руками?

Признаки поломок в вариатора

Определить, что с трансмиссией не так, довольно просто. Нужно всего лишь к ней прислушаться:

  • авто буксует даже при плавном нажатии на педаль акселератора;
  • загорается соответствующий значок на панели, а сам вариатор включает аварийный режим (держит определённое передаточное число — не даёт автомобилю разогнаться либо вообще тронуться с места)
  • появляются вибрации в селекторе;
  • пропадает плавность ускорения и торможения, как будто ремню или шкивам что-то мешает работать, появляются толчки или рывки;
  • несвоевременное изменение передаточного числа (вариатор как будто не успевает за манёврами водителя);
  • появление шумов: гул, похрустывание, шуршание.

Диагностика

Проведение диагностики на СТО — это оптимальный вариант. Специалист определит поломку, составит смету. Ведь проблема может быть не только в механике, но и в электрике: обрыв провода, неисправность разъёма или, более того, блока управления. С подобными неисправностями лучше всего справится квалифицированный автоэлектрик.

Например, в Саратове ремонтом вариатора на «Ниссан Х-Трейл» занимаются более 30 сервисных центров. Автовладелец может выбрать подходящий как по отзывам клиентов, так и по ценовой категории.

Как найти неисправность самому

Провести самостоятельную диагностику можно только визуально, разобрав агрегат. Прежде чем приступить, необходимо подготовить набор отвёрток и ёмкостей для деталей.

  • Снимаем крышку и поддон. На нём есть специальные магниты, которые притягивают металлическую стружку. Чистим поддон и меняем фильтр грубой очистки.
  • Снимаем шкивы и оцениваем их состояние. Они должны быть идеально гладкими. Задиры и царапины указывают на неправильную эксплуатацию вариатора (значит, ремень не успевал провернуть валы, а проскальзывал по ним).
  • Снимаем ремень. Если шкивы с царапинами, то и ремень будет с дефектами. Лучше всего заменить и его тоже. В противном случае он может оборваться в самый неудачный момент.
  • Снимаем подшипники специальным съёмником и изучаем их. В них не должно быть люфта. Если вариатор во время своей работы гудит, значит, подшипник пора менять.
  • Все резиновые детали лучше сразу заменить.

    Собственно, это основные неполадки, которые можно определить визуально и самостоятельно устранить. Многие предпочтут такой бюджетный ремонт вариаторов на Nissan X-Trail замене вариаторной коробки или ремонту на СТО.

    Замена масла

    Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

  • Работа проводится на эстакаде или смотровой яме.
  • Прогреваем мотор и вариатор.
  • Убираем защиту двигателя и переднее левое колесо (по ходу движения).
  • Наполовину снимаем подкрылок.
  • Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.
  • Ждём примерно полчаса. Масло сливается.
  • Сливаем масло из поддона.
  • Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
  • Днище картера промываем и прочищаем от металлической стружки.
  • Возвращаем фильтр на его место.
  • В поддон вставляем новую прокладку и ставим его обратно на вариатор.
  • Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
  • Возвращаем аккумулятор и воздушный фильтр.
  • Заливаем свежую трансмиссионную жидкость.
  • Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

    Проверка работы вариатора

    После любой разборки вариаторной коробки: будь то замена масла, диагностика или ремонт, необходимо проверить агрегат на работоспособность. Никто не отменяет человеческого фактора и погрешности в сборке.

    Следует установить селектор в нейтральное положение и завести двигатель. Затем пропустить рычаг по всем диапазонам. Переключение должно быть плавным, без применения дополнительного усилия. Если здесь всё в порядке, можно начинать пробный заезд.

    Трогаться нужно аккуратно, лишь слегка нажимая на педаль газа. Если все поломки выявлены и устранены, а масло было заменено правильно, то никаких шумов и рывков быть не должно.

    Ремонт вариатора «Ниссан Х-Трейл» своими руками: описание, технология и отзывы

    Вариаторная коробка передач на «Ниссан Х-Трейл» — это предмет споров автолюбителей уже многие годы. Кто-то ездит на своём авто, лишь проходя плановое ТО, а кто-то стал частым гостем на СТО и мечтает поскорее избавиться от постоянно ломающейся машины. Почему так происходит? Когда ремонт вариатора на «Ниссан Х-Трейл» становится необходимостью?

    Немного о японском вариаторе

    На авто «Ниссан Х-Трейл» в кузове Т31 был установлен вариатор CVT-7 компании Jatco. Вообще трансмиссии этой компании считаются надёжными. Они зарекомендовали себя на многих иномарках, например, таких как BMW и Volkswagen. Автоматические КПП некоторое время устанавливали на отечественные «Лада Калина» и «Лада Гранта».

    Помимо своей надёжности они привлекают умеренной стоимостью для автоконцернов, однако, по данным завода-изготовителя, вариаторные коробки не ремонтируются, а лишь подлежат замене. Когда КПП на гарантии, это вполне актуально: просто заменить сломанный агрегат на новый, но, если гарантия уже истекла, частному лицу придётся сильно потратиться, чтобы приобрести новую коробку и установить её.

    В связи с этим отечественные СТО «научились» ремонтировать вариаторы на радость автовладельцам. Проведение диагностики, ТО и ремонта вариатора на «Ниссан Х-Трейл» в Екатеринбурге доступно так же, как и в других регионах.

    Принцип работы вариаторной коробки

    Основными составляющими вариатора являются шкивы и ремень. Есть ведущий шкив, который реагирует на нажатие педали газа, и ведомый, который сообщается с гидротрансформатором и через него передаёт усилие на двигатель. Вращение от ведущего передаётся ведомому шкиву с помощью ремня.

    Особенность вариаторной коробки в том, что передача усилия между шкивами происходит только за счёт силы трения между ними и ремнём. Именно поэтому любая перегрузка такой КПП может привести к появлению дефектов на отдельных элементах или поломке всей конструкции.

    Натяжение вариаторного ремня контролируется подшипником. Если он неисправен, появляется гул, со временем сила натяжки ремня становится меньше и он начинает систематически проскальзывать по шкивам. Коробка повышает передаточное число с опозданием, а то и вообще перестаёт реагировать на попытку водителя увеличить скорость.

    Степ-мотор регулирует передаточное число. Он находится в гидроблоке и отслеживает режим движения и положение педали газа. Именно он сообщает ведущему шкиву, с какой скоростью ему необходимо вращаться. Это происходит с помощью специальной лапки этого степ-мотора. Она хрупка и подвержена износу. Если коробка «застыла» на одной скорости, значит, информация от степ-мотора к ней больше не поступает. Скорее всего, лапка сломана.

    Причины поломки вариатора

    Похоже, главным и единственным виновником ремонта вариатора на «Ниссан Х-Трейл» Т31 остаётся сам владелец. Ведь вариатор — вещь хрупкая, требует особого ухода и обращения.

    Вот наиболее частые ошибки, которые допускают водители, не прочитавшие руководства пользователя:

    1. Прогрев автомобиля с систематической подгазовкой. Даже в нейтральном положении селектора вариатор реагирует на педаль газа. В непрогретой коробке ремень проскальзывает по шкивам, оставляя на них задиры, а в самой коробке металлическую стружку от них. В этом случае цена ремонта вариатора на «Ниссан Х-Трейл» будет невысокой. Достаточно вовремя сменить трансмиссионную жидкость и почистить фильтры.
    2. «Газ в пол» со старта. Любители агрессивной езды и гоночных заездов могут смело сдаваться механикам уже через 50 000-70 000 км пробега. И хорошо, если не дойдёт до обрыва ремня в вариаторе. Такие резкие старты чреваты растягиванием ремня и его разрывом. Выходом из строя шкивов и подшипников. Здесь стоимость ремонта вариатора на «Ниссан Х-Трейл» будет заметно выше. Простым ТО не отделаться.
    3. Езда по кочкам и ухабам. Неминуемая пробуксовка на пересечённой местности ведёт к перегреву вариаторной коробки. А перегрев любого узла приводит к его поломке. В этом случае лишь диагностика покажет, какую деталь вариатора в итоге придётся менять.
    4. Буксировка другого транспортного средства. Нежный вариатор не рассчитан на два авто. Скорее всего, он перегреется, соответственно, сократится и срок до следующего ТО. Единственное, что осилит вариаторная КПП, — это автомобильный прицеп.
    5. Буксировка самой машины с вариатором. В руководстве по эксплуатации рекомендуется всё-таки полная погрузка на эвакуатор.

    Плановое ТО и ремонт вариатора

    Вовремя пройденное ТО и грамотное пользование вариаторной КПП делают её срок службы практически вечным. Производитель рекомендует замену трансмиссионной жидкости каждые 60 000 км пробега, соответственно, и фильтров тоже.

    Некоторым водителям удобно отдать машину в автосервис, а некоторые стараются самостоятельно произвести плановое обслуживание, немного сэкономив.

    Если проведение ТО своими руками — процесс, в общем-то, несложный, то диагностика, ремонт и замена запчастей — кропотливый труд. По каким признакам можно определить неисправность в вариаторной коробке? Стоит ли браться за ремонт вариатора на «Ниссан х-Трейл» своими руками?

    Признаки поломок в вариатора

    Определить, что с трансмиссией не так, довольно просто. Нужно всего лишь к ней прислушаться:

    • авто буксует даже при плавном нажатии на педаль акселератора;
    • загорается соответствующий значок на панели, а сам вариатор включает аварийный режим (держит определённое передаточное число — не даёт автомобилю разогнаться либо вообще тронуться с места)
    • появляются вибрации в селекторе;
    • пропадает плавность ускорения и торможения, как будто ремню или шкивам что-то мешает работать, появляются толчки или рывки;
    • несвоевременное изменение передаточного числа (вариатор как будто не успевает за манёврами водителя);
    • появление шумов: гул, похрустывание, шуршание.

    Диагностика

    Проведение диагностики на СТО — это оптимальный вариант. Специалист определит поломку, составит смету. Ведь проблема может быть не только в механике, но и в электрике: обрыв провода, неисправность разъёма или, более того, блока управления. С подобными неисправностями лучше всего справится квалифицированный автоэлектрик.

    Например, в Саратове ремонтом вариатора на «Ниссан Х-Трейл» занимаются более 30 сервисных центров. Автовладелец может выбрать подходящий как по отзывам клиентов, так и по ценовой категории.

    Как найти неисправность самому

    Провести самостоятельную диагностику можно только визуально, разобрав агрегат. Прежде чем приступить, необходимо подготовить набор отвёрток и ёмкостей для деталей.

    1. Снимаем крышку и поддон. На нём есть специальные магниты, которые притягивают металлическую стружку. Чистим поддон и меняем фильтр грубой очистки.
    2. Снимаем шкивы и оцениваем их состояние. Они должны быть идеально гладкими. Задиры и царапины указывают на неправильную эксплуатацию вариатора (значит, ремень не успевал провернуть валы, а проскальзывал по ним).
    3. Снимаем ремень. Если шкивы с царапинами, то и ремень будет с дефектами. Лучше всего заменить и его тоже. В противном случае он может оборваться в самый неудачный момент.
    4. Снимаем подшипники специальным съёмником и изучаем их. В них не должно быть люфта. Если вариатор во время своей работы гудит, значит, подшипник пора менять.
    5. Все резиновые детали лучше сразу заменить.

    Собственно, это основные неполадки, которые можно определить визуально и самостоятельно устранить. Многие предпочтут такой бюджетный ремонт вариаторов на Nissan X-Trail замене вариаторной коробки или ремонту на СТО.

    Замена масла

    Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

    1. Работа проводится на эстакаде или смотровой яме.
    2. Прогреваем мотор и вариатор.
    3. Убираем защиту двигателя и переднее левое колесо (по ходу движения).
    4. Наполовину снимаем подкрылок.
    5. Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.
    6. Ждём примерно полчаса. Масло сливается.
    7. Сливаем масло из поддона.
    8. Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
    9. Днище картера промываем и прочищаем от металлической стружки.
    10. Возвращаем фильтр на его место.
    11. В поддон вставляем новую прокладку и ставим его обратно на вариатор.
    12. Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
    13. Возвращаем аккумулятор и воздушный фильтр.
    14. Заливаем свежую трансмиссионную жидкость.
    15. Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

    Проверка работы вариатора

    После любой разборки вариаторной коробки: будь то замена масла, диагностика или ремонт, необходимо проверить агрегат на работоспособность. Никто не отменяет человеческого фактора и погрешности в сборке.

    Следует установить селектор в нейтральное положение и завести двигатель. Затем пропустить рычаг по всем диапазонам. Переключение должно быть плавным, без применения дополнительного усилия. Если здесь всё в порядке, можно начинать пробный заезд.

    Трогаться нужно аккуратно, лишь слегка нажимая на педаль газа. Если все поломки выявлены и устранены, а масло было заменено правильно, то никаких шумов и рывков быть не должно.

    Особенности обслуживания и ремонта вариатора Nissan X-Trail

    Вариатор японского внедорожника Nissan X-Trail выпускает фирма Jatco. Данный агрегат славится своей надёжностью и высоким качеством. При этом не стоит забывать, что долговечность вариатора зависит от правильного и своевременного обслуживания. В противном случае понадобится искать, где делают качественный и недорогой ремонт Ниссан в Санкт-Петербурге.

    Когда нужно ремонтировать вариатор Ниссан Икстрейл?

    Некоторые российские водители жалуются, что вариатор начинает сбоить уже после 50 тысяч километров пробега. Это происходит из-за неправильного обслуживания данного агрегата. Для надёжной работы вариатора необходимо через каждые 40-45 тысяч километров пробега менять масло. Причём при замене масла нужно снимать и чистить поддон, а также менять фильтр в теплообменнике.

    Чтобы ремонт вариатора Nissan X-Trail не понадобился ещё долгое время, нужно делать проверку рабочей жидкости как минимум один раз на 24 тысячи километров пробега. Проверка уровня жидкости в вариаторе Nissan X-Trail осуществляется без привычного щупа. Поэтому владельцам японского внедорожника нужно регулярно посещать сервисную станцию.

    Обязательная замена рабочей жидкости каждые 100 тысяч километров необходима, если внедорожник эксплуатируется в сложных условиях, при отрицательных или слишком высоких температурах, на высоких скоростях, при сильных загрузках, в очень пыльной местности и т.д.

    Часто ремонт вариатора Ниссан Икстрейл нужно делать при неисправности датчиков импульсов, а также из-за обрыва обмотки или межвиткового замыкания шагового мотора.

    Признаки неисправности вариатора Nissan X-Trail

    Если автомобиль начинает буксовать, включается аварийный режим работы АКПП, возникает вибрация, при переключении передач происходят рывки, некоторые передачи пропадают, реакция на переключение передач замедленная или вовсе отсутствует, то пора ехать в мастерскую.

    Обычно, если вариатор зависает на одной скорости, то вышли из строя датчики или шаговый мотор. Когда машина тяжело трогается с места и не разгоняется выше 60 км/час, то, скорее всего, ремень вариатора паркуется в среднее положение. Повышенная вибрация и шум во время движения говорят о неисправности трансмиссии. Вибрация при ускорении – это сигнал того, что цепь проскальзывает и сломаны шкивы.

    Ремонт вариатора Ниссан Икстрейл также необходим, если происходят рывки на нейтральной передаче, потеря блокировки, замедленное переключение прямой передачи или заднего хода, линейное давление слишком высокое или низкое.

    Санкт-Петербург, Камышовая ул. 27

    Особенности ремонта вариатора Ниссан X-Trail

    Если вариатор Jatco ведёт себя не так, как обычно, то нужно провести диагностику, чтобы выявить точные причины неполадок. В стандартный ремкомплект вариатора Nissan X-Trail входят следующие детали: прокладка поддона, тефлоновые прокладки конусов, сальники приводов и ГТ, резиновые уплотнители насоса, муфт, гидропанели и т.д., металлическая прокладка маслонасоса, а также другие конструкционные элементы, которые есть в коробке передач.

    Замену фильтра тонкой очистки можно провести только после извлечения аккумулятора и водухопровода. Чтобы добраться до теплообменника, нужно открутить площадку аккумулятора. Перед данной процедурой необходимо слить масло.

    Ремонт вариатора Ниссан Х-Трейл не понадобится первые сотни тысяч километров пробега, если соблюдать все условия эксплуатации и правила обслуживания автомобиля.

    Вариатор Nissan X Trail T32

    Одним из вариантов трансмиссии Ниссан Х Трейл Т32 является бесступенчатый вариатор. Отзывы автовладельцев относительно его надежности и эксплуатационных характеристик весьма противоречивы.

    Часть водителей довольны бесступенчатой трансмиссией и хвалят ее. Другим автовладельцам вариатор не пришелся по душе, поэтому они рекомендуют рассматривать к приобретению только Nissan X Trail T32 с другими типами КПП.

    Применение вариатора на автомобилях Ниссан Х Трейл Т32

    На Икстрейл применяется вариатор Jatco JF011E. Согласно внутренней классификации компании Nissan он обозначается моделью RE0F10A/B/C. Бесступенчатая трансмиссия Jatco JF011E нашла применение и на автомобилях прочих автоконцернов. Так, например, вариатор встречается на машинах Митцубиши. Там он согласно собственной классификации обозначается моделью F1CJA/W1CJA. Нашел свое применение вариатор и на транспортных средствах Рено. Согласно классификации компании трансмиссия обозначается FK0/FK8. Также вариатор Jatco JF011E нашел свое применение на автомобилях Dodge и Jeep. Там он обозначается как CVT/CVT2.

    Впервые вариатор Jatco JF011E был представлен в 2005 году. Он является модернизированной версией бесступенчатой трансмиссии RE0F06A образца 1999 года. Данный вариатор RE0F06A встречается на небольшом количестве X Trail ранних годов выпуска.

    Основные технические характеристики

    В серийном производстве вариатор RE0F10A встречается в паре с силовыми установками на 2.0 и 2.5 литра. В случае двухлитрового мотора удается достичь большей экономии горючего при сохранении приемлемых динамических характеристик. Для любителей более резвой езды предназначен двигатель на 2.5 литра. Ознакомиться с техническими характеристиками X Trail с бесступенчатой трансмиссией можно в таблице ниже.

    Таблица — Технические характеристики Ниссан Х Трейл Т32, оборудованных вариаторами.

    Показатель2.002.05.2019
    Мощность141169
    Тип топливабензинбензин
    Расход топлива на 100 км пути:10.6/7,310.6/7,3
    в городе
    на трассе
    при движении в смешанном режиме
    Разгон до 100 км/час11.910.3

    Надежность вариатора и его срок службы

    Надежность вариатора X Trail на прямую связана с применяемым маслом и частотой его смены. Компания Nissan выпускает оригинальное масло CVT NS-2. Для того, чтобы ремонт бесступенчатой трансмиссии не потребовался раньше отведенного срока замену смазки рекомендуется выполнить при достижении 100 тыс. км.

    Так как вариатор RE0F10A применяется на автомобилях причих брендов, для заливки подходят нижеперечисленные масла:

    • ELF ELFMATIC CVT;
    • Mitsubishi DIA QUEEN CVTF-J1;
    • PSA 9735.EF;
    • MOPAR CVTF + 4.

    Все вышеперечисленные смазки, в том числе и Nissan CVT NS-2, выпускаются на производственных мощностях, которые принадлежат компании Total (ELF) и Idemetsu. Соответственно все эксплуатационные их характеристики идентичны. Поэтому, если предстоит замена масла в вариаторе X Trail рекомендуется приобретать смазку от вышепредставленных брендов, обладающую наименьшей ценой.

    При движении ремня вариатора по двум конусам образуется металлическая стружка. Она возникает из-за стирания контактирующих поверхностей. Для предотвращения циркуляции стружки по масленой системе и повреждения абразивными частицами элементов вариатора в его поддоне присутствуют магниты. Они улавливают кусочки металла и задерживают его.

    При большом количестве стружки магниты не способны ее удержать. «Свободное плавание» абразивных частиц запускает процесс «повышенного износа вариатора». Это ведет к скорому капитальному ремонту, который может потребоваться при достижении 130 тыс. км.

    Для того, чтобы штатные магниты справлялись с возложенной на них функцией их требуется очищать при каждой замене масла. Опытные автовладельцы рекомендуют выполнять чистку не реже раза в 60 тыс. км при пробеге до 100 тыс. км. Если же одометр показывает более 100 тыс. км, чистка магнитов необходима каждые 40 тыс. км. При отсутствии экстремальных нагрузок вариатор без абразивных частиц в смазке способен прослужить 150-350 тыс. км.

    При выборе масла важно учитывать, что компания Jatco не производит никаких оригинальных трансмиссионных жидкостей. На автосборочные конвейеры Nissan вариаторы поставляются без залитой смазки.

    При старом загрязненном масле для нормальной работы бесступенчатой трансмиссии электроника принудительно поднимает давление смазки. Поэтому после заливки новой трансмиссионной жидкости важно сделать сброс. В противном случае вариатор будет работать с повышенным давлением масла, что негативно скажется на ресурсе его основных элементов.

    Типичные проблемы, выявляемые в процессе эксплуатации

    До 100 тыс. км вариатор X Trail не преподносит больших проблем. Если своевременно проводить замену масла, то бесступенчатая трансмиссия не требует к себе внимания до 150-170 тыс. км при условии отсутствия экстремальных нагрузок.

    Без замены масла первые проблемы появляются при пробеге 100-130 тыс. км. Металлическая стружка забивает масляный насос. Абразивные частицы повышают износ всех контактирующих поверхностей. Из-за этого авто начинает двигаться рывками, а трогание с места сопровождается рывками.

    Шаговый электродвигатель преподносит неприятности при пробеге в 100-150 тыс. км. Сам электромотор обладает высоким ресурсом, но его лапка, управляющая положением конусов, изнашивается и ломается. Из-за этого вариатор перестает менять свое передаточное число.

    При пробеге 150-170 тыс. км замену обычно требует датчик скорости вращения. При регулярных перегревах нередки случаи выхода его из строя при пробеге 20-30 тыс. км.

    При пробеге 150-170 тыс. км выходят из строя подшипники валов конусов. Проявляется это гулом и воем из корпуса вариатора. Если не обратить внимание на посторонний звук бесступенчатой трансмиссии, то возможен перекос и критический износ конусов, вплоть до их механического разрушения. В таком случае без капитального ремонта не обойтись.

    Обзор целесообразности проведения ремонта

    Целесообразность выбора между ремонтом и покупкой нового или контрактного вариатора определяется характером поломки и общим состоянием бесступенчатой трансмиссии. Так, при износе или повреждении ремня в большинстве случаев восстановить работоспособность узла можно заменой отслуживших свое элементов. В вариаторе X Trail применяется ремень Бош, артикульный номер которого 321700B. Цена за ремонт составляет 20 000 — 28 000 рублей, при условии проведения работ своими руками. На автосервисе за замену ремня потребуется заплатить около 50 тыс. рублей.

    При износе конусов ремонт часто сопоставим с ценой новой трансмиссии. Непосредственно сам комплект конусов с артикулом 321701 стоит от 60 000 — 88 000 рублей. При этом часто требуется замена ремня и многих сопутствующих элементов. Поэтому с учетом стоимости работ автовладельцу за ремонт потребуется заплатить 200-250 тыс. рублей.

    При появлении воя и гула с вариатора необходимо принять превентивные меры для предотвращения серьезных последствий. Посторонний звук говорит об износе одного или нескольких подшипников. Всего их четыре:

    • 321228A-EM, стоимостью 4800-6900 рублей;
    • 321236A-EM, ценой 4700-6500 рублей;
    • 321229A-EM, стоимостью 3100-3400 рублей;
    • 321235A-EM, ценой 3000-3700 рублей.

    Степ-мотор имеет артикул 321440B-EM. Его цена 7500-8900 рублей. Если его поломка вызвана перегревом при небольшом пробеге вариатора, то ремонт имеет смысл. Если же шаговый двигатель вышел из строя при солидном пробеге, перевалившим за 250 тыс. км, то есть смысл подумать о приобретении новой или контрактной бесступенчатой трансмиссии.

    Выход из строя датчика скорости вращения часто бывает неожиданным. При такой поломке всегда актуален ремонт с заменой сенсора. Измеритель имеет каталожные номера G4T07481A, G4T07581A и 321436, а его цена находится в пределах 2200-4500 рублей.

    Из-за металлической стружки в масле выходят из строя соленоиды. Их набор из четырех штук имеет артикул 321420. Цена за комплект находится в пределах от 7000 до 16000 рублей. Ремонт вариатора при выходе из строя соленоидов целесообразен лишь при достаточно хорошем состоянии конусов, ремня и прочих элементов бесступенчатой трансмиссии.

    Масляный насос имеет артикул 321500 и стоимость 13000-30000 рублей. При его выходе из строя ремонт вариатора обычно целесообразен.

    Контрактные вариаторы на рынке стоят от 50 тысяч рублей. В надлежащем состоянии от 100 тыс. рублей. Привезенные из Японии от 150 тыс. рублей. При этом остаточный ресурс бесступенчатой трансмиссии определить невозможно. Поэтому многие автовладельцы приобретают новый вариатор, который у официального дилера стоит около 220 тыс. рублей.

    Отзывы владельцев Ниссан Х Трейл Т32 с вариатором

    Олег Романов
    Вариатор тупит, не сравнить с МКПП.

    Николай Кабанов.
    Вариатор комфортный, но при пробуксовках идет запах горелого железа.

    Александр Суслов.
    Высокий расход бензина в пробках. Нередко достигает 20 литров на сотню.

    Сергей Кужель.
    Работа вариатора медленная, обгоны выполнять трудно.

    Игорь Шуба.
    Пара вариатор/двигатель подобрана отлично. Реакция на газ почти мгновенная. Ездить комфортно как в городе, так и на трассе.

    Как поменять масло в вариаторе Ниссан Х-Трейл Т31 своими руками?

    Ниссан Х-Треил Т31 представляет собой компактный кроссовер, отлично приспособленный для российских дорог. По этой причине этот автомобиль весьма популярен на рынке транспортных средств в Российской Федерации. Ниссан Х-Треил Т31 является автомобилем, пригодным как для городских поездок, так и для семейных поездок за город.

    Однако для сохранности транспортного средства в рабочем состоянии рекомендуется тщательно следить за функциональностью его систем и модулей. В частности, следует регулярно менять трансмиссионную смазку в вариаторе Ниссана Х-Треил Т32. Но в каких случаях необходима замена масла в вариаторной коробке передач машины? Как произвести замену масла в вариаторе Ниссан Х-Трейл Т31 своими руками? Требуется ли промывка коробки передач? Читайте далее в статье.

    Когда нужно менять масло в вариаторе?

    Основная часть производителей автотранспортных средств утверждает, что обновление трансмиссионной смазки в вариаторе машины не является необходимой процедурой. Такого же мнения придерживаются представители концерна Ниссан. Но большинство обладателей автомобиля модели Ниссан Х-Треил Т31 не согласятся с подобной точкой зрения. Дело в том, что при пренебрежительном отношении к состоянию технической жидкости в коробке передач транспортного средства возрастает вероятность внезапной поломки конкретных деталей агрегата. Это может привести к трудностям при переключении скоростей и потере управления автомобилей, а следовательно — и к дорожно-транспортному происшествию.

    Обладателю Ниссана Х-Треил Т31 рекомендуется придерживаться определённой периодичности замены масла в вариаторе машины. Этот временной период варьируется от 40 000 до 60 000 пробега (примерно 2-3 года). В любом случае дополнительное обновление технической жидкости лишним не будет, но автовладельцу рекомендуется обратить внимание на следующие признаки необходимости замены смазки:

    • Смена изначального цвета субстанции на более грязный и непрозрачный;
    • Появление в вариаторе запаха гари и маслянистой сажи;
    • В масле появляется осадок в виде металлической стружки, а сама жидкость становится неоднородной и сильно загустевает;
    • При работе двигателя различается усиливающийся шум и вибрация;
    • Во время езды передвижение машины — отрывистое и нестабильное, если масла в вариаторе ниже отметки минимума, двигатель машины может и вовсе заглохнуть.

    Помимо низкого качества трансмиссионной смазки и её недостачи, негативным фактором для работы вариатора является и переизбыток масла. Поэтому уровень жидкости необходимо постоянно контролировать. Проверить уровень масла в вариаторе Ниссана Х-Треил можно при помощи щупа. Пошаговая инструкция данной процедуры указана ниже:

    • Машина помещается на горизонтальную площадку;
    • Двигатель машины выключается, но не следует дожидаться остывания масла. Производить проверку уровня жидкости в вариаторе Ниссана Х-Треил рекомендуется при разогретой трансмиссионной смазки, так как масло при закипании расширяется;
    • Извлекается щуп, который представляет собой стержневидную деталь, оканчивающуюся жёлтым кольцом;
    • Тщательно протирается деталь от оставшегося на нём масла;
    • Вновь погружается щуп в вариаторную коробку передач, затем он изымается и изучается его замер.

    Нормальным показателем является достижение технической жидкостью предела Medium, или варьирование между отметками Max и Min. Если показатель масла в вариаторе Ниссана Х-Треил Т31 ниже или выше нормы, необходимо срочно обновить техническую жидкость.

    Как правильно выбрать масло для вариатора Ниссан Х-Трейл Т31?

    Марка масла имеет ведущее значение при выборе технической жидкости для вариаторной коробки передач Ниссана Х-Треил Т31. Неподходящая субстанция может слишком быстро испортиться или поспособствовать поломке деталей. Доступные виды масел можно поделить на 2 категории:

    • Оригинальные — субстанции, разработанные производителем марки авто Ниссан;
    • Аналоговые — жидкости, разработанные прочими корпорациями, но подходящие для рассматриваемого автомобиля по своей химической составляющей.

    Для смены трансмиссионной смазки в вариаторе Ниссана Х Треил Т31 наиболее подходящими являются оригинальные жидкости. При этом наиболее часто используемым и подходящим маслом считается Nissan CVT Fluid NS-2. На одну процедуру замены понадобится не менее 8 литров трансмиссионной смазки.

    Процедура замены масла в вариаторе Nissan X-Trail T31

    Перед самой процедурой замены масла в вариаторе Ниссан Х-Треил Т31 наиболее важное значение имеет подготовка к работе. Данный процесс включает в себя следующие шаги:

    • Проверка уровня жидкости в вариаторной коробке передач при помощи описанного ранее метода (используя щуп);
    • Подготовка транспортного средства. Ниcсан Х-Треил Т31 размещается на платформе, расположенной параллельно полу;
    • Подготовка набора необходимых инструментов:
      • Сливной тары для проработанного материала;
      • Пассатижей или плоскогубцев;
      • Строительных перчаток;
      • Воронки для заливки нового трансмиссионного масла;
      • Бумажных салфеток;
      • Ключей для манипуляций со сливными пробками.

    Не забывайте о безопасности! Перед началом работ по замене масла в вариаторе Ниссан Икс-Трейл необходимо заглушить двигатель и дождаться полного остывания содержащегося в вариаторе масла. Техническая жидкость в вариаторной коробке передач прогревается до 120 градусов по Цельсию и может сильно повредить руки автолюбителю.

    Сам процесс замены масла в Ниссане Х-Треил Т31 можно подразделить на 3 последовательных мероприятия:

    • Слив отработанного технического материала;
    • Промывка вариатора (в некоторых случаях);
    • Заливка новой трансмиссионной смазки.

    Каждый из перечисленных выше пунктов следует рассмотреть подробнее.

    Слив масла

    В первую очередь следует слить и утилизировать отработанную техническую жидкость. Но как правильно слить масло из вариатора Ниссана Х-Треил Т31? Ниже предлагается пошаговая инструкция данной процедуры:

    • Снимается щиток, препятствующий проникновению грязи в вариатор автомобиля;
    • Ёмкость, подготовленная для слива, размещается под вариатором;
    • Откручиваются сливные пробки коробки передач;
    • При помощи шлангов и дополнительных приспособлений использованное масло сцеживается из вариаторной коробки передач Ниссана Х-Треил Т31.

    Автовладельцу следует помнить, что, ввиду своей плотной консистенции, масло из вариатора автомобиля вытекает довольно медленно. Не следует искусственно ускорять этот процесс.

    Промывка вариатора

    Промывание вариатора — обязательная процедура только в том случае, если коробка передач сильно засорена. Неопытным автовладельцам и людям без специализированного технического образования не рекомендуется самостоятельно промывать данный агрегат ввиду наличия слишком мелких деталей и тонкого механизма, который легко повредить. Для квалифицированной промывки вариатора следует обратиться на Станцию Технического Обслуживания автомобилей марки Ниссан.

    Действия по шагам сотрудника СТО распределены ниже:

    • Сначала авто устанавливается на платформе, строго параллельной полу;
    • Очиститель (содержимое 1 банки) заливается в вариатор и смешивается с отработанной трансмиссионной смазкой;
    • Запускается работа двигателя;
    • Через определённое время при помощи специализированных приспособлений все проработанные жидкости сливаются;
    • Заливается новая техническая жидкость.

    Присутствие на СТО владельца Ниссана Х-Треил Т31 при промывке вариатора не требуется.

    Заливка нового масла

    Обычно заливка свежей трансмиссионной смазки в вариативную коробку Ниссана Х-Треил Т31 передач производится сразу после слива, минуя промывку агрегата. Но как правильно залить масло в вариатор транспортного средства? Последовательность действий автолюбителя, производящего замену рассматриваемой технической жидкости, описана ниже:

    • Для начала следует убедиться в достаточной герметичности сливных пробок. Если пробки завинчены недостаточно, можно заблокировать их при помощи шайбы;
    • Затем заливается свежая техническая жидкость в отверстие, в котором располагается щуп;
    • После заливки рекомендуется проверить уровень технической жидкости. Если её слишком много, излишки требуется слить;
    • После произведённой процедуры все пробки и клапаны агрегата возвращаются в изначальное положение.

    Особенности замены масла в вариаторе Ниссан Х-Трейл Т32

    Процедура замены масла в вариаторе Ниссан Х-Трейл Т32 фактически ничем не отличается от аналогичного процесса в отношении Nissan X-Trail T31. Индивидуальные отличия указываются в инструкции по эксплуатации каждого отдельного автомобиля. Эти отличия зависят не от модели Ниссана, а от заводских особенностей определённой машины.

    Ремонт вариатора Ниссан Х-Трейл своими руками: краткое описание, технология и отзывы

    Вариаторная коробка передач на «Ниссан Х-Трейл» — это предмет споров автолюбителей уже многие годы. Кто-то ездит на своём авто, лишь проходя плановое ТО, а кто-то стал частым гостем на СТО и мечтает поскорее избавиться от постоянно ломающейся машины. Почему так происходит? Когда ремонт вариатора на «Ниссан Х-Трейл» становится необходимостью?

    Немного о японском вариаторе

    На авто «Ниссан Х-Трейл» в кузове Т31 был установлен вариатор CVT-7 компании Jatco. Вообще трансмиссии этой компании считаются надёжными. Они зарекомендовали себя на многих иномарках, например, таких как BMW и Volkswagen. Автоматические КПП некоторое время устанавливали на отечественные «Лада Калина» и «Лада Гранта».

    Помимо своей надёжности они привлекают умеренной стоимостью для автоконцернов, однако, по данным завода-изготовителя, вариаторные коробки не ремонтируются, а лишь подлежат замене. Когда КПП на гарантии, это вполне актуально: просто заменить сломанный агрегат на новый, но, если гарантия уже истекла, частному лицу придётся сильно потратиться, чтобы приобрести новую коробку и установить её.

    В связи с этим отечественные СТО «научились» ремонтировать вариаторы на радость автовладельцам. Проведение диагностики, ТО и ремонта вариатора на «Ниссан Х-Трейл» в Екатеринбурге доступно так же, как и в других регионах.

    Принцип работы вариаторной коробки

    Основными составляющими вариатора являются шкивы и ремень. Есть ведущий шкив, который реагирует на нажатие педали газа, и ведомый, который сообщается с гидротрансформатором и через него передаёт усилие на двигатель. Вращение от ведущего передаётся ведомому шкиву с помощью ремня.

    Особенность вариаторной коробки в том, что передача усилия между шкивами происходит только за счёт силы трения между ними и ремнём. Именно поэтому любая перегрузка такой КПП может привести к появлению дефектов на отдельных элементах или поломке всей конструкции.

    Натяжение вариаторного ремня контролируется подшипником. Если он неисправен, появляется гул, со временем сила натяжки ремня становится меньше и он начинает систематически проскальзывать по шкивам. Коробка повышает передаточное число с опозданием, а то и вообще перестаёт реагировать на попытку водителя увеличить скорость.

    Степ-мотор регулирует передаточное число. Он находится в гидроблоке и отслеживает режим движения и положение педали газа. Именно он сообщает ведущему шкиву, с какой скоростью ему необходимо вращаться. Это происходит с помощью специальной лапки этого степ-мотора. Она хрупка и подвержена износу. Если коробка «застыла» на одной скорости, значит, информация от степ-мотора к ней больше не поступает. Скорее всего, лапка сломана.

    Причины поломки вариатора

    Похоже, главным и единственным виновником ремонта вариатора на «Ниссан Х-Трейл» Т31 остаётся сам владелец. Ведь вариатор — вещь хрупкая, требует особого ухода и обращения.

    Вот наиболее частые ошибки, которые допускают водители, не прочитавшие руководства пользователя:

    1. Прогрев автомобиля с систематической подгазовкой. Даже в нейтральном положении селектора вариатор реагирует на педаль газа. В непрогретой коробке ремень проскальзывает по шкивам, оставляя на них задиры, а в самой коробке металлическую стружку от них. В этом случае цена ремонта вариатора на «Ниссан Х-Трейл» будет невысокой. Достаточно вовремя сменить трансмиссионную жидкость и почистить фильтры.
    2. «Газ в пол» со старта. Любители агрессивной езды и гоночных заездов могут смело сдаваться механикам уже через 50 000-70 000 км пробега. И хорошо, если не дойдёт до обрыва ремня в вариаторе. Такие резкие старты чреваты растягиванием ремня и его разрывом. Выходом из строя шкивов и подшипников. Здесь стоимость ремонта вариатора на «Ниссан Х-Трейл» будет заметно выше. Простым ТО не отделаться.
    3. Езда по кочкам и ухабам. Неминуемая пробуксовка на пересечённой местности ведёт к перегреву вариаторной коробки. А перегрев любого узла приводит к его поломке. В этом случае лишь диагностика покажет, какую деталь вариатора в итоге придётся менять.
    4. Буксировка другого транспортного средства. Нежный вариатор не рассчитан на два авто. Скорее всего, он перегреется, соответственно, сократится и срок до следующего ТО. Единственное, что осилит вариаторная КПП, — это автомобильный прицеп.
    5. Буксировка самой машины с вариатором. В руководстве по эксплуатации рекомендуется всё-таки полная погрузка на эвакуатор.

    Плановое ТО и ремонт вариатора

    Вовремя пройденное ТО и грамотное пользование вариаторной КПП делают её срок службы практически вечным. Производитель рекомендует замену трансмиссионной жидкости каждые 60 000 км пробега, соответственно, и фильтров тоже.

    Некоторым водителям удобно отдать машину в автосервис, а некоторые стараются самостоятельно произвести плановое обслуживание, немного сэкономив.

    Если проведение ТО своими руками — процесс, в общем-то, несложный, то диагностика, ремонт и замена запчастей — кропотливый труд. По каким признакам можно определить неисправность в вариаторной коробке? Стоит ли браться за ремонт вариатора на «Ниссан х-Трейл» своими руками?

    Признаки поломок в вариатора

    Определить, что с трансмиссией не так, довольно просто. Нужно всего лишь к ней прислушаться:

    • авто буксует даже при плавном нажатии на педаль акселератора;
    • загорается соответствующий значок на панели, а сам вариатор включает аварийный режим (держит определённое передаточное число — не даёт автомобилю разогнаться либо вообще тронуться с места)
    • появляются вибрации в селекторе;
    • пропадает плавность ускорения и торможения, как будто ремню или шкивам что-то мешает работать, появляются толчки или рывки;
    • несвоевременное изменение передаточного числа (вариатор как будто не успевает за манёврами водителя);
    • появление шумов: гул, похрустывание, шуршание.

    Диагностика

    Проведение диагностики на СТО — это оптимальный вариант. Специалист определит поломку, составит смету. Ведь проблема может быть не только в механике, но и в электрике: обрыв провода, неисправность разъёма или, более того, блока управления. С подобными неисправностями лучше всего справится квалифицированный автоэлектрик.

    Например, в Саратове ремонтом вариатора на «Ниссан Х-Трейл» занимаются более 30 сервисных центров. Автовладелец может выбрать подходящий как по отзывам клиентов, так и по ценовой категории.

    Как найти неисправность самому

    Провести самостоятельную диагностику можно только визуально, разобрав агрегат. Прежде чем приступить, необходимо подготовить набор отвёрток и ёмкостей для деталей.

    1. Снимаем крышку и поддон. На нём есть специальные магниты, которые притягивают металлическую стружку. Чистим поддон и меняем фильтр грубой очистки.
    2. Снимаем шкивы и оцениваем их состояние. Они должны быть идеально гладкими. Задиры и царапины указывают на неправильную эксплуатацию вариатора (значит, ремень не успевал провернуть валы, а проскальзывал по ним).
    3. Снимаем ремень. Если шкивы с царапинами, то и ремень будет с дефектами. Лучше всего заменить и его тоже. В противном случае он может оборваться в самый неудачный момент.
    4. Снимаем подшипники специальным съёмником и изучаем их. В них не должно быть люфта. Если вариатор во время своей работы гудит, значит, подшипник пора менять.
    5. Все резиновые детали лучше сразу заменить.

    Собственно, это основные неполадки, которые можно определить визуально и самостоятельно устранить. Многие предпочтут такой бюджетный ремонт вариаторов на Nissan X-Trail замене вариаторной коробки или ремонту на СТО.

    Замена масла

    Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

    1. Работа проводится на эстакаде или смотровой яме.
    2. Прогреваем мотор и вариатор.
    3. Убираем защиту двигателя и переднее левое колесо (по ходу движения).
    4. Наполовину снимаем подкрылок.
    5. Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.
    6. Ждём примерно полчаса. Масло сливается.
    7. Сливаем масло из поддона.
    8. Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
    9. Днище картера промываем и прочищаем от металлической стружки.
    10. Возвращаем фильтр на его место.
    11. В поддон вставляем новую прокладку и ставим его обратно на вариатор.
    12. Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
    13. Возвращаем аккумулятор и воздушный фильтр.
    14. Заливаем свежую трансмиссионную жидкость.
    15. Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

    Проверка работы вариатора

    После любой разборки вариаторной коробки: будь то замена масла, диагностика или ремонт, необходимо проверить агрегат на работоспособность. Никто не отменяет человеческого фактора и погрешности в сборке.

    Следует установить селектор в нейтральное положение и завести двигатель. Затем пропустить рычаг по всем диапазонам. Переключение должно быть плавным, без применения дополнительного усилия. Если здесь всё в порядке, можно начинать пробный заезд.

    Трогаться нужно аккуратно, лишь слегка нажимая на педаль газа. Если все поломки выявлены и устранены, а масло было заменено правильно, то никаких шумов и рывков быть не должно.

    Замена масла в вариаторе Ниссан Х-Трейл

    Nissan X-Trail T31 – продвинутый кроссовер от японского производителя. Модель завоевала любовь огромного количества российских водителей благодаря своей приспособленности к плохим дорогам и высокими показателями надежности.

    Описание модели

    Автомобиль Ниссан Х-Трейл Т31 представляет собой второе поколение японского кроссовера, выпускавшегося с 2007 по 2015 год. Помимо основной версии в 2011 году также вышел рестайлинг с несколько изменившимся видом.

    Машины выпускаются в трех странах:

    1. Великобритания. Завод осуществляет выпуск авто для европейского рынка. Крайне редко попадают в Россию.
    2. Япония. Сразу несколько предприятий, часть из которых ориентировано на российский рынок.
    3. Россия. Запущенное в 2009 году предприятие в Санкт-Петербурге активно занимается выпуском автомобилей Ниссан Х-Трейл для отечественного потребителя.

    Описание вариатора

    На второе поколение кроссовера X-Trail устанавливались СВТ вариаторы Jatco RE0F06, а также модифицированные коробки передач RE0F10A (JF011E). Применяемые в конструкциях вариаторные трансмиссии обладают следующими преимуществами:

    • простая конструкция коробки позволяет автомобилисту самостоятельно осуществлять диагностику и обслуживание системы без необходимости привлечения специалистов.;
    • возможность снять фильтры и очистить их от загрязнений;
    • установленные в поддоне магниты притягивают к себе продукты износа (металлическую стружку);
    • при запуске мотора нет необходимости прогревать жидкость. Система автоматически выведет масло на рабочую температуру;
    • невысокий износ коробки передач;
    • встроенный в систему радиатор позволяет сохранять температуру вариатора в пределах нормы и защищать от перегревов;
    • отсутствие ступеней в вариаторах обеспечивает более низкий расход, чем на стандартном автомате;
    • плавный разгон автомобиля;
    • простое управление;
    • вариаторы относительно безопасны для окружающей среды.

    Не обошлось и без недостатков, среди которых принято выделять:

    • неправильная эксплуатация очень скоро приводит к серьезным нарушениям в работе вариатора CVT;
    • дорогое обслуживание и ремонт;
    • выход из строя одного датчика приводит к неработоспособности всей системы.

    Периодичность замены

    По рекомендации производителя замену масла в вариаторе Ниссан Икстрейл желательно производить каждые 50-60 тысяч километров пробега. При невысокой интенсивности эксплуатации имеет смысл опираться на срок в 4 года.

    Какой инструмент понадобится

    Для замены масла в вариаторе обязательно потребуются следующие инструменты:

    1. трещотка с набором различных головок;
    2. домкрат (в качестве альтернативы подъемнику или смотровой яме);
    3. емкость для слива старой смазывающей жидкости;
    4. вещество для промывки поддона и очистки магнитов;
    5. воронка для удобного залива масла в систему.

    Дополнительно не лишним будет использовать средства индивидуальной защиты в виде перчаток. Лучше всего в работе использовать оригинальные компоненты Ниссан, однако можно рассмотреть и доступные аналоги.

    Какие запчасти/расходники нужны

    В качестве расходных материалов в работе потребуется:

    • масло для вариатора NS-2 KLE52-00004;
    • прокладка поддона 31397-1XF0C;
    • прокладка маслоохладителя 2920A096;
    • фильтр тонкой очистки 317261XF00;
    • фильтр грубой очистки 31728-1XF03;
    • прокладка масляной пробки 11026-01M02.

    То, сколько потребуется масла, будет зависеть от особенностей обслуживания. При полной замене надо купить около 8-9 литров новой смазки, тогда как для частичной может хватить 4-6 литров.

    Инструкция по замене

    Для замены масла в вариаторе Ниссан Х-Трайл необходимо сделать следующее:

    1. В поддоне вариатора открутить сливную пробку.
    2. Начнет сливаться масло, по цвету и консистенции которого можно определить состояние трансмиссии. Темный оттенок, металлические вкрапления и специфический запах перегретой смазки указывает на определенные неполадки. Желательно провести диагностику в автосервисе.
    3. Как только смазка закончит сливаться из отверстия, надо открутить болты, закрепляющие поддон на коробке передач. В поддоне также будет находиться некоторое количество масла.
    4. Снимается поддон и осматриваются находящиеся на его поверхности магниты. Если металлической стружки слишком много, возможны серьезные неполадки.
    5. Откручивается маслосборник.
    6. Из картера коробки передач удаляется старая прокладка, а сам он очищается от грязи. Отдельно отмывается поддон вместе с расположенными на нем магнитами.
    7. Далее устанавливается новый маслозаборник и прокладка поддона.
    8. Поддон возвращается на место и закрепляется при помощи болтов.
    9. Теперь надо вытащить крепления левого пыльника, вынуть сам пыльник и открутить саморезы в нижней части локера.
    10. Часть локера отодвигается, после чего откручиваются болты на теплообменнике.
    11. Теплообменник сдвигается в сторону, открывая доступ к фильтру.
    12. Извлекается фильтр вместе с резиновым уплотнителем.
    13. Размещается новый фильтр и меняется уплотнение корпуса теплообменника.
    14. Теплообменник устанавливается на свое место, после чего прикручивается болтами.
    15. Монтируются элементы локера.
    16. Непосредственная заправка масла начинается с того, что щуп для проверки уровня смазки вытаскивается из направляющих.
    17. В открывшуюся щель вставляется воронка или специальное приспособление, после чего начинается заправка.

    Видео

    Описанный метод потребует залить в систему около 8 – 8.5 литров смазки. Чтобы коробка смогла заработать в полную силу, необходимо произвести пробный заезд с переключением вариатора в каждое положение.

    ВАРИАТОР JF011E (RE0F10A/B/C) JATCO

    JF011E (RE0F10A/B/C), устанавливался на автомобили Nissan с объемом двигателя 2.0 и 2.5 Qashqai J10, X-Trail T31 и Teana J32. На наш взгляд, это одна из самых удачных и надежных разработок Японской компании Jatco. При правильной эксплуатации и обслуживании может служить долго и верно. При всех преимуществах этого вариатора рано или поздно в силу каких — либо внешних факторов или естественного износа появляются симптомы, которые свидетельствуют о возникновении той или иной неисправности. В своем принципе технической конструкции Вариатор является достаточно простым и неприхотливым агрегатом бесступенчатой трансмиссии.

    Как показывает практика, при эксплуатации автомобиля нужно обращать внимание на любые симптомы неправильной работы вариатора. Чем раньше будут приняты меры для устранения неисправности, тем дешевле будет стоить восстановительный ремонт. Начинать всегда нужно с компьютерной диагностики сканером Nissan Consult 3 plus на предмет наличия ошибок по трансмиссии и параметров давления масла в вариаторе. Затем необходимо демонтировать поддон вариатора и проверить наличие стружки, металлических и абразивных отложений на поддоне и магнитах – уловителях. После этих диагностических мероприятий принимается наиболее целесообразный способ ремонта. Он может быть не всегда связан с демонтажом и полной разборкой вариатора.

    Далее мы более подробно остановимся на конкретном случае ремонта данного типа Вариатора. Автомобиль Nissan X-Trail T31 2.5 клиент привез к нам в сервис на эвакуаторе после того как в Вариаторе появились посторонние звуки, вибрация и пропала тяга при разгоне автомобиля. На входной компьютерной диагностике были обнаружены ошибки: P0746 PC SOLENOID A, P0868 FLUID PRESS LOW и P1778 STEP MOTOR. Все эти ошибки очевидно связаны с потерей давления в контурах Вариатора.

    Масляный насос вариатора. Ключевой элемент масляной системы, который обеспечивает вариатор необходимым давлением для правильной работы. В силу естественного износа и попаданию в насос продуктов износа трущихся деталей начинает подклинивать или заклинивает полностью редукционный клапан (поршень), что в свою очередь приводит к потере давления и неправильной работе вариатора. Кроме этого, при потере давления из – за проскальзывания могут выйти из строя конусы, ремень и фрикционы. Для дальнейшей проверки мы демонтировали поддон вариатора, гидроблок и осмотрели рабочие поверхности валов (конусов). Было обнаружено большое количество металлической и алюминиевой стружки, мелкие кусочки металла и достаточно глубокие задиры на рабочих поверхностях валов (конусов).

    После входной диагностики клиенту было предложено демонтировать Вариатор для полной разборки с последующей дефектовкой. Вариатор демонтирован и разобран.

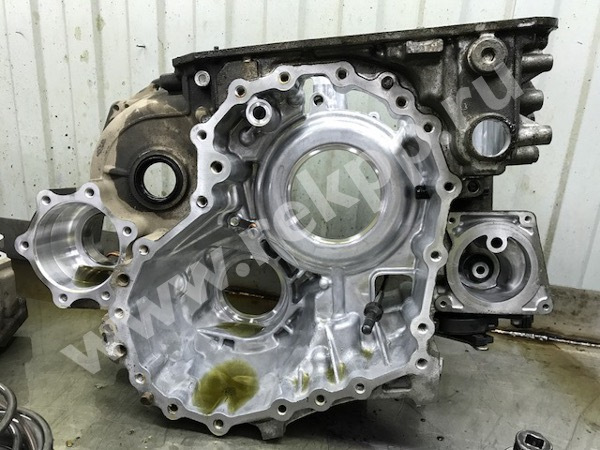

    После полной разборки и дефектовки были выявлены причины и поврежденные детали Вариатора: редукционный клапан (поршень) масляного насоса заклинил и имеет задиры. В большинстве случаев клапан удается заменить на ремонтный (большего диаметра) от компании Sonax с проточкой зеркала цилиндра в корпусе насоса специальным оборудованием.

    Конусы или ведущий и ведомый валы Вариатора, самый важный узел. При правильной эксплуатации и обслуживании Вариатора служат достаточно долго, и нет рекомендаций по ограничению пробега до их ремонта или замены. Но, тем не менее, иногда конусы выходят из строя. Как правило, конусы страдают вторично в основном после неисправности масляного насоса или гидроблока. При падении давления ремень начинает, тем самым повреждая зеркало конусов. При своевременном ремонте вариатора удается восстановить конусы полировкой. Большое количество абразивных продуктов износа, содержащихся в масле, приводит к износу и повреждению поршневых колец конусов, которые подлежат замене. Причиной постороннего гула внутри вариатора могут быть изношенные подшипники конусов. Внутри конусов расположены шарики, которые перемещаясь по специальным каналам, обеспечивают его перемещение для изменения передаточного числа. При износе шариков и последующем их закусывании конус разрушается и восстановлению не подлежит, требуется замена. В данном случае из-за разрушения шариков в направляющих был поврежден один вал (конус) вариатора, восстановлению не подлежал и был заменен. Ремень Вариатора также имеет задиры на рабочей поверхности и будет заменен на новый. После дефектовки все исправные детали промываются и тщательно очищаются от продуктов износа. Гидротрансформатор Вариатора при таких повреждениях ремонтируется в обязательном порядке для исключения возможности повторения поломки. В масляном насосе меняется клапан на ремонтный, все остальные его составные части промываются и собираются.

    Гидроблок (блок управления) электро — механический “мозг” управления работой вариатора. Он состоит из нескольких частей алюминиевого корпуса с каналами для установки клапанов, поршней, соленоидов и перетекания рабочей жидкости Вариатора. Из-за высокой точности исполнения и обработки для гидроблока неприемлемо грязное масло, абразивный осадок, перегрев. При нарушении правил и сроков обслуживания Вариатора гидроблок выходит из строя и весь Вариатор начинает работать неправильно, в результате чего выходят из строя другие узлы и агрегаты. Электрическая часть диагностируется электронными блоками управления Вариатора и двигателя автомобиля. При возникновении неисправностей, связанных с электронными системами Вариатора загорается контрольная лампа на панели автомобиля “проверь двигатель”. В этих случаях следует обратиться в сервис и считать коды неисправностей для их последующего устранения. Для устранения неисправностей гидроблока иногда достаточно полной разборки и промывки. При разборке могут быть обнаружены подклинивания, закусывания поршней, это достаточно распространенная проблема, которая может быть устранена полировкой клапанов и зеркала цилиндра. Все соленоиды проверяются тестором по установленному сопротивлению, при необходимости заменяются новыми. Немаловажным механизмом гидроблока является Степ – мотор (шаговый мотор), он как раз и производит управление работой конусов. У шагового мотора может выходить из строя электрическая часть (обмотка) и механическая часть (поршень). При перегреве масла вариатора может измениться геометрия плоскости корпуса, что приводит к неправильной работе вариатора и в этом случае подлежит замене часть корпуса или целиком гидроблок. В нашем случае достаточно было полной разборки, проверки, промывки и полировке некоторых рабочих поверхностей Гидроблока. Детали подлежащие замене приготовлены. Также обязательно заменяются детали одноразовой установки: тефлоновые уплотнения, сальники, поршневые кольцо валов (конусов), прокладки. Для предотвращения повторного разрушения валов (конусов) мы рекомендуем модернизировать приводной механизм заменой шариковых приводов на роликовые, более мощные и износостойкие.

    Фрикционы и металлические диски выходят из строя достаточно редко и при своевременном обращении на ремонт практически не изнашиваются. Распространенная неисправность вариатора при полностью правильной и корректной работе посторонние шумы, гулы. Это связано с износом конусных и роликовых подшипников дифференциала вариатора, вала отбора мощности на задний привод, ведущего и ведомого конусов. Эти проблемы достаточно легко диагностируются при полной разборке и дефектовке вариатора. Неисправные подшипники в этом случае подлежат замене. При нашем ремонте замены подшипников и фрикционов не потребовалось.

    Мы готовы к сборке и приступаем. При работах по сборке вариатора применяется специальная смазка, все болтовые соединения затягиваются с определенным моментом согласно Мануала динамометрическим ключом.

    После полной сборки Вариатор устанавливается на автомобиль. Заливается новое масло с допуском Nissan NS-2 или NS-3, вариатор прогревается до 50 градусов, регулируется уровень масла. После снятия/установки подрамника и частичной разборки ходовой части регулируется развал – схождение. Из электронного блока управления ДВС удаляются все коды ошибок Вариатора, обнуляется счетчик старения масла. На пробном тест – драйве автомобиля проверяются сканером Nissan Consult 3 plus параметры давления масла и работы Вариатора. Все в порядке, автомобиль выдан клиенту с гарантией на выполненные работы и запасные части сроком 1 год.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
