Масло в холодной части турбины причины

Турбокомпрессор гонит масло ?

Оптимальная эксплуатация турбокомпрессора возможна лишь тогда, когда при использовании этого высокоточного механизма соблюдены правила, иначе возникают проблемы. Часто причиной поломок становится масло в турбине. Что предпринять, если турбокомпрессор гонит масло?

Типы проблем. Возможные решения

1. Масло поступает во впускную систему из компрессора

• засорение патрубка;
• обледенение или засорение воздушного фильтра;
• повреждение сегмента впускного коллектора.

Для устранения неполадок необходимо проверить сопротивление поступающего воздуха. Параметры разрежения в области воздушного фильтра – не более 20 мм водного столба (на холостом ходу). Если остановить двигатель, резиновые патрубки вернут свою начальную форму. Напоследок необходимо освободить впускной коллектор иинтеркулер от масла. Если на крыльчатке нет царапин и биение подшипников не наблюдается, турбину менять не нужно.

2. Масло поступает во впускную систему двигателя

Возможна нехватка подкачанного воздуха в патрубках, интеркулере, коллекторе. Она возникает по причине утечки, которая увеличивает количество воздуха, идущее через компрессор, и уменьшает давление. В результате масло вытекает через компрессорную часть. Следует устранить утечку: заменить прокладки на новые, туже затянуть хомуты.

Необходимо проверить места, из которых масло может теряться по пути до турбины:

• воздушный фильтр, наполненный маслом;
• компрессор тормозной системы;
• система замкнутой вентиляции.

3. Масло поступает в выпускную систему

Следует заглянуть в выпускной коллектор: скорее всего, это масляные пары или топливо. Конденсат, возникающий из-за разницы температур, часто принимают за следы масла. Если турбина на двигатель абсолютно новая, а в коллекторе обнаружено масло, возможно, что оно попало из двигателя.

4. Масло поступает в обе системы

Причин может быть две:

1. Повреждение или засорение масляной магистрали, неправильное положение прокладки на стыке с турбиной.
2. Неисправность картера двигателя, а именно засорение системы вентиляции. Возможно появление избытка газов из-за неполадок в двигателе или износа деталей. В этом случае для начала следует устранить неисправности. Если потеки масла слабые, скорее всего, виновата не турбина, а системы двигателя.

• Автокресла
• КАБИНЫ ГАЗель
• КАБИНЫ ГАЗ-3307,-3309,САДКО
• КАБИНЫ «ВАЛДАЙ» ГАЗ-33106
• КУЗОВА ГАЗЕЛЬ грузопассажирские
• ОПЕРЕНИЕ ГАЗ
• ТУРБИНЫ AUDI
• ТУРБИНЫ BMW
• ТУРБИНЫ CATERPILLAR
• ТУРБИНЫ CITROEN
• ТУРБИНЫ CHRYSLER
• ТУРБИНЫ CLAAS
• ТУРБИНЫ CUMMINS АМЕРИКАНСКИЕ ГРУЗОВИКИ
• ТУРБИНЫ DAF
• ТУРБИНЫ DEUTZ
• ТУРБИНЫ DETROIT DIESEL АМЕРИКАНСКИЕ ГРУЗОВИКИ
• ТУРБИНЫ DODGE
• ТУРБИНЫ ISUZU
• ТУРБИНЫ FIAT
• ТУРБИНЫ FORD
• ТУРБИНЫ FOTON
• ТУРБИНЫ HINO
• ТУРБИНЫ HYUNDAY
• ТУРБИНЫ IVECO
• ТУРБИНЫ JEEP
• ТУРБИНЫ JOHN DEERE
• ТУРБИНЫ KIA
• ТУРБИНЫ Komatsu
• ТУРБИНЫ LAND ROVER
• ТУРБИНЫ Liebherr
• ТУРБИНЫ MERCEDES-BENZ
• ТУРБИНЫ MAN
• ТУРБИНЫ MAZDA
• ТУРБИНЫ MITSUBISHI (MHI)
• ТУРБИНЫ NISSAN
• ТУРБИНЫ OPEL
• ТУРБИНЫ PERKINS
• ТУРБИНЫ PEUGEOT
• ТУРБИНЫ PORSHE
• ТУРБИНЫ RENAULT
• ТУРБИНЫ SCANIA
• ТУРБИНЫ SHACMAN SHAANXI
• ТУРБИНЫ SKODA
• ТУРБИНЫ SEAT
• ТУРБИНЫ SSANG YONG
• ТУРБИНЫ TOYOTA
• ТУРБИНЫ VOLKSWAGEN
• ТУРБИНЫ VOLVO
• ТУРБИНЫ СПЕЦТЕХНИКА
• ТУРБИНЫ ТУРБОКОМ
• ТУРБИНЫ ТУРБОТЕХНИКА
• ТУРБИНЫ CZ STRAKONICE,a.s.(ЧЕХИЯ)
• ТУРБИНЫ БЗА
• ТУРБИНЫ ГАЗ
• ТУРБИНЫ ЗИЛ
• ТУРБИНЫ КАМАЗ
• ТУРБИНЫ МАЗ
• ТУРБИНЫ ПАЗ
• ТУРБИНЫ УРАЛ
• ТУРБИНЫ УАЗ
• ДВИГАТЕЛИ ЗМЗ
• ЗАПЧАСТИ CUMMINS
• ТОВАРЫ
• ВОССТАНОВЛЕННЫЕ ТУРБИНЫ
• ЗАПЧАСТИ ДЛЯ ГРУЗОВИКОВ США и ЕВРОПЫ
• КАРТРИДЖИ ДЛЯ ТУРБИН
• Платформы, рамы
• ФОРСУНКИ (ТОПЛИВНЫЕ)
• Комплект прокладок турбокомпрессора

Акция . Турбина DD60 23528065 по 35500 руб.

Внимание.
Цены и наличие на все позиции
следует уточнять с менеджером,
так как они могут меняться из-за
колебаний курса валюты .
Не является публичной офертой.

Почему турбина гонит масло. В интеркулер (также во впускной коллектор), либо в глушитель. Разберем все варианты

У меня уже очень много статей про турбины автомобиля, пора делать целую рубрику, однако вопросы все «идут и идут» — что делать, сейчас все больше машин с турбинами. Я стараюсь структурировать эти вопросы и сегодня, пожалуй, самый ожидаемый ответ – будем говорить, почему гонит масло? Сразу скажу это действительно большая тема, потому как гнать может как во впускной коллектор (иногда даже доходит до интеркулера), либо может «выкидывать» уже в сам глушитель. Почему такое происходит и как с этим бороться? Подробная инструкция и видео в конце …

СОДЕРЖАНИЕ СТАТЬИ

• Напомню о строении
• Про герметичность
• Почему гонит масло?

Этот вопрос действительно широкий потому как причин может быть просто масса. Но для начала я вам хочу напомнить конструкцию турбины и причем тут масло. Конечно, я уже писал подробно — как работает турбина, но немного повторюсь.

Напомню о строении

Итак, если утрировать, то конструкция просто примитивная. Это вал, на котором висят два «вентилятора» (гребенки с лопастями). Один такой «вентилятор» раскручивается от отработанных газов, другой соответственно тоже начинает крутиться, потому как сидит на этом же валу и ему передается крутящий момент. Вращения могут достигать просто запредельных оборотов, например 200 – 250 000 в минуту! Соответственно этот вал должен иметь хорошие подшипники, чтобы выдержать такую нагрузку (нужно отметить, что обычно их всего два, и один опорный). НО как показала практика, ни один сухой подшипник не выдерживает такое вращение (идет большой нагрев), он просто рассыпается – его клинит, турбина выходит из строя. Поэтому нужно было — как то забирать лишнюю температуру, а также улучшить скольжение. Все это прекрасно делает моторное масло, поэтому к валу подвели два канала (на каждый подшипник) от поддона двигателя, по которым уже идет масло – СМАЗЫВАЕТ и ОХЛАЖДАЕТ подшипники! Таким образом, добились высоких оборотов турбины, а соответственно увеличили производительность и надежность, сейчас такой принцип применяется до сих пор.

Все вроде хорошо, но такая конструкция породила большое количество побочных проблем, которые не удается решить даже большим гигантам. Самая нерешаемая это то — что турбина гонит масло. Так как же это происходит?

Про герметичность

ЗАМЕЧАНИЕ! Ребята даже вполне исправная турбина будет расходовать масло, это нормально в современных реалиях! К сожалению, такова конструкция такого двигателя, и чем больше вы будете «топить» гашетку, тем больше будет расход, это своего рода зависимые постоянные. Также стоит отметить, что «нормальная» величина расхода масла примерно 1,5 – 2,5 литра на 10000 километров, если у вас больше «3», то нужно проверить агрегат.

Так за счет чего это происходит? Достаточно подумать и все встанет на свои места. Как я писал сверху к подшипникам подходит два масляных канала, один на горячую ее часть, другой на холодную, они смазываются и это смазка опять уходит в двигатель. Но вот как подшипники герметизированы?

Сразу хочу сказать подшипник не должен соприкасаться с крыльчаткой, которая раскручивается, иначе масло будет напрямую вытекать во впускной коллектор – с одной стороны и в глушитель с – другой. Поэтому между подшипником и крыльчаткой есть так называемые «запорные кольца». Давление, которое создается крыльчатками (а оно больше атмосферного), как бы «подпирает» эти кольца, не давая маслу уходить в больших объемах, конечно, оно может немного сочиться, но это опять же в пределах нормы (это расход 1,5 литра на 10000 км).

Надеюсь, понятно объяснил, теперь подходим к неисправностям.

Почему гонит масло?

Если что-то нарушает нормальную работу – подсоса (отдачи воздуха), подачи масла, вращения вала, работу подшипников – турбина начинает гнать масло. И знаете нужно для начала разобраться, почему такое происходит, иначе после замены турбины на новую, масло также будет уходить! НЕ ВСЕГДА ПРИЧИНА В САМОМ АГРЕГАТЕ!

Для начала косвенные причины, которые можно устранить самому. Ведь важно понимать что зачастую «гон» масла происходит из-за нарушения давления, то есть запорные кольца не справляются с задачей, давление от крыльчаток нарушается, и масло идет куда «легче». Это говорит об увеличенном давлении на выходе из турбины, которое нужно убирать.

1) Проверяем воздушный фильтр, он должен быть чистый, вообще рекомендую менять «воздухан» чаще положенного срока на 10 %. Если он забит, меняем либо прочищаем. ЭТО ВАЖНО!

2) Если сам фильтр в порядке, смотрим на коробку и заборный патрубок, бывает дело в них. Например, набился пух (от тополей).

3) Проверяем герметичность корпуса (крышки) фильтра, ели нет герметичности, то попадания в турбину песка, пыли и т.д., практически на 100% обеспечено, а это в свою очередь работает как «образив» — очень быстро убьет агрегат.

4) Если вы заметили, что герметичность была нарушена. То ВАЖНО, снять все патрубки и прочистить – промыть их до турбины, а также нужно снять и промыть прочистить от турбины до впускного коллектора, сам коллектор также нужно чистить, скорее всего там грязь – 100%.

Воздушный фильтр для турбины очень важная составляющая, ведь в основном гонит масло только из-за того что нарушено давление из-за забитого фильтра или патрубков! Поэтому заведите себе правило, меняем фильтр через 8 000 км, также просматриваем состояние корпуса на трещины, грязь и прочее. Запомните чистый фильтр, это уже прибавляет жизни вашему агрегату.

Масло

Вторая по распространенности причина, это само масло – если оно некачественное, либо вы меняете его редко, поломка «не за горами». Почему такое происходит.

1) Масло должно быть жаростойким, оно специально продается для турбин, оно не должно пригорать, потому как — смазывая подшипники, оно сталкивается с высокими температурами. Если залить обычное, то оно «закоксует» все каналы смазки подшипников, и они просто выйдут из строя. ИТОГ – подбираем правильно!

2) Интервал замены. Даже самое лучшее масло изнашивается, начинает терять свойства – пригорать. Поэтому частая его замена также убережет вас от «закоксовывания» масляных проходов. Если ваш производитель указывает интервал в 10 – 12 000, то меняйте хотя бы на 10% чаще, например в 9 – 10 тысяч, поверьте — ресурс у турбины увеличиться.

3) Патрубки. Зачастую причиной являются подводные масляные патрубки, если вы долго не меняли смазку, то они также забиваются. Даже если вы затем меняете турбину, то патрубки также в обязательном порядке меняем, либо прочищаем, это важно!

Если масло в интеркулере (во впускном коллекторе) – скорее всего, забит воздушный фильтр (его прилегающие конструкции), либо забиты масленые трубки. Возникла разность в давлении.

Если масло в глушителе – по сути такие же проблемы, первым делом «воздухан» и патрубки масла, само масло! Я бы даже снял турбину и прочистил ее и все прилегающие масляные и воздушные подводы.

Конечно верхние причины не панацея, возможно у вас сам агрегат уже износился.

Сложные причины:

Что и говорить, если вы нарушили правила эксплуатации, то ваш турбина выйдет из строя очень быстро.

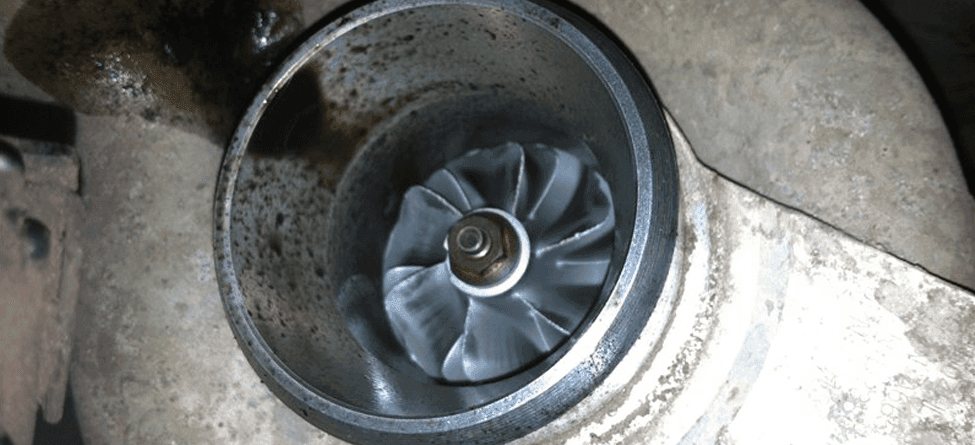

1) Сломало крыльчатку, говорит о большом люфте на валу.

2) Гонит масло больше нормы, говорит об износе подшипников.

3) Заклинило вал, вообще не вращается крыльчатка.

По всем этим причинам она меняется. Но это уже сложные случаи, некоторые могут возникнуть только тогда – когда она уже действительно износилась, просто пришло время.

В заключении подводим итог, если гонит масло, то это еще не значит вышла из строя, проверяем воздушные фильтра, масло, патрубки. Сейчас небольшое видео, для понимания.

На этом заканчиваю, будут еще полезные статьи.

(35 голосов, средний: 4,37 из 5)

Турбина гонит масло в интеркулер: причины и способы решения проблемы

Для «знатоков» турботехники это не вопрос: «Износились сальники…» (вариации: «некачественные сальники», «китайские сальники» и т.п.). Ответ неверный хотя бы потому, что сальников в конструкции турбины нет. Центральный корпус подшипников с обеих сторон (со стороны турбины и компрессора) герметизируется, но не сальниками, а бесконтактными динамическими уплотнениями лабиринтного типа.

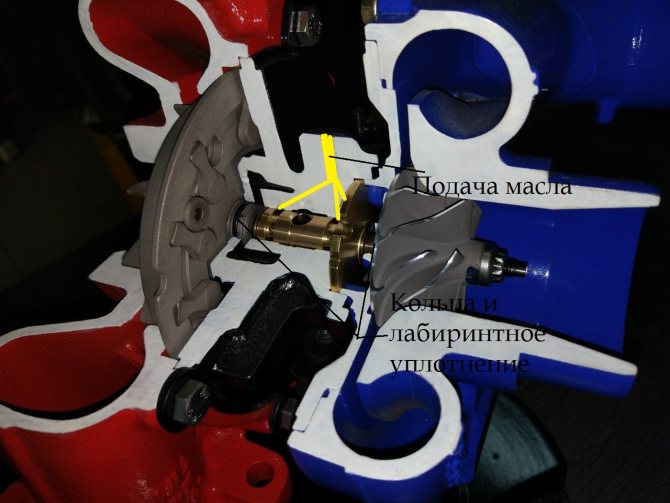

Лабиринт – зазор сложной формы, который образуется между поверхностями канавки, выполненной на валу ротора, и входящего в нее кольца прямоугольного сечения (аналогичного поршневому). Разрезное кольцо за счет упругости фиксируется в корпусе подшипников. Когда вал с канавкой вращается относительно неподвижного кольца, в «лабиринте» между ними создаются локальные зоны повышенного давления. Этим достигается не абсолютная, но приемлемая непроницаемость уплотнения для газов и вязких жидкостей.

Для чего нужен интеркулер

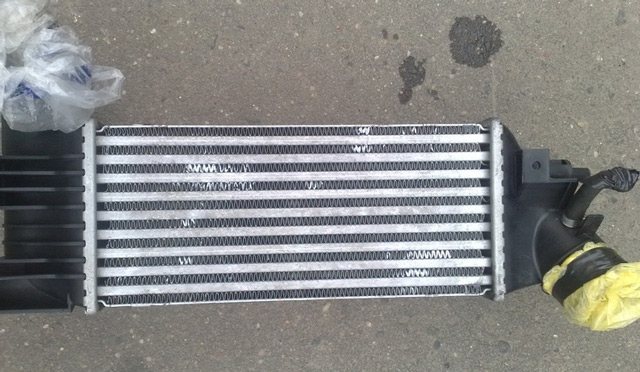

Для начала, как он выглядит? Интеркулер — это, по сути, тот же самый радиатор охлаждения, только с каналами большего диаметра. И если в автомобильном радиаторе охлаждения циркулирует вода или антифриз, то через интеркулер проходит воздух, правда, тоже под давлением. Разделяются они в основном на два вида, отличаясь своим месторасположением:

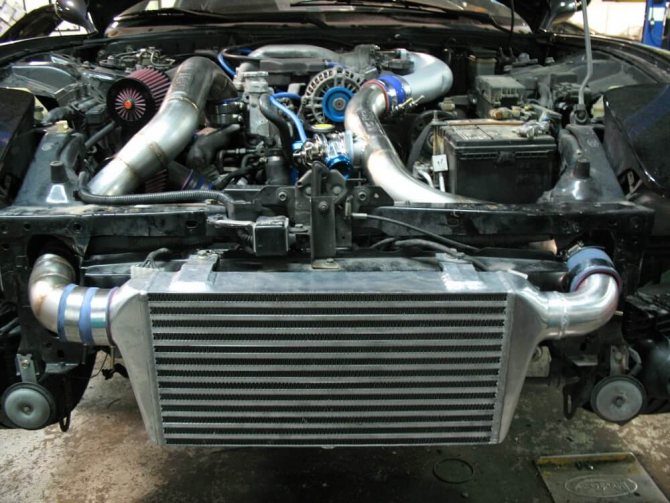

• фронтальные ставятся обычно в нижней части переднего бампера автомобиля. Часто для его установки приходится ставить специальные бампера либо переделывать штатные. Более спортивный вариант;
• горизонтальные. В основном именно они штатно устанавливаются на автомобили. Ставятся обычно сверху впускного коллектора и как можно ближе к крышке капота.

Для того чтобы понять, зачем нужен интеркулер, необходимо узнать назначение самой турбины. А нужна она для того, чтобы под давлением загонять воздух в камеру сгорания для обогащения топливной смеси, что увеличивает мощность двигателя. Но просто одной турбиной тут не обойтись и поэтому устанавливается топливный насос большей мощности.

Схема работы турбины

И сразу появляется новая проблема в виде неполного сгорания топлива. Почему ж это происходит? Из курса физики ясно, что горящее вещество имеет меньшую плотность по отношению к холодному, так же и воздух. Он, проходя через турбину, разогревается до двухсот градусов, а уже потом попадает во впускную систему мотора. А так как топлива в ней больше, чем обычно, то получается, что смесь недостаточно обогащена. Вот тут и пригодится интеркулер, ведь воздух, проходя через него, охлаждается до температуры около 60 градусов, вследствие чего в камеры сгорания попадёт больше кислорода. Благодаря этому топливо сгорает полностью, а значит, увеличивается мощность, динамика мотора и снижается количество вредных выбросов. Интеркулеры бывают пассивные, они охлаждаются за счёт движения воздуха, создаваемого при езде на автомобиле, и активными, с жидкостной системой охлаждения. Активные в основном и ставятся фронтально, они намного меньше по размеру, но для них нужен отдельный блок управления, а иногда и насос. Раньше интеркулеры ставили только на дизельные двигатели, теперь география их использования достаточно широка и их ставят практически на все виды двигателей, оснащённых турбиной. На обычных же моторах от них не будет никакой пользы, кроме более спортивного вида автомобиля.

Назначение детали

И тут у некоторых автомобилистов, не слишком подробно вникающих в устройство своего автомобиля, может возникнуть вопрос — а что, собственно говоря, такое интеркулер, как он выглядит и зачем нужен? Обратив своё внимание на школьный курс физики, мы можем вспомнить, что при сильном нагревании вещества расширяются, а при охлаждении — наоборот, уплотняются. Если автомобиль оборудован турбонаддувом, воздух в нём проходит сквозь нагнетатель, приводимый в движение выхлопными газами. Последние, как известно, имеют очень высокую температуру, что приводит к нагреванию воздуха, использующегося в топливной смеси до 150–200 градусов. В результате сама смесь сильно расширяется, становится неоднородной и сгорает не полностью.

Чтобы улучшить характеристики приводного узла, смесь нужно охладить — следовательно, после турбины стоит установить радиатор, которым и является интеркулер. Он позволяет достичь множества положительных изменений, среди которых стоит назвать:

• Повышение мощности мотора;
• Снижение содержания токсичных веществ в выхлопе;
• Уменьшение расхода топлива;
• Повышение «эластичности» мотора, то есть быстроты реакции на изменение подачи горючего.

Видео о том, как работает интеркулер:

Изначально интеркулеры предназначались исключительно для установки на дизельные моторы, которые являются очень чувствительными к повышенной температуре смеси — ведь дополнительный радиатор снижает температуру воздуха, выходящего из турбины, до 50–75 градусов. Однако в настоящее время ведущие производители и тюнинговые ателье практикуют монтаж интеркулеров также на бензиновые моторы.

Чаще всего встречаются воздушные интеркулеры, которые представляют собой конструкцию, подобную стандартному радиатору системы охлаждения — отличием является только прохождение через внутренние соты воздуха вместо жидкости. Они дешевле и практичнее, однако, требуют наличия большого объёма свободного пространства под капотом. Жидкостные интеркулеры намного меньше, но они требуют использования собственного насоса и электронного блока управления. Как бы там ни было, масло в интеркулере дизельного двигателя вы можете обнаружить вне зависимости от того, какой конструкцией он обладает.

Почему масло в интеркулере

Масло в интеркулере дизельного двигателя, как и бензинового, может появиться только одним способом — турбина кидает масло в интеркулер, поэтому и смотреть нужно в первую очередь её либо рядом с ней.

Одной из простых и быстро устраняемых поломок является поломка обратного маслопровода между турбиной и картером. Он должен быть относительно прямым и без резких перегибов, так как при изогнутом патрубке турбонагнетателя масло в патрубке интеркулера застаивается и может создаться высокое давление, которое и будет продавливать масло через уплотнительные кольца, а дальше поток воздуха утащит его в интеркулер. Патрубок сделан из достаточно жёсткого материала, но со временем он может утратить прочность, так что желательно его заменить, а не просто придать ему более прямую форму.

Если с маслопроводом всё в норме, то необходимо проверить воздуховод от фильтра до турбины на наличие трещин либо отверстий. Из-за его неисправности в нагнетателе получается область низкого давления, которая будет постепенно разрушать резиновые уплотнения в турбине и вытягивать из-под них масло. То же самое может произойти, если воздушный фильтр забит, так как давно не менялся. Решение тут довольно простое — поменять или почистить фильтр и восстановить герметичность воздуховода.

Но не всё всегда так просто, иногда могут быть и более серьёзные проблемы. Например, в сливном маслопроводе мог образоваться засор из-за появившегося нагара или попадания туда мусора. Некоторые мастера при ремонте мотора используют герметик, который потом забивает маслопровод. Тут всё просто — снять патрубок и промыть его, если, конечно, герметик только в нём создал пробку. Но может быть и так, что масло в картере поднимается выше нужного уровня, в результате чего ему некуда уходить из турбины и она его просто выкидывает в интеркулер. И повезло, если просто масло в двигатель было залито больше положенного, а вот если не работает вентиляция картера, то это уже проблема. Основной причиной тут может быть изношенность поршневых колец, из-за чего часть выхлопных газов попадает в картер и создаёт излишнее давление. Вылечить это можно только капитальным ремонтом двигателя.

Продление срока службы турбокомпрессора

Основная причина масляной течи через турбину – избыток давления, создаваемый в картере двигателя, чтобы его не возникало, необходимо регулярно проводить ряд профилактических мер. Также следует не забывать о своевременном ТО, профессионалы автомобильного ремонта советуют выполнять следующее:

• • своевременно производить замену моторного масла и маслофильтра, грязь в масляной системе пагубно влияет на турбину, «убивает» ее;
• • проверять состояние воздушного фильтра даже в том случае, если еще не пришел срок его замены. При этом осматривается не только сам фильтрующий элемент, но и корпус фильтра, воздушный патрубок;
• • периодически снимать и очищать патрубки, идущие от турбокомпрессора;
• • проверять герметичность самого корпуса воздушного фильтра. Если короб не герметичен, в обход фильтрующего элемента пыль будет попадать на крыльчатку турбокомпрессора.

Эксплуатируя автомобиль с турбированным двигателем, нельзя экономить на расходных материалах: следует заливать в мотор лишь качественное моторное масло, использовать фильтры оригинального производства. Также нужно помнить, что серийная машина с турбодвигателем не предназначена для гонок, хотя и обладает достаточно мощным силовым агрегатом.

В случае выхода из строя турбины ее замену нужно доверять профессионалам, и на собственные силы не надеяться. Есть немало примеров, когда самостоятельный монтаж и демонтаж турбокомпрессора приводил к плачевным результатам, и владельцу автомобиля приходилось дорого расплачиваться за свою неквалифицированную работу.

• Поделиться:

• ПРЕДЫДУЩАЯ ЗАПИСЬ
• В НАЧАЛО
• СЛЕДУЮЩАЯ ЗАПИСЬ

Устранение последствий

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения. Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности. Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств. Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000.

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя. Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором. Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер. Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.

Что делать, если турбина «бросает» масло?

Одна из самых частых причин, когда приходится менять турбокомпрессор, – это течь масла. Но случается и так, что турбину поменяли на новый узел, а проблема повторилась. Турбоннадув снова «бросает» или, как еще принято говорить, «кидает» масло. Что с этим делать? В чем причина?

Если масло течет, то это означает, что на выходе из турбины повышено давление. И агрегату требуется больше усилий, чтобы проталкивать воздух. Утечка масла начинается через газо-масляное уплотнение.

Турбина гонит масло в интеркулер: что делать?

• Почему турбина гонит масло в интеркулер?
• Масло в интеркулере дизельного двигателя: причины
• Неисправности в вентиляционной системе картера
• Проблемы с масляным фильтром
• Воздушный фильтр
• Перегревание мотора
• Нерабочая турбина
• Маслопровод турбины
• Последствия: опасно ли масло в интеркулере?
• Диагностика и устранение неисправности

Интеркулер служит для охлаждения турбонаддувочного воздуха. Выполнен он в виде радиатора. Создан прибор для вытягивания тепла из воздушной массы, нагреваемой в компрессоре во время сжатия. Основные функции устройства — отведение тепла и увеличение проходимости потока с минимальным уменьшением давления.

Почему турбина гонит масло в интеркулер?

Моторное масло нужно, чтобы уменьшить трение между рабочими поверхностями турбокомпрессора. При его отсутствии элементы выходили бы из строя спустя очень короткий срок. Для получения рабочей жидкости турбина соединена с двигателем. Опытные водители советуют менять масло как можно чаще.

Масло в патрубке интеркулера — свидетельство неисправности турбонаддува. Необходимо немедленно обследовать узел. Отремонтировать турбину, конечно, можно, но это будет стоить не дешевле, чем полная замена. Поэтому для предупреждения неисправностей стоит принимать профилактические меры.

Масло в интеркулере дизельного двигателя: причины

Есть несколько причин возникновения этой проблемы. Рассмотрим каждую.

Неисправности в вентиляционной системе картера

Когда автомобиль движется по бездорожью, когда он разгоняется и его мотор работает неровно, во время сгорания горючего возникает высокое давление. Оно намного больше того, что имеет место в обычных условиях. В поддон мотора поступает большое количество газов. Если вентиляционная система поддона работает корректно, газы могут свободно проходить в интеркулер, а потом и в камеры сгорания вместе с горючим. Маслоуловитель и клапанные пружины со временем изнашиваются. Это ведет к увеличению давления в поддоне, что в свою очередь становится причиной нагнетания рабочей жидкости в интеркулере.

Остывшее масло скапливается в нижней части радиатора. Масло начинает утрачивать свои свойства, что приводит к ухудшению смазывания турбины — вал постепенно изнашивается. Еще эта неисправность приводит к повышению расхода горючего и понижению мощности ДВС. Так как воздух вбрасывает смазку в интеркулер, режим выгорания горючего также меняется.

Проблемы с масляным фильтром

Если масляный фильтр забивается, обращение рабочей жидкости ухудшается, что становится причиной повышения давления. Это приводит к повреждению сальников двигательной системы. Появляется течь, лопасти нагнетателя кидают масло в охладитель. После смены фильтра течь, конечно, уменьшится, но совсем не пропадет. Полностью эта проблема решается путем замены сальников.

Воздушный фильтр

Когда впускные клапаны открываются, шатун движется вниз, а в патрубке, соединенным с вентиляцией поддона, создается большое разряжение. При засоренном фильтре газы вырываются сильнее, что происходит из-за различного давления в поддоне и патрубке. Вырываясь, они захватывают с собой масляные частички. Улавливатель масла при этом работает все хуже, что становится причиной появления рабочей жидкости в охладителе.

Также недостаток воздушной массы ухудшает качество горючего. Топливовоздушная смесь чрезмерно обогащается, а попадающая в камеры сгорания смазка еще больше меняет соотношение воздуха к горючему.

Перегревание мотора

Если двигатель длительное время работает на повышенных оборотах, это обязательно приведет к тому, что охлаждающая жидкость закипит. Если такое произойдет, к газам, проникающим из камеры сгорания, добавятся еще и пары смазки, которые просто не могут не появиться при повышенной температуре. В головке двигателя обязательно возникнет пробка из пара, если охлаждающая жидкость начнет кипеть. Повысится температура ГБЦ, что поспособствует усилению испарения масла. Горячая смазка теряет вязкость, становится более текучей, способной проникнуть даже сквозь незначительные трещины в сальниках. Поэтому крыльчатка начинает нагнетать воздух, в котором содержатся масляные частицы.

Нерабочая турбина

Турбина может нормально работать на протяжении 150 000 км пробега. Но это возможно только при применении хорошего смазочного вещества и поддержании оптимального давления. Масло в интеркулере обязательно появится, если давление увеличится, а технические характеристики рабочей жидкости изменятся. Некоторое время роль уловителя масляной жидкости будет исполнять радиатор, закрывая частицам путь в камеру сгорания. Когда смазка по уровню достигнет нижних ячеек, возникнет эффект карбюрации и в воздух втянутся масляные частицы. Параметры горючего изменятся.

Маслопровод турбины

Масляный шланг должен беспрепятственно проводить рабочую жидкость. Если его перегнуть, проход смазки будет затруднен. В результате турбина при наличии течи сквозь сальники будет гнать в цилиндры воздух с элементами масляной жидкости.

Последствия: опасно ли масло в интеркулере?

В интеркулере ДВС, пробег которого составляет больше 100 000 км, содержится не менее 40 граммов смазки. Если рабочая жидкость находится ниже уровня внутренних ячеек, это не опасно для работы двигательной системы. А вот если радиатор наполнен смазочным веществом до нижних ячеек, происходит ее активное втягивание в камеры сгорания вместе с воздушной массой. Это становится причиной некачественного выгорания горючего. В ГБЦ и выпускных патрубках появляется детонация. Последствия могут быть серьёзными — клапаны прогорят и с выпускным коллектором случится то же самое.

Диагностика и устранение неисправности

Если в интеркулере рабочая жидкость, нужно выявить причину ее появления. Выполните следующие операции:

• проверка вентиляционной системы поддона;
• замена фильтра;
• осмотр сальников на предмет повреждений.

При отсутствии достаточного опыта эти работы лучше доверить профессионалам. Если осмотр показал исправность системы, возможно, стоит подумать над изменением стиля управления автомобилем. Работа мотора на оборотах свыше 2000 вращений в минуту чревата перегревом охлаждающей жидкости.

В качестве профилактики нужно регулярно проверять воздушный фильтр на предмет засорения. Засоренный фильтр надо немедленно поменять. Также можно осматривать коробку фильтра и его патрубок. Коробку следует проверять на герметичность: неплотное прилегание соединительных элементов чревато попаданием внутрь мусора, из-за чего детали турбокомпрессора быстро изнашиваются. При осмотре патрубков смотрите на наличие мусора и песчинок.

Моторное масло нужно менять, не дожидаясь, пока оно начнет терять свойства. При отсутствии должного количества смазывающего вещества рабочие элементы турбокомпрессора приходят в негодность быстрее. Особенно это касается автомобилей, которые часто эксплуатируются.

Забитый масляной жидкостью интеркулер следует промыть. Для этого его придётся демонтировать. Важно следовать указаниям инструкции. Сначала очищаем от масляных наслоений и грязи наружную часть агрегата. Для внутренней промывки используем жидкость, состоящую из бензина, ацетона и керосина — в равных долях. Полученную смесь заливаем внутрь очищаемого объекта на 12 часов. Затем жидкость выливаем, внутрь заливаем смешанное с водой моющее кухонное средство. Завершающая процедура — тщательная промывка внутренней поверхности кипятком.

Очень важно вовремя обнаружить присутствие рабочей смеси в интеркулере. Это позволит не допустить возникновения неисправностей элементов двигателя и сэкономить на ремонте дорогого агрегата.

Утечка масла из турбокомпрессора: причины и способы устранения

• Сертификаты
• Договора
• Каталог Рубена
• Применяемость ремней Rubena
• Каталог применяемости турбокомпрессоров
• Технические данные по ремням Rubena

Наиболее часто владельцы турбированных машин обращаются к нам и нашим коллегам со словами «турбина погнала масло, отремонтировать сколько будет стоить, а есть такая нормальная бэушная?». Далее выбирается какой-либо вариант по тексту или ставится заглушка. Но на самом деле причиной утечки масла в большинстве случаев является не турбокомпрессор, а неправильная его установка или неправильные обслуживание и эксплуатация двигателя. Чтобы понять из-за чего же «турбина погнала масло» рассмотрим следующие моменты:

1. Масло внутри турбокомпрессора
2. Уплотнения
3. Масло во впуске/выпуске компрессора
4. Масло на выходе из компрессора
5. Масло на выходе из турбины

Масло внутри ТКР

Масло под давлением через напорную магистраль подается в корпус подшипников турбокомпрессора. Проходя через подшипники с большой скоростью, масло смешивается с воздухом (картерными газами). На выходе из подшипников масло, смешанное с воздухом, представляет собой уже некую пену, которая под действием силы тяжести сначала стекает вниз корпуса подшипников турбокомпрессора, а затем по сливной магистрали в масляный поддон двигателя. Если на ее пути окажется какое-либо препятствие, то она начнет собираться в корпусе. Когда уровень масляной пены превысит уровень уплотнений, масло начнет поступать в корпусы турбинного и компрессорного колес(горячую и холодную улитки) через промежуток в уплотнительном кольце.

Уплотнения

Наиболее частой ошибкой в представлениях о турбокомпрессоре является представление о назначении уплотнений со сторон турбинного и компрессорного колес. Основным назначением этих уплотнений является предотвращение попадания газов под высоким давлением в корпус турбокомпрессора и далее в картер двигателя. Тот факт, что эти уплотнения не дают маслу попадать в корпуса турбинного и компрессорного колес, вторичен. Турбокомпрессоры некоторых моделей производятся даже без уплотнения со стороны турбинного колеса. Почти во всех случаях утечка масла из турбокомпрессора не является следствием нарушения уплотнений, хотя существуют и исключения из этого правила.

Масло во впуске/выпуске компрессора

Причиной некоторых «утечек» является воздушный фильтр. В воздушном фильтре (мокрого типа) с уже загрязненным маслом или недостаточной емкости воздух, проходящий через него с большой скоростью, может захватывать капли масла и нести их в корпус компрессора. Такаю «утечку» можно наблюдать только на выходе из компрессора, а чтобы ее устранить необходимо заменить либо масло в фильтре, либо заменить фильтр на другой.

Масло на выходе из компрессора

Воздушный фильтр сухого типа после продолжительной работы забивается частицами пыли, его сопротивление увеличивается и следовательно увеличивается падение давления на нем. Появляется небольшой вакуум на входе в компрессор. Этот вакуум никак не влияет на утечку масла, если двигатель работает при средних или больших нагрузках, потому что за компрессорным колесом существует избыточное давление. При работе двигателя на холостых оборотах или при малых нагрузках вакуум образуется не только на входе в компрессор, но на выходе из него. Если такое состояния продлится некоторое время, то масло начнет высасываться из корпуса подшипников турбокомпрессора и попадать во впускной коллектор двигателя. Решение такой проблемы довольно простое. Можно либо установить датчик между воздушным фильтром и турбокомпрессором, который будет показывать когда необходимо заменить фильтр, либо проводить замену фильтра в соответствии с требованиями производителя авто.

Масло на выходе из турбины

Обычно утечка масла на выходе из турбины свидетельствует о проблемах в дренажной системе. Что-то заставляет подниматься масляную пену выше уровня уплотнений. Необходимо убедиться в том, что сливная гидролиния находится в вертикальном положении (максимально допускается 35 градусное отклонение от вертикального положения), и что она не имеет загибов, в которых может собираться масло. Также необходимо убедиться в том, что сливная гидролиния присоединяется к двигателю в таком месте, которое не создает дополнительного сопротивления течению масла и находится выше уровня масла в картере.

Правила эксплуатации турбокомпрессора

Турбокомпрессор работает в тяжелых условиях: высокая температура отработавших газов (до 1050С) и большая частота вращения вала (до 280.000об/мин). Масло, подаваемое в турбокомпрессор для смазки и охлаждения, забирается из масляной системы двигателя, необходимо, чтобы оно было всегда чистым и соответсвовало требованиям, предъявляемым изготовителем двигателя. После запуска необходимо дать поработать двигателю в режиме холостых оборотов примерно 1 минуту. Это необходимо для того, чтобы давление масла в системе смазки поднялось до рабочего, и масло попало в подшипники турбокомпрессора. Перед выключением двигателя также следует дать ему поработать несколько минут(1-3) в режиме холостых оборотов для того, чтобы дать возможность деталям турбокомпрессора остыть.

Факторы, влияющие на срок службы турбокомпрессора (турбины).

Анализ повреждений турбокомпрессоров показывает, что около 40% повреждений являются следствием попадания посторонних предметов на лопатки компрессорного или турбинного колес. Еще 40% повреждений вызваны неисправностью системы смазки. Оставшиеся 20% повреждений вызваны другими причинами.

К посторонним предметам, которые часто попадают на лопатки турбинного колеса, относятся: отломившиеся части клапанов и камеры сгорания; неправильно установленная прокладка (части прокладки могут оторваться и попасть в выпускной коллектор); болты, гайки и шайбы, которые при замене турбокомпрессора падают в выпускной коллектор; отломившиеся части поршней ДВС. Все эти предметы, даже при незначительном своем размере, приводят к серьезному повреждению турбинного колеса.

Повреждение компрессорного колеса от попадания посторонних предметов случается реже, чем турбинного колеса. К посторонним предметам, попадающим на компрессорное колесо, относятся: элементы воздушного фильтра; кусочки резины или армирующей проволоки, оторвавшиеся от впускных патрубков; болты, гайки и шайбы, попавшие во впускной патрубок при замене турбокомпрессора.

Неисправностей системы смазки, вызывающих повреждения турбокомпрессора, может быть несколько. Наиболее часто встречаются отложения в трубопроводах, по которым подается и отводится масло в турбокомпрессор. Эти отложения значительно уменьшают площадь проходного сечения трубопровода, а иногда и полностью забивают трубопроводы. Для нормальной работы турбокомпрессора очень важно, чтобы при тяжелых условиях работы подавалось определенное производителем количество масла в подшипники турбокомпрессора. Масло перед подачей в подшипники обязательно должно пройти через фильтр. При постоянной подаче чистого масла в необходимых количествах подшипники турбокомпрессора могут проработать тысячи часов без заметного износа.

Повреждения турбокомпрессора могут быть вызваны также повышенной температурой отработавших газов при работе машины на больших высотах над уровнем моря. Любой двигатель, который работает при температурах близким к предельным на уровне моря, превысит эти температуры на высоте 1500м над уровнем моря. Также работа на таких высотах над уровнем моря может привести к превышению максимальной скорости вращения вала турбокомпрессора. Поэтому необходимо в соответствии с требованиями производителя изменить систему подачи топлива. Кроме этого, на увеличение температуры отработавших газов занчительное влияние оказывают: позднее зажигание, бедная сместь и поздний момент впрыска.

Повышенное сопротивление на впуске, причинами которого могут быть воздушный фильтр, поврежденные соединения или патрубки недостаточного диаметра, ведет к уменьшению количества воздуха, поступающего в цилиндры, и повышению температуры отработавших газов. Повышенное сопротивление на впуске и работа на больших высотах над уровнем моря могут привести к поломке корпуса турбинного колеса и даже к поломке самого турбинного колеса под действием высоких температур.

Если не менять воздушный фильтр в соответствии с требованиями производителя, то существует высокая вероятность отложения грязи в корпусе компрессорного колеса, что приведет к уменьшению поступления воздуха в цилиндры и далее к перегреву. Так же неплотно прилегающие прокладки во впускном и выпускном коллекторе приводят к уменьшению подачи воздуха.

Иногда соединения турбокомпрессора с впускным и выпускными коллекторами сделаны так, что расширение выпускного коллектора и других частей, соединенных с турбокомпрессором, вызывают действие больших нагрузок на элементы турбокомпрессора. Эти нагрузки могут привести к изменению размеров корпусов турбинного и компрессорного колес так, что колеса начнут тереться по корпусам. Недостаточно жесткое крепление турбокомпрессора к двигателю, которое не может предотвратить чрезмерную вибрацию турбокомпрессора, может вызвать так же искажение формы элементов турбокомпрессора и привести к поломкам.

Поломку турбокомпрессора можно практически исключить, если не допускать попадания посторонних предметов на лопатки турбинного и компрессорного колес, превышения допустимых температур работы турбокомпрессора и если обеспечить подачу качественного масла в турбокомпрессор в требуемом количестве.

Почему Турбина «ест масло»

«Турбина ест масло» или «Турбина гонит масло»— такое выражение можно часто услышать от водителей или мастеров, ремонтирующих турбированные моторы автомобилей, и это означает то, что узел приходит в негодность, и его в скором времени придется менять. При изношенности деталей турбины теряется мощность, пропадает динамика авто, приходится проверять уровень и доливать моторное масло через каждую 1 тыс. км, а то и чаще.

Турбина – достаточно «капризная» вещь, выходит из строя по разным причинам. Чтобы она служила как можно дольше, необходимо проводить ряд профилактических мер, иначе замены автомобильного турбокомпрессора не избежать – ремонт здесь обходится не дешевле, чем само устройство в сборе, и во многих случаях нецелесообразен.

Для чего нужна автомобильная турбина

Турбокомпрессор предназначен для нагнетания дополнительной порции кислорода в камеры сгорания ДВС (двигателя внутреннего сгорания), так как при стандартной подаче топливовоздушной смеси в цилиндры воздуха не хватает, из-за этого теряется КПД, соответственно, эффективность работы мотора снижается.

Система сконструирована так, что часть выпускных газов поступает в корпус турбины на «горячую» крыльчатку, которая, вращаясь, начинает нагнетать воздух во впускной тракт ДВС. Вал крыльчатки вращается в подшипниках, сам механизм от раскаленного выхлопа сильно нагревается. Чтобы как-то охладить работающий узел, придуман интеркулер, который остужает воздушный поток до температуры 50-60 градусов. ИЗОБРАЖЕНИЕ

Также в турбине имеется и другая крыльчатка, «холодная», которая закачивает воздух со стороны впускного коллектора, но она тоже нагревается от остальных частей механизма, только не настолько сильно. Одним словом, турбина устанавливается для того, чтобы увеличить мощность двигателя, повысить коэффициент полезного действия автомобильного двигателя, сделать мотор более приемистым и динамичным. Но турбокомпрессор работает при большой нагрузке и в тяжелом температурном режиме, поэтому требует ухода и соблюдения правил эксплуатации авто.

Наиболее частые поломки в системе турбонаддува

В процессе эксплуатации автомобиля турбированный двигатель подвергается износу, так как все узлы и агрегаты ДВС имеют свой определенный ресурс. Также со временем изнашиваются детали турбины, но турбокомпрессор может выйти из строя и раньше положенного времени, и основные причины неисправностей здесь следующие:

• • в моторе используется грязное масло;
• • произошел удар, из-за которого пострадали детали турбины;
• • масла в двигателе недостаточно;
• • турбокомпрессор перегрелся.

В основном поломки в системе турбонаддува происходят из-за нарушений правила эксплуатации авто, несвоевременного техобслуживания.

1. Механические повреждения турбины

Крыльчатка, подшипники или вал могут пострадать в результате удара во время аварии, в таком случае турбину ремонтировать бесполезно, ее следует менять. Может произойти и другая ситуация, например, на лопасти попал посторонний предмет (гайка, болт и прочее). Поэтому перед установкой турбокомпрессора необходимо внимательно проверить каналы впускного и выпускного тракта, здесь не должно быть лишних деталей. Также коллекторы следует очистить от пыли и грязи, из-за загрязнения происходит интенсивный износ трущихся частей турбокомпрессора.

Повреждения лопастей «холодной» крыльчатки свидетельствует о том, что во впускной тракт попал посторонний предмет, это может быть крепеж, ветошь или что-то другое. Если повреждаются лопасти «горячей» крыльчатки (со стороны выпускного коллектора), большая вероятность того, что имеются серьезные неисправности в самом двигателе. Когда «горячая» крыльчатка имеет повреждения, вероятно, что в двигателе повреждены поршни, поршневые кольца или седла клапанов. Правда, здесь следует оговориться: если разрушается седло клапана, оно сразу же разлетается по всем цилиндрам, появляется сильный стук, и мотор может заклинить в любой момент.

Если вы занимаетесь снятием и установкой турбины, ее очисткой от грязи, ни в коем случае не сгибайте лопасти – это приведет к поломке турбокомпрессора, и последствия таких действий будут весьма печальными.

2. Последствия работы мотора на грязном масле

О своевременной смене масла в ДВС сказано много, также понятно, что нельзя использовать расходные материалы низкого качества, а тем более фальсификат. Но грязь, частицы абразива и кокс, присутствующие в смазке, оказывают негативное влияние не только на ДВС, но и на детали турбокомпрессора – изнашиваются подшипники и вал ротора, из-за попадания абразивных частиц в узел происходит перегрев. Грязным масло бывает не только из-за того, что оно не вовремя меняется, или не соответствует требованиям к качеству, здесь причины еще могут быть следующими:

• • в масляном фильтре неисправен обратный клапан;
• • маслофильтр засорен (допустим, он остался старым при очередной замене масла);
• • мастера во время проведения ремонта занесли грязь в двигатель.

Чтобы избежать преждевременной поломки турбины, следует использовать только высококачественные моторные масла и маслофильтры, применять лишь те расходные материалы, которые рекомендованы заводом-изготовителем.

3. Низкий уровень масла в ДВС

Для любого дизельного двигателя ямз необходимо поддерживать достаточный уровень масла, если смазки в системе будет меньше, чем нужно, может произойти масляное голодание, и даже застучать коленчатый вал. Но если для ДВС кратковременная нехватка смазки еще как-то допустима (например, уровень масла по щупу немного ниже отметки MIN), то турбина не терпит масляного голодания. В этом случае детали турбокомпрессора подвержены интенсивному износу в результате перегрева и работы «на сухую».

Другие причины, из-за которых могло произойти масляное голодание турбины:

• • недостаточное давление масла – изношены шестерни маслонасоса, присутствует общий износ трущихся деталей в двигателе (коренных шеек коленвала, опор распредвалов);
• • некорректная установка турбины, из-за чего произошел «сухой» старт;
• • запуск двигателя после длительного простоя автомобиля;
• • попадание охлаждающей жидкости или топлива в смазку, поэтому масло частично потеряло свои смазочные свойства;
• • обрыв маслопровода (шланга масляного радиатора), в результате вытекло масло;
• • попадание герметика в масляную систему;
• • неисправный редукционный клапан, по этой причине давление масла упало ниже нормы;
• • сужение канала в маслоподающей трубке.

Чтобы турбина не пострадала от масляного голодания, водителю необходимо регулярно проверять уровень масла по щупу, следить за давлением в масляной системе по датчикам, периодически осматривать состояние масляных патрубков.

4. Перегрев турбокомпрессора

Под воздействием высоких температур и при недостаточном количестве масла в турбокомпрессоре образуется сажа и копоть, детали турбины закоксовываются — или, другими словами, образуется нагар. Если двигатель заглушить на больших оборотах, смазка на ротор турбины перестанет подаваться, хотя лопасти еще некоторое время будут продолжать крутиться. Из-за этого происходит перегрев, и как следствие, быстрый износ трущихся частей системы турбонаддува.

Чтобы турбина лишний раз не перегревалась, а ее детали достаточно смазывались, прежде чем заглушить мотор, необходимо дать ДВС некоторое время поработать на холостых оборотах. В этом случае нагрузка на турбокомпрессор будет минимальной, и он успеет остыть. Также водителю следует учитывать, что работа двигателя с повышенной нагрузкой приводит к деформации подшипников вал ротора, подгоранию масла, вследствие чего образуется кокс. Из-за перегрева на валу ротора образуются задиры, теряют свою герметичность уплотнения.

Другие причины, по которым может перегреваться турбокомпрессор:

• • засорен воздушный фильтр, из-за этого вместе с воздухом на ротор попадает пыль;
• • замена масла производится реже, чем положено, из-за грязи возникает повышенное трение, детали перегреваются;
• • турбина установлена неквалифицированными мастерами;
• • использовано моторное масло, не соответствующее техническим условиям, оно обладает низкими смазывающими свойствами.

Из-за перегрева разрушаются различные части турбокомпрессора, в том числе и «улитки» (корпуса) впускной и выпускной системы. Также перегрев происходит из-за тяжелых условий эксплуатации – при высокой нагрузке, постоянной работе двигателя в пыльных условиях, в жаркое время года.

Почему из турбины может вытекать масло

Течь масла через турбокомпрессор – достаточно частое явление, и оно не всегда проявляется из-за дефектов самой турбины.

Причины здесь могут быть разными:

• • уровень масла в системе больше положенного;
• • забита вентиляция картерных газов ДВС;
• • изношена цилиндро-поршневая группа, из-за этого внутри двигателя создается большое давление;
• • засорен катализатор (каталитический нейтрализатор);
• • забился маслосливной канал турбины;
• • в соединении сливного патрубка с турбиной было использовано много герметика, за счет чего диаметр сливного отверстия уменьшился.

По всем вышеперечисленным причинам можно понять, что многие из них связаны с проблемами слива масла. В «улитку» турбины смазка подается под давлением через подающую магистраль, затем происходит ее смешивание с воздухом и выпускными газами. В результате образуется масляная пенка, в дальнейшем она стекает в нижнюю часть корпуса турбины, и только затем попадает в маслосливную магистраль, а по ней уже возвращается в поддон двигателя.

Если сливной канал будет недостаточно широким, или масла окажется больше нормы, оно будет задерживаться в корпусе турбокомпрессора, вытекать через уплотнители. Здесь нужно удостовериться, что в сливе нет лишних изгибов, где может скапливаться масло. Также следует проверить, что сливная линия расположена выше уровня смазки в поддоне ДВС. Если все в порядке, можно приступать к проверке состояния вентиляционной системы двигателя, проводить диагностику поршневой.

Уплотнительные кольца в турбине

Многие ошибочно думают, что уплотнения турбокомпрессора предназначены только для того, чтобы не происходило попадание масла в корпус турбины. Отчасти это так, но основная задача уплотнений – не позволять газам под большим давлением попадать в «улитку» турбины, а затем и в картер ДВС. Некоторые марки турбокомпрессоров выпускаются промышленностью вообще без уплотнительного кольца со стороны впускного тракта, несмотря на это, течи масла здесь не происходит.

Течь масла в результате засора воздушного фильтра

Во время эксплуатации автомобиля от пыльного и грязного воздуха постепенно начинает засоряться воздушный фильтр ДВС, в фильтрующем элементе скапливаются пылинки, частички абразива. Сопротивление воздушному потоку увеличивается, и за счет этого на входе турбокомпрессора создается некоторый вакуум. На средних и больших оборотах при засоренном фильтре двигатель ведет себя нормально, так как за колесом компрессора имеется избыток давления, поэтому течи масла нет.

Но на холостом ходу и малых оборотах вакуум создается на выходе и входе, когда мотор работает на малой нагрузке долго, масло под воздействием разрежения начинает подниматься с нижней части корпуса турбины и появляться во впускном коллекторе. Решить проблему здесь достаточно просто – нужно из корпуса воздушного фильтра достать фильтрующий элемент и произвести его визуальный осмотр на предмет засорения. Если нет возможности сразу купить новый фильтр, его можно продуть сжатым воздухом. Вообще замену фильтра следует проводить по регламенту, установленному заводом-изготовителем, но если авто ездит по пыльным дорогам, элемент меняется чаще.

Влияние засоренного катализатора на турбину

Если копотью и сажей забивается катализатор, то в этом случае создается сопротивление выпускным газам, из-за чего возрастает нагрузка на ротор турбокомпрессора. Эксплуатация автомобиля с забитым каталитическим нейтрализатором приводит не только к повышенному расходу топлива, ухудшению динамики и снижению мощности ДВС, но и к преждевременному износу подшипников ротора турбины. В результате приходится или ремонтировать турбокомпрессор, или полностью его менять.

Что делать, если течет турбина

Причин течи масла из турбокомпрессора много, но если в этом виновата лишь сама турбина, ее необходимо менять:

• • качественный ремонт турбокомпрессора могут выполнить только высококвалифицированные специалисты, профессионалов в этом деле мало;
• • стоимость подобной работы высока, во многих случаях она сопоставима с ценой новой турбины, или может быть даже выше.

Если вы определили, что через турбокомпрессор течет масло, рекомендуется сразу же обращаться к квалифицированным мастерам на станцию техобслуживания.

Продление срока службы турбокомпрессора

Основная причина масляной течи через турбину – избыток давления, создаваемый в картере двигателя, чтобы его не возникало, необходимо регулярно проводить ряд профилактических мер. Также следует не забывать о своевременном ТО, профессионалы автомобильного ремонта советуют выполнять следующее:

• • своевременно производить замену моторного масла и маслофильтра, грязь в масляной системе пагубно влияет на турбину, «убивает» ее;
• • проверять состояние воздушного фильтра даже в том случае, если еще не пришел срок его замены. При этом осматривается не только сам фильтрующий элемент, но и корпус фильтра, воздушный патрубок;
• • периодически снимать и очищать патрубки, идущие от турбокомпрессора;
• • проверять герметичность самого корпуса воздушного фильтра. Если короб не герметичен, в обход фильтрующего элемента пыль будет попадать на крыльчатку турбокомпрессора.

Эксплуатируя автомобиль с турбированным двигателем, нельзя экономить на расходных материалах: следует заливать в мотор лишь качественное моторное масло, использовать фильтры оригинального производства. Также нужно помнить, что серийная машина с турбодвигателем не предназначена для гонок, хотя и обладает достаточно мощным силовым агрегатом.

В случае выхода из строя турбины ее замену нужно доверять профессионалам, и на собственные силы не надеяться. Есть немало примеров, когда самостоятельный монтаж и демонтаж турбокомпрессора приводил к плачевным результатам, и владельцу автомобиля приходилось дорого расплачиваться за свою неквалифицированную работу.

Как определить, что турбина гонит масло?

Как предотвратить течь масло через турбину?

Для того чтобы не допустить течи масла через турбокомпрессор необходимо исключить образование избыточного давления.

Специалисты рекомендуют выполнить следующие действия профилактического характера:

Проверка воздушного фильтра

Нужно убедиться, что он не засорён. Если он забит мусором и пылью надо безотлагательно выполнить его замену. Обязательно на предмет засорения осматриваются заборный патрубок и коробка воздушного фильтра.

Проверка герметичности коробки воздушного фильтра

Через неплотно прилегающие соединительные элементы воздухозаборной системы двигателя возможно попадание мелких песчинок, которые могут привести к повышенному износу рабочих элементов турбокомпрессора.

Промывка и очистка патрубков

Рекомендуется выполнить очистку патрубков, идущих от воздушного фильтра к турбине и от турбокомпрессора до впускного коллектора. Особое внимание следует уделить удалению песка.

Своевременная замена моторного масла

Зачастую экономия на периодичности и сроках замены масла в двигателе играет роковую роль в эксплуатации турбокомпрессора. Его элементы, испытывающие дефицит в качественной смазке очень быстро придут в негодность особенно при активной эксплуатации.

При необходимости замены турбокомпрессора не нужно экономить на услугах профессионалов. Зачастую самостоятельные попытки выполнить монтажные работы заканчиваются неудачей и приходиться платить дважды.

Спасибо за внимание, удачи вам на дорогах.

Почему образовывается недостаточное давление масла в турбине

Система подачи масла турбины целиком и полностью зависит от системы маслоснабжения двигателя. Турбина не выходит из строя сама по себе, она выходит только лишь в случае других проблем с двигателем. Именно поэтому, если в турбине наблюдается недостаточное давление масла, то следует изучать работу всей системы маслоснабжения.

Возможные причины низкого давления масла:

1. Забит масляный фильтр двигателя, необходимо его заменить по регламенту.
2. В двигатель залито масло неправильной вязкости.
3. Масло уже выработало свой ресурс и требует замены.
4. Забиты масляные каналы, по которым перемещается масло в двигателе.
5. Износ двигателя, в систему попадает стружка и другая грязь, которая препятствует перемещению масла.
6. Проблемы с трубкой подачи масла под высоким давлением в турбину.

После того как будет выполнена комплексная диагностика двигателя, профессионал сможет сказать о том, почему внутри турбины образовалось недостаточное давление масла. Также будет предложен самый оптимальный способ решения возникшей проблемы.

Чем грозит недостаточное давление масла в турбине

Во время работы турбина вращается на очень большой скорости, это необходимо для того, чтобы создать необходимое давление воздуха во впускном коллекторе. Чем больше обороты двигателя, тем больше газов выбрасывается в выпускной коллектор, тем быстрее вращается первая «улитка» и тем быстрее вращается вторая. При этом с ростом оборотов возрастает и давление масла в турбине, ведь его необходимо больше.

Если на больших оборотах внутрь турбину подается недостаточное количество масла, оно быстро вырабатывается, то в результате может произойти заклинивание вала. Резкая остановка турбины во время работы может разрушить лопасти и даже корпус самой турбины, поэтому потребуется дорогостоящий ремонт или даже замена всего узла. Необходимо постоянно следить за давлением масла в турбине и двигателе, если появляются проблемы то сразу же их решать, дальнейшая эксплуатация приведет к серьезным неисправностям.

Способы устранения неисправности

Прежде всего, если масло не менялось по регламенту, то необходимо сделать это. Также необходимо заменить фильтр масла в двигателе, который может быть забит и тем самым снизит давление масла в системе. Если двигатель изношен, то менять масло необходимо чаще установленного регламента, ведь в масло попадают различные частицы, которые быстрее забивают собой каналы и фильтр.

Если масло было залито большей вязкости, нежели этого требует техническая документация двигателя, то внутри может также создаваться недостаточное его давление. В этом случае необходимо, слить масло и залить то, которое допускается к вашему силовому агрегату.

Если проблема в подводной трубке масла к турбине, то ее необходимо снять и тщательно очистить, если это не возможно, то необходимо этот элемент заменить. Также проблемы могут быть в каналах двигателя, которые закупорены и препятствуют свободному перемещению масла, их также необходимо чистить.

Почему турбина гонит масло в интеркулер?

1. Деформация сливного маслопровода. Сам по себе маслопровод представляет собой изогнутую трубку. Он располагается между турбиной и картером, по нему происходит доставка масла из картера в турбину. Для того. чтобы понять в этом ли дело, необходимо оценить общее состояние сливного маслопровода. В случае повреждения или деформации маслопровода доставка необходимого количества масла к турбине происходит с перебоями, кроме того из-за деформации повышается давление в системе. Избыточное давление в системе приводит к тому, что масло ищет любые пути для того, чтобы выйти. В итоге, просачиваясь через наиболее уязвимые места, такие как уплотнители, оно проникает в интеркулер.
2. Загрязнение маслопровода. Такая проблема встречается, как правило, у автомобилей с большим пробегом. Большая выработка и ряд сопутствующих проблем, в том числе и плохое масло, приводят к тому, что турбина гонит масло в интеркулер по причине забитого маслопровода. Внутренний диаметр маслопроводящего канала уменьшается за счет различных отложений, в результате пропускная способность снижается. Возникает избыток давления и, как я уже говорил, масло ищет пути выхода для снижения давления. Таким образом оно нередко попадает в интеркулер.
3. Неисправный воздуховод. Если во время эксплуатации каким-то образом произошло повреждение воздуховода, турбина может начать бросать масло в интеркулер. Причина заключается в том, что в случае нарушения герметичности возникает зона разрежения, которая затягивает моторное масло, забрасывая его в интеркулер. Мелкие пробои и трещинки, в принципе, поддаются ремонту, однако в случае критических повреждений замена воздуховодов обязательна.
4. Критическое загрязнение воздушного фильтра. Для обладателей турбовых моторов чистота фильтрующих элементов очень важна, поэтому замена должна быть регулярной и по возможности преждевременной. Несмотря на свою простоту, воздушный фильтр довольно важный элемент, от которого много зависит, в том числе и исправная работа турбокомпрессора. Недостаток воздуха при загрязненном фильтре крайне негативно сказывается на производительности турбины. Возникает зона разрежения, в которой происходит подсос и заброс масла в интеркулер.

Актуально: Что такое турботаймер на дизель и стоит ли его устанавливать?

Редкие случаи

Теперь остановимся на более редких, частных, случаях, которые, однако, иногда беспокоят автолюбителей.

Механическое повреждение турбины. В частности, это может быть вследствие ДТП или другой аварии, попадание на крыльчатку какого-нибудь постороннего тяжелого предмета (например, болта или гайки, оставленного после монтажа), или попросту брак изделия. В этом случае, к сожалению, ремонт турбины вряд ли возможен, и лучше поменять ее, поскольку поврежденный узел все равно будет иметь гораздо более низкий ресурс, поэтому это будет невыгодно с экономической точки зрения.

Например, имеет место течь масла снаружи турбины со стороны компрессора. Если при этом диск диффузора прикрепляется к сердцевине при помощи болтов, например так как это реализовано в турбокомпрессорах Holset H1C или H1E, то, возможно, один из четырех крепежных болтов уменьшил момент натяжения или сломался. Реже возможна его потеря по причине вибрации. Однако если его просто нет — нужно установить новый и подтянуть все болты с необходимым моментом. Но когда болт сломался и внутренняя его часть попала в турбину, то ее нужно демонтировать и попытаться найти отломанную часть. В самом худшем случае — выполнить ее полную замену.

Течь из соединения диска диффузора с улиткой. Тут проблема состоит в том, что нужно убедиться, а масло ли вытекает из упомянутого соединения. Так как в старых моделях турбокомпрессоров использовалась специальная густая смазка, обеспечивающая их герметичность. Однако в процессе эксплуатации турбины, под воздействием высоких температур и повреждении уплотнений эта смазка может вытекать. Поэтому для дополнительной диагностики необходимо демонтировать улитку и выяснить, имеют ли место потеки масла внутри воздушных клапанов. Если их нет, а вместо них имеется лишь влажность, то можно не беспокоиться, вытереть ее ветошью, и собрать весь агрегат в исходное состояние. В противном случае необходимо выполнить дополнительную диагностику и воспользоваться одним из приведенных выше советов.

Высокий уровень масла в картере. Изредка в турбированных двигателях лишнее масло может выливаться из системы вследствие его высокого уровня в картере (выше отметки MAX). В данном случае необходимо слить излишки смазывающей жидкости до максимально допустимого уровня. Делать это можно либо в гаражных условиях, либо в автосервисе.

Конструкционные особенности двигателя. В частности, известны случаи, когда некоторые мотора в силу своей конструкции сами создавали сопротивление самотечному сливу масла из компрессора. В частности, это происходит потому, что противовес коленчатого вала двигателя своей массой как бы забрасывает масло обратно. И тут уже ничего поделать нельзя. Нужно лишь внимательно следить за чистотой мотора и уровнем масла.

Износ элементов цилиндропоршневой группы (ЦПГ). При этом возможна ситуация, когда отработанные газы прорываются в поддон картера и создают там повышенное давление. Особенно это усугубляется, если вентиляция картерных газов работает некорректно или не в полной мере. Соответственно, при этом самотечный слив масла затруднен, и турбина попросту выгоняет его из системы через слабые уплотнения. Особенно если последние уже старые и прохудившиеся.

Забитый сапунный фильтр. Он находится в системе вентиляции картерных газов и может также со временем забиваться. А это, в свою очередь, приводит к ее некорректной работе. Поэтому вместе с проверкой работоспособности вентиляции имеет место проверить и состояние указанного фильтра. При необходимости его нужно заменить.

Неправильная установка турбины. Или другой вариант — установка заведомо некачественной или неисправной турбины. Этот вариант, конечно, редкость, однако если вы выполняли ремонтные работы в автосервисе с сомнительной репутацией, то его также нельзя исключать.

Отключение клапана ЕГР (EGR). Некоторые автолюбители в ситуации, когда турбина «подъедает» масло, советуют отключить клапан EGR, то есть, клапан рециркуляции отработанных газов. На самом деле, действительно, такой шаг можно предпринять, однако необходимо дополнительно ознакомиться с последствиями этого мероприятия, поскольку он влияет на многие процессы в двигателе. Но помните, что даже если вы решитесь на такой шаг, все равно необходимо будет найти причину, из-за которой происходит «подъедание» масла. Ведь при этом его уровень постоянно падает, а работа двигателя в условиях масляного голодания очень вредна для силового агрегата и турбины.

Как поступить, если возникло препятствие на пути слива масла из компрессора

Масло под давлением подается в корпус турбины через специальную магистраль. Проходит через подшипники на большой скорости, смешивается с выхлопными газами (в небольшом количестве) и воздухом. Теперь оно превращается в некую маслянистую пену, которая стекает сначала вниз корпуса турбины, а после в поддон мотора. Если какое-то препятствие мешает прохождению, то масляная пена накапливается в корпусе. При превышении уровня уплотнений она поступает в корпус компрессорного и турбинного колес.

Порядок действий:

1. Проверить изоляцию маслосливной системы – она должна быть присоединена к мотору в том месте, где нет сопротивления току масла, то есть выше уровня масла в картере.
2. Убедиться, что сливная гидравлическая линия расположена вертикально (допустимое отклонение не более 35 °C).
3. Проверить вентиляцию картера и поршневую группу на износ.

Вы заметили, что турбокомпрессор начал «есть» масло и вам приходится доливать его каждую тысячу километров до полулитра и больше? Не ждите, пока машина потеряет мощность, а турбина совсем выйдет из строя, обращайтесь наш турбосервис – мы решим проблему с наименьшими затратами для вас.

Протечка масла в турбине? Причины возникновения проблемы, способы её решения

Турбина гонит масло. Почему так происходит?

Немного об особенностях конструкции турбокомпрессора. Герметизация подшипников в корпусе осуществляется посредством бесконтактных уплотнений лабиринтного типа. Что собой представляет лабиринт? Зазор между кольцом прямоугольного сечения и канавками на валу. Упругое кольцо на подшипнике позволяет осуществление надёжной фиксации, создание в так называемом лабиринте зон, внутри которых давление выше атмосферного. Поэтому газы и жидкости не вырываются наружу.

Можно ли обойтись без герметизации турбины, или эта мера имеет особую важность?

Главная задача уплотнения – изолирование пустот камеры от газов, под воздействием которых вращается турбинное колесо. При условии исправности мотора значение давления внутри корпуса близко к атмосферному. Для соединения с картером предусмотрена трубка, предназначенная для слива масла. Из-за избыточного давления внутри агрегата отработавшие газы неизбежно становятся серьёзной проблемой для двигателя. Подобное развитие событий исключается благодаря уплотнению. На качество последнего влияет износ канавки, кольца.

Следствием плохого уплотнения являются:

• увеличение подвижности ротора;
• выработка подшипников.

Признаки неисправностей вентиляционной системы картера

Обязательно следует обратить внимание на компрессорную сторону. Речь об относительно незначительном давлении наддува. При таком режиме двигатель работает на пониженных оборотах. В данном случае под крыльчаткой создаётся разряженная среда, давление постепенно увеличивается. Воздух в картер не поступает. Однако стоит напомнить: масло обычно выносится со стороны компрессора.

Признак неисправной системы вентиляции картера – черная сажа на крыльчатке компрессора

Защитные мероприятия определяются размещенными на валу шайбами ли буртиками, экранами различной формы, двойными лабиринтами.

Между тем выше перечисленное зачастую не приносит желаемого результата: уплотнения не могут оставаться абсолютно герметичными. Газы находят путь для выхода. Не следует рассчитывать, что при эксплуатации турбодвигателя не будут замасливаться патрубки. Интенсивность данного процесса зависит от следующих факторов:

1. Конструктивные особенности силовой установки, её техническое состояние.
2. Используемые компоненты.
3. Соблюдение правил эксплуатации.
4. Своевременность проводимых сервисных мероприятий.

Важно! Расход масла, дополнительные требования относительно используемых компонентов указываются в инструкции. Проницаемость уплотнений напрямую зависит от перепадов давления.

Фильтр системы вентиляции не менялся с момента его установки на заводе

В режиме холостого хода пары выходят через компрессорную сторону. Причина – недостаточное давление наддува. Под компрессорным колесом образуется зона наибольшего разряжения. Исходя из технологических особенностей, желательно не допускать длительной работы турбодвигателя в режиме холостого хода. Лимит времени примерно полчаса. Пренебрежение этим правилом влечёт:

• повышение разрежения;
• вынос масляного тумана.

Ситуацию усугубляет масляный фильтр, находящийся в ненадлежащем состоянии. Тем не мене описанные явления нельзя отнести к признакам течи турбины. Если маслу по сливной трубке обеспечен беспрепятственный возврат в картер, то всё в полном порядке. Опасения должна вызывать его нарушенная циркуляция.

Основные факторы, определяющие затруднение слива масла: увеличилось противоположное давление картерных газов; сечение сливной магистрали стало значительно меньше. Как правило, это возникает вследствие: закупоренной (пережатой трубки); смещённой прокладки.

Еще бы она не потекла – «монтажники» присоединили трубку для слива масла, забыв удалить пластиковую технологическую заглушку!

Газы могут выходить под более высоким давлением из-за износа центральной поршневой группы, плохо функционирующего маслоотделителя, фильтра, неработоспособного клапана. Иной раз величина противодавления превышает все заявленные параметры. Недопущению этого способствуют соблюдение инструкции от производителя турбины, в которой указаны:

• требования к двигателю автомобиля;
• на какое сопротивление рассчитан воздушный фильтр.

Заключение

Из сказанного следует непреложная истина: турбина с неизношенными до критического уровня уплотнениями (тем более, турбина новая) сама по себе не потечет. Если она все же течет, на то есть внешняя причина, которую надо установить и устранить:

1. несоблюдение правил эксплуатации;
2. неправильная установка;
3. проблема с другими узлами и агрегатами автомобиля;
4. несвоевременное прохождение сервисного обслуживания.

От клиентов нередко приходится слышать такое: «Поменял турбину, а она как текла, так и течет!» или: «Поставил, а она не дует!». Хорошо, если клиент понимающий и ему можно растолковать, что кроме турбины есть множество второстепенных причин попадания масла в камеру сгорания. Что отсутствие давления наддува может быть следствием обычной «дыры» в напорной части впуска или неисправности системы внешнего регулирования. Что, принимая решение о замене турбины, желательно понимать.

Никакая новая турбина не излечивает застарелые болячки двигателя. В противном случае велика вероятность получить неприятный результат: вал – пополам, турбина – вдребезги.

Когда турбина начинает гнать масло

Статистика, которая знает все, говорит о том, что машин с турбированными силовыми установками становится все больше. И это нормально, их использование несет прямые и косвенные выгоды автовладельцу. Применение турбирования позволяет более рационально использовать топливо. Использование турбин позволяет увеличить мощность двигателя без изменения объема камеры сгорания. Это достигается за счет использования сжатого воздуха, нагнетаемого турбиной.

Основной недостаток в работе турбины

Опыт использования турбированных двигателей показывает, что эти агрегаты имеют ряд технических проблем. И одна из них — это течь масла из турбины. И тут надо сказать, что замена турбины не всегда помогает ее устранить. Почему турбина гонит масло? В чем первопричина этой неполадки?

Масло вытекает из турбины только по одной причине — высокого давления. Для проталкивания воздуха ей приходится прикладывать большее усилие. Именно это и служит причиной того, что через подшипники скольжения начинается течь масла.

Что необходимо сделать для нормализации давления?

Для этого, при монтаже турбинного агрегата, необходимо выполнить определенные действия, в частности:

1. Выяснить состояние фильтра, в случае если он загрязнен необходимо его или прочистить, или заменить.
2. Необходимо проверить состояние коробки воздушного фильтра и заборного патрубка. В случае необходимости их надо будет прочистить.
3. Выяснить насколько герметична коробка и крышка фильтра. В случае ее нарушения во внутренние части турбины могут попасть посторонние частицы и это рано или поздно приведет ее к выходу из строя.
4. Кроме, вышеперечисленных операций необходимо прочистить все патрубки, установленные в этом агрегате. При сборке необходимо проследить, чтобы внутрь не попали посторонние частицы.

Важно! Если было принято решение о замене турбинного агрегата и не были проведены указанные мероприятия, то вероятность того, что установленная турбина начнет сочиться маслом.

Дополнительные операции, которые необходимо выполнить при обслуживании или замене турбины:

Необходимо заменить моторное масло, залитое в двигатель. Все дело в том, посторонние частицы которые находятся в масле рано или поздно осядут на поверхности подшипников и компрессор через какое-то время будет заклинен.

Важно! Во избежание попадания в масло посторонних частиц недопустимо применять герметизирующие составы. Со временем они высыхают и начинают разрушаться, образуя при этом мелкие твердые частицы.

К сожалению, не все автомобильные слесаря знают и выполняют указанные выше операции. Поэтому приобретая турбину в специализированном магазине необходимо взять инструкцию по монтажу, изучить ее самому и потребовать от механика, устанавливающего компрессор ее четкого соблюдения. При этом не особо важно, компрессор будут заменять в «поле» или на станции технического обслуживания.

Интеркулер — что это?

Работу турбины сопровождает обильное выделение тепла, это приводит к следующим последствиям:

• снижается эффективность работы, для сжатия разогретого воздуха необходимо приложить большие усилия;
• высокий износ узлов и деталей конструкции.

Высока температура и износ деталей и служил основной причиной выхода из строя компрессора. Инженеры придумали выход из этой ситуации и был разработан интеркулер. Его главная задача — обеспечение снижение температуры компрессора до оптимальных величин, например, до 50 — 60 градусов Цельсия.

По внешнему виду это устройство напоминает радиатор охлаждения, по сути, которым он и является.

Использование этого устройства охлаждения приводит к снижению производительности компрессора, так как его устанавливают на пути движения воздуха — это приводит к снижению параметров давления воздуха.

Виды интеркулеров

В автомобилестроении используют два типа этих охлаждающих устройств:

• воздушный;
• жидкостный.

В первом исполнении охлаждение происходит за счет потока воздуха. Во втором для снижения температуры компрессора используют охлаждающие составы.

Охладители, относящиеся к первому типу, получили самое широкое распространение. Их устанавливают практически на всех серийно выпускаемых двигателях.

Почему турбина часто гонит масло в интеркулер?

Чтобы ответить на этот вопрос и узнать причины из-за которых турбина гонит масло, необходимо провести тщательную диагностику компрессора авто. Это необходимо сделать как можно быстрее. Лучше всего диагностику проводить на станции технического обслуживания.

Масло применяют для уменьшения трения между деталями компрессора. В противном случае произойдет быстрый их износ и как следствие будет необходимо их заменять. Масло поступает в турбину из двигателя. Кстати, его надо менять несколько чаще чем предусмотрено в технической документации.

При обнаружении масла в интеркулере компрессора автомашину необходимо загнать на смотровую яму или на гидравлический подъемник. Затем необходимо демонтировать защиту картера двигателя и внимательно осмотреть открывшиеся внутренности для обнаружения дефектов. Для осмотра необходимо максимально полное освещение.

Основные причины наличия масла в интеркулере

Среди базовых причин можно назвать следующие:

Дефекты маслопровода

Необходимо оценить вид и состояние маслопровода. Он размещен между картером силовой установки и турбиной. Через него масло поступает из картера в компрессор.Для производства этой трубки, достаточно сложной формы, применяют сталь, которая должна оказывать большое сопротивление деформации. Но воздействие внешних факторов может привести к изменению ее формы и как следствие к нарушению ее нормальной работы. То есть снижается пропускная способность и того количества масла, поступающего через нее не хватает для эффектной работы компрессора. Это приводит к росту давления масла и в результате турбина гонит масло в интеркулер

При осмотре необходимо обратить на внешний вид маслопровода. Если заметны следы деформации, то необходимо его заменить.

Грязь в маслопроводе

Чем старше автомашина, тем больше можно найти явных и скрытых неполадок. К ним относят и попадание моторного масла в охладитель турбины. Еще одной причиной этого может быть наличие грязи в маслопроводе. С течением времени и использования не вовремя замененного масла приводит к образованию на внутренней полости наслоений, которые, в свою очередь, заужают рабочий диаметр маслопровода. Что, разумеется, приводит к скачку давления масла во впускном коллекторе. Устранить этот дефект просто. Необходимо демонтировать маслопровод и тщательно его промыть. Для этого можно использовать различные моющие средства. При этом целесообразно заменить масло в двигателе.

Повреждение воздуховода

При эксплуатации автомобиля может произойти всякое, в том числе и повреждение воздуховода. Таким образом, в его корпусе могут появиться трещины, которые способствуют созданию зоны разряжения, то есть с пониженным давлением. Наличие такой зоны приводит к тому, что масло, из объема с высоким давлением устремляется туда где оно имеет меньший размер.

Под воздействием масла, начинается разрушение прокладок и уплотнений. Таким образом, зона низкого давления расширяется и это приводит к тому, что засорение интеркулера маслом происходит лавинообразно.

Если повреждения носят некритичный характер, то их можно исправить, если нет, то эту деталь необходимо заменить, причем при этом не стоит затягивать время, так как вырастут расходы на очистку турбокомпрессора.

Загрязнение фильтра

Некоторые автовладельцы пренебрегают значение чистоте воздушного фильтра. А между тем ему принадлежит ведущая роль в обеспечении штатной работы турбонаддува. Воздух в котором содержатся механические вкрапления, микрочастицы масла может привести к нарушению в работе компрессора. Если воздушный фильтр не может выполнить качественную очистку поступающего воздуха и подачу его в необходимом объеме, то в результате произойдет образование зоны низкого давления, к чему это приводит, было рассказано в предыдущем разделе, т.е турбина погонит масло в систему охлаждения. Водитель по обыкновению не замечает течения этого процесса, а между тем процесс попадания масла в компрессор набирает обороты.

Последствия загрязнения интеркулера

Наличие масла в приводит к снижению качества охлаждения системы наддува, что в итоге приведет к перегреву компрессора. Этого можно избежать поняв почему турбина компрессора гонит масло в интеркулер.

Как определить, берёт ли турбина масло

TiAX › Блог › Турбина гонит масло — точно ли дело в турбине?

Одной из типичных неисправностей турбокомпрессора является выброс моторного масла во впускной коллектор (или в интеркулер, если он есть) или в выхлопную систему. Но всегда ли при таких симптомах можно однозначно судить о неисправности турбины? Нет, далеко не всегда. Существует ряд причин, по которым даже полностью исправный турбокомпрессор выбрасывает масло в горячую или в холодную улитку, или в обе сразу.

Рассмотрим конструкцию одного из самых распространенных по применяемости на легковых автомобилях турбокомпрессора производства Garrett GT15. Внутренняя полость корпуса подшипников турбокомпрессора изолирована от системы впуска двигателя уплотнительным кольцом и от системы выпуска уплотнительным кольцом. Но, несмотря на то, что эти кольца помогают избежать утечек масла (особенно на холостом ходу двигателя, когда обороты ротора турбокомпрессора невысокие), они в действительности не являются основными масляными уплотнениями. Их нужно рассматривать как элементы, затрудняющие утечку воздуха и газов между турбиной, компрессором и корпусом подшипников. В обычном режиме работы турбокомпрессора давление в турбине и компрессоре больше давления в корпусе подшипников. Часть газов из турбины и часть воздуха, сжатого в компрессоре, попадают в корпус подшипников и вместе с моторным маслом по сливному маслопроводу проходят в масляный картер двигателя.

Основные масляные уплотнения турбокомпрессора являются уплотнениями динамического типа, работающие на основе использования центробежных сил для предотвращения утечек масла из корпуса подшипников. На валу со стороны турбинного колеса выполняются две канавки. Канавка, расположенная ближе к турбинному колесу, предназначена для установки в нее уплотнительного кольца. Вторая канавка и разница диаметров выполняют роль динамического масляного уплотнения.Отработанное масло под действием центробежных сил разбрызгивается внутри корпуса подшипников и далее стекает через маслосливное отверстие турбокомпрессора.

Аналогично работает динамическое масляное уплотнение со стороны компрессора. Его роль выполняет разница диаметров наружней упорной втулки.

Использование иных масляных уплотнений в турбокомпрессорах (например сальников, манжет и т.д.) не представляется возможным из-за огромных скоростей вращения валов, при которых контактные системы уплотнений во-первых создадут слишком большое сопротивление вращению вала, во-вторых слишком быстро выйдут из строя. Правда существуют так называемые карбоновые масляные уплотнения — аналог сальниковых уплотнений (такие уплотнения применяются в автомобильных водяных насосах), но карбоновые уплотнения применяются только на низкооборотистых турбинах (до 80 тыс. об/мин), и то далеко не на всех.

Итак, основным условием нормальной работы турбокомпрессора (в плане отсутствия утечек масла) является нормальная работа его динамических уплотнений. Динамические уплотнения, в свою очередь, могут нормально работать только в воздушном пространстве, то есть только тогда, когда внутренняя полость корпуса подшипников свободна от моторного масла. Если корпус подшипников по каким-либо причинам заполняется («подпирается») маслом или нарушается баланс давлений внутри корпуса подшипников и извне его, динамические уплотнения практически перестают работать, происходит утечка масла через уплотнительные кольца в корпус комрессора и в корпус турбины.

Рассмотрим причины, по которым возникает такая ситуация.

Первая причина:

Не работает (или плохо работает) по каким-либо причинам система вентиляции картера двигателя.

Система вентиляции картера любого двигателя внутреннего сгорания предназначена для устранения избыточного давления в картере двигателя, возникающего вследствие прорыва газов из камеры сгорания в картер при работе двигателя. Патрубок вентиляции картера любого ДВС подключаестя к зоне пониженного давления (т.е. разряжения). В нетурбированных двигателях это, как правило, впускной коллектор, в двигателях с турбонаддувом это всасывающий патрубок турбокомпрессора. Сливная масляная магистраль турбокомпрессора подключается к масляной системе двигателя, как правило, ниже нормального уровня масла в картере. Таким образом, если в картере возникает избыточное давление картерных газов, масло не может нормально сливаться по сливной магистрали турбокомпрессора, оно «подпирается» в корпусе подшипников со всеми вытекающими отсюда последствиями. Причиной этого может быть сильная закоксованность масляного сепаратора системы вентиляции картера, закоксованность патрубка системы вентиляции картера, перелом или зажатие этого патрубка и т.д.

Вторая причина:

Затруднен нормальный слив отработанного масла по сливной магистрали турбокомпрессора по различным причинам (закоксованность, попадание посторонних предметов, остатков старой прокладки, герметика). Определить и устранить эту причину не составляет большого труда.

Третья причина:

Затруднен забор воздуха на турбокомпрессор. Попросту говоря, «забит» воздушный фильтр или частично заблокирован воздухозаборный патрубок (например сильно перегнут, за счет чего уменьшается его проходное сечение).

При работе турбокомпрессора за счет динамических сил за вращающимся на огромной скорости турбинным колесом создается некоторое разрежение. Если возникает излишнее сопротивление забору воздуха, это разрежение многократно увеличивается, масло просто «высасывается» из среднего корпуса турбокомпрессора.

Четвертая причина:

Затруднен выброс отработанных газов через выхлопную систему.

Излишнее сопротивление в выхлопной системе (засорен или закоксован катализатор, неисправна или замята банка глушителя и т.д.) вызывает увеличение давления в «горячей» улитке турбокомпрессора, что вызовет прорыв выхлопных газов в средний корпус турбокомпрессора и увеличение давления внутри его, что, в свою очередь, вызовет выброс масла со стороны компрессора.

При наличии одной или нескольких вышеприведенных причин даже полностью исправный турбокомпрессор будет выбрасывать масло, а из выхлопной трубы будет валить сизый дым.

В итоге хочу заметить, что появление масла во впускном коллекторе или в интеркулере вообще может не иметь отношения к турбине. В первую очередь при появлении таких симптомов следует проверить всю ту же систему вентиляции картера двигателя, в каком она состоянии и что в ней делается. При неисправности системы вентиляции или, в конце концов, самого двигателя, масло через патрубок вентиляции картера будет попадать в воздухоподающий патрубок турбокомпрессора и далее в интеркулер и впускной коллектор.

Информация взята из поста на форуме ауди-клуб от участника с ником «спортсмен 44».

Как определить, что турбина гонит масло?

Проблема, обозначенная в заголовке статьи, возникает достаточно часто. Причём характерна она не только для коммерческого, или только для грузового транспорта. Присутствует она в любом агрегате, вне зависимости от частоты эксплуатации автомобиля. О том, что является причиной выброса масла в турбину, читайте в нижеприведённой публикации.

Кроме того, перечислим рекомендации, позволяющие исправить ситуацию на корню. Забегая вперёд можно сказать, что без выполнения надлежащих рекомендаций, при установке совершенно новой турбины, проблема вновь проявится во всей красе. Получить профессиональную помощь в восстановлении турбин Вы сможете на сайте https://novosibirsk.remont-turbiny.ru/.

Простейший тест на появление масла в турбине

Человек, который никогда не занимался самостоятельным ремонтом силовой установки авто, даже не представляет себе, как осуществить проверку на вышеозначенную неисправность.

На самом деле всё просто:

• берётся обыкновенный лист бумаги;
• располагается аккуратно над турбиной;
• помощник выкручивает максимум на холостых оборотах;
• если на бумаге остался круг из чёрного масла (кроме того, присутствует характерный запах), необходимо немедленно ставить автомобиль на ремонт.

Главной причиной возникновения масла в турбине является повышенное давление на выходе. Влиять на это могут сразу несколько технических неисправностей. Наиболее распространённой является забивание воздушного фильтра.

Профессионалы рекомендуют не очищать старый, а установить абсолютно новый фильтр.

Но и на этом процедуры, устраняющие проблему, не заканчиваются.

Прочистка большинства элементов системы

Помимо самого фильтра также требует очистки коробка воздушного фильтра и выходной патрубок. Нередко в патрубок попадает песок. Абразив, попадая в турбину (механически вращающуюся часть) очень быстро выводит его из строя.

Монтируя масляный подход, многие мастера хотят избавиться от периодического подтекания технической жидкости. Начинают использовать различные гермитизирующие жидкости. Использовать их категорически не рекомендуется ровно по тем же причинам – при попадании в турбину ошмётки герметика способны «убить» её.

Важно помнить, что турбина сама по себе весьма надёжный агрегат и при правильной эксплуатации, корректном техническом уходе может работать исправно на протяжении многих лет.

Смотрите также:

• Узнайте, как осуществляется работа турбины на дизельном двигателе.

• Советы по проверке турбины на Mazda CX7 — http://yakauto.ru/mazda-sh-7-kak-proverit-turbinu/

Ролик наглядно демонстрирует, как проверить – действительно ли турбина кидает масло:
