Hyundai Solaris. Замена передних тормозных дисков и колодок

Замена передних колодок Hyundai Solaris (много фото)

Замена передних колодок Хендай Солярис не отличается сложностью и под силу практически любому водителю. Конструкция тормозного механизма мало отличается от схемы на других современных машинах других производителей. Плавающая скоба перемещается посредством воздействия тормозного цилиндра суппорта. Тормоза дисковые вентилируемые, естественно колодки необходимо менять полным комплектом на два передних колеса Hyundai Solaris. Иначе возникнет неравномерный износ и эффективность у каждого колеса будет существенно отличатся. А это увод машины в сторону при торможении и прочие неприятности.

На самих колодках Solaris стоят так называемые “пищалки”. Это металлические детали из пружинной стали, которые в случае критического износа колодок начинают тереться об тормозной диск вызывая неприятный звук. Поэтому не заметить износа колодок просто невозможно.

Перед началом замены передних колодок на Хендай Солярис откройте капот и открутите крышку бочка с тормозной жидкостью. Если уровень жидкости в бачке гидроприводов тормозов и сцепления находится на метке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма она не вытекла из под крышки бачка.

Затем смело вывешивайте переднюю часть и снимайте колесо. Перед разборкой тормозного механизма попробуйте немного раздвинуть колодки, утопив тормозной поршень в цилиндр суппорта, для этого можно воспользоваться мощной отверткой. Смотрим фото далее.

Ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Затем отворачиваем верхний болт крепления суппорта к направляющему пальцу. Некоторые любители самостоятельного ремонта откручивают только один болт (нижний), отодвигают суппорт вверх, вынимают старые колодки, вставляют новые колодки, прикручивают нижний болт и все. Но это не наш метод, нужно делать все по уму.

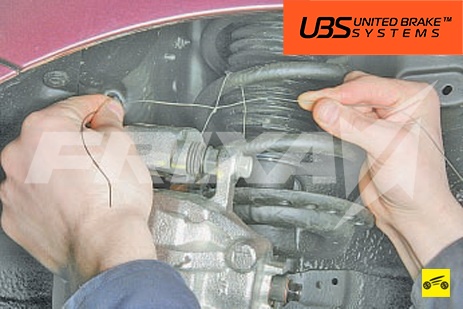

После того, как вы открутили суппорт его необходимо подвесить, можно привязать проволокой к пружине стойки. Это необходимо для того. что бы суппорт не висел на тормозном шланге.

Теперь вынимаем колодки Хендай Солярис. Стоит заметить, что “пищалка” индикатор износа находится на колодке сверху, на нашем фото отмечено стрелкой. При установке новых колодок обязательно установите “пищалкой” вверх.

Обязательно необходимо снять металлические пластины, на которых стоят колодки. Их заменяют новыми или хорошенько очищают старые.

Верхний и нижний пальцы суппорта Хендай Солярис необходимо очистить и смазать специальной высокотемпературной смазкой для тормозов. Обязательно проверьте целостность защитного резинового чехла пальца. Если чехол рваный, нужно его заменить. Иначе направляющий палец довольно быстро покроется ржавчиной и эффективность тормозов снизится.

Верхний и нижний пальцы в Solaris разные. Что бы их не перепутать при установке производитель делает верхний палец желтого цвета, а нижний серебристого. Имейте это в виду.

Перед сборкой суппорта необходимо вдавить цилиндр в поршень, иначе новые более толстые колодки не встанут на место. Для это можно использовать раздвижные пассатижи.

После сборки тормозного механизма обязательно нажмите на педаль тормоза несколько раз. Это позволит колодкам встать на место, ведь тормозной цилиндр плотно прижмет колодки к диску. Затем загляните в расширительный бачок с тормозной жидкостью, при необходимости долейте жидкость до необходимого уровня.

Замена тормозных колодок Солярис

    195 21 233k
    33 1 36k

Замена передних тормозных колодок Хендай Солярис 2013 года (он же Хендай Акцент 4) показана в этом фотоотчете. Процедура ответственная, но достаточно простая, чтобы поменять колодки своими руками.

Для замены понадобиться: домкрат и упоры, ключ или трещотка с головкой на 14, смазка для тормозных механизмов, специнструмент для вдавливания поршня суппорта, комплект новых передних колодок.

Когда менять и какие передние колодки ставить на Солярис

Точная периодичность замены передних тормозных колодок не установлена, поскольку это зависит от стиля вождения, условий эксплуатации, материала фрикционных накладок. Рекомендуется проверять толщину этих самых накладок каждые 15,000 км пробега сквозь окошко тормозного суппорта (надо снять колесо).

Каталожный номер оригинальных передних тормозных колодок:

  • 581011RA05 (дата производства: по 2010/12).
  • 581014LA00 (дата производства: от 2010/12).

Как поменять тормозные колодки Hyundai Solaris

Колодки меняются парами на обеих передних колесах, процедуры одинаковы. Сначала надо поставить авто на ровную площадку, заблокировать задние колеса, поднять ручник и поддомкратить переднюю часть с правой или левой стороны. Снять колесо.

Далее понадобится открутить два болта тормозного суппорта с помощью ключа/головки на 14. После этого надо снять и аккуратно положить или подвесить суппорт так, чтобы он не оттягивал тормозной шланг. Затем снимаются тормозные колодки, при этом стоит запомнить, где был расположен акустический датчик износа — пластинка, которая начинает елозить по металлу, когда накладка стирается до опасного уровня.

Если в новом комплекте тормозных колодок есть противоскрипные пластины и установочные скобки, ими следует заменить старые. Если таковых в комплекте нет, тогда можно переставить пластины со старых колодок на новые, а установочные скобки очистить и смазать.

Также стоит осмотреть направляющие и их пыльники. Резинки должны быть без прорех, а направляющие — смазаны. Это обеспечит плавный ход и равномерное прижимание колодок к диску, в противном случае может случиться неравномерный износ.

Перед обратной установкой надо вжать поршень тормозного суппорта, что делается специальным инструментом или раздвижными пассатижами. При этом нужно открутить крышку бачка тормозной жидкости, если бачок сильно заполнен — часть жидкости можно убрать, поскольку, по мере вдавливания поршня, уровень будет повышаться.

Прежде чем установить колодки, на тыльную сторону можно нанести смазку для тормозных механизмов. Смазка приветствуется на всех поверхностях, где есть контакт металла с металлом, но ни в коем случае не на поверхностях трения — внутренней стороне колодок и тормозного диска. Установив колодки, их нужно сжать вместе, прижимая к тормозному диску.

Далее надо установить тормозной суппорт, если не желает становиться, значит поршень вдавлен недостаточно сильно. После того, как суппорт окажется на месте, его следует прикрутить болтами. Момент затяжки болтов суппорта — 27-33 Нм.

Теперь можно приступать к замене тормозных колодок с другой стороны, там все происходит точно так же. Если после замены педаль тормоза стала мягкой и начала проваливаться, значит в систему попал воздух или тормозная жидкость вобрала в себя слишком много влаги. В таком случае нужна прокачка тормозов.

Тормозные диски на Hyundai Solaris

Износ тормозных дисков неизбежен. У некоторых автозапчасти выходят из строя на двадцати-тридцати тысячах километров пробега, другие вынуждены менять элементы тормозной системы после сорока-шести тысяч.

Выбор новых комплектующих зависит от вашего бюджета, а также стиля вождения. Причина в том, что износ проходит гораздо быстрее у водителей с агрессивным стилем езды. Образуется деформация и биение, вызывающее дискомфорт при езде на транспортном средстве. Разберем подробнее, как подобрать тормозные диски на Хендай Солярис.

Передние диски

Исправные тормоза позволяют автомобилю быстро остановиться на трассе, чтобы избежать аварийной ситуации. От того, какие комплектующие стоят на вашем автомобиле, зависит жизнь водителя и пассажиров. Так как за безопасность отвечают именно диски и колодки, их необходимо заменять по мере износа.

Несмотря на то, что производитель указывает срок службы, рассчитанный на 100-150 тысяч километров пробега, у данной модели это не так. Заводские запчасти «ходят» максимум 60 тысяч километров.

Ресурс у Хендай Солярис несколько меньше, чем сообщают производители. На старых колодках и дисках может образовываться ржавчина, поэтому заранее проверьте состояние суппортов. Возможно, потребуется заменить и их. Чтобы избежать подобных проблем, важно отслеживать состояние автозапчастей: при обнаружении внешних повреждений (сколов, трещин, потертостей), вам придется немедленно установить новые.

Оригинал

Если вы не хотите рисковать, приобретая неоригинальные комплектующие, то будьте готовы к увеличенной стоимости. В данном случае компания-производитель ТС выпускает одинаковые запчасти как для машин марки KIA, так и для Hyundai. Поэтому, при заказе оригинала, бояться указания сразу двух фирм не нужно.

Оригинальные передние тормозные диски на Hyundai Solaris (например, на 1.6) стоят порядка шести тысяч рублей и маркируются артикулом 51712C8000. Чтобы удостовериться в их подлинности, попросите сопроводительные сертификаты (они должны быть у продавца). Удостоверьтесь, что на самих деталях и на коробке хорошо пропечатаны штрихкоды, отсутствуют логотипы посторонних фирм.

Аналоги

Если вы не желаете переплачивать за бренд, ознакомьтесь со списком наиболее популярных вариантам замены. Они не уступают по своим эксплуатационным качествам и полностью соответствуют требованиям безопасности:

Название фирмыАртикулЦена (руб.)
NibkRN110021600
FerodoDDF2089C2300 за комплект
Brembo09C171102000
CworksC210G00191950

Как можно заметить из таблицы, аналогичные диски стоят гораздо дешевле. Но это не значит, что их качестве хуже, чем у заводских. Отзывы о перечисленных компаниях достаточно положительные: автозапчасти не издают неприятных звуков, ход автомобиля остается плавным, износ медленный. К тому же, поставить их своими руками достаточно просто.

Не забывайте, что минимальная толщина переднего тормозного диска (аналогичного или оригинального) – 2,5 миллиметра.

Задние диски

С задними дисками для тормозной системы ситуация та же самая. То, сколько вам прослужат новые запчасти, зависит сугубо от вашего стиля езды, а также качества установленных дисков. Главное, чтобы выбранные вами детали быстро охлаждались, не издавали неприятного скрежета при резком торможении.

Если вы решили приобрести неоригинальные комплектующие, обязательно прочитайте отзывы о них. Лучше, чтобы в них были фотографии. Как правило, это сильно помогает с выбором. Рассмотрим несколько вариантов для заказа или покупки.

Оригинал

Задние тормозные диски от производителя обойдутся вам в 3-3,5 тысяч рублей. Убедитесь, что на упаковке указан правильный заводской номер – согласно информации с официального сайта Хендай, оригинальная продукция маркируется артикулом 584110U300. Также не забудьте проверить наличие штрихкодов и маркировки на упаковке. Она должны быть качественно пропечатана.

Аналоги

Желательно приобретать детали для тормозной системы комплектом. При установке комплектующих от разных изготовителей, машину может начать заносить на поворотах. Заменить износившиеся оригинальные диски можно на продукцию следующих производителей:

Название фирмыАртикулЦена (руб.)
NibkRN110031600
JDJBD01161100
Valeo2974561250
Girling60792841900

Girling – популярная компания, запчастями которой пользуются многие. Прежде всего, цены на диски от Girling невысоки, а качество даже чуть лучше, чем у оригинала. Более бюджетный вариант – Nibk, также производящий комплектующие для Хендай Солярис.

Остальные производители менее популярны, но и их продукция может рассматриваться как альтернатива дорогим оригинальным запчастям. Не забывайте, что даже недорогие запчасти могут быть подделаны. Обязательно сверяйте артикул в момент покупки.

Замена передних и задних дисков на Хендай Солярис

Вы приобрели в салоне или заказали тормозные диски. Теперь настал момент их замены. Приготовьте стандартный набор инструментов и съемник. Он понадобится вам при замене задних элементов.

Начнем с передних тормозных дисков. Следуя простым инструкциям, вы быстро справитесь с поставленной задачей:

  • Используя большую отвертку, задвигаем колодки в посадочные места.
  • Два болта, которые крепят суппорт, откручиваем и извлекаем. Удерживающие скобу болты также необходимо открутить от поворотного кулака.
  • Находим крепления (винты), на которых держится тормозной диск. Избавляемся от них и демонтируем старую деталь.
  • Используя мягкую ткань и специальное очистительное средство для автомобилей (любое, из имеющихся в наличии), аккуратно избавляемся от грязи, пыли, налета, следов ржавчины.
  • В обратной последовательности устанавливаем остальные детали, замена которых не потребовалась.

Задние тормозные диски меняются практически таким же методом. Но есть несколько существенных отличий. Прежде всего, чтобы снять диск, мы откручиваем только один винт.

Утопить тормозной цилиндр можно, вращая его по часовой стрелке и надавливая. Именно поэтому лучше заранее подготовить съемник. В противном случае, у вас могут возникнуть достаточно серьезные проблемы в ходе работы.

Если вы не уверены в своих силах, лучше воспользоваться услугами профессионалов. В любом случае, процесс демонтажа и замены дисков не вызывает вопросов даже у новичков, поэтому справиться с ним можно в домашних условиях, не посещая мастерскую. Чтобы подробнее разобраться в процессе переустановки, просмотрите видео на YouTube.

Замена тормозных дисков на Hyundai Solaris

  • Сложность выполнения работ:

В процессе эксплуатации автомобиля изнашиваются тормозные колодки, а вместе с ними и тормозные диски. Последние стираются медленнее, так как изготавливаются из металла. Замена тормозных дисков в Хендай Солярис проводится в автосервисах за несколько часов. Можно выполнить эту процедуру и самостоятельно, если учесть некоторые особенности, возникающие при замене задних тормозных дисков.

Обслуживание тормозной системы обязательно

Необходимость замены обусловлена несколькими причинами, одна из главных – минимальная толщина тормозных дисков. При большом износе объема метала недостаточно для эффективного распределения тепла, которое возникает при длительном торможении. Может образоваться деформация и, как следствие, биение. Которое особо ощущается при торможении.

Если износ передних дисков превышает 2 мм, то это сигнал к замене. Толщина новых тормозных дисков равна 22 мм. Задние диски по толщине отличаются от передних. У них толщина составляет 10 мм, а допустимая – 8,4 мм.

Чтобы определить износ тормозных дисков воспользуйтесь электронным штангенциркулем и промеряйте толщину в различных участках диска. По усредненному значению определите, насколько он изношен.

Особенности эксплуатации

Этот показатель является ориентиром, когда надо менять тормозные диски. Можно просчитать количество пройденных километров и приблизительно узнать срок замены. Ресурс деталей рассчитан на 100-150 тысяч километров, но реально у Hyundai Solaris он значительно меньше.

Когда диск и колодка сильно изношены тормозные цилиндры выходят на максимальную длину. Вследствие этого их зеркальная поверхность постоянно находится под воздействием влаги. Это приводит к преждевременному появлению ржавчины. Если на поржавевшие цилиндры установить новые тормозные диски Hyundai Solaris, вероятность того, что будет отсутствовать герметичность, очень высока. Может потребоваться замена суппортов в сборе.

Не стоит эксплуатировать авто до крайних значений толщины тормозных дисков. Разумнее будет заблаговременно заменить их. А еще лучше одновременно поставить новые диски и тормозные колодки. В этом случае они быстро притрутся и будут эффективно тормозить.

Подбирайте оригинальные детали от брендовых компаний. Желательно тех, которые специализируются на изготовлении расходных элементов исключительно тормозной системы. У каждого водителя свой ответ на то, сколько ходят тормозные диски. Это зависит от стиля вождения. Но оригинальные детали прослужат в разы дольше, чем сделанные по лицензии.

Порядок выполнения работ

Кроме обычного набора инструментов потребуется специальный съемник, который необходим исключительно при замене задних тормозных дисков Хендай Солярис. Он обеспечиваете посадку тормозного цилиндра в начальное положение. Для того чтобы сделать это с помощью подручных инструментов может понадобиться демонтаж суппорта, а также последующая прокачка всей тормозной системы.

Начните ремонт с передней части авто. Перед тем, как поменять тормозной диск на Хендай Солярис, необходимо демонтировать переднее колесо. Для этого надежно поддомкратьте левую или правую сторону. Не забудьте заблокировать задние колеса. Дальнейший порядок работ следующий.

  1. Задвиньте колодки в посадочные места, воспользовавшись мощной отверткой.

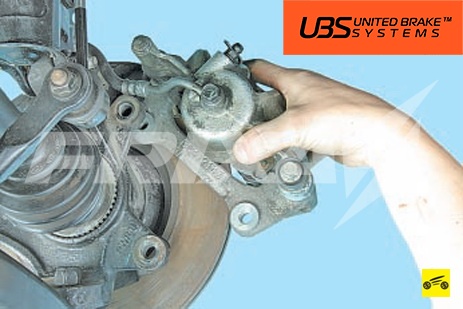

  2. Открутите два болта, удерживающих суппорт.
  3. Открутите два болта от поворотного кулака, удерживающих скобу.

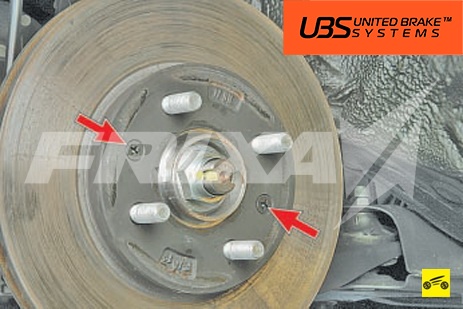

  4. Открутите два винта, удерживающих тормозной диск.

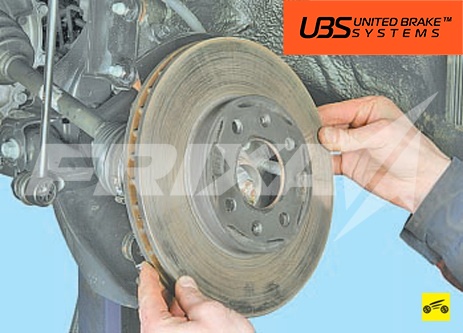

  5. Демонтируйте тормозной диск с посадочного места.
  6. Очистите все детали от грязи и ржавчины.
  7. Установите новые элементы в обратной последовательности.

Крепление суппорта на задней оси не отличается от переднего и демонтируется таким же образом. Однако для снятия диска необходимо открутить один винт, а не два. А для того чтобы «утопить» тормозной цилиндр, нужно одновременно надавливать на него и вращать по часовой стрелке. Это вызывает определенную проблему при замене, если отсутствует специальный съемник.

Снятие, Замена, Проверка технического состояния, Установка

Снятие, Замена, Проверка технического состояния, Установка Hyundai Solaris

1. Снимите переднее колесо.

Момент затяжки 88,3

79,6 фунтов на фут)

2. Выверните болт (B) с отверстием под шланг и болты (C) крепления суппорта, затем снимите узел (A) суппорта.

Момент затяжки Тормозной шланг к суппорту: 24,5

21,7 фунтов на фут) Узел суппорта к поворотному кулаку: 78,5

3. Выверните винты (A) и снимите тормозной диск переднего колеса.

Тормозные колодки передних колес

1. Выверните болт (A) крепления кронштейна тормозного шланга.

Момент затяжки 6,9

2. Выверните болт (В) крепления направляющего стержня, и отведите суппорт (С) в сторону.

Момент затяжки 21,6

3. Замените регулировочную прокладку (D), фиксаторы (С) колодок и тормозные колодки (В) в держателе суппорта.

Проверка технического состояния

1. Проверьте износ и состояние тормозных колодок.

2. Осмотрите тормозной диск на предмет образования трещин и других повреждений.

3. Очистите поверхность от ржавчины и загрязнений и измерьте толщину диска не менее чем в восьми точках на одинаковом расстоянии (5 мм) от внешней окружности.

Толщина тормозного диска Стандарт: 22 мм (0,866 дюйма) Предельное значение: 20 мм (0,787 дюйма) Отклонение: менее 0,005 мм (0,0002 дюйма)

4. Если износ превышает предельное значение, заменить диски в сборе с колодками с левой и правой сторон автомобиля.

ПРОВЕРКА ТОРМОЗНЫХ КОЛОДОК ПЕРЕДНИХ ТОРМОЗОВ

1. Проверьте износ тормозных колодок. Измерьте толщину колодки и замените ее, если толщина меньше указанной величины.

Толщина тормозных колодок Стандартное значение: 11 мм (0,433 дюйма) Предел ремонтопригодности: 2,0 мм (0,0787 дюйма)

2. Проверьте колодку на повреждение накладки или металлической основы, а также загрязнение смазкой.

Проверка биения тормозных дисков передних колес

1. Установите индикатор часового типа на расстояние приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска.

Биение тормозного диска Предел: 0,04 мм (0,0016 дюйма) или меньше (для новой)

2. Если биение тормозного диска превышает указанные пределы, переустановите диск и повторите измерение.

3. Если биение не превышает указанные пределы, поверните диск на 180° и повторите измерение.

4. Если скорректировать биение путем изменения положения тормозного диска не получается, замените диск.

1. Установка производится в обратном порядке.

2. Для установки узла суппорта пользуйтесь специальным инструментом (09581-11000).

3. После установки выпустите воздух из тормозной системы (см. раздел «Выпуск воздуха из тормозной системы»).

Руководство по обслуживанию и ремонту Хендай Солярис

Видео по теме «Снятие, Замена, Проверка технического состояния, Установка» для Hyundai Solaris

Катализатор на Хендай Солярис
HYUNDAI SOLARIS 2011г бензин мкпп пробег 71 тыс. диагностика и замена сцепления.
Замена Стартера / Реле стартера на Hyundai Solaris

Диски Хендай Солярис

Не все автовладельцы знают, как поменять тормозные диски Хендай Солярис. Но их, как и диск сцепления, можно поменять своими руками без обращения в сервис.

Необходимо только определиться со сроками замены и приобрести комплект деталей, подходящих для этой модели автомобиля.

Как определить, когда менять части тормозной системы?

Срок службы изделий составляет 55-70 тысяч километров. В технической документации это не регламентируется, но, как показывает практика, именно на этом пробеге появляется критический износ.

Ранее могут проявляться признаки, говорящие о том, что срок эксплуатации дисков на исходе.

Среди них:

  • биение в руль в процессе торможения;
  • уход руля в сторону на поворотах;
  • менее активный отклик педали тормоза;
  • трещины или сколы на поверхности детали.

Появление любого из этих признаков может повлечь за собой аварийную ситуацию, поэтому тормозные диски необходимо заменить. Самостоятельно проверить их состояние можно, сняв колесо.

Толщина передней детали должна быть не менее 20 мм, задней – 8,4 мм. Для замера можно использовать штангенциркуль. Износ в 0,2 мм и больше уже является критическим. Более длительный срок службы имеют перфорированные диски. Из-за особенностей конструкции они медленнее перегреваются, но приобрести их можно только на заказ.

Как выбрать диски?

Какие модели можно приобрести для замены? Оригинальные передние тормозные диски имеют артикул 51712-0U000, и их цена превышает 4 тысячи рублей, из-за чего большинство водителей предпочитают искать варианты замены.

Среди рекомендованных аналогов – Sangsin SD2039, производитель ранее поставлял свои детали для Хендай.

Замена передних тормозов на Хендай Солярис

Мастеру потребуется одновременно заменить и сами диски, и тормозные колодки, причем с обеих сторон, даже если износ на одной стороне меньше, чем на другой.

Алгоритм выполнения работы:

  • снимается одно из передних колес, автомобиль при этом прочно фиксируется;
  • руль выворачивается до предела в сторону того колеса, на котором производится процесс замены;
  • тормозные колодки демонтируются;
  • крепления направляющей колодки отворачиваются ключом на 17, и деталь осторожно снимается;

  • винты крепления тщательно очищаются от грязи и следов ржавчины, может пригодится металлическая щетка;
  • винты выворачиваются крестообразной или ударной отверткой;

  • диск снимается со ступицы. Установка нового производится в обратной последовательности.

Замена тормозных дисков Хендай Солярис своими руками займет не очень много времени, но потребует мастерства и физических усилий.

Замена задних тормозов Хендай Солярис

Понять пора ли менять задние тормозные диски можно, определив их износ. Допустимая для их эксплуатации толщина составляет более 8,4 м. Для замены тормозных дисков Хендай Солярис потребуется обычный набор инструментов: крестообразная отвертка, набор ключей, домкрат и подставка для фиксации автомобиля без колеса заводского изготовления.

Перед работой рычаг стояночного тормоза опускается. Замена дисков также производится парой.

Алгоритм работы:

  • снимается заднее колесо, машина фиксируется;
  • отсоединяется трос привода стояночного тормоза;
  • снимается тормозная колодка;
  • ключом на 14 отворачиваются болты, удерживающие ее направляющие;
  • снимается направляющая;
  • очищается ржавчина;
  • диск снимается и устанавливается новый.

При выполнении работы необходимо быть осторожнее, чтобы не повредить пылезащитные чехлы. По завершении ремонта необходимо отрегулировать работу стояночного тормоза.

Для этого:

  • снять напольную консоль;
  • ослабить трос и добиться фиксации рычагов в самом низком положении;
  • несколько раз энергично нажать педаль тормоза, добиваясь ощутимого сопротивления.

Автовладелец может посмотреть процесс замены тормозов Хендай Солярис на видео и отметить те моменты, которые помогут ему проделать самостоятельную работу с минимумом ошибок.

Замена дисков сцепления Хендай Солярис

Можно ли самостоятельно заменить диск сцепления в случае его износа? Срок службы детали зависит от множества факторов: от условий эксплуатации и стиля вождения, склонности водителя к резкому переключению скоростей.

Сложность ремонта и замены состоит в том, что необходимы условия подъемника или эстакады. А зимой такие работы можно проводить только в условиях помещения (гараж, автомастерская). Имейте ввиду, что специалисты при смене диска рекомендуют заменять на новый и корзину сцепления.

Замена займет не менее 6 часов времени и производится по следующему алгоритму:

  • подготавливаются инструменты;
  • машина помещается на подъемник – эстакаду или смотровую яму;
  • вывешивается мотор;
  • отсоединяются полуоси;
  • полностью снимается коробка передач, для этого предварительно потребуется освободить ее от отработанного масла;
  • снимается стартер;
  • снимается подрамник;
  • вынимается рулевая рейка;
  • проверяется техническое состояние вилки подшипника. Это необходимо делать на каждом техобслуживании, но потребуется повторить и при замене дисков сцепления;
  • демонтируется сцепление. Для этого ключом на 12 откручиваются 6 винтов ее крепления к маховику, все его детали проверяются на наличие механических повреждений и других дефектов, дефективные элементы следует заменить;
  • снимаются нажимной (корзина) и ведомый диски;
  • устанавливаются новые детали в обратной последовательности;
  • затягиваются болты;
  • все части конструкции автомобиля возвращаются на место.

Как видите, задача самостоятельной замены своими руками доступна только опытным автолюбителям или профессионалам, но она поможет сохранить работоспособность и надежность автомобиля на длительный период.

Замена дисков и колодок. Hyundai Solaris

По каким причинам надо менять диски и колодки?

Их износ — явление естественное, и даже можно сказать — запрограммированное. Ни один производитель не назовёт пробег в километрах, который можно считать нормативом, слишком много факторов на это влияет. Условия эксплуатации, манера езды, модификация автомобиля, и т.п. Но точно не один десяток тысяч километров, и не пара месяцев. Тормоза не должны издавать каких-либо звуков и запахов, износ дисков и колодок должен быть равномерным, сам процесс торможения — прогнозируемым и адекватным, педаль — информативной. И никаких вибраций! Наблюдаете отклонения от шаблона? Значит пора менять диски и колодки. Но делать это не слепо механически, а вдумчиво, отличая причину от следствия. Чтобы не жалеть потом о напрасно потраченных времени и средствах, не проклинать производителей или криворуких слесарей, как это у нас принято:-) И учебным пособием для этого занятия послужит один из самых массовых автомобилей на наших дорогах — Hyundai Solaris

Диагностика

Если говорить о поисках причинах повышенного или неравномерного износа передних дисков и колодок, то начинать надо. с задней оси, как ни странно:

А всё дело в том, что для равномерного торможения нагрузка пропорционально распределяется на обе оси, и если зад по каким-то причинам не справляется со своей задачей, вся нагрузка ложится на перед. Как минимум это приводит к перегреву, и тянет за собой различные последствия. Смотрим внимательно:

Да, повод разбираться с задними тормозами — налицо

А всё почему? Потому что никто не слышал о профилактике задних тормозных механизмов.

Возвращаемся к диагностике. До снятия колёс их надо пошатать:

Что ищем? Люфты. Разбитые шарниры могут провоцировать вибрацию при торможении, люфтящий ступичный подшипник — неравномерный износ и повышенный свободный ход педали тормоза.

Снимаем колёса и смотрим на фронт работ:

Очевидно, что на этом автомобиле тормоза работали не так, как задумано. Приступаем к разборке:

— открутить болты крепления суппорта к направляющим:

Что делать дальше? Многие делают так:

И это неправильное решение. могу аргументировать: раз уж мы взялись не просто произвести замену колодок и дисков, но и оценить состояние работоспособности тормозов в целом, делать это надо последовательно и не упуская никаких мелочей. В частности — проверить состояние пыльника, который закрывает поршень суппорта. А для этого необходимо, чтобы он (поршень) ещё не был утоплен в корпус:

Ещё лучше — заглянуть под резинку, чтобы оценить состояние поверхности поршня. А то, знаете ли, возможны всякие сюрпризы, как это было недавно с Tiguan

— утопить поршень с помощью специального приспособления

И это — тоже часть диагностики. Потому что, применяя инструмент, вы можете адекватно оценить плавность и равномерность хода, как и усилие, которое приходится прикладывать для вдавливания:

Допустим, к суппорту нареканий нет. А к шлангам?

Тоже всё нормально? Отлично! Подвешиваем суппорт:

Как минимум один пункт, неравномерность износа колодок, можно вычёркивать. Но в чём причина повреждения дисков, быстрого износа колодок и вибрации при торможении? По пунктам:

— попробовать извлечь колодки из скобы:

Выходят тяжело, с усилием? Это НЕ нормально. Чаще всего проблема в тех местах, где колодки перемещаются по скобе:

Отложить в сторону, к этому вопросу мы ещё вернёмся

Откуда вибрация на педали при торможении?

Одна из самый распространённых причин — коррозия:

Повреждения дисков ведут и к неравномерному износу колодок:

Ещё одна причина вибрации — искривление дисков. Например, вследствие перегрева. Не из-за агрессивного стиля вождения, не из-за низкого качества, и даже не из-за проезда через лужу. А хотя бы из-за того, что задние тормоза плохо работают. Но в том, что диски действительно окривели, необходимо убедиться. И тут снова не обойтись без специнструмента. Но сначала:

— как следует зафиксировать тормозной диск на ступице:

— прикрепить микрометр к фиксатору, упереть «жало» как можно ближе к краю диска (с учётом наличия коррозии):

— прокручивать ступицу и наблюдать за показаниями прибора:

Допустимое биение — 0.03 мм. Допустимый разброс толщины диска (а вы слышали о таком?) — 0.005 мм

Укладываетесь в норматив? Отлично! Допуски превышены? Не спешите радоваться обнаруженной причине. Напоминаю: есть следствие, а есть причина. И возможно, что причина искривления диска не только в перегреве. Редко, но попадаются и кривые ступицы. Причём, что характерно, установка новых дисков на некоторое время убирает вибрацию. Но потом она возвращается.

— открутить болты крепления диска к ступице:

— снять тормозной диск:

Профилактика ступицы

Да да, её тоже нужно подготовить к соседству с новым диском. Обратите внимание на поверхность:

Всё, что можно назвать ржавчиной, необходимо убрать:

— перед установкой новых дисков обновить резьбу болтов крепления:

мало кто догадывается, что эти болты нужны не только для облегчения монтажа. Ведь кажется очевидным, что тормозной диск на самом деле крепко зажат между ступицей и колёсным диском, так зачем ещё крепления? Давайте заглянем внутрь тормозного диска:

А вот теперь представьте: при проведении любых работ, связанных только лишь со снятием колеса, грязи со внутренней поверхности тормозного диска легко может попасть в щель между диском и ступицей, если они не будут крепко между собой сжаты.

— достать новые диски из упаковки:

— установить диск, затянуть винты крепления:

Если диск не окрашен, он хранится в консервирующей смазке, которую необходимо смыть:

Профилактика скоб суппорта

Снова берём в руки скобу, и разбираемся, почему в ней клинят колодки. Проще всего обвинить пружинки, которые служат прокладкой между колодкой и скобой:

Это правильный позыв. Не рекомендую пытаться очистить от грязи и коррозии, лучше сразу менять:

Но не спешите делать крайними только их. Сама скоба тоже может коррозировать, и на её поверхности тоже налипает грязь, в том числе и продукты износа колодок. Поэтому что? Профилактическая чистка:

Очищенную поверхность необходимо защитить. Для этой цели вполне сгодится паста «антискрип»:

— нанести пасту на все очищенные поверхности:

Готово? Нет! Проверяем направляющие:

На что смотреть? Целостность резиновых чехлов, лёгкость перемещения, наличие и свежесть смазки:

Но при этом не должно быть и чрезмерного люфта направляющих в скобе. Иначе будет не избавиться от дребезга, кроме как установкой новых скоб

Та, которая ставится в скобу сверху, имеет резиновый наконечник. Его отсутствие — причина для посторонних звуков при движении и торможении

Даже если всё красиво и хорошо, не лишним будет обновить смазку:

Ну а если есть сомнения — меняйте направляющие, благо существуют ремкомплекты:

Вот теперь скобы подготовлены.

Правильная сборка тормозов

— прикрутить скобы к поворотному кулаку:

— затянуть болты усилием 85 Nm:

— открыть упаковку колодок:

Обратите внимание на наличие или отсутствие накладок:

Некоторые бренды позволяют себе удешевление за счёт их отсутствия, предлагаю докупать отдельно, как аксессуар

— установить новые колодки в скобы:

Убедиться, что они свободно перемещаются по скобе

— нанести пасту «антискрип» на все места контакта:

— очистить места контакта на суппорте:

— установить суппорт на своё место;

Рекомендуется использовать новые болты, но если таковых в комплекте не оказалось, то нанести на старые небольшое количество резьбового герметика:

— прикрутить и затянуть колёса:

— несколько раз нажать на педаль тормоза, чтобы свести колодки.

Вот теперь автомобиль исправен и готов к эксплуатации!

Hyundai Solaris

Замена тормозного диска тормозного механизма переднего колеса

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Если толщина одного из дисков меньше допустимой (см. табл. 1), замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Табл. 1. Технические данные тормозных механизмов

Вам потребуется отвертка с крестообразным лезвием.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Ослабьте затяжку гаек крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колеса.

4. Снимите тормозной суппорт в сборе с колодками, не отсоединяя шланг от тормозного цилиндра (см. Замена тормозных колодок тормозных механизмов передних колес).

5. Подвесьте суппорт на веревке или проволоке к деталям передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не был сильно натянут

6. Выверните два винта крепления тормозного диска к ступице колеса…

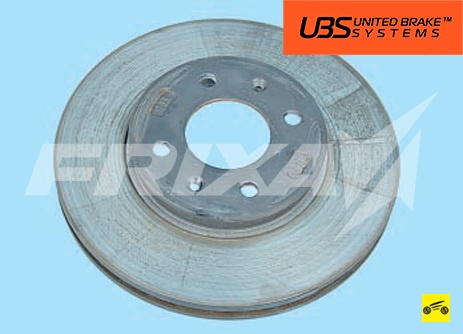

7. …и снимите тормозной диск.

При затрудненном снятии строньте диск резиновым или полимерным молотком.

8. Установите тормозной диск и снятые детали в обратном порядке.

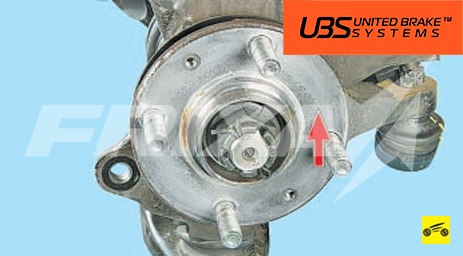

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы…

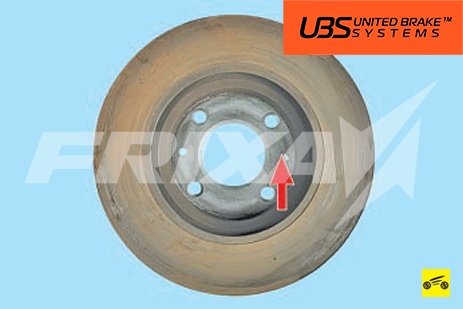

…и диска, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Hyundai Solaris Серый › Бортжурнал › Замена передних тормозных дисков и колодок.

Как мы все знаем из регламента ТО — передние вентилируемые тормозные диски необходимо менять при износе диска до толщины менее 20 мм. В конце прошлого лета измерил толщину диска и величина была около 20 мм. Торопиться не стал, решил все продумать. Заранее задумался о замене дисков и колодок, прочитал записи в Инете и купил диски Zimmermann. Про колодки решил не заморачиваться заранее и купить перед заменой.

Процедуру замены решил совместить с проверкой отремонтированного ранее подкатного домкрата. Сначала все просто — ослабить колесные гайки, подложить под колеса противооткатный упор или просто кирпич, задрать авто домкратом, открутить и снять колеса. Эту процедура всем знакома, т.к. делаем постоянно-многократно при замене колес. Интересное дальше. Для замены тормозных дисков необходимо снять тормозной суппорт со скобой. Я решил начать с правой стороны авто.

Итак поехали. Удерживая направляющие ключом на 17 отворачиваем болты и снимаем сам тормозной суппорт. Подвязываем его к пружине, чтобы не мешался и не порвал шланг. Мощной отверткой с плоским жалом извлекаем старые колодки. При установке новых колодок необходимо утопить поршень суппорта. Делать это необходимо осторожно, чтобы не повредить пыльник суппорта. Я это делал с помощью монтажки и дощечки. При этом надо помнить, что утапливая поршень будет повышаться уровень тормозной жидкости в бачке и ее необходимо откачивать, чтобы не облить детали моторного отсека и двигатель тормозухой.

Используя шприц, в моем случае на 20 мл откачиваем излишки тормозной жидкости. Перед тем как выплеснуть жидкость проверил её качество (содержание влаги в жидкости) тертером купленным давно на Али. Тестер показал

По мере разбора проводим и профилактику, смазку. В старой смазке направляющие ходили в своих местах спокойно, без заедания. Старая смазка была пластичная. А то были записи на Драйве о том, что смазка МС 1600 дубеет, сохнет и не работает, не подходит.

На верхних направляющих видно небольшой износ, но он минимальный и умаю не критичен. Осмотрел резиновые пыльники, почистил изнутри места работы направляющих. Почистил и смазал направляющие тормозного суппорта. Использовал ту же смазку, что и ранее МС 1600 от VMPAUTO. Далее откручиваем скобу от ступицы. Все откручивалось у меня хорошо и без проблем.

После снятия суппорта со скобой нам уже ни чего не мешает снять тормозной диск. Он крепится к ступице двумя винтами с головками впотай со шлицами под Филипс (или по простому под крестовую отвертку). Для этого приготовил ударную отвертку, но она не пригодилась, винты открутились легко, без ударов. Кстати у сына на авто 2012 года, на правой стороне пришлось менять винты, так как даже ударной отверткой еле открутил. Винты на моём авто после 6 лет и у сына после 8 лет эксплуатации чистые, без следов ржавчины на резьбе и черные цветом типа как вороненые, из чего можно сделать вывод что металл используется хороший. Сами диски со ступицы снялись спокойно без молотка и мата.

Ступица с правой стороны чистая, ржавчина минимальная. Обработал контактную часть ступицы с тормозным диском и крепежные болты, винты медной смазкой Golden Snail GS5206. Смазку покупал сын и цену сейчас, спустя время уже ни он, ни я не помним, поэтому цена приблизительная.

По аналогии с правой стороной слева все делаем так же. Не забываем осмотреть резинки и пыльники рулевых наконечников, пыльники ШРУС приводов, стоек стабилизатора и других деталей ходовой и подвески, до чего достанет глаз и руки.

Левая ступица оказалась чуть больше в ржавчине поэтому использовал старый преобразователь ржавчины, который когда то привозил тестю. Бутылка давнишняя, но жидкость рабочая. Ступица после обработки стала чуть серая на вид, думаю хуже не будет.

Выждав некоторое время обработал медной смазкой левую ступицу.

Как уже отметил диски выбрал и купил еще в прошлом году, выбрал «Zimmermann». Стоят они конечно дорого, но думаю со мной согласны все, что на тормозах экономить опасно для здоровья. Заказывал как всегда через «Автодок». Цены и артикул в конце записи. Диски выполнены качественно и все полностью с каким то покрытием, думаю будет не так сильно ржаветь как оригинал, время покажет.

Винты крепления тормозного диска закручивал Т-образным воротком от набора головок 1/2 и головкой с битой от ударной отвертки. Самой ударной отверткой не стал закручивать, чтобы не повредить шлицы на винтах, да и откручивались они спокойно. Далее в обратной последовательности ставим скобу и новые тормозные колодки. Ранее ставил колодки фирмы «Bosch» в этот раз поставил «Yes-Q», бошевские из-за вируса ждать долго и цена под 2 000 руб, а эти сын заказал быстрее и дешевле, да и по тестам они не плохие.

Тормозные колодки решил заменить не потому, что износились до конца, а чтобы поставить сразу все новое и какое то время не лазить. Поставил эти скорее потому, что сын себе такие взять решил. Опять же в тестах, на которые ориентировался, когда ранее выбирал бошевские были и эти колодки и о них были то же не плохие отзывы.

После установки дисков и колодок на данный момент проехал в общей сложности около 2 000 км. Проблем не обнаружено, тормозят и ведут себя хорошо. Цена в магазине указана за один диск, заказать и купить можно только пару, в коробке их два, значит цена удваивается.

На оригинальных колодках стояли пластины, при установке бошевских колодок их тоже установил, но с этими установить не получилось, т.к. отверстия на пластинах не соответствуют с заклепками на колодках.

При проведении работ по переобувке на лето были обнаружены трещины на колесах. Вообще то они появились видимо давно, но были не большие и потому не обратил внимание. Подобное, но меньше по размеру обнаружил на колесе авто шурина. То же Солярис 2014 года и резина то же Hankook. Вероятно скоро придется менять резину, хотя судя по протектору им еще ходить и ходить. Будем думать и смотреть.

Необходимые инструменты и приспособления:
— Шприц, для откачки излишек тормозухи.
— Ключи на 14 накидной, 17 накидной и рожковый.
— Отвертка ударная с битой под крест.
— Монтажка, мощная отвертка с плоским жалом.
— Смазки для направляющих и медная.

Необходимые запчасти:
— Тормозные диски «Zimmermann» (арт. 320.3.80920) — 6 064 руб.
— Тормозные колодки «Yes-Q» (арт. ESD7052) — 1 300 руб.
— Смазка медная «Golden Snail» (арт. SG5206)

Всем спасибо за уделенное время и внимание!

Hyundai Solaris Manual

Работу проводим при замене диска, а также при демонтаже поворотного кулака.
Толщина тормозного диска должна быть не менее 20,0 мм.

На что указывают цифры на наружном диаметре диска.
Если на диске тормозного механизма имеются трещины, риски глубиной более 0,4 мм, волнистость или другие повреждения, его необходимо заменить.

Диски тормозных механизмов передних колес следует заменять парой, при этом необходимо заменить и тормозные колодки.

Работу показываем на левом тормозном механизме.
Снимаем переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Поворачиваем рулевое колесо до предела в ту сторону, на которой демонтируется диск.
Снимаем тормозные колодки (см. Замена колодок тормозных механизмов передних колес Хёндай Солярис).

Головкой «на 17» отворачиваем два болта крепления направляющей колодок к поворотному кулаку…

…и снимаем направляющую колодок.

Металлической щеткой очищаем от грязи и коррозии головки двух винтов крепления диска к ступице переднего колеса.
Если крестообразной отвёрткой отвернуть винты крепления диска не удается…

…отворачиваем их ударной отвёрткой.

Снимаем диск тормозного механизма со ступицы.
Устанавливаем диск тормозного механизма переднего колеса в обратной последовательности.

Авто-Миг

Клубный автосервис

ремонт, покраска, диагностика
установка допоборудования

  • Ремонт К5
  • Ремонт Рио
  • Ремонт Сид
  • Ремонт Соул
  • Ремонт Венга
  • Ремонт Бонго
  • Ремонт Мохав
  • Ремонт Селтос
  • Ремонт Каренс
  • Ремонт Кворис
  • Ремонт Церато
  • Ремонт Опирус
  • Ремонт Оптима
  • Ремонт Стингер
  • Ремонт Спектра
  • Ремонт Соренто
  • Ремонт Пиканто
  • Ремонт Карнивал
  • Ремонт Спортейдж
  • Ремонт Маджентис
  • Ремонт I20
  • Ремонт I30
  • Ремонт i40
  • Ремонт IX35
  • Ремонт IX55
  • Ремонт Гетц
  • Ремонт Крета
  • Ремонт Верна
  • Ремонт Туссан
  • Ремонт Акцент
  • Ремонт Портер
  • Ремонт Соната
  • Ремонт Грандер
  • Ремонт Элантра
  • Ремонт Солярис
  • Ремонт Палисад
  • Ремонт Матрикс
  • Ремонт Санта Фе
  • Ремонт Дженезис
  • Ремонт Старекс H1
  • Online камеры

Ремонт других марок

  • Замена масла в АКПП Мазда CX5

Автосервис АвтоМиг » Ремонт Хендай » Замена тормозных колодок и дисков Хендай Солярис

Замена тормозных колодок и дисков Хендай Солярис

Ремонт Хендай Солярис

  • Модель: Hyundai Solaris RB
  • Тип кузова: седан
  • Год, пробег: 2012, 90 000 км
  • КПП, привод: автомат, передний
  • Двигатель: 1.6 бензин

Причина обращения в автосервис Хендай Солярис «Авто-Миг»:

  • увеличился тормозной путь, педаль тормоза стала «мягкой», торможение не эффективное, уровень тормозной жидкости понизился

Диагностика выявила следующее:

  • сильный и неравномерный износ передних тормозных дисков. Скорее всего это было вызвано тем, что владелец использовал не оригинальные тормозные колодки на Хендай Солярис из «жесткого» материала. Да, они немного повышают эффективность торможения, но в то же время они меньше изнашиваются и больше вредят тормозному диску. Мы бы советовали ставить колодки (пусть даже не оригинал) из так называемого «мягкого» материала. Сносятся они немного быстрее, но тормозной диск в этом случае не будет сильно и быстро изнашиваться.

Выполненные работы:

  • замена передних тормозных дисков и колодок

замена тормозных дисков Хендай Солярис

Используемые запчасти:

  • 51712-0U000 — диск тормозной передний Солярис
  • 58101-1RA00 — тормозные колодки Солярис

  • Модель: Hyundai Solaris RB
  • Тип кузова: хетчбек
  • Год, пробег: 2015, 45 000 км
  • КПП, привод: автомат, передний
  • Двигатель: 1.6 бензин

Причина обращения в автосервис Хендай Солярис «Авто-Миг»:

  • горит контрольная лампа стояночного тормоза, раздается скрежет

Диагностика выявила следующее:

  • уровень тормозной жидкости понизился из-за того что передние и задние колодки сильно изношены. Скрежет и писк издавали специальные металлические усики «пищалки» расположенные на колодках. Когда колодки изнашиваются, усики входят в контакт с тормозным диском и издают этот самый звук «напоминание» о том, что колодки надо менять. Причин «писка или скрежета» может быть много (попавший песок, повреждения тормозного диска, перекос тормозных колодок и т.д.), но в данном случае это просто сильный износ колодок.

Выполненные работы:

  • замена передних и задних тормозных колодок

замена тормозных колодок Хендай Солярис

Используемые запчасти:

  • 58101-4LA00 — колодки тормозные дисковые передние
  • 58302-1RA30 — колодки тормозные дисковые задние

Стоимость (цену) замены тормозных колодок и дисков Хендай Солярис можно уточнить у мастера автотехцентра или в разделе ВОПРОС-ОТВЕТ

Руководства по ремонту Hyundai Solaris: замена тормозного диска тормозного механизма переднего колеса

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Если толщина одного из дисков меньше допустимой, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Вам потребуется отвертка с крестообразным лезвием.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Ослабьте затяжку гаек крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колеса.

4. Снимите тормозной суппорт в сборе с колодками, не отсоединяя шланг от тор¬мозного цилиндра (см. «Замена тормозных колодок тормозных механизмов передних колес») .

5. Подвесьте суппорт на веревке или проволоке к деталям передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не был сильно натянут.

6. Выверните два винта крепления тормозного диска к ступице колеса…

7. …и снимите тормозной диск.

При затрудненном снятии строньте диск резиновым или полимерным молотком.

8. Установите тормозной диск и снятые детали в обратном порядке.

Перед установкой диска тщательно очистите от ржавчины иокалины привалочные поверхности ступицы…

…и диска, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Читать еще:  Керамика или жидкое стекло для авто: что лучше
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
