Адаптеры штатной камеры заднего вида — подключаем камеру к 2 din магнитоле

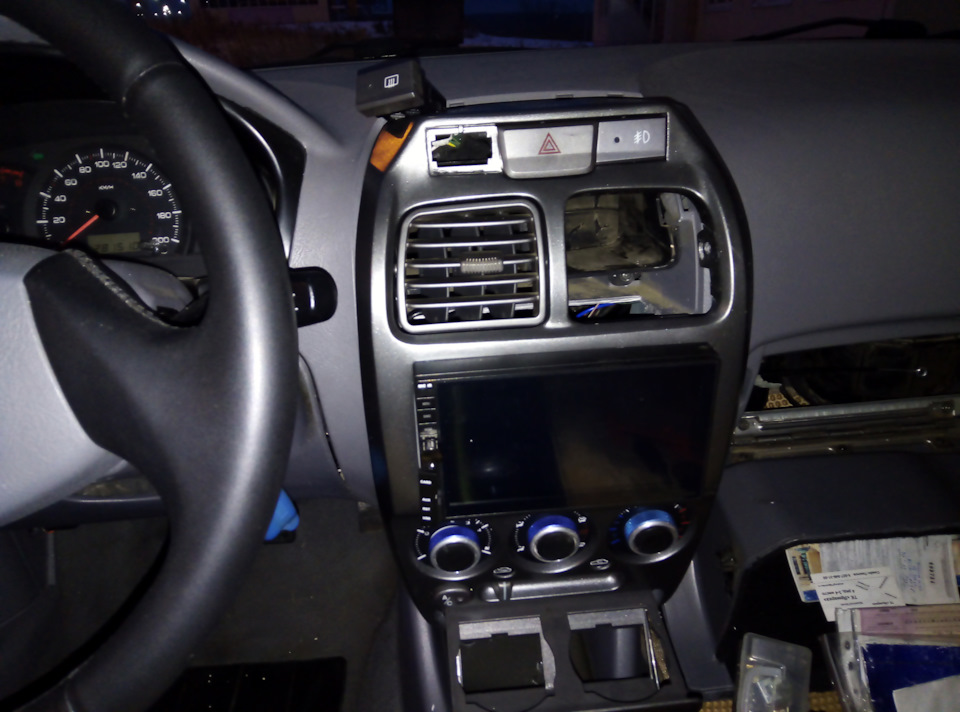

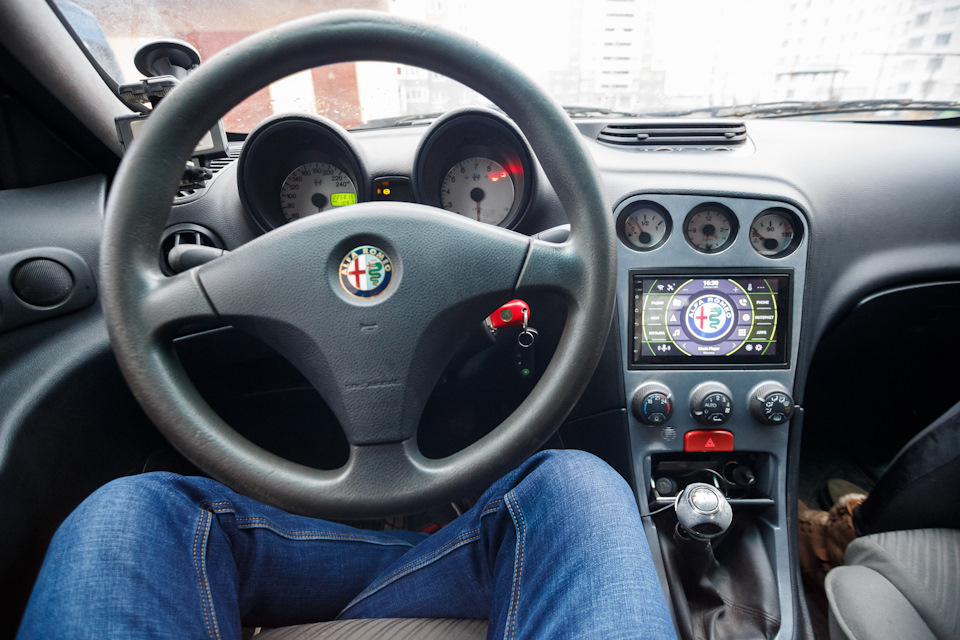

Alfa Romeo 156 1.8 blu cosmo met › Logbook › Подключение 2 DIN магнитолы и камеры заднего хода (часть 3)

Эта запись логическое продолжение двух предыдущих.

И так всё касается конкретной магнитолы. Поскольку это Китай, она может продаваться под разными брендами и иметь отличия. В целом это очень популярная плата. Имеющая много вариантов апгрейда, как аппаратного так и программного. Подробнее есть информация на 4pda. Но кое что позже здесь упомяну.

Подключение

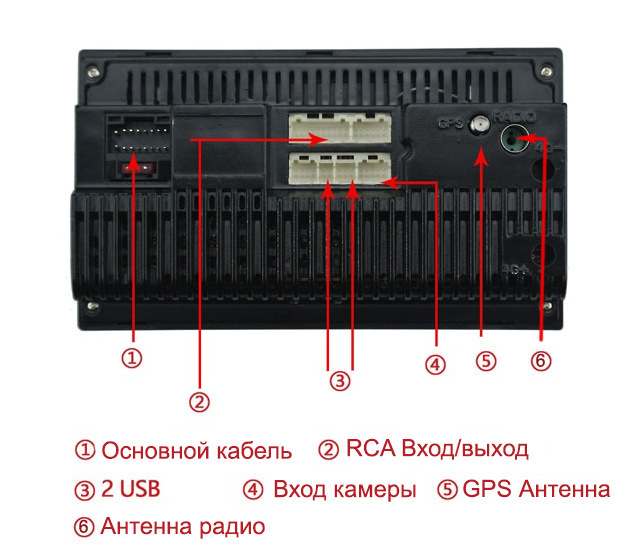

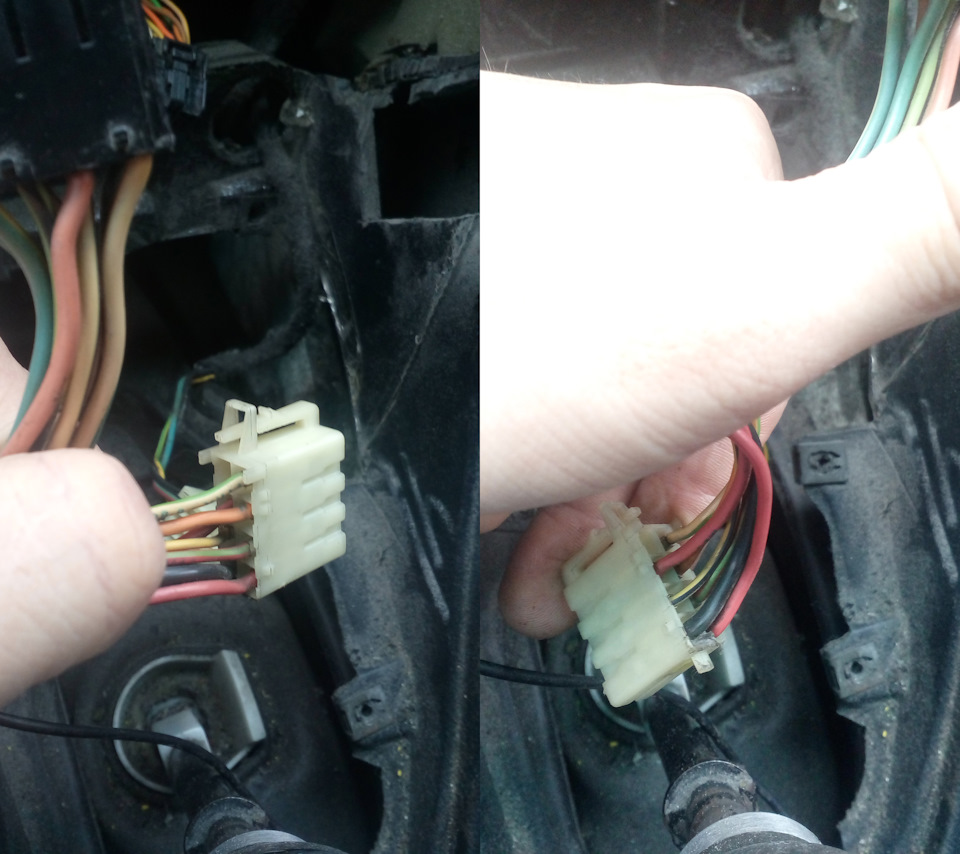

После снятия старой магнитолы обнаружил стандартный ISO разъём. Который через переходник был подключён к магнитоле.

Сфотографировал только силовую часть разъёма. Потому что по ней были вопросы.

Суть проблемы заключалась в том, что он немного не соответствует стандарту. И один провод я даже не смог определить. Если кто знает для чего он напишите. Или напишите почему есть 2 линии +12В постоянных.

В комплекте с магнитолой идёт разъём с обрезанными проводами. Хотя можно и заказать с переходником на ISO. Но нужно следить, чтобы всё правильно было.

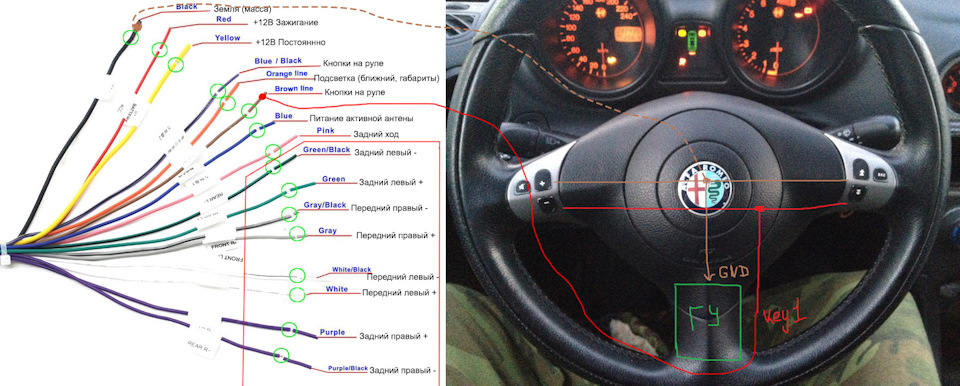

Вот сделал перевод распиновки, которую дают китайцы.

Вкратце по проводам.

Снизу это динамики. Тут всё понятно.
Чёрный – это масса (-). Красный + 12В, которые появляются при включении. Жёлтый + 12В постоянно (силовой). Чёрный и жёлтый силовые (они имеют большее сечение чем другие).
Сине/чёрный и коричневый – кнопки руля (полярность значения не имеет).
Оранжевый – подсветка. На этом проводе должно появляться 12В при включении габаритов.
Синий – Питание антенны. Сюда магнитола подаёт 12В при включении радио. При выключенном радио здесь ничего нету.
Розовый – задний ход. Сюда должно подаваться 12В при включении задней передачи.
На каждом проводе наклейка с обозначением. лучше перепроверять.

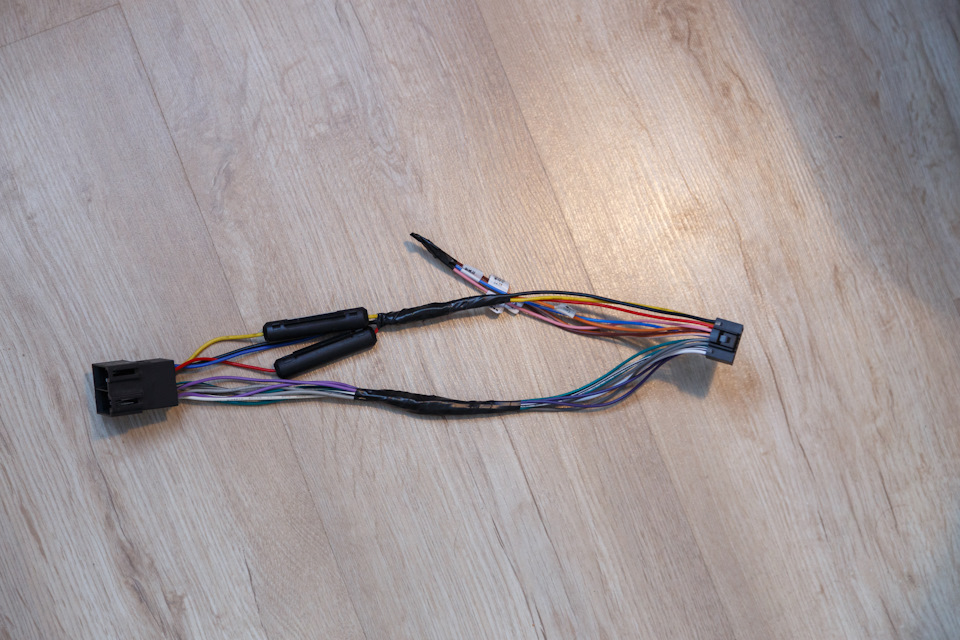

И так я обрезал провод с ISO разъёмом со старой магнитолы и срастил с разъёмом новой магнитолы. Всё остальное уже по месту в машине нужно будет подключать.

По сути для проигрывания музыки всё готово.
Теперь о прочей периферии.

Кнопки руля.

Здесь и здесь Fenam описывал, как используя стандартную улитку подключить руль от 147 или 156.

Если делать, как он то получится 1 провод, на кнопки. Его нужно подключить к коричневому либо к сине/чёрному проводу на магнитоле. Не забывайте в таком случае, что у руля в стоке, справа и слева резисторы одних номиналов и объединяя два канала в один, резисторы с оной из сторон нужно заменить.

Если у вас 2 канала (2 провода), то их подключать один к сине/чёрному другой к коричневому.
Дальше – обучение кнопок на магнитоле.

Ещё к магнитоле можно подключить энкодер. Это конечно если придумаете куда его красиво интегрировать. Но для подключения магнитолу нужно вскрывать.

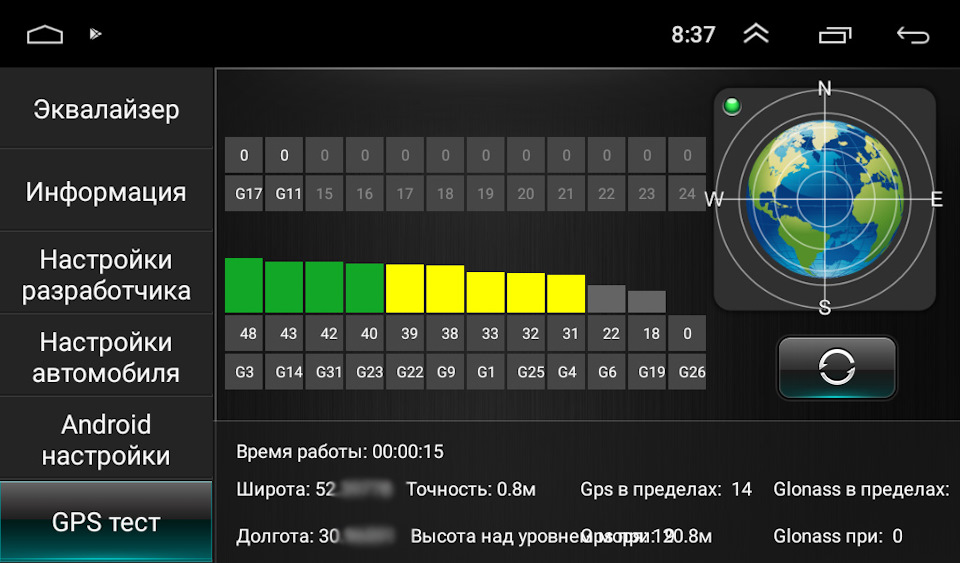

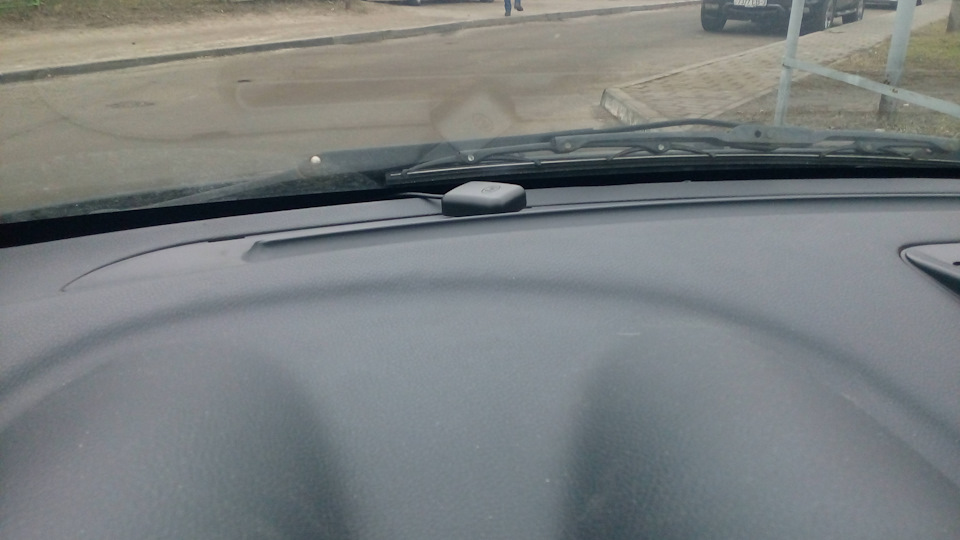

Антенна GPS

Подключается она разъёмом сзади магнитолы. По идее предполагается, что её нужно приклеить где-то. Желательно сверху. Я не мог определиться куда лучше клеить и стоит ли вообще на стекло клеить. Поэтому, как временное решение положил её спереди на панели. Так и лежит. Точность сигнала получилась хорошая. Во всяком случае навигатор шустрее работает чем раньше на телефоне.
С отключённой антенной сигнал вообще не поймает.

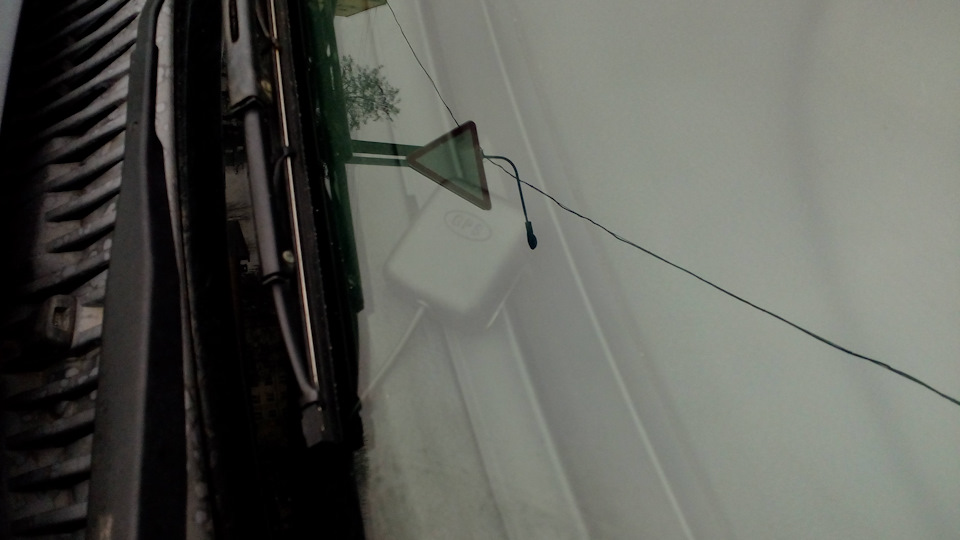

Антенна радио

Сам разъём антенны вставляется в магнитолу сзади. Но поскольку у 156 антенна активная, то ей нужно подать питание. Питание подаётся с магнитолы, при включении приложения радио (именно при включении).
Изначально попробовал не подключать. Сигнал плохой, и станций ловит мало. В движении вообще плохо звучит. А с подключённым питанием всё отлично.

В комплекте с магнитолой 2 USB кабеля. Их можно использовать, как для подключения различных устройств, так и для подключения магнитолы к компьютеру, по аналогии с обычным андроид телефоном. К примеру для прошивки. Для этого нужно использовать кабель USB папа-папа.
Куда встроить эти разъёмы дело каждого. Я пока чёткого не придумал. Не хочется пилить отверстия под них.

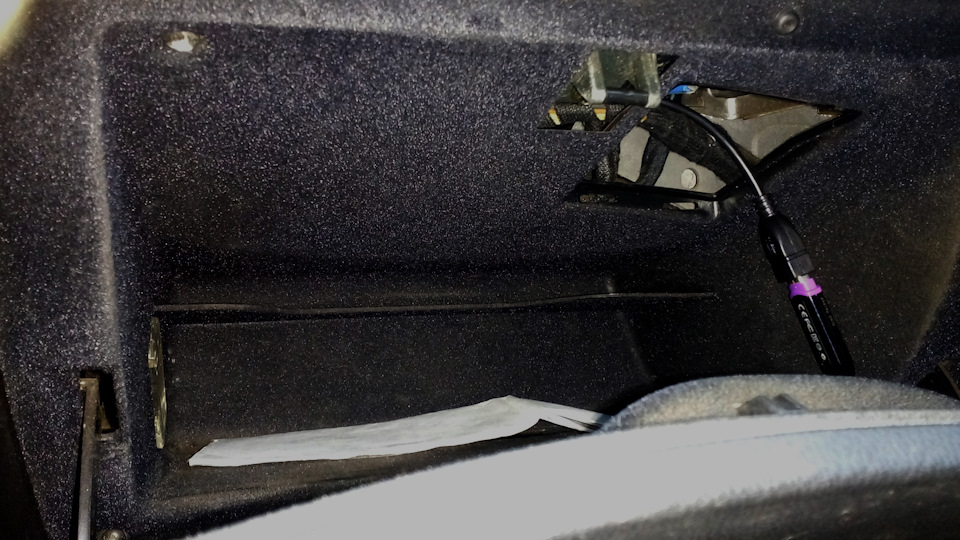

Поэтому пока протянул только один кабель. И разъём спрятал под крышечкой предохранителей, которые находятся в перчаточном ящике. Там подключена USB флешка с музыкой.

Камера заднего хода

В целом камера подключается по следующей схеме. Постарался нагляднее нарисовать.

При таком подключении, камера будет запускаться только при включении задней передачи. При этом в магнитоле автоматически появляется изображение с неё. И выключается звук, чтобы не отвлекать.

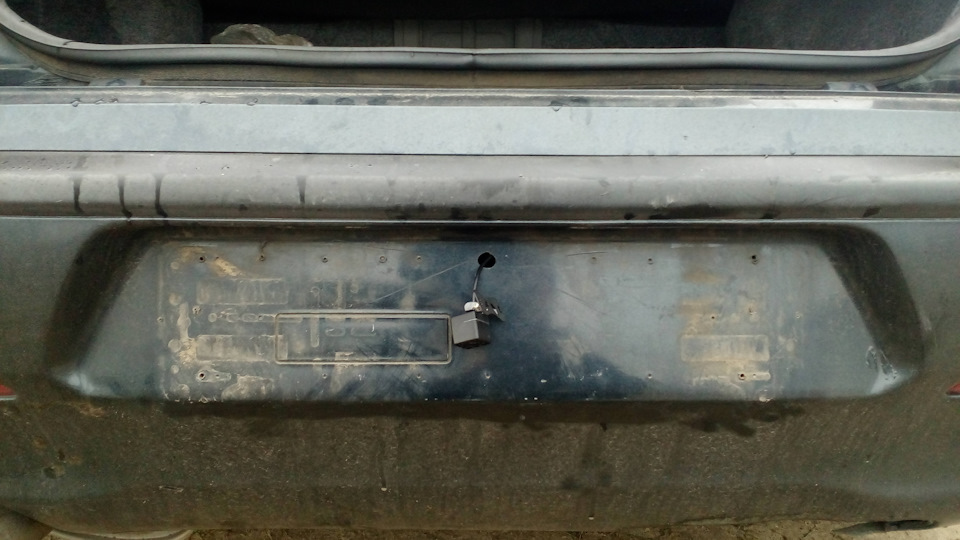

Чтобы протянуть провод просверлил отверстие для разъёма. Поскольку разъём толстый, то и диаметр отверстия был большой. Чтобы его не было видно, сверлил за рамкой номера. Вообще можно просто разрезать кабель, чтобы тянуть через более тонкое отверстие.

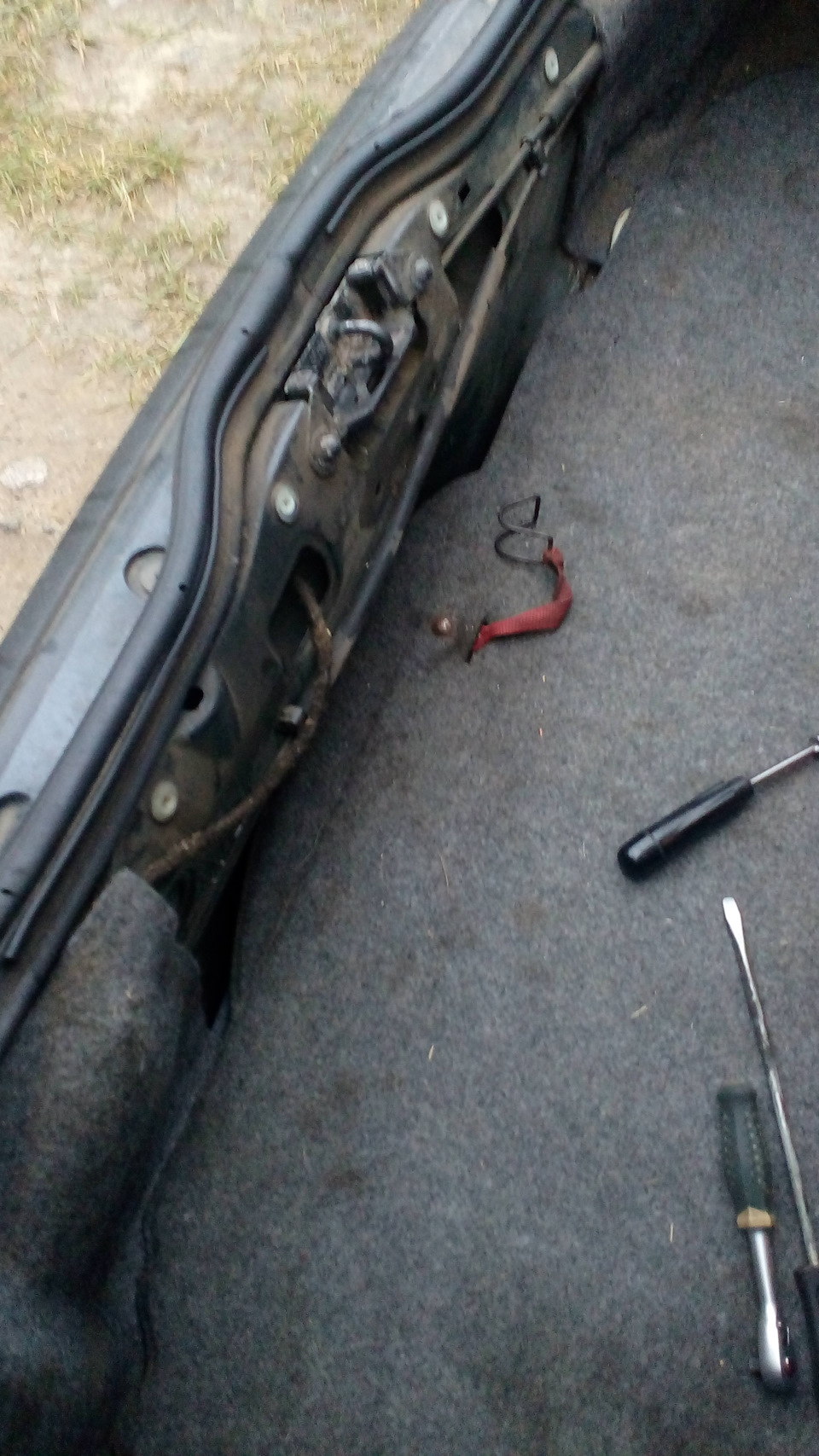

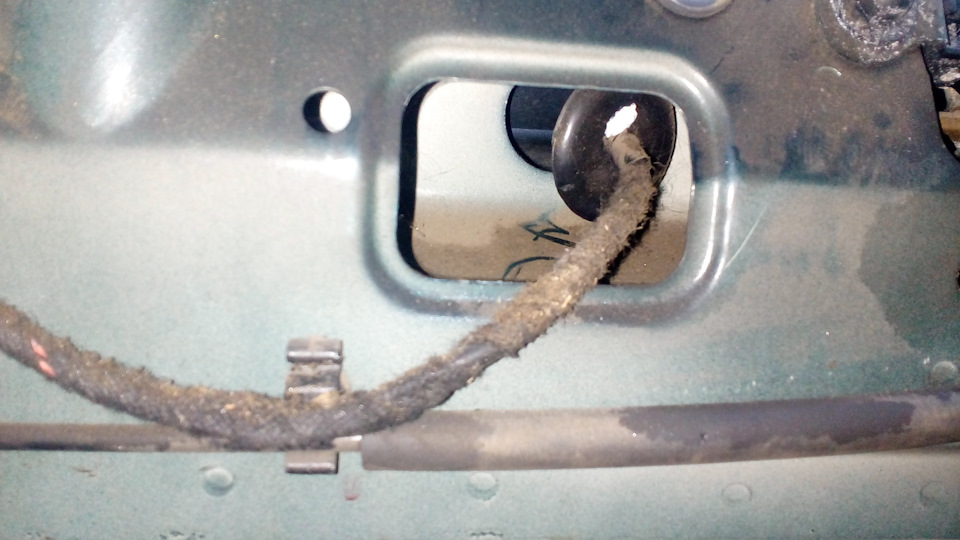

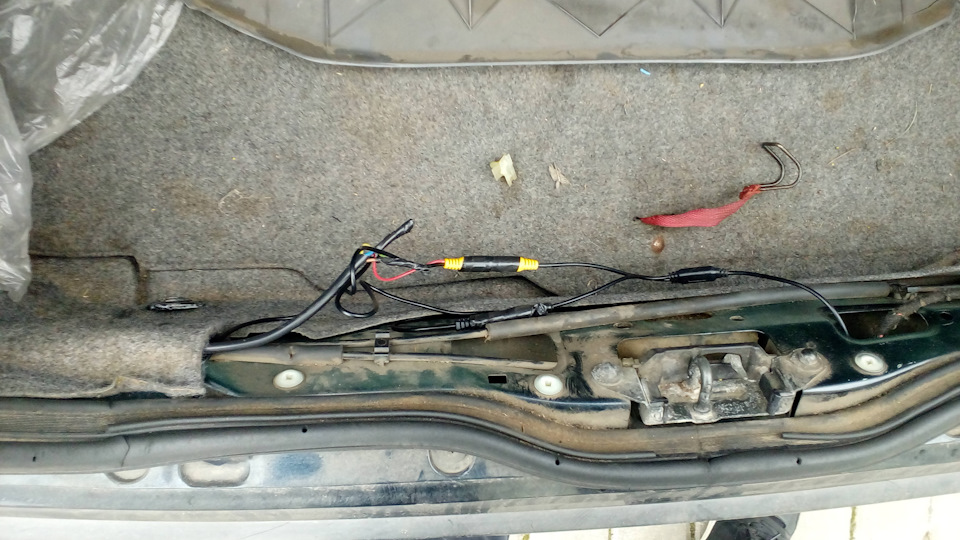

Чтобы завести кабель в багажник, снял пластик вокруг замка багажника. Там видно, как кабель идёт через резиновую заглушку.

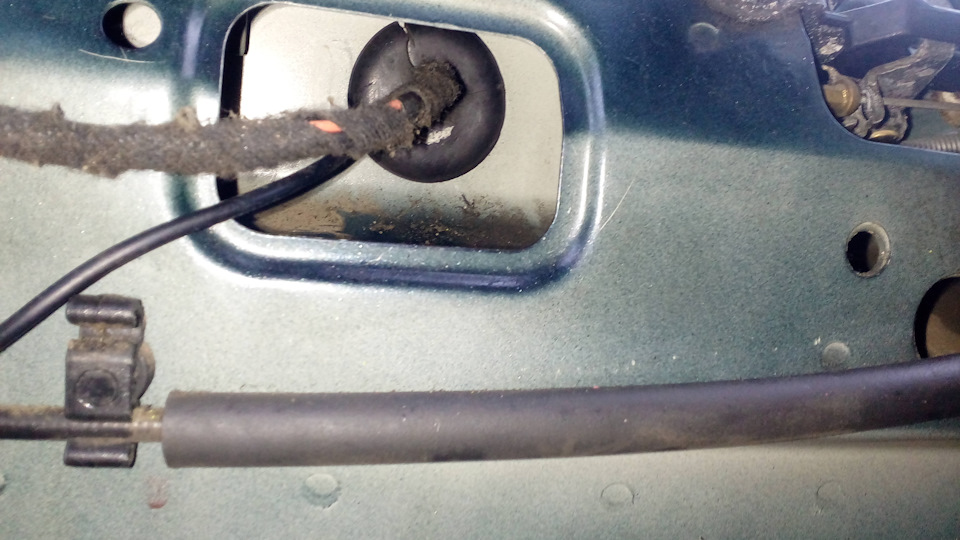

Протянуть толстый разъём через резиновую заглушку не вышло. Пришлось резать заглушку. Но если вы резали кабель, то пролезет без проблем.

Соединил всё согласно схеме, и протянул кабель по салону. Ну правда питание брал не напрямую с фонаря, а ближе к разъёму между крышкой багажника и машиной. Ну тут кому как удобнее.

По поводу выбора камеры. Я выбрал самую дешёвую. Минус её это угол обзора, 130-135 градусов. Если брать 170+ градусов будет значительно лучше. Можно будет намного удобнее парковаться, так как будет видно боковые машины. Хотя в целом никто не мешает вообще установить круговую систему обзора.

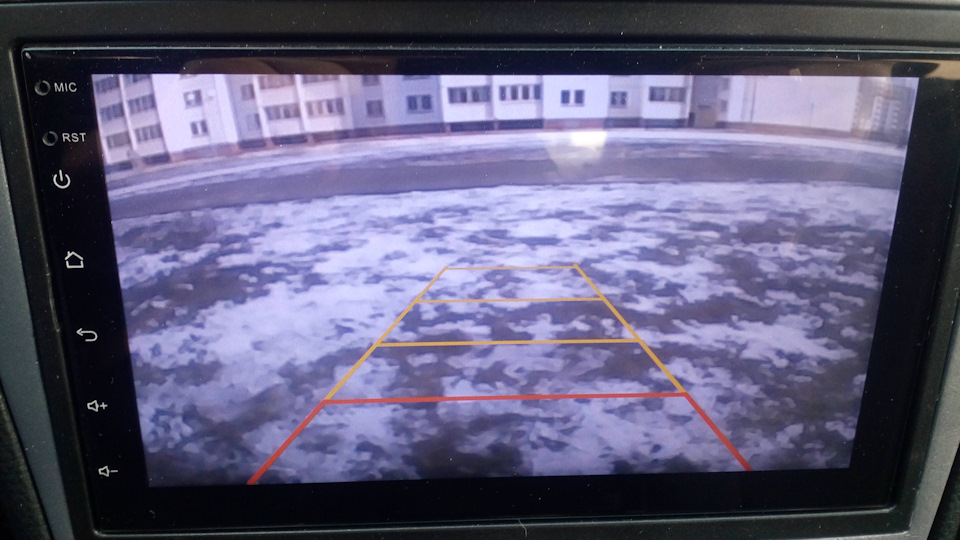

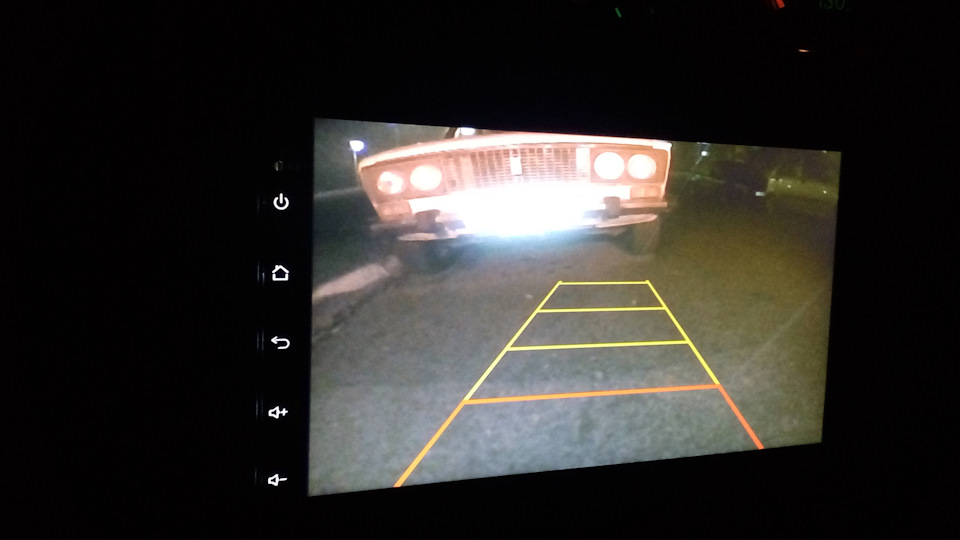

Ну а в целом что ночью что днём видно хорошо. Плохо видно только если камера мокрая или грязная.

На 4pda есть много информации о доработках, как программных так и технических. Ещё если кому будет интересно, могу отдельно написать о звуке. И трёх принципиально разных путях его улучшения, от простого до сложного, но качественного.

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Hyundai Accent Вечный, модный, черный › Бортжурнал › Подключение камеры заднего вида к 2 DIN магнитоле, а так же замена лампочек в кнопках центральной консоли.

Доброго времени суток.

После установки 2 DIN магнитолы оставались у меня еще вопросы по подключению камеры заднего вида. Ведь без нее (да и многих других фич) теряется в принципе смысл от такого формата автомагнитолы. Я уже привык к ней, к камере, что она есть. Правда она была подключена в иное место, но сейчас наоборот как надо, по фен-шую…
На помощь по подключению откликнулись Женя и Олег. Они и подсказали, дали толчок в принципе. Спасибо большое Вам!

Подключал так:

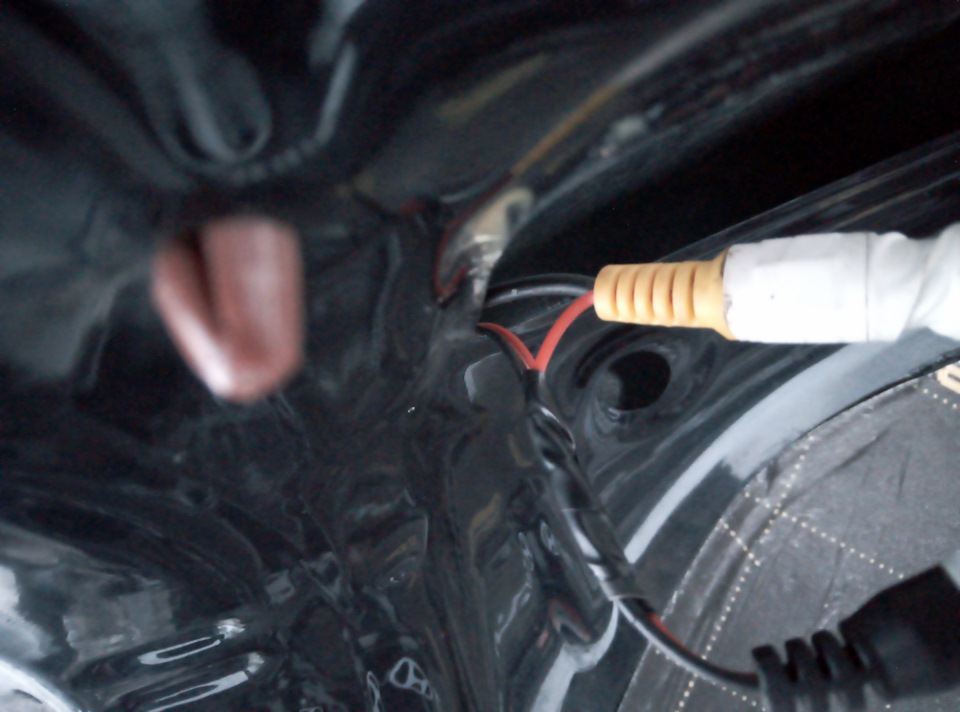

— Красный провод около камеры заднего вида запараллелил с красным проводом, идущим к + питания ламп заднего хода. Черный на массу;

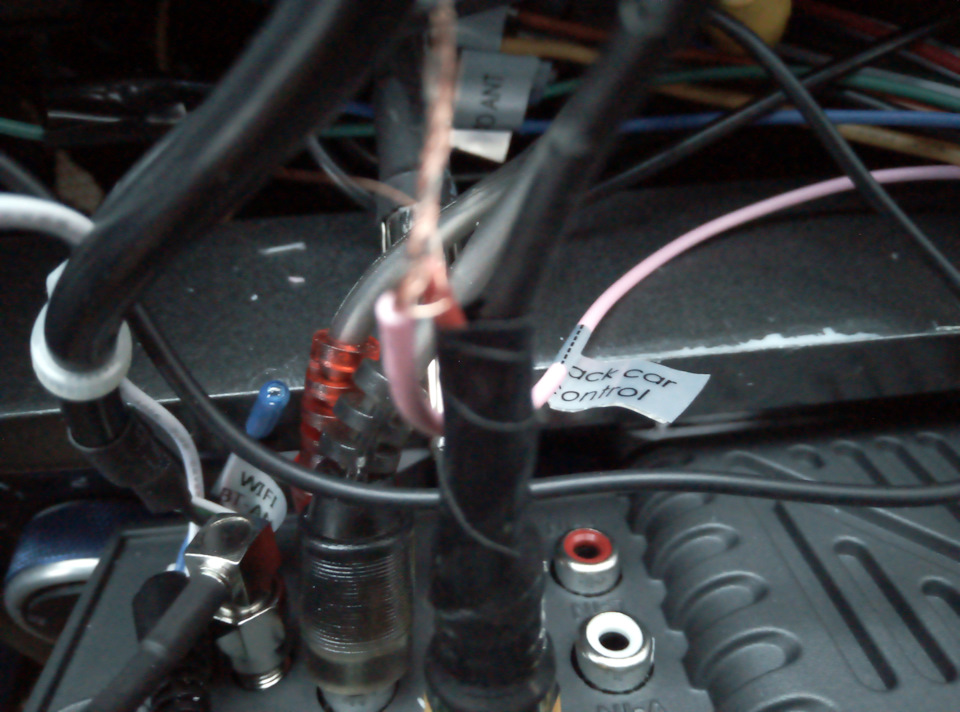

— Красный провод около 2 DIN магнитолы соединил с проводом розового цвета — Back cam control;

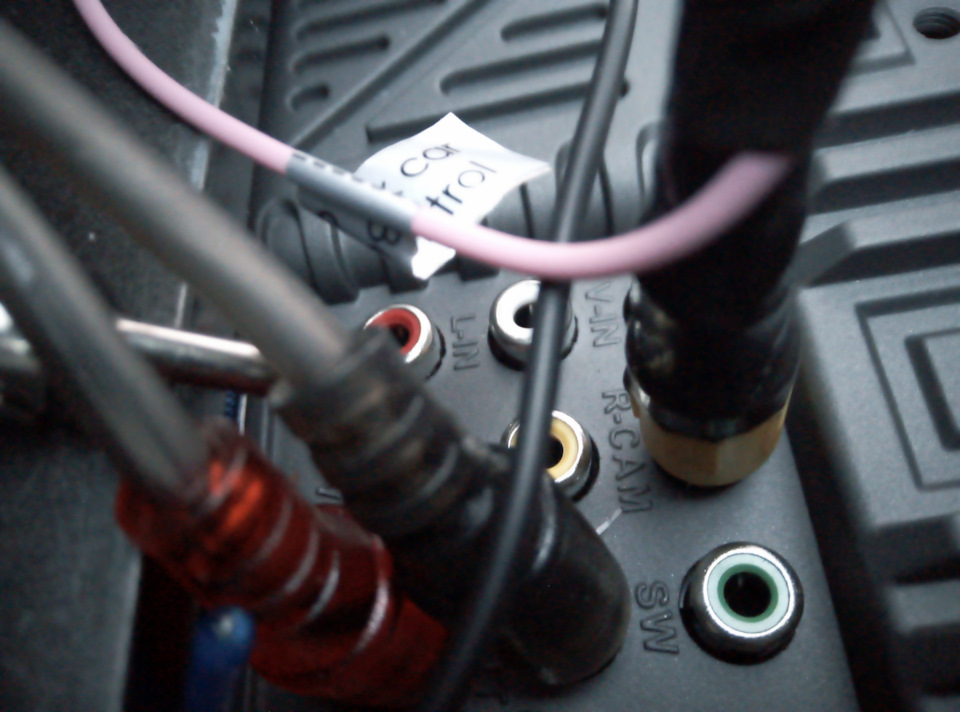

— Желтый тюльпан около магнитолы воткнул в разъем R-CAM.

Проверил — все работает!) Счастье то какое навалило!)

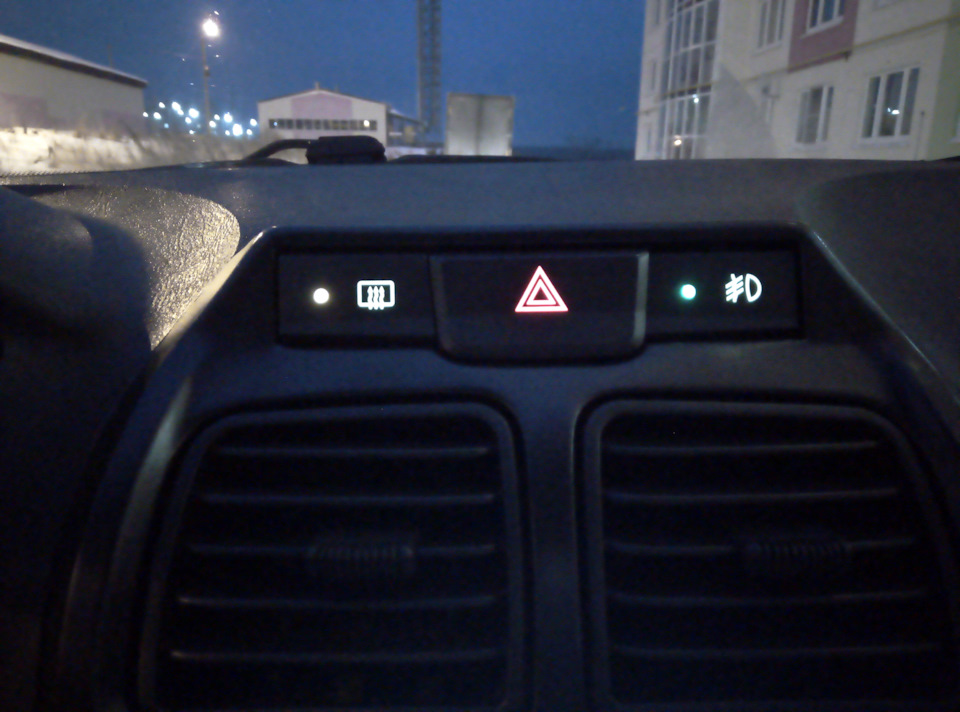

Цель достигнута! Но взору моему явилась неработающая индикация кнопки обогрева заднего стекла. Вспомнил, что есть в бардачке кнопка от задних ПТФ. Которая в принципе не понадобилась в этом «инстале».
Для замены лампочки в кнопке пришлось мне заново скидывать центральную консоль… Ох, как же не хотелось мне этого делать вы не представляете! Но красота и однообразие требуют того!

По другому не смог я отковырять эту злощастную кнопку. После же все заменил, поставил, проверил, все работает как следует:

Как же работает камера заднего вида:
— При включении заднего хода моментально включается камера заднего хода;
— Если же играла музыка/радио, то она отключается, пока воткнут задних ход (очень удобно на самом деле). как только включается первая передача, сразу же начинает играть опять;

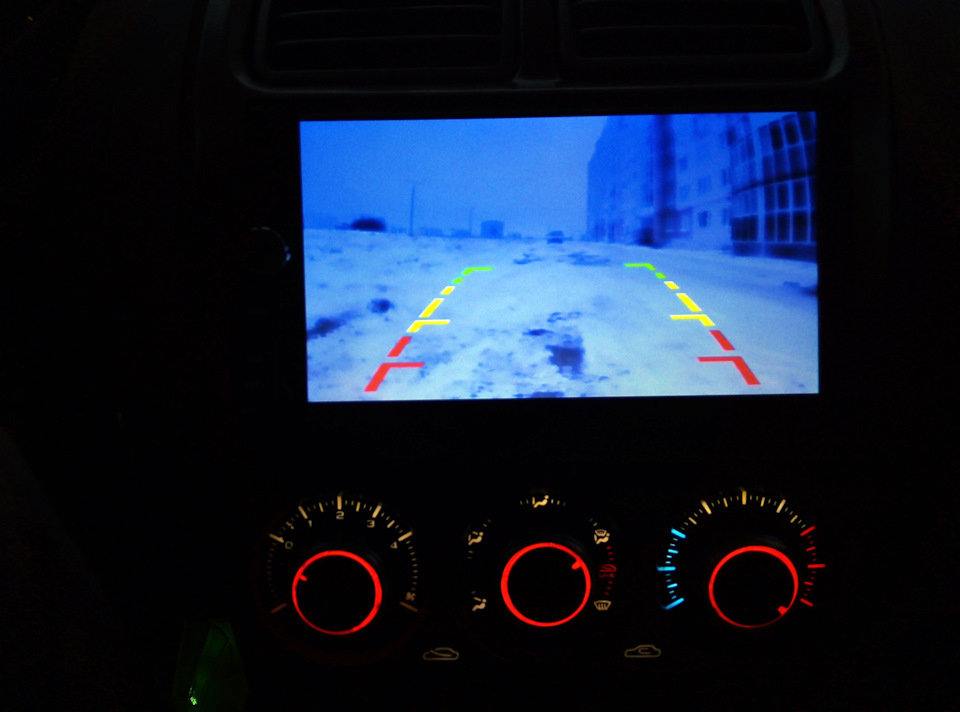

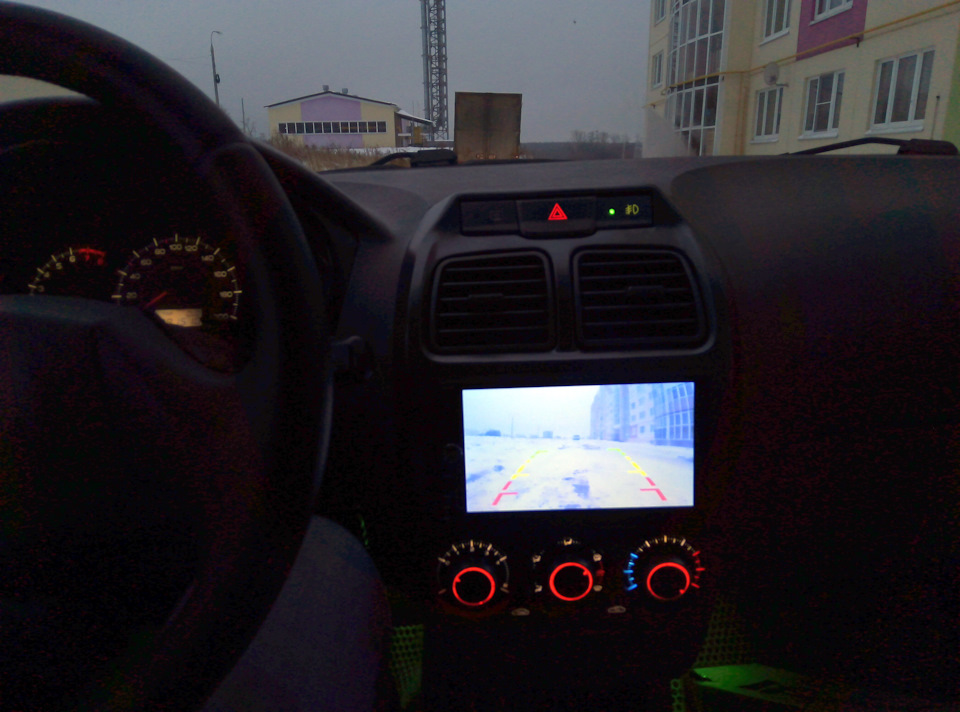

Довольно неплохо видно. Не надо всматриваться даже в темное время суток. Подумываю установить камеру переднего вида!) Просто интересно)

PS/ Вдруг эта информация понадобиться кому-либо. Лично я немало статей прочел на D2 по поиску схемы подключения камеры заднего вида.

Адаптеры штатной камеры заднего вида — подключаем камеру к 2 din магнитоле

Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов.
1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.

2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.

Сообщение отредактировал Pearl — 04.12.14, 11:49

Сообщение отредактировал powermen27 — 06.04.15, 17:43

Добрый день Как активировать камеру заднего вида на 2 диновой магнитоле Cyclon mp-7070 gps-облазил все форумы но нет провода реверс или back НА этой магнитоле.Что делать?

Сообщение отредактировал sergioking777 — 05.09.17, 15:11

хоть картинку какую бы дал. что то присутствует в разъёме на контакте 2? как на картинке
и ещё возможно что включается автоматом, когда начинает поступать видео с камеры на определённый видео вход.

Сообщение отредактировал VitalikV — 05.09.17, 17:29

Подключил камеру к монитору -работает -но задача подключить ее на 2х din магнитолу Cyclon-mp 7070 gps-так как монитор одолжил для проверки.Нашел схему iso.Пробовал подключать вход на дисплей на разъем iso /коричневый кабель/ -а куда подключить красный от фонаря заднего хода. чтобы при включение заднего хода активировался монитор магнитофона?

Поехал на Сто к электрику-но у них нет времени-или не хотят доделывать не свою работу.Прийдется самому- методом втыка.Но не хочется спалить магнитолу-а поставить монитор нет места.Пробовал зеркало-монитор-картинка маленькаяна солнце не видно-ночью так себе.Вообщем задача пока не выполнима.Может .кто -то подскажет-буду очень признателен.Подключено через партроник.еще-но на мониторе все показывает-а электрики смотрят на все это и не хотят браться за работу.Дело в том.что партроник-имеет видеовыход на монитор.Прилагаю схему.

Читать еще:  Автоматическая коробка Renault DP8

Парни а в этих всех мафонах на андроиде я так понял включается задняя камера по триггеру(проводок +12В) при появлении на котором +12В включается режим камеры. А есть ли возможность включать камеру вручную? Допустим если я записал камеру от АСС, а триггер от заднего хода, то камера включена постоянна, но картинка на магнитоле будет только при включении заднего хода. А можно как-то на этих андроид мафонах принудительно вывести ярлык и включать камеру? Допустим для наблюдения за прицепом?

И второй вопрос, можно ли ввод VIDEO в мафоне использовать с приложениями видеорегистраторами на андроид? Т.е. скачать в мафон приложение, выбрать камеру и поехали или приложения не будут видеть камеру?

Помогите с выбором. Купил вот такую магнитолу BONROAD и к нему еще вот такую штуку для обзора при заднем ходе. А китаец и говорит тебе какую PAL или NTSC стандарт? А черт его разберет. Продаван магнитолы молчит как рыба. Что скажем? Кстати вот зад магнитолы Продавец камеры спрашивает есть ли там RCA разъем.

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

  1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
  2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
  3. Камеру фиксируют к бамперу либо над номерами.
  4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
  5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

  • Скотч;
  • Паяльник;
  • Шуруповерт;
  • предохранитель 0,5 А;
  • клей;
  • отвертки и ключи.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

  1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
  2. Если его нет, просверлите его.
  3. Установите глазок, зафиксировав его на клей.
  4. Протяните провода от агрегата в багажник.
  5. Черный кабель проведите к массе машины с помощью болта.
  6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
  7. К камере присоедините желтый провод.
  8. При подключении устройства используйте предохранитель.
  9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

  1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
  2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

  1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
  2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
  3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
  4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
  5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
  6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
  7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Подключаем камеру заднего вида к магнитоле без последствий

В сегодняшней статье – разбираем, как подключить камеру заднего вида к магнитоле, неважно, китайской или штатной. Алгоритм подключения идентичный, однако, есть нюансы.

Где лучше установить?

Итак, камера заднего вида – это полезное приспособление, позволяющее водителю безопасно маневрировать машиной во время езды обратным ходом. Главное, наладить хороший обзор, не ограниченный различными препятствиями.

А потому, важно выбрать правильное место установки глазка. Самый оптимальный вариант – ниша под задним бампером, над номерным знаком. Также есть устройства, вмонтированные в саму номерную рамку.

Минусами такого размещения являются подверженность быстрому загрязнению и риск кражи. Однако, если оборудовать глазок специальной защитой (бытовая химия, автоматическая шторка или устройство омывателя) или, банально, пристрастно следить за его чистотой, первая проблема улетучится. В отношении же второй, достаточно обеспечить камере прочное крепление на саморезы с обратной стороны бампера, и грабители вряд ли захотят с вами возиться.

Также камеру заднего вида можно установить в салоне, что одним махом решит указанные выше проблемы. Но, при этом сузятся углы обзора, половину экрана магнитолы будет занимать изображение багажника, в объектив не попадет ближайшая зона под бампером (а вдруг, кошка?), а также пострадает качество изображения (наличие дополнительного стекла в виде препятствия). А еще, зимой окно может запотевать, летом загрязняться и т.д.

Любая ли магнитола подойдет?

По факту, автомагнитола – это лучший вариант обеспечения перевода сигнала с камеры в визуальную картинку. Подключение камеры заднего вида возможно к любой магнитоле – штатной (от изготовителя), сторонней, на базе Андроид, китайской и т.д. Самое главное, у нее должен быть дисплей и подходящий разъем для видеокабеля с вашей камеры (обычно, они стандартные).

Однако, если у вас китайский гаджет (а то и оба), возможны сюрпризы. Если планируете подключение камеры заднего вида к китайской магнитоле, например, 2din, перед приобретением уточняйте у продавца, совместимы ли они друг с другом. Проще будет открыть спор, в случае чего.

Как подключить?

Перейдем, пожалуй, к стандартной схеме подключения камеры заднего вида к автомагнитоле.

Итак, оптическое устройство представляет собой глазок объектива и два провода – один для питания, второй – для передачи видеосигнала. Первый подключают к огням заднего хода (так камера будет включаться при переводе коробки передач в режим езды назад), второй тянут через салон к магнитоле.

Что потребуется?

Подключение камеры заднего вида к штатной или сторонней магнитоле требует минимального набора инструментов:

  • Дрель со сверлами нужного размера;
  • Кусачки, бокорезы;
  • Изолента;
  • Герметик.

Если родные провода из комплектации слишком короткие (питание и видеовыход), их нужно нарастить. Продаются за копейки в любом магазине электрики.

Как подключить: этапы

Далее, непосредственно, рассмотрим, как подсоединить камеру заднего вида к магнитоле:

  • Загоните автомобиль в теплый бокс. На холоде клипсы крепления обивки багажника и салона становятся хрупкими;
  • Снимите внутреннюю обивку багажника в месте врезки видеогаджета;
  • Обычно, прибор идет в комплекте со специальным кронштейном. Разметьте отверстия под крепежные болты и кабель видеовыхода;
  • Просверлите;
  • Пропустите кабеля в отверстие, прикрутите глазок, предварительно, обработав все проходы снаружи и изнутри герметиком;

  • Отсоедините клеммы с аккумулятора;
  • Запитайте камеру от фонаря заднего хода;

  • Видеопровод протяните через салон к магнитоле. Лучше вести по полу вдоль боковой стенки салона, предварительно подняв обивку. Не забудьте по ходу протягивания закрепить его в нескольких местах;

  • Далее, чтобы подключить камеру заднего вида к магнитоле – китайской Андроид, Pioneer, 2din, штатной или любой другой, просто выньте ее из гнезда и воткните видеокабель в соответствующий разъем;

  • Не забудьте снова подключить аккумулятор (верните клеммы на место);
  • Готово. Можете тестировать. Некоторые магнитолы требуют в настройках Меню включить опцию камеры заднего вида. Найдите соответствующий пункт и активируйте клавишу «Вкл.». Осталось настроить линии разметки, опции изображения, угол наклона и другие параметры. Все – через меню магнитолы.

Схема подключения

Схема подключения камеры заднего вида к магнитоле предельно проста. Однако, если вы не сильны в электрике, рекомендуем, все же, обратиться в сервис или попросить помощи более сведущего друга. Чтобы не спалить всю проводку в машине (и такое бывает).

Нюанс для автомобилей концерна VAG! Для вас подключение камеры заднего вида к штатной магнитоле может оказаться чуть более сложным.

Все дело в реле контроля исправности ламп. Если объяснять просто, там электропитание на все лампы машины подается прерывисто, но в очень высокой амплитуде. Человеческий глаз думает, что огни горят непрерывно, на деле же, они очень-очень часто мигают. Если от такой сети запитать стороннее устройство, ему не хватит тока (необходимы постоянные 12В). Результатом станет отсутствие сигнала, отказ включаться или передача изображения с жуткими помехами.

Как же подключить камеру заднего вида к автомагнитоле в такой машине?

Устройство к лампам обратного хода подключают через 4-контактное реле, подав питание от прикуривателя (на него режим контроля исправности ламп не распространяется).

Подключить беспроводную камеру

В наш век высоких технологий не всем хочется «ковыряться» с подключением с помощью проводов и снимать обшивку. Поэтому часто слышим вопрос о том, как подключить беспроводную камеру заднего вида. Действительно, иногда легче купить девайс подороже, но с ним справится даже «автоледи со стажем». Единственное, придется приобрести специальный беспроводной модуль. Передатчик устанавливается рядом с камерой, а запитан от задних фар. Только разместите приемник поближе к магнитоле. Учтите, что данный способ не подойдет к монитору с активацией по отдельному входу.

Подсоединение через реле

Уж вроде все методы разобрали, но бывает и так, что необходимо подключить камеру заднего вида через реле. Такое случается из=за сильных помех при нестабильном напряжении. А при использовании ШИМ-модуляции видеокамера вообще может не запуститься. И тут на помощь приходит использование реле. На управляющих вход подается плюс как раз с задних фонарей, а сама камера запитывается через силовые контакты реле от сети 12В.

Выбор системы

В одной из статей мы уже рассказывали о том, какую камеру заднего вида выбрать на авто. Здесь подробно останавливаться не будем, лишь напомним, что не стоит переплачивать за функции, которыми вы никогда не воспользуетесь. Но приведем основные параметры, на которые стоит обратить внимание:

  • Разрешение видео. Тут все логично, ведь чем выше разрешение, тем лучше качество на экране.
  • ISO. Это чувствительность матрицы и она влияет на изображение, например, в темное время суток.
  • Угол обзора. Обычно н 120-180 градусов. Чем выше показатель, тем в кадре видно больше пространства. Но не забывайте про искажение размеров предметов.
  • Корпус устройства. Тут мы имеем в виду тип установки — внутренние и наружные. Вторые, обычно, обладают влагозащитой, а первые не станут добычей преступников вашего двора.
  • Подключение — проводное или беспроводное. Тут кому как удобнее и каков ваш бюджет.
  • Функция подсветки. Такая опция позволит вам легче ориентироваться вечером с помощью дополнительной лампы или диодов.

Плюсы и минусы подключения к магнитоле

В завершение, рассмотрим плюсы и минусы установки камеры заднего вида с магнитолой.

  • Не нужно покупать отдельный монитор или изощряться, соединяя с планшетом;
  • Относительная простота подключения;
  • Подходят, практически, любые магнитолы с дисплеем;
  • Подключить можно самостоятельно, без опыта работы автомобильным электриком.
  • Если глазок устанавливается снаружи, придется сверлить бампер;
  • Много возни с протягиванием кабелей под обивкой (от заднего бампера до передней панели);
  • Если вы совершенно не имеете представления о принципах работы электрической цепи авто, обращения к электрикам не избежать.

И последние советы! Перед тем, как прятать провода под обивкой, убедитесь, что видеогаджет нормально работает на заведенной тачке при переводе коробки в режим езды задним ходом. И перед установкой проверьте фонари обратного хода мультиметром на наличие чистого питания (непрерывные 12 В), чтобы исключить проблему с контролем исправности ламп. Ну, или хотя бы, быть к ней готовым.

Вот и все! Надеемся, статья была для вас полезной!

Студия автозвука Электросила, Киев

установка автозвука Киев, установка автомагнитолы Киев, шумоизоляция авто Киев

  • Главная
  • Услуги и цены
  • Примеры работ
  • Контакты
  • Магазин
  • Как улучшить звук в автомобиле?
  • Главная
  • Услуги и цены
  • Примеры работ
  • Контакты
  • Магазин
  • Как улучшить звук в автомобиле?

Адаптеры штатной камеры заднего вида — подключаем камеру к 2 din магнитоле

Очень многие современные автомобили имеют штатную камеру заднего вида, установленную на заводе. Особенно это касается крупных паркетников и внедорожников, люксовых седанов. Изображение с заводской камеры выводится на штатный монитор на приборной панели, или на магнитолу, штатную навигацию и т.п.

Рано или поздно может встать вопрос о замене штатной магнитолы, например в результате поломки или из-за того что по функционалу магнитола безнадежно устарела. Конечно же, каждый владелец такого автомобиля хотел бы сохранить штатную камеру, для того чтобы сохранить заводской внешний вид автомобиля и подключение по штатной проводке. Более того, если вы сохраняете штатную камеру заднего вида то вам не приходится покупать камеру и платить за её установку, прокладку проводов и т.д. Вроде как одни плюсы.

Однако сняв штатную магнитолу вы не увидите знакомых RCA разъемов которыми подключается камера заднего вида. Там будет какой-то набор специфических разъемов и как понять где тут камера а где что будет не так-то просто.

Можно конечно найти распиновку разъемов в интернете и попытаться разобраться со всем этим, однако не у всех есть достаточно времени и квалификации для подобных работ. Очень часто для обеспечения питания камеры понадобится пониженное (5-6 В) питание, и тут без хотя бы элементарных знаний в радиоэлектронике не обойтись.

Читать еще:  Что нужно знать про реверсивное движение на дороге

Что делать?

Хорошие парни из компании Connects2 (Великобритания??) выпускают как раз для таких случаев большое количество адаптеров. Они предназначены для сохранения штатной камеры заднего вида при замене магнитолы и имеют в конце названия буквы RT (retention — сохранение).

Список адаптеров Connects2 для сохранения штатной камеры заднего вида и их совместимость:

Не подходит к автомобилям с штатным головным устройством IO3 Radio.

Работает с моделями IO4 4.2″ , IO5 8″ , IO6 8″ (с цветным дисплеем).

Как подключить камеру заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход . Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ -модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как правильно подключить беспроводную камеру заднего вида к штатной магнитоле 2 DIN и схема подсоединения

  1. Как выбрать камеру
  2. Как и где должна устанавливаться
  3. Как правильно подключить
  4. Проводная модель
  5. Особенности подключения на машинах европейского производства
  6. Беспроводная модель
  7. Проверка и настройка камеры

Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

Как выбрать камеру

Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Как и где должна устанавливаться

Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

Как правильно подключить

Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

Проводная модель

Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

Проверка и настройка камеры

Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

  1. Выбор камеры
  2. Как определить место установки камеры
  3. Инструкция по подключению
  4. Процесс установки
  5. Подключение
  6. Настройка

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

  • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
  • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Читать еще:  Меняем масло в раздатке и редукторе Рено Дастер

Коммутация к магнитоле Pioneer имеет несколько отличий:

  • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
  • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

  1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
  2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
  3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
  4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Схема Подключения Камеры Заднего Вида К Автомагнитоле

Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией.


Штатную магнитолу можно отсоединять.

По-моему, это небольшая цена за беспроводного помощника в парковке.
Подключение камеры заднего вида

Действуйте согласно схеме, тогда вы точно не ошибетесь. Очень часто, соединение магнитолы осуществляется через разъем ISO.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Парктроник далеко не всегда способен обеспечить безопасную парковку.

Если вы хотите отключить их, соедините шнуры и заизолируйте концы.

С остальными параметрами специалисты без проблем разберутся, а простым обывателям они скорее всего и не понадобятся.

Подключение Магнитолы в Авто — Установка 2 DIN Магнитолы и Камеры Заднего Вида

Выбор камеры

Но в реальности большинство камер не отказывает и при более сильном морозе. Подключение Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры металлических пластин.

Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора.

Поэтому ставьте на свой страх и риск.

Удобство автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

В бардачке ставится рекордер. Что такое импульсный ток читаем здесь: Пульсирующий электрический ток Как трещит реле смотрим здесь: Треск реле от импульсного тока Про выпрямитель читаем здесь: Маломощный блок питания , www.

Сразу начну с инструкции, так как в ней указаны технические характеристики.

Благо, что в камере скорее всего стоит защита от переполюсовки. Такое требование способно испортить процесс подключения.
#6_2018 Подключение камеры заднего хода Китайского производства к штатной магнитоле Toyota

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.

Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.

Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.

Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.

Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры


Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода

Камера заднего вида подключение

Схема подключения приводится ниже.

Схема подключения камеры заднего вида В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Делаем задержку отключения камеры.

При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров. Принцип подключения остается неизменным. На мотор заднего дворника идут три провода: плюс который есть даже при выключенном зажигании , земля и сигнальный минус по которому включается дворник.

Если длины кабеля не хватает для прокладки по салону машины, приобретите удлинитель с соединителем разъемов. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости.

Вариативность места установки. Способы подключения камеры заднего вида Существует два способа подсоединения камер заднего вида.

Почему — написано ниже. Отрицать удобство такого устройство трудно.

Выбор камеры Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически. Подробные фотографии комплектующих делались на работе на телефон, поэтому заранее приношу извинения за качество.
Как подключить камеру заднего вида

Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

  1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
  2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
  3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
  4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
  5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
  6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
  7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
  8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

  • установить видеокамеру в намеченное место;
  • подключить питание камеры;
  • вывести видеокабель в переднюю часть салона машины;
  • подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
