Возможные неисправности системы охлаждения УАЗ 452

УАЗ 452 › Бортжурнал › Эпопея с системой охлаждения

Товарищи доброе время суток!
В предыдущей записи я просил совета по устранению проблемы с перегревом двигателя. Спасибо всем кто ответил!
Начал с легкого, а точнее с промывки СО
1) промыл лимонной кислотой, пачек 8
2) промыл каким то средством от Lavr за 150р (запах как от лимонной кислоты)
3) промыл святой водой…:)
…результата ноль, только печка верхняя совсем завоздушилась.

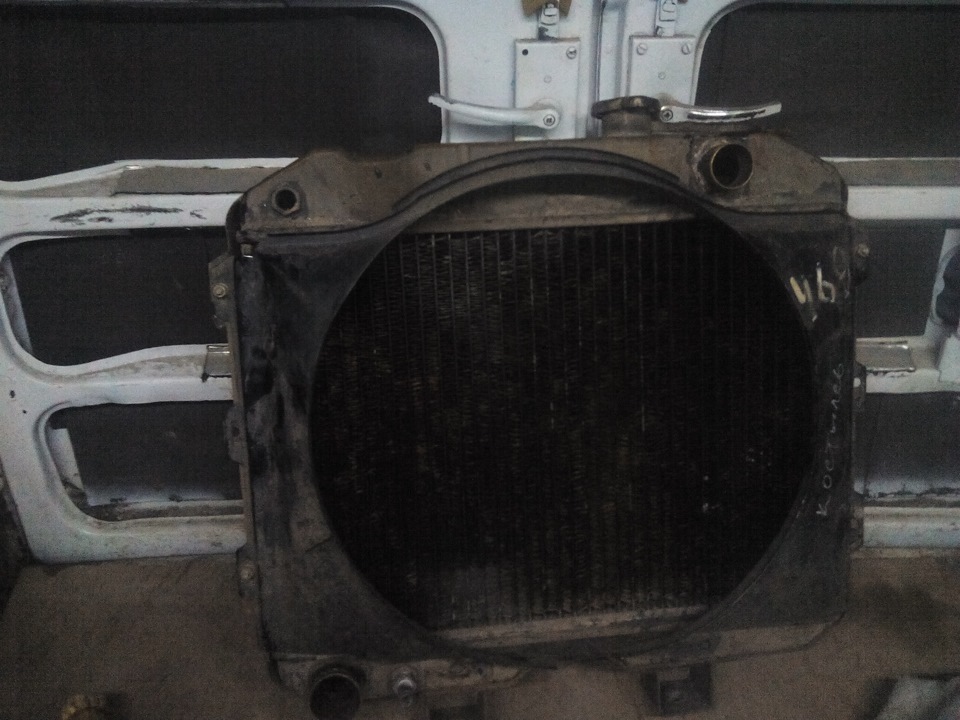

далее настала очередь радиатора, грязи в сотах было дохера, пол вечера ковырям, промывал, продувал, выпрямлял.

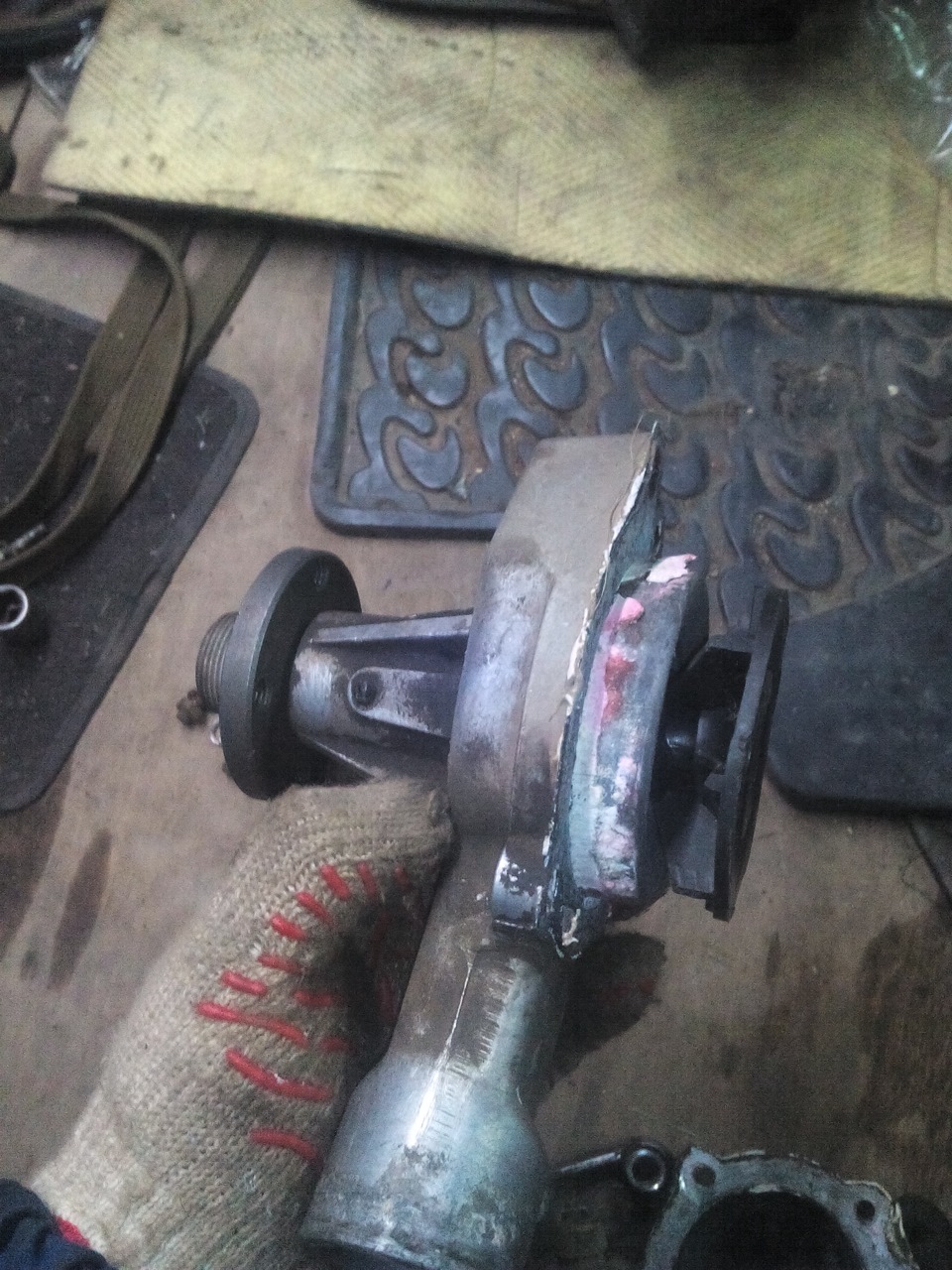

ну раз снят радиатор то грех не снять помпу и разобрать

и тут было кое что обнаружено

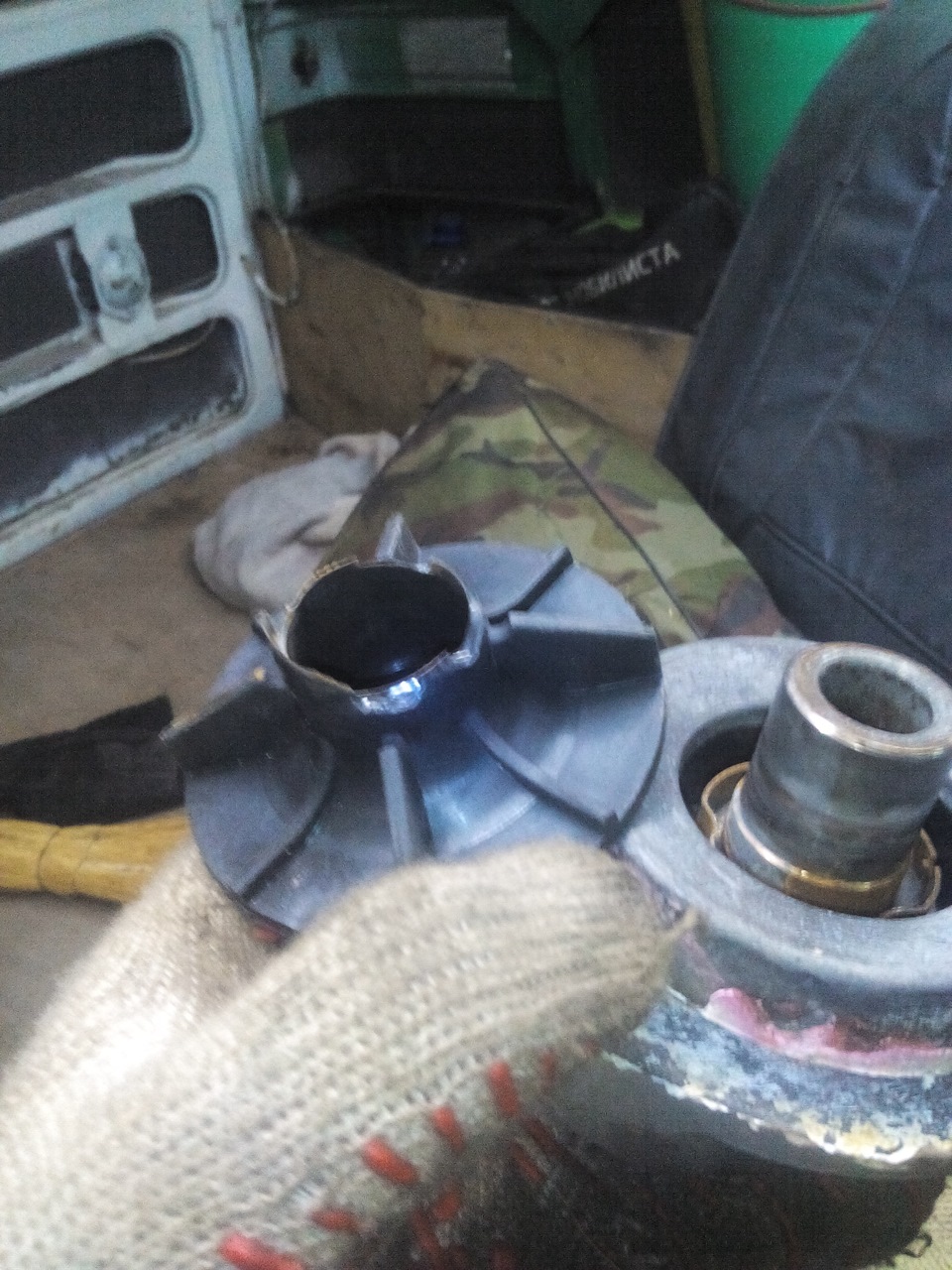

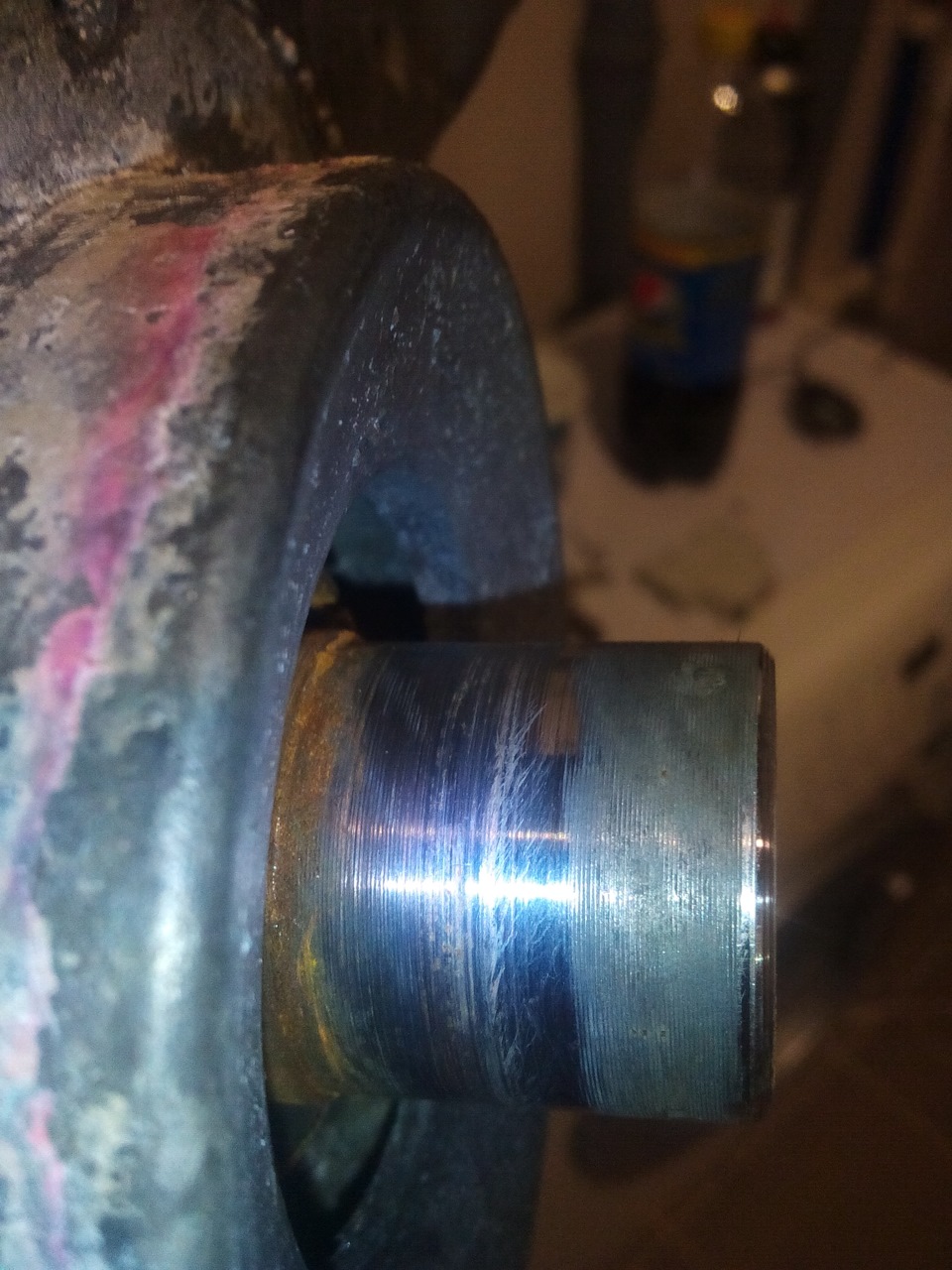

Ты был прав tj-DimON-02rus ) Крыльчатка с небольшим усилием проскальзывала на валу, на ней видно как она оплавилась! оО. Также видны следы на самом валу

Завтра в магазин за полу помпой.
Ну а теперь вопросики…
1) какую (с какой крыльчаткой ) брать помпу?

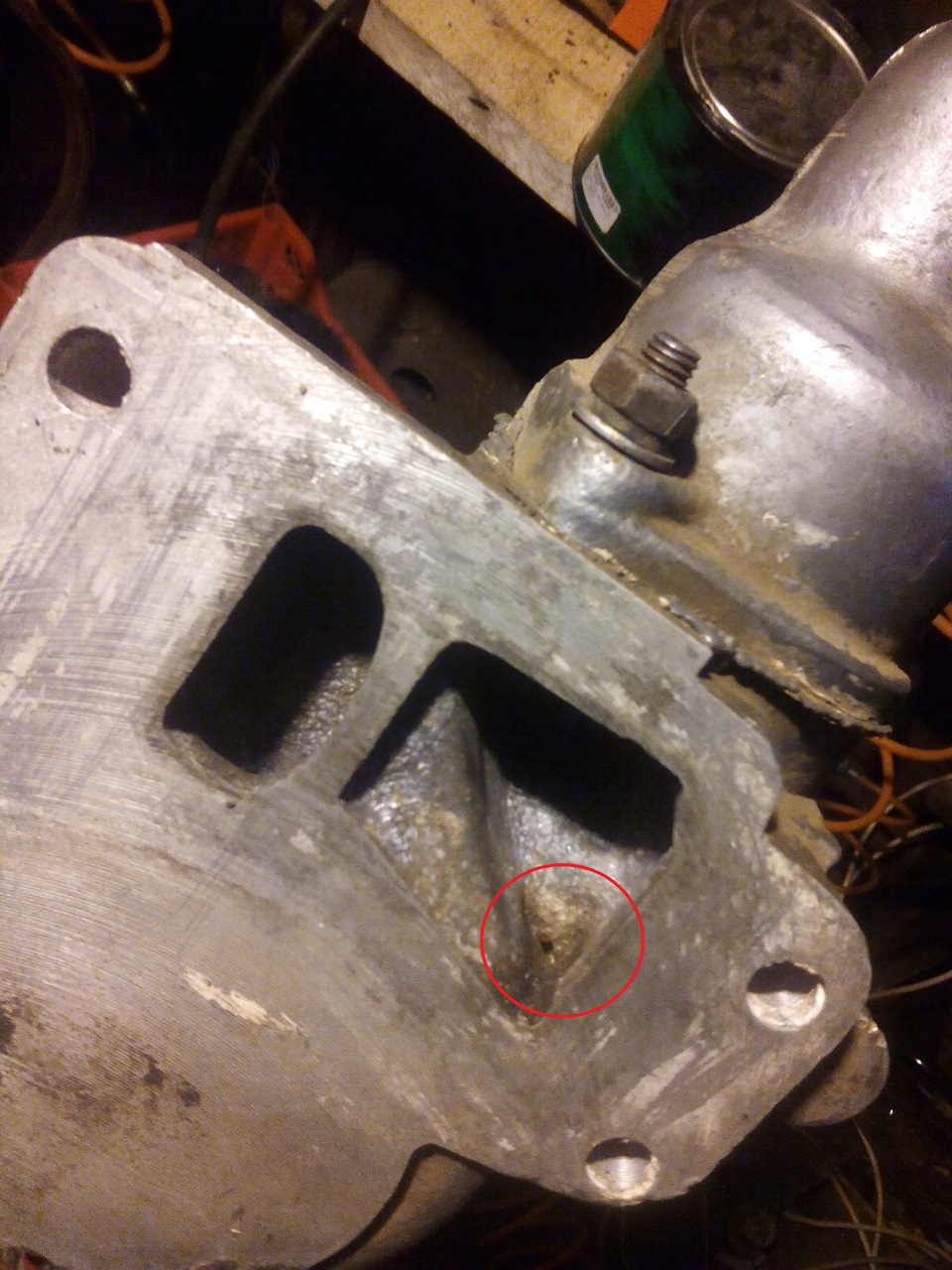

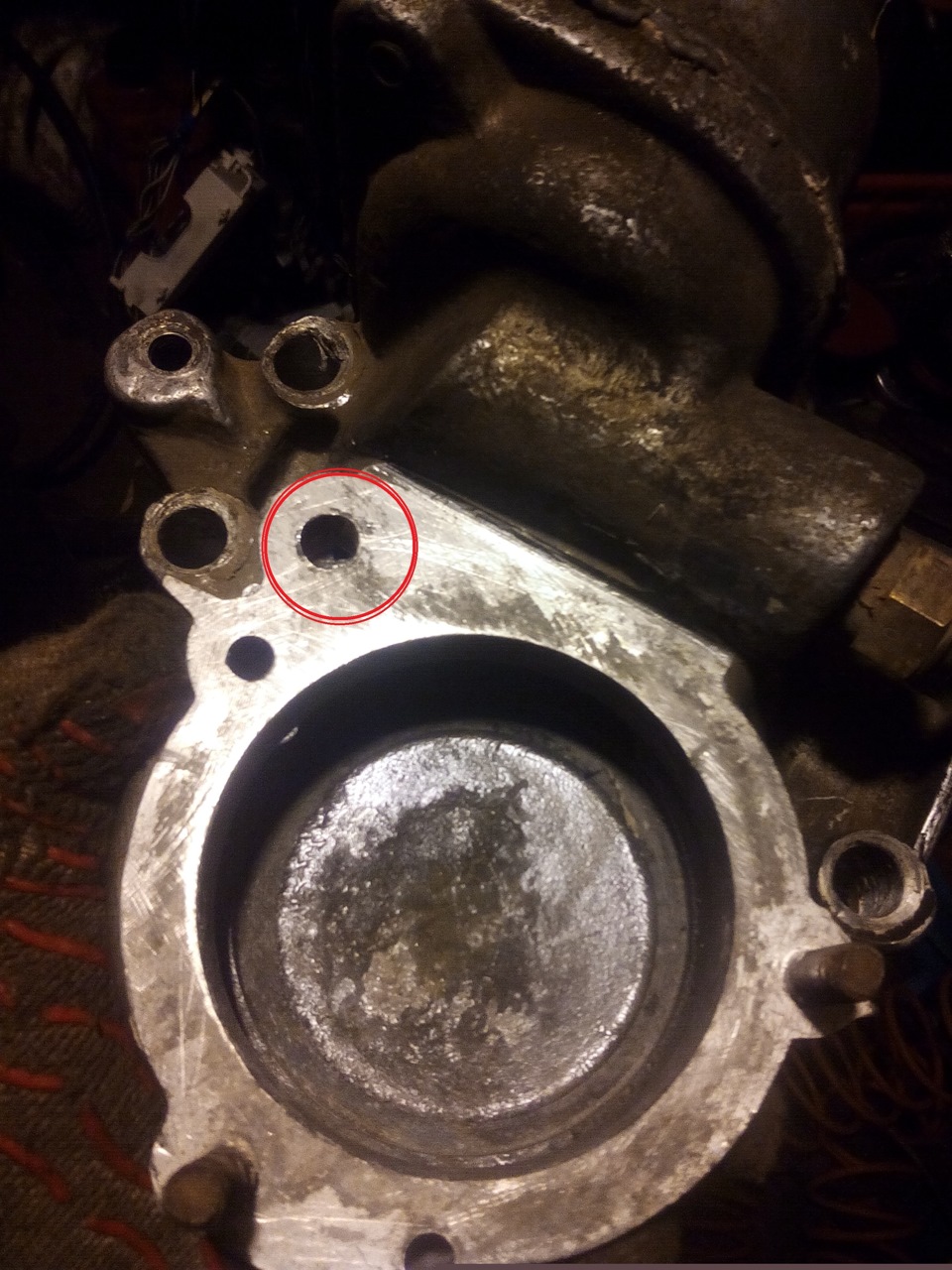

2) что за отверстие в корпусе помпы? оно почти сквозное (прогнило или так задумано) ?

3) Где вход а где выход у передней печки старого образца?
4) как правильно подключать отопители? снизу в радиатор подача? или как в моем теплом доме, наоборот ?:)

В планах установка ВАЗ термостата, подключение отопителей последовательно с электро помпой по середине, ну и еще пару мелочей
Приму и выслушаю все ваши советы!
Спасибо!

Система охлаждения уаз 452: возможные неисправностиПро УАЗик

Эксплуатация двигателя без участия главных элементов невозможна, система охлаждения УАЗ Буханка, входит в этот перечень. Поскольку работа мотора и Система охлаждения УАЗ буханка. Назначение, функции и типы систем охлаждения. Принцип работы механизма. Элементы узла: радиатор, вентилятор, помпа, термостат, рубашка охлаждения и другие детали. Назначение, особенности, принцип работы. Недостатки системы

  1. Виды систем охлаждения УАЗ Буханка
  2. Бачок расширительный “Патриот” (3163-00-1311014-00)(Пластсервис)
  3. Помпа
  4. Охлаждающая остов рубашка и трубки
  5. Сообщающиеся сосуды
  6. Меняем агрегаты
  7. Когда менять масло
  8. Сливаем горючее с UAZ Patriot

Виды систем охлаждения УАЗ Буханка

Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.

Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.

Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.

Дополнительные функции охлаждения:

  • Поддержание температуры в печке, вентиляции, кондиционере;
  • Охлаждение смазки мотора;
  • Снижение температуры в механизме рециркуляции сгоревших газов;
  • Снижение температуры воздуха в турбинном наддуве мотора;
  • Снижение температуры рабочей жидкости в автоматической коробке передач.

В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.

  1. Охлаждение жидкостью (замкнутое, незамкнутое);
  2. Охлаждение воздухом (естественное, принудительное);
  3. Охлаждение смешанное (гибридное).

Современные схемы, к которым относится система охлаждения 402 двигатель, чаще других используют комбинированное (смешанное) снижение температуры. Схема объединяет свойства жидкой субстанции и воздуха, которые дополняют и компенсируют друг друга.

Схема cooling system УАЗ «Буханка»:

Бачок расширительный “Патриот” (3163-00-1311014-00)(Пластсервис)

Оценка 5.00 из 5

356,50 р. В корзину

&nbsp27 шт. на складе

Код товара: 00011012

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Помпа на УАЗ-409:

Охлаждающая остов рубашка и трубки

Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.

Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.

Сообщающиеся сосуды

Заправка баков топливом осуществляется раздельно, чтобы заправить баки полностью: вначале заправляется основной бак (во время заправки, в дополнительный бак топливо тоже частично переливается), потом заправляется дополнительный. Топливо расходуется из обоих баков примерно одинаково, баки работают как сообщающиеся сосуды.

Меняем агрегаты

В случаях серьёзных нарушений можно провести замену СОД. В перечне возможных действий – заменим термостат или радиатор, поменяем насос или улучшим управление вентилятором.

Таким образом, система охлаждения двигателя автомобиля УАЗ «Буханка» довольно простая. Она имеет высокую степень ремонтопригодности. Главное, надо помнить, что любой агрегат нуждается в повышенном внимании.

Когда менять масло

По рекомендации завода новое масло в мосты УАЗ Патриот заливается через каждые 40 тысяч пробега. Первая замена осуществляется после прохождения 15 – 20 тысяч километров. Это связано с тем, что вращающиеся детали не притерлись. В смазку попадает большое количество стружки. Это приводит к ухудшению ее качества. Так же можете прочитать про Тюнинг УАЗ 469.

СПРАВКА: Износ сальников и уплотнений может привести к утечке масла или попаданию в мост воды при езде по бездорожью.

Сливаем горючее с UAZ Patriot

В редких случаях бывает так, когда владельцу Патриота требуется слить горючее. УАЗовская топливная система имеет свои конструктивные особенности, от этого слить бензин не получится просто. Однако данную процедуру провести все же можно.

Дабы слить некоторое количество горючего, потребуется открыть всего лишь пробку. Помните, баки под горючее на УАЗе имеют довольно выгнутые трубопроводы, которые идут от так называемых заливных пробок, следовательно, если вы захотите всунуть через пробку обычный шланг, дабы известным старым и проверенным методом слить бензин, то у вас ничего не получится. Вообще слить горючее из того или иного бака просто невозможно. Это заявление многих обескуражит, но все по порядку.

Есть метод, впрочем, он не легкий. Для начала вам требуется с использованием клапана сбросить в рампе присутствующее давление. Далее требуется снять шланг с самой рампы и оставшийся другой конец опустить и закрепить при потребности в заранее припасенную емкость, для слива горючего. Затем включите зажигание, требуется следить за наполнением емкости. Вот необходимое количество горючего слито, остается просто выключить зажигание. Самое главное четко следовать инструкции, и тогда все получится. При данной процедуре не требуется заводить двигатель, поскольку уже при включенном зажигании начинает работать бензиновый насос. Только так вы сможете слить горючее с бака UAZ Patriot.

Возможные неисправности системы охлаждения УАЗ 452

Система в сборе

В далеком 1965 году на модели УАЗ 450 установили верхнеклапанный двигатель ГАЗ 21, да и коробка передач уже была 4-ступенчатая. До настоящего времени этот автомобиль пользуется популярностью как в небольших городах, так и в селах, заменяя санитарные и аварийные машины во многих учреждениях. Так как УАЗ 452 может преодолеть снежные насыпи толщиной до 50 см и при этом везти около 800 кг груза, он устраивает даже военных. Поскольку автомобиль чем-то напоминал кирпичик хлеба, ему дали прозвище «буханка».

Для безопасной эксплуатации машины нагреваемые детали мотора во время его работы необходимо охлаждать. Для этого были созданы следующие системы охлаждения двигателя:

  • закрытого типа (жидкостная);
  • открытого типа (воздушная);
  • смешанная.

Охлаждающая жидкость циркулирует следующими способами.

  1. Принудительный – циркуляция при помощи насоса.
  2. Термосифонный – за счет самотека жидкости. Нагретая жидкость поднимается, а холодная опускается.
  3. Комбинированный – головки блоков цилиндров, которые нагреваются больше других деталей двигателя, охлаждаются принудительно, а сам цилиндр – термосифонным способом.

Принцип охлаждения двигателя

Главной задачей системы охлаждения двигателя является соблюдение температурного режима. Температура газов, образующихся в цилиндре мотора, может достичь 2000°. Тепло, которое выделяется, частично преобразуется в полезную энергию. Остальное тепло выводится в атмосферу при помощи системы охлаждения.

В случае поломки или малейшей неисправности системы происходит излишнее повышение температуры, которое влечет за собой выгорание смазки, а это является причиной быстрого износа деталей.

Но и чрезмерное снижение температуры мотора нежелательно. Мощность холодного двигателя становится меньше, а вязкость смазки увеличивается.

Главной задачей системы является охлаждение двигателя

УАЗ “буханка” впервые сошел с конвейера в 1957 году, но популярен и по сей день. Во всех труднодоступных местностях автолюбители отдают предпочтение дешевому, надежному и простому УАЗу 452 модели, а не иностранным внедорожникам. В этом универсальном вездеходе могут одновременно перемещаться до 10 человек и 1 т груза.

Конструкционные элементы

Как и весь автомобиль, система охлаждения «буханки» по-военному проста и надежна. Она включает в себя следующие элементы.

    1. Радиатор охлаждающей жидкости: необходим для отдачи тепла разогретой жидкости в атмосферу. При производстве данных агрегатов используют такие материалы, как медь и алюминий. По своей конструкции радиаторы разделяют на трубчатые, сотовые и пластинчатые. Чаще всего производители устанавливают на автомобили трубчатые модели. Они состоят из горизонтально расположенных трубок, которые проходят через тонкие пластины, припаянные сверху и снизу. Эти пластины делают устройство жестким и повышают его теплоотдачу. В пластинчатых радиаторах жидкость циркулирует по спаренным пластинам, которые припаяны к резервуарам прибора. Охлажденный воздух при помощи вентилятора проходит между спаренными пластинами. Пластины для покрытия большей площади изготавливают волнистыми. Сердцевиной сотовых радиаторов являются горизонтально расположенные трубки, по которым проходит воздух, охлажденный жидкостью снаружи. Вверху бачка агрегата впаяна горловина, закрывающаяся при помощи пробки и патрубков. Они нужны для присоединения шланга, который подводит жидкость охлаждения к радиатору.
    2. Масляный радиатор: служит для охлаждения масла при помощи воздуха. Устройство является дополнительным и предназначено для мощных двигателей.
    3. Решетка: служит для защиты радиатора от переохлаждения, перегрева и попадания различных предметов.
    4. Радиатор отопителя: по своему строению является уменьшенной копией радиатора охлаждающей жидкости, устанавливается в салоне автомобиля, куда и передает тепло.

Вот так выглядит вентилятор радиатора

  1. Вентилятор: усиливает поток воздуха, который охлаждает жидкость внутри сердцевины радиатора. Основные элементы вентилятора – крыльчатка и лопасти. Привести лопасти в движение можно разными способами. Механическим, установив на одну ось насос и вентилятор. При этом последний работает беспрерывно, что влечет за собой расход мощности двигателя. В современных схемах такой метод установки агрегата почти не используется. Соединение вентилятора проходит через муфту. При этом агрегат включается только после достижения двигателем определенной температуры. За включение вентилятора отвечает датчик температуры. Чаще всего вентилятор оборудуется электродвигателем. Такая система позволяет регулировать частоту его вращения.
  2. Центробежный насос: осуществляет принудительное движение жидкости по системе. Насос состоит из алюминиевого корпуса, крыльчатки и сальника. Когда вращается крыльчатка, появляется центробежная сила, поступающая к центру корпуса помпы, при этом охлаждающая жидкость откидывается к стенкам. Сальник не дает жидкости вытекать вместо выхода вала.
  3. Расширительный бачок: принимает в себя излишки, образующиеся при расширении от нагревания жидкости. Через этот бачок охлаждающая жидкость доливается в систему.
  4. Термостат – датчик температуры – прибор, при помощи которого осуществляется контроль температуры внутри мотора.
  5. Водяная рубашка двигателя – полости внутри агрегата, по которым циркулирует жидкость для охлаждения нагретых деталей.
  6. Антифриз – охлаждающая двигатель жидкость, которую можно использовать при минусовой температуре.

Неисправности и тюнинг охлаждающей системы

Если температурный режим двигателя нарушен, это свидетельствует о неисправности охлаждающей системы.

Перегрев мотора может произойти по нескольким причинам:

  • низкий уровень охлаждающей жидкости;
  • неисправный насос;
  • вышел из строя вентилятор;
  • не работает термостат;
  • загрязнение или отложение большого слоя накипи на наружной части радиатора;
  • неисправный клапан пробки в расширительном бачке.

Основной узел системы

При неисправности термостата охлаждающая жидкость не будет циркулировать по большому кругу. Это приведет к перегреву двигателя при холодном радиаторе. Недостаток охлаждающей жидкости в системе возникает из-за утечки или вскипания. При обнаружении вскипания требуется долить жидкость до необходимого уровня. Если были обнаружены потеки, нужно проверить патрубки, радиатор и расширительный бачок на наличие трещин, сальник насоса – на наличие повреждений.

Переохлаждение двигателя может произойти:

  • вследствие негерметичности закрытой системы охлаждения;
  • неисправности термостата.

При негерметичности системы охлаждения в моторе не создается повышенное давление и он не прогревается до нужной температуры. Следствием является увеличение расхода топлива.

Чтобы система охлаждения двигателя работала лучше, можно провести ее тюнинг. Модернизацией различных узлов в настоящее время занимаются многие. При проведении тюнинга необходимо сделать следующее:

  • заменить термостат;
  • поменять водяной насос;
  • заменить радиатор на трехрядный медный;
  • модернизировать радиатор охлаждения двигателя;
  • поработать над управлением включения вентилятора охлаждения мотора.

В начале 2000 годов УАЗ стал выпускать очень популярные джипы УАЗ Хантер и Патриот. Система охлаждения УАЗ Патриот и Патриот ЕВРО 3 имеет свои особенности. Из-за более жестких требований к экологическому стандарту электрика автомобиля УАЗ Патриот стала изменяться и дорабатываться. Обновленная схема создана для подключения к мотору по стандарту “ЕВРО 3”.

Проверка системы охлаждения

Проверка системы охлаждения УАЗ Патриот 3163

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону (загорелась сигнальная лампа аварийного перегрева двигателя), но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. «Отопление и вентиляция»). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления, затем, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения коленчатого вала на холостом ходу, с включенным на полную мощность отопителем.

Предупреждение

Не останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил шланг либо образовалось другое место утечки, кроме выброса жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах ее контакта с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

Читать еще:  Что нужно знать про реверсивное движение на дороге

1. Остановите двигатель.

2. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых шлангов, радиатора, термостата.

Предупреждение

Никогда не открывайте сразу пробку расширительного бачка. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит, и ее брызги могут вас ошпарить. Если вы хотите снять пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.

3. Загляните под панель приборов со стороны переднего пассажира — нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя…

4. …или дополнительного отопителя, предварительно вытащив корпус вещевого ящика облицовки тоннеля пола.

Полезный совет

Если обнаружена течь охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты.

Особенно хорошо для этой цели подходит армированная (например, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Предупреждения

Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, к сокращению ресурса.

Никогда не доливайте холодную воду в перегретый двигатель. Двигатель должен остывать с открытым капотом не менее 30 мин.

5. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя). Для проверки термостата нужно на прогретом двигателе проверить на ощупь температуру верхнего шланга, соединяющего термостат с двигателем. Если верхний шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.

6. Очень часто причиной перегрева двигателя является выход из строя электрического вентилятора…

7. …или вязкостной муфты привода вентилятора.

8. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения. Если он не включается, то причинами могут быть перегоревший предохранитель, неисправные реле включения, окисленные контакты в колодке жгута проводов или сгоревший электродвигатель.

Рис. 10.2. Номера реле и предохранителей, расположенных в дополнительном монтажном блоке в моторном отсеке

Замените плавкие вставки 1 и 2 (поз. 4 на рис. 10.2) в монтажном блоке предохранителей и реле, установленном в подкапотном пространстве. Если после их замены вентилятор так и не начал работать, замените реле 3 и 4 в этом же монтажном блоке. Если после замены плавких вставок и реле вентилятор не начал работать, проверьте электродвигатель, для чего возьмите два дополнительных провода и подайте на вентилятор питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Предупреждения

Не допускайте замыкания проводов между собой!

Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого и набегающего (путевого) потоков воздуха совпадали.

В радиаторе установлена пробка с двумя клапанами — впускным и выпускным. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,13–0,15 МПа (1,3–1,5 кгс/см 2 ), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование.

Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Нарушение герметичности выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

Видео про «Проверка системы охлаждения» для УАЗ 3163

Система охлаждения Патриот
Мой вид охлаждения 409 Двигателя Уаз Патриот. Электро вентилятор+Вязкомуфта
Система охлаждения двигателя

Система охлаждения УАЗ «Буханка»: Устройство охлаждения двигателя

Эксплуатация двигателя без участия главных элементов невозможна, система охлаждения УАЗ Буханка, входит в этот перечень. Поскольку работа мотора и сгорание топлива взаимосвязаны, не трудно понять, что результат такой связи, выделение тепла. В камере сгорания этот показатель достигает уровня 2000°С. Без отвода температуры и доведения до нужного уровня агрегат заклинит, и не будет выполнять установленные функции.

Достоинство автомобиля УАЗ «Буханка» — простота, надёжность и живучесть. Это утверждение так же относится к двигателям и составляющим, используемым на транспорте. Незамысловатость охлаждения облегчает эксплуатацию и починку. Такие особенности привлекательны для пользователей, которые уже давно оценили автомобиль по достоинству.

Автомобиль УАЗ-452 «Буханка»:

Виды систем охлаждения УАЗ Буханка

Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.

Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.

Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.

Дополнительные функции охлаждения:

  • Поддержание температуры в печке, вентиляции, кондиционере;
  • Охлаждение смазки мотора;
  • Снижение температуры в механизме рециркуляции сгоревших газов;
  • Снижение температуры воздуха в турбинном наддуве мотора;
  • Снижение температуры рабочей жидкости в автоматической коробке передач.

В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.

  1. Охлаждение жидкостью (замкнутое, незамкнутое);
  2. Охлаждение воздухом (естественное, принудительное);
  3. Охлаждение смешанное (гибридное).

Современные схемы, к которым относится система охлаждения 402 двигатель, чаще других используют комбинированное (смешанное) снижение температуры. Схема объединяет свойства жидкой субстанции и воздуха, которые дополняют и компенсируют друг друга.

Схема cooling system УАЗ «Буханка»:

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

При рассмотрении цилиндра, видно, что изделие состоит из внутренней и внешней части. Промежуток между этими частями называют рубашкой, по этому пространству перемещается антифриз. Так же можете прочитать про Раздатка УАЗ 469.

Устройство системы охлаждения УАЗ «Буханка»

Схема системы охлаждения УАЗ Буханка проста и характерна для других двигателей. Конструкция закрытого типа, циркуляция жидкости охлаждения происходит принудительно.

К элементам механизма относятся:

  • Радиатор;
  • Вентилятор принудительного охлаждения;
  • Помпа для перекачки жидкости;
  • Термостат;
  • Охлаждающая остов рубашка;
  • Патрубки;
  • Датчик температуры жидкости охлаждения;
  • Ёмкость расширительная;
  • Печка с вентилятором.

Радиатор и вентилятор

Антифриз, пройдя через силовую установку, нуждается в снижении температуры. С этой целью используется радиатор, который выполняет функцию охладителя, путём разбиения потока на части, увеличивая площадь обдува. Первоначально, радиатор охлаждения УАЗ Буханка двигатель 409 выполнен из меди с тремя рядами ячеек. Иногда, для увеличения тепловой отдачи, пользователь заменяет изделие алюминиевым. Сам радиатор охлаждается потоком воздуха, который обдувает автомобиль потоком в движении. В стационарном положении, или при медленном перемещении работающему силовому агрегату недостаточно получаемого обдува. С этой целью в конструкции предусмотрен вентилятор.

Вентилятор автомобилей УАЗ Буханка принудительного типа, это означает, что на работающем моторе механизм действует постоянно. Привод изделия выполняется коленчатым валом, через шкив не зависимо, нагружен мотор или нет. Иногда пользователи модернизируют агрегат, устанавливая электрический вентилятор, включающийся по достижению жидкости нужной температуры. Это экономит топливо, и добавляет мотору лошадей.

Система охлаждения УАЗ «Буханка»:

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Помпа на УАЗ-409:

Термостат

Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.

Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.

Рабочая схема термостата:

Охлаждающая остов рубашка и трубки

Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.

Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.

Измеритель нагрева

Температурный измеритель УАЗ Буханка, деталь, выводящая на приборный щиток информацию о степени нагрева. Так как на используемых моторах устанавливается принудительная вентиляция радиатора, то датчик не управляет включением изделия.

Если мотор переделали и установили электрический вентилятор, датчик температуры считывает информацию о температурном режиме. После, информация передаётся в блок управления, анализирующий и регулирующий степень нагрева. Измеритель устанавливают на термостате мотора, неполадки изделия ведут к перегреву агрегата и поломке.

Измеритель степени нагрева, мотора ЗМЗ-406:

Ёмкость расширительная

Прежде всего, расширительная ёмкость хранит запас антифриза. Определённый объём жидкости постоянно должен быть в запасе, что бы поддерживать нормальную работу мотора. Кроме того, в бачок выделяются пары и газ, который скапливается в системе во время её работы. С атмосферой расширитель связан клапаном, который установлен в крышке. Клапан настроен таким образом, что бы в системе постоянно был избыточный напор. Это позволяет работать мотору при высоких температурах, но без кипения антифриза. Избыточный напор стравливается клапанов в атмосферу.

Печка с вентилятором

На силовых установках ЗМЗ-409, УАЗ-402(421), устанавливается печка, встраиваемая в контур системы охлаждения. Конструктивно, узел состоит из патрубков, радиатора и вентилятора, работающего за счёт электричества. Нагретый антифриз, циркулируя внутри контура, служит источником тепла в кабине водителя. Летом контур печки перекрывается отсечным краном, в зимний период работа устройства дополнительно охлаждает мотор.

Минусы системы охлаждения Уаз Буханка

Несмотря на то, что устройство системы охлаждения двигателей ЗМЗ-409, УАЗ-402(421) простое и надёжное, механизму присущи недостатки. Прежде, это относится к качеству изготавливаемых запасных частей. Установка недостаточно обработанных и подогнанных деталей снижает надёжность и приводит к поломкам. Кроме того, на моторах обороты вентилятора связаны с оборотами шкива, которых в жаркий период недостаточно. Компенсировать нехватку обдува можно, увеличив ёмкость радиатора. Однако, увеличенный радиатор в холод закрывают, иначе мотор замёрзнет. Претензии возникают и к печке. Устройство требует дополнительной прокачки, без которой тепла недостаточно.

Проблемы устранимы, при условии проведения модернизации охлаждения. В работы включена замена радиатора на механизм с большим количеством секций. Установка второй печки и другие манипуляции.

УАЗ 315148 5дв. внедорожник, 91 л.с, 4МКПП, 1993 г.в. — неисправности системы охлаждения двигателя

Различают следующие неисправности системы охлаждения:

-неисправности радиатора (засорение сердцевины, загрязнение наружной поверхности, нарушение герметичности);
-неисправности центробежного насоса (ослабление привода, нарушение герметичности, износ);
-неисправности термостата;
-неисправности привода вентилятора (в зависимости от типа привода — ослабление механического привода, неисправность термореле или электродвигателя в электрическом приводе, низкое давление масла в гидравлическом приводе);
-трещины в рубашке охлаждения головки блока или блоке цилиндров;
-прогорание прокладки и коробление головки блока цилиндров; неисправности патрубков (нарушение герметичности крепления, -механические повреждения, засорение);
-неисправность датчика температуры;
-неисправность указателя температуры;
-низкий уровень охлаждающей жидкости

Основными причинами неисправностей системы охлаждения являются:

-нарушение правил эксплуатации двигателя (применение некачественной охлаждающей жидкости, нарушение периодичности ее замены);
-применение некачественных комплектующих;
-предельный срок службы элементов системы;
-неквалифицированное проведение работ по техническому обслуживанию и ремонту системы.

Возникающие неисправности системы охлаждения могут послужить причинами более серьезных неисправностей. Так, загрязнение наружной поверхности радиатора приводит к увеличению температуры охлаждающей жидкости и дальнейшему перегреву двигателя. Это, в свою очередь, может привести к прогоранию прокладки и короблению головки блока цилиндров, а также появлению трещин.

Внешние признаки неисправностей системы охлаждения

-перегрев двигателя;
-переохлаждения двигателя;
-наружная утечка охлаждающей жидкости;
-внутренняя утечка охлаждающей жидкости.

Внешние признаки и соответствующие им неисправности системы охлаждения

  • низкий уровень охлаждающей жидкости;
  • ослабление привода водяного насоса;
  • нарушение герметичности водяного насоса;
  • неисправности привода вентилятора;
  • неисправности термостата;
  • засорение сердцевины радиатора;
  • загрязнение наружной поверхности радиатора;
  • засорение патрубков
  • неисправность термостата;
  • неисправность привода вентилятора;
  • неисправность указателя температуры;
  • неисправность датчика температуры
  • нарушение герметичности крепления патрубков;
  • повреждение патрубков;
  • нарушение герметичности центробежного насоса;
  • нарушение герметичности радиатора;
  • трещины в рубашке охлаждения;
  • прогорание прокладки головки блока цилиндров
  • трещины в рубашке охлаждения;
  • прогорание прокладки головки блока цилиндров

Для того, чтобы не пропустить зарождающуюся неисправность водитель должен систематически следить за показаниями указателя температуры на панели приборов. Многие автомобили вместе с указателем оснащены сигнальной лампой.

Наружные утечки сопровождаются появлением специфического запаха антифриза, а также подтеками под автомобилем и на двигателе.

Внутренние утечки охлаждающей жидкости не столь очевидны. О появлении внутренних утечек свидетельствует белый дым (испарение охлаждающей жидкости) из выпускной системы на прогретом двигателе. Правда, при прогреве двигателя и в холодное время года белый дым — нормальное явление.

Другим проявлением внутренней утечки является наличие охлаждающей жидкости в масле. Определяется путем осмотра масляного щупа. В результате соединения масла и охлаждающей жидкости образуется масляно-водная эмульсия – пена светлого цвета.

Читать еще:  Реверсивное движение — что это и зачем нужно

Необходимо отметить, что и наружные и внутренние утечки приводят к нарушению температурного режима и перегреву двигателя.

Возможные неисправности системы охлаждения, их причины и способы устранения

Что делать если «Буханка» начинает греться?

Греться двигатель может по разным причинам.

Давайте перечислим их и расскажем о способах решения данной проблемы:

Неисправный термостат

Если клапан термостата закрыт или открывается не полностью, то охлаждающая жидкость не сможет должным образом охлаждаться в радиаторе. Антифриз будет циркулировать по малому кругу охлаждения и вскоре закипит.

Признаком неисправного термостата является долгий прогрев двигателя одновременно с постоянным ростом температуры при движении. Разрешается эта проблема установкой нового термостата.

Перед заменой следует убедиться что причина действительно кроется в этой детали. Некоторые автовладельцы вообще убирают термостат из системы охлаждения на летний период и устанавливают его вновь лишь с приходом осени.

Отсутствие охлаждающей жидкости

При перегреве двигателя следует подождать пока антифриз не остынет, после чего посмотреть его уровень. Если антифриза недостаточно, то следует долить его.

Причиной утечки охлаждающей жидкости может быть плохая герметичность патрубков системы охлаждения. В случае обнаружения утечки замените патрубки и долейте антифриз.

Обрыв ремня помпы

Охлаждающая жидкость перестает циркулировать, так как помпа, перегонявшая антифриз, больше не работает. Температура начинает быстро расти. Обнаружить эту неисправность можно невооруженным глазом.

Устраняется проблема установкой нового ремня.

Заклинивание водяного насоса

Предшествовать этому может появление стружки в системе охлаждения. Признаком заклинившего насоса является визг проскальзывающего по шкиву ремня. В этом случае следует взять автомобиль на буксир и доставить его до места ремонта.

Неисправность свечей и системы зажигания

Это приводит к тому что один из цилиндров перестает работать. Устранить это можно заменой неисправной свечи или , если проблема не в отработавшей свече, ремонтом системы зажигания.

Воздушная пробка

Признаком переизбытка воздуха в системе охлаждения является нагревание двигателя каждые 1-2 часа. Устраняются воздушные пробки следующим образом: автомобиль загоняется под уклон, открывается крышка расширительного бачка.

Спустя 10 минут воздух покидает систему охлаждения, после чего остается только проверить уровень охлаждающей жидкости.

Неисправность вентилятора

Если на вашей «Буханке» установлен электровентилятор, то дело, скорее всего, в электронике.

Отложение накипи или загрязнение радиатора

Возможность появления этой проблемы повышается при использовании воды в качестве охлаждающей жидкости. Для очистки системы охлаждения ее следует продуть или прочистить. Также возможно добавление специальных присадок.

Неисправный клапан пробки расширительного бачка

Если клапан не регулирует давление в системе охлаждения должным образом, то он подлежит замене.

Отнеситесь серьезно к проблеме перегрева двигателя. Игнорирование этой проблемы может очень скоро привести к очень серьезной поломке двигателя с последующей его заменой, что выйдет намного дороже ремонта охлаждающей системы.

Обслуживание УАЗ: боремся с перегревом

Что прежде всего привлекает отечественного потребителя во внедорожниках Ульяновского автозавода? Пожалуй, оптимальное сочетание трех таких важнейших факторов, как ценовая доступность, идеальная приспособленность к российскому бездорожью и простота обслуживания. Именно последнее обуславливает востребованность автомобилей в отдаленных регионах и населенных пунктах, где ремонт и обслуживание УАЗ приходится осуществлять преимущественно своими силами, не полагаясь на специализированные предприятия УАЗ сервис.

Тем не менее, автомобили марки УАЗ при всей своей неприхотливости нуждаются в постоянным уходе, особенно если их все время приходится эксплуатировать в тяжелых дорожных условиях. И одной из наиболее распространенных неприятностей, причиняющих водителям массу хлопот, является перегрев двигателя, что чревато его быстрым износом, а то и выходом из строя. Вот почему, для того чтобы ремонт УАЗ вместо оперативного устранения текущих мелких неисправностей не обернулся «капиталкой» сердца машины — двигателя, мотор необходимо бдительно оберегать от перегрева.

Перегревается двигатель чаще всего в жаркое время года, и происходить это может по разным причинам как на холостом ходу или движении на невысокой скорости с повышенными нагрузками, так и на трассе, когда скорость превышает 70 км/час и опасаться перегрева вроде бы нет оснований.

Причины эти, в общем, одинаковы как для одного, так и для другого случая, невзирая на кажущееся различие симптоматики, а потому и способы их устранения сходны.

1. Чаще всего перегрев является закономерным результатом неэффективной работы системы охлаждения, и наиболее распространенная и быстроудалимая неисправность — неполное открытие шторок жалюзи. Тут все достаточно просто: необходимо очистить и смазать механизм привода.

2. Загрязнена система охлаждения, охлаждающая жидкость утратила свои свойства. Необходимо слить негодную жидкость, после чего промыть систему в течение 5 минут на холостых оборотах (при рабочей температуре) водой с добавлением специального средства для очистки систем охлаждения (можно использовать обычный «Силит для чайников»). Опять слить жидкость. Повторить процедуру 3-5 раз, используя просто чистую воду. В заключение заправить систему свежей охлаждающей жидкостью.

3. Радиатор с внешней стороны загрязнен, ячейки сот забиты пылью, песком, опавшей листвой и т.д. Снять радиатор с автомобиля, что совсем не сложно и не займет много времени. Отсоединить внутренний кожух, жалюзи и масляный радиатор. На пару часов замочить радиатор в крепком растворе стирального порошка (3-4 ст. ложки на литр воды), после чего продуть напором воздуха или промыть водой из шланга. Установить радиатор на место, используя новые патрубки и хомуты.

4. Вышел из строя термостат. Заменить термостат на новый, лучше импортного производства.

5. Крыльчатка вентилятора установлена неверно, либо использована неродная крыльчатка. Установить штатную крыльчатку, а еще лучше использовать крыльчатку от ГАЗ-3307, слегка укоротив лопасти.

7. Обедненная рабочая смесь. Необходима диагностика и регулировка инжектора либо карбюратора согласно инструкции.

8. Неверно выставлен момент зажигания. Необходима диагностика инжектора или регулировка зажигания в соответствии с инструкцией.

Устройство системы охлаждения двигателя УАЗ Буханка

УАЗ «Буханка» это настоящий полноприводный внедорожник, который может проехать там, где не могут другие внедорожники. Данная модель УАЗа выпускается с 1957 года. Этот автомобиль используют, как специальную технику на предприятиях, а так же обычные люди для поездки на рыбалку или охоту.

УАЗ «Буханка» вмещает в себя до 10 человек

Этот автомобиль ценится за свою проходимость и ремонтопригодность, цены на запчасти для него доступные для большинства владельцев, а ремонт можно проводить самостоятельно. На Буханку ставились два двигателя ЗМЗ-402 и ЗМЗ-409, если вы хотите сами заняться ремонтом Буханки, то вам будет интересно устройство системы охлаждения двигателя УАЗ Буханка.

Общее устройство

В этих грузопассажирских авто вагонной компоновки применяется жидкостное охлаждение закрытого типа. ОЖ в системе циркулирует принудительно под воздействием центробежного насоса. В качестве охлаждающих жидкостей производитель рекомендует использовать отечественный «Тосол». Однако в экстренных случаях можно залить в систему охлаждения УАЗа «Буханки» и обычную воду. Объем, включая не только контуры охлаждающей системы, но и отопителя, на большинстве моделей составляет от 13,2 до 15,3 литров.

Схема охлаждающей системы для ЗМЗ-402

Она достаточно проста. Данный силовой агрегат охлаждается за счет жидкости, которая проходит через два контура.

Построена система по кольцевой схеме и состоит из нескольких основных компонентов. Жидкость двигается из радиатора через патрубки в термостат, далее проходит по рубашке охлаждения двигателя. Затем посредством водяного насоса она попадает снова в радиатор. Кроме этого, система охлаждения УАЗа «Буханки» с 402-м двигателем включает в себя электрический вентилятор, температурный датчик, отопители. Рассмотрим каждый элемент отдельно.

Термостат

Это наиболее нежный компонент в системе. Он чаще всех выходит из строя – современные запчасти не слишком качественные. Функция термостата – контроль потока ОЖ по двигателю. Агрегат ЗМЗ-402, как и многие другие, имеет два круга циркуляции ОЖ – большой и, соответственно, малый.

Когда водитель запускает мотор и тот немного прогреется, жидкость в системе охлаждения УАЗа «Буханки» циркулирует только по малому кругу. Это позволяет быстрее подогреть мотор. Когда температура достигнет примерно 70 градусов, сработает термостат, и ОЖ потечет уже через радиатор охлаждения по большому кругу. Рабочими температурами для 402 двигателя являются показатели в пределах от 82 до 90 градусов. Если мотор не прогревается до этих температур, то это говорит о том, что термостат неисправен. Нередко по причине износа он заклинивает и не открывается.

Помпа

Это очень важный элемент. За счет него жидкость может циркулировать непосредственно по всей системе. В этом двигателе тосол циркулирует постоянно в принудительном порядке. Насос состоит из нескольких элементов – при необходимости он легко разбирается. Расположена помпа в передней части на блоке цилиндров, а в действие она приводится посредством ременного привода.

Радиатор и вентилятор охлаждения

Когда жидкость в системе охлаждения УАЗа «Буханки» пройдет через двигатель, она разогреется. Для охлаждения она должна остыть. Для этого используется радиатор. На этих авто завод-изготовитель устанавливает преимущественно медные 3-рядные радиаторы. Однако владельцы вместо него предпочитают устанавливать алюминиевые решения. Как отмечают отзывы, с ними двигатель охлаждается значительно эффективней.

Радиатор в системе выполняет функцию охладителя. Он охлаждается под воздействием встречного потока воздуха при движении. Когда автомобиль стоит или движется с небольшой скоростью, поток воздуха слабый и не может достаточно обдувать радиатор. Тогда в дело вступает вентилятор. В этом автомобиле он принудительного типа. Элемент вращается при запущенном двигателе, вне зависимости от температуры охлаждающей жидкости. Таким образом, перегреть двигатель очень сложно.

Рубашка охлаждения и патрубки

Для соединения различных узлов системы охлаждения 402-го двигателя УАЗа «Буханки» используются патрубки. Это резиновые изделия в виде трубок. Элементы достаточно надежны, но если они эксплуатируются достаточно долго, то изнашиваются – стареют. Тогда ОЖ может протекать, и уровень ее падает. В результате мотор перегревается.

Рубашка охлаждения – это необходимая часть, без которой мотор просто не будет остывать. Рубашка проходит через весь блок цилиндров. Она выполняет функцию поглотителя тепла. Затем ОЖ выводится к радиатору.

Двигатель ЗМЗ-409

Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.

Радиатор и вентилятор

С помощью этих элементов двигатель не перегревается выше своей рабочей температуры. На первых моделях с таким силовым агрегатом шел трехрядный медный радиатор, но после не слишком удачных испытаний стали устанавливать алюминиевые. Что касается вентилятора, то здесь он уже электрический. Элемент управляется посредством ЭБУ и датчиков температуры ОЖ. Данные о температурах читаются непосредственно из рубашки охлаждения.

Термостат

Функция данного элемента здесь такая же. Он необходим для открытия или перекрытия пути жидкости с малого на большой круг или наоборот.

Данный термостат на моторе открывается при температуре в 75 градусов. Это одна из важных частей двигателя. Если неисправен термостат, двигатель будет перегреваться.

Помпа

Она заставляет ОЖ циркулировать по всем контурам системы. Это обыкновенный ничем не примечательный водяной насос. Иногда в нем заклинивают подшипники, и тогда случаются течи тосола.

Отопитель

Это также одна из неотъемлемых частей системы охлаждения УАЗа “Буханки” с 409-м двигателем. Отопитель состоит из патрубков – входящего и выходящего, а также радиатора и электрического вентилятора. Печка активно эксплуатируется зимой, что еще лучше влияет на охлаждение двигателя.

Расширительный бачок

В эту емкость выдавливаются газы и пары, образующиеся в системе в процессе ее эксплуатации. Также это уровень охлаждающей жидкости. Пробка бачка устроена таким образом, что через нее вытесняется лишний воздух.

Температурный датчик

Данный элемент измеряет температуру и отдает результаты измерений в ЭБУ. Далее блок управления регулирует температурный режим. Найти данный датчик можно на термостате.

Видео: устройство системы охлаждения двигателя

Недостатки системы

В штатной системе есть только один плюс – она работает. Владельцы не могут сказать, что на безупречно надежна. Все дело в качестве запасных частей. А вот все прочие достоинства, которые есть у этой системы, можно смело списать в минусы. На 402-м моторе слишком малооборотистый вентилятор – количество его оборотов строго ограничено помпой. Чтобы их хватало, нужен большой радиатор. Зимой приходится этот радиатор закрывать, чтобы мотор не замерз. Существуют проблемы и с работой отопителя. Без дополнительной искусственной прокачки тосола тепла можно не ждать.

Решить все эти проблемы можно посредством модернизации системы охлаждения 402 двигателя УАЗ «Буханки» (замена радиатора на многосекционный, установка второй печки и так далее). Многие владельцы дорабатывают ее, увеличивая эффективность работы.

Итак, мы рассмотрели устройство системы охлаждения двигателя УАЗ Буханка с двигателем 409-й и 402-й модели. Устройство весьма простое, однако надежность системы оставляет желать лучшего, как говорят владельцы. Поэтому многим владельцем придется заняться самостоятельным ремонтом системы охлаждения либо самому, либо в специализированном автосервисе.

Схема системы охлаждения УАЗ Буханка

Почти все автолюбители знают, что на автомобиле имеется система охлаждения двигателя. УАЗ Буханка или 452 оснащён простой конструкцией силового агрегата, а поэтому и остальные системы имеют простые конструктивные особенности.

Предназначение системы охлаждения

Система охлаждения УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.

Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Поскольку на данном автомобиле не предусмотрен электровентилятор, а стоит принудительная система охлаждения, то дополнительное остывание радиатора включено постоянно.

Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.

Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.

Читать еще:  GUGG › Блог › Самостоятельная диагностика парктроника без использования Вида Дайс

Схема системы ОЖ

Схема системы охлаждения двигателя УАЗ достаточно простая, она закрытого типа с принудительным циркулированием охлаждающей жидкости. «Охлаждайка» циркулирует по кругу от радиатора, проходя водяной насос и термостат в рубашку охлаждения, и затем возвращается.

Рассмотрим, схему охлаждения силового агрегата на УАЗиках, а в частности на движке с маркировкой 452:

Элемент системы охлаждения

Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.

Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

Радиатор и вентилятор

На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть. Как показывает практика, радиатор УАЗ Буханка долговечный.

В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.

Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос

Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.

Термостат

Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.

Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.

Патрубки и водяная рубашка

Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.

Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры

Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели температуры.

Вывод

Как видно схема системы охлаждения двигателя УАЗ Буханка (452) достаточно простая. Она легко ремонтируется, а сломанные детали меняются без особого труда. Данный узел состоит из компонентов — радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры.

Датчик ОЖ принципиально отличается от современных, поскольку он не включает вентилятор, а просто показывает температуру «охлаждайки».

Возможные неисправности системы охлаждения УАЗ 452

  • Список сообщений

кран печки открой

а где он?в каком месте находиться вроде в моторе смотрел но ничего такого не нашел

кран находится на головке блока с правой стороны на конце блока -открываешь капот-у тебя же в салоне- смотришь в дальний угол движка- там такая штуковина типа штуцера- выверни и прочисти- продуй — посади обратно- наверни шланги отопителя- попробуй

1 проверь тосол 2 кран находится за карьбюратором открути 3 термостат прогрей дв. и включи печку.

выключи кнопку А/С :))))))

посмотри шланги может перегнуло где нибудь

Нет ничего в этом удивительного, это у них с завода так.

А может и радиатор печкин внутри засрался, распаять, прочистить, запаять

вообще то вопрос сам по себе

интересный. из за чего дует холодный воздух из печки? наверняка наблюдательные ребята давно заметили, что печка состоит из радиатора, воздухазаборника и вентилятора. если при включении вентилятора дует холодный воздух. может быть две причины. первая — перекрыт воздухозаборник. но в этом случае просто уменьшается поток воздуха а не снижается температура. вообще то снижение температуры в некоторой степени наблюдается из-за пониженной циркуляции воздуха. а так наверняка причина вторая — не поступает горячая жидкость в радиатор из мотора. здесь могут быть варианты. вариант первый — нет подачи жидкости (перекрыт кран или глючит термостат). если перекрыт кран то его нужно открыть если глючит термостат то есть идет циркляцию по внутреннему кругу то будет иметь место повышение температуры двигателя при нагрузках. в этом случае целесообразно выкинуть термостат и поставить новый. также жидкость может не доходить до печки при низком уровне охлаждающей жидкости. в этом случае нужно ее долить. вариант второй жидкость поступая в печку не может оттуда попасть в мотор. то есть напроч отутствует циркуляция. в этом случае нужно искать причину в патрубках и самом радиаторе. патрубки заклинить не может вон они какие здоровые значит имеет место быть засорение радиатора печки. его нужно прочистить. проверить это можно очень просто в теплом месте дать поработать мотору и дотронутся то входящей трубы радиатора если он чуть нагрелся нужно прочистить печку. то есть вынуть ее и хорошенько продуть под напором теплой воды. других причин нет.

Сборочные узлы, комплектующие и запчасти автомобилей УАЗ Патриот, УАЗ Хантер, УАЗ-31512, 31514, 31519, УАЗ-469, УАЗ-3303, 3909, УАЗ-452, 3962, УАЗ-2206, 3741

  • УАЗ Патриот
  • УАЗ-315195 Хантер
  • УАЗ-469
  • УАЗ-31512, УАЗ-31514
  • УАЗ-452
  • УАЗ-2206, УАЗ-3909
  • УАЗ-3303
  • УАЗ-3962, УАЗ-3741
  • УАЗ-3160
  • Передний мост Спайсер
  • Задний мост Спайсер
  • Двигатель ЗМЗ-409
  • Двигатель УМЗ-421, УМЗ-4218
  • Двигатель ЗМЗ-51432
  • Вопрос-Ответ
  • Карта сайта

Система охлаждения двигателей УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

Система охлаждения УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206 жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с
подачей жидкости в блок цилиндров.

Система охлаждения УМЗ-421, УМЗ-4218 включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке, радиатор, расширительный бачок, вентилятор,
соединительные патрубки, а также радиаторы отопления кузова.

Рис.1. Система охлаждения двигателей УМЗ-421, УМЗ-4218 для автомобилей автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

1 – радиатор отопителя; 2 – кран отопителя; 3 – головка цилиндров; 4 – прокладка; 5 – межцилиндровые каналы для прохода охлаждающей жидкости; 6 – двухклапанный термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – выпускной трубопровод; 9 – пробка радиатора; 10 – жалюзи; 11 – пробка; 12 – бачок расширительный; 13 – отметка “min”; 14 – корпус термостата; 15 – насос системы охлаждения; 16 – крыльчатка; 17 – патрубок соединительный; 18 – вентилятор; 19 – радиатор; 20 сливной кран радиатора; 21 – впускной
трубопровод; 22 – блок цилиндров; 23 – сливной кран блока цилиндров.

Для нормальной работы двигателя УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) температура охлаждающей жидкости должна поддерживаться в пределах плюс 80°-
90°С. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105°С. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Рис. 2. Схема работы термостата УМЗ-421, УМЗ-4218

а – положение клапанов термостата и направление потока охлаждающей жидкости при прогреве двигателя б – после прогрева. 1 – корпус термостата; 2 – термостат; 3 – прокладка; 4 – крышка патрубка термостата; 5 – дроссельное отверстие; 6 – нижний клапан; 7 – пружина нижнего клапана; 8 – баллон; 9 – пружина верхнего клапана; 10 – верхний клапан; 11 – шток.

Поддержание нормальной температуры охлаждающей жидкости в системе охлаждения двигателя УМЗ-421, УМЗ-4218 осуществляется при помощи двухклапанного термостата с
твердым наполнителем ТС-107-01, установленного в корпус. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80°С, действует малый круг циркуляции
охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом УМЗ-421, УМЗ-4218 нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный (поток охлаждающей жидкости показан пунктирными стрелками) – на вход водяного насоса.

Радиатор УМЗ-421, УМЗ-4218 при этом отключен от основного потока охлаждающей жидкости. Для более эффективного действия системы отопления салона при циркуляции жидкости
по малому кругу (такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха) в канале выхода жидкости через нижний
клапан термостата имеется дроссельное отверстие диаметром 9 мм.

Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор. Кроме
того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя УМЗ-421, УМЗ-4218 в случае отсутствия термостата, т.к. шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор
охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 перед
радиатором имеются жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80°С и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу. Потоки жидкости через насос, корпус термостата, радиатор показаны сплошными стрелками.

Для нормального функционирования система охлаждения УМЗ-421, УМЗ-4218 должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается,
избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости (например, после
прекращения работы двигателя) жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

Рис. 3. Пробка радиатора автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

1 – корпус пробки; 2 – пружина выпускного клапана; 3 –запорная пружина; 4 – прокладка выпускного клапана; 5 – впускной клапан; 6 — выпускной клапан; 7 – горловина радиатора; 8 – прокладка.

На автомобилях УАЗ расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения
регулируется двумя клапанами: впускным и выпускным, находящимися в пробке радиатора.

Термостат УМЗ-421, УМЗ-4218

Термостат УМЗ-421, УМЗ-4218 (рис.2.) с твердым наполнителем, двухклапанный, типа ТС-107 расположен в выходном патрубке головке цилиндров и соединен шлангами с водяным
насосом и радиатором. Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78-82°С.

При температуре 94°С он уже полностью открыт. При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый
дополнительный клапан термостата внутри рубашки охлаждения двигателя. При полностью открытом основном клапане дополнительный клапан закрыт, вся жидкость проходит через
радиатор охлаждения.

Термостат УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая
циркуляцию жидкости через радиатор. В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и
охлаждающая жидкость через радиатор не циркулирует.

Водяной насос системы охлаждения УМЗ-421, УМЗ-4218

Водяной насос двигателя УМЗ-421, УМЗ-4218 (рис. 4) – центробежного типа, приводится в действие клиновым ремнем от шкива коленчатого вала. Размеры ремня 10,7х8 мм (на
автомобилях УАЗ длина ремня 1030мм).

Рис. 4. Водяной насос УМЗ-421, УМЗ-4218

1 – корпус насоса; 2 – ремень; 3 – фиксатор; 4 – подшипник; 5 – штуцер подачи охлаждающей жидкости в систему отопления; 6 – корпус; 7 – крыльчатка; 8 – сальник; 9 – контрольное отверстие; 10 – шкив; 11 – ступица;

Корпус и крышка водяного насоса УМЗ-421, УМЗ-4218 выполнены из алюминиевого сплава. В конструкции насоса применен специальный двухрядный шарикороликовый подшипник с
двухсторонним уплотнением, с валиком вместо внутренних колец. Диаметр длинного конца валика, на который насаживается крыльчатка 16-0,018 мм, диаметр короткого конца для
напрессовки ступицы – 17-0,018 мм.

Двухстороннее уплотнение обеспечивает сохранение заложенной в него специальной смазки в течение всего срока службы подшипника. Наружный диаметр подшипника 38-0,009 мм.
Диаметр гнезда под подшипник в корпусе водяного насоса 38 мм. Установка подшипника в корпус водяного насоса осуществляется после нагрева корпуса до температуры 90-100°С с
последующей фиксацией в корпусе специальным винтом с резьбой М6.

Уплотнение по торцу крыльчатки водяного насоса УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) осуществляется сальником 2108-1307013-03, изготовленного из
высококачественной резины марки на основе фторкаучука. Кольцо скольжения изготовлено из специального антифрикционного материала на основе графита.

Сальник легко устанавливается в корпус насоса УМЗ-421, УМЗ-4218 и легко демонтируется из посадочного гнезда. Перед установкой наружная поверхность сальника смазывается
герметиком. Натяг сальника в месте контакта кольца скольжения с торцем крыльчатки составляет около 0,8 мм.

На передний конец вала водяного насоса УМЗ-421, УМЗ-4218 напрессовывается ступица, на которую крепится шкив привода, либо вентилятор непосредственно к фланцу ступицы на
четыре отверстия с резьбой М8, либо муфта вязкостного трения в сборе с вентилятором через специальную гайку с левой резьбой М27х1,5 к переднему концу ступицы.

Ступица посажена на вал подшипника с натягом 0,032-0,077 мм (внутренний диаметр ступицы 17 мм). Размер от переднего торца фланца ступицы до заднего торца корпуса водяного
насоса без крышки после напрессовки ступицы на вал составляет 117,4 мм.

Рис. 5. Муфта привода вентилятора двигателя УМЗ-421, УМЗ-4218

1 – крышка; 2 – корпус; 3 – вал; 4 – диск ведущий; 5 – шпилька крепления вентилятора; 6 – подшипник; 7 – компаунд; 8 – жидкость полиметилсилоксановая; 9 – перепускное отверстие; 10 – клапан; 11 – биметаллическая пружина

На двигатели УМЗ-421 и УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 может устанавливаться вязкостная муфта привода вентилятора (рис. 5), позволяющая снизить
расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах.

Наружную поверхность муфты привода вентилятора УМЗ-421, УМЗ-4218 следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе работы муфты, и
нормальной работы биметаллической пружины клапана. Включение и выключение муфты происходит автоматически.

Если муфта перестает работать, отсоедините муфту от ступицы (соединение муфты со ступицей имеет левую резьбу), снимите вентилятор, выверните из корпуса муфты две шпильки
крепления вентилятора, слейте рабочую жидкость через отверстия шпилек и тщательно промойте внутреннюю полость муфты бензином. Второе отверстие должно быть открытым для
выхода воздуха. После этого заверните шпильки в корпус, закрепите вентилятор и установите муфту на ступицу шкива насоса системы охлаждения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
