Динамометрический ключ — секреты правильной покупки

GARWIN ・ (ГаражТулс) › Блог › Как выбрать динамометрический ключ?

Динамометрический ключ — измерительный инструмент, приобретаемый под конкретные задачи. «Универсального» устройства в данном случае нет: при внешнем сходстве, у каждой модели есть свои особенности. Поможем в них разобраться, чтобы подобрать ваш идеальный «динамик».

Важный фактор при выборе — характер выполняемых операций, их интенсивность и окружающие условия. Для начала определитесь, каким диапазоном моментов предстоит работать.

Общее правило — диапазон большинства моментов должен находиться приблизительно в средней части диапазона регулировки ключа. Лучшее восприятие щелчка и высокая точность измерений достигается в интервале 40-80% нагрузочной способности (заявленного диапазона) ключа.

ТИП МЕХАНИЗМА. ЩЕЛЧКОВЫЙ ИЛИ ЦИФРОВОЙ?

Оба надежны и в целом взаимозаменяемы. Разница — в комфорте использования и цене (цифровые дороже за счет электронной начинки).

1. Щелчковый. Он же механический, аналоговый или предельного типа

→ Когда достигается нужный момент затяжки, динамометрический механизм размыкается с характерным щелчком, ясно различимым на слух и ощутимым рукой.
→ Погрешность при затяжке в среднем +/- 3-4% по часовой стрелке и до +/- 6% против часовой стрелки.
→ В России и странах СНГ большинство таких ключей измеряют момент в ньютонах на метр (Нм).

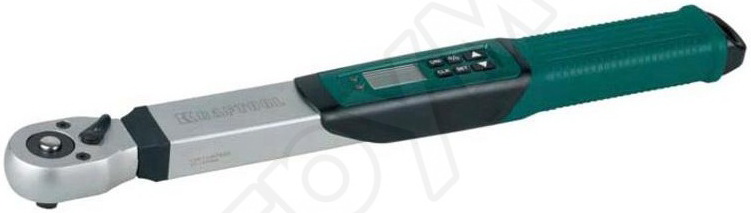

2. Цифровой. Он же электронный

→ По достижении нужного момента загорается световой индикатор и звучит зуммер.
→ Вместо механики, измерения производит электроника. За счет этого достигается малая погрешность +/- 1%.
→ Большинство моделей могут измерять в разных единицах: помимо Нм, есть возможность выбора килограммов на метр или фунтов на дюйм (“ft/lb” часто применяется для затяжки крепежа иномарок из стран с «имперской» системой единиц).
→ У некоторых моделей есть возможность подключения к компьютеру и формирования статистики. Также бывают опции автоотключения, памяти последних настроек и компенсация разниц температур внешней среды.

ИСПОЛНЕНИЕ. ПРОФЕССИОНАЛЬНОЕ ИЛИ ПРОМЫШЛЕННОЕ?

Оцените масштаб и сложность предстоящих работ. Если нужен динамометрический ключ для легкового автомобиля, даже в автосервисе с высокой загрузкой в разгар сезона, подойдет инструмент в профессиональном исполнении.

Для промышленного цеха или работ, требующих высокоточного момента затяжки, приобретайте модель «индустриального» качества. Цены на эти категории различаются в разы. Но у промышленного инструмента более точная подгонка деталей, меньшая погрешность, на порядок большая наработка на отказ и дольше период между поверками/калибровками. У профессиональных моделей это 5 000 срабатываний или год использования. У промышленных — 50 000 срабатываний.

В зависимости от ответственности соединений, предъявляются различные требования к точности момента их затяжки.

Щелчковые ключи имеют высокую точность в 3-4%. Если требуется затягивать соединения с точностью до 1%, выбирайте инструмент с цифровым измерительным устройством. Такие ключи востребованы в приборостроении, тяжелом машиностроении, авиации или космической технике.

Если работа с динамометрическим инструментом производится в местах, где повышена влажность или уровень пыли, решением будет использование ключей с цельнометаллическим корпусом: они защищены от проникновения загрязнений внутрь.

ДИАПАЗОН ИЗМЕРЕНИЙ

Если в процессе производства выполняется операция только с одним значением момента, рекомендуем использовать ключ с предустановленным усилием. Это повысит точность измерений, и продлит срок службы инструмента. Пример — модели с предустановленным (нерегулируемым) моментом в 120 Нм для затяжки колесных болтов большинства современных автомобилей.

Если моменты затяжки существенно разнятся, следует рассмотреть покупку нескольких ключей, каждый из которых будет охватывать свою часть рабочего диапазона.

Помимо ключей с цельным корпусом, существуют модели с удлинителями для больших моментов (до 3 000 Нм и более). Возможность их приобретения стоит рассмотреть при работах с крупным крепежом в неограниченном пространстве. Пример — затяжка колесных болтов крупной грузовой или карьерной техники.

Размер привода напрямую зависит от диапазона измерений. Чем выше момент затяжки, тем больше приводной квадрат. Чаще всего он измеряется в дюймах.

НАПРАВЛЕНИЕ РАБОТЫ (ПРАВО-ЛЕВО)

Особенно актуально для промышленных моделей. Большинство динамометрических ключей позволяют производить затяжку как по часовой стрелке, так и против. Для этого на головке ключа установлен флажковый переключатель, как у обычной трещотки.

Но есть один важный нюанс: далеко не все модели сертифицированы для работы с «левой» резьбой. За погрешность при затяжке против часовой стрелки в этих случаях производитель не отвечает.

Поэтому, если часто приходится работать с резьбами разных направлений, выбирайте ключ СЕРТИФИЦИРОВАННЫЙ как для «правой», так и для «левой» резьбы.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Рукоятка
Эргономика рукоятки существенно влияет на удобство работы и степень усталости оператора. Рукоятки бывают двух видов:

→ Прорезиненные. Следите, чтобы материал был бензомаслостойким и устойчивым к износу. Для интенсивной эксплуатации подойдет ключ с анатомической формой рукоятки, так руки оператора будут меньше уставать.
→ Металлические. Выбирайте инструмент, где рукоятка рифленая или с накаткой — это предотвратит выскальзывание ключа из рук.

Материал корпуса
Большинство корпусов динамометрических ключей — стальные. Есть промышленные модели в облегченном цельнометаллическом алюминиевом корпусе. Такое исполнение, вкупе с особенностью механизма, дают возможность хвата не только за рукоять, но и за любое место корпуса.

Шкала
Необходима для точной настройки момента. При выборе обратите внимание, видна ли разметка при недостаточном освещении.

На щелчковых ключах применяются два вида шкал: «оконного» типа (с одним окошком — для профессиональных моделей и с двумя — для промышленных) и с лазерной гравировкой, видной даже в сумерках или в плохо освещенном цехе. На электронных ключах шкала отсутствует, нужное значение сразу выставляется на дисплее.

Головка
Головка ключа оборудована либо трещоточным механизмом, либо разъемом под сменные насадки для широкого спектра работ.

В первом случае озаботьтесь покупкой набора головок под привод ключа. Не будет лишним и переходник, если в вашем арсенале уже есть головки, но на другой размер квадрата.

Во втором следует помнить, что насадки от других производителей на вашем инструменте могут “врать”, показывая неверный момент. Происходит это потому, что расстояние от точки приложения силы до крепежа может меняться из-за другой конфигурации насадки. Но верно скорректировать момент всегда можно по этой формуле:

Т(w) = Т*Lf/(Lf+Lz), где:
Т(w) — значение для установки на шкале ключа.
Т — требуемое значение момента при выполнении работ.
Lf — длина плеча.
Lz — удлинение сменной насадки.

ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ ДЛЯ АВТОМОБИЛЯ
В арсенале профессионального мастера предпочтительно иметь как минимум два инструмента: для крепежа с большим (колесные диски) и малым (затяжка свечей, ГБЦ и т.п.) моментами. Точные моменты затяжки всегда можно найти в технической документации к конкретному автомобилю или в интернете.

Несколько универсальных советов по выбору «динамика»:

Самые распространенные размеры посадочных квадратов:
→ легковые авто и внедорожники — ½’’
→ коммерческие авто — ¾’’
→ грузовые авто — 1’’ и больше.
Для затяжки соединений с малыми моментами подойдут размеры ¼’’ и ⅜’’.

Пару ключей рекомендуется приобретать потому что, как говорилось в начале статьи, самые точные показатели инструмент выдает в диапазоне 40-80% от заявленных характеристик. Не все крепежные элементы автомобиля попадают в диапазон одного ключа.

Лучший динамометрический ключ для автомобиля — как выбрать?

Обзор и описание динамометрических ключей: разновидности, особенности, критерии выбора, производители. Фото и видео.

Содержание статьи:

  • Для чего нужен динамометрический ключ
  • Четыре основных типа динамометрических ключей
  • Какой из производителей лучше
  • Видео

Динамометрический или моментный ключ – особый прибор, созданный с целью затягивания соединений с резьбой соединений на заданное определенное усилие (момент). Процесс контролируется специальным механизмом, который размещается в корпусе изделия. Он зависит от типа инструмента и может значительно различаться.

Для чего нужен динамометрический ключ

Регламент на затягивание резьбы в момент сборки различных механизмов для современных автомобилей остается крайне важным. Он обеспечивает надежность крепления, безопасную эксплуатацию, длительность срока службы элементов и идеальность сопряжения деталей.

В автомашине моментный ключ должен обязательно быть в наличии, упрощая выполнение многих ремонтных работ. Зачастую они являются простыми только при наличии хорошего инструмента.

Резьба должна затягиваться при соблюдении крутящего момента определенной силы. Профессионалам часто подсказки не нужны, они в состоянии сделать это «на глаз», но даже у них могут случиться ошибки. Новички же ошибутся без специнструмента почти наверняка.

Между тем, прибор поможет грамотно с нужным усилием затянуть крепежи, не доводя до срыва резьбы и сохраняя точные параметры без перетяжки.

Помочь в процессе сборке узлов и работе с составными элементами призван динамометрический ключ – профессиональный инструмент, имеющий встроенный динамометр. Он используется для починки различного транспорта, его применяют в строительстве, промышленном производстве, при конструировании – везде, где важно соблюдать точные данные по крутящему моменту.

Ключ с нанесенной специальной шкалой показывает значение прилагаемого конкретного усилия. Если требуются другие показатели, их довольно просто изменить.

На рынке выбор ключей, работающих в диапазоне выбора крутящего момента, обширен, но важно понимать, какой именно оптимален для вашего автомобиля… Процесс верного выбора крайне важен. Он связан с безукоризненностью сборки и легкостью проведения ремонтных работ. Стандартной единицей измерения усилия является Ньютон-метр.

Важные параметры выбора

Четыре основных типа динамометрических ключей

Предельный (щелчковый)

Наиболее распространенный ключ с динамометром. Функциональный, доступный, бюджетный. На нем перед началом работы надо самостоятельно устанавливать необходимые значения для крутящего момента.

Когда происходит завинчивание, механизм щелкает, но по достижении заданного параметра ключ больше не передает момент, позволяя не сорвать резьбу чересчур активной затяжкой. Внутри ключ устроен по принципу элементарной «трещотки». Она присоединяет насадку на квадрат, фиксируя положение переключателем.

При этом точность механического ключа варьируется от 3 до 5%. Более точные ключи профессионального качества стоят уже гораздо дороже, но погрешность для них не может превышать 3%.

Выбирая динамометрический предельный ключ для автомашины, смотрите на диапазон пределов (интервалов), ориентируясь на свои данные. Перед приобретением желательно изучить регламентные показатели затягивания соединений, имеющих резьбу.

Средний минимальный диапазон меняется в пределах от 0,5 до 15 Нм, а максимальный – от 3 до 100 и даже больше.

Основным минусом работы с механическим ключом является отсутствие должного опыта, при задействовании щелчкового механизма может произойти перетяжка резьбового соединения. Также после нескольких рабочих операций происходит сбой показателей регулировки, и за этим надо постоянно следить.

Стрелочный

Такой ключ имеет стрелочный индикатор, на табло которого показывается величина усилия. Работает он по тому же принципу, что и динамометр. Устройство расположено в прочном корпусе. Сверху на приборе размещаются индикатор и стрелка. Присоединяющий квадрат размещается также сверху. Ограничителем затяжки является «стоп» движения стрелки, достигнувшей выбранных параметров для прикладываемого усилия.

В автомобилях такой прибор применяется нечасто, зато применение ему находится в других сферах ремонта.

Достоинством прибора являются его низкая цена. Но она такова из-за неточности конструкции (погрешность до 10%). При этом ключ демонстрирует значительную прочность (закаленная сталь) и проверенную временем надежность. Рабочий диапазон тоже большой, позволяя выставлять показатели от 0 до 300 Нм.

Недостатком прибора можно считать необходимость самостоятельно улавливать усилие, требуемое для достижения необходимого крутящего момента, что делает его менее точным инструментом.

Цифровой

По достоинству считается самым лучшим и точным, достигая погрешности в 1%. Обладают возможностью калибровки в режиме автомата или по нажатию кнопки.

Цифровой ключ имеет цифровую индикацию и массу полезных дополнительных качеств. К ним относятся:

  • память, встроенная по умолчанию в прибор;
  • множество настроек;
  • возможность подсоединения к персональному компьютеру с последующей калибровкой;
  • память о дате, времени, марке автомашины;
  • счетчик использования оборотов ключа;
  • вибрационный/звуковой сигналы для контроля за проведением работы.

Цифровой прибор состоит из корпуса и рабочей зоны с присоединительным квадратом. Под корпусом скрывается механическая конструкция с жёстким стержнем, фиксирующая момент, и датчик для связи, передающий полученные данные на внешний дисплей.

Интервал цифровых ключей дает разброс усилия от 20 до 250 Нм. Но приборы из-за своей высокой точности достаточно дорогие, поэтому накануне приобретения лучше прозондировать рынок на наличие в продаже более дешевых, но не менее качественных устройств с хорошими рабочими характеристиками.

Ключ-адаптер

Представляет собой электронное устройство с присоединяемым к переходнику «трещотки» механическим приводом. На рабочий квадрат можно вставить головку либо иную насадку. Второе название прибора — адаптер-динамометр. Набор может комплектоваться различными переходниками и разным числом адаптеров, различающихся интервально.

Адаптер обладает цифровым дисплеем и кнопками для самостоятельной настройки прибора. Принцип работы во многом похож на действие электронного прибора. Внутрь вставляются аккумуляторы, а сам корпус изготовлен из качественного пластика. Главное достоинство этого ключа – универсальность.

Ценник на адаптер сопоставим с динамометрическим механическим ключом, поэтому его тоже можно рекомендовать для упрощения обслуживания автомобилей.

Какой из производителей лучше

Существует уже проверенный перечень изготовителей динамометрических ключей, продукция которых соответствует стандартам качества и надежности. Также продукция этих фирм редко подделывается, поэтому приобретать их можно без опасения нарваться на контрафакт.

Julius Berger GmbH

Германское качество ручного инструмента дает уверенность в приобретении высоконадежного, качественного товара, имеющего сравнительно невысокую цену. Прибор обладает привлекательным дизайном, красивыми хромированными поверхностями. Погрешность не выходит за рамки 3%, заявленных фирмой-производителем. В комплекте идет инструкция на русском языке и эргономичный транспортировочный кейс. Владельцы основным минусом прибора называют отсутствие прокладки из резины на рукояти.

Германская марка, отличающаяся от предыдущей модели комплектом дополнительных удлинителей и переходников. Расширенная комплектация влияет на удорожание стоимости. Механизм рассчитан на крутящий момент до 250 Нм. Прибор простой в настройке, трещотка не сбоит, показывая стабильные результаты работы.

Точные и надежные модели с удобной шкалой, защищенной стеклом с эффектом лупы. Благодаря этому все показатели шкалы читаются гораздо проще даже людьми со слабым зрением и в помещениях с низкой освещенностью.

Диапазон крутящего момента варьируется от 10 до 100 Нм за счет вращения рукояти. Выбирая насадки к прибору, следует помнить, что размер рабочего квадрата – 3/8. Сама рукоятка прибора сделана из закаленной, качественной стали, а храповик – из хромванадиевого сплава, что существенно продлевает жизнь инструмента.

Berger BG

Инструмент создавался под нужды механиков и отлично укомплектован. Параметры крутящего момента колеблются от 28 до 210 Нм, позволяя причислить прибор к универсальным. Изготовлен из высокопрочной стали, отличается долговечностью использования.

Heyner

Прибор демонстрирует оптимальное сочетание надежности, качества и долговечности. Диапазон крутящего момента – от 40 до 200 Нм. Легкость использования достигается эргономичностью конструкции.

Прорезиненная рукоять, простота и удобство регулировочного механизма, дополнительное оснащение линзой, расположенной над шкалой. Прибор стоит довольно дорого, но его функциональность и качество позволяет ему окупиться за счет длительного беспроблемного периода эксплуатации.

Gross

Ключ-адаптер этой марки известен во всем мире. Высококачественный пластик формирует прочный корпус, а сам переходник изготавливается из стального сплава, что позволяет ему противостоять значительным механическим. Затяжка осуществляется с 2% точностью, демонстрируя вполне хороший результат.

Цена прибора значительно ниже, чем у электрических ключей. Легкость и эргономичность взаимодействия с прибором во многом определяются еще и грамотно выстроенными звуковыми и диодными маркерами, сигнализирующими о завершении этапа работы.

Vigor

Качественные устройства по доступной цене. Высокая точность работы позволяет максимально достичь требуемого усилия. Прибор автоматически сбрасывает все настройки по завершении работы. Крутящий момент устанавливается при помощи поворота рукояти. На шкале нанесена прецизионная градуировка.

Kabo Tool Company

Линейка инструментов Kabo, выполненных с использованием стальных деталей из хромованадия и хромомолибдена, гарантирует длительность эксплуатационного периода.

Выбор динамометрического ключа зависит от стоящих задач. Обслуживание автомашин в гаражном сервисе позволяет без проблем использовать механические ключи с ограничителем или стрелочные, для автосервиса же более желателен цифровой вариант прибора.

Покупка ключа требует соблюдения ряда правил:

  1. Заказывайте ключ в проверенных магазинах, выбирая товар известных производителей.
  2. В период хранения инструмента пружина должна быть ослаблена или переведена на значение минимального напряжения.
  3. При работе с прибором хват осуществляется строго за рукоять, трещотка же должна плотно прилегать к узлу.

Делая свой выбор, исходите из функциональности и технических параметров прибора, его долговечности, процента погрешности и цены.

Видео про динамометрический ключ:

Как выбрать динамометрический ключ?

Безопасность – вот что мы больше всего ценим в жизни. Ездить на автомобиле и не боятся, что слетит гайка в механизме, работать со станком и быть уверенным, что все узлы функционируют как часы. Понятно, что надежность любой конструкции зависит от крепления каждой детали – все резьбовые соединения должны быть затянуты с определенным и, главное – одинаковым усилием.

Содержание:

  1. 1. Классификация динамометрических ключей и принцип работы
  2. 2. Особенности использования динамометрических ключей
  3. 3. Как выбрать динамометрический ключ?

Что будет, если недостаточно сильно затянуть, например, крепежные гайки у колес автомобиля или, наоборот, перетянуть их? В первом случае они быстро разболтаются, во втором – резьбу просто сорвет. Результат одинаковый – колесо слетит с оси.

Как же достичь высокой точности закрепления каждого болта, винта и гайки? Трудно ориентироваться на усилие, с которым рабочий фиксирует гайки. Во-первых, это будет примерное усилие, а во-вторых, как быть, если требуется их закручивать несколько десятков за смену? Выход есть – использовать прочный и точный динамометрический ключ, четко контролирующий усилие, с которым затягивается любое резьбовое соединение.

О принципах работы и видах этих ключей, а также о наиболее популярных моделях читайте далее.

Классификация динамометрических ключей и принцип работы

Прежде чем приступить к выбору динамометрического ключа, нужно узнать, какие они бывают. Это очень важно: каждый вид имеет свои особенности конструкции и работы, следовательно, свою сферу применения, в которой его использование даст максимальные результаты.

Ключи предельного (пружинного) типа. На тело ключа и вращающейся части нанесено по шкале. Сначала нужно отпустить стопорную гайку, потом, вращая рукоятку, сделать так, чтобы нулевая отметка на ней совпала с необходимой отметкой на шкале ключа. Таким образом, будет установлен нужный момент затяжки. Далее, чтобы прибавить значения на шкале рукояти к первому установленному значению, следует вращать рукоять по часовой стрелке до тех пор, пока оно не совпадет со следующим значением нулевой отметки. После этого можно зафиксировать стопорную гайку и затягивать крепеж. Нет необходимости следить за установленным значением усилия: при его достижении вы услышите щелчок, который скажет о том, что крепеж затянут с заданным значением.

Кому пригодятся такие гаечные ключи? Например, слесарям станций СТО, когда нужно затягивать большое количество гаек в смену, при этом высокая точность значения не играет большой роли. Погрешность составляет ± 4%.

Стрелочные ключи. Наиболее просты в устройстве и использовании. Состоят из корпуса, к которому крепится шкала, ручки, квадрата для торцевых головок и стрелки. Работать таким ключом несложно: во время затягивания корпус вместе со шкалой отклоняется, а стрелка остается на месте, показывая значение момента. Погрешность устройств довольно большая и составляет 6 – 8%, а не очень удобный корпус не дает возможности работать инструментом в труднодоступных местах. Однако несмотря на недостатки такие ключи очень удобны, когда процесс затягивания ответственных узлов нужно контролировать — вы видите, с какой силой закручивается гайка.

Цифровые ключи. Самый точный вид инструмента — погрешность составляет около 1%. Работа этим видом ключа строится следующим образом. На корпусе находится несколько кнопок: для включения устройства, выбора единицы измерения момента, установки нужного значения момента и его регулировки, зуммер для подачи сигнала. После установки всех параметров можно приступить к работе — во время закручивания на дисплее отображается текущее значение усилия. При достижении необходимого значения ключ издает звуковой сигнал.

Где использовать такие ключи? На станциях технического обслуживания для закручивания особо ответственных соединений, например, для закрепления литого легкосплавного диска, который даже при небольшом превышении усилия может треснуть. Цифровым ключом удобно пользоваться и на промышленных предприятиях по ремонту и обслуживанию станков, железнодорожного транспорта и т.д.

Особенности использования динамометрических ключей

Приобретая инструмент, хочется, чтобы он работал не только точно, но еще и долго. Для этого важно соблюдать следующие действия:

  • после выполнения работы всегда выставлять значение усилия на 0, иначе пружина растянется и ключ испортится;
  • не работать ключом как обычным инструментом для затягивания, иначе ему грозит очень быстрый износ — использовать его только на финальных стадиях затяжки крепежа;
  • нельзя использовать ключ, если нужное вам усилие затяжки превышает максимальное для данного инструмента;
  • запрещается подвергать ключ сильным ударам — это грозит скорым выходом из строя.

После использования обязательно нужно очищать инструмент чистой ветошью и периодически его смазывать. Чтобы ключ не терял точность работы, примерно раз в 1000 применений нужно его проверять.

Как выбрать динамометрический ключ?

От выбора инструмента по техническим характеристикам напрямую зависит качество выполняемой работы и его долговечность. Каковы главные параметры динамометрических ключей? Рассмотрим подробнее.

  • Максимальное усилие (момент силы) – измеряется в ньютон-метрах (Нм) и напрямую влияет на работу, которую можно контролировать с его помощью. В автосервис или мастерскую лучше приобрести несколько ключей с разным диапазоном усилия для выполнения любых операций, например, FIT IT 62452 с диапазоном от 28 до 200 Нм и 3/4″DR Jonnesway T04500 (Т04М500) с диапазоном усилия от 100 до 700 Нм.
  • Квадрат – указывается в дюймах. Перед покупкой динамометрического ключа определитесь с тем, гайки какого размера вы будете чаще всего закручивать, и приобретайте инструмент с соответствующим размером квадрата. Чтобы вы могли сориентироваться, приведем таблицу соответствия усилия и размера квадрата, где 10 Нм – это примерно 1 кг/м.
Читать еще:  Lada 2110 ツɐʞdиҺツ (БЫВШАЯ) › Logbook › Ангельские глазки своими руками
Усилие, НмКвадрат, дюймы («)
От 5 до 251/4
От 19 до 1103/8
От 42 до 2101/2
От 70 до 3501/2
От 80 до 4003/4
От 100 до 7003/4
От 140 до 20001

Совет. При выборе усилия, с которым будете затягивать ключ, ориентируйтесь таким образом: нужное вам значение должно находиться примерно в середине диапазона значений усилий самого ключа.

  • Вес и длина – влияют на степень удобства работы с ключом.

Итак, динамометрический ключ пригодится не только профессиональным работникам автомастерских и СТО для проверки усилия затягивания, но и автомобилистам-любителям. Приобретая инструмент, вы получаете:

  • возможность затягивать гайки с усилием от 15 до 980 Нм;
  • возможность работать с разными посадочными квадратами под головку – от 1/2 до 3/8 дюйма;
  • уверенность в прочности полученной конструкции.

Заказать выбранную модель ключа можно по телефону 8-800-333-83-28 (звонок по России бесплатный) или через Личный кабинет.

Какой динамометрический ключ лучше купить для автомобиля. Выбор фирмы и тест моделей

  1. ➡️ Основные виды динамометрических ключей
    1. ➡️ Предельного типа регулируемый
    2. ➡️ Стрелочный
    3. ➡️ Цифровой
    4. ➡️ Ключ-адаптер
  2. ➡️ Обзор моделей динамометрических ключей 2021 года
    1. ➡️ Berger BG-12 TW
    2. ➡️ Alca CR-V 450 000
    3. ➡️ Heyner 40 — 200 Nm
    4. ➡️ Gross
  3. ➡️ Итоги обзора — Какая фирма и модель лучше
  4. ➡️ Полезная информация по динамометрическим ключам

Динамометрический ключ для автомобиля — специальный инструмент для затяжки резьбовых соединений на заданный момент (усилие). Момент затяжки контролирует специальный механизм внутри корпуса изделия, в зависимости от типа специнструмента он может отличаться.

В современных автомобилях для узлов регламентируют требования по затягиванию резьбы при сборке механизмов, от этого зависит надежность, безопасность в эксплуатации, а так же срок службы деталей и точность сопряжения элементов.

Моментный ключ – полезное приспособление для автомобиля, которое обязательно в наличии у каждого. У автомастеров и автолюбителей при выборе и покупке возникают вопросы по фирме и модели, поэтому в данной статье раскрыто следующее:

  • лучшие виды ключей для автомобиля их принцип действия и устройство;
  • какой ключ лучше и как конкретно выбирать инструмент для автомобиля;
  • на что обратить внимание при покупке;
  • на каких производителей ориентироваться, выбор лучших по обзору;
  • какие цены в 2021 году.

В предыдущей статье, где говорилось про момент затяжки подшипника передней ступицы, вкратце было рассказано и о разновидностях динамометрических ключей. Тут мы подробнее рассмотрим устройство и принцип работы, сделаем обзор лучших динамометрических ключей для автомобиля и выберем варианты для покупки.

Динамометрический ключ для автомобиля — какой лучше по конструкции и исполнению

Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.

Динамометрический ключ предельного типа регулируемый

Предельный или щелчковый — распространенный тип динамометрического ключа. Функциональность и доступность в цене — главные качества. Работают по принципу предварительной установки значения крутящего момента.

После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид «трещотки», к которой присоединяется насадку на квадрат и фиксируется переключателем.

В рукоятке расположен регулировочный механизм со шкалой (основная и вспомогательная). Настраивается приспособление инструкции (смотрите видео ниже). Продаются так же упрощенные по регулировке аналоги, как на фото ниже.

Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше. При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля.

Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более.

Видео-инструкция по настойке

Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.

Динамометрические ключи стрелочные

Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части.

Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы.

Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях.

Плюсы данного изделия:

  1. Не высокая стоимость из-за конструкции.
  2. Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
  3. Рабочий интервал ограничен только шкалой (0-300 Н*М).

Цифровой динамометрический ключ

Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:

  • встроенная память;
  • разнообразие в настройке;
  • подключение к компьютеру и калибровка;
  • дата, время, марка автомобиля;
  • количество использований ключа;
  • вибрация или звуковой сигнал в процессе работы.

Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.

Ключ-адаптер динамометрический

Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов.

На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера — это универсальность.

Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2016 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.

Какой фирмы динамометрический ключ лучше и как выбрать динамометрический ключ для автомобиля

Динамометрический ключ подбирается исходя из потребностей. Для обслуживания автомобиля в гараже подойдет механический с ограничителем или стрелочный, для автосервиса рассматривается цифровой вариант.

Обзор лучших динамометрических ключей, представленный в статье, поможет вам определиться с выбором конкретного типа и производителя. Остановится на лучшем динамометрическом ключе вы сможете изучив дальнейший материал статьи.

Модели в обзоре протестированы непосредственно при затяжке резьбовых соединений узлов автомобиля, с min и max усилиями. В подведении итогов выбираем лучший динамометрический ключ для автомобиля.

В каких случаях нужен динамометрический ключ при ремонте автомобиля

Расскажем, как пользоваться и выбрать

Момент силы — это векторная величина. Усилие, которое прикладывается к верхней шляпке болта, чтобы его открутить или закрутить и есть момент силы. Некоторые типы крепежных элементов автомобиля требуют затяжки на выверенную величину, чтобы компонент работал как закладывал производитель. Уровень затяжки производитель прописывает в служебной документации, но на глаз его не выставишь. Вот тут-то на сцену выходит динамометрический ключ — must have в наборе необходимого автомобильного инструмента. Чтобы понять, выбрать динамометрический ключ под себя, нужно понимать, как он работает.

Как работает динамометрический ключ

Разница между гаечным и динамометрическим ключом в том, что последний используя индикатор, маленький дисплей, щелкающий звук, иглу или стрелку точно указывает, какое усилие прикладывается к его ручке. Не всем известно, что для многих крепежных деталей требуется очень выверенная затяжка. Когда речь заходит о силе затяжки гаек и болтов в автомобиле, гадать «хорошо ли я затянул эту гайку или нужно посильнее» неправильно.

Зачем нужен

Почему нужно знать с каким усилием затянуто крепление? Затянул слабо и болт открутится, колесо отвалится, глушитель отпадет. Слишком туго и сорвете резьбу или загнете деталь. Например, чрезмерно затянутые гайки на колесе приведут к деформации ротора тормоза, увеличению тормозного пути, преждевременному износу тормозов и неудобствам из-за заклинивающих рулевых наконечников. Из-за чрезмерно затянутой гайки может даже отпасть шпилька с резьбой, на которую закручивается гайка. Недостаточное затягивание колесных гаек приведет к их ослаблению, отвинчиванию. Ощущая внезапное биение руля при движении на автомобиле, которое усиливается с каждым десятком километров проверьте, затянуты ли гайки, иначе можно увидеть отпавшее колесо, обгоняющее вас по дороге. Поэтому в большинстве руководств по эксплуатации автомобилей есть рекомендации по уровню момента затяжки гаек, болтов и соединений.

Если проводится работа с двигателем или трансмиссией, динамометрический ключ необходим как воздух. Например, чрезмерное затягивание болтов головки блока цилиндров может легко привести к дорогим повреждениям и катастрофическим потерям охлаждающей жидкости. Слишком плотно затянутые болты выпускного коллектора приведут к растрескиванию коллектора. Уровень момента затяжки настолько важен для правильного ремонта автомобиля, что большинство руководств по эксплуатации техники дает их вместе с рекомендациями по ремонту, включая в таблицы на задней странице с указанием расположения крепежа, обозначения и отдельных рекомендаций момента затяжки. Сила крутящего момента может быть измерена в единицах:

  • метр-килограммы (мкг);
  • ньютон-метр (Нм);
  • pound-feet (lb-ft).

Приобретая новый гаечный ключ, убедитесь, что он откалиброван в тех же единицах измерения, которые рекомендуются в документации по ремонту автомобиля или имейте под рукой таблицу пересчета. Большинство автомобилей, продаваемых в Соединенных Штатах, имеют характеристики крутящего момента, выраженные в pound-feet (lb-ft). В России в Ньютон-метрах.

Как работает динамометрический ключ

Приличные динамометрические ключи начинаются в цене от 2600 до 9000 рублей с размерами присоединительного квадрата, на которую крепится торцевая головка или удлинитель, ⅜, ½, ¾ и 1 дюйма. Ключи с малым размером квадрата подходят для работ с хрупким материалом, где нужна хирургическая точность затяжки. Крупные используются для придания высокого усилия момента затяжки гайкам шкива коленчатого вала или трансмиссии. Как и в случае с торцевыми ключами, ½ дюймовый справится с большинством основных задач по ремонту автомобиля.

Типы динамометрических ключей

Есть четыре основных типа динамометрических ключей, отличающихся принципом работы: шкальный или с циферблатным индикатором, щелковой (трещеточный) и цифровой. Шкальный и циферблатный используют простую механическую систему, которая соединяется с указателем, который зависает над шкалой крутящего момента, прикрепленной к ручке или к циферблатному индикатору. Когда к рукоятке гаечного ключа прикладывается сила, шкала или циферблат показывают величину крутящего момента, эквивалентную прогибу рукоятки. При использовании шкальных потребуется источник света для работы в темных местах под капотом.

«Щелкунчики» отличаются удобством, так как индикатором служат щелчки, воспринимаемые на слух. Они имеют регулируемое кольцо вокруг основания ручки, устанавливающее точный уровень усилия с которым нужно затянуть гайку или болт. Когда вы затянете крепеж с заданным крутящим моментом, храповой механизм громко щелкает, чтобы предупредить вас, что заданный крутящий момент достигнут и следует прекратить затягивание. Плюс «щелкунчика» в том, что не нужно всматриваться в трудно читаемый циферблат со стрелкой, нужно опираться только на слух. Проворачивание ручки внутрь или наружу перемещает индикатор вверх и вниз по шкале, изменяя точку, где происходит щелчок, указывающий силу момента затяжки.

Цифровые динамометрические помощники самые дорогие и точные. Они используют электронный тензодатчик внутри рукоятки для отправки сигнала на светодиодный дисплей. Недостатки в том, что ключ хрупкий и требуются батарейки.

Для правильного измерения момента затяжки важно, чтобы ключ был откалиброван до минимального значения и знать, проводятся ли измерения на сухих или смазанных крепежных деталях.

Какими бывают динамометрические ключи, и какой выбрать для своего автомобиля

  • 1 Что это
  • 2 Разновидности
    • 2.1 Электронные
    • 2.2 Стрелочные
    • 2.3 Рожковые
    • 2.4 Щелчковые
  • 3 Рекомендации по выбору
  • 4 Рейтинг

Каждый автомобиль требует периодического обслуживания, ремонта и профилактики. Причём многие владельцы транспортных средств предпочитают делать всё это своими руками.

В машине присутствует ряд сложных устройств, к которым предъявляются повышенные требования в плане их сборки, разборки и восстановления. Подогнать деталь, правильно затянуть крепления и исключить вероятность разбалтывания крайне важно в таких ситуациях.

Далеко не всё можно делать на глаз или примерно, ориентируясь по собственным ощущениям. Иногда требуется соблюдать строгие правила, прикладывать определённые усилия, не превышая и не уменьшая этих значений. Именно тут на первый план выходит такой инструмент, как динамометрический ключ.

Динамометрические ключи бывают нескольких типов. Они отличаются между собой конструкцией и степенью погрешности, предназначены для эксплуатации в гаражных и профессиональных условиях. Потому автомобилистов интересует, на каком именно ключе лучше остановить свой выбор.

Что это

Множество механизмов, которые используются при сборке автотранспортных средств, требуют специальных условий во время ремонта и обслуживания. Те же резьбовые соединения, которые применяются в конструкциях и системах автомобиля, нуждаются в дозированной степени затяжки.

Чтобы затянуть крепление с нужным усилием, требуется помощь динамометрического ключа. Это специальное устройство, созданное для затяжки болтов и гаек путём прикладывания дозированного усилия. Если быть точнее, то речь идёт о моменте силы, измерительной единицей которого является Ньютон-метр (Нм).

За счёт использования этого ключа можно придерживаться жёстких правил по качеству сборки узлов, соединений и механизмов. Если контакт между деталями окажется недостаточно прочным, может произойти утечка рабочей жидкости или газа. При ослаблении креплений нарушается работа механизмов, узлы могут разболтаться, сломаться и окончательно выйти из строя.

Но недостаточное усилие не менее опасно, чем избыточное. Если превысить допустимые нормы по затяжке, соединительные элементы способны лопнуть, разрушиться, или это может привести к деформации закреплённого элемента. Срываются резьбы, ломаются головки, деформируются крепежи. Устранять такие последствия сложно и дорого.

Динамометрический ключ справедливо считается универсальным инструментом и замечательным помощником для каждого автовладельца. Для него предусмотрены разные насадки, что позволяет работать со всевозможными узлами, системами и механизмами.

На динамометрическом ключе имеется выходной квадрат. На него монтируют подходящую для конкретной ситуации насадку в виде головки или гнезда. Уже на него устанавливают накидные, гаечные или рожковые насадки. Не стоит забывать о динамометрических ключах, имеющих функцию отвёртки. Такой инструмент полезен при ремонте автомобильной электроники или механизмов с повышенной хрупкостью.

Один динамометрический ключ, дополненный ассортиментом насадок, позволяет выполнять широкий перечень ремонтных, восстановительных и профилактических работ. Этот инструмент пригодится в ходе обычной замены расходников, но станет также незаменимым при сложном ремонте вышедшего из строя узла автомобиля.

Хотя конструктивно ключи могут несколько отличаться друг от друга, все виды этого инструмента обязательно включают ряд основных компонентов. Потому можно с уверенностью говорить о том, что динамометрический ключ состоит из:

  • съёмной насадки (она же трещотка);
  • гнезда для установки насадок;
  • фиксатора для насадок;
  • корпуса с пружинным механизмом;
  • измерительного элемента или шкалы измерения;
  • рукоятки;
  • фиксатора момента затяжки.

Используя динамометрический ключ, пользователь может контролировать усилие, которое он прикладывает при выполнении затяжки того или иного элемента. Здесь используются измерительные устройства, либо же специальный фиксатор, который при достижении определённого усилия прекращает работу ключа. Если вы достигли выставленного значения, инструмент будет проворачиваться, а потому перетянуть крепёж больше установленной нормы вы не сможете.

Такому инструменту требуется периодическая проверка точности работы. Специалисты рекомендуют это делать после 5 тысяч циклов применения, но не реже одного раза в год. Калибровка проводится на специальных станках квалифицированными специалистами. Самостоятельно откалибровать динамометрический ключ не получится.

Разновидности

Вы точно не сможете понять, какой динамометрический ключ лучше выбрать для своего автомобиля, если не будете разбираться в их разновидностях.

Всего производители предлагают несколько вариантов ключей, которые отличаются по своему принципу действия и имеют разную степень погрешности. Хотя тут стоит сразу отметить, что максимальная погрешность может составлять не более 8%. Потому для ряда работ, выполняемых в гаражных условиях, подойдут даже они.

В зависимости от конструкции, динамометрический ключ может применяться для быстрых соединений, либо же для выполнения максимально точной затяжки особо важных деталей. На некоторых моделях есть функция предварительной установки заданного момента. Другие не регулируются или могут настраиваться по предельной величине момента затяжки.

В итоге можно разделить все инструменты на:

  • электронные;
  • рожковые;
  • щелчковые;
  • стрелочные.

Чтобы упростить вам задачу по выбору подходящего динамометрического ключа для автомобиля, каждый из представленных видов рассмотрим отдельно.

Электронные

Подобные инструменты в основном используются на профессиональных станциях технического обслуживания и в сервисных центрах. Это наиболее дорогостоящие модели, обладающие превосходными параметрами погрешности. Она здесь составляет не более 1%, что считается идеальным результатом. Ни один аналог на такое не способен.

Электронный динамометрический ключ

Электронные ключи оснащаются жидкокристаллическими индикаторами, что позволяет выводить информацию в виде цифр на дисплее. Когда усилие достигает нужных значений, появляется звуковой сигнал.

Использовать электронные динамометрические ключи в домашних условиях или нет, вопрос сугубо индивидуальный. По функциональности и точности они существенно опережают многих конкурентов. Но за такие достоинства приходится дорого платить. Если вы готовы потратить на один инструмент от 12 тысяч рублей, чтобы использовать его в домашних условиях, никто отговаривать вас точно не будет.

Неоспоримое преимущество заключается в том, что электронные девайсы до сотых долей Ньютон-метра контролируют усилие, прикладываемое при затяжке. Потому с их помощью проводятся наиболее точные и сложные работы.

Стрелочные

С помощью стрелочного устройства пользователь может следить, какое усилие прикладывается при затяжке. Механизмы стрелочного типа позволяют выставить требуемое значение для затяжки. Контролировать его нужно самостоятельно.

У стрелочных инструментов есть 2 варианта.

  1. Ключ с одной стрелкой. На нём показывается усилие, прикладываемое в данный конкретный момент.
  2. Инструмент с парой стрелок. Одна стрелка предназначена для того, чтобы показывать максимальное значение. Другая отвечает за показ текущей величины Нм.

Однострелочные инструменты также делят на измерительные и индикаторные. У индикаторных шкала представлена в виде циферблата круглой формы, где на усилие указывает стрелка, которая вращается вокруг оси.

У измерительного устройства есть шкала со специальными делениями, которая располагается возле ручки. На параметры усилий указывает длинная стрелка. Когда крепление затягивается, стрелка начинается двигаться в сторону относительно нулевого или стартового значения.

Оба инструмента имеют предельно простую конструкцию. Они удобны в использовании, хотя при работе приходится постоянно самостоятельно контролировать показатели.

Стрелочный динамометрический ключ

Минусом стрелочных динамометрических ключей выступает их погрешность. Среди всех существующих инструментов она здесь самая высокая. Потому работать стрелочными девайсами при затяжке особо важных и требовательных в плане точности соединений не рекомендуются.

Зато они дешёвые. Учитывая тот факт, что в гаражных условиях автовладельцы в основном проводят простые ремонтные работы, для них возможностей стрелочного динамометрического ключа оказывается более чем достаточно.

Рожковые

Довольно часто выбор падает на рожковый тип динамометрического ключа для авто. Многие мастера имеют в своём арсенале такой девайс, поскольку для множества операций часто не удаётся подобрать подходящую накидную головку, либо крепление находится в труднодоступном месте. Тогда рожковый ключ становится прекрасным решением для сложившейся ситуации.

Отличительной особенностью таких динамометрических ключей является наличие гнезда, куда устанавливаются сменные рожковые насадки. Рожковые ключи очень удобны при работе на участках, доступ к которым ограничен или усложнён другими деталями автомобиля.

Рожковый динамометрический ключ

Стоит отметить, что на рынке представлены разные рожковые динамометрические ключи. На некоторых можно использовать исключительно фирменные насадки от производителя. Но есть и универсальные модели, в которых допускается монтаж насадок от разных производителей.

Что же касается индикации момента затяжки, то на рожковых ключах используются стрелочные, цифровые, щелчковые и предельные системы.

Щелчковые

Такой тип ключей подойдёт в тех ситуациях, когда условия работы особенно сложные, и у мастера отсутствует возможность контролировать цифровые или стрелочные показания.

По универсальности щелчковые динамометрические ключи превосходят всех своих конкурентов. Многие автомобилисты покупают именно их, поскольку такие инструменты позволяют выполнять ряд сложных операций своими руками, не рискуя перетянуть или не до конца затянуть крепления в труднодоступных местах.

Система индикации основана на щелчке. Когда затяжка достигает нужного значения, возникает щелчок. Причём он ощущается на слух, но также очень выразительно отражается на руке. Не составит труда почувствовать, когда именно следует остановиться.

Щелчковый динамометрический

При этом подобные инструменты отличаются прекрасной чувствительностью. Погрешность в значениях не превышает 4%. Да и цена более чем адекватная. Этим и объясняется такая популярность щелчковых динамометрических ключей.

Рекомендации по выбору

Покупка подходящего динамометрического ключа для автомобиля во многом зависит от того, для каких конкретно целей вы планируете использовать этот инструмент. Нельзя сказать, что цена на ключи существенно отличается, но всё же их можно разделить на дешёвые, средние и самые дорогие.

Читать еще:  Дизельный двигатель 2

К категории самых дорогих ключей относят электронные инструменты с повышенной чувствительностью. За счёт погрешности и применения электроники повышается цена изделия. Но если вы покупаете устройство сугубо для гаражного применения и использования только для работы со своим авто, стоит трижды подумать, нужен ли вам такой дорогой инструмент.

Если вы планируете проводить стандартные ремонтные, восстановительные и профилактические работы, где не требуется повышенная точность и квалификация мастера по ремонту авто, тогда обычного стрелочного инструмента вам будет более чем достаточно. Когда работа более точная и деликатная, лучше взять предельный ключ. У них адекватная цена, но при этом можно выставить необходимые значения прикладываемого усилия с небольшой погрешностью.

С типом динамометрического ключа в действительности определиться несложно. Это зависит от предстоящего фронта работ. Большинство автолюбителей покупают простейшие стрелочные, рожковые и щелчковые инструменты с возможностью устанавливать пределы затяжки. Электронные же больше подойдут для профессионального использования в сервисном центре или на станции технического обслуживания.

Если с видом инструмента вы определились, можно переходить к другим вопросам. Здесь рекомендуется обратить особое внимание на используемые в производстве материалы, а также размеры квадрата под насадки. Чем качественнее изделие, тем оно дороже. Но это также влияет на эффективность, надёжность и долговечность инструмента.

Квадрат под насадки определяет, с какими креплениями сможет работать выбранный инструмент. Ведь одним автомобилистам требуется затягивать мелкие болты и гайки. Другим же приходится воздействовать с определённым усилием на крупные крепежи.

Рейтинг

Никто не сомневается в том, что лучше пользоваться хорошими инструментами. Среди изготовителей динамометрических ключей есть далеко не одна фирма, заслуживающая вашего внимания.

Составить топ из лучших динамометрических ключей по моделям вряд ли получится, поскольку их огромное разнообразие, и все инструменты различаются по типу, конструкции, насадкам, функциональным возможностям и пр.

При этом есть ряд производителей, которые объективно считаются лучшими в настоящее время. Потому в рейтинг динамометрических ключей обязательно попадают изделия следующих компаний:

  • JTC;
  • Berger;
  • Alca;
  • Gross;
  • Heyner;
  • Hazet;
  • Kabo Tool Company;

Если вы покупаете динамометрические ключи одного из этих производителей, то практически не будет никаких сомнений в качестве, надёжности, долговечности и точности работы таких инструментов.

Но отталкиваться сугубо от производителя и узнаваемости бренда не стоит. Не забывайте, что рынок автомобильных инструментов наполнен подделками и фальшивками. Потому при покупке такого дорогого устройства как динамометрический ключ, лучше обращаться к проверенным продавцам и сертифицированным магазинам. Вам повезёт, если в городе присутствует фирменный магазин конкретного изготовителя. Если нет, всегда можно воспользоваться возможностями всемирной паутины.

Динамометрические ключи точно являются порой незаменимым инструментом в арсенале каждого автолюбителя или мастера на СТО. Разнообразие девайсов несколько усложняет процедуру выбора. Но если грамотно подойти к этому вопросу, реально взглянуть на свои возможности и требования к ключу, вам не составит большого труда приобрести оптимальную модель с требуемыми возможностями, характеристиками и погрешностью.

Как выбрать динамометрический ключ: виды и особенности

Безопасность – вот что мы больше всего ценим в жизни. Ездить на автомобиле и не боятся, что слетит гайка в механизме, работать со станком и быть уверенным, что все узлы функционируют как часы. Понятно, что надежность любой конструкции зависит от крепления каждой детали – все резьбовые соединения должны быть затянуты с определенным и, главное – одинаковым усилием.

Что будет, если недостаточно сильно затянуть, например, крепежные гайки у колес автомобиля или, наоборот, перетянуть их? В первом случае они быстро разболтаются, во втором – резьбу просто сорвет. Результат одинаковый – колесо слетит с оси.

Как же достичь высокой точности закрепления каждого болта, винта и гайки? Трудно ориентироваться на усилие, с которым рабочий фиксирует гайки. Во-первых, это будет примерное усилие, а во-вторых, как быть, если требуется их закручивать несколько десятков за смену? Выход есть – использовать прочный и точный динамометрический ключ, четко контролирующий усилие, с которым затягивается любое резьбовое соединение.

Что же такое – динамометрический ключ

Динамометрическим ключом называется специализированный инструмент, предназначенный для определения усилия затяжки резьбовых соединений. Такая необходимость позволяет предотвратить следующие негативные последствия:

  • Недостаточное качество затяжки резьбовых соединений
  • Срыв резьбы, что приводит к невозможности соединения деталей
  • Механическое повреждение болтовых соединений — обрыв шляпки или слизывание граней
  • Пережатие и поломка гроверов

Качество резьбовых соединений зависит от материалов их изготовления. В большинстве случаев для затяжки резьбовых соединений применяются обычные гаечные ключи. Для этого деталь затягивается от силы. Однако далеко не во всех случаях такая затяжка является правильной, ведь у каждого человека имеется разный запас силы. Кроме того, каждая гайка или болт одного механизма могут быть затянуты с разным усилием, что приведет к развитию негативных последствий.

Каждое изделие, в зависимости от того, из какого материала оно сделано, имеет предел прочности, в соответствии с которым ограничивается максимальное усилие его затяжки. Узнать этот порог можно из паспортных данных оборудования с указанием максимального или рекомендуемого усилия затяжки, после чего выставить на ключе требуемую величину срабатывания.

Динамометрический ключ используется для выполнения следующих работ:

  1. Обтяжка резьбовых и болтовых соединений в электроустановках.
  2. Работы с автомобильным двигателем, ходовой частью.
  3. Обтяжка резьбовых соединений водяных и газовых шлангов.
  4. Соединение накидных гаек в переходах между медными или пластиковыми водоводами.

Виды динамометрических ключей

Разновидности динамометрических ключей:

  • Стрелочный;
  • Предельный (щелчковый);
  • Цифровой.

Каждый вид инструмента имеет свои конструктивные особенности, плюсы и недостатки. Рассмотрим детально каждую группу.

Стрелочный динамометрический ключ

Самый простой вариант ключа. Принцип его работы основан на изгибе рычага со шкалой и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

  • Низкая стоимость;
  • Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.
  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по стрелке;
  • Отсутствует храповый механизм, как у трещотки. Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Щелчковый динамометрический ключ

Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной трещотки. С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Динамометрический ключ с трещоткой удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Некоторые модели могут работать с правой и левой резьбой.
  • Требуют проверки и калибровки;
  • Храповый механизм трещотки может выйти из строя, но на некоторые модели имеются специальные ремкоплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к механическим динамометрическим ключам, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

Цифровой динамометрический ключ

На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет электронной “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой стрелки;
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.
  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

По внешней форме динамометрические ключи можно разделить на следующие виды

  1. Динамометрические ключи-отвертки, используются для работы с электроникой и различными хрупкими механизмами.

  1. Ручные динамометрические ключи. Могут иметь различную форму и рабочий предел, являются наиболее распространенными как в домашнем хозяйстве, так и на производстве.

  1. Промышленные динамометрические ключи. Предназначены для использования на автоматизированных конвейерах, крупных ремонтных и производственных площадках.

Конструкция и составляющие элементы динамометрического ключа

По конструкции рассматриваемые инструменты бывают разных видов, однако, принцип их работы одинаковый. Чтобы разобраться с особенностями функционирования динамометрических ключей, следует узнать их устройство. Состоят инструменты из следующих составных деталей:

  1. Рукоятка со встроенным динамометрическим механизмом
  2. Головка для присоединения соответствующих насадок
  3. Динамометрический механизм состоит из пружины, за счет которой осуществляется затяжка соединений с определенным усилием
  4. Регулятор для установки соответствующего значения усилия прижима
  5. Измерительная шкала — присутствует не на всех моделях. Она предназначена для определения величины усилия затяжки резьбового соединения

Конструкция с обозначением основных составных элементов представлена на фото ниже.

Чаще всего инструмент применяется при проведении ремонта автомобильной техники. Рассматриваемые приборы между собой отличаются по размеру рычага, за счет которого осуществляется прикладывание усилия. Еще различие заключается в размере квадратов, что позволяет установить на инструменте соответствующие головки.

Величина усилия затяжки измеряется в Ньютонах на метр. Производители выпускают инструменты с предельно-допустимыми значениями усилий прижима от 5 до 25 Hм, и от 140 до 2000 Hм. Разобравшись с конструкцией инструмента, уделим внимание принципу функционирования приборов.

Виды насадок, используемых в динамометрических ключах

В комплекте с динамометрическим ключом могут использоваться различные типы насадок.

  1. рожковая;
  2. накидная;
  3. головка с трещеткой;
  4. радиусная;
  5. специальной формы;
  6. накидная с разрезом.

Наиболее удобными и востребованными являются насадки с трещоточной головкой. Данный механизм позволяет ускорить процесс обтяжки, он эффективно стыкуется с мультипликаторами и наборами торцевых головок. За счет возможности реверса механизма динамометрический ключ можно использовать не только для затяжки, но и для раскручивания резьбовых соединений.

О производителях инструментов

Одними из самых эффективных и надежных инструментов являются приборы производства Германии и Китая. Однако недостаток приборов этих производителей очевиден тем, что стоят они очень дорого. Это связано в основном с высоким качеством изделий. Еще такие инструменты отличаются высокой точностью, что также отражается на стоимости, а также надежностью. Производимые инструменты выпускаются со строгими соблюдениями соответствующих стандартов. Приборы этих производителей не получили большой популярности в Украине, что связано с финансовой стороной.

Производители из Китая и Тайваня также выпускают достаточно качественные инструменты, но главное их преимущество в доступности цены. Выбирают приборы китайского и тайваньского производства не только любители, но и профессионалы. Именно такую продукцию китайского и тайваньского производства предлагает наш интернет-магазин «Цилиндр», где каждый покупатель кроме приобретаемого товара получает бонусы для совершения покупок.

Если Вы столкнулись с необходимостью затяжки резьбового соединения с определенным моментом, то стоит отнестись к этому со всей строгостью. Будь это автомобильный механизм или водопровод, в любом случае несоблюдение нормы приведет к неправильному функционированию устройства, его быстрому износу или вовсе входу из строя еще при затяжке. Чтобы этого избежать, понадобится воспользоваться динамометрическим ключом. Какие виды этих инструментов бывают, и чем они отличаются, Вы уже знаете из материала. Остается только выбрать подходящий вариант из каталога, и заказать его доставку в отделение перевозчика Вашего города.

Затягиваем гайки: так ли необходим динамометрический ключ?

При проведении технического обслуживания автомобиля зачастую возникают вопросы, которые лишь вскользь оговариваются на форумах или в литературе. Одним из них является момент затяжки креплений основных узлов автомобиля. Для выяснения всех нюансов крепления болтов головки блока цилиндров сконцентрируемся на двигателе, «сердце» автомобиля. А при понимании принципов момента затяжки резьбовых соединений полученные знания несложно будет экстраполировать на любой узел автомобиля.

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны.

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

  1. Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
  2. Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Обозначение σт.

Единица измерения — Паскаль [Па] либо кратные [МПа].

Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.

После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решётка металла, появляются значительные пластические деформации.

Wikipedia

Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.

Инструменты для контроля момента затяжки

Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:

  • Индикаторный — при затягивании отображает прилагаемую силу в цифровом виде или с помощью стрелки. Погрешность — 6–8%.
    Индикаторный динамометрический ключ недорог, но обладает самой большой погрешностью
  • Цифровой — подвид индикаторного, но для отображения момента использует ЖК-дисплей. Поддерживает возможности оповещения звуком, выгрузки данных на компьютер и прочее. Погрешность — до 1%.
    Цифровой динамометрический ключ — самый точный
  • Предельный — при достижении заданного момента прекращает затяжку, используя щелчковый механизм. Погрешность — до 4%.

Предельный (щелчковый) динамометрический ключ отличается удобством в использовании

Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.

Как выбрать усилие, чтобы затянуть соединение правильно

При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:

  1. Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
  2. На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
  3. Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.

Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.

Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.

Ну а проверить правильность затяжки соединения можно угломером.

Порядок работы с самодельным динамометрическим ключом

Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:

  • обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
  • отрезок довольно толстой трубы (2,5 см) длиною около полуметра.

Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.

Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.

Видео: как изготовить динамометрический ключ своими руками

Стандартные моменты затяжки болтов головки блока цилиндров

Чтобы знать наверняка, с каким усилием затягивать конкретное резьбовое соединение, можно использовать следующие данные.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбыРазмер «под ключ» головки, болта (гайки), ммШаг резьбы, ммКлассы прочности по ГОСТ 1759–70
Болт
5.86.88.810.912.9
Гайка
4;5;65;66;88;1010;12
61010,50,81,01,251,6
812 — 141,251,61,82,53,64,0
1014 — 171,253,23,65,67,09,0
1217 — 191,255,66,210,012,516,0
1419 — 221.58,010,016,020,025,0
1622 — 241,511,014,022,032,036,0
1824 — 271,516,020,032,044,050,0
2027 — 301,522,028,050,062,070,0
2230 — 321,528,036,062,080,090,0
2432 — 361,536,044,080,0100,0

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

  • Головка блока цилиндров (ГБЦ). Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов. Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
  • Клапанная крышка. Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
  • Свечи зажигания и свечи накаливания. Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
  • При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
  • Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.

Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

FANCLUB-VW-BUS.RU

Клуб фанатов микроавтобусов VW

  • Темы без ответов
  • Активные темы
  • Поиск

Динамометрический ключ.

Динамометрический ключ.

Сообщение KAREL55 » 21 мар 2012, 20:34

Читать еще:  Как проверить стартер

Re: Динамометрический ключ.

Сообщение ksenon17 » 21 мар 2012, 20:47

Re: Динамометрический ключ.

Сообщение KAREL55 » 21 мар 2012, 20:52

Сижу и не могу втыкнуть,первое значение до которого надо крутить это 4 кг.,а на ключе самое первое 4,3.Одно деление это сколько 0,1.

Добавлено спустя 1 минуту 25 секунд:
То есть выставляешь на ключе 4,3 и потом обратно на три деления.

Re: Динамометрический ключ.

Сообщение ksenon17 » 21 мар 2012, 21:30

Re: Динамометрический ключ.

Сообщение Nomid » 21 мар 2012, 21:42

ДИНАМО-метрический ключ это 5+

если ключ начинается с 4,3 то 4.0 ты не выставишь никак

Re: Динамометрический ключ.

Сообщение SambaTDI » 21 мар 2012, 21:44

Re: Динамометрический ключ.

Сообщение KAREL55 » 21 мар 2012, 21:50

Nomid писал(а): ДИНАМО-метрический ключ это 5+

если ключ начинается с 4,3 то 4.0 ты не выставишь никак

На этом можно выставлять до 0,1 тобишь до 100 гр.Только надо правильно отсчитывать,обратно.

Добавлено спустя 1 минуту 1 секунду:

Re: Динамометрический ключ.

Сообщение Nomid » 21 мар 2012, 21:57

еще раз повторяю если шкала начинается с 43нМ то выставить 40 ты не сможешь никак. Точнее ты подумаешь что выставишь, но там будет на сорок, а может быть 20 или 15 или 30

такой ключ надо иметь не 1, а 3 разных, с разными пределами измерений.

ЗЫ: и еще раз прошу не позорься поменяй название у ключа. ДИНАМО это к тёлкам или к липездричеству относицо

Добавлено спустя 3 минуты 11 секунд:
походу я олень я думал динаметрический правильно говорить

Динамометрические ключи. Виды и особенности. Рекомендации по применению

Для чего нужны динамометрические ключи?

Многие из нас применяют обычные слесарные ключи для затяжки всех встречающихся в процессе работы соединений. Однако это неправильно — в слесарных работах зачастую требуется строго соблюдать определённое усилие затяжки. Рассмотрим возможные последствия:

— Болт затянут слишком слабо:

• Неплотное соединение узлов;

• Возможно раскручивание соединения в процессе работы.

— Болт затянут слишком сильно:

• Разрушение болта, вследствие преодоления предела текучести (порога, при котором нагруженный болт способен восстановить свою форму после снятия нагрузки);

• Разрушение или неэффективная работа пружинных шайб (гроверов).

Во избежание данных последствий производитель указывает необходимое усилие затяжки для ответственных соединений — как раз для его соблюдения нам и потребуется динамометрический ключ.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:


При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Типы динамометрических ключей

Чтобы выбрать подходящий ключ для своей работы, для начала необходимо разобраться, чем же они отличаются. По способу настройки и индикации динамометрические ключи делятся на несколько категорий, однако наибольшее распространение (ввиду своей надёжности и практичности) получили два типа:

    Ключ предельного типа (щелчковый)

Это самый распространённый вариант динамометрических ключей. Их погрешность составляет не более 5%, они удобны и просты в использовании. Прекрасно подходят для быстрой затяжки соединений с известным максимальным усилием.

2. Электронные ключи с цифровой индикацией

Такие ключи позволяют очень точно контролировать усилие затяжки в процессе работы, что важно при работе с электроникой или ответственными узлами автомобилей.

Рекомендации по использованию

Отзывы автомобилистов наглядно показывают, что динамометрические ключи действительно полезная вещь в гараже. Если вы не ремонтируете машину сами, в его покупке смысла особого нет.

Помимо того, что нужно уметь правильно работать с ключом, также регулярно должна проводиться поверка и тарировка.

Тарировка подразумевает проверку показаний инструмента, его регулировку и перенастройку при необходимости. А поверкой называют ту же проверку. То есть нужно периодически проверять, действительно ли настроенный на ключе момент соответствует моменту затяжке. Если на шкале стоит 100, то и затягивать он должен с моментом 100 Нм. Со временем и при частой эксплуатации настройка сбивается.

Запомните, что шкальный ключ, то есть наш с вами ДМК, не может использоваться как обычный вороток. Иначе вскоре придется покупать новый инструмент.

Также важно после каждого применения выставлять значения на 0. Оставив ключ в сжатом состоянии, точность момента со временем ухудшится.

Каждый ДМК имеет свои особенности, как затягивать резьбу.

Щелчковые ключи

Хорошее сочетание цены, качества и точности делают их самыми популярными. Чтобы выставить усилие и закрутить соединение с нужным моментом, вам необходимо:

  • отпустить гайку (стопорную);
  • выставить на шкале нагрузку, что делается с помощью подвижной рукоятки;
  • стопорной гайкой зафиксировать это положение;
  • начать затяжку и когда прозвучит характерный щелчок, остановиться.

Все, нужный момент достигнут.

Электронные ДМК

Преимуществом таких ДМК является возможность максимально точной настройки.

Настройки выставляются через панель управления на экране дисплея или через компьютер, к которому подключается ключ по средствам кабеля.

Все настройки можно сохранять и быстро их менять, что упрощает работу. Выставили параметры, затянули, услышали сигнал и остановились. Все просто.

Стрелочные модели

Требуют повышенной точности при работе, поскольку ограничителей усилия здесь нет. Приложите много усилий, сорвете резьбу или сломаете инструмент. Недостаточное усилие спровоцирует вероятное ослабление соединения и деталь может просто отпасть в какой-то момент.

Когда делается затяжка головкой, стрелка находится в неподвижном состоянии. Меняется только положение шкалы. Нужно внимательно следить за ней и крутить до тех пор, пока шкала и стрелка не сойдутся в нужной позиции.

К каждому ключу идет заводская инструкция по применению и она может отличаться в зависимости от модели и производителя. Потому основой станет именно руководство от изготовителя.

Динамометрические ключи раз в год нужно отправлять на калибровку, то есть профилактику. Так вы будете точно знать, что выставленное значение соответствует действительности.

Спасибо, что читаете нас! Оставляйте комментарии, рассказывайте о нас своим друзьям и сами не забывайте подписываться!

(1 оценок, среднее: 5,00 из 5)

Недавно купил себе динамический ключ-это просто бомба,с обычными ключами не идет ни в какое сравнение!Всем рекомендую!

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его «едят».

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Как затягивать динамометрическим ключом?

Чтобы подготовить ключ к работе, необходимо совершить всего три действия:

  1. Установить требуемую величину крутящего момента путём вращения рукоятки на корпусе ключа;
  2. Закрутить кольцевой фиксатор в основании рукояти для сохранения установленного значения;
  3. Подобрать по размеру болта (гайки) торцевую головку и одеть её на присоединительный квадрат. Инструмент готов к работе!

Ну а затем следует произвести затяжку, приложив усилие к рукояти ключа. Достижение заданного момента сопровождается отчётливым щелчком.

Данный динамометрический ключ KingTonyсерии 34423-1А обладает рядом преимуществ:

• Таким ключом можно осуществлять как закручивание, так и откручивание гайки, так как он позволяет работать и с правой, и с левой резьбой;

• Насечка на рукоятке позволяет надёжно удерживать ключ во время работы — вы будете уверены, что инструмент не выскользнет из руки при приложении большой нагрузки;

• Самый распространённый посадочный квадрат ключа 1/2″позволяет применять стандартные торцевые головки;

• Особые технологические процессы производства обеспечивают удобное сочетание малого веса инструмента и прочности рабочей части, изготовленной из легированной стали;

• Ключ имеет две шкалы для установки усилия срабатывания — Н*м и кгс*м. Это избавит вас от необходимости перевода величин при работе с механизмами различных производителей;

• Ключ обладает повышенным ресурсом — наработка на отказ составляет 5000 циклов нагружения;

• Ключ поставляется в специально разработанном футляре, который обеспечивает удобные условия транспортировки и хранения и предотвращает инструмент от механических повреждений и воздействия окружающей среды.

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг ммКласс прочности
4.65.88.810.912.9
5/0.82,13,55,57,89,3
6/1.03,65,99,413,416,3
8/1.258,514,423,031,738,4
10/1.516,327,845,162,475,8
12/1.7528,849,077,8109,4130,6
14/2.046,176,8122,9173,8208,3
16/2.071,0118,1189,1265,9319,7
18/2.598,9165,1264,0370,6444,5
20/2.5138,2230,4369,6519,4623,0
22/2.5186,2311,0497,3698,9839,0
24/3.0239,0399,4638,4897,61075,2
27/3.0345,6576,0922,61296,01555,2
30/3.5472,3786,21257,61766,42121,6
33/3.5636,51056,01699,22380,82860,8
36/4.0820,81363,22188,83081,63696,0
39/4.01056,01756,8.3955,24742,4
Резьба/шаг, ммКласс прочности 4,6Класс прочности 5,8Класс прочности 8,8Класс прочности 10,9Класс прочности 12,9
5/0,82,13,55,57,89,3
6/1,03,65,99,413,416,3
8/1,258,514,423,031,738,4
10/1,516,327,845,162,475,8
12/1,7528,849,077,8109,4130,6
14/2,046,176,8122,9173,8208,3
16/2,071,0118,1189,1265,9319,7
18/2,598,9165,1264,0370,6444,5
20/2,5138,2230,4369,6519,4623,0
22/2,5186,2311,0497,3698,9839,0
24/3,0239,0399,4638,4897,61075,2
27/3,0345,6576,0922,61296,01555,2
30/3,5472,3786,21257,61766,42121,6
33/3,5636,51056,01699,22380,82860,8
36/4,0820,81363,22188,83081,63696,0
39/4,01056,01756,83955,24742,4

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.


Динамометрический ключ в наборе с насадками

Как хранить динамометрический ключ

Советы по эксплуатации динамометрических ключей.

Динамометрический ключ – это точный измерительный прибор, поэтому он требует к себе соответствующего отношения. Чтобы динамометрический ключ срабатывал максимально точно, следует следовать определенным правилам по его эксплуатации:

  • Перед использованием ключу необходимо пролежать не менее трех часов в том помещении, где будет производится непосредственно ремонт. Необходимо это для того, чтобы пружинный механизм «адаптировался» к температуре.
  • Для того, чтобы погрешность ключа свести до минимума, следует избегать использования переходников между посадочным квадратом ключа и торцевой головкой.
  • После окончания работы, не забывайте устанавливать ключ на нулевое значение. В противном случае пружинный механизм будет находиться в постоянно нагруженном состоянии, а это в последствии приведет к погрешности в измерениях.
  • Не стоит забывать, что динамометрический ключ – это не просто ключ и потому он не подходит для простого использования. И уж тем более не пытайтесь срывать им крепеж резьбовых соединений! Используйте ключ только по назначению!
  • Ни в коем случае не превышайте максимальный момент, на который рассчитан ключ! Это может привести к повреждению его механизма.
  • Для того чтобы избежать повреждений и деформаций ключа, следует хранить его в заводской упаковке (обычно это – пластиковый кейс) и в местах где он точно не свалится с полки и не будет подвергаться ударам. Повреждения ключа могут привести к подклиниванию механизма и неточности его показаний.
  • Следует оберегать ключ от высокой влажности, низких температур и т.п.
  • Если ключ долго пролежал без дела, перед его использованием, следует прогнать его ручку регулировки момента затяжки с минимума до максимума и назад 2 раза. В противном случае ключ может сработать при более высоком, чем нужно моменте.
  • Если компонент закреплен несколькими элементами крепления, соблюдайте последовательность затяжки, особенно это важно в соединениях подвергающимся высоким нагрузкам (например, головка блока цилиндров). Последовательность обычно указывается производителем. Если нет, то всегда начинайте от центра и перемещайтесь к краям в перекрестной последовательности. При этом, для начала затяните все крепления от руки, а потом дотяните динамометрическим ключом до нужного момента затяжки.
  • Затяжку важных соединений (таких как, например, головка блока цилиндров или нижние головки шатуна) следует производить в 2-3 приема. При первом нагружении достигается компенсация зазоров, деформация микронеровностей поверхностей и равномерное распределение нагрузки. Второе нагружение обеспечивает необходимую точность конечного усилия затяжки соединения.
  • Учитывайте такой не маловажный факт, что, после нескольких циклов сборки-разборки соединений, а также после длительной эксплуатации, произойдут неучтенные изменения в характеристиках резьбового соединения. Это не значит, что нужно затягивать соединение с большим усилием, чем то, которое указано в технической документации. В этом случае следует использовать такие составы, как тредлоки или фиксаторы резьбы, а также антифрикционные смазки.
  • Ну и последний совет: не применяйте фантазию в выборе момента затяжки – как правило заканчивается это всегда одинаково.

Динамометрические ключи, хотя и просты по своей концепции, требуют гораздо другого использования и ухода по сравнению с обычным храповым механизмом. Это может сбить с толку того, кто никогда не использовал его раньше. Есть несколько ответов, которые можно найти на SE, но это требует большого поиска конкретных запросов.

Этот вопрос сфокусирован на механических динамометрических гаечных ключах, так как они кажутся наиболее вероятным типом для домашнего механика.

Я ищу стандартные практики по:

Правильное использование динамометрического ключа, который предотвращает повреждение как гаечного ключа, так и объекта, на который вывернуты ключи;

Правильный уход за динамометрическим ключом, который обеспечит длительный срок службы (включая процедуры обслуживания и хранения, например, хранение при минимальных настройках).

Ответы

Главное, что я всегда слышал / делал.

Всегда раскручивайте перед хранением. Это помогает сохранить напряжение от пружин. Если оставить его намотанным, пружины могут ослабнуть и дать неточные показания крутящего момента.

Не проходи мимо клика. Как только он щелкнет, не поворачивайте его дальше. Не могу вспомнить, почему вы не должны этого делать (кроме чрезмерного затягивания).

Я всегда стараюсь использовать как можно меньше расширений. Не уверен, если это имеет значение.

Всегда используйте правильный динамометрический ключ для работы.
thunder2709

Если у вас есть динамометрический ключ «Отклоняющая балка», они предназначены для использования только для затяжки. НЕ используйте это, чтобы отменить поток. В противном случае ключ необходимо будет откалибровать заново.

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:

  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.

Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.

Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает динамометрический ключ такого типа? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.

Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой :

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.

Как затягивать цифровым динамометрическим ключом?

Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.

Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом — Рекомендации по выбору динамометрических ключей

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
