Как снять и поменять предохранители на ВАЗ 2112 своими руками?

Как снять и поменять предохранители на ВАЗ 2112 своими руками?

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Схема

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

Жрет ремень грм по ссылке.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты
F2 — 7,5A — Ближний свет (левая фара)
F3 — 10A — Дальний свет (левая фара)
F4 — 10A — Передняя правая противотуманная фара
F5 — 30A — Электрические двигатели стеклоподъемников дверей
F6 — 15A — Переносная лампа (прикуриватель)
F7 — 20A — Звуковой сигнал, вентилятор радиатора
F8 — 20A — Элемент обогрева заднего стекла
F9 — 20A — Очиститель и омыватель лобового стекла
F10 — 20A — Резервный
F11 — 5A — Лампы габаритного света правой стороны
F12 — 7,5A — Ближний свет (правая фара)
F13 — 10A — Дальний свет (правая фара)
F14 — 10A — Противотуманная фара (левая)
F15 — 20A — Электрический обогрев сидений
F16 — 10A — Поворотники, аварийный сигнал
F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал
F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель
F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.
F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

Лада 2112 The first toy › Бортжурнал › Ремонт монтажного блока

Всё началось с того, что прошлой зимой у меня оплавился предохранитель обогрева заднего стекла и зеркал. Поставил новый — тоже греется. Но так как зима была на исходе, то забил на это дело ) Но вот, зима вернулась… И новый предохранитель сплавился так, что посадочное место не подлежит восстановлению. Новый блок, стоит 2500 рублей, за такие деньги проще «реанимировать» своими силами 😉
Для ремонта понадобились:
— паяльник ( точно не скажу, но у меня вроде был на 45 вт )
— внешний держатель предохранителя ( цена: 30 рублей )

Идём снимать монтажный блок:

Выкрутив один винт, снимаем с креплений

Перед отключением, на всякий случай сфотографировал положение разъемов 😉

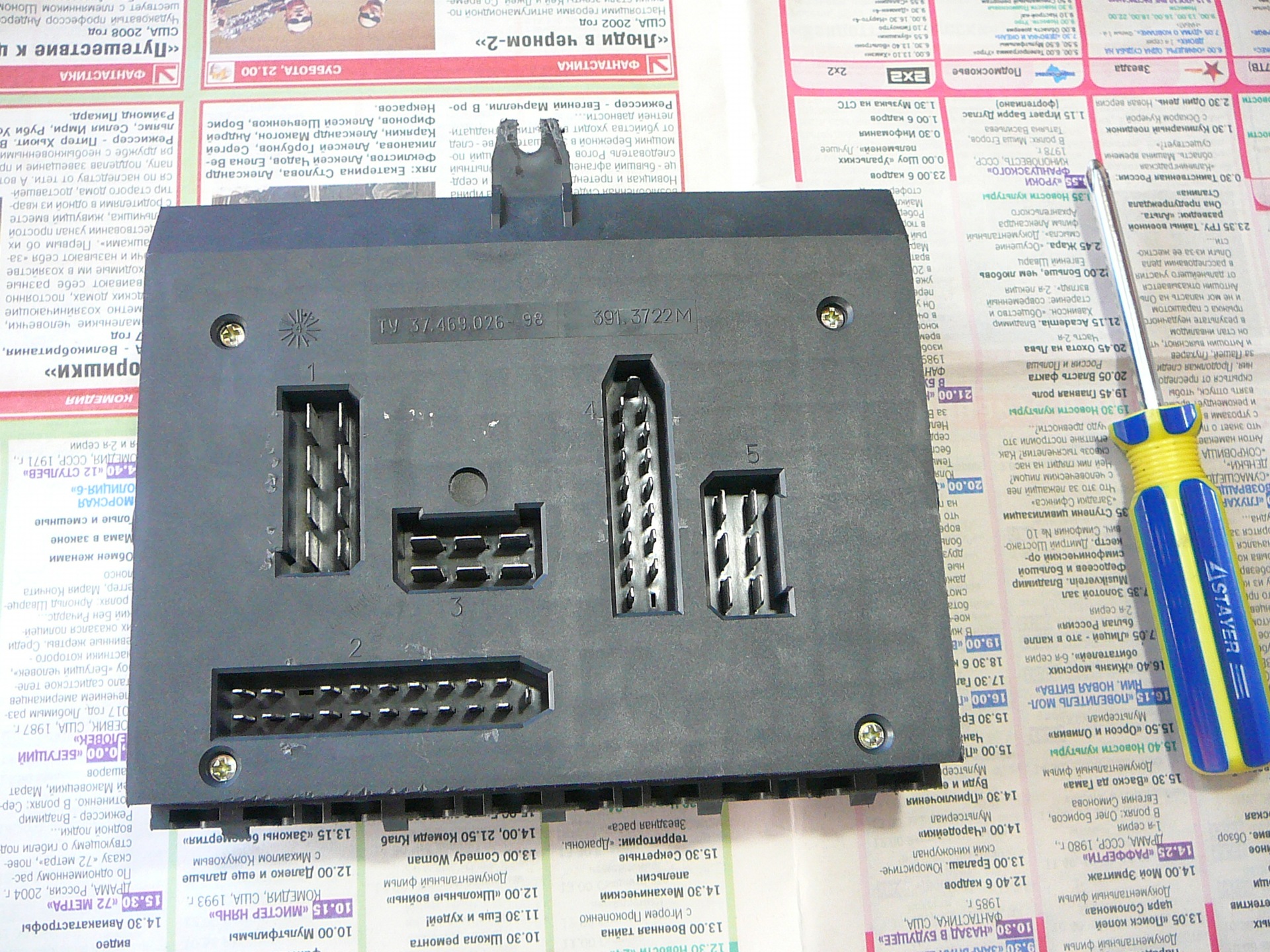

Дома при разборе увидел, что досталось не только предохранителю, но и немного реле включения обогрева:

Как я узнал из великой сети интернет, есть 3 вида монтажных блоков. Два из них прекрасно ремонтируются и разбираются почти до конца, а вот третий (самый стрёмный) — сплошная печатная плата и хрен разберёшь! У меня конечно же именно такой блок)
Пришлось колхозить, решил припаивать провода непосредственно к ножкам на плате.

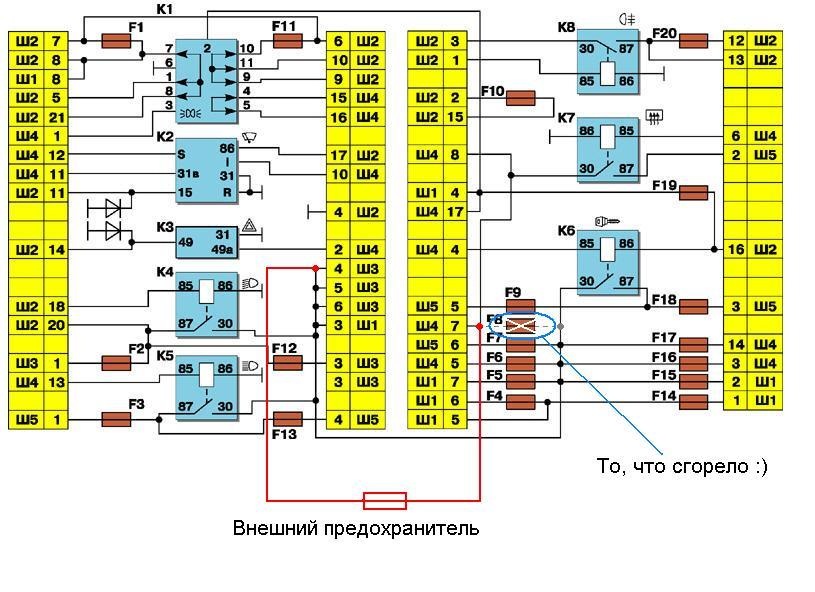

Паял по такой схеме:

Вот что вышло на практике:

В корпусе блока, паяльником проделал отверстия для проводов.

Далее всё скручивается, вставляются реле и предохранители назад. А вот как выглядит уже на месте:

Предохранитель немного мешает при закрытии, но не критично. Если были бы провода длиннее, то можно было бы ещё куда подальше затолкать этот предохранитель, но мне повезло меньше:)

Будет ли дальше плавиться — не знаю. Как сказали мне большие дяди с работы, что может плавиться из-за того, что контакты окисляются и на них появляется сопротивление. Из-за этого контакт начинается греться и плавить пластмассу предохранителя да и вообще всё что рядом есть. В качестве профилактики можно выдернуть и обратно вставить предохранитель пару раз, протереть контакты так сказать. И второй вариант — это окисляется контакт на самой печатной плате. Так как я пустил ток обходными путями, надеюсь, что такая проблема исключается.

ЗЫ: есть вариант ремонта, когда контакты соединяют проводами без предохранителя. Компактно и без колхоза, но так лишаешься предохранителя.

Ремонт блока предохранителей ВАЗ 2110-2112 своими руками

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

  • цепь системы зажигания;
  • цепь системы питания;
  • звуковой сигнал;
  • габаритные огни, дальний и ближний свет фар;
  • стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

BAHbKIHCbIH › Блог › расшифровка предохранителей

Подсветка приборов и органов управления

Главное реле/реле зажигания

Муфта компрессора кондиционера

Топливный насос, катушки зажигания

Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)

Электрообогрев заднего стекла

Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Расшифровка предохранителей в моторном отсеке

А — пинцет для извлечения предохранителей

Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач

Блок управления АБС, исполнительный блок АБС

Электровентилятор климатической установки

Электростеклоподъемники, электропривод зеркал заднего вида, стартер

Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя

Электровентилятор системы охлаждения двигателя (малая скорость вращения)

Электрообогрев заднего стекла

Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Электростеклоподъемники (кроме двери водителя)

Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания

Цепь питания главного реле

Фары головного света, подсветка приборов и органов управления

Элекгростеклоподьемники (дверь водителя)

Цепь питания топливного насоса

Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника

Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя

Форсунки, система рециркуляции отработавших газов

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)

Электропривод и электрообогрев зеркал заднего вида

Система центральной блокировки замков

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

  • цепь, проводящая ток от зарядного реле до АКБ;
  • силовой провод пусковой;
  • локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Где находится предохранитель прикуривателя

Данный защитный элемент всегда установлен в блоке предохранителей и реле, или контактном блоке. В этих блоках устанавливаются все плавкие детали, которые обеспечивают защиту каждой электрической цепи машины. Найти расположение блока предохранителей легко, обычно он установлен в подкапотном пространстве или под приборной панелью со стороны руля.

В современных автомобилях блок защитных элементов располагают с правой стороны за перчаточным ящиком. Где именно расположен блок предохранителей в Вашей машине, нужно уточнить в руководстве по эксплуатации, либо найти это место самостоятельно. Как только расположение блока защитных элементов найдено, нужно найти где стоит предохранитель на прикуриватель.

На 90% автомобилях, предохранитель прикуривателя имеет номинал 20А (20 ампер), и представляет собой фьюз желтого цвета. Если разъемов прикуривателей в машине несколько, то фьюзы устанавливаются на каждую цепь отдельно. Для поиска предохранителя переднего прикуривателя на контактном блоке придется искать надпись CIG, а для заднего ищите надпись PWR OUTLET. Поврежденный предохранитель нужно будет изъять специальными щипчиками и на его место вставить новый.

Узнать точное расположение прикуривателя предохранителя можно в мануале по эксплуатации, который в новых машинах лежит в бардачке, или в кармане правой пассажирской двери. Также на внутренней стороне защитного блока или блока-реле часто можно найти графическое обозначение предохранителя прикуривателя и узнать его номер для последующей замены.

В автомобилях BMW, Mersedes, Lexus выявить перегоревший предохранитель прикуривателя можно по ошибке в CAN-сети с помощью диагностического сканера. Данные марки заботятся о своих владельцах и в прошивки сблока включают возможность диагностики отдельных узлов авто — в том числе предохранителей.

Где находятся предохранители на ваз 2112

ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Предохранитель, №Сила тока, АмперЗначения
F15Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F27,5Ближний свет левой фары
F310Дальний свет левой фары
F410Передняя правая противотуманная фара
F530Электро стеклоподъемники в дверях
F615Прикуриватель/лампа переносная
F720Клаксон, вентилятор радиатора двигателя
F820Обогрев заднего стекла
F920Омыватель и стеклоочиститель(дворники) ветрового стекла
F1020Резервный
F115Габаритный свет правого борта машины
F127,5Ближний свет правой фары
F1310Дальний свет правой фары
F1410Передняя левая противотуманная фара
F1520Подогрев сидений
F1610Левые и правые поворотники, аварийный сигнал поворотников
F177,5Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F1825Подсветка бардачка, отопительных регулировок, прикуривателя
F1910Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F207,5Задние противотуманные фонари

Снятие и замена левой опоры двигателя ВАЗ 2110, 2111, 2112 своими руками

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Какие предохранители собраны в блок

Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:

  • F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
  • F2 отвечает за ближний свет левых фар;
  • F3 – за дальнее освещение фар по левому борту;
  • F4 работает в цепи с правой противотуманной фарой;
  • F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
  • F6 находится в цепи переносной лампы;
  • F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
  • F8 – за контакты реле и элементы системы обогрева заднего стекла;
  • F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
  • F10 находится в резерве;
  • F11 защищает цепь габаритов, расположенных справа;
  • F12 отвечает за работоспособность ближнего света правых фар;
  • F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
  • F14 находится в цепи с левой противотуманной фарой;
  • F15 защищает блокировку замка багажного отсека и обогрев сидений;
  • F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
  • F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
  • F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
  • F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
  • F20 – за задние противотуманные фары.

Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

  • за исправность ламп отвечает К1;
  • за включение очистителя переднего стекла – К2;
  • за поворотные указатели и аварийную сигнализацию – К3;
  • за срабатывание ближнего света фар – К4;
  • за включение дальнего – К5;
  • за отогрев заднего стекла – К7;
  • за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

  • Контроллер зажигания,
  • Датчики кислорода, расхода воздуха, расчета скорости,
  • Топливный насос и реле, форсунки,
  • Вентилятор,
  • Бензонасос,
  • Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Схема Вариант 2

Схема Вариант 3

Описание предохранителей

F15А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F27,5А Левая фара (ближний свет)
F310А Левая фара (дальний свет)
F410А Правая противотуманная фара
F530А Электродвигатели стекло подъёмников дверей
F615А Переносная лампа
F720А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F1020А Резервный
F115А Лампы габаритного света правого борта
F127,5А Правая фара (ближний свет)
F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F1410А Левая противотуманная фара
F1520А Электро обогрев сидений. Блокировка замка багажника
F1610А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F1825А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F1910А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5А Лампы задних противотуманных фонарей

За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

  • K1 — реле контроля исправности ламп
  • K2 — реле очистителя ветрового стекла
  • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
  • K4 — реле включения ближнего света фар
  • K5 — реле включения дальнего света фар
  • K6 — дополнительное реле
  • K7 — реле включения обогрева заднего стекла
  • K8 — реле задних противотуманных фонарей

Электро схема блока

Признаки неисправности предохранителей

  • Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
  • На панели приборов (европанель) сигнализирует индикатор о неисправности в моторном отсеке;
  • При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, работают некорректно;
  • В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
  • Модули на ощупь горячие.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

  • 15А — Модуль зажигания, контроллер
  • 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  • 15А — топливного насоса, предохранитель бензонасоса , форсунки
  • Реле электро вентилятора
  • Реле бензонасоса
  • Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

  • Блок управления центральным замком
  • Блок иммобилизатора
  • Реле включения задних противотуманных фонарей.

Цепи, защищаемые дополнительными предохранителями (все предохранители на А) на ВАЗ-2110:

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей:

ВАЗ 2110 2111 2112 (инжектор) предохранителей и реле

ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Фото — схема Вариант 1

p, blockquote 6,0,0,0,0 —>

Блок 2110 — 3722010 -01

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Схема Вариант 2

p, blockquote 9,0,0,0,0 —>

Блок 2110 — 3722010

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема Вариант 3

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Описание предохранителей

p, blockquote 15,0,0,0,0 —>

F15А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F27,5А Левая фара (ближний свет)
F310А Левая фара (дальний свет)
F410А Правая противотуманная фара
F530А Электродвигатели стекло подъёмников дверей
F615А Переносная лампа
F720А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F1020А Резервный
F115А Лампы габаритного света правого борта
F127,5А Правая фара (ближний свет)
F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F1410А Левая противотуманная фара
F1520А Электро обогрев сидений. Блокировка замка багажника
F1610А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F1825А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F1910А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5А Лампы задних противотуманных фонарей

За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

p, blockquote 17,1,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение реле

p, blockquote 19,0,0,0,0 —>

  • K1 — реле контроля исправности ламп
  • K2 — реле очистителя ветрового стекла
  • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
  • K4 — реле включения ближнего света фар
  • K5 — реле включения дальнего света фар
  • K6 — дополнительное реле
  • K7 — реле включения обогрева заднего стекла
  • K8 — реле задних противотуманных фонарей

Электро схема блока

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,1,0 —>

p, blockquote 26,0,0,0,0 —>

Обозначение

p, blockquote 27,0,0,0,0 —>

  1. 15А — Модуль зажигания, контроллер
  2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  3. 15А — топливного насоса, предохранитель бензонасоса , форсунки
  4. Реле электро вентилятора
  5. Реле бензонасоса
  6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

p, blockquote 28,0,0,0,0 —>

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Расшифровка

p, blockquote 31,0,0,0,0 —>

  1. Блок управления центральным замком
  2. Блок иммобилизатора
  3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Знаете как сделать материал лучше? Пишите в комментарии.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Как снять и поменять предохранители на ВАЗ 2112 своими руками?

Конструкция автомобилей выпускаемых Волжским автомобильным заводом традиционно отличалась придельной простотой и несложностью в обслуживании. Естественно проблемы с электрооборудованием у таких авто — не редкость, однако в основной массе случаев они могут быть решены элементарной заменой соответствующего предохранителя.

В системе функционирования любого автомобиля принципиальная роль отводится элементам питания. Большая часть устройств потребляют электроэнергию. Вследствие этого необходимо своевременно проводить диагностику и обслуживать систему питания. Большая роль отводится блокам с предохранителями и реле. Если что-то из оборудования на ВАЗ 2112 с 16-и или 8-и клапанным двигателем (бензонасос, прикуриватель или освещение) выходит из строя, то в первую очередь нужно обратить внимание на предохранитель, который отвечает за них.

Автомобиль ВАЗ 2112

Собраны защитные элементы в специальные блоки. Система электрооборудования сделана таким образом, что в случае замыкания в какой-то определенной части сети другие элементы и проводка остаются незатронутыми.

Блок предохранителей на автомобиле ВАЗ 2112 16 или 8 клапанов, один из принципиальных узлов в электроцепи, в котором находятся специальные разъемы. Это очень удобно, в первую очередь, когда требуется замена электропредохранителей.

Когда транспортное средство не заводится или, например, отказывает прикуриватель, то первым делом нужно посмотреть электропредохранитель, отвечающий за данный потребитель. Автомобиль может не завестись, если перегорел предохранитель, отвечающий за бензонасос либо стартер. У моторчика обогревателя имеется собственный предохранитель. Из-за большой нагрузки очень часто перегорает предохранитель прикуривателя. Некоторые водители ВАЗ 2112 производят его замену раз в один-два года.

Где находится блок предохранителей?

В первую очередь, для самостоятельной замены и диагностики электропредохранителей нужно знать, где конкретно находится соответствующий монтажный блок. Узел с защитными элементами имеет собственную схему, благодаря которой можно очень легко разобраться в том за какой потребитель несет ответственность каждый элемент. В автомобилях ВАЗ 2112 инжектор 8 или 16 клапанов предохранители и реле расположены в двух монтажных блоках. Стоит отметить, что оба блока расположены в таких местах, что для замены элементов нет необходимости в демонтаже каких-то добавочных узлов. Первый — основной блок находится в правой части приборной панели.

Расположение основного отсека

Второй слева в ногах у пассажиры на центральной панели.

Расположение вспомогательного отсека

Инструкция по снятию и замене

Замена предохранителей и реле на ВАЗ 2121 16 или 8 клапанов — очень простая процедура, которая под силу даже начинающему водителю, купившему свой первый автомобиль. Для этого достаточно внимательно ознакомиться с предлагаемой нами пошаговой инструкцией и посмотреть видео.

Чтобы без проблем вы нашли требуемый электропредохранитель, мы представили таблицы и схемы с расположением электропредохранителей.

Запрос вернул пустой результат.

Расположение элементов защиты цепи в дополнительном блоке.

Схема защитных элементов и реле в дополнительном блоке

  • модуль зажигания;
  • скорость, расхода воздуха, обогрева;
  • топливные реле, насос, форсунки;
  • вентилятор;
  • бензонасос;
  • зажигание.

Подготовка

Для того, чтобы заменить требуемый предохранитель или реле, не нужно каких-то специальных инструментов. Возможно, потребуется обычная отвертка и пинцет, который должен находиться в основном блоке. Также вам понадобятся предлагаемые нами схемы.

Решение проблем с дворниками и мотором печи путем поджатия контактов электропредохранителей.

Если у вас не работает какой-то потребитель, вам нужно действовать по следующей схеме:

  1. В целях безопасности нужно обесточить автомобиль. Для этого выключаем зажигание и вытаскиваем ключ.
  2. Отсоединяем клемму «минус» АКБ.
  3. Находим в таблице, под каким номером находится отвечающий за неработающее оборудование элемент.
  4. Далее в схеме находим его расположение.
  5. Открываем крышку отсека.
  6. При помощи пинцета извлекаем его.
  7. Ставим новый, аналогичный по номиналу.
  8. Ставим обратно минусовую клемму.
  9. Проверяем работу потребителя.

Извлечение электропредохранителя при помощи пинцета

Если проблема лишь в предохранителе или реле, то после проделанных работ должно все функционировать нормально. Если нет, то нужно проверить проводку и сам потребитель.

Рекомендации по эксплуатации

  1. Перегоревший электропредохранитель меняйте лишь на аналогичный по номиналу. В противном случае если будет установлен больший по номиналу, то оборудование не будет защищено от возможных скачков напряжения. Если меньший, то вполне вероятно он сразу перегорит.
  2. Ни в коем случае не пользуйтесь перемычками и «жучками». Их установка может привести выходу из строя оборудования и даже к возникновению пожара.
  3. Если возникли неисправности в работе какого-либо потребителя, то обратите внимание и продиагностируйте сам блок с электропредохранителями.
  4. Во время эксплуатации автомобиля обязательно проводите диагностирование всех элементов бортовой сети. Принципиальная часть диагностики это проверка целостности всей проводки.
  5. При работе с источниками и электропотребителями нужно обязательно уделять внимание техники безопасности, иначе вы рискуете получить травму или повреждение.
  6. Перед началом работ обязательно обесточьте систему.

Извините, в настоящее время нет доступных опросов.

Видео «Замена реле и электропредохранителей в дополнительном блоке автомобиля ВАЗ»

Подробнее с процессом замены Вы можете ознакомиться на видео.

Замена блока предохранителей ВАЗ 2110 в своем гараже

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Блок предохранителей ВАЗ 2110

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Особенности блока предохранителей ВАЗ 2110

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

  1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
  2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
  3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.

Все предохранители глубоко утоплены в блок, потому для их извлечения удобно будет воспользоваться специальными щипцами, также имеющимися в комплекте. Не менее просто будет поменять и электромагнитные реле. Чтобы понять, что именно нам надо искать (в блоке более двадцати разных позиций), необходима схема блока предохранителей ВАЗ 2110. Данному вопросу мы посвятили отдельный раздел статьи.

Схема электрическая предохранительного блока ВАЗ 2110(2112)

Каждый защитный элемент имеет свою установленную конструктором позицию на блоке, потому поиск его не должен составить определенного труда. Вам не надо разбираться в хитросплетениях электрической проводки. Чтобы проверить работу предохранителей и реле достаточно знать, какой из них за что отвечает.

Обратите внимание, напротив каждого защитного элемента в блоке выбит его номинал и графическое обозначение запитываемого электроприемника. Таким образом, на ВАЗ 2110 схема блока предохранителей не сильно то и нужна, ведь со всеми вопросами можно разобраться по месту.

Если вы не особо привыкли разбираться в графических условных обозначениях, либо их у вас по некоторой причине не имеется — это тоже не проблема. Монтажное расположение каждого отдельного компонента в блоке далеко не секрет, как и его назначение. Подробнее о том, зачем необходим тот или иной предохранитель на ВАЗ-2110 можно ознакомиться в инструкции по эксплуатации либо по прилагаемой иллюстрации.

Что важно знать, ремонтируя на ВАЗ 2110 (2112) блок предохранителей

Замена того или иного предохранителя — штука нехитрая и требует учитывать лишь его номинал. Иных параметров не имеется. Если вы меняете реле ВАЗ-2110, следует учитывать не только его конструктивные параметры, но и электрические: рабочее напряжение, маркировка и расположение исполнительных контактов должно совпадать.

Если вновь установленный предохранитель тут же перегорает — на лицо короткое замыкание электропроводки и резкое превышение нормального тока в электроцепи. Если защита перегорает не сразу, но с завидной регулярностью — либо вы выбрали неправильный ее номинал, либо в электрической схеме происходит перегрузка. Следует проверить состояние исполнительного механизма, запитываемого предохранителем.

Предохранители ВАЗ 2112

Если у вас неисправен агрегат, не спешите его менять новым, возможно вышел из строя предохранитель, реле – коммутатор. Проверить исправность достаточно просто – нужно заменить предохранитель новым, а уж после искать причину в оборудовании.

Демонтаж и установка предохранителей дело не сложное, но требует внимательности со стороны мастера. Непрофессиональное вмешательство в ремонт недопустимо.

При возникновении сложностей, затруднений обратитесь в мастерскую к специалистам СТО.

Описание предохранителей на автомобиле ВАЗ 2112: расположение

В отличие от предыдущих поколений ВАЗа, в 2112 используются плавкие предохранители (далее – модули). Общее количество 20 штук, что на 4 больше чем у ВАЗ 2110. А также, 8 реле – прерывателей.

Модули цилиндрического типа на новые модели ВАЗ, Лада не устанавливаются ввиду устарелости конструкции.

Где находится: штатное место расположение основного монтажного блока – под приборной панелью с левой стороны. Для обеспечения доступа к БП необходимо нажать на пластиковый фиксатор – рычаг, опустить БП вниз, провести профилактику, установить в обратной последовательности.

Схема расположения реле – прерывателей

НаименованиеЗа что отвечает / что обеспечивает
K 1Реле контроля над работой ламп, осветительных приборов
K 2Очиститель ветрового стекла
K 3Аварийная сигнализация, поворотники
K 4Б С (ближнего света)
K 5Д Свет
K 6Зарезервированное реле
K 7Обогрев заднего стекла
K 8Зарезервированное реле

Схема установки предохранителей ВАЗ 2112

Инжектор, 16 клапанов

Маркировка / амперажЗа что отвечает
F (Ф-1) / 5Приборная панель, фонари, номерной знак, левая сторона габаритов, багажник
F (Ф-2) / 7,5Левая сторона БС фар
F (Ф-3) / 10ДС фар левый борт
F (Ф-4) / 10Противотуманная фара
F (Ф-5) / 30Стеклоподъемники
F (Ф-6) / 15Автомобильная розетка для подключения дополнительного освещения
F (Ф-7) / 20Сигнал, вентилятор радиатора
F (Ф-8) / 20Обогрев заднего стекла
F (Ф-9) / 20Датчик термостата, очиститель фар, лобового стекла
F (Ф-10) / 20Зарезервирован
F (Ф-11) / 5Габариты правый борт
F (Ф-12) / 7,5БС фар правая сторона
F (Ф-13) / 10ДС фар правый борт
F (Ф-14) / 10Противотуманная фара
F (Ф-15) / 20Блокиратор замка зажигания, подогрев передних кресел
F (Ф-16) / 10Аварийка, поворотники
F (Ф-17) / 7,5Освещение салона, выключатель зажигания, подсветка, часы
F (Ф-18) / 25Освещение вещевого отсека, на прикуриватель, на печку, на стартер
F (Ф-19) / 10Блокиратор дверных замков, габариты, стоп сигнал, приборная панель, индикатор генератора
F (Ф-20) / 7,5Противотуманные фары (сзади), бензонасос

Цена БП в сборе от 2100 рублей, плавильные элементы от 100 рублей за единицу, комплект от 350 рублей. В зависимости от производителя, отечественный дешевле, импортный дороже, но качественнее.

Также дополнительные модули установлены в правой части центрального канала, за магнитолой. Чтобы их заменить, отверткой с крестообразным наконечником откручиваем винты, снимаем крышку. Всего в полости установлено шесть модулей, а именно:

  • Зажигания;
  • Регистраторы скоростного режима, потребления воздуха, температуры;
  • Топливные форсунки, реле, насос;
  • Вентилятор печного отопителя.

Признаки неисправности предохранителей

  • Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
  • На панели приборов (европанель) сигнализирует индикатор о неисправности в моторном отсеке;
  • При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, работают некорректно;
  • В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
  • Модули на ощупь горячие.

Замена предохранителей на автомобиле ВАЗ 2112

  • Отвертка с плоским наконечником;
  • Дополнительное освещение, фонарик;
  • Комплект новых модулей.

  • Устанавливаем машину на ровную платформу, открываем водительскую дверь;
  • Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок;
  • Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов;
  • Отсоединяем три колодки с проводами;
  • После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые;
  • Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Причины преждевременного выхода из строя предохранителей

  • Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
  • Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
  • Механическое повреждение, авария, удар, столкновение;
  • Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
  • Короткое замыкание в цепи электрического питания;
  • Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

Блоки реле и предохранителей ВАЗ 2112: описание и расшифровка

Модификации монтажных блоков и предохранители ВАЗ 2112 за время выпуска модели не раз менялись. Радикальные новшества внесли только с 2002 года после появления инжектора на 16 клапанов.

В 2006 году в салоне был только один блок, а в 2007-ом к нему добавился консольный. Случилось это благодаря изменению щитка и коробки передач, добавлению европанели. Крышка основного блока стала откидной, что упростило доступ к плавким элементам. Сохранились отдельные вставки вне монтажных блоков, например, под тормозной колодкой.

Основной монтажный блок

Поместили слева от рулевой колонки в салоне авто. Чтобы добраться до него, нажимают на специальную защелку, после блок опускается вниз.

Именно тут содержится основной набор предохранителей и реле.

Консольный дополнительный блок

Можно найти с правой стороны приборки за боковой облицовкой. Элементы связаны с работой двигателя.

Распиновка блока предохранителей ВАЗ 2112

Порядок подключения электропроводки и расположения реле можно узнать из маркировки схемы.

Схема предохранителей ВАЗ 2112

С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.

Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.

ПредохранителиМощность, АЧто защищает
F15Лампы включения освещения номерного знака, приборов, габаритного света, багажника, левого борта.
F27,5Ближний свет
F310Дальний
F410ПТФ
F530Стеклоподъемники дверей
F615Переносная лампа (розетка)
F720Вентилятор охлаждения двигателя. Звуковой сигнал.
F820Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла.
F920Клапан рециркуляции. Очистители, омыватели ветрового стекла и фар (предохранитель дворников). Реле включения обогрева заднего стекла.
F1020Резервный
F115Лампы габаритного света правого борта
F127,5Ближний слева
F1310Дальний слева. Контрольная лампа включения
F1410Левая ПТФ
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Поворотники и аварийка.
F177,5Освещение салона. Выключатель зажигания. Стоп-сигнала. Часы.
F1825Освещение вещевого ящика. Контроллер отопителя. Предохранитель прикуривателя.
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритов. Указатели поворота. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы.
F207,5Лампы задних противотуманок.
  • K1 — контроль исправности ламп;
  • K2 — очиститель ветрового стекла;
  • KЗ — указатели поворота и аварийка;
  • K4 — включение ближний свет;
  • K5 — дальний свет;
  • K6 — дополнительное реле;
  • K7 — обогрев заднего стекла;
  • K8 — задних ПТФ.

Предохранитель и реле стартера

Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.

Предохранитель и реле бензонасоса

Находится в дополнительном монтажнике салона — №3. Отвечает за топливный насос реле № 5.

Реле и предохранитель на прикуриватель

№ F18 рассчитан на 25 Ампер.

Печка

За защиту работы электроцепи моторчика отопителя отвечает элемент F18 на 25 А.

Поворотники

Элементы промаркированы как F19 и рассчитаны на 10 Ампер.

Стоп-сигналы

Расположены в главном блоке — № F17. Его мощность — 7,5 А.

Где находится предохранитель сигнализации

№ F16 и номиналом 10 А.

Вентилятор охлаждения

За его защиту ответственен элемент F7 мощностью 20 Ампер.

Какой предохранитель идет на магнитолу

Это F4 номиналом 20 А.

Стеклоподъемники

Предохранитель и реле центрального замка ВАЗ 2112: где находится

Их можно найти в отдельной коробке за основным монтажным блоком.

Зажигание

Главное реле находится в дополнительном блоке салона, там его номером 6.

Задний ход

За лампы ответственен F19 номиналом 10 Ампер.

Туманки

Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.

Реле контроля исправности ламп

Промаркировано как К1 в основном блоке ВАЗ 2112.

Тормоз

Установлено под педалью тормоза.

Реле и предохранитель на форсунки

Отвечает дополнительный элемент F3 на 15 Ампер.

Предохранитель на свет в салоне

За безопасную работу лампы освещения салона ВАЗ 2112 отвечает элемент F17 мощностью 7,5 А.

Подсветка номера

Отвечает F1 номиналом 5 Ампер.

Генератор

Трехуровневое реле регулятор напряжения находится на устройстве. Заводской элемент лучше заменить на новый, поскольку трехуровневая регулировка напряжения часто приводит к короткому замыканию.

Обогрев заднего стекла

За включение отвечает реле К7. Защищает электроцепь F8 номиналом 20 Ампер.

Обогрев сидений

Его защищает вставка F15 на 20 Ампер.

Реле стеклоочистителя

Это К2 и без его стабильной работы не будет подачи омывайки на лобовое стекло, и дворники не смогут выполнять свою работу.

Зарядка

Расположили рядом с прибором — один из немногих элементов такого рода под капотом авто.

Ближний и дальний свет ВАЗ 2112

Защищен предохранителями F2 и F12 (левая и правая фары), а дальний — F3 и F13 (левый и правый). В первом номинал 7,5 А, а во втором — 10 А.

Предохранитель на приборную панель ВАЗ 2112

Расположен в жгуте проводов, ведущих к панели приборов от аккумулятора.

Габариты

Отвечают 2 плавких элемента — F1 и F11, левый и правый. Мощность обоих равна 5 Амперам. Заводские предохранители требуют замены из-за того, что габариты часто сгорают в связи с их неполадками.

Подогрев сидений

Его защищает элемент, промаркированный, как F15 на 20 Ампер.

Предохранитель спидометра ВАЗ 2112: где стоит

Открытие багажника

Это Ф1 и рассчитан на 5 А.

Предохранитель F6

Отвечает за защиту от перегорания розетки авто. Его номинал 15 Амперам.

ВАЗ 2112: перегорает предохранитель F17

Чаще всего этот элемент, отвечающий за освещение салона, выходит из строя из-за неисправности аккумулятора. Его мощность 7,5 А.

Предохранитель F19

Отвечает за защиту стоп-сигнала, фары заднего хода и габаритов.

Реле К1

Элемент исправности ламп, которое в старых модификациях заменяет перемычка.

Реле К6

Это резервный элемент.

Датчик скорости

Расположен на жгуте проводов, ведущих к прибору.

Бортовой компьютер

За него отвечает плавкий элемент F17 или F19. В первом случае мощность равна 7,5 А, а во втором — 10 А.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Блок предохранителей ВАЗ 2110 — меняем в своем гараже

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Блок предохранителей ВАЗ 2110

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Особенности блока предохранителей ВАЗ 2110

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

  1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
  2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
  3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.

Все предохранители глубоко утоплены в блок, потому для их извлечения удобно будет воспользоваться специальными щипцами, также имеющимися в комплекте. Не менее просто будет поменять и электромагнитные реле. Чтобы понять, что именно нам надо искать (в блоке более двадцати разных позиций), необходима схема блока предохранителей ВАЗ 2110. Данному вопросу мы посвятили отдельный раздел статьи.

Схема электрическая предохранительного блока ВАЗ 2110(2112)

Каждый защитный элемент имеет свою установленную конструктором позицию на блоке, потому поиск его не должен составить определенного труда. Вам не надо разбираться в хитросплетениях электрической проводки. Чтобы проверить работу предохранителей и реле достаточно знать, какой из них за что отвечает.

Обратите внимание, напротив каждого защитного элемента в блоке выбит его номинал и графическое обозначение запитываемого электроприемника. Таким образом, на ВАЗ 2110 схема блока предохранителей не сильно то и нужна, ведь со всеми вопросами можно разобраться по месту.

Если вы не особо привыкли разбираться в графических условных обозначениях, либо их у вас по некоторой причине не имеется — это тоже не проблема. Монтажное расположение каждого отдельного компонента в блоке далеко не секрет, как и его назначение. Подробнее о том, зачем необходим тот или иной предохранитель на ВАЗ-2110 можно ознакомиться в инструкции по эксплуатации либо по прилагаемой иллюстрации.

Что важно знать, ремонтируя на ВАЗ 2110 (2112) блок предохранителей

Замена того или иного предохранителя — штука нехитрая и требует учитывать лишь его номинал. Иных параметров не имеется. Если вы меняете реле ВАЗ-2110, следует учитывать не только его конструктивные параметры, но и электрические: рабочее напряжение, маркировка и расположение исполнительных контактов должно совпадать.

Если вновь установленный предохранитель тут же перегорает — на лицо короткое замыкание электропроводки и резкое превышение нормального тока в электроцепи. Если защита перегорает не сразу, но с завидной регулярностью — либо вы выбрали неправильный ее номинал, либо в электрической схеме происходит перегрузка. Следует проверить состояние исполнительного механизма, запитываемого предохранителем.

Читать еще:  10 лучших пуско-зарядных устройств
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
