Как выявить неполадку датчика положения коленчатого вала

Признаки неисправности, диагностика и замена датчика положения коленвала

Работа автомобильного мотора зависит от работоспособности и состояния множества различных исполнительных механизмов и контроллеров. Электронный блок управления, регулируя основные параметры двигателя, основывается на показаниях различных регуляторов. Одним из таковых является ДПКВ. Какие присущи для датчика коленвала признаки неисправности, где находится устройство и как произвести его диагностику — узнайте из этой статьи.

Характеристика ДПКВ

Что такое ДПКВ, каковы симптомы неисправности датчика коленвала, как в случае обнаружения неполадок снимать и менять контроллер? Для начала разберем основные вопросы, касающиеся места расположения и принципа функционирования.

Местонахождение, функции и принцип действия

Перед тем, как проверить датчик положения и поменять устройство, нужно узнать, где оно расположено. Место установки на большинстве транспортных средств неудобное, поскольку при необходимости замены автовладельцу будет тяжело до него добраться. Девайс расположен на специальном кронштейне, рядом со шкивом привода генераторного устройства.

Конструктивно эта деталь состоит из следующих элементов:

чувствительный компонент, представляющий собой намагниченный металлический сердечник;
разъем датчика, использующийся для подключения к бортовой сети машины;
корпус, как правило, цилиндрической формы, выполненный из пластика либо алюминия;
основание с фланцем, а также технологическим отверстием для фиксации;
проводе с эмалированной изоляцией.

Для того, чтобы устройство было более надежным и быстро не вышло из строя, обмотка девайса герметизирована с помощью специальной термоактивной полимерной смолы. Как известно, на диске коленвала имеется 58 зубьев, которые расположены по окружности, расстояние между ними составляет 6 градусов. На диске остается специальное место для двух зубчиков, оно используется для определения начального положения коленвала, что позволяет генерировать сигналы синхронизации.

Как работает датчик положения коленчатого вала? При повороте диска зубчики воздействуют на ДПКВ, изменяя его магнитное поле, в результате чего образуются импульсы. От ДПКВ сигнал передается на электронный блок управления, таким образом, предупреждая его о частоте и положении вала. Именно это считается основанием для вычисления момента времени, в соответствии с чем ЭБУ корректирует зажигание, а также работу топливных форсунок.

В том случае, если ДПКВ будет передавать неверные сигналы, в системе будет нарушена цикличность срабатывания форсунок и зажигания. Соответственно, в конечном итоге это может привести к некорректной работе силового агрегата, а также его полной остановке и невозможности эксплуатации авто.

Фотогалерея «Виды ДПКВ»

Возможные неисправности

Замена датчика положения коленвала должна осуществляться в случае обнаружения поломок.

Чтобы определить поломку, существует несколько способов, но для начала предлагаем узнать о симптомах, которые помогут определить, что ДПКВ неисправен:

Нестабильная работа силового агрегата. При движении накатом, на нейтральной скорости, обороты двигателя могут резко увеличиваться и так же резко падать. Помимо этого, автомобиль может заглохнуть без причин, к примеру, стоя на светофоре или спускаясь с горки на нейтральной передаче.
Снижение мощности двигателя, причем падение оборотов можно будет ощутить и без тахометра. Мотор может периодически восстанавливать свою работоспособность, но ненадолго.
При работе мотора появилась детонация — стук «пальчиков» или гидрокомпенсаторов. Особенно этот признак проявляется при движении в гору либо при езде на пониженных оборотах.
Пропала искра. Искра может пропадать, а затем опять появляться.
Один из самых неприятных для автовладельца признаков — не получается запустить двигатель автомобиля. Также запуск мотора может быть затрудненным.
Ухудшилась динамика автомобиля в целом (автор видео — канал Автоэлектрика ВЧ).

Естественно, большинство из приведенных выше симптомов могут свидетельствовать и о других проблемах в работе силового агрегата. Причиной таких признаков могут служить свечи, трамблер, высоковольтные провода, засорение топливного фильтра или его выход из строя. Поэтому для того, чтобы точно убедиться в том, что неисправен данный контроллер, нужно знать, как производится проверка датчика положения коленвала, об этом мы расскажем ниже.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

вольтметр, лучше, чтобы он был цифровой;
мегаомметр;
устройство для замера индуктивности;
сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Инструкция по замене контроллера

Замена датчика коленвала выполняется следующим образом:

В первую очередь нужно отключить зажигание.
Затем откройте капот и найдите место установки ДПКВ. От контроллера следует отключить разъем с проводкой.
С помощью гаечного ключа, как правило, это ключ на 10, нужно открутить винт, который фиксирует контроллер.
Прежде чем демонтировать устройство, необходимо сделать соответствующие отметки, где он расположен. После этого девайс подлежит снятию.
Затем производится установка нового контроллера с учетом отметок. Девайс подключается к бортовой сети, для этого устанавливается разъем. Теперь заведите двигатель и проверьте работоспособность устройства, если все в норме, то замену можно считать успешно завершенной.

Видео «Диагностика ДПКВ без измерительных приборов»

Как быстро и эффективно проверить работоспособность контроллера без использования измерительных приборов (автор — канал Автоэлектрика ВЧ).

alexey-diagnost › Blog › Как правильно проверить ДПКВ (датчик положения коленчатого вала)

Давно хотел написать пост на эту тему так как достали реально безграмотные советы, срач на форумах и т д… Особенно удивляет то что подобные безграмотные советы можно прочитать в руководствах по сервису на конкретный автомобиль, хотя по идее их пишут или должны писать квалифицированные специалисты. Часто можно увидеть рекомендацию что ДПКВ можно проверить на исправность простым мультиметром на сопротивление, ну это самая примитивная проверка зачастую, ничего не говорящая об исправности системы синхронизации.

В качестве примера разберем ситуацию из опыта, приехала машинка Киа сид бензин, на холодную едет все нормально но когда прогреется ничинает дико тупить валит черный дым из выхлопной, динамика нулевая. Подключаю сканер вижу в сохраненных ошибку по ДПКВ, по идее машина должна уже заглохнуть.
Снимаю датчик и как обычно пишут в руководствах проверяю на сопротивление

ну и вижу вполне адекватные параметры.
приговорить наугад датчик стоимостью 1400р. стремно как то…

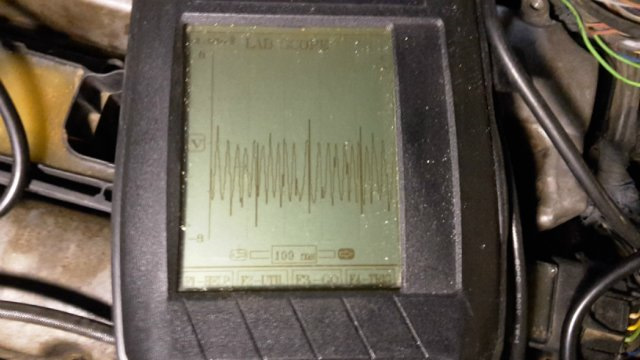

Скидываю фишку с разьема ДПКВ подключаю оссцилограф и записываю сигнал, завожу машину (шок!)… Машина завелась на ДПРВ, записываю сигнал и вижу что синхроимпульс ДПКВ синхронизации очень слабый особенно с прогревом, практически одинаковый с импульсами отсчета, что то вроде этого-

и ЭБУ его не воспринимает и переводит синхру по ДПРВ и в аварийный режим…
Увидеть подобную неисправность простым мультиметром невозможно!
Поэтому я считаю единственная правильная проверка ДПКВ возможна только пишущим оссцилографом,

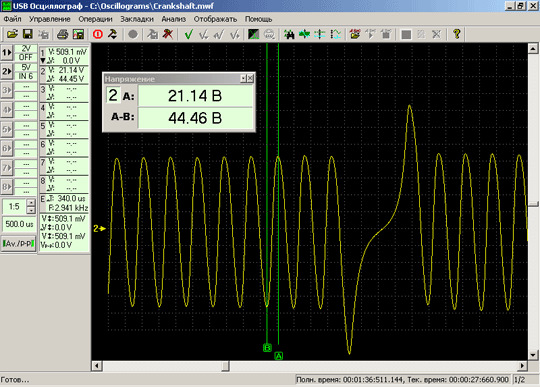

Оссцилограмма исправного ДПКВ

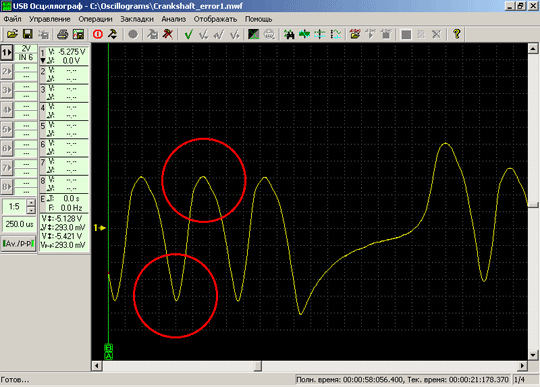

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

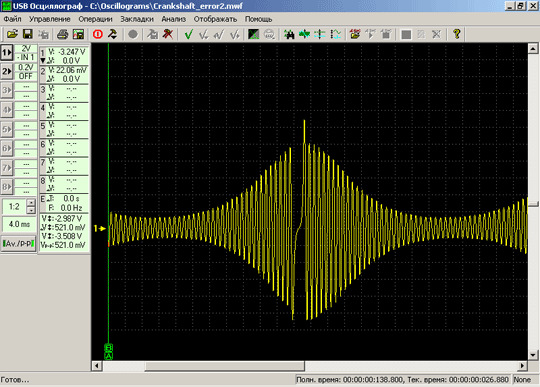

Оссцилограмма с задающего венца с поврежденными зубьями при установке коробки кривыми руками на СТО…

(Фото оссцилограмм взяты с сайта InjectorService)

Симптомы неисправности датчика коленвала и его проверка

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

многовитковая катушка;
магнитный сердечник;
выводы катушки припаяны к контактам разъема;
неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
Нарушение контакта в разъеме от окисления или разбалтывания.
Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
Потеря мощности силового агрегата, провалы в процессе разгона.
Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

Neokey › Блог › Признак неисправности датчика коленвала

Одним из важнейших узлов современного автомобиля является ДПКВ – датчик положения коленвала, признаки неисправности которого сигнализируют водителю о необходимости срочного ремонта данного агрегата. Такой незамедлительный ремонт действительно нужен, так как без него двигатель авто остановится.

Что представляет собой ДПКВ
Прежде чем выяснить, как определить неисправность датчика коленвала, называемого также индикатором сигнализации, следует определиться с тем, что он собой представляет и для чего предназначен. Этот узел дает возможность системе топливного впрыска транспортного средства осуществлять синхронное функционирование топливных форсунок и системы зажигания.

Его устройство совсем несложное: капроновый каркас, обмотанный медным проводом, крепится на стальном сердечнике. Провод заизолирован эмалью, роль герметика выполняет компаудная смола. Во время работы датчик отправляет сигналы ЭБУ о работе и положении коленчатого вала.

Датчик коленвала – признаки неисправности.

Можно выделить следующие наиболее понятные для водителя симптомы неисправности датчика коленвала:

1. ощутимая детонация в моторе при динамической нагрузке;
2. обороты с признаками неустойчивости на холостом ходу;
3. уменьшение мощности двигателя, заметное без показаний приборов;
4. существенное уменьшение во время езды динамики авто – явный симптом неисправности датчика положения коленвала, который, впрочем, может сигнализировать и о каких-либо иных проблем с двигателем;
5. обороты неконтролируемо повышаются либо понижаются;
6. банальная невозможность запустить автодвигатель.

Как проверить датчик положения коленвала
Работоспособность данного узла можно проанализировать несколькими способами. Нужно лишь запастись необходимыми приборами, снять датчик синхронизации с двигателя, осмотреть его и приступить непосредственно к проверке. Заметим, что при внешнем осмотре есть возможность установить те или иные повреждения контактной колодки, сердечника или корпуса ДПКВ. Иногда элементарная очистка сердечников и контактов от загрязнений решает все проблемы. Если явных дефектов агрегата не выявлено, следует начинать проверку «скрытых угроз».

Как прозвонить датчик коленвала омметром
Данный, честно скажем, элементарный вариант позволяет легко решить проблему того, как проверить датчик положения коленвала на исправность. Омметром нужно всего лишь произвести замер сопротивления обмотки ДПКВ. Для большинства транспортных средств нормальная его величина варьируется от 550 до 750 Ом.

Второй способ проверки
Он более сложный, предполагает применение:
омметра и мегаомметра для измерения сопротивления (как указано ранее);
измерителя индуктивности, нормальный показатель – от 200 до 400 мГц;
цифрового вольтметра (допускается использовать и обычный прибор) и сетевого трансформатора.
Результат замеров дают однозначный ответ о том, исправен или неисправен датчик положения коленчатого вала.

Датчик положения коленвала

Датчик положения коленчатого вала (ДПКВ) — небольшой измерительный прибор, имеющий критически важное значение для правильной работы автомобильного двигателя. Выход из строя или неполадки датчика негативно сказываются на работе мотора и могут привести к полному отказу силового агрегата.

Читать еще: Замена щеток генератора ВАЗ 2107

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
управляет системой фаз газораспределения;
управляет работой отдельных компонентов системы улавливания паров топлива;
контролирует и корректирует работу других систем двигателя.

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Признаки неисправности датчика

Достаточная простота конструкции датчика приводит к тому, что чаще всего он либо функционирует в штатном режиме, либо не работает вовсе. Периодические сбои в работе ДПКВ встречаются достаточно редко.

Признаки неисправности датчика проявляются следующим образом:

возникают детонации топлива на высоких оборотах двигателя;
снижается мощность силового агрегата, мотор, что называется, не тянет, особенно при выполнении обгона, большой загрузке или езде в гору;
обороты двигателя начинают неконтролируемо плавать как во время движения, так и на холостом ходу;
увеличивается расход топлива;
появляются провалы при нажатии педали газа (двигатель не набирает обороты);
возможны отказы в зажигании двигателя;
на приборной панели загорается ошибка двигателя (код ошибки P0336 — «Ошибка датчика положения коленчатого вала»).

Данные проявления также могут быть характерны для сбоев в работе или неисправности других датчиков, обеспечивающих нормальную работы двигателя. Поэтому для подтверждения того, что проблема кроется именно в датчике положения коленвала, необходимо провести диагностику работы ДПКВ.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Проверка датчика положения коленвала

Как уже говорилось, проявление неисправности датчика положения коленвала имеет схожие симптомы с выходом из строя других датчиков, обеспечивающих оптимальную работу двигателя. Поэтому диагностика является необходимым этапом перед заменой измерителя.

Проверить исправность датчика положения коленвала можно тремя различными способами:

измерив сопротивление с помощью омметра (мультиметра);
проверив значение индуктивности;
измерив параметры электрического сигнала с помощью осциллографа.

При измерении сопротивления с помощью омметра или мультиметра необходимое значение должно составлять 600-1000 Ом. Измерение осуществляется посредством прикладывания щупа прибора к катушке индуктивности.

Для измерения значения индуктивности понадобится мегаомметр, вольтметр, высокоточный измеритель индуктивности и трансформатор сетевого типа. При замере индуктивности показатели должны укладываться в диапазон 200-400 мГн. Мегаомметром измеряются показатели сопротивления между проводами катушек (в норме — не ниже 0,5 мОм). Отклонения указанных показателей свидетельствует о неисправности ДПКВ. С помощью трансформатора сетевого типа после измерения осуществляется размагничивание катушек.

Проверка датчика с помощью осциллографа производится при заведенном двигателе. Щупы прибора подсоединяются к проводам, ведущим к катушке. Данные о работоспособности датчика визуализируются непосредственно я на экране осциллографа в виде показателей амплитуды и формы сигналов.

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Как проверить датчик коленвала

Устройство датчика коленвала

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

Угол поворота распредвала;
угол опережения зажигания;
объем подачи топливной смеси;
Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

Симптом №1 Снижение динамических характеристик;
Симптом №2 Провалы при интенсивном ускорении;
Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
Симптом №4 Во время движения обороты могут самопроизвольно меняться;
Симптом №5 Нестабильный холостой ход;
Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
Симптом №7 Все пункты прогрессируют;
Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Проверка диагностическим сканером

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
2. запустить программу для диагностики;
3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

1. мультиметр имеющий функцию измерения индуктивности;
2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
3. мегаомметр;
4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Подборка видео

Датчик положения коленвала — как он работает, проблемы, симптомы, проверка

Датчик положения коленчатого вала измеряет скорость вращения (об / мин) и точное положение коленвала двигателя. Без датчика коленвала двигатель не запустится.

В технической литературе датчик положения коленвала сокращенно обозначается как ДПКВ (по-английски — CKP).

Где находится датчик коленвала
Как работает датчик коленвала
Виды датчиков коленвала
Признаки неисправности датчика коленвала
Ошибки OBD-2 датчика коленвала
Как проверить датчик коленвала?

Где находится датчик коленвала

В некоторых автомобилях датчик установлен рядом с зубчатым шкивом коленвала (балансир колебаний), как на на фотографии ниже.

В других автомобилях ДПКВ может быть установлен на корпусе трансмиссии или в блоке цилиндров двигателя. Датчик коленвала расположен таким образом, чтобы зубчатый венец, прикрепленный к коленвалу, проходил рядом с наконечником датчика.

На венце отсутствует один или несколько зубьев, чтобы обеспечить блок управления двигателя (ЭБУ) точкой отсчёта для определения положения коленчатого вала.

При установке ДПКВ выставляется зазор между самим датчиком и зубчатым шкивом. Правильным считается положение датчика, когда зазор между его сердечником и диском синхронизации составляет 0,5–1,5 мм . Зазор регулируется при помощи шайб (прокладок) между посадочным гнездом датчика и самим датчиком.

Как работает датчик коленвала

Когда коленвал вращается, датчик выдает импульсный сигнал напряжения, где каждый импульс соответствует зубцу на венце. На фото ниже показан сигнал от датчика коленвала.

ЭБУ использует сигнал от ДПКВ, чтобы определить, когда и в какой цилиндр подавать искру. Сигнал положения коленвала также используется для контроля пропусков зажигания в любом из цилиндров.

Если сигнал от датчика отсутствует, искры не будет, и топливные форсунки не будут работать. Машина не заведётся.

Виды датчиков коленвала

Три наиболее распространенных вида ДПКВ:

магнитные датчики с измерительной катушкой, которые вырабатывают переменное напряжение;
датчики Холла, которые выдают цифровой сигнал прямоугольной формы;
оптические датчики.

Современные автомобили используют датчики Холла. Датчик с измерительной катушкой имеет двухконтактный разъем. Датчик на эффекте Холла имеет трёхконтактный разъём (опорное напряжение, заземление и сигнал).

Признаки неисправности датчика коленвала

Неисправный датчик может вызвать следующие проблемы:

Автомобиль может случайно заглохнуть, но затем перезапуститься без проблем.
Двигатель может плохо заводиться в сырую погоду, но после после прогрева запускается нормально.
Иногда вы можете увидеть, что тахометр ведет себя хаотично.
В некоторых случаях неисправный датчик может привести к длительному проворачиванию двигателя до его запуска.
Если датчик неисправен — двигатель проворачивается, но не запускается.

Ошибки OBD-2 датчика коленвала

Наиболее распространенным кодом OBDII, связанным с датчиком положения коленчатого вала, является P0335 — неисправность цепи датчика коленвала.
В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправным датчиком, хотя могут быть и другие причины, такие как проблемы с проводкой или разъёмом, поврежденный зубчатый венец и т. д.
В некоторых автомобилях периодическая остановка двигателя также может быть вызвана проблемой с проводкой ДПКВ. Например, если провода датчика не закреплены надлежащим образом, они могут протереться о какую-либо металлическую деталь и замкнуть, что может привести к остановке двигателя.
В бюллетене Chrysler 09-004-07 описана проблема с некоторыми моделями Jeep и Chrysler 2005-2007 гг., когда неисправный датчик коленчатого вала может вызвать проблемы при запуске. Датчик должен быть заменен обновленной деталью для устранения проблемы.
В другом бюллетене Chrysler 18-024-10 для некоторых автомобилей Chrysler, Dodge и Jeep 2008-2010 гг. упоминается проблема, при которой код P0339 — прерывистый сигнал с ДПКВ может быть вызван неправильным зазором.
Отказы датчика положения коленчатого вала были распространены в некоторых автомобилях GM 90-х годов. Один из симптомов была остановка двигателя, когда он был горячий. Замена датчика обычно решала проблему.

Как проверить датчик коленвала?

Когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала или если имеется связанный код неисправности, датчик должен быть визуально осмотрен на наличие трещин, ослабленных или корродированных штырьков разъёма или других очевидных повреждений. Правильный зазор между наконечником датчика и зубчатым кольцом также очень важен.

Для магнитных датчиков процедура тестирования заключается в проверке сопротивления мультиметром.

Например, для Ford сопротивление датчика положения коленвала должно составлять 250–1000 Ом. Если сопротивление ниже или выше указанного в спецификации, датчик необходимо заменить.

Для датчиков с эффектом Холла, должны быть проверены сигнал опорного напряжения (обычно +5 В) и заземление. Наиболее точным способом проверки датчика является проверка сигнала с помощью осциллографа.

Иногда датчик может иметь прерывистую неисправность, которая не обнаруживается во время тестирования. В этом случае может помочь проверка бюллетеней технического обслуживания (TSB) и изучение распространенных проблем.

Смотрите видео, как проверить датчик коленвала:

Датчик положения коленчатого вала можно проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Сканер будет показывать сигнал датчика как «Обороты двигателя» или «Частота вращения двигателя».

Когда это может быть полезно? Если автомобиль периодически глохнет, мониторинг сигнала датчика может дать ответ.

Если сигнал датчика внезапно падает до нуля, а затем возвращается, это означает, что либо есть проблема внутри датчика, либо с проводкой или разъёмом.

Если датчик работает нормально, сигнал оборотов должен постепенно уменьшаться или увеличиваться как на этом фото.

Глохнет, не едет, детонирует: что такое датчик положения коленчатого вала и как его проверить?

Почему-то мне хорошо запомнилось, как на заре появления инжекторных моторов в России датчиком положения коленвала пугали фанатов карбюраторов. Мол, вот отвалится один датчик (а он обязательно отвалится, потому что «электрический»), и встанешь ты на своём «ынжекторе» посреди дороги. И мотор потом не запустишь. Прошли уже не годы, а целые десятилетия, но этот датчик так и не стал главной головной болью владельцев инжекторных машин. Что же получается, зря пугали? И да, и нет. Обездвижить машину ДПКВ иногда действительно может, но делает это очень редко. Потому что ломаться там, если честно, нечему. Почти нечему.

Читать еще: Электросхема электронной системы управления двигателем: Sirius D4

Так точно!

Для чего нужен датчик положения коленвала? Ответ кроется в его названии: определять положение коленвала. Вот так просто, да. Но кроме этого тот же датчик определяет ещё одну важную деталь – момент прохождения поршнями верхних и нижних мёртвых точек. Делает он это, конечно, не сам – всё считает ЭБУ. Но без него получать эти данные просто невозможно. На всякий случай скажем несколько слов о том, зачем блоку управления эти данные нужны и как он их использует.

Несмотря на кажущуюся скудность информации, которую передаёт ДПКВ, она крайне необходима для регулировки блоком сразу нескольких параметров. Во-первых, это, конечно же, время подачи топлива. Кстати, тут как раз важно определить момент прохождения мёртвых точек. Во-вторых, это угол опережения зажигания. В-третьих, не без участия ДПКВ определяется количество поданного топлива. И, наконец, этот датчик нужен для синхронизации работы коленвала и распредвалов и для нормального функционирования адсорбера (если быть точнее – его клапана). Если всё суммировать, то датчик положения коленвала – один из основных датчиков, сигнал с которого требуется ЭБУ для корректного управления зажиганием. Конечно же, им одним дело не ограничивается, без него мотор нормально работать тоже не может. А иногда – и вообще просто работать, хотя бы как-то. Ведь если ЭБУ не знает, в какой момент ему следует подать напряжение на свечи зажигания или велеть форсункам впрыснуть очередную дозу топлива, куда деваться мотору? Только глохнуть.

Собственно, обычно так и происходит. Дело осложняется тем, что ДПКВ практически не умеет «глючить» в силу своей простоты. Так что если он умирает, то делает это полностью. Одно из наименее тяжёлых последствий – это появляющаяся ошибка фаз (например, Р0016). Разумеется, при этой ошибке в первую очередь возникает желание проверить механизм газораспределения (может быть, растянулась цепь, перескочил ремень ГРМ или что-то не так с натяжителем или успокоителем цепи или с демпфером шкива коленвала). Но эту ошибку вполне может зажечь и ДПКВ.

В один момент ЭБУ видит, что сигнал с датчика расположения распредвала не совпадает с сигналом датчика положения коленвала. При нормальной работе пики на осциллограмме должны совпадать через раз, так как за два оборота коленвала распредвал сделает только один оборот. Если же при наложении двух сигналов замечается рассинхронизация, появляется ошибка фаз. Таким образом, ЭБУ не только управляет зажиганием и впрыском, но и проводит своеобразную самодиагностику, проверяя синхронизацию фаз. И ДПКВ – один из элементов, который в ходе этой самодиагностики проходит постоянную проверку. Каким-то образом искажать или переносить сигнал во времени этот датчик не может, и единственная его неисправность – полное отсутствие сигнала.

Свет, магнит и Холл

Существует три типа ДПКВ: оптический, индукционный (магнитный) и датчик, основанный на эффекте Холла (иногда его так и называют – датчик Холла). Для работы каждому датчику нужна ещё одна деталь – задающий (или реперный) диск, который стоит либо на шкиве коленвала, либо прямо на его носке. Задача реперного диска: вращаться с той же скоростью, что и коленвал, и подавать сигналы о каждом обороте датчику.

Оптический датчик используется реже остальных. Он состоит из двух частей: из источника света и его приёмника. Обычно это светодиод и фотодиод соответственно. При вращении задающий диск в определённый момент перекрывает светодиод, и фотодиод фиксирует изменение сигнала. Недостаток этого типа датчика очевиден: если он покроется пылью или грязью, то работать не будет. Намного проще и надёжнее работает индукционный датчик.

Это всего лишь катушка с магнитным сердечником и обмоткой. В момент прохождения метки реперного диска рядом с датчиком, около сердечника, изменяется магнитное поле, а в обмотке появляется ток. Ну, а ток – это и есть тот сигнал, которого так ждёт ЭБУ. Индукционные датчики – наиболее популярные. Они надёжные, простые, недорогие и почти безотказные.

Датчик Холла – он и есть датчик Холла. В корпусе с магнитопроводами стоят микросхемы, а реперный диск для такого датчика отличается намагниченными зубцами. Дальше всё понятно: намагниченный зубец проходит около датчика, возникает ток, ЭБУ получает сигнал. Теоретически это наиболее продвинутый датчик, хотя и более сложный. Хотя бы по одной причине: ему нужно питание, а значит, и проводов к нему идёт больше. Зато он очень точный.

Думаю, надо сказать несколько слов и о задающих дисках. Обычно это простой зубчатый диск, у которого отсутствует пара зубчиков. Обычно общее количество зубцов – 60. Таким образом, каждый зубец отмеряет 6 градусов вращения (6х60=360, полный оборот). Такие диски называют дисками типа 60-2 (без двух зубчиков). Но иногда встречаются диски, у которых нет ещё двух зубов на противоположенной стороне (через 180 градусов). Их называют тип 60-2-2.

Если с материалом для оптических и индукционных датчиков обычно не заморачиваются (их часто отливают из стали вместе со шкивом коленвала), то диски для датчика Холла немного сложнее из-за необходимости ставить в зубцы магниты. Поэтому они обычно пластмассовые.

Дёргается, не едет, не запускается

На всякий случай опишем симптомы выхода из строя ДПКВ. Как я уже говорил, машина не будет нормально ехать или пуск мотора может быть вообще невозможен. Кроме того, это тот редкий случай, когда мотор может глохнуть прямо на ходу без видимых причин.

Так как неработающий ДПКВ вносит изменения в работу системы зажигания, то возможна детонация (особенно под нагрузкой). На холостых мотор может работать неустойчиво, могут плавать обороты. Одним словом, букет последствий большой и неприятный. И вряд ли получится разобраться со всем этим набором без диагностики. Но у ДПКВ есть одна приятная особенность: часто его можно очень легко снять, а вместо него поставить новый. Чаще всего даже не придётся стирать ошибки или совершать другие действия со сканером: если мотор заработал, дело в этом датчике. Это, конечно, хорошо, но вряд ли у кого-то дома лежит запас ДПКВ. Может, есть способ проверить его без замены? И даже без сканера? Да, такой способ есть.

Малой кровью

Пальцем, конечно, ДПКВ не проверишь, понадобится хотя бы мультиметр. И проверить так можно только наиболее распространённый индукционный датчик. Способ очень простой: выставляем мультиметр в режим омметра и проверяем сопротивление катушки. Оно у датчиков бывает разным, но приблизительное значение сопротивления катушки – от 500 Ом до 1 кОм. Само собой, перед замером желательно найти точное значение того датчика, который стоит на конкретном автомобиле. Но в целом можно ориентироваться на эти значения – 0,5-1 кОм.

К сожалению, этот способ не даёт стопроцентного результата. То есть отсутствие сопротивления – это гарантия выхода из строя датчика, а вот его наличие – ещё не гарантия его нормальной работы. И в нормальных сервисах ДПКВ проверяют ещё двумя способами. Но для первого нужен как минимум измеритель индуктивности, для второго – осциллограф. Ни того, ни другого дома просто так не держат, так что описывать эти методы не буду.

Печально, но датчик Холла обычным мультиметром вообще проверить невозможно, так что тут потребуется либо дорогое оборудование, либо (что намного проще и эффективнее) новый датчик. Вообще, замена подозрительного датчика на заведомо исправный – лучший способ диагностики.

К счастью, ДПКВ сам по себе ломается крайне редко. Внутри него ничего не движется и не изнашивается, так что механически износиться у него не получается. Повреждают его обычно при криворуком ремонте, так что если есть подозрение, что ДПКВ начал дурить после посещения «дяди Васи», это подозрение может быть вполне обосновано.

Прежде чем искать на мультиметре режим омметра и думать, куда в датчик засунуть два щупа прибора, нужно обязательно осмотреть его снаружи. Каким бы простым он ни был, если его нечаянно ушатали молотком, он может и погибнуть. Чаще он умирает от попадания грязи между ним и задающим диском. Расстояние между ними небольшое (в среднем 0,5-1,5 мм), так что даже небольшой камешек, неудачно прилипший к грязи, способен принести много горя.

Кроме того, как и любая электрическая деталь, датчик может отказываться работать из-за неисправной или окислившейся проводки. Поэтому нужно проверить его разъёмы, и если они грязные или окисленные, почистить. Может так получится, что проблема именно в них, а не в датчике.

И последнее: трясущийся и глохнущий мотор вместе с горящим Check Engine и ошибками Р0016 (равно как и Р0335 или Р0336) не всегда указывают на неисправность ДПКВ однозначно. Да, есть ошибки, которые более-менее точно указывают на отсутствие сигнала с датчика, и хороший диагност увидит это сразу. Лучше всего не заниматься «самолечением» и обратиться к профессионалу.

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

магнитными индуктивного типа;
датчиками на эффекте Холла;
оптическими датчиками;

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

холодный или прогретый двигатель не заводится;
во время работы под нагрузкой возникает детонация;
плавают обороты холостого хода;
снижается мощность двигателя, пропадает динамика;
скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Назначение и особенности работы ДПРВ (датчик положения распредвала) на бензиновом и дизельном двигателе. Проверка и замена датчика своими руками.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Назначение, устройство и принцип работы датчика положения коленчатого вала (датчика синхронизации). Как проверить и установить датчик коленвала.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Устройство датчика положения (датчик на основе эффекта Холла). Конструктивные особенности, назначение и принцип работы. Как самому проверить датчик на авто.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

Датчик положения коленвала от «А» до «Я»

Что такое ДПКВ

Как уже было сказано выше, ДПКВ расшифровывается как датчик положения коленчатого вала. Он определяет положение коленвала в каждый момент времени, тем самым отслеживая частоту его вращения, и обеспечивает правильное функционирование системы зажигания.

Общий вид ДПКВ

ДПКВ передает в блок управления следующие показатели:

момент достижения поршней в первом и последнем цилиндрах ВМТ и НМТ;
положение и частоту вращения коленвала.

На основе этих данных ЭБУ автомобиля может регулировать следующие процессы:

угол опережения зажигания для каждого цилиндра;
управление впрыском топлива через форсунки, необходимый объем топлива;
угол поворота распредвала (изменение фаз газораспределения);
работу системы улавливания паров топлива (управление клапаном продувки адсорбера).

Ни один инжекторный двигатель с электронным блоком управления не сможет работать без ДПКВ. В карбюраторных двигателях в нем нет необходимости, так как в мотор поступает насыщенная топливовоздушная смесь в равном количестве вне зависимости от потребностей. Инжектор позволяет регулировать подачу топлива и экономить его расход. И именно на основе данных от ДПКВ система регулирует свою работу.

Многие водители путают ДПКВ с датчиком положения распределительного вала (ДПРВ). Хотя их устройство и назначение во многом схожи, отличия есть. ДПРВ определяет угловое положение распредвала и отвечает за впрыск топлива в цилиндры и зажигание в нужный момент времени. В ДПРВ применяется постоянный магнит, и его работа основана на эффекте Холла. Можно сказать, что ДПКВ и ДПРВ работают в паре друг с другом, но первый более важен для работы двигателя.

Как работает датчик?

многовитковая катушка;
магнитный сердечник;
выводы катушки припаяны к контактам разъема;
неразборный пластмассовый корпус с отверстием для крепления.

Рекомендуем: Средства для промывки сажевого фильтра дизельного мотора

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Устройство и где находится датчик положения коленвала

Датчик имеет простое устройство. Внутри находится намагниченный стальной стержень с медной проволочной обмоткой. Стержень с обмоткой помещены в пластиковый корпус и залиты компаундной смолой для изоляции проводов. От него идет стандартный электрический разъем, который подключается к электросети автомобиля. Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива.

Читать еще: Авто обзоры

Устройство индуктивного датчика

Датчик располагается напротив зубьев задающего диска. Иногда его могут называть синхронизирующий или реперный. Он представляет собой диск с зубцами по внешнему кругу. Может быть закреплен на шкиве коленчатого вала или маховике и вращаться с ним с одинаковой частотой.

Принцип работы

Принцип работы ДПКВ будет зависеть от его типа. Наиболее распространенными являются индуктивные или магнитные. Рассмотрим их работу поэтапно:

На задающем (реперном) диске всего имеется 60 зубцов, но в одном месте пропущено два зубца (в итоге 58). Пропуск обеспечивает синхронизацию датчика и является началом отсчета оборота коленвала.
Датчик создает магнитное поле. При вращении задающего диска его зубцы проходят через магнитное поле, создавая импульсы.
Когда через магнитное поле проходит участок с отсутствующими зубцами, то прибор фиксирует начальное положение коленчатого вала. Все данные передаются в блок управления.
На основе данных о частоте импульсов блок управления определяет положение коленвала и количество оборотов.
В соответствии с этим происходит корректировка работы системы зажигания и в целом двигателя.

Также существуют задающие диски с двумя пропусками зубцов под углом 180° типа 60-2-2, которые нашли применение на некоторых видах дизельных моторов.

Важно! Индуктивный датчик не использует напряжение питания, а электрический сигнал образуется за счет магнитного поля, проходящего через обмотку.

Диагностика ДПКВ и ДПРВ

При перебоях в работе ДВС причин может быть множество. Однако, несмотря на несколько неудобное расположение, диагностика датчика коленвала является наименее трудоемким процессом. Затем по результатам поломку можно искать дальше или произвести замену датчика коленвала, если проверка выявила его неисправность. Принцип диагностики – от простого к сложному, то есть, визуальный осмотр, затем проверка омметром, далее осциллографом или на компьютере.

Внимание: Для проверки ДПКВ рекомендуется демонтировать, поэтому сразу же следует поставить метку его положения относительно корпуса.

Визуальный осмотр

Поскольку установка датчика производится с регулировкой зазора, вначале необходимо проверить это расстояние штангельциркулем. Дальнейшими шагами, как проверить датчик коленвала визуально, являются:

выявление посторонних предметов между ним и маховиком;
нахождение грязи в месте отсутствующих зубьев диска синхронизации;
выработка или поломка зубьев (очень редко).

Это интересно: Для чего необходима поплавковая камера

Осмотр ДПКВ

В принципе, на этом этапе никаких сложностей у владельца машины не возникает. Дальнейшую проверку нужно производить приборами, лучше мультиметром (тестером), который можно переключить в режим омметра, вольтметра и амперметра.

Омметром

На этом этапе проверка датчик положения коленвала не требует специальных знаний и опыта:

мультиметр устанавливается в положение омметра (2000 Ом);
замеряется сопротивление тестером на катушке датчика;
его величина колеблется в интервале 500 – 800 Ом;
любое другое значение автоматически указывает на то, что необходим ремонт ДПКВ.

Проверка омметром

Поскольку датчик вполне доступен по цене, его меняют целиком. Зная, где он располагается, снимать его нужно при отключенных клеммах АКБ ключом.

Глубокая проверка

Перед тем, как заменить датчик коленвала, рекомендуется комплексная проверка. Основными условиями для ее проведения являются:

комнатная температура (20 градусов);
наличие трансформатора, омета, вольтметра, измерителя индуктивности и мегомметра.

Последовательность проверки выглядит следующим образом:

на обмотку трансформатором подается 500 В;
сопротивление изоляции должно быть в пределах 20 Мом;
индуктивность катушки составляет 200 – 400 мГн.

Глубокая проверка ДПКВ

Если указанные параметры находятся в пределах нормы, а на панели горит ошибка Check, значит причина неисправности кроется в других узлах ДВС. От датчика сигнал передается без искажений. В случае отклонения любой характеристики от номинала необходима замена датчика положения коленвала.

Осциллографом на СТО

Кроме неподъемной для рядового автолюбителя цены, осциллограф требует высокой квалификации пользователя. Поэтому, если стоит вопрос профессиональной диагностики ДПКВ, лучше съездить в специализированный автосервис.

Проверка проводится по месту, провод не отключается от ЭБУ:

на приборе выставляется режим InductiveCrankshaft;
зажим осциллографа зацепляется на массу;
один разъем подсоединяется к USBAutoscopeII, второй на А-клемму датчика;
двигатель прокручивается стартером или запускается по мере возможности.

Проверка осциллографом

Любое отклонение амплитуды волн на экране осциллографа укажет на то, что провод передает искаженный сигнал с датчика.

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Признаки неисправности

На поломку датчика положения коленвала могут указывать следующие признаки:

потеря мощности двигателя;
двигатель работает нестабильно на разных оборотах и режимах, в том числе на холостом ходу;
повысился расход топлива;
на высоких оборотах в двигателе наблюдается детонация;
пропуски искрообразования;
ошибка Р0336;
при полном выходе из строя датчика или его отсутствии невозможно запустить двигатель.

Эти признаки могут указывать и на другие неисправности, но в любом случае необходимо провести диагностику и выявить причину. Сам по себе датчик редко ломается, а в случае поломки его просто меняют на новый.

Как самостоятельно заменить датчик коленвала Нива Шевроле

Необходимые материалы, инструменты:

ключ на «10»;
головка, вороток, удлинитель воротка;
ветошь;
дополнительное освещение по мере необходимости;
новый ДПКВ;
отвертка с крестообразным наконечником.

А еще интересно: Замена датчика детонации Нива Шевроле: где находится, как проверить где стоит в Шеви Нива, признаки неисправности и особенности расположения

помещаем машину на смотровой канал;
фиксируем колеса противооткатными башмаками;
выжимаем стояночный тормоз;
из-под днища машины отвинчиваем шесть болтов – фиксаторов металлической защиты поддона картера;
отверткой аккуратно поддеваем колодку с клеммами, снимаем, отводим в сторону;
выкручиваем винт – фиксатор с датчика;
извлекаем контролер;
проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
вставляем новый контролер;
привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. Детально с пошаговым руководством ознакомьтесь по видео.

Датчик положения коленвала — его назначение и проверка

Датчик положения коленвала двигателя внутреннего сгорания необходим для определения момента подачи импульса тока к свечам зажигания. При некорректной работе или поломке сенсора мотор не запускается либо глохнет при попытке начала движения. Датчик является единственным компонентом электронной системы управления силовым агрегатом, без которого невозможно функционирование двигателя.

Что такое датчик положения коленвала

Классический датчик имеет корпус сложной геометрической конфигурации, выполненный из химически инертного теплоустойчивого пластика. Элементы конструкции залиты компаундом, защищающим детали от вибрации и воздействия паров топлива, моторного масла и дорожных реагентов.

Назначение элемента

Владельцу автомобиля, самостоятельно обслуживающему или ремонтирующему технику, следует знать, для чего нужен датчик положения коленчатого вала. Элемент предназначен для постоянного определения положения поршней в цилиндрах по углу поворота коленвала. Чувствительный элемент соединен жгутом проводки с герметичным разъемом с блоком управления мотором.

Сигналы от сенсора позволяют (напрямую или косвенно):

своевременно подавать импульсы тока к свечам;
корректировать угол опережения зажигания;
изменять продолжительность впрыска топлива;
корректировать положение распредвала (на моторах с системой изменения фаз газораспределения).

Расположение датчика коленвала

При возникновении затруднений с запуском мотора необходимо проверить состояние сенсора. Водителю или мастеру следует уточнить, где находится датчик частоты вращения коленчатого вала.

На большей части двигателей изделие прикреплено к картеру около шкива. На некоторых машинах (например, на Nissan Laurel C35) элемент находится на колоколе коробки передач и определяет позицию коленчатого вала по зубчатому венцу маховика.

Принцип работы устройства

В основе принципа работы классического индуктивного сенсора лежит электромагнитная индукция. Расположенный на носке коленчатого вала металлический диск вращается, чередование выступов и впадин вызывает скачки магнитного поля вокруг намагниченного сердечника. В обмотке ДПКВ наводится ток, который фиксируется блоком управления и используется для расчета рабочих параметров.

Разновидности ДПКВ

В электрических или поршневых двигателях встречаются чувствительные элементы:

использующие эффект Холла;
работающие по принципу индукции;
оснащенные оптическими элементами.

Датчик Холла

Сенсор числа оборотов базируется на микросхеме Холла, расположенной в корпусе с магнитопроводами. Вращающийся диск имеет намагниченные выступы, при отсутствии вращения ток на выходе равен нулю. При проворачивании диска формируется переменное напряжение, которое фиксируется контроллером. Элемент обеспечивает повышенную точность измерения, отличается сложной конструкцией и требует для работы подачи питания от внешнего источника.

Магнитный

Сенсор синхронизации оснащен намагниченным сердечником, вокруг которого установлена катушка. При вращении диска с выступами в обмотке формируются импульсы тока, которые усиливаются и обрабатываются блоком управления.

Изделие отличается простотой конструкции, не боится грязи или вибраций и не требует подачи питания.

Оптический

Для работы изделия необходим излучатель светового потока и приемник, между которыми расположен перфорированный диск. При вращении происходит периодическое прерывание луча, что вызывает формирование импульса напряжения. Программа контроллера учитывает количество сигналов на 1 оборот коленчатого вала, что позволяет точно определять его положение. В автомобильных моторах не используется из-за чувствительности к загрязнениям.

Основные признаки неисправности датчика коленвала

От того, как работает сенсор положения коленчатого вала, зависит возможность запуска силового агрегата. Периодические сбои приводят к увеличению расхода топлива или провалам при попытке разгона. Поскольку автомобили с электронным управлением работы двигателя оснащены блоком диагностики, то при выходе из строя деталей в память контроллера заносится код ошибки (вид зависит от производителя автомобиля).

Потеря мощности двигателя

При некорректной работе датчика двигатель может запускаться, но при попытке разгона периодически возникают провалы. Некоторые владельцы отмечают, что неисправность возникает только при резком нажатии на педаль газа. Другие водители обращают внимание на появление детонации двигателя на высоких оборотах, указывающей на некорректное изменение угла опережения зажигания.

Похожие проблемы возникают и при отказе датчика положения дроссельной заслонки, определить неисправные узлы позволит только компьютерная диагностика.

Повышение расхода топлива

Некорректные сигналы управления приводят к подаче дополнительного топлива через распылители топливных форсунок. Лишний бензин затрудняет запуск и попадает в полость каталитического нейтрализатора, вызывая ускоренный износ сотового наполнителя. Возможно мигание или включение индикатора Check Engine, расположенного в комбинации приборов. Некоторые владельцы отмечают при работе мотора «выстрелы» в выпускной коллектор, возникающие из-за неправильного угла опережения зажигания или чрезмерно богатой рабочей смеси.

Появление ошибок

Любая неисправность электроники фиксируется блоком управления в виде кода, который можно считать и расшифровать диагностическим сканером, подключенным к разъему OBD-II. В автомобилях российского производства (ВАЗ или ГАЗель) или на французском моторе Peugeot EP6 в памяти фиксируется ошибка вида Р0336, указывающая на выход сигнала за допустимые рамки. Возможно появление индикации Р0335, сигнализирующей о неправильном определении числа зубьев на диске за 1 поворот коленчатого вала. Проблема возникает при повреждении жгута или контактов.

Искрение

Небольшая искра может проскакивать на месте разрыва изоляции кабеля с повреждением металлической жилы. Заметить вспышку можно только в темноте в узком диапазоне оборотов, симптом мало подходит под признак поломки датчика положения коленчатого вала.

Отказ двигателя

При обрыве катушки датчика двигатель останавливается, запустить силовой агрегат стартером невозможно. Отмечены случаи, когда мотор дает отдельные вспышки или начинает работать, а спустя 1-2 секунды глохнет.

Причины неполадок с датчиком коленвала

Распространенные причины некорректной работы датчика положения коленчатого вала:

Увеличение расстояния между сердечником и диском. Параметр составляет 0,5-1,5 мм и определяется жестко установленным направляющим штифтом или набором сменных шайб. При проведении ремонтных работ или под воздействием вибраций зазор нарушается, что приводит к появлению перебоев в работе датчика. Проблему усугубляет налет маслянистой грязи, импульсы тока становятся слабыми и не улавливаются контроллером.
Повреждение соединительного жгута или окисление контактов под воздействием дорожных реагентов или конденсата. При нарушении целостности изоляции возможно замыкание провода на кузов автомобиля.
Обрыв обмотки катушки, расположенной внутри индукционного датчика. Причиной поломки являются вибрации или проникновение влаги через плохо залитый компаунд. Вода и реагенты могут повредить сердечник, что приводит к отказу датчика или плавающей неисправности.
Повреждение (трещины, изгиб или утрата фрагмента) металлического диска, закрепленного на носке вала. На вращающемся элементе может присутствовать участок без 1 зуба, предусмотренный конструкцией и определяющий момент прохождения мертвой точки в первом цилиндре. На ряде двигателей шкив с диском установлены через резиновый демпфер крутильных колебаний, при разрушении муфты происходит смещение меток.

Как проверить датчик коленвала

Для проверки состояния датчика используют:

тестовые приборы (измерители сопротивления или диагностические сканеры);
лабораторное оборудование, позволяющее определить индуктивность изделия;
подручные инструменты (например, гаечный ключ или отвертку).

С помощью омметра

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

Диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Сканер прочитает память блоков управления и выведет на экран обнаруженные коды, расшифровка позволит определить причину неисправности.

Параметры индуктивности

В условиях лаборатории и на крупных станциях технического обслуживания датчики проверяют при помощи измерителя индуктивности. Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

С помощью осциллографа

Для проверки с помощью осциллографа необходимо:

Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля.

Перед началом работы следует уточнить распиновку штекера, а затем подключить щупы.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.

Способы устранения проблем

Владелец автомобиля может исправить поломку путем:

удаления загрязнений органическим растворителем и мягкой щеткой;
проверки и восстановления жгута электропроводки и разъема;
установки нового ДПКВ, соответствующего по характеристикам штатному элементу.

Очистка датчика коленвала

Одной из частых причин выхода из строя является попадание грязи на сердечник и диск. Толстый слой масла и пыли ухудшает условия работы, что приводит к ошибочному определению угла поворота коленвала.

Для промывки используют бензин и мягкую щетку или салфетку, которой аккуратно протирают элементы конструкции. Если процедура не позволила восстановить работоспособность, то датчик неисправен и требует замены.

Одновременно следует осмотреть диск, повреждения или износ зубцов являются причиной некорректной работы датчика.

Обрыв контакта

Из-за вибраций возможно повреждение проводки, на ресурс кабеля оказывает влияние расположение штекера относительно корпуса сенсора. При чрезмерном натяжении тонкие медные жилы рвутся и сигнал от чувствительного элемента не поступает к блоку управления.

Следует проверить тестером провода, определить неисправный участок и выполнить ремонт. Если обрыв произошел в корпусе датчика, то понадобится приобрести и установить новый ДПКВ.

Обработка контактов

Причиной неисправности может стать влага или дорожные реагенты, попавшие в разъем. Для восстановления работоспособности следует отключить провод, для упрощения обслуживания можно снять сенсор с двигателя.

Металлические контакты очищают специальным спреем, растворяющим грязь и следы коррозии, а также предотвращающим оседание влаги при дальнейшей эксплуатации. Если порван уплотнитель, который отвечает за герметичность разъема, то понадобится установить новые штекеры или поменять ДПКВ.

Полная замена датчика

Если произошло необратимое повреждение (например, разрушение корпуса или обрыв обмотки), то понадобится замена элемента. Для снятия необходимо отвернуть гайку или болт крепления к картеру или кронштейну, а затем отсоединить штекер электропроводки. Поменять сенсор можно в гаражных условиях за 10-15 минут, специальный инструмент не потребуется. Новый элемент подбирают по каталогам производителей, сборку производят в обратной последовательности. Зазор между наконечником сердечника и диском выставляется автоматически, регулировка не требуется.

голоса

Рейтинг статьи

Как выявить неполадку датчика положения коленчатого вала

Признаки неисправности, диагностика и замена датчика положения коленвала

Характеристика ДПКВ

Местонахождение, функции и принцип действия

Фотогалерея «Виды ДПКВ»

Возможные неисправности

Способы проверки на работоспособность

Инструкция по замене контроллера

Видео «Диагностика ДПКВ без измерительных приборов»

alexey-diagnost › Blog › Как правильно проверить ДПКВ (датчик положения коленчатого вала)

Симптомы неисправности датчика коленвала и его проверка

Как работает датчик?

Признаки неполадок датчика

Способы проверки в гаражных условиях

Neokey › Блог › Признак неисправности датчика коленвала

Датчик положения коленвала

Назначение и принцип работы датчика положения коленвала

Признаки неисправности датчика

Возможные причины неисправности

Проверка датчика положения коленвала

Замена датчика положения коленвала

Как проверить датчик коленвала

Устройство датчика коленвала

Признаки неисправности датчика коленвала

Способы проверки датчика

Проверка диагностическим сканером

Проверка осциллографом

Проверка значения индуктивности

Шаг №1

Шаг №2

Шаг №3

Проверка омметром

Подборка видео

Датчик положения коленвала — как он работает, проблемы, симптомы, проверка

Где находится датчик коленвала

Как работает датчик коленвала

Виды датчиков коленвала

Признаки неисправности датчика коленвала

Ошибки OBD-2 датчика коленвала

Как проверить датчик коленвала?

Глохнет, не едет, детонирует: что такое датчик положения коленчатого вала и как его проверить?

Так точно!​

Свет, магнит и Холл

Дёргается, не едет, не запускается

Малой кровью

Симптомы неисправности датчика коленвала

Функции датчика коленчатого вала

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

Подведем итог

Датчик положения коленвала от «А» до «Я»

Что такое ДПКВ

Как работает датчик?

Устройство и где находится датчик положения коленвала

Принцип работы

Диагностика ДПКВ и ДПРВ

Визуальный осмотр

Омметром

Глубокая проверка

Осциллографом на СТО

Виды датчиков

Признаки неисправности

Как самостоятельно заменить датчик коленвала Нива Шевроле

Датчик положения коленвала — его назначение и проверка

Что такое датчик положения коленвала

Назначение элемента

Расположение датчика коленвала

Принцип работы устройства

Разновидности ДПКВ

Датчик Холла

Магнитный

Оптический

Основные признаки неисправности датчика коленвала

Потеря мощности двигателя

Повышение расхода топлива

Появление ошибок

Искрение

Отказ двигателя

Причины неполадок с датчиком коленвала

Как проверить датчик коленвала

С помощью омметра

Так точно!
