Как заменить масло в вариаторе mitsubishi outlander xl? трудно, сложно, но можно

Сроки и процесс замены масла в вариаторе Mitsubishi Outlander

Чтобы обеспечить работоспособность трансмиссии, в ней должна использоваться качественная смазка. Ниже представлена инструкция о том, как производится замена масла в вариаторе Митсубиси Аутлендер и рекомендации касательно сроков выполнения этой задачи.

Как часто нужно менять масло?

Контроль уровня и необходимый объем

Как заменить масло своими руками?

Инструменты и материалы

Последствия несвоевременной замены

Видео «Наглядное пособие по смене смазки»

Комментарии и Отзывы

Как часто нужно менять масло?

Для начала разберем, при каком пробеге автовладельцы меняют смазку и фильтр в Mitsubishi Outlander 2008, 2011, 2012, 2013 и 2014 годов выпуска. В официальной инструкции по эксплуатации не указано, когда и как часто нужно менять жидкость в трансмиссии. Производитель не предусматривает замену расходной жидкости, она заливается в машину на весь ресурс эксплуатации транспортного средства. Но это не значит, что смазку не надо менять.

Смена вещества должна осуществляться при появлении таких признаков:

  • при езде по ровному асфальту периодически проявляется пробуксовка;
  • в районе селектора трансмиссии в салоне можно почувствовать вибрации, которые проявляются периодически или на постоянной основе;
  • из трансмиссии стали доноситься нехарактерные звуки — скрежет, шум;
  • возникают сложности с переключением рычага КПП.

Такие признаки могут проявляться в разных автомобилях по-разному, все зависит от условий и правильности использования трансмиссии. В среднем необходимость смены жидкости у автовладельцев возникает через 100-150 тысяч километров пробега. Чтобы не допустить проблем в работе трансмиссии, специалисты рекомендуют выполнять замену расходного материала каждые 90 тысяч км пробега.

Выбор масла

Оригинальный продукт для вариаторов Аутлендер

В Мицубиси Аутлендер надо лить только оригинальный продукт. Специально для вариаторов этих автомобилей была разработана смазка DIA QUEEN CVTF-J1. Она рассчитана на работу в коробках передач JF011FE, которыми комплектуются Аутлендеры. Использовать другие масла производитель не рекомендует.

Хотя многие автовладельцы успешно заливают в коробки передач свои авто жидкости производства Мотюль. Если верить производителю авто, то использование неоригинальных и низкокачественных масел может привести к неполадкам в работе трансмиссии и усложнению обслуживания или ремонту агрегата.

Контроль уровня и необходимый объем

Чтобы проверить уровень смазочного вещества в трансмиссии, воспользуйтесь щупом, расположенным в КПП. Месторасположение измерителя указано на фото. Для диагностики уровня заведите двигатель и прогрейте его до рабочей температуры. Масло станет менее вязким и процедура проверки будет точной. Извлеките щуп из вариатора. На нем имеются две отметки — HOT и COLD. На прогретом двигателе смазка должна быть на уровне НОТ.

Месторасположение щупа для контроля уровня

Как заменить масло своими руками?

Поменять смазочное вещество — относительно несложная процедура. Для ее выполнения можно сэкономить деньги на СТО и сделать все самостоятельно.

Инструменты и материалы

Перед заменой подготовьте:

  • гаечные ключи на 10 и 19, желательно использовать ключи-головки;
  • свежее масло для залива в вариатор, потребуется около 12 литров;
  • уплотнитель для установки на поддон;
  • новую шайбу для установки в пробку поддона, если старая деталь износилась или повреждена;
  • очистительное средство для поддона, чтобы удалить из него продукты износа, можно использовать обычный ацетон или специальную жидкость;
  • воронку;
  • канцелярский нож либо отвертка с крестовым наконечником;
  • емкость, куда вы будете сливать старую смазку.

Канал Works Garage предоставил инструкцию, в которой подробно описан процесс смены смазки в вариаторе.

Пошаговая инструкция

Замена масла в вариаторе Митсубиси Аутлендер осуществляется следующим образом:

  1. Двигатель машины прогревается до 70 градусов, для этого можно проехаться на машине. Чем горячее будет смазочный материал, тем больше его выйдет из коробки передач.
  2. Автомобиль загоняется на яму либо эстакаду.
  3. Залезьте под днище машины и найдите защиту картера, ее надо демонтировать. Для снятия выкрутите два винта спереди. Другие болты ослабляются, после чего защита отодвигается вперед и демонтируется.
  4. После снятия вы увидите пробку сливного отверстия вариатора. В ее районе надо установить лейку, для фиксации используйте стяжки или проволоку. После того как лейка будет закреплена, открутите пробку сливного отверстия. Предварительно под нее надо подставить емкость для сбора «отработки».
  5. Подождите, пока из вариатора Митсубиси Аутлендер не выйдет вся смазка. Для слива обычно требуется не менее 30 минут. В общей сложности из системы выйдет около шести литров смазочного вещества.
  6. Пробку сливного отверстия закрутите обратно. Если есть вторая лейка, то установите ее в отверстие для диагностики уровня смазки. Извлеките щуп и точно проверьте, сколько жидкости вышло из системы при сливе, вам потребуется залить аналогичный объем.
  7. Заведите двигатель машины и подождите несколько минут, пока он прогреется. На запущенном моторе переключите селектор КПП во все режимы по очереди. На каждом из них рычаг нужно задержать на полминуты. Этот процесс надо повторить несколько раз.
  8. Остановите двигатель и еще раз выполните процедуру слива смазки. Из системы должно выйти около шести литров жидкости.
  9. Открутите болты, фиксирующие поддон. При его демонтаже будьте аккуратны, в поддоне есть масло. При наличии загрязнений и продуктов износа поддон промывается ацетоном или специальной жидкостью. Не забудьте очистить магниты.
  10. Выполните снятие старого фильтра очистки расходного материала.
  11. Удалите с поддона канцелярским ножом остатки старого уплотнителя. После его демонтажа резинка повторной эксплуатации не подлежит. Новую прокладку надо зафиксировать на герметик.
  12. Установите новое фильтрующее устройство, магниты и поставьте поддон на место, зафиксировав все болты. Закрутите пробку сливного отверстия.
  13. Залейте в коробку передач свежее масло. Его объем должен соответствовать количеству слитой ранее жидкости.
  14. Запустите силовой агрегат. Выполните манипуляции с переключением рычага КПП.
  15. Проверьте уровень смазочного вещества щупом. Если есть необходимость, добавьте масло в трансмиссию.

Цена вопроса

Четырехлитровая канистра оригинальной жидкости стоит в среднем около 3500 рублей. Для полноценной смены вещества потребуется 12 литров. Соответственно, процедура замены обойдется потребителю в среднем в 10500 рублей. От 2 до 5 тысяч рублей могут попросить на СТО за выполнение услуги, если вы решите доверить замену специалистам.

Последствия несвоевременной замены

Если в вариаторной коробке передач используется некачественная смазка, она не сможет выполнять возложенные на нее функции. В результате трение на внутренних деталях трансмиссии увеличится, что приведет к преждевременному изнашиванию компонентов КПП. Из-за этого продукты износа будут забивать каналы смазочной системы. Появятся сложности при переключении разных режимов КПП, коробка начнет работать с рывками и толчками.

Самое печальное последствие при несвоевременной замене смазки — полный выход из строя агрегата.

Видео «Наглядное пособие по смене смазки»

Канал Гараж-Регион 51 опубликовал ролик, в котором наглядно продемонстрирована процедура замены расходного вещества в вариаторной коробке передач Аутлендера.

Как заменить масло в вариаторе Mitsubishi Outlander XL? Трудно, сложно, но можно

Скачать PDF

Многим владельцам этой модели будет интересно узнать, как заменить масло в вариаторе Mitsubishi Outlander XL. Кто-то сможет выполнить эту процедуру самостоятельно после прочтения этой статьи, а для других будет просто интересно узнать об этом. В последнее время всё больше автомобилей с вариаторами поступает в пользование потребителей из регионов РФ. Поэтому будет полезным, даже если только в ознакомительных целях, знакомство с этим рассказом.

Как заменить масло в вариаторе Mitsubishi Outlander XL расскажем, и не только потому, что число таких машин неуклонно растёт, просто возможности для полноценного обслуживания имеются далеко не во всех регионах. Вследствие этого кому-то будет значительно проще, зная как выполнить эту процедуру выполнить её самостоятельно, чем гнать автомобиль за несколько сотен километров для простой замены масла в вариаторе.

Содержание

  • Что представляет собой этот узел?
  • О маслах, применяемых в таких узлах
  • Как производится замена?

Что представляет собой этот узел?

Автомобили с такими устройствами поступают в основном из Японии и Америки. Вариаторы стали устанавливать вместо механических и автоматических коробок передач. Он представляет собой бесступенчатую трансмиссию, внешне управление которой, позволяет в автоматическом режиме производить плавное изменение передаточного числа. Это в полной мере даёт максимальную эффективность по использованию мощности двигателя.

В его конструкции предусмотрена установка нескольких передач с приводными ремнями. Шкивы образованы из конических дисков, после сближения или раздвижения которых можно менять передаточные числа передачи. Для начала движения используют обычное сцепление, а в некоторых моделях находят своё применение гидротрансформаторы, которые вскоре после начала движения блокируются.

Управляют работой такой трансмиссии с помощью электронной системы, которая имеет в своём составе системы сервоприводов, блок управления и несколько датчиков. К недостаткам таких приводов относят, прежде всего, срок службы клиновых ремней. Только применение высококачественных и надёжных материалов для их изготовления, позволяют продлить срок их службы.

О маслах, применяемых в таких узлах

Несмотря на некоторые проблемы, вариаторы по праву считаются более надёжными устройствами, чем механические или автоматические коробки передач. При правильном их обслуживании, проблем с ними обычно не наблюдается. Завод изготовитель этой модели не даёт рекомендаций по замене смазки в этом устройстве, но учитывая условия эксплуатации в наших условиях, такая замена становится актуальной.

Если принято решение о замене, использовать нужно в обязательном порядке оригинальную смазку. Это масло DIA QUEEN CVTF-J1, оно предназначено именно для вариаторов этого автомобиля. Игнорирование этого требования может привести к поломке и дорогостоящему ремонту вариатора.

Как производится замена?

Несмотря на то, что смена этой жидкости не является очень сложной операцией, всё-таки тщательно взвесьте все за и против проведения работы своими силами. Если решение принято окончательно, то следует приготовить инструмент и материалы:

  • Торцовый ключ, а лучше головку на «19»;
  • Два торцовых ключа на «10», причём один с длинной, а второй короткой ручками;
  • Масло для замены объёмом 12 литров;
  • Уплотнительную прокладку для поддона;
  • Шайбу для пробки поддона, но в некоторых случаях оставляют старую;
  • Жидкость для очистки снятого поддона. Подойдёт ацетон или растворитель для эмалевых красок;
  • Две лейки, хорошо подходят вырезанные из пластиковых бутылок;
  • Шлицевая отвёртка или нож;
  • Ёмкость для слива отработанного масла.

Перед самой заменой нужно проконтролировать уровень смазки в агрегате, причём при работающем двигателе. Если он прогрет до рабочей температуры, вытаскивают щуп и смотрят на уровень. Желательно, чтобы отметка была как можно ближе к значку «Hot».

Заливать следует именно до этой метки. Для слива смазки нужно заехать на смотровую яму или автомобильный подъёмник. Далее порядок работы будет таким:

  • Снимается защита картера двигателя. Для этого полностью выворачивают два передних болта, а остальные достаточно ослабить. После этого она легко сдвигается и снимается со своего места;
  • Далее нужно взять одну из леек с отрезком прочной верёвки или проволоки, прикрепить её возле сливной пробки и только потом её вывинтить. Не забудьте перед этим подставить ёмкость для сливаемой смазки;
  • После полного её слива, для этого может потребоваться около получаса, пробку заворачивают обратно, а через отверстие для щупа заливают свежее масло. Понадобиться вторая лейка;
  • После этого запускают мотор, прогревают его до рабочей температуры. Обязательно нужно переключать все передачи. После этого опять сливают жидкость;
  • Когда масло слито, нужно снять поддон и уплотнительную прокладку, действовать следует осторожно, так как в поддоне ещё остаётся смазочная жидкость;
  • Поддон очищают от остатков смазки, снимают фильтр грубой очистки масла, моют его и оставляют на просушку;
  • После этого устанавливают на своё место магниты в поддоне, фильтр, прокладку, и только потом поддон на своё место;
  • Производится заливка масла в вариатор, контролируя уровень, и запускают мотор;
  • После прогрева двигателя опять проверяют уровень смазочной жидкости, если всё в норме, можно продолжить эксплуатацию машины.

Как видно из рассказа, процесс не представляет собой особых сложностей. Мы постарались доступными словами рассказать, как заменить масло в вариаторе Mitsubishi Outlander XL. Прочитайте ещё раз внимательно эту статью, и можно приступить к выполнению работы.

Mitsubishi Outlander XL › Бортжурнал › Замена масла в вариаторе Outlander XL

Почему решил поменять ?

1. Подошло время замены по ТО – пробег 90 тыс.
2. Я не знал когда меняли масло до этого и какое его текущее состояние
3. Стал замечать небольшие рывки при переключении с P на R и какое-то непонятное торможение авто в случае когда не давишь на педаль газа
4. Узнал цену вариатора, если он умирает – 300-400 тыс. Ремонту он вроде не особо подлежит.

Выбрал я способ замены со съемом поддона. Менять на специальном аппарате не решился, потому что не знал состояние своего масла, а есть мнение, что если на поддоне куча всякой дряни (стружки и т.д.) и менять масло на аппарате, то вся эта дрянь разнесется по всей системе вариатора, что очень опасно.
Цвет масла на щупе был карамельный (коричневатый, но не черный). Запаха гари или еще чего-то неприятного не присутствовало.

Масло для вариатора DIA QUEEN CVTF-J1 12 литров (на цвет темно зеленое) Заливал именно то, которое рекомендует производитель. Вариатор — штука не дешевая 300-400 тыс. руб, так что не жалейте денег, на масло.
Прокладка поддона Арт. 2705A015
• Алюминиевая шайба на пробку из поддона – я не менял, потому что моя была в хорошем состоянии, но в инструкциях указывают, что если она в плохом состоянии нужно заменить.

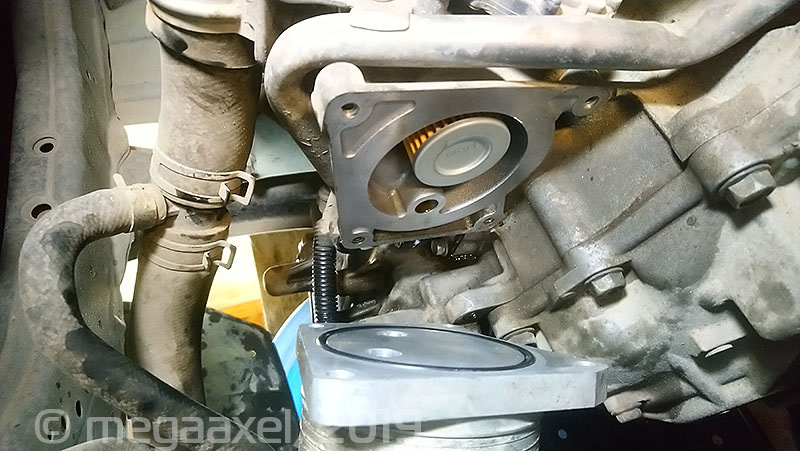

Если соберетесь менять фильтр в маслоохладителе (я туда не полез), то вам еще будет нужно:

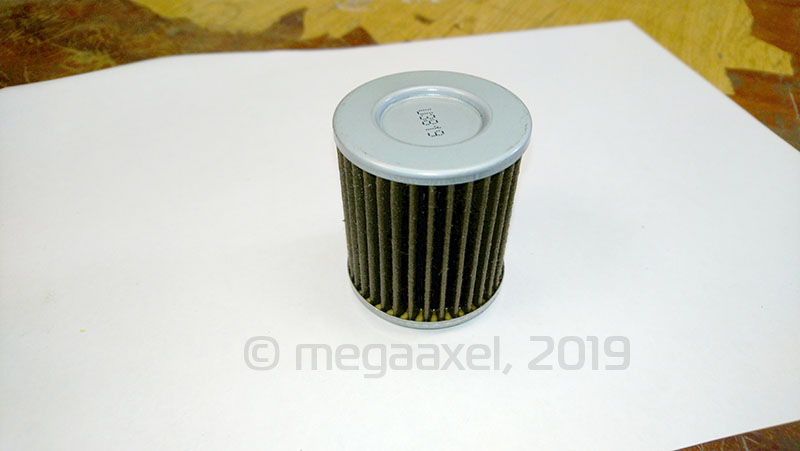

• Фильтр (маленький — маслоохладителя) Арт. 2824A006
• Кольцо уплотнительное Арт. 2920A096

Инструменты

1. Головка на 19 – для откручивания пробки в поддоне
2. Головка на 10 (короткая и длинная) – длинная нужна для откручивания гаек на защите картера, короткая – гайки на поддоне коробки
3. Быстрый очиститель LIQUI MOLY Schnell-Reiniger 1шт (liquimoly.ru/product_view.php?id=194) – для очищения от масла поддона, магнитов и фильтра грубой очистки. Просто офигенная штука, никаких тряпок!
4. Лейка 2 штуки – одну лейку использовал при слитии старого масла, вторую для залития нового.
5. 5 литровые бутылки – в них сливал старое масло, но по-хорошему нужно более широкие емкости – таз или ведро, потому что при слитии немного масла у меня пролилось на землю.
6. Мерный стаканчик – нужен, чтобы четко определить сколько масла слилось, потому что сколько слилось столько нужно и залить, но в конечном итоге уровень масла обязательно мерить по щупу.
7. Канистры для масла при покупке — оригинальное масло продается только в больших 20-ти литровых канистрах. В магазинах его продают на розлив. В Ашане я нашел 5 и 2-х литровые канистры по 50 рублей с дистиллированной водой. Воду вылил, канистры высушил и использовал их при покупке масла.

До замены обязательно нужно узнать каков у вас уровень масла. Уровень мерится по щупу коробки, при работающем двигателе, после прогрева масла до 70-80 градусов. До нужной температуры масло прогревается, как правило, после поездки 10-15 км. На щупе есть три риски, которые образуют два интервала — COLD и HOT. Верный уровень – это когда масло ближе к верху интервала HOT, т.е. к 3-ей риске. С уровнем шутить нельзя — если масла или много или мало, это очень плохо для вариатора.

Процесс замены:
1. Поездил 10-15 км, чтобы масло прогрелось, тогда оно хорошо сливается
2. Заехал на яму
3. Снял защиту картера – 2 болта спереди выкручиваются полностью, два просто ослабляются и защита сдвигается вперед и снимается.
4. Сделал из 5-литровых бутылок емкости для слива, прикрепил лейку на проволочках к днищу и начал выкручивать сливную пробку в поддоне вариатора. Сначала бьет большая струя, поэтому нужно быть осторожным, а то у меня часть масла пролилась на землю, а это плохо, потому что объем слитого масла важен.
5. В течение получаса ждал пока все масло сольется. У меня слилось около 5.8 литра. Масло было в хорошем состоянии, не черное, прозрачное, цвета карамели, почти такое же как я видел на щупе. Фотки масла прилагаю, правда они не очень успешные. В реальности и на свету масло хорошее.
6. Закрутил сливную пробку обратно и через отверстие масляного щупа, используя чистую лейку залил тоже 5.8 литров. Уровень масла нужно контролировать, чтобы случайно не налить слишком много. Про допустимый уровень я писал выше.
7. Завел двигатель, подождал минут 5, потом поперебирал по всем возможным положениям передач (От P до D и обратно), задерживая в каждом положении на 20-30 секунд. Делал это еще минут 5-7. Эта процедура необходима для того, чтобы часть масла, оставшаяся в гидротрансформаторе, тоже максимально обновилась.
8. Заглушил двигатель, поставил емкости для слива и снова слил масло. Слилось также около 5.8-5.9 литров.
9. Начал откручивать винты поддона со стороны, которая дальше от передней части авто. Закрутил пробку поддона и открутил винты совсем. При этом с края поддона начало сливаться еще масло. После открутил все болты и аккуратно снял поддон. В нем опять было еще немного масла. В итоге во второй раз слилось около 6.25 литров масла.
10. Стружки на магнитах не много, для сравнения потом размещу фотку, сколько ее было на моей предыдущей машине. Других гадостей в поддоне тоже не было.
11. Прочистил поддон и магниты очистителем liquid moly. Офигенно.
12. Коробка без поддона выглядит изумительно – см. фото
13. Снял фильтр грубой очистки и также промыл его очистителем и дал просохнуть.
14. Снял старую прокладку поддона – она, кстати, было в отличном состоянии, можно даже было новую и не покупать, но поскольку я купил, то конечно надел новую.
15. Прикрутил фильтр грубой очистки, поставил магниты на поддон и прикрутил поддон обратно. Не забываем затягивать сливную пробку.
16. Залил около 6 литров масла. Завел двигатель, дал поработать пару минут, поперебирал по передачам. Потом постоянно мерил уровень масла по щупу и доливал мелкими порциями. Делал это минут 15. В итоге залилось 6.2 литра, т.е. даже на 50 мл. меньше, чем слилось.
17. На этом процедура закончилась. После замены я еще несколько раз контролировал уровень после поездок, все было отлично – уровень ближе к третьей риски (интервал HOT).

Фильтр в маслоохладителе менять не стал, т.к. состояние предыдущего масла было хорошее, да и лезть туда лишний раз не хотелось.

Жизнь после замены

Мой личный совет – масло менять однозначно! Если вы интуитивно чувствуете, что нужно менять масло, а также есть объективные показатели для этого (см. начало моего рассказа) – то даже не думать, делать!
1. Машина плывет – реально плывет! Чувствуется, что вариатор переключает обороты очень плавно, никаких рывочков и торможений. Как будто легкие прочистили бегуну, который постоянно курил. Даже жена, заметила, что движение авто стало более плавным.
2. Рывок с N на R стал почти незаметным, но чтобы его вообще не стало сказать нельзя

Проверка уровня, доливка и замена рабочей жидкости в вариаторе Mitsubishi Outlander XL 2007 — 2012

Инструменты:

  • Ключ трещоточный
  • Головка 10 мм
  • Головка 23 мм
  • Динамометрический ключ

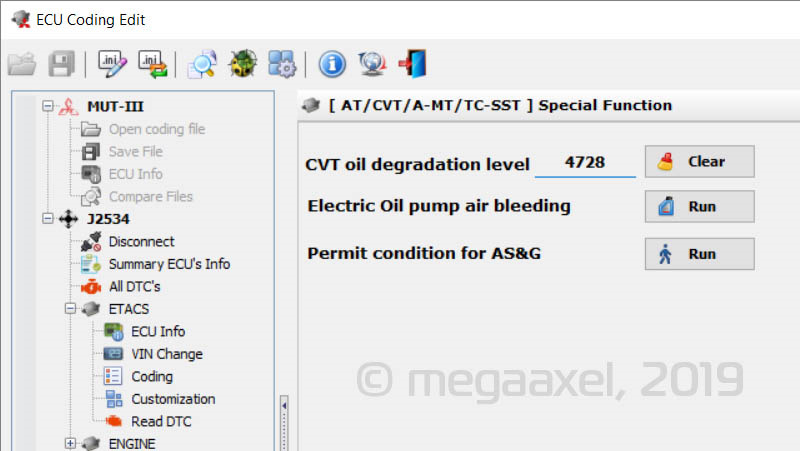

  • Диагностический сканер (MB991958)
  • Воронка

Детали и расходники:

  • Уплотнительная шайба 2705A012/2705A013

  • Емкость техническая
  • Ветошь

Примечание:

Периодически, но не реже одного раза в 15 тыс. км пробега, проверяйте уровень рабочей жидкости в вариаторе.

Проверка уровня и доливка рабочей жидкости вариатора

1. Перед тем, как проверить уровень масла в вариаторе, проедьте на автомобиле, пока рабочая жидкость в вариаторе не достигнет нормальной рабочей температуры (70 — 80°С).

Читать еще:  Что лучше взять Приору или Гранту

Примечание:

Если недостаточно времени для прогрева жидкости до рабочей температуры, то допускается проверка при диапазоне температур, указанном на графике.

Считывание температуры рабочей жидкости рекомендуется выполнять с помощью сканера.

2. Установите автомобиль на ровной, горизонтальной площадке.

3. Нажмите на педаль тормоза и переместите селектор последовательно через все положения, задерживая его в каждом из них на несколько секунд для заполнения рабочей жидкостью всей гидросистемы управления и гидротрансформатора, а затем установите селектор в положение «N» или «Р».

4. Оставьте двигатель работать в режиме холостого хода (селектор в положении «N» или «Р»).

5. Перед извлечением щупа уровня рабочей жидкости, очистите от грязи место около щупа чистой ветошью, не оставляющей волокон. Извлеките щуп из направляющей трубки.

6. Проверьте состояние рабочей жидкости в вариаторе по масле на указателе уровня.

Примечание:

Необходимо выполнить капитальный ремонт вариатора и очистку трубок охладителя рабочей жидкости при следующих состояниях:

  • Если рабочая жидкость в вариаторе имеет горелый запах.
  • Если рабочая жидкость в вариаторе имеет заметно черный цвет.
  • Если рабочая жидкость в вариаторе загрязнена большим количеством металлических частиц.

Рабочую жидкость необходимо заменить новой, если производился капитальный ремонт вариатора или рабочая жидкость сильно загрязнена и не отвечает техническим требованиям (эксплуатация в тяжелых условиях).

7. Протрите щуп насухо и полностью вставьте его в направляющую трубку.

8. При работающем на холостом ходу двигателе извлеките щуп уровня рабочей жидкости. Нормальный уровень рабочей жидкости должен находиться в зоне «НОТ» щупа (между нижней и верхней метками «HOT»). Если уровень рабочей жидкости ниже данной зоны, то долейте рабочую жидкость до уровня метки «НОТ» на щупе через направляющую трубку щупа (ниже приведены два варианта щупов: более ранней и поздней версии выпуска; на последнем фото жидкость NS-2, иногда пользователи используют его вместо оригинального).

Примечание:

Если уровень рабочей жидкости выше диапазона «Н»/»НОТ», то замените рабочую жидкость.
Анализ результатов проверки уровня рабочей жидкости:
1) Если уровень рабочей жидкости в вариаторе ниже нормального, то насос будет захватывать рабочую жидкость вместе с воздухом, что приведет к различным неисправностям. Пузырьки воздуха, попавшие в гидросистему коробки передач, являются причиной вспенивания рабочей жидкости. Это станет причиной неустойчивого давления в гидросистеме, что, в свою очередь, приведёт к запаздыванию при переключении передач (позднее включение передач), проскальзыванию ремня и пробуксовке муфт или тормозов и т.д.
2) Если уровень рабочей жидкости больше нормального, то за счёт вращения подвижных элементов возникнет обильное пенообразование рабочей жидкости, что в результате приведет к таким же последствиям, как и в случае низкого уровня рабочей жидкости, и станет причиной преждевременного ухудшения состояния рабочей жидкости.
В обоих случаях воздушные пузырьки являются причиной перегрева, окисления рабочей жидкости и отложения лака, который выводит из строя клапаны, муфты и исполнительные механизмы. Вспенивание также приводит к выбросу рабочей жидкости через сапун картера вариатора, что ошибочно принимают за утечки.

9. Убедитесь, что внимательно изучили состояние рабочей жидкости по щупу уровня рабочей жидкости (п.6 выше). Вставьте щуп на место и убедитесь в плотности посадки крышки щупа.

Замена рабочей жидкости вариатора

Примечание:

Фирма «Jatco», производитель вариатора, не указывает необходимости замены рабочей жидкости вариатора, поскольку ее использование рассчитано на весь срок службы коробки передач.
Однако, с учетом условий эксплуатации в странах СНГ, замена масла в вариаторе Митсубиси Аутлендер при нормальных условиях эксплуатации рекомендуется через каждые 90000 км. При эксплуатации в тяжелых условиях интервалы замены рабочей жидкости рекомендуется сократить до 45000 км или 3 года. Однако иногда необходимость замены рабочей жидкости может возникнуть раньше, например, при ремонте вариатора и т.п.

1. Двигайтесь на автомобиле пока рабочая жидкость в вариаторе не достигнет нормальной рабочей температуры (70 — 80°С).

Примечание:

Считывание температуры рабочей жидкости рекомендуется выполнять с помощью сканера.

2. Установите автомобиль на подъемник или смотровую яму и затяните стояночный тормоз.

3. Перед тем, как поменять масло в вариаторе, снимите защиту поддона картера двигателя, как описано здесь.

4. Извлеките щуп уровня рабочей жидкости.

5. Отверните сливную пробку на поддоне вариатора и дайте стечь рабочей жидкости в подготовленную емкость.

Примечание:

Объем сливаемой рабочей жидкости вариатора должен быть около 5,5 л (6 л на более ранних моделях выпуска).
Слив рабочей жидкости производится частично, поскольку невозможно полностью слить рабочую жидкость, находящуюся в корпусе вариатора, радиаторе охладителя, гидротрансформаторе.

6. Установите сливную пробку с прокладкой (после первого слития жидкости установите старую прокладку, а после промывки (п.8-10) – обязательно новую) и затяните пробку указанным моментом.

Примечание:

Момент затяжки – 34 ± 2 Н·м.

7. Залейте новую рабочую жидкость в вариатор через направляющую трубку щупа уровня рабочей жидкости (на фото жидкость NS-2, иногда пользователи используют его вместо оригинального).

Примечание:

Объем заправки – примерно 5,5 л (на более ранних моделях выпуска – 6 л); полный объем заправки (на сухой вариатор) – 7,8 л.
Прекратите залив рабочей жидкости в вариатор, если невозможно залить указанный выше объем.
Прекратите залив рабочей жидкости в вариатор, если залит указанный выше объем (или объем, равный слитой жидкости).

8. Запустите двигатель и дайте ему поработать на режиме холостого хода в течение одной-двух минут.

9. Нажмите на педаль тормоза и переместите селектор последовательно через все положения, задерживая его в каждом из них на несколько секунд, а затем установите селектор в положение «Р» или «N».

10. Заглушите двигатель и повторите процедуры по пунктам 5-9.

11. Заглушите двигатель, слейте немного рабочей жидкости и убедитесь в отсутствии признаков ее загрязнения.

Примечание:

Если рабочая жидкость загрязнена, то повторите операции по пунктам 5-9 еще раз.

12. Убедитесь, что уровень рабочей жидкости находится в диапазоне «С» или «COLD» на щупе уровня рабочей жидкости. Если уровень ниже этой отметки, то долейте необходимое количество рабочей жидкости.

13. Двигайтесь на автомобиле, пока рабочая жидкость в вариаторе не достигнет нормальной рабочей температуры (70 — 80°С), а затем повторно проверьте уровень рабочей жидкости.

Примечание:

Уровень рабочей жидкости должен быть в пределах диапазона «Н” или «НОТ».
Отметка «С» или «COLD» на щупе уровня рабочей жидкости является только справочной. Всегда проверяйте уровень рабочей жидкости в вариаторе по диапазону «Н» или «НОТ» на прогретом вариаторе.
Считывание температуры рабочей жидкости рекомендуется выполнять с помощью сканера.

14. Если уровень рабочей жидкости выше диапазона «Н» или «НОТ» щупа, то слейте излишек рабочей жидкости через сливную пробку. Если уровень рабочей жидкости ниже диапазона «Н” или «НОТ” щупа, то долейте рабочую жидкость в вариатор.

15. Надежно вставьте щуп уровня рабочей жидкости в его направляющую трубку.

16. С помощью диагностического оборудования (сканера) сбросьте данные об уровне загрязнения рабочей жидкости, записанные в электронный блок управления вариатором.

17. Установите снятую защиту картера двигателя.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Как правильно заменить масло в вариаторе Mitsubishi Outlander?

Для того, получилась замена масла в вариаторе Митсубиси Аутлендер 3 достаточно просто знать некоторые особенности вариатора Аутлендера ХЛ и некоторые нюансы замены масла в вариаторе. Также надо знать какое масло для вариатора Митсубиси Аутлендер XL заливать. Перед заменой надо сделать подготовку, затем слить старое масло, после чего необходимо промыть вариатор, а затем залить новое масло в коробку. Сейчас более подробно разберем все эти вещи.

Чем отличается вариатор в Outlander XL?

Вариаторная коробка – это не такой простой механизм, как механическая коробка, но в последнее время на многих автомобилях уже можно встретить именно вариатор. Поэтому пришло время с этими коробками более тесно столкнуться. Кстати, считается, что вариатор более капризный, чем обычный автомат, но при должном уходе, вариатор сможет прослужить даже дольше, чем автомат. Поэтому для тех, кто не определился что лучше вариатор или автомат, можно исходить из принципа если покупаете новую машину, то лучше с вариатором, если б. у. – то с автоматической коробкой.

Замена масла в вариаторе Аутлендер 3 – не такой уже и сложный процесс, но все равно придется потратить некоторое время, чтобы разобраться. Для тех, кто не в курсе, вариаторную коробку передач еще называют CVT. В Outlander XL стоит японский вариатор JATCO JF011FE, который хорошо себя показал на деле, он очень популярный и выносливый. Его можно встретить на многих японских и даже на европейских автомобилях.

По регламенту, масло в вариаторе можно не менять, но все знают, что его надо менять раз в 70-90 тыс. км., но кроме этого можно и по другим признакам определить, что уже необходима замена масла в вариаторе Митсубиси Аутлендер 3, а именно: вибрации появляются в области вариатора, ни с того, ни с сего появляются пробуксовки на ровной дороге, машина троит, динамика разгона стала не такой, как раньше, в коробке что-то тарахтит, а также передачи хуже включаются. Если что-то похожее появляется, значит надо срочно менять масло.

Завод производитель утверждает, что масло в этой коробке не надо менять вообще, но это не так. Особенно если машина ездит в российских тяжелых условиях, то если не менять масло, то придется менять коробку. Поэтому наши соотечесвенники в целях экономии решили вместо дорогостоящего ремонта вариатора просто периодически менять масло, например, каждые 90 000 км. будет достаточно. Вот такие сроки замены масла в вариаторе Мицубиси Аутлендер.

Также будет интересно: Подушка двигателя: как понять что она порвалась

Этапы замены

Рассмотрим поэтапно процедуру замены трансмиссионного масла на автомобиле Мицубиши Аутлендер третьего поколения. Для удобства весь процесс разобьем на пронумерованные пункты.

На этом процедура замены окончена. Те водители, кто поменял масло в вариаторе Аутлендера самостоятельно, знают, что эта процедура проста и требует лишь строго следования инструкции и внимательного подхода.

Пошаговая инструкция замены масла в вариаторе Митсубиси Аутлендер 3 — видео

Модельный ряд Митсубиси Аутлендер был представлен в 2001 году. Тогда первое поколение среднеразмерного кроссовера стало доступным в Японии под названием Airtrek, и только спустя 2 года модель добралась до европейского и североамериканского рынков. Аутлендер создавался на общей платформе с Ситроен С-Кроссер и Пежо 4007 и комплектовался 2 дизельными и 3 бензиновыми силовыми установками разной мощности. Далее речь пойдет о том, какое масло и сколько в них заливалось.

В первом поколении Аутлендер получил 2.0 и 2.4-литровые агрегаты на 136 и 160 л.с., которые в 2004 году дополнились 2-литровым турбомотором на 201 л.с. Несмотря на существование переднеприводных модификаций, Аутлендер I поставлялся на отечественный рынок только с полным приводом. Поколение II (в РФ известное как XL) производилось с 2006 по 2013 годы. В этот период внедорожник стал немного сильнее: в базовой версии он комплектовался двигателем с рабочим объемом 2 литра (148 л.с.), а версия на 2.4 литра имела в своем активе уже 170 л.с. В 2009 году прошло обновление второй генерации Outlander, оно ограничилось только некоторыми косметическими изменениями. Женевский автосалон 2011 года открыл новую страницу в истории внедорожника, показав миру его третье поколение. Популярный автомобиль сохранил прежние размеры, получил переделанную переднюю панель и несколько новых опций в интерьере. После рестайлинга 2014 года внедорожник обзавелся измененной радиаторной решеткой и лучшей звукоизоляцией, а внешний облик стал более рельефным. Линейка бензиновых моторов представлена традиционными агрегатами с объемами 2.0, 2.4 и 3.0 литра (118-230 л.с.) и дизелем на 2.2 литра (150 л.с.).

Mitsubishi Outlander III был изначально адаптирован под российские дороги и климат и поставлялся в Россию со старыми моторами В-серии (в Японию – J-серии). При одинаковом объеме мощность отечественных моделей была ниже все на несколько л.с.

Какое именно масло надо заливать?

Масло для вариатора Митсубиси Аутлендер XL – DIA QUEEN CVTF-J1. Это оригинальное масло, которое создавалось именно для Outlander XL. Во время покупки надо быть уверенным, что это не подделка, поэтому надо брать масло в проверенных магазинах. Кстати, для качественной замены масла в Аутлендере потребуется 12 литров масла. Вот такое масло для вариатора Митсубиси Аутлендер 3 надо купить и в таких количествах.

Заправочные объемы и выбор масла

  • 5W-30;
  • 5W-40;
  • 0W-40;

Объем необходимого масла зависит от конфигурации двигателя и его мощности:

  • Дизельный агрегат 2.3 (4N14) — потребует 5,5 литра масла;
  • Бензиновый 2.0 (BSY) — скушает 4,3 л;
  • Еще один бензиновый 2.4 (4B12 и 4G69) —

Масло вязкостью 5W-30 носит универсальное применение, и его можно заливать во все движки аутлендера 3.

Выбор фирмы производителя дело не простое, но оригинальное масло Moitsubishi Oil не приговор, можно выбрать и другие приличные фирмы:

Motul 8100 X-max SAE 0w40,

Mobil 1 и другие.

Вместе со смазывающей жидкостью должен меняться и фильтр очистки. Найти его можно по артиклу (номеру MZ690070).

Код номер одноразового уплотнительного кольца сливной пробки — MD050317.

Замена масла в вариаторе Митсубиси Аутлендер 3

Перед тем как сливать масло надо понять, как проверить уровень масла в вариаторе Митсубиси Аутлендер XL. Для этого надо использовать щуп, посмотреть на щупе какой там уровень и запомнить его, чтобы потом залить необходимое количество масла.

А еще лучше перед заменой масла прогреть машину, тогда уровень масла будет самым точным. На щупе есть о и «HOT». Если машина прогрета, то уровень должен соответствовать о. Когда масло новое будет залито, надо проследить, чтобы оно было на этом же уровне – на о.

Как сливать масло из вариатора?

  1. Для начала надо машину на подъемник загнать или на яму;
  2. c помощью щупа делаем замеры масла;
  3. надо снять защиту картера, можно отодвинуть, для этого передние болты надо открутить, а задние ослабить, затем надо тряпкой вытереть картер коробки;
  4. затем надо прикрепить лейку к картеру возле сливной пробки;
  5. открутить надо сливную пробку, не забыть подставить ведро для старого масла.

Машина еще не успела остыть, поэтому вытечет как можно больше масла, а с ним и все отложения. Также можно посмотреть сколько масла вытекло и заливать надо будет столько же. Затем надо подождать примерно час, чтобы все масло вытекло. Сольется примерно 6 литров старого масла. Примерно столько же масла и в вариаторном Пассате Б6.

Как промыть вариатор?

Чтобы тщательно промыть вариатор, надо проделать такую процедуру:

  • после того, как масло перестанет вытекать можно закрутить пробку;
  • надо взять чистую лейку и заливаем столько же масла, сколько вытекло, то есть, примерно 6 литров;
  • заливать масло надо в отверстие со щупом;
  • после того, как чистое масло залили, надо щуп на место поставить;
  • далее запускаем двигатель и ожидаем несколько минут, затем плавно надо попереключать передачи, между переключениями выдерживать по 30 секунд. И так 10 раз надо включить каждую передачу. Это надо делать для того, чтобы старое масло, которое осталось в вариаторе, а оно там осталось, перемешалось с новым;
  • далее надо выключить двигатель и снова слить все масло. Там получится также примерно 6 литров;
  • после того, как все масло вытечет, надо открутить болты и вытащить картер вариаторной коробки. Главное, не обжечься маслом во время снятия картера. Затем надо слить все остатки масла, получится всего 6,3 литра;
  • дальше надо проверить картер, есть ли в нем продукты износа, такие как нагар и металлическая стружка. Если они будут, то надо почистить картер с помощью ацетона;
  • еще можно проверить все ли в порядке с узлами вариатора, нет ли там неисправностей;
  • также надо снять фильтр очистки масла, ему тоже надо сделать чистку и подождать когда он высохнет;
  • пока все это сохнет, надо убрать прокладку картера с помощью отвертки, в том, случае, если эта прокладка действительно износилась;
  • затем ставим на место фильтра, картер тоже ставим на место, проверить надо все ли элементы на месте;
  • закручиваем сливную пробку.

Также будет интересно: Как снять секретку без ключа, если потерялся ключ от секретки

Как залить новое масло в вариатор?

  1. Здесь ничего нового, надо залить столько же, сколько слили в прошлый раз.
  2. включить мотор и попереключать передачи.
  3. далее надо проверить уровень масла с помощью щупа и при необходимости долить еще.
  4. надо залезть под машину и убедиться в том, что масло не течет.
  5. можно поездить на машине, но периодически можно проверять уровень масла.

На этом, замена масла в вариаторе Митсубиси Аутлендер XL подошла к концу. Как вы поняли ничего сложного в замене масла в вариаторе нет. Все примерно так же, как и при замене обычного моторного масла, но есть свои нюансы. Если менять масло каждые 80-90 тыс. км., то вариатор прослужит долго и проблем доставлять не будет.

Далее видео, на котором видно как менять масло в вариаторе Аутлендера:

Характерные особенности вариатора Mitsubishi

Конструкция бесступенчатой трансмиссии, или вариатора в сравнении с коробкой автомат, сложней. Кроме того, если сравнивать автоматы с точки зрения ремонтопригодности, вариатор окажется требовательным к уходу. Связано это с большим количеством электроники и тонкими настройками механизма, однако, при соответствующем уходе, коробка способна прослужить намного дольше конкурентов.

Замена масла в вариаторе Аутлендер, основополагающий процесс, без которого о нормальной работе речь не идёт. Процедура не сложная, но требует навыков. Согласно рекомендациям, трансмиссионной жидкости в вариаторе, каждые 70-80 тысяч километров пробега. Однако, при некоторых нюансах масло меняется срочно, даже если величина пробега не достигла установленных норм.

Факторы, указывающие на необходимость замены рабочей жидкости:

  • Вибрации коробки;
  • Пробуксовки в коробке при езде по ровной дороге;
  • Рывки в коробке при наборе скорости;
  • Снижена динамика при наборе скорости;
  • Непонятные звуки со стороны коробки (скрежет, гул, стук и др.).

Каждое проявление, требует немедленной замены трансмиссионной жидкости. В случае, если этим процессом пренебречь, дальнейшая эксплуатация обернётся дорогостоящим ремонтом и даже заменой механизма.

Масло в вариатор митсубиси аутлендер хл какое: познаем по пунктам

Чтобы обеспечить работоспособность трансмиссии, в ней должна использоваться качественная смазка. Ниже представлена инструкция о том, как производится замена масла в вариаторе Митсубиси Аутлендер и рекомендации касательно сроков выполнения этой задачи.

Особенности вариатора Outlander XL

Прогресс не стоит на месте, и вариаторный тип коробок передач захватывает все большую часть автомобильного производства, так как является на сегодняшний день наиболее успешным типом трансмиссии. Но для Российского рынка, этот тип трансмиссии все еще далек, поэтому не все знакомы с тем какое выбрать масло для этого типа коробок, а также в каком объеме его нужно туда заливать. Замена масла в таком агрегате для наших автолюбителей — вещь довольно новая, и требует детального рассмотрения.

Машины серии Outlander XL(Митсубиси Аутлендер XL) оснащаются CVT (это маркировка вариаторной КПП) производства Японской марки JATCO серии JF011FE. Эта коробка, благодаря своим положительным качествам, имеет большую популярность среди таких маровых производителей автомобилей, как:

  • Ниссан;
  • Ситроен;
  • Сузуки;
  • Рено.

Даже учитывая все свои капризы в обслуживании и эксплуатации, и другие недочеты, вариаторные коробки переключения передач принято считать более надежными, чем например обычный автомат. Для того, чтобы точно определить что пора производить замену в вариаторе, следует обратить внимание на следующие факторы:

  • Заметные пробуксовки на ровных и твердых поверхностях;
  • Постоянные или периодические вибрации в области коробки передач;
  • Автомобиль начинает заметно «троить»;
  • Ухудшается динамика и мощность машины;
  • Неприятные звуки из коробки передач, скрежет;
  • Передачи стали переключаться значительно хуже.

Как часто нужно менять масло?

Для начала разберем, при каком пробеге автовладельцы меняют смазку и фильтр в Mitsubishi Outlander 2008, 2011, 2012, 2013 и 2014 годов выпуска. В официальной инструкции по эксплуатации не указано, когда и как часто нужно менять жидкость в трансмиссии. Производитель не предусматривает замену расходной жидкости, она заливается в машину на весь ресурс эксплуатации транспортного средства. Но это не значит, что смазку не надо менять.

Смена вещества должна осуществляться при появлении таких признаков:

  • при езде по ровному асфальту периодически проявляется пробуксовка;
  • в районе селектора трансмиссии в салоне можно почувствовать вибрации, которые проявляются периодически или на постоянной основе;
  • из трансмиссии стали доноситься нехарактерные звуки — скрежет, шум;
  • возникают сложности с переключением рычага КПП.

Такие признаки могут проявляться в разных автомобилях по-разному, все зависит от условий и правильности использования трансмиссии. В среднем необходимость смены жидкости у автовладельцев возникает через 100-150 тысяч километров пробега. Чтобы не допустить проблем в работе трансмиссии, специалисты рекомендуют выполнять замену расходного материала каждые 90 тысяч км пробега.

Нюансы замены масла в вариаторе

Как и во многих машинах, замена масла в Mitsubishi Outlander XL(Митсубиси Аутлендер XL) заводом не предусмотрена. Считается что масло там залито на весь срок службы автомобиля и замена просто не требуется. Но мы с Вам прекрасно понимаем, что при эксплуатации машины в наших, порой близких к экстремальным условиям, этот срок службы станет очень коротким. Поэтому наши мастера и придумали отличный способ обхитрить производителя, и производить замену трансмиссионной жидкости. Рекомендуется менять масло в вариаторе примерно раз в 90 000 километров.

Выбор масла

Оригинальный продукт для вариаторов Аутлендер

В Мицубиси Аутлендер надо лить только оригинальный продукт. Специально для вариаторов этих автомобилей была разработана смазка DIA QUEEN CVTF-J1. Она рассчитана на работу в коробках передач JF011FE, которыми комплектуются Аутлендеры. Использовать другие масла производитель не рекомендует.

Хотя многие автовладельцы успешно заливают в коробки передач свои авто жидкости производства Мотюль. Если верить производителю авто, то использование неоригинальных и низкокачественных масел может привести к неполадкам в работе трансмиссии и усложнению обслуживания или ремонту агрегата.

Какое масло заливать и сколько его нужно

Перед тем, как приступить непосредственно к процессу замены трансмиссионной жидкости — необходимо определиться с выбором этой жидкости. Настоятельно рекомендую Вам заливать исключительно оригинальное масло, разработанное специально для Аутлендера XL — DIA QUEEN CVTF-J1. Эта трансмиссионная жидкость произведена специально для вариатора, установленного на Outlander XL. Покупать масло для коробки передач следует только у проверенного поставщика, так как велика вероятность столкнуться с контрафактной продукцией, что приведет к печальным последствиям (ремонт или замена КПП). Всегда помните — замена масла в вариаторе это очень серьезный процесс, он сильно влияет на ходовые качества и износостойкость автомобиля в целом. Поэтому уделяйте качеству заливаемой жидкости максимум внимания.

Контроль уровня и необходимый объем

Чтобы проверить уровень смазочного вещества в трансмиссии, воспользуйтесь щупом, расположенным в КПП. Месторасположение измерителя указано на фото. Для диагностики уровня заведите двигатель и прогрейте его до рабочей температуры. Масло станет менее вязким и процедура проверки будет точной. Извлеките щуп из вариатора. На нем имеются две отметки — HOT и COLD. На прогретом двигателе смазка должна быть на уровне НОТ.

Месторасположение щупа для контроля уровня

Замена масла в вариаторе — подготовка

Для того, чтобы самостоятельно произвести замену масла в вариаторе Аутлендера XL, не нужно быть профессиональным автомехаником, достаточно базовых познаний в устройстве автомобиля. Но если у Вас нет подходящего для проведения работ места, а также Вы смутно себе представляете что конкретно потребуется сделать — доверьте замену масла в вариаторе профессионалам.
Ну а если же Вы все-таки решились на самостоятельную замену трансмиссионной жидкости в Аутлендере XL, Вам потребуются следующие инструменты:

  • Ключ, либо головка на «19»;
  • Ключ, либо головка на «10»;
  • Трансмиссионное масло марки DIA QUEEN CVTF-J1 — потребуется примерно 12 литров;
  • Резиновая прокладка для поддона(каталожный номер 2705А015);
  • Шайба для пробки картера вариатора(если требует замены);
  • Ацетон и ветошь для очистки картера от продуктов износа, либо купите специальное средство для прочистки вариатора марки «LIQUI MOLI»;
  • Пара леек;
  • Плоская отвертка, либо обычный нож;
  • Емкость под отработанную трансмиссионную жидкость (отлично подойдет ведро или тазик);

Как заменить масло своими руками?

Поменять смазочное вещество — относительно несложная процедура. Для ее выполнения можно сэкономить деньги на СТО и сделать все самостоятельно.

Инструменты и материалы

Перед заменой подготовьте:

  • гаечные ключи на 10 и 19, желательно использовать ключи-головки;
  • свежее масло для залива в вариатор, потребуется около 12 литров;
  • уплотнитель для установки на поддон;
  • новую шайбу для установки в пробку поддона, если старая деталь износилась или повреждена;
  • очистительное средство для поддона, чтобы удалить из него продукты износа, можно использовать обычный ацетон или специальную жидкость;
  • воронку;
  • канцелярский нож либо отвертка с крестовым наконечником;
  • емкость, куда вы будете сливать старую смазку.

Канал Works Garage предоставил инструкцию, в которой подробно описан процесс смены смазки в вариаторе.

Пошаговая инструкция

Замена масла в вариаторе Митсубиси Аутлендер осуществляется следующим образом:

  1. Двигатель машины прогревается до 70 градусов, для этого можно проехаться на машине. Чем горячее будет смазочный материал, тем больше его выйдет из коробки передач.
  2. Автомобиль загоняется на яму либо эстакаду.
  3. Залезьте под днище машины и найдите защиту картера, ее надо демонтировать. Для снятия выкрутите два винта спереди. Другие болты ослабляются, после чего защита отодвигается вперед и демонтируется.
  4. После снятия вы увидите пробку сливного отверстия вариатора. В ее районе надо установить лейку, для фиксации используйте стяжки или проволоку. После того как лейка будет закреплена, открутите пробку сливного отверстия. Предварительно под нее надо подставить емкость для сбора «отработки».
  5. Подождите, пока из вариатора Митсубиси Аутлендер не выйдет вся смазка. Для слива обычно требуется не менее 30 минут. В общей сложности из системы выйдет около шести литров смазочного вещества.
  6. Пробку сливного отверстия закрутите обратно. Если есть вторая лейка, то установите ее в отверстие для диагностики уровня смазки. Извлеките щуп и точно проверьте, сколько жидкости вышло из системы при сливе, вам потребуется залить аналогичный объем.
  7. Заведите двигатель машины и подождите несколько минут, пока он прогреется. На запущенном моторе переключите селектор КПП во все режимы по очереди. На каждом из них рычаг нужно задержать на полминуты. Этот процесс надо повторить несколько раз.
  8. Остановите двигатель и еще раз выполните процедуру слива смазки. Из системы должно выйти около шести литров жидкости.
  9. Открутите болты, фиксирующие поддон. При его демонтаже будьте аккуратны, в поддоне есть масло. При наличии загрязнений и продуктов износа поддон промывается ацетоном или специальной жидкостью. Не забудьте очистить магниты.
  10. Выполните снятие старого фильтра очистки расходного материала.
  11. Удалите с поддона канцелярским ножом остатки старого уплотнителя. После его демонтажа резинка повторной эксплуатации не подлежит. Новую прокладку надо зафиксировать на герметик.
  12. Установите новое фильтрующее устройство, магниты и поставьте поддон на место, зафиксировав все болты. Закрутите пробку сливного отверстия.
  13. Залейте в коробку передач свежее масло. Его объем должен соответствовать количеству слитой ранее жидкости.
  14. Запустите силовой агрегат. Выполните манипуляции с переключением рычага КПП.
  15. Проверьте уровень смазочного вещества щупом. Если есть необходимость, добавьте масло в трансмиссию.

Цена вопроса

Четырехлитровая канистра оригинальной жидкости стоит в среднем около 3500 рублей. Для полноценной смены вещества потребуется 12 литров. Соответственно, процедура замены обойдется потребителю в среднем в 10500 рублей. От 2 до 5 тысяч рублей могут попросить на СТО за выполнение услуги, если вы решите доверить замену специалистам.

Заключение

Конечно может показаться что процесс замены трансмиссионной жидкости в Mitsubishi Outlander XL это весьма трудоемкий и сложный процесс. Но по факту, основываясь на приведенных рекомендациях, Вы можете легко провести процедуру замены масла в вариаторе самостоятельно, не прибегая к услугам сервисного центра. Не забывайте о том, что замена трансмиссионной жидкости необходима как минимум один раз в 90 000 километров.

Последствия несвоевременной замены

Если в вариаторной коробке передач используется некачественная смазка, она не сможет выполнять возложенные на нее функции. В результате трение на внутренних деталях трансмиссии увеличится, что приведет к преждевременному изнашиванию компонентов КПП. Из-за этого продукты износа будут забивать каналы смазочной системы. Появятся сложности при переключении разных режимов КПП, коробка начнет работать с рывками и толчками.

Самое печальное последствие при несвоевременной замене смазки — полный выход из строя агрегата.

Видео «Наглядное пособие по смене смазки»

Канал Гараж-Регион 51 опубликовал ролик, в котором наглядно продемонстрирована процедура замены расходного вещества в вариаторной коробке передач Аутлендера.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Замену масла в вариаторе Митсубиси Аутлендер 3 делать нужно

Для того, получилась замена масла в вариаторе Митсубиси Аутлендер 3 достаточно просто знать некоторые особенности вариатора Аутлендера ХЛ и некоторые нюансы замены масла в вариаторе. Также надо знать какое масло для вариатора Митсубиси Аутлендер XL заливать. Перед заменой надо сделать подготовку, затем слить старое масло, после чего необходимо промыть вариатор, а затем залить новое масло в коробку. Сейчас более подробно разберем все эти вещи.

Чем отличается вариатор в Outlander XL?

Вариаторная коробка – это не такой простой механизм, как механическая коробка, но в последнее время на многих автомобилях уже можно встретить именно вариатор. Поэтому пришло время с этими коробками более тесно столкнуться. Кстати, считается, что вариатор более капризный, чем обычный автомат, но при должном уходе, вариатор сможет прослужить даже дольше, чем автомат. Поэтому для тех, кто не определился что лучше вариатор или автомат, можно исходить из принципа если покупаете новую машину, то лучше с вариатором, если б. у. — то с автоматической коробкой.

Замена масла в вариаторе Аутлендер 3 – не такой уже и сложный процесс, но все равно придется потратить некоторое время, чтобы разобраться. Для тех, кто не в курсе, вариаторную коробку передач еще называют CVT. В Outlander XL стоит японский вариатор JATCO JF011FE, который хорошо себя показал на деле, он очень популярный и выносливый. Его можно встретить на многих японских и даже на европейских автомобилях.

По регламенту, масло в вариаторе можно не менять, но все знают, что его надо менять раз в 70-90 тыс. км., но кроме этого можно и по другим признакам определить, что уже необходима замена масла в вариаторе Митсубиси Аутлендер 3, а именно: вибрации появляются в области вариатора, ни с того, ни с сего появляются пробуксовки на ровной дороге, машина троит, динамика разгона стала не такой, как раньше, в коробке что-то тарахтит, а также передачи хуже включаются. Если что-то похожее появляется, значит надо срочно менять масло.

Завод производитель утверждает, что масло в этой коробке не надо менять вообще, но это не так. Особенно если машина ездит в российских тяжелых условиях, то если не менять масло, то придется менять коробку. Поэтому наши соотечесвенники в целях экономии решили вместо дорогостоящего ремонта вариатора просто периодически менять масло, например, каждые 90 000 км. будет достаточно. Вот такие сроки замены масла в вариаторе Мицубиси Аутлендер.

Какое именно масло надо заливать?

Масло для вариатора Митсубиси Аутлендер XL — DIA QUEEN CVTF-J1. Это оригинальное масло, которое создавалось именно для Outlander XL. Во время покупки надо быть уверенным, что это не подделка, поэтому надо брать масло в проверенных магазинах. Кстати, для качественной замены масла в Аутлендере потребуется 12 литров масла. Вот такое масло для вариатора Митсубиси Аутлендер 3 надо купить и в таких количествах.

Подготовка к замене масла

Чтобы своими руками сделать замену масла в вариаторе Аутлендер 3 потребуются такие инструменты:

  • ключи на «19» и на «10»;
  • прокладка для поддона, у которой есть свой номер в каталоге — 2705А015;
  • возможно потребуется шайба для пробки картера;
  • средство для прочистки CVR от LIQUI MOLI;
  • тряпка и ацетон;
  • лейки;
  • отвертка плоская;
  • ведро для старого масла.

Замена масла в вариаторе Митсубиси Аутлендер 3

Перед тем как сливать масло надо понять, как проверить уровень масла в вариаторе Митсубиси Аутлендер XL. Для этого надо использовать щуп, посмотреть на щупе какой там уровень и запомнить его, чтобы потом залить необходимое количество масла.

А еще лучше перед заменой масла прогреть машину, тогда уровень масла будет самым точным. На щупе есть отметки «COLD» и «HOT». Если машина прогрета, то уровень должен соответствовать отметке «HOT». Когда масло новое будет залито, надо проследить, чтобы оно было на этом же уровне – на отметке «HOT».

Как сливать масло из вариатора?

  1. Для начала надо машину на подъемник загнать или на яму;
  2. c помощью щупа делаем замеры масла;
  3. надо снять защиту картера, можно отодвинуть, для этого передние болты надо открутить, а задние ослабить, затем надо тряпкой вытереть картер коробки;
  4. затем надо прикрепить лейку к картеру возле сливной пробки;
  5. открутить надо сливную пробку, не забыть подставить ведро для старого масла.

Машина еще не успела остыть, поэтому вытечет как можно больше масла, а с ним и все отложения. Также можно посмотреть сколько масла вытекло и заливать надо будет столько же. Затем надо подождать примерно час, чтобы все масло вытекло. Сольется примерно 6 литров старого масла. Примерно столько же масла и в вариаторном Пассате Б6.

Как промыть вариатор?

Чтобы тщательно промыть вариатор, надо проделать такую процедуру:

  • после того, как масло перестанет вытекать можно закрутить пробку;
  • надо взять чистую лейку и заливаем столько же масла, сколько вытекло, то есть, примерно 6 литров;
  • заливать масло надо в отверстие со щупом;
  • после того, как чистое масло залили, надо щуп на место поставить;
  • далее запускаем двигатель и ожидаем несколько минут, затем плавно надо попереключать передачи, между переключениями выдерживать по 30 секунд. И так 10 раз надо включить каждую передачу. Это надо делать для того, чтобы старое масло, которое осталось в вариаторе, а оно там осталось, перемешалось с новым;
  • далее надо выключить двигатель и снова слить все масло. Там получится также примерно 6 литров;
  • после того, как все масло вытечет, надо открутить болты и вытащить картер вариаторной коробки. Главное, не обжечься маслом во время снятия картера. Затем надо слить все остатки масла, получится всего 6,3 литра;
  • дальше надо проверить картер, есть ли в нем продукты износа, такие как нагар и металлическая стружка. Если они будут, то надо почистить картер с помощью ацетона;
  • еще можно проверить все ли в порядке с узлами вариатора, нет ли там неисправностей;
  • также надо снять фильтр очистки масла, ему тоже надо сделать чистку и подождать когда он высохнет;
  • пока все это сохнет, надо убрать прокладку картера с помощью отвертки, в том, случае, если эта прокладка действительно износилась;
  • затем ставим на место фильтра, картер тоже ставим на место, проверить надо все ли элементы на месте;
  • закручиваем сливную пробку.

Как залить новое масло в вариатор?

  1. Здесь ничего нового, надо залить столько же, сколько слили в прошлый раз.
  2. включить мотор и попереключать передачи.
  3. далее надо проверить уровень масла с помощью щупа и при необходимости долить еще.
  4. надо залезть под машину и убедиться в том, что масло не течет.
  5. можно поездить на машине, но периодически можно проверять уровень масла.

На этом, замена масла в вариаторе Митсубиси Аутлендер XL подошла к концу. Как вы поняли ничего сложного в замене масла в вариаторе нет. Все примерно так же, как и при замене обычного моторного масла, но есть свои нюансы. Если менять масло каждые 80-90 тыс. км., то вариатор прослужит долго и проблем доставлять не будет.

Далее видео, на котором видно как менять масло в вариаторе Аутлендера:

Замена масла вариатора CVT Mitsubishi Outlander XL

    187 1 101k
    145 2 128k

Калькулятор расчёта периодичности замены масла по расходу топлива

Как рассчитать периодичность замены масла по фактическому расходу топлива

В этой фотоинструкции производится замена масла в вариаторе CVT на автомобиле. Стоит отметить, что по ходу данной работы также производилась замена фильтра тонкой очистки вариатора и менялась прокладка поддона вариатора. Данный процесс не сложный. Для удобной работы понадобится гараж с подъемником или ямой.

Как известно, вариатор не особо чувствителен к чистоте и качеству залитого в него масла. Можно просто воспользоваться способом слил — залил. Второй вариант более сложный и рекомендуется его делать в комплексе, а именно:

  • снятие и промывка поддона корпуса вариатора;
  • промывка или замена фильтра грубой очистки масла;
  • снятие и промывка радиатора охлаждения вариатора CVT;
  • замена фильтра тонкой очистки.

Именно второй способ рассмотрен в данной фотоотчете.

Когда менять масло в вариаторе Mitsubishi Outlander XL

В руководстве по ремонту указано, что в Mitsubishi Outlander 2011 замена масла в вариаторе должна производиться с периодичностью 45,000 км пробега. При этом рекомендуется делать проверку каждые 15,000.

Сколько и какое масло заливать в вариатор Аутлендер ХЛ

Для замены масла Outlander xl 2.4 в вариаторе понадобится около 6 литров масла DIAQUEEN CVT J-1. Каталожный номер канистры на литра — S0001610, а средняя цена — 3000 рублей.

  • прокладка поддона вариатора 2705A015 — около 600 рублей;
  • фильтр маслоохладителя 2824A006 — около 615 рублей;
  • прокладка теплообменника 2920A096 — около 120 рублей;
  • фильтр грубой очистки 2824A007 — около 2000 рублей.

Вместе с двумя канистрами масла, выйдет примерно 9330 рублей за замену масла вариатора CVT Митсубиси Аутлендер ХЛ своими руками.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области.

В 2020 году для замены масла в вариаторе Митсубиси Аутлендер xl стоимость расходных материалов значительно подорожала. К примеру, на Outlander XL масло в вариатор, подписанное артикулом S0001610 стоит порядка 4200 р., прокладка поддона 2705A015 стоит 690 р, а цена на фильтр маслоохладителя 2824A006 — 2890-3200 р.

Сколько стоит замена масла вариатора на Аутлендере

На СТО услуга частичной замены масла и обнуления показателей стоит порядка 750 р. Если требуется полная замена со снятием поддона CVT, радиатора и промывкой фильтра грубой очистки — это будет стоить не меньше 3500 р.

Цена отдельной промывки радиатора CVT от 1500 р.

Как заменить масло в вариаторе Outlander XL

Для самостоятельной замены понадобится несколько инструментов:

  • Головка на “19”, которой будете откручивать пробку поддона.
  • Короткая и длинная головки на “10”, короткая чтобы открутить гайки на поддоне, длинная чтобы открутить защиту картера.
  • Очиститель LIQUI Moly Schnell-Reiniger, чтобы очистить поддон, картер, магниты.
  • Лейка и 5-литровые бутылки.
  • Мерный стакан (поможет определить точное количество слитого масла).

Сам процесс замены несложный:

  1. Нужно прогреть масло до рабочей температуры (для этого желательно проехать не менее 10 км).
  2. Заехать на яму и снять защиту картера.
  3. Из 5-литровых бутылок необходимо сделать емкости и прикрепить к днищу лейку, чтобы масло аккуратно стекало.
  4. Все масло стекает приблизительно за 30 минут. Должно слиться не менее 5,8 л, в идеале не черного масла (но состояние жидкости в каждой коробке может отличаться).
  5. Закрутить сливную пробку и залить 5,8 л нового масла через отверстия щупа.
  6. Теперь нужно завести мотор на протяжении 5 или 7 минут поочередно включать все передачи вариатора. На каждой передачи необходимо останавливаться на 20 секунд. Таким образом новое масло смешается с возможными остатками старого.
  7. Заглушить двигатель и слить смешанную жидкость, должно вылиться до 5,9 л.
  8. После поочередно откручиваем болты поддона и сливаем остатки масла. После демонтажа поддона общий объем смазывающей жидкости в вариаторе Митсубиси Аутлендер xl составит приблизительно 6,25 л.
  9. Очистителем LIQUI Moly смываем грязь и стружку с магнитов, а также с самого поддона.
  10. Снять фильтр и промыть его, также удалить старую прокладку.
  11. Установить новую прокладку и монтировать на место фильтр.
  12. Поставить поддон и не забываем вкрутить пробку для слива.
  13. Залить 6 литров АТФ жидкости и завести машину. Прогревать мотор 5-7 минут, при этом переключая все положения АКПП поочередно. Постепенно нужно проверять уровень щупом и подливать масло. Общий объем залитого масла должен составить 6,2 л.

В фотоотчете подробно описан каждый этап частичной замены.

При помощи подъёмника, поднимаем автомобиль и демонтируем защиту.

Как правильно заменить масло в вариаторе Mitsubishi Outlander?

Автомобиль Mitsubishi Outlander, оснащающийся вариатором, выдает отличную динамику хода. На большинстве машин Outlander XL присутствует CVT. Данная марка снискала свою популярность у многих отечественных автовладельцев.

Чтобы машина радовала своего хозяина продолжительной рабочей способностью, иномарку каждые 15000 км необходимо проверять на ТО. Особое внимание следует уделить залитому в вариатор маслу.

Вариатор Mitsubishi Outlander

Представленные на продажу трансмиссионные масла отличаются друг от друга по вязкостному индексу, концентрации, это следует учитывать при совершении покупки.

Периодичность замены масла на Mitsubishi Outlander

Независимо от поколения, Мицубиси Аутлендер демонстрирует отличные ходовые качества. Модель Аутлендер 3 (включая рестайлинговую версию) оснащена силовыми установками, объем которых варьируется от 2.0 до 3.0 литров.

По степени надежности, преимущество стоит именно на стороне вариатора, нежели, чем на автомате. Вариатор является отличной альтернативой механическим и автоматическим коробкам. Средний рабочий срок вариатора 300000 км пробега. За его ремонт не каждый сервисный центр решает взяться. Именно поэтому актуальным является для многих водителей осуществление замены данного элемента. Если хозяин транспортного средства будет менять масло каждые 75000 км пробега, это будет являться гарантией того, что вариатор прослужит долго.

В редких случаях нет необходимости замене масла в вариаторе на Аутлендер на протяжении всего срока эксплуатации иномарки. Даже придерживаясь размеренной езды, масло для вариатора Митсубиси рекомендуется сменить при 90000 км пробега.

Необходимость замены масла вариатора Mitsubishi Outlander XL

Осуществить замену масла в Митсубиси Аутлендер в вариаторе необходимо, если появились следующие признаки:

  • вибрации, скрежет, стуки со стороны КПП;
  • появление пробуксовки независимо от качества дорог;
  • упала мощность двигателя;
  • переключение скоростей происходит хуже.

Если продолжать передвижение за рулем данного автомобиля, не прибегая к диагностике автомобильной системы, вариатор в скором времени выйдет из строя, в результате чего придется поменять на новое устройство. Цена вариатора достаточно высока.

Основные этапы замены отработавшего масла

Провести замену масла в вариаторе Митсубиси Аутлендер XL, точно также как и на других версиях данной иномарки, можно как самостоятельно, так и с помощью компетентных специалистов. В приоритете у водителей-новичков остается второй вариант. Автовладельцы со стажем предпочитают своими руками проделывать подобные работы.

При самостоятельной замене трансмиссионной жидкости необходимы: масло, набор ключей, новая резиновая прокладка, шайба для пробки картера. Из подручных средств: резиновые перчатки, ветошь, емкость (таз), куда будет сливаться жидкость, лейки со шлангом (2 шт.).

Отдавать предпочтения следует оригинальным маслам. Например, для серии XL подойдет DIA QUEEN CVTF-J1. Преимущество данной жидкости в том, что она обеспечивает максимальную защиту от износа, независимо от того, в каком режиме эксплуатируется машина.

DIA QUEEN CVTF-J1

  1. Необходимо прогретую иномарку загнать на ровную площадку. Как правило, в качестве такой площадки выступает смотровая яма. Водителю должно быть обеспечено максимум пространства для работ по замене. Необходимость прогрева машины в том, чтобы было возможно максимально эффективно осуществить правильный замер уровня горючего.
  2. При помощи щупа представляется возможным осуществить замер трансмиссионной жидкости. На щупе присутствуют следующие отметки: «Cold», «Medium» и «Hot». Уровень горючего должен находиться в районе последней отметки.
  3. Целесообразно снять имеющуюся защиту с картера, которая предназначена для предотвращения механических повреждений. Она закреплена болтами. Понадобится тряпка, чтобы протереть картер вариатора. Защита картера расположена под днищем иномарки.
  4. Необходимо прикрепить лейку к картеру близи сливной пробки.
  5. Откручивается пробка, после чего вооружившись тазиком, следует подождать, пока сольется старое масло (около 6 литров).
  6. Заливать в систему Аутлендер ХЛ нужно столько масла, сколько и слилось. Далее необходимо привести в действие силовую установку, поочередно несколько раз переключать передачи. После данной процедуры стоит снова проверить имеющийся уровень масла в вариаторе, при необходимости долить его.

Следует отметить, что в хорошем состоянии старое масло не должно иметь резкий неприятный запах, быть темного цвета.

Промывка вариаторной коробки

Как правило, требуется промывка вариатора. Специально для этого необходимо снова слить масло из коробки, снять картер. После этого нужно очистить внутреннюю часть картера от масляных загрязнений. В качестве чистящего средства подойдет обычный керосин. Также, необходима промывка фильтра, который предназначен для совершения глубокой очистки. В завершении работ следует все демонтированные элементы установить на их место, залить масло в вариатор в коробку.

По стандарту, также необходимо прогнать машину по всем передачам и снова замерить количество масла в коробке. Осуществлять долив стоит малыми порциями. Безусловно, что от правильности замены масла в АКПП в Митсубиси Аутлендер зависит дальнейшая работоспособность автомобиля.

Таким образом, вариаторы отличаются простотой конструкции. Они экономичнее в плане расхода горючего, чем классические АКПП. Их обслуживание сводится к тому, что нужно своевременно менять масло. Замена масла в вариаторе Аутлендер не является сложным процессом.

Как заменить масло в вариаторе Mitsubishi Outlander XL? Трудно, сложно, но можно

Как заменить масло в вариаторе Mitsubishi Outlander XL расскажем, и не только потому, что число таких машин неуклонно растет, просто возможности для полноценного обслуживания есть далеко не во всех регионах. Вследствие этого кому-то будет значительно проще, зная как выполнить эту процедуру выполнить ее самостоятельно, чем гнать автомобиль за несколько сотен километров для простой замены масла в вариаторе.

Что представляет собой этот узел?

Автомобили с такими устройствами поступают в основном из Японии и Америки. Вариаторы стали устанавливать вместо механических и автоматических коробок передач. Он представляет собой бесступенчатую трансмиссию, внешне управление которой, позволяет в автоматическом режиме проводить плавное изменение передаточного числа. Это в полной мере дает максимальную эффективность использования мощности двигателя.

В его конструкции предусмотрена установка нескольких передач с приводными ремнями. Шкивы образованы из конических дисков, после сближения или раздвижения которых можно менять передаточные числа передачи. Для начала движения используют обычное сцепление, а в некоторых моделях находят свое применение гидротрансформаторы, которые вскоре после начала движения блокируются.

Руководят работой такой трансмиссии с помощью электронной системы, которая имеет в своем составе системы сервоприводов, блок управления и несколько датчиков. К недостаткам таких приводов относят, прежде всего, срок службы клиновых ремней. Только применение высококачественных и надежных материалов для их изготовления, позволяют продлить срок их службы.

О масла, что применяются в таких узлах

Несмотря на некоторые проблемы, вариаторы по праву считаются более надежными устройствами, чем механические или автоматические коробки передач. При правильном обслуживании, проблем с ними обычно не наблюдается. Завод производитель этой модели не дает рекомендаций по замене масла в этом устройстве, но учитывая условия эксплуатации в наших условиях, такая замена становится актуальной.

Если принято решение о замене, использовать нужно в обязательном порядке оригинальную смазку. Это масло DIA QUEEN CVTF-J1, оно предназначено именно для вариаторов этого автомобиля. Игнорирование этого требования может привести к поломке и дорогостоящему ремонту вариатора.

Как производится замена?

Несмотря на то, что изменение этой жидкости не является очень сложной операцией, все-таки тщательно взвесьте все за и против проведения работы своими силами. Если решение принято окончательно, то следует приготовить инструмент и материалы:

  • Торцевой ключ, а лучше головку на «19»;
  • Два торцевых ключа на «10», причем один с длинной, а другой короткой ручками;
  • Масло для замены объемом 12 литров;
  • Уплотнительную прокладку для поддона;
  • Шайбу для пробки поддона, но в некоторых случаях оставляют старую;
  • Жидкость для очистки снятого поддона. Подойдет ацетон или растворители для эмалевых красок;
  • Две лейки, хорошо подходят вырезанные из пластиковых бутылок;
  • Шлицевая отвертка или нож;
  • Емкость для слива отработанного масла.

Перед заменой нужно проконтролировать уровень масла в агрегате, причем при работающем двигателе. Если он прогрет до рабочей температуры, вытаскивают щуп и смотрят на уровень. Желательно, чтобы оценка была как можно ближе к значку «Hot».

Заливать надо именно до этой отметки. Для слива масла нужно заехать на смотровую яму или автомобильный подъемник. Далее порядок работы будет таким:

  • Снимается защита картера двигателя. Для этого полностью выворачивают два передних болта, а остальные достаточно ослабить. После этого она легко сдвигается и снимается со своего места;
  • Далее нужно взять одну из воронок с отрезком прочной веревки или проволоки, прикрепить ее возле сливной пробки и только потом ее снять. Не забудьте перед этим подставить емкость для сливаемой смазки;
  • После полного слива, для этого может понадобиться около получаса, пробку заворачивают обратно, а через отверстие для щупа заливается свежее масло. Понадобиться вторая воронка;
  • После этого запускают двигатель, прогревают его до рабочей температуры. Обязательно нужно переключать все передачи. После этого снова сливают жидкость;
  • Когда масло слито, надо снять поддон и уплотнительную прокладку, действовать следует осторожно, так как в поддоне еще остается смазочная жидкость;
  • Поддон очищают от остатков смазки, снимают фильтр грубой очистки масла, моют его и оставляют на просушку;
  • После этого устанавливают на свое место магниты в поддоне, фильтр, прокладку, и только потом поддон на свое место;
  • Производится заливка масла в вариатор, контролируя уровень, и запускают двигатель;
  • После прогрева двигателя снова проверяют уровень смазочной жидкости, если все в норме, можно продолжить эксплуатацию машины.

Как видно из рассказа, процесс не представляет собой особых трудностей. Мы постарались доступными словами рассказать, как заменить масло в вариаторе Mitsubishi Outlander XL. Прочитайте еще раз внимательно эту статью, и можно приступить к выполнению работы.

Полезная информация? Сохраните у себя, чтобы не потерять

Как поменять масло в вариаторе Mitsubishi Outlander

Трансмиссионный вариатор используется в Mitsubishi Outlander начиная с 2007 года. Первой моделью, которая поставлялась с таким агрегатом, стал кроссовер версии XL. Изначально это был хорошо зарекомендовавший себя японский вариатор Jatco JF011E. Более поздние версии кроссовера Mitsubishi предлагались с моделями JF016E, гибридные — с JF018E.

При всех известных преимуществах у такой трансмиссии есть и существенный минус — высокая стоимость замены, которая составляет около 30-40 % от цены самого кроссовера. По этой причине важно неукоснительно соблюдать условия эксплуатации агрегата, в том числе связанные с его техническим обслуживанием.

Замена масла в вариаторе Митсубиси Аутлендер относится к тем процедурам, которые определяют срок его жизни. Своевременное ее выполнение обеспечивает:

  • защиту механизмов дорогостоящего агрегата от появления коррозии;
  • поддержание оптимальной температуры механизмов и деталей агрегата;
  • удаление продуктов износа, со временем накапливающихся в трансмиссии.

Что будет, если масло не менять?

В трансмиссии накапливаются продукты износа, постепенно ее засоряя. Фактически мусор становится абразивом, который ускоряет вывод дорогостоящего агрегата из строя. Слышен дополнительный шум, скрежет, стуки и вибрации, управление становится менее отзывчивым, появляются пробуксовки, при ускорении ухудшается динамика.

Перечисленные выше признаки говорят о том, что нужно немедленно заняться обслуживанием или ремонтом вариатора, пока это представляется возможным. В большинстве таких случаев рекомендуется посетить станцию техобслуживания, которая специализируется на автоматических коробках переключению передач.

Вам будет также интересно:

Как поменять масло в вариаторе Mitsubishi Outlander

Необходимо слить старую жидкость, промыть агрегат, установить новый фильтр вместо старого и залить новое масло. Такой алгоритм действий подходит для любого кроссовера этой модели, который поставляется с вариатором.

Выполнить задачу проще всего на яме, эстакаде или в автомастерской, оборудованной специальным подъемным устройством. Перед заменой следует проехать на автомобиле несколько километров, чтобы масло прогрелось до 70-80 градусов. Дальнейший алгоритм действий выглядит так:

  1. Проверяем уровень рабочей жидкости CVT, ориентируясь на график ниже.
  2. Устанавливаем рычаг селектора в любое положение, затем в режим «P» или «N».
  3. Извлекаем щуп, чтобы увидеть состояние трансмиссионного масла.
  4. Если видно, что оно сильно загрязнено, значит необходимо заменить его полностью.
  5. Если масло чистое, то доливаем его до уровня между метками «HOT» на щупе.
  6. Возвращаем щуп на место.

Порядок действий по замене масла в вариаторе

  1. Сливаем рабочую жидкость CVT, сняв пробку внизу картера.
  2. Ставим пробку обратно вместе с прокладкой, затягиваем.
  3. Через заливную трубку заливаем новое трансмиссионное масло.
  4. Запускаем двигатель и даем ему поработать около двух минут.
  5. Перемещаем рычаг селектора во все положения, затем в «P» или «N».
  6. Выключаем двигатель и выполняем еще раз все предыдущие шаги.
  7. Останавливаем мотор и сливаем немного масла для оценки его чистоты. Если оно по-прежнему грязное, то выполняем шаги 1-5, пока оно не станет чистым.

Далее прогреваем двигатель, совершаем небольшую поездку и проверяем уровень жидкости (напомним, он должен находиться между отметками «HOT» на щупе). Крайне важно заливать качественное масло в вариатор на Мицубиси Аутлендер, совместимое с конкретной моделью. Экономия на обслуживании этого сложного агрегата лишена всякого смысла.

Рекомендуем просмотреть это видео, где наглядно продемонстрирован весь рабочий процесс.

Рекомендуем также почитать

Свечи зажигания — устройства, обеспечивающие воспламенение топливно-воздушной смеси в бензиновом двигателе внутреннего сгорания.

Замена салонного фильтра на Мицубиси Аутлендер является плановой процедурой, которую, согласно регламенту ТО, необходимо выполнять каждые 15 тысяч пробеговых километров.

Японская автомобилестроительная компания Mitsubishi Motors представила для РФ новую версию внедорожника Pajero Sport, а также обнародовала ее цену.

Mitsubishi Outlander XL Ultimate+++ › Бортжурнал › Замена жидкости CVT в подробностях

Пробег 100 000 км, пора делать плановую замену жидкости CVT. Первая замена была произведена на 50 000 км вместе с установкой радиатора вариатора.

Расходные материалы:
— жидкость CVT, потребуется 6-7 литров;
2824A006 фильтр масляный тонкой очистки;
2920A096 уплотнительное кольцо теплообменника;
2824A007 фильтр масляный грубой очистки;
2705A013 прокладка сливной пробки;
2705A015 прокладка поддона картера CVT.

Жидкость CVT — выбор пал на Idemitsu CVTF, по соображениям цены и доверия бренду. Код для заказа 30455013-746, канистра 4 л. Нужно две канистры.

Фильтр грубой очистки выбран неоригинальный Cob-web SF332, опять же по соображениям экономии и скорости поставки. У неоригиналов нужно обращать внимание на высоту маслозаборника, она может быть разной для разных вариаторов. Данный фильтр практически не отличается от оригинала, по качеству меня устроил на 100%.

Фильтр грубой очистки поставляется с уплотнительным кольцом, но у неоригиналов его может не оказаться. Если не уверены в комплекте — код кольца 2824A005.

Вот фото новой медной прокладки сливной пробки. Ставить новую или нет — решаем сами.

Приступим. Потребуется яма. Лучше яма, т.к. работать надо и снизу и сверху.

Снимаем защиту картера. Берём тару ёмкостью не менее 8 литров, откручиваем сливную пробку, и оставляем сливаться старую жидкость. У меня на цвет она была коричневого цвета, прозрачная, с лёгким запахом фрикционов. В общем, нормальное состояние. Это была Dia Queen CVTF-J1.

Пока сливается жидкость, поменяем фильтр тонкой очистки. Фильтр находится за теплообменником вариатора, который находится под аккумулятором. Получить доступ к нему можно двумя путями: 1) сверху, сняв аккумулятор и полку аккумулятора; 2) сбоку-снизу, сняв колесо, подкрылок, нижний и левый пыльники двигателя. В этот раз я пошёл первым путём.

Снимаем аккумулятор и поддон, видим два элемента полки.

Снимаем их. Некоторую сложность могут вызвать нижние болты, но при наличии хорошего инструмента проблем не возникнет. Получаем доступ к теплообменнику.

Под теплообменник подкладываем большое количество хорошо впитывающей ветоши, чтобы собрать жидкость, которая выльется при откручивании теплообменника (примерно 100 мл).

Шланги от патрубков отсоединять не надо. Откручиваем 4 болта и отводим теплообменник.

Теперь очень аккуратно выкручиваем фильтр, чтобы не сорвать резьбу! Шутка. 🙂 Нет там резьбы, просто выдёргиваем фильтр.

Фильтр без вкраплений, он даже не чёрный, а тёмно-коричневый.

Тщательно промываем тряпкой, смоченной в бензине, поверхности теплообменника. Внутри может быть некоторое количество тонкой грязи (металлическая пудра).

Устанавливаем новый фильтр, новое кольцо-прокладку, и прикручиваем теплообменник назад. Момент затяжки всего 4.2 Н·м, очень аккуратно.

С этим всё, можно возвращать аккумулятор с полкой на место.

Перемещаемся вниз, там как раз стекла вся жидкость. Откручиваем поддон, 18 болтов. Последние болты аккуратно, поддерживаем поддон. Помним, что в поддоне ещё пол-литра жидкости, аккуратно его убираем.

Картина с маслом. Обломков ремня и фрикционов нет, стружки нет, на магнитах металлическая пудра (крапинки — это я уже сам натряс грязи). Вроде всё ок.

Отмываем поддон и магниты с помощью бензина.

Снимаем фильтр грубой очистки. Он крепится на трёх болтах. Все болты разной длины, запоминаем их расположение.

В сравнении с новым:

В общем-то фильтр грубой очистки — это металлическая сетка, его можно просто прополоскать в бензине. У меня это вторая замена жидкости, в первый раз я так и поступил, но сейчас решил всё же поменять фильтр, т.к. всё-таки ресурс у него не бесконечный.

После установки нового фильтра тщательно протираем плоскость, к которой прилегает поддон, берём новую прокладку, поддон, и ставим поддон на место. Схемы обжимки болтов для нашего вариатора нет, есть для Outlander III, но там ничего сверхъестественного — затягиваем крест-накрест. Момент совсем небольшой, 7,9 Н·м, не перетяните!

Всё окончательно протираем с бензином, чтобы контролировать возможные течи.

Снова вверх. В отверстие щупа вставляем воронку, обкладываем ветошью на случай розлива, и заливаем новую жидкость CVTF.

Первые 5,5 литров льём не глядя. Заводим двигатель, селектором проводим до D и обратно, задерживаясь на каждом режиме по 10 сек. — чтобы заполнились все каналы в коробке.
Двигатель не глушим, проверяем уровень, доводим примерно до середины меток. Теперь нужно прогреть двигатель до рабочей температуры, желательно прогреть и вариатор, т.е. нужно поездить на машине. Такими манипуляциями нужно довести уровень жидкости до верхней отметки в зоне H при прогретом вариаторе.

Наводим порядок под капотом, ставим на место защиту двигателя.

На этом всё. Осталось сбросить счётчик деградации жидкости CTV. Для этого нужно диагностическое оборудование и программное обеспечение, заточенное под Mitsubishi.

За 50 000 км пробега с радиатором у меня накопилось 4 728 единиц. В первые 50 000 без радиатора было накоплено 31 474 единицы. Разница говорит сама за себя — ставьте радиатор, если у вас его ещё нет.

Теперь точно всё. 🙂 Но через недельку проверьте на подтекание поддон!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
