Как Заменить Ремень Грм На Ниве Шевроле ~ SIS26.RU

Замена и установка цепи ГРМ на автомобиле Chevrolet Niva

В процессе эксплуатации все узлы и детали автомобиля подвергаются естественному износу. Приводы газораспределительного механизма (ГРМ) являются весьма долговечными, но рано или поздно перед владельцем встает задача замена цепи ГРМ Нива Шевроле. Однако эта процедура имеет ряд тонких моментов, о которых мы и расскажем.

Как заменить своими руками?

Инструменты и материалы

Алгоритм действий при смене цепи

Алгоритм действий при смене ремня

Последствия несвоевременной смены

Комментарии и Отзывы

Когда менять?

В заводской инструкции для цепного привода Нивы с двигателем ВАЗ-2123 инжектор не указана периодичность замены. Признаком грядущей смены становится увеличившаяся шумность работы привода и невозможность дальнейшего натяжения цепи. Обычно такая картина начинает проявляться ближе к 100 тыс. пробега. Основная масса владельцев Шеви Нива стараются осуществить переборку привода клапанов своих машин именно на таком пробеге.

Для ременного привода инжекторного двигателя Opel Ecotec Z18XE завод установил срок замены один раз в шесть лет. Или через каждые 120 тыс. км пробега.

Выбор деталей

При покупке новой цепи желательно проверить ее качество. Для этого ее держат в горизонтальном положении боковыми частями звеньев вниз. Если провисание концов цепи превышает 10 мм, то лучше выбрать другую деталь. Также необходимо подобрать остальные элементы привода ГРМ.

Детали производства АвтоВАЗ и артикулы:

  • цепь — 21214-1006040-82;
  • комплект шестерен — 2123-1006020-86;
  • успокоитель — 21214-1006100-01;
  • башмак натяжителя цепи — 21214-1006090-01

Не менее распространенным вариантом является готовый комплект деталей производства фирмы «Русмаш» (номер 10–1006001). Одним из отличий такого набора является автоматический натяжитель Пилот, который по своим геометрическим размерам полностью соответствует штатной детали. Конструктивной особенностью натяжителя является возможность автоматической корректировки растяжения цепи. При этом для его работы не нужно подачи масла, все осуществляется при помощи пружин. Натяжитель Пилот поставляется и отдельно от набора (номер детали 21214–1006060).

На очень ранних машинах Нива Шевроле выпуска с 1998 до 2002 года встречается «гибридная» модель двигателя, которая оснащена двухрядной цепью и элементами натяжения цепи от ВАЗовской «классики». На такие машины нужны свои запчасти, которые покупаются только после разборки двигателя и выяснения типа детали.

Для замены ремня на двигателях Opel обычно приобретают оригинальный комплект для замены (артикул 1606306) или его аналог Contitech (CT 975 K3). При замене ремня обязательно ставится новая помпа, наиболее частым выбором являются детали производства SKF (VKPC 85624) или Hepu (PK03270).

Как заменить своими руками?

Замена цепи ГРМ Нива Шевроле является трудоемкой процедурой, которую своими руками может выполнить только достаточно опытный владелец. Для людей, мало знакомых с конструкцией автомобиля и технологиями ремонта двигателей, такая работа может стать неподъемной. Перед началом самостоятельной работы необходимо подготовить инструменты, купить запасные части и найти помещение для проведения работ.

Некоторые владельцы для ускорения процесса замены просто ставят новую цепь без снятия передней крышки, но такая смена недопустима. Необходимо менять шестерни привода, поскольку зубья на них уже имеют износ и будут плохо взаимодействовать с новой цепью. Также должны меняться устройства для натяжения цепи.

Инструменты и материалы

Для проведения ремонта потребуется следующее:

  • ключ специальный или головка, для гайки шкива (38 мм). Ряд владельцев делают такую головку самостоятельно, используя в качестве заготовки баллонный ключ для колес грузовиков (32 на 38 мм);
  • ключи или головки размеров 8, 10, 13, 17, 22 мм;
  • ключ для тормозных трубок;
  • свечной ключ;
  • пассатижи;
  • молоток;
  • отвертка с плоским жалом;
  • ветошь для протирки;
  • чистая тряпка для накрывания головки двигателя.

Для замены цепи ГРМ на Chevrolet Niva 2006 года выпуска понадобятся новые детали:

  • цепь и три шестерни для привода валов (на основной вал, на распределительный и на вал масляного насоса);
  • натяжитель и успокоитель цепи;
  • лобовой сальник на коленчатый вал;
  • прокладки крышки привода механизма ГРМ и помпы.

Алгоритм действий при смене цепи

Необходимо предпринять следующие действия:

  1. Установить автомобиль на яму, поставить на ручной тормоз и подложить под колеса противооткатные упоры.
  2. Демонтировать защитный экран картера двигателя и коробки передач.
  3. Слить охлаждающую жидкость и снять радиатор с установленными на нем вентиляторами. При наличии на машине кондиционера следует слить хладагент из системы. Можно избежать слива жидкостей путем аккуратного отведения блока радиаторов в сторону.
  4. Отключить привод управления дроссельной заслонкой.
  5. Убрать корпус воздушного фильтра, сняв его с корпуса дроссельной заслонки.
  6. Снять датчик положения коленчатого вала, и ослабить крепление генератора.
  7. Убрать ремень привода вспомогательных агрегатов.
  8. Демонтировать натяжной и обводной ролики.
  9. Снять верхнюю крышку распределительного вала и накрыть двигатель сверху чистой тряпкой.
  10. Отогнуть отверткой стопорную шайбу и сорвать с места 17-мм болт.
  11. Открутить крепление помпы и снять ее с двигателя.
  12. Начать снятие лобовой крышки — отвернуть две гайки на верхней части и семь болтов по периметру.
  13. Выкрутить один болт крепления кронштейна генератора.
  14. Поставить машину на четвертую или пятую передачу и сдернуть 38-мм гайку на шкиве.
  15. Выкрутить свечи и выставить метки на коленчатом валу и шестерне распределительного вала.
  16. Снять шкив и отвернуть три гайки нижнего крепления лобовой крышки. Они расположены на поддоне двигателя.
  17. Отвернуть два болта крепления успокоителя и снять его.
  18. Отогнуть фиксаторы шайбы на шестерне масляного насоса и сдернуть 17 мм болт крепления.
  19. Снять масляные магистрали с натяжителя при помощи ключа для трубок тормозов.
  20. Открутить из тройника 22-мм гайку датчика низкого давления масла. Эта операция необходима при запланированной установке натяжителя «Пилот».
  21. Снять при помощи свечного ключа тройник и установить на его место датчик давления.
  22. Отвернуть две 10-мм гайки крепления натяжителя и убрать его. Снимать верхнюю гайку удобнее всего трубчатым ключом и пассатижами.
  23. Демонтировать цепь и все три шестерни.
  24. Вынуть отверткой старый сальник коленчатого вала из лобовой крышки.
  25. Тщательно протереть крышку и посадочное место для сальника от грязи ветошью.
  26. Запрессовать новый сальник. Для облегчения задачи его можно смазать маслом и использовать старую деталь в качестве оправки.
  27. Установить новый башмак натяжителя. При установке необходимо обеспечить минимальный зазор между корпусом и болтом — натяжитель должен легко ходить по болту, но не иметь люфта. Только в этом случае будет обеспечиваться правильная натяжка цепи.
  28. Надеть шестерни масляного насоса и коленчатого вала. При установке деталей необходимо ставить дистанционные и стопорные шайбы.
  29. Загнуть шип шайбы фиксатора под прямым углом, и затянуть болты. Если фиксирующий шип плохо входит в отверстие шестерни, то его необходимо немного подточить.
  30. Одеть шестерню на вал привода клапанов. Метка на шестерне (на задней части) должна располагаться напротив метки на головке.
  31. Смонтировать успокоитель.
  32. Выставить коленчатый вал в ВМТ (верхнюю мертвую точку). Для этого на шестерне есть метка, расположенная напротив шпоночного паза.
  33. Надеть новую цепь, предварительно смочив ее моторным маслом. Цепь правильно надевать от коленчатого вала, далее через масляный насос к распредвалу. Такой метод позволит равномерно натягивать цепь между шестернями. При этом необходимо следить за соответствием меток на шестернях, вращать можно только вал масляного насоса.
  34. Поставить натяжитель, смазав привалочные поверхности герметиком. Отверстие в корпусе натяжителя, через которое видна рабочая пружина, должно быть направлено вверх.
  35. Проверить метки и степень натяга. Выдернуть чеку из натяжителя, установив его в рабочее положение.
  36. Провернуть вал двигателя на несколько оборотов для проверки меток.
  37. Затянуть болты шестерен распредвала и насоса, и загнуть стопоры.
  38. Установить лобовую крышку, предварительно смазав привалочные поверхности и прокладку герметиком.
  39. Наживить крепежные гайки и установить кронштейн генератора.
  40. Установить на место шкив и затянуть все болты крепления крышки.
  41. Установить на место клапанную крышку.
  42. Параллельно можно отремонтировать привод вспомогательных агрегатов, заменив натяжные ролики и сам ремень.
  43. Установить помпу с новой прокладкой. Для надежности поверхности нужно промазать герметиком.
  44. Затянуть 38-мм гайку шкива.
  45. Надеть ремень агрегатов и присоединить все снятые разъемы.
  46. Поставить на место радиаторы. При этом рекомендуется проверить состояние шлангов и хомутов. Изношенные детали необходимо заменить новыми.
  47. Залить охлаждающую жидкость.
  48. Провести пробный пуск двигателя. Если он завелся нормально, то его необходимо прогреть.
  49. Заглушить двигатель и убедиться в отсутствии течей через патрубки.
  50. Установить оставшиеся детали.
  51. Если автомобиль оснащен кондиционером и был слит хладагент, то его необходимо заправить в специализированном сервисе.

На фото продемонстрированы некоторые моменты при замене цепи на Шевроле Нива.

При установке шкива необходимо проверить правильность установки зажигания, которое может выставляться по венцу на шкиве. На зубчатом венце шкива имеется участок без одного зуба. При нахождении поршня первого цилиндра в ВМТ этот участок находится в нижнем положении. При этом двадцатый зуб при отсчете против часовой стрелки должен находиться напротив датчика положения коленчатого вала.

Взаимное положение меток на шкиве

Алгоритм действий при смене ремня

Замена ремня процедура более сложная, поэтому понадобится следующий инструмент:

  • полный набор гаечных ключей и головок;
  • отвертки с плоским и крестообразным жалом;
  • стопор для распределительных валов, хотя эта деталь необязательна. При желании можно приобрести набор фиксаторов валов JTC-4186.

Для мотора Опель нужны свои запчасти:

  • оригинальный (или аналог) комплект ГРМ на мотор Z18XE (ремень и три 3 ролика);
  • оригинальная (или аналогичная) помпа охлаждающей жидкости.

Сам процесс замены ремня на автомобиле, оснащенном мотором Опель с ГУРом (гидравлический усилитель руля) следующий:

  1. Осуществить демонтаж радиаторов двигателя и кондиционера с установленными на них вентиляторами. При этом будет слита охлаждающая жидкость.
  2. Демонтировать корпус воздушного фильтра.
  3. Убрать ремень привода генератора и компрессора. При этом снимается и механизм натяжения ремня.
  4. Снять верхнюю часть пластикового кожуха ГРМ.
  5. Установить метки на шестернях валов — они должны совпасть и находиться напротив. При этом метка на шкиве должна совпадать с засечкой на картере мотора.
  6. Выкрутить винты и снять датчик положения коленвала, а также ролик натяжения ремня ГРМ. Крепление ролика обычно легко не откручивается, его часто сбивают зубилом.
  7. Снять помпу, установленную на трех болтах.
  8. Очистить привалочные поверхности, смазать их высокотемпературным герметиком и установить новую помпу.
  9. Установить новый ремень привода и натяжные устройства. Проверить совпадение меток на валах, провернуть двигатель несколько раз и повторно убедиться в соответствии меток.
  10. Установить снятые детали.
  11. Залить новую охлаждающую жидкость.
  12. Обратиться в специализированный сервис и заправить систему кондиционирования.

На фото показаны этапы замены ремня привода ГРМ на Шеви Ниве с мотором Опель.

На видеоролике от автора Александр Дизер показан полный процесс замены ремня на Ниве с двигателем Опель.

Стоимость замены

Стоимость замены цепи составит 2600 рублей при покупке готового комплекта. При покупке деталей по отдельности стоимость деталей составит — 800 рублей цепь, 1500 рублей за комплект шестерен, 240 рублей за успокоитель и натяжитель и 550 рублей за натяжитель. При покупке комплекта по отдельности владелец должен располагать суммой не менее 3100 рублей. К этому необходимо добавить порядка 300 рублей на новый сальник, около 1 тыс. рублей за жидкость для охлаждения и до 3 тыс. рублей за заправку кондиционера (если он присутствует и есть необходимость).

Покупка ремня для моторов Опель облегчит кошелек владельца на сумму от 3300 до 4 тыс. рублей. Цена помпы находится в пределах от 2800 до 6300 рублей. К этому необходимо добавить еще порядка 1 тыс. рублей на замену охлаждающей жидкости и порядка 2-3 тыс. рублей за заправку системы кондиционирования воздуха в салоне. Итоговая цена будет не менее 10 тыс. рублей. Приобретение набора фиксаторов для распределительных валов обойдется еще в 2500 рублей.

Стоимость выполнения работ на специализированном сервисе зависит от города. В Москве и других крупных городах ценник за работу доходит до 7000 рублей. При этом в небольших областных центрах стоимость замены более гуманная и не превышает 2500-3000 рублей.

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неминуем момент, когда она проскочит по зубцам приводных шестерен на одно или несколько звеньев. При этом нарушаются фазы газораспределения и минимальным последствием будет внезапная остановка двигателя. Если цепь проскочит на несколько звеньев, то тарелки клапанов встретятся с днищем поршня. При этом мотор получает сильные повреждения, которые исправляются только путем его переборки. Для ременного привода ситуация более опасная, поскольку ремень просто рвется и происходит встреча клапанов и поршней. В двигателях Опель в каждом цилиндре установлены по 4 клапана, поэтому ремонт такого мотора будет еще более дорогостоящим. Для предотвращения такой проблемы необходимо четко соблюдать регламент замены привода ГРМ.

Фотогалерея

Видео

Весь процесс замены и выставления фаз довольно неплохо показан на ролике (канал автора этот).

Chevrolet Niva GLC › Logbook › Замена ГРМ

Как я уже писал об ошибке P0343, после замены датчика фаз у меня появилась сильная вибрация двигателя…
А ведь еще при промывке гидрокомпенсаторов я заметил несовпадение меток ГРМ… Вообщем подошла очередь его замены…

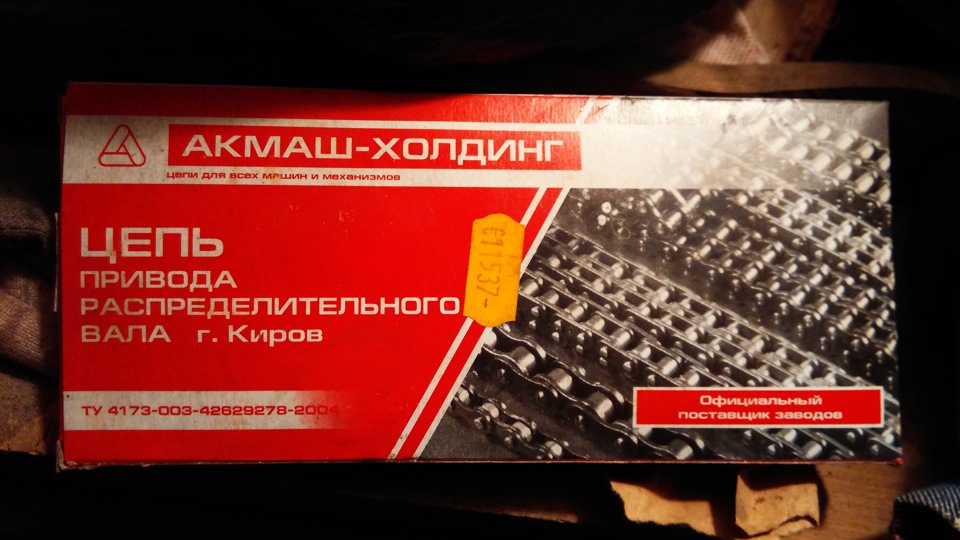

Были куплены: цепь 330р, комплект звездочек 1000р, сальник 60р, новый натяжитель цепи Пилот 420р, башмак + успокоитель 160р, прокладка клапанной крышки 55р, головка на «38» чтоб открутить гайку шкива коленвала!
И я взялся за дело…

Как видите, обошелся без демонтажа вентиляторов и радиатора…

Весь процесс не снимал, чтоб не испачкать телефон 🙂
Башмак натяжителя цепи что-то не хотел вынаться, я тогда разломил его пополам и вытащил… А, как потом оказалось, зря ломал, нужно было просто найти правильный угол, под которым он легко вытаскивается 🙂

Открутил звездочку и снял её с распредвала, снял цепь… А как открутить теперь звездочку маслонасоса?! Оказалось, что в ней нет отверстий, как изображено в мурзилке, за которые её можно удерживать отверткой от проворачивания 🙂 Пришлось снова поставить звездочку распредвала и цепь, и тогда открутил гайку звездочки маслонасоса…

Итак, всё снято… Старая цепь длиннее новой на размер звена… Её и звездочки — в утиль…
Крышка движка промыта бензином, вставлен новый сальник Corteco 12011455B… Установлены новые звездочки и цепь по меткам, натяжитель цепи, башмак, успокоитель… Вообщем-то там ошибиться нельзя, если цепь сместить на зуб, то метка значительно уходит…

Для контроля правильности установки прокрутил гаечным ключом на два оборота коленвал, метки опять совпали, что и требовалось доказать…
Затем промазал красным герметиком края крышки движка и прикрутил её, не забыв прокладку…
Повозиться пришлось с установкой шкива, он ни в какую не хотел насаживаться на коленвал… А косяк был вот в чем: когда я проворачивал коленвал гаечным ключем, он у меня несколько раз срывался, и оставлял вмятины на валу… Они то и не давали шкиву свободно зайти… С горем пополам я все же натянул его на вал с помощью монтировки… И закрутил гайку.
Потом обильно сверху полил моторным маслом звездочки и цепь… И закрыл клапанную крышку, не забыв прокладку… Заодно поставил новые опорный и натяжной ролики (Ina 531 0760 10 по 553р.), и ремень генератора.
Подключил новый датчик фаз и завел двигатель! И что же?! Он замурлыкал как котенок! Никакой вибрации!
конец истории 🙂

Регулировка натяжения ремня генератора в Ниве Шевроле

Основной причиной по которой ремонт генератора бесполезная трата времени и сил это повреждение обмотки. Если это является основной причиной поломки, то придётся производить перемотку или лучше всего совершить покупку нового генератора, нива шевроле тогда прослужит дольше. Конечно можно сдать его в ремонт специалисту который сделает соответствующий ремонт, но гарантий того что это поможет нет, так как гарантий того что перемотка будет качественной не будит, что приведет к неправильному вырабатывания тока. Так же довольно часто выходят из строя щетки, это связанно с тем что они постоянно трутся о ротор. Произвести замену щеток можно так же в домашних условиях.

И так если все-таки вышел из строя на шевроле нива ремень генератора то следует его поменять.

Замена требуется не только если он оборвался, но и тогда, когда очень сильно потерся или потрескался, и чтобы не допустить обрыва в дороге следует время от времени проводить осмотр.

Когда следует менять ремень генератора.

Если вы увидите следующие повреждения то замену следует произвести немедленно:

1. Если виднеются следы износа, порезов или присутствуют трещины.

2. Если ремень начал слоиться и из него лезут нити.

3. Если на нем присутствует масло и он взлохмачен.

Читать еще:  Тюнинг ВАЗ 2111 своими руками

Чтобы произвести его замену нам понадобятся следующие инструменты:

1. Отвертка лучше иметь несколько или набор отверток.

2. Домкрат можно стандартный который шел в комплекте.

4. Желательно иметь универсальный Набор ключей.

Почему выходит из строя ролик?

Прежде чем осматривать ролик на наличие повреждений, необходимо знать по каким причинам он ломается:

  • Попало инородное тело – об этом будут говорить следы и отметины на корпусе ролика.
  • Регулировка ремня выполнена не верно – это относится как к излишне слабой, так и излишне сильной натяжке ремня.
  • Попадание инородного тела . На это указывают следы ударов на корпусе и отметины на плоской стороне ремня.
  • Неверное натяжение ремня – его перетягивание или слабое натяжение. Это негативным образом сказывается как на натяжном ролике, так и на недостаточном исходящем напряжении от генератора.
  • Деталь работает в перекошенном состоянии – от этого будут следы ремня на корпусе.

Установка ремня:

Если ремень куплен и он новый можно приступать к установке:

1. Обесточиваем питание у автомобиля отсоединив клеммы от аккумулятора.

2. Вытягиваем разъем с датчика коленвала, это можно сделать открутив крестообразной, отверткой крепежный болт. После чего снимаем датчик.

3. Устройство которое закрепляется гайкой слегка отвинчиваем и смещаем его к блоку.

4. Ремень который износился снимаем, это сделать легко так как устройство ослабленно.

5. Правую сторону следует поддомкратить, заранее сделав упор на колеса. Ставим ниву на четвертую скорость, так как правое колесо будем вращать.

6. Тянем его постепенно снимая его со шкива помпы, колесо крутим вытаскивая постепенно ремень со шкива.

Ремень который вы сняли уже как правило не подлежит ремонту, поэтому сняв старый сразу переходим к установке нового.

1. Набрасываем в начале на шкив коленчатого вала, а уже потом на все остальное.

2. Лучше всего когда процедура заканчивается надеванием на шкив генератора. Колесо все время вращается до полного одевания.

3. После того как устройство установится на свое посадочное место его следует закрепить болтом.

Следует знать в какой последовательности накидывается на шкивы:

· Это Шкив коленвала.

· Затем на натяжной ролик.

· После чего правый нижний шкив.

· Ролик который находиться под генератором.

· Потом шкив помпы

· И уже в конце шкив генератора.

После всего этого его следует хорошо подтянуть. Так как если натяжение будит слабым то батарея не будит обеспечена нужным ей зарядом.

4. Датчик устанавливаем на свое место.

На шеви лучше всего себя зарекомендовали ремни фирмы LUZAR.

Единственным легким вариантом ремонта является его замена или можно натянуть его, остальные проблемы которые возникают как правило устраняются только сняв его.

Замена роликов ремня генератора на нива шевроле : 1 комментарий

Видос с роликом от Калины ,там Водятел-Дебил , не слова не обмолвился , то что болт крепления ролика с ЛЕВОЙ резьбой . Будьте внимательны .

Под капотом периодически бы свист ремня и шелест. По звуку похоже как шарики в подшипнике перебирались.

В 90% случаев ремень навесного оборудования у шнивы (который иногда неверно называют «ремень ГРМ») свистит когда проскальзывает! Проскальзывать он может потому что плохо натянут, либо намок в воде или масле (смазке).

Как снять генератор.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с натяжным роликом, извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя. Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места. Как видите процесс по замене ремня генератора несложный, но очень емкий, особенно если при этом еще есть необходимость в замене генератора на нива 2121. Поэтому Вам решать производить ремонт самостоятельно или обратиться в специальный сервис.

Ремень генератора: когда нужна замена ремня Шевроле Нива

Прежде всего, по регламенту на Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов следует проводить каждые 15 тыс. км пробега. Другими словами, проверять ремень нужно на каждом ТО, параллельно замене фильтров, моторного масла и т.д.

Что касается замены, на практике по пробегу необходимо осуществлять замену каждые 50-60 тыс. км, по времени менять ремень лучше каждые 2-3 года. Однако следует учитывать, что эти данные актуальны для оригинальных ремней или аналогов высокого качества.

Обратите внимание, если используются дешевые изделия сомнительного качества, случайно приобретена подделка под оригинал, тогда замена может потребоваться намного раньше. Не редки случаи, когда новый ремень генератора свистит сразу после установки, быстро изнашивается и рвется уже через 10-15 тыс. км пробега.

  • Идем далее. Следует также учитывать, что уделить внимание ремню привода вспомогательных агрегатов может потребоваться не только в рамках плановой проверки, но и в том случае, если с ремнем возникли проблемы.

Как правило, основными признаками принято считать:

  • свистит ремень генератора;
  • имеются проблемы с зарядкой АКБ;
  • возросло усилие на руле, ГУР работает некорректно;
  • появился посторонний шум при работе ДВС;
  • кондиционер автомобиля не работает должным образом;

При появлении таких симптомов применительно к Ниве, а также во время плановой проверки, ремень Нива Шевроле нужно осмотреть визуально, а также проверить его натяжение. Дело в том, что данное резинотехническое изделие подвержено деформации, разрушению и старению. Естественно, в процессе эксплуатации ремень может вытягиваться, расслаиваться, трескаться и т.д. В конечном итоге, может произойти обрыв.

Также состояние даже нового ремня может значительно ухудшится в том случае, если на его поверхность попадает масло, топливо, другие смазки и технические жидкости, химические реагенты, кислоты и тому подобное. Такие жидкости быстро разъедают резину и разрушают сам ремень, что также не добавляет ему прочности. В любом случае, ремень нужно внимательно осматривать.

Более того, даже если визуально ремень генератора (он же ремень привода вспомогательных агрегатов, ремень привода навесного оборудования) не вызывает нареканий, необходимо проверить его натяжение. Как правило, часто бывает так, что ремень выглядит нормально, но растянулся. Само собой, он начинает проскальзывать на шкивах.

В подобной ситуации необходимо сначала проверить натяжение и подтянуть ремень Шевроле Нива. Если же подтяжкой проблему решить не удается, остается только замена ремня генератора Шевроле Нива.

Зачем проводить регулировку ремня генератора

Перетянутый ремень при работе издаёт свист. При этом износ подшипников идёт быстрее, чем положено. Вдобавок, ремень перегревается, и значит, он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но недотянутый ремень изнашивается ещё быстрее. Причина – в усилении вибрации.

Обратите внимание: на ремне генератора «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123. Остановка помпы не обязательно приведёт к перегреву. Но без неё мотор эксплуатировать нельзя.

Причины появления свиста: неправильная регулировка, высокая степень износа. Делайте выводы.

Как поменять ремень на ниве шевроле видео

Приветствую всех автолюбителей. Сегодня речь поведу опять о моем Шевике, который в последнее время стал доставлять мне удовольствие с ним возиться. Поломки посыпались одна за другой, впрочем, они были как бы следствием друг друга. Тут даже можно отследить хронологию:

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

И вот сегодня купил еще один ремень генератора(чтобы был на замену), также купил нового «гену» и установил его. В инете даже нету понятной инструкции о замене генератора, как его снять, какой выбрать ремень и как обратно все установить и правильно натянуть ремень на все агрегаты. А потому я сподобился записать для нуждающихся полнейший фото и видео отчет. Поехали:

Сначала расскажу о генераторе

Отнес старый , мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.

Единственное — шкиф чуть шире, на 1 ручеек, а значит придется с натягом ремня повозиться — нужно будет смотреть, прижать ремень ближе к генератору или дальше, чтобы он потом встал на канавки и не съезжал. Как оказалось — нужно было прижимать вплотную к гене, вот так:

А вот так было неправильно, ремешок начал съезжать с роликов и дико свистеть, ибо не попал в канавки:

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Замена и натяжение ремня привода вспомогательных агрегатов Шевроле Нива — DRIVE2

Для удобства был откручен и снят воздушный патрубок.

Смысл действий понятен из фото. В ремень упираю брусок, с закрепленным к другому концу электронным безменом. На брусок устанавливаю линейку, совместив нулевое деление с кромкой воздушного раструба.

Замена ремня генератора Шевроле Нива

Рукой тяну за безмен до показания 7. По кромке воздушного раструба смотрим величину прогиба. Если более 12 мм то ремень нужно натянуть, иначе ослабить.

Добиваемся прогиба в 12 мм, проворачиваем шкив и вновь проверяем и регулируем натяжение. Первая — обозначена стрелкой на фото 1; Вторая и третья — находятся возле регулировочного винта.

Они показаны на фото 2. Сам винт на первом рисунке находится между точками Вращаем ключ влево — натяжение ослабляется фото 2. При слишком сильном натяжении могут выйти натяжка ремня шевроле нива видео строя подшипники водяного насоса и генератора. Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Схема проверки натяжения клинового ремня привода водяного насоса и генератора: Прогиб А должен натяжка ремня шевроле нива видео 10—15 мм, прогиб В — 12—17 мм.

Это приведет к быстрому износу АКБ. Если приложить усилие в Н 10 кгспрогиб между шкивами водяного насоса и генератора должен составлять мм, между шкивами коленвала и помпы — мм.

AndroVol › Блог › Замена и натяжение ремня привода вспомогательных агрегатов Шевроле Нива

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Проверяют натяжение ремня его прогибом между шкивом генератора и шкивом водяного насоса. При нормальном натяжении ремня прогиб «h» под действием нагрузки 7,6 кгс должен быть равен (12±1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проворачивают коленвал на два оборота и вновь проверяют натяжение ремня.

Как же проверить правильность натяжения ремня? Знаю, что многие не заморачиваеются и судят о правильном натяжении чисто по ощущениям пальцев. Но я пошел другим путем. Для этого мне понадобился электронный безмен и обычная линейка. Для удобства был откручен и снят воздухоподающий патрубок.

Смысл действий понятен из фото. В ремень упираю брусок, с закрепленным к другому концу электронным безменом. На брусок устанавливаю линейку, совместив нулевое деление с кромкой воздушного раструба. Рукой тяну за безмен до показания 7.6 кг, брусок давит на ремень, прогибает его, линейка вместе с бруском идет вниз. По кромке воздушного раструба смотрим величину прогиба. Если более 12 мм то ремень нужно натянуть, иначе ослабить. Добиваемся прогиба в 12 мм, проворачиваем шкив и вновь проверяем и регулируем натяжение.

Замена ремня генератора Нива Шевроле полная инструкция

Замена ремня генератора Нива Шевроле не регламентируется какими либо цифрами, но производитель четко оговаривает сроки проверки целостности приводного ремня. Проверять состояние ремня генератора необходимо раз в 15 тысяч километров. Если ремень потрескался, видны разлохмачивания и замаслен, то его необходимо заменить. Еще одним поводом к замене может служить «визг» проскальзывающего ремня Сhevrolet Niva, который не исчезает даже после регулировки натяжения.

Если на вашей Шевроле Нива стоит кондиционер, то для того, что бы добраться до ремня генератора придется снять ремень привода компрессора кондиционера. Для этого загоняем машину на яму или эстакаду и снимаем защиту двигателя. Придется снять еще и передний брызговик, открутив саморезы.

Для снятия ремня кондиционера на Шевроле Нива ослабляем затяжку двух болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки. Смотрим на картинке далее.

Ослабший ремень легко снимаем руками.

После замены ремня генератора, ремень кондиционера устанавливаем в обратной последовательности и производим его натяжение. Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами компрессора и коленчатого вала. При усилии нажатия около 10 кгс прогиб ремня должен составлять около 8,0 мм.

А теперь вернемся к замене ремня генератора Шнивы. Для замены ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу. Это позволит легко ослабить натяжение.

Затем головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика. Ключом или головкой «на 13» вращаем регулировочный болт против часовой стрелки, ослабляя ремень. Снимаем ремень с натяжного ролика и других шкивов.

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня. Схема правильного расположения приводных ремней на следующем фото.

Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. При усилии нажатия около 8,0 кгс прогиб ремня должен составлять около 12 мм. перетягивание ремня не сулит ничего хорошего. Мало того, что ремень генератора быстро износится, так еще и сократит срок работы подшипников вспомогательных агрегатов вашей Сhevrolet Niva.

Как Заменить Ремень Грм На Ниве Шевроле

4.6 Замена ремня ГРМ

Не сгибайте и не перекручивайте ремень!
После снятия ремня ГРМ не вращайте коленчатый вал и распределительный вал, чтобы не повредить внутренние компоненты двигателя через впускное отверстие клапана в нижней части поршня!
Перед установкой ремня тщательно очистите остатки зубчатых колес наших клиентов, полностью удалив грязь, жир и воду из вклада!
Ремень ГРМ должен быть установлен в прохладном двигателе!

Читать еще:  Ремкомплект ГРМ для бензинового двигателя 2

Детали установки компонента синхронизации

  1. Затяните стояночный тормоз, поддерживайте задние колеса с помощью зубчатых колес, затем подсоедините переднюю часть автомобиля и установите его на опоры (см. Рисунок). Схема установки опор для крепления автомобиля в поднятом положении) При правильной установке снимите картер.
  2. Отпустите радиатор. постарайтесь не допустить попадания антифриза на приводные ремни.
  3. Снять радиатор.
  4. Снимите охлаждающий вентилятор и шкив водяного насоса.
  5. Снимите приводной ремень, насос управления, компрессор K / V и генератор.
  6. Отвинчиваем наш клиент, остается свеча зажигания.
  7. Снимите экран щитка распределителя.
  8. Снимите опорный рычаг промежуточного ролика приводного ремня компрессора K / V.
  9. Снимите трубку, соединяющую крышку ГРМ с втулкой воздушного абсорбера.
  10. Снимите шланг охлаждающей жидкости с термостата.
  1. Поверните коленчатый вал с помощью болта его шкива, чтобы привести двигатель в положение ВМТ поршневого конца первого цилиндра.
  1. Открути это шкив коленчатый вал и, если есть подходящий съемник, снимите последний.
  2. Снимите верхнюю и нижнюю части передней крышки ГРМ.
  3. Проверьте левую точку выравнивания распределительного вала с противоположным знаком в верхней части задней крышки картера ГРМ.

Замена ремня генератора на шевроле нива с кондиционером

Всем привет.Смена ремня генератор генератора Шевроле Нива с кондиционером не сложно, когда есть гараж.

Изменения в Шевроле Нива

смена ремня привод вспомогательных агрегатов.

  1. Убедитесь, что знак совмещения передач выровнен коленчатый вал в опасности для корпуса масляного насоса.
  1. Временно замените болт коленвала, позволяя ему вращаться.
  1. Снимите гайку натяжителя, раскройте последний узел и снимите ремень ГРМ.

Зубные дефекты распространены приводной ремень тайминг

  1. Тщательно проверьте состояние снятого ремня, для которого конструкция предназначена для выявления дефектов (см. Рисунок) Общие дефекты ремня зубчатого механизма) меняет это.
  1. Вручную проверьте натяжение шкива натяжителя.
  1. Оцените состояние пружины натяжителя.
  2. Дефектные компоненты меняются.

Детали установки таймера

  1. Убедитесь, что двигатель все еще находится в положении ВМТ конца такта сжатия поршня первого цилиндра.
  1. Заменить натяжитель пружины.

Если монтажный штифт отсутствует, то резьбу необходимо смазать фиксирующим герметиком, прежде чем вкручивать его в блок двигателя.

Используя стержневой ключ, полностью выдвиньте натяжитель и временно затяните его фиксатор.

После отслеживания совмещения меток совмещения установите ремень. белые полосы на ленте ремня совмещаются с метками точек совмещения на шестернях распределительного вала и распределительного вала. Убедитесь, что ремень расположен так, что стрелка, отмеченная на его ремне, указывает в сторону от двигателя (в сторону передней крышки привода ГРМ).

Модели Infiniti QX4, описанные в данном руководстве, оснащены 3,3-литровым двигателем. 133.ремень ГРМ. Во время монтажа между распределительными валами должно быть 40 зубья ремня, между колесами левого распредвала и коленвалом. 43 зуб.

Удерживайте натяжитель гаечным ключом и ослабьте его стопорную гайку.

Поверните натяжитель с помощью гаечного ключа на 70-80 градусов по часовой стрелке и снова временно затяните гайку.

Поверните коленчатый вал по часовой стрелке на уровне кинематографа на два полных оборота до конца банкноты, доводя его до конца ВМТ такта сжатия поршня первого цилиндра.

Нажмите на ленту в этой области между правой звездочкой распределительного вала и натяжным роликом. 98 Н (10 кгс).

Проденьте лезвие зонда до 0,35 мм и ширина 1 5,7 мм в зазор между лентой ремня и натяжным роликом.

Медленно поверните коленчатый вал по часовой стрелке, чтобы лезвия шпилек на сто процентов втянулись под ремень.

Особенности замены цепи ГРМ в Ниве Шевроле своими руками

Механизм ГРМ в двигателе – это сложный и ответственный узел, который синхронизирует коленвал и распредвал. От этого зависит работоспособность мотора. Обрыв ремня или цепи приводит к капитальному ремонту, поэтому за его состоянием нужно следить и проводить своевременную замену изношенных узлов. Двигатель довольно простой и ремонтопригодный, замену цепи ГРМ Нива Шевроле легко выполнить своими руками и без сложного специального инструмента. Рассмотрим порядок действий при замене.

Устройство и признаки неисправности цепи ГРМ на Ниве

Конструктивно двигатель ВАЗ 21214, устанавливаемый на Chevrolet Niva, аналогичен любому двигателю классических Жигулей. Отличия заключаются в применении гидронатяжителя в механизме ГРМ, гидрокомпенсаторов клапанов и однорядной цепочки вместо двухрядной. Кроме того, двигатель современного автомобиля оснащен впрыском топлива, кондиционером, гидроусилителем, что несколько осложняет ремонт.

Цепь в газораспределительном механизме считается надежнее зубчатого ремня. Она не рвется, имеет дополнительный запас прочности. Заводская инструкция предписывает производить замену на пробеге 100 тыс. км, или при первых признаках неправильной работы. При этом износу подвергается не только цепь, но и звезды распредвала и коленвала. Выработка и естественное растяжение цепи приводит к смещению фаз газораспределения и ухудшению работы двигателя.

Симптомы неисправностей ГРМ Шевроле Нива:

  • периодически появляется ошибка двигателя на приборной панели;
  • неуверенный холодный пуск;
  • посторонние металлические звуки в районе передней крышки мотора;
  • падение мощности и приемистости двигателя;
  • перегрев мотора, ухудшение состояния выхлопных газов;
  • увеличение расхода топлива.

Важно! Самым простым и надежным способом определить неисправность является оценка его работы на слух. Тонкий металлический звон из-под крышки говорит об ослаблении натяжения цепи. При сильном износе звук становится похожим на тарахтение дизельного мотора.

Основные причины ускоренного износа цепи и звездочек в механизме ГРМ – это низкокачественное масло и его нерегулярная замена, эксплуатация двигателя в экстремальном режиме, брак заменяемых запчастей.

Выбираем инструменты и запчасти для замены

Замена цепи ГРМ на Шеви Нива невозможна без смотровой ямы или подъемника. Поэтому перед тем как самостоятельно решиться на подобный ремонт, требуется найти подходящее место. Удобный доступ снизу необходим для снятия защиты двигателя и удобства откручивания шкивов вспомогательных агрегатов. Снимать придется радиатор с вентиляторами и сливать охлаждающую жидкость. В среднем вся операция по замене займет от 3 до 5 часов.

Необходимые инструменты для ремонта:

  • набор ключей и головок от 8 до 21;
  • свечной ключ;
  • плоскую отвертку;
  • пассатижи;
  • динамометрический ключ (желательно, но не обязательно);
  • ключ для тормозных трубок (для откручивания масляной магистрали);
  • специальный ключ на 38 для гайки шкива коленчатого вала или подходящая торцевая головка;
  • молоток, монтажка, ветошь.

С запчастями для ремонта тоже все просто. Покупайте их только в проверенных магазинах и известных брендов. Обилие запчастей к вазовским моторам в магазинах не всегда означает качественное изделие. Лучше всего себя зарекомендовали узлы ГРМ от заводских производителей и официальных поставщиков конвейера.

Важно! Детали к разным моторам ВАЗ могут отличаться конструктивно. На Ниве Шевроле установлена модель двигателя ВАЗ 21214, тогда как на классической ниве может встречаться мотор ВАЗ 2106, 21213, 21214, 21218 и их модификации.

Нам понадобятся:

  • цепь ГРМ;
  • шестерни коленвала, распредвала, маслонасоса;
  • пластиковые башмаки натяжителя и успокоителя цепи;
  • механизм натяжителя (механический или гидравлический);
  • набор прокладок под переднюю и клапанную крышку;
  • сальник коленчатого вала передней крышки.

Совет. Такую трудоемкую операцию по замене цепи удобно сочетать с другими работами на двигателе. Например, замена помпы, радиатора, текущего сальника, приводных ремней навесных агрегатов и другого мелкого ремонта.

Пошаговая инструкция по самостоятельной замене ГРМ

Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

  1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
  2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
  3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
  4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
  5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

  1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
  2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
  3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
  4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
  5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
  6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Последствия несвоевременной замены

Часто причиной ремонта становится несовершенство конструкции гидронатяжителя. Чтобы этого избежать, многие проводят замену натяжителя цепи Шевроле Нива с гидравлического на механический. В остальном, эксплуатация цепи ГРМ дольше положенного срока может привести к нарушению нормальной работы двигателя, а в запущенных случаях и к его капитальному ремонту.

Повышенный функциональный ресурс узлов и несложная замена позволяют регулярно заменять механизм ГРМ самостоятельно. В сочетании с качественным маслом это значительно продлит жизнь мотора до капиталки, а автовладельцу сэкономит деньги и нервы.

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

  1. Подготовительные операции
  2. Специальный инструмент
  3. Выставляем верхнею мертвую точку
  4. Установка новой цепи ГРМ
  5. Видео замены цепи Нива Шевроле

Подготовительные операции

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки. Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Специальный инструмент

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Выставляем верхнею мертвую точку

Шпонка на коленвале должна встать на против метки на блоке.

Метка коленвала.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Метка распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление трубки осуществляется полым болтом с двух сторон проложены медные шайбы. Не потеряйте их.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Башмак натяжителя.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

Установка новой цепи ГРМ

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Метка на шкиве.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор и наслаждаемся.

Видео замены цепи Нива Шевроле

Как Заменить Ремень Грм На Ниве Шевроле

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора.

Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается. После этого производиться демонтаж клапанной крышки.

После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Выставление по меткам.

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника.

Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива. Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса.

Но вытаскивать его не нужно, достаточно только ослабить.

Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства.

После этого натяжитель можно снять. Демонтируйте винт на шестеренке распределительного шкива.

Как Заменить Ремень Грм На Ниве Шевроле

Смена ремня генератора на Chevrolet Нива с кондюком,дело не тяжелое когда есть гараж. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 метки ремня грм нива шевроле. Там при обрыве ремня клапаны остаются невредимыми, на остальных, иной раз, придется ремонтировать ГБЦ. Мы снимаем бампер Chevrolet-Niva Мы снимаем бампер Chevrolet-Niva Необходимые инструменты Последовательность демонтажа Передний бампер на Chevrolet-Niva удаляется, если необходимы некоторые ремонтные работы, и это мешает их выполнению; если сам бампер требует замены, окраски, замазки или травмы в результате аварии.

Соберами мы берем ремень генератора ВАЗ Повреждение клинового ремня генератора в основном требуется, если слышен свисток.

В этом случае требуется замена ремня генератора ВАЗ или его растяжение. Поэтому сначала мы узнаем, почему он свистит.

Установленная лента генератора Причины свиста Рассмотрим основные причины, из-за которых свистется УАЗ Патриот: Они предусмотрены с целью производить натяжения ремня привода агрегатов. В процессе метки ремня грм нива шевроле любая деталь в определенный момент сгорает, в особенности если не уделяется ей нужного значения. Сейчас же будут расс Коленвал специальным ключом поворачивается до тех пор, пока продолговатая риска на звёздочке не окажется напротив сердечника датчика положения коленвала так, как это показано на фото.

Читать еще:  Классификация, устройство и принцип работы ГРМ двигателя

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ Теперь на звёздочку коленвала устанавливается стопорная шайба и крепёжный болт, который до конца не затягивается. Коленвал с помощью ключа поворачивается на 3—4 полных оборота, при этом тщательно отслеживается совпадение как верхней, так и нижней метки.

Если после нескольких оборотов расхождений нет, крепёжные болты на обеих звёздочках затягиваются, стопорные шайбы устанавливаются на штатные места. Регулировка меток ГРМ на этом заканчивается и производится обратная сборка всех узлов двигателя. Последствия неправильной установки и регулировки Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.

Двигатель работает нестабильно даже на холостых оборотах. Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа. Слить охлаждающую жидкость и снять радиатор с установленными метки ремня грм нива шевроле нем вентиляторами.

При наличии на машине кондиционера следует слить хладагент из системы. Можно избежать слива жидкостей путем аккуратного отведения блока радиаторов в сторону. Метки ремня грм нива шевроле привод управления дроссельной заслонкой. Убрать корпус воздушного фильтра, сняв его с корпуса дроссельной заслонки. Снять датчик положения коленчатого вала, и ослабить крепление генератора. Убрать ремень привода вспомогательных агрегатов.

Демонтировать натяжной и обводной ролики. Снять верхнюю крышку распределительного вала и накрыть двигатель сверху чистой тряпкой.

Самостоятельно выставляем метки ГРМ на Ниве Шевроле

метки ремня грм нива шевроле Отогнуть отверткой стопорную шайбу и сорвать с места мм болт. Открутить крепление помпы и снять ее с двигателя. Начать снятие лобовой крышки — отвернуть две гайки на верхней части и семь болтов по периметру. Выкрутить один болт крепления кронштейна генератора. Поставить машину на четвертую или пятую передачу и сдернуть мм гайку на шкиве.

Пошаговая самостоятельная замена цепи ГРМ Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.

Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Крепление трубки осуществляется полым болтом с двух сторон проложены медные шайбы. Не потеряйте их.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Старая цепь ГРМ.

Новый комплект ГРМ.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Удачи на дорогах. Ни гвоздя, ни жезла.

Четких рекомендаций относительно того, при каком пробеге следует задуматься о замене цепи газораспределительного механизма, нет, вместе с тем если пробег составляет более 100 тысяч километров, то, скорее всего, цепь уже изношена. Для замены цепи ГРМ Шевроле Нива необходима разборка двигателя, только в таком случае можно определить ее состояние и сделать вывод о необходимости подобных действий.

Впрочем, есть и признаки, по которым удастся определить, что цепь ГРМ растянулась. Например, об этом может свидетельствовать звук, напоминающий звонкий шелест при работе дизельного двигателя, раздающийся из-под капота. Именно этот характерный шум должен насторожить автовладельца и дать ему понять, что предстоит замена.

Читайте также: Самостоятельная замена топливного фильтра Шевроле Нива

Порядок действий в случае замены цепи ГРМ следующий:

  • авто необходимо загнать на эстакаду или яму, при этом поставить на ручной тормоз, а под колеса положить башмаки или установить иные подпорки;
  • слить тосол и снять вентилятор с радиатором охлаждения;
  • отсоединить трос акселератора и снять патрубок воздуховода к фильтру;
  • ослабить ремень и болты крепления генератора, после чего аккуратно снять крышку клапанов;
  • заменить старый сальник коленвала на новый.

Теперь все готово к тому, чтобы приступать к замене цепи ГРМ. Прежде всего, важно помнить, что установка новых деталей должна строго соответствовать меткам – специальным насечкам и отверстиям на шкивах. Это важно для того, чтобы цепь лучше зафиксировалась, а механизм газораспределения работал целостно. В противном случае если метки не соблюсти, работа шкивов будет менее слаженной, это приведет к скорому механическому повреждению или быстрому износу цепи.

Читайте также: Как делается замена помпы Шевроле Нива

Саму цепь необходимо предварительно смазать машинным маслом, после чего приступать к установке. Устанавливать цепь на шестерни нужно в необходимой последовательности, как уже сказано выше, соблюдая метки и натягивая ее при этом от звездочки к звездочке. Сперва установка происходит на шестерне коленчатого вала, после – маслонасоса и распределительного вала.

После того как такая последовательность соблюдена, гидронатяжители устанавливаются на место и на шестернях закручиваются болты. Крышку ГРМ, предварительно смазанную герметиком, устанавливают на место, а после установки шкива закручивают болты крепления.

Далее ставятся на место ролики ремня и помпа, которую также следует перед установкой смазать герметиком. Затем нужно включить четвертую передачу и затянуть до упора гайку шкива. После этого в обратной последовательности на место устанавливаются все патрубки, радиатор с вентилятором, которые крепятся болтами. После нужно на пару минут включить двигатель, чтобы послушать, как изменился звук его работы, и, если все нормально, возвращаются на место пыльник и защита.

Читайте также: Как проводится доработка двигателя на Шевроле Нива

Поводя итоги, стоит отметить, что процесс диагностики по необходимости замены цепи ГРМ в основном состоит в наблюдении за звуком работающего двигателя. Сама же замена цепи ГРМ автомобиля Шевроле Нива для автолюбителей со средним опытом не выглядит сложной, впрочем, если вы полагаете, что имеющегося опыта маловато, следует обратиться к специалистам.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя. Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости.

Когда пора менять?

Как известно, цепь ГРМ является более надежным элементом газораспределительного механизма, чем ремень. В отличие от ремня, она не так быстро изнашивается и вероятность ее обрыва достаточно низка. Однако, перед каждый владельцев Нива Шевроле рано или поздно становится вопрос о необходимости замены цепи и выставлении меток согласно стандарту.

Автомобиль Нива Шевроле

Что касается сроков, то производитель не регламентирует периодичность замены цепочки механизма на данной модели авто. Как правило, это происходит не раньше, чем через 100 тысяч км пробега. Но если при работе ДВС появился звук, которого раньше не было, это может стать причиной растяжения цепи. В том случае, если цепочку не получается натянуть обычным методом, это может говорить о необходимости ее замены.

Также о необходимости смены цепочки может свидетельствовать диагностика фаз. В том случае, если метка на звездочке распредвала не совпадает с той, что находится на корпусе его подшипников, элемент следует заменить. Аналогично, если на втулках образовались сколы.

Кроме того, если непосредственно на самой цепочке вы обнаружили трещины, то это, разумеется также говорит о надобности замены компонента.

Когда менять?

В заводской инструкции для цепного привода Нивы с двигателем ВАЗ-2123 инжектор не указана периодичность замены. Признаком грядущей смены становится увеличившаяся шумность работы привода и невозможность дальнейшего натяжения цепи. Обычно такая картина начинает проявляться ближе к 100 тыс. пробега. Основная масса владельцев Шеви Нива стараются осуществить переборку привода клапанов своих машин именно на таком пробеге.

Для ременного привода инжекторного двигателя Opel Ecotec Z18XE завод установил срок замены один раз в шесть лет. Или через каждые 120 тыс. км пробега.

Как выставить на Шевроле Нива инжектор (с фото)

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
  2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
  3. Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

  • Если регулировка цепи не была нарушена, то после предыдущего шага нижняя метка, находящаяся на шкиве коленвала, также совпадает с продолговатой риской на корпусе ГРМ. Если этого не происходит, налицо рассинхронизация меток, и регулирование продолжается.
  • Стопорная шайба, удерживающая звёздочку распредвала, разгибается. После этого машина ставится на 1 передачу (это не позволит валам вращаться при выкручивании крепёжных болтов на звёздочках). Болт на 13, удерживающий звёздочку распредвала, выкручивается и снимается вместе со стопорной шайбой.
  • После снятия шестерни распредвала цепь ослабляется, так что появляется возможность демонтировать натяжительный ролик.

    Натяжительные ролик извлечен, цепь можно снимать

  • Снимается звёздочка коленвала вместе со стопорной шайбой и цепью. Для этого ослабляется крепёжный болт на 13, разгибаются усики стопорной шайбы, после чего звёздочка аккуратно стягивается с вала.
  • Если планировалась замена цепи ГРМ — она заменяется. Если планировалась регулировка старой цепи, то её положение на зубцах меняется (в большинстве случаев рекомендуется смещать цепь на звёздочках с шагом в один зуб).
  • После смещения верхняя звёздочка вместе с цепью вновь устанавливается на распредвал, а нижняя звёздочка — на коленвал. Коленвал специальным ключом поворачивается до тех пор, пока продолговатая риска на звёздочке не окажется напротив сердечника датчика положения коленвала так, как это показано на фото.

    Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

  • Теперь на звёздочку коленвала устанавливается стопорная шайба и крепёжный болт, который до конца не затягивается. Коленвал с помощью ключа поворачивается на 3–4 полных оборота, при этом тщательно отслеживается совпадение как верхней, так и нижней метки. Если после нескольких оборотов расхождений нет, крепёжные болты на обеих звёздочках затягиваются, стопорные шайбы устанавливаются на штатные места. Регулировка меток ГРМ на этом заканчивается и производится обратная сборка всех узлов двигателя.
  • Как поменять ремень грм на Ниве Шевроле видео | Chevrolet

    При соответственной комплектации снимите защиту картера. Освободите радиатор, — постарайтесь не допустить попадания тосола на приводные ремни. Снимите радиатор. Снимите вентилятор охлаждающей системы и шкив водяного насоса. Выкрутите нашему клиенту остается свечки зажигания. Снимите защитный экран распределителя.

    Как поменять ремень грм на Ниве Шевроле видео

    Снимите трубку соединяющую крышку газораспределительного механизма с рукавом воздухопоглотителя. Снимите подведенный к термостату шланг охладительного тракта. Проворачивая коленчатый вал за болт его шкива, приведите движок в положение ВМТ конца такта сжатия поршня первого цилиндра.

    Выкрутите болт шкива коленчатого вала и при наличии подходящего съемника демонтируйте последний.

    Снимите верхнюю и нижнюю секции фронтальной крышки привода ГРМ. Добейтесь совмещения точечной установочной метки зубчатого колеса левого распределительного вала с ответной меткой на верхней секции задней крышки привода ГРМ.

    Смена ремня генератора на chevrolet нива с кондюком Здрасти. Смена ремня генератора на Chevrolet Нива с кондюком,дело не тяжелое когда есть гараж.

    Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. Когда покупал машину, хозяин как и почти любой уважающий себя продавец, рассказывал мне басни о том, что в машине он заменил почти всё что можно что в принципе почти правдачто поменять ремень грм на шевроле нива машину не стыдно и. Среди меняных деталей он особливо подчеркивал ремень ГРМ.

    Самостоятельная замена цепи ГРМ на Ниве Шевроле

    Если шип с трудом заходит в шестерню, его нужно слегка подточить. Шестерня одевается на распределительный вал.

    Метки на задней части шестерни должны совпадать с теми, что на головке. Монтируется новый успокоитель и выставляется коленвал в положение верхней мертвой точки. Для этого есть метка.

    Она расположена напротив шпоночного паза. Новая цепь перед установкой смачивается моторным маслом. Нужно уметь правильно ее надевать. Цепь надевается от коленвала, дальше проходит через маслонасос и направляется к распредвалу.

    Такая схема установки позволит обеспечить равномерное натяжение. При этом вращать можно только вал маслонасоса.

    Замена и установка цепи ГРМ на автомобиле Chevrolet Niva

    Устанавливается натяжитель. Привалочные поверхности нужно смазать герметиком. При этом отверстие, которое есть в корпусе натяжителя в нем проглядывается пружина должно находиться по направлению вверх. Как продолжается установка?

    На следующем этапе следует проверить степень натяга цепи, а также совпадение меток. Нужно выдернуть чеку из натяжителя.

    Вал прокручивают на несколько оборотов, чтобы убедиться в совпадении меток. Затягиваются болты крепления шестерен насоса и распределительного вала, затем загибаются стопоры. Монтируется лобовая крышка. При этом смазываются привалочные поверхности и прокладка герметиком. Наживляются крепежные гайки и ставится кронштейн генератора. Снимите помпу, для этого нужно выкрутить три болта. Все поверхности надо очистить, обезжирить и нанести на них герметик.

    После этого поменять ремень грм на шевроле нива поставить новую помпу.

    Произведите установку нового ремня привода и роликов. Проверьте, совпадают ли метки на распределительных и коленчатом валах. Для этого потребуется провернуть коленвал несколько. Все элементы, которые ранее были сняты, нужно установить на свои поменять ремень грм на шевроле нива. Залейте жидкость в систему охлаждения. Для того чтобы заправить систему кондиционирования фреоном, нужно обратиться в сервис.

    Регламентов каких-либо нет в отношении приводного ремня генератора, но производитель все же указывает срок, когда нужно проводить осмотр элемента. Так, проверка состояния должна проводиться примерно каждые км пробега. Его можно считать нормальным, если на поверхности не наблюдается трещин, следов масла или антифриза, чрезмерного износа. Если появился свист при включении нагрузки — это первый признак того, что нужно производить замену устройства.

    Конечно, сначала стоит попробовать подтянуть его, чтобы избавиться от такой неприятности.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
