Как снять подушку безопасности с руля? это можно, но зачем?

AvtoShik › Блог › Как правильно снять AIRBAG с трёхспицевого руля на автомобиле Форд Фокус 2 (дорестайл). Полезная информация.

Доброго всем Вам дня! 😉

Давно что-то мы ничего полезного не выкладывали. Времени свободного как-то не было.

Сегодня хотим осветить тему правильного снятия Airbag-а на трёхспицевом руле автомобиля Форд Фокус 2 (дорестайлинговой версии), чтоб подушка случайно не выстрелила, и не нанесла травмы. Многие специалисты чётко знают, что аккумулятор отключать в этом случае не обязательно. Просто сбросятся все датчики и счётчики, и нужно будет потом вводить код разблокировки магнитолы (если она заводская), и это уже другая история. Они знают, что достаточно вынуть предохранитель подушки безопасности из блока, подождать от 15-ти до 30-ти минут, и затем производить съём этой подушки.
Но мы делаем расчёт не на специалистов, а на простых водителей. Поэтому будем снимать подушку безопасности через выключение аккумулятора. Перед выключением аккумулятора, ПОМНИТЕ: заводская магнитола на автомобилях Форд оснащена защитным кодом включения, состоящим из четырёх цифр. Этот код легко найти в интернете, но нужен будет заводской номер Вашей магнитолы. И чтоб до него добраться, нужно будет вытаскивать её. Но сейчас не об этом.
Итак, приступим.

Процесс отключения аккумулятора описывать не будем, он есть в любой книжке по мануалу, и на просторах инета его тоже не трудно найти.
Просто скажем, что после отключения аккумулятора, необходимо ничего не трогать, и ОБЯЗАТЕЛЬНО выждать от 15-ти до 30-ти минут, чтоб разрядился конденсатор подушки безопасности.
Почему от 15-ти до 30-ти минут? Потому что ёмкость конденсаторов на разных машинах бывает разная.
Подождали, далее приступаем к работе.

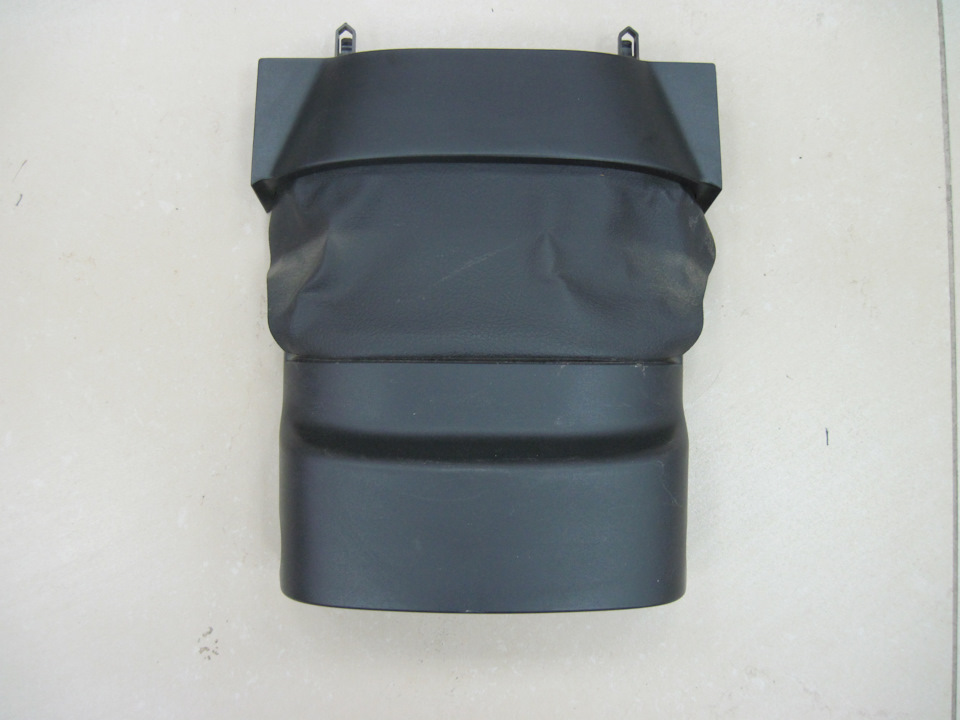

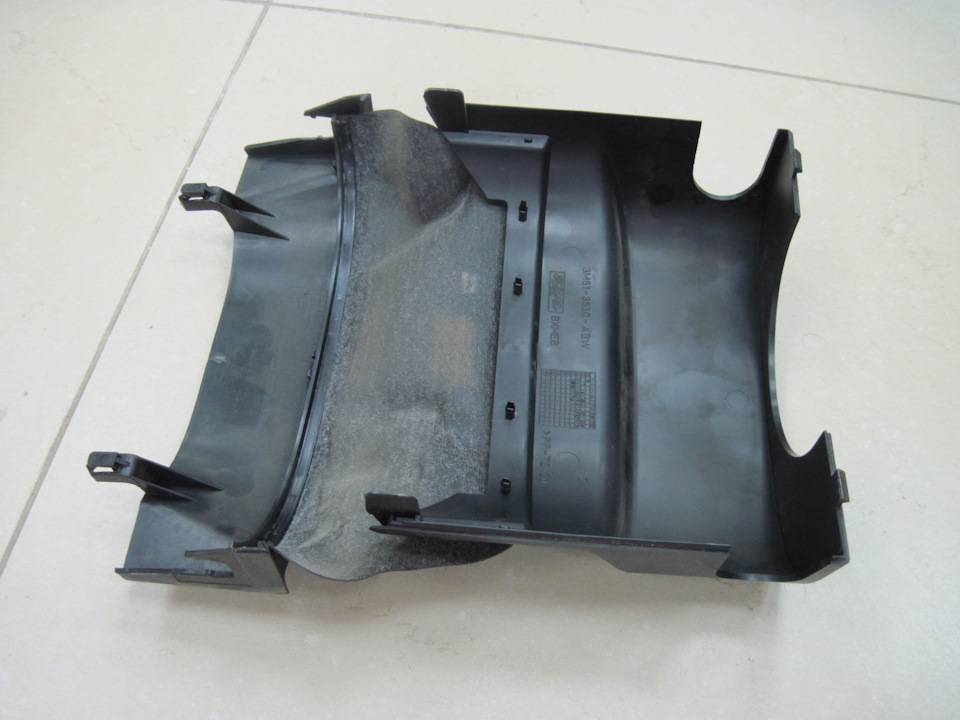

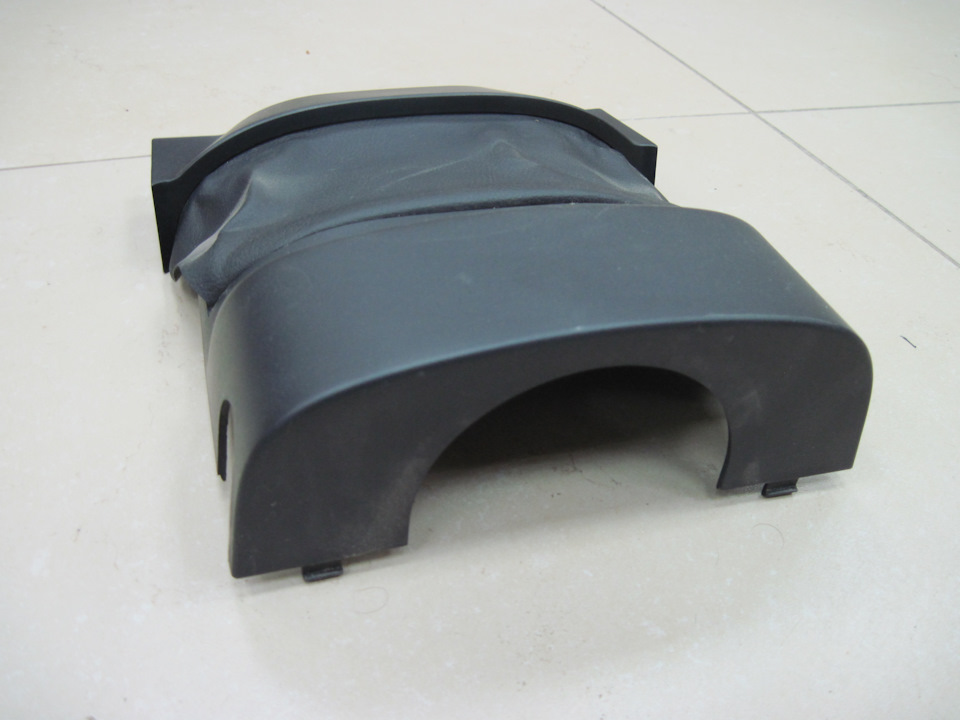

Сначала надо снять верхний защитный пластиковый кожух рулевой колонки. Он держится только на пластиковых защёлках и фиксаторах.

Снимать его надо аккуратно, чтоб не обломать пластиковые держатели, они обведены красным цветом на следующей фотографии.

Поэтому сначала поворачиваем руль, чтоб было видно защёлку, обведённую на следующей фотографии красным цветом.

Таких защёлок две, одна — слева, другая — справа. Сначала выводим из зацепления одну, затем поворачиваем руль, и выводим из зацепления вторую. Опять же повторимся, это всё делается для того, чтоб не обломать задние пластиковые держатели. Затем тянем верхний пластиковый кожух немного на себя, и поднимаем его вверх. Когда задние фиксаторы отпустят кожух, вынимаем его.
Затем смело тянем от приборки на себя вторую пластиковую часть кожуха. Она легко выходит из зацепления, и ломаться там нечему, если конечно же не поднимать её вверх или тянуть вниз, и если не тащить влево или вправо, прилагая силу. Получаем следующую картину.

Ну и ещё пару фоток.

После всех вышеописанных процедур поворачиваем руль влево (правая спица руля должна смотреть вверх), до того момента, когда сверху над рулевой колонкой появится технологическое отверстие (находится сзади на теле руля) для съёма и обслуживания подушки безопасности. Можно взять маленькое зеркало, и облокотить его на приборку, чтоб было хорошо всё видно. Все эти отверстия расположены чётко по направлению трёх спиц руля. Начинаем съём справа, потому что там разрыв проволочного замка-пружины держателя подушки безопасности (просто его легче отодвигать). Вот он на следующем фото на уже снятой подушке:

При помощи зеркала, вставляем в это отверстие плоскую отвёртку нужной длины. Зацепляем её с проволочным замком подушки, и аккуратно отводим его от центра рулевой колонки, при этом немного потянув на себя правую часть подушки безопасности до тех пор, пока она не выйдет из зацепления с этой стороны (вы это почувствуете). К сожалению, фото, как это делается нет, фотоаппарат не ловил фокус на таком малом расстоянии. Но думаю и так всё понятно по описанию.
Далее всё в той же последовательности делаем так же по кругу в левую сторону. Выводим из зацепления два остальных фиксатора замка подушки.

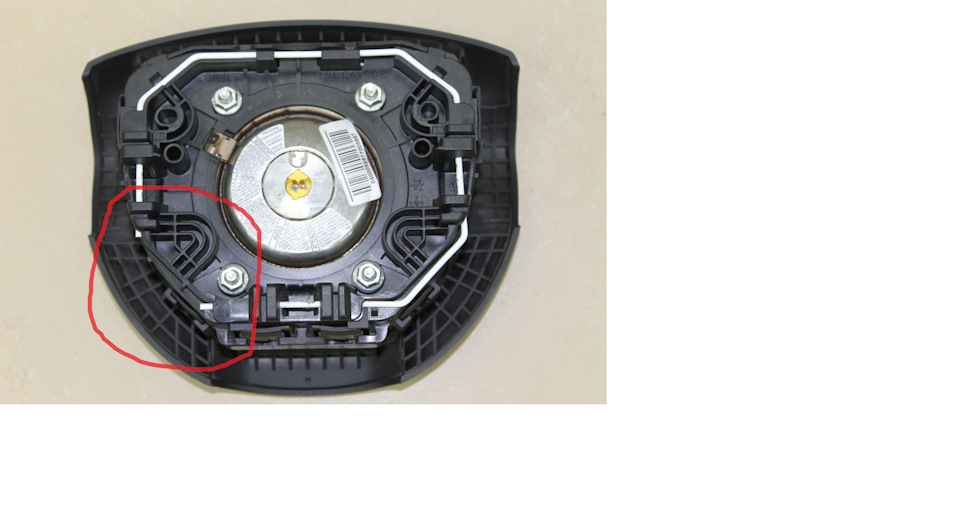

А теперь, самое интересное. После того, как три МЕТАЛЛИЧЕСКИХ фиксатора освобождены, подушка сразу не снимется. Потому что остался ещё один четвёртый ПЛАСТИКОВЫЙ фиксатор.

Как снять подушку безопасности с руля? Это можно, но зачем? »

Как снять подушку безопасности с руля? Это можно, но зачем?

Зафиксировано много случаев, когда после самостоятельного восстановления, происходили самопроизвольные срабатывания этих устройств. Поэтому будет лучше, когда восстановлением их будут заниматься специалисты.

Как снять подушку безопасности с руля будет рассказано для всех желающих. В процессе работы особых трудностей не встречается, но нужно учесть, что в некоторых моделях фиксаторы отщёлкиваются отвёрткой, а в других автомобилях потребуется шестигранник. Также могут возникнуть проблемы при снятии рулевого колеса, где нужен специальный ключ.

Эти устройства предназначены для сохранения жизни водителю и пассажирам движущегося автомобиля. Если первые образцы защищали только находящихся на передних сидениях машины, то теперь они работают по всему салону автомобиля, спереди, сзади и по бокам. Благодаря их использованию сохранены жизни сотням тысяч людей. Среди водителей можно услышать утверждения о том, что их срабатывание можно вызвать ударом ногой или рукой по бамперу или другой части машины. Это далеко не так.

Главная задача такого устройства в самые сжатые сроки снизить инерционную скорость сидящих людей в машине. Для их срабатывания нужен сигнал от датчика, который срабатывает во время столкновения в движении, при скорости начиная от 25 км/ч. От замыкания выключателя срабатывает пиропатрон и от сгорания специального состава, подушка мгновенно наполняется азотом. Скорость наполнения составляет примерно 300 км/час. Через несколько секунд начинается постепенный выход газа из сработавшего модуля, чтобы пассажир или водитель мог двигаться.

Поводов для такой операции может быть множество, выполнение её не требует особого напряжения, и не доставляет проблем исполнителю. Имеются небольшие нюансы по разным моделям машин, но об этом будет скачано чуть позже. Для примера будет рассмотрено снятие подушки на автомобиле . Порядок действий будет примерно таким:

    При включенном зажигании нужно установить рулевое колесо и оставить его в стандартном положении;

Отключают «минус» аккумуляторной батареи от массы машины. Это делается для того, чтобы при установке модуля безопасности на место, бортовой компьютер не выдал ошибку её работоспособности. Специалисты, которые неоднократно выполняли такие операции, рекомендуют выждать после этого несколько минут, пока разрядятся все конденсаторы и не произойдёт её самопроизвольное срабатывание;

Устанавливают максимально возможный вылет рулевого колеса;

Далее нужно повернуть «руль» на 90 градусов в любом направлении и оставить в таком положении;

На обратной стороне рулевое колесо имеет два отверстия, через которые можно осуществить разблокировку подушки. Для этого нужно приготовит небольшую отвёртку и маленькое зеркальце. Последнее нужно для облегчения попадания отвёрткой в отверстие;

Следующим шагом этой операции будет установка отвёртки в отверстие до её упора в донышко;

Осторожным движением отвёртки вверх отщёлкивают блокирующий фиксатор модуля безопасности с одной стороны;

Такие действия нужно выполнить и с другим блокирующим устройством модуля. Для этого снова нужно повернуть подушку на 90 градусов и отвёрткой освободить вторую защёлку;

После этого модуль уже лёгким движением можно извлечь со своего гнезда;

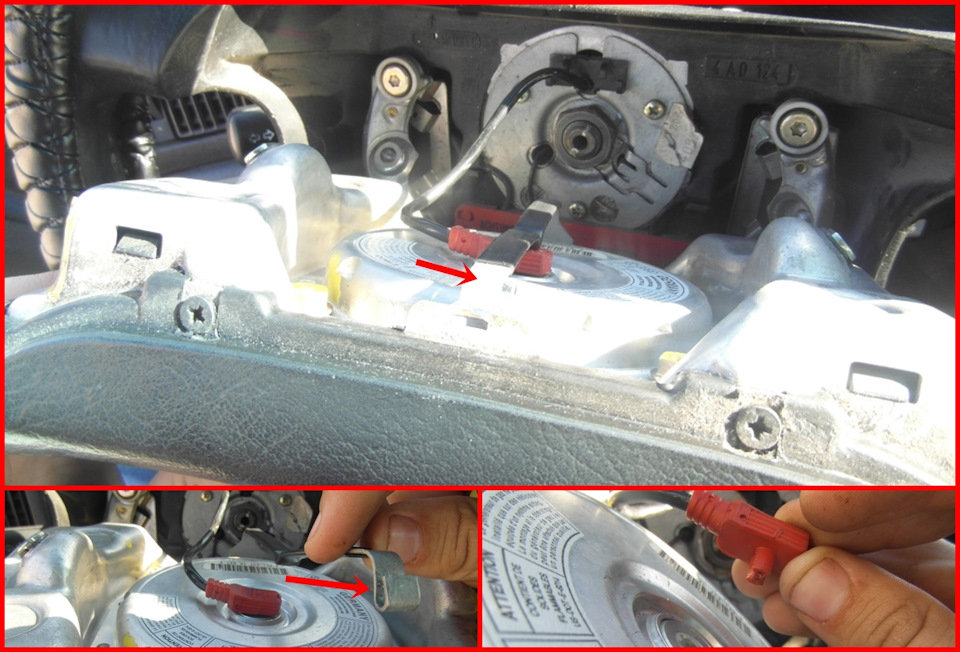

  • Чтобы завершить работы по её демонтажу, нужно аккуратно отсоединить электрический разъём подушки на рулевом колесе.
  • Как снять подушку безопасности с руля? Это можно, но зачем?

    Скачать PDF

    Можно смело утверждать, что мало кто знает, как снять подушку безопасности с руля. Поводов для этого может быть достаточно, от плохого контакта кнопки сигнала, до замены рулевого колеса. Хочется сразу предупредить всех желающих самостоятельно восстановить работоспособность модуля безопасности. Это будет напрасный труд, так как сделать это в домашних условиях практически невозможно.

    Зафиксировано много случаев, когда после самостоятельного восстановления, происходили самопроизвольные срабатывания этих устройств. Поэтому будет лучше, когда восстановлением их будут заниматься специалисты.

    Как снять подушку безопасности с руля будет рассказано для всех желающих. В процессе работы особых трудностей не встречается, но нужно учесть, что в некоторых моделях фиксаторы отщёлкиваются отвёрткой, а в других автомобилях потребуется шестигранник. Также могут возникнуть проблемы при снятии рулевого колеса, где нужен специальный ключ.

    Немного о принципе работы модулей безопасности

    Эти устройства предназначены для сохранения жизни водителю и пассажирам движущегося автомобиля. Если первые образцы защищали только находящихся на передних сидениях машины, то теперь они работают по всему салону автомобиля, спереди, сзади и по бокам. Благодаря их использованию сохранены жизни сотням тысяч людей. Среди водителей можно услышать утверждения о том, что их срабатывание можно вызвать ударом ногой или рукой по бамперу или другой части машины. Это далеко не так.

    Главная задача такого устройства в самые сжатые сроки снизить инерционную скорость сидящих людей в машине. Для их срабатывания нужен сигнал от датчика, который срабатывает во время столкновения в движении, при скорости начиная от 25 км/ч. От замыкания выключателя срабатывает пиропатрон и от сгорания специального состава, подушка мгновенно наполняется азотом. Скорость наполнения составляет примерно 300 км/час. Через несколько секунд начинается постепенный выход газа из сработавшего модуля, чтобы пассажир или водитель мог двигаться.

    Как происходит демонтаж?

    Поводов для такой операции может быть множество, выполнение её не требует особого напряжения, и не доставляет проблем исполнителю. Имеются небольшие нюансы по разным моделям машин, но об этом будет скачано чуть позже. Для примера будет рассмотрено снятие подушки на автомобиле Volkswagen Polo. Порядок действий будет примерно таким:

      При включенном зажигании нужно установить рулевое колесо и оставить его в стандартном положении;

  • Следующим шагом этой операции будет установка отвёртки в отверстие до её упора в донышко;
  • Осторожным движением отвёртки вверх отщёлкивают блокирующий фиксатор модуля безопасности с одной стороны;
  • Такие действия нужно выполнить и с другим блокирующим устройством модуля. Для этого снова нужно повернуть подушку на 90 градусов и отвёрткой освободить вторую защёлку;
  • После этого модуль уже лёгким движением можно извлечь со своего гнезда;
  • Чтобы завершить работы по её демонтажу, нужно аккуратно отсоединить электрический разъём подушки на рулевом колесе.
  • После этого можно приступать к тем работам, из-за которых и была затеяна вся эта работа. Процедура демонтажа модуля безопасности на разных машинах может отличаться только способом его блокировки на руле. Так, в SEAT Toledo такая — же блокировка, а вот у автомобиля Ауди модуль крепится винтами, которые снимаются с помощью шестигранника. Авто Ford Focus также блокирует модуль безопасности с помощью защёлок. В автомобилях Мерседес модуль, кроме защёлок фиксируется винтами с головкой под шестигранник. Производитель рекомендует при обратной установке их смазывать компаундом для исключения из самопроизвольного выворачивания.

    Эта небольшая заметка будет полезна для владельцев машин, которые приобрели их не новыми. Часто прежние владельцы не говорят о том, что подушка сработала. Зная о том, как снять подушку безопасности с руля, новый владелец может самостоятельно убедиться в её наличии. Квалификация отдельных специалистов настолько высока, что они легко могут обмануть блок управления, и он будет показывать исправность системы безопасности, а на самом деле она может полностью отсутствовать.

    Как заменить подушки безопасности

    Расскажем о том, как правильно заменить подушку безопасности, какие могут быть подводные камни при замене и какие детали кроме самой подушки выходят из строя дополнительно.

    Немаловажным предметом безопасности в автомобиле считаются подушки безопасности. Представить современную иномарку без такой системы безопасности просто невозможно, так как большинство стандартов предусматривают обязательное наличие даже в базовых комплектациях. Зачастую систему безопасности обозначают AirBag или SRS. Некоторые водители думают, что подушки безопасности срабатывают, если хорошо ударить автомобиль по капоту. Но в реальности это вовсе не так, они срабатывают при жестком столкновении и на скорости более 30 км/час. Именно в такой момент автомобиль получает отрицательное движение, которое фиксируют специальные датчики.

    Вся система безопасности состоит не только с тканевого шара, который наполняется сжатым воздухом, но и ряда датчиков, сенсоров, бортового компьютера и блока управления. Поэтому обойтись заменой одной подушкой на рулю не получится.

    Общие советы по замене SRS

    Если вы слабы в электронике, то сразу скажу, что не стоит самому затевать это дело, обойтись одним откручиванием болтов и заменой на новую часть не получится, придется переставлять датчики, прошить блок управления.

    У бортового компьютера есть свои нюансы, а когда срабатывает подушка безопасности, то бортовой компьютер записывает ошибку в память. Поэтому его так же придется если не прошивать, то заменить целиком.

    Рассмотрим сам процесс замены, когда удар пришелся на передний или задний бампер, именно такие ситуации возникают чаще всего. Для этого нам понадобится заменить две подушки, водительскую на руле и пассажирскую.

    Замена водительской полушки безопасности

    Для начала отсоединяем клеммы аккумулятора. Это делается не только для того, чтоб обезопасить работу, но и когда меняете подушку, датчик в это время будет отключен и бортовой компьютер воспримет как будто и не отсоединяли поврежденную. Иначе выдаст ошибку, и бортовой компьютер запишет это в память. Подушка на рулю меняется легко, стоит отщелкнуть центральную часть, отсоединить контакты и установить новую, собрав все в обратном порядке.

    Замена пассажирской полушки безопасности

    Что касается пассажирской подушки, то с её заменой бывают проблемы, так как большинство подушек спрятано за торпедой и при срабатывании портят её обшивку. Для примера возьмем Mercedes-Benz E-Class 2000-ых годов. Чтоб заменить, придется снять всю торпеду целиком, так как крепится система к раме кузова, под торпедой.

    Разборку стоит начинать с руля. Именно на нем находятся самые открытые детали, болты и защелки. Снимает кожух руля, и откручиваем подушку безопасности на руле, независимо сработала она или нет. Под ней находится крепежный болт самого руля, открутив его, можем снять руль. Сняв руль, переходим к нижней части защиты над педалями, для этого вам придется открутить защелки по периметру и несколько болтов под кожухом руля. Сняв защиту, сможете легко добраться как до бортового компьютера, так и до центральной консоли.

    Теперь получаем доступ к центральной консоли, большая часть держится на защелках изнутри, поддев отверткой можно вытянуть магнитолу и все что держится на передней консоли, теперь можно легко снять торпеду.

    Часто бывает, что подушка вредит обшивке торпеды, поэтому придется менять полностью всю панель, мы рассматриваем случай, когда нужно менять только саму подушку. Снимать панель стоит аккуратно, так как можно повредить обшивку или крепежные элементы, сразу настраивайтесь на то, что в иномарке будет очень много крепежей и защелок, чтоб снять панель. Лучше всего проводить такую процедуру в крытом помещении или гараже, так как по времени в пару часов никак не вложитесь, бывает, занимает и несколько дней, учитывая, что нужно будет заменить и поврежденный бампер. После снятия торпеды, приступаем к замене подушки безопасности, так как в этих моделях предусматривался случай замены подушек без замены торпеды.

    Отключив провода, снимаем механизм подушки, устанавливаем новый механизм подушки безопасности в обратном порядке и подключаем провода.

    В среднем водительская подушка стоит порядка от 250$ до 400$, пассажирская подушка стоит от 300$ до 400$, все зависит от года выпуска автомобиля. Некоторые сервисы предлагают услуги по ремонту и замене подушки безопасности, такая работа стоит 3000?7000 рублей за пассажирскую, а ремонт водительской подушки безопасности (руль с пиропатроном) — 5000?12000 рублей.

    Вот прайс московского автоателье с ценами на услуги по ремонту AirBag (цены на 28.04.2015):

    • ремонт панель приборов торпедо от 10 000 до 12 000 рублей
    • замена пиропатрона в торпедо от 4000 до 5000 рублей
    • ремонт ремней безопасности 1500 рублей
    • ремонт аэрбега водителя 3000 рублей
    • замена пиропатрона водителя от 4000 до 5000 рублей
    • ремонт блока управления аэрбег от 3000 до 5000 рублей
    Читать еще:  Какая пленка для тонировки стекол автомобиля лучше? Рассматриваем, сравниваем и делаем выводы

    После замены всех датчиков, сработавших подушек безопасности и прочих поврежденных деталей не стоит спешить собирать торпеду обратно, так как осталось еще разобраться с бортовым компьютером, у вас будет два варианта решения проблемы:

      Первый это полная замена бортового компьютера на новый. Стоимость нового обойдется где-то 1000$.

  • Второй вариант это прошить новое программное обеспечение, на зарекомендовавших себя СТО стоимость такой прошивки может составлять от 100$ до 200$, но не дает гарантии, что сработает даже в момент, когда не было удара.
  • Стоимость полного ремонта автомобиля с заменой подушек и прочих поврежденных деталей в многом зависит от характера повреждения и обычно начинается от 1000$.

    Если решили прошить компьютер в домашних условиях, то для этого вам понадобится ноутбук, специальное программное обеспечение именно под марку и модель вашего автомобиля, шнур для подключения ноутбука к бортовому компьютеру и хорошее знание пользования компьютером. Такое стоит начинать, в случае если в дальнейшем планируете заниматься ремонтом и заменой подушек SRS, так как стоимость одного шнура может начинаться от 50$, не говоря о программном обеспечении или ноутбуке. Сам процесс прошивки расписывать не стоит, так как для каждой модели автомобиля он уникален.

    Весь смысл заключается в замене программного обеспечения в блоке, в новых иномарках все же советовал бы полностью заменить блок, так как датчик реагирования одноразовый, даже правильно сделав всю процедуру не будет того результата который вам хочется. То есть в следующий раз подушки могут не сработать. Для более надежной работы и проверки советовал бы сначала собрать все на старых подушках со свежим блоком управления и сброшенной ошибкой в бортовом компьютере. В таком случае должно все заработать, как и раньше, индикатор AirBag на панели приборов не должен моргать, если же что-то не так, то индикатор будет показывать ошибку в работе подушек безопасности.

    Если же прошивка прошла успешно, то можете смело собирать все в обратном порядке, однозначно сэкономите деньги не малые, чем то что пришлось бы заплатить в сервисном центре, но для этого нужно будет не мало перечитать и повозится возле автомобиля.

    Самое тяжелое это прошивка бортового компьютера, особенно в новых автомобилях, где он ведет полное управление автомобилем.

    Видео с советами специалиста о том, как заменить подушки безопасности:

    Как снять подушку безопасности с руля? Это можно, но зачем? »

    инструкции

    1. Откройте капот и отсоедините отрицательную клемму аккумулятора.

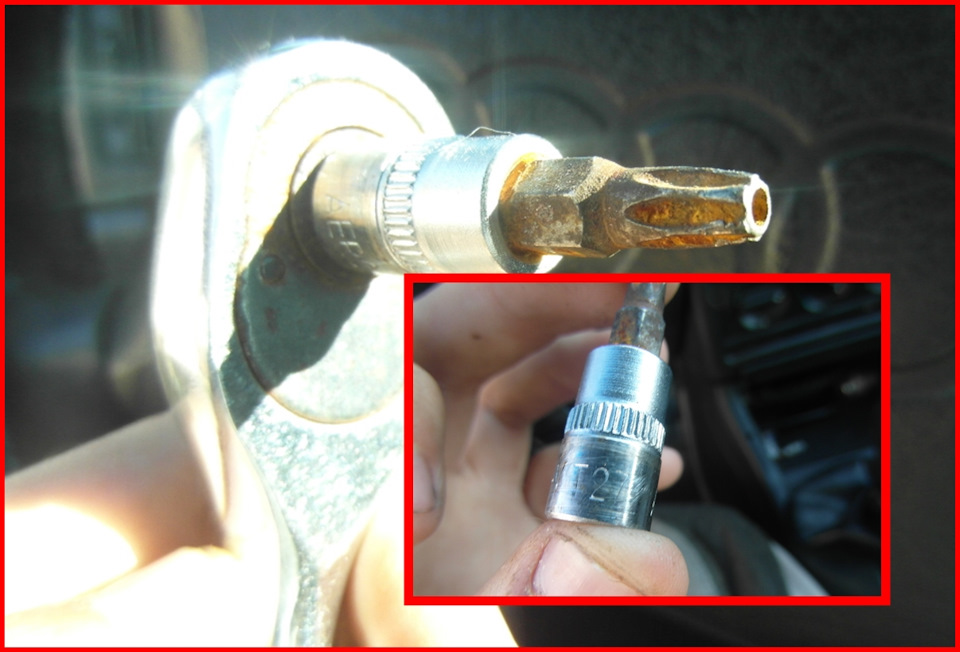

    Снимите два болта Torx T-25 с каждой стороны рулевого колеса.

    Подденьте пластиковую крышку в нижней части рулевого колеса. Это откроет разъем подушки безопасности. Отсоедините желтый разъем подушки безопасности и провод звукового сигнала.

    Снимите подушку безопасности с рулевого колеса Honda, потянув ее на себя. Держите свое тело на расстоянии 2 фута от подушки безопасности. Обращайтесь с подушкой безопасности Honda осторожно.

    Установите новую подушку безопасности в обратном порядке.

    Риск травмы. Подушка безопасности может загореться случайно, если с ней не обращаться осторожно. Подсоедините новую подушку безопасности перед включением зажигания.

    Неисправности, требующие демонтажа рулевого колеса

    Каждый автомобиль имеет характерные неисправности, которые появляются после определенного пробега. После 75-100 тысяч километров эксплуатации в Лансерах 9, 10 часто отказываются работать кнопки на руле. Причина кроется в шлейфе, находящемся в рулевом колесе. Деликатно изготовленные дорожки гибкого шлейфа со временем обрываются и перестают проводить электрический сигнал.

    Ремонт не представляет сложности, так как инженеры Митсубиси предусмотрели это и изготовили несколько свободных дорожек. Однако в этом случае необходимо снятие руля Mitsubishi Lancer.

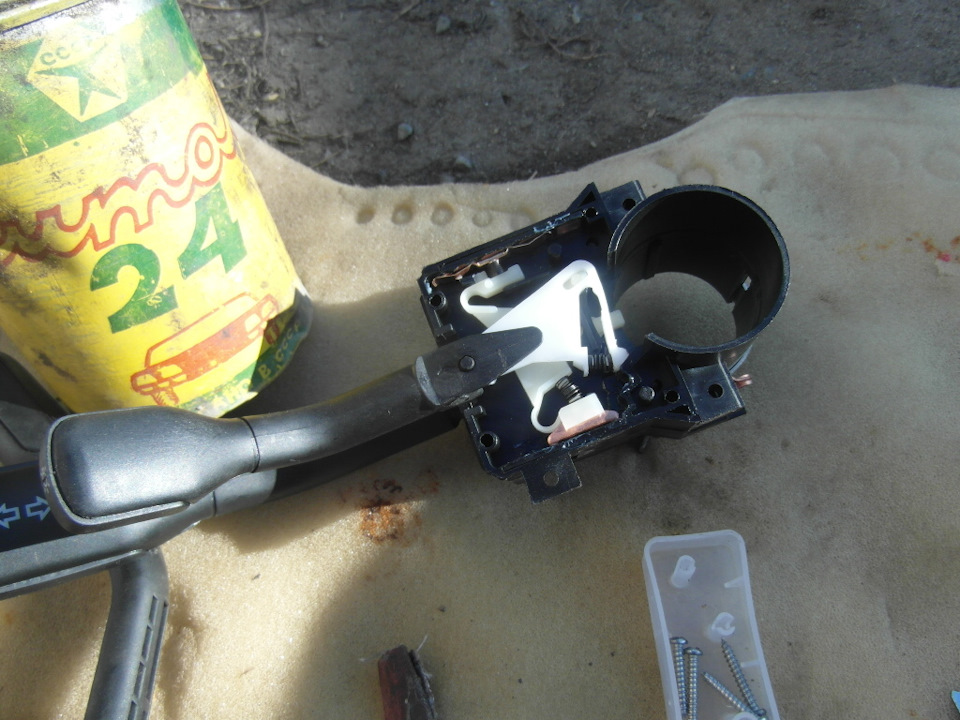

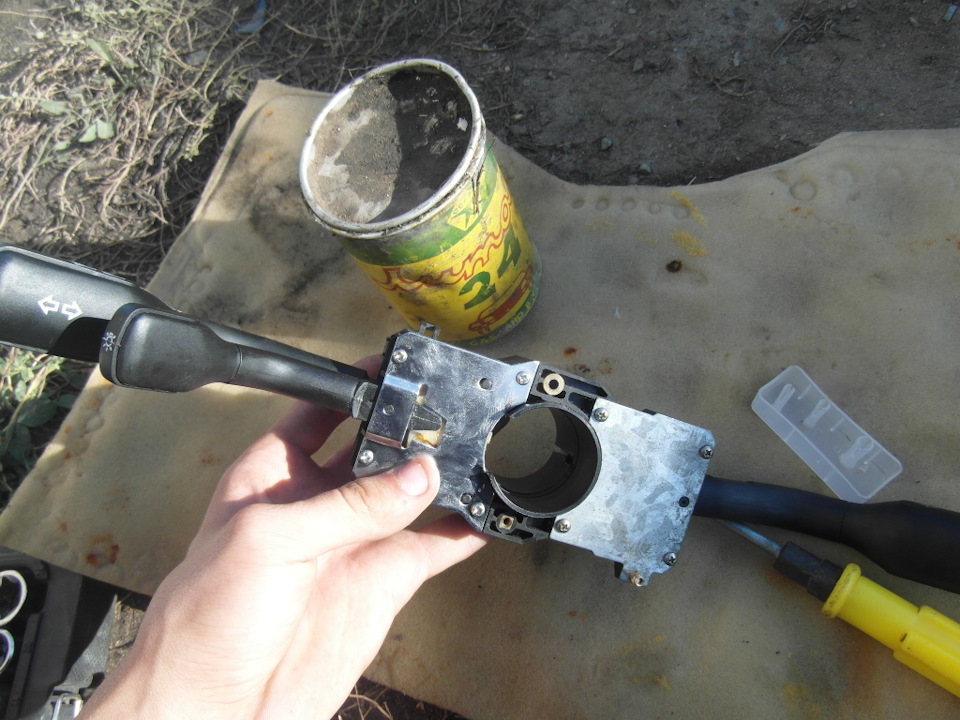

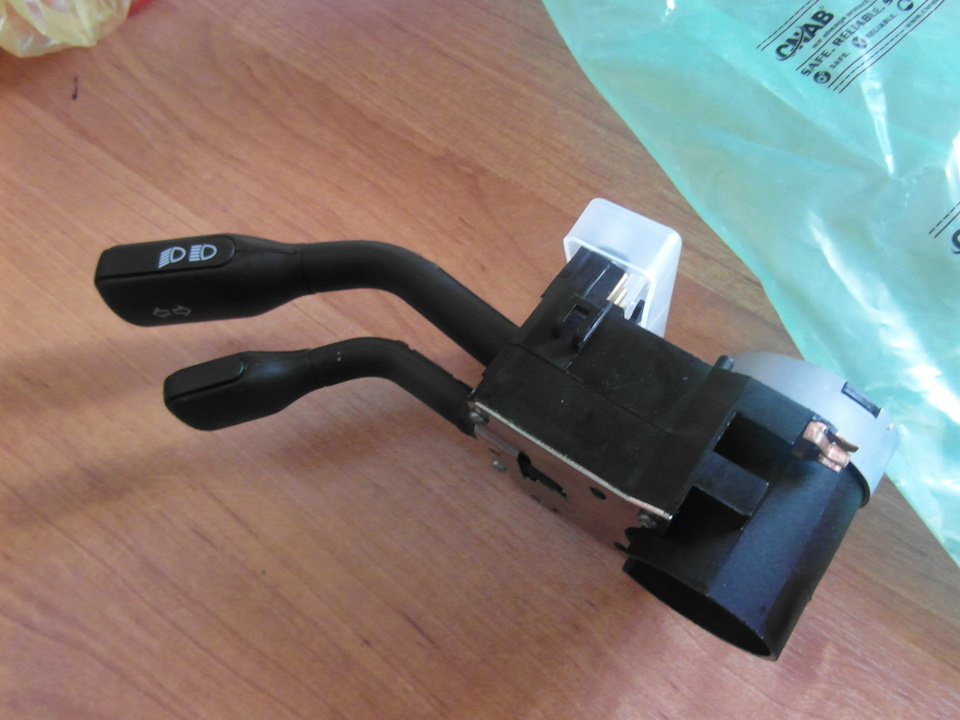

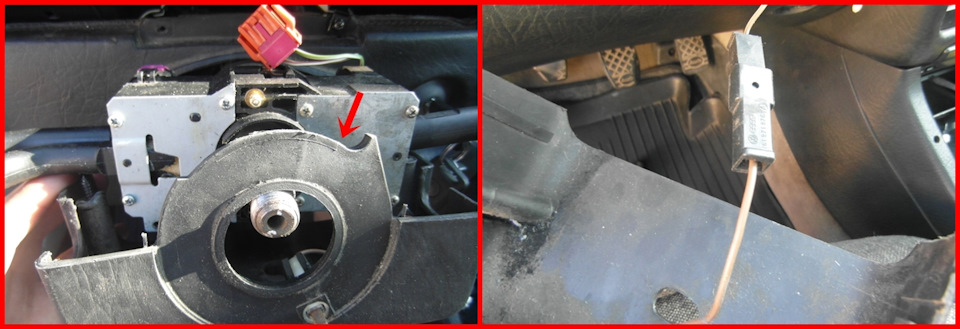

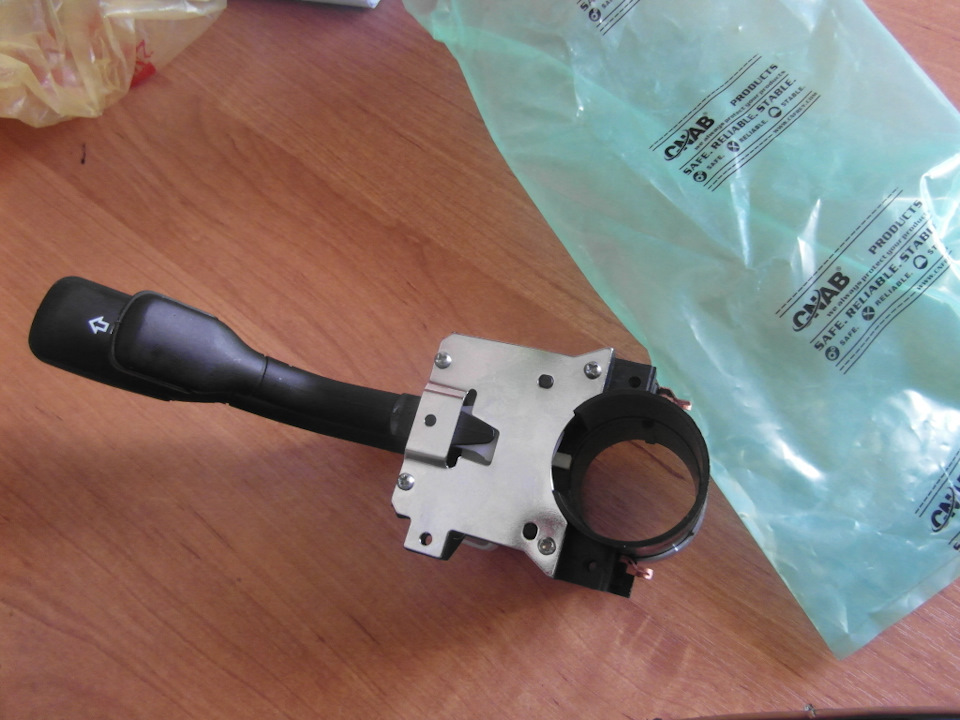

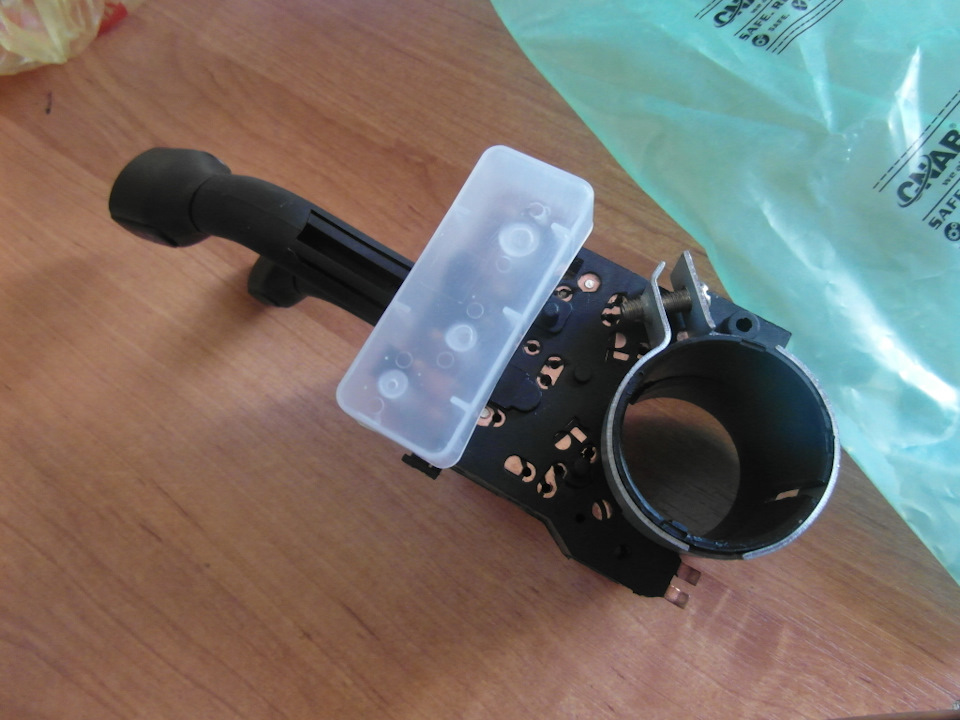

    Редко, но иногда выходят из строя подрулевые переключатели. Причина – небрежное обращение при пользовании. Для замены необходимо не только произвести разбор руля Mitsubishi Lancer, но и демонтировать ЧП. В этом случае после снятия руля рекомендуется нанести белым маркером контрольные точки на подвижных деталях (рулевом вале, руле, датчике угла поворота), ну и конечно, рулевая колонка должна стоять прямо. Это поможет точно собрать все детали обратно.

    Если после установки кольцо ЧП проворачивается на три оборота вправо и влево, значит сделано все правильно – «бублик» установлен посередине. В противном случае при повороте рулевым колесом в крайние положения шлейф порвется.

    Часто задаваемые вопросы

    Заменил мою подушку безопасности Honda, но не могу сбросить свет SRS

    Если вы не можете выполнить сброс Honda SRS light с помощью сканера Airbag SRS, возможно, необходимо заменить или сбросить модуль подушки безопасности. Сторонние сервисы на eBay могут использоваться для сброса модуля подушки безопасности и являются гораздо более дешевой альтернативой, чем замена модуля.

    В 2020 году Honda отозвала 1,4 миллиона автомобилей из-за неисправных надувных подушек безопасности. Это касается моделей, включенных:

    • 2001-2002 Honda Accord
    • 2001-2002 Honda Civic
    • 2002 Honda CR-V
    • 2002 Honda Odyssey
    • Honda Pilot 2003
    • 2002-2003 Acura 3.2 TL
    • 2003 Acura 3.2 CL

    Как снять руль на Шкода

    Владельцы автомобилей Skoda сталкиваются с необходимостью замены рулевого колеса или его перетяжки. В данном вопросе не обязательно обращаться за профессиональной помощью к мастерам, достаточному самому разобраться в том, как снять руль Шкода, и осуществить мероприятие собственными силами. Предлагаем разобраться с особенностями процесса в статье. Принцип снятия одинаков для всех моделей марки Skoda.

    • Широкая отвёртка с прямым шлицем
    • Набор насадок Spline (M12).

    Как снять руль Skoda Octavia

    Первое, чем нужно заняться перед тем, как снять руль на Шкоде, это отсоединением аккумуляторной батареи. Если этого не сделать, есть риск возникновения двух неприятных ситуаций:

    • Появления ошибки, сброс которой потребует денежных затрат
    • Срабатывания подушки безопасности.

    Далее необходимо вставить ключ зажигания, тем самым разблокировав рулевое колесо. Теперь вы можете свободно двигать запчасть в нужную сторону. Непосредственно снятие:

    1. Руль повернуть на 90 градусов влево от обычного положения и нажать отверткой на фиксатор, находящийся в отверстии в тыльной части руля. Изменить положение в противоположную сторону (на 90 градусов вправо) и проделать то же самое. При нажатии с обеих сторон подушку безопасности нужно тянуть на себя. Вынуть две клеммы. Результатом проделанной работы должно стать полное отсоединение Airbag.
    2. С использованием головки на 12 зубьев и переходника открутить гайку на рулевом вале замкнутого руля. Заводские насечки должны совпадать и в данный момент и после установки.
    3. Без лишних усилий снять руль с рулевой колонки.
    4. Сборку осуществлять в обратной последовательности.

    Таким методом вы можете осуществить самостоятельный мелкий ремонт устройства, обновить внешний вид руля или заменить штатный элемент на новый от другой модели концерна VAG. В последнем случае перед покупкой важно убедиться, что деталь подходит для вашей Шкода. Далее совместить направляющие и риски, закрутить главную гайку, подключить разъем от подушки, вставить Airbag до защелкивания, подключить АКБ и готово!

    Внимание! Манипуляции с аирбэгом должны быть крайне осторожными. В целях безопасности минимизируйте нахождение на переднем сидении при демонтаже и монтаже механизма. Сняв подушку, позаботьтесь о безопасности места, в котором она будет некоторое время находиться температура в нем не должна превышать 90 градусов.

    Важные моменты и секреты

    Во время проведения подобных работ следует придерживаться строго определённых правил и порядка установки.

    Внимание! Во избежание неожиданного срабатывания подушки при процессе демонтажа, следует отключить питание сети, сняв минусовую клемму от АКБ. После чего, необходимо выждать ещё 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. И только лишь убедившись в полном отсутствии источников питания, можно приступать к разборке рулевого колёса.

    Это интересно: Как снять передний бампер на Рено Дастер видео

    Муляжи и обманки

    Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь.

    Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:

    1. В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
    2. Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.

    Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть.

    Renault Logan > Ремонт автомобиля > Электрооборудование > Снятие подушки безопасности водителя Рено Логан

    Проблемы

    Водитель может столкнутся с такой проблемой когда без всяких причин на приборной панели горит лампочка подушки безопасности на Рено Логан. В большинстве случаев это может быть связанно с тем что:

    • У подушки безопасности имеются неисправности связанные со шлейфом кольца, причиной тому может быть перетирание тонких контактов
    • Контакты которые отслеживают работу ПБ окислились
    • Есть неисправности связанные с кабелем у подрулевого переключателя(такая проблема у этих моделей Renault встречается очень часто, и после замены оповещающий индикатор приходит в норму)
    • В электронном блоке управления произошел сбой, и чтобы устранить его нужно в ручном режиме делать перепрошивку

    Важные моменты и секреты

    Во время проведения подобных работ следует придерживаться строго определённых правил и порядка установки.

    Внимание! Во избежание неожиданного срабатывания подушки при процессе демонтажа, следует отключить питание сети, сняв минусовую клемму от АКБ. После чего, необходимо выждать ещё 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. И только лишь убедившись в полном отсутствии источников питания, можно приступать к разборке рулевого колёса.

    Восстановление

    Наиболее правильный вариант восстановления – замена подушки и пиропатрона. Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше.

    Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.

    Решить проблему сможет новый блок системы SRS AirBag, который откорректирует память компьютера и в будущем, когда новая подушка будет установлена, возникновения ошибки удастся избежать.

    Меры безопасности при обращении со снятой подушкой

    • запрещается разборка корпуса подушки безопасности;
    • нельзя допускать попадания на неё различных жидкостей (воды, ГСМ);
    • следует исключить факты падения и ударов по корпусу подушки безопасности;
    • не подвергать воздействию тепла.

    Установка подушки происходит аналогично порядку снятия. Благодаря таким, казалось бы простым шагам, действуя строго по инструкции можно своими руками, деактивировать и снять такое технически сложное устройство как подушка безопасности.

    Просто или сложно?

    На первый взгляд, в инструкции нет никаких сложных моментов. Однако стоит приступить к самому процессу замены руля, чтобы понять, что каждая операция требует внимательности и аккуратности. У опытных мастеров на всю процедуру уходит не менее часа, а у неподготовленных новичков — вплоть до нескольких часов. После окончания замены и сборки руля стоит также проверить качество выполненной работы, чтобы гарантировать свою безопасность. Специалисты также рекомендуют прислушиваться к своим ощущениям в первое время — если вы почувствуете что-то необычное, нужно срочно обратиться за квалифицированной помощью.

    Меры безопасности при обращении со снятой подушкой

    • запрещается разборка корпуса подушки безопасности;
    • нельзя допускать попадания на неё различных жидкостей (воды, ГСМ);
    • следует исключить факты падения и ударов по корпусу подушки безопасности;
    • не подвергать воздействию тепла.

    Рекомендуем: Как снять и заменить свечи зажигания на Рено ДастерУстановка подушки происходит аналогично порядку снятия.

    Благодаря таким, казалось бы простым шагам, действуя строго по инструкции можно своими руками, деактивировать и снять такое технически сложное устройство как подушка безопасности.

    Важные моменты и секреты

    Во время проведения подобных работ следует придерживаться строго определённых правил и порядка установки.

    Внимание! Во избежание неожиданного срабатывания подушки при процессе демонтажа, следует отключить питание сети, сняв минусовую клемму от АКБ. После чего, необходимо выждать ещё 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. И только лишь убедившись в полном отсутствии источников питания, можно приступать к разборке рулевого колёса.

    Принцип действия

    Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

    Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

    Принцип работы подушки безопасности состоит из следующих этапов:

    1. С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
    2. Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
    3. От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
    4. После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

    Выбор руля

    Подбирать «баранку» следует не только по её внешнему виду — опираться нужно на соответствие креплений вашему автомобилю, но и на удобство использования такого узла. Большое значение имеет также функциональность — в большинстве современных автомобилей руль оснащается подушкой безопасности, кнопками управления мультимедиа и различными электронными системами. Идеальным вариантом является подбор по рекомендации производителя — такие рули имеют сертификаты соответствия и соответствующие отметки на упаковки.

    Если вы приобретаете нестандартное изделие, стоит позаботиться о покупке переходника. Такой аксессуар для руля должен быть произведён фабричным способом. Лучше не слушать соседей по гаражу, как они выточили переходник самостоятельно или заказали в мастерской, поскольку вряд ли вы сможете найти заготовку нужного размера из легированной стали либо высокопрочного сплава. Помните — покупка некачественного руля и дополнительных компонентов чревата потерей управления в самый неподходящий момент!

    Интернет в авто и не только: особенности технологии…

    Покрытие автомобиля керамикой: что нужно знать

    Замена подушек безопасности своими руками

    Безопасность является важной частью, и подушки безопасности играют очень высокую роль в ней. Здесь мы обсудим, как их заменить. Приходится это делать либо из-за неисправности, либо из-за того, что авария уже случалась, подушки выстрелили и теперь нужно поставить новые.

    Содержание:

    Многие водители уверены, что подушки сработают даже при легком столкновении, но по факту они будут срабатывать только при жестком столкновении при скорости выше 30-ти км/ч. Суть в том, что присутствуют отрицательные датчики, которые как раз и контролируют выстрел.

    Читать еще:  Что делать, если не греет печка ВАЗ 2110

    Вообще весь механизм представляет собой большое количество датчиков, поэтому у вас не получится заменить только ткань, придется менять некоторые датчики.

    Советы

    Если вы неплохо разбираетесь в автомобилях, а главное в электронике, то можете этим заняться, но если знаний мало, то лучше обратитесь в сервис. Дело в том, что вам придется работать с датчиками и заниматься прошивкой.

    Также вам понадобиться прошить бортовой компьютер, который запоминает удар и сохраняет его в своей памяти. В некоторых моделях КПП стает в аварийный режим, а некоторые прошивают только для того чтобы на вторичном рынке сказать, что машина не битая.

    Мы поговорим о замене передних подушек, которые чаще всего срабатывают при ударе спереди или сзади. Такие виды аварий возникают чаще всего и поэтому мы обсудим именно этот вид подушки.

    Меняем подушку водителя

    Менять на руле не так сложно, но перед этим нужно отсоединить клеммы от аккумулятора. Во-первых, это обеспечит безопасность работ, а во-вторых датчик и будут отключены и бортовой компьютер не будет думать, что производился съем.

    В противном случае бортовик запишет ошибку. Ваша задача снять центральную часть рулевой колонки, отсоединить все контакты и снять подушки, а потому установить новую в обратном порядке.

    Менять пассажирскую подушку

    Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.

    Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.

    Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.

    Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.

    Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.

    Помните, скорее всего требуют ремонта ремни безопасности, лобовое стекло и еще некоторые детали автомобиля.

    Ваша задача снять отключить все подходящие провода и демонтировать сам механизм. Затем нужно поставить все новое, но в обратном порядке. Но стоить помнить, что не стоить лезть, если вы не разбираетесь в автомобильной электронике.

    Сколько это будет стоить?

    Стоит все это будет не дешево, в среднем подушка стоит 15 000 рублей как водительская, так и пассажирская. Безусловно, если у вас старый автомобиль или очень бюджетный, все будет стоить намного дешевле.

    Также всю необходимую работу можно выполнить в сервисе, сама процедура замены обойдется примерно в 5 000 рублей, так же в зависимости от автомобиля.

    Едем дальше

    Итак, вы все установили, но не стоить собирать панель торпедо, ведь ваша задача еще поработать над бортовым компьютером. Вы можете просто купить новый, он вам обойдется примерно в 50 000 рублей, но это дороговато. Можно поехать в сервисы и прошить старый компьютер, обойдется это в 5 раз дешевле, но нет гарантии, что все будет хорошо.

    В итоге стоимость всех процедур в сумме достаточно высокая, если делать все по минимуму, то примерно в 50 000 рублей все обойдется, а если делать все качественно, то может с легкостью выйти за 100 тысяч.

    Самостоятельная прошивка

    Для того чтобы это сделать нужно взять компьютер, ноутбук будет значительно удобнее. Также вам потребуется купить или каким-то образом найти программное обеспечение для вашего авто. И еще будет нужен специальный кабель.

    Лучше конечно же этим не заниматься, так как кабель стоит около 3-х тысяч, ПО тоже не дешевое. Если у вас все-таки все это есть то, конечно же дешевле будет это сделать самому, но если нет, то съездите лучше в сервис.

    Ваша задача просто заменить старую программу на новую, но если у вас новая машина, то намного правильнее будет установить новый бортовик. Дело в том, что датчик регулирования одноразовый и не факт, что все будет идеально при прошивке старого. Для проверки можете подключить старые подушки, и посмотреть пропадет ли значок ошибки на панели приборов, если да, то можете подключать новые.

    Если вы не проверите систему, так как описано выше, то есть вероятность, что при подключении новых они сразу выстрелят и вы снова будете должны их менять, а стоит это все дорого.

    Нюансы и вывод

    Вообще их не так уж много, автомобили отличаются, поэтому система установки подушек и крепления панели торпедо бывает разной. В остальном суть примерно у всех одинаковая. Например, в Форд Фокус 2-го поколения не нужно отключать аккумулятор, ведь можно из монтажного блок вынуть нужный предохранитель, и подождать минут 15.

    В том случае, если все прошло успешно, то ваша задача установить обратно панель торпедо и собрать все остальное в исходное состояние. Самостоятельная замена поможет вам сэкономить значительную сумму денег и время. Нет в этом ничего сложного, кроме возни с бортовым компьютером.

    Видео

    Основной автор сайта и основатель нескольких автомобильных интернет-проектов

    Как снять и поменять подушку безопасности с руля своими руками?

    Водитель и пассажиры зачастую в безопасности в автомобиле благодаря различным девайсам, облегчающим жизнь, в том числе и ремням, и подушкам безопасности. Если данное устройство вышло из строя, есть несколько рекомендаций по его починке и замене. О том, как это сделать и как снять подушку безопасности с руля – читайте ниже.

    Принцип действия подушек безопасности

    1. Изделие состоит из нескольких основных элементов, которые составляют ядро конструкции. Принцип ее работы заключается в следующем:
    2. Когда автомобиль сталкивается с каким-либо препятствием, в подушке безопасности срабатывает датчик, который передает в специальный блок значение местонахождения, а также информацию о силе удара.
    3. Блок фиксирует и обрабатывает показатели и мгновенно подает сигнал на устройства, заставляя их сработать.
    4. После этого выскакивают ПБ, и при этом сохраняется запись в электронный блок.

    Возможные неисправности ПБ

    Индикатор на приборной панели, свидетельствующий о неисправности ПБ оповещает о таких симптомах:

    • подушки безопасности повреждены;
    • датчики удара вышли из строя;
    • разъемы плохо контактируют между собой;
    • повреждение блока;
    • вышел срок службы устройств.

    В основном поломка заключается в проводке.

    Если сработали подушки безопасности, можно их заменить или реанимировать. Подробнее – ниже.

    Как ремонтируются эти элементы конструкции?

    О том, что делать, если сработали подушки безопасности, а также как произвести их восстановление, замену и ремонт, можно узнать ниже.

    Меры предосторожности

    1. На пассажирском сидении, если на нем установлена ПБ, нельзя устанавливать детское кресло.
    2. Устанавливая блок, важно отключить зажигание и откинуть клемму массы с отрицательного полюса АКБ. После этого — с положительного. Блок нельзя оставлять без присмотра.
    3. Отрицательный полюс лучше всего покрыть изолентой, чтобы не было случайного контакта.
    4. Блок должен быть изолирован от любых жидкостей и защищен от посторонних, так как включает в себя взрывоопасное вещество.
    5. При поездке с таким устройством в салоне необходимо пристегиваться ремнями во избежание травм.
    6. Между человеком и изделием не должно быть посторонних предметов. Это убережет от болезнетворных травм.

    Процедура демонтажа подушки с руля своими силами

    1. Для начала необходимо опустить и вытянуть руль.
    2. После этого отвернуть его в сторону, и с обратной стороны найти небольшое отверстие с защелкой.
    3. В этом отверстии при помощи отвертки приподнять крепление.
    4. Повторить это действие необходимо с каждой из сторон.
    5. После этого устройство вытянуть вперед и отключить контакты на руле. Приспособление снято и его замену можно произвести в обратном порядке.

    Лучше всего произвести замену, чем перенастроить изделие, потому что лишь замена всех деталей гарантирует безопасную езду. Как понять, сработает ли подушка при восстановлении можно узнать в видео от канала Учимся водить машину.

    Реанимация подушки

    Несмотря на то, что изделие не рассчитано на многократное использование, а после срабатывания системы нужно заменить блок, а не работать с устаревшим пиропатроном, способ реанимации все же есть. Все восстановительные работы с заменой кожуха ПБ и припаиванием шлейфа должны быть аккуратными. В случае с этим действием, лампочка, которая сигнализирует о неисправности, больше не понадобится, ведь система нарушена. При подобных манипуляциях с системой безопасности нужно быть всегда начеку, ведь все «глюки» будут на совести автолюбителя.

    Как ремонтируется шлейф?

    Если возникла неисправность в шлейфе, нужно действовать таким образом:

    1. Отключить клемму массы с АКБ.
    2. Снять устройство, обеспечивающее безопасность, как сказано в инструкции чуть ниже.
    3. Разъединить контакты и снять руль.
    4. Снять с руля накладку, при этом отвернув крепления и защелки.
    5. После этого потянуть за язычок, вытащить блок вместе со шлейфом.
    6. В блоке снять крышку, и визуально исследовать, как в разобранном виде выглядит шлейф. Обращать внимание нужно на подозрительные изгибы и заломы шлейфа.
    7. Отыскав место разрыва нужно снять шлейф. Деталь эту нужно заменить новой, и лишь в крайнем случае спаять место разрыва, соблюдая все меры предосторожности.
    8. Собрать всю конструкцию в обратном порядке.
    Фотогалерея «Инструкция по замене шлейфа»

    На фото можно увидеть начальный этап снятия шлейфа.

    Инструкция по замене подушки

    Если изделие находится за торпедой, с его заменой могут возникнуть проблемы. Зачастую придется снимать торпеду целиком, и начинать демонтаж с руля. Для начала нужно снять пластиковую накладку с руля и открутить ПБ, после чего найти крепежной болт руля и, открутив его, снять рулевое колесо. После этого нужно над педалями открутить болты под кожухом руля и защелки, находящиеся по периметру. Теперь можно добраться до консоли и до торпеды.

    Если при срабатывании ПБ повредила торпеду, придется заменить панель. В данном случае речь пойдет только о ПБ. Нужно аккуратно снять панель. Это может занять больше времени, если есть много крепежей и защелок. После снятия торпеды можно заняться изделиями безопасности. При разъеме проводов нужно запомнить местонахождение каждого из них. После этого снять ПБ и заменить ее новой. Каждый из контактов при сборке подключается ровно в том порядке, как осуществлялось снятие.

    Видео «Ремонт водительской ПБ»

    О том, как произвести ремонт прибора, можно узнать из ролика от автора RustikGV.

    Подушка безопасности: когда снимать и можно ли ремонтировать?

    Для абсолютно любого транспортного средства одним из самых значимых моментов считается обеспечение безопасности на дороге. И электронные системы безопасности в этом плане считаются самыми значимыми. Именно от слаженной работы этих систем зависит напрямую жизнь и здоровье автомобилиста и пассажиров авто. И в первую очередь, это относится к подушкам безопасности. При этом нередко возникает необходимость демонтажа подобных защитных механизмов. В этом материале попробуем детально разобраться в этом вопросе и рассказать, когда снимать подушку безопасности на руле и можно ли ее отремонтировать.

    Почему необходимо снимать подушку безопасности?

    Прежде чем разбираться в вопросе относительно причин для проведения такой работы, следует понять сам принцип действия устройства. Набор и выброс газа в подушках безопасности происходит за счет особого механизма газогенератора. Эта деталь и считается самой сложной не только в плане своей конструкции, но и в вопросе технического наполнения. Поскольку скорость наполнения подушек очень велика, то выброс газа происходит с бешеной скоростью. Развертывание подушек происходит в момент удара при превышении скоростного режима на 20 км/час. Что касается демонтажа подушек безопасности, то подобная процедура может понадобиться если произошло срабатывание системы по причине ДТП. В случае неисправностей электроники или окончания срока эксплуатации.

    Можно ли ремонтировать?

    После того как подушка безопасности сработала, многие автомобилисты озадачены одним и тем же вопросом. Абсолютно всех волнует, можно ли после этого восстановить элемент. возможно, многих это разочарует, но отремонтировать подушку безопасности нереально. Поэтому если автомобилист стал участником ДТП и защитные элементы сработали, необходимо провести полную замену облицовки, патрона и подушки. При этом практически всегда это обходится достаточно дорого, поэтому хитрые автомобилисты стали прибегать к рациональному решению вопроса — восстановлению Airbag. Делается это двумя способами. В первом из них нужно произвести замену пиропатрона и самой подушки. Облицовка очень аккуратно и осторожно восстанавливается. И хотя, вся операция обходится в копеечку по итогу это гораздо дешевле полной замены элемента. Но проводить восстановление всегда нужно силами профессионалов. Только мастера могут правильно настроить блок управления. При неправильной настройке элемента высока вероятность того, что он сработает в любое время и самое главное даже без видимых на то причин.

    Подробнее о восстановлении Airbag можно узнать в этом видеоматериале:

    Как снять подушку безопасности с руля? Это можно, но зачем?

    Зафиксировано много случаев, когда после самостоятельного восстановления, происходили самопроизвольные срабатывания этих устройств. Поэтому будет лучше, если восстановлением будут заниматься специалисты.

    Как снять подушку безопасности с руля будет рассказано для всех желающих. В процессе работы особых трудностей не встречается, но нужно учесть, что в некоторых моделях фиксаторы отщелкиваются отверткой, а в других автомобилях нужно шестигранник. Также могут возникнуть проблемы при снятии рулевого колеса, где нужен специальный ключ.

    Немного о принципе работы модулей безопасности

    Эти устройства предназначены для сохранения жизни водителю и пассажирам автомобиля, что движется. Если первые образцы защищали только находятся на передних сиденьях машины, то теперь они работают по всему салону автомобиля, спереди, сзади и по бокам. Благодаря их использованию сохранены жизни сотен тысяч людей. Среди водителей можно услышать утверждение о том, что их срабатывание можно вызвать ударом ногой или рукой по бамперу или другой части машины. Это далеко не так.

    Главная задача такого устройства в самые сжатые сроки снизить инерционную скорость сидящих людей в машине. Для их срабатывания нужен сигнал от датчика, который срабатывает во время столкновения в движении, при скорости начиная от 25 км/ч. От замыкания выключателя срабатывает пиропатрон и от сгорания специального состава, подушка мгновенно наполняется азотом. Скорость наполнения составляет примерно 300 км/час. Через несколько секунд начинается постепенный выход газа из сработавшего модуля, чтобы пассажир или водитель мог двигаться.

    Как происходит демонтаж?

    Поводов для такой операции может быть множество, выполнение ее не требует особого напряжения, и не доставляет проблем исполнителю. Есть небольшие нюансы по разных моделей машин, но об этом будет загружено чуть позже. Для примера рассмотрено снятие подушки на автомобили Volkswagen Polo. Порядок действий будет примерно таким:

    • При включенном зажигании нужно установить рулевое колесо и оставить его в стандартном положении;
    • Отключают «минус» аккумуляторной батареи от массы машины. Это делается для того, чтобы при установке модуля безопасности на место, бортовой компьютер не выдал ошибку ее работоспособности. Специалисты, которые неоднократно выполняли такие операции, рекомендуют подождать после этого несколько минут, пока разрядятся все конденсаторы и не произойдет ее самопроизвольное срабатывание;
    • Устанавливают максимально возможный вылет рулевого колеса;
    • Далее нужно повернуть руль на 90 градусов в любом направлении и оставить в таком положении;
    • На обратной стороне рулевое колесо имеет два отверстия, через которые можно осуществить разблокировку подушки. Для этого нужно приготовит небольшую отвертку и маленькое зеркальце. Последнее нужно для облегчения попадания отверткой в отверстие;
    • Следующим шагом этой операции будет установка отвертки в отверстие до ее упора в донышко;
    • Осторожным движением отвертки вверх отщелкивают блокирующий фиксатор модуля безопасности с одной стороны;
    • Такие действия следует выполнить и с другим блокирующим устройством модуля. Для этого снова нужно повернуть подушку на 90 градусов и отверткой освободить вторую защелку;
    • После этого модуль уже легким движением можно вытащить из своего гнезда;
    • Чтобы завершить работы по ее демонтажу, нужно аккуратно отсоединить электрический разъем подушки на рулевом колесе.
    Читать еще:  Способы замены масла в акпп своими руками

    После этого можно приступать до тех работ, из-за которых и была затеяна вся эта работа. Процедура демонтажа модуля безопасности на разных машинах может отличаться только способом его блокировки на руле. Так, в SEAT Toledo такая — же блокировка, а вот у автомобиля Ауди модуль крепится винтами, которые снимаются с помощью шестигранника. Авто Ford Focus также блокирует модуль безопасности с помощью защелок. В автомобилях Мерседес модуль, кроме защелок фиксируется винтами с головкой под шестигранник. Производитель рекомендует при обратной установке их смазывать компаундом для исключения самопроизвольного выворачивания.

    Эта небольшая заметка будет полезна для владельцев машин, которые приобрели их не новыми. Часто бывшие владельцы не говорят о том, что подушка сработала. Зная о том, как снять подушку безопасности с руля, новый владелец может самостоятельно убедиться в ее наличии. Квалификация отдельных специалистов настолько высока, что они легко могут обмануть блок управления, и он будет показывать исправность системы безопасности, а на самом деле она может полностью отсутствовать.

    Лада Гранта. Как снять подушку безопасности.

    Audi 80 2.0 BarreL › Logbook › Как снять руль с AIRBAG (подушкой безопасности) + замена левой гитары (включение света, габаритов и поворотников)

    Доброго времени суток мои любимые друзья подписчики или гости данного БЖ!

    Ещё с момента покупки эта лотерейная левая гитара включения света, габаритов и поворотников игралась с мои «богатым» словарным запасом, одним словом работала через раз. Бывший хозяин мне об этом говорил, я думал сделаю её, но не так то было. Пару раз разбирал все перебирал, зачищал контакты, но на долго не хватало. Свет включался, а вот габариты через раз( Днем ещё не чё ездить, а ночью не как(

    Не долго думая решил купить новую пока позволял бюджет.

    Купил левую стрекозу фирмы «CNAB» за 3600 тенге (680 рублей), насчет данной фирмы не чего не слышал и не знаю, но буду надеться она мне прослужит долго, да я понимаю что это не оригинал, а китай.

    Преступим к замене гитары и попутно расскажу как снять руль AIRBAG (подушкой безопасности) на Audi 80.

    1. *Отключаем клемму минуса на АКБ (Это обязательно*, так как будем снимать AIRBAG если он имеется.)

    2. Откручиваем два болтика под номером — 1,2 и фишку под номером — 3: (Фото ниже!) И подымаем верхний корпус вверх.

    3. Далее откручиваем два болтика звездочкой «27»:

    4. Аккуратно вытягиваем подушку на себя и отсоединяем фишку убрав железный фиксатор.

    5. Блокируем руль и откручиваем гайку на руле.

    Запоминаем или отмечаем как стоял руль и расположение колес что бы после сборки все поставить как было изначально в свои пазы.

    6. Вынимаем нижний пластмассовый кожух, крепится он 3 креплений, просто тянем аккуратно на себя. Отключаем фишку на звуковой сигнал.

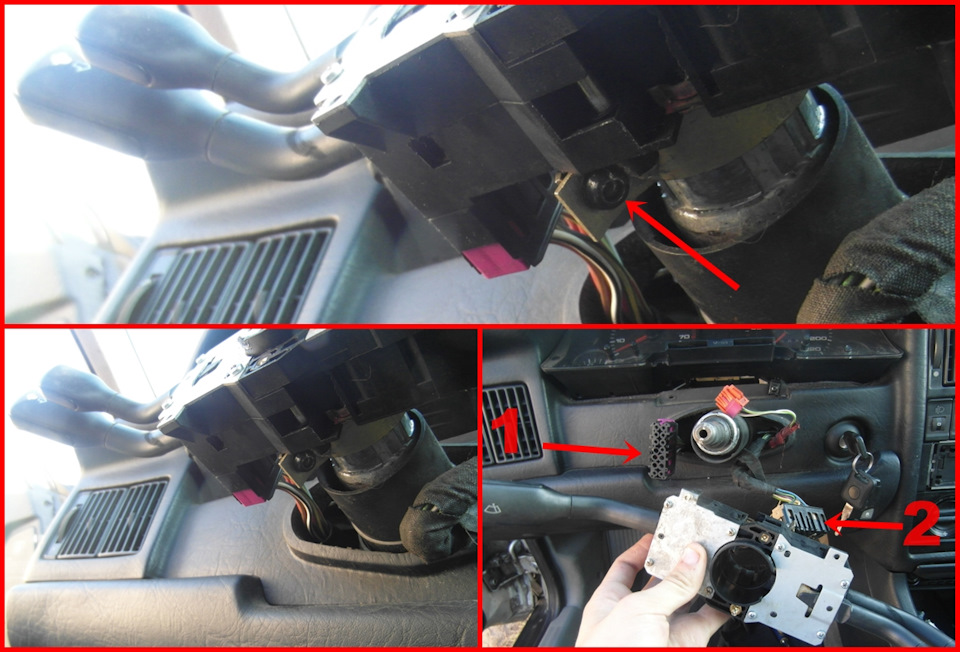

    7. Откручиваем болтик хомута фиксирующий гитару. Отключаем фишки под номером — 1,2 на фото ниже:

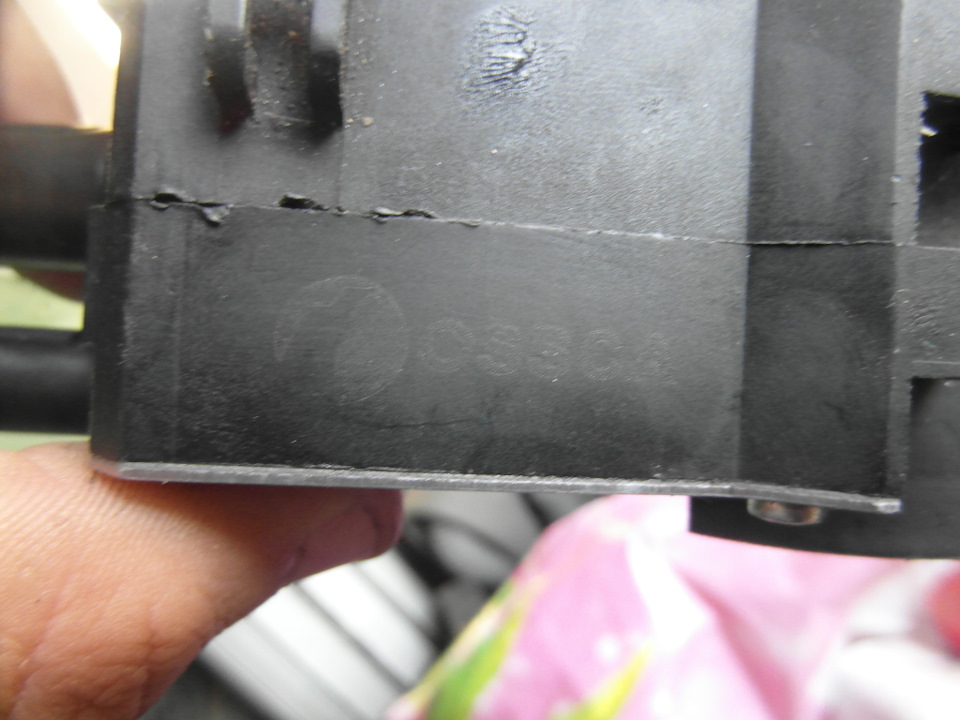

    И что мы видим?! Правая гитара оригинальная, а вот наша проблемная левая гитара уже стоит не родная и скорей всего китай фирмы «OSSCA»)

    8. Меняем или ремонтируем неисправную гитару. В моём случаи меняем! Для этого нужно открутить два болтика на фото ниже:

    Я открутил корпус новой гитары и решил чуть смазать литолом, оказалось там уже есть некая родная смазка, но дополнительная не как не помешает!

    Собираем всё в обратной последовательности и радуемся итогом!

    На этом мои друзья всё! Кому понравилась запись оцениваем и комментируем! До новых встреч!

    Демонтаж подушки безопасности с руля: инструкция для 4 моделей автомобилей

    Любое транспортное средство последнего поколения оснащено электронной системой безопасности, которая напрямую отвечает за жизнь всех присутствующих в авто. AirBag является составляющей такой системы. Владелец машины обязан знать, как снять подушку безопасности с руля, если он привык самостоятельно ремонтировать свою машину. Чем отличается технология демонтажа на разных марках авто?

    Причин для демонтажа подушек безопасности может быть несколько. Например, произошло ДТП, система сработала и подушки необходимо заменить. Также стоит знать, как снять подушку безопасности с руля, поскольку данный элемент обладает ограниченным сроком эксплуатации – 10 лет в среднем. В итоге пиротехнические патроны становятся непригодными и опять таки необходима замена. Не стоит забывать и о вероятности отказа данного элемента.

    Определить неисправность подушек вы сможете, изучив индикацию на приборной панели. Система диагностируется автоматически при активации зажигания. Индикатор AirBag будет гореть во время теста, но погаснет через пару секунд, если все в порядке. Если же имеют место какие-либо неполадки, лампочка будет гореть или мигать без остановки. От водителя требуется продиагностировать электронную систему.

    Принцип действия

    Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

    Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

    Принцип работы подушки безопасности состоит из следующих этапов:

    1. С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
    2. Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
    3. От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
    4. После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

    Ремонт сработавшей подушки

    При попадании транспорта в ДТП водителей часто интересует вероятность восстановления подушки. Ремонт не представляется возможным, поэтому патрон, саму подушку и облицовку необходимо менять полностью, а стоят такие работы весьма недешево. Альтернативой является восстановление AirBag. Также имеют право на существования варианты с установкой обманок, муляжей и прочие хитрости.

    Восстановление

    Наиболее правильный вариант восстановления – замена подушки и пиропатрона. Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше. Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.

    Монтажная пена

    Рассматриваемый способ нельзя назвать правильным и функциональным. Блок следует полностью разобрать и использовать монтажную пену для заполнения свободного пространства. Облицовка прикрывает подобного рода безобразие и обеспечивает визуально эстетичный внешний вид. Ни о какой безопасности и защите речи не идет.

    Муляжи и обманки

    Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь. Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:

    1. В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
    2. Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.

    Технология демонтажа

    Какой вариант ремонта вы бы ни выбрали, придется снимать подушку. Зачастую рулевое колесо не препятствует комфортной работе и в его устранении нет никакой необходимости. Рассмотрим поэтапную технологию на примере нескольких марок ТС.

    Лада Приора

    1. Предварительно обесточьте аккумулятор и подождите 10 минут, пока не разрядится конденсатор активатора AirBag.
    2. Рулевое колесо должно располагаться ровно. Если это не так, исправьте позицию колеса и извлеките ключ зажигания.
    3. Для крепления подушки безопасности используется болт, с которым без труда справится шестигранник. С другой стороны тоже есть винт, и избавиться от него вы сможете таким же путем.
    4. Отведите от руля модуль подушки.
    5. На следующем этапе следует поднять провода и фиксатор колодки, отключить подушку.
    6. На завершающем этапе AirBag можно снять и хранить при необходимости накладкой вверх в сухом и прохладном месте.

    Тойота

    Существенных отличий в технологии между отечественными машинами и иномарками нет, но стоит обратить внимание на крепления модуля и самой системы в руле. На примере автомобиля Тойота можно проанализировать данное отличие более детально.

    Процесс состоит из следующих этапов:

    1. После реализации всех упомянутых предварительных работ избавьтесь от заглушек, которые играют роль декоративного оснащения. Их вы найдете по обе стороны от руля.
    2. Используйте отвертку для отвинчивания болтов.
    3. Даже когда вы полностью вывинтите винты, AirBag вынуть вы еще не сможете, поскольку болты располагаются в пластиковых держателях. После откручивания винт следует выдернуть с максимальной осторожностью.
    4. Для изъятия модуля подушки также следует приложить определенное усилие. В это же время вы должны отключить соответствующие провода.
    5. При сборке ориентируйтесь на обратный порядок действий.

    Форд Фокус

    В случае с данной маркой ТС технология выглядит следующим образом:

    • после отключения подачи тока и 10-минутного ожидания извлеките верхнюю крышку, которая выступает в роли облицовки рулевой колонки;
    • поверните руль на 180 градусов, после этого можно отсоединять защелки и вывинчивать фиксирующие болты;
    • после поворота рулевого колеса под прямым углом повторите те же действия с противоположной стороны;
    • освободите защелки, для чего нужно подковырнуть слегка облицовку руля;
    • отключите колодку и удалите с рулевой облицовки все провода, после чего можно извлекать подушку.

    Smart

    Без демонтажа рулевого колеса в данном случае не обойтись. Предварительно деактивируйте аккумулятор, в противном случае вы рискуете попасть в ситуацию, когда подушка сработает в неподходящий момент.

    Далее выполняем следующие действия:

    1. Единственный элемент крепления, открутить который необходимо будет на первом этапе, располагается внизу под кожухом рулевой колонки.
    2. Для изъятия руля придется приложить небольшое усилие и потянуть на себя. Для окончательного демонтажа не забудьте отключить провода, которые идут к ESP и подушке.
    3. После демонтажа расположите руль лицом вниз. Поверхность должна быть чистой и ровной. Специальные клипсы фиксируют пластиковый кожух, который нужно извлечь.
    4. После выполнения этой задачи вы сможете обнаружить места фиксации панелей. Избавьтесь от фиксирующих деталей и клипс в количестве трех штук. Далее перейдите к двум болтам с тыльной стороны и можете снимать подушку.
    5. Внутри руля вы обнаружите не только подушку, но также картридж с проводами. Обязательно отключите желтый разъем.

    Вывод

    Система безопасности – один из основных компонентов, который обеспечивает сохранность здоровья пассажира и водителя в момент аварии. Не пренебрегайте необходимостью проверять ее работоспособность и заменять те или иные элементы в случае их поломки.

    Зачем отключают подушку?

    И притом спрятан в укромном месте: в перчаточном ящике, например, или на «торпедо» справа сбоку — случайно не заденешь и не выключишь. Но зачем отключать спасительное устройство, за которое уплачено немало денег?

    Дело в том, что при срабатывании пиропатрона поверхность подушки летит навстречу голове пассажира со скоростью 250–350 км/ч. Иначе она не успеет полностью раскрыться за несколько миллисекунд после удара. Если человек не пристегнут, он получит такую «оплеуху», что последствия ее придется устранять хирургам. Аналогичный удар по довольно хрупкому детскому сиденью, развернутому против движения (а только так разрешено перевозить малышей спереди), приведет к серьезным травмам и даже смертельному исходу. На этот, и только на этот случай предусмотрен выключатель.

    Впрочем, он есть далеко не на всех авто. Иногда отключить подушку можно через экранное меню бортового компьютера. Иногда сиденье само «чувствует», кто на нем сидит и сидит ли вообще, и передает эту информацию в блок управления системами безопасности. Чтобы водитель не забыл о выключенном эйрбеге, на табло загорается специальный сигнал желтого цвета. Мол, ехать можно, но осторожно.

    Обычно рекомендуют не злоупотреблять отключением и возить малышню только сзади. А вариант с реверсивно установленным креслицем — для мам, едущих вдвоем с ребенком. Так им сподручнее поправить соску или чепчик.

    А бывают ли случаи, когда необходимо отключать подушку для водителя? Оказывается, если он инвалид или просто очень маленького роста, так что расстояние от груди до баранки составляет менее 25 см (в последних моделях авто допускается 15 см), эйрбег нужно деактивировать. Как? Смотри на плашке.

    Можно ли самому отключить подушку, если выключатель не предусмотрен? В цивилизованной Европе такая самодеятельность запрещена. Другое дело — приехать на сервис, написать заявление, и мастер со специальной лицензией все сделает, не забыв и отметку в ПТС. Через два года по почте придет напоминание: ваш ребенок уже подрос, подушку пора включить.

    Такие строгости совсем не излишни. Нельзя, например, просто взять и обрезать провода, идущие к подушке. Не исключено, что на свободных концах со временем (а то и в момент «обрезания») появится электростатический заряд и однажды подушка ка-а-к бабахнет на ходу! Поэтому даже разъемы в ее цепях специальные, с подпружиненной перемычкой: выдернули штекер, и контакты замкнулись накоротко. Кроме того, на СТО изменят прошивку контроллера, чтобы остальные системы безопасности работали в штатном режиме, несмотря на «обрыв» в цепи одной из подушек.

    Аналогично следует поступать и в случае, если вы решили заменить штатные сиденья с боковыми подушками в спинках на ортопедические. Тогда мастер наденет специальные адаптеры, чтобы подушки не сработали в снятых сиденьях при длительном хранении «в сарае» или дома. А кстати, в течение скольких лет вообще можно полагаться на эйрбеги? Срок их годности в большинстве случаев 10–15 лет.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
