Как самому сделать подогрев руля? пошаговая инструкция

Как сделать подогрев руля автомобиля своими руками? Инструкция и 3 варианта подключения

Назначение функции подогрева

Функция обогрева руля, сидений и даже дворников была разработана и внедрена относительно недавно. За относительно короткое время ею начали пользоваться автолюбители во всём мире. Большинство из них с одобрением восприняли то, что позволило сделать поездки на машине более комфортными.

Поначалу подогрев руля устанавливался исключительно на моделях премиум-класса. Сейчас подобная функция есть и в более доступных автомобилях, но только в относительно новых. В том случае, если транспортному средству много лет, или когда речь идет о дешёвом варианте, оснастить его обогревом руля можно такими способами:

  • отправиться на СТО и установить его там;
  • приобрести в готовом виде и поставить;
  • сделать обогрев самостоятельно.

Особенно актуально будет сделать обогрев руля своими руками для старых машин советского производства. Подобный тюнинг станет для них выгодным новшеством. Для работы потребуется купить некоторые детали. Экономить не нужно, ведь именно от них зависит то, насколько надёжно будет работать устройство.

По своей конструкции устройство представляет собой несколько нагревательных элементов.

Для того, чтобы можно было контролировать степень нагревания, а также отключить устройство, когда температура достигнет возможного предела, используется реле. Конструкция обогрева не так сложна, как может показаться на первый взгляд. Если приложить усилия, её можно без труда собрать самостоятельно, не обращаясь к специалисту.

Особенности монтажа

Для работы в домашних условиях лучше всего взять специальные нагревательные элементы, которые используются в механизмах подогрева автомобильных сидений. В магазинах можно приобрести такой набор, как «Емеля Горыныч». Он хорош тем, что оснащён качественным термореле. Благодаря ему подогрев будет отключаться автоматически, когда достигнет той или иной температуры.

Для изготовления самодельного подогрева руля, кроме самих реле и нагревательных элементов, нужны следующие инструменты и материалы:

  • фломастер;
  • нож и эпоксидный клей;
  • двусторонний скотч и изолента;
  • герметик;
  • контакт выключения устройства, два кольца из меди;
  • кожаный чехол для руля (его при желании тоже можно сшить самому);
  • паяльник.

Чтобы начать процесс монтажа, рулевое колесо нужно снять. После этого в первую очередь ставятся нагревательные элементы.

Процесс представляет собой последовательность действий:

  1. С помощью маркера нужно отметить места установки нагревателей. При этом шаг может быть разным. Допустимое расстояние между бороздками — от 20 до 30 мм.
  2. После разметки колеса необходимо ножом проделать углубления для нагревательных элементов. Вместо острого лезвия можно использовать для этого специальную бормашину с насадками.
  3. Провода можно зафиксировать, а можно оставить как есть. В итоге они закроются чехлом.

Специалисты советуют ставить нагревательные элементы на клей, а участки поворотов и изгибов крепить с помощью изоленты. Её можно убрать, когда клей высохнет. Как только он затвердеет, борозды с нагревательными элементами потребуется наполнить герметиком. Благодаря этому под кожаным чехлом канавки совершенно не будут ощущаться. Затем борозды шпаклюют, а поверхность колеса выравнивают ножом.

Правила подключения механизма

После того, как на руль были установлены нагревательные элементы, можно подключать устройство к питанию. Вариантов подключения существует несколько:

  • посредством прикуриватель;
  • через специально выделенную для этой цели проводку;
  • с помощью неиспользованных проводов.

Наиболее практичный и безопасный вариант обустройства питания — подключение через проводку по выделенной линии от аккумулятора. Алгоритм действий такой:

  • нужно взять два медных кольца, которые имеют толщину порядка 1,5 мм, и подготовить кнопку включения;
  • кольца необходимо присоединить к плюсу и минусу электрической проводки машины;
  • кнопку выключения устройства следует поставить в кожух рулевой колонки, размещённой внизу — так будет эстетичнее и удобнее;
  • на левой накладке нужно сделать вырез для установки кнопки посредством специального трафарета;
  • затем провода необходимо припаять к кольцам, после чего сквозь предохранитель и реле соединить с аккумулятором;
  • медные кольца следует прикрепить на провод двухсторонним скотчем, а затем залить их эпоксидным клеем;
  • один провод должен быть плюсовым, минус же может быть использован от рулевого вала;
  • контакт для выключения должен располагаться напротив колец в руле, для этого нужно проделать специальное отверстие;
  • необходимо всё тщательно изолировать, чтобы избежать нежелательных контактов;
  • внизу следует установить тонкую пластинку в качестве пружины, чтобы кнопка выключения постоянно прижималась к кольцам: одним концом пружина упрётся в руль, вторым — будет давить на контакт.

Процесс нагревания при таком подключении произойдёт довольно быстро и равномерно. Руль будет заметно тёплым уже через несколько минут.

Рекомендации по выбору чехлов

Систему проводов лучше всего закрыть с помощью кожаного чехла. Его можно приобрести в готовом виде, но в этом случае нужно тщательно подбирать размер. При этом обязательно следует учитывать то, что под влиянием толщины изоляции и элемента подогрева рулевое колесо будет увеличено. Изделие из кожи рекомендуется заранее распарить либо же смягчить материал посредством обработки в спирте. Благодаря таким мероприятиям кожа растянется и отлично сядет на колесо. Подобный чехол можно также сшить своими руками, но для этого надо обладать хотя бы минимальными швейными навыками.

Обогрев для руля — вещь, полезная не только для автомобиля, но и для мотоцикла. Особенно, если человеку нужно ездить в холодное время года. На голову можно надеть шапку и шлем, а тело утеплить курткой, но согреть руки сложнее — крутить руль или управлять мотоциклом в рукавицах неудобно, а без них руки замёрзнут.

Подогрев руля — это хорошее приспособление, повышающее комфорт управления транспортным средством. Однако у него есть несколько недостатков, которые можно и исправить. Если ручки с обогревом просто обмотать изолентой, они будут выглядеть не очень привлекательно. Это можно легко замаскировать с помощью красивого чехла. Другой минус — более существенный: подогрев весьма затратен в отношении потребления энергии. Можно установить лампу ночного света с меньшей мощностью.

Выводы

На первый взгляд может показаться, что обогрев для руля — это не очень важная деталь автомобиля. Однако большинство автолюбителей отмечают, что благодаря такой опции им стало гораздо приятнее проводить время в дороге за рулём.

Горячие баранки: устанавливаем обогрев руля

Простейшее и самое дешевое обогревательное устройство представляет собой чехол на руль, подключаемый к 12‑вольтовой розетке. После того как баранка прогреется, надо обязательно отключить питающий провод — только после этого можно ехать. Комфорт при использовании такого устройства близок к нулю, но цена и простота установки подкупают — наверняка найдутся желающие приобрести из разряда аскетов.

Два других изделия по принципу действия и удобству пользования сравнимы со штатным обогревом, но требуют серьезной возни при установке — с разборкой руля и даже, при необходимости, его перетяжкой. Основные различия между этими комплектами — в используемых материалах, ком­плектации и цене.

Инструкция велит подсоединять нагревательные элементы через свободные токопроводящие полоски в подрулевом спиральном кабеле — так называемой улитке. Поэтому перед покупкой такого устройства надо выяснить (разобрать руль или покопаться в интернете), установлена ли улитка на вашей машине и есть ли у нее свободные токопроводы. Незадействованные контакты часто встречаются, например, у машин в недорогих комплектациях, которые для унификации с более дорогими версиями оснащены проводкой с запасом.

В установочных центрах обычно дорабатывают улитку, включая в счет оплату соответствующих работ. Для снижения потребляемого тока используют входящий в комплект блок питания, который повышает напряжение до трех десятков вольт. Если этого не сделать, штатные токопроводящие ленты улитки могут оплавиться.

Объем работ солидный — неслучайно разработчики подобных устройств рекомендуют обращаться к профессиональным установщикам. Нужно удалить штатную отделку обода руля, предварительно приобретя новую (кожаную), обезжирить поверхность, ножом сделать углубления под проводку, приклеить нагревательные элементы, уложить проводку, красиво обтянуть потолстевший руль, подключиться к свободным дорожкам шлейфа.

Оба стационарных устройства включаются кнопкой с символом обогрева руля. Дизайном они, скорее всего, будут отличаться от штатных, поскольку практически у всех машин кнопки имеют прямоугольную форму, а не круглую. Зато облегчается монтаж — достаточно просто просверлить отверстие.

Можно предпочесть «гибридный» вариант теплой баранки. При перетяжке руля нагревательные элементы заделываем под обивку, а проводку заканчиваем малогабаритным разъемом. Подключаем ответную часть разъема, нагреваем баранку, выдергиваем штекер и пускаемся в путь. Дешево и сердито. Выглядит пристойно, и не придется вмешиваться в штатную электропроводку.

Производитель не указан
Примерная цена 6000 руб.
Заявленная мощность 40–50 Вт
Питание через ленту улитки
Применяемость требуется не менее двух свободных дорожек в улитке
Ток потребления/ток через нагреватель 4,4/1,42 А

Подойдет для рукастого фаната-самодельщика. Проводов в комплекте нет. Огромный блок питания массой 425 г (явно с чужого плеча) рассчитан на выходное напряжение 24 В (о чем свидетельствует наклейка), но производитель комплекта рекомендует увеличить его аж до 33 В, вывернув подстроечный ­резистор до предела.

Нагрев чересчур сильный — рукам нестерпимо горячо. А чтобы создать комфортную температуру, подстроечный резистор на блоке питания лучше выставить на 19 В, при этом ток падает до 0,8 А. «Минус» рекомендуют брать с металлических деталей каркаса руля. В общем, установить сложно, но можно; работать должен исправно.

Производитель не указан
Примерная цена 1950 руб.
Заявленная мощность не указана
Питание от гнезда 12 В
Применяемость без ограничений
Ток потребления 3,5 А

Попавший к нам простейший обогреватель-чехол лишен опознавательных знаков, но в продаже встречается много аналогичных устройств в красивых упаковках. Схема использования едина: надеть чехол на рулевое колесо, подключить штекер к 12‑вольтовой розетке, подождать, пока руль нагреется, затем отключить провод от устройства и только после этого трогаться в путь, пользуясь запасенным теплом. Конечно, руль вскоре остынет, но к тому времени и салон должен будет прогреться.

За простоту — пять, за дизайн и комфорт — два. Цена завышена. Нагрев чехла неравномерный: область у штекера остается холодной. Некоторые водители будут ездить, оставив штекер в гнезде, благо длинный провод позволяет, — а это небезопасно!

Производитель Россия, ООО «Теплодом»
Примерная цена 4500 руб.
Заявленная мощность 32 Вт
Питание через ленту улитки
Применяемость требуется не менее двух свободных дорожек в улитке или дополнительный проводник параллельно шлейфу
Ток потребления/ток через нагреватель 2,5/0,85 А

Комплект поставки самый богатый в нашей выборке: помимо проводов предусмотрены даже аэрозольный клей и нож. Блок питания малогабаритный, нерегулиру­емый. «Минус» рекомендовано брать с металлических частей каркаса руля.

Объем установочных работ значительный. За некоторые операции, например за перетяжку руля, лучше не браться, если нет опыта. Инструкция оправданно советует обратиться за помощью в специализированное ателье.

Какое устройство выбрать? Если решили замахнуться на стационарный вариант, «Емеля» чуть предпочтительнее прочих: лучше укомплектован и дешевле.

В столичном сервисе оборудование машины обогревом руля под ключ обойдется примерно в 16 тысяч рублей. Столько же порой нужно доплатить при покупке автомобиля в более богатой комплектации, предусматривающей штатный обогрев руля и еще пяток других полезных опций. Покупатели новых автомобилей, обратите на это внимание! Тем более что установленное на заводе оборудование лучше стороннего хотя бы потому, что на него распространяется фирменная гарантия. Обогреватели-чехлы годятся лишь для тех машин, в которых ­обогрев руля в принципе не предусмотрен.

Как сделать и установить подогрев руля

Шаг первый добраться до улитки рулевого колеса

Нам необходимо добраться до разъема управления на контактной площадке или улитке рулевого колеса. Для этого необходимо снять рулевое колесо и коробку с системой подушки безопасности. Обычное крепление коробки с механизмом подушки – два боковых болта, закрытые пластиковыми заглушками. Крепление выворачиваем с помощью хитрого ключика

Совет! Прежде чем снимать клеммы модуля подушки безопасности, сверяемся с руководством по эксплуатации авто и снимаем клеммы аккумулятора.

Далее наступает черед руля. Стандартное крепление баранки – центральная гайка – легко откручивается накидным ключом. Корпус улитки, как правило, крепится на остов с помощью пары пластиковых защелок. Если на руле установлены кнопки дистанционного управления, перед снятием откидываем контактную фишку на улитке.

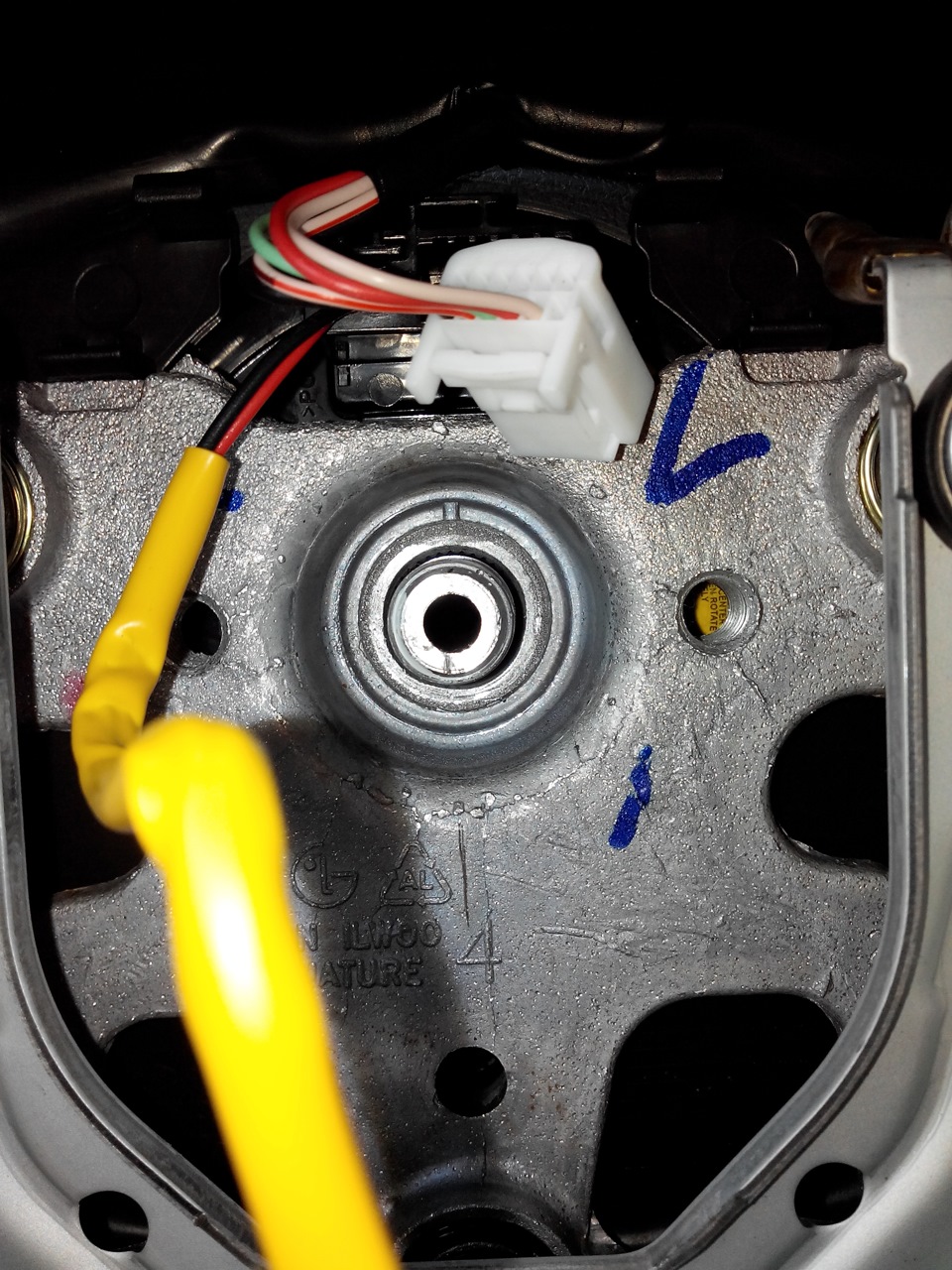

Именно этот разъем нас интересует в качестве источника питания подогрева. На большинстве моделей авто, благодаря высокой унификации, фишка имеет больше контактов, чем реально используется для управления. Рядом находится разъем подушки безопасности. На всякий случай контакты, выбранные под питание подогрева руля, стоит сверить с руководством по эксплуатации автомобиля, чтобы не пришлось впоследствии искать причину неработающих кнопок на руле.

В зависимости от сопротивления нагревательного элемента стоит предварительно измерить параметры тепловыделения и проверить, насколько шлейф улитки способен выдерживать ток нагрузки, не перегреваясь выше критической температуры. Для этого отрезаем несколько полос элементов подогрева и с помощью проводов и клемм подключаем фрагмент подогревателя к аккумуляторной батарее через свободную пару контактов шлейфа улитки.

Совет! Делайте длину ленты нагревателя максимально возможной. Ток будет меньше, что уменьшит тепловую нагрузку на шлейф. При этом изоляция будущей системы подогрева руля должна оставаться слегка теплой и, главное, – стабильной в течение часа.

Далее устанавливаем нагреватель непосредственно «под кожу» рулевого колеса. Чаще всего используется ленточный нагреватель из углеродных или углеграфитовых нитей.

Примерная длина одного фрагмента нагревателя – 55-60см. Этого как раз хватит для подогрева одной половинки руля. На внешнюю сторону руля приклеиваем подходящим клеем. Хорошо зарекомендовал себя клей «Момент» на основе полихлоропреновых каучуков.

В местах установки контактов стоит вырезать пазы, чтобы места спайки проводов не выпирали через чехол.

Контакты на концах элементов подогрева руля можно сделать своими руками из медной фольги либо использовать стандартные контактные клипсы.

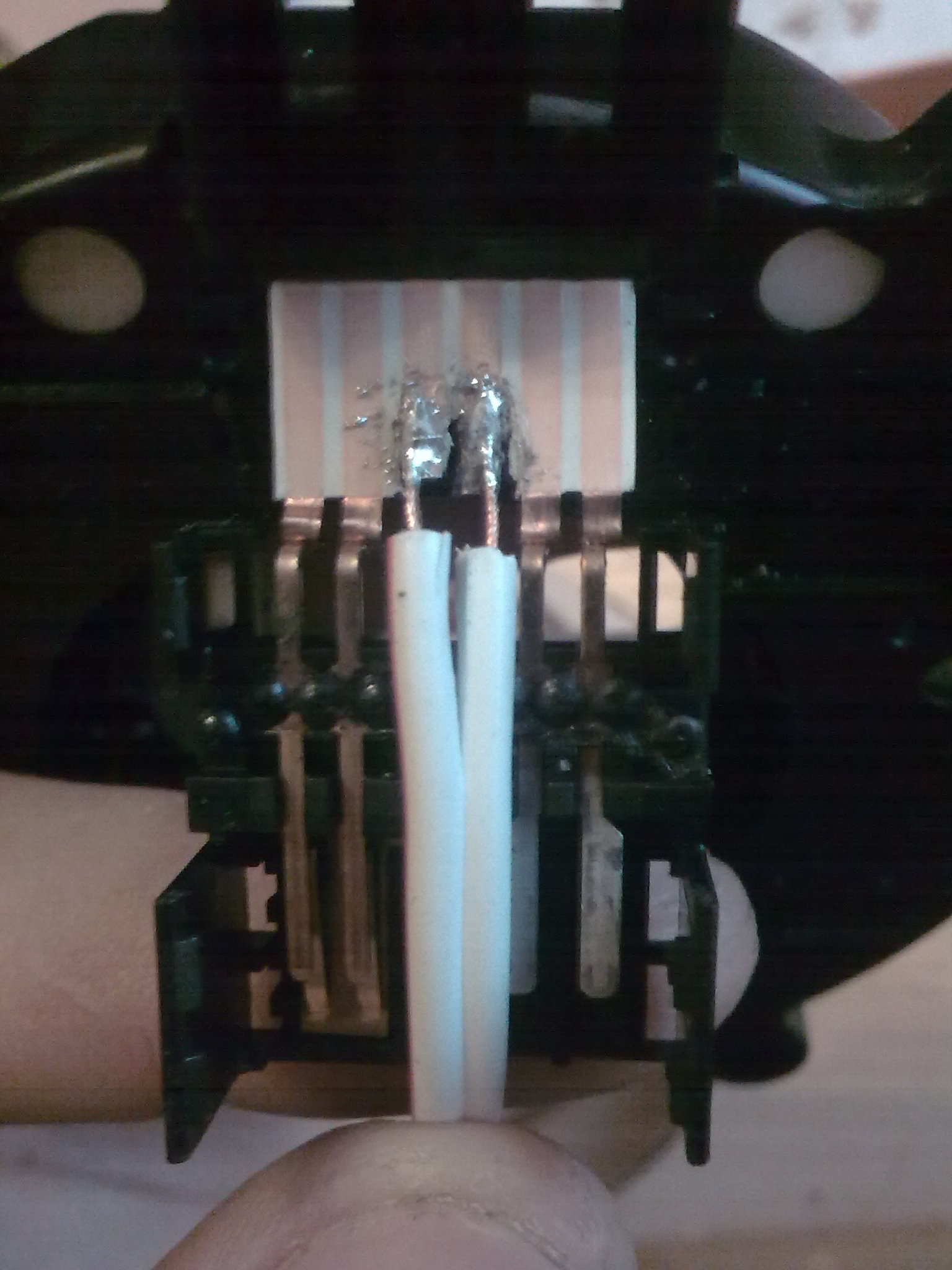

К металлу припаиваем провода, которые коммутируем в свободные гнезда фишки улитки. На руле сами провода уложим в предварительно вырезанные пазы и зафиксируем хомутами.

Поверх приклеенных элементов подогрева намотаем изоляционную ленту на тканевой основе.

Если для элемента подогрева вы использовали нихромовую проволоку, то всю длину нагревателя, а это примерно 11м, необходимо равномерно распределить по окружности руля. Чтобы избежать контакта соседних витков и исключить выпячивание проволоки через чехол, лучше уложить витки в заранее выполненные канавки и зафиксировать проволоку изоляционным материалом. Остальные подключения проводят аналогично с подогревом углеродным элементом.

Реализация подогрева руля углеродной лентой, рассчитанной на 12 вольт, – наиболее безопасный путь и удобный способ обустройства, хотя бы потому, что лента будет греть наружную часть обода руля. Тогда как проволоку придется изолировать и наматывать на обод, что увеличит ненужные затраты энергии на нагрев тех частей руля, которых практически не касаются руками.

Оба варианта достаточно популярны и позволяют установить подогрев на участки руля, которые более всего используются вами при управлении автомобилем.

Подключение элемента подогрева к источнику питания

Нагрузка на шлейф улитки составит около 2А, это немного, но требует качественного соединения в контактных разъемах. Лучшим вариантом было бы использование прямой пайки проводов подогрева в разъеме руля. Как вариант, на концах двух проводов запаиваются концевики, взятые с колодки разъема блока питания компа, и вставляются в контактную фишку улитки. Минусовую часть проводки закручивают на крепление руля.

Альтернативный вариант подключения

Не обязательно для подключения элемента подогрева руля своими руками так сильно модифицировать устройство рулевого колеса. Если в вашем автомобиле нет подушки безопасности, можно установить подогрев руля и коммутировать проводку проще. Например, как вариант, используют дополнительные самодельные кольцевые дорожки, через которые непосредственно подводится питание к элементу подогрева руля.

Для этого два медных кольца, диаметром 65 и 85 мм, наклеиваются на тонкую (1 мм) текстолитовую основу. Кольца можно выполнить травлением на фольгированном стеклотекстолите. Через изоляционную прокладку самодельная контактная площадка монтируется на улитку. На руле устанавливаются два скользящих контакта, каждый на свое кольцо. К установленным контактам в обычном порядке подсоединяются соединительные провода подогрева руля.

Своими руками к плюсовому и минусовому кольцу установленной площадки припаивают контакты двужильного кабеля, который легко через реле подключить к батарее или замку зажигания. Более простым подключением системы подогрева будет включение схемы в разъем прикуривателя.

Преимущества подобной системы подогрева руля:

  • высокая надежность и простота конструкции;
  • отсутствие риска вывести из строя шлейф улитки руля;
  • возможность подведения к рулевому колесу тока любой величины.

К недостаткам можно отнести более высокую трудоемкость изготовления подогрева и необходимость укладки дополнительной проводки для подключения системы.

Заключительные операции

Зачастую для того, чтобы скрыть систему подогрева руля, стараются сшить своими руками чехол, полностью закрывающий спицы и обод. Не у всех есть способности к сшиванию изделий из кожи или дермантина, поэтому более эстетичным решением будет покупка и монтаж на руль готового чехла. Чехол необходимо подобрать по размеру заранее с учетом увеличения размеров рулевого колеса на толщину элемента подогревателя и изоляции. Иногда кожаные изделия предварительно распаривают над паром или обрабатывают спиртом для смягчения материала, что упрощает монтаж и позволяет коже растягиваться и «садиться» по размеру.

Если нет желания собирать схему своими руками, можно легко заказать установочный комплект подогрева руля в интернете.

Как сделать обогрев рулевого колеса своими руками показано на видео:

  • Как пользоваться динамометрическим ключом
  • Какой толщиномер лучше выбрать
  • Экспедиционный багажник на Ниву 2121, Ниву Шевроле, УАЗ
  • Муфта сцепления

Этапы работы

Демонтаж руля

Прежде всего, необходимо снять само рулевое колесо. В зависимости от конструкции той или иной модели автомобиля, этот процесс происходит по-разному, однако в подавляющем большинстве случаев процесс демонтажа руля может вызвать определенные затруднения. Чтобы после финишной установки руля колесо встало на свое место без смещения относительно оси, рекомендуется промаркировать положение «баранки» относительно вала (можно просто нанести отметки маркером).

Нанесение разметки

теплый руль самимДемонтировав руль, необходимо маркером или фломастером нанести на его обод разметку, в соответствии с которой и будет осуществляться укладка нагревательного элемента. Разметку можно делать по своему усмотрению — как правило, это витки по ободу руля с шагом в 2-3 см. Если вырезать витки с большейчастотой шага, греющегося провода одного комплекта подогрева сидений может не хватить. После того, как разметка будет нанесена, канцелярским ножом для бумаги по разметке нужно надрезать внешнюю поверхность руля так, чтобы в разрез можно было бы уложить провод, служащий нагревательным элементом для установки обогрева руля машины своими руками. Прорезать канавки для провода лучше всего под углом. Во-первых, благодаря такому способу, провод будет лучше держаться при его укладке, а во-вторых, делать прорези будет гораздо проще.

Читать еще:  Атмосферный двигатель или турбированный: основные характеристики и отличия

Укладка нагревательного элемента для обогрева руля

Нагревательный шнур, предварительно извлеченный из автомобильной грелки, необходимо плотно уложить в прорезь на руле. При этом качественной система подогрева получится только в том случае, когда греющий шнур будет плотно прилегать к рулевому колесу, оставаясь зафиксированным клеем в нескольких местах. В местах заломов или перегибов электрошнур стоит закрепить изолетной, которую после полного высыхания клея можно легко убрать. Намотав нагревательный элемент на руль и тщательно зафиксировав его, следует покрыть уложенный провод герметиком таким образом, чтобы вырезанная на руле канавка и уложенный в нее провод не прощупывались. После высыхания герметика его излишки нужно убрать, аккуратно срезав ножом. Затем всю конструкцию сверху обшивают кожей или иным материалом на усмотрение владельца машины.

Завершающий этап

Еще одним технически сложным этапом самостоятельного изготовления системы обогрева руля своими руками является этап установки руля на место и подключение подогрева к бортовой системе электропитания. Для питания вновь смонтированной системы подогрева руля задействуются три свободных контакта, предусмотренных практически у каждого автомобиля. Четвертый контакт необходимо, как и до демонтажа рулевого колеса, замкнуть на клаксон. В целях упрощения всего процесса включение подогрева руля можно объединить с кнопкой включения обогревателя заднего стекла, выведя контакт на соответствующую электрическую цепь автомобиля.

При правильном изготовлении и монтаже системы подогрева руля нагрев до теплого состояния происходит уже через 2-3 минуты после нажатия кнопки включения.

Купить комплект или сделать своими руками

Желание дооснастить автомобиль подогревом руля можно воплотить 4-мя путями.

  1. Купить готовый для установки комплект, который будет включать в себя термовыключатель, нагревательный элемент, кнопку, реле, провода с держателем для предохранителя. В некоторых системах для повышения эффективности в цепь включен преобразователь напряжения с 12 В ≥ 30 В.
  2. Собрать комплект для установки своими руками. Если не учитывать преобразователь напряжения, который есть далеко не во всех моделях, комплект состоит из легкодоступных для покупки элементов.
  3. Установить штатный руль с подогревом. Вам потребуется купить руль, кнопку и, возможно, заменить подрулевой шлейф. Но это лишь при условии, что на вашу модель автомобиля более поздних годов выпуска либо в дорогих комплектациях штатно устанавливался обогрев руля.
  4. Изготовить подогрев своими руками, использовав в качестве нагревательного элемента провод МГТФ. Ранее, наряду с нихромовой проволокой, мы рассматривали изготовление нагревательного элемента из провода МГТФ для подогрева зеркал заднего вида. Этот же элемент часто используется в конструкции подогрева сидений.

Для выбора собственного пути вам достаточно оценить себестоимость готового комплекта, элементов по отдельности и временные затраты на установку подогрева руля каждым из способов.

Оплетка

Преимущества установки оплетки с подогревом:

  • обогрев питается от прикуривателя, поэтому нет необходимости вмешиваться в конструкцию бортовой сети автомобиля;
  • снятие и установка занимает не более 2-3 минут.

За кажущееся удобство придется заплатить серьезными недостатками:

невозможность включение подогрева руля в движении. Провод питания, идущий к прикуривателю, будет сковывать движения рулевого колеса, что затрудняет управление автомобилем и чревато попаданием в ДТП;

  • незначительный эффект. При кратковременном включении руль будет нагреваться очень слабо и быстро отдавать тепло после снятия оплетки. Мы не рекомендуем ездить постоянно с такого рода аксессуаром на руле. Из-за своей универсальности и особенностей изготовления оплетка с подогревом плохо фиксируется на руле, что может помешать совершить контраварийное руление в случае заноса;
  • оплетку, провод и переходник для питания подогрева руля придется постоянно хранить в автомобиле.

Инструмент и материалы

Для установки комплекта подогрева рулевого колеса вам потребуются:

  • паяльник, флюс и немного припоя;
  • инструмент для снятия обшивки рулевой колонки, руля. Подробную инструкцию по снятию вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля;
  • перовое сверло для отверстия в спице руля под термовыключатель;
  • универсальный клей «Момент». Клей не позволит токопроводящей ткани мяться, слезать с обода при подключении и перешивке.

Hyundai Solaris YAS 😺 › Logbook › Апгрейд руля. Делаем подогрев. Часть первая.

Еще после покупки машины ранней весной, когда было прохладно, я подумал было бы не плохо всё-таки иметь подогрев руля. Это, пожалуй, единственное, что хотелось бы мне из пакета «престиж» в машину, ну и климат бы пригодился. Но машина новая, только из салона, на улице становится теплее. Так и отложил эту идею. Прошло лето, осень. Ручкам по утрам становилось всё прохладней. Раз попробовал перчатки одеть и тут же снял: скользили руки неимоверно скользит. Ну что ж нужно думать что делать с рулем.
Можно было оставить как есть. В принципе солярис быстро прогревается и через десять минут уже вроде как потеплее. Жена предложила просто кожей обшить и всё. Ну думаю посмотрим как будет с кожей, а там если что сниму кожу и сделаю подогрев. Но подумав решил, что кожа сама по себе греть не будет, поэтому приступил к расчету системы. Это моя первая серьезная переделка-доделка в машине, не судите строго.

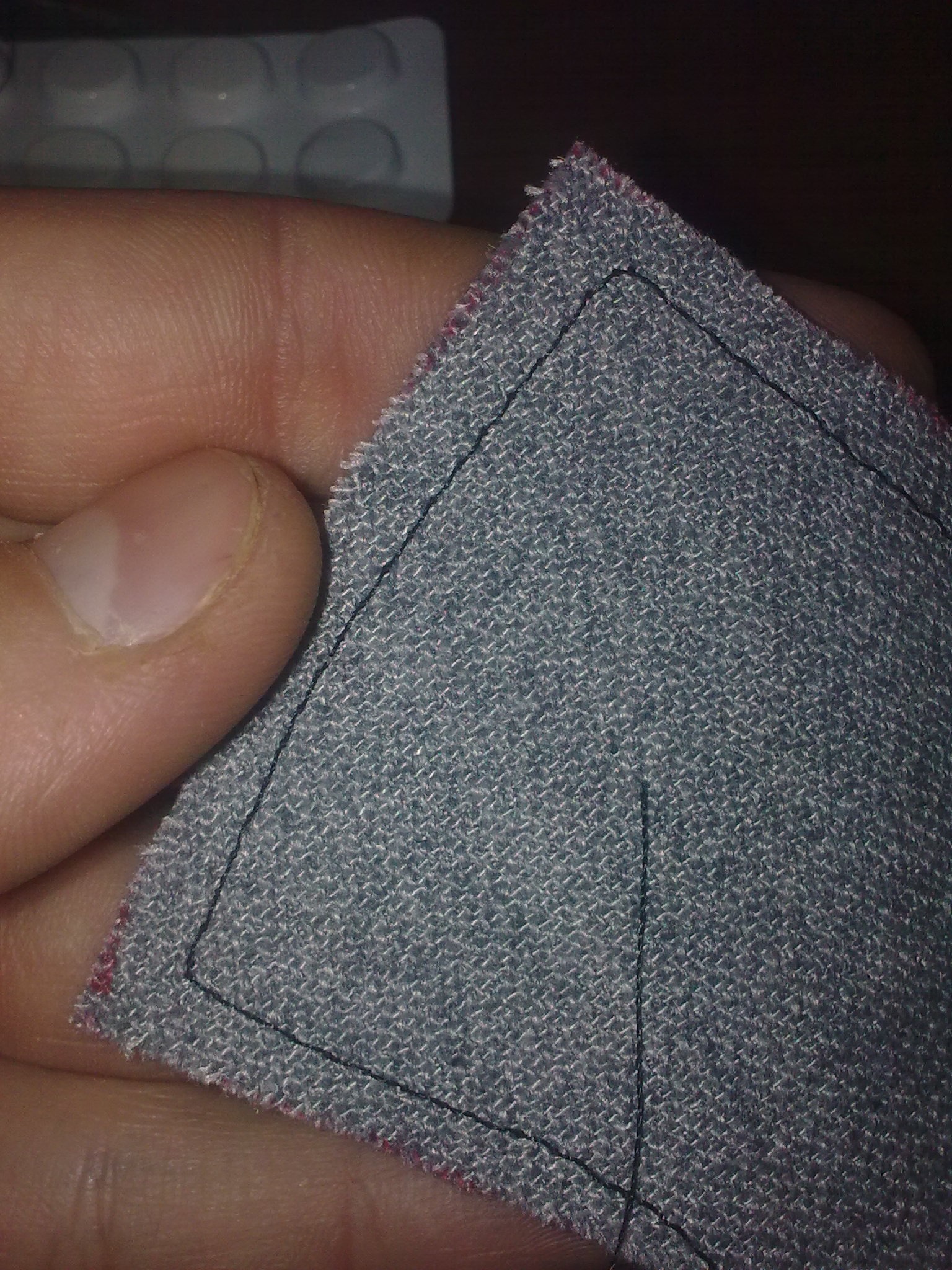

Основа подогрева – нагревательный элемент. Из вариантов: ткань с углеродными нитями, нихромовая или медная проволока. Медную проволоку сразу отмел. Перспектива мотать 7-10 метров тонкой 0,2-0,3 проволоки не очень одушевляла. Углеродную ткань искал параллельно с нихромовой проволокой. Даже почти заказал углеткань, но делать оплату на счет в сбербанке мне показалось подозрительно. Нихромовую проволоку тоже оказалось не так-то просто найти. Искал не там. В интернете предлагали сразу крупными партиями, а мне метров 10 хватило бы. И вот в хозяйственном магазине мне попалась спираль для плиток и обогревателей. Цена 244 рубля. Продается упаковкой, но для опытов и намотки хватило 1 спиральки.

На упаковке ни чего кроме напряжения и мощности не указано. Было два вида в магазине: 1,5 и 2 кВт. Двух киловатная толще, но почему-то дешевле, её диаметр 1мм. Поэтому я взял полуторокиловатную – её толщина 0,5 мм.
Мощность подогрева я поначалу думал сделать 100Вт, но подумал, что будет слишком большая нагрузка. В интернете многие пишут, что достаточно 30Вт, этого показалось маловато. Поэтому расчетно я взял 60-70 Вт. Не буду здесь приводить все расчеты, скажу лишь, что сопротивление этой проволоки оказалось меньше, чем справочное сопротивление нихрома. Это оказалось даже к лучшему, потому что, если по справочному сопротивлению получалось слишком мало проволоки.
Итак, для требуемой мощности нужно получить сопротивление 3-3,5 Ом. Из-за того что практические замеры не совпадали с расчетами решил прикинуть на сразу руле.

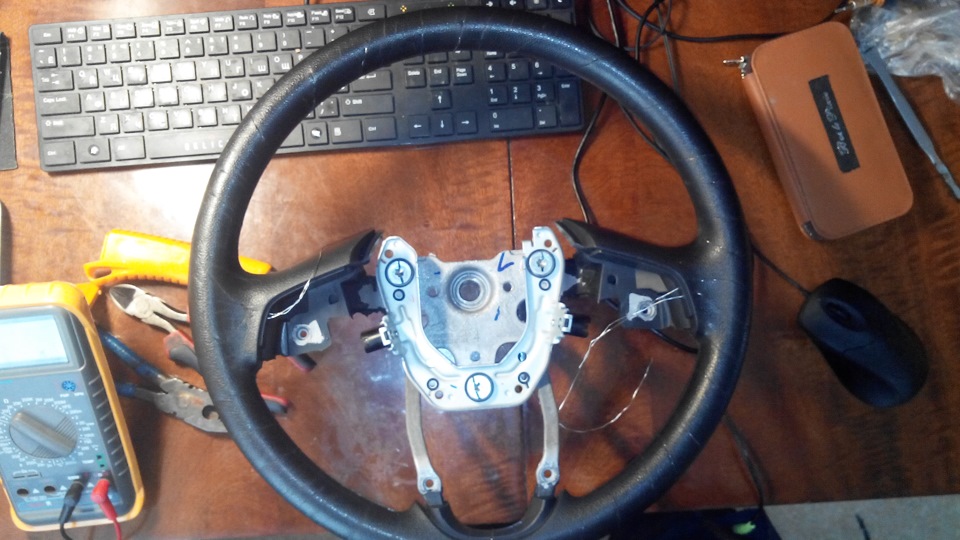

Не буду описывать процедуру снятия руля, там ничего сложного. Не забудьте отключить аккумулятор, поставить метку и не откручивайте до конца гайку с вала чтобы руль в нос не прилетел, когда стягивать будете. И еще: никак не мог стянуть подушку, болты которые её держат выкручиваются не до конца и немного
держат в выкрученном состоянии. Поэтому подушку нужно тянуть на себя и крутить болты, если у кого так просто снимется.

Наматал на половину руля и замерил, получилось 6 Ом, а значит два сегмента в параллельном соединении дадут 3 Ома, то что нужно.
Проволоки на верхнем сегменте не достаточно, чтобы часто намотать, поэтому я сделал намотку у спиц чаще. Для ориентира удобно использовать углубления под пальцы: пять витков у спиц и четыре витка в центре верхнего сегмента, а между пропускал по одному углублению. Чтобы проволока под будущей обшивкой не выступала, нужно утопить её в руль. Сначала думал начертить чем-нибудь линию, но потом просто по приложенной проволоке прорезал канцелярским ножом и утапливал туда проволоку стоматологическим шпателем, но проще отверткой.

На нижнем сегменте намотал без пропусков в углублениях. Здесь стоит отметить, что между нижними спицами мало резины, поэтому там не стоит глубоко утапливать, чтобы не задеть каркас руля.

После намотки общее сопротивление составило 3,6 Ома, несколько выше расчетного, но пока оставил так. можно будет позже немного уменьшить сопротивление. Это соответствует примерно 50 Вт. Сила тока при 14В 3,8 ампер.

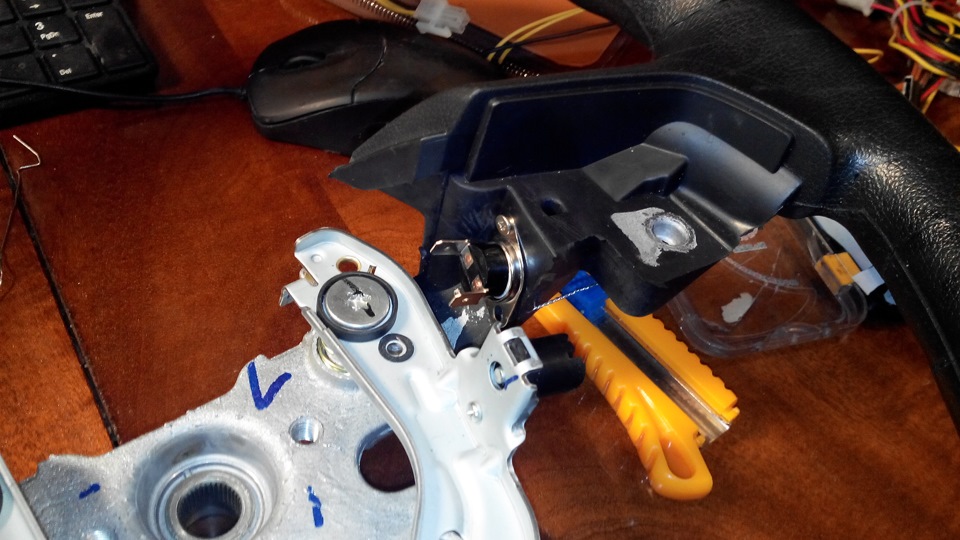

Концы проволоки проложил в «ушах» боковых спиц. Потом проткнул резину шилом и под кнопкой вывел наружу снизу спицы. Сегменты соединил между собой скручиванием.
Для того чтобы исключить возможный перегрев можно использовать хорошо зарекомендовавший себя термореле KSD301, стоит 50 рублей. Взял на 50 градусов. Одним из требований к себе было, то чтобы эта деталь была съемной, может другую нужно использовать температуру, а может выйдет из строя. Не очень хотелось замуровывать его в толщу резины. Я выбрал место под правой кнопкой, разъему реле практически не мешает. В резине сделал небольшое углубление и прикрутил релюшку саморезами. Там тоже близко к каркасу резина, поэтому дополнительно «ложе» за изолировал изолентой.

Пока тесты проводил при комнатной температуре. Нагрев чувствуется примерно через минуту-две. Тестировал без реле, но оно сработало где-то на 28°С. Наверно из-за того что там где оно установлено проволока на весу и греется сильнее, позже, когда буду делать проводку, залью это место чем-нибудь. Вообще нужно следить чтобы нихромовая проволока везде соприкасалось c резиной, иначе в этом месте будет сильнее нагреваться. Сильнее не грел, чтобы не высадить аккумулятор.

Надеюсь вам понравилось. В следующей части расскажу о том как я с женой и тещей кроил и натягивал кожу руль. Продолжение: кожанная вторая часть

Как самому сделать подогрев руля? Пошаговая инструкция

Кажется, зачем это надо? Однако такие функциональные возможности автомобиля дарят комфорт. Сегодня последние машины со сборочных конвейеров, практически все укомплектованы подогревом рулевого колеса.

Если у Вас машина постарше и в ней нет такой функции, то есть вариант сделать это своими руками. Вариант самостоятельного изготовления руля с подогревом на порядок дешевле, чем приобретение нового. Итак, в данной статье подробно расскажем, как можно изготовить устройство своими руками с минимальными затратами.

Что необходимо для работы?

Как самому сделать подогрев руля? Сначала необходимо собрать все нужные материалы и инструменты. Для проведения работ по модификации обычного руля в теплый, нам понадобиться:

  • рулевое колесо (можно купить новое или снять с машины установленное);
  • отдельно купить набор для подогрева сидений (можно самый дешевый, так его надо будет раскурочить и достать термореле и нагревательные элементы);
  • канцелярский нож;
  • клей немного лучше;
  • изоляционную ленту, для предварительной фиксации;
  • скотч или иголки;
  • герметик.

Теперь, организовав все необходимое, приступаем к самой работе.

Процесс изготовления «теплого» рулевого колеса

Если выбран исходник старый руль, то снимаем его с рулевой колонки. По всей окружности маркером или карандашом делаем разметку под проемы. В эти прорези дальше будет уложен нагревательный элемент. Для того чтобы нагреватель наиболее плотно лег и его было удобнее наматывать, делаем прорези под уклоном. Шаг между пазами делаем около 2-3 см.

Из купленного ранее комплекта подогрева сидений, извлекаем нагревательный элемент. Берем канцелярский нож и вырезаем канавки для укладки нагревателя. Аккуратно вставляем нагревательный элемент выполнены канавки в руле. Для мощной фиксации и предотвращения вздыбливания его на сгибах наносим клей в проеме. Пока он не высох провод можно зафиксировать иголками или изолентой.

После высыхания клея, удаляем изоленту. Затем сверху вклеенного провода проходимся герметиком, чтобы закрыть до конца сделаны канавки. Далее проводим перетяжку рулевого колеса. Приступаем к процессу подключения.

Установка рулевого колеса после модификации на место

Существует несколько вариантов подключения. Можно провести процедуру с помощью отдельной площадки или с помощью резервных проводов. Опишем один из вариантов.

Вырезаем пару медных колец под руль к рулевой колонке. Припаиваем провода к ним, и соединяем с обратной стороны с аккумуляторной батареей через реле. Реле должно быть после разборки подогрева сидений. Лучшим вариантом является установка системы питания из-за воспаления (руль будет греться при включении зажигания).

Между двумя кольцами для предотвращения замыкания, наносим слой эпоксидного клея. При подключении контакт «минус» можно брать с необходимого места на рулевой колонке. Контакты от проводов нагревателя можно закрепить на самом руле, проделав дополнительные отверстия. Не забываем, все как следует изолировать, чтобы не коротило. Теперь собираем руль до конца.

При использовании комплекта нагревательных элементов подогрева сидений, рулевое колесо будет нагреваться примерно за пару минут. В данной статье мы подробно описали, как самому сделать подогрев руля. Как можно видеть, работа достаточно сложная, поэтому перед покупкой заводского руля с подогревом стоит задуматься — «А не сделать ли мне это самому?».

Подогрев руля. Ещё одна доработка салона ВАЗ для тех, кто любит тепло -вилео

Полезная информация? Сохраните у себя, чтобы не потерять

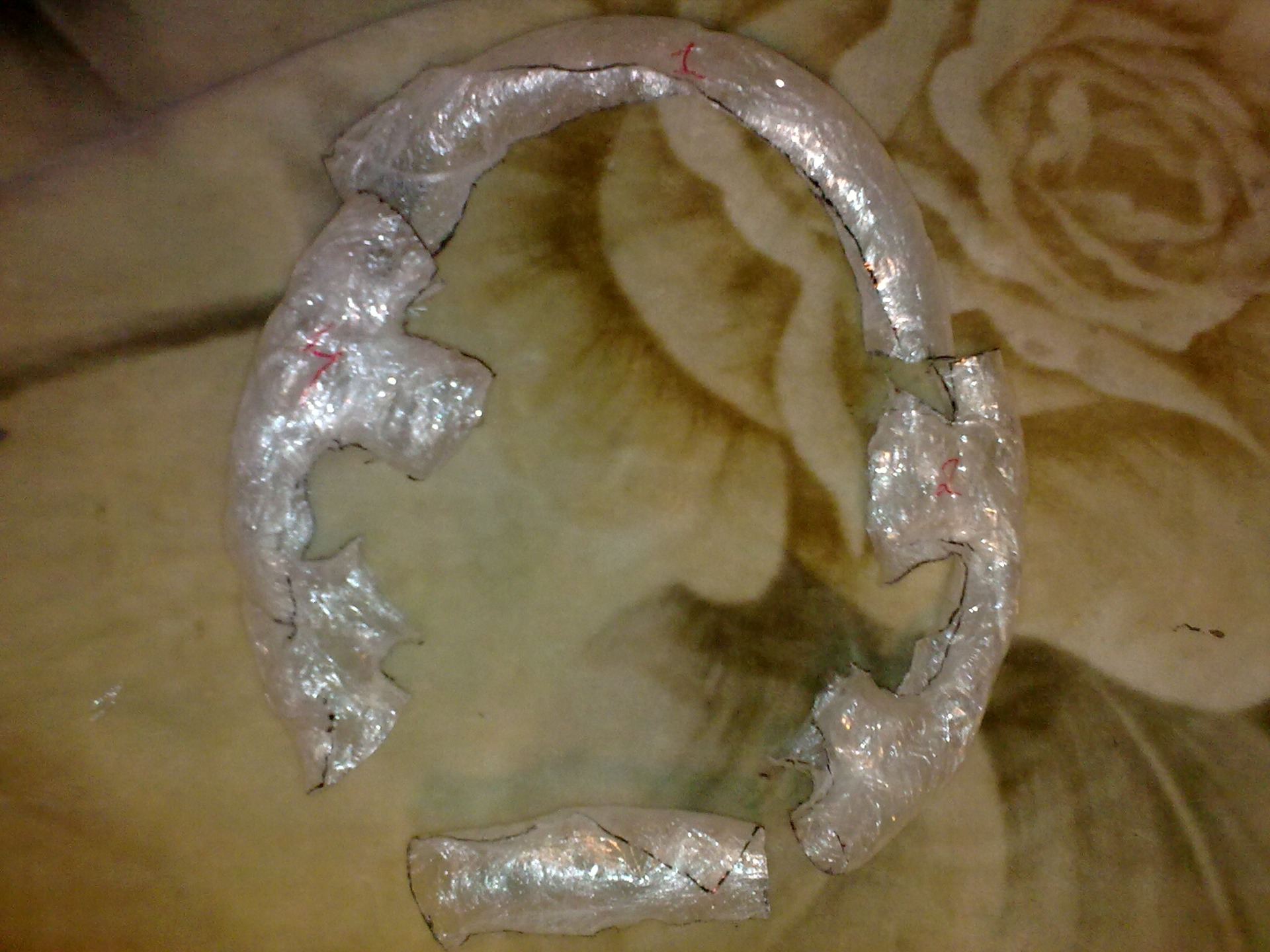

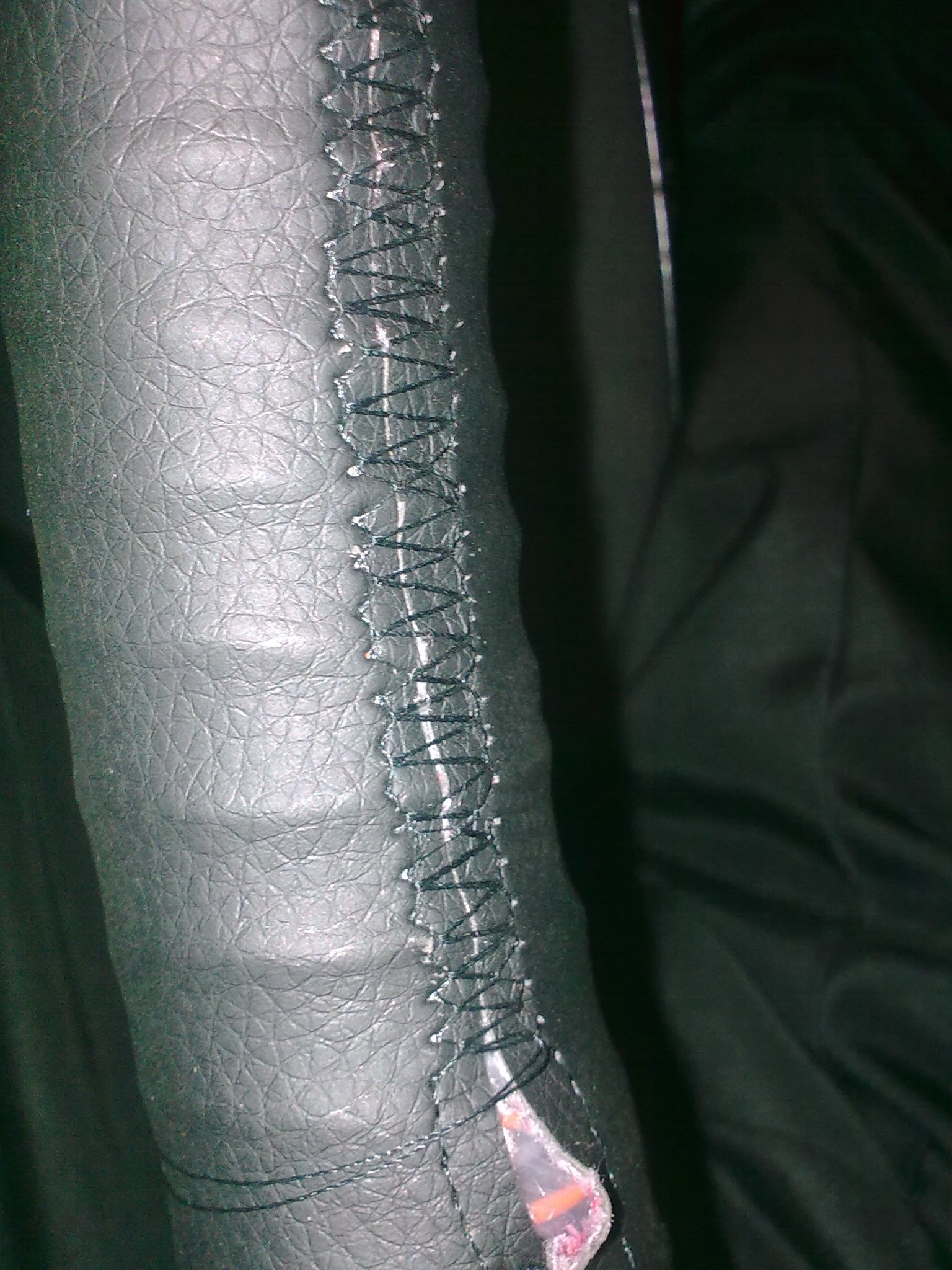

Лада Приора Седан PSIX › Бортжурнал › РУЛЬ+КОЖА+ПОДОГРЕВ — своими руками!

Выкладываю подробное описание как сделать подогрев руля и обшить кожей руль своими руками! Но кому не нужен подогрев, можно просто обшить кожей!
И так начнем:
1. Делаем эскиз! Берем пищевую пленку и отрезаем кусок рулона примерно сантиметров 5-ть!

Обтягиваем руль пищевой пленкой в тех местах в которых будет кожа! Предварительно снимаем подушку безопасности!

И сверху пленки обклеиваем скотчем!

На получившемся чехле из пленки и скотча рисуем места разреза и разрезаем ножом по этим местам!

Вот и готовы эскизы, выравниваем и переносим их на картон, но убираем по пять миллиметров на каждом из четырех получившихся эскизов в длину (там где куски будут сшиваться между собой), а в ширину наоборот добавляем по пять миллиметров!

2. Теперь вырезаем все это дело из кожи ( в моём случае из кож.зама. так как кожу не нашел) и сшиваем между собой!

3. Приступаем к подогреву! Подогрев я стырил, с китайского подогрева сидений (сломанного), отремонтировал его и равномерно с умеренным натяжением намотал на руль! Теперь стала проблема как его подключить.

Разбираем руль, и видим что сигнал и подушка безопасности подключены при помощи ленты скрученной в спираль, которая находится в пластмассовом корпусе!

разбираем его и с облегчением вздыхаем! На ленте 6 дорожек, а для подушки и сигнала нужны только 4, значит две свободные (автовазовцы как знали:))!

Вот мы их и используем. Припаиваем к этим контактам провода и собираем все обратно.

Ставим на машину и подсоединяем через реле и предохранитель. Кнопку на включение я решил сделать прям на руле (точнее под рулем, по центру).

4. Теперь можно продолжить с кожей! Подогрев я обмотал еще пару слоями пищевой пленки, для того что бы не попадала влага и не смещалось равномерное расположение проволоки! Натягиваем получившийся чехол на руль и просматриваем все ли на своих местах, если нет по подрезаем где надо. Как говорится 7 раз отмерь один раз отрежь! К стати чехол получился значительно меньше чем руль, но так и должно быть. Натягиваем не боимся кожа имеет свойства растяжения! Когда все будет подогнано, прошиваем на машинке по краю весь чехол (но это надо только в том случае если вы выбрали шов как у меня).

5. Теперь самое кропотливое! Чехол стянуть на местах стыков одним из существующих швов. Вот некоторые из них (я выбрал sport).

P.S. Кожа эластичная так что некоторые погрешности можно дотянуть. Нитки рекомендую прочные, я брал шелковые но и они иногда рвались, надо потолще, и лучше конечно использовать настоящую кожу!

Получившимся результатом очень доволен, когда на улице -15, садишься в машину и пока она прогревается то за одну, две минуты руль становится теплым. Прогревается до 40-50 градусов! Очень удобно когда руки замерзли греть их об руль, а не прислонять к соплам печки! и в течении всего пути приятно за него держатся и отпускать не хочется!

Руль получился волнами из-за проволоки, я сперва хотел от этого избавится но когда попробовал, то так еще удобнее! Но если хотите ровный руль, то можно пустоты между проволокой заклеить тканевой изоляцией!

Ну вроде все! Если что упустил, спрашивайте!

Как изготовить обогрев руля своими руками?

Особенности и преимущества подогрева рулевого колеса

В сильные морозы, которые в нашей стране бывают достаточно часто, холодный руль способен создать существенный дискомфорт автомобилисту, который вынужден постоянно держаться за рулевое колесо рулями. Рулить в перчатках не очень удобно – каждый кто пробовал, знает об этом. В связи с этим многие задаются вопросом – где можно специальную оплетку на руль с подогревом купить и как ее установить? В

Специальный комплект для подогрева представляет собой теплопроводящий провод, закрепляющийся на штатном рулевом колесе. Оба конца подключаются к бортовой сети транспортного средства и обеспечивают работу устройства. Существуют более сложные и совершенные комплекты, которые содержат также регулятор для регулировки силы излучаемого тепла.

Что требуется для работы?

Старая накидка на кресло с подогревом

Для повышения уровня комфорта при эксплуатации своего автомобиля необходимо купить и установить оплетку на руль с подогревом. Сразу отметим, что существуют готовые комплекты, а также можно сделать подогрев самостоятельно из старого неиспользуемого авточехла с подогревом. Чтобы правильно выполнить эту работу, вам понадобится следующий набор инструментов, материалов и приспособлений:

  1. Старая накидка на кресло с подогревом. Из нее нам понадобится термонагревюащий кабель с реле. Последнее отвечает за отключение системы при достижении ею определенной температуры.
  2. Быстровысыхающий универсальный клей.
  3. Прозрачный герметик.
  4. Канцелярский ножик.
  5. Изолента.
  6. Паяльник.
  7. Маркер.

Подогрев руля своими руками

Сегодня довольно популярным является тюнинг автомобиля в целях повышения комфорта управления. Одной из таких доработок является обустройство подогрева руля. Такая опция часто встречается на импортных моделях. Наши автолюбители успешно пытаются реализовать её и на отечественных машинах. Если в районах с жарким климатом, это неактуально, то на сервере вполне будет уместно и полезно.

Читать еще:  Mitsubishi Pajero Sport ПИЛИГРИМ › Бортжурнал › Итоги эксплуатации шин Good Year Wrangler Duratrac

Подогрев руля от прикуривателя

Конструктивно подогрев руля представляет собой комплект нагревательных элементов, как, например, на заднем стекле, к которым подключено питание от аккумулятора. Чтобы обеспечить возможность контроля степени нагрева и отключение системы при достижении заданной температуры, используют реле. Как видим, система подогрева руля не такая уж и сложная, как кажется. Если немного постараться, то можно смонтировать её самостоятельно.

Установить подогрев руля своими руками относительно несложно. Для этого существует масса вариантов. Например, можно это сделать от прикуривателя. В первую очередь нужно подготовить накладку на рулевое колесо. Её можно изготовить самостоятельно, но проще купить уже готовое изделие и установить его. На рынке часто встречаются китайские накладки на руль с подогревом. Однако у них есть один существенный недостаток. Система может работать только тогда, когда автомобиль стоит. Перед движением приходится отсоединять провода питания от прикуривателя, так в процессе движения они будут мешать управлению. В то же время китайскую накладку можно использовать для обустройства полноценного подогрева руля.

Если разрезать накладку на руль, то вы обнаружите внутри 6 рядов нихрома, розетку для подключения питания и терморегулятор. Накладки, изготовленные в Поднебесной, как правило, не отличается достаточным качеством, поэтому лучше перетянуть рулевое колесо натуральной кожей, а под неё установить нити с подогревом.

Сначала монтируем на руль китайскую накладку, а затем надеваем сверху кожу и стягиваем её, как указано в инструкции. Кабель питания пропускаем в полость под сигналом. Питание подогрева задействуем от провода, питающего кнопку сигнала. Как вариант, можно запитать от прикуривателя. Питание подключаем через реле, предохранитель и выключатель.

Подогрев руля своими руками

В этом разделе рассмотрим подробно, как самостоятельно установить подогрев руля, не применяя китайских аналогов, а используя подручные отечественные средства. Для этого нам понадобятся нагревательные элементы, которые применяются в системах подогрева сидений. Проще всего купить комплект «Емеля Горыныч». Помимо всего прочего, в нём есть хорошее термореле. С его помощью подогрев будет автоматически отключаться при достижении заданной температуры.

Готовим инструмент и материалы. Кроме нагревательных элементов и термореле следует подготовить:

  • Острый нож.
  • Специальный клей.
  • Маркер.
  • Изоленту и двухсторонний скотч.
  • Герметик.
  • Эпоксидный клей.
  • Паяльник.
  • Два медных кольца, контакт выключения подогрева.
  • Чехол на руль из натуральной кожи.

После приготовления всего необходимого следует демонтировать рулевое колесо и можно приступать к обустройству подогрева.

Монтаж нагревательных элементов. Сначала маркером делаем разметку мест укладки нагревателей. Шаг может быть различным, всё зависит от вашего желания. Оптимальным считается расстояние между бороздками в пределах 20-30 мм. После того как выполнена разметка рулевого колеса, вырезаем углубления под нагревательные элементы. Это несложно сделать с помощью канцелярского или острого обычного ножа. Как вариант, можно использовать бормашину со специальными насадками.

В принципе, провода можно не фиксировать. После монтажа нагревательных элементов они закроются кожаным чехлом. Однако опытные мастера рекомендуют посадить нагреватели на клей. Места изгибов и поворотов закрепите изолентой, а после высыхания клеящего состава, её можно убрать.

После затвердения клея необходимо борозды с нагревательными элементами заполнить герметиком. В этом случае под кожей не будут ощущаться канавки. Затем следует зашпаклевать борозды и выровнять поверхность рулевого колеса с помощью ножа.

Подключаем питание. Когда нагревательные элементы смонтированы на руле, приступаем к подключению питания. Вариантов для этого может быть несколько:

  • Если у вас иномарка, можно использовать незадействованные провода clockspring.
  • От прикуривателя.
  • Через отдельно выделенную проводку.

Рассмотрим вариант обустройства выделенной линии питания от аккумулятора. Это наиболее практичное и вполне безопасное решение. Сначала необходимо подготовить кнопку включения и два медных кольца толщиной порядка 1,3-1,8 мм, которые подсоединим к плюсу и минусу электропроводки автомобиля. Кнопку выключения подогрева руля устанавливаем в кожух рулевой колонки в нижней части. Это обеспечит скрытность и удобство пользования. На накладке руля с помощью предварительно заготовленного трафарета делаем вырез, в котором будет монтироваться кнопка.

Провода к кольцам припаиваем. Через реле и предохранитель подсоединяем проводку к аккумулятору. С помощью двухстороннего скотча крепим кольца из меди на clockspring. Чтобы не было КЗ, кольца заливаем эпоксидным клеем. Один провод будет плюсовым, а минус можно задействовать от рулевого вала.

Контакт выключения располагаем в руле напротив колец. Для этого нужно просверлить специальное отверстие. Опять всё тщательно изолируем, во избежание несанкционированных контактов. Чтобы кнопка была постоянно прижата к кольцам, устанавливаем снизу пружину в виде тонкой пластины. Одним концом она будет опираться в руль, а вторым давить на контакт.

После того как всё смонтировано, тестируем проводку. Подогрев руля в этом случае будет происходить после включения зажигания. Для нагрева достаточно 2-3 минут.

Как сделать систему подогрева?

Для установки подогрева рулевого колеса вы должны немного разбираться в автоэлектрике. Наша инструкция поможет разобраться во всем даже новичкам без опыта.

Подготовительные работы

Оборачивание руля кабелем

Прежде всего, нужно очень осторожно и неспешно вытащить нагревательный элемент из найденной или купленной накидки на сиденье. Важно не повредить нагревающий кабель и вытащить его вместе с реле.

После этого можно приступить к демонтажу рулевого колеса. Здесь все зависит от конструктивных особенностей конкретной модели авто. Используйте документацию по обслуживанию своего транспортного средства для решения этой задачи. Важно при демонтажных работах нанести маркировку положения руля относительно вала, чтобы не сместить руль относительно оси – это сделает управление машиной невозможным.

Прокладка кабеля

Далее на руле нужно сделать разметку для прокладки нагревающего кабеля. Для этого сначала маркером нанесите линии пролегания провода – сделать это можно витками или по кругу. Постарайтесь соблюдать расстояние между витками около 2 см, иначе кабеля может не хватить. После работы надрежьте внешнюю поверхность руля, разместив в канавке греющий провод.

Произведите укладку кабеля, чтобы он нормально держался на руле. В нескольких местах зафиксируйте клеем. При этом прокладывайте провод таким образом, чтобы он прилегал к рулю достаточно плотно. В противном случае, он не прогреет рулевое колесо достаточно быстро и качественно. В случае необходимости временно зафиксируйте кабель изолентой, которую потом можно будет снять.

Завершающие работы

Установка подогрева руля своими руками подходит к концу. Вам нужно покрыть все канавки и кабель прозрачным герметиком. Работайте аккуратно, чтобы слой не выступал за края канавки и не ощущался на руле. После высыхания герметика можно срезать излишки малярным ножиком.

Обтяните руль готовым чехлом или кожей, в зависимости от ваших финансовых возможностей и личных предпочтений. В любом случае без дополнительной накладки вам не обойтись. За счет наличия чехла тепло от провода будет лучше распространяться по поверхности руля и греть равномерно.

Установите руль на место и подключите систему к бортовой сети машины. Это одна из самых сложных задач в процессе работы. Для этого вам понадобятся три свободных контакта, предусмотренные конструкцией. К ним подключите провода от греющего элемента.

Для удобства использования подогрева руля можно подключить его к кнопке подогрева задних стекол машины, отыскав соответствующую электрическую цепь и подключившись к ней. Для этого используйте медные пластины и паяльник.

Выводы

Из всего вышесказанного вы теперь знаете, как сделать обогрев руля своими руками, чтобы это было действительно качественно и практично. Данная опция не считается дорогой, да и сама процедура установки весьма простая, не нужно идеально разбираться в электроприборах для установки обогрева.

Утепление руля можно ставить на автомобили и на мотоциклы, система установки практически одинаковая. Только в случае с двухколесным транспортом возникают некоторые вопросы по создаваемому напряжению на аккумулятор и о целесообразности установки обогрева руля.


Смотреть галерею

Какие бы ни были минусы в установке обогрева рулевого колеса, есть один плюс, с которым невозможно не согласиться, – тепло. Ведь именно водитель управляет своим транспортным средством, поэтому он не должен мерзнуть, когда на улице минусовая температура.

Как сделать обогрев руля машины своими руками

  • 1 Зачем он нужен
  • 2 Как он устроен
  • 3 Можно ли сделать подогрев самому
  • 4 Правила подключения механизма

Зимой водители не могут похвастаться приятными тактильными ощущениями от руля, но исправить это можно, так как существует возможность его подогрева. Такой механизм позволит чувствовать комфорт при любой температуре и повысит безопасность движения. Можно сделать обогрев руля самому и это позволит существенно сэкономить денежные средства.

Зачем он нужен

Обогрев рулевого колеса является относительно новой опцией, которая довольно быстро стала одной из популярных и важных в машине. Это объясняется повышенным комфортом, за счёт чего управление автомобилем становится более приятным.

Сначала данную опцию можно было увидеть только в машинах премиум-класса, сейчас её она встречается и в доступных современных авто.

Интересный факт. Около 100 лет назад появился первый патент на такой руль, но впервые опция была установлена только в 80-х годах. Причиной этого послужил отказ конструкторов применять сложную конструкцию подобного приспособления.

Преимущества системы подогрева заключаются в следующем:

  • зимой водить машину комфортней, даже перчатка не сможет так быстро согреть руки;
  • водитель лучше контролирует дорогу, за счёт того, что постоянно держит их на руле;
  • езда в перчатках может спровоцировать потерю надёжного сцепления с рулевым колесом;
  • возможность самостоятельной сборки, что позволит существенно сэкономить домашний бюджет.

Как он устроен

Обогрев рулевого колеса имеет простую конструкцию, её работа похожа на обычную кухонную электроплиту. Так, электричество проходит через провода, которые нагреваются, что в свою очередь нагревает руль.

Стабильность поддержки температуры обеспечивает термодатчик, управление которым осуществляется с помощью специальной кнопки обогрева руля.

Можно ли сделать подогрев самому

Подогрев собственными силами является вполне реальной задачей, если подойти к ней грамотно. Воплотить её можно одним из таких способов:

  • приобрести готовый комплект, состоящий из термовыключателя, нагревательного элемента, кнопки, проводов с держателем для предохранителя и реле, который будет включать подогрев автоматически, когда будет достигнута необходимая температура. Некоторые системы включают также преобразователь напряжения с 12 ≥ 30 В;
  • самостоятельно собрать комплект из легкодоступных деталей;
  • осуществить установку штатного руля, где уже имеется подогрев. Для этого нужно купить руль, кнопку, в некоторых случаях придётся также выполнить замену подрулевого шлейфа. Такой вариант возможен только в том случае, когда производителем предусмотрен выпуск такого руля для вашей модели автомобиля;
  • изготовить опцию с помощью провода МГТФ.

Выбор способа должен основываться на подсчете себестоимости каждого из них, а также временных затрат на осуществления установки и подключения.

Перед ознакомлением, как сделать подогрев руля с помощью приобретённого комплекта для сидений, следует заблаговременно подготовить:

  • сам комплект. Он будет использоваться как донор, из него нужно взять нагревательные элементы, термореле, который позволит осуществить автовыключие при достижении определенной температуры;
  • клей «Момент»;
  • паяльник;
  • герметик;
  • небольшой нож;
  • изоленту, двухсторонний скотч;
  • маркер.

Когда инструменты собраны, можно заняться самим процессом установки. Чтобы сделать подогрев руля своими руками, придерживайтесь инструкции:

  1. Приступим к снятию руля. Для этого нужно обесточить бортовую сеть, отключая минусовую клемму АКБ, затем вывернуть руль на 180 градусов и максимально выдвинуть на себя, после опустить вниз. Проделав такие движения, становятся доступными отверстия на рулевой задней стороне, сюда следует установить до упора и под углом предмет, который подходит по диаметру. Это может быть спица. Внутри отверстий имеются элементы, их нужно потянуть используемым предметом, при этом также рукой поддеть корпус, где установлена подушка безопасности, которая в результате действий отщелкнет. Подушка тянется на себя и отсоединяется разъем. Далее выравниваются колёса, руль устанавливается в центральное положение. Торцовым ключом нужно открутить крепежный болт.
  2. Делается разметка бороздок – около 2-3 см. шаг. Из комплекта (при использовании готового комплекта для сидений) вытаскивается синий провод.
  3. Вырезаются борозды, можно применить нож, бормашину.
  4. Нагревательный элемент посадить на клей. Изгибы, места поворотов можно зафиксировать, применяя изоленту, после высыхания клея убрать её.
  5. Прокладывается провод и всё покрывается герметиком, это следует делать чтобы под чехлом не чувствовались канавки. Лишний герметик легко убирается ножом.
  6. Надевается чехол на руль с подогревом. Эксперты советуют использовать кожаный чехол, который заранее должен быть распарен или смягчен в спирте. Это позволит материалу хорошо растянуться и идеально, без проблем сесть на руль.

Правила подключения механизма

Существует несколько способов установить подогрев руля. Эксперты предлагают прибегнуть к clockspring, если имеют место быть лишние провода, или контактные площадки, отдав предпочтение принципу т.н. скользящих контактов.

Если у Вас нет лишних проводов, первый вариант не подходит, так как он требует выполнение много действий. Так, придется осуществлять разбор улитки, чтобы затем засунуть сюда два провода.

Возможно применением такого метода подключения:

  1. Приобрести пару медных колец, толщина которых составляет по 1,5 мм, после на них нужно «кинуть» — «+», «-».
  2. Подсоединить к кольцам провода с помощью паяльника и подключить к аккумулятору, что выполнимо через реле. Включение реле должно происходить лишь во время включенного зажигания, в иных случаях могут произойти проблемы.
  3. Выполнить закрепление колец на clockspring, для этого потребуется двухсторонний скотч.
  4. Для предотвращения замыкания между кольцами наливается клей.
  5. Один контакт оставляется на «+», второй – берется с вала руля.
  6. В рулевом колесе просверливается небольшое отверстие, где располагается контакт, он должен находиться напротив колец.
  7. Выполняется изоляция.

Также можно использовать пружину для постоянно прижатия контактов к кольцам. Для этого следует взять тонкую пластину, с одной стороны прижать ее к рулевому колесу, а с другой она будет давить на сам контакт. После выполнения этих действий руль устанавливается обратно.

Опция подогрева позволяет быстро и равномерно нагреть руль, на это уходит до трёх минут. Водители, которые уже успели воспользоваться этой опцией, утверждают, что управлять автомобилем стало гораздо комфортнее. От них часто можно услышать: «Как я ездил раньше без этого?».

Как сделать и установить подогрев руля

В зимнее время года даже исправная система отопления салона автомобиля не способна обеспечить приятные тактильные ощущения от рулевого колеса. Исправить ситуацию может подогрев руля. Рассмотрим установку комплекта, изготовление подогрева своими руками и целесообразность покупки оплетки с вмонтированным нагревательным элементом.

Купить комплект или сделать своими руками?

Желание дооснастить автомобиль подогревом руля можно воплотить 4-мя путями.

  1. Купить готовый для установки комплект, который будет включать в себя термовыключатель, нагревательный элемент, кнопку, реле, провода с держателем для предохранителя. В некоторых системах для повышения эффективности в цепь включен преобразователь напряжения с 12 В ≥ 30 В.
  2. Собрать комплект для установки своими руками. Если не учитывать преобразователь напряжения, который есть далеко не во всех моделях, комплект состоит из легкодоступных для покупки элементов.
  3. Установить штатный руль с подогревом. Вам потребуется купить руль, кнопку и, возможно, заменить подрулевой шлейф. Но это лишь при условии, что на вашу модель автомобиля более поздних годов выпуска либо в дорогих комплектациях штатно устанавливался обогрев руля.
  4. Изготовить подогрев своими руками, использовав в качестве нагревательного элемента провод МГТФ. Ранее, наряду с нихромовой проволокой, мы рассматривали изготовление нагревательного элемента из провода МГТФ для подогрева зеркал заднего вида. Этот же элемент часто используется в конструкции подогрева сидений.

Для выбора собственного пути вам достаточно оценить себестоимость готового комплекта, элементов по отдельности и временные затраты на установку подогрева руля каждым из способов.

Оплетка

Преимущества установки оплетки с подогревом:

  • обогрев питается от прикуривателя, поэтому нет необходимости вмешиваться в конструкцию бортовой сети автомобиля;
  • снятие и установка занимает не более 2-3 минут.

За кажущееся удобство придется заплатить серьезными недостатками:

  • невозможность включение подогрева руля в движении. Провод питания, идущий к прикуривателю, будет сковывать движения рулевого колеса, что затрудняет управление автомобилем и чревато попаданием в ДТП;
  • незначительный эффект. При кратковременном включении руль будет нагреваться очень слабо и быстро отдавать тепло после снятия оплетки. Мы не рекомендуем ездить постоянно с такого рода аксессуаром на руле. Из-за своей универсальности и особенностей изготовления оплетка с подогревом плохо фиксируется на руле, что может помешать совершить контраварийное руление в случае заноса;
  • оплетку, провод и переходник для питания подогрева руля придется постоянно хранить в автомобиле.

Инструмент и материалы

Для установки комплекта подогрева рулевого колеса вам потребуются:

  • паяльник, флюс и немного припоя;
  • инструмент для снятия обшивки рулевой колонки, руля. Подробную инструкцию по снятию вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля;
  • перовое сверло для отверстия в спице руля под термовыключатель;
  • универсальный клей «Момент». Клей не позволит токопроводящей ткани мяться, слезать с обода при подключении и перешивке.

Техника безопасности

Самая ответственная часть собственноручной установки подогрева руля – снятие и установка подушки безопасности. Чтобы узнать, как правильно отключить Airbag, обратитесь к статье «Как безопасно заменить подушку безопасности».

Несоблюдение простых правил обращения с пиротехническими изделиями может привести к серьезным увечьям и даже летальному исходу!

Установка

  1. Снимите минусовую клемму АКБ.
  2. Демонтируйте обшивку рулевой колонки.
  3. Дотроньтесь до любой неокрашенной металлической части кузова автомобиля, чтобы снять излишки статического электричества.
  4. Отщелкните модуль подушки безопасности, после чего отсоедините ее разъем. Хранить и транспортировать подушку следует стороной срабатывания кверху.
  5. Выровняйте колеса, установив руль в центральное положение.
  6. Ослабьте гайку крепления рулевого колеса. Откручивать гайку полностью нужно после срыва руля с посадочного места.
  7. Распорите и снимите старую обшивку руля.

Монтируем обогрев

В комплекте для установки подогрева руля должны идти контактные кольца, которыми соединяются части углеродной нагревательной ленты. В ободе необходимо пропилить углубления для контактных колец. Удобнее всего это делать с помощью отрезного диска и гравировальной машины. Такие же канавки для укладки проводов пропилите в ободе, спицах руля.

Установка термореле необходима для размыкания цепи обогрева при достижении заданной температуры. Не забудьте, что к термодатчику также подходят провода, для выхода которых нужно пропилить канавки в спице. Если вы самостоятельно собрали комплект для установки, рекомендуем использовать нормально замкнутые термореле с температурой срабатывания 45º.

Читать еще:  Что делать, если замерзает масло в двигателе? Список действий и прочая информация

Для эффективной работы температурного выключателя углеродную нагревательную ленту следует укладывать таким образом, чтобы она вплотную прилегала к чувствительному элементу термореле. Для фиксации ленты нанесите на обод, спицы небольшое количество клея. После сборки и подключения питания вам остается проверить работоспособность подогрева руля, сшить старую оплетку либо отправить руль в перетяжку.

При установке шлейф должен находиться в центральном положении! Иначе вы рискуете порвать контактную ленту при полном вывороте рулевого колеса.

Нагревательный элемент из проволоки МДКФ

Установка заключается в наматывании нагревательной проволоки вокруг обода руля. После снятия старой обшивки обмотайте руль проволокой, наметив ручкой либо фломастером предположительное расположение витков обогрева. Затем с помощью гравировальной машинки либо канцелярского ножа сделайте в ободе проточки для укладки проводов. Канавки должны быть такой глубины, чтобы нагревательный провод ложился заподлицо.

Расположите термореле на 45ºС в спице рулевого колеса. Для уменьшения инертности срабатывания витки нагревательной проволоки должны проходить в непосредственной близости к чувствительному элементу температурного выключателя. Для лучшего нагрева в зоне правильного положения рук на руле рекомендуем уменьшить расстояние между витками. Чтобы нагревательный элемент не сместился в процессе обшивки, подключения питания, обмотайте обод стрейч пленкой. Процесс изготовления подогрева руля своими руками отличного продемонстрирован на видео.

Варианты подключения питания

  • На вашем автомобиле установлен рулевой шлейф, на котором имеется как минимум одна свободная дорожка. Вариант неплохой, но токопроводимости одного токопроводящего кольца будет мало для эффективной работы подогрева руля. Решение проблемы – установка подходящего шлейфа с большим числом свободных контактов. Также вы можете разобрать корпус и установить отдельно ленту с большим количеством дорожек.
  • Установлен шлейф с 2-4 свободными контактам. Идеальный вариант, так как вам остается лишь рассчитать нагрузку, подключить обогрев руля к штатному шлейфу и вывести кнопку включения.
  • Конструкция рулевой колонки не предполагает наличие шлейфа как такового. На видео показано, как сделать руль с подогревом, используя контактное кольцо и меднографитовую щетку.

Минусовой вывод подогрева подключите к металлической части рулевого колеса. Плюсовой вывод через шлейф (шайбу) необходимо запитать от любого толстого провода, на котором после включения зажигания попадается +. Предохранитель нужного номинала расположите как можно ближе к месту забора питания. Термореле устанавливается в разрыв цепи питания подогрева.

Как рассчитать нагрузку

От величины тока, который через себя способно передать контактное кольцо шлейфа, будет зависеть допустимая мощность подогрева руля. Как рассчитать потребление тока? Измерьте мультиметром сопротивление 1 м нагревательного элемента. Схема подключения подогрева руля предполагает использование разделенных нагревательных элементов. Поэтому формула расчета общего сопротивления будет зависеть от того, использовано параллельное либо последовательное подключение (чаще всего используется последовательное соединение).

По закону Ома U=IR, поэтому I=U/R, где I – потребляемый ток, U – напряжение бортовой сети (напомним, что исправный генератор легкового автомобиля выдает около 14 В), R – сопротивление нагревательного элемента. Исходя из величины тока, подберите нужное сечение проводов, номинал предохранителя цепи подогрева руля.

Если вы сомневаетесь в расчетах, разберите шлейф и подключите подогрев от АКБ. Тактильно либо с помощью термопары оцените степень нагрева дорожек шлейфа до момента разрыва цепи термовыключателем. Также мультиметром в режиме амперметра измерьте реальное потребление тока. Надеемся, вы знаете, как пользоваться мультиметром?

Как сделать и установить подогрев руля

В зимнее время года даже исправная система отопления салона автомобиля не способна обеспечить приятные тактильные ощущения от рулевого колеса. Исправить ситуацию может подогрев руля. Рассмотрим установку комплекта, изготовление подогрева своими руками и целесообразность покупки оплетки с вмонтированным нагревательным элементом.

Купить комплект или сделать своими руками?

Желание дооснастить автомобиль подогревом руля можно воплотить 4-мя путями.

  1. Купить готовый для установки комплект, который будет включать в себя термовыключатель, нагревательный элемент, кнопку, реле, провода с держателем для предохранителя. В некоторых системах для повышения эффективности в цепь включен преобразователь напряжения с 12 В ≥ 30 В.
  2. Собрать комплект для установки своими руками. Если не учитывать преобразователь напряжения, который есть далеко не во всех моделях, комплект состоит из легкодоступных для покупки элементов.
  3. Установить штатный руль с подогревом. Вам потребуется купить руль, кнопку и, возможно, заменить подрулевой шлейф. Но это лишь при условии, что на вашу модель автомобиля более поздних годов выпуска либо в дорогих комплектациях штатно устанавливался обогрев руля.
  4. Изготовить подогрев своими руками, использовав в качестве нагревательного элемента провод МГТФ. Ранее, наряду с нихромовой проволокой, мы рассматривали изготовление нагревательного элемента из провода МГТФ для подогрева зеркал заднего вида. Этот же элемент часто используется в конструкции подогрева сидений.

Для выбора собственного пути вам достаточно оценить себестоимость готового комплекта, элементов по отдельности и временные затраты на установку подогрева руля каждым из способов.

Оплетка

Преимущества установки оплетки с подогревом:

  • обогрев питается от прикуривателя, поэтому нет необходимости вмешиваться в конструкцию бортовой сети автомобиля;
  • снятие и установка занимает не более 2-3 минут.

За кажущееся удобство придется заплатить серьезными недостатками:

  • невозможность включение подогрева руля в движении. Провод питания, идущий к прикуривателю, будет сковывать движения рулевого колеса, что затрудняет управление автомобилем и чревато попаданием в ДТП;

А вы знаете, почему не стоит прогревать автомобиль на холостых?

  • незначительный эффект. При кратковременном включении руль будет нагреваться очень слабо и быстро отдавать тепло после снятия оплетки. Мы не рекомендуем ездить постоянно с такого рода аксессуаром на руле. Из-за своей универсальности и особенностей изготовления оплетка с подогревом плохо фиксируется на руле, что может помешать совершить контраварийное руление в случае заноса;
  • оплетку, провод и переходник для питания подогрева руля придется постоянно хранить в автомобиле.

Инструмент и материалы

Для установки комплекта подогрева рулевого колеса вам потребуются:

  • паяльник, флюс и немного припоя;
  • инструмент для снятия обшивки рулевой колонки, руля. Подробную инструкцию по снятию вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля;
  • перовое сверло для отверстия в спице руля под термовыключатель;
  • универсальный клей «Момент». Клей не позволит токопроводящей ткани мяться, слезать с обода при подключении и перешивке.

Техника безопасности

Самая ответственная часть собственноручной установки подогрева руля – снятие и установка подушки безопасности. Чтобы узнать, как правильно отключить Airbag, обратитесь к статье «Как безопасно заменить подушку безопасности».

Несоблюдение простых правил обращения с пиротехническими изделиями может привести к серьезным увечьям и даже летальному исходу!

Установка

  1. Снимите минусовую клемму АКБ.
  2. Демонтируйте обшивку рулевой колонки.
  3. Дотроньтесь до любой неокрашенной металлической части кузова автомобиля, чтобы снять излишки статического электричества.
  4. Отщелкните модуль подушки безопасности, после чего отсоедините ее разъем. Хранить и транспортировать подушку следует стороной срабатывания кверху.
  5. Выровняйте колеса, установив руль в центральное положение.
  6. Ослабьте гайку крепления рулевого колеса. Откручивать гайку полностью нужно после срыва руля с посадочного места.
  7. Распорите и снимите старую обшивку руля.
Монтируем обогрев

В комплекте для установки подогрева руля должны идти контактные кольца, которыми соединяются части углеродной нагревательной ленты. В ободе необходимо пропилить углубления для контактных колец. Удобнее всего это делать с помощью отрезного диска и гравировальной машины. Такие же канавки для укладки проводов пропилите в ободе, спицах руля.

Установка термореле необходима для размыкания цепи обогрева при достижении заданной температуры. Не забудьте, что к термодатчику также подходят провода, для выхода которых нужно пропилить канавки в спице. Если вы самостоятельно собрали комплект для установки, рекомендуем использовать нормально замкнутые термореле с температурой срабатывания 45º.

Для эффективной работы температурного выключателя углеродную нагревательную ленту следует укладывать таким образом, чтобы она вплотную прилегала к чувствительному элементу термореле. Для фиксации ленты нанесите на обод, спицы небольшое количество клея. После сборки и подключения питания вам остается проверить работоспособность подогрева руля, сшить старую оплетку либо отправить руль в перетяжку.

При установке шлейф должен находиться в центральном положении! Иначе вы рискуете порвать контактную ленту при полном вывороте рулевого колеса.

Нагревательный элемент из проволоки МДКФ

Установка заключается в наматывании нагревательной проволоки вокруг обода руля. После снятия старой обшивки обмотайте руль проволокой, наметив ручкой либо фломастером предположительное расположение витков обогрева. Затем с помощью гравировальной машинки либо канцелярского ножа сделайте в ободе проточки для укладки проводов. Канавки должны быть такой глубины, чтобы нагревательный провод ложился заподлицо.

Расположите термореле на 45ºС в спице рулевого колеса. Для уменьшения инертности срабатывания витки нагревательной проволоки должны проходить в непосредственной близости к чувствительному элементу температурного выключателя. Для лучшего нагрева в зоне правильного положения рук на руле рекомендуем уменьшить расстояние между витками. Чтобы нагревательный элемент не сместился в процессе обшивки, подключения питания, обмотайте обод стрейч пленкой. Процесс изготовления подогрева руля своими руками отличного продемонстрирован на видео.

Варианты подключения питания

  • На вашем автомобиле установлен рулевой шлейф, на котором имеется как минимум одна свободная дорожка. Вариант неплохой, но токопроводимости одного токопроводящего кольца будет мало для эффективной работы подогрева руля. Решение проблемы – установка подходящего шлейфа с большим числом свободных контактов. Также вы можете разобрать корпус и установить отдельно ленту с большим количеством дорожек.
  • Установлен шлейф с 2-4 свободными контактам. Идеальный вариант, так как вам остается лишь рассчитать нагрузку, подключить обогрев руля к штатному шлейфу и вывести кнопку включения.
  • Конструкция рулевой колонки не предполагает наличие шлейфа как такового. На видео показано, как сделать руль с подогревом, используя контактное кольцо и меднографитовую щетку.

Минусовой вывод подогрева подключите к металлической части рулевого колеса. Плюсовой вывод через шлейф (шайбу) необходимо запитать от любого толстого провода, на котором после включения зажигания попадается +. Предохранитель нужного номинала расположите как можно ближе к месту забора питания. Термореле устанавливается в разрыв цепи питания подогрева.

Как рассчитать нагрузку

От величины тока, который через себя способно передать контактное кольцо шлейфа, будет зависеть допустимая мощность подогрева руля. Как рассчитать потребление тока? Измерьте мультиметром сопротивление 1 м нагревательного элемента. Схема подключения подогрева руля предполагает использование разделенных нагревательных элементов. Поэтому формула расчета общего сопротивления будет зависеть от того, использовано параллельное либо последовательное подключение (чаще всего используется последовательное соединение).

По закону Ома U=IR, поэтому I=U/R, где I – потребляемый ток, U – напряжение бортовой сети (напомним, что исправный генератор легкового автомобиля выдает около 14 В), R – сопротивление нагревательного элемента. Исходя из величины тока, подберите нужное сечение проводов, номинал предохранителя цепи подогрева руля.

Если вы сомневаетесь в расчетах, разберите шлейф и подключите подогрев от АКБ. Тактильно либо с помощью термопары оцените степень нагрева дорожек шлейфа до момента разрыва цепи термовыключателем. Также мультиметром в режиме амперметра измерьте реальное потребление тока. Надеемся, вы знаете, как пользоваться мультиметром?

Как самому сделать подогрев руля? пошаговая инструкция

Сайт сдается в аренду — обращайтесь на ipassat@mail.ru

+7 905 688 68 78

  • Главная
  • О компании
  • Вакансии
  • Услуги автосервиса
  • Контакты

Подогрев руля — что это такое? Принцип действия

Функцией подогрева рулевого колеса, в процессе производства транспортного средства, оснащаются только автомобили класса “Люкс”, да и то, порой, в самой престижной комплектации. Специалистами отмечено, что данная опция не имеет высокого уровня востребованности, особенно, если автомобиль используется в стране с теплым климатом. К сожалению, любители тепла в салоне автомобиля, проживающие на большей части постсоветского пространства, не могут присоединиться к этой радости, так, как в наших широтах холодный сезон иногда длится несколько месяцев, поэтому, в нашей стране обогрев руля довольно актуален.

Следует добавить, что, даже при всем желании и финансовых возможностях, конструкции некоторых марок, например Kia и Hyundai, современных легковых автомобилей не позволяют самостоятельно установить опцию подогрева рулевого колеса, просто физически. Конечно, если автовладелец задался целью установить в свой автомобиль подогрев руля, существуют автомобильные сервисы, которые смогут оказать в этом посильную помощь, но, при этом, “теплый руль” может обойтись Вам в довольно крупные деньги, конечно, в зависимости от марки автомобиля. Средняя цена за выполнение подобной установки колеблется от 500, до 700 долларов США.

Итак, как выясняется, установка подогрева рулевого колеса является задачей не из простых. Изначально, с рулевого колеса удаляется его оболочка (отделка из кожи или ее заменителя), а уж затем, с автомобиля демонтируется и сам руль. Затем, в металлический каркас (обод) руля производится монтаж скрытой проводки, с выходом к центральной части рулевого колеса.

Для включения обогрева руля могут быть использованы различные способы: или отдельный кнопочный вывод, или запитка системы обогрева от автомобильного прикуривателя, возможен, также, вариант подключения к системе подогрева кресел салона транспортного средства.

По окончании монтажа нагревательного элемента и проводов, производится обратная перетяжка руля, установка его на рулевую колонку, и полная проверка работоспособности всей электрики транспортного средства, включая рулевое колесо, которое теперь стало теплым. Автосервису, специализирующемуся на выполнении подобного вида работ, потребуется не менее двух суток. Конечно, если Вы считаете, что обладаете достаточным техническим потенциалом для самостоятельной установки подогрева руля, современный авторынок предлагает системы Pitstop HOTHANDS 0,12, выпускаемые в виде рулевой оплетки, и предназначенные именно для такого метода установки. Система подогрева функционирует через питающий провод, пока машина находится на стоянке. Чтобы руль стал теплым, потребуется 2-3 минуты. Стоит такое “удовольствие”, приблизительно, до 1000 рублей. Предлагается и еще одна система подогрева руля, которая носит название ACVST 40-1001, она работает совместно с системой подогрева сидений. Система включает в себя два нагревательных рулевых элемента, переключатель, и предохранитель. К данным устройствам прилагается подробная техническая инструкция.

Подогрев руля своими руками — детальная инструкция с фото

Подогрев руля, равно как и подогрев сидений, а также подогрев дворников — опции, сравнительно недавно вошедшие в нашу жизнь, однако, несмотря на это, они уже успели завоевать признание автомобилистов всего мира. Это и неудивительно, ведь каждая из вышеперечисленных опций повышает уровень комфорта и делает управление автомобиля более приятным и удобным.

Почти в каждом новом автомобиле можно встретить руль с подогревом, здесь, как говорится, все понятно, однако как быть тем, чей автомобиль лишен всех этих удобств, вариантов есть три: купить новый автомобиль, установить подогрев руля на каком-нибудь СТО, и третий, пожалуй самый сложный вариант — сделать подогрев руля своими руками.

Сегодня я расскажу вам о последнем варианте, для меня он более подходящий по двум причинам: во-первых это — повод что-то смастерить своими руками и получить бесценный опыт, а во-вторых это дешевле, чем покупать готовый руль с подогревом. Что из этого вышло, вы сейчас увидите, представляю вашему вниманию детальный фотоотчет как сделать руль с подогревом своими руками.

Читайте также:

Итак, по пунктам.

Для работы вам нужно иметь:

  1. Руль (лично я побоялся портить «родной» и взял на разборке б/у руль, мало ли вдруг не выйдет. ).
  2. Комплект подогрев сидений «Емеля Горыныч» (из него необходимо будет вытянуть нагревательный элемент в виде провода, там же нужно будет экспроприировать и термореле, которое будет автоматически выключаться в случае перегрева).
  3. Острый нож (канцелярский).
  4. Клей.
  5. Изолента или иглы (для фиксации).
  6. Герметик.

Если все имеется можете приступать.

Подогрев руля своими руками — детальная инструкция

1. Прежде всего необходимо снять руль.

2. Вооружайтесь маркером и начинайте рисовать места прорезов канавок, в которые будет уложен нагревающийся провод. У меня вышло вытащить примерно 7 метров провода. Рисовать линии нужно как показано на фото, с небольшим уклоном и шагом примерно 2-3 см.

3. Теперь возьмите нож и аккуратно прорежьте канавки, в которые будет установлен нагревательный элемент (провод).

4. Провод нужно вклеивать, так он будет плотнее сидеть, в местах поворотов (возле спиц) можете зафиксировать его иголками или изолентой. Когда клей подсохнет изоленту можно будет снять.

5. Поверху провода нужно пройтись герметиком, так сказать зашпаклевать вырезанные канавки с вложенным проводом.

6. Следующий этап перетяжка руля кожей, как это сделать я когда-то писал.

7. Все, руль готов, осталось подключить подогрев!

Руль с подогревом — готов, осталось его подключить.

Как подключить подогрев руля

Есть несколько вариантов подключения, например используя clockspring, если имеются резервные провода, либо используя контактную площадку, с так называемыми скользящими контактами. Лишних проводов лично у меня не оказалось, да и к тому же разбирать улитку только для того, чтобы туда установить два провода — желания не было. Решил эту проблему другим путем.

1. Выпросил у токаря два медных кольца толщиной 1.5 мм, на них решил прицепить «+» и «-» соответственно.

2. К ним припаял провода, затем подключил через реле к АКБ. Чтобы нечаянно не разрядить его «в талую», забыв выключить подогрев на ночь, сделал так чтобы реле включалось только с включенным зажиганием.

3. После, взял двухсторонний скотч и закрепил с его помощью кольца на clockspring.

4. Налил эпоксидный клей между колец, это позволит предотвратить замыкание.

5. Оставил один контакт на «плюс», а «минус» взял с рулевого вала, один остался не задействован.

6. Сделал контакт в руле напротив колец, для этого просверлил отверстия.

7. Все заизолировал, чтобы не было соприкасания с рулем.

8. Пружину установил для того чтобы контакт был постоянно прижат к кольцам. Сделал это при помощи тоненькой пластинки, которая с одной стороны прижимается к рулю, а другая сторона давит на контакт.

Вот и все. Осталось установить руль на место.

Нагревание происходит быстро и равномерно за 2-3 минуты руль уже порядком теплый.

Управлять автомобилем стало намного приятнее, руки так и тянутся к теплой баранке. Как и всегда после нескольких дней эксплуатации возникает один и то же вопрос: «Как я ездил без этого столько лет?» Пробуйте и у вас обязательно все получится. Спасибо за внимание.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
