Как сделать универсальный съемник подшипников ступицы своими руками? читай и мастери

Как сделать универсальный съемник подшипников ступицы своими руками? Читай и мастери

Скачать PDF

Большую часть автолюбителей интересует, как сделать универсальный съемник подшипников ступицы своими руками. Ведь покупка такого инструмента в магазине удовольствие не из дешевых. К тому же, заводские изделия зачастую делаются под конкретную модель. Поэтому, купив съемник для одного автомобиля, вы вряд ли сможете использовать его на другой модели. Сделав универсальный съемник, вы гарантированно сможете менять подшипники на разных машинах. А с заменой этого элемента ступицы сталкивается практически каждый водитель, и затягивать с ремонтом нельзя. Колесо может заклинить при движении, что приведет к серьезной аварии.

Как сделать универсальный съемник подшипников ступицы своими руками? Для начала, нужно разобраться в типах и особенностях этих подшипников. Сейчас, на легковых автомобилях используются только двурядные подшипники. Они более надежные и эффективные. Они подразделяются на следующие разновидности:

    Шариковые;

  • Роликовые;
  • Роликовые конусные.
  • На легковых машинах применяются обычно шариковые или конусные. Они компактнее и значительно надежнее. По способу установки они бывают наружными или внутренними. Сейчас, имеются подшипники с возможностью контролировать скорость оборота колеса. И в зависимости от этого, регулируется работа подшипника.

    Делаем съемник

    Для работы вам потребуется болгарка, а также сварочный аппарат. Потребуется просверлить отверстие, поэтому запаситесь дрелью. Для создания такого приспособления, вам потребуется металлический профиль и уголок. Сборка устройства производится следующим образом:

    • Сначала подбираем подходящую по размеру металлическую трубу. От нее отрезают кусок 5-10 см.;
    • Берем толстое железо (8-9 мм.), и вырезаем из него круг, по диаметру полностью соответствующий трубе;
    • Привариваем получившийся кружок к трубе;
    • Берем профиль, и отрезаем от него 2 одинаковых куска. Длину нужно подбирать к своему автомобилю. Обычно, этот показатель выбирается из расчета 20-30 сантиметров;

  • В середине получившегося квадрата высверливаем отверстие;
  • Привариваем лист к торцам профилей;
  • На отверстие наваривается гайка. Она по размеру должна быть чуть меньше дырки;
  • Вкручиваем в гайку длинный болт, он будет выполнять роль толкателя;
  • На конец болта приваривается заготовленная труба с заваренным торцом.
  • На этом сборка съемника завершена. Остается его протестировать. Для этого, берем ступицу, в которой задумали поменять подшипник. Ставим на нее съемник. Для этого, ножки с крючками заводятся за ступицу, а цилиндр прикручивается вплотную к подшипнику. Следите, чтобы он стал полностью на обойму подшипника. Далее, путем закручивания болта, выдавливаем подшипник.

    Особенности замены

    Основным признаком неисправности является вой со стороны колеса, он усиливается при прохождении поворота. Дополнительным признаком будет нагрев ступицы. Затягивание с ремонтом может привести к заклиниванию колеса. В некоторых случаях, нагрев может быть такой силы, что внутренняя обойма подшипника приварится к оси поворотного кулака. В таком случае, придется ставить и новый кулак.

    При замене не жалейте смазки. Излишек ее просто выдавит из ступицы. Значительно хуже, если смазки не хватит. Это приведет к быстрому износу подшипника. Поэтому, опытные механики рекомендуют периодически проверять наличие смазки в ступице. При необходимости ее добавляют. Чаще всего, в качестве смазки применяют Литол 24, этот материал лучше всего подходит для использования в ступичном подшипнике.

    Заключение. Для качественного ремонта автомобиля имеется большое количество различных приспособлений. Отдельно выделяются съемники, которые позволяют снять подшипники и сальники. При этом, водители часто задаются вопросом, как сделать универсальный съемник подшипников ступицы своими руками. На самом деле, сделать это не сложно, достаточно иметь прямые руки и некоторый инструмент. Съемник получится не уступающий по характеристикам заводским аналогам. И стоить такая конструкция будет значительно меньше.

    Ford Mondeo Седан II 1.6i 16V «Моня» › Бортжурнал › Самодельный (DIY) съемник для ступичных подшипников

    И так здравствуйте!
    Сегодня тема пойдет о том как я делал, съемник для ступичных подшипников.
    Вот видео об этом

    Взяв в руки данный инструмент, я его покрутил повертел, и понял что смогу сделать тоже самое на коленке.
    Найдя в закромах стальные пластины и трубу

    пошел изготавливать съемник.
    В итоге у меня не получилось сделать самостоятельно, и я погнал искать токаря. Спустя две недели я нашел токаря и дал ему чертеж

    Данный токарь сделал данные заготовки очень быстро и точно по чертежу, ну а я в свою очередь сделал вал на котором все будет это двигаться

    Длина вала 30,5см не считая 16мм приваренной гайки. Так же запрессовал шарик от подшипника в центр вала на видео это видно.
    В итоге с помощью токаря я добился, надеюсь рабочего инструмента.

    В итоге токарем было сделано чашка с ответной частью

    и две шайбы 74мм и 62мм

    За это все я заплатил 500р ну а шпилька у меня лежала на балконе, в видео показал.
    На этом пожалуй все.

    Ford Mondeo 2000, двигатель бензиновый 1.6 л., 95 л. с., передний привод, механическая коробка передач — другое

    Машины в продаже

    Ford Mondeo, 1998

    Ford Mondeo, 1998

    Ford Mondeo, 1998

    Ford Mondeo, 1998

    Комментарии 19

    наборы не зря выпускают)) 1.такой набор оправок если самому, или через кого то пытаться сделать, не хило выйдет 2.термообработка—это ниже комменты уже все сказали.Она вообще гвоздь любой программы)) 3.упаковка, кейсик для хранения, эстетично и практично, то же не бесплатно же .для себя если делать самому, либо заводское, я предпочту заводское .речь не идет о том как наспех изобразить какое либо подобие съемника, а сделать добротную, качественную вещь, чтоб функциональна была, и в руке лежала))

    Жаль что посыл не уловили.
    Речь и идея шла про разовое использование или вернее делалось под ситуацию, которая должна была произойти, а потом желательно к этому вопросу не возвращаться.
    Так сказать раз использовал по назначению, потом лежит без дела, но есть. Вот лучшая ситуация.

    да, шпилька точно сдохнет. боюсь, что даже и на 1 раз не хватит(

    ну как потеплее станет, найду гараж, там и проверю, а так я пару кусков шпилек еще возьму от непредвиденных ситуаций

    Шпилька сдохнет очень быстро: если не порвётся, то слижется резьба. Туда нужно резьбу с мелким шагом делать и шпильку закаливать.
    Остальные детальки скорее всего выдержат, разве что пластины из 7ки может чуть прогнуть, если подшипники давно не менялись.

    ну шпилька я уверен что в мусор пойдет после двух трех раз, но за 500р сделать свою работу или отдать 2000-2500 за один подшипник в сервисе, это дороговато

    Я не спорю, что самому ощутимо дешевле, но шпильку лучше заказать у токаря (и чтоб с закалкой)

    лень отдавать еще денег за это, когда знаешь что надо всего на пару раз использования

    Не вижу смысла в этой штуке, если только не всем подряд менять подшипники. На своей машине это раз на несколько лет, проще на сервис заехать, или уже притащит ступицу и перепресовать на станке.
    + задние не меняются, только в сборе))

    Съемник подшипников своими руками: конструкция и устройство, чертежи, виды, материалы и процесс изготовления

    Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

    В наборе инструментов автослесари держат приспособления для демонтажа разного вида подшипников. В продаже есть специально предназначенное для этого ремонтное оборудование. Но оно дорогое, поэтому многие мастера изготавливают съемник подшипников своими руками.

    Конструкция и устройство

    Подшипники встречаются в автомобиле во многих узлах: выжимной сцепления, ступичный. Деталь «сидит» всегда очень плотно, с натягом, и во время текущего или оперативного ремонта снимать ее сложно. Слесарям приходится прикладывать большие усилия, которые облегчает вспомогательное, часто – самодельное, оборудование.

    Выпрессовщик – не совсем простой инструмент, но, изучив технологию и чертежи съемников подшипников, своими руками сделать механизм в гаражных условиях возможно.

    Принцип работы механизма в том, чтобы передать очень высокий крутящий момент (бывает – до 40 тонн) на демонтируемую деталь. При всем конструктивном многообразии, выпрессовщики состоят из двух основных элементов:

    1. Центральный шток с резьбой – это прочный болт определенных размеров.
    2. Крючкообразные захваты для зацепления с извлекаемым элементом.

    Механизм работает за счет болта (центрального тела): при его закручивании или выкручивании подшипник выходит с посадочного места, либо запрессовывается.

    Чертежи

    Ходовая часть авто страдает от неровностей дорожного полотна, особенно части, отвечающие за гашение колебаний. В первую очередь разрушаются передние и задние ступичные механизмы. Для их восстановления требуется съемник ступичного подшипника, изготовленный своими руками.

    Создание механизма начинается с расчетов, чертежей съемников ступичных подшипников своими руками, подбора материалов и инструментов.

    Виды съемников

    По типу привода инструментарий делится на две группы: механические и гидравлические съемники. В последние встроен гидроцилиндр, который развивает усилие в десятки тонн. Гидросъемники предназначены для самых сложных и тяжелых случаев.

    Сделать съемник подшипников своими руками легче механический, так как он устроен проще, обходится дешевле. В гаражах и автомастерских – это наиболее распространенный вид инструмента. Он дает возможность быстро менять точки захвата, имеет подпружинивающий эффект, который улучшает эксплуатацию тяги.

    Градация механических приспособлений идет по количеству захватов (двух- или трехлапные) и способу зацепления (наружные или внутренние).

    Кроме того, существуют поворотные и самоцентрирующиеся конструкции, устройства типа «пантограф» и прочие.

    Двухзахватные

    Устойчивость съемных принадлежностей определяется количеством захватов. Двухзахватные устройства имеют монолитную конструкцию с двумя опорными лапами. Основные узлы выполнены методом ковки.

    Съемник подшипников ступицы ВАЗ своими руками с двумя захватами изготавливается под конкретный размер извлекаемой детали, либо под универсальное устройство. Применяются самоделки для аккуратного демонтажа тугих подшипников в труднодоступных местах. Лапы лучше сделать подвижными за счет шарнирного механизма, стяжек или траверсы.

    Выпрессовщики различаются по следующим характеристикам:

    • типу крепления лап;
    • формой наконечника;
    • длиной захвата;
    • размерами винта (диаметр, длина);
    • материалом изготовления.

    Трехзахватные

    По показателю прочности эта конструкция превосходит 2-лапые съемные приспособления, так как изготовлена из кованой усиленной стали. Выпрессовщик бережно извлекает деталь с углубления, при этом физические затраты мастера минимальны.

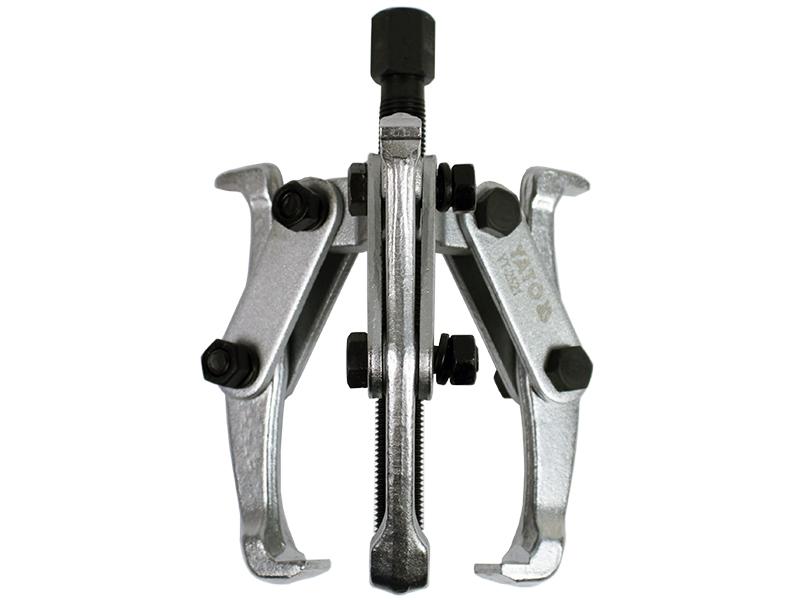

    Большой популярностью среди профессионалов и любителей пользуются съемники на шарнирных соединениях. Инструмент легко подгоняется под диаметр извлекаемой автодетали (нужно просто раздвинуть захваты), центровка происходит автоматически.

    Внутренний

    Чаще подшипник извлекают, ухватив его за наружное кольцо. Но можно специальным съемником зацепить элемент за внутреннее кольцо и вытянуть из корпуса.

    В этом случае определяют размер отверстия подшипника и тип захватов. Если есть опорная поверхность, то удобнее взять 3-лапый инструмент, на конце захватов которого есть загибы на внешнюю и внутреннюю стороны.

    Съемник внутренних подшипников

    Однако можно сделать своими руками съемник внутренних подшипников из двух гаечных ключей, четырех пластин, шпильки с резьбой, болтов и гаек.

    Материалы для изготовления

    Подшипник – элемент, который «голыми руками» не возьмешь. Поэтому материалом изготовления идет только прочная высоколегированная сталь. Еще большей крепостью обладает центральное тело – силовой болт.

    Для работы потребуются следующие материалы:

    • две металлические болванки квадратного сечения;
    • пара стальных пластин;
    • два болта с гайками;
    • выжимной болт с рабочей гайкой подходящего диаметра.

    Инструменты: сварочный аппарат, болгарка, электродрель с набором сверл.

    Поэтапный процесс

    Самодельный механизм пополнит набор слесарных приспособлений автомеханика. Изготовить съемник ступичных подшипников «ВАЗ 2108» своими руками можно за час.

    1. Подготовьте из болванок «пальцы»-захваты: хвостовик оставьте квадратным, пруты сточите так, чтобы на концах получились загибы.
    2. Просверлите в хвостовых частях отверстия.
    3. По краям пластин также высверлите дырки.
    4. С помощью сварки закрепите между пластинами, ровно посередине, рабочую гайку.
    5. Вставьте между пластинами «пальцы» так, чтобы отверстия деталей совпадали, а загибы смотрели внутрь.
    6. Скрепите болванки и пластины болтами с гайками.
    7. Вкрутите в рабочую гайку силовой штырь.
    8. На заднем его конце приварите вороток.

    Конструкция для замены подшипников собрана. Болты, которыми соединены зацепы с пластинами, не затягивайте сильно – оставьте захватам подвижность.

    На последнем этапе придайте виду инструменту эстетики: обработайте шкуркой и антикоррозийным составом. Смажьте резьбу, чтобы она легче проходила рабочую гайку.

    Простой и универсальный съемник подшипников своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    При ремонте различных механизмов зачастую приходится снимать подшипники с валов или осей.
    Одним из распространенных устройств для этих задач является сепараторный съемник подшипников , однако стоит он недешево.

    В данной статье автор YouTube канала «Be Creative» расскажет Вам, как сделать приспособление для съема подшипников буквально из металлолома.

    При всей простоте этого проекта, потребуется небольшой объем сварочных работ.

    Материалы , необходимые для самоделки.
    — Стальной швеллер, труба
    — Гидравлический домкрат 2Т .

    Процесс изготовления.
    Это приспособление будет представлять собой раму, которая будет работать в тандеме с обычным гидравлическим домкратом .

    Основание и верхняя перекладина изготавливаются из стального швеллера 75X40 мм. Они имеют длину в 300 мм.
    Конечно, размеры этих деталей можно уменьшить под свои задачи.













    В итоге получается вот такая рама. Если у Вас нет сварочного аппарата, то можно соединить между собой основание и перекладину при помощи шпилек М16, а трубки использовать в качестве длинных втулок.

    Для защиты изделия от коррозии, его поверхности следует зачистить и покрыть грунтовкой по металлу.











    Благодарю автора за простое, но полезную конструкцию съемника подшипников для гаража или мастерской.

    Читать еще:  Аренда авто мойки для начинающих

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно найти здесь.

    Какой съемник ступичных подшипников выбрать или как сделать его своими руками

    1. ➡️ Виды съемник
      1. ➡️ Выбор съемника для снятия и запрессовки подшипников
    2. ➡️ Обзор съемников ступичных подшипников
      1. ➡️ Чашечный Форсе 9T0311
      2. ➡️ Трехзахватный KS TOOLS 630.3002
      3. ➡️ Двухзахватный Kukko K-2030
      4. ➡️ Гидравлический съемник
    3. ➡️ Обзор съемников для ВАЗ и LADA
    4. ➡️ Рекомендации по выбору инструмента
    5. ➡️ Изготовление съемника своими руками
      1. ➡️ Трехзахватный инструмент — инструкция по изготовлению
      2. ➡️ Чашечный съёмник своими руками
      3. ➡️ Самостоятельное изготовление двух захватного съемного инструмента
      4. ➡️ Инструкция для съёмной траверсы
      5. ➡️ Чертежи для самостоятельного изготовления
    6. ➡️ Принцип работы чашечным съемником
    7. ➡️ Как работать с трехзахватным съемником
    8. ➡️ Порядок работы на гидравлическом прессе
    9. ➡️ Использование слесарных тисков вместо съемника
    10. ➡️ Ударный способ вместо съемника
    11. ➡️ Выводы и дополнительные полезные материалы

    Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

    Так как подшипники установлены на посадочные поверхности с натягом, для их спрессовки или запрессовки требуется прикладывать большое усилие на ограниченную площадь узла. Вывод – для данной операции необходим надежный, а так же универсальный инструмент.

    Широкому диапазону размерного ряда ступичных узлов соответствуют разнообразные типы съёмников подшипников ступиц (ССП). Выбрать подходящий съемник для замены подшипников не просто. Какими параметрами руководствоваться узнаете, прочитав статью. Так же затронем тему самостоятельного изготовления устройства и порядок работы инструментом.

    Виды съемников подшипников ступицы

    Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

    Тип и модельПрименениеСредняя цена, руб.
    С 3-лапамиСнятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.2000-3000
    С 2-лапамиСнятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.1000-2000
    Чашечный с набором оправокСнятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.6000-8000

    Какие съемники нужны для снятия и запрессовки ступичных подшипников

    Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

    Краткий обзор съёмников ступичных шарикоподшипников

    Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

    • разнообразием форм, размеров для зарядки в исходную позицию;
    • ограниченным рабочим пространством.

    Чашечный — «Форсе 9T0311»

    1. Внутренние оправки 34-80 мм.
    2. Наружные оправки 44-90 мм.
    3. Размеры наружного диаметра чашек 44-90 мм.
    4. Шток (шпилька) с гайками.
    5. Пластины соответствуют широкому диапазону размеров.
    6. Поворотный кулак остается на месте.
    7. Набор входит в комплект пресса мастерской.
    8. Запрессовка-выпрессовка проходит одним приемом.

    Трехзахватный – «KS TOOLS 630.3002»

    Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

    1. Долгий срок службы, если следовать руководством.
    2. Шарнирная конструкция лап входит в надежное зацепление.
    3. Снятие прикипевших детали с валов, осей машин.
    4. Широкий диапазон захвата — 20-230 мм.
    5. Максимальное усилие — 4,5 тонны.
    6. Размеры винтового штока — M18 x1,5 x 240.
    7. Размеры болтов под шарниры — 19 мм.

    Двух захватный универсальный – «Kukko K-2030»

    Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

    1. Захват лапок под углом, параллельным оси силы натяжения.
    2. Надежность зацепления.
    3. Максимальное натяжение — 5,5 тонны.
    4. Лапки разворачиваются на 180 градусов.
    5. Широкий диапазон захвата.
    6. Двухстороннее действия.
    7. Применим в зоне ограниченного пространства.

    Гидравлические съемники

    Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта. Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров.

    1. сила воздействия на впрессовываемый узел достигает 20 т,
    2. сокращается время выполнения операции,
    3. снижается доля физических затрат.
    1. ограничение рабочей зоны применения,
    2. цена выше механического инструмента.

    Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

    Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

    1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
    2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

    Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

    vazoved
    Я езжу на LADA VESTA CROSS
    г. Москва

    Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

    Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

    Рекомендации и советы при выборе съёмника

    • Не покупайте дорогие наборы. В этом есть рациональное зерно: замена ступичных подшипников происходит не так часто. Минимальный срок службы — пробег 50- 60 тысяч.
    • Выберите ССП, о которых рассказано выше. Подойдут дешевые аналоги или собственного производства.
    • Для постоянной работы, как в автомастерских, подойдут ССП гидравлического типа, а так же универсальный чашечный набор серии KS TOOLS.

    Универсальный съемник подшипников ступицы своими руками

    Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

    Так же у самодельных инструментов есть преимущества:

    • Проверенный материал.
    • Возможность сделать под свои размеры.
    • Стоимость ниже, чем у покупного приспособления.
    • Возможность доделки или переделки.

    Трех захватный самодельный инструмент

    Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

    Требуемые инструменты и материалы:

    1. Болгарка с отрезным диском по металлу;
    2. Лист 1 м2 толщиной 10-20 мм;
    3. Шпилька М18х1,5х 400 мм;
    4. Две гайки М18х1,5 высота 20 мм;
    5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
    6. Болты М10 для подвески лапок в проушины;
    7. Сварочный аппарат.

    Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

    Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

    Видео: «Изготовление трех захватного приспособления»

    Чашечный съёмник

    Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

    На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

    Видео: «Чашечный съемник своим руками»

    Двух захватный съёмник ступиц

    Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

    Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

    1. Лист 5 мм;
    2. Болт М 14х1,5х 240;
    3. Болты с гайками М6;
    4. Гайки М14.

    Видео: «Двух захватное приспособление своими руками»

    Съёмная траверса для выпрессовки

    Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

    1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
    2. Снизу соосно приваривается вторая гайка.
    3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
    4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

    Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

    Потребуется инструменты и материалы:

    1. Болгарка;
    2. Сварочный и сверлильный аппарат;
    3. Отрезок трубы внутренний D 75 мм;
    4. Полоса 70х30х5, 2 штуки;
    5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
    6. Шайба толстостенная Д 45мм.

    Чертежи для самостоятельного изготовления съемников:

    Нажмите на интересующий вас чертеж для его увеличения.

    Съемник ступичного подшипника своими руками

    Как то давно пришло время менять передний ступичный подшипник. Съемника нет, в магазинах не во всех имеется, на рынок далековато, Но есть кучка металлолома. Включил МОЗЪГЬ, в руки штангель и понеслось. Единственное что купил такой съемник для шаровых, надоело и неудобно их монтировкой выковыривать.

    Вот такой весь набор.

    Кусок 75мм трубы длинной 50мм, две полоски 70х30х5 скрепленные болтами на 6,шайба очень толстостенная D45мм, болт М16 и самое главное коронка для розеток на 65.Из коронки надо удалить победитовые зубы, мне повезло и за меня это сделала арматура в бетонной стене)))

    Для того чтобы снять ступицу две шпильки или болты с полной резьбой длинной 75мм.

    Так их устанавливаем.

    Под гайки подложить шайбы и смочить ведешкой. Крутить надо гайки чтобы не завальцовывало резьбу. Ну а дальше все понятно по фотографиям.

    Так вытягиваем подшипник.Очень толстая шайба изнутри.

    Для начала надо забить слегка подшипник молотком. Обычно внутренняя обойма остается на ступице.Подрезаем болгаркой, наставляем зубило и лупашим молотком.Обойма ломается и снимается легко руками.Можно и с обратной стороны подрезать и расколоть ее пополам.

    Communities › Кулибин Club › Blog › Съемник ступичного подшипника из хлама.

    Как то давно пришло время менять передний ступичный подшипник.Съемника нет, в магазинах не во всех имеется, на рынок далековато, Но есть кучка металлолома.Включил МОЗЪГЬ, в руки штангель и понеслось.Единственное что купил такой съемник для шаровых, надоело и неудобно их монтировкой выковыривать.

    Кусок 75мм трубы длинной 50мм, две полоски 70х30х5 скрепленные болтами на 6, шайба очень толстостенная D45мм, болт М16 и самое главное коронка для розеток на 65.Из коронки надо удалить победитовые зубы, мне повезло и за меня это сделала арматура в бетонной стене)))

    Для того чтобы снять ступицу две шпильки или болты с полной резьбой длинной 75мм.

    Крутить надо гайки чтобы не завальцовывало резьбу.
    Ну а дальше все понятно по фотографиям.

    FakeHeader

    Comments 66

    просто 2 мя болтами снимется ступица?

    Да.Только шайбы под гайки подложить надо чтобы не закусывало и маслом смочить можно.

    Здравствуйте, а не подскажите внутренний диаметр оправки(та, в которую подшипник вылазит)

    У меня это кусок трубы 2 1/2, внутренний диаметр 70мм, длина 40мм.Наружный диаметр подшипника 64мм.

    Спасибо!Сделаю и себе по вашему принципу!

    Да не за что.
    Болт лучше брать с мелкой резьбой и чтобы резьбы было подлиннее, а то с подкладыванием шайб геморно.Гайку тоже подлиннее чтобы нагрузка на резьбу меньше была.

    мда, красава!мозг на самом деле работает как надо)))))особенно понравилась приспособа для снятия ступицы

    да здравствует мозг смекалка иГАРАЖисточнык усех классных приспособ инструментов и авантюрбраво мастераура ура ура

    как всё сложно)))) самый нужный инструмент для ремонта машины зубило и кувалда.

    Зубило и кувалда это уже прошлый век, нанотехнологии рулят)))

    Да интересное решение, можно взять на вооружение. Молодец хитро придумано

    +5 за соо разительность! Сразу видно руки ростут откуда нужно! И голова на нужном месте! Молодца!

    Не проще всю стойку целиком снять?
    Там осталось то наконечник снять и две гайки сверху открутить

    Не проще. нахер этот гемор? И даже при снятии ступиц в сборе. (как делают на СТО) есть шанс сбить настройки развала. А со стойкой вообще геморно. )))

    Каким образом можно сбить настройки нерегулируемого развала?

    Если тебе проще снять всю стойку. флаг в руки. ) делай.

    Ты не ответил)
    Я снимаю стойки каждый день по специфике своей работы.
    На снятие, замену подшипника и установку стойки на место с/на автомобиль нексия/ланос у меня уходит не более 20 минут.
    Конечно мне проще снять)))
    А тебе за старания респект!

    я тебе должен ответить? Я все что хотел сказал.

    Ты сказал:
    — » при снятии ступиц в сборе. (как делают на СТО) есть шанс сбить настройки развала.»
    Я спросил:
    — Каким образом можно сбить настройки нерегулируемого развала?

    Еще раз. я говорю то что на сто. снимают ступицу отсоединив поворотный кулак (в сборе со ступицей) от стойки. И естественно сбиваются настройки развала. Если сбить метки.
    Сам я этого не делал И другим потому не советую…
    Также и со стойкой в сборе. не делал не советую. что советую написано вше в тексте.

    Удовлетворен моим ответом?

    Нет)
    Как его можно отсоединить, если он приварен?
    Я не одну тысяче подшипников на такой подвеске поменял и НИ ОДНОМУ! развал не делал.
    И стойки стабилизатора не откручивал.
    И болты на шаровой ставятся гайками вниз.

    «Еще раз. Я говорю то что на сто. снимают ступицу отсоединив поворотный кулак (в сборе со ступицей) от стойки. «

    Один из болтов имеет элипсность. им регулируют развал. Какже ты этого не знал?! Ты же в силу своей специальности должен знать как регулируют развал схождение ))

    Читать еще:  Какой головкой открутить гбц twin spark? пошаговый способ

    На твоих фото ступица какого автомобиля?
    Случайно не такого
    c-a.d-cd.net/c974118s-960.jpg
    где тут эксцентрик увидел?
    Я с тобой разговариваю именно про подвеску, которая на твоих фото, а это автомобили Daewoo Lanos, Sens, Nexia, Chevrolet Lanos, Zaz Chance
    Где на них развал делается?
    Не вводи людей в заблуждение!

    На моих фото, фото моего автомобиля. )) www.drive2.ru/r/lada/735604/
    «Пожалте — брится! ))» Знакомтесь, наш автопром. )) Вы не знакомы? ))

    Не ври!
    Подвеску выпуска 1977 года я то уж узнаю))

    На моих фото, фото моего автомобиля. )) www.drive2.ru/r/lada/735604/
    «Пожалте — брится! ))» Знакомтесь, наш автопром. )) Вы не знакомы? ))

    Понятно!
    Я спрашивал у топикстартера, но тут влез ты.

    Не проще всю стойку целиком снять?
    Там осталось то наконечник снять и две гайки сверху открутить

    Это лишние две гайки+шаровая.

    Шаровая откручивается в любом случае чтобы гранату вытащить из ступицы.
    Остается наконечник и две маленькие гайки с опоры, но делать на верстаке будет в разы удобнее.

    Слабая конструкция для ступичных подшипников. Для 1 раза может и хватит и то если повезет и все хорошо выйдет. Вот на днях как раз менял задний ступичный
    www.drive2.ru/l/3856310/
    Вряд ли обычным болтом, да еще и с обычной резьбой получится развить требуемое усилие.
    При выпрессовке подшипника 10 тонный пресс работал на пределе сил.

    Я этим съемником уже с десяток подшипников поменял и все целое.Работаю в сервисе, так даже 100 тонный пресс не всегда справляется, приходится резать.

    fag — хорошая фирма, сам пользуюсь и другим советую

    Да норм съемник, что вы).Я вот вообще тисками, как прессом пользуюсь и нормуль.

    За идею 5 баллов, а вот за реализацию твердый КОЛ. Прости брат, но по мне — это полнейшая дурь.

    Я себе купил нормальный съемник. Стоил он пару лет назад 850р. При стоимости подшипника в 400р и заменен его на СТО за 1500р съемник окупился уже 7 раз. Там все в комплекте: винт, две чашки, упоры, стопор и лапки для обоймы. Не надо ничего пилить болгаркой и бить зубилом. После 7 смененного подшипника весь процесс у меня занимает от силы 20-30 минут.

    Выкинь это Г… и купи нормальный. Хватит на 4 жизни, твои правнуки еще будут им пользоваться

    Да я и этим за полчаса с перекурами снимаю.Зачем тогда платить больше.Я не езжу на СТО и мне окупать нечего.

    Зачем платить больше, это риторический вопрос. Я тут вижу несколько причин:
    1. Фирменный съемник компактен. В нем нет шпилек, планок и прочего скарпа. Все складывается во внешнюю обойму и зажимается болтом. Ничего никогда не теряется. У меня он лежит в старой руковице.
    2. Фирменным съемником интуитивно понятно работать. Не надо ничего пилить и сбивать зубилом.
    3. Он АБСОЛЮТНО травмобезопасный. Одно то, что можно повредить ступицу при неосторожном распиле болгаркой, а потом нужно будет бить зубилом по каленой обойме, переводит ваше изобретение в разряд мусора.

    Вы видать не разу в детстве не ломали подшипники и не получали осколками обоймы по лбу. Потому что в противном случаи вы бы не лупили по обойме молотком

    Что за фирменный съёмник? У топикстартера ЗАЗ, у тебя Шевроле. Там чего везде подшипники и все диаметры одинаковые?

    Да ты сейчас вообще в шоке будешь. Готов? У нас передние подшипники от Вазовской девятки стоят. Самые обычные шариковые двухрядные радиально-упорные подшипники

    Зачем платить больше, это риторический вопрос. Я тут вижу несколько причин:
    1. Фирменный съемник компактен. В нем нет шпилек, планок и прочего скарпа. Все складывается во внешнюю обойму и зажимается болтом. Ничего никогда не теряется. У меня он лежит в старой руковице.
    2. Фирменным съемником интуитивно понятно работать. Не надо ничего пилить и сбивать зубилом.
    3. Он АБСОЛЮТНО травмобезопасный. Одно то, что можно повредить ступицу при неосторожном распиле болгаркой, а потом нужно будет бить зубилом по каленой обойме, переводит ваше изобретение в разряд мусора.

    Вы видать не разу в детстве не ломали подшипники и не получали осколками обоймы по лбу. Потому что в противном случаи вы бы не лупили по обойме молотком

    Ты забыл видать на каком сайте находишся?! Да нашим людям ничего и не нужно дай только руками своими собственными чтото свое сделать.

    Да скорее не на сайте, а в сообществе.

    Кстати, у тебя случайно нет в гараже старой коронки по бетону на 65мм? У меня нет, думаю что у тебя тоже ее нет, да и за гаражем она вряд ли валяется. Так что если ты соберешься повторить сей чудный съемник, тебе ее как минимум придется купить. Я себе брал такую за 450р.

    Угадал. старой нет. есть новая. но когданибудь и она может прийти в негодность… он же сказал что собрал из металлолома…
    То что собрал, молодец. А насчет меня. то я давно себе купил заводской съемник. и особо не заморачиваюсь по этому поводу… но еслиб были проблемы с ним и с деньгами. возможно сделал бы и сам… Что в этом плохого. Человек может работать руками и делает то что для него удобно… Кольца я так и раньше сбивал как он описал. Не так уж это и страшно. Застращаешь народ сейчас…

    Зачем платить больше, это риторический вопрос. Я тут вижу несколько причин:
    1. Фирменный съемник компактен. В нем нет шпилек, планок и прочего скарпа. Все складывается во внешнюю обойму и зажимается болтом. Ничего никогда не теряется. У меня он лежит в старой руковице.
    2. Фирменным съемником интуитивно понятно работать. Не надо ничего пилить и сбивать зубилом.
    3. Он АБСОЛЮТНО травмобезопасный. Одно то, что можно повредить ступицу при неосторожном распиле болгаркой, а потом нужно будет бить зубилом по каленой обойме, переводит ваше изобретение в разряд мусора.

    Вы видать не разу в детстве не ломали подшипники и не получали осколками обоймы по лбу. Потому что в противном случаи вы бы не лупили по обойме молотком

    1.Мне не надо что то компактно складывать.Я не боюсь что то потерять, такого добра куча.
    2.Если я слепил из говна пулю то мне даже интуиция не нужна.Зубилом я могу снять такое что ни один съемник не возьмет.
    3.Даже съемником можно все поломать и съемник тоже.
    Подшипники я разбивал еще с детства и всегда их обматывал мешковиной.
    Я не советую выкинуть фирменный съемник, А выход из положения.

    Как сделать универсальный съемник подшипников ступицы своими руками? Читай и мастери

    Как сделать универсальный съемник подшипников ступицы своими руками? Читай и мастери

    • Шариковые;
    • Роликовые;
    • Роликовые конусные.

    На легковых машинах применяются обычно шариковые или конусные. Они компактнее и значительно надежнее. По способу установки они бывают наружными или внутренними. Сейчас, имеются подшипники с возможностью контролировать скорость оборота колеса. И в зависимости от этого, регулируется работа подшипника.
    Как работает съемник? Чтобы сделать инструмент, нужно разобраться, как он работает. Так можно понять, что следует делать. Подшипник демонтируется путем его спрессовки. Для этого, на ступице закрепляется съемник. Его рабочая часть, смещаясь относительно съемника, выпрессовывает подшипник. В магазинах обычно предлагают гидравлические съемники. Но, наиболее простыми вариантами являются винтовые. Такой съемник можно сделать даже самостоятельно.

    Делаем съемник
    Для работы вам потребуется болгарка, а также сварочный аппарат. Потребуется просверлить отверстие, поэтому запаситесь дрелью. Для создания такого приспособления, вам потребуется металлический профиль и уголок. Сборка устройства производится следующим образом:

    • Сначала подбираем подходящую по размеру металлическую трубу. От нее отрезают кусок 5-10 см;
    • Берем толстое железо (8-9 мм), и вырезаем из него круг, по диаметру полностью соответствующий трубе;
    • Привариваем получившийся кружок к трубе;
    • Берем профиль, и отрезаем от него 2 одинаковых куска. Длину нужно подбирать к своему автомобилю. Обычно, этот показатель выбирается из расчета 20-30 сантиметров;
    • Отрезаем от уголка 2 небольших кусочка;
    • Привариваем уголки к профилям. У вас должны получиться своеобразные крючки;
    • Замеряем диаметр ступицы;
    • Из листа железа вырезаем квадрат со стороной, равной диаметру ступицы;
    • В середине получившегося квадрата высверливаем отверстие;
    • Привариваем лист к торцам профилей;
    • На отверстие наваривается гайка. Она по размеру должна быть чуть меньше дырки;
    • Вкручиваем в гайку длинный болт, он будет выполнять роль толкателя;
    • На конец болта приваривается заготовленная труба с заваренным торцом.

    На этом сборка съемника завершена. Остается его протестировать. Для этого, берем ступицу, в которой задумали поменять подшипник. Ставим на нее съемник. Для этого, ножки с крючками заводятся за ступицу, а цилиндр прикручивается вплотную к подшипнику. Следите, чтобы он стал полностью на обойму подшипника. Далее, путем закручивания болта, выдавливаем подшипник.

    Особенности замены
    Основным признаком неисправности является вой со стороны колеса, он усиливается при прохождении поворота. Дополнительным признаком будет нагрев ступицы. Затягивание с ремонтом может привести к заклиниванию колеса. В некоторых случаях, нагрев может быть такой силы, что внутренняя обойма подшипника приварится к оси поворотного кулака. В таком случае, придется ставить и новый кулак.
    При замене не жалейте смазки. Излишек ее просто выдавит из ступицы. Значительно хуже, если смазки не хватит. Это приведет к быстрому износу подшипника. Поэтому, опытные механики рекомендуют периодически проверять наличие смазки в ступице. При необходимости ее добавляют. Чаще всего, в качестве смазки применяют Литол 24, этот материал лучше всего подходит для использования в ступичном подшипнике.
    Заключение. Для качественного ремонта автомобиля имеется большое количество различных приспособлений. Отдельно выделяются съемники, которые позволяют снять подшипники и сальники. При этом, водители часто задаются вопросом, как сделать универсальный съемник подшипников ступицы своими руками. На самом деле, сделать это не сложно, достаточно иметь прямые руки и некоторый инструмент. Съемник получится не уступающий по характеристикам заводским аналогам. И стоить такая конструкция будет значительно меньше.

    Как сделать съёмник подшипников своими руками

    Как понять, что ступичный подшипник вышел из строя? По звуку! Главный симптом — гул, усиливающийся при разгоне. Если он возникает лишь изредка, значит, подшипник только начал ломаться. Постоянный подозрительный звук при нарастании нагрузки означает, что эта часть авто требует немедленной замены. В любом случае для проведения ремонта понадобится съёмник подшипников. Его можно купить либо сделать своими руками.

    • 1 Как съёмник облегчает жизнь автовладельца
    • 2 Виды
    • 3 Делаем универсальный трёхзахватник своими руками
    • 4 Простой способ изготовления самодельного устройства для съёма

    Как съёмник облегчает жизнь автовладельца

    С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

    Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

    Инструменты подразделяются на две группы.

    • Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.

    Так выглядит гидравлический съёмник подшипников

    • Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

    Механическая трёхзахватная модель

    Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

    Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

    Схема двухзахватного съемника

    Делаем универсальный трёхзахватник своими руками

    Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

    • листовой металл (шириной в 10 мм);
    • металл-кругляк поперечником в 30 мм.

    Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

  • Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
  • Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
  • Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.

    Читать еще:  Vitalxbc › Блог › Свечи и виды ьное число

    Так должны выглядеть детали будущего съемника
    Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.

    Внешний вид готового изделия

    Простой способ изготовления самодельного устройства для съёма

    Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

    • стальная труба, внутренний диаметр которой будет больше диаметра подшипника;
    • металлическая пластина толщиной более 5 мм;
    • болгарка;
    • шпилька с гайкой или болт с длинной резьбой;
    • несколько гаек.
  • Отрезаем кусок трубы нужных параметров.

    Отрезаем часть трубы
    Размечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.

    Размечаем будущие детали
    Вырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.

    Вырезанные детали
    Сверлим отверстия для болта в полученных шайбах.

    Сверлим отверстия для болтов
    Все, съёмник готов!

    Как сделать двухзахватный съёмник ступичного подшипника: видео

    Сделать съёмник подшипников своими руками совсем не трудно — не нужны ни дорогие материалы, ни специфические навыки. Воспользовавшись инструкциями, вы легко справитесь с задачей и получите полезный инструмент для ремонта авто.

    Изготовление мощного съемника для подшипников

    Из этой статьи вы увидите, как просто своими руками можно изготовить универсальный, мощный съемник. И он всегда выручит вас в самых сложных ситуациях.

    Сегодня заводские съемники представлены на рынке широким выбором моделей. Но если вы являетесь владельцем токарного станка, газовой и электросварки, материала, и у вас есть желание, то съемник вполне реально сделать самостоятельно. Это будет долговечный инструмент, который будет полезен на протяжении десятков лет.

    Съемник необходимо делать трех-лапчатым. Это самый удобный вариант. Я напишу размеры инструментов, которыми я пользовался много раз в процессе ремонтов.

    Для изготовления самодельного приспособления для подшипников, нужно подобрать следующие материалы:
    • гаечный ключ – пара штук;
    • пластины из металла, небольших размеров – 4 шт.;
    • шпилька с резьбой;
    • болты и гайки.

    Как именно изготовлять самоделку показано на этих фотографиях

    Гаечные ключи пойдут на следующие заготовки.

    Вид захватов для подшипника.

    В ключах нужно просверлить отверстия для болтов.

    Пластины пойдут на заготовки с отверстиями.

    На одном кольце шпильки нужно приварить вороток и собрать конструкцию.

    Вид собранного съемника.

    Пользоваться инструментом весьма просто – для этого зацепляем подшипник при помощи захватов, упираем шпильку по центру, совершаем вращательные движения и извлекаем подшипник с оси детали.

    Такое приспособление подходит и для извлечения внутреннего подшипника. Здесь требуется просунуть шпильку в подшипник и накрутить гайку.

    Здесь нужно поставить упоры и вращать шпильку.
    В такой способ происходит извлечение внутреннего подшипника из детали.

    Как сделать съёмник подшипников своими руками

    Как понять, что ступичный подшипник вышел из строя? По звуку! Главный симптом — гул, усиливающийся при разгоне. Если он возникает лишь изредка, значит, подшипник только начал ломаться. Постоянный подозрительный звук при нарастании нагрузки означает, что эта часть авто требует немедленной замены. В любом случае для проведения ремонта понадобится съёмник подшипников. Его можно купить либо сделать своими руками.

    Как съёмник облегчает жизнь автовладельца

    С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

    Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

    Инструменты подразделяются на две группы.

    • Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.

    Так выглядит гидравлический съёмник подшипников

    • Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

    Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

    Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

    Делаем универсальный трёхзахватник своими руками

    Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

    • листовой металл (шириной в 10 мм);
    • металл-кругляк поперечником в 30 мм.

    Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

    1. Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
    2. Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
    3. Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.

    Так должны выглядеть детали будущего съемника

  • Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.
  • Простой способ изготовления самодельного устройства для съёма

    Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

    • стальная труба, внутренний диаметр которой будет больше диаметра подшипника;
    • металлическая пластина толщиной более 5 мм;
    • болгарка;
    • шпилька с гайкой или болт с длинной резьбой;
    • несколько гаек.
    1. Отрезаем кусок трубы нужных параметров.

      Размечаем будущие детали
      Вырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.

      Вырезанные детали
      Сверлим отверстия для болта в полученных шайбах.

      Сверлим отверстия для болтов

    2. Все, съёмник готов!

    Готовый съёмник

    Как сделать двухзахватный съёмник ступичного подшипника: видео

    Сделать съёмник подшипников своими руками совсем не трудно — не нужны ни дорогие материалы, ни специфические навыки. Воспользовавшись инструкциями, вы легко справитесь с задачей и получите полезный инструмент для ремонта авто.

    Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. (5 голосов, среднее: 3.6 из 5)

    Онлайн журнал электрика

    Статьи по электроремонту и электромонтажу

    • Справочник электрика
      • Бытовые электроприборы
      • Библиотека электрика
      • Инструмент электрика
      • Квалификационные характеристики
      • Книги электрика
      • Полезные советы электрику
      • Электричество для чайников
    • Справочник электромонтажника
      • КИП и А
      • Полезная информация
      • Полезные советы
      • Пусконаладочные работы
    • Основы электротехники
      • Провода и кабели
      • Программа профессионального обучения
      • Ремонт в доме
      • Экономия электроэнергии
      • Учёт электроэнергии
      • Электрика на производстве
    • Ремонт электрооборудования
      • Трансформаторы и электрические машины
      • Уроки электротехники
      • Электрические аппараты
      • Эксплуатация электрооборудования
    • Электромонтажные работы
      • Электрические схемы
      • Электрические измерения
      • Электрическое освещение
      • Электробезопасность
      • Электроснабжение
      • Электротехнические материалы
      • Электротехнические устройства
      • Электротехнологические установки

    Съемник для стягивания (снятия) подшипников, сделать своими руками

    При ремонте электродвигателей, не считая рожковых ключей и набора головок, непременно нужно иметь в собственном арсенале и несколько съемников для стягивания (снятия) подшипников. Одним универсальным просто не обойтись. Если у вас на участке электродвигатели от 1 квт. и до 100 квт, то 2-3 необходимо иметь. У меня в собственном арсенале два съемника для снятия подшипников. На данный момент на рынках, есть большой выбор съемников и можно приобрести там. Но в тоже время, если есть материал, токарный станок, газо и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он послужит вам, даже не один десяток лет. Делать лучше трехлапчатые, самые комфортные. Я укажу и размеры собственных съемников, издавна испытанных при ремонтах. Начнем с малого, при помощи которого, можно снимать подшипники от 202 до 308 размеров, большой 317 и поболее. Нам пригодится листовой металл, шириной 10мм и металл кругляк поперечником 30мм. (для огромного металл 15 мм и кругляк поперечником 50 мм). Сначала делаем набросок (выкройку) лапок съемника. Длину лапок делаем 200мм. Дальше на листовом металле по выкройке наносим набросок. Вырезать лапки нужно газорезкой (пропан и кислород). Заготовки после нарезки обрабатываем на большом наждаке.

    Самодельные съемники для снятия подшипников

    Равномерно доводить размеры 3-х лапок к схожему. Очень безупречных размеров добиваться нет необходимости, разница в 1мм. роли отрицательной не занесет в конструкцию. Когда лапки будут изготовлены и подогнаны, в высшей части сверлим два отверстия (для маленького расширения способностей) поперечником, под болты 8 либо 10 мм, (для огромного 12 либо 14 мм. 3 отверстия) для крепления лапки к сердцевине съемника. Тоже самое проделываем с 2-мя оставшимися лапками. В них сверлить отверстия по первой лапке используя ее как шаблон. Тут нужно попытаться разницу в размерах не допустить, что бы захват снимаемого подшипника происходил сразу.

    Съемник в разобранном виде

    Последующая деталь сердцевина. Для сердцевины на малый съемник нам пригодиться металл кругляк поперечником 30 мм и длиной 35 мм (для огромного соответственно 50 мм на 45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для огромного съемника в его заготовке отверстие под поперечник 30 мм) и нарезаем резьбу , лучше с маленьким шагом. В приготовленной детали для сердцевины, наносим разметку , три метки через 120 градусов. И к этим местам привариваем электосваркой, по два на метки – держателя лапок (расстояние меж держателями, должно быть шириной лапки). Думаю детально обрисовывать, как их приготовить, нет необходимости, потому что придерживаться каких то серьезных правил и размеров некчему.

    После сварочных работ обрабатываем эту деталь так же на большом наждаке. Сейчас примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить отступив от центра, таким образом, что бы установленная лапка имела неплохой ход в сторону, для захвата подшипников большего размера. И 3-я деталь нашего съемника, это .винт. На 1-ый съемник делаем длиной 350мм, длинна резьбы 280мм, на 2-ой – длина 500мм, для резьбы 420мм. Дальше на токарном станке, обрабатываем заготовки и нарезаем резьбу. В высшей части винта, где нет резьбы, сверлим сквозные отверстия с маленьким смещением по высоте и перпендикулярно друг дружке. Это отверстия под монтажку либо вороток. Поперечник на усмотрение. Начало винта можно в поперечнике заузить на малое расстояние. Я подробности неописываю. Все можно узреть на фото. Эти съемники мы сделали со слесарем больше 12 лет назад. Заморочек все эти годы, со снятием подшипников и полумуфт у меня нет. А главное качество вышло русских времен. Вот таковой нужный инструмент, можно просто сделать своими руками.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
