Почему не работает печка на ниве шевроле? почини сам

Неисправности печки внедорожника Нива Шевроле и их устранение

С наступлением холодов важно, чтобы обогревался салон автомобиля, создавая комфортные условия для водителя и пассажиров. В статье рассматриваются случаи, когда не работает печка автомобиля Нива Шевроле, основные неисправности, описывается, как выполнить ремонт агрегата.

Система отопления автомобилем

На внедорожнике Нива Шевроле установлена отопительная система, которая служит не только для обогрева салона зимой, но и охлаждает его летом.

Ее конструкция включает:

  • блок управления;
  • радиатор;
  • насос ОЖ;
  • патрубки;
  • испаритель;
  • кран;
  • компрессор.

Кроме того, в конструкции есть резистор и предохранитель, отвечающие за функциональность.

Схема отопительной системы

Возможные неисправности

Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д.

Причина неполадок может быть следующая:

  • не работает кран печки;
  • испорчены патрубки радиатора;
  • не функционирует добавочный резистор;
  • неисправен радиатор;
  • не работает блок управления.

Для восстановления работоспособности системы, нужно знать, как устранить неполадки, и выполнить ремонт неисправных элементов либо заменить их.

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Проверка прибора на исправность

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Как поменять кран и патрубки?

Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.

Блок управления

На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить. Для этого необходимо демонтировать устройство и поменять его на новый. Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Вентилятор

При неработающем вентиляторе следует проверить работоспособность электродвигателя. С помощью этого устройства воздух нагнетается в салон машины. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить. Можно полностью заменить все приспособление, приобретя заранее новое устройство.

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Новой изделие для замены

Процедура включает следующие действия:

  1. Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
  2. Затем нужно демонтировать бардачок и боковую панель.
  3. Сливаем тосол с блока.
  4. Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
  5. Затем вынимаем воздушный фильтр салона.
  6. Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
  7. Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
  8. Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
  9. Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
  10. Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
  11. Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

Видео «Как поменять отопитель на Ниве Шевроле»

В этом видео показывается, как выполняется замена радиатора отопителя (автор ролика — Auto Fix Info).

Почему не работает вентилятор печки на Нива Шевроле: причины и ремонт

Штатная печка на Шевроле Нива, в принципе, редко требует ремонта, исправно греет, но со временем качество конвейерных комплектующих стало падать. Поэтому у отопителя начали проявляться детские болезни, которые, так или иначе, приводят к отказу в работе. Электродвигатель отопителя с периферийным оборудованием может устроить ряд сюрпризов, о них сегодня и пойдёт речь.

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211 , есть похожий подшипниковый двигатель от компании Баутлер.

Стоковый двигатель может развивать пиковые 3000 об/мин , в то время как аналоги крутятся максимум до 2750 об/мин . Максимальный потребляемый ток у лузаровского мотора 25 А , у родного — около 18 А .

Мотор отопителя luzar lfh-01211 12V/14A.

Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А .

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01 .

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А , на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

  1. Выход из строя плавкого предохранителя №18 номиналом 25 А . Он защищает только цепь электродвигателя отопителя.

Проверяем плавкий предохранитель F18.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Смазываются втулки или подшипники только обычной веретенкой, машинным маслом. Моторное масло или консистентная смазка в этом случае не применяются. Новый двигатель стоит порядка 600 рублей в зависимости от производителя.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

    Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

Откручиваем крайние правые винты крепления бардачка.

Отодвигаем бардачок, чтобы добраться до резистора.

Демонтируем контактную колодку.

Выкручиваем винт крепления резистора.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165 . Они работают до температуры 150-165 градусов . Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Chevrolet Niva BERTONE STYLE 4X4 › Бортжурнал › Перестал работать отопитель салона на 1,2,3 скоростях

Ездил я себе ездил, все лето непользовалься печкой, ибо и кандера у меня нету, а на днях похолодало, без печки никак, в салоне холодно стало.Сегодня обнаружил, что при включении вентилятора обдува стекла он работает лишь на 4 скорости…как смог найти в инете, сгорело сопротивление (резистор). Печка работает только на четвертой скорости даже картинка есть-как ее поменять…только вот где она находится…я так и не понял…и может быть что-то еще…предохранитель поменял…результат тот же… подскажите, пожалуйста…спасибо.
Делать буду сам, ибо ехать к диллеру из за этой штуки стремно)Нашел вот на этом сайте как менять реле www.realbusiness1.ru/info…ortal/niva-shevrole-2011/.

Резистор добавочный предназначен для включения последовательно в цепь электровентиляторов отопителей автомобилей ВАЗ с целью ступенчатого управления частотой вращения электродвигателя отопителя.

Применение: Шевроле-Нива, автомобили семейства 2110 с модифицированным отпителем 2111.8101012, имеет закрытые спирали и оснащён термопредохранителем

Резистор должен работать в цепи постоянного тока с номинальным напряжением 12 В

Номинальный ток через сопротивления резистора:
5,1 А — при работе на первой частоте;
9,0 А — при работе на второй частоте;
14,0 A — при работе на третьей частоте.

Режим работы резистора — продолжительный номинальный S1 по ГОСТ 3940 при постоянном обдуве воздухом вентилятора отопителя. Резистор должен выдерживать воздействие:
А) предельных температур окружающей среды от -50° до +100°С;
Б) повышенной относительной влажности 90…95% при температуре окружающей среды воздуха +40°С;
В) циклические изменения температуры окружающей среды от -40°С до +100°С. Подсоединение резистора в электрическую цепь осуществляется посредством штыревой колодки.
Не самое просто занятие, но вполне реальное. Для снятия бардачка понадобится короткая крестовая отвертка, т.к. пространства для отвертки очень мало. Я использовал решетку с крестовой головкой, это пожалуй лучший вариант в данной ситуации.
Вывод один, это болезнь всех шнив, читал и юзал весь форум Шеви нива клуб)Буду менять на днях.Как пишут по стоимости он рублей 200.

Замена радиатора печки (отопителя) Нива Шевроле

Печка Нива Шевроле состоит из радиатора, воздушных патрубков и вентилятора для циркуляции воздуха. Отопитель работает по принципу отдачи тепла от охлаждающей жидкости, которая поступает от двигателя. Благодаря постоянной циркуляции обеспечивается прогрев салона.

Средний срок службы радиатора составляет 7-10 лет или 100-150 тыс. км пробега.

Во многом ресурс зависит от манеры езды, длительности простоя в пробках и качества используемой охлаждающей жидкости. Если печка начала течь, она подлежит замене.

Важно аккуратно провести все работы, от которых зависит срок службы отопителя.

Сломалась печка? Как обнаружить неисправность?

При постоянной эксплуатации автомобиля тосол или антифриз циркулируют по системе охлаждения. Несмотря на прогревы до высоких температур, жидкость практически не испаряется, а ее уровень не уменьшается.

Контроль осуществляется по меткам расширительного бачка. Если вы обнаружили снижение ее объема, то с большой долей вероятности появилась течь в системе охлаждения.

Определить пробой в радиаторе печки можно несколькими способами:

  • снижение уровня охлаждающей жидкости при отсутствии течи возле патрубков двигателя – тосол или антифриз уходят в салон через пробоину в радиаторе;
  • запах тосола или антифриза в салоне – ощущается после прогрева двигателя и/или включения вентилятора отопителя;

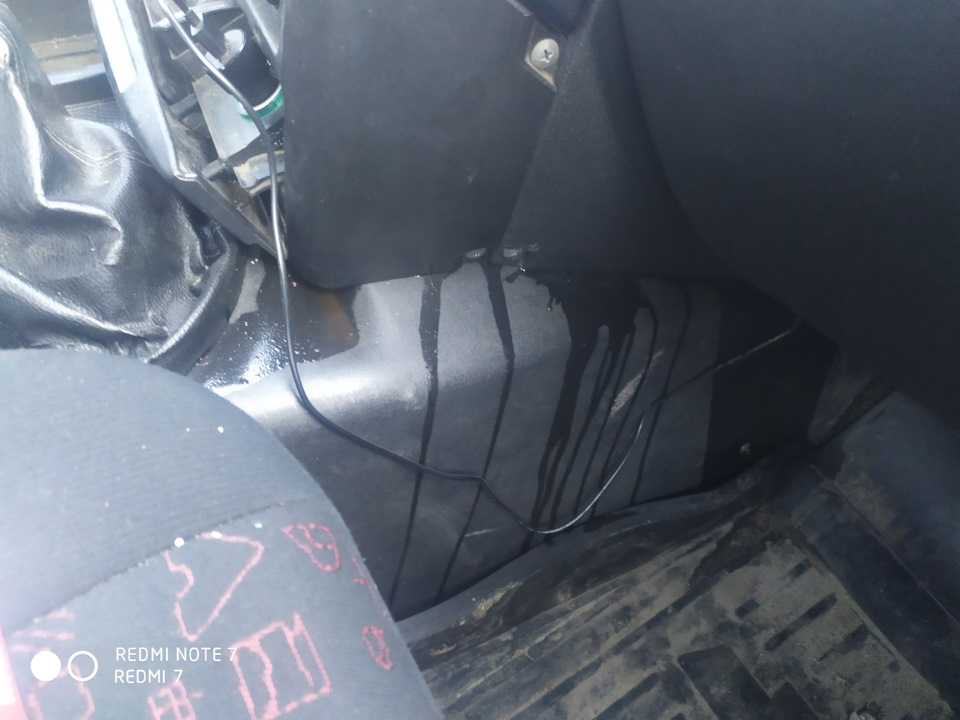

  • намокание пола или появление лужиц под передними ковриками – жидкость собирается постепенно из-за постоянной течи радиатора.

Если повреждения незначительные, лужицы могут «прятаться» под обивкой салона. Чтобы проверить скрытые подтеки, аккуратно надавите пальцем на ткань – если она мокрая, значит, под ней находится тосол или антифриз. Также охлаждающая жидкость может стекать на улицу по стыкам кузова возле брызговиков.

При обнаружении признаков повреждения радиатора отопителя он подлежит замене.

Не стоит тянуть с ремонтом. Охлаждающая жидкость очень вредная, может спровоцировать тяжелые формы аллергии и даже онкологию.

Печка и радиатор: замена, алгоритм

После обнаружения течи можно сразу купить новый радиатор и хомуты. Заранее потрогайте печные патрубки – если они «дубовые», их тоже целесообразнее поменять.

Замена радиатора простая. Для ее проведения не нужно снимать всю приборную панель, как в некоторых автомобилях ВАЗ предыдущего семейства.

  • Удалите тосол или антифриз из системы охлаждения. Для замены радиатора достаточно слить часть жидкости.
  • Открутите пробку расширительного бачка и патрубок с дроссельного узла. Вместо него оденьте шланг, его конец опустите в емкость.
  • После того, как жидкость сольется, аккуратно продуйте систему.

  • Снимите перчаточный ящик. Открутите все болты на боковой обивке и стенке самого ящика. Не забудьте отсоединить провода от кнопки и подсветки.
Читать еще:  Доработка печки ВАЗ 2107 своими руками

  • Открутите воздуховод обогрева ног пассажира, снимите его вместе с промежуточным воздуховодом.

  • Просверлите дырку в нижней части старого радиатора и прислоните к корпусу шланг, другой конец которого опустите в емкость. Слейте остатки жидкости с радиатора.

  • Открутите крепление радиатора, ослабьте хомуты патрубков и отведите их в сторону. Извлеките радиатор.

  • Установите новый радиатор, оденьте на него патрубки и аккуратно затяните их хомутами. Сборку проводите в обратной последовательности.

После замены обязательно вскройте обивку и удалите остатки охлаждающей жидкости. Лучше ткань аккуратно вырезать ножницами, промыть и высушить дома.

При установке радиатора он может немного помяться – это не критично.

Для большей герметичности специалисты рекомендуют оборачивать отопитель по периферии поролоном, это пример заводской установки.

При таком монтаже весь теплый воздух будет направляться в воздуховоды.

Почему не работает печка на Ниве Шевроле? Почини сам

Счастливые владельцы отапливаемых гаражей находятся в гораздо более выигрышном положении. Сразу оговоримся – поломка устраняется предельно просто и довольно быстро, но для обеспечения фронта работ придется мобилизовать имеющиеся технические навыки – подготовительные мероприятия характеризуются известными трудностями.

Не работает печка ни Ниве Шевроле, как показала практика, основной причиной поломки является выход из строя резистора, отвечающего за работу электрического вентилятора, который нагнетает в салон горячий воздух. Иногда сбои в работе печи сопровождаются отчетливым запахом горелой изоляции.

Возможно, отказ в работе носит временный характер: на первых трех передачах печка упорно отказывается включаться, а на четвертой вдруг начинает работать.

Возможно, сгорел предохранитель: Следует учитывать, что аналогичный сбой работы может быть вызван также выходом из строя соответствующего предохранителя, отвечающего за работу данного резистора. Поэтому, прежде чем делать попытки добраться до резистора (об этом будет рассказано ниже), имеет смысл сначала проверить исправность предохранителя.

Если проблема в нем, то ничего, кроме банальной замены старого предохранителя на новый, делать не придется – ремонт закончится, практически не начавшись.

Замена резистора

Убедившись, что исправный предохранитель, делаем действия по устранению неполадки: теперь уже ясно – все дело в резисторе. Его замена на новый не так уж сложна, просто расположение данной детали создает некоторые трудности – добраться до него достаточно проблематично.

Чтобы решить проблему, достаточно ослабить крепление бардачка и немного выдвинуть его (полностью снимать не нужно). Сразу предупредим: свободное пространство ограничено, поэтому лучше всего подойдет небольшая отвертка с фигурной (крестовой) головкой.

Добравшись до резистора, отключаем его (выдергиваем клемму), после чего откручиваем крепежный винт. На место вышедшего из строя резистора устанавливаем новый и производим вышеописанные действия в обратном порядке. На этом ремонт можно считать завершенным. Естественно, перед началом сборки проверяем печку на работоспособность.

Несколько слов о самом резисторе. Приобретение данной детали не должно стать проблемой – она не является дефицитной. Стоимость также не поражает воображение (около 200 рублей). Подойдет любая модель резистора для линейки 2110.

Резистор, являясь обязательным компонентом печи, представляет собой последовательно подключен в цепь электрических вентиляторов регулятор частоты вращения. Именно от него зависит нагнетания в салон разогретого печкой воздуха.

Надеемся, что вышеприведенные несложные советы помогут автолюбителям решить вопрос самостоятельно, не прибегая к услугам автосервиса (не секрет, что гаражные автомеханики вполне могут диагностировать полную поломку печи, заставив доверчивого клиента выложить кругленькую сумму за ее замену).

Надеемся, что после прочтения статьи вы легко справитесь с не работающей печки на Ниве Шевроле, не прибегая к посторонней помощи.

Единственное требование – аккуратность и тщательность, то есть недопущение в процессе работы досадных ошибок вроде случайного обрыва проводов и тому подобное. Лучше потратить немного больше времени, но выполнить работу на высоком качественном уровне.

Полезная информация? Сохраните у себя, чтобы не потерять

Не работает печка в Ниве Шевроле

Очень часто случается так, что с наступлением холодной поры владельцы популярной модели внедорожника Нива Шевроле сталкиваются с проблемой, когда не работает печка в салоне. Довольно неприятное явление, которое требует немедленного разрешения. Именно вопросом решения этой проблемы и займемся в данном материале.

Система отопителя автомобиля

Система отопления автомобилем Нива Шевроле

Автомобильная система отопления внедорожника Нива Шевроле представляет собой основные конструктивные элементы и узлы, которые отвечают не только за отопление салона, но и за его охлаждение в летнее время. Система отопления состоит из следующих элементов:

  1. Радиатор отопителя;
  2. Блок управления;
  3. Патрубки отопителя;
  4. Насос охлаждающей жидкости;
  5. Компрессор;
  6. Испаритель.

Это основные элементы, но имеются еще и такие мелкие, как резистор, предохранитель, которые также отвечают за функционирование печки в целом. Итак, мы не будем рассматривать, как работает система отопления, а только разберем основные моменты, которые могут быть причинами неисправностей печки. Система отопления автомобиля представлена на фото ниже.

Причины неисправности

Зачастую поломка печки в салоне автомобиля Нива Шевроле не несет в себе особой сложности, поэтому для устранения следует знать основные причины, а, точнее, узлы, которые выходят из строя.

Итак, причинами неисправности печки могут служить следующие факторы:

  1. Неисправность добавочного резистора. Этот резистор служит для того, чтобы управлять электрическим вентилятором нагнетания горячего воздуха непосредственно в салон авто.
  2. Неисправность патрубков отопителя.
  3. Течь на соединениях патрубка и радиатора печки.
  4. Неисправен блок управления печкой.
  5. Неисправность отопителя.

Рассмотрим, как же устранить основные причины выхода из строя печки, как осуществляется ремонт и что нужно знать для его проведения.

Резистор – как починить?

Первоначально необходимо убедится в том, что вышел из строя именно резистор вентилятора авто Нива Шевроле. Это можно выяснить следующим образом: если при включенном зажигании не работает ни одно их трех первых положений скоростей, то проблема заключается именно в этой маленькой детали. Четвертая скорость при этом будет функционировать, так как резистор не влияет на ее работу.

Проверка резистора на работоспособность

Итак, резистор отвечает за работу вентилятора, а точнее за частоту его вращения. Путем переключения регулятора меняется сопротивление, напрямую влияющее на скорость движения вентилятора печки.

Чтобы заменить резистор вентилятора следует выполнить следующие действия:

  1. Откинуть клемму минус с аккумуляторной батареи.
  2. В салоне необходимо ослабить фиксаторы бардачка и слегка потянуть его на себя.
  3. За бардачком располагается резистор, который извлекается путем извлечения клеммной колодки и вывинчивания самореза.

Замена резистора не представляет особой сложности и займет не более 5 минут. После установки проверяем на работоспособность.

Состояние патрубков

Еще одной распространенной неисправностью является износ патрубков (что происходит в редких случаях и требуется их замена) или повреждение хомутов на них. Через это соединение проходит охладительная жидкость (антифриз) и в процессе функционирования со временем наблюдается ее протекание. Определить эту течь можно путем ощупывания ковролина в салоне авто. Если имеются следы ОЖ или запах, требуется замена изделий.

Также нужно обратить внимание на состояние хомутов, фиксирующих патрубки, возможно один из них не затянут, или получил повреждение, и из-за этого образовалась течь в салон.

Если осуществляется замена такого изделия, как радиатор, то совместно рекомендуется установить новые патрубки. В процессе эксплуатации они теряют свою эластичность, и может наблюдаться течь жидкости.

Блок управления

Если выходит из строя блок управления печки, тогда потребуется его замена. Блок управления печкой представляет собой переднюю панель, на которой расположены переключатели режимов работы печки.

В случае неисправности потребуется ремонт этого изделия, который представляет собой снятие блока и дальнейшую замену. Ремонт изделия можно доверить опытному электрику, который за считанные минуты определить точный адрес неисправности и осуществит ремонт. Если же в уверены, что эксплуатировать блок управления в дальнейшем невозможно, тогда можно его заменить на новый. Процесс снятия блока управления несложный, но займет при самостоятельном снятии около часа.

Вентилятор

Если не работает вентилятор печки, тогда необходимо проверить исправность электромотора. Вентилятор выполняет роль нагнетателя воздуха, который поступает в салон автомобиля. Вентилятор полежит ремонту, но для начала его необходимо извлечь. Процесс извлечения описан в соответствующих материалах. Вентилятор после извлечения проверяется от АКБ. Если не исправен двигатель, тогда производится его замена. Можно заменить вентилятор в целом, предварительно купив новый.

Отопитель (радиатор)

Последний элемент, который требует внимания, в случае если не работает печка в салоне, – это отопитель. Если засоряется радиатор печки, тогда требуется ремонт отопителя. Чтобы не довести до этого, необходимо заливать в радиатор не обычную воду, а дистиллированную или антифриз. Не допускается также использование герметиков на порошковой основе, так как они приводят к засорению сот радиатора. В таком случае не поможет ни один ремонт и потребуется замена радиатора и отопителя.

Таким образом, начиная от самого простого и добираясь до наиболее сложных моментов неисправности печки, можно заметить, что зачастую выходят из строя мелкие устройства (предохранитель, резистор). Удачного поиска неисправностей печки в автомобиле Нива Шевроле.

Как включить печку на ниве шевроле

Достаточно распространенная поломка – не работает печка на Ниве Шевроле, – с которой нередко сталкиваются владельцы данной модели. И что самое неприятное, эта поломка, как правило, проявляется в холодное время года, когда производить любые ремонтные работы, мягко говоря, не совсем комфортно.

Счастливые собственники отапливаемых гаражей находятся в гораздо более выигрышном положении. Сразу оговоримся – данная поломка устраняется предельно просто и довольно быстро, но для обеспечения фронта работ придется мобилизовать имеющиеся технические навыки – подготовительные мероприятия характеризуются известными трудностями.

Не работает печка ни Ниве Шевроле, как показала практика, основной причиной поломки является выход из строя резистора, отвечающего за работу электрического вентилятора, нагнетающего в салон горячий воздух. Иногда сбои в работе печки сопровождаются отчетливым запахом горелой изоляции.

Возможно, сгорел предохранитель: Следует учитывать, что аналогичный сбой работы может быть вызван также выходом из строя соответствующего предохранителя, отвечающего за работу данного резистора. Поэтому, прежде чем предпринимать попытки добраться до резистора (об этом будет рассказано ниже), имеет смысл вначале проверить работоспособность предохранителя.

Если проблема в нем, то ничего, кроме банальной замены старого предохранителя на новый, делать и не придется – ремонт окончится, практически не начавшись.

Замена резистора

Убедившись, что предохранитель исправен, предпринимаем действия по устранению неполадки: теперь уже ясно – все дело в резисторе. Его замена на новый не так уж сложна, просто расположение данной детали создает некоторые трудности – добраться до него довольно проблематично.

Чтобы решить проблему, достаточно ослабить крепление бардачка и немного выдвинуть его (полностью снимать не нужно). Сразу предупредим: свободное пространство ограничено, поэтому лучше всего подойдет небольшая отвертка с фигурной (крестовой) головкой.

Добравшись до резистора, отключаем его (выдергиваем клемму), после чего откручиваем крепежный саморез. На место вышедшего из строя резистора устанавливаем новый, и производим вышеописанные действия в обратном порядке. На этом ремонт можно считать завершенным. Естественно, перед началом сборки проверяем печку на работоспособность.

Несколько слов о самом резисторе. Приобретение данной детали не должно стать проблемой – она не является дефицитной. Стоимость также не поражает воображение (около 200 рублей). Подойдет любая модель резистора для линейки 2110.

Резистор, являясь обязательным компонентом печки, представляет собой последовательно подключенный в цепь электрических вентиляторов регулятор частоты вращения. Именно от него зависит нагнетание в салон разогретого печкой воздуха.

Надеемся, что вышеприведенные несложные советы помогут автолюбителям решить вопрос самостоятельно, не прибегая к услугам автосервиса (не секрет, что гаражные автомеханики вполне могут диагностировать полную поломку печки, заставив доверчивого клиента выложить кругленькую сумму за ее замену).

Надеемся, что после прочтения статьи, вы легко справитесь с не работающей печки на Ниве Шевроле, не прибегая к посторонней помощи.

Единственное требование – аккуратность и тщательность, т.е. недопущение в процессе работы досадных огрехов вроде случайного обрыва проводов и тому подобного. Лучше затратить немного больше времени, но выполнить работу на высоком качественном уровне.

Ездил я себе ездил, все лето непользовалься печкой, ибо и кандера у меня нету, а на днях похолодало, без печки никак, в салоне холодно стало.Сегодня обнаружил, что при включении вентилятора обдува стекла он работает лишь на 4 скорости…как смог найти в инете, сгорело сопротивление (резистор). Печка работает только на четвертой скорости даже картинка есть-как ее поменять…только вот где она находится…я так и не понял…и может быть что-то еще…предохранитель поменял…результат тот же… подскажите, пожалуйста…спасибо.
Делать буду сам, ибо ехать к диллеру из за этой штуки стремно)Нашел вот на этом сайте как менять реле www.realbusiness1.ru/info…ortal/niva-shevrole-2011/.

Резистор добавочный предназначен для включения последовательно в цепь электровентиляторов отопителей автомобилей ВАЗ с целью ступенчатого управления частотой вращения электродвигателя отопителя.

Применение: Шевроле-Нива, автомобили семейства 2110 с модифицированным отпителем 2111.8101012, имеет закрытые спирали и оснащён термопредохранителем

Аналог: 2123-8118022-01 (КЗТА, г.Калуга)

Резистор должен работать в цепи постоянного тока с номинальным напряжением 12 В

Номинальный ток через сопротивления резистора:
5,1 А — при работе на первой частоте;
9,0 А — при работе на второй частоте;
14,0 A — при работе на третьей частоте.

Читать еще:  Как устранить неисправности аэрографа

Режим работы резистора — продолжительный номинальный S1 по ГОСТ 3940 при постоянном обдуве воздухом вентилятора отопителя. Резистор должен выдерживать воздействие:
А) предельных температур окружающей среды от -50° до +100°С;
Б) повышенной относительной влажности 90…95% при температуре окружающей среды воздуха +40°С;
В) циклические изменения температуры окружающей среды от -40°С до +100°С. Подсоединение резистора в электрическую цепь осуществляется посредством штыревой колодки.
Не самое просто занятие, но вполне реальное. Для снятия бардачка понадобится короткая крестовая отвертка, т.к. пространства для отвертки очень мало. Я использовал решетку с крестовой головкой, это пожалуй лучший вариант в данной ситуации.
Вывод один, это болезнь всех шнив, читал и юзал весь форум Шеви нива клуб)Буду менять на днях.Как пишут по стоимости он рублей 200.

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

Вперёд всего при затягивании патрубка на фланец резьба на них провернётся что повлечёт за собой разгерметизацию системы и последующее подтекание антифриза. Двигатель вентилятора Расположен под приборной панелью со стороны пассажира, под перчаточным ящиком слева. Работает в четырёхскоростном последовательном режиме.

Регулировка осуществляется путём переключения режима регулятором, расположенным на приборной в ниве шевроле не работает печка. Кроме этого нужно проверить целостность предохранителя, в случае обрыва нити — заменить. В случае неисправности двигателя электровентилятора салона снять его можно путём выполнения следующих действий: Блок управления На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить.

Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Почему не работает печка на Ниве Шевроле? Почини сам

Вентилятор При неработающем вентиляторе следует проверить работоспособность электродвигателя. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить.

Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора Снять и проверить резистор можно без демонтажа двигателя.

Делается это так: Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка. Откручиваем крайние правые винты крепления бардачка. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

Почему не работает печка на Chevrolet Niva?

Также, к такой неисправности может быть причастно реле К6, через которое подаётся напряжение на клеммы электродвигателя вентилятора. Не будет поступать в салон тёплый воздух и в случае невозможности перевести заслонку внутри корпуса отопителя в нужное положение.

Как он выглядит, указано на фото ниже. Но конечно же не исключен и вариант сгоревшего моторчика печки, что бы его проверить, нужно подать напрямую питание, если не будет работать, то менять.

Если осуществляется замена такого изделия, как радиатор, то совместно рекомендуется установить новые патрубки. В процессе эксплуатации они теряют свою эластичность, и может наблюдаться течь жидкости. Блок управления Если выходит из строя блок управления печки, тогда потребуется его замена.

Как устранить неисправность переключателя печки на Ниве Шевроле

Блок управления печкой представляет собой переднюю панель, на которой расположены переключатели режимов работы печки. В случае неисправности потребуется ремонт этого изделия, который представляет собой снятие блока и дальнейшую замену.

Ремонт изделия можно доверить опытному электрику, который за считанные минуты определить точный адрес неисправности и осуществит ремонт.

Если же в уверены, что эксплуатировать блок управления в дальнейшем невозможно, тогда можно его заменить на новый.

Процесс снятия блока управления несложный, но займет при самостоятельном снятии около часа. Вентилятор Если не работает вентилятор печки, тогда необходимо проверить исправность электромотора.

Не работает печка нива шевроле причина

Сломался отопитель на Шевроле Ниве. Что делать?

  • Глохнет при включении печки – 2 ответа
  • Почему печка дует, или в ноги, или в стекло, Нива Шевроле? – 2 ответа
  • Как подключены патрубки радиатора печки в Нива Шевроле? – 1 ответ
  • Печка дует то теплый, то холодный, Шевроле Нива – 1 ответ

Совсем не работает или как? Если все же работает, но дует холодным воздухом, возможно, в негодность пришла заслонка отопителя, отвечающая за горячий воздух. Она могла перестать переводится в разные положения.

Тогда возле педали газа сними облицовку печки и рукой помоги заслонке сменить положение. Ну и на месте посмотреть, почему она больше не функционирует должным образом.

Если же печка не работает на первых трех скоростях, а на кануне было слышно запах паленой проводки — скорей всего (что часто случается на ШНивах) виноват резистор.

Зачастую сгорает лишь предохранитель, т.е. можно поменять только его. Но если неохота заморачиваться (прозванивать, искать новый предохранитель, паять) можно заменить резистор.

Но и с этим придется повозиться — нужно снимать бардачок (можно не полностью), отключить разъем и сменить резистор.

Не работает печка нива шевроле

Зима -25…прекрасное время остаться без отопителя.

Ездил я себе ездил и как то иногда попахивало из печки горелой изоляцией. Напрягало конечно, но лезть искать в морозы не вариант. Но поломка не заставила себя долго ждать. В один прекрасный морозный день поездил, поставил, вечером выхожу завожусь, а печка не работает.

  • первая скорость не работает;
  • вторая не работает;
  • третья не работает;
  • четвёртая-работает, причем дует как надо;

Выводы мотор похоже работает и скорее всего это «сопротивление» (достаточно распространённая поломка для нивы). Вот виновник проблемы:

Резистор добавочный предназначен для включения последовательно в цепь электровентиляторов отопителей автомобилей ВАЗ с целью ступенчатого управления частотой вращения электродвигателя отопителя.

Применение: Шевроле-Нива, автомобили семейства 2110 с модифицированным отпителем 2111.8101012, имеет закрытые спирали и оснащён термопредохранителем

Аналог: 2123-8118022-01 (КЗТА, г.Калуга)

Технические характеристики

Резистор должен работать в цепи постоянного тока с номинальным напряжением 12 В

Номинальный ток через сопротивления резистора:

  • 5,1 А — при работе на первой частоте;
  • 9,0 А — при работе на второй частоте;
  • 14,0 A — при работе на третьей частоте.

Режим работы резистора — продолжительный номинальный S1 по ГОСТ 3940 при постоянном обдуве воздухом вентилятора отопителя. Резистор должен выдерживать воздействие:

  • А) предельных температур окружающей среды от -50° до +100°С;
  • Б) повышенной относительной влажности 90. 95% при температуре окружающей среды воздуха +40°С;
  • В) циклические изменения температуры окружающей среды от -40°С до +100°С. Подсоединение резистора в электрическую цепь осуществляется посредством штыревой колодки.

Ну что же виновник найден, приступаем к ремонту. Как вариант, часто сгорает только предохранитель и можно заменить только его.

Я не стал париться: прозванивать, искать замену предохранителю, паять, просто купил новый (мне он обошёлся в 200 рублей). Теперь самое неприятное, добраться до старого и заменить его. Для замены нам понадобится снять бардачок.

Не самое просто занятие, но вполне реальное. Для снятия бардачка понадобится короткая крестовая отвертка, т.к. пространства для отвертки очень мало. Я использовал трещетку с крестовой головкой, это пожалуй лучший вариант в данной ситуации.

Полностью можно не снимать, достаточно просто, чтобы он провис.

Что бы было понятно, где искать

Перед тем как снимать, отключаем разъем и не забываем открутить сам резистор(он прикручен на один саморез)

Как открутили, резистор сам вывалится. Может и не вывалится если сидит на смазке(бывает и такое). Ставим новый, прикручиваем, подключаем штекер и проверяем, что печка работает. Все в обратном порядке собираем бардачок и наслаждаемся новой печкой.

Схема включения электродвигателя вентилятора отопителя

  • 1 – выключатель зажигания;
  • 2 – монтажный блок;
  • 3 – переключатель электродвигателя отопителя;
  • 4 – дополнительный резистор;
  • 5 – электро
  • 6 – элемент обогрева заднего стекла;
  • 7 – выключатель обогрева заднего стекла с контрольной лампой включения;
  • А – к источникам питания;
  • К6 – дополнительное реле;
  • К7 – реле включения обогрева заднего стекла.

Штатная печка на Шевроле Нива, в принципе, редко требует ремонта, исправно греет, но со временем качество конвейерных комплектующих стало падать. Поэтому у отопителя начали проявляться детские болезни, которые, так или иначе, приводят к отказу в работе. Электродвигатель отопителя с периферийным оборудованием может устроить ряд сюрпризов, о них сегодня и пойдёт речь.

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211 , есть похожий подшипниковый двигатель от компании Баутлер.

Стоковый двигатель может развивать пиковые 3000 об/мин , в то время как аналоги крутятся максимум до 2750 об/мин . Максимальный потребляемый ток у лузаровского мотора 25 А , у родного — около 18 А .

Мотор отопителя luzar lfh-01211 12V/14A.

Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А .

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01 .

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А , на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

    Выход из строя плавкого предохранителя №18 номиналом 25 А . Он защищает только цепь электродвигателя отопителя.

Проверяем плавкий предохранитель F18.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Смазываются втулки или подшипники только обычной веретенкой, машинным маслом. Моторное масло или консистентная смазка в этом случае не применяются. Новый двигатель стоит порядка 600 рублей в зависимости от производителя.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

    Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

Откручиваем крайние правые винты крепления бардачка.

Отодвигаем бардачок, чтобы добраться до резистора.

Демонтируем контактную колодку.

Выкручиваем винт крепления резистора.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165 . Они работают до температуры 150-165 градусов . Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Не работает вентилятор печки на Нива Шевроле — фото и видео

Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.

Читать еще:  Зачем нужна реактивная грунтовка: ее виды и правила использования

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

  • вентиляционный воздуховод;
  • воздуховод обогрева лобового стекла;
  • промежуточный корпус;
  • фильтр воздухозаборника;
  • вентилятор;
  • воздуховод обогрева салона;
  • воздуховод обогрева ног;
  • радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

    вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

  • снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
  • скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.
  • Причины неисправности

    Зачастую поломка печки в салоне автомобиля Нива Шевроле не несет в себе особой сложности, поэтому для устранения следует знать основные причины, а, точнее, узлы, которые выходят из строя.

    Итак, причинами неисправности печки могут служить следующие факторы:

    1. Неисправность добавочного резистора. Этот резистор служит для того, чтобы управлять электрическим вентилятором нагнетания горячего воздуха непосредственно в салон авто.
    2. Неисправность патрубков отопителя.
    3. Течь на соединениях патрубка и радиатора печки.
    4. Неисправен блок управления печкой.
    5. Неисправность отопителя.

    Рассмотрим, как же устранить основные причины выхода из строя печки, как осуществляется ремонт и что нужно знать для его проведения.

    Какие могут быть неисправности

    Если двигатель исправен, но вентилятор охлаждения не работает, то такое состояние системы вентиляции и обогрева может быть вызвано банальным обрывом проводки. В этом случае производят тщательный визуальный осмотр с одновременным прозвоном электрической цепи тестером.

    Иногда неисправность системы охлаждения и обогрева проявляется в постоянном вращении электродвигателя вентилятора на максимальных оборотах. Несмотря на кажущуюся незначительность такой поломки, она может привести к чрезмерному повышению температуры в салоне.

    Кроме этого, работа печки в таком режиме производит максимальный уровень шума, что тоже создает дискомфорт. Причиной подобного «поведения» системы вентиляции и отопления может быть неисправность дополнительного резистора. Замена этого элемента позволяет полностью устранить поломку.

    Резистор – как починить?

    Первоначально необходимо убедится в том, что вышел из строя именно резистор вентилятора авто Нива Шевроле. Это можно выяснить следующим образом: если при включенном зажигании не работает ни одно их трех первых положений скоростей, то проблема заключается именно в этой маленькой детали. Четвертая скорость при этом будет функционировать, так как резистор не влияет на ее работу.

    Проверка резистора на работоспособность

    Итак, резистор отвечает за работу вентилятора, а точнее за частоту его вращения. Путем переключения регулятора меняется сопротивление, напрямую влияющее на скорость движения вентилятора печки.

    Чтобы заменить резистор вентилятора следует выполнить следующие действия:

    1. Откинуть клемму минус с аккумуляторной батареи.
    2. В салоне необходимо ослабить фиксаторы бардачка и слегка потянуть его на себя.
    3. За бардачком располагается резистор, который извлекается путем извлечения клеммной колодки и вывинчивания самореза.

    Замена резистора не представляет особой сложности и займет не более 5 минут. После установки проверяем на работоспособность.

    Замена вентилятора печки на «Шевроле Ниве»

    Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

    • ключи-шестигранники, набор;
    • отвёртка крестовая;
    • новый вентилятор отопителя.

    Последовательность замены

    1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

    После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

    На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

    Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

    Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

    Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

    Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

    Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

    После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

    Мотор вентилятора «Шевроле Нивы» снят через бардачок

    Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

    Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

  • Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.
  • Демонтаж печки

    Печку демонтируют следующим образом.

    1. С аккумулятора снимается минусовая клемма.
    2. Снимают приборную панель, выполняя те же действия, что и при замене блока управления.
    3. Откручиваются винты крепления печки к поперечине панели приборов.
    4. Печка вытаскивается из места установки.

    Снять печку с автомобиля «Нива Шевроле» довольно просто

    Заключение

    При наличии неисправности системы отопления салона починить ее можно в течение 1-2 часов. В некоторых случаях времени на посещение автомастерской потребуется на порядок больше, а стоимость ремонта может быть значительной.

    Не стоит затягивать с ремонтом отопления: зима в России по традиции приходит внезапно — водителю будет крайне некомфортно пользоваться автомобилем с неисправной печкой. В летнее время, если отсутствует кондиционер, также не повредит дополнительная вентиляция салона.

    Блок управления

    Если выходит из строя блок управления печки, тогда потребуется его замена. Блок управления печкой представляет собой переднюю панель, на которой расположены переключатели режимов работы печки.

    В случае неисправности потребуется ремонт этого изделия, который представляет собой снятие блока и дальнейшую замену. Ремонт изделия можно доверить опытному электрику, который за считанные минуты определить точный адрес неисправности и осуществит ремонт. Если же в уверены, что эксплуатировать блок управления в дальнейшем невозможно, тогда можно его заменить на новый. Процесс снятия блока управления несложный, но займет при самостоятельном снятии около часа.

    Вентилятор

    Если не работает вентилятор печки, тогда необходимо проверить исправность электромотора. Вентилятор выполняет роль нагнетателя воздуха, который поступает в салон автомобиля. Вентилятор полежит ремонту, но для начала его необходимо извлечь. Процесс извлечения описан в соответствующих материалах. Вентилятор после извлечения проверяется от АКБ. Если не исправен двигатель, тогда производится его замена. Можно заменить вентилятор в целом, предварительно купив новый.

    Отопитель (радиатор)

    Последний элемент, который требует внимания, в случае если не работает печка в салоне, – это отопитель. Если засоряется радиатор печки, тогда требуется ремонт отопителя. Чтобы не довести до этого, необходимо заливать в радиатор не обычную воду, а дистиллированную или антифриз. Не допускается также использование герметиков на порошковой основе, так как они приводят к засорению сот радиатора. В таком случае не поможет ни один ремонт и потребуется замена радиатора и отопителя.

    Таким образом, начиная от самого простого и добираясь до наиболее сложных моментов неисправности печки, можно заметить, что зачастую выходят из строя мелкие устройства (предохранитель, резистор). Удачного поиска неисправностей печки в автомобиле Нива Шевроле.

    Chevrolet Niva Lambada соловей 🙂 › Logbook › Дым, пар и тосол, что такое? Конечно печка! Как в дороге отключить печку и доехать до дома…

    Ехал себе вчера спокойно с работы, жара, окна открыты, по радио хорошая музыка, начинаю разгонятся после развязки и тут из вентиляции начинает валить дым (как я сначала подумал). Очканул я конечно знатно 🙂 Всё же у меня машина на пропане, и если что пожар будет сильным и быстрым… Но повезло, после дыма из под панели побежала вода и появился устойчивый запах тосола…

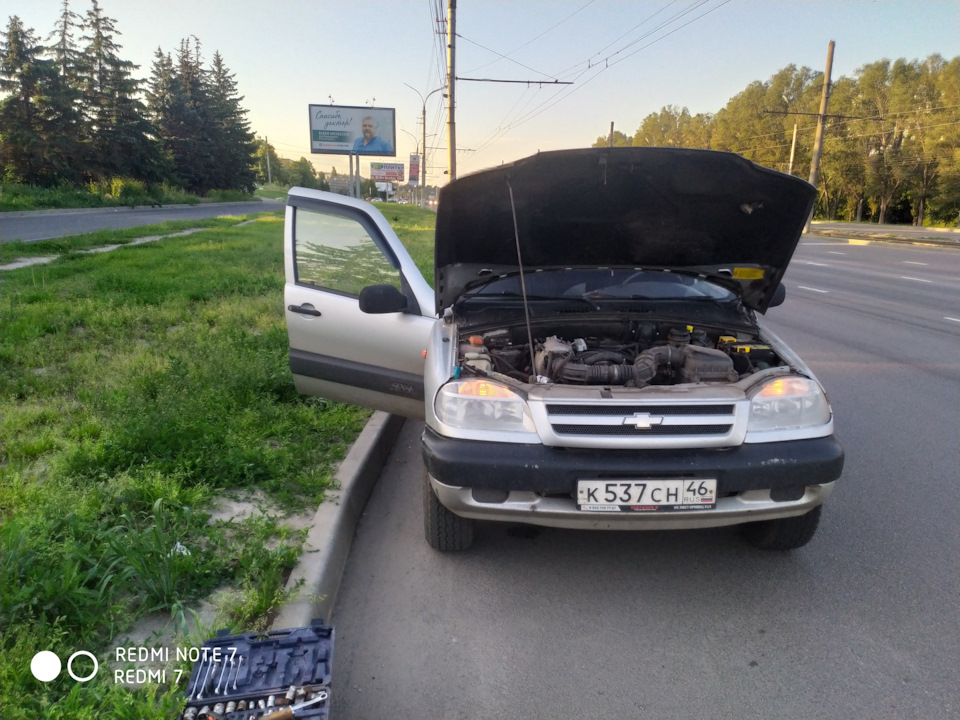

    Докатился до ближайшего остановочного кармана, машину заглушил, благо в красную зону температура уйти не успела.
    Полез в интернет за советом, советов особо не нашёл, пришлось разбираться самостоятельно. Цель закольцевать шланг идущий на печку что бы спокойно долить воды и уехать, ведь просто доливая воду ехать не получится, утечка слишком сильная.

    Со схемой подключения печки я думаю многие знакомы, но для тех кто как я знал всё лишь в теории привожу схему:

    Нас интересуют патрубки №3 (идёт из блока и подводит ОЖ в радиатор печки) и №2 (отводит ОЖ от радиатора под ресивером к термостату) на схеме.

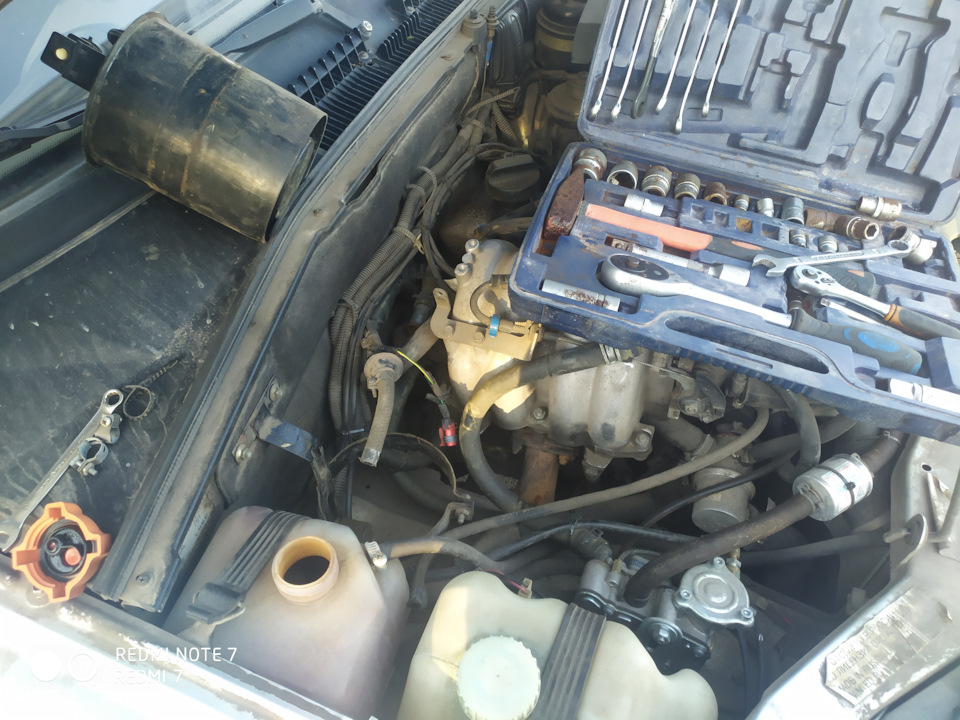

    Для удобства доступа нужно снять Абсорбер, для этого хватит только крестовой отвёртки.

    Но у меня ещё и нагрев газового редуктора там подключен на тройниках, а так как я планирую пока поездить без печки, подключение газа нужно сохранить.

    Эта работа тоже не сложная, установщики ГБО использовали пружинные зажимы, с помощью плоскогубцев и такой то матери их можно разжать и сдвинуть 🙂
    Снимаем патрубки идущие к печки с тройников, затем соединяем подающий патрубок от блока цилиндров с подающим патрубком редуктора ГБО, а вот для соединения патрубка идущего от редуктора ГБО с отводящим патрубком под ресивером нужны руки гинеколога и кусочик отрезанного шланга идущего как раз к радиатору печки. Небольшая жертва зато покупать ничего не нужно. Соединяем как показано на фото ниже:

    После этого затягиваем все хомуты, возвращаем абсорбер на место и заливаем тосол ( в моём случае воду)
    Всё работает!
    Из инструментов нужны только отвёртки и плоскогубцы, ещё пришлось купить канцелярский нож за 99 рублей что бы шланг отрезать.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
