Как подключить камеру заднего вида к магнитоле? несколько хороших способов

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Схема Подключения Камеры Заднего Вида К Автомагнитоле

Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией.


Штатную магнитолу можно отсоединять.

По-моему, это небольшая цена за беспроводного помощника в парковке.
Подключение камеры заднего вида

Действуйте согласно схеме, тогда вы точно не ошибетесь. Очень часто, соединение магнитолы осуществляется через разъем ISO.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Парктроник далеко не всегда способен обеспечить безопасную парковку.

Если вы хотите отключить их, соедините шнуры и заизолируйте концы.

С остальными параметрами специалисты без проблем разберутся, а простым обывателям они скорее всего и не понадобятся.

Подключение Магнитолы в Авто — Установка 2 DIN Магнитолы и Камеры Заднего Вида

Выбор камеры

Но в реальности большинство камер не отказывает и при более сильном морозе. Подключение Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры металлических пластин.

Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора.

Поэтому ставьте на свой страх и риск.

Удобство автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

В бардачке ставится рекордер. Что такое импульсный ток читаем здесь: Пульсирующий электрический ток Как трещит реле смотрим здесь: Треск реле от импульсного тока Про выпрямитель читаем здесь: Маломощный блок питания , www.

Сразу начну с инструкции, так как в ней указаны технические характеристики.

Благо, что в камере скорее всего стоит защита от переполюсовки. Такое требование способно испортить процесс подключения.
#6_2018 Подключение камеры заднего хода Китайского производства к штатной магнитоле Toyota

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.

Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.

Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.

Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.

Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры


Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода

Камера заднего вида подключение

Схема подключения приводится ниже.

Схема подключения камеры заднего вида В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Делаем задержку отключения камеры.

При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров. Принцип подключения остается неизменным. На мотор заднего дворника идут три провода: плюс который есть даже при выключенном зажигании , земля и сигнальный минус по которому включается дворник.

Если длины кабеля не хватает для прокладки по салону машины, приобретите удлинитель с соединителем разъемов. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости.

Вариативность места установки. Способы подключения камеры заднего вида Существует два способа подсоединения камер заднего вида.

Почему — написано ниже. Отрицать удобство такого устройство трудно.

Выбор камеры Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически. Подробные фотографии комплектующих делались на работе на телефон, поэтому заранее приношу извинения за качество.
Как подключить камеру заднего вида

Как подключить камеру заднего вида к магнитоле? Несколько хороших способов

Скачать PDF

Часто можно слышать вопрос, как подключить камеру заднего вида к магнитоле. Связано это с возросшими требованиями автолюбителей к комфорту. А также, с некоторыми особенностями кузовов современных автомобилей. В погоне за улучшением аэродинамики, дизайн машин становится все более обтекаемым. Что не слишком хорошо сказывается на обзоре водителя, особенно сложно стало передвигаться задним ходом. Поэтому, многие производители предусматривают установку на своих машинах камер заднего вида.

Это позволяет спокойно парковаться практически в любых условиях. Правда, далеко не на всех машинах эти камеры присутствуют. Но, это не страшно. Выполнить подобную доработку своими руками сможет даже не слишком опытный автолюбитель.

Содержание

  • Выбор аппаратуры
  • Подготовка автомобиля
  • Подключение
  • Настройка

Выбор аппаратуры

Как подключить камеру заднего вида к магнитоле? Перед ответом на этот вопрос вам нужно убедиться, что для вашей магнитолы это возможно. Нормально такая система будет функционировать только в сочетании с магнитолами, оборудованными ЖК-экраном. Если у вас нет таковой, то придется отправиться в магазин за ней. При выборе обязательно уточните наличие возможности подключения к ней камеры.

Иногда продаются готовые комплекты: магнитола+камера. Но, зачастую это далеко не лучший выбор. Качество таких комплектов оставляет желать лучшего. Цены на него значительно выше. Подобрать магнитолу и камеру заднего вида можно за вполне приемлемые деньги.

При выборе камеры ориентируйтесь на отзывы покупателей и цену. Желательно прочитать в интернете обо всех особенностях конкретной модели. Не стоит сбрасывать со счетов и рекомендации продавцов. Там иногда попадаются очень толковые ребята. Не стоит покупать фронтальную камеру, она не сможет работать так, как надо. Учитывайте варианты подключения. Существуют камеры с проводным и беспроводным подключением.

Подготовка автомобиля

Многие современные автомобили имеют специальное углубление под камеру заднего вида. Это наиболее простой вариант для установки. Во всех остальных случаях придется возиться с подготовкой места для установки камеры. Чаще всего используются 3 варианта установки:

  • На место фонаря подсветки номера;
  • Врезка в бампер;

  • Врезка в крышку багажника.
  • Первый вариант достаточно простой. Но, при этом снижается освещенность номера, что может вызывать проблемы с инспекторами ГИБДД. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным.

    Для монтажа камеры необходимо прорезать отверстие в бампере, достаточное для вывода «глазка». Крепится это приспособление чаще всего саморезами. Иногда производитель камеры предусматривает другой способ крепления. Это следует выяснять при покупке камеры.

    Установка камеры в крышку багажника немного более сложная задача. Тут важно не только прорезать отверстие. Но и сделать это максимально аккуратно. При этом, не забудьте обработать его края антикоррозийными веществами, что поможет избежать проблем в дальнейшем. Плюсов у такой установки несколько. Один из них, это больший угол обзора, что позволяет контролировать движение назад более качественно и надежно. Также расположение камеры на более высоком уровне позволяет ей дольше оставаться чистой, что делает ее надежной в условиях осенне-весенней распутицы.

    Подключение

    Многие автолюбители совершают ошибку, и подают на камеру постоянное питание. Это приводит к быстрому выходу из строя этого прибора, который не предназначен для бесперебойной работы. Поэтому, оптимальным решением станет подключение к фонарю заднего хода. В таком случае, при включении задней передачи камера включится, и подаст изображение на экран магнитолы. При переключении режима, она самостоятельно отключится. Все это происходит в автоматическом режиме без участия водителя.

    Камеры могут подключаться как с помощью проводов, так и без них. Рассмотрим особенности беспроводных камер. Они имеют передатчик, который передает сигнал на приемник, находящийся возле магнитолы, и подключенный к ней. Единственное отличие подобного типа камер в отсутствии проводов, идущих по салону.

    Подключение камеры производится следующим образом:

    • Сначала следует подключить прибор к заднему фонарю. Для этого нужно взять черный (минус) провод и красный (плюс), и подключить их к соответствующим выводам фонаря. Проще всего произвести врезку в идущие на выводы провода. Только не забудьте, как следует заизолировать соединение;
    • У проводных камер удлиняют желтый провод, и протягивают его по салону. Обычно это делается по салону, но некоторые мастера просто добавляют его в штатный жгут. На беспроводных версиях к нему подключается передатчик;
    • Подключение к магнитоле происходит через выход video in. В целом, работа по подключению камеры заднего вида к магнитоле завершена.

    Как видите, ничего особо сложного в этой работе нет. Будьте внимательны при подключении камеры к источнику питания. Здесь крайне важно не перепутать полярность. В противном случае вы можете сжечь приобретенное оборудование. А если на тот момент у вас будет подключена и магнитола, то вполне вероятно, что выйдет из строя и она.

    Настройка

    Подключить камеру не слишком сложное занятие. Но, для нормальной ее работы требуется еще произвести дополнительные настройки. Перед настройкой камеры включите зажигание, чтобы на нее подалось напряжение. Производится настройка следующим образом:

    • Включите магнитолу в режим «settings», далее найдите раздел камеры, и зайдите в него;
    • Выберите из списка значение «задняя»;
    • При помощи кнопок и джойстика настройте фокус в соответствии со своими представлениями.
    • На этом установка и настройка камеры заднего вида завершена.

    Фронтальная камера. Помимо задней камеры можно установить и переднюю. Для большего эффекта фронтальную камеру желательно приобретать с большим углом обзора. Тогда она вас выручит не только на парковке. Благодаря особенностям расположения и большому обзору, вы сможете безопасно выезжать на дорогу из-за любых, ограничивающих видимость предметов.

    Для нормального использования одновременно двух камер вам необходимо приобрести магнитолу с 3 видео выходами. Таких на прилавках магазинов сейчас предостаточно.

    Skoda Octavia Ракета › Бортжурнал › Оптимальная схема подключения камеры заднего вида к ГУ на Android

    Месяца три попыток сделать камеру адекватно работающей, у вот сейчас, потратив столько времени, нервов и денег, оказалось что всё было лишним.
    Камеру заднего вида можно и нужно подключить к магнитоле без реле, без соединения с проводом на лампу заднего хода…и она будет нормально работать!
    Речь идёт о магнитолах на Андроиде с поддержкой can-шины. В моём случае это Idoing на PX5. Здесь писал о ней. А еще подробнее написал dimx-6600 у себя в БЖ — здесь.

    Немного предыстории:
    Начинается всё со схемы подключения камеры на Али:

    Схема имеет место быть на магнитолах без can-шины. Принцип такой: камеру питает лампа заднего хода, от кабеля с тюльпанами отходят провода (с двух сторон по одному) — это так называемые триггеры, которые дают сигнал на магнитолу, о том что нужно включить вид с камеры…как-то так

    Подключить камеру просто через лампу заднего хода не получится из-за помех, которые возникают из-за опроса ламп заднего хода. Отключить опрос и надеяться что всё будет ок не приходится.

    Следующий вариант, который часто приходит на ум, это подключение через реле. Но увы и ах, реле будет постоянно щелкать.

    Следующий шаг, сделать сглаживающий фильтр перед реле!
    Этой тематике alexmtx посвятил очень подробную инструкцию — вот она. —— Если у вас не андроид, и нет поддержки CAN, то это самый надежный вариант

    Есть уже готовые варианты на Али. сглаживающие фильтры реле с задержкой выключения, типа этого. За ссылку спасибо dohlyj

    Я опробовал почти все варианты, пока однажды не задумался о следующем:
    та самая магнитола, которая стоит у меня понимает когда я включаю заднюю передачу, очевидно, что эту инфу ГУ получает по CAN. Так вот…если ГУ знает о том, что включена задняя передача, возможно китайцы придумали и выход, на который подаётся +12в при включении ЗП…

    Написал продавцу магнитолы и заодно dimx-6600 , последний мне и подтвердил, что такой контакт есть! На следующий день бегу в гараж, снимаю магнитолу и мультиметром проверяю провод на котором предполагал увидеть +12В при включенной задней передаче…и о чудо! Он таки есть!

    Итак вот схема подключения моей камеры к ГУ на Android:
    Видео выход камеры на видео-вход магнитолы, «+» на камеру берём с провода «reverse» магнитолы (в моём случае это отдельно идущий кабель, наверное провод триггера который выходит из тюльпанов может создавать помехи), «-» на камеру можем вообще не подключать (возьмёт от минуса тюльпана), а можем кинуть на любой болт корпуса авто (в моём случае это болт в районе ниши левого крыла) и всё.

    Читать еще:  Как снять коробку на ВАЗ 2110 и 2112? Пару часов и все готово

    Не нужно соединяться с лампой заднего хода, не нужны реле и прочая приблуда…

    Надеюсь эта статья поможет не наступить на те грабли, на которых я потратил столько нервов…

    P.S. статья имеет информативный характер, за всё что вы делаете со своим авто отвечаете вы сами.

    Удачи на дорогах! Мир в ваш дом!

    Skoda Octavia 2012, двигатель бензиновый 1.8 л., 152 л. с., передний привод, автоматическая коробка передач — электроника

    Машины в продаже

    Skoda Octavia, 2012

    Skoda Octavia, 2012

    Skoda Octavia, 2011

    Skoda Octavia, 2009

    Комментарии 134

    Приветствую. Если не сложно, помоги чем сможешь, запись в БЖ моем: www.drive2.ru/l/588119424922314025/
    Спасибо!

    Здравствуйте помогите пожалуйста разобраться, не могу подключить камеру из под значка, до этого стоял rns510 на ней камера работает сейчас хочу поставить устройство на Андроиде купил с АлиЭкспресс специально rgb переходник как его подключить ума не дам, автомобиль Passat b6

    У камеры есть питание и видео сигнал. Что за rgb переходник?) типа на тюльпаны? как питание подводится к камере?

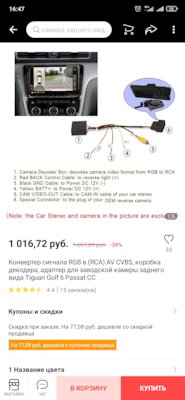

    Вот на этой картинке все нарисовано разъем на камере такой же, переходник этот по питанию не знаю как оно идёт к камере но на штатной магнитоле разъем воткнул и все камера работает в андроид голове поэтому вот такая хрень нужна с проводками только я не пойму куда эти три провода пристроить

    Подключай к Андроиду 5 и 4 провода, минус сам подхватит

    Вчера опять лазил в камеру тюльпан додклбчен к зеленому тульпаны масса подключена от cam pwr. И отпала земля а камера все равно включает ся при включении задней передачи и картинка стала без белого шума стала. Чудеса из Китая. Теперь с передней камерой не могу разобраться нашёл через av in включает ся через приложение но не работает при передней передаче как положено. Второе по моей схеме если подключить дал плюс на провод rewerse включает ся камера без задней передачи.

    А cam pwr для чего я через него включил. Ещё кто знает что обозначает dip переключатель какой за что отвечает?

    На боковухе магнитолы была расшифровка дип переключателя

    Pwr может быть то же самое или постоянные 12В

    У меня на боковухе нет там микро один только знаю что родной, второй камеру заднего хода включает а 2 дру, гих не прнял. Мерил нет 12 вольт там. И камеру подключал тоже нету не чего.

    Один переключатель — регулирует режим переключения на видео с задней камеры (в одном положении будет включаться режим при включении передачи ЗХ, в другом положении с магнитолой ничего не происходит)

    Второй переключатель — работа магнитолы только при включенном зажигании

    Третий — переключение между внешним и внутренним микрофоном

    Четвертый не помню…

    Порядок рычагов может другой быть

    Что то про кан шину

    У меня на боковухе нет там микро один только знаю что родной, второй камеру заднего хода включает а 2 дру, гих не прнял. Мерил нет 12 вольт там. И камеру подключал тоже нету не чего.

    www.drive2.ru/l/531700184766218689/
    Посмотри на фото видно. Один выключатель ни за что не отвечает))

    Такая же картинка но надпись под ней говорит о другом первый переключатель микро 2 асс и low

    На боковухе магнитолы была расшифровка дип переключателя

    Pwr может быть то же самое или постоянные 12В

    Если подать на реверс 1у вольт то камера врубаеться без задней передачи. Камера берет плюс с pwr. Теперь бы распиновку найти для передней камеры. Потому что где то даёт ся питание на 12 воль на 8 секунд и тюльпан на новых где то есть а куда бы его воткнуть

    схему бы передней камеры найти

    Если андроид то не надо ставить фильтр ?

    Если камера запитана он мафона — то не надо

    Подскажи ещё, у меня на магнитоле андроид нету фишки с проводом reverse, если варианты как подключить или где можно этот пин взять, спасибо )

    Reverse — это питание +12в при включенной задней передаче. Работает так: магнитола по кан-шине понимает что включена задняя передача, включает окно отображения видео с камеры и одновременно подаёт питание на reverse.

    Для более ранних вариантов reverse служил триггером для включения окошка. А именно: при включении задней передачи провод (reverse) запитанный от лампы ЗХ подавал сигнал магнитоле, для того чтоб она включила окошко отображения видео.

    Поэтому сначала разберись есть ли у тебя поддержка каншины, если да, то два пути:
    -искать провод аналог reverse, это может быть ещё провод back
    -запитывать камеру от лампы заднего хода ОБЯЗАТЕЛЬНО через сглаживающий фильтр

    Если поддержки Кан нет, то по старинке — через триггер на магнитолу

    Если и этого нет, то магнитола не поддерживает режим камеры заднего хода, либо ты не мог разобраться с мануалом

    Кан шина есть, пина на котором провода reverse или back просто напросто нету, надо либо пины искать либо пытаться впаяться на прямую в магнитолу .Второй вопрос какой именно фильтр надо поставить ?

    Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору

    В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

    Выбор камеры заднего вида

    Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

    Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

    1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
    2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
    3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
    4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
    5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
    6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
    7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
    8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

    Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

    Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

    Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

    Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

    Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

    Практические операции по установке видеокамеры

    Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

    Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

    В любом случае, для установки камеры потребуется:

    • установить видеокамеру в намеченное место;
    • подключить питание камеры;
    • вывести видеокабель в переднюю часть салона машины;
    • подключить видеокабель к монитору для передачи изображения.

    Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

    Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

    У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

    Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

    Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

    Подключение камеры к магнитоле (дисплею автомагнитолы)

    Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

    Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

    После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

    На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

    Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

    Подключение видеокамеры к навигатору и навигационным устройствам

    Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

    На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

    Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

    При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

    Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

    Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

    Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

    Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

    В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

    Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

    Заключение

    Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

    Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

    Подключение камеры заднего вида к магнитоле своими руками

    1. Возможные варианты монтажа
    2. Куда и к чему
    3. Электронный этап установки
    4. Варианты подключения

    Приветствую всех! Настало время поговорить про подключение камеры заднего вида к магнитоле. Многие из вас согласятся, что камера является отличным способом в условиях тесного города и узкой парковки безопасности и легко припарковаться.

    Не могу сказать, что у подобных устройств невероятно сложная схема подключения. Все реально сделать своими руками, и даже поставить сразу 2 камеры, подключив их к головному устройству или обеспечив возможность передачи картинки на другой экран.

    Возможные варианты монтажа

    Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь . А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

    При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

    • Рено Дастер;
    • Лада Калина и к ее ММС 2190 (штатная аудиосистема);
    • Лада Гранта (в комплектации используется та же ММС 2190);
    • Тойота Авенсис;
    • Фольксваген Тигуан;
    • Форд Фокус;
    • Фольксваген Поло седан;
    • Шкода Рапид;
    • Шкода Октавия;
    • БМВ Е39 и пр.

    Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

    По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

      Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;

    Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

    Куда и к чему

    Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

    Как и в случае с рамками для номера , шторками , веерными форсунками и антистатиком , о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

    Тут следует решить, куда и как вы будете монтировать оборудование.

    Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

    • к магнитоле;
    • к зеркалу;
    • к компьютеру;
    • к видеорегистратору;
    • к монитору видеосвязи;
    • к навигатору;
    • к планшету;
    • к штатной автомобильной мультимедиа.

    Сами видите, что вариантов существует приличное множество.

    Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

    Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

    • К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
    • К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;
    • К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
    • К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

    Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

    Электронный этап установки

    Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

    Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

    • провода не должны перетираться;
    • не допускайте, чтобы проводка свободно болталась;
    • для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
    • если можете, закрепите проводку с помощью стяжек;
    • стяжки лучше использовать в области штатных жгутов с проводкой;
    • фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
    • по мере необходимости используйте герметик;
    • некоторые провода можно приклеивать к кузову и разным поверхностям;
    • прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

    С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

    Чтобы система нормально работала, вам понадобится:

    • Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
    • Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

    Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

    Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

    Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

    Варианты подключения

    Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.

    Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.

    Более распространенная и классическая схема выглядит иначе:

    • питание камеры подводится к осветителю заднего хода;
    • напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
    • тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
    • провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).

    Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.

    По сути, на этом установку можно считать оконченной.

    Подключаем камеру заднего вида к магнитоле без последствий

    В сегодняшней статье – разбираем, как подключить камеру заднего вида к магнитоле, неважно, китайской или штатной. Алгоритм подключения идентичный, однако, есть нюансы.

    Где лучше установить?

    Итак, камера заднего вида – это полезное приспособление, позволяющее водителю безопасно маневрировать машиной во время езды обратным ходом. Главное, наладить хороший обзор, не ограниченный различными препятствиями.

    А потому, важно выбрать правильное место установки глазка. Самый оптимальный вариант – ниша под задним бампером, над номерным знаком. Также есть устройства, вмонтированные в саму номерную рамку.

    Читать еще:  Лучшие автомобильные полироли 2019: ТОП-10

    Минусами такого размещения являются подверженность быстрому загрязнению и риск кражи. Однако, если оборудовать глазок специальной защитой (бытовая химия, автоматическая шторка или устройство омывателя) или, банально, пристрастно следить за его чистотой, первая проблема улетучится. В отношении же второй, достаточно обеспечить камере прочное крепление на саморезы с обратной стороны бампера, и грабители вряд ли захотят с вами возиться.

    Также камеру заднего вида можно установить в салоне, что одним махом решит указанные выше проблемы. Но, при этом сузятся углы обзора, половину экрана магнитолы будет занимать изображение багажника, в объектив не попадет ближайшая зона под бампером (а вдруг, кошка?), а также пострадает качество изображения (наличие дополнительного стекла в виде препятствия). А еще, зимой окно может запотевать, летом загрязняться и т.д.

    Любая ли магнитола подойдет?

    По факту, автомагнитола – это лучший вариант обеспечения перевода сигнала с камеры в визуальную картинку. Подключение камеры заднего вида возможно к любой магнитоле – штатной (от изготовителя), сторонней, на базе Андроид, китайской и т.д. Самое главное, у нее должен быть дисплей и подходящий разъем для видеокабеля с вашей камеры (обычно, они стандартные).

    Однако, если у вас китайский гаджет (а то и оба), возможны сюрпризы. Если планируете подключение камеры заднего вида к китайской магнитоле, например, 2din, перед приобретением уточняйте у продавца, совместимы ли они друг с другом. Проще будет открыть спор, в случае чего.

    Как подключить?

    Перейдем, пожалуй, к стандартной схеме подключения камеры заднего вида к автомагнитоле.

    Итак, оптическое устройство представляет собой глазок объектива и два провода – один для питания, второй – для передачи видеосигнала. Первый подключают к огням заднего хода (так камера будет включаться при переводе коробки передач в режим езды назад), второй тянут через салон к магнитоле.

    Что потребуется?

    Подключение камеры заднего вида к штатной или сторонней магнитоле требует минимального набора инструментов:

    • Дрель со сверлами нужного размера;
    • Кусачки, бокорезы;
    • Изолента;
    • Герметик.

    Если родные провода из комплектации слишком короткие (питание и видеовыход), их нужно нарастить. Продаются за копейки в любом магазине электрики.

    Как подключить: этапы

    Далее, непосредственно, рассмотрим, как подсоединить камеру заднего вида к магнитоле:

    • Загоните автомобиль в теплый бокс. На холоде клипсы крепления обивки багажника и салона становятся хрупкими;
    • Снимите внутреннюю обивку багажника в месте врезки видеогаджета;
    • Обычно, прибор идет в комплекте со специальным кронштейном. Разметьте отверстия под крепежные болты и кабель видеовыхода;
    • Просверлите;
    • Пропустите кабеля в отверстие, прикрутите глазок, предварительно, обработав все проходы снаружи и изнутри герметиком;

    • Отсоедините клеммы с аккумулятора;
    • Запитайте камеру от фонаря заднего хода;

    • Видеопровод протяните через салон к магнитоле. Лучше вести по полу вдоль боковой стенки салона, предварительно подняв обивку. Не забудьте по ходу протягивания закрепить его в нескольких местах;

    • Далее, чтобы подключить камеру заднего вида к магнитоле – китайской Андроид, Pioneer, 2din, штатной или любой другой, просто выньте ее из гнезда и воткните видеокабель в соответствующий разъем;

    • Не забудьте снова подключить аккумулятор (верните клеммы на место);
    • Готово. Можете тестировать. Некоторые магнитолы требуют в настройках Меню включить опцию камеры заднего вида. Найдите соответствующий пункт и активируйте клавишу «Вкл.». Осталось настроить линии разметки, опции изображения, угол наклона и другие параметры. Все – через меню магнитолы.

    Схема подключения

    Схема подключения камеры заднего вида к магнитоле предельно проста. Однако, если вы не сильны в электрике, рекомендуем, все же, обратиться в сервис или попросить помощи более сведущего друга. Чтобы не спалить всю проводку в машине (и такое бывает).

    Нюанс для автомобилей концерна VAG! Для вас подключение камеры заднего вида к штатной магнитоле может оказаться чуть более сложным.

    Все дело в реле контроля исправности ламп. Если объяснять просто, там электропитание на все лампы машины подается прерывисто, но в очень высокой амплитуде. Человеческий глаз думает, что огни горят непрерывно, на деле же, они очень-очень часто мигают. Если от такой сети запитать стороннее устройство, ему не хватит тока (необходимы постоянные 12В). Результатом станет отсутствие сигнала, отказ включаться или передача изображения с жуткими помехами.

    Как же подключить камеру заднего вида к автомагнитоле в такой машине?

    Устройство к лампам обратного хода подключают через 4-контактное реле, подав питание от прикуривателя (на него режим контроля исправности ламп не распространяется).

    Подключить беспроводную камеру

    В наш век высоких технологий не всем хочется «ковыряться» с подключением с помощью проводов и снимать обшивку. Поэтому часто слышим вопрос о том, как подключить беспроводную камеру заднего вида. Действительно, иногда легче купить девайс подороже, но с ним справится даже «автоледи со стажем». Единственное, придется приобрести специальный беспроводной модуль. Передатчик устанавливается рядом с камерой, а запитан от задних фар. Только разместите приемник поближе к магнитоле. Учтите, что данный способ не подойдет к монитору с активацией по отдельному входу.

    Подсоединение через реле

    Уж вроде все методы разобрали, но бывает и так, что необходимо подключить камеру заднего вида через реле. Такое случается из=за сильных помех при нестабильном напряжении. А при использовании ШИМ-модуляции видеокамера вообще может не запуститься. И тут на помощь приходит использование реле. На управляющих вход подается плюс как раз с задних фонарей, а сама камера запитывается через силовые контакты реле от сети 12В.

    Выбор системы

    В одной из статей мы уже рассказывали о том, какую камеру заднего вида выбрать на авто. Здесь подробно останавливаться не будем, лишь напомним, что не стоит переплачивать за функции, которыми вы никогда не воспользуетесь. Но приведем основные параметры, на которые стоит обратить внимание:

    • Разрешение видео. Тут все логично, ведь чем выше разрешение, тем лучше качество на экране.
    • ISO. Это чувствительность матрицы и она влияет на изображение, например, в темное время суток.
    • Угол обзора. Обычно н 120-180 градусов. Чем выше показатель, тем в кадре видно больше пространства. Но не забывайте про искажение размеров предметов.
    • Корпус устройства. Тут мы имеем в виду тип установки — внутренние и наружные. Вторые, обычно, обладают влагозащитой, а первые не станут добычей преступников вашего двора.
    • Подключение — проводное или беспроводное. Тут кому как удобнее и каков ваш бюджет.
    • Функция подсветки. Такая опция позволит вам легче ориентироваться вечером с помощью дополнительной лампы или диодов.

    Плюсы и минусы подключения к магнитоле

    В завершение, рассмотрим плюсы и минусы установки камеры заднего вида с магнитолой.

    • Не нужно покупать отдельный монитор или изощряться, соединяя с планшетом;
    • Относительная простота подключения;
    • Подходят, практически, любые магнитолы с дисплеем;
    • Подключить можно самостоятельно, без опыта работы автомобильным электриком.
    • Если глазок устанавливается снаружи, придется сверлить бампер;
    • Много возни с протягиванием кабелей под обивкой (от заднего бампера до передней панели);
    • Если вы совершенно не имеете представления о принципах работы электрической цепи авто, обращения к электрикам не избежать.

    И последние советы! Перед тем, как прятать провода под обивкой, убедитесь, что видеогаджет нормально работает на заведенной тачке при переводе коробки в режим езды задним ходом. И перед установкой проверьте фонари обратного хода мультиметром на наличие чистого питания (непрерывные 12 В), чтобы исключить проблему с контролем исправности ламп. Ну, или хотя бы, быть к ней готовым.

    Вот и все! Надеемся, статья была для вас полезной!

    Как подключить камеру заднего вида

    Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

    Подключение камеры заднего вида своими руками

    Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

    Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

    Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

    Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

    Как подключать провода камеры и питание

    Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

    Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

    Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

    При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).

    Последний вопрос — к какому проводу или разъёму подсоединять видеовыход . Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

    Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

    Схемы подключения камеры заднего вида к автомагнитоле и монитору

    Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

    Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

    Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

    Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

    Как подключить камеру заднего вида к навигатору

    Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

    В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

    Вариант беспроводного подключения см. ниже.

    Подключение беспроводной камеры заднего вида

    Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

    Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

    Подключение камеры заднего вида через реле

    Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ -модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

    Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

    Куда установить камеру заднего вида на автомобиль

    Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

    1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
    2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
    3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
    4. Прикрепить на рамку номера.

    Как настроить камеру заднего вида на авто

    Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

    Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

    Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

    Умная магнитола с камерой заднего вида: как установить и подключить её в автомобиле

    Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади. Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

    Автомобильная видеокамера

    Автомобильные видеокамеры делятся на:

    1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
    2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

    Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

    Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

    1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
    2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
    3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
    4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
    5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
    6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

    Выбор места посадки в автомобиле

    Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

    Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

    Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

    Фотогалерея: наглядные примеры посадочных мест для видеокамеры

    Монитор для заднего обзора

    Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

    Штатный монитор

    Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

    Монитор, совмещённый с зеркалом

    Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

    Беспроводная камера

    Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

    • чувствительность;
    • угол обзора.

    Автотелевизор

    Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

    Магнитола

    В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

    Как установить и подключить камеру к магнитоле и прочей технике

    Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

    • изолирующая лента и скотч;
    • клей и герметик;
    • набор пассатижей, отвёрток и разводных ключей;
    • паяльник, кислота, припой;
    • электродрель и свёрла;
    • электрические провода.

    Процедура установки видеокамеры

    1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
    2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
    3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

    Соединяем камеру с монитором

    Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

    После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

    Читать еще:  Прокачка тормозов ВАЗ 2101- ВАЗ 2107

    Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

    Способы подключения

    Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

    Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

    Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

    После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

    Настройка устройства заднего вида

    Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

    1. Включаем магнитолу, выбрав режим Settings [настройки].
    2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
    3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
    4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

    Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

    Подключение двух камер

    Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

    Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

    Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

    Видео: инструкция по подключению

    Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

    7 ошибок при подключении камеры заднего хода

    Первая ошибка — подключение камеры заднего вида без предварительной проверки на наличие чистого питания фонарей заднего хода.
    Вторая ошибка — следует делать установку камеры заднего хода и тянуть провода только после того как убедитесь что камера работает с включённым зажиганием и на заведённом авто.
    Третья ошибка — если в машине есть контроль исправности ламп, некоторые берут чистый плюс от подсветки багажника. Камера скорей всего будет работать только когда открыт багажник.
    Четвертая ошибка — Подключать минусовой провод для чистого питания нужно от массы (кузова автомобиля) Ни в коем случае не брать минус от фонаря заднего хода.
    Пятая ошибка — не обрезайте тюльпаны когда тянете провода через гофру из багажника. Смотрите в видео как тянуть провода от камеры заднего вида до магнитолы.
    Шестая ошибка — не отрывайте резиновые гофры с проводкой посаженные на герметик.Нарушив герметичность, влага будет попадать в салон.
    Седьмая ошибка — Не полагайтесь на надежность разъемов RCA . Сверху дополнительно сделайте несколько витков изоленты. Чтобы они в будущем самопроизвольно не разъединились.

    Сегодня рассмотрим два рабочих способа подключения камеры заднего вида. И 7 ошибок при подключении камеры заднего хода
    Многие автолюбители подключают камеру по стандартной схеме, но, камера перестаёт работать, как только заводят машину или включают габариты. Причиной тому может быть контроль исправности ламп. К лампам заднего хода поступает пульсирующий плюс. Который создаёт помехи для камеры.
    Это видео поможет вам решить проблемы с подключением.
    Подключая камеру заднего вида, вначале выяснить есть ли у вас контроль исправности ламп.
    Традиционно питание для видеокамеры берётся от фонаря заднего хода. С помощью мультиметра или контрольки найдем плюсовой провод на фонаре заднего хода. Для этого включите заднюю передачу и зажигание. Один провод контрольки или щуп крепим к кузову авто,вторым методом втыка ищем нужный провод фонаря. Когда найдёте лампочка контрольки загорится а мультиметр покажет 12 вольт. Снимите с этого провода немного изоляции и временно прикрутите к нему красный провод питания камеры.
    В комплекте с камерой идет длинный провод, по которому передаётся видеосигнал. Он с желтым тюльпаном. Провод питания короче. Одни камеры комплектуются вот таким разъемом откуда выходит черный и красный провода, у других камер идет два разъёма желтый тюльпана и красный. Питание подается через красный тюльпан или разъем. В принципе все одно и тоже.
    Черный провод лучше крепить на массу где либо под гайкой на корпус авто.
    Из желтого тюльпана будет торчать красный проводок. Его тоже подключим к плюсу фонаря. На другом конце длинного провода тоже есть желтый тюльпан который подключается к RСA разъёму видеовхода автомагниолы. И с боку торчит такой же красненький провод который нужно подключить к проводу с надписью реверс. Через этот провод приходит плюс от камеры заднего хода.
    Кстати, к такому монитору подключается только желтый тюльпан. Красный провод не нужен Включите автомагнитолу, зажигание и заднюю скорость… Камера должна заработать. Теперь попробуйте сделать все тоже самое на заведённом авто.И навсякий случай включите габаритные огни. Если камера работает и нет никаких помех, поздравляю…. у вас нет контроля исправности ламп и идет чистый плюс. Можете ставить камеру и тянуть провода до магнитолы. Как быстро протянуть провода через гофру расскажу чуть позже.. А сейчас рассмотрим случай когда картинка пропала или пошли сильные помехи — будем делать для камеры чистое питание.
    Нам понадобится реле, конденсатор и диод.
    Подойдет недорогое 4х контактное реле АВАР, а по большому счёту можно взять любое электромагнитное реле даже пяти контактное. Главное чтобы на реле были контакты под номерами 30ть,85, 86ть и 87мь. Выпрямительный диоддолжен выдерживать перегрузку при зарядке конденсатора. Подойдет любой от 1 ампера и выше. Эти диоды я выпаял из старого компьютерного блока питания.Конденсатор может быть любой фирмы — электролитический минимум от 2200 мкФ до10000 мкФ на 25 -35 вольт.
    Вначале залудим все контакты . Для этого нужна паяльная кислота.
    После чего можно припаять согласно схеме наши провода диод и конденсатор.
    На конденсаторах минус обозначается широкой светлой полосой. У таких Диодов минус тоже обозначается светло юбачкой.
    Берем любое реле и припаиваем конденсатор минусом к 86 контакту а плюс к 85ому…
    Теперь припаиваем диод минусом к 85му контакту . ток через диод течет от анода к катоду… От плюса к минусу. На плюс диода припаяем провод который будет подключаться к пульсирующей лампочке фонаря заднего хода. Пусть это будет фиолетовый провод.. К минусу конденсатора на 86 контакт припаяем черный провод который прикрутим на массу к кузову автомобиля.
    И у нас остается два контакта… На 87 контакт припаяем желтый провод на который будем подавать чистый плюс … взять его можно от прикуривателя или от заднего дворника если он есть.
    А с 30 го контакта у нас будет выходит чистый плюс который пойдёт на питание камеры и включения видео на магнитоле. У нас это будет красный . Минус от камеры садим тоже на кузов автомобиля.
    С такой цветовой маркировкой провода сложно перепутать.
    Повторим. Желтый — на него подаем чистый плюс от прикуривателя… Черный идет на массу кузова авто. Фиолетовый подключаем к плюсу от фонаря заднего хода а красный будет питать камеру и включать магнитолу.
    Все…. Эта схема будет гарантировано работать. Но как показывает практика, некоторые гениальные люди все же умудряются накосячить. У некоторых нет заднего дворника и прикуривателя с зади… Что они делают. Вместо того чтобы протянуть в багажник чистый плюс от прикуривателя, они находят плюс с зади , как правило это подсветка багажника. И не думают о том что на многих авто камера будет работать только при открытом багажнике. Другие умудряются подключить минусовой провод камеры и минусовой провод от 86й контакта реле не на массу а на минус фонаря заднего хода. И камера естественно у них не работает… Убедившись что у вас все работает как надо, можете приступать к установке камеры и тянуть провода.
    Но, не переключайтесь это еще не все.
    Вы уже знаете что провода питания тянут к фонарю заднего хода а провод с видеосигналом к магнитоле.
    И если в седанах протянуть провода из багажника не сложно, то к примеру в хэчбеках автолюбители делают глупые ошибки. Чтобы легче было протянуть провода через резиновую гофру, обрезают тюльпаны. Другие нарушают герметичность отрывая гофру посаженую на герметик. Еслигофру оторвать, то после первого дождя, на потолке появятся разводы.Я снимаю гофру там, где герметик не применяется. А провода протягиваю с помощью лайфхака. Делаю крючек из упругой пластины каркасной щётки….. Вязальной проволокой или прочной ниткой привязываю тюльпан, а так же, провода питания и провод питания на чистый плюс если его нет в багажнике…. Все это креплю к крючку, а с верху одеваю термоусадку и нагреваю.
    Постарайтесь учесть все провода которые нужно протянуть через гофру, чтобы это сделать за один раз.
    И вот такую конструкцию можно протянуть через любую гофру. Если гофра узкая, для лучшего скольжения, термоусадку можно смазать мылом либо литолом.
    На что следует обратить внимание при монтаже.
    Длинны провода, который идёт в комплекте с камерой обычно хватает. Но тянуть его старайтесь по кратчайшему пути. Либо по порогу от левого фонаря либо поверху под дверным уплотнителем.
    Разъёмы RСA — тюльпаны не надежные. Чтобы самопроизвольно не разъединились, по верху делаю несколько витков изоленты.. Чтобы провода нигде не терлись их нужно закрепить стяжками или изолентой к другим проводам.
    Если автомагнитола у вас идет с адаптером Can шины. То там есть возможность подключения питания задней камеры. В машинах с контролем исправности лампочек, это не работает.
    Мы сделали питание через обычное реле. Если кто-то захочет сделать включение камеры с задержкой, то в описании под видео найдете ссылку на реле с задержкой.
    На этом все дорогие друзья. Спасибо за просмотр. Теперь вы знаете про 7 ошибок при подключении КАМЕРЫ ЗАДНЕГО ВИДА и знаете 2 способа как подключить камеру заднего вида правильно.

    Подсоединяем две видеокамеры в автомобиле к одному дисплею

    Вопрос, на самом деле, не столь простой. Если хочется всё сделать так, чтобы дисплей можно было легко (одним движением) переключать от одной камеры к другой.

    Как подсоединить две автомобильные видеокамеры к одному дисплею? В городах в настоящее время стало мало места для парковки и приходится, что называется, уплотняться. Как правило, в первую очередь водителю требуется камера заднего вида, ибо парковаться задним ходом несколько сложнее, чем передним. Особенно в автомобилях с кузовом типа хэтчбэк, не говоря уже о джипах, фургонах, универсалах. Однако, если есть еще и камера переднего вида, то это явно не помешает: она поможет безопасно подъехать ближе к препятствию.

    Можно, конечно, для каждой камеры иметь отдельный дисплей, но это не очень удобно: придется постоянно переводить взгляд с одного дисплея на другой. Да и лишнее место будет заниматься, что особенно актуально для автомобилей небольшого размера. Поэтому представляет интерес – как же сделать так, чтобы один и тот же дисплей применялся для обоих камер, т.е. и заднего, и переднего вида.

    Питание камер и дисплея

    На наш взгляд, будет правильным, если и камеры, и дисплей будут способны включаться, только если включено зажигание. Почему? Потому, что водитель вполне может забыть выключить камеру, остановить двигатель, выйти из машины и уйти по своим делам. При этом, если камеры вместе с дисплеем будут включены, то срок их службы будет существенно снижен.

    Когда следует включать камеру заднего вида?

    Конечно, здесь каждый может решать самостоятельно. Но, видится очень удобным, если она будет включаться одновременно с включением заднего хода. В общем-то, это – стандартная, совершенно правильная, рекомендация.

    Когда следует включать камеры переднего вида?

    Чтобы избежать наложения сигналов изображений от двух камер, следует «развести» ситуации их включения. Очевидно, при движении задним ходом камера переднего вида не нужна, поэтому ее стоит отключать в этот момент. Однако, при движении передним ходом она понадобится далеко не всегда, а лишь, так сказать, в спорные моменты. В остальное же время лучше бы ее выключить, вместе с дисплеем, естественно. Поэтому придется предусмотреть соответствующий выключатель.

    Хотя, на ряде иномарок существует компьютерное управление включением камер; например, камера может автоматически выключаться, если скорость автомобиля превышает некоторую заданную величину. Но, для этого, во-первых, потребуется компьютер; а, во-вторых, при движении автомобиля с малой скоростью камера будет постоянно включена, что не есть хорошо. Ну, естественно, при компьютерном управлении камерой, наверняка, можно сделать определенные временные настройки (например, автоматически выключать камеру при движении с малой скоростью более 5 минут). Но, это, повторимся, когда есть компьютер. А вот если нет его?

    Кроме того, существует рекомендация – давать на камеры напряжение не непосредственно от бортовой сети автомобиля, а через стабилизатор напряжения на 12 В. В самом деле, лучше на камеры подавать более низкое напряжение, так как чем ниже, тем меньше тепла будет выделяться камерой и, соответственно, тем выше ее срок службы. Поэтому ниже приведем электрическую схему с учетом этого момента.

    Критерии

    Вначале сформируем критерии (требования), которым должна соответствовать электрическая схема. Т.е., своего рода, техническое задание (ТЗ):

    1. Напряжения на обе камеры, дисплей должно подаваться не непосредственно из бортовой сети автомобиля, а через стабилизатор 12 В;
    2. Камеры и дисплей могут работать только при включенном зажигании. При выключении зажигания они должны также отключаться.
    3. Камера заднего вида (при включенном зажигании) должна включаться всегда, если включен задний ход;
    4. Камера переднего вида (при включенном зажигании) должна включаться, только если выполнены два условия: выключен задний ход и включен соответствующий переключатель;
    5. При включении заднего хода камера передняя камера должна отключаться, независимо от того, был включен переключатель, или нет.

    Электрическая схема соединений передней, задней камер, дисплея к бортовой сети автомобиля

    Сразу рассмотрим саму схему:

    Вот такая несложная схема. Рассмотрим ее особенности. Микросхема типа КРЕН представляет собой обычный стабилизатор напряжения (на 12В). Вместо советской схемы можно применить аналог, например, китайский, следует только подобрать по напряжению, чтобы было около 12 В.

    Впрочем, в интернете пишут, что камеры и дисплеи могут работать с напряжением вплоть до 7 В, поэтому можно поэкспериментировать с более низкими напряжениями – это увеличит срок службы камер.

    Конденсаторы С1, С2 необходимы для работы микросхемы. Номиналы их намеренно не указываем, так как они могут отличаться, в зависимости от типа микросхемы. Например, если Вы возьмете именно советскую КР142ЕН8Б, то емкость конденсаторов должна составлять 0,1 мкФ. Напряжение конденсаторов лучше взять с запасом – хотя бы не ниже 50 В.

    Если Вы будете использовать аналоги, то, вполне возможно, что выводы будут подключаться иначе. Могут быть иными и номиналы конденсаторов. Необходимо руководствоваться именно схемой подключения конкретной микросхемы, которая приводится заводом-изготовителем.

    Выключатель передней камеры следует подобрать аналогичный, какие применяются в Вашем автомобиле. Чтобы внешне не было разнобоя. Его следует закрепить где-нибудь там, где Вам будет наиболее удобно включать/отключать переднюю камеру.

    Пятиконтактное реле также лучше подобрать той модели, которая уже имеется на автомобиле. На всякий случай, на рисунке приведена схема классического реле (для ВАЗ-2101). Выводы 85, 86 представляют собой обмотку этого реле. Пока на нее не попадает напряжение от провода, идущего на фонари заднего хода (а, значит, задний ход не включен), в реле будут замкнуты контакты 30, 87а. Это означает, что ни одна из камер, ни дисплей не будут включенными.

    Но, как только будет замкнут выключатель передней камеры, напряжение с него попадет на КРЕН, с нее – на контакт 30 реле и далее – на дисплей и переднюю камеру. Если все исправно, она выдаст сигнал и дисплей покажет изображение. При выключении выключателя, соответственно, изображение исчезнет.

    Для того, чтобы при включенном выключателе напряжение не попадало на фонари заднего хода и не включало реле, в схеме предусмотрен диод Д1. Он должен быть рассчитан на ток, по крайней мере, 0,5А или выше, обратное напряжение не ниже 50В. Например, можно использовать советский диод Д226Б.

    Таким образом, если не включен задний ход, т.е. если на фонари заднего хода не подается напряжение, реле включено не будет и, соответственно, не будут замкнуты контакты 30, 87. Однако, как только напряжение на фонари попадет, реле переключится и вместо передней камеры включится задняя камера. Дисплей же останется включенным. При этом уже не будет иметь значения, включен ли выключатель передней камеры, или нет.

    Рекомендация по монтажу проводов камер

    Прокладку проводов (особенно, по которым передается видео-сигнал) следует делать в защитной оболочке, используя для этого шланг подходящего диаметра, гибкую пластиковую трубку или т.п. Дело в том, что, как правило, эти провода – достаточно тонкие, изоляция их — слабовата и есть опасность, что они могут быть механически повреждены. Даже от банального трения провода о корпус автомобиля.

    Да, именно так. В процессе эксплуатации автомобиля постоянно возникают разного рода вибрации, что приводит к взаимному перемещению его деталей, которые недостаточно надежно закреплены. Это касается и проводов. Поэтому через годы тонкий слой изоляции провода вполне может протереться в каком-нибудь месте и произойдет короткое замыкание на корпус, что, скорее всего, приведет к выходу из строя камеры и, возможно, также и дисплея.

    Особенно это касается передней камеры, провода для которой будут прокладываться под капотом. В идеале, конечно, такая оболочка должна быть экранированной, т.е. содержащей металлизированное покрытие, будучи подсоединенной к корпусу автомобиля. Этим можно снизить помехи, возникающие при работе двигателя.

    Помехи могут возникать не только от работающего двигателя (точнее, от его системы зажигания), но и от внешних источников, особенно, если автомобиль эксплуатируется в крупном городе. Там источников помех – более, чем достаточно. Помехи могут приводить к появлению горизонтальных полос на дисплее (перемещающихся или неподвижных); в тяжелых случаях может существенно искажаться изображение.

    Ну, и совет напоследок

    Если передняя камера не используется, если нет необходимости получать с нее изображение, рекомендуем выключить ее путем отключения выключателя. Так Вы продлите ее срок службы.

    Камера заднего вида: правила выбора и установки

    Камера заднего вида передает на монитор, расположенный в салоне обстановку с задней части автомобиля. Она позволяет быстрее и легче парковаться, что очень важно, особенно в ночное время и в больших городах. Парковки в спальных районах переполнены, большинство людей приезжает уже ночью, когда почти все места уже заняты. Камера заднего вида позволяет более точно совершить парковочный маневр не повредив при этом ни собственное транспортное средство, ни автомобиль соседей.

    Достоинства и недостатки камер заднего вида

    1. Угол обзора камеры заднего вида составляет больше ста тридцати градусов. Это сделано специально для того чтобы автовладелец имел наиболее полное представление обстановки снаружи.
    2. Камера заднего вида дает зеркальное изображение, то есть то что водитель видит в мониторе слева от себя на самом деле находится слева. Это помогает избежать путаницы и необходимости перестраиваться под видение камеры.
    3. К недостаткам можно отнести плохую видимость ночью. Есть камеры, позволяющие получить более качественное изображение ночью, но из-за неестественности изображения ими неудобно пользоваться днем.
    4. Многие водители не признают данный аксессуар и считают его ненужным. Однако, камера заднего вида может помочь в парковке начинающим водителям и просто облегчит жизнь водителям со стажем.

    Какую модель выбрать

    Выбирая камеру заднего вида для автомобиля, необходимо обратить внимание на несколько параметров:

    1. конструктивное исполнение камеры;
    2. способ выхода видео;
    3. монитор, на который будет выведено изображение;
    4. параметры оптической системы камеры.

    Конструктивное исполнение напрямую влияет на внешний вид автомобиля. Установка камеры за заднее стекло не даст нужного обзора, поэтому крепить нужно снаружи, ориентируясь на бампер. По своей конструкции камеры бывают штатными, врезными, универсальными, встроенными в рамку номерного знака.

    Удобнее всего пользоваться камерой, которая наименее заметна для окружающих. Штатная камера ставится на месте подсветки знака или в специальное отверстие для нее. Врезная камера устанавливается непосредственно в бампер автомобиля. Для ее установки потребуется сделать отверстие в этой детали.

    Универсальная камера устанавливается на любую подходящую поверхность. Закрепить ее можно на скотч или шурупы. Ее очень заметно, для крепления потребуется сделать отверстия в корпусе. Камера заднего вида в рамке номерного знака может быть поставлена почти на любую модель автомобиля. К сожалению, ее очень легко украсть.

    Камера должна выводить изображение на удобное для водителя устройство. Это может быть автонавигатор, экран устройства автомобиля, отдельный монитор, закрепленный на приборной панели. Устройство должно быть совместимо с камерой.

    Способов связи камеры и монитора может быть два. Первый проводной, второй беспроводной.

    • Первый способ осуществляется по кабелю. Из плюсов – такой способ не зависит от качества связи. Сложность заключается в необходимости проведения кабеля через весь салон.
    • Беспроводной способ осуществляется при помощи радиоволн. При таком способе оборудование намного проще установить, однако, радиоволны могут передавать изображение с помехами. Кроме того, такой сигнал действует только на расстоянии не дальше пятнадцати метров.

    Большинство беспроводных камер представляют собой обычные камеры, с подключенным радиомодулем. Видеосигнал передается либо при помощи FM соединения, либо при помощи соединения WiFi. Первый способ подходит для вывода на автонавигаторы, второй для вывода на планшет или смартфон. Во втором случае на устройство вывода нужно установить специальное приложение.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
