Ремонт двигателя на ВАЗ 2103 – рассматриваем все моменты

Ремонт двигателя ВАЗ-2103

Автомобиль ВАЗ-2103 является малолитражным автомобилем «Жигули». Его отличают хорошие динамические качества и комфортность. Основное отличие автомобилей заключается в моторах с разными рабочими объемами цилиндров. Но как правило, ремонт двигателя ваз 2103 не отличаются.

Расположение узлов и двигателей на ВАЗ-2103 классическая, т.е. силовой агрегат расположен спереди вдоль осевой линии автомобиля, задний ведущий привод. Крутящий момент от двигателя передается на заднею ось через узлы трансмиссии: сцепление, МКПП, карданная и полуоси заднего моста. Двигатель ВАЗ-2103 закреплен в трех точках на резиновых опорах.

В конструкции ВАЗ-2103 соблюдены требования активной и пассивной безопасности, которым на Волжском автозаводе уделили большое внимание. ВАЗ-2103 отвечает всем требованиям по безопасности Европейской Экономической комиссии ООН.

На ваз 2103 устанавливаются унифицированные моторы с различной мощностью в зависимости от модели и модификации.

Моторы — четырехтактные, с карбюратором, рядные, с верхним распределительным валом. Система смазки мотора обладает полнопоточным масляным фильтром и нуждается в применении специальных масел с комплексом присадок, для придания маслу высоких смазочные свойства, стойкости от окисления и позволяющих работать двигателю на повышенных оборотах.

Система вентиляции картера имеет закрытый тип, которая обеспечивает отсос газов из картера во впускной трубопровод и увеличивает срок использования двигателя. Жидкостная система охлаждения имеет закрытый тип.

Ремонт двигателя ваз 2103 происходит в результате изменения технического состояния элементов мотора по причине их износа:

  1. Механический износ наблюдается из-за стирания частиц с поверхности элементов двигателя.
  2. Абразивный износ возникает в результате царапающего действия более твердых частей одной из сопряженных деталей, частиц пыли, попавших со смазкой.
  3. Коррозийный износ возникает в результате воздействия кислот, щелочей, кислорода.
  4. Усталостный износ возникает в результате воздействия многократных переменных нагрузок.

Большинство элементов двигателя автомобиля подвергается сразу нескольким видам износа.

Работающие вместе элементы имеют определенные зазоры, которые регулируются при конструировании механизмов и узлов. В период приработки износ работающих элементов интенсивен. В результате износа неровности поверхностей уменьшаются, растет площадь контакта, удельные нагрузки уменьшаются, темп износа уменьшается и становится в нормальную степень.

В результате износа элементов зазоры постепенно увеличиваются. До определенной точки, износ не влияет на нормальную работу двигателя. Но с годами размеры элементов превышают предельно допустимые, нормальная работа пар элементов нарушаются, возникают не предвиденные нагрузки, которые ускоряют износ. Зазоры возрастают, что приводит к поломке элементов или самого двигателя. Поэтому, что бы избежать ремонт двигателя ваз 2103

Как уменьшить расходы на ремонт двигателя

Важно вовремя, т.е. до наступления аварийного износа, отремонтировать узел – при этом расходы на ремонт будут значительно меньше.

Ремонт двигателя ваз 2103 нужно делать в зависимости от условий эксплуатации от 50 тыс., и от 100 тыс., и от 200 тыс. км пробега и более – многое зависит от вовремя проведенного обслуживания. Срок пробега до капитального ремонта двигателя ваз 2103, установленный заводом, определяется в зависимости от средней нагрузки в эксплуатации.

Средняя нагрузка ваз 2103 считается около 200 кг, примерно 3 взрослых человека в автомобиле. А если нагрузка ваз 2103 составляет 400 кг в большей части пробега, то до капитального ремонта вдвое меньше.

Если же мотор ваз 2103 работает постоянно на высоких оборотах из-за высоких скоростей движения, капитальный ремонт требуется часто. Например, спортивные автомобили ремонтируют почти перед каждым заездом, так как они исчерпывают ресурс на предыдущих заездах.

Нужен ли ремонт двигателя ваз 2103 можно определить с помощью диагностики работающего мотора без приборов по косвенным признакам: акустическим, визуальным и эксплуатационным.

Подробное описание ремонта двигателя ваз смотрите в статьях:

Лада 2101 ☢ URBAN ☢ › Бортжурнал › Капитальный ремонт двигателя ваз 2103 для 011

Всем Привет в продолжение записи о Ремонте ГБЦ
ГБЦ была полностью приведена в порядок, теперь нужно было найти новый блок цилиндров 2103 без ремонта так как старый был с трещиной.
На разборке предложили два блока в стандартном размере один с номером другой без номера, выбрали 03 блок с номером забегая на перёд можно сказать зря можно было брать и без номера но Ошибку я сделал совсем в другом которая мне будет стоить кругленькую сумму но на моё усмотрение платить или нет но вообщем сейчас не об этом.
Блок отвезли на проточку под 1й ремонт, там же сразу проверили колено с ним всё ок.Но прошло пару дней и мне позвонили с такой новостью что в втором цилиндре есть задир который можно убрать только при проточке как минимум до 2 ремонтного размера или гильзовать, я выбрал гильзовать этот цилиндр.Позвонил на разборку где брал блок цилиндров рассказал ситуацию и был немного удивлён что продавец сказал что возместит 50% от стоимости за гильзовку.
Блок гильзанули, проточили, увязали поршня и т.д. вообщем сделали всё что нужно для кап ремонта.
Теперь остаётся Повеселится со Сборкой Двигателя
Забрали блок с ремонта и конечно же в спешке забыли забрать коленвал поехали обратно за коленвалом но это не последняя ситуация.
Планировали собрать часов за 6 в принципе так бы и получилось если бы не полукольца-полумесяцы коленвала которые были только в одном размере +0,75 в магазине в 5 минутах ходьбы

Теперь нужно подобрать полумесяцы что коленвал можно было прокрутить и был небольшой ход.Но не всё так просто полумесяцы были слишком большие, а в магазине рядом меньшего размера не было.Поехали на автобазар купили полумесяцы +0,25 и 0,50 чтобы как мы думали не ездить ещё раз, заодно взял новый маслонасос и комплект сцепления.
Вернулись в гараж, а полумесяцы +0,25 слишком большие
-значит нужны STD, решили поехать в ближайший магазин, и купить STD чтобы не ехать на авторынок.Зря поехав магазин Автомодус там мы взяли полумесяцы якобы в стандартном размере и сравнили слава богу там же с +0,25 и они абсолютно одинаковые, поняли что с продавщицей спорить бесполезно что это не STD поехали снова на авторынок за STD на авторынке уже купили нужные полукольца и набор щупов.
Но уже на поиск такой мелочи было потрачено больше трёх часов.
Дальше со сборкой особых проблем уже не было кроме того как выпрессовать подшипник коленвала но и это мы побороли за минут 30 с помощью пасты для мытья рук

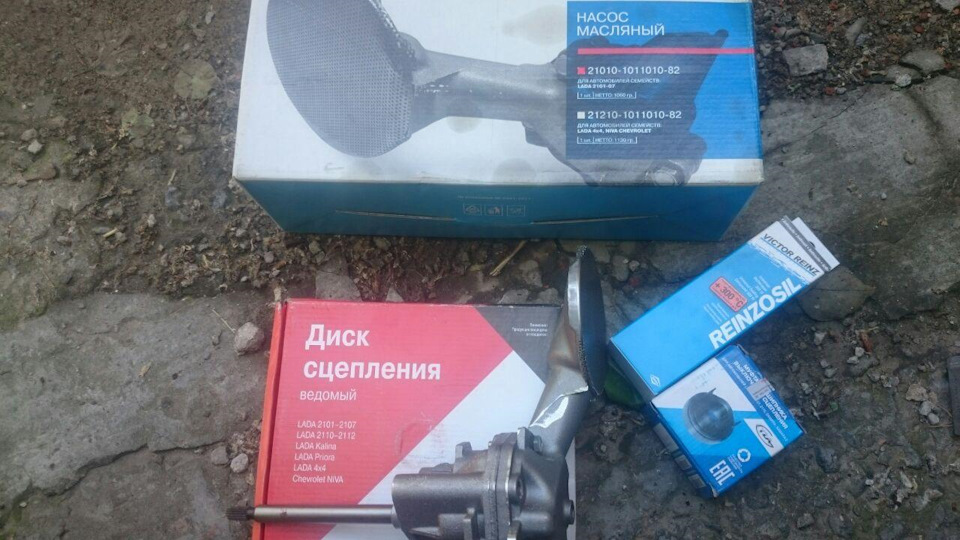

По ценам на запчасти на момент ремонта:
Полумесяц -30 шт
Цилиндр сцепления -235
Комплект сцепления -1485
Масло Насос -600
Комплект прокладок-250
Подушка двигателя -135 шт
Цепь -225
Вкладыш -130
Поддон -235
Яблоко сцепы -15
Пыльник вилки-25
Заглушка блока -4
Шпонка распедвала -12
Поршни -430
Кольца -380
Пальцы -280
Масло Elf 10w40 5 литров и фильтр KNECHT = 611 грн
Брал всё в разных местах по этому всех цен не найду
Если не считать время поездок в магазин и на базар на сборку ушло около 6 часов
Затраты на ремонт гбц
стоимость одно клапан разобрать собрать притереть т.д. 130грн*8штук =1040 грн
шлифовка мойка гбц порядка 600грн
ремонт блока:
Блок 03 = 1500 грн
Гильза + работа 850 грн
Хонинговка мойка и т.д. 1650 грн.
Итого 10431 грн без стоимости запчастей ГБЦ и других мелочей
По мере того как найду цены буду дополнять
Направляющие клапанов 300грн
Сальники клапанов 100грн
Клапана 600 грн
Болты ГБЦ 250
Всем Удачи.Ну а мы едем дальше ведь впереди ждут новые сюрпризы от двигателя

Ремонт двигателя на ВАЗ 2103. Рассматриваем все моменты

Немного теории

Ремонт двигателя ВАЗ 2103 может осуществляться самостоятельно или с привлечением авто мастеров. Время беспощадно ко всем деталям. В тех, которые активно задействованы в работе особенно, продолжить работу может правильная эксплуатация. Это в первую очередь умеренная езда, то есть если вы любите «положить стрелку» то будьте готовы, что и к мастеру будете ездить часто, в лучшем случае, а в худшем вам просто придется попрощаться с двигателем.

Умеренная температура, не перегревать и не ездить «на холодную хорошо прогревать двигатель зимой.

Своевременная замена масла и контроль наличия всех жидкостей в авто. Своевременный проход технического обслуживания. Замена всех фильтров. Использование только качественного масла, топлива и расходных материалов. При поездках по трассе на дальние расстояния, ехать так же с умеренной скоростью.

Если же все-таки ваш автомобиль подвел вас в один момент и сломался, то самым первым что вам следует выполнить – это качественная диагностика. Только добросовестное выявление проблемы позволит ее решить. Ведь не зная, что «лечить» можно повредить и «здоровые» детали.

Качественная компьютерная диагностика двигателя выявит причину поломки. Через некоторое время после устранения неисправности, следует провести диагностику повторно, что бы удостовериться, что ремонтируемые детали двигателя «притерлись» друг с другом.

Расходные материалы

Двигатель основная часть автомобиля, поэтому не все детали у нее «вечные». К расходных можно отнести в первую очередь, свечи зажигания. Подбирать их следует, отталкиваясь от манеры езды, а так же от степени средней загруженности двигателя. Но лучше всего использовать заводские детали.

Фильтры; масляные, топливные и воздушные. Менять следует регулярно, покупать исключительно новые, сертифицированные и в соответствии с вашим двигателем.

С новыми фильтрами автомобиль едет «бодрее», это означает, что и его износостойкость увеличится. Так же следует менять ремень ГРМ. Потому что он выполнен из резины и ресурс у него очень маленький по сравнению с металлическими деталями.

Именно такие мелочи, как некачественное масло, в будущем приводят к вопросам – как провести ремонт двигателя на ВАЗ 2103. Вам в свою очередь следует следить за работоспособностью этих датчиков. Ведь они, как правило, выполнены из менее износостойких материалов, а результат их работы может своеобразно отразиться на устройстве автомобиля.

Так же не стоит забывать о качестве изоляции проводки, следует бережно относиться ко всем связующим ее механизмов.

Двигатель деталь конечно с одной стороны независима, и может работать «соло» но когда речь идет о двигателе автомобиля, то здесь зависима каждая деталь друг от друга. Поэтому следить за целостностью подвески так же необходимо, и за кузовом в целом.

Развал схождение. Обязательно правильно балансировать градус и угол наклона колеса, так как влияние работы подвески напрямую связано с работой двигателя. Подробнее читайте в статье — «Когда нужно делать развал схождение».

Будьте осторожнее за рулем, следите за всеми датчиками и не затягивайте с техническим осмотром вашего автомобиля!

Полезная информация? Сохраните у себя, чтобы не потерять

Ремонт двигателя на ВАЗ 2103 – рассматриваем все моменты

Действия в чрезвычайных ситуациях
Ежедневные проверки
Инструкция по эксплуатации
Предостережения и правила техники
Основные инструменты, измерительные
Двигатель и его системы
Трансмиссия
Ходовая часть
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Газобаллонное оборудование
Приборы освещения
Электросхемы

В 1972 году Волжский автомобильный завод запустил в производство новую модель «Жигулей» — полный аналог итальянского седана FIAT 124 Speciale 1968 года, конструкцию которого переработали аналогично тому, как в свое время базовый FIAT 124 превратился в ВАЗ-2101. Автомобиль получил название, по принятой в стране классификации, BA3-2103. Освоение производства модели предусматривалось соглашением с концерном FIAT несколько позже выпуска модели-прототипа, а в качестве силового агрегата использовался 1,5-литровый двигатель 2103 мощностью 73 л. с. Естественно, для абсолютного большинства населения страны новый автомобиль казался совершенно новым, более комфортабельным и престижным, по сравнению с уже выпускавшимися ВАЗ-2101.
В том же году началось производство модели ВАЗ 21035 — полностью идентичной BA3-2103, но с более экономичным двигателем ВАЗ-2101 мощностью 64 л. с. Производство BA3-21033 с 1,3-литровым двигателем ВАЗ-21011 (70 л. с.) началось в 1977 году.
Салон BA3-2103 значительно отличался от салона «копейки». За счет иной конструкции сидений удалось увеличить пространство над головой, по сравнению с ВАЗ-2101, на 15 мм, а расстояние от потолка до сиденья составляет 860 мм. Панель приборов с часами и тахометром и отличная от предыдущих «Жигулей» обивка салона для начала 1970-х смотрелись довольно богато, а последующая ВАЗ-2106 смотрелась еще более выигрышно. Салон BA3-2103 ни разу не модернизировали вплоть до конца производства (1984 год). Качество сборки в те времена заслуживало уважения: величина зазоров кузовных панелей и подгонка дверей нареканий не вызывали.
До появления на рынке более престижной ВАЗ-2106 и некоторое время после того BA3-2103 заслуженно считалась самой комфортабельной и динамичной. Ее популярность в конце 1970-х была даже больше, чем недавно появившихся «шестерки» и «Нивы», которых считали неоправданно «усложненными* и дорогими.
В 1976 году на заводе в Тольятти освоили производство модели ВАЗ2106, которая, по сути, представляла собой модернизированный BA3-2103 с лучшими динамическими качествами, комфортабельностью, внутренним и наружным оформлением кузова. Тогда никто не мог и предположить, что именно эта модель станет самой популярной и массовой продукцией Волжского автозавода.
В отличие от BA3-2103, ВАЗ-2106 оснащается более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1.6 л, обеспечивающим максимальную скорость 150 км/час и приличную для того времени динамику — 16 секунд до 100 км/час. Передние сдвоенные фары получили пластмассовые «очки», изменилась облицовка радиатора, появились другие бамперы с пластмассовыми «клыками» и «уголками», задние фонари объединились с подсветкой номерного знака.
Салон «шестерки» смотрелся еще более выигрышно, чем в BA3-2103, а по сравнению с автомобилями «Москвич» эти пятиместные седаны вообще были верхом комфорта и престижа для широких слоев автолюбителей СССР. Рельефные сиденья с подголовниками, панель приборов с тахометром, прекрасная звукоизоляция и качество сборки вот те составляющие, которые даже спустя 30 лет служат весомым аргументом при выборе этого автомобиля.
В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 73-сильным двигателем BA3-2103 и BA3-21063 с 1,3- литровым 64-сильным двигателем ВАЗ-21011. Особой популярностью данные модификации в народе не пользовались, но в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшившим динамику, поэтому масштаб производства моделей постоянно нарастал.
В 1977 году, в связи с меняющейся технологией, произошло изменение электрики на BA3-2103 и ВАЗ-2106: начали устанавливать новые клеммы и соединения электропроводки. С 1986 года стали устанавливать новое реле.
За годы выпуска несколько модернизаций претерпел карбюратор. Первую — в 1974 году, когда его конструкцию лишь слегка пересмотрели, а в 1976-м добавили винт качества. В 1980 году стали устанавливать карбюратор типа «Озон» модели 2107.
В 1982 году была проведена очередная модернизация. На ВАЗ-2106 стали устанавливать немного измененные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования.
С 1985 года поначалу на экспортные модификации, а затем иногда и на модели для внутреннего рынка начали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ21074, что значительно снижает расход топлива на трассе и шум от двигателя.
В 1990 году на ВАЗе освоили своего рода комплектацию люкс — ВАЗ21065, со стандартным двигателем ВАЗ2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогеновыми фарами, улучшенной обивкой салона и иными подголовниками сидений. Кроме того, модификацию отличали бамперы от ВАЗ-2105, электроподогрев заднего стекла, более мощный генератор и пятиступенчатая коробка передач. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными указателями поворотов и несколько иной электрической схемой.
В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций BA3-2103 и ВАЗ-2106, выпускаемых с 1972 года.

Читать еще:  Можно ли ездить на зимней резине летом и какой штраф
BA3-2103
1200 (21035)
Годы выпуска: с 1972 по 1983
Тип кузова: седан
Объем двигателя: 1198 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 11.2/8.2 л/100 км
1300(21033)
Годы выпуска: с 1977 по 1983
Тип кузова: седан
Объем двигателя: 1295 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 11.0/8.3 л/100 км
1500(2103)
Годы выпуска: с 1972 по 1983
Тип кузова: седан
Объем двигателя: 1458 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 11.5/8.4 л/100 км
ВАЗ-2106
1300(21063)
Годы выпуска: с 1976 по 1993
Тип кузова: седан
Объем двигателя: 1295 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 11.0/8.3 л/100 км
1500(21061)
Годы выпуска: с 1976 по настоящее время
Тип кузова: седан
Объем двигателя: 1458 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 11.1/8.0 л/100 км
1600 (2106)
Годы выпуска: с 1976 по настоящее время
Тип кузова: седан
Объем двигателя: 1569 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 10.1/7.5 л/100 км
1600 (21064/21065)
Годы выпуска: с 1976 по настоящее время
Тип кузова: седан
Объем двигателя: 1569 см3
Дверей: 4
КП: мех.
Топливо: бензин АИ-92
Емкость топливного бака: 39 л
Расход (город/шоссе): 10.3/7.4 л/100 км

Содержание этой страницы защищено авторским правом. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации ЗАПРЕЩЕНО и преследуется в соответствии с действующим законодательством.

Двигатель ваз 2103

Неисправности и ремонт двигателя 2103

Двигатель ВАЗ 2103 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод. Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Основные отличия двигателя 2103 от 2101 увеличенная высота блока на 8,8мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л. Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов, об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно. К другим проблемам, к арбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут . Тем не менее, п о народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится удивляться почему же классика до сих пор ездит по нашим с вами улицам.

Техобслуживание

Учитывая устройство ДВС, производитель рекомендует следующие графики технического обслуживания:

Объект техобслуживанияВремя или пробег (что наступает раньше)
Цепь ГРМзамена через 100000 км
Батарея АКБ1 год/20000
Зазор в клапане2 года/20000
Вентиляция картера2 года/20000
Ремни, приводящие в действие навесное оборудование2 года/20000
Топливопровод и крышка бака2 года/40000
Масло моторное1 год/10000
Фильтр масляный1год/10000
Фильтр воздушный1 – 2 года/40000
Фильтр топливный4 года/40000
Фитинги и шланги обогрева/охлаждения2 года/40000
Жидкость охлаждающая2 года/40000
Датчик кислородный100000
Свеча зажигания1 – 2 года/20000
Коллектор выпускной1 год

Ремонт двигателя ВАЗ-2103 вполне реально сделать своими силами

Конструкция данного силового агрегата достаточно простая. Соответственно, многие автолюбители самостоятельно могут сделать все ремонтные работы, связанные с двигателем. Такой вариант помогает сэкономить определенную сумму в связи с отсутствием необходимости оплачивать работу мастеров. Есть целый ряд признаков, указывающих на необходимость проведения ремонта. Среди них следует выделить:

  • выросший расход топлива и масла;
  • дымный выхлоп явного синеватого оттенка;
  • неравномерная работа мотора в режиме холостого хода;
  • появление нагара на свечах;
  • явно снизившаяся мощность и вялая динамика;
  • троение;
  • «чихание» карбюратора;
  • «выстрелы» в глушителе;
  • постоянный перегрев.

Наиболее простой вид ремонта двигателя – это замена расходников. В принципе, данные работы можно даже отнести к обслуживанию. Если вы хотите, чтобы мотор вашей «тройки» служил долго, следует своевременно менять свечи, фильтра, масло. Каждые 10 тысяч километров нужно обязательно регулировать клапаны.

Описывать все возможные варианты ремонта не имеет смысла. Наверное, более правильно будет рассказать о том, как осуществляется разборка двигателя. Непосредственно перед этим следует снять мотор с автомобиля и тщательно его вымыть. Теперь можно приступать непосредственно к разборке. Снимаем карбюратор, предварительно отсоединив шланги и тягу привода дроссельной заслонки, после этого – трамблер и топливный насос, датчик температуры охлаждающей жидкости. Теперь можно выкрутить свечи. Далее наступает очередь всех шлангов и патрубков системы охлаждения.

Масляный фильтр откручивается с помощью специального приспособления. Оно есть в гараже у многих автолюбителей советской закалки. Поэтому если у вас такого нет, поспрашивайте у знакомых, чтобы не трать лишние деньги на покупку. После того как открутили фильтр, можно снимать датчик давления масла. Следующий этап – демонтаж сапуна вентиляции картера и всего узла. Теперь снимаем фиксатор сливной трубки и снимаем маслоотделитель.

Храповик также откручивается с помощью специального ключа. Теперь фиксируем его от проворачивания и снимаем шкив коленвала. После этого можно приступать к демонтажу крышки привода распредвала и головки цилиндров. Далее нужно будет немного попотеть. Сперва следует отвернуть болты, удерживающие звездочки масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось лишь отвернуть ограничительный палец и снять звездочки. Все – можно вытаскивать цепь.

Теперь приступаем к демонтажу коленвала. Здесь сперва нужно открутить гайки шпилек крепления корпуса подшипников. После этого последние снимаются вместе с коленвалом. Далее нужно отвернуть болты крепления и снять головку цилиндров вместе с коллекторами. Оттуда вынимаем валик привода маслонасоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вынимаем звездочку коленвала. Для того чтобы извлечь поршни и шатуны, предварительно раскручиваем гайки соответствующих болтов. Здесь стоит подчеркнуть один важный момент. Опытные автолюбители советуют обязательно помечать шатуны, вкладыши (равно как и их крышки) а также поршни. Это нужно для того, чтобы при обратной сборке вы ничего не перепутали.

После этого можно откручивать болты крепления маховика и снимать шайбу. Здесь, в принципе, все просто. Далее снимаем уже сам маховик, после чего с помощью съемника вытаскиваем из гнезда в коленвале подшипник первичного вала КПП. Впрочем, последнее действие можно сделать и позже. Это, как говорится, на ваше усмотрение. Теперь нам осталось только лишь снять держатель сальника коленвала, коренные вкладыши (предварительно открутив соответствующие болты), ну и сам коленчатый вал. Вот и все – разборка двигателя закончена.

Вам осталось лишь определить, какие из деталей нуждаются в замене, купить новые, и осуществить сборку в обратном порядке. Как видим, ничего особо сложного здесь действительно нет. Конечно, придется потратить определенное время, да и место для проведения такой работы есть не у каждого автолюбителя. Тем не менее многие владельцы «троек» предпочитают ремонтировать свои автомобили собственными руками.

Особенности конструкции

Первоначально на этапе проектирования особенностью для двигателя стало верхнее расположение распредвала:

  • ход поршня снизился на 5,5 мм в сравнении с эталоном Фиат 124;
  • диаметр цилиндра увеличился на 3 мм.

Эта модернизация обеспечила приемистость и быстрый набор скорости. Кроме того, двигатель 2101 имел следующие нюансы конструкции:

  • цепная передача ГРМ;
  • недоработанные модели карбюраторов;
  • капитальный ремонт через 20000 км пробега.

Цепь ГРМ

Сразу после выпуска первого ДВС этой серии производитель АвтоВАЗ выпустил мануал, в котором указал, какое масло в двигатель заливать, и привел описание параметров ДВС для увеличения ресурса движков. Таким образом, у владельцев следующих трех поколений моторов не возникало вопросов, какое масло лить, и в каком количестве.

Технические характеристики двигателя 2103

В третьем по счету ДВС 2103 производитель АвтоВАЗ вернул исходный диаметр цилиндра 76 мм и увеличил объем камеры сгорания, поэтому технические характеристики мотора имеют вид:

прокладка головки цилиндров 0,05 мм

класс В – 76,01 – 76,02 мм

класс С – 76,02 – 76,03 мм

класс D – 76,03 – 76,04 мм

класс Е – 76,04 – 76,05 мм

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

класс С – 75,96 – 75,97 мм

класс Е – 75,98 – 75,99 мм

поршневых колец – 110 мм относительно плоскости разреза

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

смешанный цикл 8,9 л/100 км

город – 9,4 л/100 км

реальный 200000 км

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

количество посадочных отверстий – 6 штук

маховик – 83,3 – 84,38 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 80,36 – 84,38 Нм (коренной) и 51 – 53,5 Нм (шатунный)

головка цилиндров – две стадии 39,2 Нм, 112,7 Нм

Конструкция ДВС 2103

Как производится ремонт автомобиля ВАЗ 2103?

Ремонт автомобиля ВАЗ 2103 во многом похож на работы с моделью 2101. Поскольку двигатели у этих машин лишь слегка отличаются размерами, проблемы возникают идентичные. Большинство автомобилей этих моделей уже являются ветеранами автопрома и доживают последние годы, но их владельцы все еще не сдаются и ремонтируют свои машины. От каждого владельца Жигулей можно услышать дельный совет, как продержать свою машину на ходу.

Особенности двигателя

Карбюраторный двигатель ВАЗ 2103 с четырьмя цилиндрами имеет объем всего 1,5 л. Предел эксплуатационных возможностей движка, по заводским расчетам, составляет около 125-130 тыс. км, но может достигать почти 200, если за ним постоянно ухаживать. На самом деле предел рабочего состояния может быть еще больше, если вовремя менять все детали. Проблемы у такого мотора часто возникают с перегреванием (это при довольно слабых характеристиках движка), а также с цепным приводом, который требует постоянной перетяжки.
Общая мощность мотора — 71 л. с., при этом максимальное количество оборотов в минуту может достигать всего 5-6 тыс. Несмотря на слабые характеристики, у двигателя ВАЗ 2103 есть несколько неоспоримых преимуществ:

Вывод: мотор средненький, но служить может очень долго. Чтобы он отработал десяток лет, за ним требуется уход, постоянная замена рабочих жидкостей и деталей и своевременный ремонт. Теперь более детально об уходе.

Читать еще:  Самостоятельно делаем бампер из стекловолокна: пошаговая инструкция

Длительная эксплуатация

Для автомобиля ВАЗ модели 2103 очень важен уход. Своевременная замена масла, свечей, топлива и деталей значительно продлевает рабочий срок двигателя, поэтому серьезный ремонт в таких условиях практически не нужен.

Много внимания следует уделить подбору масла. Поскольку именно механический износ большинства деталей является главной проблемой, сулящей скорую поломку двигателя, нужно выбрать хорошую техническую жидкость с оптимальным набором присадок. При замене масла желательно заменить и масляный фильтр. Количество жидкости при замене должно составлять 3,5 л из 3,75 л. Помимо механического износа, при использовании качественного масла получится избежать еще и коррозийных повреждений деталей.

Не стоит забывать менять также воздушный фильтр. Замена и проверка состояния обоих фильтров должна проводиться регулярно.

Если частый ремонт двигателя ВАЗ не входит в ваши планы, обратите свое внимание на состояние других элементов. Замена датчиков, ремня ГРМ и свечей позволяет поддерживать хорошее состояние всего узла.

В случаях когда двигатель начинает глохнуть, попробуйте изменить марку бензина.

Какие детали подлежат ремонту?

Проблем у двигателя ВАЗ 2103 много.

Но стоит рассмотреть самые популярные из них:

  1. Первое, что вас должно насторожить, — это стук со стороны капота в режиме холостого хода. Такой звук раздается, если зазоры клапанов нужно подрегулировать. Регулировка проводится своими руками, если есть схема положения элементов в клапанном механизме.
  2. Вторая проблема — быстрый износ коленвала. В случае если деталь на пределе, поломка может произойти внезапно или вы услышите характерный стук со стороны двигателя, чуть менее различимый, чем в первом случае. Ремонт своими руками состоит из демонтажа и замены коленвала.
  3. Перегрев двигателя может быть вызван неисправной системой охлаждения. Стоит проверить вентилятор, помпу и термостат. Иногда причиной перегрева может стать бензин с высоким октановым числом.
  4. В случае если со стороны двигателя повалил дым, проверьте поршневые кольца и карбюратор. Скорее всего, масло попало в камеру сгорания из-за прогаров. Реже выходят из строя сальники клапанов, что может привести к необходимости проводить капитальный ремонт двигателя ВАЗ.

Во всех перечисленных случаях нужно менять детали на новые, а от старых избавляться.

Рекомендации

Не забывайте, что для двигателя ВАЗ 2103 высокая скорость очень губительна.

Перегрев и перегрузка узла может привести к серьезному повреждению деталей, после чего придется менять много элементов конструкции. Не стоит выжимать максимум на трассе без установки специальных деталей, иначе мотор превратится в котел с огнем.

Если не хотите часто проводить ремонт двигателя ВАЗ, заменяйте изношенные детали на аналогичные. Если вы установите более мощные запчасти, то конструкция может просто не выдержать.

Единственный вариант повысить производительность таких слабеньких движков — установка дополнительных деталей. В случае с Жигулями хорошим вариантом повышения мощности станет установка новых поршней и ГБЦ, а также обновление элементов выхлопной системы. Для этого понадобится провести расточку цилиндров до 79-82 мм. Иные варианты тюнинга сказываются на общем ресурсе автомобиля, поэтому крайне не рекомендуются.

Обслуживание двигателей ВАЗ не составит труда, если требуется замена деталей в домашних условиях. При наличии инструкции можно демонтировать и заменить практически любой элемент узла двигателя. Но если вы не уверены в причине поломки, лучше посетить СТО, где мастер сможет выявить и устранить неисправность.

Самостоятельный ремонт двигателя ВАЗ-2103

ВАЗ-2103, до сих пор колесящий по российским просторам, сегодня находится в достаточно преклонном, по автомобильным меркам, возрасте. Соответственно, их владельцам приходится все чаще сталкиваться с необходимостью проведения ремонта, в том числе и двигателя. Согласно рекомендации завода-изготовителя, ресурс данного мотора составляет 125 тысяч километров. На практике силовые агрегаты «тройки» выхаживали гораздо больше, конечно, при условии бережного отношения, а также грамотного и своевременного обслуживания.

Какие детали подлежат ремонту?

Проблем у двигателя ВАЗ 2103 много.

Но стоит рассмотреть самые популярные из них:

  1. Первое, что вас должно насторожить, — это стук со стороны капота в режиме холостого хода. Такой звук раздается, если зазоры клапанов нужно подрегулировать. Регулировка проводится своими руками, если есть схема положения элементов в клапанном механизме.
  2. Вторая проблема — быстрый износ коленвала. В случае если деталь на пределе, поломка может произойти внезапно или вы услышите характерный стук со стороны двигателя, чуть менее различимый, чем в первом случае. Ремонт своими руками состоит из демонтажа и замены коленвала.
  3. Перегрев двигателя может быть вызван неисправной системой охлаждения. Стоит проверить вентилятор, помпу и термостат. Иногда причиной перегрева может стать бензин с высоким октановым числом.
  4. В случае если со стороны двигателя повалил дым, проверьте поршневые кольца и карбюратор. Скорее всего, масло попало в камеру сгорания из-за прогаров. Реже выходят из строя сальники клапанов, что может привести к необходимости проводить капитальный ремонт двигателя ВАЗ.

Во всех перечисленных случаях нужно менять детали на новые, а от старых избавляться.

Ремонт двигателя ВАЗ-2103 вполне реально сделать своими силами

Конструкция данного силового агрегата достаточно простая. Соответственно, многие автолюбители самостоятельно могут сделать все ремонтные работы, связанные с двигателем. Такой вариант помогает сэкономить определенную сумму в связи с отсутствием необходимости оплачивать работу мастеров. Есть целый ряд признаков, указывающих на необходимость проведения ремонта. Среди них следует выделить:

  • выросший расход топлива и масла;
  • дымный выхлоп явного синеватого оттенка;
  • неравномерная работа мотора в режиме холостого хода;
  • появление нагара на свечах;
  • явно снизившаяся мощность и вялая динамика;
  • троение;
  • «чихание» карбюратора;
  • «выстрелы» в глушителе;
  • постоянный перегрев.

Наиболее простой вид ремонта двигателя – это замена расходников. В принципе, данные работы можно даже отнести к обслуживанию. Если вы хотите, чтобы мотор вашей «тройки» служил долго, следует своевременно менять свечи, фильтра, масло. Каждые 10 тысяч километров нужно обязательно регулировать клапаны.

Описывать все возможные варианты ремонта не имеет смысла. Наверное, более правильно будет рассказать о том, как осуществляется разборка двигателя. Непосредственно перед этим следует снять мотор с автомобиля и тщательно его вымыть. Теперь можно приступать непосредственно к разборке. Снимаем карбюратор, предварительно отсоединив шланги и тягу привода дроссельной заслонки, после этого – трамблер и топливный насос, датчик температуры охлаждающей жидкости. Теперь можно выкрутить свечи. Далее наступает очередь всех шлангов и патрубков системы охлаждения.

Делать это нужно аккуратно, если, конечно, вы не планируете их менять. После этого следует ремень привода помпы и генератора, вслед за которыми демонтируются и сами эти узлы.

Масляный фильтр откручивается с помощью специального приспособления. Оно есть в гараже у многих автолюбителей советской закалки. Поэтому если у вас такого нет, поспрашивайте у знакомых, чтобы не трать лишние деньги на покупку. После того как открутили фильтр, можно снимать датчик давления масла. Следующий этап – демонтаж сапуна вентиляции картера и всего узла. Теперь снимаем фиксатор сливной трубки и снимаем маслоотделитель.

Храповик также откручивается с помощью специального ключа. Теперь фиксируем его от проворачивания и снимаем шкив коленвала. После этого можно приступать к демонтажу крышки привода распредвала и головки цилиндров. Далее нужно будет немного попотеть. Сперва следует отвернуть болты, удерживающие звездочки масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось лишь отвернуть ограничительный палец и снять звездочки. Все – можно вытаскивать цепь.

Теперь приступаем к демонтажу коленвала. Здесь сперва нужно открутить гайки шпилек крепления корпуса подшипников. После этого последние снимаются вместе с коленвалом. Далее нужно отвернуть болты крепления и снять головку цилиндров вместе с коллекторами. Оттуда вынимаем валик привода маслонасоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вынимаем звездочку коленвала. Для того чтобы извлечь поршни и шатуны, предварительно раскручиваем гайки соответствующих болтов. Здесь стоит подчеркнуть один важный момент. Опытные автолюбители советуют обязательно помечать шатуны, вкладыши (равно как и их крышки) а также поршни. Это нужно для того, чтобы при обратной сборке вы ничего не перепутали.

После этого можно откручивать болты крепления маховика и снимать шайбу. Здесь, в принципе, все просто. Далее снимаем уже сам маховик, после чего с помощью съемника вытаскиваем из гнезда в коленвале подшипник первичного вала КПП. Впрочем, последнее действие можно сделать и позже. Это, как говорится, на ваше усмотрение. Теперь нам осталось только лишь снять держатель сальника коленвала, коренные вкладыши (предварительно открутив соответствующие болты), ну и сам коленчатый вал. Вот и все – разборка двигателя закончена.

Вам осталось лишь определить, какие из деталей нуждаются в замене, купить новые, и осуществить сборку в обратном порядке. Как видим, ничего особо сложного здесь действительно нет. Конечно, придется потратить определенное время, да и место для проведения такой работы есть не у каждого автолюбителя. Тем не менее многие владельцы «троек» предпочитают ремонтировать свои автомобили собственными руками.

Рекомендации

Не забывайте, что для двигателя ВАЗ высокая скорость очень губительна.

Перегрев и перегрузка узла может привести к серьезному повреждению деталей, после чего придется менять много элементов конструкции. Не стоит выжимать максимум на трассе без установки специальных деталей, иначе мотор превратится в котел с огнем.

Если не хотите часто проводить ремонт двигателя ВАЗ, заменяйте изношенные детали на аналогичные. Если вы установите более мощные запчасти, то конструкция может просто не выдержать.

Единственный вариант повысить производительность таких слабеньких движков — установка дополнительных деталей. В случае с Жигулями хорошим вариантом повышения мощности станет установка новых поршней и ГБЦ, а также обновление элементов выхлопной системы. Для этого понадобится провести расточку цилиндров до 79-82 мм. Иные варианты тюнинга

Обслуживание двигателей ВАЗ не составит труда, если требуется замена деталей в домашних условиях. При наличии инструкции можно демонтировать и заменить практически любой элемент узла двигателя. Но если вы не уверены в причине поломки, лучше посетить СТО, где мастер сможет выявить и устранить неисправность.

Двигатель ВАЗ 2103 – переходный вариант мотора третьего поколения

По аналогии с предыдущими модификациями линейки ДВС двигатель ВАЗ 2103 сохранил верхнее расположение распредвала. Увеличена мощность мотора, навесное оборудование вращается ремнем, цепь осталась только на звездочке ГРМ.

Технические характеристики двигателя 2103

В третьем по счету ДВС 2103 производитель АвтоВАЗ вернул исходный диаметр цилиндра 76 мм и увеличил объем камеры сгорания, поэтому технические характеристики мотора имеют вид:

класс В – 76,01 – 76,02 мм

класс С – 76,02 – 76,03 мм

класс D – 76,03 – 76,04 мм

класс С – 75,96 – 75,97 мм

толщина вкладыша – 1,448 мм

смешанный цикл 8,9 л/100 км

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

количество посадочных отверстий – 6 штук

маховик – 83,3 – 84,38 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 80,36 – 84,38 Нм (коренной) и 51 – 53,5 Нм (шатунный)

По умолчанию изготовителем рекомендовано применение жидкостей из этой таблицы и значения параметров, которые содержит описание мотора.

Конструктивные особенности

Обладает схема двигателя следующими нюансами:

  • распредвал от 2101 – одна шейка между кулачками второго цилиндра необработанна (шестигранник);
  • головка блока цилиндров – внутри камеры сгорания 2 мм ступень, выполненная фрезеровкой;
  • привод – ГРМ цепью, помпа и генератор – ремнем 8 х 10 мм длиной 944 мм;
  • коленвал от 2101 – 40 мм радиус кривошипа;
  • объем в двигателе увеличен по сравнению с предыдущей версией 2101 – высота блока больше на 8,8 мм, ход поршня увеличился.

Для отечественной «классики» ВАЗ существуют общие стандарты, какое масло лить в двигатель – 5W30/5W40 или 10W40/15W40. Охлаждающая система здесь комбинированная (разбрызгивание и подача смазки под давлением).

В этом ДВС впускной коллектор имеет перегородку большей длины для улучшения стабильности оборотов ХХ, поэтому деталь не подходит на более ранние версии моторов. Без изменений остался выпускной коллектор, позволяющий произвести тюнинг за счет использования прямоточного глушителя, чтобы увеличить мощность привода авто.

Достоинства и недостатки

Основной особенностью является привод ГРМ, поэтому двигатель 2103 каждые 10000 км пробега необходимо обслуживать. Интенсивно изнашивается распредвал, снижая характеристики двигателя. Для этой версии ДВС производителя ВАЗ характерны все неисправности карбюратора.

Зато для этих движков предусмотрен капитальный ремонт, так как они обслуживаемые, у завода производителя имеются ремонтные комплекты поршней и колец

В каких авто устанавливался?

Создавался двигатель 2103 под соответствующую модель АвтоВАза, позже стал устанавливаться на другие авто этого производителя:

  • ВАЗ 21023;
  • ВАЗ 21043;
  • ВАЗ 21053;
  • ВАЗ 21061;
  • ВАЗ 2107;
  • ВАЗ 2121.

В силу технических особенностей располагается мотор 2103 всегда продольно, поэтому в переднеприводных моделях не используется.

Регламент техобслуживания

Официальный мануал объясняет устройство ДВС и сроки замены расходников при обслуживании мотора:

Объект техобслуживанияВремя или пробег (что наступает раньше)
Ремень ГРМзамена через 100000 км
Батарея АКБ1 год/20000
Зазор в клапане2 года/20000
Вентиляция картера2 года/20000
Ремни, приводящие в действие навесное оборудование2 года/20000
Топливопровод и крышка бака2 года/40000
Масло моторное1 год/10000
Фильтр масляный1год/10000
Фильтр воздушный1 – 2 года/40000
Фильтр топливный4 года/40000
Фитинги и шланги обогрева/охлаждения2 года/40000
Жидкость охлаждающая2 года/40000
Датчик кислородный100000
Свеча зажигания1 – 2 года/20000
Коллектор выпускной1 год

Благодаря несложной конструкции замена масла и, даже капремонт доступны своими руками. В советские времена автолюбителями практиковалась модернизация двигателя, варианты которой рассмотрены ниже.

Читать еще:  Момент затяжки коренных и шатунных вкладышей

Неисправности: признаки, причины и устранение

Для двигателя 2103 производителя ВАЗ характерны следующие поломки:

ПоломкаВероятная причинаСпособ ликвидации
Двигатель 2103 не заводитсяполомка электромагнитного клапаназамена клапана
выход из строя бензонасосапрочистка/замена бензонасоса
загрязнение топливного фильтраустановка нового фильтра
не поступает бензин в карбюраторчистка карбюратора
На ХХ плавают обороты или глохнет моторнарушены регулировки холостого ходарегулировка винтами качества/количества режимов ХХ
поломан/засорен карбюраторремонт и очистка карбюратора
разрегулированы зазоры между рычагами распредвала и кулачкамирегулировка зазоров
Повышенный расход маслаизнос уплотнителейзамена прокладок
износ стенок цилиндра либо поршневых колецподбор ремкомплекта колец
повреждение/выработка маслосъемных колпачковустановка новых колпачков

Внимание: При обрыве цепи ГРМ двигатель гнет клапана, поэтому натяжение и общее состояние звеньев следует периодически проверять.

Варианты тюнинга

Наиболее популярен тюнинг следующих видов:

  • растачивание на 3 мм диаметра цилиндра, чтобы увеличить объемы (под серийный поршень 2101 или 2106);
  • увеличение хода поршня до 84 мм и использование коленвала от 2130;
  • замена шатунов деталями длиной 134 мм.

Таким образом, мотор 2103 качественно превосходит две предыдущие модификации ДВС производителя АвтоВАЗ. Владельцу Жигулей не нужно было задумываться, какое масло применять, так как руководство по эксплуатации 2101 – 2103 максимально похожи.

Ремонт двигателя на ВАЗ 2103 – рассматриваем все моменты

Автомобиль марки ВАЗ-2103 представляет собой машину «Жигули» с малолитражным двигателем. Данная машина обладает такими положительными качествами, как комфорт пассажиров и водителя при езде, а также динамические качества. Если вы хотите привести в порядок двигатель ваз 2103 ремонт должен осуществляться по классической схеме, поскольку схема расположения основных узлов и двигателей на данном автомобиле стандартная. Это означает, что расположение силового агрегата базируется в передней части, идущей вдоль осевой линии машины. Привод у автомобиля задний, ведущий. Крутящий момент, идущий от двигателя, перебрасывается на заднюю ось посредством специальных узлов трансмиссии. К данным узлам относятся: механическая коробка переключения скоростей, сцепление, карданная и полуоси моста, располагающегося в задней части.

Крепление двигателя данного автомобиля осуществляется резиновыми опорами, которые располагаются в трех разных точках. Конструкция представленного авто отличаются полным соблюдением всех необходимых норм безопасности, касающихся как активной, так и пассивной ее категорий. Волжский завод уделил особое внимание данному фактору, что было подтверждено соответствием систем безопасности автомобиля требованиям Европейской Экономической комиссии, учрежденной под эгидой ООН. ВАЗ 2103 оснащается моторами унифицированного типа, мощность которых зависит от типа модели и ее конкретной модификации.

Двигатели в данной серии автомобилей обладают четырехтактным устройством, оснащены карбюратором и являются рядными, с распределительным валом, устанавливаемым в верхней части. Система, которая отвечает за смазку мотора, оснащена масляным фильтром полнопоточного типа. Это становится причиной необходимости использования специальных масел, которые обладают комплексом присадок, придающих ему повышенные смазочные свойства. Помимо этого, присадки обеспечивают двигателю стойкость от окислительных процессов и возможность осуществлять работу на повышенных оборотах.

Вентиляционная система картера представлена закрытым типом. Данный тип системы вентиляции способствует отсосу газов из пространства внутри картера в трубопровод впускного типа, что повышает эксплуатационный срок двигателя. Система охлаждения, построенная на использовании специальной жидкости, также обладает закрытым типом. Если вы хотите исправить работу такого важного узла, как двигатель ваз 2103 ремонт должен осуществляться с учетом изменения технического состояния всех основных элементов мотора. Такие элементы изнашиваются по механическим и абразивным причинам. Механический износ элементов двигателя наблюдается по причине стирания частиц, расположенных на их поверхности. Абразивный износ характеризуется царапающим эффектом, оказываемым более твердой частью детали на более мягкую часть сопряженного элемента. Также элементы мотора могут быть поцарапаны частицами пыли.

К другим типам износа можно отнести также усталостный и коррозийный его разновидности. Коррозийный износ поражает узлы двигателя вследствие воздействия кислорода или щелочей, а также различных кислот. Усталостный износ, как видно из названия, характеризуется негативным эффектом многократных нагрузок переменного типа. Чтобы избежать поломки элементов двигателя ваз 2103 ремонт должен быть произведен в кратчайшие срок и на как можно более раннем этапе изнашивания. Определение необходимости ремонта двигателя строится на показаниях, полученных во время акустического, визуального и эксплуатационного осмотра.

Самостоятельный ремонт двигателя ВАЗ-2103

ВАЗ-2103, до сих пор колесящий по российским просторам, сегодня находится в достаточно преклонном, по автомобильным меркам, возрасте. Соответственно, их владельцам приходится все чаще сталкиваться с необходимостью проведения ремонта, в том числе и двигателя. Согласно рекомендации завода-изготовителя, ресурс данного мотора составляет 125 тысяч километров. На практике силовые агрегаты «тройки» выхаживали гораздо больше, конечно, при условии бережного отношения, а также грамотного и своевременного обслуживания.

Ремонт двигателя ВАЗ-2103 вполне реально сделать своими силами

Конструкция данного силового агрегата достаточно простая. Соответственно, многие автолюбители самостоятельно могут сделать все ремонтные работы, связанные с двигателем. Такой вариант помогает сэкономить определенную сумму в связи с отсутствием необходимости оплачивать работу мастеров. Есть целый ряд признаков, указывающих на необходимость проведения ремонта. Среди них следует выделить:

  • выросший расход топлива и масла;
  • дымный выхлоп явного синеватого оттенка;
  • неравномерная работа мотора в режиме холостого хода;
  • появление нагара на свечах;
  • явно снизившаяся мощность и вялая динамика;
  • троение;
  • «чихание» карбюратора;
  • «выстрелы» в глушителе;
  • постоянный перегрев.

Наиболее простой вид ремонта двигателя – это замена расходников. В принципе, данные работы можно даже отнести к обслуживанию. Если вы хотите, чтобы мотор вашей «тройки» служил долго, следует своевременно менять свечи, фильтра, масло. Каждые 10 тысяч километров нужно обязательно регулировать клапаны.

Описывать все возможные варианты ремонта не имеет смысла. Наверное, более правильно будет рассказать о том, как осуществляется разборка двигателя. Непосредственно перед этим следует снять мотор с автомобиля и тщательно его вымыть. Теперь можно приступать непосредственно к разборке. Снимаем карбюратор, предварительно отсоединив шланги и тягу привода дроссельной заслонки, после этого – трамблер и топливный насос, датчик температуры охлаждающей жидкости. Теперь можно выкрутить свечи. Далее наступает очередь всех шлангов и патрубков системы охлаждения.

Делать это нужно аккуратно, если, конечно, вы не планируете их менять. После этого следует ремень привода помпы и генератора, вслед за которыми демонтируются и сами эти узлы.

Масляный фильтр откручивается с помощью специального приспособления. Оно есть в гараже у многих автолюбителей советской закалки. Поэтому если у вас такого нет, поспрашивайте у знакомых, чтобы не трать лишние деньги на покупку. После того как открутили фильтр, можно снимать датчик давления масла. Следующий этап – демонтаж сапуна вентиляции картера и всего узла. Теперь снимаем фиксатор сливной трубки и снимаем маслоотделитель.

Храповик также откручивается с помощью специального ключа. Теперь фиксируем его от проворачивания и снимаем шкив коленвала. После этого можно приступать к демонтажу крышки привода распредвала и головки цилиндров. Далее нужно будет немного попотеть. Сперва следует отвернуть болты, удерживающие звездочки масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось лишь отвернуть ограничительный палец и снять звездочки. Все – можно вытаскивать цепь.

Теперь приступаем к демонтажу коленвала. Здесь сперва нужно открутить гайки шпилек крепления корпуса подшипников. После этого последние снимаются вместе с коленвалом. Далее нужно отвернуть болты крепления и снять головку цилиндров вместе с коллекторами. Оттуда вынимаем валик привода маслонасоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вынимаем звездочку коленвала. Для того чтобы извлечь поршни и шатуны, предварительно раскручиваем гайки соответствующих болтов. Здесь стоит подчеркнуть один важный момент. Опытные автолюбители советуют обязательно помечать шатуны, вкладыши (равно как и их крышки) а также поршни. Это нужно для того, чтобы при обратной сборке вы ничего не перепутали.

После этого можно откручивать болты крепления маховика и снимать шайбу. Здесь, в принципе, все просто. Далее снимаем уже сам маховик, после чего с помощью съемника вытаскиваем из гнезда в коленвале подшипник первичного вала КПП. Впрочем, последнее действие можно сделать и позже. Это, как говорится, на ваше усмотрение. Теперь нам осталось только лишь снять держатель сальника коленвала, коренные вкладыши (предварительно открутив соответствующие болты), ну и сам коленчатый вал. Вот и все – разборка двигателя закончена.

Вам осталось лишь определить, какие из деталей нуждаются в замене, купить новые, и осуществить сборку в обратном порядке. Как видим, ничего особо сложного здесь действительно нет. Конечно, придется потратить определенное время, да и место для проведения такой работы есть не у каждого автолюбителя. Тем не менее многие владельцы «троек» предпочитают ремонтировать свои автомобили собственными руками.

Двигатель ваз 2103, технические данные и методы форсирования

Двигатель ВАЗ 2103, как и все классики, является 4-х тактным рядным карбюраторным мотором. Этот вид силового агрегата устанавливается на модели «Жигулей»: 2-ю, 5-ю, 6-ю, 7-ю.

Технические характеристики ВАЗ 2103

Распределительный вал находится в верхнем положении. Смазочная система — комбинированная: с нормированным давлением моторного масла и разбрызгивающей системой. Двигатель 2103 охлаждается в закрытой системе с принудительной циркуляцией. Имеет 8 клапанов, объем одного цилиндра — 1,45 л. Мотор ВАЗ 2103 обладает степенью сжатия равную 8,5; ходом поршня — 80 мм, крутящим моментом — 104 Нм/3400 оборотов в мин.

Блок цилиндров — литой высокопрочный чугун. Головка блока цилиндров — алюминиевый сплав. Распределительный вал — чугун. Поршни — алюминиевый сплав, покрытие оловянное, поршневые кольца чугунные.

Силовой агрегат 2103 оборудован карбюратором 2107-1107010-20 с регулятором опережения зажигания вакуумного типа. Система зажигания движка ваз 2103 может иметь один из трех видов: бесконтактный, классический, контактный.

Вес силового агрегата равен 120,7 кг, мощность двигателя ваз 2103 — 71 л. с. соответственно.

Классификация двигателей ВАЗ и мнения потребителей и автовладельцев свидетельствуют о высоком качестве 2103 в линейке вазовских моторов. Характеристика двигателя ваз 2103 — это наиболее надежный и неприхотливый силовой агрегат.

Невысокая стоимость многих запасных частей двигателя ваз классика очень привлекательна для многих автовладельцев. Каждый водитель заинтересован в том, чтобы его машина долго радовала бесперебойной работой двигателя и поэтому комплектуют свой агрегат качественными запчастями.

Наиболее частые дефекты ваз 2103 и их причины

Как и все ДВС, мотор 2103 может обладать неисправностями, особенно для него характерны следующие поломки:

  1. Не запускается движок.
  2. Глохнет мотор на холостых оборотах или имеются плавающие обороты.
  3. Повышенное потребление моторной смазки.

Если вазовский движок невозможно запустить, это может быть вызвано следующими причинами:

  • горючее не поступает в карбюратор;
  • топливный фильтр чрезмерно загрязнен;
  • поломка бензонасоса;
  • не срабатывает клапан карбюратора электромагнитный.

При признаках, описанных во втором пункте, причины следующие:

  • нарушения в регулировках холостого хода;
  • поломка карбюратора;
  • не отрегулированы зазоры между кулачками и рычагами распределительного вала.

Если потребление масла повышено, наблюдаются такие причины:

  • масло протекает через изношенные уплотнители;
  • чрезмерный износ поршневых колец или стенок цилиндров;
  • маслоотражающие колпачки клапанов повреждены либо изношены.

Восстановление функций силового агрегата

Чтобы устранить выявленные неисправности и произвести ремонт двигателя ВАЗ 2103, необходимо выполнить следующие операции:

  1. Устранить препятствия, мешающие прохождению топлива. Для этого проводится промывка или продувание трубок, по которым проходит топливо, и топливного фильтра.
  2. В случае необходимости нужно заменить фильтр топливный на новый экземпляр.
  3. Произвести чистку или полную замену бензонасоса.
  4. Осмотреть и диагностировать электрическую проводку, убедиться в ее целостности.
  5. Произвести регулировку режима холостого хода.
  6. Жиклеры и каналы, расположенные в карбюраторе, также необходимо прочистить.
  7. В пусковом устройстве карбюратора демонтировать диафрагму и установить новый образец.
  8. Произвести регулировку зазоров в газораспределительном механизме.
  9. Для уменьшения расхода масла нужно сменить прохудившиеся сальники и изношенные прокладки.
  10. Замена деформированных поршней и маслоотражающих колпачков.
  11. Расточка цилиндров.

Регулировка клапанов ВАЗ 2103 производится в соответствии с инструкцией, схема и описание находятся в документации к автомобилю. Невыполнение регулировок может привести к увеличению расхода топлива, снижению мощности силового агрегата и полному прогоранию клапанов.

Если ремонт своими руками не дал ожидаемых результатов, а также при возникновении иных неисправностей необходимо произвести тщательную диагностику и ремонтировать мотор впоследствии в специализированных станциях технического обслуживания автомобилей.

Квалифицированные мастера на специальных стендах и при помощи современного оборудования точно определят причины выхода из строя мотора и произведут качественный ремонт двигателя 2103.

Тюнинг двигателя ВАЗ 2103

Не всегда характеристики двигателя ваз, которые имеет двигатель ваз 1.5 2103, удовлетворяют их владельцев. Многие хотят иметь тюнинговый форсированный движок.

С этой целью производят следующие модернизирующие операции:

  1. Расточка каждого цилиндра на три миллиметра под поршень диаметром 79 мм, в результате получается объем 1,6 л вместо предыдущего варианта в 1,5 литров. Тонкие стенки цилиндров не позволяют производить дальнейшую расточку.
  2. Для большего увеличения объема и мощности увеличивают ход поршня, чтобы его протяженность достигала 84 мм, при этом снижаются обороты двигателя.
  3. Чтобы еще сильнее увеличить мощность используется коленчатый вал, взятый с модели ВАЗ 2130.
  4. Доводка головки блока цилиндров, заключающаяся в полировке и расточке каналов, что позволяет уменьшить впускное сопротивление, мощность увеличивается еще на 10 процентов.
  5. Установка 0,5 бар компрессора позволяет также дополнительно добавить мощности. Новая мощность становится равна 125 л. с.
  6. Правильный подбор распредвала.

Распределительный вал выбирается по определенным правилам, чтобы поршень имел увеличенный ход (например, распредвал с Нивы).

Чтобы еще более улучшить технические характеристики и возможности мотора, необходимо применять турбоклассику, в которую придется вложить немало средств.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
