Chevrolet Cruze ★★★Eleonora★★★ iNEX™ › Бортжурнал › Веерные форсунки от VOLVO (инструкция по установке).

Мои приветствия читателям !
Сегодня речь пойдёт о веерных форсунках омывателя лобового стекла от автомобилей Volvo и обратном клапане от Opel . На кой нужен последний, может и не все в курсе . Проясним что к чему и установим всю эту полезную требуху 🙂

Знакомство и свойства .

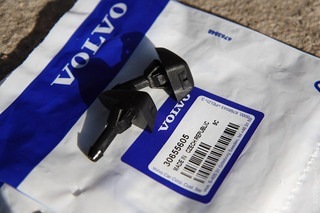

— Веерные форсунки — каталожный номер 30655605 .

Эти не хитрые девайсы заслужили признание и уважение у многих автовладельцев, не говоря уже о самих владельцах автомобилей Volvo.
Многие автовладельцы сменили свои родные «распылители омывайки» 🙂 на веерные . В чём же заключается такой успех этих невзрачных на вид «прыскалок» 🙂 ?
Весь секрет заключается в том, что распыление омывающей жидкости у этих форсунок не струйное, а веерное и такое распыление весьма выгодно по отношению к расходу омывающей жидкости, и производительности щёток . Так, при веерном распылении используется малый расход омывающей жидкости и жидкость покрывает всю поверхность стекла, щёткам остаётся только смахивать грязную омывайку со стекла (2-3 опрыскивания и стекло чистое), в отличии от струйных форсунок, покрывающих лишь одну, две или три точки (зависит от количества отверстий в форсунке) на каждой половине стекла (или только посередине, зависит от конструкции автомобиля), в этом случае щеткам нужно ещё растереть омывайку по стеклу, а Вам прыснуть ещё раза 4-5 (как минимум) чтобы отмыть стекло начисто, таким образом увеличивая расход омывающей жидкости .

Штатные Крузовские форсунки не плохи, но когда я увидел веерные форсунки в действии у друга на Mitsubishi Lancer X, я всё таки решил себе заменить штатные трёхструйные форсунки на веерные .

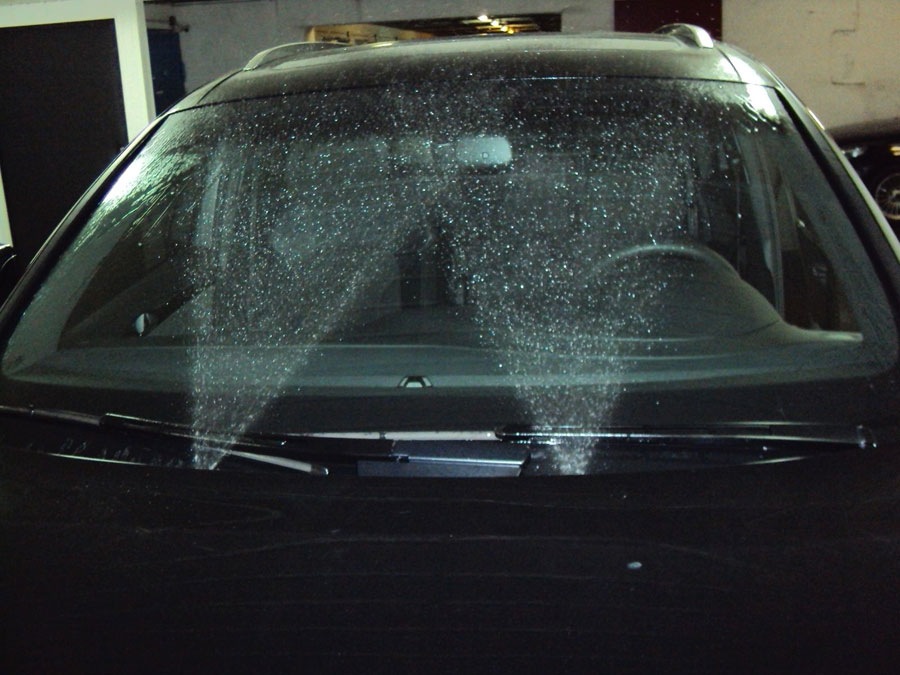

Эффект должен быть таким …

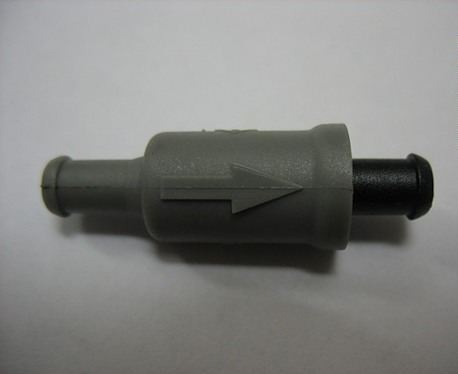

— Обратный клапан — каталожный номер 1450650 .

Вдобавок к форсункам было решено заказать и установить обратный клапан от Opel . Сия штуковина нужна для того, чтобы в трубках, подходящих к форсункам, всегда находилась омывающая жидкость . Вам знакома ситуация, когда Вы тяните подрулевой переключатель стеклоочистителя, а омывайка не брызгает на стекло и не потому, что она закончилась в бачке омывателя, а просто опустилась в трубках, зато щётки уже вовсю стараются, и скребут по сухому, грязному стеклу, на котором, и грязь, и песок, и … чего там только нет …
В общем клапан нужен, да и стоит не дорого, берём !

За данными девайсами обратился, как всегда, к своему другу, гуру по авто запчастям Vinipuh2000 .
2-4 дня и форсунки с клапаном были у меня на руках . Дело по установке отложилось в долгий ящик . Как выдалось свободное время, приступили к установке .

Установка .
Никаких сложностей в установке нет .
1. Открываем капот и снимаем обшивку капота . Тем, у кого есть клипсосъёмник — лафа,

для тех, кому не повезло — написан ниже ИНСТРУКТАЖ .

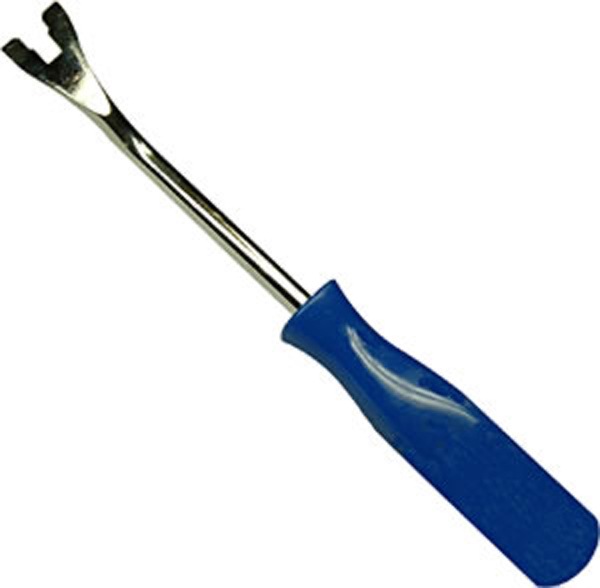

Обшивка держится на клипсах, а точнее на «клопах» .

Инструкция по регулировке и чистке форсунок омывателя лобового стекла

Вря ли кто-то поспорит с тем, что лобовое стекло является важной части в автомобиле. Ведь оно обеспечивает хорошую обзорность, если конечно же находится в идеальном состоянии. Все воители пользуются омыватель лобового стекла для отчистки от всякой грязи в плохую погоду, это повышает уровень безопасности.

Содержание:

Конечно же рано или поздно форсунки выходят из строя и их в любом случае надо отрегулировать, так как это ваша безопасность. Может показаться, что и без них можно обойтись, в большинстве случаем это так, но в плохую погоду вы пожалеете о своем решении.

Как они работают

По сути ничего сложного в этой системе нет. Это простой механизм, который пускаем воду или другую жидкость стекло. Существуют струйные и веерные форсунки. Струйные просто выпускают струю, а веерные распределяют жидкость по всей поверхности стекла. Кстати, веерные еще позволяют дворникам прослужить дольше, так как они постоянно будут скользить по влажной поверхности.

Какие бывают неисправности

По сути проблем бывает не так уж много, и делятся они на электрические и механические. Чаще всего проблему возникают по механической части. Механические проблемы простые, первая проблема это отсутствие жидкости. То есть она либо просто закончилась в бачке, либо замерзла из-за низкой температуры. В первом случае ее просто нужно долить, а во втором хорошо прогреть двигатель, и его тепло разморозит жидкость.

Также мог соскочить шланг, его нужно установить обратно, и проблема решена. А еще самой частой проблемой является засорение форсунок. Забиться они могут из-за использования некачественной жидкости или же из-за попадания пыли и грузи.

Плохая струя еще может быть из-за проблем с насосом или герметичностью, так что вам следуют узнать в чем проблем.

Чистка форсунок

Если же вы определили, что проблема связана с простым засорением, то можете произвести чистку несколькими способами.

Компрессор

Это самый эффективный и самый быстрый способ, но только в том случае, если вы дома и у вас есть компрессор. Отсоедините все походящие шланги и промойте форсунки мыльной водой. Теперь нужно взять шланг компрессора и соединить его с соплом. По чего включить компрессор секунд на 30.

Шприц

Очень простой способ, но не такой эффективный как предыдущий. Налейте обычной воды в шприц, будет хорошо, если вы туда добавите лимонную кислоту. Конечно же все шланги отсоединяем и после этого в обратном направлении промываем. То есть шприц нужно вставить со стороны выхода воды, а не входа.

Булавка

Такой способ не спасет вас, если загрязнение очень сильное. Им можно пользоваться в дороге. Ваша задача взять булавку или что-то подобно, и вычистить всю гряз около сопла, к сожалению глубже не получится.

Лучший способ

Самый лучший вариант, но достаточно долгий, это снять форсунки и замочить из в воде с чистящим средством. Оставьте так на несколько минут их и после все равно промойте, каким-либо способом.

Регулировка форсунок

Итак, если жидкость подается плохо или проблемы с направлением этой жидкости, то необходимо заняться регулировкой. Это не так уж сложно и это без проблем можно сделать своими руками, понадобится булавка или иголка.

Делать все необходимо очень аккуратно, так как можно повредить пластиковый корпус. Для начала нужно вставить иглу в отверстие форсунки и после начать регулировок. Нужно аккуратными движениями добиться правильного положения, чтобы струя имела правильное направление.

Если у вас иномарка, то здесь нужно быть более внимательным. Дело в том, что форсунка подает несколько струй в разные направления и при регулировке это следует учитывать. Причина в том, что если вы это не учтете, то три или четыре струи будут подаваться в одном направлении и будет затронута меньшая поверхность лобового стекла.

В конце концов, вам необходимо проверить, что в итоге получилось. Хорошо ли омывается стекло, будет ли обзорность безопасной в плохую погоду, если ответы «да», то вы сделали все правильно.

Демонтаж

Будет намного лучше, если вы снимете форсунку, так как это будет удобнее для регулировки. Также это будет полезно, если вы просто хотите ее заменить на новую. Для того чтобы это сделать необходимо для начала снять все подходящие шланги. Есть гайка для крепления, ее нужно открутить и после спокойно снять омыватель.

Если будет тяжело, то лучше прыснуть WD-40 и немного подождать, так как при сильном усилии можно сломать омыватель. Поставить его обратно труднее и здесь нужно быть еще более аккуратным, чем при съеме.

Обойдутся вам новые форсунки примерно в 300 рублей, а для моделей АвтоВАЗа нужно отдать всего лишь 60 рублей. Цена может быть немного другой из-за самого бренда машины, конечно же они для дорогих авто будут стоить больше.

Отрегулировать омыватели лобового стекла несложно, но главное все это делать аккуратно. Для получения большей информации посмотрите видео-инструкцию.

Видео

Основной автор сайта и основатель нескольких автомобильных интернет-проектов

Volvo XC70 D5 185 л.с. «Синий кит» › Logbook › Плохая работа форсунок омывателя лобового Volvo XC70 (ч.1)

Думаю известная проблема, плохо работают форсунки лобового, а именно плохой напор.
Так как я высокий, вода не достает до моего уровня (на лобовом вверху), поэтому внизу чисто, а вот наверху туман, мутное стекло.
Ехать просто невозможно.

Почитал я записи, поискал, и понял. Забились форсунки, ну не беда.
Снял помыл, почистил. Стало лучше но не много.
Заметил так же, что после нажатия, форсунка пчихнет остатками и потом через полсекунды начинает лить, думал ну бывает, а оказывается и так не должно быть.

Получается, нужно, добавить клапан, поставить фильтр и заменить форсунки.
По клапану и фильтру все понятно, номера такие
фильтр — 3538564 (можно взять любой, видел что ставят с сменными фильтрами, но это уже слишком)
обратный клапан — 30896546
А вот с форсунками все сложнее, они различаются по —
наличию обогреву,
наличие крашеного колпачка на форсунке,
тип — веерные или струйные.

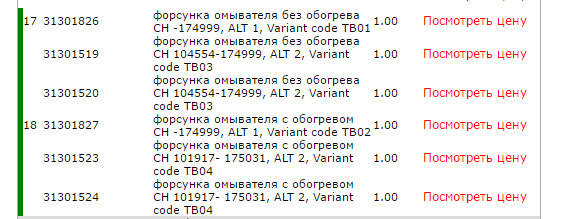

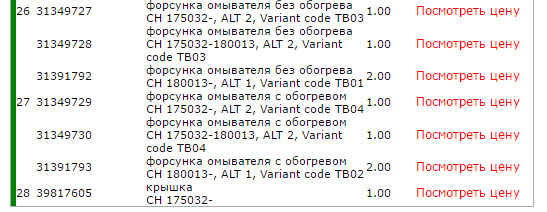

Списки номеров различных форсунок —

Я решил поставить себе струйные. Да да, знаю, все наоборот берут веерные вольво,
потому что они классные.
Но еще на 40-ке я запомнил, что веерные очень не любят скорость,
на скорости 90-120 они бьют очень низко, а если незамерзайка еще и плохая,
и густеет, то толку полный ноль. Я решил перейти на струйные.
Тем более, сопла у них крутятся и настраиваются. На схеме это ALT2.
Номера 31301524 (правая, с синей пометкой) и 31301523 (левая, с желтой пометкой). Написано что левая и правая…странно.
Думаю чем отличается, ну закажу две, они же зачем-то два номера имеют. За одно и сравню.
Оказалось, что отличаются они лишь настроенными соплами, у левой сопла смотрят больше на водителя,
ну и правая повернута сильнее на пассажира.
А вот и фотографии —

Вольвоклуб Auto4life.RU

Клуб любителей Volvo

• Ссылки

• Наша команда

• Клубные Автосервисы:
• Vadim777-(Войковская) • Миша S90-(Север) • borisych-(Юг) •

• Клубные услуги:
• • Запчасти для Вольво • Страхование • Клубные карты • Атрибутика • Сувенирка VOLVO•

• Партнеры:
• VOLVO CAR RUSSIA • Viamobile.Ru •

• Форсунки омывателя ветрового стекла. Регулировка.

  • Версия для печати



  Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Ваня » 30 апр 2010, 09:35



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Freeman » 30 апр 2010, 09:41



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Wing » 30 апр 2010, 09:46

  Ваня
  Вообще они не регулируются. если тока почистить надо

  Добавлено спустя 3 минуты:
  Вот давеча был вопрос Здесь Вы можете узнать всё о своём VOLVO



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Паха » 30 апр 2010, 12:58



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Wing » 30 апр 2010, 13:37



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Freeman » 30 апр 2010, 14:55



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение wAta » 30 апр 2010, 15:39



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Паха » 30 апр 2010, 15:45



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение VadimS40 » 20 май 2010, 16:12



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение Wing » 20 май 2010, 16:33



  Re: Форсунки омывателя ветрового стекла. Регулировка.

  • Цитата

  Сообщение VadimS40 » 20 май 2010, 16:40

  я Как то на таможне стоял, мужик сзади риоткрыл капот и в светлой футболочке что то ковыряется. так я ему душик там устроил. с пенкой ведь.
  как бы расчитано на использование плохую погоду, поэтому заботиться о чистоте и сухости крыши не стоит.



  Как регулировать форсунки омывателя ветрового стекла?

  • Цитата

  Сообщение akoltsov » 17 окт 2010, 12:10

  Регулировка веерных форсунок омывателя лобового стекла

  Чистота лобового стекла автомобиля является параметром, от которого напрямую зависит безопасность движения и комфорт водителя. Загрязнённое пылью, снегом или насекомыми стекло утомляет водителя и снижает видимость. Это может привести к аварии. Для поддержания его чистоты в каждом автомобиле существуют стеклоочистители («дворники») и стеклоомыватели. Раньше стеклоомыватели представляли собой тонкую трубочку, из которой вылетала струя воды, реже — две. Наряду с простой и надёжной конструкцией, этой системе присущи и недостатки. Так, струя попадает на небольшой участок стекла и стекает вниз. Поэтому первые несколько ходов стеклоочистители делают по сухому стеклу, размазывая грязь и оставляя царапины. Решением этой проблемы стали веерные форсунки омывателя. Рассмотрим, как происходит регулировка форсунок омывателя лобового стекла.

  Особенности детали

  Как понятно из названия, эти стеклоомыватели подают жидкость не струёй, а распыляя её мелкими каплями на широкий участок стекла, «веером». Соответственно, всё ветровое стекло равномерно намокает и «дворники»скользят по мокрой поверхности, не царапая её и не издавая шума. От обычных форсунок веерные отличаются наличием узкой горизонтальной прорези вместо отверстий.

  От чистоты лобового стекла зависит безопасность вождения

  Преимущества и недостатки

  Преимуществами такой системы является продление срока службы щёток стеклоочистителя и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к обмерзанию и кратковременную полную потерю видимости в момент распыления.

  Как выбрать

  Чтобы выбрать веерные форсунки омывателя, для начала следует заглянуть в каталог запчастей вашего автомобиля. Возможно, что в более дорогих комплектациях они предусмотрены с завода, а значит, их можно заказать отдельно. Если такой возможности нет, обратите внимание на недорогие и повсеместно имеющиеся в продаже детали от Volvo S80 или SsangYong, которые подойдут на большинство автомобилей.

  Установка

  Установка и регулировка веерных форсунок – простая задача, которая под силу каждому автовладельцу. Понадобятся сами форсунки, обратный клапан (имеется в любом магазине автозапчастей), нож, отвёртка и немного времени. Порядок действий:

  1. Демонтаж старых форсунок. Для этого может понадобиться снять обивку капота. Обратитесь к руководству по ремонту вашего автомобиля.
  2. Перед тройником (место в трубке, для подачи воды, где она разделяется на двое) отступаем 5-10 см в сторону бачка омывателя, разрезаем шланг и вставляем в разрез обратный клапан. Стрелка на клапане должна указывать в направлении движения жидкости. Если клапан есть, этот шаг пропускаем.
  3. Установка. Удобнее вытянуть шланг наружу и надеть его на форсунку, после чего вставить её в гнездо. Не наоборот!
  4. Перед обратной сборкой проверяем на отсутствие перегибов и утечек жидкости

  Регулировка форсунок позволяет более качественно очищать стекло

  Регулировка

  После установки форсунок, их, возможно, придется отрегулировать и настроить.

  Внимание! В веерные форсунки НЕЛЬЗЯ вставлять твёрдые предметы и пытаться двигать сопло – устройство будет испорчено.

  Их настраивают в вертикальной плоскости, путём подсовывания под уплотнитель форсунки двойного скотча или изоленты пластиковым ножом или шпателем. Вставляя подкладку в передней части, мы направляем струю ниже, сзади – выше. Следует помнить о том, что на скорости веер капель из форсунок стремится опуститься ниже, поэтому направляем жидкость примерно в середину стекла.

  Чистка

  Старайтесь не допускать засорения форсунок. Если это произошло, лучший способ очистить их без снятия – струёй сжатого воздуха (имеется в любом шиномонтаже). Не пытайтесь засовывать в них различные предметы.

  Заключение

  Установка веерных форсунок омывателя – недорогое и полезное усовершенствование конструкции вашего автомобиля. Оно окупится с первых же дней использования благодаря экономии на жидкости, ресурсе щёток и комфорте управления в целом.

  Как Отрегулировать Веерные Форсунки Омывателя

  Это все о щетках стеклоочистителей, щетках стеклоочистителей

  Многие автовладельцы задумывались об установке вентиляторных форсунок ветровое стекло, вместо обычных. Вентиляторные форсунки имеют ряд преимуществ: разбрызгивание воды на большую площадь стекла, улучшение видимости, что влияет на безопасность, снижает расход жидкости омывателя ветрового стекла. Что такое вентиляторные форсунки, каковы их достоинства и недостатки, сколько стоят вентиляторные форсунки и как их выбирать для вашего автомобиля, читайте в нашей статье.



  Насадки для фанатов

  Что такое форсунка вентилятора омывателя

  В последнее время многие производители автомобилей начали устанавливать на свои модели форсунки омывателя ветрового стекла, отличающиеся тем, что подача жидкости омывателя ветрового стекла осуществляется не двумя или тремя отдельными форсунками, а передней капелькой мелких капель, которые падают прямо на большую Площадь лобового стекла. Очень хорошие различия в работе классического двойного джета и вентилятора можно увидеть в этом видео.

  Обычные форсунки (слева) и форсунки вентиляторов (справа) монтируются на одном транспортном средстве одновременно.

  Преимущества и недостатки форсунок омывателя вентилятора

  Если вы еще не приняли решение, нужно ли устанавливать форсунки вентилятора омывателя? Давайте проанализируем основные достоинства и недостатки этого дизайна.

  Преимущества веерных форсунок:

  • Более равномерный поток омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя более эффективно очищать стекло, предварительно толкая уже влажное стекло, а не смазывая грязь.
  • Удаление всех видов твердых загрязнений, осадков, насекомых улучшается благодаря равномерному потоку жидкости на большой площади.
  • Риск поцарапать стекло, когда стеклоочиститель сухой, уменьшается.
  • Некоторые автовладельцы отмечают снижение расхода жидкости омывателя ветрового стекла.

  Недостатки вентиляторных форсунок:

  • Вентиляционные сопла более чувствительны к замерзанию на морозе благодаря конструктивным особенностям. Вот почему часто используются вентилируемые форсунки.
  • Большая площадь стекла, в которую подается омывающая жидкость это может привести Потеря нормальной видимости на некоторое время, даже если стекло прозрачное.

  Выбор форсунки

  Первый и самый простой вариант. выбрать оригинальные форсунки для вашего автомобиля. Иногда такие вложения приходят как опция или как элемент более богатой конфигурации.

  Если оригинальные вентиляторные форсунки не предназначены специально для вашей модели или вы хотите сэкономить, вам следует рассмотреть возможность выбора альтернативной форсунки, подходящей для вашего автомобиля, или с незначительными изменениями. Однако сразу скажу, что нет универсальных форсунок омывателя лобового стекла! То есть то, что идеально поднимается на одной модели, может совсем не соответствовать другой (часто из-за угла наклона они распыляются либо низко, либо на крыше).

  Вентилятор форсунки омывателя ветровое стекло.

  КАНАЛЬНОЕ ПРЕДПРИЯТИЕ: ДРУГОЕ2.


  Форсунка омывателя ветрового стекла.

  кто они Сопла вентилятора омывателя ветровое стекло. ВАЗ ремонтные группы:.

  Самая распространенная версия, с которой в Интернете появляются новости. это форсунки Volvo S80, номер модели этой модели. Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на автомобили Toyota, Subaru, Daewoo (и некоторых других корейцев), Mazda (3 и 6) и некоторых других.

  Volvo 30655605 Веерные форсунки

  Стоимость 350 рублей за штуку.

  Кстати, информации об этом гораздо меньше, но есть очень интересный и, что самое главное, абсолютно идентичный и не дорогой вариант. Ssang Yong 7845009010. По сути, это точный клон веерных форсунок омывателя VOLVO 30655605, соответственно и подходит для таких же авто. Стоимость 160 рублей за один кусок! как говорится, я чувствую разницу.

  Ssang Yong 7845009010 Инжектор вентилятора

  Еще один хороший и очень популярный вариант. вентилятор Насадки Camry (Количество 85381-AA042) Подходит для многих авто, много положительных отзывов о драйве и цена вполне доступная (около 300р за штуку).

  На Деу Ланос и Шевроле Авео насадки от VW-Skoda, каталожный номер 3b0955985 хорошо подходят. Стоимость. около 300 рублей за штуку.

  Почти все модели Mitsubishi, за исключением Grandis, Pajero Sport, Pajero 4, Outlander XL, имеют вложения American Galant 2008 года. Номера деталей MR300201 и MR300202. Цена около 400 руб.

  Установка форсунок омывателя вентилятора

  Установка вентиляторной шайбы вместо обычного струйного сопла обычно не вызывает особых затруднений. В зависимости от модели автомобиля форсунки можно устанавливать без дополнительных модификаций и с некоторыми нюансами, связанными, например, с регулировкой высоты форсунки. На некоторых автомобилях площадь распыления может быть очень высокой. Это может быть решено путем размещения прокладки или двух или трех слоев изоленты под задней частью сопла. Иногда внизу веерные сопла Оказывается, он немного шире, чем использованные ранее реактивные аналоги. в В этом случае необходимо слегка затянуть корпус, чтобы сопло встало на место.

  Что нужно для установки форсунки вентилятора

  Чтобы заменить обычные сопла на веерные, необходимо приобрести:

  • комплект насадок вентиляторной шайбы;
  • обратный клапан;
  • новые шланги;
  • тройник.

  Выбор обратного клапана

  Для установки форсунок вентилятора омывателя необходим обратный клапан ветровое стекло, поэтому, если его нет в системе подачи жидкости для стиральной машины на вашем автомобиле, его необходимо приобрести и установить.

  Назначение обратного клапана. обеспечить стабильное давление в системе и предотвратить попадание жидкости в бак сразу после выключения насоса. Именно благодаря обратному клапану жидкость попадает в сопла вентилятора омывателя, а дворники не царапают сухое стекло.

  Такой клапан довольно прост. Внутри находится пружинный шарик, который блокирует прохождение жидкости от ветрового стекла, когда в системе нет давления.

  Требуется только один клапан, который устанавливается перед тройником. Если поставить перед каждым соплом, это уменьшит силу струи.

  Клапан моющей системы Toyota 85321-26020 вполне подходит. Стоимость 50 руб.

  Toyota 85321-26020 обратный клапан

  Порядок установки вентиляторных форсунок:

  • Поднимите капот и снимите кожух, если есть.
  • Снимите жидкостную форсунку с форсунок.
  • Разберите обычные форсунки. Для этого освободите зажимы и сдвиньте их с места.
  • Подсоедините обратный клапан, если он не предусмотрен.
  • Регулярно устанавливайте форсунки омывателя вентилятора. Изменить при необходимости.
  • Подсоедините шланги для жидкости к форсункам.

  Регулировка сопла вентилятора омывателя

  Шайбы стеклоомывателей не нуждается в регулировке. Как правило, в корпус вставляется только вентиляционная насадка, которая просто не имеет движущихся элементов. Соответственно нечего регулировать.

  Если площадь распыления сопел вентилятора слишком велика или наоборот слишком мала, единственный способ решить эту проблему. это установить уплотнение или два или три слоя изоленты под задней или передней частью сопла.

  Есть еще вопросы. Хотите что-нибудь добавить? Оставить комментарий!

  Веерные форсунки омывателя лобового стекла: преимущества и особенности



  Как известно, от обзорности лобового (ветрового) стекла автомобиля напрямую комфорт и безопасность при езде на автомобиле. При этом важно понимать, что на обзорность оказывает влияние целый ряд факторов, начиная с погодных условий и заканчивая состоянием самого стекла, эффективностью работы стеклоочистителей и т.д. При этом качество очистки лобового стекла играет важную роль.

  Основными элементами, которые очищают стекло, являются дворники. Однако это далеко не все. Важную функцию выполняет также омыватель лобового стекла, без которого дворники будут только размазывать по стеклу грязь и отложения. В свою очередь, хотя омыватель состоит из ряда деталей, конечный результат его работы сильно зависит от форсунок.

  Как показывает практика, сегодня оптимальным вариантом являются веерные форсунки омывателя. На практике, такие форсунки имеют ряд положительных отличий по сравнению с другими аналогами. Далее мы рассмотрим, как устроена и работает веерная форсунка омывателя, а также как установить такие форсунки на машину своими руками.

  Веерные форсунки омывателя: устройство, принцип работы, особенности



  Начнем с того, что любые форсунки омывателя предназначены для того, чтобы распылить подаваемую на них из бачка жидкость омывателя на поверхность лобового стекла. Это необходимо для того, чтобы дворники могли эффективно удалять загрязнения, оставляя стекло чистым, без разводов, пропусков и т.д.

  Идем далее. Обычные форсунки (струйные) подают жидкость по двум или трем каналам. Само собой, решение не самое лучшее. Если форсунка немного сбивается или загрязняется канал, распыл сильно ухудшается, жидкость не может в точно определенное место на стекле и т.д.

  В свою очередь, веерные форсунки омывателя лобового стекла распыляют жидкость не струями, а в виде широкого фронта мелкодисперсной водяной пыли. Фактически, распыл происходит в виде мелких капель, которые быстро и обширно покрывают широкую зону стекла.

  • Если рассматривать веерные омыватели лобового стекла, а также их плюсы и минусы, можно выделить ряд интересных особенностей. Как может показаться на первый взгляд, форсунки стеклоомывателя веерного типа имеют одни преимущества перед струйными аналогами. Следует отметить, что такое решение отличает как ряд плюсов, так и некоторые недостатки.

  Начиная с преимуществ, можно выделить более равномерную подачу омывающей жидкости и распыл почти по всей площади стекла. В результате щетки стеклоочистителя лучше трут, так как первый взмах происходит по увлажненному, а не по сухому стеклу. Это позволяет не оставлять разводов, пропадает скрип при первом взмахе, стекло меньше царапается «на сухую».

  • Теперь о недостатках. Первое, такие форсунки чаще замерзают в холода. Чтобы избежать такой проблемы, нужны веерные форсунки с подогревом. В свою очередь, это приводит к удорожанию и усложнению конструкции, снижается надежность.

  Также водители выделяют, что на высокой скорости подача жидкости веерными форсунками приводит к тому, что все стекло покрывается водяной пылью и это ухудшает обзорность во время очистки стекла даже от незначительных загрязнений. Естественно, повышается риск ДТП и т.п.

  Как выбрать веерные форсунки



  В случае, когда нужна форсунка омывателя лобового стекла, можно пойти несколькими путями. Первый вариант заключается в подборе оригинального изделия для той или иной марки и модели автомобиля. Следует изучить информацию, есть ли такие форсунки на конкретной модели в виде опции или отдельной комплектации. Если это так, выбор очевиден.

  Среди веерных форсунок, которые активно ставят автолюбители, можно выделить форсунки Volvo S80 (каталожный номер 30655605). Их монтируют на разные модели авто корейского, японского или европейского производства. Также можно обратить внимание на корейские форсунки Ssang Yong 7845009010. Это более дешевая копия все тех же веерных форсунок Вольво. Еще на многие авто подойдут веерные форсунки VW.

  Установка веерных форсунок своими руками



  Как показывает практика, монтаж веерных форсунок омывателя лобового стекла во время замены струйных аналогов не отличается сложностью в том случае, если для замены форсунки подобраны правильно.

  Более того, часто избежать дополнительных доработок не удается, особенно если форсунки нужно отрегулировать по высоте. Дело в том, что на разных авто область распыла может меняться, что неизбежно требует корректировок.

  Еще добавим, что веерные форсунки требуют наличия обратного клапана в системе омывателя. Если такого клапана нет, жидкость будет плохо распыляться, дворники будут тереть «на сухую». Коротко, клапан нужен, чтобы жидкость не стекала назад в бачок после того, как отключился насос стеклоочистителя. Еще клапан исключает попадание воздуха через форсунку в систему.

  Само собой, если такого клапана нет (сам клапан является простым подпружиненным шариком), отверстие форсунки при отсутствии давления жидкости не будет закрыто со всеми вытекающими последствиями.

  Кстати, можно обойтись и без обратного клапана, но тогда нужно, чтобы была реализована задержка начала движения дворников до момента, пока не начнется воды через форсунки. Другими словами, жидкость должна сначала успеть дойти по шлангам от бачка до форсунок. Причем это должно произойти раньше, чем сработают дворники.

  Подготовив все необходимое, можно переходить к установке веерных форсунок. В комплекте для замены штатных распылителей должны быть:

  • форсунки;
  • клапан;
  • шланги;
  • тройник;
  1. Для монтажа может потребоваться снять обшивку, шумоизоляцию или утеплитель капота (при наличии);
  2. Затем нужно отсоединить трубки от штатных форсунок;
  3. После разжимаются зажимы штатных форсунок, сами форсунки выталкиваются вверх;
  4. Теперь ставится обратный клапан (если его нет в системе). Клапан устанавливается перед тройником. Не следует ставить по одному клану на форсунку, так как это уменьшит эффективность подачи и распыла жидкости;
  5. Далее нужно установить веерные форсунки омывателя (при необходимости, доработать элементы для точной установки);
  6. Завершением работ является подсоединение шлангов подвода жидкости к форсункам.

  Однако если веерные форсунки распыляют жидкость слишком низко или высоко, придется подкладывать уплотнитель-прокладку под заднюю или переднюю часть форсунки, тем самым поднимая или опуская распылитель.

  Подведем итоги

  Как видно, установка веерных форсунок является решением, которое не только улучшает обзорность и позволяет одерживать ветровое стекло в чистоте, но и дает возможность сэкономить. Дело в том, что многие автовладельцы отмечают, что такие форсунки расходуют заметно меньше стеклоочистителя по сравнению с обычными струйными аналогами.

  Напоследок хотелось бы добавить, что только правильно подобранные щетки стеклоочистителя, а также сама система омывателя в комплексе с качественными форсунками позволяет получить чистое лобовое стекло в любых условиях. В свою очередь, именно веерные форсунки справляются со своими функциями заметно лучше других аналогов.

  Чистка и регулировка веерных форсунок омывателя: что и как?

  Для более эффективной очистки лобового стекла практически все автомобилисты устанавливают более современные веерные форсунки. И хотя по списку преимуществ они являются неоспоримыми лидерами, все же они не лишены определенных недостатков. Эти элементы склонны периодически забиваться, да и иногда им может потребоваться регулировка. Но к счастью, все эти процедуры можно выполнить самостоятельно. На выполнение этих работ не нужно много сил и времени. Но вместе с тем есть и определенные нюансы в этих процессах, которые перед выполнением работ обязательно нужно знать.



  В чем преимущества и недостатки веерных форсунок?

  Веерная форсунка выступает достойной альтернативой стандартным вариантам. У них есть множество преимуществ. Они обеспечивают равномерное распределение омывающей жидкости. То есть при подаче воды она попадает на поверхность ветрового стекла плотным слоем мелких капелек. За счет установки веерных форсунок также повышается эффективность работы щеток стеклоочистителя. И происходит это потому, что дворники движутся по увлажненной поверхности. Вееры прекрасно справляются с удалением насекомых и твердых загрязнений. Значительно снижается количество царапин в процессе омывания стекла и при этом наблюдается падение расхода омывающей жидкости. Последнее хоть и не свойственно всем автомобилям, но все же наблюдается на большинстве из них. При этом у веерных форсунок есть и характерные недостатки. Из-за особенностей конструкции такая форсунка практически не защищена от отрицательной температуры. Поэтому они часто обмерзают. Кроме того их достоинство в виде покрытия водой большой площади иногда оборачивается недостатком. Так как поверхность всего стекла покрывается мелкими каплями, то до того момента, пока по нему не пройдет стеклоочиститель водитель будет плохо видеть дорогу. А это напрямую влияет на безопасность вождения.



  Как самостоятельно почистить форсунки?

  Самостоятельно почистить форсунки можно, причем достаточно легко. Для этого существует несколько методов. Все они отличаются между собой лишь используемыми инструментами. В зависимости от них очистить форсунки можно компрессором, шприцем или булавкой и леской. Самым простым по мнению многих автомобилистов считается метод очистки шприцем. В шприц необходимо набрать жидкость и начать ее вводить в форсунку. Де6лается это через сопло в обратном направлении. Шланги необходимо отключить заранее, чтобы с той стороны вода для очистки могла выходить вместе со всеми загрязнениями. С использованием слишком агрессивной бытовой химии нужно быть очень аккуратными, поскольку она может не только прочистить форсунку, но и повредить ее. Поэтому многие советуют останавливать свой выбор на лимонной кислоте, которая отлично удаляет загрязнения и при этом не вредит форсунке.

  Подробнее об очистке веерных форсунок будет рассказано в этом видеоролике:

  Форсунки омывателя лобового стекла: как прочистить и отрегулировать



  1. Особенности работы
  2. Методы очистки
  3. Регулировка

  Всем привет! Скучали? Я — очень! Сегодня предлагаю поговорить про форсунки омывателя лобового стекла. Если захотите, можем обсудить эту тему в комментариях.

  На самом деле форсунки играют важную роль, вне зависимости от того, какой у вас автомобиль. Ведь эти устройства являются неотъемлемой частью Ниссан Кашкай, Форд Фокус, Киа Сид и Рио, Мерседес или автомобилей Тойота.

  Видели ли вы Хендай Солярис, Фольксваген Поло седан или даже обычный ВАЗ 2110 без форсунок, через которые подается вода, и щетки эффективно удаляют всю грязь с лобового стекла? Я не видел. У одних стоят обычные струйные форсунки, другие предпочитают веерные. Последние, кстати, превосходят стандартные устройства. Это универсальные форсунки, на которых нередко стоит обогрев.



  За счет системы с подогревом омывающая жидкость для стекла не замерзает и обеспечивается эффективная работа дворников при любой погоде. Но сейчас не об этом.

  Если с форсунками приключилась беда, замена не всегда является лучшим решением. Не стоит впопыхах искать артикул товара и думать, что же себе взять. Купить всегда успеете.

  Чаще всего, чтобы восстановить нормальную работу форсунок, их достаточно почистить и отрегулировать. Именно этому я постараюсь вас сегодня научить. Правда, бывают случаи выхода из строя моторчика омывателя, об этом я писал уже в этой статье, но сегодня речь не о нем.

  Особенности работы

  Сложного в работе форсунок ничего нет. Данное устройство предназначено для подачи воды или специальной омывающей жидкости на ветровое стекло автомобиля.

  Все форсунки делятся на два типа.

  1. Струйные. Выпускают струю воды и все. Элементарный принцип, ничего особенного. Используются в основном на старых автомобилях;
  2. Веерные. Их особенностью является равномерное распределение воды или жидкости по поверхности лобовушки. Такие устройства продлевают срок службы дворников, поскольку позволяют им скользить по постоянно увлажненной поверхности стекла.

  Для них характерно несколько ситуаций, требующих обязательного вмешательства водителя.

  • Отсутствие жидкости. Обычно она элементарно заканчивается в бачке, а водитель просто не замечает этого и не подливает вовремя новую порцию. Проверяйте регулярно, сколько жидкости в емкости и контролируйте уровень;
  • Соскочивший шланг. Думаю, здесь вам не понадобятся обучающие видео или фото с инструкциями. Просто поставьте шланг на место и все. Ремонт закончен;
  • Замерзание жидкости. Обычно происходит из-за низкой температуры и применения обычной воды, вместо специального омывателя. Прогрейте сильнее двигатель. За счет генерируемого тепла жидкость разморозится;
  • Засорение. Самая распространенная неприятность, справиться с которой можно своими руками. Все делается быстро и без особых сложностей.

  Методы очистки

  Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.



  Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.

  1. Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.
  2. Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
  3. Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно повредить распылитель омывателя стекла. Ну не знаю. Много раз пользовался данной методикой и проблем не случалось. Тут главное быть аккуратным. Учтите, что булавки избавляют только от небольших загрязнений. Такой себе дорожный метод, когда под рукой нет компрессора или хотя бы шприца с лимонной кислотой. Булавка или игла вставляется в сопло и аккуратно расковыривается грязь. Вычищаются только те загрязнения, которые скопились около сопла. Глубже лезть не стоит.
  4. Моющее и чистящее средство. Метод эффективный, но потребует достаточно много времени, если сравнивать с остальными способами. Снимите форсунку, поместите ее в емкость с водой и чистящим средством. Иногда достаточно подержать распылитель там несколько минут. Но после этого промывать все равно придется. Шприцем или компрессором, решайте сами.

  Как видите, с чисткой распылителей омывателя лобового стекла особых проблем не возникает. Процедура простая, вне зависимости от выбранного вами метода.

  Учитывайте, что панацеей чистка не является. В некоторых случаях форсунки могут износиться и окончательно выйти из строя. Тогда единственным выходом будет их полная замена. Хорошо хоть стоят они немного.

  Регулировка

  Еще одним важным элементом обслуживания системы омывателя ветрового стекла автомобиля является регулировка распылителей. Она требуется в том случае, если выходящая из сопла струя направлена не туда, куда нужно.



  Сам процесс элементарный и займет буквально несколько минут. И как отрегулировать? Ничего снимать и демонтировать не нужно. Просто сделайте следующее:



  • возьмите обычную иголку или булавку;
  • вставьте ее острым краем в форсунку (всего на ней бывает по 2-3 сопла);
  • в зависимости от того, куда направлена струя, начинайте поворачивать иглу в требуемом направлении;
  • если струя идет выше стекла, крутим вниз, а если распыляет очень низко, двигаемся вверх;
  • влево и вправо регулируется точно так же.

  Подобные манипуляции возможны за счет того, что сами распылители имеют форму шара, вращающегося внутри корпуса из пластика. Потому простая иголка может выступать в качестве отличного инструмента для регулировки.

  Как подобрать и установить веерные форсунки омывателя лобового стекла

  Хороший обзор дорожной ситуации через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в условиях насыщенного транспортного движения. Поэтому состоянию лобового стекла нужно уделять достойное внимание. Метеорологические осадки и перепад температур снаружи и внутри салона ухудшают прозрачность стекла, отрицательно влияя на безопасность управления. Грязь из-под колёс, налипшие насекомые, снег и потоки дождя с внешней стороны стекла должны как можно быстрее устраняться системой очистки, состоящей из автоматических механических дворников, омывателей переднего и заднего стекла, бачка с незамерзающей жидкостью.



  Работа веерных форсунок омывателя лобового стекла

  Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло, по сравнению с классическими струйными разбрызгивателями воды. Они имеют свои особенности применения, знание которых позволит автолюбителям более осознанно подойти к выбору того или иного вида форсунок.

  Веерные форсунки омывателя лобового стекла — положительные и отрицательные стороны

  Основной отличительной особенностью форсунок секторного способа разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости наподобие дождя, который полностью покрывает всю поверхность лобового стекла в отличие от струйных форсунок, подающих струю воды только на определённые участки перед водителем и передним пассажиром. Эта система расходования воды является более экономичной и эффективной по качеству и быстроте очистки стекла.

  К преимуществам веерных форсунок омывателя лобового стекла относятся:

  • Удаление пыли, грязи, насекомых производится полнее и качественнее за счёт равномерного смачивания большей площади стекла.
  • Щётки дворников при первом же взмахе движутся уже по смоченной поверхности стекла, смывая, а не растаскивая грязь, достигая более быстрой очистки стекла.
  • Экономия «незамерзайки«, предназначенной для эффективной очистки стекла, которая выражается немалой суммой при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
  • Уменьшается количество микроцарапин на лобовом стекле, появляющихся вследствие движения щёток дворников всухую.

  К недостаткам веерного способа смачивания стекла относятся:



  Кратковременное ухудшение видимости при работе форсунок

  • После набрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока их не смахнут дворники. Это может раздражать некоторых водителей, что является причиной их отказа от использования веерных форсунок в пользу струйных.
  • Веерные форсунки более подвержены обмерзанию, чем струйные. В условиях российского Севера они могут работать безотказно только с использованием специальной системы их подогрева.

  Выбор веерных форсунок омывателя лобового стекла



  Струйные и веерные форсунки

  Идеальным случаем является покупка фирменных форсунок, предназначенных для использования на данной конкретной модели автомобиля. Сегодня многие производители автомобильных аксессуаров выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют и универсальные виды веерных форсунок, которые могут быть приспособлены для использования на разных марках и моделях машин. В некоторых случаях возможно проведение небольших доработок.

  Универсальными веерными форсунками считаются изделия под номерами 30655605 и 7845009010 в каталоге деталей автомобилей фирм Volvo и Ssang Yong. Первые используются в качестве штатных форсунок на Volvo S80. Оба изделия абсолютно одинаковы по конструкции, но отличаются в цене. «Кореец» стоит практически в два раза дешевле «шведа». Зато вольвовские форсунки считаются более престижными. Оба они могут быть использованы и на других марках автомобилей, в частности на «Дэу», «Субару», «Тойота», «Мазда» и далее.

  Альтернативным вариантом могут быть форсунки от концерна Toyota для автомобилей бизнес класса. Они тоже могут применяться на различных моделях авто. Но здесь нужно знать, что в комплекте предусмотрена лишь одна форсунка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две форсунки на машину. Чтобы заменить свои штатные струйные жиклёры веерными форсунками требуется приобрести сами форсунки и к нему ещё тройник со шлангами и обратным клапаном.

  Ещё кое-что полезное для Вас:

  Видео: Lada Granta — установка и испытание веерных форсунок омывателя

  Подбор обратного клапана стеклоочистителей

  Штатная конструкция омывателя может не иметь обратного клапана, который предназначен для предупреждения стекания жидкости из шлангов обратно в бачок во время отключения подсасывающего насоса. Клапан обеспечивает непрерывность подачи жидкости особенно в момент включения насоса, так как в трубопроводы не попадает воздух через отверстия форсунок. Клапан представляет собой обычный подпружиненный шарик, который закрывает собой отверстие форсунки при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Тогда надо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка до форсунок до того, как начнут работать дворники.



  Универсальный обратный клапан для форсунок фирмы Toyota

  Здесь можно использовать обратный клапан для «Жигулей» 8 и 9 модели под № 21080-5208550-00 в каталоге деталей ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Можно применять и импортные клапаны, например, для марок «Вольво» — каталожный номер детали 30896546 или для марок «Тойота» — 85321-26020. В качестве альтернативного варианта достойно внимания использование готового тройника со встроенным обратным клапаном для «Митсубиси» — номер детали M850641.

  Нестандартным, но приемлемым решением является применение обратного клапана, используемого в аквариумном воздушном компрессоре. Он стоит обычно в выходной трубке компрессора, обладает высокой надёжностью и эффективностью работы. Кроме него в зоомагазине можно приобрести и гибкую силиконовую трубку для изготовления патрубков на обратный клапан и форсунки, которая используются для подачи воздуха в аквариум. Эта трубка по приспособленности к перепаду температур и сроку службы намного превосходит штатные шланги, применяемые в «Жигулях».

  Установка веерных форсунок омывателей лобового стекла



  Порядок установки веерных форсунок предусматривает выполнение следующих работ:

  • снятие обивки на капоте, если она установлена, с аккуратной без поломок выемкой пластиковых пистонов с использованием специальных инструментов или двух плоских отвёрток;
  • демонтаж буферных поролоновых прокладок, крепящихся на двухстороннем скотче (для их обратного монтажа потребуется новый скотч) и отсоединение накладки на пластиковые детали;
  • отсоединение трубок, подающих жидкость, от штатных форсунок;
  • демонтаж старых форсунок, которые могут крепиться к капоту или раме с помощью пластиковых фиксаторов или крепёжных гаек;
  • подключение патрубка на веерные форсунки и предварительная установка их на штатные места без окончательной фиксации;
  • подключение обратных клапанов к трубопроводам омывающей жидкости и патрубкам форсунок, надёжное их закрепление;
  • проверка работоспособности системы и регулировка направления веера жидкости на лобовое стекло;
  • окончательная фиксация форсунок.

  Видео: Универсальные веерные форсунки — обзор, установка, пример работы

  При установке и настройке форсунок может потребоваться корректировка отверстий, подгонка форсунок по размерам, направлению, высоте и наклону положения. Для этого нужно подрезать, подпиливать или, наоборот, наращивать основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате нужно добиться, чтобы площадь разбрызгивания жидкости по поверхности стекла была максимальной, но не выходила за его пределы.

  Как отрегулировать веерные форсунки

  Многие автолюбители недовольны омывателями, которые стандартно устанавливаются в современные и б/у автомобили, и в основном такое недовольство вызвано плохой очисткой смотрового стекла. Чтобы увеличить эффективность выполнения данной функции, чаще всего многие предпочитают просто заменить имеющуюся систему форсунок модернизированными системами, однако после установки новых устройств им также периодически потребуется очистка, а еще более важно провести регулировку форсунок омывателя лобового стекла.

  1. Что такое веерные форсунки на автомобиле
  2. Выбор форсунок веерной конструкции
  3. Особенности веерных форсунок стеклоомывателей
  4. Преимущества и недостатки
  5. Методы самостоятельной очистки форсунок
  6. Использование компрессора
  7. Использование шприца
  8. Булавка и леска
  9. Нюансы регулировки веерной форсунки

  Что такое веерные форсунки на автомобиле



  Часто современные производители автомобилей предпочитают использовать в своих автомобилях именно такие форсунки для очистки стекла. Главным отличием веерных устройств от их аналогов является технология подачи воды, предусматривающая ее нанесение для очистки на стекло площадью из небольших капель вместо нескольких отдельных струй.

  Наиболее распространенными устройствами для очистки стекла веерного типа являются устройства компании Volvo, но существует также множество альтернативных вариантов. К примеру, в последнее время популярность получили также модели Toyota бизнес-класса, в которых также присутствуют такие устройства. При этом стоит отметить, что комплект всегда включает в себя только одну форсунку, в связи с чем в процессе выбора подходящего товара из каталога нужно будет делать сразу два заказа.

  Выбор форсунок веерной конструкции



  Самый легкий вариант выбора таких запчастей – это покупка оригинальных изделий, подходящих под определенную модель.

  Нередко производители предоставляют дополнительный комплект устройств, но, если оригинальные изделия не предусмотрены или хочется сэкономить, можно использовать какие-то альтернативные варианты омывателей стекла, которые могут быть установлены сразу или после каких-нибудь небольших доработок.

  Довольно распространенным вариантом являются веерные устройства Volvo S80, которые устанавливаются практически на любые современные автомобили, начиная от Daewoo и заканчивая Toyota, Subaru и машинами многих других производителей. Существует также аналог этой модели, который отличается меньшей стоимостью – Ssang Young 7845009010.

  Для владельцев Chevrolet Aveo или Daewoo Lanos можно порекомендовать форсунки Skoda под артикулом 3b0955985.

  Особенности веерных форсунок стеклоомывателей

  В преимущественном большинстве случаев производители сразу используют в стандартной комплектации своего автомобиля веерные устройства. Благодаря тому, что в них используется система распыления жидкости вместо ее струйной подачи, обеспечивается большая площадь покрытия лобового стекла за каждый впрыск. Благодаря тонкостям их устройства осуществляется одновременная обработка жидкостью крупной площади, причем осуществляется подача воды визуально в форме веера, откуда и появилось такое название для этих устройств.

  Преимущества и недостатки

  Веерные форсунки отличаются следующими преимуществами и недостатками:

  • Жидкость распределяется равномерно. Благодаря плотному слою воды, состоящему из небольших капель, она распределяется по всей площади стекла, которую можно очистить дворниками, а нередко и за ее пределы. Конкретная площадь уже будет зависеть от особенностей настройки таких устройств. При этом не требуется дополнительных работ, так как отрегулировать форсунки омывателя лобового стекла не получится.
  • Работа щеток осуществляется в разы эффективнее. Дворники постоянно двигаются по увлажненной поверхности.
  • Веерное распыление жидкости такими устройствами позволяет более эффективно устранять с лобового стекла твердые загрязнения и врезавшихся насекомых. Некоторые считают, что струйная технология позволяет более эффективно справиться с твердой грязью, но на практике именно мелкие капли быстрее разъедают ее, так как сразу обрабатывают всю поверхность и быстрее ее увлажняют.
  • Стеклоомывательная жидкость в веерных устройствах расходуется меньше. Несмотря на то, что жидкость не является каким-то дорогостоящим расходником, в любом случае здесь обеспечивается экономия.

  Чтобы решить такую проблему, можно приобрести специальные форсунки, в которые производителями встраивается система подогрева. Обязательно стоит обратить внимание именно на эту категорию веерных устройств тем, кто проживает в регионах с холодным климатам.

  Также из-за того, что жидкостью покрывается большая площадь стекла, это может негативно влиять на видимость дороги, пока щетки не выполнят свою работу. В связи с этим стоит аккуратно пользоваться системой очистки стекла, если вождение осуществляется в сложных условиях.

  Методы самостоятельной очистки форсунок



  На практике процедура самостоятельной очистки форсунок не отличается какими-то сложностями, но для начала следует убедиться в том, что стеклоомыватели действительно плохо работают из-за возникшего засорения, так как нередко причиной ухудшения работы является нарушение герметичности и неисправности насоса, с помощью которого обеспечивается подача жидкости из бачка.

  Использование компрессора

  На сегодняшний день практически каждый автомобилист имеет в гараже компрессор, который может использовать при очистке омывателя стекла. Очистка выполняется так:

  1. Форсунки отсоединяются от шлангов.
  2. Тщательно промываются распылители мыльной водой.
  3. С помощью щетки устраняются внешние загрязнения, образовавшиеся в районе сопла устройства.
  4. Подключается шланг.
  5. Активируется компрессор, который начинает качать воздух. Не стоит пользоваться слишком мощным оборудованием, чтобы не повредить устройство при очистке.
  6. Подключаются шланги и проводится проверка работы форсунок.

  Использование шприца

  Данный метод гораздо менее эффективен в сравнении с компрессором, и чаще им пользуются в качестве профилактики загрязнений, а не для борьбы с уже существующей проблемой с очистителями стекла. Воду в шприц рекомендуется набирать не обычную, а фильтрованную с примесью лимонной кислоты или специализированной бытовой химии, чтобы вода эффективнее устраняла загрязнения. Из шприца жидкость вводится непосредственно в сопло форсунки после отключения шлангов.

  Булавка и леска

  С помощью тонкой лески и иголки можно устранить загрязнения, скопившиеся вблизи сопла. При этом такой способ не поможет справиться с грязью, попавшей непосредственно вглубь устройства. После того, как вы проведете ручную очистку сопла, стоит промыть его обильно жидкостью, так как в противном случае там останется новая порция твердой грязи, которая уже в скором времени опять приведет к засору веерного устройства.

  На видео вы можете также ознакомиться с одним из вариантов очистки веерных форсунок:

  Нюансы регулировки веерной форсунки

  Фактически эти детали относятся к нерегулируемому типу устройств для очистки стекла, хотя некоторые считают, что их настройка осуществляется аналогично со струйными устройствами: достаточно воспользоваться булавкой или иглой, которой можно покрутить внутри корпуса сопла, чтобы поменять направление распыления жидкости. На практике использование такого метода актуально разве что для классических струйных устройств, в то время как регулировка веерных форсунок омывателя не приведет к какому-то результату.

  Отсутствие возможности настраивать работу очистителей такого типа обусловлено отсутствием в них каких-либо подвижных элементов для очистки поверхностей. Оптимальный вариант как-то повлиять на направление воды, выпускаемой на стекло – это использовать изоленту и перемотать ей в несколько оборотов любую из частей устройства (сзади или спереди), чтобы повлиять на мощность распыления.

  Еще один вариант – это использование уплотнителя, который вместе с лентой подкладывается под нужную часть для регулировки потока воды.

  ЗАРЕГИСТРИРОВАТЬСЯ





  Группа: Член Клуба (100)
  Сообщений: 462
  Регистрация: 1.6.2008
  Из: Москва
  Пользователь №: 3 507

  Марка машины:
  LR5/DISCOVERY 5

  Понравилась тема? Полезная? Поделись c друзьями в соцсетях:







  Группа: Член Клуба (100)
  Сообщений: 462
  Регистрация: 1.6.2008
  Из: Москва
  Пользователь №: 3 507

  Марка машины:
  LR5/DISCOVERY 5







  Группа: Член Клуба (100)
  Сообщений: 407
  Регистрация: 25.8.2010
  Из: Уфа
  Пользователь №: 19 642
  Номер машины:
  090

  Марка машины:
  RANGE ROVER SPORT Серия 2013







  Группа: Член Клуба (100)
  Сообщений: 462
  Регистрация: 1.6.2008
  Из: Москва
  Пользователь №: 3 507

  Марка машины:
  LR5/DISCOVERY 5







  Группа: Член Клуба (100)
  Сообщений: 147
  Регистрация: 4.11.2007
  Из: Москва
  Пользователь №: 687

  Марка машины:
  LR5/DISCOVERY 5







  Группа: Член Клуба (100)
  Сообщений: 462
  Регистрация: 1.6.2008
  Из: Москва
  Пользователь №: 3 507

  Марка машины:
  LR5/DISCOVERY 5







  Группа: Член Клуба (100)
  Сообщений: 173
  Регистрация: 15.7.2011
  Пользователь №: 31 318

  Марка машины:
  LR5/DISCOVERY 5







  Группа: Член Клуба (100)
  Сообщений: 462
  Регистрация: 1.6.2008
  Из: Москва
  Пользователь №: 3 507

  Марка машины:
  LR5/DISCOVERY 5

  Итак. При визите к ОД задал вопрос по регулировке форсунок. Услышал от менеджера какую-то дикую ересь — типа не стоит регулировать самостоятельно, там шарик, он вылетит и потом не вставить итд. Приезжайте к ОД, короче, и платите деньги. Ага.
  Открыл капот — глядь, а на одном из боков форсунок прорезь под плоскую отвертку. Подкрутил чуточку — регулируется!
  В общем, подвело меня в прошлый раз то, что я смотрел на форсунки с правой стороны авто, где нет регулировки.
  Прорези с левой стороны форсунок, если смотреть по ходу движения.
  Вроде там даже чтот типа ступенчатой регулировки. Во всяком случае ощущения при регулировке какие-то интересные. Регулировать, есесено, осторожно и буквально на единицы градуса. Показалось, что в любом случае сначала получится «перебор» в противоположном направлении до какого-то щелчка и затем уже в обратку регулируем до необходимого угла. Как-то так.

  PS
  Думаю понятно, что нужно регулировать открыв капот. Желательно взять фонарик, чтоб лучше видно было. Пластиковая черная накладка немного мешает, но не критично.

  голоса

  Рейтинг статьи
  Читать еще:  Почему не закрывается капот на ваз 2114 причины
