Как лучше сделать бампер на ниву. Как сделать усиленный бампер на «Ниву. Сдача готовой конструкции и тестирование

Силовой бампер на Ниву своими руками

  • Подготовительный этап
  • Процесс изготовления бампера

Первые силовые бампера появились еще около 40 лет назад. Тогда они были представлены обыкновенным швеллером из металла. Конструкция была хоть и проста, но относительно надежна. Лишь с появлением на мировом рынке джипов она стала меняться, приближаясь к своему современному виду. Сегодня изделие для усиления сопротивления ударам представляет собой сложную конструкцию с дугами, куда можно вставить номерные знаки и фары противотуманные на ниву. Да и весит оно поменьше своего предшественника.

Несмотря на внедрение усиленных буферов на иностранные автомобили, их аналоги на «Ниву» 2121 появились не сразу. Некоторые считают, что, так как автомобиль не имеет рамы, но оснащен несущим кузовом, усилитель здесь будет лишним. Из-за этого в продаже буфер для отечественного джипа не встретишь, и приходится делать его своими руками. На первый взгляд, это создает трудности, но на самом деле имеет массу преимуществ — от экономии денег (не нужно переплачивать за бренд, изготовляющий комплектующую; сами расходные материалы — не слишком дорогие) до возможности сделать эксклюзивный чертеж хай-джека своими руками, изделий по которому не будет у других владельцев «Нивы».

Силовой бампер на автомобиль Нива

Прежде чем изготовить силовой бампер на «Ниву», задайте себе вопрос, зачем он вам нужен. От этого зависит его конструкция и комплектация. Некоторым он необходим исключительно для эстетических целей, а кто-то постоянно ездит в лес или на охоту, так что нуждается в защите от веток. В любом случае качественная усиленная конструкция переднего бампера для любых целей должна содержать:

  • крепеж для лебедки;
  • веткоотбойники;
  • место для крепления фар и номерных знаков.

Выбирая материал для создания усиленного буфера «Нивы» 21214, вы должны четко представлять его конечный внешний вид и назначение. Конечно, лучше будет использовать качественный стальной сплав, который выдержит лобовые столкновения.

Но нужно учитывать, что он будет весить в разы больше стеклопластикового аналога.

Силовой бампер на Ниву 2121-2131

Подготовительный этап

Чтобы изготовить силовой бампер на «Ниву» самостоятельно, нужно делать все четко по чертежу.

Его можно изготовить следующими способами:

  • заплатить за работу профессионалам. Они используют для составления чертежей специальное программное обеспечение;
  • самостоятельно провести замеры модели 2121 и, включив фантазию, сделать чертеж своими руками;
  • скачать готовый чертеж со специализированных сайтов.

Чертеж силового бампера на Ниву

После того как чертеж будет готов, вам потребуется закупить расходные материалы, исходя из данных в схеме для модели 21214. Ими выступают:

  • круглые трубы;
  • квадратные трубы (металлические листы);
  • швеллер;
  • уголки.

Квадратные трубы для изготовления силового бампера на Ниву

Помимо закупки материалов, вам понадобится такой инструментарий:

  • сварочный аппарат;
  • трубогиб;
  • сверло;
  • болгарка.

Если вы не имеете опыта обращения с вышеупомянутыми инструментами, вряд ли стоит рисковать, делая силовой бампер на «Ниву» самостоятельно — гораздо логичнее будет доверить работу специалисту в этой сфере.

Процесс изготовления бампера

Перед началом работы нужно демонтировать переднюю часть «Нивы», сняв всю возможную заводскую комплектацию.

Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:

  • Чтобы усилить лонжероны спереди будущего изделия, изготовьте вставки, повторяющие их форму.
  • Накладки закрепите с наружной части лонжеронов. Это необходимо для предотвращения их деформации, которая может возникнуть при стягивании усилителей.
  • В лонжеронах и накладках — просверлить отверстия с необходимым диаметром, а затем затянуть усилители.
  • Из основного элемента, прямоугольной трубы, сваривается поперечина. Далее она будет приварена к накладкам.
  • Из труб изготавливается площадка для лебедки.
  • Все элементы конструкции соединяются. На них наносится антикоррозийный состав, а после его высыхания — порошковая краска (именно она лучше всего защищает от ржавчины).

Изготовление силового бампера на Ниву 2121 своими руками

Чтобы прикрепить обвес к «Ниве», можно использовать швеллер. Его потребуется закрепить на усилителях, учитывая угол изгиба конструкции. Далее нужно, соблюдая симметрию, приварить к крепежам квадратную трубу. В готовой конструкции каждый шов должен быть зачищен от шлака и неровностей при помощи болгарки или наждачной бумаги. После этого вырежьте место для хай-джека. Также нужно позаботиться о месте для фиксаторов для буксировки автомобиля. После окончания крепежных работ испытайте обвес — возможно, он будет требовать усиления.

После окончания работ по свариванию переднего бампера и его установке на «Ниву» 21214, согласно российским законам, вам нужно будет получить на нее сертификат. Этот документ еще пригодится вам, когда вы в очередной раз отправитесь на техосмотр.

Необязательно в процессе создания останавливаться на листах металла — их можно заменить квадратной трубой. Чтобы придать нужную форму, её потребуется распилить вдоль, а затем согнуть.

Сообщества › Chevrolet Niva › Блог › Инструкция по изготовлению силового бампера

Всем привет…Вот появилась новая идея, построить максимально лёгкий силовой бампер, но не в ущерб его прочности. Ну и как любая постройка бампера начинается с несущих элементов. Я тоже начал с неё. В этой части расскажу о усилителях лонжнронов и площадке под лебедь…
Итак, начнём:
Уселитель лонжеронов:

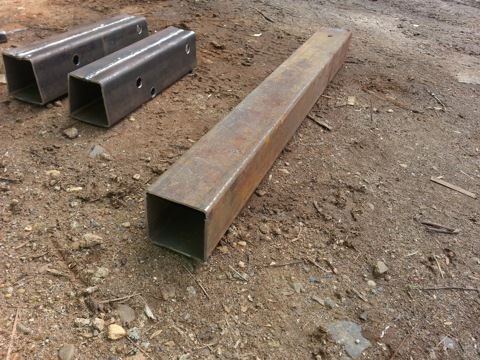

Берём профильную трубу 80*80*4 мм.

Отрезаем нужную нам длинну, у меня она составила 340 мм. Вдоль трубы вырезаем полосу шириной 15 мм, сжимаем эту сторону, провариваем и получаем конус со сторонами 80*80*80*65 мм

. этот брус вставляется в лонжерон. Таких нужно два бруса, потому как лонжеронов два.
Наружний уселитель лонжерона:

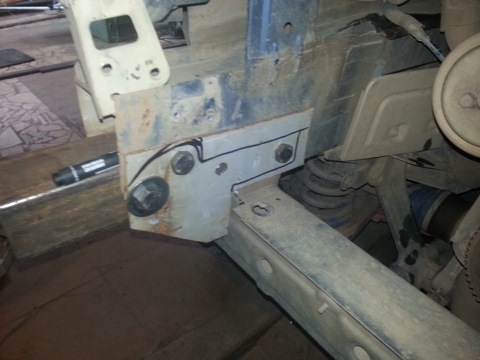

Наружный уселитель — это пластина через которую в дальнейшем вы будуте стягивать всю конструкцию. Я её изготовил из 3.2 мм листа. Не скупитесь, сделайте её побольше, потом обрезать не долго.
Следующий этап, размерка и сверление. Собираем один из лонжеронов, встасляем брус и прикладывмем пластину. На пластине отмечаем места сверления, сверлим, затем снова прикладываем и отмечаем места сверления на лонже… колличество болтов и их диаметр выбирайте сами. Я использовал по 3 силовых болта диаметром 16 мм. Когда закончите с одной строны переходите к другой. По окончании сборки, отметьте маркером места лишнего, чтобы в дальнейшем отпилить.

Площадка для лебёдки:

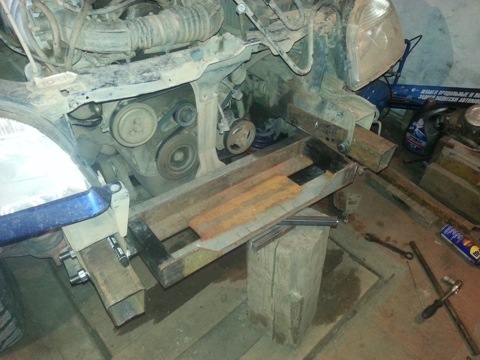

Когда обе стортны собранны, стянуты. Приступаем к площадке. Для изготовления площадок используют раздные материалы, я использовал уголок 70*70*5. Отмеряем расстояние между лонжеронов и отрезаем с небольшим запасом, я брал запас в 2 мм. Засовываем этот уголок между лонжей, если не заходит, немного подтачиваем и так пока не зайдет. Напомню что заходить туда он должен очень плотно. Затем на равно удалённых расстояниях от края этой поперечины, я брал по 60 мм, прихватываем пару труб 70*40*4, длинною 160 мм и на них уже привариваем уголок 70*70*5. Всё акуратненьао провариваем. И получаем готовую площадку.

Сборка:

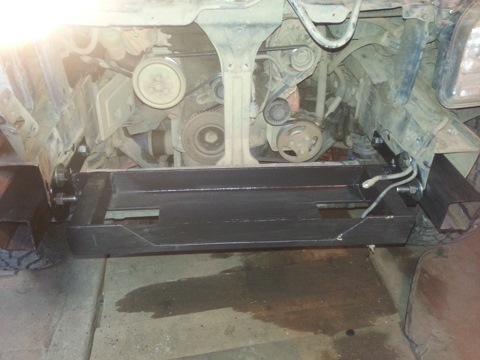

Изготовленную нами площадку запихиваем между лонжей, выравниваем, прихватываем сваркой к пластинам наружних уселителей. Разбираем всю конструкцию. И получаем площадку под лебедь и прихваченными по краям пластинами. Каждую пластину хорошо провариваем и отрезаем лишнее по ранее отмеченным рисункам. Всё зачищаем, красим и собираем.

Вес данной конструкции получился порядка 12 кг. Да тяжёленькая, зато надёжная. Испытания джеком прошла успешно.

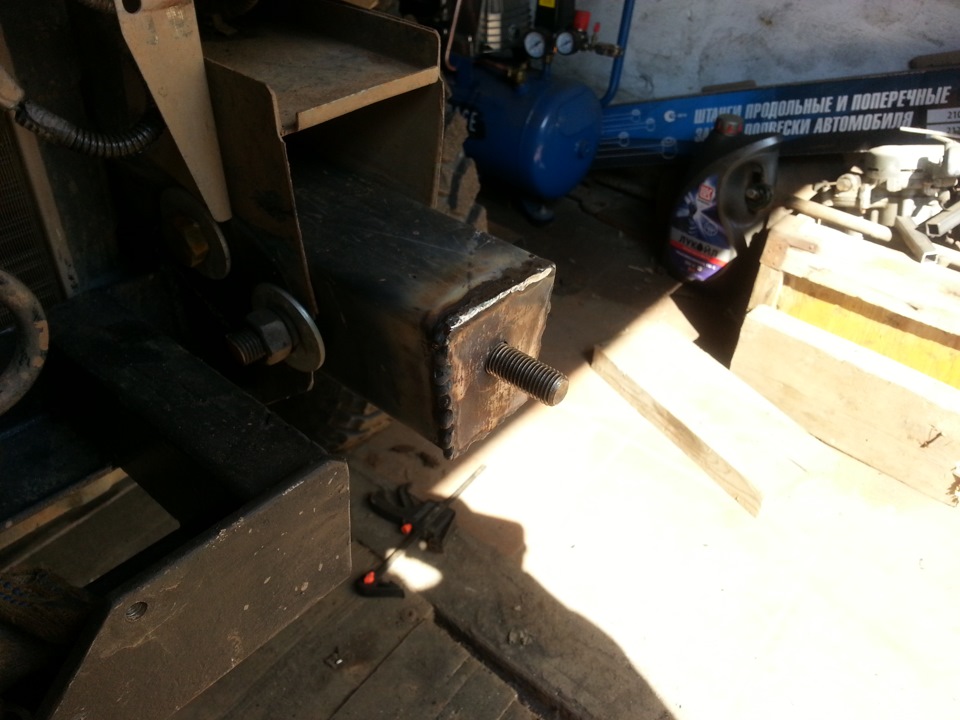

Теперь принемаемся за болты крепления самого бампера к брусьям усилителя. Вырезал 2 пластины 80*80мм.из 3х мм металла прихватил их непостредственно к брусьям. Далее занялся вырезанием силовой передней частью бампера, пластина размерами 950*180мм из металла 4 милиметра.

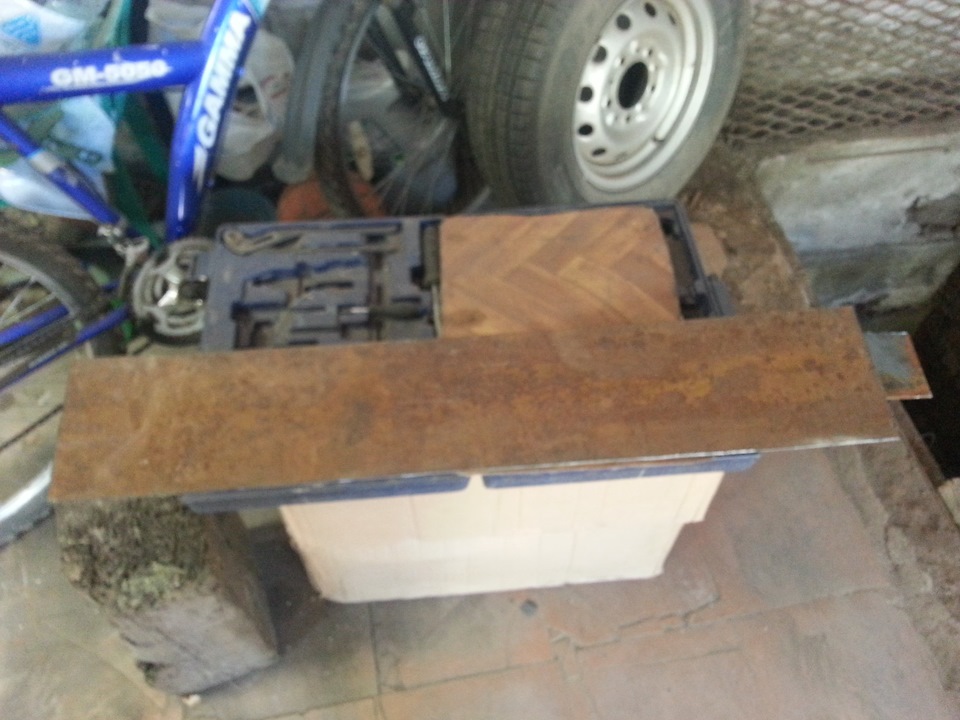

Эту пластину долго и мучительно выравнивая на передней части, прихватил на пару точек к этим же брусьям. ПОКУРИЛ. Разметил места сверления отверстий для болтов крепления бампра и просверлил сверлом на 6мм, далее прошёлся сверлом на 16мм. Отодрал преднею пластину и зачистил прихватки. Отодрал ранее прихваченные квадраты от брусьев, а они как вы уже поняли были с отверстиями, в эти отверстия вставил болты М16*40 и приварил шляпку болта к пластине. А уже этот квадрат с болтом аккуратненько привалил обратно к брусу-уселителю…

Точно так же поступил с другим квадратом. Примерка: На брусья с уже ввариными болтами одеваю переднюю часть бампера, и ВУАЛЯ сидит
как и должно быть.ПОКУРИЛ, ПОХОДИЛ! И снова занялся делом, вырезал из листа железа толщиной 2,5 мм пластину размерами 950*90мм, это будет верхняя средняя наклонная пластина. Приложил её к передней несущей пластине и прихватил на прару тройку точек, по всей длинне выставил один угол (непомню какой, для этого у меня есть угломер) и проварил по всей длинне.

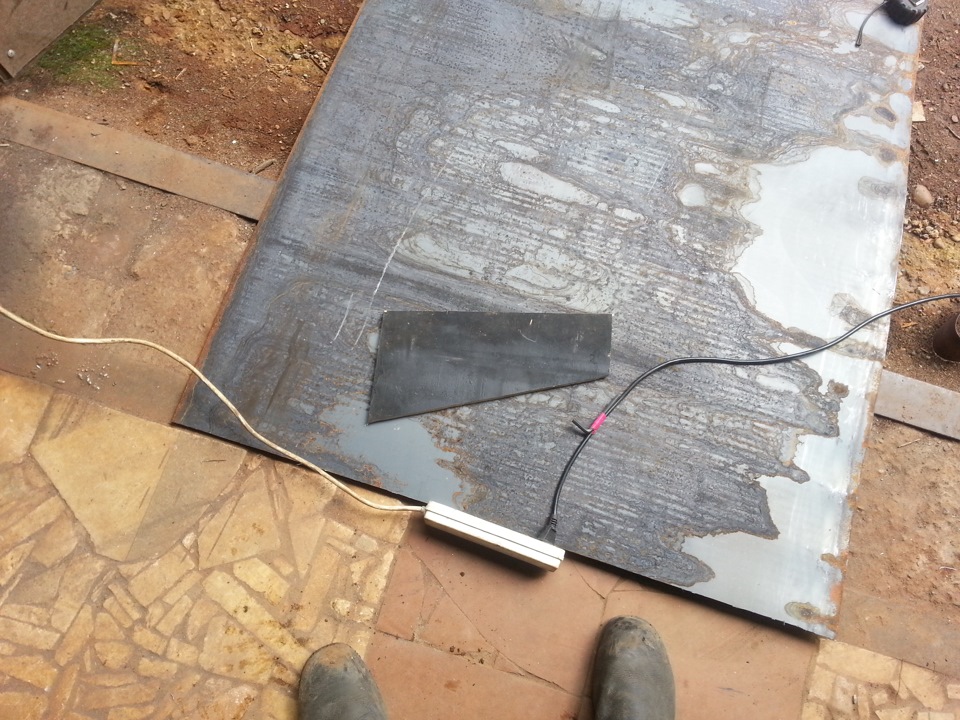

Взялся за боковые передние пластины, лекало сделал из куска фанеры. приложил не понравилось, отлезал ещё чуток, приложил. Вообщем резал до тех пор пока мня всё не устроило… Это лекало приложил к листу железа 2,5мм и вырезал сразу две пластины.

Эти пластины прихватил под углом 22 градуса к несущей передней пластине.

Вроде чёт вырисовывается… Для верхних наклонных боковых пластин лекало сделал из картона. Так же вырезал из железа и прихватил.

Нижнию наклоную среднюю сделал так же из металла 2,5 мм размерами 120*950 и на расстоянии по 200 мм сделал прорези для джека.

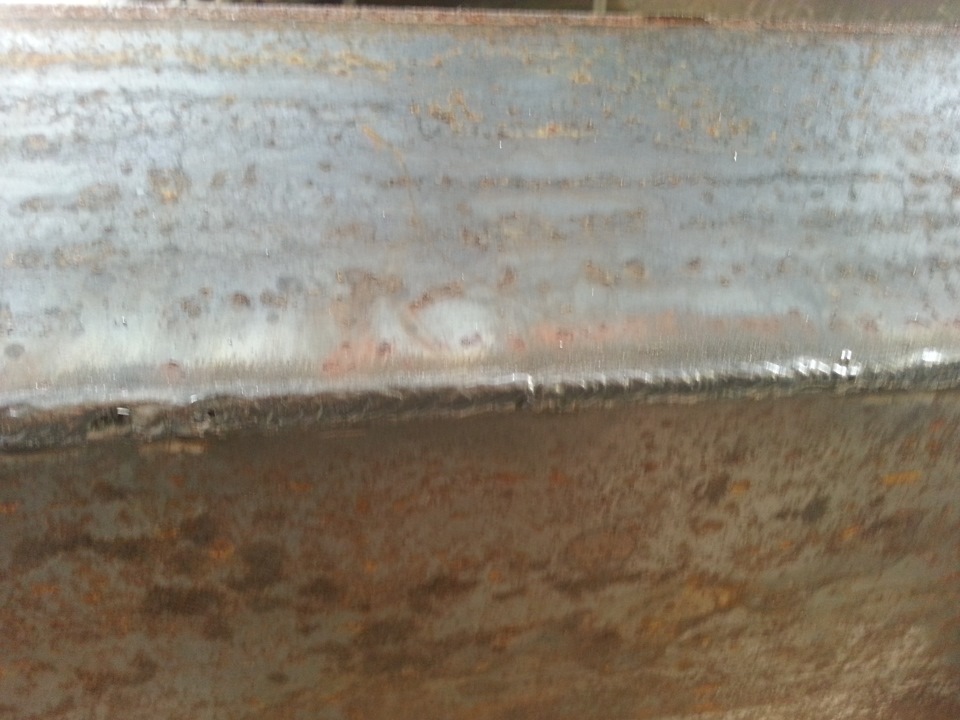

Все так же прихватил и проварил. Дело осталось за нижними наклонными боковыми для них сделал лекало из картона, вырезал из металла и прихватил к местам. Снял бампер и хорошо проварил все места соединений.

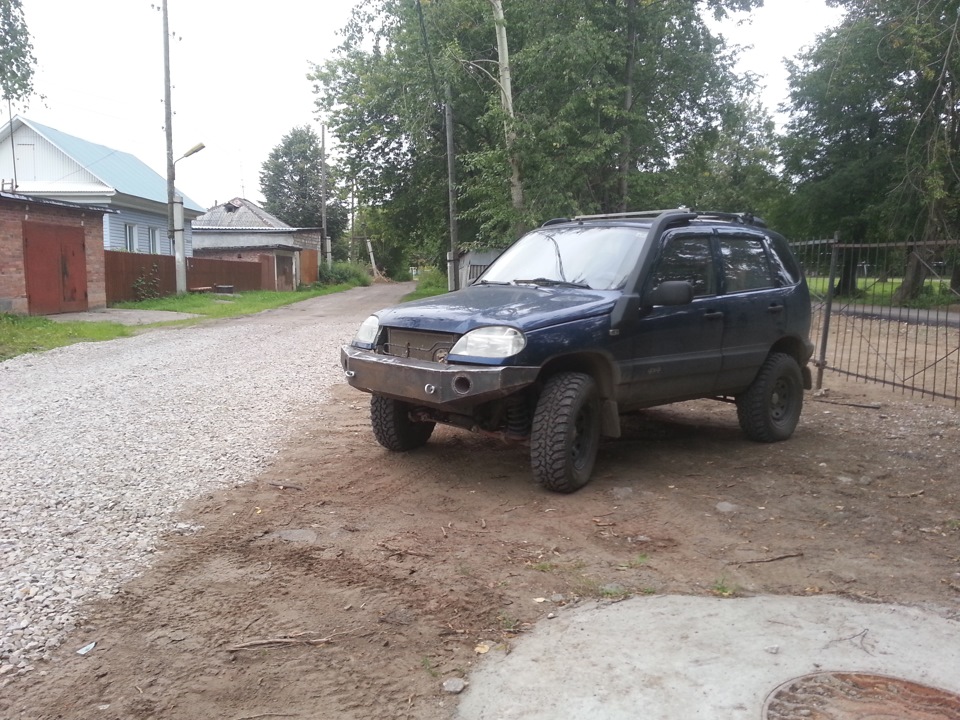

Накинул обратно на машину и взялся за верхние горизонтальные. Все резалось и варилось по принципу предыдущих соединений…

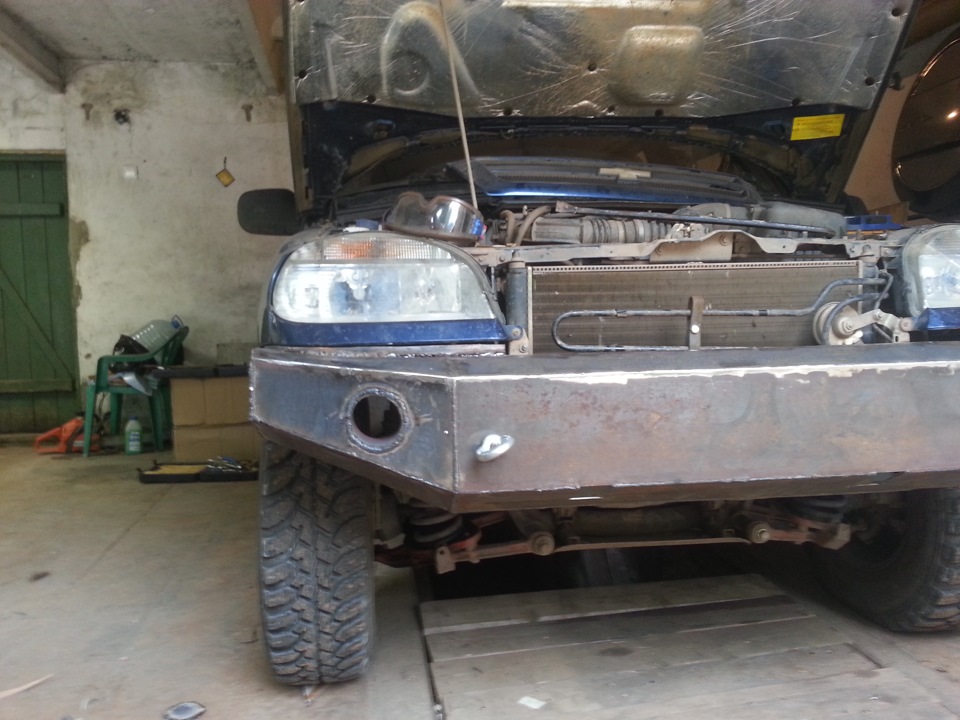

Мне в голову пришла идея, врезать туманки от приоры в бампер… В этой идеи мне помог замечательный человек www.drive2.ru/r/chevrolet/628424/ . Спасибо тебе, Мишка!

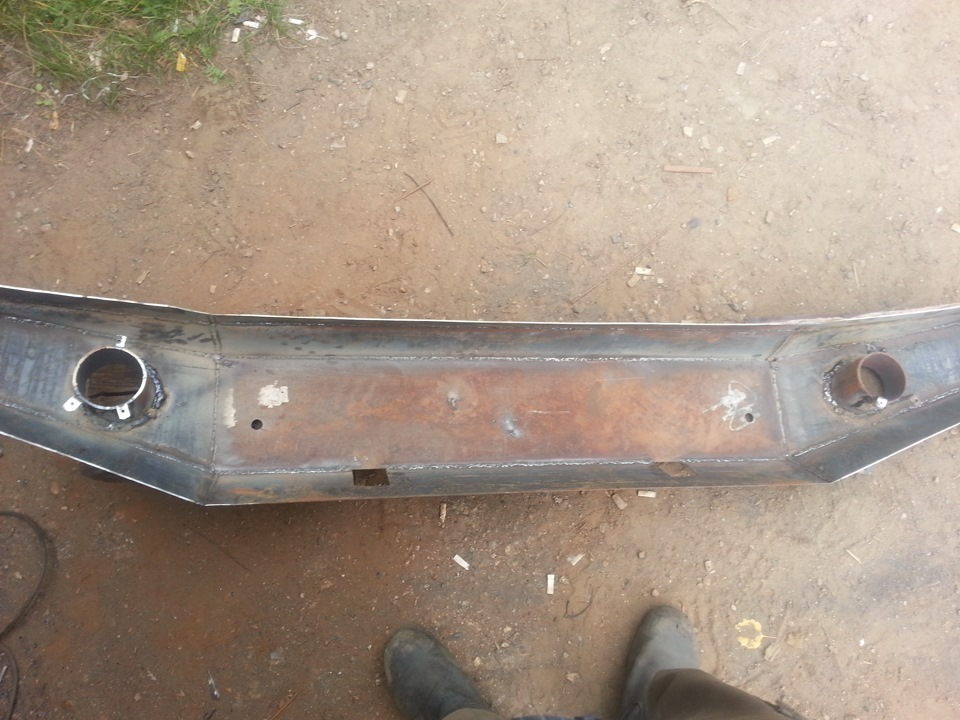

Вообщем взял 89ю трубу и отрезал от неё две равные части по 80мм. После чего застопарился, как же вырезать в бампере отверстия для этих труб. Решение пришло не быстро… но. Короч разметил на бампере отверстия для труб, на сварочном аппарате выставил 160 ампер и просто выплавил отверстия для труб… С помощью угломера выставил на равные углы трубы, прихватил. Проверил и проварил… отрезал всё лишнее.

Крепления тумак слелал из небольших отрезков уголка…

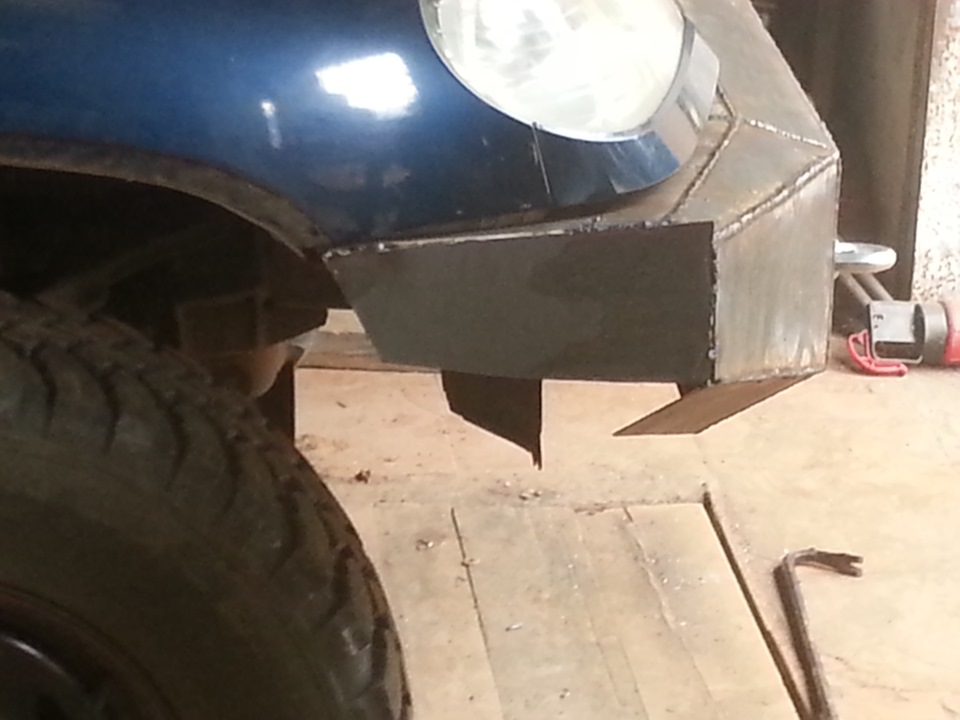

Следующим этапом были боковинки, это совсем просто. Кусок картона послужил лекалом. Ну а по этому лекалу уже вырезал боковинки.

Самой трудоёмкой работой Была сделанна с ресничками под фарами… это пипец, резал, прихватывал, подгибал, снова резал и т.д. и один хрен накосячил…
Вобщем бампер готов, осталось всё зачистить, еще раз всё проверить.

На зачистку ушло около полудня. После зачистки руки тряслись, в ушах звон, голова не соображает.

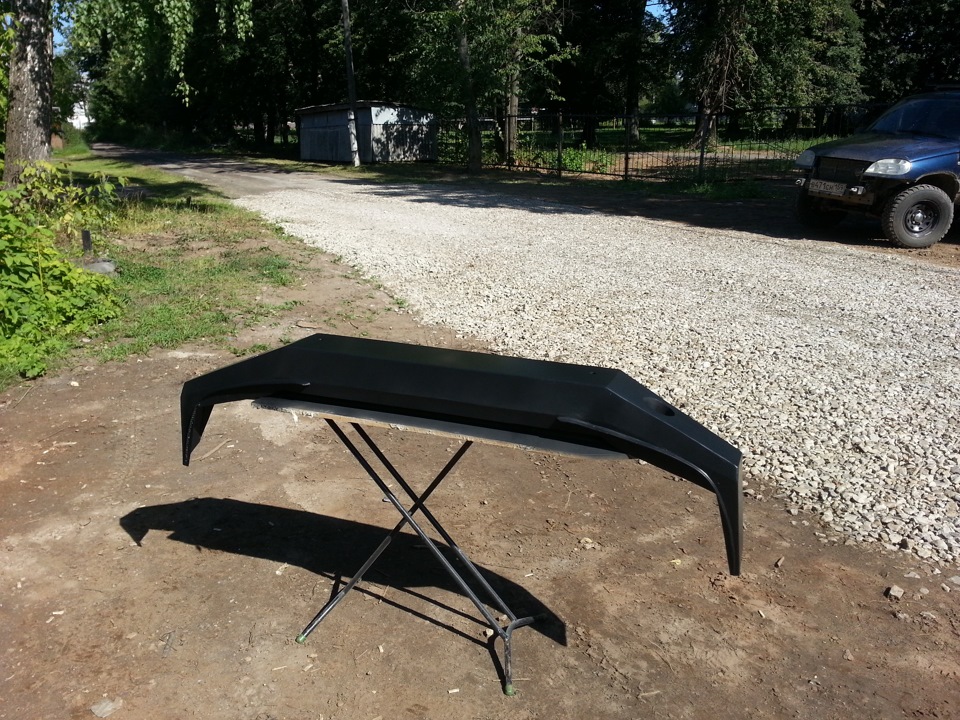

прохожусь по швам шпаклёй, зачищаю. И выкрашиваю бампер… бампе готов.

После того как бампер высох, я 300 раз пожалел что взялся за шпаклёвку, оказывается что вышкурил плохо, ну неумею я шпаклевать. Короче прикинул писю к носу и воткнул бампер на место… вот что получилось.

Силовой бампер на Ниву: купить или сделать своими руками

  1. Немного истории
  2. Буква закона
  3. Варианты конструкций
  4. Сборка своими руками

Всем привет! Автомобиль Нива считается очень популярным на территории России и стран СНГ. Потому не удивительно, что ему посвящается много внимания, он часто фигурирует в темах тюнинга, всевозможных доработок. Это касается как машины Нива Шевроле, так и Нива Урбан. Что из этого больше нравится вам, решайте сами. Хотя в этой статье все же основной упор будет сделан на автомобиль в исполнении компании Шевроле, поскольку речь пойдет про силовой бампер на Ниву.

Этот элемент сознательные автовладельцы ставят буквально сразу, как только покупают внедорожник. Не важно, новый он или бу. Такой подход объясняется тем, что в своей стандартной комплектации кроссовер не всегда может выдержать те условия, в который он эксплуатируется. Силовые бампера монтируются спереди и сзади машины, что защищает ее от повреждений, сколов и прочих прелестей экстремальных условий. Соответственно, силовой обвес бывает передний и задний.

Это популярное авто для покорения бездорожья, активно используется охотниками, рыбаками. Потому мера в виде силового бампера выглядит логично и рационально.

Немного истории

Нивы 21213 и 21214 появились достаточно давно. Шевроле Нива считается более современным автомобилем. Но сам бренд Нива насчитывается не один десяток лет. Уже давно существует такое понятие как усиленные бампера или обвесы.

Судя по всему, первые экземпляры появились около 40 лет назад. Изначально это были простейшие металлические конструкции из швеллера. Они оказались на удивление надежными, несмотря на свою простоту. Каждый мог самостоятельно сварить нечто подобное своими руками в гараже.

Уже с появлением более современных внедорожников к изготовлению усиленных бамперов приступили целые производства, крупные компании. Потому сейчас, вместо того чтобы варить металлоконструкции самостоятельно, предпочтительнее взять уже готовый заводской бампер. Оптимальным выбором я бы назвал продукцию брендов OJ и Риф.

Буква закона

Еще одним спорным вопросом относительно силовых обвесов является законность их установки.

Буквально недавно автовладельцы были шокированы тем фактом, что в России правительство запретило использовать

металлические кенгурятники. Так новички называют буквально все, что выступает спереди автомобиля и выполнено из металла.

Но запомните, что между кенгурятником и силовым бампером нет ничего общего. Это разные понятия, имеющие свои нюансы. Касательно законодательства нет четкого закона, который бы запрещал вам ставить обвес на машину. Но если вы захотите внести такое изменение в конструкцию, придется позаботиться о соответствующей записи в ПТС. Это не так сложно, не переживайте.

Варианты конструкций

Вам стоит внимательно подумать над тем, что выбирать и устанавливать на свой автомобиль. Сегодня выпускается широкий ассортимент силовых обвесов, которые способны заменить стандартный стеклопластиковый бампер, не выдерживающий экстремальные нагрузки. К выбору фаркопов на Ниву подходят аналогично внимательно.

Автовладельцам предлагается купить несколько вариантов конструкций, которые имеют свои особенности. Примерно их можно описать так:

  • устройства классического исполнения, где предусмотрена площадка под лебедку;
  • конструкции с дополнительным местом для хай-джека;
  • модели с буксировочной проушиной и держателями роликов;
  • с упорами для использования домкрата;
  • с кенгурятником и без него.
Читать еще:  Марки дизельного топлива: в чем принципиальная разница

Если вы решили поставить себе силовой бампер на свою Ниву, обязательно учтите несколько моментов.

К наиболее значимым нюансам установки я бы отнес:

  • Лебедка и возможность ее монтажа. Она будет незаменимой при попадании в грязевую ловушку. Лебедка позволяет без посторонней помощи выбраться из сложной ситуации;
  • Хай-джек. Интересное устройство, также необходимое для выхода из тяжелых дорожных ситуаций. По принципу работы напоминает домкрат, поднимающий застрявшие в грязи колеса;
  • Дополнительная оптика. Ее установка не всегда обязательная, но иногда оказывается полезной. Ярким примером являются противотуманные фары;
  • Место для монтажа номерного знака.

Я не могу утверждать, что самостоятельная сборка предпочтительнее покупки заводского обвеса Но своими руками создавать усиленные бампера не так легко. Вам потребуются определенные навыки, точные чертежи, свободное время и качественные расходные материалы.

Покупка готовых конструкций обычно обходится дороже, зато они идеально подходят под Шеви Нива, не требуют длительных и сложных мероприятий по сборке и гарантируют надежность и привлекательный внешний вид внедорожника. В Москве и любом другом городе ассортимент обширный, да и не забывайте о возможности заказать деталь через Интернет. Выбор за вами.

Сборка своими руками

Если вы по тем или иным причинам решили собрать бампер самостоятельно, обязательно убедитесь в наличии достаточного опыта и навыков выполнения сварочных работ. Не умея работать со сварочным аппаратом, за силовые бампера лучше и не браться. Просто купите готовую конструкцию.

Наличие соответствующих навыков делает сборку достаточно простым и быстрым процессом. Начните со сбора необходимых материалов и инструментов.

  • набор инструментов;
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • металл для конструкции (оптимально взять листы толщиной около 4 мм);
  • швеллеры;
  • уголки;
  • рулетка;
  • горелка;
  • крепежные элементы (гайки, болты и шайбы).

Строго соблюдайте размеры, учитывая параметры вашей Нивы. Все же отечественная Нива отличается от габаритов Нивы производства фирмы Шевроле. Если вы взяли готовые чертежи, убедитесь, что они предназначены конкретно для вашего внедорожника. При сборке и установке багажников и экспедиционных конструкций на крышу такие ошибки встречаются часто.

Опираясь на фото инструкции и видео материалы, а также ориентируясь по представленному ниже руководству, вы сумеете своими силами собрать обвес.

  • Сделайте модель из обычного картона. Так легко вырезать уже полноценный бампер из металла;
  • По выкройке из картона вырезайте болгаркой элементы согласно чертежу. Используя металл толщиной 4 мм, он будет влиять на амортизаторы. Увеличение веса приводит к повышенным нагрузкам. Потому лучше сразу задуматься о замене амортизаторов и пружин на более мощные;
  • Используя горелку, осуществляется процесс сгибания листовых заготовок. Не забудьте о защите для лица и рук;
  • С передней части Нивы снимаются навесные детали и монтируется лебедка. Затем уже крепится бампер на гайки и болты;
  • Чтобы монтировать лебедку, обязательно приварите пластину-основу из прочного металла;
  • Прежде чем ставить бампер, не забудьте его тщательно отшлифовать;
  • На Ниву обычно необходимо усиление рамы. Для этого устанавливается дополнительная защита для лонжеронов. Возьмите пластины из металла, вырезанная в соответствии с чертежами;
  • Когда монтаж завершен, на новый обвес наносится 2 слоя антикоррозийного состава, после чего несколько слоев краски. При некачественном металле вскоре придется браться за преобразователь ржавчины. Дождитесь полного высыхания предыдущего слоя, прежде чем наносить следующий.

Учитывайте тот факт, что усиление обвеса негативно влияет на проходимость машины, поскольку с ним Нива оказывается несколько тяжелее, чем в стандартном исполнении.

Но подобная конструкция обеспечивает надежную защиту от ударов, аварий, сможет спасти вашу жизнь при лобовых столкновениях.

Предварительно советую взвесить все за и против, прежде чем идти на такой шаг. На практике он оказывается не всегда необходимым. Многое зависит от того, в каких условиях эксплуатируется автомобиль.

Создание усиленного бампера на Ниву

Большинство владельцев Нивы достаточно активно гордятся своим транспортным средством, которое готово легко преодолевать любые препятствия, невзирая даже на бездорожье. Однако даже такой агрессивный внедорожник нуждается в особой заботе со стороны своего владельца. Именно по этой причине рано или поздно приходится задумываться, как создать усиленный бампер на Ниву своими руками.

Некоторых автовладельцев привлекает то, что после проведения такого тюнинга авто значительно преображается, его внешний вид становится более «мужественным». Учитывая и то, что усиление бампера Нивы способствует и дополнительной защите автомобиля, становится абсолютно понятно, почему же владельцы так настойчиво разыскивают чертёж, на основании которого легко осуществить задуманный тюнинг.

  1. Подготовительная работа
  2. Подготовка основных материалов
  3. Установка усиленного бампера
  4. Раскрой материала
  5. Создание основной конструкции
  6. Создание кенгурина

Подготовительная работа

Усиленный бампер на Ниву Шевроле можно приобрести в автомагазине, поскольку производитель этого транспортного средства осуществляет производство таких бамперов. Однако похвастаться большим выпуском усиливающих и защитных элементов всё-таки невозможно, поэтому бампера на Ниву скорее можно рассматривать в качестве дефицитных материалов, нежели тех, которые находятся в свободной продаже.

Отказаться от затеи стать обладателем усиленного бампера для многих владельцев Нивы тоже невозможно, поскольку они осознают, что его наличие предотвращает серьёзные повреждения корпуса и эффективно защищает пассажиров в аварийной обстановке. По этой причине остаётся единственный выход, вам придётся создать усиленный бампер на Ниву своими руками, чертежи позаимствовать у тех, кто уже совершал такие практические действия.

Подготовка основных материалов

Если у вас в наличии имеется схема, по которой можно раскроить листы металла, можно полагать, что все остальные действия будут совершенно несложны для выполнения. Итак, первоначально следует подготовить материалы, из которых вами будут создаваться усиленные бампера на Ниву-2121.

Для проведения таких работ потребуются:

  • листовой металл, толщина которого не должна быть меньше 3 мм;
  • круглый или коробчатый профиль;
  • картон;
  • автомобильная шпатлёвка, грунтовка;
  • автомобильная краска.

Помимо материалов, потребуются ещё и некоторые инструменты, оборудование, без которых выполнение определённых действий будет просто невозможным. В частности, нужна болгарка и сварочный аппарат. Если же таковых устройств у вас не окажется и негде будет их позаимствовать, придётся создавать усиленный бампер на свою Ниву, прибегая к помощи специалистов.

Установка усиленного бампера

Теперь, когда вы позаботились о том, чтобы в наличии имелись все необходимые материалы и инструменты, в самый раз закатить рукава и приступить к созданию бампера на Ниву-2121.

Раскрой материала

Итак, если вы погрузились с головой в творческий процесс, в результате которого вам удастся усилить свой автомобиль, вы должны первоначально создать шаблон, на основе которого будут раскраиваться листы металла.

Именно для этой цели вам понадобится картон, поскольку его можно рассматривать в качестве отличного инструмента, при помощи которого чертёж легко перенести на металл. Ведь, действительно, нет ничего проще, нежели приложить картонные элементы к металлическим листам и просто их обвести маркером.

Далее вам придётся воспользоваться болгаркой, чтобы вырезать по отдельности все металлические детали. На производстве специалисты уже не используют болгарку, поскольку у них в наличии имеется лазерная установка, выполняющая вырезание деталей значительно быстрее. Края каждой подготовленной детали обойдите старательно шлифовальной машинкой. Это обеспечит вам в дальнейшем достижение идеальной симметрии изделия.

Создание основной конструкции

Усиленный задний и передний бампер на Ниву-2121 можно создавать из отдельных металлических элементов, а затем соединять их, пользуясь сварочным аппаратом. Можно поступить иначе, выкроить цельный металлический элемент, а затем выгнуть его в нужном направлении. Тот, кто непосредственно осуществляет тюнинг, должен разобраться, какие действия для него будут менее проблематичными.

Конечно, если вы легко разберётесь, как выгнуть металл, то лучше именно так и сделать, поскольку внешний вид такого бампера более впечатлит своей эстетикой. Кроме этого, углы получатся не острыми, а слегка закруглёнными. К сожалению, выгнуть при помощи подручных средств металл в нужном направлении, не получится. Для этого нужно иметь в наличии специальный станок. Такой листогиб имеется в большинстве случаев только на крупных предприятиях.

В связи с этим тюнинг, осуществляемый собственноручно, сопровождается сварочными работами, когда отдельные металлические элементы состыковываются сварочными швами. Кстати, опытные мастера не рекомендуют накладывать сварочные прихватки полностью по всей длине, поскольку в этом случае можно окончательно испортить симметрию изделия. Оно получится перекошенным и непригодным для использования.

По этой причине с внешней стороны делают не более двух прихваток, а с внутренней стороны ещё несколько. С внешней стороны не рекомендуется делать больше сварочных прихваток, поскольку они могут портить впоследствии внешний вид бампера на Ниву-2121, тюнинг не будет сопровождаться хвалебными одами со стороны других автовладельцев.

Создание кенгурина

Разобравшись с основными моментами, как усилить задний и передний бампер на Ниве-2121, вы должны сориентироваться, насколько важна для вас ещё и дополнительная эстетика.

Если вы желаете только обеспечить усиление крепления заднего бампера на Ниве, вам будет вполне достаточно внедрения, созданного вами, металлического каркаса. Если же вы затеяли тюнинг не только для того, чтобы обеспечить надёжное усиление заднего и переднего бампера на Ниве-2121, а ещё и для того, чтобы повысить эстетику интерьера своего авто, вам следует рассмотреть вариант, предполагающий установку кенгурина.

Кенгурин создать совсем несложно, особенно в тех случаях, когда вы решились создать бампер на Ниву своими руками. Для того чтобы получить кенгурин, вам потребуется обязательное наличие профильных труб и изогнутых элементов. Следует отметить, что установка таких труб не сопровождается определённой догмой, каждый владелец может самостоятельно продумать дизайн своего кенгурина.

Не поленитесь, приобретите заранее профилированные трубы, создайте конструкцию, которая успешно преобразит экстерьер вашего авто. Полезно знать и то, что усиливающий элемент, в качестве которого может выступать бампер или кенгурин, сопровождается приличным весом, достигающим 25–30 килограммов. Чтобы обеспечить его надёжную фиксацию, по обе стороны корпуса, к выступающим частям лонжеронов прикрепите специальные пластины.

Благодаря этим пластинам удаётся предотвратить деформацию при установке кенгурина, а также надёжно усилить собственный бампер Нивы. Созданный бампер можно дополнительно украсить, установив на нём оптику. Однако перед установкой дополнительных элементов, следует металлическую конструкцию отшлифовать, загрунтовать, а затем покрасить.

Не забудьте дополнительно нанести антикоррозийное покрытие, чтобы предотвратить ржавление, поскольку передвижение вы будете осуществлять при любых погодных условиях, включая и такие, которые ведут себя агрессивно по отношению к металлу.

Итак, создать усиленный бампер, оригинальный кенгурин могут опытные мастера, но при этом вам придётся оплатить их услуги. Можно поступить иначе, выполнить все действия самостоятельно, убедившись в том, что никаких сложностей в осуществлении такого тюнинга нет.

Силовой бампер на НИВУ своими руками

Бампер будем делать из швеллера 12 мм шириной. Купили для переднего бампера кусок 2 метра. Крепить буду на штатные трубки для стандартного бампера. Первая примерка двух метрового швеллера в качестве бампера на ниву, фот ниже.

Снял стандартный бампер, на его место просто подвесил швеллер

Пропилы для изгиба

По результатм прикидки, оказалось что он получится слишком близко к «морде» и лебедка может не влезть в дальнейшем. Поэтому наварил куски швеллера вот таким образом. На фото ниже уже сделан пропил, что бы края бампера загнуть немного назад.

Изначально сделанный пропил на глаз, выглядет так до сгиба

Загибается методом «прыжка» на него, предварительно опертого на пенек или любую другую возвышенность

Теперь имеем вот такую конструкция, прикидываем на автомобиле.

Сужение краев бампера

Теперь настало время рисовать, примерно то как хотелось бы видеть бампер уже в готовом состоянии. Рисовал просто маркером, можно мелом.

Отпиливаем се лишнее, и подвариваем.

Не рассчитали что при выпиливании треугольника, согнутый конец швеллера станет короче своего прямого соседа, поэтому еще раз подпиливаем бампер под углом. Далее тоже самое проделываем для другого конца бампера.

Варим кенгурятник

Далее делаем защиту радиатора, или сам кенгурятник на бампере, из уголка 60*60 (можно было 50*50 взять)

Хочется сделать так что бы немного выдавался вперед, сам кенгур, поэтому опять пилим зарубки и гнем

Далее привариваем и подвариваем, пилим прямо на машине, поэтому прикрываем куском OSB

Высоту защиты радиатора делаем чуть ниже капота

С другой стороны делаем аналогично, и привариваем верхнюю поперечину из профильной трубы, конечно круглая труба смотрелась бы наверное получше, но ее не было в наличии.

Еще несколько фотографий бампера на ниву из швеллера

Далее ставим среднюю перегородку для защиты радиатора, так же из профильной трубы, привариваем ее к уголку

Дождь не дает работать на улице, поэтому снимаем бампер и идем в гараж, для обварки торцов швеллера и проварки всех прихваток, тут работы где то на часик с перекурами

Обваривание прошло успешно, все стыки проварены

Первая примерка

Теперь примерка на НИВУ

И вид сбоку, на обваренный торец

Посмотрим как смотрится с квадратными противотуманками… не очень, круглое, должно быть с круглым, тем более есть круглые ПТФ, они и пойдут на установку на бампер

Доработка и покраска бампера

Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке

Далее еще были вварены гайки для вкручивания ушей для транспортировки

Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.

Грунтуем на улице, там лучше видно, да и вони поменьше

Далее после просыхания грунтовки на бампере, красим так же из баллончика, жаль не было матовой краски, пришлось купить глянцевую

Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.

Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.

5 способов сделать силовой бампер на Ниву своими руками

Автомобильный бампер – приспособление для защиты транспортного средства. Штатная деталь, полезна в городских условиях. Для того чтобы увеличить показатель пассивной безопасности, обвес усиливают. Более крепкую деталь можно приобрести, однако некоторые силовой бампер на ниву, конструируют своими руками.

Читать еще:  Замена масла в АКПП Honda CR-V III своими руками

Подготовительные работы

Прежде чем приступать к созданию силового буфера, надо провести ряд подготовительных мероприятий.

  1. Определиться с задачами будущего изделия. От списка задач зависит и конструкция силового бампера. Если нужно увеличить прочность штатного обвеса, то создают идентичную деталь из более прочного материала. Ну а если транспортное средство будет эксплуатироваться в суровых условиях (например, на охоте или рыбалке), то потребуется обзавестись более надежным кузовным элементом. К примеру, Ниву можно оборудовать самодельным кенгурятником (он может выступать в роли основы для установки навесного оборудования, например, дополнительных световых приборов или лебедки).
  2. Создать чертеж будущего изделия. Этот шаг позволит сделать симметричный кенгурятник на ниву своими руками. Впоследствии, при конструировании кузовного элемента необходимо следовать созданному чертежу.
  3. Подготовить необходимые инструменты и материалы:
  • Силовой бампер можно сделать из листового металла, стальных квадратных или круглых труб.
  • Для работы понадобится сварочный аппарат, болгарка и шлифовальная машинка, краскопульт, трубогиб, сверло.

Создание силового обвеса подразумевает наличие базовых умений работы со сварочным аппаратом, трубогибом, сверлом и болгаркой. Если их нет, то следует обратиться к профессионалам. В противном случае, результат выполнения работы окажется плачевным.

Нюансы создания чертежа

Чтобы самостоятельно сделать бампер, потребуется создать необходимые чертежи. Получить техническую документацию можно следующими способами:

  • Сделать схемы самостоятельно. В этом случае, обвес будет иметь любую форму.
  • Заказать создание чертежа у профессионалов. Фантазия водителя ничем не будет ограниченна. Понадобится грамотно и четко сформулировать условия заказа.
  • Скачать нужную документацию из интернета. Один из самых простых и экономных способов получения чертежа. Недостатком является полное отсутствие уникальности детали.

После создания чертежа изделия, приступают к выбору соответствующего материала.

Нюансы выбора материала

При создании силового бампера на ниву своими руками, важно правильно подобрать материал. Составляющие кузовного элемента, должны усиливать конструкцию. Оптимальным вариантом являются стальные трубы из нержавейки. Если такой материал дорог или недоступен, то используют катаную стальную трубу. К менее крепким элементам относят листовой металл. Его применяют как для создания новых обвесов, так и для обшивки штатных бамперов. В качестве расходников, используют металлические уголки и швеллер.

Покраске подлежат обвесы, выполненные не из нержавейки. После поездок, такие элементы приходится регулярно подкрашивать. В противном случае, кузовной элемент будет подвергаться воздействию коррозии и разрушаться.

Нюансы подготовки автомобиля

Перед конструированием силового обвеса на ниву, проводят подготовку:

  1. Демонтируют штатный буфер, и основные узлы передней части транспортного средства.
  2. Рабочую поверхность тщательно моют, удаляют коррозию с днища транспортного средства. После автомобиль загоняют на эстакаду, смотровую яму, либо используют домкрат.
  3. Создают макет будущего изделия.

По завершению подготовки, можно приступать непосредственно к конструированию силового буфера на Ниву.

Изготовление бампера

Из металла необходимо вырезать составные части силового обвеса. Для этого используют макет изделия. Далее процесс изготовления бампера заключается в соединении созданных компонентов. После сварки отдельных деталей, должна получиться цельная конструкция. Ее полируют при помощи болгарки. И если есть необходимость, окрашивают полученный элемент.

Чтобы материал не прогорел, нужно использовать листы, толщиной не менее 4-5 миллиметров, или же трубы диаметров 50-60 миллиметров.

Помимо обвеса, из металла создают боковые накладки. Их вырезают с помощью болгарки, придают им нужную форму и соединяют с буфером.

В качестве основы каркаса выступает прямоугольная стальная труба. Компоненты обвеса крепятся между собой швеллером.

Созданный кузовной элемент испытывают на прочность, шлифуют швы и неровности, полируют и покрывают лаком. Только после этого, деталь можно устанавливать на автомобиль.

На что обратить внимание при монтаже

Установка кенгурятника на ниву, имеет следующие нюансы:

  1. В процессе конструирования обвеса, нужно предусмотреть крепление лебедки на ниву шевроле, а также оставить место для хай джека.
  2. Необходимо учитывать, что лонжероны требуют укрепления. Для усиления конструкции к ним приваривают металлические пластины, и покрывают их антикоррозийным составом.
  3. Чтобы правильно поставить самодельный кузовной элемент, понадобится выявить места крепления штатного бампера.

После завершения работ с обвесом, его нужно зарегистрировать, и получить на кенгурятник специальный сертификат. Документ понадобится предъявлять при прохождении технического осмотра транспортного средства.

Кенгурятник или усиленный бампер на Ниву – необходимый аксессуар для обеспечения более эффективной безопасности водителя и пассажиров, а также защиты световых приборов транспортного средства, решетки радиатора, крыльев, капота и кузова. Элемент можно создать самостоятельно, и при соблюдении технологии выполнения работы, деталь ничем не уступит заводским аналогам.

Силовой бампер на Ниву — примеры и как сделать

Многие выбирают установку силового бампера чтобы была надежная площадка для лебедки, дополнительное место для троса или как способ защиты от диких животных во время внедорожных путешествий. У каждого свои мысли на счет необходимости установить силовой бампер на Ниву-2121 или его отсутствия.

Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.

Подготовительный этап

Силовой бампер «Шевроле Нива» и «Нива» можно купить практически везде, но ведь его можно сделать и самому. Личное изготовление имеет свое преимущество – самостоятельный выбор материала для буфера, а также отсутствие переплаты за бренд-изготовитель при покупке.

Перед непосредственным изготовлением буфера авто обязательно ответьте себе на вопрос о том, зачем конкретно Вам нужна эта конструкция. Это позволит продумать все нужные детали будущей работы.

Силовой бампер на Ниву можно сделать своими руками

Силовой бампер своими руками должен содержать в себе:

  • место крепления для лебедки;
  • «веткорезы»;
  • место для крепления номерных знаков и фар.

Очень важно обратить внимание на то, что самодельный бампер на «Ниву» будет добавлять транспорту 15-25 дополнительных килограмм.

Выбор материала силового бампера

На первом этапе, перед тем как сделать силовые бампера на Ниву, владельцу авто следует определиться с выбором материала для бампера. Автовладельцы изготавливают буфер из различных материалов в зависимости от желаемого веса будущей конструкции, ее надежности и стоимости. Бампер своими руками из стекловолокна больше подойдет для «Нивы Шевроле». Материал имеет невысокую стоимость, а при правильной обработке может быть прочнее алюминия. Преимуществом стекловолокна является его невысокий вес в сравнении со стальной конструкцией.

Стальные конструкции переднего силового бампера на Ниву подойдут для мощного внедорожника. Составляющие должны усиливать конструкцию авто, а значит нержавеющие стальные или катаные трубы отлично подойдут в такой ситуации. Качественный сплав выдержит сильные столкновения, но будет весить в разы больше конструкции из стекловолокна.

Для мощного внедорожника подойдут стальные конструкции

Создание правильного чертежа

Дальнейшим этапом работы является создание чертежа силового бампера на «Ниву 2121». Нужно обязательно помнить, что четкое изготовление по чертежу приведет к качественному результату.

Создать чертеж силового бампера на «Ниву» можно несколькими способами:

  1. Заплатить специалистам. Наиболее оптимальный вариант для человека, который не имел опыта в работе с авто конструкциями и ни разу не делал чертежи.
  2. Самостоятельно нарисовать чертеж. Для этого следует провести предварительные четкие замеры.
  3. Скачать готовый чертеж в интернете под ВАЗ 2121, но не факт, что он полностью устроит Вас своими деталями.
  4. Использовать интернет программы, такие как “AutoCad”, “Katina” и “Компас”.

Дальше можно приступать к подготовке автомобиля.

Подготовка автомобиля

Чтобы установить усиленные бампера на «Ниву» своими руками, необходимо провести подготовку машины. Для этого демонтируют штатный буфер. Если есть желание тюнинговать сразу обе конструкции, по очереди демонтируют передний и задний бампера. Перед демонтажем советуем подробно изучить особенности этого элемента машины, чтобы в процессе разборки буфера не совершить ошибок. Перед непосредственным демонтажем откиньте клемму аккумулятора, чтобы избежать поражения током.

Чертеж силового бампера на Ниву

Для демонтажа старого бампера Вам понадобятся такие инструменты:

  • молоток;
  • разные виды отверток;
  • гаечные ключи;
  • болгарка.

Демонтаж бампера выполняется в несколько этапов. Разборка передней конструкции происходит по такому алгоритму:

  • снимают колеса;
  • демонтируют бамперную накладку;
  • снимают облицовку радиатора охлаждения;
  • устраняют облицовку фар;
  • откручивают болты крепления бампера балки;
  • убирают номер автомобиля;
  • демонтируют противотуманные фары;
  • снимают крепежи;
  • демонтируют основу буфера.

Фаркоп на «Ниву» на заднем бампере демонтируется в самом начале в зависимости от способа крепления, чаще всего это раскручивание болтов. После демонтажа рабочую поверхность хорошо моют и очищают от коррозии.

На следующем этапе создайте макет при помощи картона и скотча. После создания макета важно убедиться, что всех деталей выкройки хватает и все они находятся на своих местах.

В несколько этапов выполняется демонтаж бампера

Перед процессом изготовления требуется закупить расходные материалы:

  • металлические листы или трубы (круглые и квадратные);
  • уголки;
  • швеллер.

Процесс изготовления бампера

Приступая к самостоятельному изготовлению бампера, многие переживают о том, как усилить бампер на «Ниве».

Основные моменты как сделать бампер на «Ниву» и «Ниву Шевроле» своими руками:

  1. Укрепление лонжерон. Перед установкой каркаса на автомобиль советуем Вам изучить выдержку лонжерон автомобиля. Вы точно не ошибетесь, если усилите жесткость конструкции при помощи металлических пластин. Их нужно приварить на выпирающие части лонжеронов. Перед установкой пластины желательно также покрыть антикоррозийным составом. Правильно монтировать силовой бампер помогут заранее выявленные места крепления в штатном бампере.
  2. Раскрой металла. Лучше всего поступить наиболее простым способом – приложите детали макета к металлу и обведите их маркером. При помощи болгарки вырежьте детали, а края обработайте шлифовальной машинкой. Чтобы металл был надежным и качественно сварился, используйте листы толщиной от 5 мм. Если применяете трубы – покупайте их диаметром в 50-60 мм.

Сбор рамы силового бампера на Ниву

Для того, чтобы получить нужные отверстия используйте дрель или газовую горелку. Обязательно используйте шлифмашинку при необходимости зачистить углы и область сваривания деталей.

Монтаж бампера

Силовой бампер на ниву своими руками монтируется легко. Перед самой установкой бампера определитесь с необходимостью лебедки. Если она Вам нужна, Вам придется вырезать место посреди бампера. Устанавливайте размер выреза под лебедку уже после ее приобретения, это поможет не прогадать с размером вырезанного отверстия. Дальше следует приступить к пробному креплению готового бампера к металлическим пластинам которые мы установили на лонжероны.

Далее все отверстия установленного бампера обрабатываем антикоррозийным средством и приступаем к покраске бампера. Если машина предназначена больше для городского движения вполне подойдет покраска в цвет авто. Если же Вы ярый любитель экстремального отдыха – изготавливайте бампер из нержавеющей стали. Не советуем крепить бампер на заводские крепления автомобиля, так как они могут не выдержать большого веса новой конструкции.

Особенности силовых бамперов. Зачем автовладельцы хотят усилить бампер на «Ниве»?

Несмотря на свой 40-летний возраст, «Нива» до сих пор пользуется огромной популярностью у джиперов. Часто ее покупают под оффоруд, так как эта машина очень легко поддается тюнингу. Более того, в продаже существует масса уже готовых комплектов для оффроуда. Один из таких — передний силовой бампер. Об усиленных бамперах и их особенностях – далее в нашей статье.

Зачем нужны такие бамперы?

Прежде всего, выясним, для чего это необходимо. Как известно, главная функция бамперов – поглощение энергии удара при столкновении.

Однако силовая конструкция этой функцией не обладает. Но для чего же тогда владельцы хотят усилить бампер на «Ниве»? На это есть несколько предпосылок:

  • Улучшение внешнего вида. Подготовленный внедорожник с лифтованной подвеской и грязевой резиной, вряд ли будет хорошо смотреться с обычным бампером. Тем более, если это тонкая железка, как на стандартной «Ниве». Тюнинг позволяет дополнить внешний вид машины и сделать облик более законченным.
  • Возможность установки лебедки. Это одна из частых причин, по которой владельцы хотят усилить бампер на «Ниве». Ведь установить лебедку на штатный бампер не представляется возможным. А если и удается как-то ее вмонтировать, то выглядит это очень нелепо. Таким образом, вид машины становится более агрессивным. Плюс ко всему, такая «Нива» будет на порядок подготовленнее. Ведь лебедка позволяет отбуксировать машину без привлечения буксировочных тросов и помощи других джиперов.
  • Прочность конструкции. Усилить бампер на «Ниве» хотят те, кто не желает выравнивать или менять элемент при малейшем ударе. Ведь на оффроуде машины часто сталкиваются с непреодолимыми препятствиями. В ходе их прохождения может деформироваться бампер. Усиленный элемент не подвергается подобным воздействиям.

Бампер и проходимость

В отличие от штатного, усиленный бампер имеет более прочную конструкцию. Это позволяет значительно увеличить угол подъема автомобиля. На пересеченной местности водители часто сталкиваются с крутыми спусками и наклонами, и при соприкосновении с землей заводской бампер моментально гнется. Силовой же элемент выдерживает всю снаряженную массу автомобиля. Это большой плюс к проходимости.

Но не все так просто. Дело в том, что весит силовой бампер (передний) «Нивы» в несколько раз больше штатного. При выборе важно не переусердствовать с толщиной металла. При большой массе машину будет тянуть «клювом» вниз. А это ухудшает характеристики проходимости. Но как показывает практика, готовые комплекты бамперов в разумных пределах отличаются по весу от штатных.

Материал

Из чего изготавливается данная конструкция? За основу берется листовой металл. Его толщина начинается от двух миллиметров. Листы разрезаются на несколько частей, а затем свариваются, приобретая нужную форму.

Конструкция внутри имеет специальные трубы (эдакий силовой каркас). Далее поверхность окрашивается порошковой краской. Самый популярный цвет – черный матированный. На таких бамперах практически не заметны царапины и другие деформации. А в случае чего их можно подкрасить из обычного баллончика.

Другие преимущества

Зачем еще нужен такой бампер внедорожнику «Нива»? Тюнинг позволяет сохранить целостность кузова автомобиля. Ведь при ударе о пни, коряги и прочие элементы, как правило, удар передается и на другие части – решетку радиатора, «телевизор» и т. д. Силовая конструкция не допускает таких ситуаций. За счет своей прочности, она нивелирует все повреждения. Кроме этого, конструкция позволяет установить домкрат типа «хайджек». А ведь если машина застряла до порогов или глубже, единственной видимой конструкцией остается только бампер. Вывесить кузов на штатном элементе нельзя – его просто выдернет из пазов.

Дополнительно силовой бампер на «Ниве» может укомплектовываться кенгурятником. В таком случае вы полностью защищаете решетку радиатора, кромку капота и фары от ударов.

Можно ли усилить бампер на «Ниве», если он задний?

Многие ограничиваются лишь установкой переднего элемента. Однако те, кому важен внешний вид, заморачиваются покупкой и заднего силового бампера. Но если вы думаете, что кроме эстетической, он никаких функций не несет, вы ошибаетесь.

Часто на такие бамперы навариваются площадки для буксировочных крюков, а также для лестницы или крепления запасного колеса. Если бюджет позволяет, можно установить и вторую лебёдку. В таком случае «Нива» будет самой подготовленной машиной на оффроуде.

Стоимость переднего и заднего бампера

Один из самых популярных производителей данных конструкций в России – РИФ. Цена переднего силового бампера составляет от 15 до 20 тысяч рублей, в зависимости от комплектации (с кенгурятником или без). Лебедка устанавливается отдельно в отверстие. Задний бампер с крюками и фаркопом стоит от 15 до 17 тысяч рублей.

Заключение

Итак, мы выяснили, для чего нужен силовой бампер «Ниве», и в чем его преимущества. Как видите, это очень полезная доработка для внедорожника. Особенно, если последний подготавливается для оффроуда.

Силовой бампер на Шевроле Ниву: установка и изготовление

Нива Шевроле — практичный отечественный внедорожник для любителей «вылазок» на природу. Но те, кто любит покататься по болотистой местности и труднопроходимым местам, часто жалуются на то, что передний бампер «Шеви» не выдерживает всех нагрузок. После этого он подлежит ремонту либо замене. Вот поэтому любители такого отдыха стараются установить силовой бампер, который можно приобрести и установить в салоне или изготовить своими руками. Для этого нам понадобится свободное время, умелые руки и много терпения.

Зачем нужен силовой обвес

Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля. Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

  • набор инструментов;
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • металл для конструкции (чаще всего используется сталь 3-4 мм толщиной);
  • швеллеры;
  • уголки;
  • рулетка;
  • крепежные элементы (гайки, болты и шайбы).

Самостоятельное изготовление

Самостоятельное создание бампера состоит из нескольких процессов:

  1. Нужно определиться с материалом изготовления.
  2. Достать или разработать чертежи.
  3. Непосредственно сам процесс изготовления.
  4. Шпаклевка, покраска и установка.

Материалы для изготовления могут быть разные(сталь, алюминий, стеклопластик) чтобы вес конструкции был приемлемым, рекомендуется использовать стальные пластины, толщина которых 3-4 миллиметра, диаметр остальных элементов конструкции может составлять от 8-12 миллиметров и для того чтобы снизить вес они должны быть полыми внутри. Если вес готовой детали будет очень большим, то это приведет к необходимости серьезного усиления передней подвески Шнивы, а для этого потребуются еще дополнительные расходы.

Второй этап работы – это создание чертежа. Его можно создать, самостоятельно используя бумагу и карандаш, либо прибегнуть к помощи компьютера и найти уже готовый вариант. После того как чертеж готов, рекомендуется сделать картонный макет. Чтобы соединить картонные детали можно использовать скотч. После примерки его к передку внедорожника, и корректировки можно приступать к изготовлению.

Чтобы из бумажного макета получить готовую металлическую конструкцию, макет следует аккуратно разобрать на отдельные детали, и далее вырезать из металла все эти детали. Затем при помощи сварочного аппарата собрать изделие из металла. После этого можно приступать к последнему этапу.

Для придания обвесу красивого вида на нем при помощи металлической щетки, наждачной бумаги, нужно убрать все следы сварки и ржавчины, а также все остальные имеющиеся дефекты, в виде сколов, стыков. После этого силовую конструкцию красим специальной черной краской, которая будет защищать от коррозии. После того как все высохнет можно приступать к установке.

Установка бампера на Шниву

Установка покупного бампера осуществляется в такой последовательности:

  • Извлекается пластиковый бампер (как он снимается, можно узнать в разделе о снятие переднего бампера ).
  • С помощью болгарки необходимо срезать передние пластины лонжеронов(№1 на фото).
  • Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжеронов.
  • Сверху делается отверстие (№3 на фото) для установки заводских креплений. Отверстия просверливаются с обеих сторон.
  • Устанавливаются кронштейны силовика «Риф», предварительно просверлив отверстия сбоку лонжеронов (№4 на фото).
  • Примеряется обвес. Если все крепления совпадают, то все верно было сделано.
  • К бамперу крепится лебедка, которая идет в комплекте («Риф»). Крепится согласно штатным отверстиям.
  • Производится установка противотуманок, если они имеются.
  • Осуществляется непосредственно установка силового бампера «Риф» на кронштейны.
  • Устанавливается решетка радиатора и прочие детали, которые были извлечены. Установка завершена, можно переходить к испытаниям на дороге.

Если вы решили поставить себе силовой бампер на свою Ниву, обязательно учтите несколько моментов.

К наиболее значимым нюансам установки я бы отнес:

  • Лебедка и возможность ее монтажа. Она будет незаменимой при попадании в грязевую ловушку. Лебедка позволяет без посторонней помощи выбраться из сложной ситуации;
  • Хай-джек. Интересное устройство, также необходимое для выхода из тяжелых дорожных ситуаций. По принципу работы напоминает домкрат, поднимающий застрявшие в грязи колеса;
  • Дополнительная оптика. Ее установка не всегда обязательная, но иногда оказывается полезной. Ярким примером являются противотуманные фары;
  • Место для монтажа номерного знака.

Сравнение покупного бампера и самодельного

Если сравнивать самодельный передний бампер для автомобиля Шевроле Нива и приобретенный в магазине, то оба имеют и плюсы, и минусы:

  • приобретенный силовой бампер имеет сертификат соответствия, а на самодельный его нужно получить (излишне говорить, что покупать силовой бампер без сертификата смысла не имеет);
  • при самостоятельном изготовлении силового обвеса вы контролируете качество использованных материалов и выполнения работы, а в купленном изделии приходится надеяться на систему контроля качества изготовителя;
  • немаловажным аспектом является цена подобного изделия, в приобретенном, помимо цены за материал и работу, вы оплачиваете бренд и работу магазина. Фактически переплата как минимум в 2 раза.

Если вы по тем или иным причинам решили собрать бампер самостоятельно, обязательно убедитесь в наличии достаточного опыта и навыков выполнения сварочных работ. Не умея работать со сварочным аппаратом, за силовые бампера лучше и не браться. Просто купите готовую конструкцию.

НИВА КЛУБ

International Niva Club

  • Список форумовАвто — ТехникаТехнический раздел Lada NIVA Legend (Лада 4х4 Нива)Офф-роуд
  • Поиск
  • Ссылки
    • Темы без ответов
    • Активные темы
    • Поиск
    • Интернет-магазин «НИВА ШОП»

    Силовой бампер.

    • Перейти на страницу:

    Силовой бампер.

    Сообщение fraer » 21 июн 2010, 16:47

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 21 июн 2010, 16:51

    Мммм обычный бампер вроде..

    Если из алюминия сделать ваще халасо будет )
    Не хватает растяжки к балке.
    Тонкостенная профильная труба лучше и легче чем швеллер.

    Рымболтики с дырочками нафиг не нужны..

    Re: Силовой бампер. Жду критики

    Сообщение Антоха » 21 июн 2010, 16:53

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 21 июн 2010, 17:05

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 21 июн 2010, 18:10

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 21 июн 2010, 18:17

    Re: Силовой бампер. Жду критики

    Сообщение gena007 » 21 июн 2010, 18:50

    Re: Силовой бампер. Жду критики

    Сообщение Portada » 21 июн 2010, 21:56

    gena007
    С капса сойди, что это вдруг так разорался?

    Бампера 1978 г. — большой дефицит сейчас.

    Re: Силовой бампер. Жду критики

    Сообщение Жора » 21 июн 2010, 22:06

    Re: Силовой бампер. Жду критики

    Сообщение serj44 » 21 июн 2010, 23:08

    Re: Силовой бампер. Жду критики

    Сообщение fraer » 22 июн 2010, 08:14

    Suicide писал(а): Мммм обычный бампер вроде..

    Если из алюминия сделать ваще халасо будет )
    Не хватает растяжки к балке.
    Тонкостенная профильная труба лучше и легче чем швеллер.

    Рымболтики с дырочками нафиг не нужны..

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 22 июн 2010, 10:47

    Re: Силовой бампер. Жду критики

    Сообщение fraer » 22 июн 2010, 10:56

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 22 июн 2010, 10:58

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 22 июн 2010, 11:02

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 22 июн 2010, 11:05

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 22 июн 2010, 11:08

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 22 июн 2010, 11:13

    Re: Силовой бампер. Жду критики

    Сообщение Suicide » 22 июн 2010, 11:14

    Re: Силовой бампер. Жду критики

    Сообщение Faithful » 22 июн 2010, 11:15

    Как сделать силовой бампер на Ниву своими руками?

    Некоторые автолюбители, методом использования всевозможных инсталляций, пытаются сделать свой автомобиль более привлекательным и стремительным. Однако накладки от фирменных производителей стоят не так уж и дешево, в связи с чем не каждый в состоянии позволить себе такую роскошь.

    Но при желании что – то из этого все же можно сделать и своими руками, например силовой бампер на «Ниву». В случаи, если вам известны все необходимые размеры, а под рукой нужный материал и инструмент, то справиться с этой задачей будет не так уж и сложно.

    При желании можно сделать не только передний силовой бампер, но и задний. Помимо этого встречаются также и варианты усиленного радиатора, крыши и порогов.

    Как сделать силовой бампер на Ниву своими руками?

    В первую очередь нам необходимо найти наиболее подходящее для работы место. Лучше всего конечно это сделать на даче или же в собственном гараже.

    Вам понадобиться:

    1. Металл с толщиной от 2 до 3 мм.
    2. Круглая труба. В данном случаи можно использовать коробчатую балку, похожую на ту, которая составляет каркас автомобиля.
    3. Газовая горелка.
    4. Сварочный аппарат.
    5. Трубогиб.
    6. Дрель.
    7. Обычные ножницы и ножницы по металлу.
    8. Скотч.
    9. Картон.

    Предварительная подготовка

    Вначале с места установки силового бампера удаляем все накладные элементы. Но а после удаления мешающих элементов, можно все измерить и сделать на бумаге макет. В данном случаи также хотелось бы отметить и тот факт, что чертежи более пространственной конструкции лучше всего сделать в одном из следующих программ: AutoCad, Katina, Solid Works или же Компас. Но стоит признать, что пользоваться этими программами могут не все. В этом случаи тщательнейшим образом все измеряя, делаем на бумаге.

    Выкройку можно сделать из картона при помощи ножниц и скотча. Каждую деталь вырезаем, примеряем и соединяем с остальными. В данном случаи тщательно проверяем размеры и расположение деталей. Все должно быть сделано аккуратно и симметрично.

    Лонжероны требуют усиления

    Перед установкой силового бампера на «Ниву – 2121» или на «Ниву Шевроле» необходимо также учитывать и тот факт, что из – за данной детали транспортное средство (в зависимости от веса и количества труб) станет тяжелее примерно на 15 – 25 кг. Следовательно, прежде чем устанавливать такое новшество рекомендую также изучить и стойкость каркаса. Не исключено, что потребуется и усиление жесткости конструкции.

    На выступающие части лонжеронов крепим пластины, которые при стяжке позволят предотвратить деформацию. Эти части перед установкой также рекомендуется покрыть антикоррозийным составом. Установленные пластины будут удерживать готовый бампер.

    Собираем раму

    В соответствии с готовой бумажной выкройкой из листового металла вырезаем пазы и каркас. При этом борта отгибаем. Но а для того чтобы изготовить отверстия и прорези можно использовать (в зависимости от толщины металла) газовую горелку, дрель или ножницы. Окончательную форму изделия мы получим только после сварки отдельных деталей.

    В случаи же, если рама будет изготавливаться из прямоугольных труб, то их нужно будет надрезать изнутри, после чего в соответствии с картонной заготовкой согнуть. Вначале соединяем все части центральной поперечины, после чего и боковые стороны. Свариваем все детали после чего готовый каркас аккуратно крепим к пластинам.

    Дополнительные детали для силового бампера, что придаст ему более оригинальный вид, можно сделать на трубогибе. Этим инструментом можно трубам с круглым сечением придать более аккуратную форму. Но сделать это можно и другим способом: обычной газовой горелкой аккуратно сгибаете материал по оси сгиба, но а концы труб направляете в нужные стороны. При этом также необходимо проследить и за тем, чтобы материал не прогорел, так как в этом случаи появятся дыры.

    Если в вашем случаи также предусмотрены и П-образные компоненты, для защиты радиатора автомобиля, то в основании рамы проделываем для них еще и отверстия. А зафиксировать элементы подобного типа можно сварочным аппаратом.

    Покраска готового изделия

    Чтобы придать силовому бамперу «Нива Шевроле» или «Нива – 2121» более презентабельный вид, его также необходимо еще и покрасить. А все проделанные отверстия обрабатываем специальным средством, которая защитить их от разрушения.

    К выбору антикоррозийного состава необходимо подходить со всей ответственностью, так как от его качества будет зависеть срок службы самого каркаса. А после производим и покраску. Затем покрываем лаком, а также консервантом.

    В противном случаи через определенное время вы рискуете вместо оригинальной конструкции силового бампера увидеть ржавчину разъедающую корпус автомобиля.

    Заключение

    Сделать силовой бампер для автомобиля под силу практически каждому человеку. Главное, чтобы у вас под рукой оказался весь необходимый инструмент и материал, но и естественно придерживаемся основных правил.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
